1 Työraportti Injektointi- ja kontrollireikien kairaus ja vesimenekkimittaus ONKALOn tuloilmakuilulla Vesa Toropainen Joulukuu 2014 POSIVA OY Olkiluoto FI EURAJOKI, FINLAND Tel Fax

2

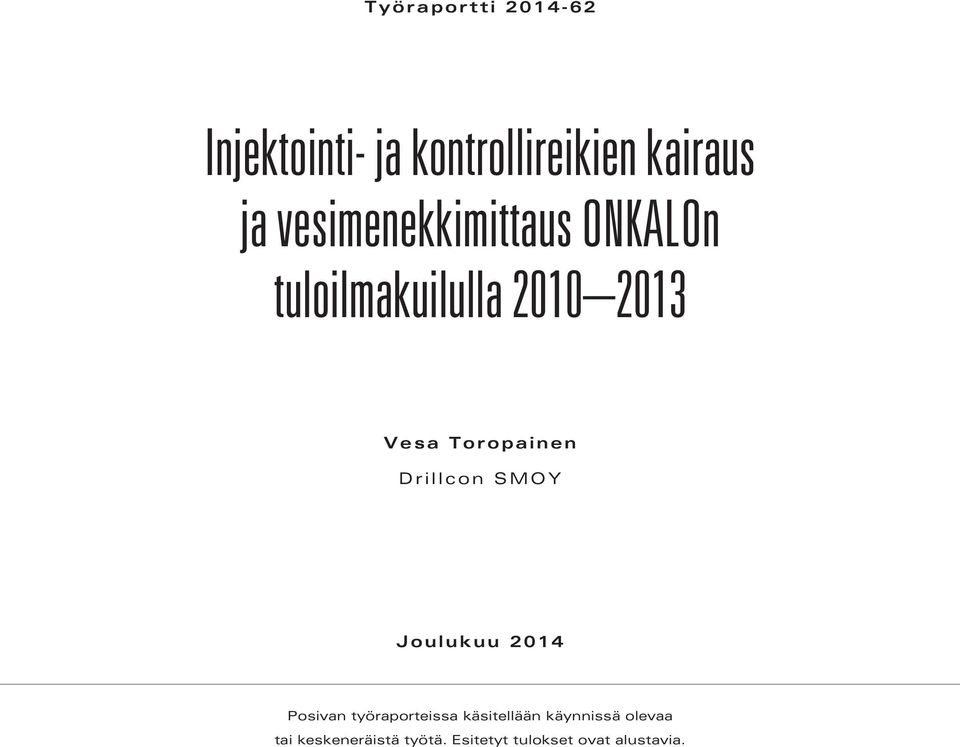

3 Työraportti Injektointi- ja kontrollireikien kairaus ja vesimenekkimittaus ONKALOn tuloilmakuilulla Vesa Toropainen Drillcon SMOY Joulukuu 2014 Posivan työraporteissa käsitellään käynnissä olevaa tai keskeneräistä työtä. Esitetyt tulokset ovat alustavia.

4

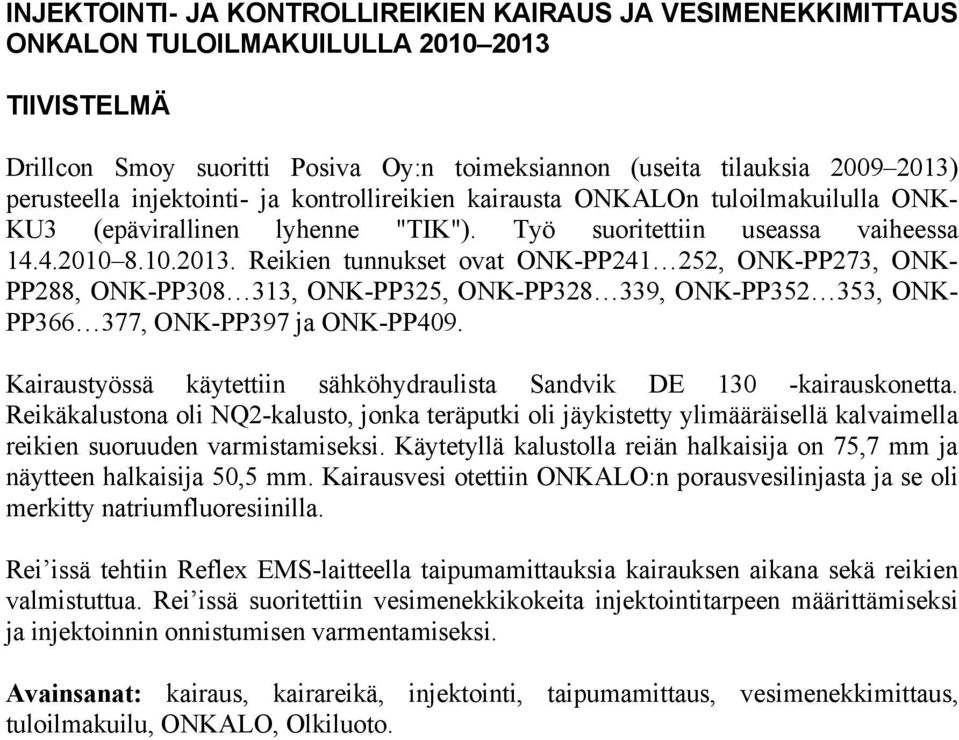

5 INJEKTOINTI- JA KONTROLLIREIKIEN KAIRAUS JA VESIMENEKKIMITTAUS ONKALON TULOILMAKUILULLA TIIVISTELMÄ Drillcon Smoy suoritti Posiva Oy:n toimeksiannon (useita tilauksia ) perusteella injektointi- ja kontrollireikien kairausta ONKALOn tuloilmakuilulla ONK- KU3 (epävirallinen lyhenne "TIK"). Työ suoritettiin useassa vaiheessa Reikien tunnukset ovat ONK-PP , ONK-PP273, ONK- PP288, ONK-PP , ONK-PP325, ONK-PP , ONK-PP , ONK- PP , ONK-PP397 ja ONK-PP409. Kairaustyössä käytettiin sähköhydraulista Sandvik DE 130 -kairauskonetta. Reikäkalustona oli NQ2-kalusto, jonka teräputki oli jäykistetty ylimääräisellä kalvaimella reikien suoruuden varmistamiseksi. Käytetyllä kalustolla reiän halkaisija on 75,7 mm ja näytteen halkaisija 50,5 mm. Kairausvesi otettiin ONKALO:n porausvesilinjasta ja se oli merkitty natriumfluoresiinilla. Rei issä tehtiin Reflex EMS-laitteella taipumamittauksia kairauksen aikana sekä reikien valmistuttua. Rei issä suoritettiin vesimenekkikokeita injektointitarpeen määrittämiseksi ja injektoinnin onnistumisen varmentamiseksi. Avainsanat: kairaus, kairareikä, injektointi, taipumamittaus, vesimenekkimittaus, tuloilmakuilu, ONKALO, Olkiluoto.

6

7 DRILLING OF GROUTING AND CONTROL HOLES AND WATER LOSS MEASUREMENTS IN THE ONKALO INLET AIR SHAFT ABSTRACT Posiva Oy contracted (several orders ) Drillcon Smoy to core drill the drillholes for grouting work of the inlet air shaft ONK-KU3 (unofficial abbreviation "TIK") in ONKALO. The work took place in several phases between 14 th of April 2010 and 8 th of October The identification numbers of the drillholes are ONK- PP , ONK-PP273, ONK-PP288, ONK-PP , ONK-PP325, ONK- PP , ONK-PP , ONK-PP , ONK-PP397 and ONK-PP409. The drilling rig used was hydraulic Sandvik DE 130. Extra stabilized NQ2 drilling equipment was used to ensure maximum straightness of the drillholes. The drillhole diameter with the equipment used is 75.7 mm and sample diameter is 50.5 mm. The drilling water was taken from the ONKALO drilling water pipeline and premixed sodium fluorescein was used as a label agent in the drilling water. The deviations of the drillholes were surveyed with EMS-Reflex device during drilling and when the drillhole was finished. Water loss measurements were conducted in the drillholes to estimate the need for grouting and to measure if the grouting operation was successful. Keywords: core drilling, drillhole, grouting, deviation survey, water loss measurement, inlet air shaft, ONKALO, Olkiluoto.

8

9 1 SISÄLLYSLUETTELO TIIVISTELMÄ ABSTRACT 1 YLEISTÄ Taustaa Työn kuvaus ja työhön käytetty kalusto TYÖN TOTEUTUS VAIHEITTAIN Vaihe Vaihe Vaihe Vaihe REIKIEN VESIMENEKKIMITTAUKSET Vaihe Vaihe Vaihe Vaihe REIKIEN TAIPUMAMITTAUKSET Taipumamittausten tulokset YHTEENVETO LIITTEET 1 Reikien tekniset tiedot Toteutunut työaikataulu, vaihe Toteutunut työaikataulu, vaihe Toteutunut työaikataulu, vaihe Toteutunut työaikataulu, vaihe Vesimenekkimittaukset, vaihe Vesimenekkimittaukset, vaihe Vesimenekkimittaukset, vaihe Vesimenekkimittaukset, vaihe Taipumamittaukset, lista Taipumamittaukset, vaakaprojektiot, vaihe Taipumamittaukset, vaakaprojektiot, vaihe Taipumamittaukset, vaakaprojektiot, vaihe Taipumamittaukset, vaakaprojektiot, vaihe

10 2

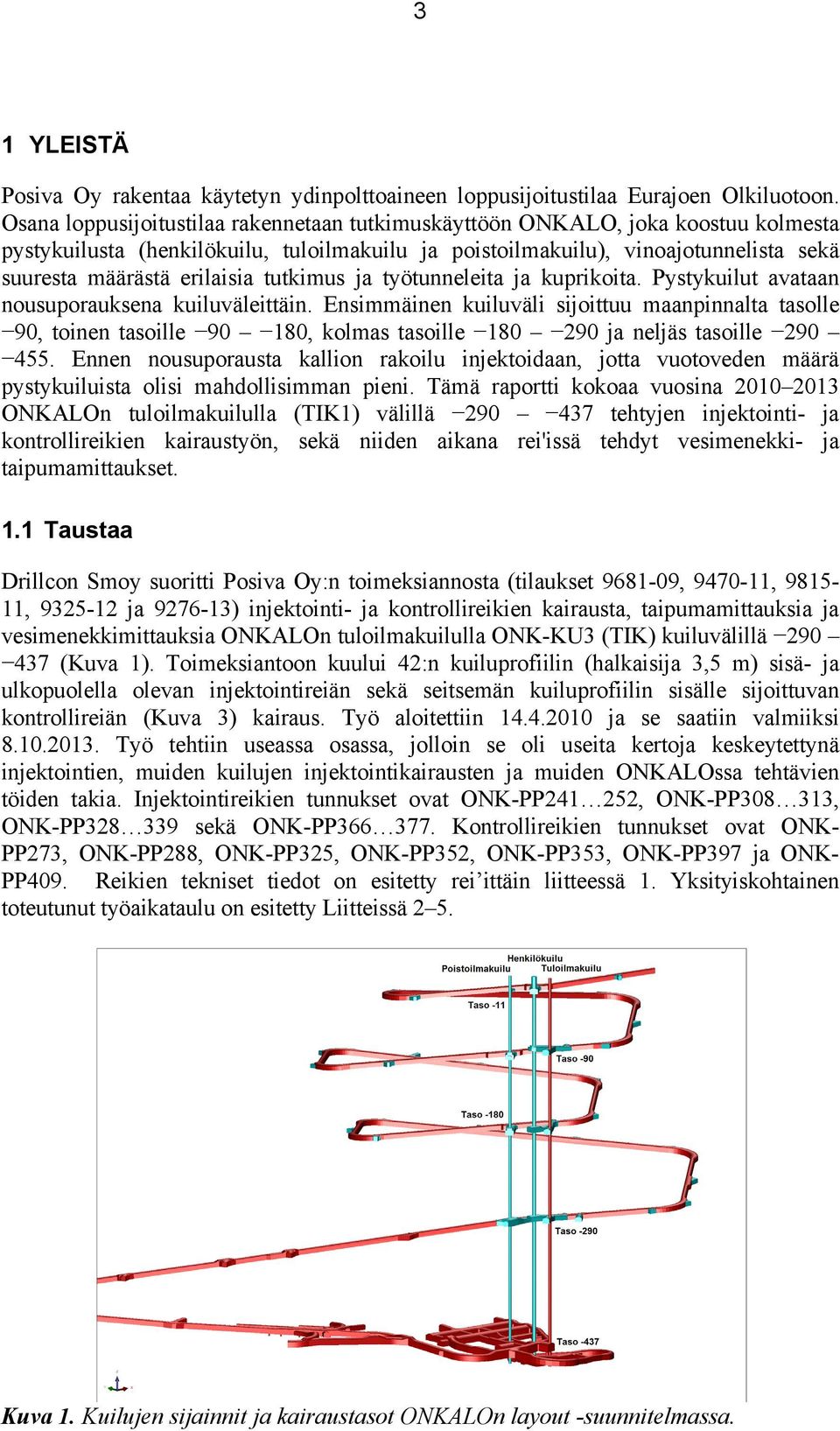

11 3 1 YLEISTÄ Posiva Oy rakentaa käytetyn ydinpolttoaineen loppusijoitustilaa Eurajoen Olkiluotoon. Osana loppusijoitustilaa rakennetaan tutkimuskäyttöön ONKALO, joka koostuu kolmesta pystykuilusta (henkilökuilu, tuloilmakuilu ja poistoilmakuilu), vinoajotunnelista sekä suuresta määrästä erilaisia tutkimus ja työtunneleita ja kuprikoita. Pystykuilut avataan nousuporauksena kuiluväleittäin. Ensimmäinen kuiluväli sijoittuu maanpinnalta tasolle 90, toinen tasoille , kolmas tasoille ja neljäs tasoille Ennen nousuporausta kallion rakoilu injektoidaan, jotta vuotoveden määrä pystykuiluista olisi mahdollisimman pieni. Tämä raportti kokoaa vuosina ONKALOn tuloilmakuilulla (TIK1) välillä tehtyjen injektointi- ja kontrollireikien kairaustyön, sekä niiden aikana rei'issä tehdyt vesimenekki- ja taipumamittaukset. 1.1 Taustaa Drillcon Smoy suoritti Posiva Oy:n toimeksiannosta (tilaukset , , , ja ) injektointi- ja kontrollireikien kairausta, taipumamittauksia ja vesimenekkimittauksia ONKALOn tuloilmakuilulla ONK-KU3 (TIK) kuiluvälillä (Kuva 1). Toimeksiantoon kuului 42:n kuiluprofiilin (halkaisija 3,5 m) sisä- ja ulkopuolella olevan injektointireiän sekä seitsemän kuiluprofiilin sisälle sijoittuvan kontrollireiän (Kuva 3) kairaus. Työ aloitettiin ja se saatiin valmiiksi Työ tehtiin useassa osassa, jolloin se oli useita kertoja keskeytettynä injektointien, muiden kuilujen injektointikairausten ja muiden ONKALOssa tehtävien töiden takia. Injektointireikien tunnukset ovat ONK-PP , ONK-PP , ONK-PP sekä ONK-PP Kontrollireikien tunnukset ovat ONK- PP273, ONK-PP288, ONK-PP325, ONK-PP352, ONK-PP353, ONK-PP397 ja ONK- PP409. Reikien tekniset tiedot on esitetty rei ittäin liitteessä 1. Yksityiskohtainen toteutunut työaikataulu on esitetty Liitteissä 2 5. Kuva 1. Kuilujen sijainnit ja kairaustasot ONKALOn layout -suunnitelmassa.

12 4 1.2 Työn kuvaus ja työhön käytetty kalusto Kairaustyössä käytettiin sähköhydraulista Sandvik DE 130 kairauskonetta (Kuva 2). Reikäkalustona oli NQ2-kalusto, jonka teräputki oli jäykistetty ylimääräisellä kalvaimella reikien suoruuden varmistamiseksi. Käytetyllä kalustolla reiän halkaisija on 75,7 mm ja näytteen halkaisija 50,5 mm. Kairakoneen alla oli pressuista rakennettu kaukalo estämässä mahdollisten öljyvuotojen valumista maahan. Kairakoneen voimayksikkö oli samasta syystä sijoitettu peltikaukalon päälle. Kairausmiehistö koostui kairaajasta ja apukairaajasta. Työtä tehtiin tilanteen mukaan yhdessä kahdessa vuorossa. Kairasydännäytteet pakattiin Posiva Oy:n ohjeiden mukaisesti näytelaatikoihin ja toimitettiin Posiva Oy:n varastoon. Kairausvesi ONKALOssa otettiin porausvesilinjasta, ja se oli Posiva Oy:n toimesta valmiiksi merkitty natriumfluoresiinilla. Tässä raportissa esitetyt kairareikien syvyyslukemat on mitattu työalueelle valetun betonilaatan pinnasta kunkin reiän kohdalta. Kairaus aloitettiin suoraan betonin/kallion pinnasta ilman suojaputken kairausta. Osa rei istä oli tulpattava vesivuotojen vuoksi. Injektointireikien kairaus suoritettiin neljässä vaiheessa, kairauksen yhteydessä suoritettiin vesimenekkimittauksia (Liitteet 3 6). Jokaisen vaiheen jälkeen Posiva Oy suoritti rei'issä kallion injektointia, jonka onnistumisen todentamiseksi kairattiin kontrollireikä, jossa suoritettiin vesimenekkimittauksia yksitulppamenetelmällä reiän pohjan toimiessa alatulppana. Rei issä suoritettiin kairauksen edetessä sekä lopullisella syvyydellä taipumamittauksia (Liitteet 7 8) reikien suoruuden varmistamiseksi. Reikien taipumat mitattiin EMS -taipumamittauslaitteistolla. Kuva 2. Sandvik DE 130 kairauskone työssä

13 5 2 TYÖN TOTEUTUS VAIHEITTAIN Kairauspaikka sijaitsi tuloilmakuilun yhdysperässä ONK-KPE (ajotunnelin) tasolla 290 m, johon oli valettu betonilaatta kairausalustaksi ja myöhemmin suoritettavaa nousuporausta varten. Prismarit Oy merkitsi reikien paikat ennen työn aloittamista (Kuva 3). Työ aloitettiin kairauspaikan valmistelulla ja kairauskoneen siirrolla. Ensimmäisen reiän (ONK-PP252) kairaus alkoi Viimeiseksi kairattiin kontrollireikä (ONK-PP409) ja työ saatiin päätökseen Työvaiheet (Taulukko 1) on selostuksen selkeyden vuoksi jaettu neljään vaiheeseen (1 4) ja tarvittaessa osavaiheisiin (a/b), ne eivät ole Posivan virallisia suunnitelmia tai tunnuksia. Työn yleisluontoinen aikataulu on esitetty taulukossa 1 ja yksityiskohtainen vaiheittainen aikataulu liitteissä 2 5. Työn toteutuksessa noudatettiin suunnitelmia KAT , KAT C I ja KAT D. Taulukko 1. Tuloilmakuilun kairauksen ja injektoinnin yleisluontoinen aikataulu Vaihe Reiät Reikätunnukset Tasolle Kairattu Injektoitu 1a injektointireiät PP a kontrollireikä PP b injektointireiät PP b kontrollireiän jatko PP b lisäkontrollireikä PP injektointireiät PP kontrollireikä PP injektointireiät PP kontrollireikä PP lisäkontrollireikä PP a injektointireiät PP a kontrollireikä PP b injektointireiät PP366,368, 370, 374, b kontrollireikä PP

14 6 Kuva 3. Reikien sijainnit kuilukehän ympärillä sekä toteutuneet loppusyvyydet. 2.1 Vaihe 1 Kairaus alkoi koneen pystytyksellä reikäpaikalle ONK-PP252. Aluksi (vaihe 1a) kairattiin kuiluprofiilin sisäpuoliset reiät ONK-PP n. 57 m syvyyteen (vaihe 1a, KAT ja 3359 J). Tämän jälkeen Posiva Oy suoritti rei'issä injektointia. Injektoinnin onnistumista tutkittiin kairaamalla kontrollireikä ONK-PP273 60,20 m syvyyteen Tämän jälkeen ( ) reiät PP243, 246, 249 ja 252 kairattiin auki 6,10 m syvyyteen (KAT N) kallion pintaosan uudelleeninjektoimiseksi. Injektoinnin jälkeen, alkaen reikiä ONK-PP jatkettiin vaiheittain, niin että reiät ONK-PP241, 242, ja 250 kairattiin m syvyyksiin sekä PP ,20 m ja PP243 ja PP ,20 m syvyyteen (vaihe 1b, KAT O). Vaiheen 1b kairaustyö päättyi , jonka jälkeen Posiva Oy suoritti rei'issä injektointia matalan ph:n sementillä. Injektoinnin onnistumisen tutkimiseksi vaiheen 1a kontrollireikää ONK-PP273 syvennettiin 150,00 m syvyyteen , sekä kairattiin 100,00 m syvä lisäkontrollireikä ONK-PP288 (KAT ) Yksityiskohtainen aikataulu on esitetty liitteessä Vaihe 2 Edellisen vaiheen kontrollireikien tulosten perusteella työtä jatkettiin kuiluprofiilin ulkopuolisten (1 m kehältä) injektointireikien ONK-PP kairauksella (vaihe 2). Reikien kairaus aloitettiin reiällä ONK-PP ja kairausta jatkettiin muilla rei'illä Vaiheen reiät kairattiin 100,00 m syvyyteen (KAT C). Tämän jälkeen Posiva Oy suoritti rei'issä injektointia matalan ph:n sementillä. Injektoinnin onnistumista tutkittiin kairaamalla kontrollireikä ONK-PP325 95,10 m syvyyteen (KAT A). Yksityiskohtainen aikataulu on esitetty liitteessä 3.

15 7 2.3 Vaihe 3 Edellisen vaiheen kontrollireikien tulosten perusteella työtä jatkettiin kuiluprofiilin ulkopuolisten (1 m kehältä) täydennysinjektointireikien ONK-PP kairauksella (vaihe 3). Reiät kairattiin alkaen reiällä PP ja päättyen reikään PP339. Kaikki reiät kairattiin 100,10 m syvyyteen (KAT D). Vaiheen 3 kairaustyö päättyi , jonka jälkeen Posiva Oy suoritti rei'issä injektointia matalan ph:n sementillä. Injektoinnin onnistumisen tutkimiseksi kairattiin kaksi kontrollireikää (KAT B). Ensin kairattiin ONK-PP352 (82,45 m) jonka kairaus lopetettiin sen osuttua toiseen reikään (ONK-PP249). Uusi kontrollireikä ONK-PP353 kairattiin syvyydelle 110,10 m. Yksityiskohtainen aikataulu on esitetty liitteessä Vaihe 4 Edellisen vaiheen kontrollireikien tulosten perusteella työtä jatkettiin kuiluprofiilin ulkopuolisten (0,5 m kehältä) lisätäydennysinjektointireikien ONK-PP kairauksella (KAT G) (vaihe 4a). Injektointireikien kairaustyön ensimmäinen vaihe (vaihe 4a) aloitettiin reiällä ONK-PP ja päättyi reiällä ONK-PP Reiät kairattiin ensin 50,00 m syvyyteen. Tämän jälkeen Posiva Oy suoritti rei'issä silikainjektointia kahdessa vaiheessa. Ensin injektoitiin syvyysväli m ( ja syvyysväli 0 50 m. Injektoinnin onnistumisen tutkimiseksi kairattiin kontrollireikä ONK-PP397 50,10 m syvyyteen (KAT C). Työtä jatkettiin vaiheella 4b (KAT I), jossa reikiä ONK-PP366, 368, 370, 372, 374 ja 376 jatkettiin 95,00 m syvyyteen, jonka jälkeen Posiva Oy suoritti rei'issä syvyysvälin m silikainjektointia. Injektoinnin onnistumisen todentamiseksi kairattiin kontrollireikä ONK-PP ,10 m syvyyteen (KAT D). Yksityiskohtainen aikataulu on esitetty liitteessä 5.

16 8

17 9 3 REIKIEN VESIMENEKKIMITTAUKSET Vesimenekkimittaukset suoritettiin reiän edetessä yksitulppamenetelmällä reiän pohjan toimiessa alatulppana. Pääasiallinen mittausväli oli 6 7 m riippuen tulppaosan pituudesta. Mittaukset tehtiin niin, että ne olivat ylä- ja alapäästään hieman (yleensä noin 0,2 m) päällekkäiset edellisen ja seuraavan mittausvälin kanssa. Vesimenekkimittauksissa käytettiin yhtä - kolmea viiden paineen sarjaa riippuen mittaussyvyydestä, viisi minuuttia kutakin painetta kohden. Vesimenekkimittauksissa käytetyt mittausvälit, painesarjat, vesimäärät ja ajat on esitetty yksityiskohtaisesti vaiheittain liitteissä 6 9. Taulukoihin on myös merkitty laskennallinen paine, johon pohjaveden pintana on käytetty tasoa +6,00 m keskimääräisestä merenpinnan tasosta. Osasta reikiä mitattiin reiän kairaamisen jälkeinen vesituotto. 3.1 Vaihe 1 Tuloilmakuilun tason -290 ensimmäisissä rei issä ONK-PP tehtiin ensimmäisessä vaiheessa (1a) viisi vesimenekkimittausta (reiän pohja 57 m syvyydellä) yksitulppamenetelmällä, reiän pohjan toimiessa alatulppana. Reiät olivat osin yhteydessä toisiinsa ensimmäisellä mittausvälillä (n m) ja vesimenekit olivat muutenkin korkeita. Lisäksi n m syvyysvälillä tehdyissä mittauksissa vesimenekit olivat niin suuria että pumpun tuotto ei riittänyt pitämään suunniteltua mittauspainetta ja vesi paikoin nousi toisista rei'istä ylös. Reikää ONK-PP246 ei pystytty mittaamaan 42 m alapuolelta, sillä reikään vuoti kivimurskaa. Vaiheen 1a kontrollireiässä ONK-PP273 tehtiin kuusi vesimenekkimittausta 60,20 syvyydelle asti. Kontrollireiästä mitattu vesivuoto oli 4,0 l/min. Kallion yläosan injektointitarpeen vuoksi reiät ONK-PP24, 246, 249 ja 252 kairattiin auki ja niissä tehtiin kussakin yksi vesimenekkimittaus, jonka jälkeen niitä käytettiin kallion yläosan injektointiin. Injektointien jälkeen reikiä ONK-PP jatkettiin (vaihe 1b) vaihteleville syvyyksille (96, 99, 120 ja 153 m) ja niissä tehtiin vesimenekkimittauksia koko reiän matkalla 11:sta 19:ta syvyysvälillä. Kairauksen jälkeen reiän ONK-PP246 vesivuoto oli n. 6 l/min. Reiät olivat osin yhteydessä toisiinsa ensimmäisellä mittausvälillä ~1 5 m. Lisäksi reiästä ONK-PP245 oli yhteys reikään ONK-PP243 sekä reiästä ONK-PP250 reikiin ONK-PP248 ja ONK-PP249. Reiässä ONK-PP249 mittaukset eivät onnistuneet syvyysvälillä 30,00 57,20 m sillä reiässä ollut injektointimassa oli pehmeää eikä mahdollistanut reiän paineistamista (putki painui alaspäin). Reiässä ONK-PP248 vesi kiersi tulpan yläpuolelle syvyysväliltä 57,00 66,20 m jolloin vesimenekkimittaus epäonnistui. Injektointien jälkeen jatketussa kontrollireiässä ONK-PP273 tehtiin 10 mittausta syvyysväliltä 2,90 123,10 m ja uudessa lisäkontrollireiässä ONK-PP mittausta syvyysvälillä 2,90 100,00 m.

18 Vaihe 2 Kuiluprofiilin ulkopuolisissa injektointirei'issä ONK-PP tehtiin kussakin 11 (pois lukien ONK-PP309) vesimenekkimittausta syvyysvälillä ~3 100,00 m (ylimmän mittauksen aloituskohta vaihteli) yksitulppamenetelmällä, reiän pohjan toimiessa alatulppana. Reiässä ONK-PP309 mittausvälillä 47,90 57,10 m vesi kiersi tulpat, jotka jäivät kiinni reikään. Tulpat jouduttiin kairaamaan pois reiästä. Reiän vuotamisesta (kivimurskaa) tulppia ei laskettu seuraavissa mittauksissa 44,90 m alapuolelle kiinnijuuttumisriskin vuoksi, vaan tehtiin neljä kappaletta pitkiä mittauksia kuuden metrin välein ylätulpan pysyessä samalla syvyydellä. Injektoinnin jälkeisessä kontrollireiässä ONK-PP325 tehtiin kymmenen mittausta yksitulppamenetelmällä. 3.3 Vaihe 3 Kuiluprofiilin ulkopuolisissa täydennysinjektointirei'issä ONK-PP tehtiin kairauksen edetessä kussakin 11 vesimenekkimittausta yksitulppamenetelmällä reiän pohjan toimiessa alatulppana. Reiän ONK-PP333 mittausväli 83,90-93,10 m oli yhteydessä reikään ONK-PP332, joka tulpattiin ennen mittausta. Posiva Oy:n suoritettua kolmannen vaiheen injektoinnin, kontrollireiässä ONK-PP352 tarkastettiin injektoinnin tulos 75,10 metriin asti kahdeksalla mittauksella. Reikä puhkesi toiseen reikään syvyydellä 82,45 m. Vesivuoto reiästä kairauksen jälkeen oli 1,2 l/min. Puhkeamisen vuoksi kairattiin lisäkontrollireikä ONK-PP353, jossa tehtiin 12 mittausta syvyysväliltä 2,90 110,10 m. Reiän vesivuoto oli lopuksi 1,6 l/min. 3.4 Vaihe 4 Kuiluprofiilin ulkopuolisissa lisätäydennysinjektointirei'issä ONK-PP kairattiin reiät ensin 50,00 m syvyydelle. Niissä tehtiin ensimmäisessä vaiheessa (vaihe 4a) kairauksen edetessä kussakin viisi vesimenekkimittausta. Tämän jälkeen Posiva Oy suoritti injektoinnin, jonka tulos tarkastettiin kairaamalla kontrollireikä ONK-PP397 50,10 m syvyyteen ja siinä tehtiin kuusi vesimenekkimittausta. Tämän jälkeen injektointireikiä ONK-PP366, 368, 370, 372, 374 ja 376 jatkettiin 95,00 m syvyydelle, ja jatko-osuuksilla kussakin reiässä tehtiin viisi vesimenekkimittausta. Reikien ONK-PP366 ja ONK-PP372 viimeiset mittausvälit (85,80-95,00 m) olivat todennäköisesti yhteydessä toisiinsa. Reiästä ONK-PP376 mitattiin lopuksi vesivuodoksi 0,5 l/min. Reikien injektoinnin jälkeen kairattiin kontrollireikä ONK-PP409, jossa suoritettiin 11 vesimenekkimittausta syvyysvälillä 2,90 110,10 m. Mittausten tulosten perusteella tuloilmakuilun kuiluväli oli tiivis nousuporausta varten.

19 11 4 REIKIEN TAIPUMAMITTAUKSET Kairauksen aikana reikien taipumaa tarkkailtiin suorittamalla sivusuuntamittausta Reflex EMS-laitteistolla n. Kairauksen yhteydessä suoritettiin välimittauksia, niiden lukumäärä riippuu reiän lopullisesta pituudesta. Reiän lopussa suoritettiin taipumamittaus koko reiälle, reikä ONK-PP308 jäi mittaamatta laitteen mentyä epäkuntoon. Mittaukset tehtiin 3 m:n pistevälein. Mittaukset tehtiin Reflex EMS -mittarilla ja tiedon tallentamiseen käytettiin Reflex EZ-Com tiedonkeruuyksikköä. EMS -mittari mittaa pystysuunnan kaltevuusarvon sähköisesti kiihtyvyysanturin avulla ja sivusuunnan kulman kolmikomponenttisella fluxgate-magnetometrillä. EMS -mittausten sivusuuntatarkkuus on valmistajan mukaan magneettisesti häiriöttömässä reiässä ± 0,5 astetta ja kaltevuuskulman tarkkuus ±0,2 astetta. Mittausten tulosten käsittelyssä on huomioitu eranto +6,3 +6,8 astetta (käytetty mittausvuoden keskiarvoa), joka on laskettu alueen peruskarttalehden tiedoista. Koska ensimmäisten mittauspisteiden atsimuuteissa on pystyissä rei issä virhelähteitä (magneettisia pultteja lähellä, mittalaite ei ole kokonaan reiässä ym.), on ensimmäisen mittauspisteen atsimuuttina laskemissa käytetty toisen pisteen atsimuuttia, jos niiden ero on ollut alkuperäisessä mittauksessa yli 20 astetta. 4.1 Taipumamittausten tulokset Reikien taipumaa on verrattu lähtöpisteestä suoraan alaspäin olevaan tavoitepisteeseen mittauksen loppusyvyydellä. Rei'istä absoluuttisesti eniten taipui 150,00 m pitkä reikä ONK-PP273 (1,70 m, 150 m syvyydellä) ja absoluuttisesti vähiten taipui 100,10 m pituinen reikä ONK-PP335 (0,03 m 100 m syvyydellä). Keskimäärin reiät taipuivat 0,47 m lähtöpisteestään, vastaava mediaanitaipuma on 0,37 m. Reikien suhteellista taipumaa on tarkasteltu taipumana kymmentä taipumamitattua reikämetriä kohden. Suhteellinen taipuma vaihteli välillä 0,003 0,15 m / 10 m. Keskimääräinen taipuma oli 0,05 m / 10 m ja vastaava mediaanitaipuma 0,04 m / 10 m. Suhteessa reiän pituuteen eniten taipui 95,00 m pitkä reikä ONK-PP366 ja vähiten 100,10 m pitkä reikä ONK-PP335. Liitteessä 10 on esitetty lopullisten taipumamittausten numeeriset tulokset rei ittäin. Liitteissä on piirretty reikien taipumat lähtöpisteestä ylhäältä katsottuna kairausvaiheittain.

20 12

21 13 5 YHTEENVETO Drillcon Smoy suoritti Posiva Oy:n toimeksiannosta (useita tilauksia ) tuloilmakuilun injektointi- ja kontrollireikien kairausta. Työ aloitettiin ja se saatiin valmiiksi Työ tehtiin useassa vaiheessa, ja se oli useaan otteeseen keskeytyksissä injektointien ja muiden ONKALOssa tehtävien töiden (esim. pilottireiät, muiden kuilujen injektointireiät) takia. Toimeksiantoon kuului 42 kuilun kehän sisä- ja ulkopuolella sijaitsevan injektointireiän kairaus, sekä seitsemän injektointityön jälkeisen kontrollireiän kairaus. Reikien pituudet vaihtelivat m välillä. Reikien tunnukset ovat ONK-PP241 ONK-PP252, ONK-PP273, ONK-PP288, ONK-PP , ONK-PP325, ONK-PP , ONK-PP , ONK-PP , ONK-PP397 ja ONK-PP409. Injektointirei issä suoritettiin vesimenekkikokeita injektointitarpeen määrittämiseksi. Tarvittaessa kallio injektoitiin, jonka jälkeen kairattiin kontrollireikä tai kontrollireikiä. Kontrollirei issä suoritettiin vesimenekkimittausta injektoinnin onnistumisen varmentamiseksi. Vesimenekkimittaukset tehtiin viidellä paineella, viisi minuuttia kutakin painetta kohden. Vesimenekkimittaukset tehtiin yksitulppamenetelmällä reiän pohjan toimiessa alatulppana. Reikäkalustona oli NQ2-kalusto, jonka teräputki oli jäykistetty reikien suoruuden varmistamiseksi. Rei issä suoritettiin kairauksen aikana sivusuuntamittauksia reikien suoruuden tarkistamiseksi. Lopuksi reikien taipumat mitattiin Reflex EMS-mittarilla.
