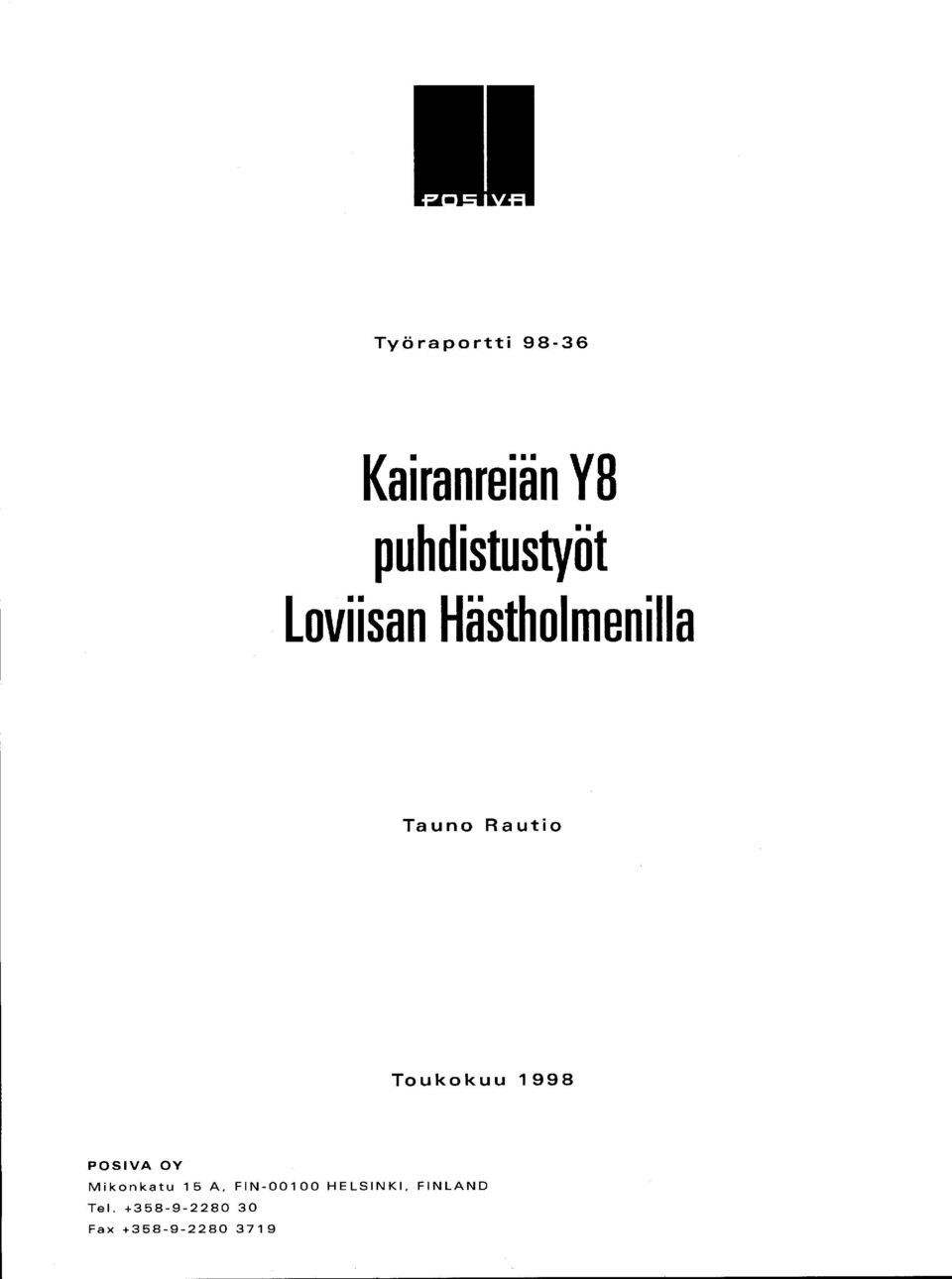

1 Työraportti Kairanreiän VB puhdistustyöt Loviisan Hästholmenilla Tauno Rautio Toukokuu 1998 POSIVA OY Mikonkatu 15 A, FIN HELSINKI, FINLAND Tel Fax

1998 POSIVA OY Mikonkatu 15 A, FIN-00100

2 Työraportti Kairanreiän VB puhdistustyöt Loviisan Hästholmenilla Tauno Rautio Toukokuu 1998

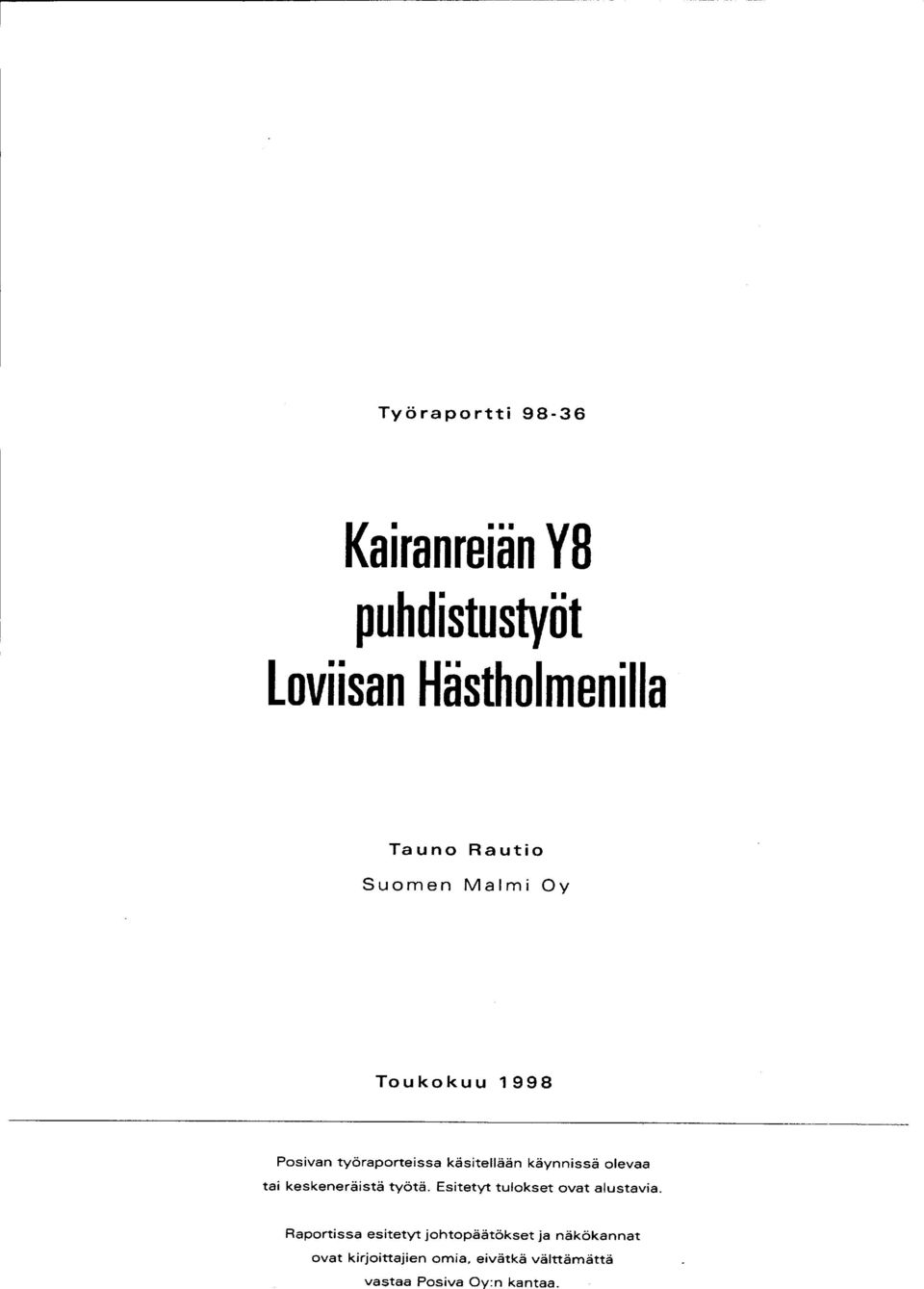

3 Työraportti Kairanreiän VB puhdistustyöt Loviisan Hästholmenilla Tauno Rautio Suomen Malmi Oy Toukokuu 1998 Pesivan työraporteissa käsitellään käynnissä olevaa tai keskeneräistä työtä. Esitetyt tulokset ovat alustavia. Raportissa esitetyt johtopäätökset ja näkökannat ovat kirjoittajien omia, eivätkä välttämättä vastaa Posiva Oy:n kantaa.

keskeneräistä työtä. Esitetyt tulokset ovat alustavia.

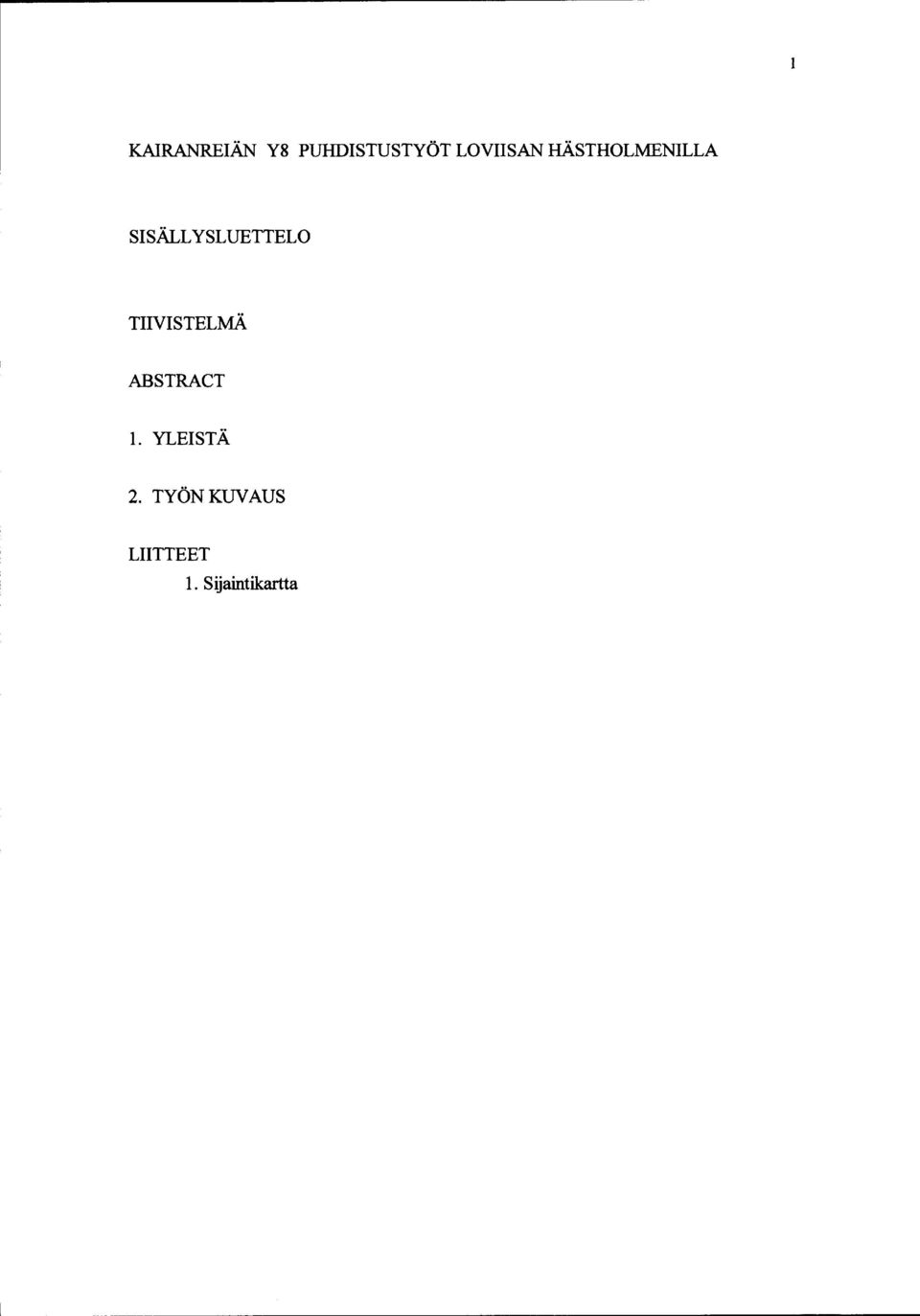

4 KAIRANREIÄN Y8 PUHDISTUSTYÖT LOVIISAN HÄSTHOLMENILLA SISÄLLYSLUETTELO TIIVISTELMÄ ABSTRACT 1. YLEISTÄ 2. TYÖNKUVAUS LIITTEET 1. Sijaintikartta

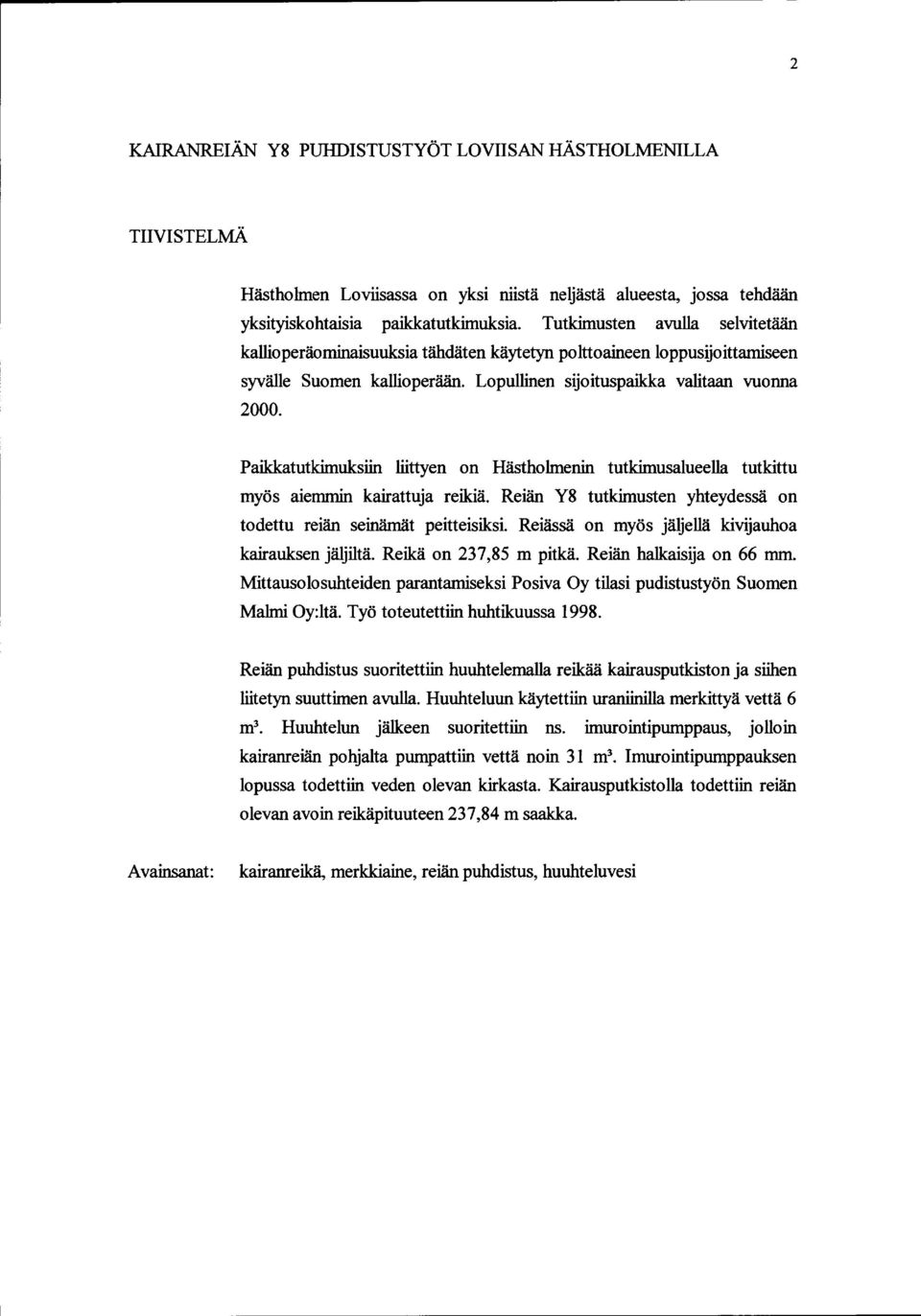

5 2 KAIRANREIÄN Y8 PUHDISTUSTYÖT LOVIISAN HÄSTHOLMENILLA TIIVISTELMÄ Hästholmen Loviisassa on yksi niistä neljästä alueesta, jossa tehdään yksityiskohtaisia paikkatutkimuksia. Tutkimusten avulla selvitetään kallioperäominaisuuksia tähdäten käytetyn polttoaineen loppusijoittamiseen syvälle Suomen kallioperään. Lopullinen sijoituspaikka valitaan vuonna Paikkatutkimuksiin liittyen on Hästholmenin tutkimusalueelia tutkittu myös aiemmin kairattuja reikiä. Reiän Y8 tutkimusten yhteydessä on todettu reiän seinämät peitteisiksi. Reiässä on myös jäljellä kivijauhoa kairanksen jäljiltä. Reikä on 237,85 m pitkä. Reiän halkaisija on 66 mm. Mittausolosuhteiden parantamiseksi Posiva Oy tilasi pudistustyön Suomen Malmi Oy:ltä. Työ toteutettiin huhtikuussa Reiän puhdistus suoritettiin huuhtel a reikää kairausputkiston ja siihen liitetyn suuttimen avulla. Huuhteluun käytettiin uraniinilla merkittyä vettä 6 m 3 Huuhtelun jälkeen suoritettiin ns. imurointipumppaus, jolloin kairanreiän pohjalta pumpattiin vettä noin 31 m 3 Imurointipumppauksen lopussa todettiin veden olevan kirkasta. Kairausputkistolla todettiin reiän olevan avoin reikäpituuteen 237,84 m saakka. Avainsanat: kairanreikä, merkkiaine, reiän puhdistus, huuhteluvesi

Paikkatutkimuksiin liittyen on Hästholmenin tutkimusalueelia tutkittu myös aiemmin kairattuja reikiä. Reiän Y8 tutkimusten yhteydessä on todettu reiän seinämät peitteisiksi.

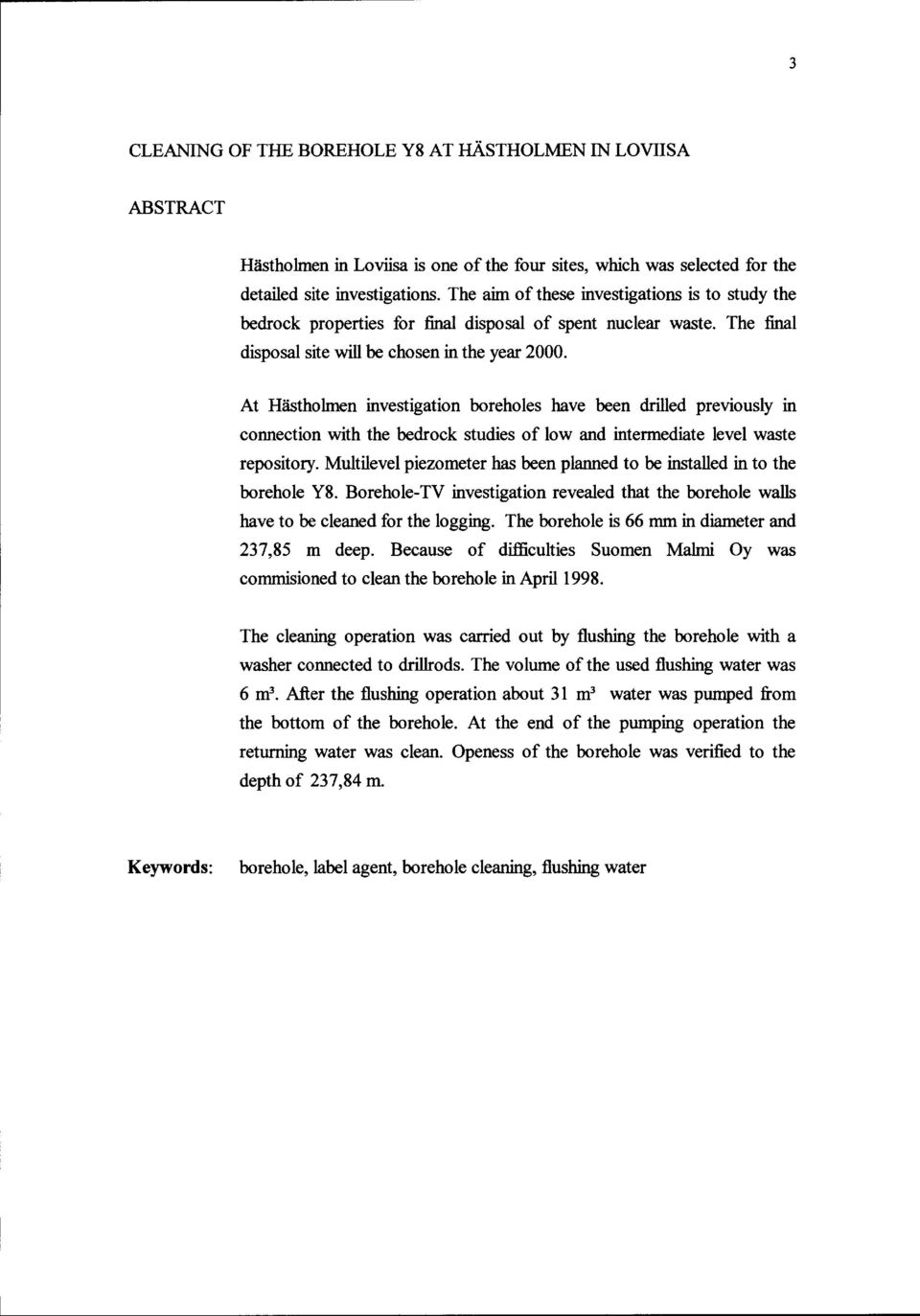

6 3 CLEANING OF THE BOREHOLE Y8 AT HÄSTHOLMEN IN LOVIISA ABSTRACT Hästholmen in Loviisa is one of the four sites, which was selected for the detailed site investigations. The aim of these investigations is to study the bedrock properties for :final disposal of spent nuclear waste. The final disposal site will he ehosen in the year At Hästholmen investigation boreholes have been drilled previously in connection with the bedrock studies of low and intermediate level waste repository. Multilevel piezometer has been planned to be installed in to the borehole Y8. Borehole-TV investigation revealed that the borehole walls have to be cleaned for the logging. The borehole is 66 mm in diameter and 237,85 m deep. Because of difficulties Suomen Malmi Oy was commisioned to clean the borehole in April1998. The cleaning operation was carried out by flushing the borehole with a washer connected to drillrods. The volume of the used flushing water was 6 m 3 After the flushing operation about 31 m 3 water was pumped from the bottom of the borehole. At the end of the pumping operation the returning water was clean. Openess of the borehole was verified to the depth of 237,84 m. Keywords: borehole, label agent, borehole cleaning, flushing water

At Hästholmen investigation boreholes have been drilled previously in connection with the bedrock studies of low and intermediate level waste repository.

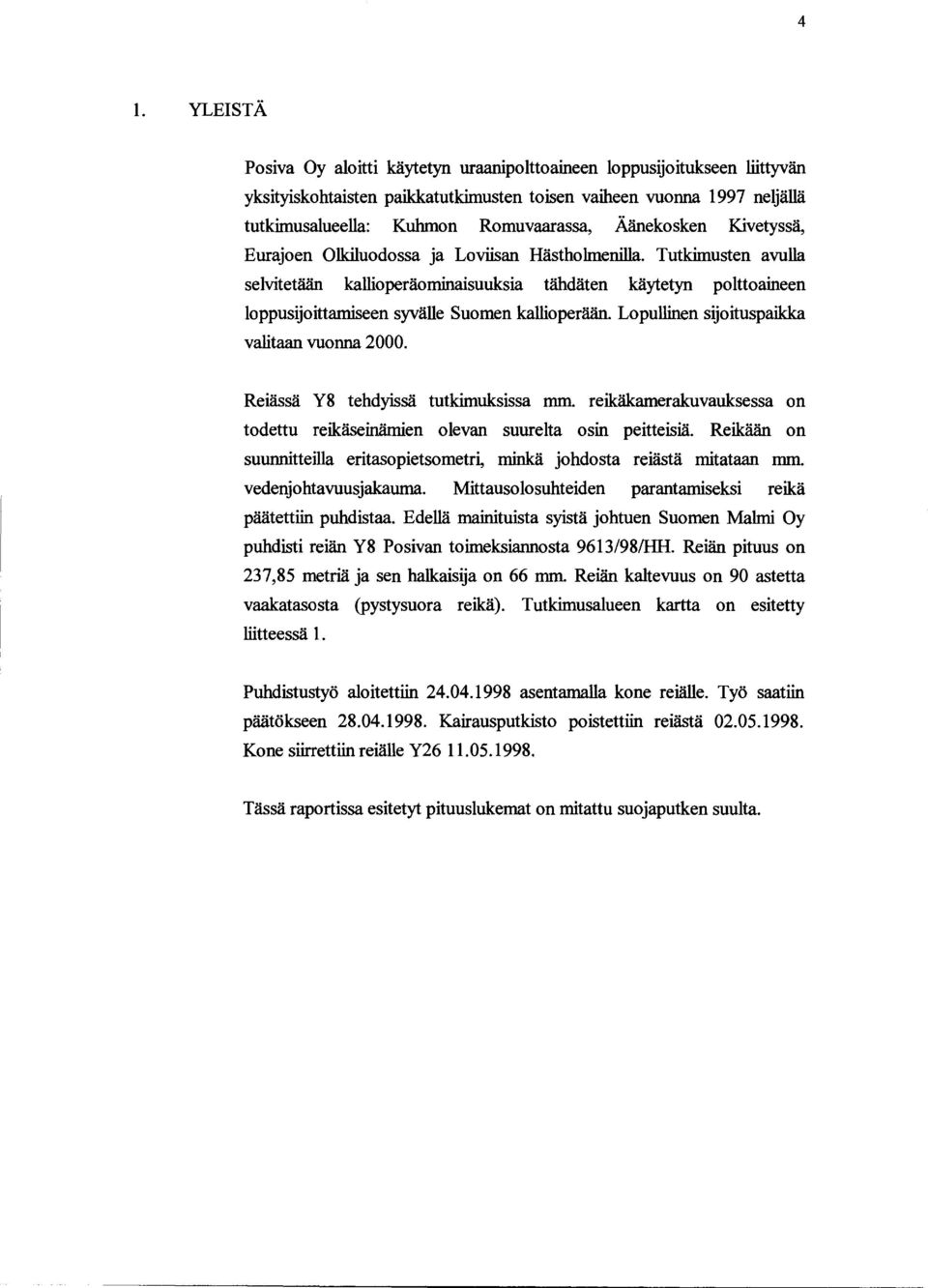

7 4 1. YLEISTÄ Posiva Oy aloitti käytetyn uraanipolttoaineen loppusijoitukseen liittyvän yksityiskohtaisten paikkatutkimusten toisen vaiheen vuonna 1997 neljällä tutkimusalueella: Kuhmon Romuvaarassa, Äänekosken Kivetyssä, Eurajoen Olkiluodossa ja Loviisan Hästhohnenilla. Tutkimusten avulla selvitetään kallioperäominaisuuksia tähdäten käytetyn polttoaineen loppusijoittamiseen syvälle Suomen kallioperään. Lopullinen sijoituspaikka valitaan vuonna Reiässä Y8 tehdyissä tutkimuksissa mm. reikäkamerakuvauksessa on todettu reikäseinäntien olevan suurelta osin peitteisiä. Reikään on suunnitteilla eritasopietsometri, minkä johdosta reiästä mitataan mm. vedenjohtavuusjakauma. Mittausolosuhteiden parantamiseksi reikä päätettiin puhdistaa. Edellä mainituista syistä johtuen Suomen Malmi Oy puhdisti reiän Y8 Posivan toimeksiannosta 9613/98/HH. Reiän pituus on 237,85 metriä ja sen halkaisija on 66 mm. Reiän kaltevuus on 90 astetta vaakatasosta (pystysuora reikä). Tutkimusalueen kartta on esitetty liitteessä 1. Puhdistustyö aloitettiin asentamalla kone reiälle. Työ saatiin päätökseen Kairausputkisto poistettiin reiästä Kone siirrettiin reiälle Y Tässä raportissa esitetyt pituuslukemat on mitattu suojaputken suulta.

Tutkimusten avulla selvitetään kallioperäominaisuuksia tähdäten käytetyn polttoaineen loppusijoittamiseen syvälle Suomen kallioperään. Lopullinen sijoituspaikka valitaan vuonna 2000.

8 5 2. TYÖNKUVAUS Puhdistuksessa käytettiin Diamec 1000 S -kairauskonetta. Työn vastaavana työnjohtajana toimi Ville Teivaala. Työtä tehtiin reikien HH-KR5 ja HH KR6 kairaustyön aikana, jolloin käytettiin hyväksi kyseisissä töissä syntyneitä taukoja mm. imurointipumppauksen aikana. Reiän Y8 puhdistus aloitettiin asentamalla kairauskone reiälle ja kokoamalla kairausputkisto. Putkistona käytettiin alu-43 -putkia. Putkiston päähän asetettiin huuhtelulaitteeksi kaksoisliitin, jonka kehällä oli 90 asteen päässä toisistaan halkaisijaltaan 5 mm:n reikä. Tällöin vesisuihkut suuntautuivat kohtisuoraan reiän seinämään. Kairausputkiston kasauksen jälkeen reikää huuhdeltiin merkityllä vedellä. Reikäseinämät huuhdottiin, jotta kallion rikkonaisuuksissa mahdollisesti olevat irtokivet, kairaussoija ja muut mahdolliset peitteet tippuisivat reiän pohjalle. Huuhteluvesi reiän pesuun saatiin Hästholmenin vesijohtoverkostosta. Reiän pesuun käytettiin merkittyä huuhteluvettä. Merkkiaineena käytettiin uraniinia eli natriumfluoresiinia. Uraniini on pulverimainen orgaaninen väriaine, joka hajoaa UV -säteilyn vaikutuksesta. Tämän takia merkkiainesäiliöt olivat peitettyidä pressuilla käytön aikana. Merkkiaineen laatu tarkistettiin ennen käyttöä Imatran Voima Oy:n laboratoriossa Vantaalla. Uraniini annosteltiin apteekissa vahniiksi 1,500 g annoksiksi pieniin lasipurkkeihin. Reikäpaikalla aineet liuotettiin yhteen litraan vettä. Liuotettu merkkiaine-erä sekoitettiin hitaasti 3 m 3 merkkiainesäiliöön huuhteluveden pumppauksen alkaessa ja pumppauksen aiheuttaman vedenkierron varmistaessa merkkiaineen sekoittumisen. Putkistoa laskettiin vesipaineen päällä ollessa hitaasti alaspäin putkistoa samalla pyörittäen. Putkisto nostettiin vastaavasti vesipaine päällä hitaasti pyörittäen. Pesu toistettiin kaksi kertaa. Reiän pesuun käytettiin yhteensä merkkiainevettä. Huuhtelun aikana vesi palautui reiästä. Pesujen alkaessa reiästä poistuva vesi oli sameaa sisältäen runsaasti kivijauhoa. Pesun lopussa vesi oli kirkasta.

Reiän Y8 puhdistus aloitettiin asentamalla kairauskone reiälle ja kokoamalla kairausputkisto. Putkistona käytettiin alu-43 -putkia.

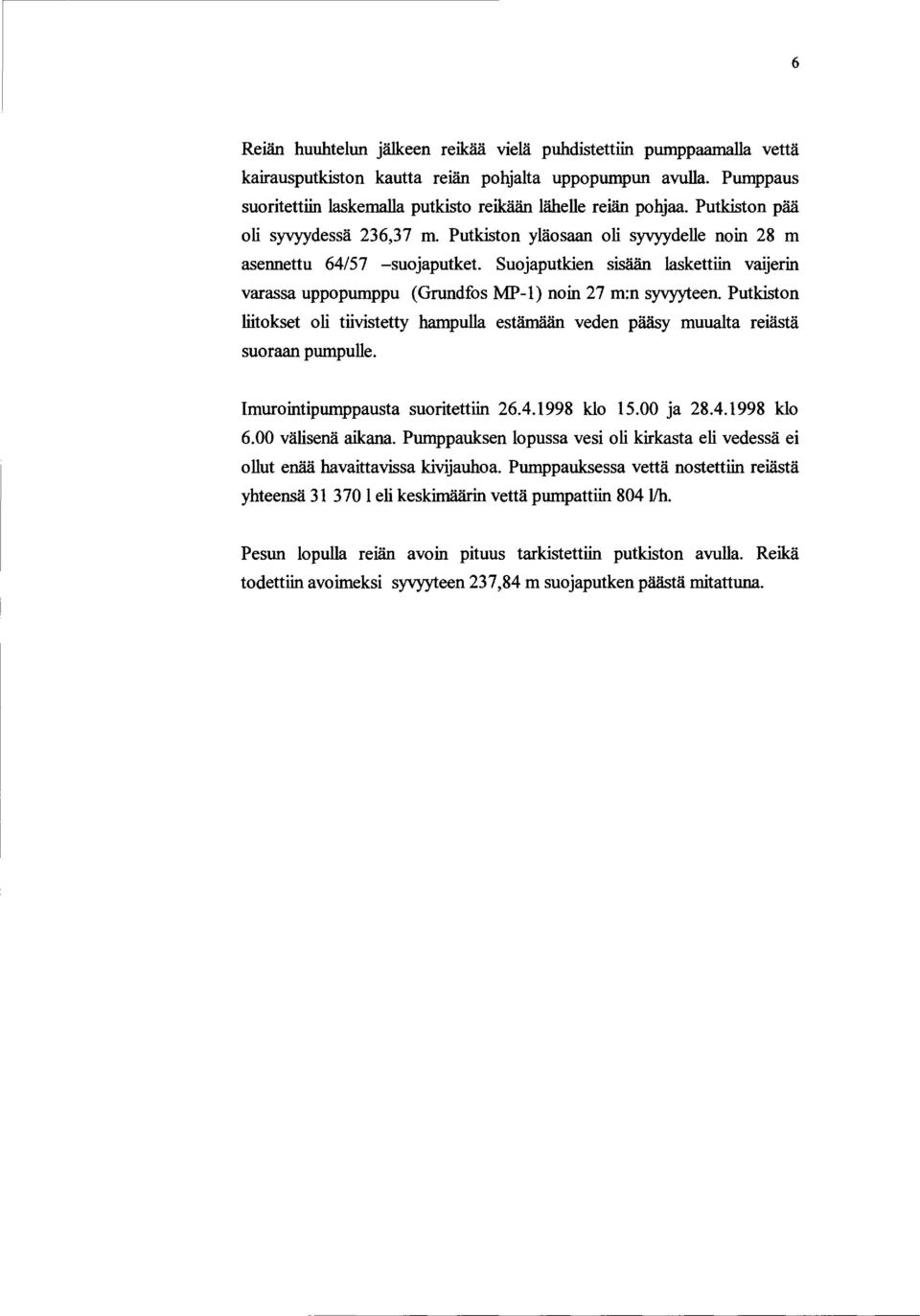

9 6 Reiän huuhtelun jälkeen reikää vielä puhdistettiin pumppaamalla vettä kairausputkiston kautta reiän pohjalta uppopumpun avulla. Pumppaus suoritettiin laskemalla putkisto reikään lähelle reiän pohjaa. Putkiston pää oli syvyydessä 236,37 m. Putkiston yläosaan oli syvyydelle noin 28 m asennettu 64/57 -suojaputket. Suojaputkien sisään laskettiin vaijerin varassa uppopumppu (Grundfos MP-1) noin 27 m:n syvyyteen. Putkiston liitokset oli tiivistetty hampulla estämään veden pääsy muualta reiästä suoraan pumpulle. Imurointipumppausta suoritettiin klo ja klo 6.00 välisenä aikana. Pumppauksen lopussa vesi oli kirkasta eli vedessä ei ollut enää havaittavissa kivijauhoa. Pumppauksessa vettä nostettiin reiästä yhteensä eli keskimäärin vettä pumpattiin 804 1/h. Pesun lopulla reiän avoin pituus tarkistettiin putkiston avulla. Reikä todettiin avoimeksi syvyyteen 23 7,84 m suojaputken päästä mitattuna.

Suojaputkien sisään laskettiin vaijerin varassa uppopumppu (Grundfos MP-1) noin 27 m:n syvyyteen. Putkiston liitokset oli tiivistetty hampulla estämään veden pääsy muualta reiästä suoraan pumpulle.

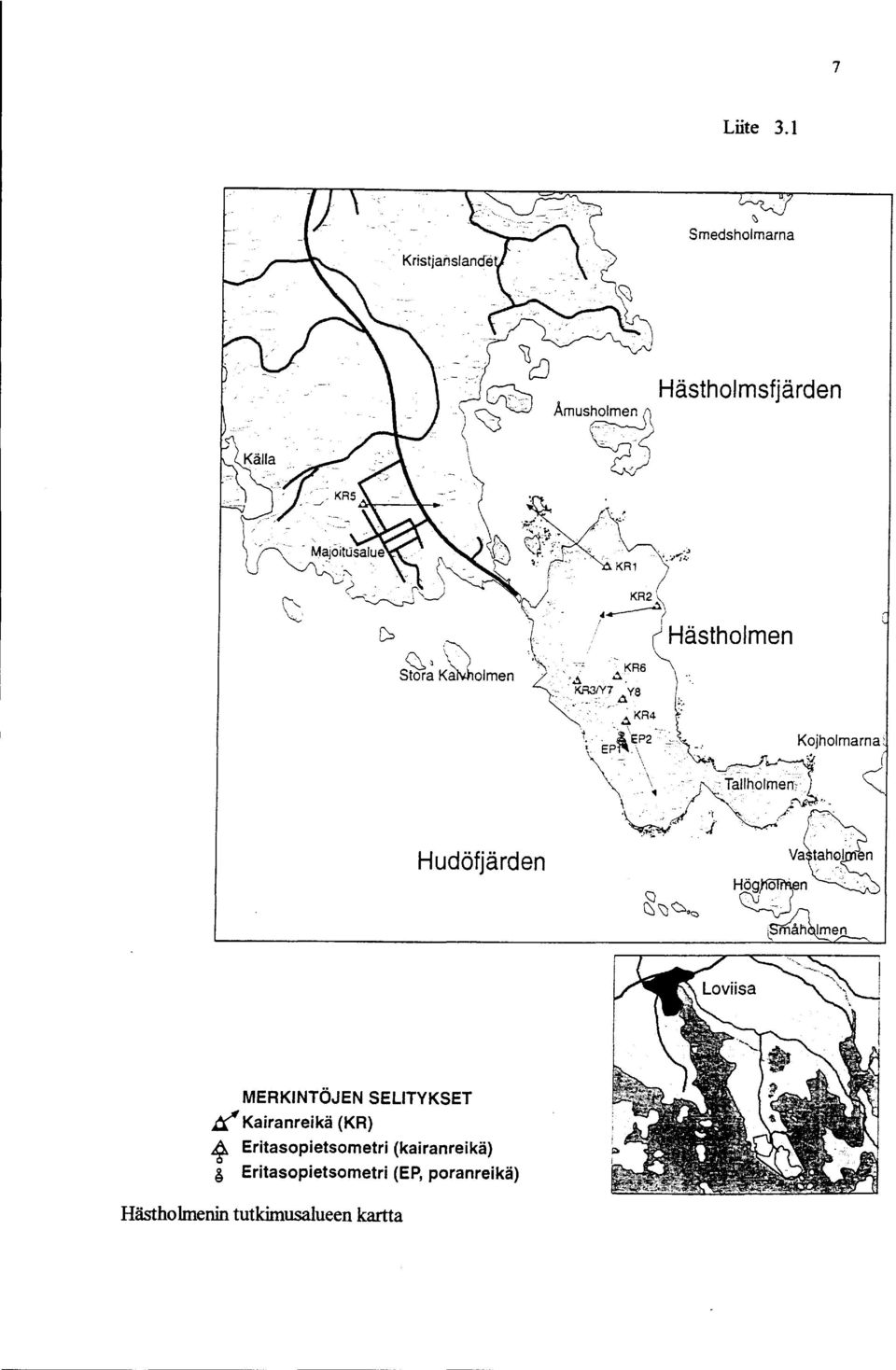

10 7 Liite 3.1 ~ Smedsholmarna. ' ~ '-'.... ~.: KR3~7 å YS... -~, A KA4 ~; \\E~~E\2- :' ~ K~jholmama; ~ \ _- ~<dlholm~ - ~ J}~~ Hudöfjärden ;~~ 1 H~:~ ~ måh lmen MERKINTÖJEN SELITYKSET t(' Kairanreikä (KR) ~ Eritasopietsometri (kairanreikä) å Eritasopietsometri (EP, poranreikä) Hästholmenin tutkimusalueen kartta
