McPherson-joustintuen huolto ja rakenteen tutkiminen

Koko: px

Aloita esitys sivulta:

Download "McPherson-joustintuen huolto ja rakenteen tutkiminen"

Aila Hakala
8 vuotta sitten
Katselukertoja:

1 Harjoitus 1 McPherson-joustintuen huolto ja rakenteen tutkiminen Harjoituksen tarkoituksena on perehtyä McPherson-joustintuen rakenteeseen, huoltokohteisiin, sekä tutustua jousitöiden työturvallisuusnäkökohtiin. Harjoitus tehdään valmiiksi irrotetuilla joustintuilla. Purku 1 Kiinnitä jousipuristin tukevasti ruuvipuristimeen työskentelyä helpottaaksesi. Huom! Jos haluat vastaavasti kiinnittää joustintuen puristimeen, käytä aina kiinnitintä. Älä purista suoraan joustintuen putkesta, koska puristus voi aiheuttaa vaimentimeen painaumia, jotka pahimmillaan pilaavat vaimentimen.

Purku 1 Kiinnitä jousipuristin tukevasti ruuvipuristimeen työskentelyä helpottaaksesi. Huom!

2 Älä käytä kuvan kaltaisia koukkumallisia jousipuristimia, koska ne eivät täytä nykypäivän työturvallisuusvaatimuksia 2 Tarkista joustintuen tukilaakerin kunto sen ollessa vielä paikallaan. Tukilaakerissa ei saa olla liiallista välystä ja sen tulee pyöriä vapaasti ilman ylimääräistä ääntä (rohinaa laakerissa yms.). 3 Asenna jousipuristin huolellisesti. Varmista, että puristimen leukojen koko on oikea puristettavalle jouselle. Ennen kun lähdet puristamaan jousta pyydä opettajaa varmistamaan puristimen kiinnitys. Käytä jousitöissä aina vähintään suojalaseja, mielellään kasvot peittävää suojamaskia.

Tukilaakerissa ei saa olla liiallista välystä ja sen tulee pyöriä vapaasti ilman ylimääräistä ääntä (rohinaa laakerissa yms.).

3 Huom. Puristimesta irronnut jousi on hengenvaarallinen! Jousen pitää istua kunnolla puristimen kiinnitys lautasiin. Vaihda tarvittaessa puristimeen erikokoiset lautaset 4 Purista puristimella jousta, kunnes vaimentimen männänvarsi on vapautunut jousen kuormituksesta. Kun jousi on puristunut riittävästi, pääsee vaimennin heilumaan vapaasti jousen sitä jännittämättä. Huom! Käytä puristimen käyttämiseen vain käsityökaluja, koska iskevällä vääntimellä puristimen mutterin kiinnityssokka katkeaa.

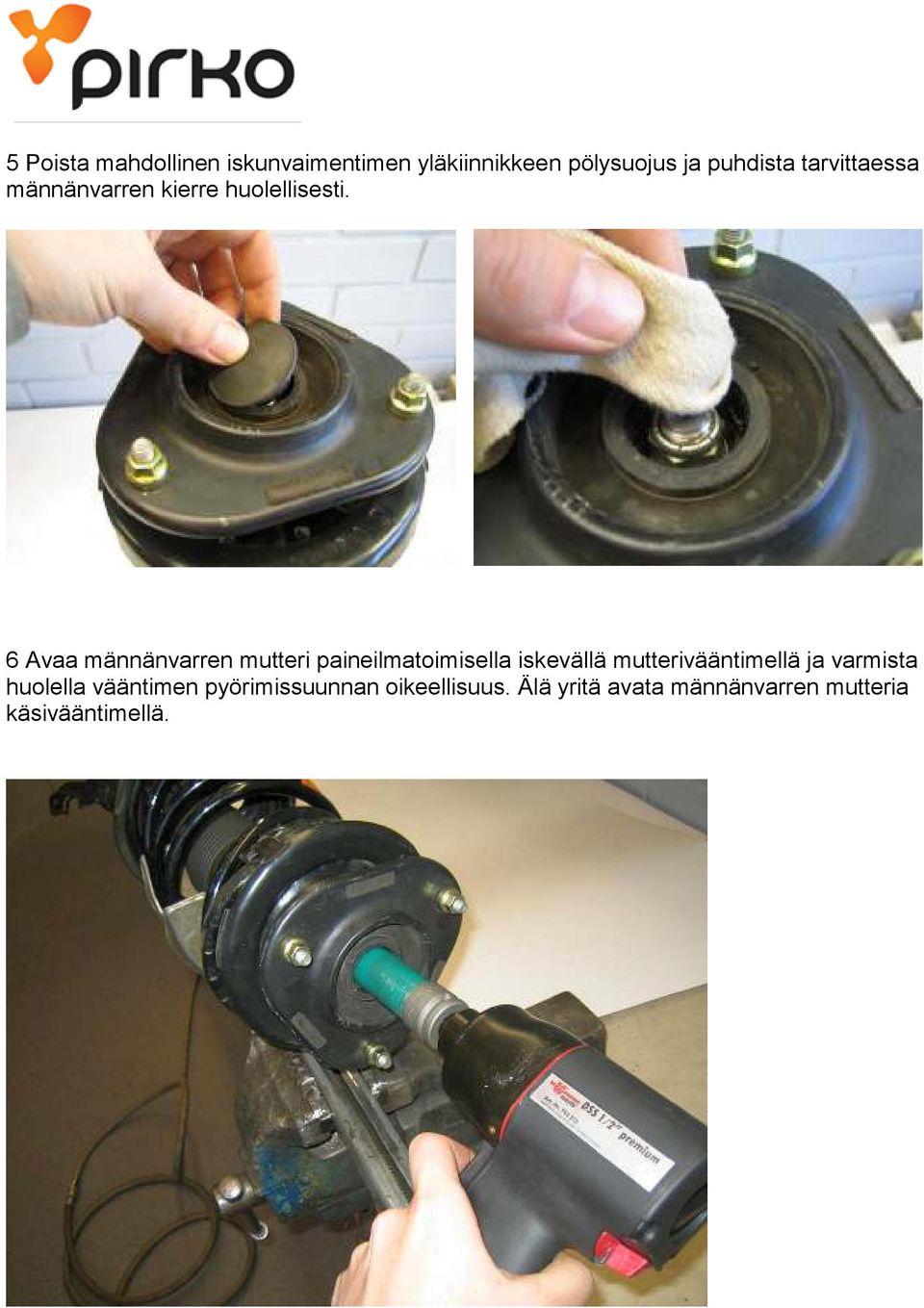

4 5 Poista mahdollinen iskunvaimentimen yläkiinnikkeen pölysuojus ja puhdista tarvittaessa männänvarren kierre huolellisesti. 6 Avaa männänvarren mutteri paineilmatoimisella iskevällä mutterivääntimellä ja varmista huolella vääntimen pyörimissuunnan oikeellisuus. Älä yritä avata männänvarren mutteria käsivääntimellä.

6 Avaa männänvarren mutteri paineilmatoimisella iskevällä mutterivääntimellä

5 7 Poista yläkiinnike, jousen istukka, pölysuojus, jousi, jousen ja istukoiden väliset suojat ja pohjaanlyöntikumi. Kerää osat pöydälle siinä järjestyksessä kuin otat ne pois. 8 Tarkista irrotettujen osien kunto. Joustintuen rungossa ei saa olla syviä korroosiovaurioita ja kolhuja, jotka mahdollisesti heikentävät sen kuntoa. Iskunvaimentimessa ei saa ilmetä rasvavuotoja, männänvarren tiivistepinnan lievää kosteutta lukuun ottamatta. Kaikkien kumi ja muoviosien on oltava ehjiä ja elastisia. Poista jousi puristimesta, löysäämällä puristinta kunnes jousi vapautuu. Jousen pitää olla ehjä ja kokonainen. Jousivoima ei saa olla liiaksi heikentynyt (kuoleentunut).

Joustintuen rungossa ei saa olla syviä korroosiovaurioita ja kolhuja, jotka mahdollisesti heikentävät sen kuntoa.

6 Kokoaminen 1 Kiinnitä jousi huolellisesti uudelleen puristimeen (opettaja varmistaa kiinnityksen ennen puristamista). 2 Asenna vaimentimen varteen pohjaanlyöntikumi ja pölysuojus, asenna joustintuen alaistukan kumisuojus. Vedä vaimentimen varsi täysin ulos, purista jousi kokoon ja työnnä joustintuki jousen sisään. 3 Asenna jousen yläistukka ja yläkiinnike. Kierrä mutterivääntimellä männänvarren mutteri kiinni, varo vääntämästä mutteria liian tiukkaan (säädä vääntimen tehoa tarvittaessa pienemmälle välttääksesi ylikiristämistä). Aseta vääntimen tehoasetus mahdollisimman pienelle vaimentimen varren mutteria kiristettäessä! Varmista lopuksi oikea mutterin kiristystiukkuus momenttiavaimella. 4 Vapauta jousi vähitellen puristuksesta ja aseta sen päät oikeille paikoille jousen istukoihin. Nosta pölysuojus yläistukan tuntumaan.

3 Asenna jousen yläistukka ja yläkiinnike.

7 Valmistele harjoituksesta lyhyt työselostus 1-2 sivua A4 Työselosteeseen Selvitä lyhyesti työn kulku Kerro esille tulleista tehtävistä(miten tarkastit, mitä sait selville jne.) Selvitä työn aikana ilmenneet mahdolliset ongelmat o Kuinka ne saatiin ratkaistua? o Kuinka ongelma olisi voitu välttää? Mitä työstä opittiin? Mitä työturvallisuusnäkökohtia tässä työssä ja vastaavissa tulisi erityisesti huomioida ja kuinka työturvallisuutta voisi parantaa?
