3 VARPU HEISKANEN UNIVERS tiedotuslehti, Joensuun yliopisto erikoisnumero 8 B Lehden julkaisija JOENSUUN YLIOPISTO Yliopistokatu Joensuu puh. (013) faksi (013) sähköposti: tiedotuslehti@joensuu.fi Päätoimittaja KARI HIPPI Toimittaja/toimitussihteeri SARI ESKELINEN Tiedottaja Ostiensis-lehden alaotsikkona on tiedettä ja tutkimusta Joensuun yliopistosta. Kun esittelemme tiedettä ja tutkimusta täytämme velvoitteita, jotka tulevat julkisuuslaista ja valtioneuvoston viestintäsuosituksesta: viranomaisten tehtävänä on myös tuottaa ja jakaa tietoa. Tämän lehden päärooleissa ovat kemia, fysiikka, metsätiede ja tietojenkäsittelytiede. Metsätieteen alalla laserkeilaus, metsäarvioinnin menetelmän tutkimus on keskittynyt Joensuun yliopiston metsätieteelliseen tiedekuntaan ja Geodeettiseen laitokseen. Tiedekunnassa on meneillään useita laserkeilaukseen liittyviä projekteja. Laserkeilaus on kaukokartoitusmenetelmä, joka tuottaa kolmiulotteista tietoa kasvillisuuden ja maaston rakenteesta. Dendrokronologia puolestaan pyrkii puiden vuosilustojen avulla määrittämään tarkasti puuaineksen iän ja tutkimalla vuosirenkaiden eroavaisuuksia tekemään havaintoja luonnonilmiöistä ja sääoloista. Matemaattis-luonnontieteellisessä tiedekunnassa on kaksi soveltavaan tutkimukseen painottuvaa tutkimuskeskusta. Kemian laitoksen tutkimushankkeista Erikoismateriaalien tutkimuskeskus SMARC:n tehtävä on siirtää yliopistossa kehitettyä materiaalialan osaamista yritysten ja teollisuuden käyttöön. Uusissa materiaaleissa on suuret teolliset kehitysmahdollisuudet. Ne ovat myös maakunnan teollisuuden tärkeä kehittämiskohde. Materiaalialan innovaatioista tehdään tuotteita, koska tulevaisuuden materiaaleille ja niiden laadulle asetetaan yhä suurempia vaatimuksia. Tutkimuskeskuksen toiminnassa kohtaavat kemian laitoksen kansainvälisen tason tieteellinen tutkimus, tieteellinen jatkokoulutus ja laaja tilaustutkimustoiminta alan yritysten kanssa. NINA VENHE Julkaisusihteeri LEENA KONTTINEN Valokuvaajat VARPU HEISKANEN ILKKA KONTTINEN Ulkoasu LEEA WASENIUS Painopaikka SUOMEN GRAAFISET PALVELUT OY Levikki kpl ISSN Univers Joensuun yliopistosta erikoisnumero ilmestyy kahdesti vuodessa. Fysiikan laitos on tutkimustoiminnassaan keskittynyt optiikkaan. Erityisesti diffraktiivisessa optiikassa ja optisessa teknologiassa laitos on kansainvälisesti arvostettu tutkimusyksikkö. Yksi esimerkki alan huippuosaamisesta on yliopiston menestyminen Suomen Akatemian Finland Distinguished Professor Programmen valinnoissa. Finland Distinguished Professor Programmen tavoitteena on vahvistaa suomalaista tieteellistä ja teknologista osaamista sekä kansainvälistää tutkimusjärjestelmäämme. Ohjelmalla myös tuetaan yliopistojen ja tutkimuslaitosten tutkimuksellista erikoistumista sekä luodaan uudenlaista kansainvälistä yhteistyötä yliopistollisen tutkimuksen ja yritysten välille. Saamamme FiDiPro-professori Ari T. Fribergin (Royal Institute of Technology, Ruotsi) arvioidaan kuuluvan maailman optiikan ja fotoniikan tutkijoiden yhden prosentin huippujoukkoon. Hankkeen pääasiallinen tutkimusala on optinen fysiikka. Optiikan ja fotoniikan kehityksellä on merkittävä vaikutus teknologisten innovaatioiden syntyyn 2000-luvulla. Optisilla ilmiöillä, osatekijöillä sekä mikro- ja nanoskaalan laitteilla tulee olemaan erityisen tärkeä rooli tässä kehityksessä. Yhtenä tavoitteena on nostaa Suomi yhdeksi Pohjois-Euroopan johtavista mikro- ja nano-optiikan keskuksista. Hanke on Joensuun yliopiston ja Teknillisen korkeakoulun yhteinen. Suuri osa Joensuun yliopiston tietojenkäsittelytieteen tutkimuksesta on luonteeltaan tieteidenvälistä tutkimusta. Väritutkimusta tehdään tietojenkäsittelytieteen, fysiikan, sovelletun matematiikan ja tilastotieteen yhteisessä InFotonics Center Joensuu -tutkimuskeskuksessa. Sen tutkimusaloilta on tiedekunnasta syntynyt myös spinoffyrityksiä Joensuun seudulle. Lisäksi kansainvälisen tason tutkimus on houkutellut ulkomaisia yrityksiä tutkimusyhteistyöhön keskuksen kanssa. KARI HIPPI, päätoimittaja 3

4 OPTIIKKAA NANOMETRIN TARKKUUDELLA 4

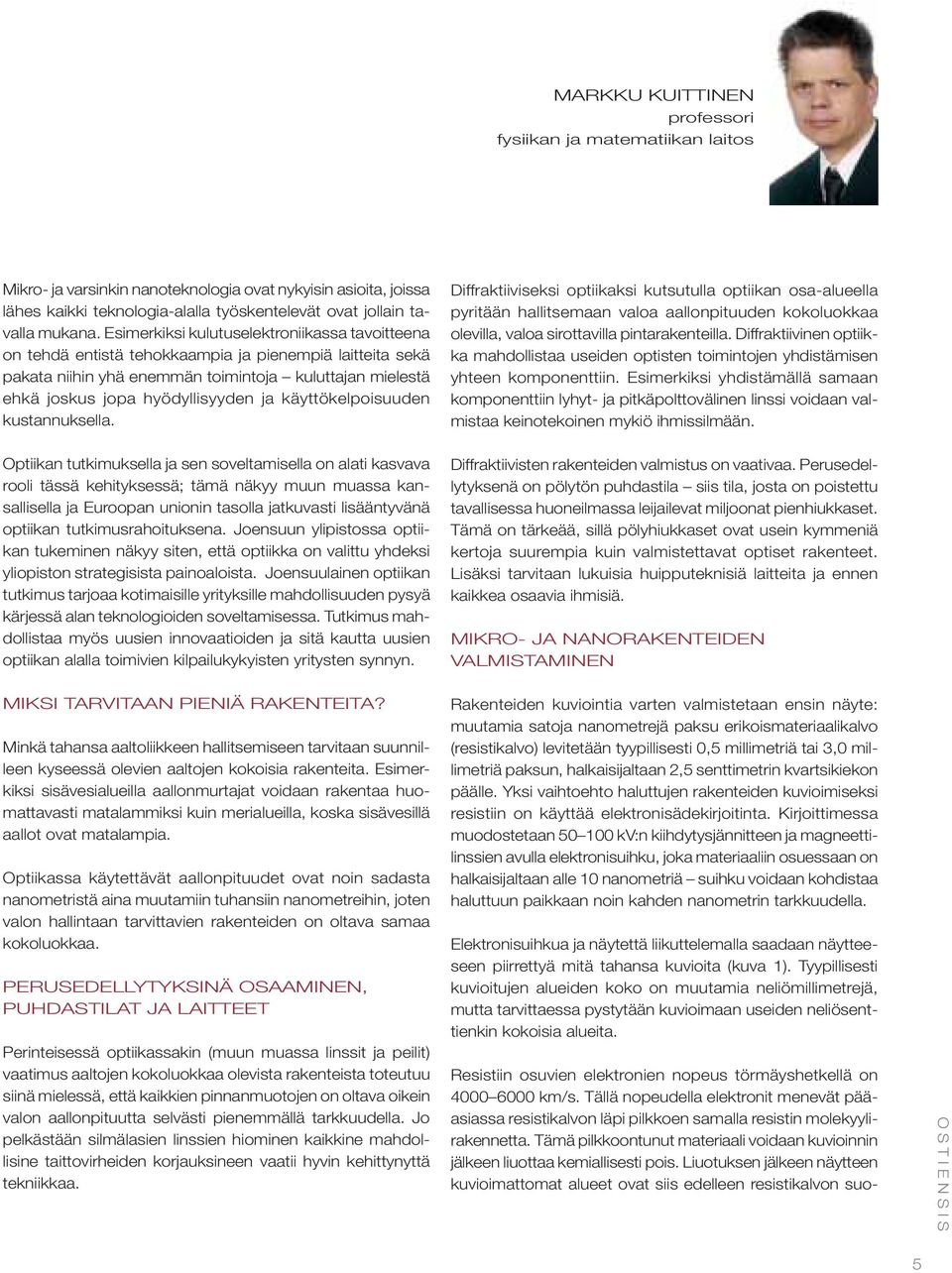

5 MARKKU KUITTINEN professori fysiikan ja matematiikan laitos Mikro- ja varsinkin nanoteknologia ovat nykyisin asioita, joissa lähes kaikki teknologia-alalla työskentelevät ovat jollain tavalla mukana. Esimerkiksi kulutuselektroniikassa tavoitteena on tehdä entistä tehokkaampia ja pienempiä laitteita sekä pakata niihin yhä enemmän toimintoja kuluttajan mielestä ehkä joskus jopa hyödyllisyyden ja käyttökelpoisuuden kustannuksella. Diffraktiiviseksi optiikaksi kutsutulla optiikan osa-alueella pyritään hallitsemaan valoa aallonpituuden kokoluokkaa olevilla, valoa sirottavilla pintarakenteilla. Diffraktiivinen optiikka mahdollistaa useiden optisten toimintojen yhdistämisen yhteen komponenttiin. Esimerkiksi yhdistämällä samaan komponenttiin lyhyt- ja pitkäpolttovälinen linssi voidaan valmistaa keinotekoinen mykiö ihmissilmään. Optiikan tutkimuksella ja sen soveltamisella on alati kasvava rooli tässä kehityksessä; tämä näkyy muun muassa kansallisella ja Euroopan unionin tasolla jatkuvasti lisääntyvänä optiikan tutkimusrahoituksena. Joensuun ylipistossa optiikan tukeminen näkyy siten, että optiikka on valittu yhdeksi yliopiston strategisista painoaloista. Joensuulainen optiikan tutkimus tarjoaa kotimaisille yrityksille mahdollisuuden pysyä kärjessä alan teknologioiden soveltamisessa. Tutkimus mahdollistaa myös uusien innovaatioiden ja sitä kautta uusien optiikan alalla toimivien kilpailukykyisten yritysten synnyn. Diffraktiivisten rakenteiden valmistus on vaativaa. Perusedellytyksenä on pölytön puhdastila siis tila, josta on poistettu tavallisessa huoneilmassa leijailevat miljoonat pienhiukkaset. Tämä on tärkeää, sillä pölyhiukkaset ovat usein kymmeniä kertoja suurempia kuin valmistettavat optiset rakenteet. Lisäksi tarvitaan lukuisia huipputeknisiä laitteita ja ennen kaikkea osaavia ihmisiä. MIKRO- JA NANORAKENTEIDEN VALMISTAMINEN MIKSI TARVITAAN PIENIÄ RAKENTEITA? Minkä tahansa aaltoliikkeen hallitsemiseen tarvitaan suunnilleen kyseessä olevien aaltojen kokoisia rakenteita. Esimerkiksi sisävesialueilla aallonmurtajat voidaan rakentaa huomattavasti matalammiksi kuin merialueilla, koska sisävesillä aallot ovat matalampia. Optiikassa käytettävät aallonpituudet ovat noin sadasta nanometristä aina muutamiin tuhansiin nanometreihin, joten valon hallintaan tarvittavien rakenteiden on oltava samaa kokoluokkaa. PERUSEDELLYTYKSINÄ OSAAMINEN, PUHDASTILAT JA LAITTEET Perinteisessä optiikassakin (muun muassa linssit ja peilit) vaatimus aaltojen kokoluokkaa olevista rakenteista toteutuu siinä mielessä, että kaikkien pinnanmuotojen on oltava oikein valon aallonpituutta selvästi pienemmällä tarkkuudella. Jo pelkästään silmälasien linssien hiominen kaikkine mahdollisine taittovirheiden korjauksineen vaatii hyvin kehittynyttä tekniikkaa. Rakenteiden kuviointia varten valmistetaan ensin näyte: muutamia satoja nanometrejä paksu erikoismateriaalikalvo (resistikalvo) levitetään tyypillisesti 0,5 millimetriä tai 3,0 millimetriä paksun, halkaisijaltaan 2,5 senttimetrin kvartsikiekon päälle. Yksi vaihtoehto haluttujen rakenteiden kuvioimiseksi resistiin on käyttää elektronisädekirjoitinta. Kirjoittimessa muodostetaan kv:n kiihdytysjännitteen ja magneettilinssien avulla elektronisuihku, joka materiaaliin osuessaan on halkaisijaltaan alle 10 nanometriä suihku voidaan kohdistaa haluttuun paikkaan noin kahden nanometrin tarkkuudella. Elektronisuihkua ja näytettä liikuttelemalla saadaan näytteeseen piirrettyä mitä tahansa kuvioita (kuva 1). Tyypillisesti kuvioitujen alueiden koko on muutamia neliömillimetrejä, mutta tarvittaessa pystytään kuvioimaan useiden neliösenttienkin kokoisia alueita. Resistiin osuvien elektronien nopeus törmäyshetkellä on km/s. Tällä nopeudella elektronit menevät pääasiassa resistikalvon läpi pilkkoen samalla resistin molekyylirakennetta. Tämä pilkkoontunut materiaali voidaan kuvioinnin jälkeen liuottaa kemiallisesti pois. Liuotuksen jälkeen näytteen kuvioimattomat alueet ovat siis edelleen resistikalvon suo- 5

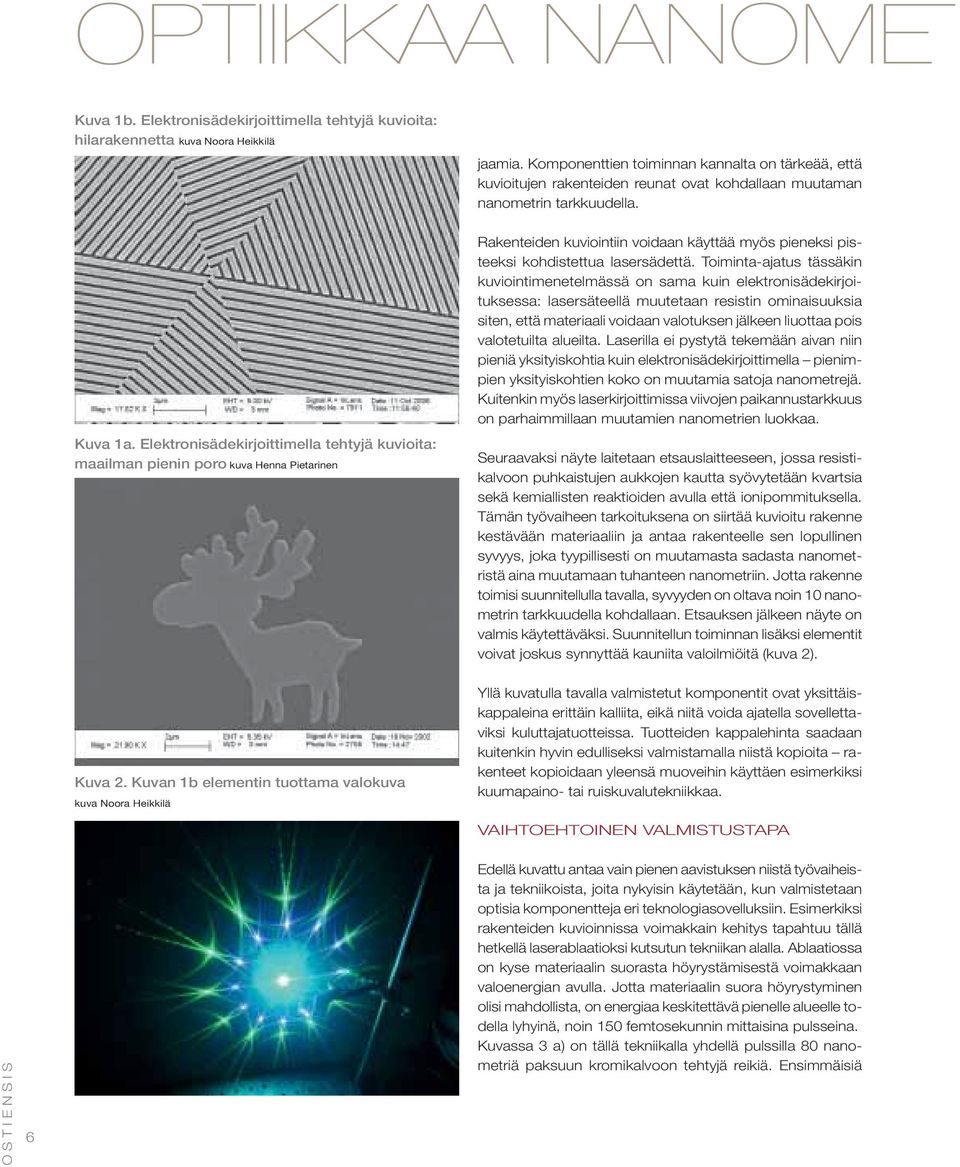

6 OPTIIKKAA NANOMET Kuva 1b. Elektronisädekirjoittimella tehtyjä kuvioita: hilarakennetta kuva Noora Heikkilä Kuva 1a. Elektronisädekirjoittimella tehtyjä kuvioita: maailman pienin poro kuva Henna Pietarinen Kuva 2. Kuvan 1b elementin tuottama valokuva kuva Noora Heikkilä jaamia. Komponenttien toiminnan kannalta on tärkeää, että kuvioitujen rakenteiden reunat ovat kohdallaan muutaman nanometrin tarkkuudella. Rakenteiden kuviointiin voidaan käyttää myös pieneksi pisteeksi kohdistettua lasersädettä. Toiminta-ajatus tässäkin kuviointimenetelmässä on sama kuin elektronisädekirjoituksessa: lasersäteellä muutetaan resistin ominaisuuksia siten, että materiaali voidaan valotuksen jälkeen liuottaa pois valotetuilta alueilta. Laserilla ei pystytä tekemään aivan niin pieniä yksityiskohtia kuin elektronisädekirjoittimella pienimpien yksityiskohtien koko on muutamia satoja nanometrejä. Kuitenkin myös laserkirjoittimissa viivojen paikannustarkkuus on parhaimmillaan muutamien nanometrien luokkaa. Seuraavaksi näyte laitetaan etsauslaitteeseen, jossa resistikalvoon puhkaistujen aukkojen kautta syövytetään kvartsia sekä kemiallisten reaktioiden avulla että ionipommituksella. Tämän työvaiheen tarkoituksena on siirtää kuvioitu rakenne kestävään materiaaliin ja antaa rakenteelle sen lopullinen syvyys, joka tyypillisesti on muutamasta sadasta nanometristä aina muutamaan tuhanteen nanometriin. Jotta rakenne toimisi suunnitellulla tavalla, syvyyden on oltava noin 10 nanometrin tarkkuudella kohdallaan. Etsauksen jälkeen näyte on valmis käytettäväksi. Suunnitellun toiminnan lisäksi elementit voivat joskus synnyttää kauniita valoilmiöitä (kuva 2). Yllä kuvatulla tavalla valmistetut komponentit ovat yksittäiskappaleina erittäin kalliita, eikä niitä voida ajatella sovellettaviksi kuluttajatuotteissa. Tuotteiden kappalehinta saadaan kuitenkin hyvin edulliseksi valmistamalla niistä kopioita rakenteet kopioidaan yleensä muoveihin käyttäen esimerkiksi kuumapaino- tai ruiskuvalutekniikkaa. VAIHTOEHTOINEN VALMISTUSTAPA 6 Edellä kuvattu antaa vain pienen aavistuksen niistä työvaiheista ja tekniikoista, joita nykyisin käytetään, kun valmistetaan optisia komponentteja eri teknologiasovelluksiin. Esimerkiksi rakenteiden kuvioinnissa voimakkain kehitys tapahtuu tällä hetkellä laserablaatioksi kutsutun tekniikan alalla. Ablaatiossa on kyse materiaalin suorasta höyrystämisestä voimakkaan valoenergian avulla. Jotta materiaalin suora höyrystyminen olisi mahdollista, on energiaa keskitettävä pienelle alueelle todella lyhyinä, noin 150 femtosekunnin mittaisina pulsseina. Kuvassa 3 a) on tällä tekniikalla yhdellä pulssilla 80 nanometriä paksuun kromikalvoon tehtyjä reikiä. Ensimmäisiä

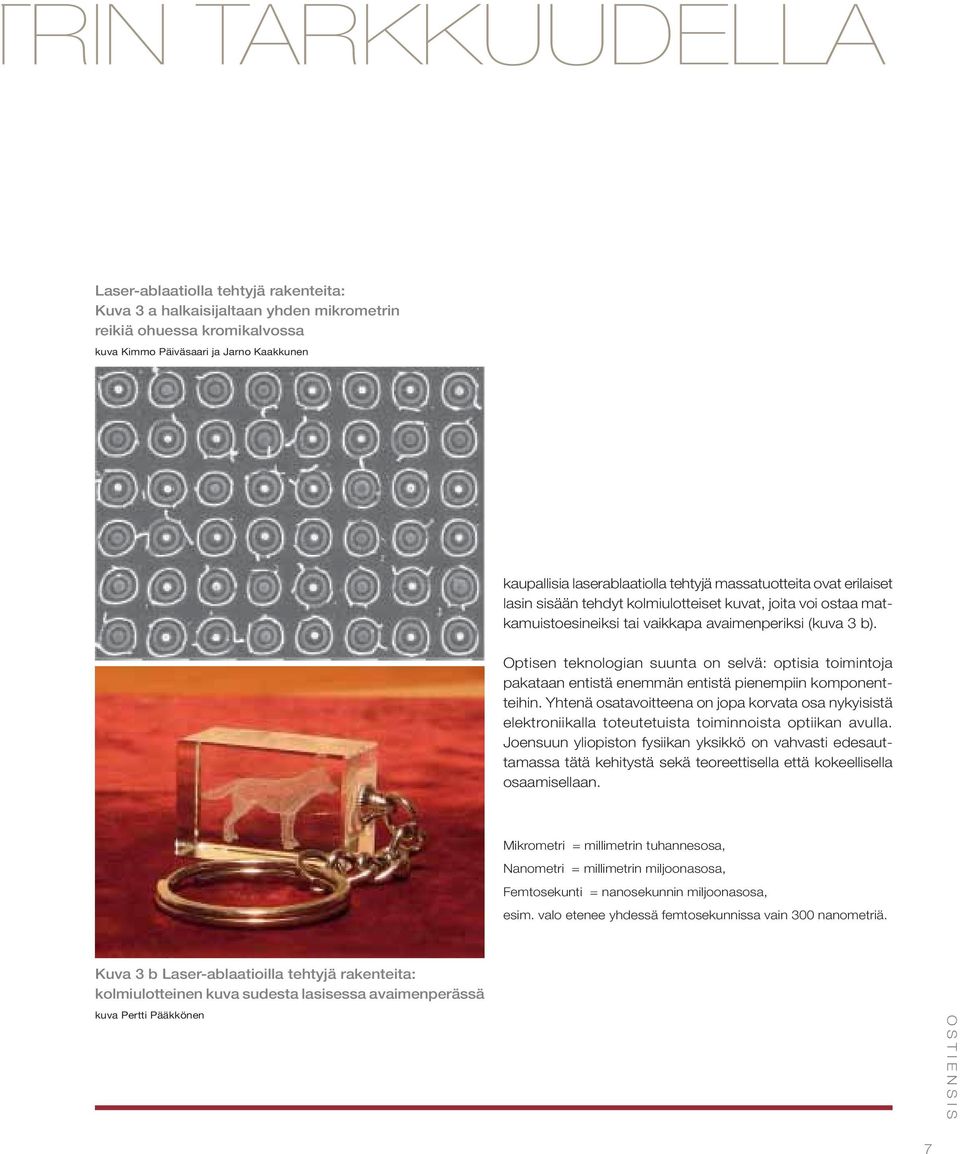

7 RIN TARKKUUDELLA Laser-ablaatiolla tehtyjä rakenteita: Kuva 3 a halkaisijaltaan yhden mikrometrin reikiä ohuessa kromikalvossa kuva Kimmo Päiväsaari ja Jarno Kaakkunen kaupallisia laserablaatiolla tehtyjä massatuotteita ovat erilaiset lasin sisään tehdyt kolmiulotteiset kuvat, joita voi ostaa matkamuistoesineiksi tai vaikkapa avaimenperiksi (kuva 3 b). Optisen teknologian suunta on selvä: optisia toimintoja pakataan entistä enemmän entistä pienempiin komponentteihin. Yhtenä osatavoitteena on jopa korvata osa nykyisistä elektroniikalla toteutetuista toiminnoista optiikan avulla. Joensuun yliopiston fysiikan yksikkö on vahvasti edesauttamassa tätä kehitystä sekä teoreettisella että kokeellisella osaamisellaan. Mikrometri = millimetrin tuhannesosa, Nanometri = millimetrin miljoonasosa, Femtosekunti = nanosekunnin miljoonasosa, esim. valo etenee yhdessä femtosekunnissa vain 300 nanometriä. Kuva 3 b Laser-ablaatioilla tehtyjä rakenteita: kolmiulotteinen kuva sudesta lasisessa avaimenperässä kuva Pertti Pääkkönen 7

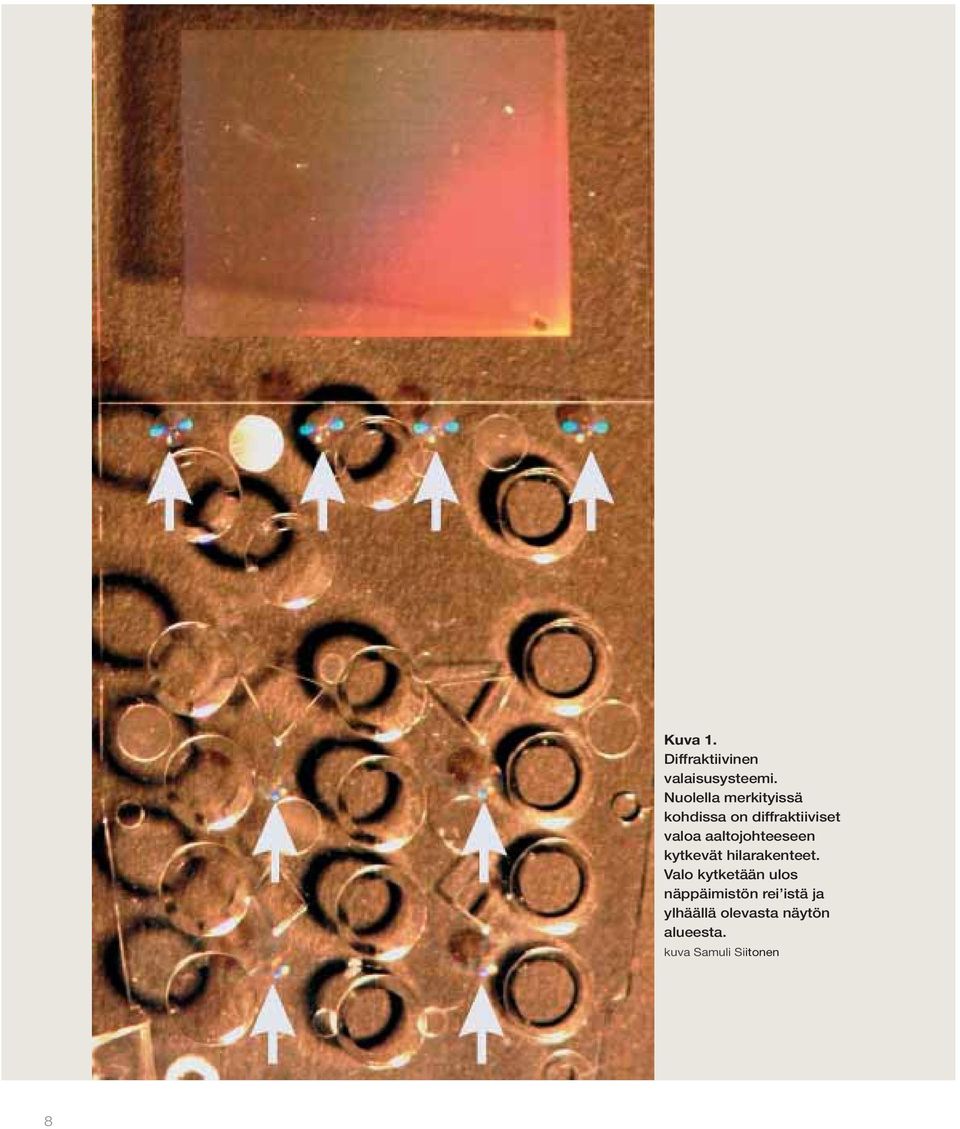

8 Kuva 1. Diffraktiivinen valaisusysteemi. Nuolella merkityissä kohdissa on diffraktiiviset valoa aaltojohteeseen kytkevät hilarakenteet. Valo kytketään ulos näppäimistön rei istä ja ylhäällä olevasta näytön alueesta. kuva Samuli Siitonen 8

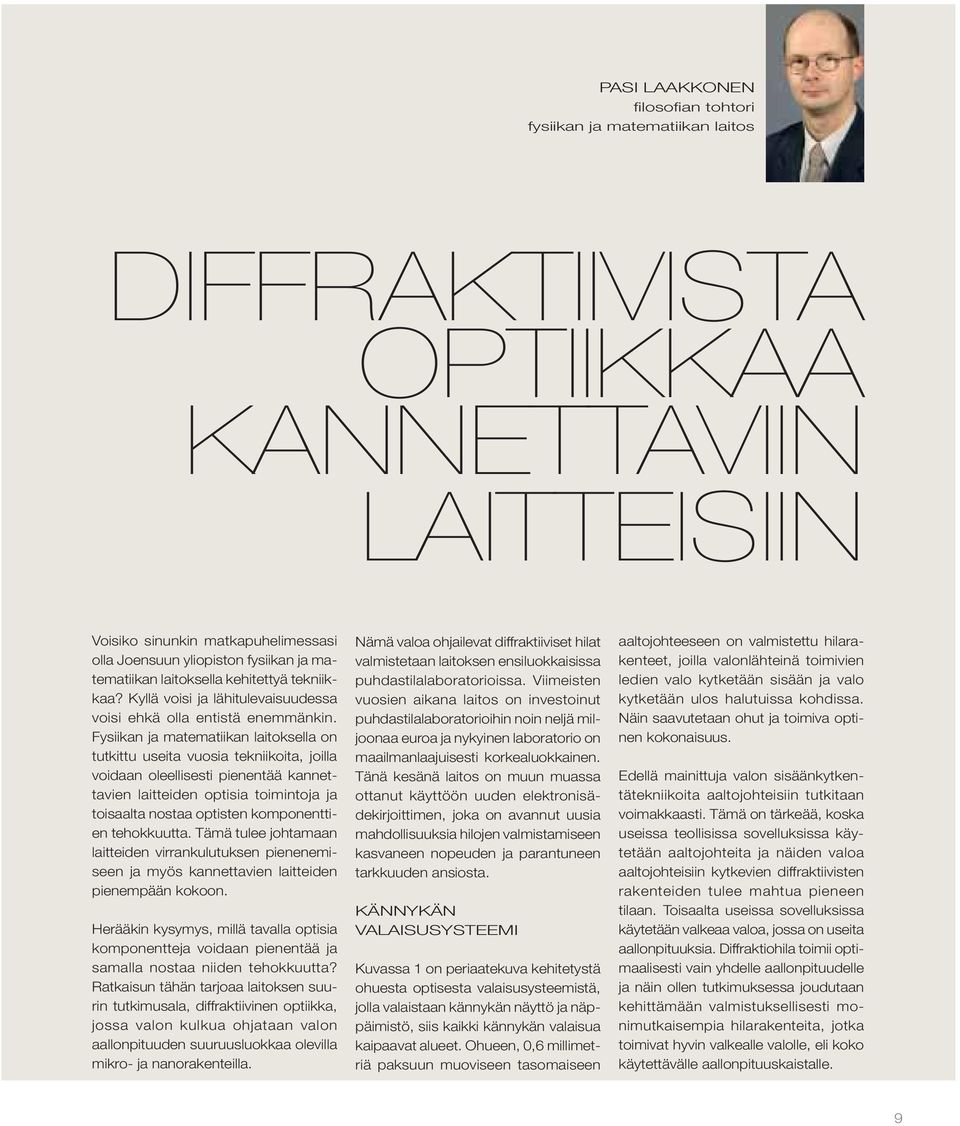

9 PASI LAAKKONEN fi losofi an tohtori fysiikan ja matematiikan laitos DIFFRAKTIIVISTA OPTIIKKAA KANNETTAVIIN LAITTEISIIN Voisiko sinunkin matkapuhelimessasi olla Joensuun yliopiston fysiikan ja matematiikan laitoksella kehitettyä tekniikkaa? Kyllä voisi ja lähitulevaisuudessa voisi ehkä olla entistä enemmänkin. Fysiikan ja matematiikan laitoksella on tutkittu useita vuosia tekniikoita, joilla voidaan oleellisesti pienentää kannettavien laitteiden optisia toimintoja ja toisaalta nostaa optisten komponenttien tehokkuutta. Tämä tulee johtamaan laitteiden virrankulutuksen pienenemiseen ja myös kannettavien laitteiden pienempään kokoon. Herääkin kysymys, millä tavalla optisia komponentteja voidaan pienentää ja samalla nostaa niiden tehokkuutta? Ratkaisun tähän tarjoaa laitoksen suurin tutkimusala, diffraktiivinen optiikka, jossa valon kulkua ohjataan valon aallonpituuden suuruusluokkaa olevilla mikro- ja nanorakenteilla. Nämä valoa ohjailevat diffraktiiviset hilat valmistetaan laitoksen ensiluokkaisissa puhdastilalaboratorioissa. Viimeisten vuosien aikana laitos on investoinut puhdastilalaboratorioihin noin neljä miljoonaa euroa ja nykyinen laboratorio on maailmanlaajuisesti korkealuokkainen. Tänä kesänä laitos on muun muassa ottanut käyttöön uuden elektronisädekirjoittimen, joka on avannut uusia mahdollisuuksia hilojen valmistamiseen kasvaneen nopeuden ja parantuneen tarkkuuden ansiosta. KÄNNYKÄN VALAISUSYSTEEMI Kuvassa 1 on periaatekuva kehitetystä ohuesta optisesta valaisusysteemistä, jolla valaistaan kännykän näyttö ja näppäimistö, siis kaikki kännykän valaisua kaipaavat alueet. Ohueen, 0,6 millimetriä paksuun muoviseen tasomaiseen aaltojohteeseen on valmistettu hilarakenteet, joilla valonlähteinä toimivien ledien valo kytketään sisään ja valo kytketään ulos halutuissa kohdissa. Näin saavutetaan ohut ja toimiva optinen kokonaisuus. Edellä mainittuja valon sisäänkytkentätekniikoita aaltojohteisiin tutkitaan voimakkaasti. Tämä on tärkeää, koska useissa teollisissa sovelluksissa käytetään aaltojohteita ja näiden valoa aaltojohteisiin kytkevien diffraktiivisten rakenteiden tulee mahtua pieneen tilaan. Toisaalta useissa sovelluksissa käytetään valkeaa valoa, jossa on useita aallonpituuksia. Diffraktiohila toimii optimaalisesti vain yhdelle aallonpituudelle ja näin ollen tutkimuksessa joudutaan kehittämään valmistuksellisesti monimutkaisempia hilarakenteita, jotka toimivat hyvin valkealle valolle, eli koko käytettävälle aallonpituuskaistalle. 9

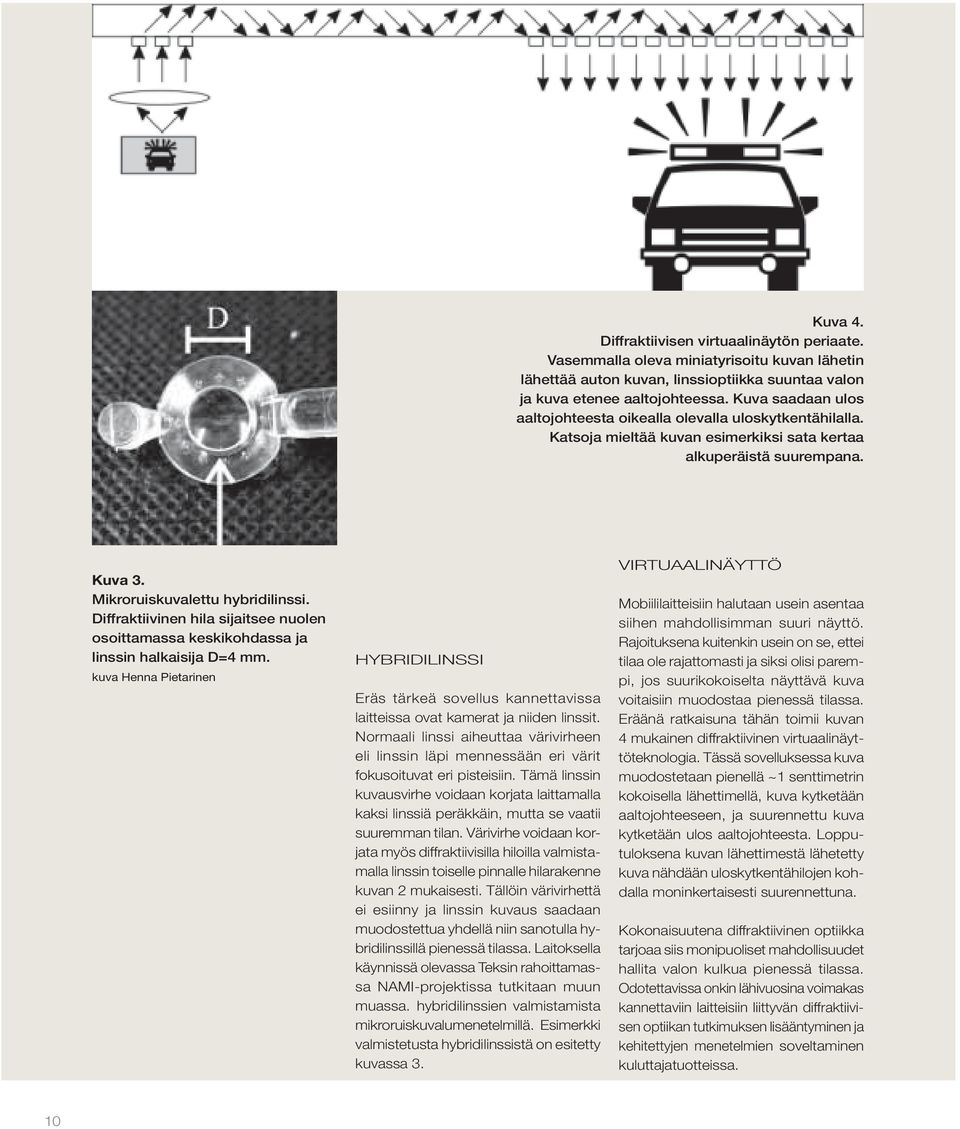

10 Kuva 4. Diffraktiivisen virtuaalinäytön periaate. Vasemmalla oleva miniatyrisoitu kuvan lähetin lähettää auton kuvan, linssioptiikka suuntaa valon ja kuva etenee aaltojohteessa. Kuva saadaan ulos aaltojohteesta oikealla olevalla uloskytkentähilalla. Katsoja mieltää kuvan esimerkiksi sata kertaa alkuperäistä suurempana. 10 Kuva 3. Mikroruiskuvalettu hybridilinssi. Diffraktiivinen hila sijaitsee nuolen osoittamassa keskikohdassa ja linssin halkaisija D=4 mm. kuva Henna Pietarinen HYBRIDILINSSI Eräs tärkeä sovellus kannettavissa laitteissa ovat kamerat ja niiden linssit. Normaali linssi aiheuttaa värivirheen eli linssin läpi mennessään eri värit fokusoituvat eri pisteisiin. Tämä linssin kuvausvirhe voidaan korjata laittamalla kaksi linssiä peräkkäin, mutta se vaatii suuremman tilan. Värivirhe voidaan korjata myös diffraktiivisilla hiloilla valmistamalla linssin toiselle pinnalle hilarakenne kuvan 2 mukaisesti. Tällöin värivirhettä ei esiinny ja linssin kuvaus saadaan muodostettua yhdellä niin sanotulla hybridilinssillä pienessä tilassa. Laitoksella käynnissä olevassa Teksin rahoittamassa NAMI-projektissa tutkitaan muun muassa. hybridilinssien valmistamista mikroruiskuvalumenetelmillä. Esimerkki valmistetusta hybridilinssistä on esitetty kuvassa 3. VIRTUAALINÄYTTÖ Mobiililaitteisiin halutaan usein asentaa siihen mahdollisimman suuri näyttö. Rajoituksena kuitenkin usein on se, ettei tilaa ole rajattomasti ja siksi olisi parempi, jos suurikokoiselta näyttävä kuva voitaisiin muodostaa pienessä tilassa. Eräänä ratkaisuna tähän toimii kuvan 4 mukainen diffraktiivinen virtuaalinäyttöteknologia. Tässä sovelluksessa kuva muodostetaan pienellä ~1 senttimetrin kokoisella lähettimellä, kuva kytketään aaltojohteeseen, ja suurennettu kuva kytketään ulos aaltojohteesta. Lopputuloksena kuvan lähettimestä lähetetty kuva nähdään uloskytkentähilojen kohdalla moninkertaisesti suurennettuna. Kokonaisuutena diffraktiivinen optiikka tarjoaa siis monipuoliset mahdollisuudet hallita valon kulkua pienessä tilassa. Odotettavissa onkin lähivuosina voimakas kannettaviin laitteisiin liittyvän diffraktiivisen optiikan tutkimuksen lisääntyminen ja kehitettyjen menetelmien soveltaminen kuluttajatuotteissa.

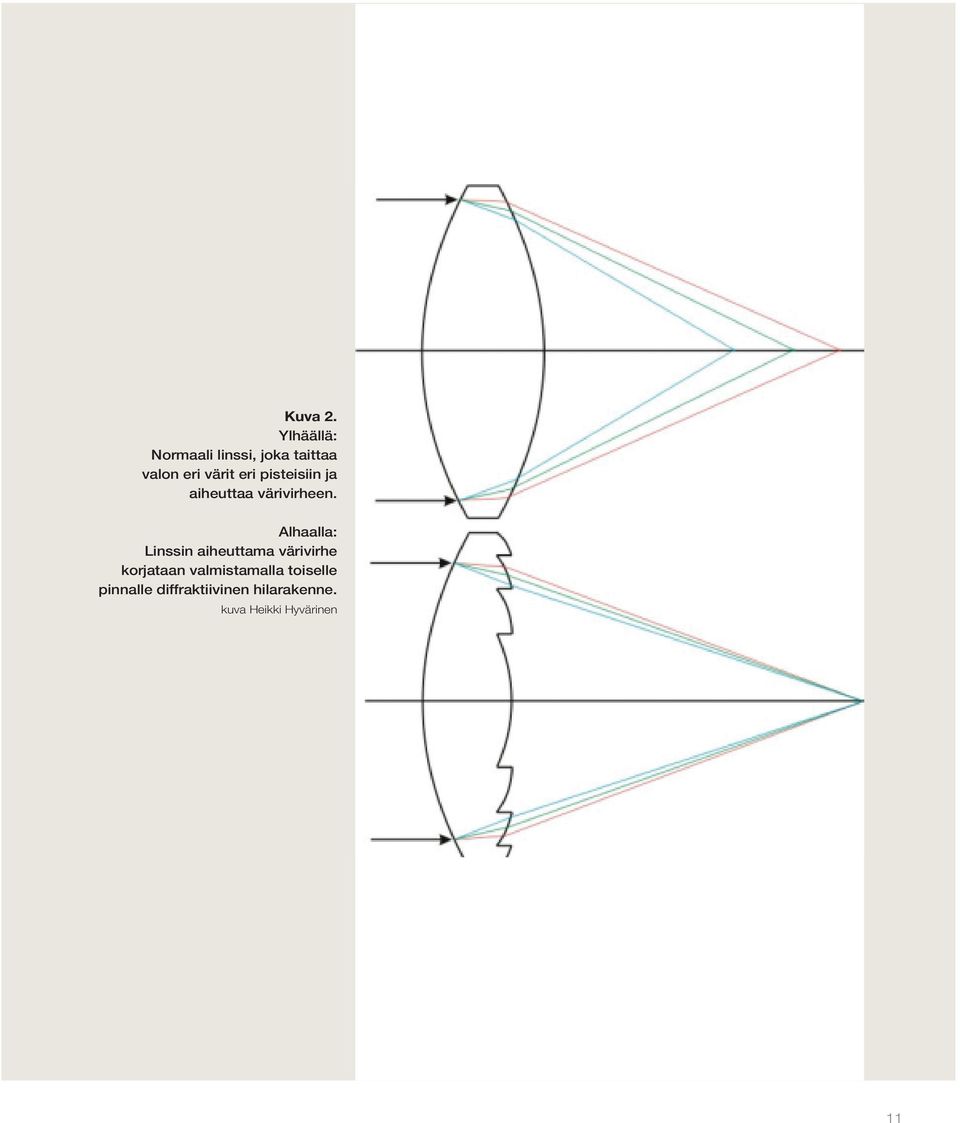

11 Kuva 2. Ylhäällä: Normaali linssi, joka taittaa valon eri värit eri pisteisiin ja aiheuttaa värivirheen. Alhaalla: Linssin aiheuttama värivirhe korjataan valmistamalla toiselle pinnalle diffraktiivinen hilarakenne. kuva Heikki Hyvärinen 11

12 IN FOTO NICS CENTER JOENSUU 12

13 MARKKU HAUTA-KASARI johtaja InFotonics Center Joensuu InFotonics Center Joensuu on Joensuun yliopiston fysiikan ja matematiikan sekä tietojenkäsittelytieteen ja tilastotieteen laitosten yhteinen soveltavan tutkimuksen laboratorio. Joensuun yliopiston fysiikan tutkimuksessa optiikka on ollut päätutkimusala yli 30 vuoden ajan. Tutkimus on kansainvälisesti tunnettua ja fysiikan henkilöstö muodostaa 75 työntekijällään selkeästi Suomen suurimman optiikan tutkimuksen yksikön. Optiikan tutkimuksen alat ovat aalto-optinen teknologia, optinen materiaalitutkimus ja spektrinen väritutkimus. Tietojenkäsittelytieteen ja tilastotieteen laitos on kasvanut viimeisten vuosien aikana merkittävästi ja tällä hetkellä laitoksella työskentelee 85 työntekijää. Laitoksen tutkimusalat ovat medialaskenta ja opetusteknologia, lisäksi opetuksessa ohjelmistotuotanto on keskeisessä asemassa. Medialaskennassa eräs keskeinen tutkimusala on väritutkimus, missä tutkimus on kansainvälisesti tunnustettua. Väritutkimusryhmä, jonka juuret ovat 80-luvun alkupuoliskolla, on fysiikan ja tietojenkäsittelytieteen yhteinen ryhmä, jossa työskentelee 25 henkeä. Kyseessä on hyvin poikkitieteellinen tutkimusryhmä, ja se muodostuu yhteistyökumppaneineen fysiikan, tietojenkäsittelytieteen, sovelletun matematiikan, tietotekniikan, havaintopsykologian ja tilastotieteen osaajista. InFotonics Center Joensuu aloitti toimintansa syyskuussa 2003 fysiikan ja tietojenkäsittelytieteen laitosten yhteisenä projektina. Rahoitus tutkimuskeskukselle saatiin Euroopan aluekehitysrahaston (EAKR) ohjelman TE-keskuksen toimintaympäristötukena ja Pohjois-Karjalan maakuntaliiton rahoituksesta. Tällä rahoituksella InFotonics Center Joensuussa on työskennellyt 12 henkeä: johtaja, projektikoordinaattori, projektisihteeri, 2 johtavaa tutkijaa, laboratorioinsinööri, 4 tutkijaa ja 2 suunnittelijaa. Vuodesta 2003 lähtien InFotonics Center Joensuu on toteuttanut yli 30 yritystoimeksiantoa, jotka ovat olleet tutkimusalueisiimme liittyviä soveltavan tutkimuksen projekteja, esiselvityksiä ja konseptin suunnitteluja. Lisäksi olemme generoineet soveltavan tutkimuksen tutkimusprojekteja muiden tutkimusorganisaatioiden ja korkean teknologian yritysten kanssa. Tällä hetkellä keskus on mukana seitsemässä Tekes-rahoitteisessa tutkimusprojektissa. InFotonics Center Joensuulla on hyvä yhteistyöverkosto alan parhaiden ulkomaisten väritutkimuslaboratorioiden kanssa. InFotonics Center Joensuun tehtävänä on toimia siltana Joensuun yliopiston perustutkimuksen ja tutkimustuloksia hyödyntävän teollisuuden välillä. Kansainvälistä tutkimusyhteistyötä on myös ulkomaisten yritysten kanssa. Yhteistyöyrityksiä ovat muun muassa Samsung Electronics, Etelä-Korea, Daimler-Chrysler, Saksa, Denso Corporation, Japani ja WinGlobal, Taiwan. Nykyisin InFotonics Center Joensuun päärahoitus koostuu hankkeesta InFotonics Center Joensuu toiminnan kehittäminen, joka kuuluu Euregio Karelia naapuruusohjelmaan. Hankkeen toteutusaika on , ja sen kokonaisrahoitus on euroa, missä kansallinen rahoitusosuus tulee Tekesiltä. Hankkeessa on yritysosapuolina mukana viisi yritystä: Metso Paper Oyj, M-real Oyj, Mäntsälän saha Oy, PunaMusta Oy ja Stora Enso Oyj. Hankkeessa on mukana kolme venäläistä yliopistoa: Pietarin valtionyliopisto, Pietarin valtion tekninen yliopisto ja Petroskoin valtionyliopisto. Hanke koostuu viidestä tutkimuskokonaisuudesta, jotka ovat: paperi- ja painoteollisuuden värimittaus ja analyysi, spektrikuvaformaatin standardointi, paperiteollisuuden optiset mittaukset (kiintoainemittaus ja pinnan laadunmittaus), nanorakenteiden sovellukset fotoniikassa ja tulevaisuuden näyttölaitetekniikoissa, sekä taideteosten värimittaus ja analyysi. 13

14 14

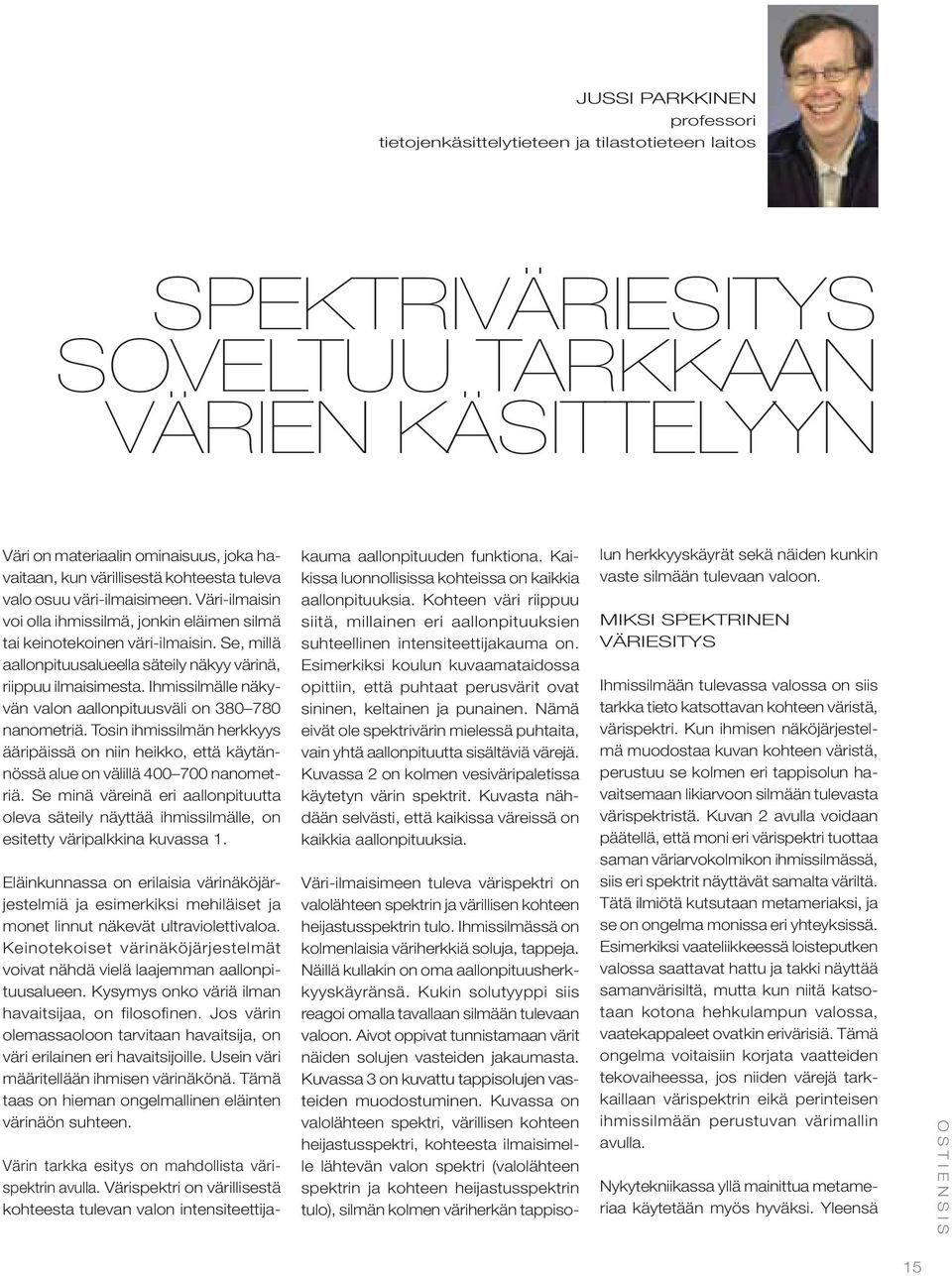

15 JUSSI PARKKINEN professori tietojenkäsittelytieteen ja tilastotieteen laitos SPEKTRIVÄRIESITYS SOVELTUU TARKKAAN VÄRIEN KÄSITTELYYN Väri on materiaalin ominaisuus, joka havaitaan, kun värillisestä kohteesta tuleva valo osuu väri-ilmaisimeen. Väri-ilmaisin voi olla ihmissilmä, jonkin eläimen silmä tai keinotekoinen väri-ilmaisin. Se, millä aallonpituusalueella säteily näkyy värinä, riippuu ilmaisimesta. Ihmissilmälle näkyvän valon aallonpituusväli on nanometriä. Tosin ihmissilmän herkkyys ääripäissä on niin heikko, että käytännössä alue on välillä nanometriä. Se minä väreinä eri aallonpituutta oleva säteily näyttää ihmissilmälle, on esitetty väripalkkina kuvassa 1. Eläinkunnassa on erilaisia värinäköjärjestelmiä ja esimerkiksi mehiläiset ja monet linnut näkevät ultraviolettivaloa. Keinotekoiset värinäköjärjestelmät voivat nähdä vielä laajemman aallonpituusalueen. Kysymys onko väriä ilman havaitsijaa, on filosofinen. Jos värin olemassaoloon tarvitaan havaitsija, on väri erilainen eri havaitsijoille. Usein väri määritellään ihmisen värinäkönä. Tämä taas on hieman ongelmallinen eläinten värinäön suhteen. Värin tarkka esitys on mahdollista värispektrin avulla. Värispektri on värillisestä kohteesta tulevan valon intensiteettijakauma aallonpituuden funktiona. Kaikissa luonnollisissa kohteissa on kaikkia aallonpituuksia. Kohteen väri riippuu siitä, millainen eri aallonpituuksien suhteellinen intensiteettijakauma on. Esimerkiksi koulun kuvaamataidossa opittiin, että puhtaat perusvärit ovat sininen, keltainen ja punainen. Nämä eivät ole spektrivärin mielessä puhtaita, vain yhtä aallonpituutta sisältäviä värejä. Kuvassa 2 on kolmen vesiväripaletissa käytetyn värin spektrit. Kuvasta nähdään selvästi, että kaikissa väreissä on kaikkia aallonpituuksia. Väri-ilmaisimeen tuleva värispektri on valolähteen spektrin ja värillisen kohteen heijastusspektrin tulo. Ihmissilmässä on kolmenlaisia väriherkkiä soluja, tappeja. Näillä kullakin on oma aallonpituusherkkyyskäyränsä. Kukin solutyyppi siis reagoi omalla tavallaan silmään tulevaan valoon. Aivot oppivat tunnistamaan värit näiden solujen vasteiden jakaumasta. Kuvassa 3 on kuvattu tappisolujen vasteiden muodostuminen. Kuvassa on valolähteen spektri, värillisen kohteen heijastusspektri, kohteesta ilmaisimelle lähtevän valon spektri (valolähteen spektrin ja kohteen heijastusspektrin tulo), silmän kolmen väriherkän tappiso- lun herkkyyskäyrät sekä näiden kunkin vaste silmään tulevaan valoon. MIKSI SPEKTRINEN VÄRIESITYS Ihmissilmään tulevassa valossa on siis tarkka tieto katsottavan kohteen väristä, värispektri. Kun ihmisen näköjärjestelmä muodostaa kuvan kohteen väristä, perustuu se kolmen eri tappisolun havaitsemaan likiarvoon silmään tulevasta värispektristä. Kuvan 2 avulla voidaan päätellä, että moni eri värispektri tuottaa saman väriarvokolmikon ihmissilmässä, siis eri spektrit näyttävät samalta väriltä. Tätä ilmiötä kutsutaan metameriaksi, ja se on ongelma monissa eri yhteyksissä. Esimerkiksi vaateliikkeessä loisteputken valossa saattavat hattu ja takki näyttää samanvärisiltä, mutta kun niitä katsotaan kotona hehkulampun valossa, vaatekappaleet ovatkin erivärisiä. Tämä ongelma voitaisiin korjata vaatteiden tekovaiheessa, jos niiden värejä tarkkaillaan värispektrin eikä perinteisen ihmissilmään perustuvan värimallin avulla. Nykytekniikassa yllä mainittua metameriaa käytetään myös hyväksi. Yleensä 15

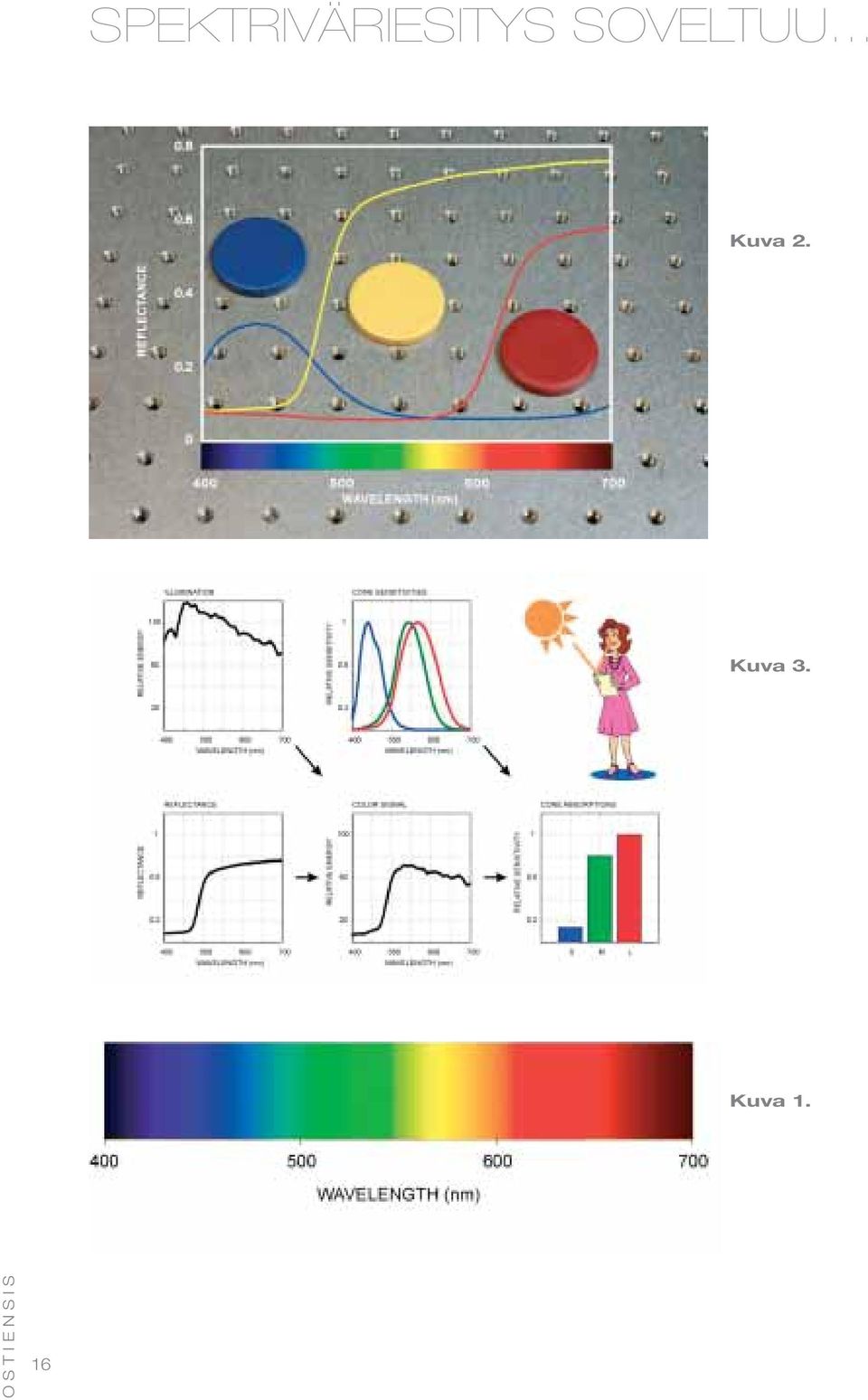

16 SPEKTRIVÄRIESITYS SOVELTUU... Kuva 2. Kuva 3. Kuva 1. 16
