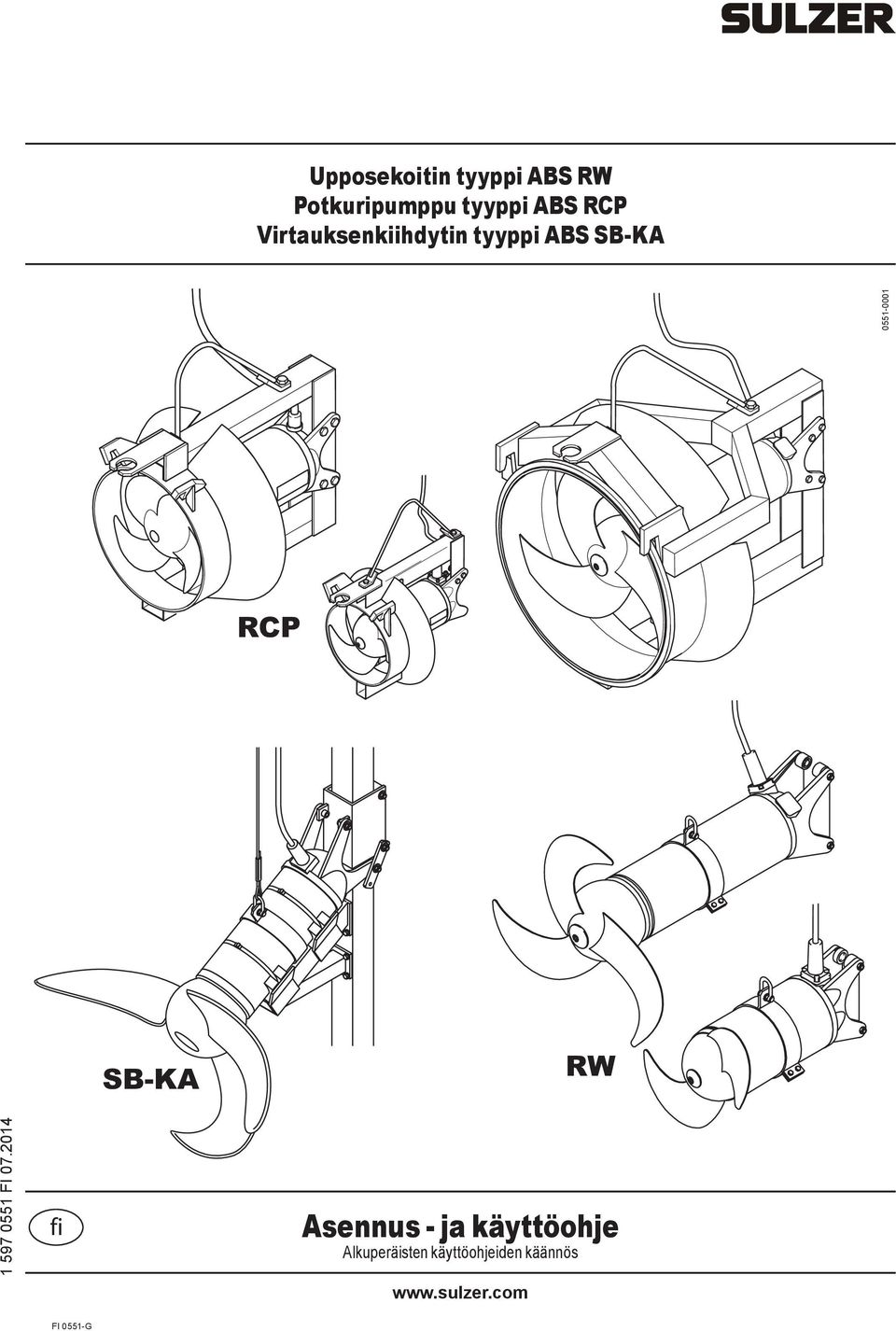

1 Upposekoitin tyyppi ABS RW Potkuripumppu tyyppi ABS RCP Virtauksenkiihdytin tyyppi ABS SB-KA RCP SB-KA RW FI fi Asennus - ja käyttöohje Alkuperäisten käyttöohjeiden käännös

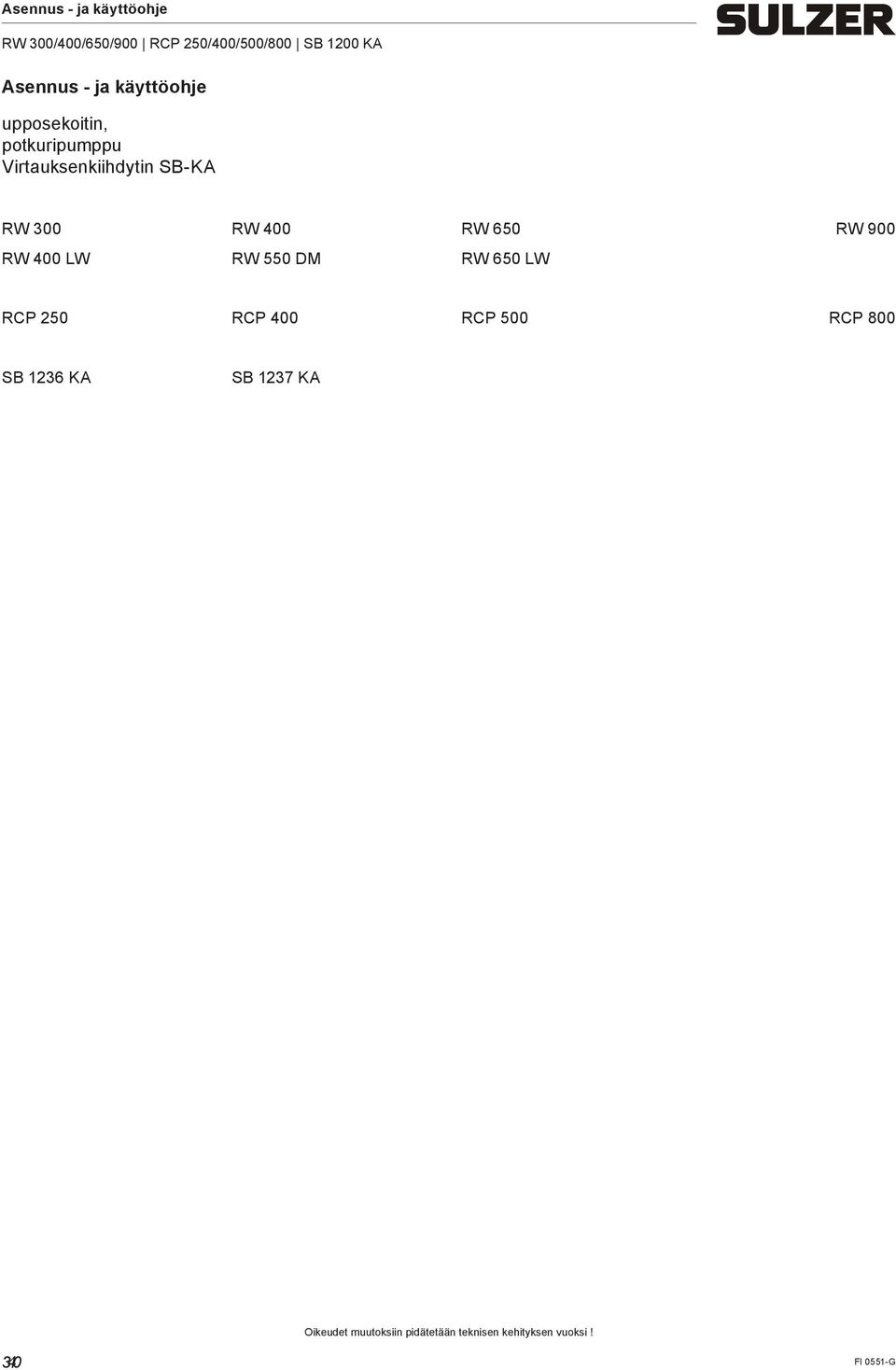

2 Asennus - ja käyttöohje upposekoitin, potkuripumppu Virtauksenkiihdytin SB-KA RW 300 RW 400 RW 650 RW 900 RW 400 LW RW 550 DM RW 650 LW RCP 250 RCP 400 RCP 500 RCP 800 SB 1236 KA SB 1237 KA Oikeudet muutoksiin pidätetään teknisen kehityksen vuoksi! 340

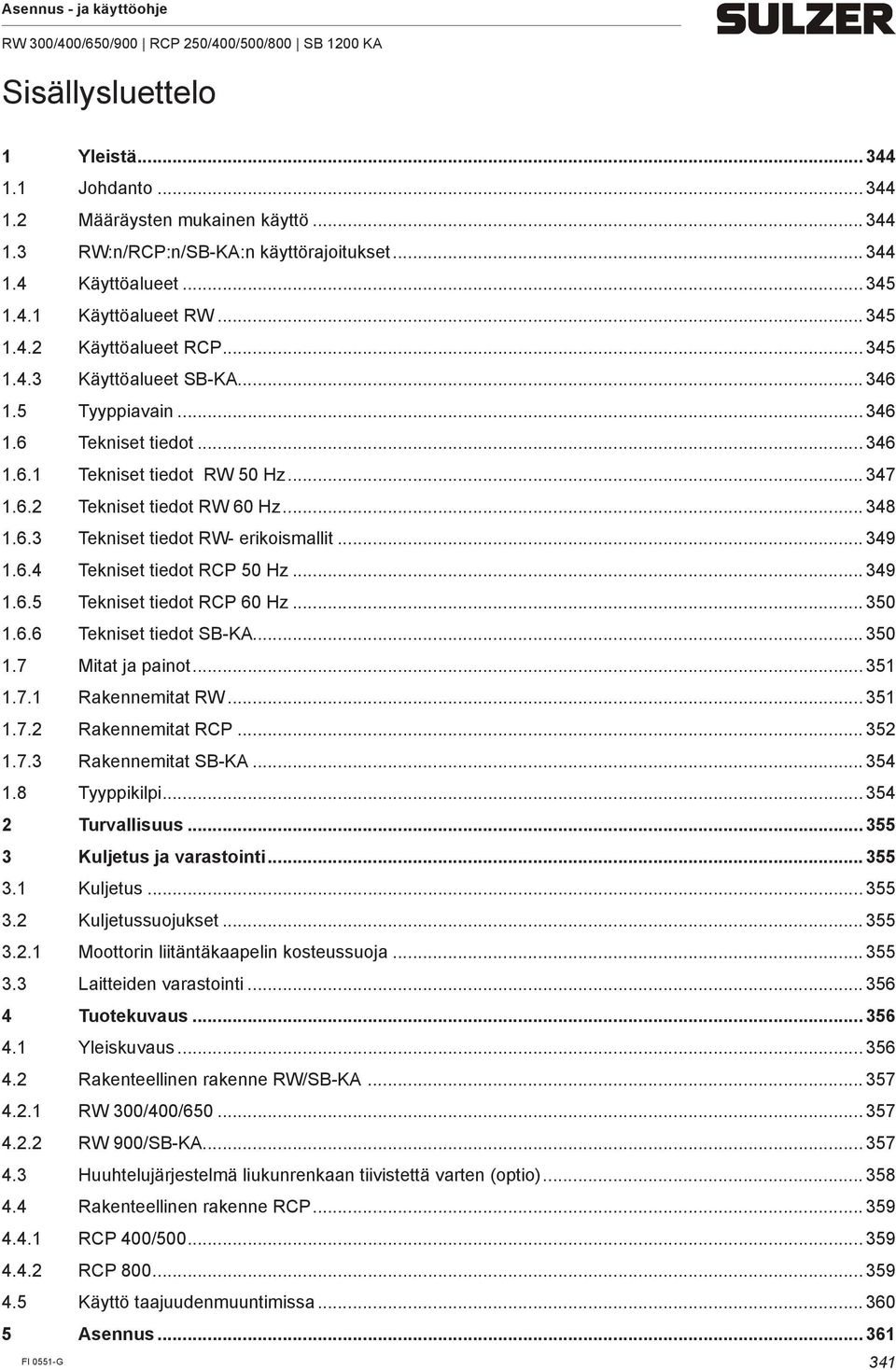

3 Sisällysluettelo 1 Yleistä Johdanto Määräysten mukainen käyttö RW:n/RCP:n/SB-KA:n käyttörajoitukset Käyttöalueet Käyttöalueet RW Käyttöalueet RCP Käyttöalueet SB-KA Tyyppiavain Tekniset tiedot Tekniset tiedot RW 50 Hz Tekniset tiedot RW 60 Hz Tekniset tiedot RW- erikoismallit Tekniset tiedot RCP 50 Hz Tekniset tiedot RCP 60 Hz Tekniset tiedot SB-KA Mitat ja painot Rakennemitat RW Rakennemitat RCP Rakennemitat SB-KA Tyyppikilpi Turvallisuus Kuljetus ja varastointi Kuljetus Kuljetussuojukset Moottorin liitäntäkaapelin kosteussuoja Laitteiden varastointi Tuotekuvaus Yleiskuvaus Rakenteellinen rakenne RW/SB-KA RW 300/400/ RW 900/SB-KA Huuhtelujärjestelmä liukunrenkaan tiivistettä varten (optio) Rakenteellinen rakenne RCP RCP 400/ RCP Käyttö taajuudenmuuntimissa Asennus

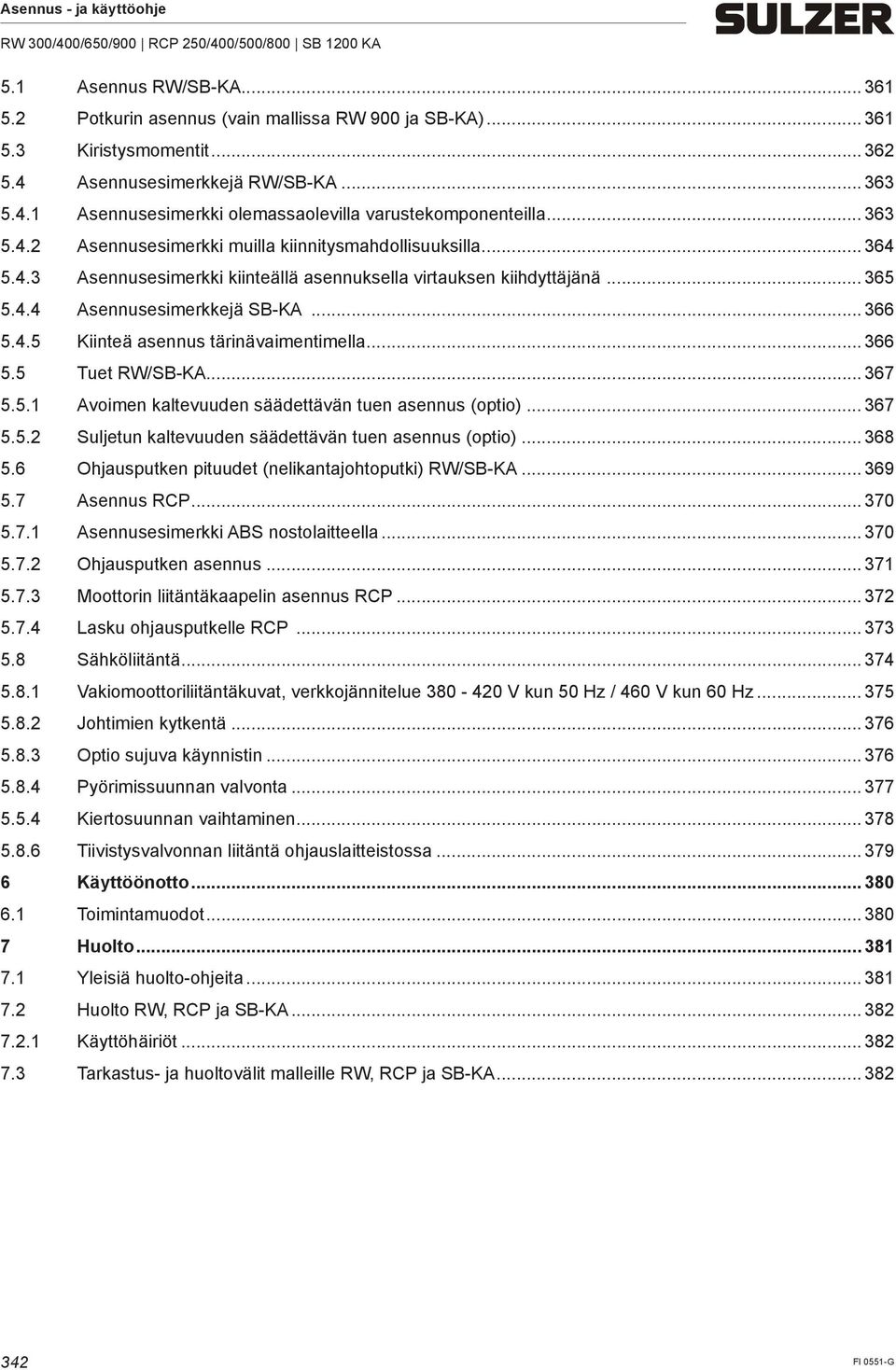

4 5.1 Asennus RW/SB-KA Potkurin asennus (vain mallissa RW 900 ja SB-KA) Kiristysmomentit Asennusesimerkkejä RW/SB-KA Asennusesimerkki olemassaolevilla varustekomponenteilla Asennusesimerkki muilla kiinnitysmahdollisuuksilla Asennusesimerkki kiinteällä asennuksella virtauksen kiihdyttäjänä Asennusesimerkkejä SB-KA Kiinteä asennus tärinävaimentimella Tuet RW/SB-KA Avoimen kaltevuuden säädettävän tuen asennus (optio) Suljetun kaltevuuden säädettävän tuen asennus (optio) Ohjausputken pituudet (nelikantajohtoputki) RW/SB-KA Asennus RCP Asennusesimerkki ABS nostolaitteella Ohjausputken asennus Moottorin liitäntäkaapelin asennus RCP Lasku ohjausputkelle RCP Sähköliitäntä Vakiomoottoriliitäntäkuvat, verkkojännitelue V kun 50 Hz / 460 V kun 60 Hz Johtimien kytkentä Optio sujuva käynnistin Pyörimissuunnan valvonta Kiertosuunnan vaihtaminen Tiivistysvalvonnan liitäntä ohjauslaitteistossa Käyttöönotto Toimintamuodot Huolto Yleisiä huolto-ohjeita Huolto RW, RCP ja SB-KA Käyttöhäiriöt Tarkastus- ja huoltovälit malleille RW, RCP ja SB-KA

5 343

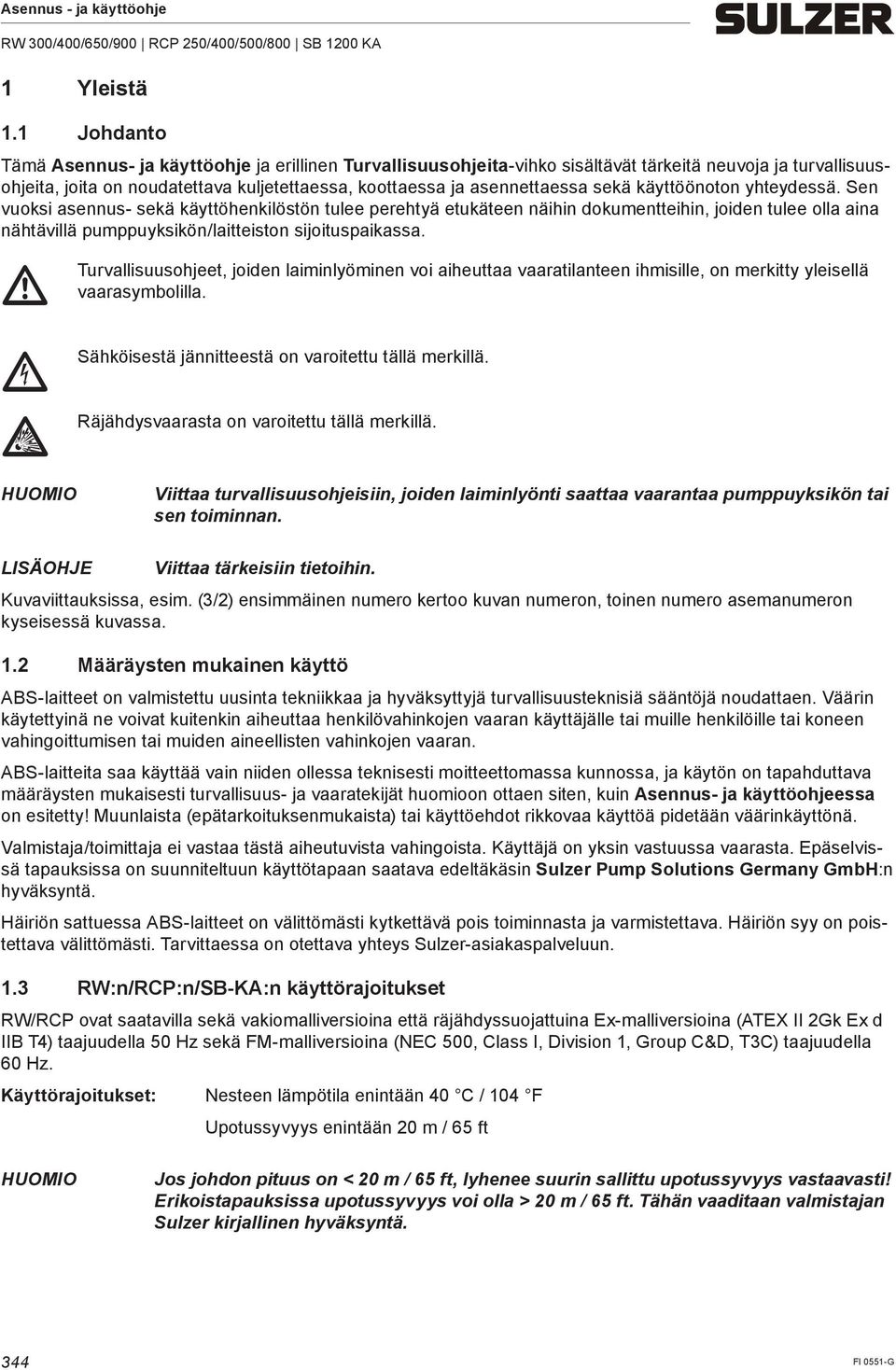

6 1 Yleistä 1.1 Johdanto Tämä Asennus- ja käyttöohje ja erillinen Turvallisuusohjeita-vihko sisältävät tärkeitä neuvoja ja turvallisuusohjeita, joita on noudatettava kuljetettaessa, koottaessa ja asennettaessa sekä käyttöönoton yhteydessä. Sen vuoksi asennus- sekä käyttöhenkilöstön tulee perehtyä etukäteen näihin dokumentteihin, joiden tulee olla aina nähtävillä pumppuyksikön/laitteiston sijoituspaikassa. m Turvallisuusohjeet, joiden laiminlyöminen voi aiheuttaa vaaratilanteen ihmisille, on merkitty yleisellä vaarasymbolilla. c Sähköisestä g Räjähdysvaarasta jännitteestä on varoitettu tällä merkillä. on varoitettu tällä merkillä. Viittaa turvallisuusohjeisiin, joiden laiminlyönti saattaa vaarantaa pumppuyksikön tai sen toiminnan. LISÄOHJE Viittaa tärkeisiin tietoihin. Kuvaviittauksissa, esim. (3/2) ensimmäinen numero kertoo kuvan numeron, toinen numero asemanumeron kyseisessä kuvassa. 1.2 Määräysten mukainen käyttö ABS-laitteet on valmistettu uusinta tekniikkaa ja hyväksyttyjä turvallisuusteknisiä sääntöjä noudattaen. Väärin käytettyinä ne voivat kuitenkin aiheuttaa henkilövahinkojen vaaran käyttäjälle tai muille henkilöille tai koneen vahingoittumisen tai muiden aineellisten vahinkojen vaaran. ABS-laitteita saa käyttää vain niiden ollessa teknisesti moitteettomassa kunnossa, ja käytön on tapahduttava määräysten mukaisesti turvallisuus- ja vaaratekijät huomioon ottaen siten, kuin Asennus- ja käyttöohjeessa on esitetty! Muunlaista (epätarkoituksenmukaista) tai käyttöehdot rikkovaa käyttöä pidetään väärinkäyttönä. Valmistaja/toimittaja ei vastaa tästä aiheutuvista vahingoista. Käyttäjä on yksin vastuussa vaarasta. Epäselvissä tapauksissa on suunniteltuun käyttötapaan saatava edeltäkäsin Sulzer Pump Solutions Germany GmbH:n hyväksyntä. Häiriön sattuessa ABS-laitteet on välittömästi kytkettävä pois toiminnasta ja varmistettava. Häiriön syy on poistettava välittömästi. Tarvittaessa on otettava yhteys Sulzer-asiakaspalveluun. 1.3 RW:n/RCP:n/SB-KA:n käyttörajoitukset RW/RCP ovat saatavilla sekä vakiomalliversioina että räjähdyssuojattuina Ex-malliversioina (ATEX II 2Gk Ex d IIB T4) taajuudella 50 Hz sekä FM-malliversioina (NEC 500, Class I, Division 1, Group C&D, T3C) taajuudella 60 Hz. Käyttörajoitukset: Nesteen lämpötila enintään 40 C / 104 F Upotussyvyys enintään 20 m / 65 ft Jos johdon pituus on < 20 m / 65 ft, lyhenee suurin sallittu upotussyvyys vastaavasti! Erikoistapauksissa upotussyvyys voi olla > 20 m / 65 ft. Tähän vaaditaan valmistajan Sulzer kirjallinen hyväksyntä. 344

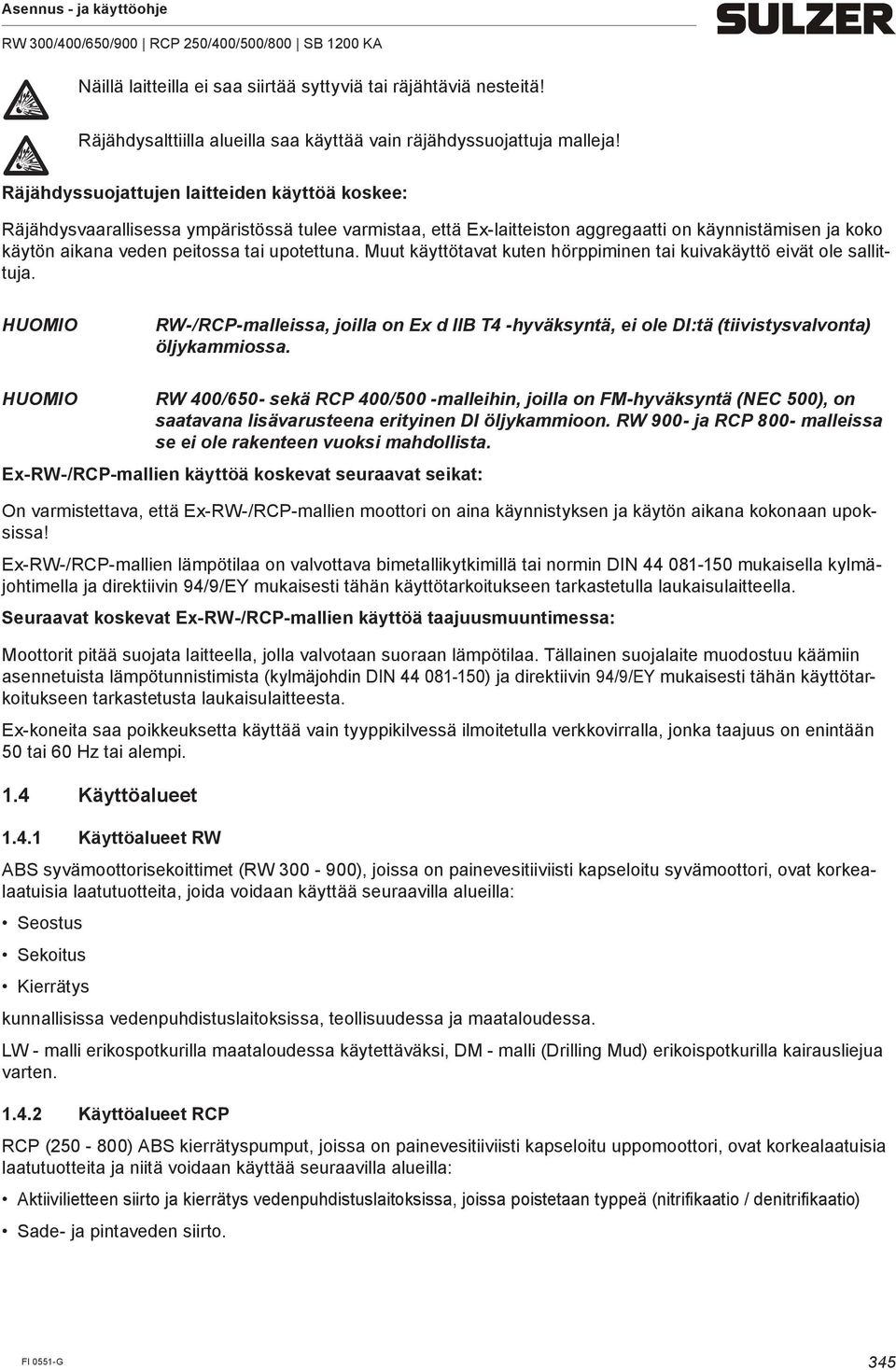

7 g Näillä laitteilla ei saa siirtää syttyviä tai räjähtäviä nesteitä! g Räjähdysalttiilla alueilla saa käyttää vain räjähdyssuojattuja malleja! Räjähdyssuojattujen laitteiden käyttöä koskee: Räjähdysvaarallisessa ympäristössä tulee varmistaa, että Ex-laitteiston aggregaatti on käynnistämisen ja koko käytön aikana veden peitossa tai upotettuna. Muut käyttötavat kuten hörppiminen tai kuivakäyttö eivät ole sallittuja. RW-/RCP-malleissa, joilla on Ex d llb T4 -hyväksyntä, ei ole DI:tä (tiivistysvalvonta) öljykammiossa. RW 400/650- sekä RCP 400/500 -malleihin, joilla on FM-hyväksyntä (NEC 500), on saatavana lisävarusteena erityinen DI öljykammioon. RW 900- ja RCP 800- malleissa se ei ole rakenteen vuoksi mahdollista. Ex-RW-/RCP-mallien käyttöä koskevat seuraavat seikat: On varmistettava, että Ex-RW-/RCP-mallien moottori on aina käynnistyksen ja käytön aikana kokonaan upoksissa! Ex-RW-/RCP-mallien lämpötilaa on valvottava bimetallikytkimillä tai normin DIN mukaisella kylmäjohtimella ja direktiivin 94/9/EY mukaisesti tähän käyttötarkoitukseen tarkastetulla laukaisulaitteella. Seuraavat koskevat Ex-RW-/RCP-mallien käyttöä taajuusmuuntimessa: Moottorit pitää suojata laitteella, jolla valvotaan suoraan lämpötilaa. Tällainen suojalaite muodostuu käämiin asennetuista lämpötunnistimista (kylmäjohdin DIN ) ja direktiivin 94/9/EY mukaisesti tähän käyttötarkoitukseen tarkastetusta laukaisulaitteesta. Ex-koneita saa poikkeuksetta käyttää vain tyyppikilvessä ilmoitetulla verkkovirralla, jonka taa juus on enintään 50 tai 60 Hz tai alempi. 1.4 Käyttöalueet Käyttöalueet RW ABS syvämoottorisekoittimet (RW ), joissa on painevesitiiviisti kapseloitu syvämoottori, ovat korkealaatuisia laatutuotteita, joida voidaan käyttää seuraavilla alueilla: Seostus Sekoitus Kierrätys kunnallisissa vedenpuhdistuslaitoksissa, teollisuudessa ja maataloudessa. LW - malli erikospotkurilla maataloudessa käytettäväksi, DM - malli (Drilling Mud) erikoispotkurilla kairausliejua varten Käyttöalueet RCP RCP ( ) ABS kierrätyspumput, joissa on painevesitiiviisti kapseloitu uppomoottori, ovat korkealaatuisia laatutuotteita ja niitä voidaan käyttää seuraavilla alueilla: Aktiivilietteen siirto ja kierrätys vedenpuhdistuslaitoksissa, joissa poistetaan typpeä (nitrifikaatio / denitrifikaatio) Sade- ja pintaveden siirto. 345

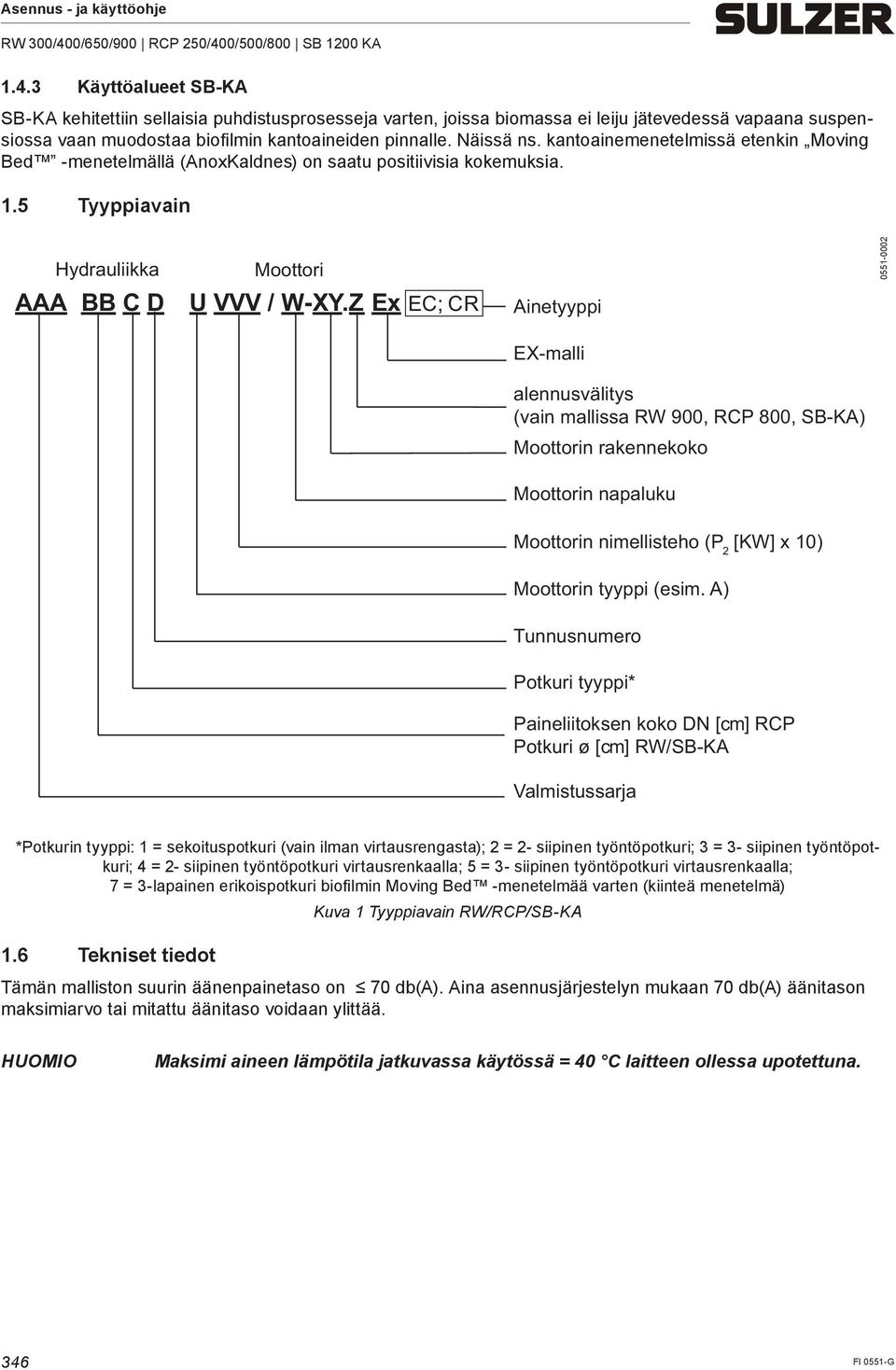

8 1.4.3 Käyttöalueet SB-KA SB-KA kehitettiin sellaisia puhdistusprosesseja varten, joissa biomassa ei leiju jätevedessä vapaana suspensiossa vaan muodostaa biofilmin kantoaineiden pinnalle. Näissä ns. kantoainemenetelmissä etenkin Moving Bed -menetelmällä (AnoxKaldnes) on saatu positiivisia kokemuksia. 1.5 Tyyppiavain Hydrauliikka Moottori AAA BB C D U VVV / W-XY.Z Ex EC; CR Ainetyyppi EX-malli alennusvälitys (vain mallissa RW 900, RCP 800, SB-KA) Moottorin rakennekoko Moottorin napaluku Moottorin nimellisteho (P 2 [KW] x 10) Moottorin tyyppi (esim. A) Tunnusnumero Potkuri tyyppi* Paineliitoksen koko DN [cm] RCP Potkuri ø [cm] RW/SB-KA Valmistussarja *Potkurin tyyppi: 1 = sekoituspotkuri (vain ilman virtausrengasta); 2 = 2- siipinen työntöpotkuri; 3 = 3- siipinen työntöpotkuri; 4 = 2- siipinen työntöpotkuri virtausrenkaalla; 5 = 3- siipinen työntöpotkuri virtausrenkaalla; 7 = 3-lapainen erikoispotkuri biofilmin Moving Bed -menetelmää varten (kiinteä menetelmä) 1.6 Tekniset tiedot Kuva 1 Tyyppiavain RW/RCP/SB-KA Tämän malliston suurin äänenpainetaso on 70 db(a). Aina asennusjärjestelyn mukaan 70 db(a) äänitason maksimiarvo tai mitattu äänitaso voidaan ylittää. Maksimi aineen lämpötila jatkuvassa käytössä = 40 C laitteen ollessa upotettuna. 346

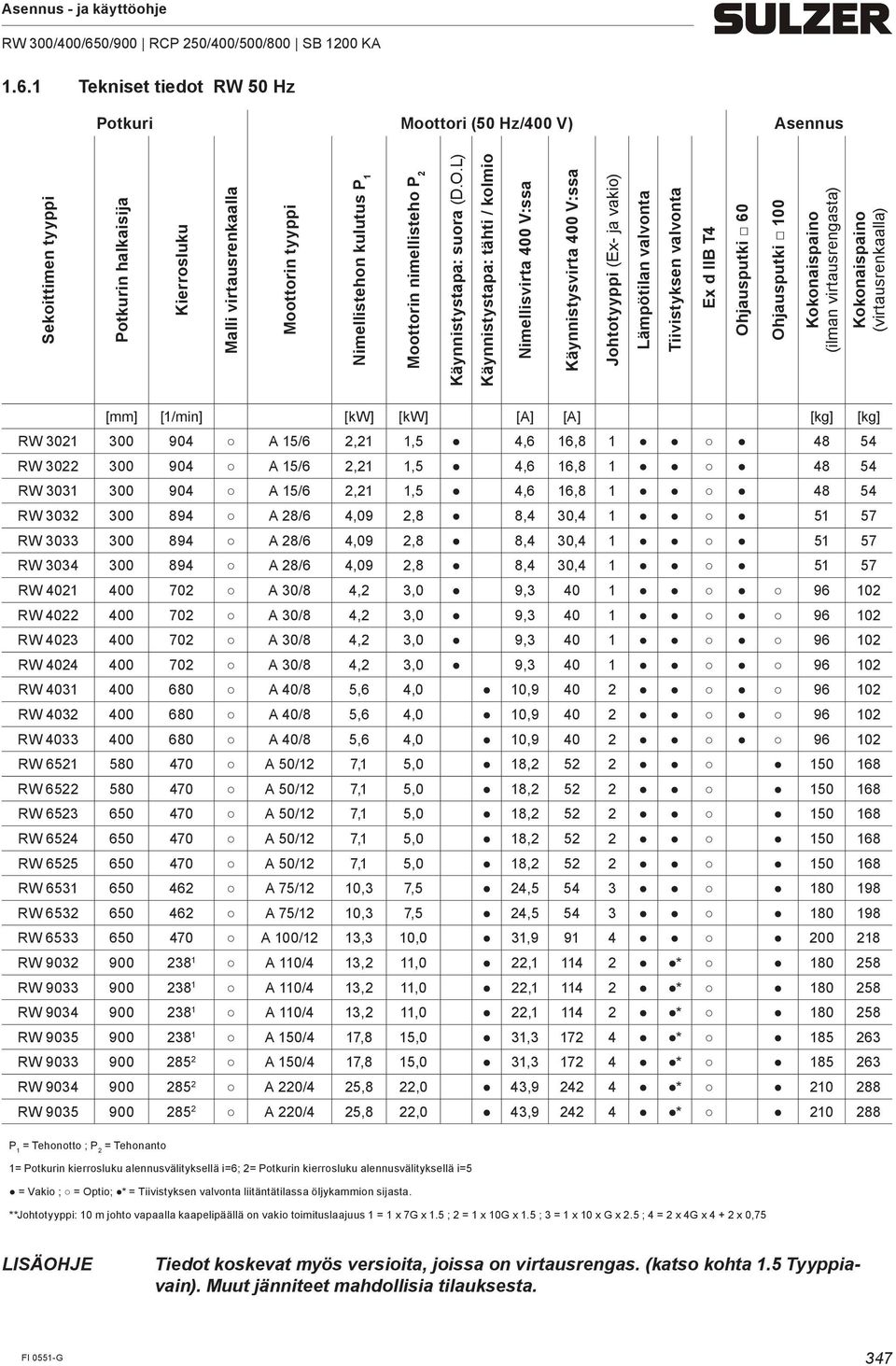

9 1.6.1 Tekniset tiedot RW 50 Hz Potkuri Moottori (50 Hz/400 V) Asennus Sekoittimen tyyppi Potkurin halkaisija Kierrosluku Malli virtausrenkaalla Moottorin tyyppi Nimellistehon kulutus P 1 Moottorin nimellisteho P 2 Käynnistystapa: suora (D.O.L) Käynnistystapa: tähti / kolmio Nimellisvirta 400 V:ssa Käynnistysvirta 400 V:ssa Johtotyyppi (Ex- ja vakio) Lämpötilan valvonta Tiivistyksen valvonta Ex d llb T4 Ohjausputki 60 Ohjausputki 100 Kokonaispaino (ilman virtausrengasta) Kokonaispaino (virtausrenkaalla) [mm] [1/min] [kw] [kw] [A] [A] [kg] [kg] RW A 15/6 2,21 1,5 4,6 16, RW A 15/6 2,21 1,5 4,6 16, RW A 15/6 2,21 1,5 4,6 16, RW A 28/6 4,09 2,8 8,4 30, RW A 28/6 4,09 2,8 8,4 30, RW A 28/6 4,09 2,8 8,4 30, RW A 30/8 4,2 3,0 9, RW A 30/8 4,2 3,0 9, RW A 30/8 4,2 3,0 9, RW A 30/8 4,2 3,0 9, RW A 40/8 5,6 4,0 10, RW A 40/8 5,6 4,0 10, RW A 40/8 5,6 4,0 10, RW A 50/12 7,1 5,0 18, RW A 50/12 7,1 5,0 18, RW A 50/12 7,1 5,0 18, RW A 50/12 7,1 5,0 18, RW A 50/12 7,1 5,0 18, RW A 75/12 10,3 7,5 24, RW A 75/12 10,3 7,5 24, RW A 100/12 13,3 10,0 31, RW A 110/4 13,2 11,0 22, * RW A 110/4 13,2 11,0 22, * RW A 110/4 13,2 11,0 22, * RW A 150/4 17,8 15,0 31, * RW A 150/4 17,8 15,0 31, * RW A 220/4 25,8 22,0 43, * RW A 220/4 25,8 22,0 43, * P 1 = Tehonotto ; P 2 = Tehonanto 1= Potkurin kierrosluku alennusvälityksellä i=6; 2= Potkurin kierrosluku alennusvälityksellä i=5 = Vakio ; = Optio; * = Tiivistyksen valvonta liitäntätilassa öljykammion sijasta. **Johtotyyppi: 10 m johto vapaalla kaapelipäällä on vakio toimituslaajuus 1 = 1 x 7G x 1.5 ; 2 = 1 x 10G x 1.5 ; 3 = 1 x 10 x G x 2.5 ; 4 = 2 x 4G x x 0,75 LISÄOHJE Tiedot koskevat myös versioita, joissa on virtausrengas. (katso kohta 1.5 Tyyppiavain). Muut jänniteet mahdollisia tilauksesta. 347

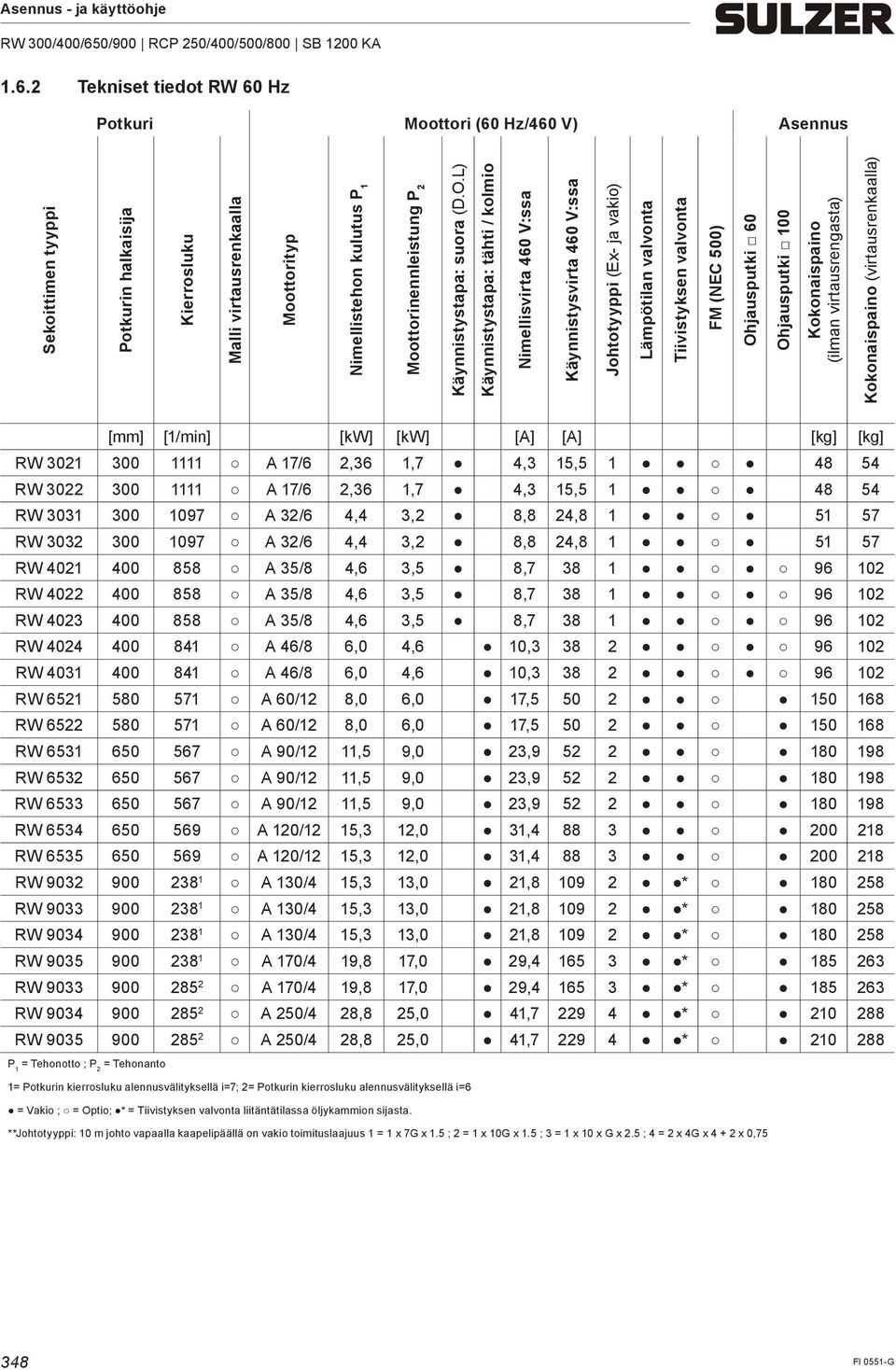

10 1.6.2 Tekniset tiedot RW 60 Hz Potkuri Moottori (60 Hz/460 V) Asennus Sekoittimen tyyppi Potkurin halkaisija Kierrosluku Malli virtausrenkaalla Moottorityp Nimellistehon kulutus P 1 Moottorinennleistung P 2 Käynnistystapa: suora (D.O.L) Käynnistystapa: tähti / kolmio Nimellisvirta 460 V:ssa Käynnistysvirta 460 V:ssa Johtotyyppi (Ex- ja vakio) Lämpötilan valvonta Tiivistyksen valvonta FM (NEC 500) Ohjausputki 60 Ohjausputki 100 Kokonaispaino (ilman virtausrengasta) Kokonaispaino (virtausrenkaalla) [mm] [1/min] [kw] [kw] [A] [A] [kg] [kg] RW A 17/6 2,36 1,7 4,3 15, RW A 17/6 2,36 1,7 4,3 15, RW A 32/6 4,4 3,2 8,8 24, RW A 32/6 4,4 3,2 8,8 24, RW A 35/8 4,6 3,5 8, RW A 35/8 4,6 3,5 8, RW A 35/8 4,6 3,5 8, RW A 46/8 6,0 4,6 10, RW A 46/8 6,0 4,6 10, RW A 60/12 8,0 6,0 17, RW A 60/12 8,0 6,0 17, RW A 90/12 11,5 9,0 23, RW A 90/12 11,5 9,0 23, RW A 90/12 11,5 9,0 23, RW A 120/12 15,3 12,0 31, RW A 120/12 15,3 12,0 31, RW A 130/4 15,3 13,0 21, * RW A 130/4 15,3 13,0 21, * RW A 130/4 15,3 13,0 21, * RW A 170/4 19,8 17,0 29, * RW A 170/4 19,8 17,0 29, * RW A 250/4 28,8 25,0 41, * RW A 250/4 28,8 25,0 41, * P 1 = Tehonotto ; P 2 = Tehonanto 1= Potkurin kierrosluku alennusvälityksellä i=7; 2= Potkurin kierrosluku alennusvälityksellä i=6 = Vakio ; = Optio; * = Tiivistyksen valvonta liitäntätilassa öljykammion sijasta. **Johtotyyppi: 10 m johto vapaalla kaapelipäällä on vakio toimituslaajuus 1 = 1 x 7G x 1.5 ; 2 = 1 x 10G x 1.5 ; 3 = 1 x 10 x G x 2.5 ; 4 = 2 x 4G x x 0,75 348

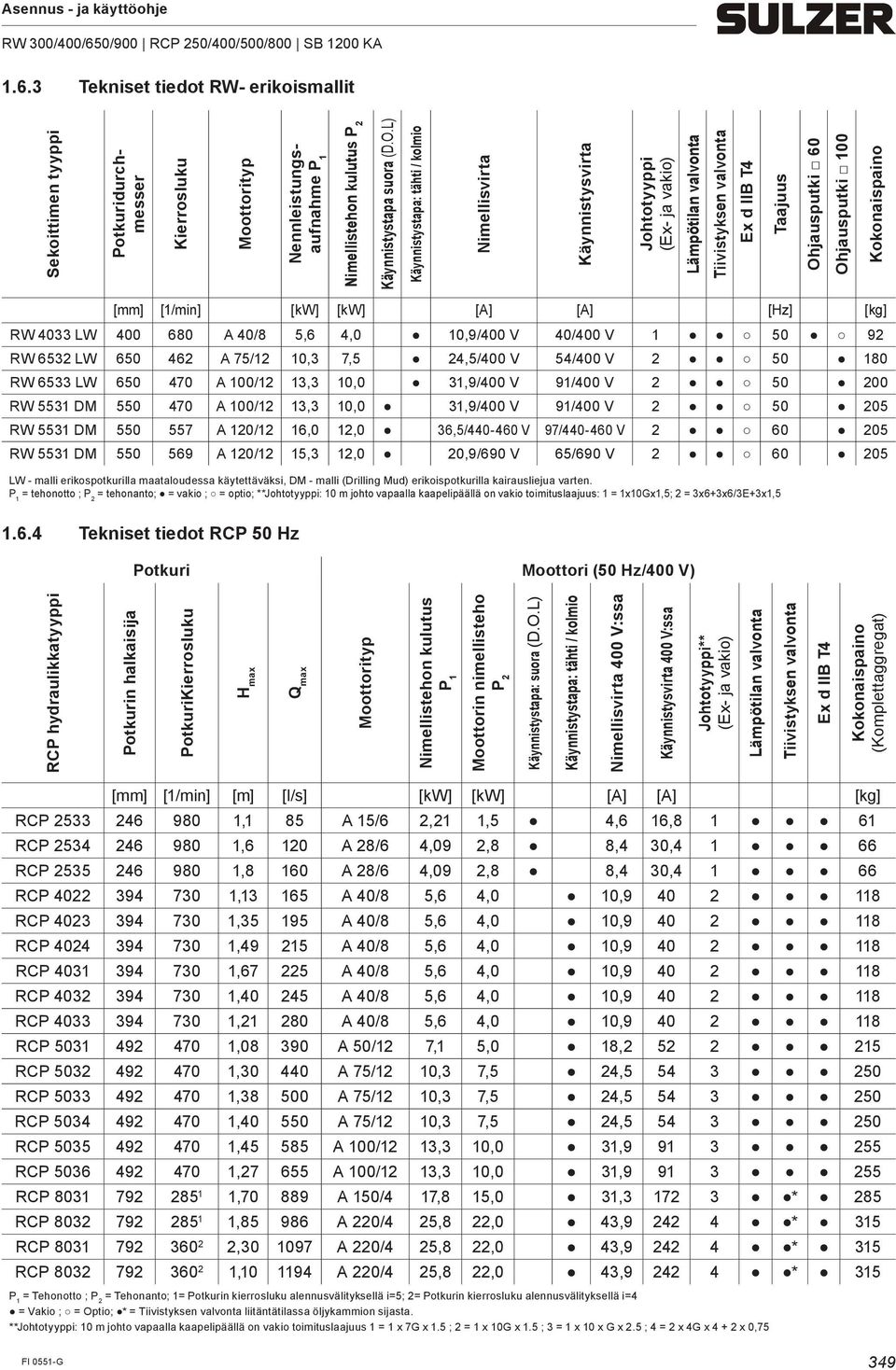

11 1.6.3 Tekniset tiedot RW- erikoismallit Sekoittimen tyyppi Potkuridurchmesser Kierrosluku Moottorityp Nennleistungsaufnahme P 1 Nimellistehon kulutus P 2 Käynnistystapa suora (D.O.L) Käynnistystapa: tähti / kolmio Nimellisvirta Käynnistysvirta Johtotyyppi (Ex- ja vakio) Lämpötilan valvonta Tiivistyksen valvonta Ex d llb T4 Taajuus Ohjausputki 60 Ohjausputki 100 Kokonaispaino [mm] [1/min] [kw] [kw] [A] [A] [Hz] [kg] RW 4033 LW A 40/8 5,6 4,0 10,9/400 V 40/400 V RW 6532 LW A 75/12 10,3 7,5 24,5/400 V 54/400 V RW 6533 LW A 100/12 13,3 10,0 31,9/400 V 91/400 V RW 5531 DM A 100/12 13,3 10,0 31,9/400 V 91/400 V RW 5531 DM A 120/12 16,0 12,0 36,5/ V 97/ V RW 5531 DM A 120/12 15,3 12,0 20,9/690 V 65/690 V LW - malli erikospotkurilla maataloudessa käytettäväksi, DM - malli (Drilling Mud) erikoispotkurilla kairausliejua varten. P 1 = tehonotto ; P 2 = tehonanto; = vakio ; = optio; **Johtotyyppi: 10 m johto vapaalla kaapelipäällä on vakio toimituslaajuus: 1 = 1x10Gx1,5; 2 = 3x6+3x6/3E+3x1, Tekniset tiedot RCP 50 Hz Potkuri Moottori (50 Hz/400 V) RCP hydraulikkatyyppi Potkurin halkaisija PotkuriKierrosluku H max Q max Moottorityp Nimellistehon kulutus P 1 Moottorin nimellisteho P 2 Käynnistystapa: suora (D.O.L) Käynnistystapa: tähti / kolmio Nimellisvirta 400 V:ssa Käynnistysvirta 400 V:ssa Johtotyyppi** (Ex- ja vakio) Lämpötilan valvonta Tiivistyksen valvonta Ex d llb T4 Kokonaispaino (Komplettaggregat) [mm] [1/min] [m] [l/s] [kw] [kw] [A] [A] [kg] RCP ,1 85 A 15/6 2,21 1,5 4,6 16, RCP ,6 120 A 28/6 4,09 2,8 8,4 30, RCP ,8 160 A 28/6 4,09 2,8 8,4 30, RCP , A 40/8 5,6 4,0 10, RCP , A 40/8 5,6 4,0 10, RCP , A 40/8 5,6 4,0 10, RCP , A 40/8 5,6 4,0 10, RCP , A 40/8 5,6 4,0 10, RCP , A 40/8 5,6 4,0 10, RCP , A 50/12 7,1 5,0 18, RCP , A 75/12 10,3 7,5 24, RCP , A 75/12 10,3 7,5 24, RCP , A 75/12 10,3 7,5 24, RCP , A 100/12 13,3 10,0 31, RCP , A 100/12 13,3 10,0 31, RCP , A 150/4 17,8 15,0 31, * 285 RCP , A 220/4 25,8 22,0 43, * 315 RCP , A 220/4 25,8 22,0 43, * 315 RCP , A 220/4 25,8 22,0 43, * 315 P 1 = Tehonotto ; P 2 = Tehonanto; 1= Potkurin kierrosluku alennusvälityksellä i=5; 2= Potkurin kierrosluku alennusvälityksellä i=4 = Vakio ; = Optio; * = Tiivistyksen valvonta liitäntätilassa öljykammion sijasta. **Johtotyyppi: 10 m johto vapaalla kaapelipäällä on vakio toimituslaajuus 1 = 1 x 7G x 1.5 ; 2 = 1 x 10G x 1.5 ; 3 = 1 x 10 x G x 2.5 ; 4 = 2 x 4G x x 0,75 349

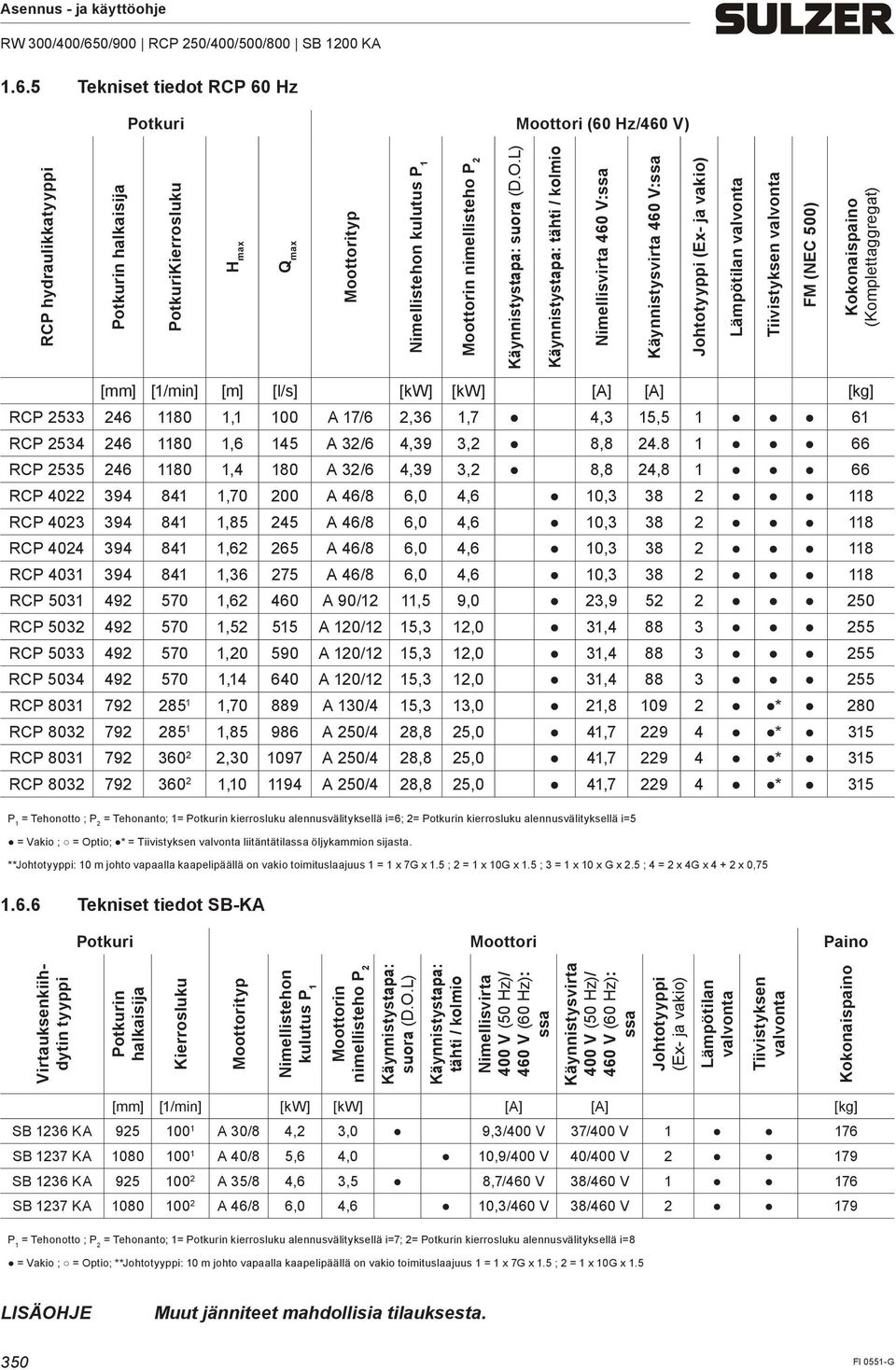

12 1.6.5 Tekniset tiedot RCP 60 Hz Potkuri Moottori (60 Hz/460 V) RCP hydraulikkatyyppi Potkurin halkaisija PotkuriKierrosluku H max Q max Moottorityp Nimellistehon kulutus P 1 Moottorin nimellisteho P 2 Käynnistystapa: suora (D.O.L) Käynnistystapa: tähti / kolmio Nimellisvirta 460 V:ssa Käynnistysvirta 460 V:ssa Johtotyyppi (Ex- ja vakio) Lämpötilan valvonta Tiivistyksen valvonta FM (NEC 500) Kokonaispaino (Komplettaggregat) [mm] [1/min] [m] [l/s] [kw] [kw] [A] [A] [kg] RCP ,1 100 A 17/6 2,36 1,7 4,3 15, RCP ,6 145 A 32/6 4,39 3,2 8, RCP ,4 180 A 32/6 4,39 3,2 8,8 24, RCP , A 46/8 6,0 4,6 10, RCP , A 46/8 6,0 4,6 10, RCP , A 46/8 6,0 4,6 10, RCP , A 46/8 6,0 4,6 10, RCP , A 90/12 11,5 9,0 23, RCP , A 120/12 15,3 12,0 31, RCP , A 120/12 15,3 12,0 31, RCP , A 120/12 15,3 12,0 31, RCP , A 130/4 15,3 13,0 21, * 280 RCP , A 250/4 28,8 25,0 41, * 315 RCP , A 250/4 28,8 25,0 41, * 315 RCP , A 250/4 28,8 25,0 41, * 315 P 1 = Tehonotto ; P 2 = Tehonanto; 1= Potkurin kierrosluku alennusvälityksellä i=6; 2= Potkurin kierrosluku alennusvälityksellä i=5 = Vakio ; = Optio; * = Tiivistyksen valvonta liitäntätilassa öljykammion sijasta. **Johtotyyppi: 10 m johto vapaalla kaapelipäällä on vakio toimituslaajuus 1 = 1 x 7G x 1.5 ; 2 = 1 x 10G x 1.5 ; 3 = 1 x 10 x G x 2.5 ; 4 = 2 x 4G x x 0, Tekniset tiedot SB-KA Potkuri Moottori Paino Virtauksenkiihdytin tyyppi Potkurin halkaisija Kierrosluku Moottorityp Nimellistehon kulutus P 1 Moottorin nimellisteho P 2 Käynnistystapa: suora (D.O.L) Käynnistystapa: tähti / kolmio Nimellisvirta 400 V (50 Hz)/ 460 V (60 Hz): ssa Käynnistysvirta 400 V (50 Hz)/ 460 V (60 Hz): ssa Johtotyyppi (Ex- ja vakio) Lämpötilan valvonta Tiivistyksen valvonta Kokonaispaino [mm] [1/min] [kw] [kw] [A] [A] [kg] SB 1236 KA A 30/8 4,2 3,0 9,3/400 V 37/400 V SB 1237 KA A 40/8 5,6 4,0 10,9/400 V 40/400 V SB 1236 KA A 35/8 4,6 3,5 8,7/460 V 38/460 V SB 1237 KA A 46/8 6,0 4,6 10,3/460 V 38/460 V P 1 = Tehonotto ; P 2 = Tehonanto; 1= Potkurin kierrosluku alennusvälityksellä i=7; 2= Potkurin kierrosluku alennusvälityksellä i=8 = Vakio ; = Optio; **Johtotyyppi: 10 m johto vapaalla kaapelipäällä on vakio toimituslaajuus 1 = 1 x 7G x 1.5 ; 2 = 1 x 10G x 1.5 LISÄOHJE Muut jänniteet mahdollisia tilauksesta. 350

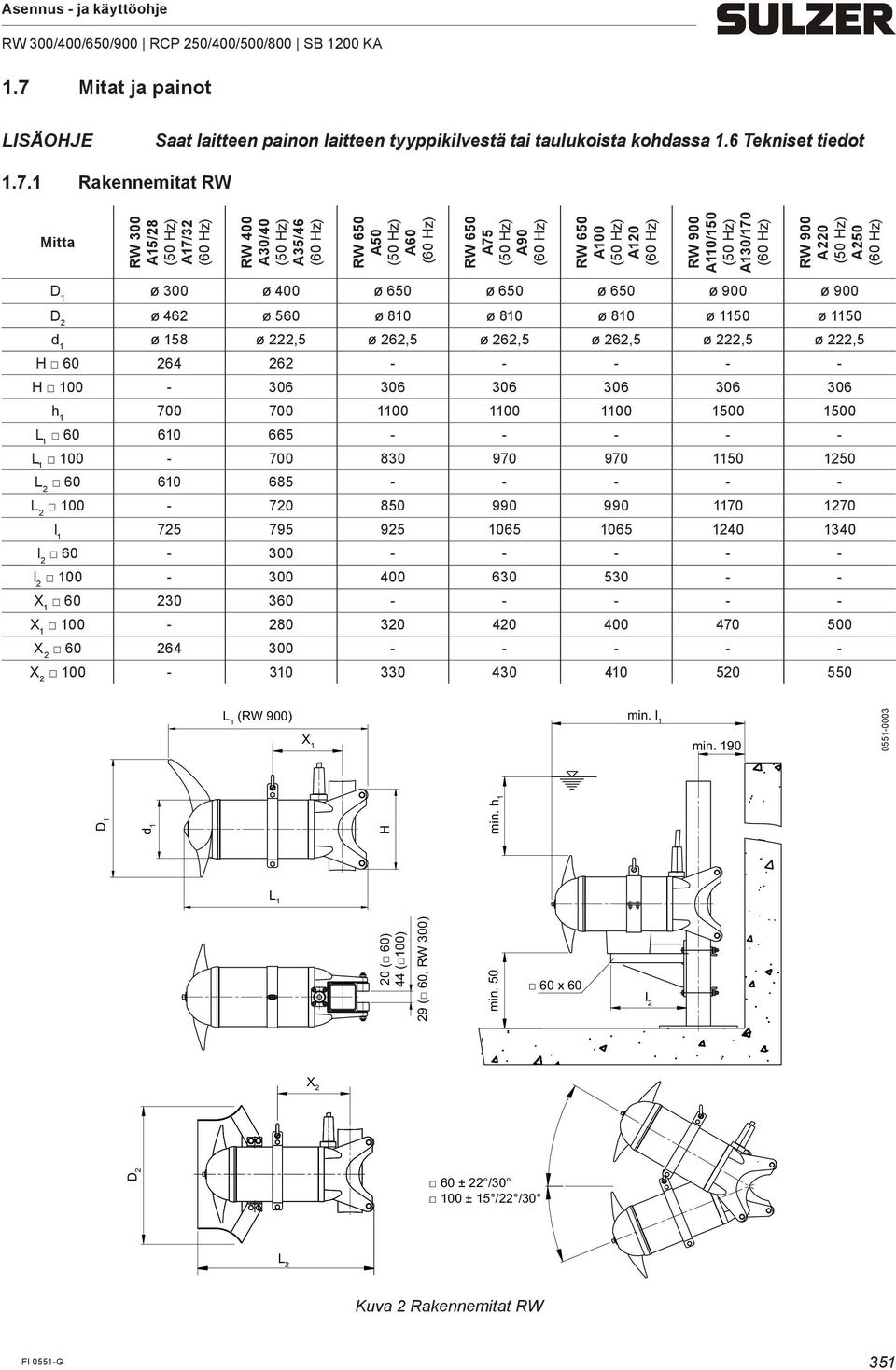

13 1.7 Mitat ja painot LISÄOHJE Saat laitteen painon laitteen tyyppikilvestä tai taulukoista kohdassa 1.6 Tekniset tiedot Rakennemitat RW Mitta RW 300 A15/28 (50 Hz) A17/32 (60 Hz) RW 400 A30/40 (50 Hz) A35/46 (60 Hz) RW 650 A50 (50 Hz) A60 (60 Hz) RW 650 A75 (50 Hz) A90 (60 Hz) RW 650 A100 (50 Hz) A120 (60 Hz) RW 900 A110/150 (50 Hz) A130/170 (60 Hz) RW 900 A220 (50 Hz) A250 (60 Hz) D 1 ø 300 ø 400 ø 650 ø 650 ø 650 ø 900 ø 900 D 2 ø 462 ø 560 ø 810 ø 810 ø 810 ø 1150 ø 1150 d 1 ø 158 ø 222,5 ø 262,5 ø 262,5 ø 262,5 ø 222,5 ø 222,5 H H h L L L L l l l X X X X L 1 (RW 900) X 1 min. l 1 min. 190 D 1 d 1 H min. h 1 L 1 20 ( 60) 44 ( 100) 29 ( 60, RW 300) min x 60 l 2 X 2 D 2 60 ± 22 / ± 15 /22 /30 L 2 Kuva 2 Rakennemitat RW 351

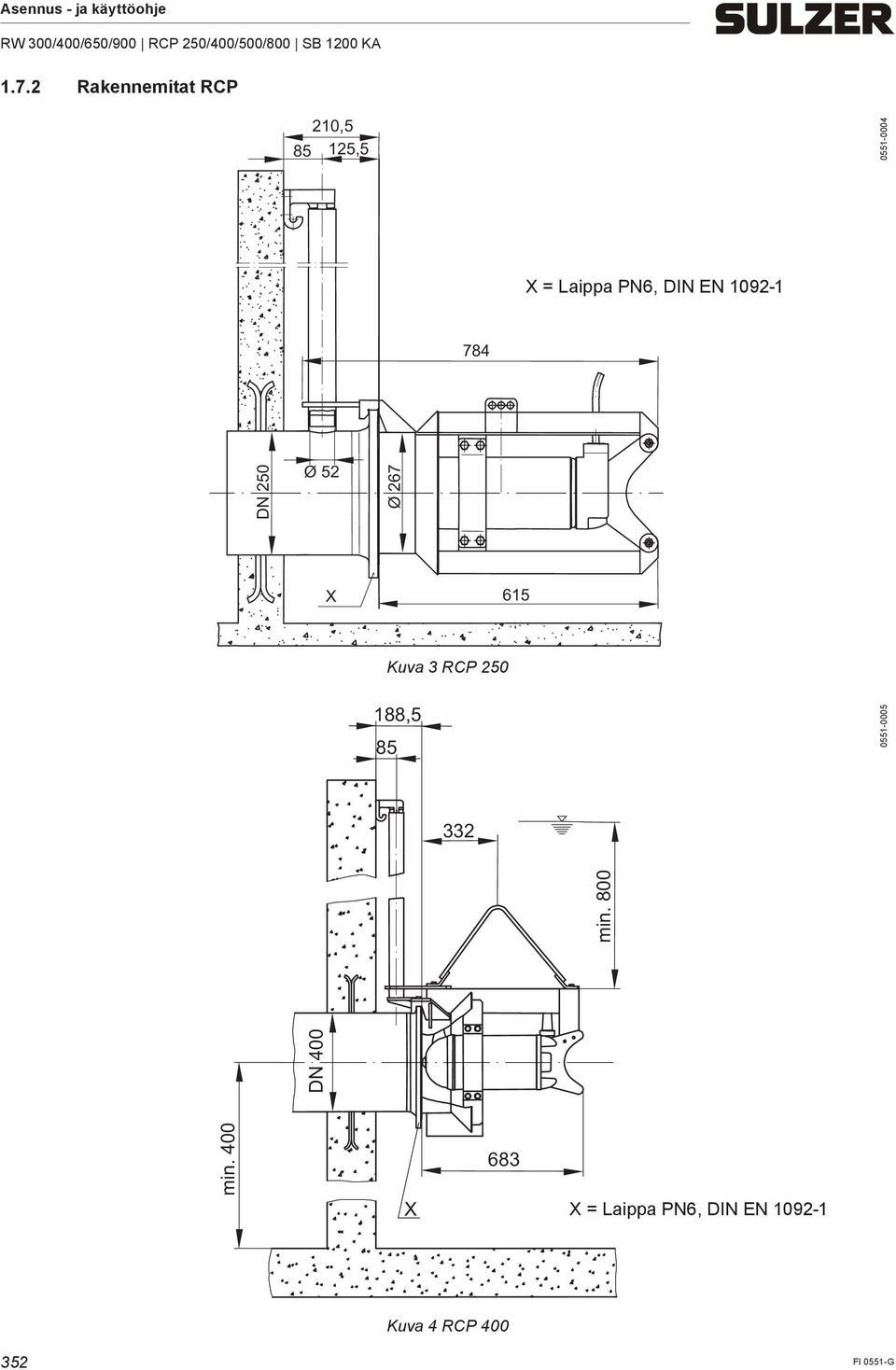

14 1.7.2 Rakennemitat RCP 210,5 125, X = Laippa PN6, DIN EN DN 250 Ø 52 Ø 267 X 615 Kuva 3 RCP , min. 400 DN 400 min. 800 X 683 X = Laippa PN6, DIN EN Kuva 4 RCP

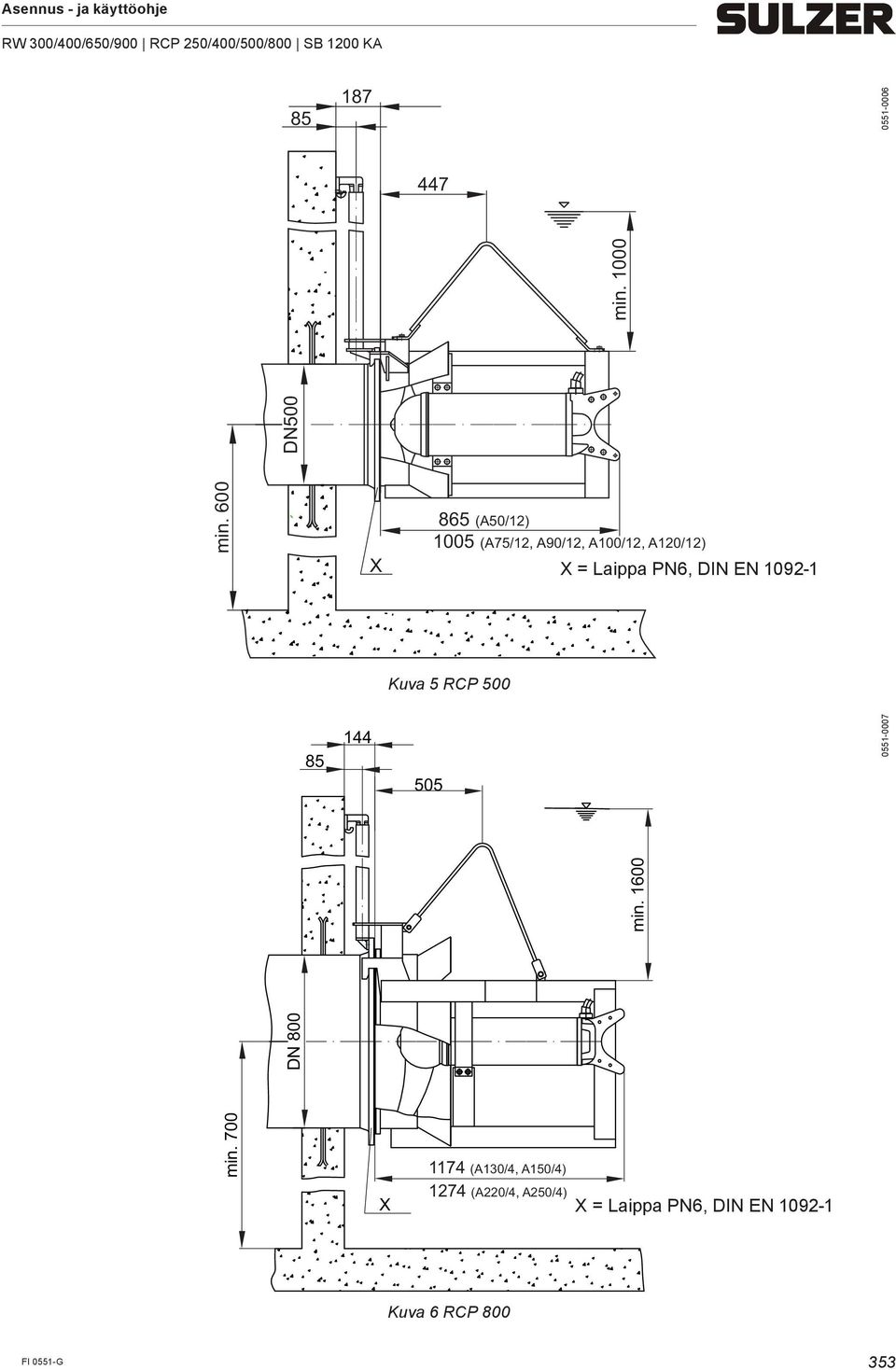

15 DN500 min. 600 min X 865 (A50/12) 1005 (A75/12, A90/12, A100/12, A120/12) X = Laippa PN6, DIN EN Kuva 5 RCP min. 700 DN 800 min X 1174 (A130/4, A150/4) 1274 (A220/4, A250/4) X = Laippa PN6, DIN EN Kuva 6 RCP

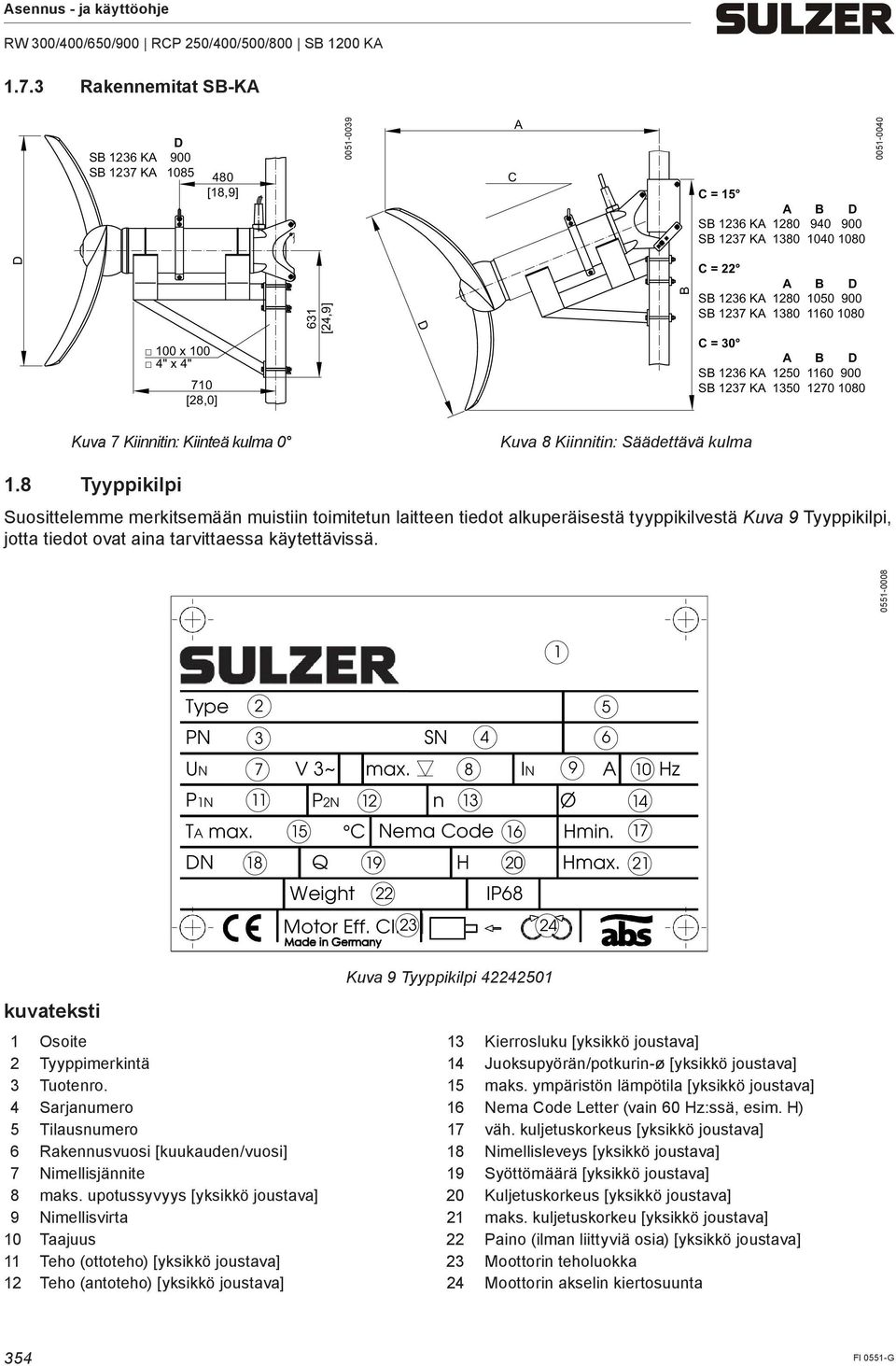

16 1.7.3 Rakennemitat SB-KA D SB 1236 KA 900 SB 1237 KA [18,9] C A C = 15 A B D SB 1236 KA SB 1237 KA D 631 [24,9] D B C = 22 A B D SB 1236 KA SB 1237 KA x 100 4" x 4" 710 [28,0] C = 30 A B D SB 1236 KA SB 1237 KA Kuva 7 Kiinnitin: Kiinteä kulma 0 Kuva 8 Kiinnitin: Säädettävä kulma 1.8 Tyyppikilpi Suosittelemme merkitsemään muistiin toimitetun laitteen tiedot alkuperäisestä tyyppikilvestä Kuva 9 Tyyppikilpi, jotta tiedot ovat aina tarvittaessa käytettävissä Type 2 5 PN 3 SN 4 6 UN 7 V 3~ max. 8 IN 9 A P 1N 11 P2N 12 n 13 Ø TA max. 15 C Nema Code 16 Hmin. DN 18 Q 19 Weight 22 Motor Eff. Cl. 23 H 20 Hmax. IP Hz Kuva 9 Tyyppikilpi kuvateksti 1 Osoite 13 Kierrosluku [yksikkö joustava] 2 Tyyppimerkintä 14 Juoksupyörän/potkurin-ø [yksikkö joustava] 3 Tuotenro. 15 maks. ympäristön lämpötila [yksikkö joustava] 4 Sarjanumero 16 Nema Code Letter (vain 60 Hz:ssä, esim. H) 5 Tilausnumero 17 väh. kuljetuskorkeus [yksikkö joustava] 6 Rakennusvuosi [kuukauden/vuosi] 18 Nimellisleveys [yksikkö joustava] 7 Nimellisjännite 19 Syöttömäärä [yksikkö joustava] 8 maks. upotussyvyys [yksikkö joustava] 20 Kuljetuskorkeus [yksikkö joustava] 9 Nimellisvirta 21 maks. kuljetuskorkeu [yksikkö joustava] 10 Taajuus 22 Paino (ilman liittyviä osia) [yksikkö joustava] 11 Teho (ottoteho) [yksikkö joustava] 23 Moottorin teholuokka 12 Teho (antoteho) [yksikkö joustava] 24 Moottorin akselin kiertosuunta 354

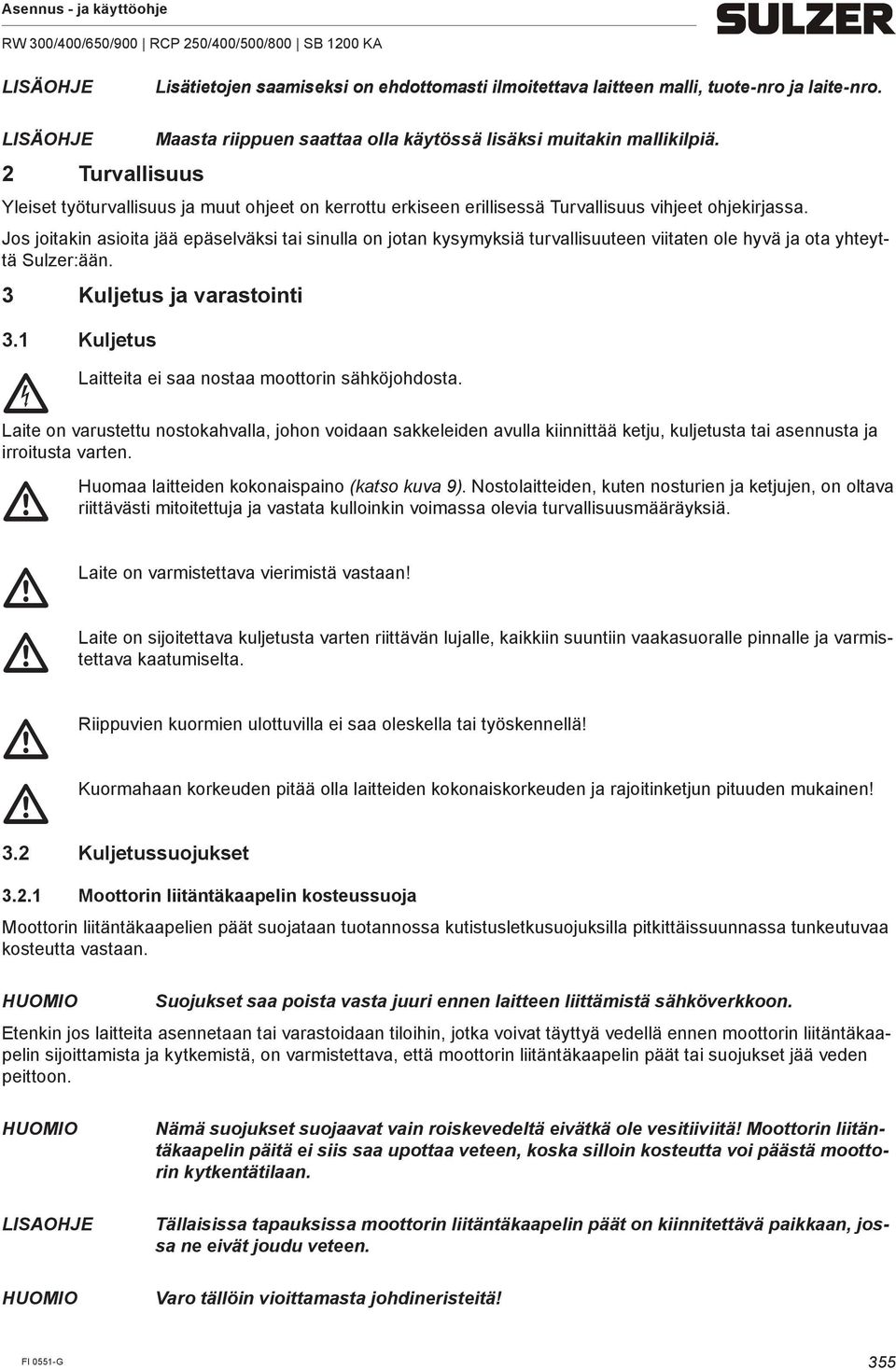

17 LISÄOHJE Lisätietojen saamiseksi on ehdottomasti ilmoitettava laitteen malli, tuote-nro ja laite-nro. LISÄOHJE 2 Turvallisuus Maasta riippuen saattaa olla käytössä lisäksi muitakin mallikilpiä. Yleiset työturvallisuus ja muut ohjeet on kerrottu erkiseen erillisessä Turvallisuus vihjeet ohjekirjassa. Jos joitakin asioita jää epäselväksi tai sinulla on jotan kysymyksiä turvallisuuteen viitaten ole hyvä ja ota yhteyttä Sulzer:ään. 3 Kuljetus ja varastointi 3.1 Kuljetus c Laitteita ei saa nostaa moottorin sähköjohdosta. Laite on varustettu nostokahvalla, johon voidaan sakkeleiden avulla kiinnittää ketju, kuljetusta tai asennusta ja irroitusta varten. m Huomaa laitteiden kokonaispaino (katso kuva 9). Nostolaitteiden, kuten nosturien ja ketjujen, on oltava riittävästi mitoitettuja ja vastata kulloinkin voimassa olevia turvallisuusmääräyksiä. m Laite m Laite on varmistettava vierimistä vastaan! on sijoitettava kuljetusta varten riittävän lujalle, kaikkiin suuntiin vaakasuoralle pinnalle ja varmistettava kaatumiselta. m Riippuvien m Kuormahaan kuormien ulottuvilla ei saa oleskella tai työskennellä! korkeuden pitää olla laitteiden kokonaiskorkeuden ja rajoitinketjun pituuden mukainen! 3.2 Kuljetussuojukset Moottorin liitäntäkaapelin kosteussuoja Moottorin liitäntäkaapelien päät suojataan tuotannossa kutistusletkusuojuksilla pitkittäissuunnassa tunkeutuvaa kosteutta vastaan. Suojukset saa poista vasta juuri ennen laitteen liittämistä sähköverkkoon. Etenkin jos laitteita asennetaan tai varastoidaan tiloihin, jotka voivat täyttyä vedellä ennen moottorin liitäntäkaapelin sijoittamista ja kytkemistä, on varmistettava, että moottorin liitäntäkaapelin päät tai suojukset jää veden peittoon. LISAOHJE Nämä suojukset suojaavat vain roiskevedeltä eivätkä ole vesitiiviitä! Moottorin liitäntäkaapelin päitä ei siis saa upottaa veteen, koska silloin kosteutta voi päästä moottorin kytkentätilaan. Tällaisissa tapauksissa moottorin liitäntäkaapelin päät on kiinnitettävä paikkaan, jossa ne eivät joudu veteen. Varo tällöin vioittamasta johdineristeitä! 355

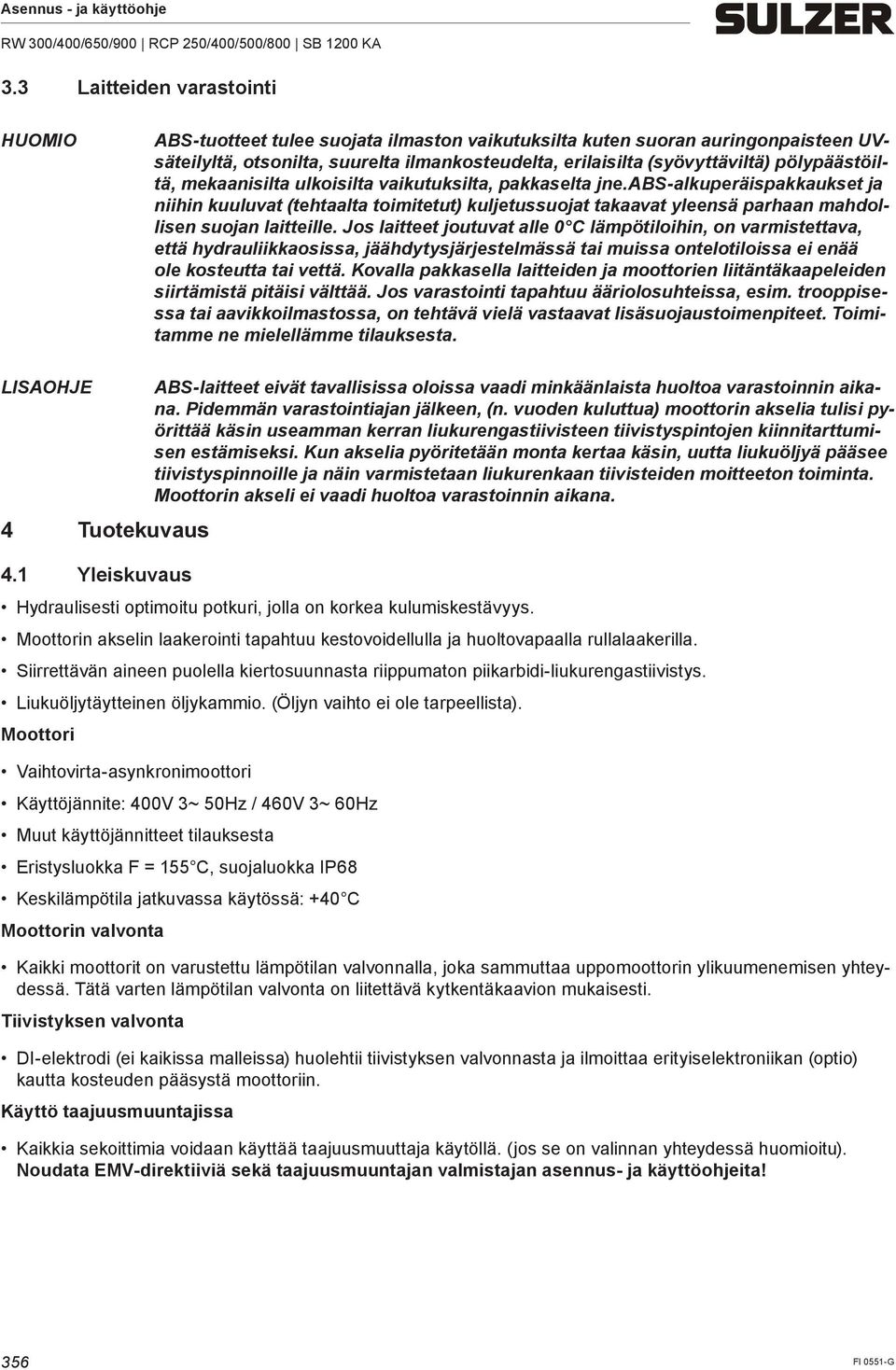

18 3.3 Laitteiden varastointi ABS-tuotteet tulee suojata ilmaston vaikutuksilta kuten suoran auringonpaisteen UVsäteilyltä, otsonilta, suurelta ilmankosteudelta, erilaisilta (syövyttäviltä) pölypäästöiltä, mekaanisilta ulkoisilta vaikutuksilta, pakkaselta jne.abs-alkuperäispakkaukset ja niihin kuuluvat (tehtaalta toimitetut) kuljetussuojat takaavat yleensä parhaan mahdollisen suojan laitteille. Jos laitteet joutuvat alle 0 C lämpötiloihin, on varmistettava, että hydrauliikkaosissa, jäähdytysjärjestelmässä tai muissa ontelotiloissa ei enää ole kosteutta tai vettä. Kovalla pakkasella laitteiden ja moottorien liitäntäkaapeleiden siirtämistä pitäisi välttää. Jos varastointi tapahtuu ääriolosuhteissa, esim. trooppisessa tai aavikkoilmastossa, on tehtävä vielä vastaavat lisäsuojaustoimenpiteet. Toimitamme ne mielellämme tilauksesta. LISAOHJE 4 Tuotekuvaus 4.1 Yleiskuvaus ABS-laitteet eivät tavallisissa oloissa vaadi minkäänlaista huoltoa varastoinnin aikana. Pidemmän varastointiajan jälkeen, (n. vuoden kuluttua) moottorin akselia tulisi pyörittää käsin useamman kerran liukurengastiivisteen tiivistyspintojen kiinnitarttumisen estämiseksi. Kun akselia pyöritetään monta kertaa käsin, uutta liukuöljyä pääsee tiivistyspinnoille ja näin varmistetaan liukurenkaan tiivisteiden moitteeton toiminta. Moottorin akseli ei vaadi huoltoa varastoinnin aikana. Hydraulisesti optimoitu potkuri, jolla on korkea kulumiskestävyys. Moottorin akselin laakerointi tapahtuu kestovoidellulla ja huoltovapaalla rullalaakerilla. Siirrettävän aineen puolella kiertosuunnasta riippumaton piikarbidi-liukurengastiivistys. Liukuöljytäytteinen öljykammio. (Öljyn vaihto ei ole tarpeellista). Moottori Vaihtovirta-asynkronimoottori Käyttöjännite: 400V 3~ 50Hz / 460V 3~ 60Hz Muut käyttöjännitteet tilauksesta Eristysluokka F = 155 C, suojaluokka IP68 Keskilämpötila jatkuvassa käytössä: +40 C Moottorin valvonta Kaikki moottorit on varustettu lämpötilan valvonnalla, joka sammuttaa uppomoottorin ylikuumenemisen yhteydessä. Tätä varten lämpötilan valvonta on liitettävä kytkentäkaavion mukaisesti. Tiivistyksen valvonta DI-elektrodi (ei kaikissa malleissa) huolehtii tiivistyksen valvonnasta ja ilmoittaa erityiselektroniikan (optio) kautta kosteuden pääsystä moottoriin. Käyttö taajuusmuuntajissa Kaikkia sekoittimia voidaan käyttää taajuusmuuttaja käytöllä. (jos se on valinnan yhteydessä huomioitu). Noudata EMV-direktiiviä sekä taajuusmuuntajan valmistajan asennus- ja käyttöohjeita! 356

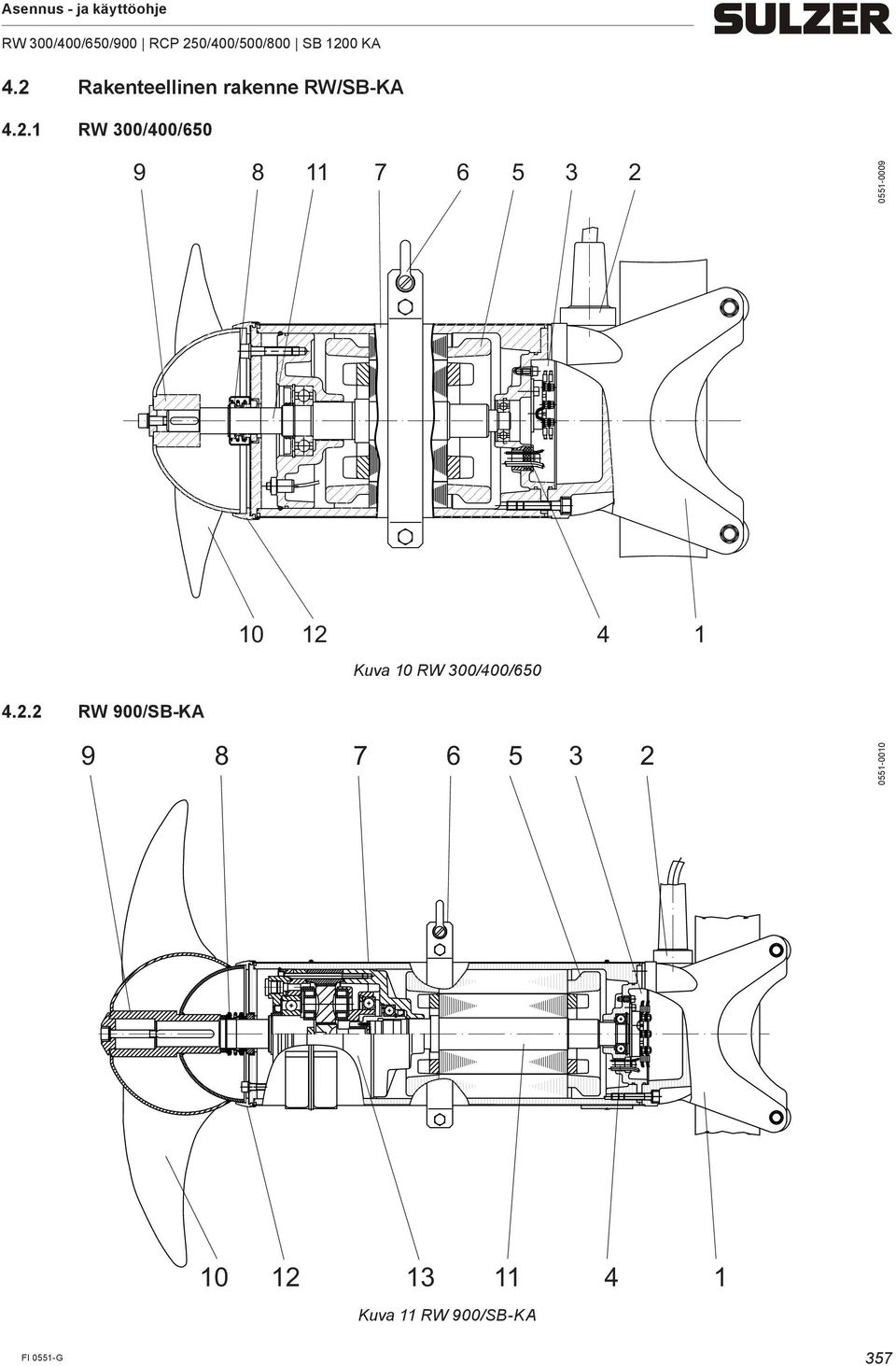

19 4.2 Rakenteellinen rakenne RW/SB-KA RW 300/400/ Kuva 10 RW 300/400/ RW 900/SB-KA Kuva 11 RW 900/SB-KA 357

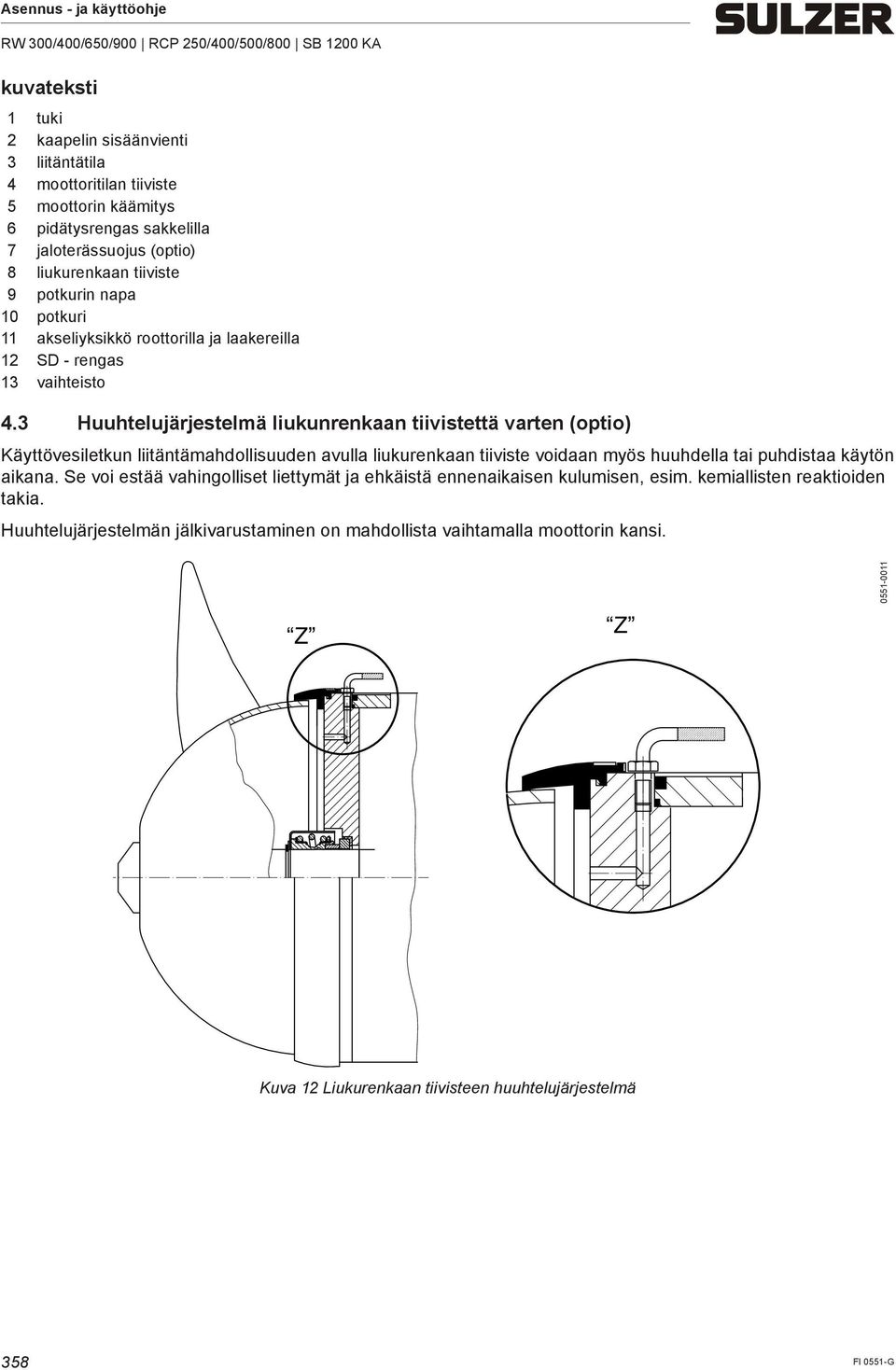

20 kuvateksti 1 tuki 2 kaapelin sisäänvienti 3 liitäntätila 4 moottoritilan tiiviste 5 moottorin käämitys 6 pidätysrengas sakkelilla 7 jaloterässuojus (optio) 8 liukurenkaan tiiviste 9 potkurin napa 10 potkuri 11 akseliyksikkö roottorilla ja laakereilla 12 SD - rengas 13 vaihteisto 4.3 Huuhtelujärjestelmä liukunrenkaan tiivistettä varten (optio) Käyttövesiletkun liitäntämahdollisuuden avulla liukurenkaan tiiviste voidaan myös huuhdella tai puhdistaa käytön aikana. Se voi estää vahingolliset liettymät ja ehkäistä ennenaikaisen kulumisen, esim. kemiallisten reaktioiden takia. Huuhtelujärjestelmän jälkivarustaminen on mahdollista vaihtamalla moottorin kansi. Z Z Kuva 12 Liukurenkaan tiivisteen huuhtelujärjestelmä 358

21 Y Asennus - ja käyttöohje 4.4 Rakenteellinen rakenne RCP RCP 400/ Kuva 13 RCP 400/ RCP Kuva 14 RCP

22 kuvateksti 1 akseliyksikkö roottorilla ja laakereilla 2 liukurenkaan tiiviste 3 tulokartio 4 keräyskahva 5 moottorin runko 6 moottorin käämitys 7 liitäntätila 8 kaapelin sisäänvienti 9 potkuri 10 SD - rengas 11 DI-elektrodi (tiivistyksen valvonta) 12 moottoritilan tiiviste 13 vaihteisto 4.5 Käyttö taajuudenmuuntimissa Moottorit sopivat käämityksen rakenteen ja eristyksen puolesta käytettäväksi taajuudenmuuntimessa. On kuitenkin otettava huomioon, että taajuudenmuunninkäytössä seuraavien ehtojen on täytyttävä: EMC-direktiivejä täytyy noudattaa. Räjähdysvaarattomat moottorit täytyy olla varustettu termistori- (PTC) valvonnalla. Ex-koneita saa poikkeuksetta käyttää vain tyyppikilvessä ilmoitetulla verkkovirralla, jonka taajuus on enintään 50 tai 60 Hz tai alempi. Ei-Ex-koneita saa käyttää vain enintään tyyppikilvessä ilmoitetulla verkkovirralla/taajuudella, ja lisäksi käytöstä on sovittava Sulzer-valmistajatehtaan kanssa. Taajuusmuuttajien kanssa tapahtuvaa Ex-koneiden käyttöä koskevat erityiset määräykset lämpövalvontaelementtien purkausaikojen suhteen. Alin taajuus ei saa pudota alle 25 Hz. Ylin rajataajuus on säädettävä siten, että moottorin nimellistehoa ei ylitetä. Modernit taajuudenmuuntimet toimivat vahvistuvasti suurilla tahtitaajuuksilla ja jännitejyrkkyyden noustessa jyrkästi. Siten moottorin häviö ja melu pienentyvät. Valitettavasti sellaiset muuntajan lähtösignaalit aiheuttavat myös korkeita jännitehuippuja moottorin käämityksessä. Nämä jännitehuiput voivat käyttöjännitteestä sekä taajuudenmuuntimen ja moottorin välisen moottorin liitäntäjohdon pituudesta riippuen vaikuttaa käyttökoneiston käyttöikään epäsuotuisasti. Tämän estämiseksi kyseiset taajuudenmuuntimet (kuten kuvassa 15) on merkityllä kriittisellä alueella käytettäessä varustettava sinisuodattimella. Silloin sinisuodatin on sovitettava verkkojännitteen, muuntimen taajuuden, muuntimen nimellisvirran ja muuntimen lähtötaajuuden suhteen taajuudenmuuntajalle. 360

23 U N [V] kriittinen alue epäkriittinen alue L[m] L = kokonaisjohdonpituus (taajuudenmuuntimesta moottoriin) Kuva 15 kriittinen/epäkriittinen alue 5 Asennus m Noudata edellisten kappaleiden turvaohjeita! 5.1 Asennus RW/SB-KA c Liitäntäkaapeli on asetettava joka tapauksessa siten, että se ei pääse potkuriin eikä rasitu vedosta. c Sähköliitäntä on suoritettava kohdan 5.8 Sähköliitäntä mukaisesti. LISÄOHJE Suosittelemme RW sekoittimen ja RCP kierrätyspumppujen ja SB virtauksenkiihdytin asennukseen ABS asennusvarusteiden käyttöä. 5.2 Potkurin asennus (vain mallissa RW 900 ja SB-KA) RW sekoittimen RW 900/ SB-KA potkuri toimitetaan irrallisena. Potkuri tulee asentaa paikalleen alla olevien ohjeiden mukaan. lukkolaattojen oikeaa asennuspaikkaa (Kuva 17 Lukkolaattojen asennuspaikka) ja mainittuja kiristysmomentteja on noudatettava! 1. Rasvaa potkurin napa ja akselin pää kevyesti 2. Työnnä potkuria (160/6) 3. Asenna O-rengas (16/5) 4. Asenna potkurin laatta (16/2) 5. Asenna O-rengas (16/4) 6. Laita lukkolaatat (16/3) paikoilleen ja noudata asennuspaikkaa - katso myös Kuva 17 Lukkolaattojen asennuspaikka 7. Kiristä lieriöruuvi (16/1) vääntömomentilla 56 Nm 361

24 kuvateksti 1 lieriöruuvi 2 potkurin laatta 3 lukkolaatat 4 O-rengas 5 O-rengas 6 potkuri 7 sovituskiila (asennettu jo tehtaalla) 8 tiiviste (asennettu jo tehtaalla) Kuva 16 Potkurin asennus 5.3 Kiristysmomentit Kahden lukkolevyn ulkopuoli Kahden lukkolevyn sisäpuoli Kuva 17 Nord-Lock -lukkolevyjen asennuspaikka Kiristysmomentit seuraaville ABS-jaloteräsruuvit A4-70: Kierre M6 M8 M10 M12 M16 M20 M24 Kiristysmomentit 6,9 Nm 17 Nm 33 Nm 56 Nm 136 Nm 267 Nm 460 Nm 362

25 5.4 Asennusesimerkkejä RW/SB-KA Asennusesimerkki olemassaolevilla varustekomponenteilla Tällaiselle asennukselle suositellaan suljetun tuen käyttämistä (katso Kuva 23 suljettu tuki) kuvateksti 1 nostopukki vintturilla ja köydellä 2 ylä pidätinpukki 3 suljettu tuki 4 pohjalaakeri 5 turvapuristusvaste 6 käännettävä nelikantajohtoputki 7 kiristyspinne johdon pidikkeellä 8 tärinänvaimennin (optio) Kuva 18 Esimerkki olemassaolevilla varusteilla 363

26 5.4.2 Asennusesimerkki muilla kiinnitysmahdollisuuksilla Tässä asennuksessa suositellaan avoimen tuen käyttämistä (katso Kuva 23 avoin tuki) kuvateksti 1 erillinen irrotettava nostopukki 2 kääntökahva 3 puikonkuivain (kiinniasennettu) 4 käännettävä nelikantajohtoputki 5 käännettävä seinälaakeri 6 avoin tuki 7 kiristyspinne johdon pidikkeellä 8 köyden estepaalu Kuva 19 Esimerkki muilla kiinnitysmahdollisuuksilla 364

27 5.4.3 Asennusesimerkki kiinteällä asennuksella virtauksen kiihdyttäjänä Tässä asennuksessa suositellaan avoimen tuen käyttämistä (katso Kuva 23 avoin tuki) kuvateksti 1 köyden estepaalu 2 Yläkiinnike 3 kiristyspinne johdon pidikkeellä 4 ABS nostolaite 5 kn 5 nelikantajohtoputki 6 avoin tuki 7 tärinävaimennin 8 putkenliitin 9 pohjalaakeri Kuva 20 Esimerkki kiinteällä asennuksella virtauksen kiihdyttäjänä

28 5.4.4 Asennusesimerkkejä SB-KA Tässä asennuksessa suositellaan avoimen tuen käyttämistä (katso Kuva 23 avoin tuki) Kuva 21 Asennus esimerkki virtauskiihdyttimen asennuksesta altaaseen jossa käytetään kantoainetta Kiinteä asennus tärinävaimentimella Jos sekoitin halutaan asentaa kiinteään kohtaan säiliössä, suosittelemme käytettäväksi konsolia tärinänvaimentimella. Tässä tapauksessa ohjasuputkeen täytyy laittaa toinen nelikulmaputki konsoliksi. Tärinänvaimennin kyseistä sekoitinta varten voidaan tilata (katso seuraava taulukko) sekoitin Tärinänvaimentimen järjestäminen til.nro RW RW RW (A50/12, A 60/12), (A75/12, A 90/12, A100/12 A 120/12) RW 900/SB-KA Vakio RW 400/650 RW 900/SB-KA Kuva 22 Esimerkki kiinteä asennus tärinänvaimentimella 366

29 5.5 Tuet RW/SB-KA Kiinnittimiä joita voidaan säätää pystysuunnassa (optio) on saatavana sekä aukinaisena, että suljettuna mallina kaikille sekoittimille RW /SB-KA Aukinainen Kuva 23 avoin tuki/suljettu tuki Suljettu Avoimen kaltevuuden säädettävän tuen asennus (optio) (2x) 9 (2x) 5 (2x) 4 (2x) 10 (2x) 2 (2x) 10 (2x) 13 (2x) 1 7 (2x) VKT (2x) 2 8 (2x) 9 (2x) 5 (2x) 4 (2x) 10 (2x) 10 (2x) 9 (2x) 10 (2x) 9 (2x) 6 (2x) 2 8 (2x) 5 (2x) 9 (2x) 4 (2x) 3 (2x) 11 (2x) 3 (2x) 1 VKT (2x) 10 (2x) 9 (2x) 10 (2x) 4 (2x) 9 (2x) 8 (2x) 5 (2x) Kuva 24 Kaltevuuden säädettävä tuki avoin 367

30 kuvateksti 1 tuki 7 Tasakanta ruuvi 13 läppäpistoke 2 verhous 8 putki 3 kierreholkki 9 laatta 4 kuusiokoloruuvi 10 kuusiokolomutteri 5 rulla 11 lieriöruuvi 6 liitoslaatta 12 Saranapultti Suljetun kaltevuuden säädettävän tuen asennus (optio) 2 (2x) (2x) 5 (2x) 9 (2x) 1 VKT (2x) 5 (2x) 3 (2x) 4 (2x) 9 (2x) 8 (2x) 6 (2x) (2x) 10 (2x) 11 (2x) 3 (2x) 1 VKT (2x) 9 (2x) kuvateksti Kuva 25 Kaltevuuden säädettävä suljettu tuki 1 tuki 7 pultti (pitkä) 2 verhous 8 laatta 3 rulla 9 kuusiokulmamutteri 4 pultti (lyhyt) 10 kierreholkki 5 läppäpistoke 11 lieriöruuvi 6 liitoslaatta 368

31 Sekoitin täytyy tareetata siten vapaasti riippuvana, täydellisesti asennetulla tuella varustettuna, että tuki näyttää suoraan alaspäin. (katso Kuva 26) Sekoittimen sinkilää täytyy vastaavasti siirtää, jotta laitteen haluttu viisto asento (katso Kuva 26) voidaan säätää. Siten taataan, että sekoitin pystyy johtamaan sisään ja ulos virheettömästi ohjausputkeen ripustamisen jälkeen Kuva 26 Tareeraus täydellisesti asennetun tuen kanssa 5.6 Ohjausputken pituudet (nelikantajohtoputki) RW/SB-KA Seuraava taulukko näyttää ohjausputkien maksimipituudet, ne perustuvat suurimpaan sallittuun taipumaan 1/300 ohjausputken pituudesta. Nämä arvot on ilmoitettu jokaisen mallisarjan vahvimman RW:n SB-KA:n suurimmalla mahdollisella työntövoimalla puhtaassa vedessä tiiviydellä 1000 kg/m 3. Sekoitin/ Virtauksenkiihdytin Maksimi ohjausputken pituus (L) nelikantajohtoputken asennuksessa pistettävällä erillisellä Ohjausputki ylimääräisellä vipupukilla vipupukilla seinäasennuksella L L L RW x 3/16, L 5 m 2 x 3/16, L 5 m 2 x 3/16, L 5 m 60 x 60 x 4, L 5 m 60 x 60 x 4, L 5 m 60 x 60 x 4, L 5 m RW x 3/16, L 5 m 2 x 3/16, L 5 m 2 x 3/16, L 5 m 60 x 60 x 4, L 4 m 60 x 60 x 4, L 5 m 60 x 60 x 4, L 5 m 100 x 100 x 4, L 9 m 100 x 100 x 4, L 10 m 100 x 100 x 4, L 10 m RW x 100 x 4, L 5 m 100 x 100 x 4, L 6 m 100 x 100 x 4, L 6 m 100 x 100 x 6, L 6 m 100 x 100 x 6, L 7 m 100 x 100 x 4, L 6 m 100 x 100 x 8, L 7 m 100 x 100 x 8, L 8 m 100 x 100 x 4, L 6 m RW kw/ SB-KA 15 kw RW 900 > 15 kw/sb-ka > 15 kw 100 x 100 x 6, L 5 m 100 x 100 x 6, L 6 m 100 x 100 x 6, L 6 m 100 x 100 x 10, L 7 m 100 x 100 x 10, L 7 m 100 x 100 x 6, L 6 m Asennus vain erikoisasennuksen kanssa! 369

32 5.7 Asennus RCP Asennusesimerkki ABS nostolaitteella Kuva 27 Asennusesimerkki ABS nostolaitteella 5 kn 370

33 5.7.2 Ohjausputken asennus m Noudata edellisten kappaleiden turvaohjeita! paineletku sekä vaadittava laippa DIN EN PN6 on asennettava rakennuspuolelle ennen ohjausputken asennusta. DIN-laippa on asennettava ilman akselia. Tämä tarkoittaa sitä, että laipan reiät ovat symmetrisesti laipan keskiakselin vieressä. DINlaipan riittävä kiinnitys betoniin on varmistettava Kuva 28 Ohjausputken asennus Laita tuki (28/6) DIN-laipalle (28/9) ja ruuvaa kuusiokantaruuveilla (28/7) jousirengas (28/8) ja erikosimutterit (28/10) kiinni. Erikoismutterin (28/10) laakean pohjareunan täytyy osoittaa laipan keskikohtaan. Vahvista putkipihtien (28/1) asema pystysuoraan tuen (28/6) yli ja asenna varmuustapeilla (28/4). Alä kiristä vielä ruuveja! Laita ohjausputki (28/5) tuen (28/6) asennuskartion viereen ja vahvista lopullinen ohjausputken pituus. Mittaa putkipihtien (28/1) kartion yläreunaan asti. Lyhennä ohjausputkea (28/5) vastaavan pituiseksi ja laita se tuen (28/6) kartiolle. Paina putkipihdit (28/1) ohjausputkeen (28/5), niin että pystysuoraan suuntaan ei jää välystä ja ruuvaa kuusiokantaruuvit (28/3) ja jousirengas kiinni (28/2). 371

34 5.7.3 Moottorin liitäntäkaapelin asennus RCP m Noudata edellisten kappaleiden turvaohjeita! LISÄOHJE Tässä kuvattu kaapelinpidin ei kuulu RCP:n vakiotoimituslaajuuteen Kuva 29 Moottorin liitäntäkaapelin asennus Laita kaapelinpidin (29/2) kumimanseteilla (29/3) RCP:n yläpuolelle liitäntäkaapelin ympärille ja ruuvaa kuusiokantaruuvilla (29/1) kiinni. Ripusta karbiinihaka (29/4) kaapleinpitimeen (29/2) ja vaijeri tai ketju. c Liitäntäkaapeli on asetettava joka tapauksessa siten, että se ei pääse potkuriin eikä rasitu vedosta. Kaikki muut kaapelinpitimet asennetaan samalla tavalla. Etäisyydet kasvavat RCP:tä siirrettäessä kauemmaksi. Ripusta liitäntäkaapeli puristimella (29/7) kaapelinpitimeen. c Sähköliitäntä on suoritettava kohdan 5.8 Sähköliitäntä mukaisesti. 372

35 5.7.4 Lasku ohjausputkelle RCP m Noudata edellisten kappaleiden turvaohjeita! RCP putkiohjauksella ripustetaan seuraavan piirustuksen mukaisesti ohjausputkelle ja lasketaan kytkentään asti, moottorin liitäntäkaapelia on seurattava. Moottorin liitäntäkaapeli on kiinnitettävä sideketjuun tai -vaijeriin siten, että se ei pääse potkuriin eikä rasitu vedosta. RCP:n alaslaskemisen jälkeen sideketju tai -vaijeri on vapautettava Kuva 30 RCP lasku / RCP kytketty 373

36 5.8 Sähköliitäntä m Noudata edellisten kappaleiden turvaohjeita! Ennen käyttöönottoa on ammattitaitoisen henkilön tarkastettava, että vaadittavat sähkösuojaustoimet on suoritettu. Maadoituksen, nollajohdotuksen, vuotovirtasuojauksien yms. on oltava paikallisten sähköturvallisuusmääräysten mukaisia, ja sähköalan ammattilaisen on tarkastettava niiden asianmukainen toiminta. Asennuspaikalla olevien virransyöttöjärjestelmien tulee täyttää poikkipintaa ja suurinta sallittua jännitehäviötä koskevat paikalliset määräykset (esim. VDE). Laitteen tyyppikilpeen merkityn jännitteen tulee vastata paikallista verkkojännitettä. c Tulojohtimen liittäminen ja moottorin liitäntäkaapelin kytkeminen ohjainlaitteiston liittimiin on tehtävä ohjainlaitteiston kytkentäkaavion sekä moottorin kytkentäkuvien mukaisesti. Virtakaapeli tulee suojata oikein mitoitetulla sulakkella joka vastaa laitteen moottorin tehoa. Pumppuasemilla/säiliöissä on suoritettava VDE 0190-määräysten (putkijohtojen asennusmääräykset, vahvavirtalaitteistojen suojatoimet) mukainen potentiaalintasaus. Laitteissa, joissa on vakiona ohjauslaite, ohjauslaitetta on suojattava kosteudelta ja paikoissa, jotka eivät voi joutua veden alle, asennettava määräystenmukaisesti asennetulla CEE-suojakoskettimella pistorasiaan. Ainostaan kappaleessa Teknisen esitteen kohdassa 1.6 tai tyyppikilvessä mainittu käynnistystapa on sallittu. Jos haluatte käyttää tästä poikkeavaa tapaa, ottakaa yhteyttä ABS:ään. Tapauksissa joissa ohjauskeskusta ei ole toimitettu: laitetta saa käyttää ainostaan moottorinsuojakytkin, ylivirtarele ja lämpötilaanturi kytkettynä. 374

37 5.8.1 Vakiomoottoriliitäntäkuvat, verkkojännitelue V kun 50 Hz / 460 V kun 60 Hz U2 V2 U1 V1 PE U1 V Hz 60 Hz A 15/6 A 17/6 A 28/6 A 32/6 A 30/8 A 35/8 W2 M3 ~ W1 W1 F0 F1 DI Kuva 31 (1 moottorin liitäntäjohto jossa integroitu ohjausjohdin - kytketty moottorissa, vain A-moottorille < 3 kw) U2 V2 W2 M3 ~ U1 V1 W1 PE U1 V1 W1 W2 U Hz 60 Hz A 40/8 A 46/8 A 50/12 A 60/12 A 75/12 A 90/12 A 110/4 A 120/12 A 130/4 A 170/4 V2 F0 F1 DI Kuva 32 1 moottorin liitäntäjohto jossa integroitu ohjausjohdin) U2 V2 W2 M3 ~ U1 V1 W1 Kaapeli 1 DI DI PE U1 V1 W Hz 60 Hz A 100/12 A 250/4 A 150/4 A 220/4 PE W2 U2 V2 F0 F1 Kaapeli 2 Kuva 33 (2 moottorin liitäntäjohto, kummassakin integroitu ohjausjohdin) 375

38 5.8.2 Johtimien kytkentä Suorakäynnistys tähtikytkentä L1 L2 L3 Liitäntä Pohjois-Amerikka & 5 & 6 Sulzer/Saksa U1 V1 W1 U2 & V2 & W2 1 U1 4 U2 6 5 W2 V2 3 2 W1 V Suorakäynnistys kolmiokytkentä L1 L2 L3 - Pohjois-Amerikka 1; 6 2; 4 3; 5-6 W2 1 U Sulzer/Saksa U1; W2 V1; U2 W1; V2 - W1 3 5 V2 U2 4 V12 c Vartijapiiri (F1) täytyy lukita sähköisesti moottorinsuojalla, kuittaus tapahtuu käsin. Lämpötilan vartijaa saa käyttää valmistajan antamien tietojen mukaan vain erityisellä kytkentäteholla. (katso seuraava Taulukko). Käyttöjännite...AC/...DC V ~/ V= Nimellisjännite AC 250 V Nimellisvirta AC cos φ = 1,0 2,5 A Nimellisvirta AC cos φ = 0,6 1,6 A Maks. sall. kytkentävirta I N 5,0 A Optio sujuva käynnistin Laitteille > 15 kw suosittelemme sujuvan käynnistimen asennusta (Soft Starter) Laitteiden liittäminen on sallittua vain määrätyllä käynnistystavalla DOL yhdessä sujuvan käynnisitmen kanssa Osaluettelo 1 Pehmytkäynnistin 2 Liitäntäkotelo 3 Kytkentälaitteeseen PE U2 U1 U1 V2 V1 V1 W2 M3 ~ W1 W1 2 3 F0 F1 DI RW/RCP/SB-KA Kuva 34 Moottorin liitäntäkuva sujuvalla käynnistimellä (optio) 376

39 Sujuvan käynnistimen testaus ja säätö: Kuva 35 Sujuvan käynnistimen testaus ja säätö Säädä 1.testiä varten potentiometri asemaan C. Lisätietoja saat sujuvan käynnistimen valmistajan asennus- ja käyttöohjeista, jotka ovat pakkauksessa mukana. Testi: 1. testi potentiometrin kohdalla C Säätö: Säädä pienimmälle mahdolliselle käynnistysvääntömomentille (säätöalueen sisällä). Säädä sekä pisimmälle mahdolliselle käynnistysajalle (mahdollisen säätöalueen sisällä) Pyörimissuunnan valvonta Ennen ensimmäistä käyttökertaa ja myös jokaisen uuden käyttöpaikan yhteydessä alan ammattilaisen pitää tarkastaa pyörimissuunta. Pyörimissuunta on oikea, kun potkuri (katso nuoli) pyörii myötäpäivään (oikealle). Tämä koskee kaikkia RW ja RCP/SB-KA-laite malleja m ABS-laitteet Kuva 36 Pyörimissuunnan valvonta on kiertosuuntaa tarkastettaessa suojattava siten, etteivät pyörivät siipipyörät, potkurit ja roottorit ja niiden synnyttämä ilmavirta tai sinkoutuvat osat pääse aiheuttamaan henkilövahinkoja. Hydraulijärjestelmän osiin ei saa koskea! 377

40 c Kiertosuunnan m Kiertosuuntaa tarkastuksen saa suorittaa vain sähköalan ammattilainen. tarkastettaessa sekä ABS-laitteita toimintaan kytkettäessä on varottava käynnistysnykäystä. Nykäys voi olla huomattavan voimakas! LISÄOHJE Jos samaan ohjainlaitteistoon on liitetty useampia uppopumppuja, jokainen laite on tarkastettava erikseen. Ohjauslaitteiston verkkojohtimen kiertokentän on oltava myötäpäiväinen. Liittämällä laite kytkentäkaavion ja johdinmerkintöjen mukaisesti kiertosuunta on oikea Kiertosuunnan vaihtaminen m Noudata edellisten kappaleiden turvaohjeita! c Kiertosuunnan vaihdon saa suorittaa vain sähköalan ammattilainen. Jos kiertosuunta on väärä, se on muutettava vaihtamalla moottorin liitäntäkaapelin kaksi vaihetta ohjainlaitteistossa. Tarkasta kiertosuunta uudelleen. LISÄOHJE Kiertosuunnan mittauslaite valvoo verkkojohtimen tai varavirtalaitteen kiertokenttää. 378

41 5.8.6 Tiivistysvalvonnan liitäntä ohjauslaitteistossa Laitteen vakiovarustukseen kuuluu vakiona DI-elektrodit tiivistysvalvontaan. Tiivistysvalvonnan ja ohjauslaitteiston yhdistämiseen tarvitaan ABS-DI-yksikkö, joka pitää kytkeä seuraavien kytkentäkaavioiden mukaan. Jos DI-rele hälyyttä on laite kytkettävä välittömästi pois päältä. Ottakaa tällöin yhteyttä Sulzer huoltoon. VERKKO VERKKO Elektrodi 3 (DI) PE M2+ 3 (DI) PE M2+ M1- M1- X1 X2 Lamppu 24V 2-5 W Elektrodi / Kuva 37 Vahvistin ja merkkivalo Kuva 38 Vahvistin ja yksittäishälytysrele VERKKO 3 (DI) PE M2+ M Pumppu 2 Pumppu Elektrodi Kuva 39 Vahvistin ja yhteishälytysrele Sähkövahvistin 50 Hz Sähkövahvistin 60 Hz 110 V (Art.-Nr.: ) 115 V (Art.-Nr.: ) 230 V (Art.-Nr.: ) 230 V (Art.-Nr.: ) 400 V (Art.-Nr.: ) 460 V (Art.-Nr.: ) 440 V (Art.-Nr.: ) 575 V (Art.-Nr.: ) 690 V (Art.-Nr.: ) Maksimi releen kosketuskuorma : 2 ampeeria 379

42 6 Käyttöönotto m Noudata edellisten kappaleiden turvaohjeita! Ennen käyttöönottoa laite on tarkastettava ja toimintatarkastus on suoritettava. Erityisesti tulee tarkastaa: Onko sähkökytkentä suoritettu voimassa olevien määräysten mukaan? Onko lämpötilanrajoittimet/lämpötilantunnistimet liitetty? Onko tiivistysvalvonta (mikäli on) asennettu? Onko moottorin suojakytkin säädetty oikein? Onko moottorin kytkentäkaapelit asennettu määräysten mukaan? Onko moottorin liitäntäkaapeli yhdistetty siten, että se ei tartu potkuriin? Päteekö vähimmäiskate? (katso kohta 1.7 Mitat ja painot) 6.1 Toimintamuodot min. H min. 0,5 B B = Säiliön leveys, H = vesisyvyys Kuva 40 Asennus esimerkki ilmastimien kanssa Tämä kuva on viitteellinen. Ottakaa yhteyttä Sulzer:ään Käyttö suoraan tuuletetuissa paikoissa ei ole sallittua! Laite täytyy upottaa kokonaan aineeseen. Käytössä potkuri ei saa imeä ilmaa. Aineen rauhallinen virran kulku täytyy ottaa huomioon. Laitee tulee käydä ilman voimakkaita värinöitä. Rauhatonta virran kulkua ja värinöitä voi esiintyä: Voimakkaan sekoittamisen yhteydessä liian pienessä säiliössä. (vain RW/SB-KA) Vapaan virtauksen estyessä virtausrenkaan alueella. (vain RW) Muuta sekoittimen työsuuntaan koemielessä. Vapaan virtauksen estyessä tulorenkaan alueella. (vain RCP) 380

43 7 Huolto m Noudata edellisten kappaleiden turvaohjeita! Erityisesti on noudatettava erillisten turvallisuusohjeiden kohdassa 3.2 olevia huoltoa koskevia ohjeita. 7.1 Yleisiä huolto-ohjeita c Ennen huoltotöiden aloittamista on sähköalan ammattilaisen irrotettava laite kaikista navoistaan sähköverkosta ja varmistettava, ettei niitä voida kytkeä uudelleen sähköverkkoon. LISÄOHJE g Räjähdyssuojattuja Tässä annetut huolto-ohjeet eivät ole tarkoitettu omavaltaisiin korjauksiin, koska niihin tarvitaan erikoisalan ammattiosaamista. laitteita saa korjata ainoastaan valtuutettu korjaamo/henkilö käyttäen valmistajan alkuperäisiä osia. Muutoin Ex-todistus ei enää ole voimassa. ABS-laitteet ovat tunnustettuja, tarkan lopputarkastuksen läpäisseitä laatutuotteita. Kestovoidellut vierintälaakerit yhdessä valvontalaitteiden kanssa turvaavat laitteiden optimaalisen käyttövalmiuden, mikäli ne on liitetty ja niitä käytetään käyttöohjeiden mukaisesti. Mikäli häiriöitä kuitenkin esiintyy, ei missään tapauksessa pidä ryhtyä kokeiluihin, vaan on käännyttävä Sulzerasiakaspalvelun puoleen. Tämä pätee etenkin, jos ohjainlaitteiston ylivirtalaukaisin tai lämmönvalvontajärjestelmän lämpötilasäätimet/-rajoittimet tai tiivistysvalvonnan (DI) vuotohälytys kytkevät toistuvasti laitteen pois toiminnasta. Kiinnitysvälineet, kuten ketjut ja sakkelit on tarkastettava kulumisen, korroosion, hankautumisen yms. varalta silmämääräisesti säännöllisin väliajoin (noin joka 3. kuukausi) ja tarvittaessa vaihdettava! Sulzer-huolto neuvoo mielellään erikoistapauksissa ja auttaa teitä ratkaisemaan ongelmanne. LISÄOHJE Sulzer:n takuu on toimitussopimusten puitteissa voimassa vain, jos korjaukset on suorittanut valtuutettu Sulzer-edustaja ja todistettavasti on käytetty alkuperäisiä ABS-varaosia. Pitkän käyttöiän saavuttamiseksi suosittelemme ehdottomasti säännöllisiä tarkastuksia ja hoitotöitä ja osittain määrätty (katso kohta 7.3 Huolto RW, RCP ja SB-KA). 381

44 7.2 Huolto RW, RCP ja SB-KA m Noudata edellisten kappaleiden turvaohjeita! Säännöllinen tarkastus ja ehkäisevä huolto takaavat parhaan käytön. Siksi koko laite on säännöllisin väliajoin puhdistettava perusteellisesti, huollettava ja tarkastettava. Tarkasta laitteen kaikkien osien hyvä kunto ja käyttöturvallisuus. Tarkastusajat määritellään laitteen rasistusta vastaavasti. Kahden tarkastuksen välillä ei saa kuitenkaan kulua yli vuotta. Huolto- ja tarkastustyöt suoritetaan seuraavan tarkastussuunnitelman mukaisesti. Suoritetut työt on dokumentoitava oheisella listalla. Valmistajan takuu ei ole voimassa jos suunnitelmaa ei noudateta! Käyttöhäiriöt Riippumatta seuravassa 7.3 Tarkastus- ja huoltovälit malleille RW, RCP ja SB-KA kuvatuista huolto- ja tarkastusajanjaksoista laite tai asennukset on tarkastettava välittömästi, jos käytön aikana esiintyy esim. voimakasta värinää tai levotonta virtausta. Mahdollisia häiriön syitä: RW/SB-KA potkurin liian pieni vähimmäiskate RW/SB-KA potkurin alueelle pääsee ilmaa Potkurin kiertosuunta ei täsmää Potkuri on rikki Vapaan virtauksen estyessä RW virtausrenkaan alueella. Vapaan virtauksen estyessä RCP tulokartion alueella. Asennuksen osat, kuten tuen tai kytkimen osat voat rikki tai ne ovat irronneet Näissä tapauksissa laite on heti sammutettava ja tarkastettava. Jos mitään syytä ei löydetä tai häirö esiintyy oletetun syyn korjaamisen jälkeen uudelleen, laite on heti sammutettava. Sama koskee myös toistuvia sammuttamisia moottorin suojakytkimestä ohjauslaitteessa, tiivistysvalvonnan (DI) tai lämpötilavalvojan lauetessa. Ota joka tapauksessa yhteyttä Sulzer-huoltoedustukseen 7.3 Tarkastus- ja huoltovälit malleille RW, RCP ja SB-KA m Noudata edellisten kappaleiden turvaohjeita! AIKAVALI: määrätty: 4 viikon välein TOIMENPIDE: KUVAUS: TOIMENPIDE: Moottorin liitäntäkaapelin puhdistus ja silmämääräinen tarkastus Kerran kuukaudessa, tarvittaessa useammin, aina käyttötavan mukaan (esim. sekoitus- ja siirrettävän aineen voimakas kuorimitus kuitu- ja kiintoaineella), moottorin liitäntäkaapeli on tarkastettava säänöllisesti ja vapautettava mahd. tarttuneista kuituainesta (keräytymät, tukokset). Lisäksi moottorin liitäntäkaapelista on tarkastettava kaapelin eristeiden vauriot kuten naarmut, repeämät, kuplat tai puristuskohdat. Vaurioituneet moottorin liitätäkaaplei ja ohjauskaapeli on joka tapauksessa vaihdettava. Ota yhteyttä Sulzer-huoltoedustajaasi. 382
