1 Upposekoitin ABS RW Uppoasenteinen kierrätyspumppu ABS RCP Virtauskehitin ABS SB-KA RCP SB-KA RW FI fi Asennus - ja käyttöohje Alkuperäisten käyttöohjeiden käännös

2 Asennus - ja käyttöohje upposekoitin, uppoasenteinen kierrätyspumppu Virtauskehitin ABS SB-KA RW 300 RW 400 RW 650 RW 900 RW 400 LW RW 550 DM RW 650 LW RCP 250 RCP 400 RCP 500 RCP 800 SB 1236 KA SB 1237 KA Oikeudet muutoksiin pidätetään teknisen kehityksen vuoksi! 2

3 Sisällysluettelo 1 Yleistä Johdanto Määräysten mukainen käyttö RW:n/RCP:n/SB-KA:n käyttörajoitukset Käyttöalueet Käyttöalueet RW Käyttöalueet RCP Käyttöalueet SB-KA Tyyppiavain Tekniset tiedot Tekniset tiedot RW 50 Hz Tekniset tiedot RW 60 Hz Tekniset tiedot RW- erikoismallit Tekniset tiedot RCP 50 Hz Tekniset tiedot RCP 60 Hz Tekniset tiedot SB-KA Mitat ja painot Rakennemitat RW Rakennemitat RCP Laipan rakennemitan tarkastus Rakennemitat SB-KA Tyyppikilpi Turvallisuus Kuljetus ja varastointi Kuljetus Kuljetussuojukset Moottorin liitäntäkaapelin kosteussuoja Laitteiden varastointi Tuotekuvaus Yleiskuvaus Rakenteellinen rakenne RW/SB-KA RW 300/400/ RW 900/SB-KA Huuhtelujärjestelmä liukunrenkaan tiivistettä varten (optio) Rakenteellinen rakenne RCP RCP 400/ RCP Käyttö taajuudenmuuntimissa

4 5 Asennus Asennus RW/SB-KA Potkurin asennus (vain mallissa RW 900 ja SB-KA) Kiristysmomentit Nord-Lock -lukkolevyjen asennuspaikka Asennusesimerkkejä RW/SB-KA Asennusesimerkki olemassaolevilla varustekomponenteilla Asennusesimerkki muilla kiinnitysmahdollisuuksilla Asennusesimerkki kiinteällä asennuksella virtauksen kiihdyttäjänä Asennusesimerkkejä SB-KA Kiinteä asennus tärinävaimentimella Tuet RW/SB-KA Avoimen kaltevuuden säädettävän tuen asennus (optio) Suljetun kaltevuuden säädettävän tuen asennus (optio) Ohjausputken pituudet (nelikantajohtoputki) RW/SB-KA Asennus RCP Asennusesimerkki Sulzer nostolaitteella Ohjausputken asennus Moottorin liitäntäkaapelin asennus RCP Valmistaminen RCP asennukseen Lasku ohjausputkelle RCP Sähköliitäntä Vakiomoottoriliitäntäkuvat, verkkojännitelue V kun 50 Hz / 460 V kun 60 Hz Johtimien kytkentä Optio sujuva käynnistin Pyörimissuunnan valvonta Kiertosuunnan vaihtaminen Tiivistysvalvonnan liitäntä ohjauslaitteistossa Käyttöönotto Toimintamuodot Huolto Yleisiä huolto-ohjeita Huolto RW, RCP ja SB-KA Käyttöhäiriöt Tarkastus- ja huoltovälit malleille RW, RCP ja SB-KA

5 1 Yleistä 1.1 Johdanto Tämä Asennus- ja käyttöohje ja erillinen Turvallisuusohjeita-vihko sisältävät tärkeitä neuvoja ja turvallisuusohjeita, joita on noudatettava kuljetettaessa, koottaessa ja asennettaessa sekä käyttöönoton yhteydessä. Sen vuoksi asennus- sekä käyttöhenkilöstön tulee perehtyä etukäteen näihin dokumentteihin, joiden tulee olla aina nähtävillä pumppuyksikön/laitteiston sijoituspaikassa. m Turvallisuusohjeet, joiden laiminlyöminen voi aiheuttaa vaaratilanteen ihmisille, on merkitty yleisellä vaarasymbolilla. c Sähköisestä g Räjähdysvaarasta jännitteestä on varoitettu tällä merkillä. on varoitettu tällä merkillä. Viittaa turvallisuusohjeisiin, joiden laiminlyönti saattaa vaarantaa pumppuyksikön tai sen toiminnan. LISÄOHJE Viittaa tärkeisiin tietoihin. Kuvaviittauksissa, esim. (3/2) ensimmäinen numero kertoo kuvan numeron, toinen numero asemanumeron kyseisessä kuvassa. 1.2 Määräysten mukainen käyttö Sulzer-laitteet on valmistettu uusinta tekniikkaa ja hyväksyttyjä turvallisuusteknisiä sääntöjä noudattaen. Väärin käytettyinä ne voivat kuitenkin aiheuttaa henkilövahinkojen vaaran käyttäjälle tai muille henkilöille tai koneen vahingoittumisen tai muiden aineellisten vahinkojen vaaran. Sulzer-laitteita saa käyttää vain niiden ollessa teknisesti moitteettomassa kunnossa, ja käytön on tapahduttava määräysten mukaisesti turvallisuus- ja vaaratekijät huomioon ottaen siten, kuin Asennus- ja käyttöohjeessa on esitetty! Muunlaista (epätarkoituksenmukaista) tai käyttöehdot rikkovaa käyttöä pidetään väärinkäyttönä. Valmistaja/toimittaja ei vastaa tästä aiheutuvista vahingoista. Käyttäjä on yksin vastuussa vaarasta. Epäselvissä tapauksissa on suunniteltuun käyttötapaan saatava edeltäkäsin Sulzer Pump Solutions Germany GmbH:n hyväksyntä. Häiriön sattuessa Sulzer-laitteet on välittömästi kytkettävä pois toiminnasta ja varmistettava. Häiriön syy on poistettava välittömästi. Tarvittaessa on otettava yhteys Sulzer-asiakaspalveluun. 1.3 RW:n/RCP:n/SB-KA:n käyttörajoitukset RW/RCP ovat saatavilla sekä vakiomalliversioina että räjähdyssuojattuina Ex-malliversioina (ATEX II 2G Ex db IIB T4 Gb) taajuudella 50 Hz standardien mukaisesti (DIN EN 809:2012, DIN EN ISO 12100: , DIN EN : , DIN EN : , DIN EN 60034, IEC : , IEC :2014, DIN EN :2009) sekä FM-malliversioina (NEC 500, Class I, Division 1, Group C&D, T3C) taajuudella 60 Hz. Käyttörajoitukset: Ympäristön lämpötila-alue on 0 C ja + 40 C / 32 F 104 F Upotussyvyys enintään 20 m / 65 ft Jos johdon pituus on < 20 m / 65 ft, lyhenee suurin sallittu upotussyvyys vastaavasti! Erikoistapauksissa upotussyvyys voi olla > 20 m / 65 ft. Maksimimäärä käynnistyksiä moottorin tuotetiedotteen mukaan ei kuitenkaan saa ylittyä. Tähän vaaditaan valmistajan Sulzer kirjallinen hyväksyntä. 5

6 g Näillä laitteilla ei saa siirtää syttyviä tai räjähtäviä nesteitä! g Räjähdysalttiilla alueilla saa käyttää vain räjähdyssuojattuja malleja! Räjähdyssuojattujen laitteiden käyttöä koskee: Räjähdysvaarallisessa ympäristössä tulee varmistaa, että Ex-laitteiston aggregaatti on käynnistämisen ja koko käytön aikana veden peitossa tai upotettuna. Muut käyttötavat kuten hörppiminen tai kuivakäyttö eivät ole sallittuja. RW-/RCP-malleissa, joilla on Ex d llb T4 -hyväksyntä, ei ole DI:tä (tiivistysvalvonta) öljykammiossa. RW 400/650- sekä RCP 400/500 -malleihin, joilla on FM-hyväksyntä (NEC 500), on saatavana lisävarusteena erityinen DI öljykammioon. RW 900- ja RCP 800- malleissa se ei ole rakenteen vuoksi mahdollista. Ex-RW-/RCP-mallien käyttöä koskevat seuraavat seikat: On varmistettava, että Ex-RW-/RCP-mallien moottori on aina käynnistyksen ja käytön aikana kokonaan upoksissa! Ex-RW-/RCP-mallien lämpötilaa on valvottava bimetallikytkimillä tai normin DIN mukaisella kylmäjohtimella ja direktiivin 2014/34/EU mukaisesti tähän käyttötarkoitukseen tarkastetulla laukaisulaitteella. Seuraavat koskevat Ex-RW-/RCP-mallien käyttöä taajuusmuuntimessa: Moottorit pitää suojata laitteella, jolla valvotaan suoraan lämpötilaa. Tällainen suojalaite muodostuu käämiin asennetuista lämpötunnistimista (kylmäjohdin DIN ) ja direktiivin 2014/34/EU mukaisesti tähän käyttötarkoitukseen tarkastetusta laukaisulaitteesta. Ex-koneita saa poikkeuksetta käyttää vain tyyppikilvessä ilmoitetulla verkkovirralla, jonka taa juus on enintään 50 tai 60 Hz tai alempi. Räjähdyssuojattuja laitteita saa korjata ainoastaan valtuutettu korjaamo/henkilö käyttäen valmistajan alkuperäisiä osia. Muutoin Ex-todistus ei enää ole voimassa. Kaikki Ex:lle tärkeät osat ja niiden mitat saa selville modulaarisesta korjaamokäsikirjasta. Sellaisten korjaamoiden tai henkilöiden, joilla ei ole vastaavia valtuuksia, suorittamien muutoksien tai korjauksien jälkeen Ex-todistus ei ole enää voimassa. Sen seurauksena laitetta ei saa enää käyttää räjähdysvaarallisilla alueilla! Ex-tyyppikilpi (katso kuva 9b, 9c) on poistettava. 1.4 Käyttöalueet Käyttöalueet RW ABS syvämoottorisekoittimet (RW ), joissa on painevesitiiviisti kapseloitu syvämoottori, ovat korkealaatuisia laatutuotteita, joida voidaan käyttää seuraavilla alueilla: Seostus Sekoitus Kierrätys kunnallisissa vedenpuhdistuslaitoksissa, teollisuudessa ja maataloudessa. LW - malli erikospotkurilla maataloudessa käytettäväksi, DM - malli (Drilling Mud) erikoispotkurilla kairausliejua varten. 6

7 1.4.2 Käyttöalueet RCP RCP ( ) ABS kierrätyspumput, joissa on painevesitiiviisti kapseloitu uppomoottori, ovat korkealaatuisia laatutuotteita ja niitä voidaan käyttää seuraavilla alueilla: Aktiivilietteen siirto ja kierrätys vedenpuhdistuslaitoksissa, joissa poistetaan typpeä (nitrifikaatio / denitrifikaatio) Sade- ja pintaveden siirto Käyttöalueet SB-KA SB-KA kehitettiin sellaisia puhdistusprosesseja varten, joissa biomassa ei leiju jätevedessä vapaana suspensiossa vaan muodostaa biofilmin kantoaineiden pinnalle. Näissä ns. kantoainemenetelmissä etenkin Moving Bed -menetelmällä (AnoxKaldnes) on saatu positiivisia kokemuksia. 1.5 Tyyppiavain Hydrauliikka Moottori AAA BB C D U VVV / W-XY.Z Ex EC; CR Ainetyyppi EX-malli alennusvälitys (vain mallissa RW 900, RCP 800, SB-KA) Moottorin rakennekoko Moottorin napaluku Moottorin nimellisteho (P 2 [KW] x 10) Moottorin tyyppi (esim. A) Tunnusnumero Potkuri tyyppi* Paineliitoksen koko DN [cm] RCP Potkuri ø [cm] RW/SB-KA Valmistussarja *Potkurin tyyppi: 1 = sekoituspotkuri (vain ilman virtausrengasta); 2 = 2- siipinen työntöpotkuri; 3 = 3- siipinen työntöpotkuri; 4 = 2- siipinen työntöpotkuri virtausrenkaalla; 5 = 3- siipinen työntöpotkuri virtausrenkaalla; 7 = 3-lapainen erikoispotkuri biofilmin Moving Bed -menetelmää varten (kiinteä menetelmä) 1.6 Tekniset tiedot Tyyppiavain RW/RCP/SB-KA Tämän malliston suurin äänenpainetaso on 70 db(a). Aina asennusjärjestelyn mukaan 70 db(a) äänitason maksimiarvo tai mitattu äänitaso voidaan ylittää. Maksimi aineen lämpötila jatkuvassa käytössä = 40 C laitteen ollessa upotettuna. 7

8 1.6.1 Tekniset tiedot RW 50 Hz Potkuri Moottori (50 Hz/400 V) Asennus Sekoittimen tyyppi Potkurin halkaisija Kierrosluku Malli virtausrenkaalla Moottorin tyyppi Nimellistehon kulutus P 1 Moottorin nimellisteho P 2 Käynnistystapa: suora (D.O.L) Käynnistystapa: tähti / kolmio Nimellisvirta 400 V:ssa Käynnistysvirta 400 V:ssa Johtotyyppi (Ex- ja vakio) Lämpötilan valvonta Tiivistyksen valvonta Ex d llb T4 Ohjausputki 60 Ohjausputki 100 Kokonaispaino (ilman virtausrengasta) Kokonaispaino (virtausrenkaalla) [mm] [1/min] [kw] [kw] [A] [A] [kg] [kg] RW A 15/6 2,21 1,5 4,6 16, RW A 15/6 2,21 1,5 4,6 16, RW A 15/6 2,21 1,5 4,6 16, RW A 28/6 4,09 2,8 8,4 30, RW A 28/6 4,09 2,8 8,4 30, RW A 28/6 4,09 2,8 8,4 30, RW A 30/8 4,2 3,0 9, RW A 30/8 4,2 3,0 9, RW A 30/8 4,2 3,0 9, RW A 30/8 4,2 3,0 9, RW A 40/8 5,6 4,0 10, RW A 40/8 5,6 4,0 10, RW A 40/8 5,6 4,0 10, RW A 50/12 7,1 5,0 18, RW A 50/12 7,1 5,0 18, RW A 50/12 7,1 5,0 18, RW A 50/12 7,1 5,0 18, RW A 50/12 7,1 5,0 18, RW A 75/12 10,3 7,5 24, RW A 75/12 10,3 7,5 24, RW A 100/12 13,3 10,0 31, RW A 110/4 13,2 11,0 22, * RW A 110/4 13,2 11,0 22, * RW A 110/4 13,2 11,0 22, * RW A 150/4 17,8 15,0 31, * RW A 150/4 17,8 15,0 31, * RW A 220/4 25,8 22,0 43, * RW A 220/4 25,8 22,0 43, * P 1 = Tehonotto ; P 2 = Tehonanto 1= Potkurin kierrosluku alennusvälityksellä i=6; 2= Potkurin kierrosluku alennusvälityksellä i=5 = Vakio ; = Optio; * = Tiivistyksen valvonta liitäntätilassa öljykammion sijasta. **Johtotyyppi: 10 m johto vapaalla kaapelipäällä on vakio toimituslaajuus 1 = 1 x 7G x 1.5 ; 2 = 1 x 10G x 1.5 ; 3 = 1 x 10 x G x 2.5 ; 4 = 2 x 4G x x 0,75 LISÄOHJE Tiedot koskevat myös versioita, joissa on virtausrengas. (katso kohta 1.5 Tyyppiavain). Muut jänniteet mahdollisia tilauksesta. 8

9 1.6.2 Tekniset tiedot RW 60 Hz Potkuri Moottori (60 Hz/460 V) Asennus Sekoittimen tyyppi Potkurin halkaisija Kierrosluku Malli virtausrenkaalla Moottorityp Nimellistehon kulutus P 1 Moottorinennleistung P 2 Käynnistystapa: suora (D.O.L) Käynnistystapa: tähti / kolmio Nimellisvirta 460 V:ssa Käynnistysvirta 460 V:ssa Johtotyyppi (Ex- ja vakio) Lämpötilan valvonta Tiivistyksen valvonta FM (NEC 500) Ohjausputki 60 Ohjausputki 100 Kokonaispaino (ilman virtausrengasta) Kokonaispaino (virtausrenkaalla) [mm] [1/min] [kw] [kw] [A] [A] [kg] [kg] RW A 17/6 2,36 1,7 4,3 15, RW A 17/6 2,36 1,7 4,3 15, RW A 32/6 4,4 3,2 8,8 24, RW A 32/6 4,4 3,2 8,8 24, RW A 35/8 4,6 3,5 8, RW A 35/8 4,6 3,5 8, RW A 35/8 4,6 3,5 8, RW A 46/8 6,0 4,6 10, RW A 46/8 6,0 4,6 10, RW A 60/12 8,0 6,0 17, RW A 60/12 8,0 6,0 17, RW A 90/12 11,5 9,0 23, RW A 90/12 11,5 9,0 23, RW A 90/12 11,5 9,0 23, RW A 120/12 15,3 12,0 31, RW A 120/12 15,3 12,0 31, RW A 130/4 15,3 13,0 21, * RW A 130/4 15,3 13,0 21, * RW A 130/4 15,3 13,0 21, * RW A 170/4 19,8 17,0 29, * RW A 170/4 19,8 17,0 29, * RW A 250/4 28,8 25,0 41, * RW A 250/4 28,8 25,0 41, * P 1 = Tehonotto ; P 2 = Tehonanto 1= Potkurin kierrosluku alennusvälityksellä i=7; 2= Potkurin kierrosluku alennusvälityksellä i=6 = Vakio ; = Optio; * = Tiivistyksen valvonta liitäntätilassa öljykammion sijasta. **Johtotyyppi: 10 m johto vapaalla kaapelipäällä on vakio toimituslaajuus 1 = 1 x 7G x 1.5 ; 2 = 1 x 10G x 1.5 ; 3 = 1 x 10 x G x 2.5 ; 4 = 2 x 4G x x 0,75 9

10 1.6.3 Tekniset tiedot RW- erikoismallit Sekoittimen tyyppi Potkuridurchmesser Kierrosluku Moottorityp Nennleistungsaufnahme P 1 Nimellistehon kulutus P 2 Käynnistystapa suora (D.O.L) Käynnistystapa: tähti / kolmio Nimellisvirta Käynnistysvirta Johtotyyppi (Ex- ja vakio) Lämpötilan valvonta Tiivistyksen valvonta Ex d llb T4 Taajuus Ohjausputki 60 Ohjausputki 100 Kokonaispaino [mm] [1/min] [kw] [kw] [A] [A] [Hz] [kg] RW 4033 LW A 40/8 5,6 4,0 10,9/400 V 40/400 V RW 6532 LW A 75/12 10,3 7,5 24,5/400 V 54/400 V RW 6533 LW A 100/12 13,3 10,0 31,9/400 V 91/400 V RW 5531 DM A 100/12 13,3 10,0 31,9/400 V 91/400 V RW 5531 DM A 120/12 16,0 12,0 36,5/ V 97/ V RW 5531 DM A 120/12 15,3 12,0 20,9/690 V 65/690 V LW - malli erikospotkurilla maataloudessa käytettäväksi, DM - malli (Drilling Mud) erikoispotkurilla kairausliejua varten. P 1 = tehonotto ; P 2 = tehonanto; = vakio ; = optio; **Johtotyyppi: 10 m johto vapaalla kaapelipäällä on vakio toimituslaajuus: 1 = 1x10Gx1,5; 2 = 3x6+3x6/3E+3x1, Tekniset tiedot RCP 50 Hz Potkuri Moottori (50 Hz/400 V) RCP hydraulikkatyyppi Potkurin halkaisija PotkuriKierrosluku H max Q max Moottorityp Nimellistehon kulutus P 1 Moottorin nimellisteho P 2 Käynnistystapa: suora (D.O.L) Käynnistystapa: tähti / kolmio Nimellisvirta 400 V:ssa Käynnistysvirta 400 V:ssa Johtotyyppi** (Ex- ja vakio) Lämpötilan valvonta Tiivistyksen valvonta Ex d llb T4 Kokonaispaino (Komplettaggregat) [mm] [1/min] [m] [l/s] [kw] [kw] [A] [A] [kg] RCP ,1 85 A 15/6 2,21 1,5 4,6 16, RCP ,6 120 A 28/6 4,09 2,8 8,4 30, RCP ,8 160 A 28/6 4,09 2,8 8,4 30, RCP , A 40/8 5,6 4,0 10, RCP , A 40/8 5,6 4,0 10, RCP , A 40/8 5,6 4,0 10, RCP , A 40/8 5,6 4,0 10, RCP , A 40/8 5,6 4,0 10, RCP , A 40/8 5,6 4,0 10, RCP , A 50/12 7,1 5,0 18, RCP , A 75/12 10,3 7,5 24, RCP , A 75/12 10,3 7,5 24, RCP , A 75/12 10,3 7,5 24, RCP , A 100/12 13,3 10,0 31, RCP , A 100/12 13,3 10,0 31, RCP ,4 880 A 110/4 13,0 11,0 21, * 280 RCP , A 150/4 17,9 15,0 32, * 285 RCP , A 220/4 25,8 22,0 43, * 315 RCP ,9 970 A 110/4 13,0 11,0 21, * 280 RCP , A 150/4 17,9 15,0 32, * 285 RCP , A 220/4 25,8 22,0 43, * 315 P 1 = Tehonotto ; P 2 = Tehonanto; 1= Potkurin kierrosluku alennusvälityksellä i=5; 2= Potkurin kierrosluku alennusvälityksellä i=4 = Vakio ; = Optio; * = Tiivistyksen valvonta liitäntätilassa öljykammion sijasta. **Johtotyyppi: 10 m johto vapaalla kaapelipäällä on vakio toimituslaajuus 1 = 1 x 7G x 1.5 ; 2 = 1 x 10G x 1.5 ; 3 = 1 x 10 x G x 2.5 ; 4 = 2 x 4G x x 0,75 10

11 1.6.5 Tekniset tiedot RCP 60 Hz Potkuri Moottori (60 Hz/460 V) RCP hydraulikkatyyppi Potkurin halkaisija PotkuriKierrosluku H max Q max Moottorityp Nimellistehon kulutus P 1 Moottorin nimellisteho P 2 Käynnistystapa: suora (D.O.L) Käynnistystapa: tähti / kolmio Nimellisvirta 460 V:ssa Käynnistysvirta 460 V:ssa Johtotyyppi (Ex- ja vakio) Lämpötilan valvonta Tiivistyksen valvonta FM (NEC 500) Kokonaispaino (Komplettaggregat) [mm] [1/min] [m] [l/s] [kw] [kw] [A] [A] [kg] RCP ,1 100 A 17/6 2,36 1,7 4,3 15, RCP ,6 145 A 32/6 4,39 3,2 8, RCP ,4 180 A 32/6 4,39 3,2 8,8 24, RCP , A 46/8 6,0 4,6 10, RCP , A 46/8 6,0 4,6 10, RCP , A 46/8 6,0 4,6 10, RCP , A 46/8 6,0 4,6 10, RCP , A 90/12 11,5 9,0 23, RCP , A 120/12 15,3 12,0 31, RCP , A 120/12 15,3 12,0 31, RCP , A 120/12 15,3 12,0 31, RCP , A 130/4 14,9 13,0 21,9 126,8 2 * 280 RCP , A 130/4 14,9 13,0 21,9 126,8 2 * 280 RCP , A 170/4 19,8 17,0 29,4 164,9 4 * 285 RCP , A 130/4 14,9 13,0 27,8 126,8 2 * 280 RCP , A 170/4 19,8 17,0 37,0 164,9 4 * 285 RCP , A 250/4 28,8 25,0 53,1 229,4 4 * 315 P 1 = Tehonotto ; P 2 = Tehonanto; 1= Potkurin kierrosluku alennusvälityksellä i=6; 2= Potkurin kierrosluku alennusvälityksellä i=5 = Vakio ; = Optio; * = Tiivistyksen valvonta liitäntätilassa öljykammion sijasta. **Johtotyyppi: 10 m johto vapaalla kaapelipäällä on vakio toimituslaajuus 1 = 1 x 7G x 1.5 ; 2 = 1 x 10G x 1.5 ; 3 = 1 x 10 x G x 2.5 ; 4 = 2 x 4G x x 0, Tekniset tiedot SB-KA Potkuri Moottori Paino Virtauksenkiihdytin tyyppi Potkurin halkaisija Kierrosluku Moottorityp Nimellistehon kulutus P 1 Moottorin nimellisteho P 2 Käynnistystapa: suora (D.O.L) Käynnistystapa: tähti / kolmio Nimellisvirta 400 V (50 Hz)/ 460 V (60 Hz): ssa Käynnistysvirta 400 V (50 Hz)/ 460 V (60 Hz): ssa Johtotyyppi (Ex- ja vakio) Lämpötilan valvonta Tiivistyksen valvonta Kokonaispaino [mm] [1/min] [kw] [kw] [A] [A] [kg] SB 1236 KA A 30/8 4,2 3,0 9,3/400 V 37/400 V SB 1237 KA A 40/8 5,6 4,0 10,9/400 V 40/400 V SB 1236 KA A 35/8 4,6 3,5 8,7/460 V 38/460 V SB 1237 KA A 46/8 6,0 4,6 10,3/460 V 38/460 V P 1 = Tehonotto ; P 2 = Tehonanto; 1= Potkurin kierrosluku alennusvälityksellä i=7; 2= Potkurin kierrosluku alennusvälityksellä i=8 = Vakio ; = Optio; **Johtotyyppi: 10 m johto vapaalla kaapelipäällä on vakio toimituslaajuus 1 = 1 x 7G x 1.5 ; 2 = 1 x 10G x 1.5 LISÄOHJE Muut jänniteet mahdollisia tilauksesta. 11

12 1.7 Mitat ja painot LISÄOHJE Saat laitteen painon laitteen tyyppikilvestä tai taulukoista kohdassa 1.6 Tekniset tiedot Rakennemitat RW Mitta RW 300 A15/28 (50 Hz) A17/32 (60 Hz) RW 400 A30/40 (50 Hz) A35/46 (60 Hz) RW 650 A50 (50 Hz) A60 (60 Hz) RW 650 A75 (50 Hz) A90 (60 Hz) RW 650 A100 (50 Hz) A120 (60 Hz) RW 900 A110/150 (50 Hz) A130/170 (60 Hz) RW 900 A220 (50 Hz) A250 (60 Hz) D 1 ø 300 ø 400 ø 650 ø 650 ø 650 ø 900 ø 900 D 2 ø 462 ø 560 ø 810 ø 810 ø 810 ø 1150 ø 1150 d 1 ø 158 ø 222,5 ø 262,5 ø 262,5 ø 262,5 ø 222,5 ø 222,5 H H h L L L L l l l X X X X L 1 (RW 900) X 1 min. l 1 min. 190 D 1 d 1 H min. h L 1 20 ( 60) 44 ( 100) 29 ( 60, RW 300) min x 60 l 2 X 2 D 2 60 ± 22 / ± 15 /22 /30 L 2 Kuva 1 Rakennemitat RW 12

13 1.7.2 Rakennemitat RCP 210, ,5 2 EN M X = PN6 Type 11, DIN EN DN 250 Ø 52 Ø 267 X 615 Kuva 2 RCP , EN M DN 400 min. 400 min. 800 X 683 X = PN6 Type 11, DIN EN Kuva 3 RCP

14 EN M DN500 min min. 600 X 865 (A50/12) 1005 (A75/12, A90/12, A100/12, A120/12) X = PN6 Type 11, DIN EN Kuva 4 RCP EN M DN 800 min min. 700 X 1174 (A130/4, A150/4) 1274 (A220/4, A250/4) X = PN6 Type 11, DIN EN Kuva 5 RCP

15 1.7.3 Laipan rakennemitan tarkastus flange dimension Y DN (mm) , , , ,5 NPS (inch) 10 1,19 +0, ,44 +0, ,69 +0, ,25 +0, Y laippa PN6 DIN EN Typ 11 laippa Class125 ANSI B Kuva 5 Laipan rakennemitat Ennen kiertopumpun asennusta on tarkastettava laipan mitta Y. Varmista, että taulukossa ilmoitettuja mittoja noudatetaan; muuten laippaa on työstettävä Rakennemitat SB-KA D SB 1236 KA 900 SB 1237 KA [18,9] C A C = 15 A B D SB 1236 KA SB 1237 KA D 631 [24,9] D B C = 22 A B D SB 1236 KA SB 1237 KA x 100 4" x 4" 710 [28,0] C = 30 A B D SB 1236 KA SB 1237 KA Kuva 7 Kiinnitin: Kiinteä kulma 0 Kuva 8 Kiinnitin: Säädettävä kulma 15

16 1.8 Tyyppikilpi Suosittelemme merkitsemään muistiin toimitetun laitteen tiedot alkuperäisestä tyyppikilvestä Kuva 9a Tyyppikilpi, jotta tiedot ovat aina tarvittaessa käytettävissä Type 2 PN 3 SN 4 U N V 3~ max. A P 1N P 2N n Ø T A max. C Nema Code Hmin. DN Q H Hmax. 26 Weight 22 IP68 28 Motor Eff. Cl IN Hz 1 kuvateksti Kuva 9a Tyyppikilpi 1 Osoite 15 kork. ympäristölämpötila [Yksikkö joustava] 2 Tyyppimerkintä 16 Nema Code Letter (vain 60 Hz, esim. H) 3 Tuote nro. 17 pienin kuljetuskorkeus [Yksikkö joustava] 4 Sarjanumero 18 Nimellisleveys [Yksikkö joustava] 5 Tilausnumero 19 Kuljetusmäärä [yksikkö joustava] 6 Valmistusvuosi [kk/vuosi] 20 Kuljetuskorkeus [yksikkö joustava] 7 Nimellisjännite 21 Suurin kuljetuskorkeus [yksikkö joustava] 8 Suurin upotussyvyys [yksikkö joustava] 22 Paino (ilman liittyviä osia) [yksikkö joustava] 9 Nimellisjännite 23 Moottorin hyötysuhdeluokka 10 Taajuus 24 Moottorin akselin kiertosuunta 11 Teho (ottoteho) [yksikkö joustava] 25 käyttötapa 12 Teho (antoteho) [yksikkö joustava] 26 melutaso 13 Kierrosnopeus [Yksikkö joustava] 27 Restart Menetelmä 14 Juoksupyörä/potkuri-ø [Yksikkö joustava] 28 suojelun SN: Kuva 9b Tyyppikilpi ATEX Kuva 9c Tyyppikilpi CSA / FM LISÄOHJE LISÄOHJE Lisätietojen saamiseksi on ehdottomasti ilmoitettava laitteen malli, tuote-nro ja laite-nro. Maasta riippuen saattaa olla käytössä lisäksi muitakin mallikilpiä. 16

17 2 Turvallisuus Yleiset työturvallisuus ja muut ohjeet on kerrottu erkiseen erillisessä Turvallisuus vihjeet ohjekirjassa. Jos joitakin asioita jää epäselväksi tai sinulla on jotan kysymyksiä turvallisuuteen viitaten ole hyvä ja ota yhteyttä Sulzer:ään. 3 Kuljetus ja varastointi 3.1 Kuljetus c Laitteita ei saa nostaa moottorin sähköjohdosta. Laite on varustettu nostokahvalla, johon voidaan sakkeleiden avulla kiinnittää ketju, kuljetusta tai asennusta ja irroitusta varten. m Huomaa laitteiden kokonaispaino (katso kuva 9). Nostolaitteiden, kuten nosturien ja ketjujen, on oltava riittävästi mitoitettuja ja vastata kulloinkin voimassa olevia turvallisuusmääräyksiä. m Laite m Laite on varmistettava vierimistä vastaan! on sijoitettava kuljetusta varten riittävän lujalle, kaikkiin suuntiin vaakasuoralle pinnalle ja varmistettava kaatumiselta. m Riippuvien kuormien ulottuvilla ei saa oleskella tai työskennellä! m Kuormahaan korkeuden pitää olla laitteiden kokonaiskorkeuden ja rajoitinketjun pituuden mukainen! 3.2 Kuljetussuojukset Moottorin liitäntäkaapelin kosteussuoja Moottorin liitäntäkaapelien päät suojataan tuotannossa kutistusletkusuojuksilla pitkittäissuunnassa tunkeutuvaa kosteutta vastaan. Suojukset saa poista vasta juuri ennen laitteen liittämistä sähköverkkoon. Etenkin jos laitteita asennetaan tai varastoidaan tiloihin, jotka voivat täyttyä vedellä ennen moottorin liitäntäkaapelin sijoittamista ja kytkemistä, on varmistettava, että moottorin liitäntäkaapelin päät tai suojukset jää veden peittoon. LISAOHJE Nämä suojukset suojaavat vain roiskevedeltä eivätkä ole vesitiiviitä! Moottorin liitäntäkaapelin päitä ei siis saa upottaa veteen, koska silloin kosteutta voi päästä moottorin kytkentätilaan. Tällaisissa tapauksissa moottorin liitäntäkaapelin päät on kiinnitettävä paikkaan, jossa ne eivät joudu veteen. Varo tällöin vioittamasta johdineristeitä! 17

18 3.3 Laitteiden varastointi Sulzer-tuotteet tulee suojata ilmaston vaikutuksilta kuten suoran auringonpaisteen UV-säteilyltä, otsonilta, suurelta ilmankosteudelta, erilaisilta (syövyttäviltä) pölypäästöiltä, mekaanisilta ulkoisilta vaikutuksilta, pakkaselta jne.sulzer-alkuperäispakkaukset ja niihin kuuluvat (tehtaalta toimitetut) kuljetussuojat takaavat yleensä parhaan mahdollisen suojan laitteille. Jos laitteet joutuvat alle 0 C lämpötiloihin, on varmistettava, että hydrauliikkaosissa, jäähdytysjärjestelmässä tai muissa ontelotiloissa ei enää ole kosteutta tai vettä. Kovalla pakkasella laitteiden ja moottorien liitäntäkaapeleiden siirtämistä pitäisi välttää. Jos varastointi tapahtuu ääriolosuhteissa, esim. trooppisessa tai aavikkoilmastossa, on tehtävä vielä vastaavat lisäsuojaustoimenpiteet. Toimitamme ne mielellämme tilauksesta. LISAOHJE 4 Tuotekuvaus 4.1 Yleiskuvaus Sulzer-laitteet eivät tavallisissa oloissa vaadi minkäänlaista huoltoa varastoinnin aikana. Pidemmän varastointiajan jälkeen, (n. vuoden kuluttua) moottorin akselia tulisi pyörittää käsin useamman kerran liukurengastiivisteen tiivistyspintojen kiinnitarttumisen estämiseksi. Kun akselia pyöritetään monta kertaa käsin, uutta liukuöljyä pääsee tiivistyspinnoille ja näin varmistetaan liukurenkaan tiivisteiden moitteeton toiminta. Moottorin akseli ei vaadi huoltoa varastoinnin aikana. Hydraulisesti optimoitu potkuri, jolla on korkea kulumiskestävyys. Moottorin akselin laakerointi tapahtuu kestovoidellulla ja huoltovapaalla rullalaakerilla. Siirrettävän aineen puolella kiertosuunnasta riippumaton piikarbidi-liukurengastiivistys. Liukuöljytäytteinen öljykammio. (Öljyn vaihto ei ole tarpeellista). Moottori Vaihtovirta-asynkronimoottori Käyttöjännite: 400V 3~ 50Hz / 460V 3~ 60Hz Muut käyttöjännitteet tilauksesta Eristysluokka F = 155 C, suojaluokka IP68 Keskilämpötila jatkuvassa käytössä: +40 C Moottorin valvonta Kaikki moottorit on varustettu lämpötilan valvonnalla, joka sammuttaa uppomoottorin ylikuumenemisen yhteydessä. Tätä varten lämpötilan valvonta on liitettävä kytkentäkaavion mukaisesti. Tiivistyksen valvonta DI-elektrodi (ei kaikissa malleissa) huolehtii tiivistyksen valvonnasta ja ilmoittaa erityiselektroniikan (optio) kautta kosteuden pääsystä moottoriin. Käyttö taajuusmuuntajissa Kaikkia sekoittimia voidaan käyttää taajuusmuuttaja käytöllä. (jos se on valinnan yhteydessä huomioitu). Noudata EMV-direktiiviä sekä taajuusmuuntajan valmistajan asennus- ja käyttöohjeita! 18

19 4.2 Rakenteellinen rakenne RW/SB-KA RW 300/400/ Kuva 10 RW 300/400/ RW 900/SB-KA kuvateksti Kuva 11 RW 900/SB-KA 1 tuki 8 liukurenkaan tiiviste 2 kaapelin sisäänvienti 9 potkurin napa 3 liitäntätila 10 potkuri 4 moottoritilan tiiviste 11 akseliyksikkö roottorilla ja laakereilla 5 moottorin käämitys 12 SD - rengas 6 pidätysrengas sakkelilla 13 vaihteisto 7 jaloterässuojus (optio) 19

20 4.3 Huuhtelujärjestelmä liukunrenkaan tiivistettä varten (optio) Käyttövesiletkun liitäntämahdollisuuden avulla liukurenkaan tiiviste voidaan myös huuhdella tai puhdistaa käytön aikana. Se voi estää vahingolliset liettymät ja ehkäistä ennenaikaisen kulumisen, esim. kemiallisten reaktioiden takia. Huuhtelujärjestelmän jälkivarustaminen on mahdollista vaihtamalla moottorin kansi. Z Z Kuva 12 Liukurenkaan tiivisteen huuhtelujärjestelmä 4.4 Rakenteellinen rakenne RCP RCP 400/ Kuva 13 RCP 400/500 20

21 Y Asennus - ja käyttöohje RCP kuvateksti Kuva 14 RCP akseliyksikkö roottorilla ja laakereilla 8 kaapelin sisäänvienti 2 liukurenkaan tiiviste 9 potkuri 3 tulokartio 10 SD - rengas 4 keräyskahva 11 DI-elektrodi (tiivistyksen valvonta) 5 moottorin runko 12 moottoritilan tiiviste 6 moottorin käämitys 13 vaihteisto 7 liitäntätila 4.5 Käyttö taajuudenmuuntimissa Moottorit sopivat käämityksen rakenteen ja eristyksen puolesta käytettäväksi taajuudenmuuntimessa. On kuitenkin otettava huomioon, että taajuudenmuunninkäytössä seuraavien ehtojen on täytyttävä: EMC-direktiivejä täytyy noudattaa. Taajuusmuunninohjattujen moottoreiden kierrosluku-/vääntömomenttikäyriä löydät tuotevalintaohjelmastamme. Räjähdysvaarattomat moottorit täytyy olla varustettu termistori- (PTC) valvonnalla. Ex-koneita saa poikkeuksetta käyttää vain tyyppikilvessä ilmoitetulla verkkovirralla, jonka taajuus on enintään 50 tai 60 Hz tai alempi. Tässä yhteydessä täytyy varmistaa että tyyppikilvellä ilmoitettu nimellisvirta ei ylittyy moottoreiden käynnistyksen jälkeen. Maksimimäärä käynnistyksiä moottorin tuotetiedotteen mukaan ei myöskään saa ylittyä. Ei-Ex-koneita saa käyttää vain enintään tyyppikilvessä ilmoitetulla verkkovirralla/taajuudella, ja lisäksi käytöstä on sovittava Sulzer-valmistajatehtaan kanssa. Taajuusmuuttajien kanssa tapahtuvaa Ex-koneiden käyttöä koskevat erityiset määräykset lämpövalvontaelementtien purkausaikojen suhteen. Alin taajuus ei saa pudota alle 25 Hz. 21

22 Ylin rajataajuus on säädettävä siten, että moottorin nimellistehoa ei ylitetä. Modernit taajuudenmuuntimet toimivat vahvistuvasti suurilla tahtitaajuuksilla ja jännitejyrkkyyden noustessa jyrkästi. Siten moottorin häviö ja melu pienentyvät. Valitettavasti sellaiset muuntajan lähtösignaalit aiheuttavat myös korkeita jännitehuippuja moottorin käämityksessä. Nämä jännitehuiput voivat käyttöjännitteestä sekä taajuudenmuuntimen ja moottorin välisen moottorin liitäntäjohdon pituudesta riippuen vaikuttaa käyttökoneiston käyttöikään epäsuotuisasti. Tämän estämiseksi kyseiset taajuudenmuuntimet (kuten kuvassa 15) on merkityllä kriittisellä alueella käytettäessä varustettava sinisuodattimella. Silloin sinisuodatin on sovitettava verkkojännitteen, muuntimen taajuuden, muuntimen nimellisvirran ja muuntimen lähtötaajuuden suhteen taajuudenmuuntajalle. Tässä yhteydessä täytyy varmistaa että nimellisjännite on kytketty moottorin liittimiin. U N [V] kriittinen alue epäkriittinen alue L[m] L = kokonaisjohdonpituus (taajuudenmuuntimesta moottoriin) Kuva 15 kriittinen/epäkriittinen alue 5 Asennus m Noudata edellisten kappaleiden turvaohjeita! 5.1 Asennus RW/SB-KA c Liitäntäkaapeli on asetettava joka tapauksessa siten, että se ei pääse potkuriin eikä rasitu vedosta. c Sähköliitäntä on suoritettava kohdan 5.8 Sähköliitäntä mukaisesti. LISÄOHJE Suosittelemme RW sekoittimen ja RCP kierrätyspumppujen ja SB virtauksenkiihdytin asennukseen Sulzer asennusvarusteiden käyttöä. 22

23 5.2 Potkurin asennus (vain mallissa RW 900 ja SB-KA) RW sekoittimen RW 900/ SB-KA potkuri toimitetaan irrallisena. Potkuri tulee asentaa paikalleen alla olevien ohjeiden mukaan. lukkolaattojen oikeaa asennuspaikkaa (Kuva 17 Lukkolaattojen asennuspaikka) ja mainittuja kiristysmomentteja on noudatettava! 1. Rasvaa potkurin napa ja akselin pää kevyesti 2. Työnnä potkuria (160/6) 3. Asenna O-rengas (16/5) 4. Asenna potkurin laatta (16/2) 5. Asenna O-rengas (16/4) 6. Laita lukkolaatat (16/3) paikoilleen ja noudata asennuspaikkaa - katso myös Kuva 17 Lukkolaattojen asennuspaikka 7. Kiristä lieriöruuvi (16/1) vääntömomentilla 56 Nm kuvateksti 1 lieriöruuvi 2 potkurin laatta 3 lukkolaatat 4 O-rengas 5 O-rengas 6 potkuri 7 sovituskiila (asennettu jo tehtaalla) 8 tiiviste (asennettu jo tehtaalla) Kuva 16 Potkurin asennus 5.3 Kiristysmomentit Kiristysmomentit seuraaville Sulzer-jaloteräsruuvit A4-70: Kierre M6 M8 M10 M12 M16 M20 M24 Kiristysmomentit 6,9 Nm 17 Nm 33 Nm 56 Nm 136 Nm 267 Nm 460 Nm Nord-Lock -lukkolevyjen asennuspaikka Kahden lukkolevyn ulkopuoli Kahden lukkolevyn sisäpuoli Kuva 17 Nord-Lock -lukkolevyjen asennuspaikka 23

24 5.4 Asennusesimerkkejä RW/SB-KA Asennusesimerkki olemassaolevilla varustekomponenteilla Tällaiselle asennukselle suositellaan suljetun tuen käyttämistä (katso Kuva 23 suljettu tuki) kuvateksti Kuva 18 Esimerkki olemassaolevilla varusteilla 1 nostopukki vintturilla ja köydellä 5 turvapuristusvaste 2 ylä pidätinpukki 6 käännettävä nelikantajohtoputki 3 suljettu tuki 7 kiristyspinne johdon pidikkeellä 4 pohjalaakeri 8 tärinänvaimennin (optio) 24

25 5.4.2 Asennusesimerkki muilla kiinnitysmahdollisuuksilla Tässä asennuksessa suositellaan avoimen tuen käyttämistä (katso Kuva 23 avoin tuki) kuvateksti Kuva 19 Esimerkki muilla kiinnitysmahdollisuuksilla 1 erillinen irrotettava nostopukki 5 käännettävä seinälaakeri 2 kääntökahva 6 avoin tuki 3 puikonkuivain (kiinniasennettu) 7 kiristyspinne johdon pidikkeellä 4 käännettävä nelikantajohtoputki 8 köyden estepaalu 25

26 5.4.3 Asennusesimerkki kiinteällä asennuksella virtauksen kiihdyttäjänä Tässä asennuksessa suositellaan avoimen tuen käyttämistä (katso Kuva 23 avoin tuki) kuvateksti 1 köyden estepaalu 2 Yläkiinnike 3 kiristyspinne johdon pidikkeellä 4 Sulzer nostolaite 5 kn 5 nelikantajohtoputki 6 avoin tuki 7 tärinävaimennin 8 putkenliitin 9 pohjalaakeri Kuva 20 Esimerkki kiinteällä asennuksella virtauksen kiihdyttäjänä

27 5.4.4 Asennusesimerkkejä SB-KA Tässä asennuksessa suositellaan avoimen tuen käyttämistä (katso Kuva 23 avoin tuki) Kuva 21 Asennus esimerkki virtauskiihdyttimen asennuksesta altaaseen jossa käytetään kantoainetta Kiinteä asennus tärinävaimentimella Jos sekoitin halutaan asentaa kiinteään kohtaan säiliössä, suosittelemme käytettäväksi konsolia tärinänvaimentimella. Tässä tapauksessa ohjasuputkeen täytyy laittaa toinen nelikulmaputki konsoliksi. Tärinänvaimennin kyseistä sekoitinta varten voidaan tilata (katso seuraava taulukko) Tärinänvaimentimen järjestäminen sekoitin til.nro RW RW RW (A50/12, A 60/12), (A75/12, A 90/12, A100/12 A 120/12) RW 900/SB-KA Vakio RW 400/650 RW 900/SB-KA Kuva 22 Esimerkki kiinteä asennus tärinänvaimentimella 27

28 5.5 Tuet RW/SB-KA Kiinnittimiä joita voidaan säätää pystysuunnassa (optio) on saatavana sekä aukinaisena, että suljettuna mallina kaikille sekoittimille RW /SB-KA Aukinainen Kuva 23 avoin tuki/suljettu tuki Suljettu Avoimen kaltevuuden säädettävän tuen asennus (optio) (2x) 9 (2x) 5 (2x) 4 (2x) 10 (2x) 2 (2x) 13 (2x) 10 (2x) 1 7 (2x) VKT (2x) 2 8 (2x) 9 (2x) 5 (2x) 4 (2x) 10 (2x) 10 (2x) 9 (2x) 10 (2x) 9 (2x) 6 (2x) 2 8 (2x) 5 (2x) 9 (2x) 4 (2x) 3 (2x) 11 (2x) 3 (2x) 1 VKT (2x) 10 (2x) 9 (2x) 10 (2x) 4 (2x) 9 (2x) 8 (2x) 5 (2x) Kuva 24 Kaltevuuden säädettävä tuki avoin 28

29 kuvateksti 1 tuki 7 Tasakanta ruuvi 13 läppäpistoke 2 verhous 8 putki 3 kierreholkki 9 laatta 4 kuusiokoloruuvi 10 kuusiokolomutteri 5 rulla 11 lieriöruuvi 6 liitoslaatta 12 Saranapultti Suljetun kaltevuuden säädettävän tuen asennus (optio) 2 (2x) (2x) 5 (2x) 9 (2x) 1 VKT (2x) 5 (2x) 3 (2x) 4 (2x) 9 (2x) 8 (2x) 6 (2x) (2x) 10 (2x) 11 (2x) 3 (2x) 1 VKT (2x) 9 (2x) kuvateksti Kuva 25 Kaltevuuden säädettävä suljettu tuki 1 tuki 7 pultti (pitkä) 2 verhous 8 laatta 3 rulla 9 kuusiokulmamutteri 4 pultti (lyhyt) 10 kierreholkki 5 läppäpistoke 11 lieriöruuvi 6 liitoslaatta Sekoitin täytyy tareetata siten vapaasti riippuvana, täydellisesti asennetulla tuella varustettuna, että tuki näyttää suoraan alaspäin. (katso Kuva 26) Sekoittimen sinkilää täytyy vastaavasti siirtää, jotta laitteen haluttu viisto asento (katso Kuva 26) voidaan säätää. Siten taataan, että sekoitin pystyy johtamaan sisään ja ulos virheettömästi ohjausputkeen ripustamisen jälkeen. 29

30 α Asennus - ja käyttöohje Kuva 26 Tareeraus täydellisesti asennetun tuen kanssa Oletusasetuksena SB-KA säädettävällä kallistuspidike on α = 30. Muissa asetukset (15 tai 22 ), tarkennus ja liitospisteeseen muutoksia tarvitse muuttaa kentällä. 5.6 Ohjausputken pituudet (nelikantajohtoputki) RW/SB-KA Seuraava taulukko näyttää ohjausputkien maksimipituudet, ne perustuvat suurimpaan sallittuun taipumaan 1/300 ohjausputken pituudesta. Nämä arvot on ilmoitettu jokaisen mallisarjan vahvimman RW:n SB-KA:n suurimmalla mahdollisella työntövoimalla puhtaassa vedessä tiiviydellä 1000 kg/m 3. Sekoitin/ Virtauksenkiihdytin Maksimi ohjausputken pituus (L) nelikantajohtoputken asennuksessa pistettävällä erillisellä Ohjausputki ylimääräisellä vipupukilla vipupukilla seinäasennuksella L L L RW x 3/16, L 5 m 2 x 3/16, L 5 m 2 x 3/16, L 5 m 60 x 60 x 4, L 5 m 60 x 60 x 4, L 5 m 60 x 60 x 4, L 5 m RW x 3/16, L 5 m 2 x 3/16, L 5 m 2 x 3/16, L 5 m 60 x 60 x 4, L 4 m 60 x 60 x 4, L 5 m 60 x 60 x 4, L 5 m 100 x 100 x 4, L 9 m 100 x 100 x 4, L 10 m 100 x 100 x 4, L 10 m RW x 100 x 4, L 5 m 100 x 100 x 4, L 6 m 100 x 100 x 4, L 6 m 100 x 100 x 6, L 6 m 100 x 100 x 6, L 7 m 100 x 100 x 4, L 6 m 100 x 100 x 8, L 7 m 100 x 100 x 8, L 8 m 100 x 100 x 4, L 6 m RW kw/ SB-KA 15 kw RW 900 > 15 kw/sb-ka > 15 kw 100 x 100 x 6, L 5 m 100 x 100 x 6, L 6 m 100 x 100 x 6, L 6 m 100 x 100 x 10, L 7 m 100 x 100 x 10, L 7 m 100 x 100 x 6, L 6 m Asennus vain erikoisasennuksen kanssa! 30

31 5.7 Asennus RCP Asennusesimerkki Sulzer nostolaitteella Kuva 27 Asennusesimerkki Sulzer nostolaitteella 5 kn 31

32 5.7.2 Ohjausputken asennus m Noudata edellisten kappaleiden turvaohjeita! paineletku sekä vaadittava laippa DIN EN PN6 on asennettava rakennuspuolelle ennen ohjausputken asennusta. DIN-laippa on asennettava ilman akselia. Tämä tarkoittaa sitä, että laipan reiät ovat symmetrisesti laipan keskiakselin vieressä. DINlaipan riittävä kiinnitys betoniin on varmistettava Kuva 28 Ohjausputken asennus Laita tuki (28/6) DIN-laipalle (28/9) ja ruuvaa kuusiokantaruuveilla (28/7) jousirengas (28/8) ja erikosimutterit (28/10) kiinni. Erikoismutterin (28/10) laakean pohjareunan täytyy osoittaa laipan keskikohtaan. Vahvista putkipihtien (28/1) asema pystysuoraan tuen (28/6) yli ja asenna varmuustapeilla (28/4). Alä kiristä vielä ruuveja! Laita ohjausputki (28/5) tuen (28/6) asennuskartion viereen ja vahvista lopullinen ohjausputken pituus. Mittaa putkipihtien (28/1) kartion yläreunaan asti. Lyhennä ohjausputkea (28/5) vastaavan pituiseksi ja laita se tuen (28/6) kartiolle. Paina putkipihdit (28/1) ohjausputkeen (28/5), niin että pystysuoraan suuntaan ei jää välystä ja ruuvaa kuusiokantaruuvit (28/3) ja jousirengas kiinni (28/2). 32

33 5.7.3 Moottorin liitäntäkaapelin asennus RCP m Noudata edellisten kappaleiden turvaohjeita! LISÄOHJE Tässä kuvattu kaapelinpidin ei kuulu RCP:n vakiotoimituslaajuuteen Kuva 29 Moottorin liitäntäkaapelin asennus Laita kaapelinpidin (29/2) kumimanseteilla (29/3) RCP:n yläpuolelle liitäntäkaapelin ympärille ja ruuvaa kuusiokantaruuvilla (29/1) kiinni. Ripusta karbiinihaka (29/4) kaapleinpitimeen (29/2) ja vaijeri tai ketju. c Liitäntäkaapeli on asetettava joka tapauksessa siten, että se ei pääse potkuriin eikä rasitu vedosta. Kaikki muut kaapelinpitimet asennetaan samalla tavalla. Etäisyydet kasvavat RCP:tä siirrettäessä kauemmaksi. Ripusta liitäntäkaapeli puristimella (29/7) kaapelinpitimeen. c Sähköliitäntä on suoritettava kohdan 5.8 Sähköliitäntä mukaisesti. 33

34 5.7.4 Valmistaminen RCP asennukseen Teräs kaapeli kierrätyspumpun on tarkistettava ennen alentamalla. Tätä varten kierrätyspumpun sijoitetaan vaakatasoon ja nosti toistaiseksi kunnes se vain koskettaa maahan talja. Kierrätyspumppu on sen jälkeen poistettava kanssa takatuen alueella noin 2-4 cm lattiasta (katso kuva 30). 2-4 cm Lasku ohjausputkelle RCP Kuva 30 RCP valmistautua tyhjennys m Noudata edellisten kappaleiden turvaohjeita! RCP putkiohjauksella ripustetaan seuraavan piirustuksen mukaisesti ohjausputkelle ja lasketaan kytkentään asti, moottorin liitäntäkaapelia on seurattava. Moottorin liitäntäkaapeli on kiinnitettävä sideketjuun tai -vaijeriin siten, että se ei pääse potkuriin eikä rasitu vedosta. RCP:n alaslaskemisen jälkeen sideketju tai -vaijeri on vapautettava. 34

35 Kuva 31 RCP lasku / RCP kytketty 5.8 Sähköliitäntä m Noudata edellisten kappaleiden turvaohjeita! Ennen käyttöönottoa on ammattitaitoisen henkilön tarkastettava, että vaadittavat sähkösuojaustoimet on suoritettu. Maadoituksen, nollajohdotuksen, vuotovirtasuojauksien yms. on oltava paikallisten sähköturvallisuusmääräysten mukaisia, ja sähköalan ammattilaisen on tarkastettava niiden asianmukainen toiminta. Asennuspaikalla olevien virransyöttöjärjestelmien tulee täyttää poikkipintaa ja suurinta sallittua jännitehäviötä koskevat paikalliset määräykset (esim. VDE). Laitteen tyyppikilpeen merkityn jännitteen tulee vastata paikallista verkkojännitettä. c Tulojohtimen liittäminen ja moottorin liitäntäkaapelin kytkeminen ohjainlaitteiston liittimiin on tehtävä ohjainlaitteiston kytkentäkaavion sekä moottorin kytkentäkuvien mukaisesti. Virtakaapeli tulee suojata oikein mitoitetulla sulakkella joka vastaa laitteen moottorin tehoa. Pumppuasemilla/säiliöissä on suoritettava VDE 0190-määräysten (putkijohtojen asennusmääräykset, vahvavirtalaitteistojen suojatoimet) mukainen potentiaalintasaus. Laitteissa, joissa on vakiona ohjauslaite, ohjauslaitetta on suojattava kosteudelta ja paikoissa, jotka eivät voi joutua veden alle, asennettava määräystenmukaisesti asennetulla CEE-suojakoskettimella pistorasiaan. 35

36 Ainostaan kappaleessa Teknisen esitteen kohdassa 1.6 tai tyyppikilvessä mainittu käynnistystapa on sallittu. Jos haluatte käyttää tästä poikkeavaa tapaa, ottakaa yhteyttä Sulzer:ään. Tapauksissa joissa ohjauskeskusta ei ole toimitettu: laitetta saa käyttää ainostaan moottorinsuojakytkin, ylivirtarele ja lämpötilaanturi kytkettynä Vakiomoottoriliitäntäkuvat, verkkojännitelue V kun 50 Hz / 460 V kun 60 Hz U2 V2 U1 V1 PE U1 V Hz 60 Hz A 15/6 A 17/6 A 28/6 A 32/6 A 30/8 A 35/8 W2 M3 ~ W1 W1 F0 F1 DI Kuva 32 (1 moottorin liitäntäjohto jossa integroitu ohjausjohdin - kytketty moottorissa, vain A-moottorille < 3 kw) U2 V2 W2 M3 ~ U1 V1 W1 PE U1 V1 W1 W2 U2 V Hz 60 Hz A 40/8 A 46/8 A 50/12 A 60/12 A 75/12 A 90/12 A 110/4 A 120/12 A 130/4 A 170/4 F0 F1 DI Kuva 33 1 moottorin liitäntäjohto jossa integroitu ohjausjohdin) U2 V2 W2 M3 ~ U1 V1 W1 Kaapeli 1 DI DI PE U1 V1 W Hz 60 Hz A 100/12 A 250/4 A 150/4 A 220/4 PE W2 U2 V2 F0 F1 Kaapeli 2 Kuva 34 (2 moottorin liitäntäjohto, kummassakin integroitu ohjausjohdin) 36

37 5.8.2 Johtimien kytkentä Suorakäynnistys tähtikytkentä L1 L2 L3 Liitäntä Pohjois-Amerikka & 5 & 6 Sulzer/Saksa U1 V1 W1 U2 & V2 & W2 1 U1 4 U2 6 5 W2 V2 3 2 W1 V Suorakäynnistys kolmiokytkentä L1 L2 L3 - Pohjois-Amerikka 1; 6 2; 4 3; 5-6 W2 1 U Sulzer/Saksa U1; W2 V1; U2 W1; V2 - W1 3 5 V2 U2 4 V12 c Vartijapiiri (F1) täytyy lukita sähköisesti moottorinsuojalla, kuittaus tapahtuu käsin. Lämpötilan vartijaa saa käyttää valmistajan antamien tietojen mukaan vain erityisellä kytkentäteholla. (katso seuraava Taulukko). Käyttöjännite...AC 100 V kohteeseen 500 V ~ Nimellisjännite AC 250 V Nimellisvirta AC cos φ = 1,0 2,5 A Nimellisvirta AC cos φ = 0,6 1,6 A Maks. sall. kytkentävirta I N 5,0 A Optio sujuva käynnistin Laitteille > 15 kw suosittelemme sujuvan käynnistimen asennusta (Soft Starter) Laitteiden liittäminen on sallittua vain määrätyllä käynnistystavalla DOL yhdessä sujuvan käynnisitmen kanssa Osaluettelo 1 Pehmytkäynnistin 2 Liitäntäkotelo 3 Kytkentälaitteeseen PE U2 U1 U1 V2 V1 V1 W2 M3 ~ W1 W1 2 3 F0 F1 DI RW/RCP/SB-KA Kuva 35 Moottorin liitäntäkuva sujuvalla käynnistimellä (optio) 37

38 Sujuvan käynnistimen testaus ja säätö: Kuva 36 Sujuvan käynnistimen testaus ja säätö Säädä 1.testiä varten potentiometri asemaan C. Lisätietoja saat sujuvan käynnistimen valmistajan asennus- ja käyttöohjeista, jotka ovat pakkauksessa mukana. Testi: 1. testi potentiometrin kohdalla C Säätö: Säädä pienimmälle mahdolliselle käynnistysvääntömomentille (säätöalueen sisällä). Säädä sekä pisimmälle mahdolliselle käynnistysajalle (mahdollisen säätöalueen sisällä) Pyörimissuunnan valvonta Ennen ensimmäistä käyttökertaa ja myös jokaisen uuden käyttöpaikan yhteydessä alan ammattilaisen pitää tarkastaa pyörimissuunta. Pyörimissuunta on oikea, kun potkuri (katso nuoli) pyörii myötäpäivään (oikealle). Tämä koskee kaikkia RW ja RCP/SB-KA-laite malleja m Sulzer-laitteet Kuva 37 Pyörimissuunnan valvonta on kiertosuuntaa tarkastettaessa suojattava siten, etteivät pyörivät siipipyörät, potkurit ja roottorit ja niiden synnyttämä ilmavirta tai sinkoutuvat osat pääse aiheuttamaan henkilövahinkoja. Hydraulijärjestelmän osiin ei saa koskea! 38

39 c Kiertosuunnan m Kiertosuuntaa tarkastuksen saa suorittaa vain sähköalan ammattilainen. tarkastettaessa sekä Sulzer-laitteita toimintaan kytkettäessä on varottava käynnistysnykäystä. Nykäys voi olla huomattavan voimakas! LISÄOHJE Jos samaan ohjainlaitteistoon on liitetty useampia uppopumppuja, jokainen laite on tarkastettava erikseen. Ohjauslaitteiston verkkojohtimen kiertokentän on oltava myötäpäiväinen. Liittämällä laite kytkentäkaavion ja johdinmerkintöjen mukaisesti kiertosuunta on oikea Kiertosuunnan vaihtaminen m Noudata edellisten kappaleiden turvaohjeita! c Kiertosuunnan vaihdon saa suorittaa vain sähköalan ammattilainen. Jos kiertosuunta on väärä, se on muutettava vaihtamalla moottorin liitäntäkaapelin kaksi vaihetta ohjainlaitteistossa. Tarkasta kiertosuunta uudelleen. LISÄOHJE Kiertosuunnan mittauslaite valvoo verkkojohtimen tai varavirtalaitteen kiertokenttää Tiivistysvalvonnan liitäntä ohjauslaitteistossa Laitteen vakiovarustukseen kuuluu vakiona DI-elektrodit tiivistysvalvontaan. Tiivistysvalvonnan ja ohjauslaitteiston yhdistämiseen tarvitaan Sulzer-DI-yksikkö, joka pitää kytkeä seuraavien kytkentäkaavioiden mukaan. LISÄOHJE Jos DI-rele hälyyttä on laite kytkettävä välittömästi pois päältä. Ottakaa tällöin yhteyttä Sulzer huoltoon. Jos pumppua käytetään lämpö- ja/tai kosteusantureiden ollessa irrotettuina, vastaavat takuuvaatimukset raukeavat. 3 pääte kytketään massaa tai elin RW/RCP/SB. virtalähde tulo vuoto poistua Kuva 38 Vahvistin indikaattorivalolla 39

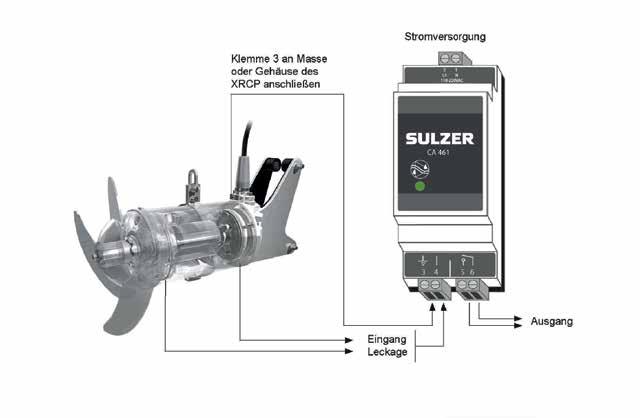

40 Elektroninen vahvistin 50 / 60 Hz:lle V AC (CSA) (Tuote-nro/Osa-nro: ) V DC (CSA) (Tuote-nro/Osa-nro: ) Maksimi releen kosketuskuorma : 2 ampeeria 6 Käyttöönotto m Noudata edellisten kappaleiden turvaohjeita! Ennen käyttöönottoa laite on tarkastettava ja toimintatarkastus on suoritettava. Erityisesti tulee tarkastaa: Onko sähkökytkentä suoritettu voimassa olevien määräysten mukaan? Onko lämpötilanrajoittimet/lämpötilantunnistimet liitetty? Onko tiivistysvalvonta (mikäli on) asennettu? Onko moottorin suojakytkin säädetty oikein? Onko moottorin kytkentäkaapelit asennettu määräysten mukaan? Onko moottorin liitäntäkaapeli yhdistetty siten, että se ei tartu potkuriin? Päteekö vähimmäiskate? (katso kohta 1.7 Mitat ja painot) 6.1 Toimintamuodot min. H min. 0,5 B B = Säiliön leveys, H = vesisyvyys Kuva 39 Asennus esimerkki ilmastimien kanssa Tämä kuva on viitteellinen. Ottakaa yhteyttä Sulzer:ään Käyttö suoraan tuuletetuissa paikoissa ei ole sallittua! Laite täytyy upottaa kokonaan aineeseen. Käytössä potkuri ei saa imeä ilmaa. Aineen rauhallinen virran kulku täytyy ottaa huomioon. Laitee tulee käydä ilman voimakkaita värinöitä. Rauhatonta virran kulkua ja värinöitä voi esiintyä: Voimakkaan sekoittamisen yhteydessä liian pienessä säiliössä. (vain RW/SB-KA) Vapaan virtauksen estyessä virtausrenkaan alueella. (vain RW) Muuta sekoittimen työsuuntaan koemielessä. Vapaan virtauksen estyessä tulorenkaan alueella. (vain RCP) 40
