KANSI-IKKUNOIDEN ASENNUS

Transkriptio

1 FINNMASTER T8 KANSI-IKKUNOIDEN ASENNUS MONTERING DÄCKSFÖNSTER ASSEMBLY DECK WINDOWS

2 OSAT DELAR PARTS 1. Kansi ikkunat 2. Simson ISR Simson ISR Simson Cleaner 1 5. Simson Prep G 6. Simson Prep M 7. 3mm neopreeni tiiviste X 4M 8. 5mm M-tiiviste X 6M 1. Däcksfönster 2. Simson ISR Simson ISR Simson Cleaner 1 5. Simson Prep G 6. Simson Prep M 7. 3mm neopren packning X 4M 8. 5mm M-packning X 6M 1. Deck windows 2. Simson ISR Simson ISR Simson Cleaner 1 5. Simson Prep G 6. Simson Prep M 7. 3mm neoprene seal X 4M 8. 5mm M-seal X 6M

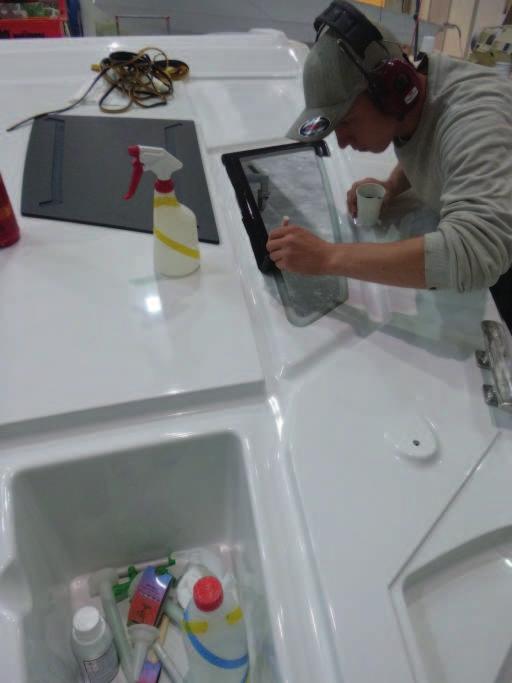

3 Lue koko ohje ennen asennuksen aloitusta. 1. Puhdista liimaus alue Simson Cleaner 1:llä. 2. Anna pinnan kuivua 3. Levitä Simson Prep G ohuesti, mutta peittävästi ja tasaisesti, liimattavalle alueelle. Sama pätee taaemman ikkunan liimauksessa. 4. Anna kuivua Läs hela anvisningen innan ni påbörjan monteringen. 1. Rengör ytan som ska limmas med Simson Cleaner Låt torka i 3. Stryk på området ett tunt men täckande och jämnt lag av Simson Prep G. Samma gäller vid limning av bakre fönster. 4. Låt torka i Read the entire manual before starting the assembly. 1. Wipe the contact area clean using Simson Cleaner Let it dry for 3. Apply a thin but covering layer of Simson Prep G. Same procedure applies to rear deck window. 4. Let it dry for

4 1. Liimaa 3mm neopreeni tiiviste ikkuna aukon ympäri kahden millimet rin etäisyydellä reunaan. 2. Liimaa 5mm M-tiiviste ikkunan kohotetun liimaus alueen ulkoreunaan. Jättäen nurkkiin noin 1cm vedenpoisto aukot. 3. Liimaa M-tiiviste taaemman ikkunan asennukseen kuvan mukaan. Jätä myös tässä nurkkiin 1cm vedenpoisto aukot. 1. Limma 3mm neoprenpackning runt ljusöppningen på två millimeters avstånd från kanten. 2. Limma 5mm M-packning i ytterkant av upphöjningen för fönstret. Lämna 1cm dräneringsöppningar i hörnen. 3. Limma M-packning för montering av bakre däcksfönster enligt bilden. 1. Put 3mm neoprene seal around the window opening at two millimeter distance from the edge. 2. Put the M-seal at the outer edge of the elevated glue area for the window. Leave 1cm drain openings in the corners. 3. Put M-seal for assembly of rear deck window according to picture above.

5 1. Kohdista ikkunat ja ja merkitse kohdistus teipillä. 2. Katkaise kohdistusteipit ja jätä ne sekä ikkunaan että kanteen. Tärkeää kohdistukselle liimausvaiheessa. 1. Centrera fönstren och märk placeringen med tejp. 2. Skär av tejpen och lämna den kvar både på fönster och däck. Detta är viktigt för placeringen när limmet är påfört. 1. Center the deck windows and mark the position with tape. 2. Cut the positioning tape and leave it on both window and deck. This is cruicial for repositioning the windows after applying the glue.

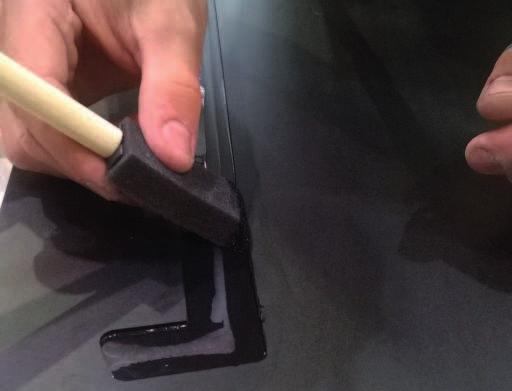

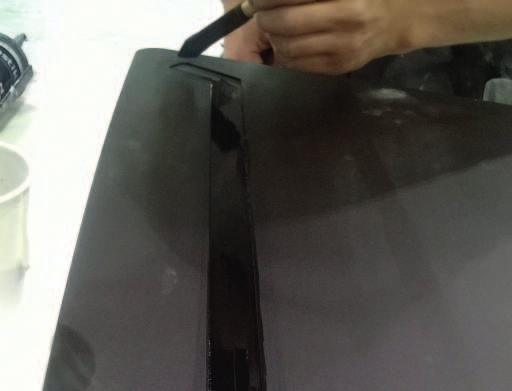

6 1. Pyyhi ikkunan liimausurat/alue puhtaaksi Simson Cleaner 1:llä ja anna kuivua 2. Sivele Simson Prep G esikäsittely taaemman ikkunan uraan, myös uran pystyreunoihin. Vältä sotkemasta Prep G ainetta mustalle rasteroinnille ikkunan alapinnassa. Anna kuivua 3. Pyyhkäise etummaisen ikkunan liimausalue Simson Prep M:llä. Anna kuivua 1. Rengör limspåren/ytan med Simson Cleaner 1 och låt torka i 5 min. 2. Stryk Simson Prep G i spåren i bakre fönstret, behandla även vertikala kanterna i spåren. Undvik att få Prep G på den svarta rasteringen på baksidan av fönstret. Låt torka i 3. Stryk Simson Prep M på limområdet under det främre fönstret. Låt torka i 1. Clean the glue grooves/surface with Simson Cleaner 1 and let it dry for 2. Apply Simson Prep G in the grooves in the rear window, also on vertical edges. Avoid getting any Prep G onto black surface on the underside of the windows. Let it dry for 3. Apply Simson Prep M on the glue surface on the underside of the front window. Let it dry for

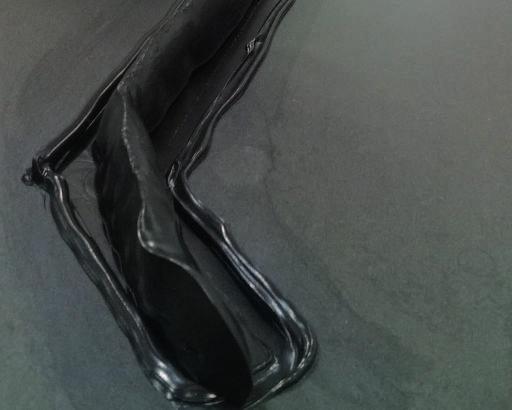

7 1. Saumaa uran reunat Simson ISR liimalla. 2. Laita Simson ISR liimaa taaemman kansi ikkunan uraan ja etummaisen ikkunan kohdalla veneen kanteen. 3. Käytä V-palkoa joka on noin 12mm leveä ja 25mm korkea. 4. Poista etummaisen ikkunan suojakalvo ikkunan alapuolelta ennen ikkunan laskemista kannelle liimaan. 1. Foga limspårets kanter med Simson ISR lim. 2. Applicera Simson ISR lim i spåret på det bakre fönstret och på däck för det främre fönstret. 3. Använd V-fog som är ca 12mm bred och 25mm hög. 4. Avlägsna främre fönstrets skyddsfi lm innan fönstret läggs ner på limmet/däcket. 1. Seal the edges of the grooves with Simson ISR adhesive. 2. Apply Simson ISR adhesive in the rear window grooves and on deck for the front window. 3. Use a V-bead that is about 12mm and 25mm high. 4. Remove protective fi lm from front window before mounting the window onto the deck.

8 1. Asenna ikkunat ja kohdista teippien avulla. 2. Paina ikkunat käsin kiinni ja seuraa tarkkaan että lasit jäävät kannen tasolle. 3. Laita painot lasin päälle, kuvan painot ovat 2,5kg. 1. Montera fönstren och centrera dem med hjälp av tejpmarkeringarna. 2. Tryck fast fönstren för hand och följ noga med att fönstren kommer i nivå med fördäcket. 3. Sätt vikter på fönstren, vikterna på bilden är 2,5kg 1. Mount the windows and position them with the help of the tape markers. 2. Press the windows down by hand and make sure that the end up on the same level as the deck. 3. Put weights on the windows, the weights in the picture are 2,5kg.
