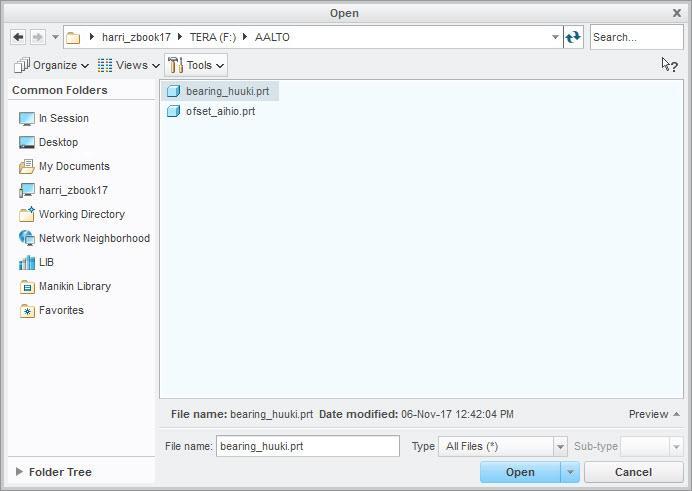

1 Koneistuksen esivalmistelut /Rouhintakierto Pre Preparing / Roughing Tee uusi MFG NC assembly Make New MFG assembly Valitse referenssi malli Select Reference model Valitse bearing_huuki Open Select bearing_huuki Open Tuotava malli jää hiireen kiinni, pikkaa hiiren vasemmalla se jonnekin, paina hiiren oikea alas pidä siell ja valtse Default Constraint Valitse Automatic Work Piece Select Automatic Work Piece Retrieved Model is stucked to You cursor, just pick it somewhere and select Default Constraint under your RMB

2 Valitse options ja laita lineaariofset arvoiksi 5, 5, 5, 5, 1 Tee Mill Window aihion yläpintaan Näi aihiosta tulee +x, -x ja +y, -y suunnassa 5 milliä Kappaletta Isompi +z suunnassa millin korkeampi Select options and add 5 millimeter linear offset for every position except -z Make Mill Window to your workpiece top surface Valitse Sketch type" Mill Window Select Sketch type Mill window Valitse yläpinta ja pikkaa sketch ikonia Select Top surface and click sketch icon Projisoi aihion edget sketsi tasoon Project Loop komennolla Prooject existing edges to sketch plane using Pjoject loop command Poistu OK valinnalla ja mene Mill Ribbonille ja aloita rouhintaradan teko Roughing Get out of skech mode and start to create your first roughing type tool path

3 Valitse teräksi Tappi10mm Select tool 10 mm flat end tool Parametreiksi AALTO_ROUGHING Parameters AALTO_ROUGHING Valitse turvatasoksi aihion yläpinta tai muutaman millin offset arvo siitä Select clearence/safe plane workpiece top surface or few millimeters offset Klikkaa Display ToolPath ikonia ja katsele syntynyt rouhintarata läpi -- >play Just click Display ToolPath icon and look trough roughing toolpath using play button

4 Finishing milling / Trajectory milling Tehdään viimeistely koneistus tehokkaalla trajektori tyyppisellä työkierrolla, jatketaan samalla Tappi10mm työkalulla määrittäen sille tarvittavat parametrit ja koneistettava geometria Lets create finishing sequenses using trajectorymilling toolpath continuing 10 mm flatend tool Tappi10mm with suitable parameters and needed geometry Paramtreiksi valitaan AALTO TRAJECTORI jos tarvetta kajota ko. työkalun turvatasoon sen voi tehdä (Ei tarvetta) For parameters select AALTO TRAJECTORI if need to change clearense plane You can do it (no necessary) Valitse Tool Motions - -> Curve cut - -> Valitse kaari mllin ylänurkasta, paina Shift näppäintä ja valitse kaaren toinen puoli, poista rasti offset cut kohdasta mikäli valittuna, valitse OK Select Tool Motions - -> Curve cut - ->select reference models upper arc corner and pres Shift button and select second arc remove offset cut selection if needed click OK Valitse uudestaan Tool Motions - -> Curve cut - -> valitse samat kaaret kuin edellä, valitse Height pinnaksi suuremman sylinterin kapea tasopinta, laita rasti helical kohtaan ja pitch nousu arvoksi 0.5. Tee sama isolle sylinterille Select Tool Motions - -> Curve cut - -> Select same curves again select Height surface narrow horizontal surface select helical and give pitch value 0.5. Do the same for bigger cylinder and accept toolpath.

5 Tee uusi trajectory milling työstörata työkalulle Tappi6mm. Valitse kappaleen pohjasta keskireijän kaksi kaarta laita Start surface aloitus pinnaksi kpl:n ylätasotee helical cut valitse oikea puoli (reijän sisäpinta ) pitch valu 0.5 Make new trajectory mill seq. use tool Tappi6mm six millimeter flat end tool. Select two hole arcs tell Start surface upper surfase make helical pich value 0.5 Click parameters change prof_stock _allow to 0.2 and create new tool motion - ->curve cut to same position using default values. Valitse parameters muuta prof_stock _allow 0.2, tee uusi tool motion - ->curve cut samaan kohtaan oletus arvoilla (muuttamatta mitään parametria) Toista äskeinen uudella sekvenssillä tappi3mm terällä pienille reijille Create new seq. Use tool tappi3mm for smaller holes Tee uusi sekvenssi (rata) käytä teränä Kartiotappi3_A45 terää, hae parametrit valitse Curve Cut ylä viisteen ala käyrät. Uudelleen curve cut reikien käyrät jne. Make new Trajektory mill seq. Use Kartiotappi3_A45 as atool and select upper camfers lover edge, make new curve cut and select holes camfer edge etc

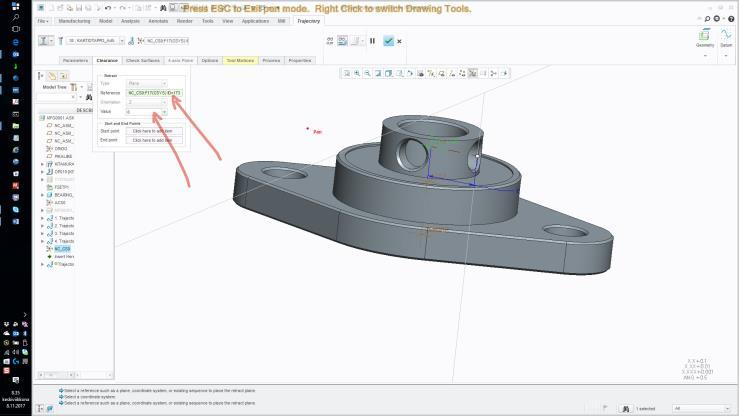

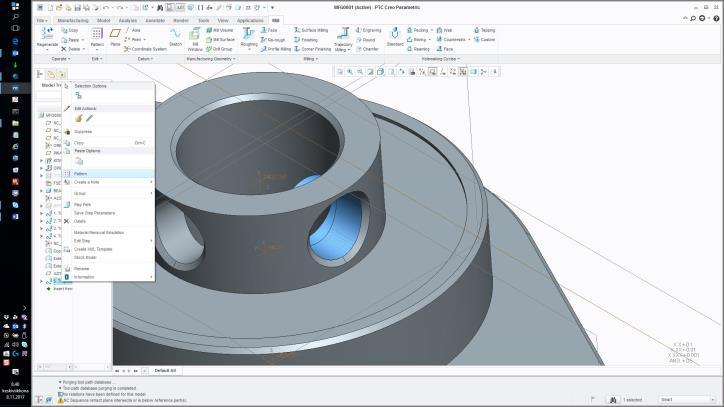

6 Tehdään uusi trajektori seq. Vaakasuralle reijälle. Koordinaatistoksi kuvan csys turvatasoksi luodaan uusi offset plane sopivalle etäisyydelle. Lets create new trajectoy milling for horisontal hole select csys z-pointing out of hole create new clearance plane Tee MillSurfase reijän sylinteripinnoille Tee Extend (Up to plane) Keskitason datumiinasti Create mill surface for hole cylinderical surface, exted sorfase edges to middle plane(alog tirection) Tee Negatiivinen offset jatketun sylinterin reunoista Create negative ofset for same edges and mill the hole Patterni sekvessi Kuvien osoittamalla tavalla toiseen reikään Pattern sequense, using axis type pattern as showed
