1 mini Safe by Design and optimized for tilting windows

DOMICET MINI Suitable for mm or 20mm chain or constant tension spring mechanism. Optimized for tilting windows and the spring mechanism is suited also for operating from the bottom up.

MINI SPRING cassette Chain operation and slim side channels (type 440) Also available with double roller version (type 445). MINI SPRING mm spring mechanism without cassette (type 405).

2 DOMICET MINI Suitable for mm or 20mm chain or constant tension spring mechanism. Optimized for tilting windows and the spring mechanism is suited also for operating from the bottom up. Cassettes and side channels available in plastic and aluminium. MINI HANDLE cassette MINI SLIM cassette Chain integrated inside the side channel (type 420). MINI SPRING cassette Chain operation and slim side channels (type 440) Also available with double roller version (type 445). MINI SPRING mm spring mechanism without cassette (type 405). Easy to use cord tensioning holders. Spring mechanism with cassette (type 430). Technical data of MINI cassette Max. drop of a blind with mm tube: 3,6 m with fabric thickness 0,2 mm 2,6 m with fabric thickness 0,3 mm 2,0 m with fabric thickness 0,4 mm Max. drop of a blind with 20 mm tube: 3,4 m with fabric thickness 0,2 mm 2,3 m with fabric thickness 0,3 mm 1,8 m with fabric thickness 0,4 mm Recommended max. widths: 1, m with mm steel tube 1,4 m with mm aluminum tube 1,5 m with 20 mm steel tube 1,4 m with 20 mm aluminum tube Min. dimension between glass and window frame is 8 mm.

Chain controlled MINI HANDLE cassette MINI SLIM

Assembly directly on frame with adjustable

SPRING Hook brackets to hang the blind directly

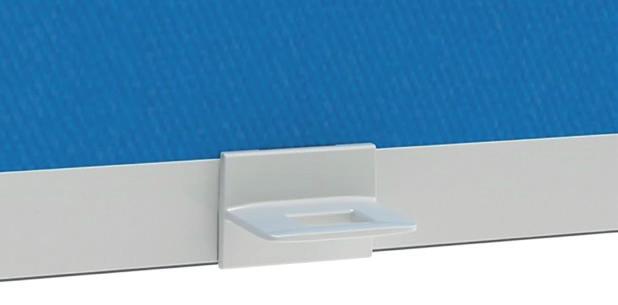

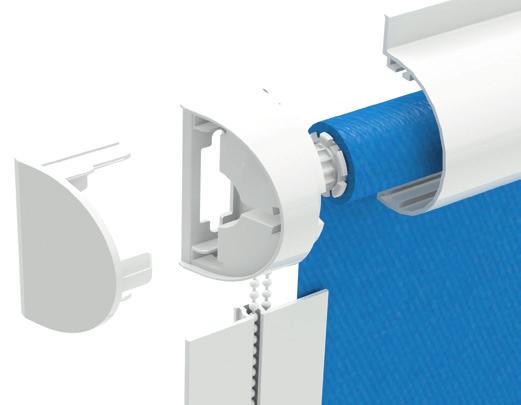

3 Chain controlled MINI HANDLE cassette MINI SLIM cassette Patented assembly with wedges on the end cover. No screws needed. Slim side channels and end covers with chain slots. Child safe chain operation with the chain integrated inside the side channel. No hanging loops. Assembly directly on frame with adjustable hooks and double sided tape (can be secured with screws). Child safe and easy to use handle with tilting function. MINI SLIM ZEBRA Clean surface without any screws. Spring controlled MINI SPRING cassette MINI SPRING Hook brackets to hang the blind directly on the window frame. Child safe operation with constant tension spring and tensioned cords behind the side channel. Constant tension spring mechanism and plastic mounting rail. Cords assembled through the bottom list and fixed to the cord tensioning holders. Handle fixed to bottom rail.

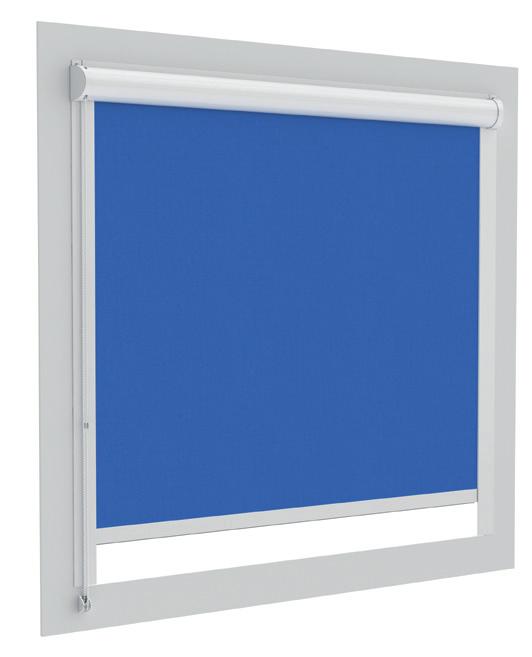

MINI HANDLE cassette type 420 Mini cassette roller blind with chain/minikasetti rullakaihdin ketjulla/ Minikassettenrollo mit Kette Available in plastic and aluminium.

4 MINI HANDLE cassette type 420 Mini cassette roller blind with chain/minikasetti rullakaihdin ketjulla/ Minikassettenrollo mit Kette Available in plastic and aluminium. The example is in plastic/ Saatavana sekä muovi- että alumiiniversiona. Esimerkki on muoviversiona/ Lieferbar in Kunststoff und Aluminium. Das Beispiel ist in Kunststoff. Available in and 20 mm/ ja 20mm/ Lieferbar in und 20mm Catalogue Page Katalogisivu Katalogenseite Tube mm or 20 mm/ Putki mm tai 20 mm/ Rohr mm oder 20 mm Chain mechanism mm/sivuveto mm/seitenzug mm Chain mechanism 20 mm/sivuveto 20 mm/seitenzug 20 mm End plug mm/päätytulppa mm/endstopfen mm Bushing 20 mm/holkki 20 mm/buchse 20 mm End cap + cover, white/päätysuoja, valk/endkappe, weiss Mounting hook, transparent/koukkukannake, läpinäkyvä/hakenträger, transparent Chain/Ketju/Kette Handle white/vedin valk./griff weiss Side channel with chain slot, plastic, white/sivulista ketjukanavalla, muovia, valk./seitenführung, Kette, Kunststoff, weiss Side channel neutral, plastic, white/ Sivulista neutraali, muovia valk./seitenführung, neutral, Kunststoff, weiss Side rail cap&cover, left, white/sivulistan suoja, vasen, valk./kappe f. Seitenführung, links, weiss Side rail cap&cover, right, white/sivulistan suoja, oikea, valk./kappe f. Seitenführung, rechts, weiss Cassette cover, plastic, white/kasettiprofiili, muovia, valk./ Kassettenprofil, Kunststoff, weiss Bottom rail, plastic, white/alalista, muovia, valkoinen/ Unterleiste, Kunststoff, weiss Brush tape/harjanauha/bürstenband Bottom rail cap, white/alalistan päätysuoja, valk./kappe für Unterleiste, weiss

MINI SLIM cassette type 440 Mini cassette with chain operation and slim side channels/minikasetti ketjukäytöllä ja kapeilla sivukanaaleilla/minikassette mit Seitenzug und schmalen Seitenprofilen

Das Beispiel ist in Kunststoff. Available in and 20 mm/ ja 20mm/ Lieferbar in und 20mm Page Sivu Seite 550 109 550 20 109 5 000 580 20 502 584 410 584 415 6. 584 520 7. 551 10 015 8. 551 10 045 9.

5 MINI SLIM cassette type 440 Mini cassette with chain operation and slim side channels/minikasetti ketjukäytöllä ja kapeilla sivukanaaleilla/minikassette mit Seitenzug und schmalen Seitenprofilen Available in plastic and aluminium. The example is in plastic/ Saatavana sekä muovi- että alumiiniversiona. Esimerkki on muoviversiona/ Lieferbar in Kunststoff und Aluminium. Das Beispiel ist in Kunststoff. Available in and 20 mm/ ja 20mm/ Lieferbar in und 20mm Page Sivu Seite Tube, 20 mm/putki, 20 mm/rohr, 20 mm Chain mech. mm/sivuveto mm/ Seitenzug mm Chain mech. 20 mm/sivuveto 20 mm/ Seitenzug 20 mm End plug mm/päätytulppa mm/ Endstopfen mm Bushing 20 mm/holkki 20 mm/buchse 20 mm End cap, slim, neutral/päätysuoja, slim, neutraali/ Endkappe, slim, neutral End cap + cover, slim, chain,/päätysuoja, slim, ketju/ Endkappe, slim, Kette Assembly plate/asennuslevy/träger Chain/Ketju/Kette Ball chain connector/ketjulukko/kettenverbinder Ball chain holder/ketjunpidin/kettenhalter Side channel slim/sivulista slim/seitenführung slim Cassette cover/kasettiprofiili/ Kassettenprofil Bottom rail/alalista/unterleiste Bottom rail cap/alalistan päätysuoja/kappe für Unterleiste Brush tape/harjanauha/bürstenband MINI ZEBRA type 445 Double roller mini cassette/zebra-kaihdin minikasetilla/doppelrollo mit Minikassette Available in plastic and aluminium. The example is in plastic/ Saatavana sekä muovi- että alumiiniversiona. Esimerkki on muoviversiona/ Lieferbar in Kunststoff und Aluminium. Das Beispiel ist in Kunststoff. Available in and 20 mm/ ja 20mm/ Lieferbar in und 20mm Page Sivu Seite Tube, 20 mm/putki, 20 mm/rohr, 20 mm Chain mech. mm/sivuveto mm/ Seitenzug mm Chain mech. 20 mm/sivuveto 20 mm/ Seitenzug 20 mm End plug mm/päätytulppa mm/ Endstopfen mm Bushing 20 mm/holkki 20 mm/buchse 20 mm End cap, slim, neutral/päätysuoja, slim, neutraali/ Endkappe, slim, neutral End cap + cover, slim, chain,/päätysuoja, slim, ketju/ Endkappe, slim, Kette Assembly plate/asennuslevy/träger Chain/Ketju/Kette Ball chain connector/ketjulukko/kettenverbinder Ball chain holder/ketjunpidin/kettenhalter Side channel slim/sivulista slim/seitenführung slim Cassette cover/kasettiprofiili/ Kassettenprofil Drop tube, 10 mm/alaputki, 10 mm/fallrohr, 10 mm End plug for drop tube/alaputken tulppa/ Endstopfen für Fallrohr

MINI SPRING cassette type 430 Mini cassette roller blind with spring mechanism/ Minikasetti rullakaihdin jousimekanismilla/ Minikassettenrollo mit Federmechanik Available in plastic and aluminium.

6 MINI SPRING cassette type 430 Mini cassette roller blind with spring mechanism/ Minikasetti rullakaihdin jousimekanismilla/ Minikassettenrollo mit Federmechanik Available in plastic and aluminium. The example is in plastic/ Saatavana sekä muovi- että alumiiniversiona. Esimerkki on muoviversiona/ Lieferbar in Kunststoff und Aluminium. Das Beispiel ist in Kunststoff. Available in and 20 mm/ ja 20mm/ Lieferbar in und 20mm Catalogue Page Katalogisivu Katalogenseite Tube mm or 20 mm/ Putki mm tai 20 mm/ Rohr mm oder 20 mm Spring mechanism, constant tension/jatkuvavetoinen jousimekanismi/ Federmechanik mit konstanter Zugkraft, mm Spring mechanism, constant tension/jatkuvavetoinen jousimekanismi/ Federmechanik mit konstanter Zugkraft, 20 mm End plug mm/päätytulppa mm/endstopfen mm Bushing 20 mm/holkki 20 mm/buchse 20 mm End cap + cover, white/päätysuoja, valk/endkappe, weiss Mounting hook, transparent/koukkukannake, läpinäkyvä/ Hakenträger, transparent Wire fixing screw/vaijerin lukitusholkki ruuvilla/spannnippel Cord 1,2mm/Vetopunos 1,2mm/ Schnur 1,2mm Side channel/sivulista/seitenführung Side rail cap&cover, left, white/sivulistan suoja, vasen, valk./kappe f. Seitenführung, links, weiss Side rail cap & cover, right, white/sivulistan suoja, oikea, valk/kappe f. Seitenführung, rechts, weiss Cassette cover, plastic, white/kasettiprofiili, muovia, valk./ Kassettenprofil, Kunststoff, weiss Bottom rail, plastic, white/alalista, muovia, valkoinen/ Unterleiste, Kunststoff, weiss Bottom rail cap, white/alalistan päätysuoja, valk./kappe für Unterleiste, weiss Brush tape/harjanauha/bürstenband Handle for bottom rail, white/alalistan vedin, valk./griff für Unterleiste, weiss

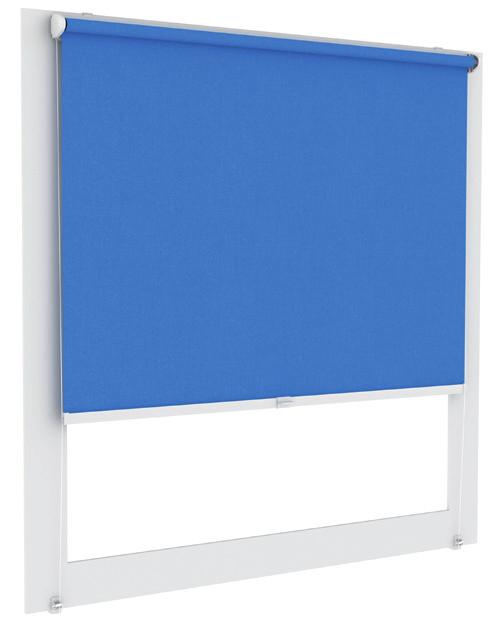

MINI SPRING type 405 Roller blind with constantly tensioned spring mechanism and side guide cords/ Rullakaihdin jatkuvavetoisella jousimekanismilla ja naruohjauksella/ Rollo mit Federmechanik und

7 MINI SPRING type 405 Roller blind with constantly tensioned spring mechanism and side guide cords/ Rullakaihdin jatkuvavetoisella jousimekanismilla ja naruohjauksella/ Rollo mit Federmechanik und Schnurführung Just hang the blind on the frame and easily tension the cords by using the cord tensioning holders at the bottom/ Asenna kaihdin ikkunakehyksiin ja jännitä narut helposti narunpitimen avulla/ Das Rollo einfach auf den Fensterrahmen hängen und die Spanndrähte mittels der unteren Spanndrahthalter auf dem Rahmen verspannen. Available in mm/ mm/ Lieferbar in mm Catalogue Page Katalogisivu Katalogenseite Tube mm/ Putki mm/ Rohr mm Spring mechanism, constant tension/jatkuvavetoinen jousimekanismi/ Federmechanik mit konstanter Zugkraft Endplug/Päätytulppa/Endstopfen Bracket right side (spring)/kannake vasen (jousi)/träger links (Feder) Bracket left side (endplug)/kannake oikea (päätytulppa)/träger rechts (Endstopfen) Cord keeper left/narunpidin vasen/schnurhalter links Cord keeper right/narunpidin oikea/schnurhalter rechts Hook bracket/koukkukannake/hakenträger Top-rail/Asennuskisko/Montageschiene Bottom rail/alalista/unterleiste End cap for bottom rail/alalistan päätytulppa/endkappe für Unterleiste Fixing bracket for cord/pikakiinnike narulle/träger für Schnur Handle/Vedin/Griff Cord 1,2mm/Vetopunos 1,2mm/ Schnur 1,2mm 10,

8 Chain controlled MINI HANDLE cassette (type 420) with mounting hooks. Double roller MINI ZEBRA (type 445). Domicet Mini is a perfect solution for tilting windows. In the picture MINI SPRING cassette (type 430). MINI SPRING (type 405) with constantly tensioned spring mechanism and hook brackets.
