SISÄILMASELVITYKSIÄ, VAIHE 2, KOMEETAN KOULU, KOMEETANKATU 1, ESPOO

Transkriptio

1 SISÄILMASELVITYKSIÄ, VAIHE 2, KOMEETAN KOULU, KOMEETANKATU 1, ESPOO

2 RAPORTTI Nro: Sivu 1 / 7 SISÄLLYS: SISÄILMASELVITYKSIÄ, VAIHE 2, KOMEETAN KOULU, KOMEETANKATU 1, ESPOO 1. Yleistiedot tutkimuksesta Tiivistelmä selvityksistä Teolliset mineraalivillakuidut (MMMF) Näytteenotto Tulosten tulkinta Tulokset kuitunäytteistä Johtopäätökset kuitunäytteistä Hiilidioksidipitoisuuden mittaukset Yleistä hiilidioksidimittauksista Ohje- ja tavoitearvot sisäilman hiilidioksidipitoisuuksille Sisäilman hiilidioksidipitoisuuden tutkimusmenetelmä Hiilidioksidipitoisuuden mittaustulokset Johtopäätökset hiilidioksidimittauksista Suositukset jatkotoimenpiteiksi... 7 Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Portti 2 Fax internet: Espoo Y-tunnus:

3 RAPORTTI Nro: Sivu 2 / 7 Olarin Huolto Oy Jarno Harjamaa Kuunkehrä Espoo SISÄILMASELVITYKSIÄ, VAIHE 2, KOMEETAN KOULU, KOMEETANKATU 1, ESPOO 1. Yleistiedot tutkimuksesta Tutkimuksen tilasi Jarno Harjamaa / Olarin Huolto Oy Tutkimukset suoritettiin Komeetan koulun tiloissa, osoitteessa Komeetankatu 1, Espoo Nyt tehty tutkimus oli jatkoa aiemmin kesällä tehtyihin sisäilmaselvityksiin. Nyt otetut näytteet ja tehdyt mittaukset olivat ns. olosuhdemittauksia, joita ei voitu tehdä koulun käyttäjien poissa ollessa Tiloista mitattiin hiilidioksidipitoisuuksia noin kahden viikon ajalta 6 tilasta. Lisäksi selvitettiin tasopintojen mineraalivillakuitupitoisuuksia kahden viikon laskeumapölystä Tutkimuksen suorittivat välisenä aikana Tuomo Niskanen ja Mikko Niskanen Sisäilmainsinöörit Oy:stä Työssä sovelletaan Konsulttialan yleisiä sopimusehtoja KSE 2013 Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Portti 2 Fax internet: Espoo Y-tunnus:

4 RAPORTTI Nro: Sivu 3 / 7 2. Tiivistelmä selvityksistä Kesällä otetuissa pölynkoostumusnäytteissä ja nyt otetuissa geeliteippinäytteissä ei esiintynyt poikkeavissa määrin mineraalivillakuituja. Geeliteippinäytteet otettiin kahden viikon laskeumapölystä, yhteensä 6 kpl eri puolilta koulua. Tilojen katoissa on pinnoilta käsittelemättömiä akustiikkalevyjä, joista saattaa irrota huonetilaan mineraalivillakuituja. Mineraalivillakuidut ovat halkaisijaltaan alle 3 μm:stä (0,1 3 μm lasimikrokuitu) noin 8 μm:iin. Geeliteipiltä lasketaan stereomikroskoopilla yli 20 μm pituiset teolliset mineraalikuidut. Kuiduiksi luokitellaan hiukkaset, joiden pituuden ja halkaisijan suhde on vähintään 3:1. Tätä pienempiä hiukkasia ei luokitella kuiduiksi, joten pienempien hiukkasten pitoisuutta ei pystytä selvittämään ko. menetelmin, eikä niiden mahdollisesti aiheuttamista terveyshaitoista ole tietoa. On mahdollista, että käytössä olevat ilmanpuhdistimet poistavat ilmassa mahdollisesti leijuvat kuidut (sekä pienemmät hiukkaset) riittävän tehokkaasti, joten on suositeltavaa jatkaa niiden käyttämistä siihen asti, kunnes akustiikkalevyt uusitaan/pinnoitetaan. Varsinkin mikäli käyttäjät ovat kokeneet tilanteen parantuneen ja oireet ovat vähentyneet niitä käyttämällä. Tiloista mitattiin noin kahden viikon ajalta hiilidioksidipitoisuuksia. Luokkatilassa 234 hiilidioksidipitoisuus nousi useaan otteeseen yli 1200 ppm:n, jota pidetään tyydyttävänä tasona (sisäilmastoluokitus 2008, STM :n Asumisterveysopas sekä Suomen rakentamismääräyskokoelman osa D2). Muissa luokkatiloissa päivittäiset maksimipitoisuudet alittavat tyydyttävänä pidettävän tason, mutta ylittävät hyvänä pidettävän tason (900 ppm). Tämä on tavanomaista koulujen ja päiväkotien tiloissa. Tilan 234 ilmanvaihtuvuutta tulee tehostaa mahdollisuuksien mukaan hiilidioksidipitoisuuden vähentämiseksi. Kohonnut hiilidioksidipitoisuus aiheuttaa väsymystä, päänsärkyä sekä työtehon alenemista. Lisäksi ilma saatetaan tuntea tunkkaiseksi, mikäli hiilidioksidipitoisuus nousee yli 1200 ppm:n (Asumisterveysohje). Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Portti 2 Fax internet: Espoo Y-tunnus:

5 RAPORTTI Nro: Sivu 4 / 7 3. Teolliset mineraalivillakuidut (MMMF) Mineraalivillaa on käytetty yleisesti lämpö- ja äänieristysmateriaalina mm. ilmanvaihtokoneissa ja kanavissa sekä akustiikkalevyissä. Kuitupitoisuuksille ei ole olemassa terveysperusteista ohjearvoa, ihmiset oireilevat kuiduille ja niiden sideaineille yksilöllisesti. Eristevillakuidut ja erityisesti niiden sideaineet aiheuttavat ihon, silmien ja hengitysteiden ärsytystä, lisäksi ne saattavat altistaa ylähengitysteiden tulehduksille, mm. poskiontelon tulehdukset. Eristevillakuiduissa käytetyt hartsit, liimat, aldehydit ym. sideaineet voivat herkistää ihoa ja limakalvoja. Elimistön puolustusjärjestelmät kykenevät poistamaan suurimman osan eristevillakuiduista tehokkaasti. Niiden poistumisaika elimistöstä on muutamia viikkoja tai kuukausia Näytteenotto Kuitunäytteet kerättiin laskeumapinnoilta kahden viikon laskeumapölystä geeliteipillä Näytteet toimitettiin laboratorioon, jossa teippinäytteistä analysoitiin valomikroskoopilla kuitujen laskennallinen määrä (kpl/cm 2 ). Näytteet on analysoitu Labroc Oy:n tutkimuslaboratoriossa. Analyysivastaus liitteenä 3.2. Tulosten tulkinta Sosiaali- ja terveysministeriön Asumisterveysohjeen mukaan sisäpintojen kuitupitoisuuksille ei ole annettu yksiselitteistä terveydellistä pitoisuusohjetta. Toimistotyyppisissä tiloissa, säännöllisesti siivottujen pintojen (alle 180 cm) mineraalikuitupitoisuuksille kahden viikon laskeumapölyssä käytetään viitearvoa 0,2 kuitua/cm 2 (Työterveyslaitos 2009). Pitoisuudet yli 0,2 kuitua/cm 2 ovat merkittävästi kohonneita. Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Portti 2 Fax internet: Espoo Y-tunnus:

6 RAPORTTI Nro: Sivu 5 / Tulokset kuitunäytteistä 3.4. Johtopäätökset kuitunäytteistä Tasopintojen kuitupitoisuudet alittivat TTL:n määrittämän viitearvon kahden viikon laskeumapölystä otetuissa näytteissä 4. Hiilidioksidipitoisuuden mittaukset 4.1. Yleistä hiilidioksidimittauksista Ihmisen aineenvaihdunta tuottaa sisäilmaan hiilidioksidia (CO2), jonka määrää sisäilmassa voidaan pitää ihmisestä peräisin olevien sisäilman epäpuhtauksien indikaattorina Sisäilman hiilidioksidioksidipitoisuus saattaa kohota suureksi esimerkiksi toimistotiloissa missä on paljon työntekijöitä, päiväkodin lepohuoneessa ja koulun luokkahuoneessa oppituntien aikana Hiilidioksidimittauksilla selvitetään lähinnä ilmanvaihtuvuuden riittävyyttä Hiilidioksidin suuri pitoisuus sisäilmassa voi aiheuttaa väsymystä, päänsärkyä ja työskentelytehon huononemista Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Portti 2 Fax internet: Espoo Y-tunnus:

7 RAPORTTI Nro: Sivu 6 / Ohje- ja tavoitearvot sisäilman hiilidioksidipitoisuuksille Sisäilman kohonnut hiilidioksidipitoisuus ilmaisee ilmanvaihdon riittämättömyyttä, eikä sille voida ilmoittaa terveydellistä ohjearvoa (STM :n Asumisterveysopas) Jos sisäilman hiilidioksidipitoisuus ylittää mg/m 3 (1 500 ppm), ilmanvaihto ei ole terveydensuojelulain edellyttämällä tasolla STM :n Asumisterveysoppaan sekä Suomen rakentamismääräyskokoelman osan D2 mukaan tyydyttävänä hiilidioksidipitoisuutena sisäilmassa voidaan pitää arvoa mg/m 3 (1 200 ppm) Sisäilmastoluokituksessa (2008) on hiilidioksidipitoisuuksille asetettu kolme (3) eri tasoa, jotka ovat S1 (<700 ppm, erittäin hyvä taso), S2 (<900 ppm, hyvä taso) ja S3 (<1200 ppm, tyydyttävä taso) 4.3. Sisäilman hiilidioksidipitoisuuden tutkimusmenetelmä Sisäilman hiilidioksidipitoisuuden vaihteluiden mittaukseen käytettiin kuutta (6) Tinytag mittalaitetta, jotka jatkuvatoimisina mittasivat ja rekisteröivät hiilidioksidipitoisuuden 5 minuutin välein noin kahden viikon ajalta 4.4. Hiilidioksidipitoisuuden mittaustulokset Mittapisteet on merkitty liitteenä olevaan pohjakuvaan Hiilidioksidipitoisuusmittausten kuvaajat on esitetty liitteissä Sisäilman hiilidioksidipitoisuudet olivat seuraavat: Mittapiste MP 1 MP 2 MP 3 MP 4 MP 5 MP 6 CO2 -maksimi CO2 -minimi CO2 -keskiarvo Sisäilmastoluokitus S2 S2 S3 S1 S1 S2 Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Portti 2 Fax internet: Espoo Y-tunnus:

8 RAPORTTI Nro: Sivu 7 / Johtopäätökset hiilidioksidimittauksista Hiilidioksidipitoisuudet olivat mitatuissa tiloissa pääosin hyvää tasoa, mutta luokkatilassa 234 (mittapiste 3) pitoisuus nousi ajoittain korkeaksi. Pitoisuus ylitti useaan otteeseen pitoisuuden 1200 ppm, jota pidetään välttävänä tasona Luokassa 232 oli n. klo välisenä aikana kohonnut hiilidioksidipitoisuus (maksimi n ppm, mutta vain hetkellisesti). Todennäköisesti tilassa on tuolloin ollut esim. vanhempainilta tms. tilaisuus. Mikäli vastaavanlaista iltakäyttöä on myös jatkossakin, tulee tämä huomioida ilmanvaihtokoneiden käyttöajoissa Taulukkoon on merkitty Sisäilmastoluokitukset päivittäisten maksimipitoisuuksien perusteella Hiilidioksidimittausten mukaan tilojen ilmanvaihtuvuus on riittävää kyseisellä käyttäjäkuormalla, pois lukien luokkatilaa Suositukset jatkotoimenpiteiksi Aiemmin tehdyn lausunnon (nro ) jatkotoimenpidesuositusten lisäksi suosittelemme parantamaan luokkatilan 234 ilmanvaihtuvuutta mahdollisuuksien mukaan Raportissa esitetyt johtopäätökset ja jatkotoimenpidesuositukset perustuvat kohteessa tehtyihin havaintoihin sekä kohteesta saatuihin tutkimustuloksiin. Raportin osittainen esittäminen on kiellettyä. Sisäilmainsinöörit Oy Espoossa 30 / 09 / 2016 Tuomo Niskanen Tutkija Liitteet: 1. Pohjakuva merkintöineen 2. Hiilidioksidimittausten kuvaajat 3. Labroc Oy:n tutkimusraportti mineraalivillakuitunäytteistä, / MVL Sisäilmainsinöörit Oy Puh info@sisailmainsinoorit.fi Portti 2 Fax internet: Espoo Y-tunnus:

9

10 CO2 Concentration (ppm) CO2 Concentration Komeetan koulu, LOG TERVEYDENSUOJELULAIN EDELLYTTÄMÄ TASO TYYDYTTÄVÄ TASO, S3 HYVÄ TASO, S2 ERITTÄIN HYVÄ TASO, S1 Komeetan koulu, LOG 1 1 syys syys syys syys syys syys 2016 C:\Users\Tuomo Niskanen\OneDrive\Duuni\16137 Komeetan koulu jatkotutkimukset\16137 loggaukset\komeetan koulu luokka 228.ttd

11 CO2 Concentration (ppm) CO2 Concentration Komeetan koulu, LOG TERVEYDENSUOJELULAIN EDELLYTTÄMÄ TASO TYYDYTTÄVÄ TASO, S3 HYVÄ TASO, S2 ERITTÄIN HYVÄ TASO, S1 Komeetan koulu, LOG 2 1 syys syys syys syys syys syys 2016 C:\Users\Tuomo Niskanen\OneDrive\Duuni\16137 Komeetan koulu jatkotutkimukset\16137 loggaukset\komeetan koulu luokka 232.ttd

12 CO2 Concentration (ppm) CO2 Concentration Komeetan koulu, LOG TERVEYDENSUOJELULAIN EDELLYTTÄMÄ TASO TYYDYTTÄVÄ TASO, S3 HYVÄ TASO, S2 ERITTÄIN HYVÄ TASO, S1 Komeetan koulu, LOG 3 1 syys syys syys syys syys syys 2016 C:\Users\Tuomo Niskanen\OneDrive\Duuni\16137 Komeetan koulu jatkotutkimukset\16137 loggaukset\komeetan koulu luokka 234.ttd

13 CO2 Concentration (ppm) CO2 Concentration Komeetan koulu, LOG TERVEYDENSUOJELULAIN EDELLYTTÄMÄ TASO TYYDYTTÄVÄ TASO, S3 HYVÄ TASO, S2 ERITTÄIN HYVÄ TASO, S1 Komeetan koulu, LOG 4 1 syys syys syys syys syys syys 2016 Users\Tuomo Niskanen\OneDrive\Duuni\16137 Komeetan koulu jatkotutkimukset\16137 loggaukset\komeetan koulu, tekn.käsittely, ikkuna auki.t

14 CO2 Concentration (ppm) CO2 Concentration Komeetan koulu, LOG TERVEYDENSUOJELULAIN EDELLYTTÄMÄ TASO TYYDYTTÄVÄ TASO, S3 HYVÄ TASO, S2 ERITTÄIN HYVÄ TASO, S1 Komeetan koulu, LOG 5 1 syys syys syys syys syys syys 2016 C:\Users\Tuomo Niskanen\OneDrive\Duuni\16137 Komeetan koulu jatkotutkimukset\16137 loggaukset\komeetan koulu, opet.huone.ttd

15 CO2 Concentration (ppm) CO2 Concentration Komeetan koulu, LOG TERVEYDENSUOJELULAIN EDELLYTTÄMÄ TASO TYYDYTTÄVÄ TASO, S3 HYVÄ TASO, S2 ERITTÄIN HYVÄ TASO, S1 Komeetan koulu, LOG 6 1 syys syys syys syys syys syys 2016 C:\Users\Tuomo Niskanen\OneDrive\Duuni\16137 Komeetan koulu jatkotutkimukset\16137 loggaukset\komeetan koulu, teks.työ.ttd

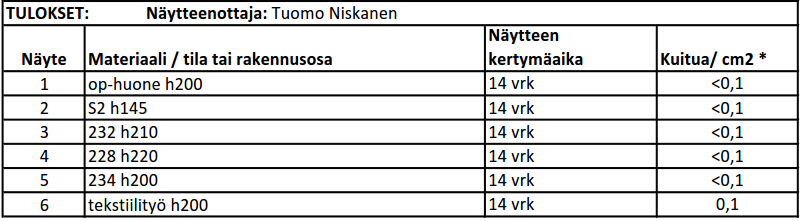

16 MINERAALIKUITULASKENTA 36986/MVL Tilaaja: Kohde: Sisäilmainsinöörit Oy Komeetan koulu Tilauspäivä: Projektinumero: Toimituspäivä: Menetelmät: TULOKSET: Näytteenottaja: Tuomo Niskanen Näyte Materiaali / tila tai rakennusosa Näytteen kertymäaika Kuitua/ cm2 * 1 op-huone h vrk <0,1 2 S2 h vrk <0, h vrk <0, h vrk <0, h vrk <0,1 6 tekstiilityö h vrk 0, /1 Tilaajan toimittamille geeliteipeille kerätyt teolliset mineraalivillakuidut (pituus >20 µm) laskettiin polarisaatiomikroskoopilla Nikon E200POL tai Motic BA310POL. Näytteenotosta vastaa tilaaja. Tulokset koskevat vain tutkittuja näytteitä. Labroc Oy vastaa toimeksiannoista KSE 2013 mukaisesti. *TTL:n teollisille mineraalivillakuiduille määrittämä viitearvo 14 vrk:n keräysajalle on < 0,2 kuitua/cm2. Viitearvon ylittävät tulokset on lihavoitu. Titta-Miia Raitala Tutkija, FM LABROC OY TEKNOLOGIANTIE 11, OULU METSÄNNEIDONKUJA 6, ESPOO PUH Y-TUNNUS:
