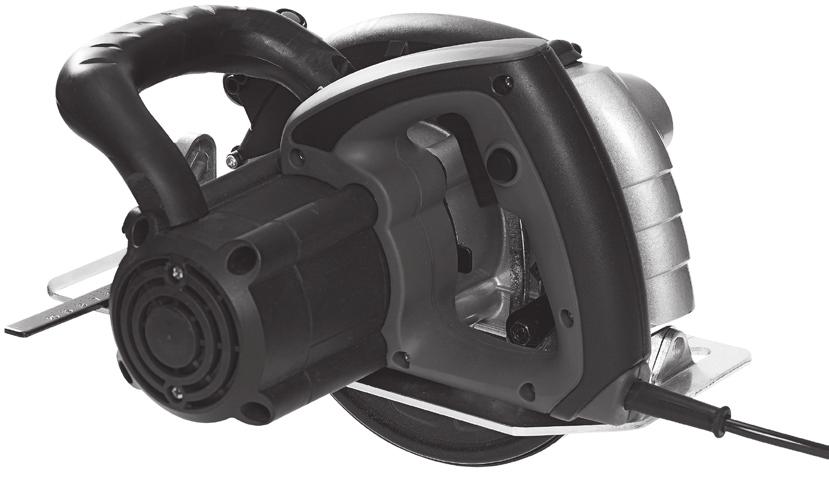

1 Cirkelsåg Sirkelsag Pyörösaha Rundsav 185 mm

2 1. CE-CERTIFIKAT/SERTIFIKAATTI

3 Cirkelsåg 185 mm 2. INTRODUKTION Denna manual skall anses som en del av maskinen och de ska alltid förvaras tillsammans. Om maskinen säljs, så ska manualen överlämnas till den nye ägaren. Förvara manualen på en för operatören lättillgänglig plats och se till att den bevaras i gott skick. Läs noga igenom hela manualen innan montering, start och användning av maskinen. Kontrollera och anlita den alltid om eventuellt tvivel uppstår beträffande driften av maskinen. Säkerhetssymboler i manualen Dessa säkerhetssymboler uppmärksammar endast specifika faror. Oförsiktig eller felaktig användning av maskinen medför även andra risker som inte tas upp i manualen. Allmänna olycksförebyggande åtgärder ska därför alltid vidtas och respekteras. OBS! Denna symbol betyder risk för mindre personskada eller maskinskada. Denna symbol betyder risk för allvarlig olycka, eventuellt med dödlig utgång. 3. TEKNISKA DATA Art.nr: Modell: Cirkelsåg 185 mm Motoreffekt: W Elanslutning: V ~ 50 Hz Spindelhastighet: rpm Sågklinga: Ø 185 x 20 mm (2,4/1,6 mm) Geringssågning: Max. sågdjup 0 /45 : /42 mm Dammsugaranslutning:... Ø 30 mm (inv.) Laser Klass: Effekt: mw Våglängd: nm Isolationsklass: II Ljudtrycksnivå 10 m L PA :.. 96 db (A) Ljudeffektnivå L WA : db (A) Vibrationer: ,5 m/s² Mått (monterad): x 250 x 240 mm Vikt: ,4 kg 4. ANVÄNDNINGSOMRÅDE Denna maskin är konstruerad och tillverkad för sågning i trä och trämaterial enligt instruktionerna i denna manual. All annan användning är förbjuden. 5. ALLMÄNNA SÄKERHETSINSTRUKTIONER Vid användning av maskinen ska grundläggande försiktighetsåtgärder alltid vidtas för att reducera risken för eldsvåda, elektriska stötar och personliga skador. Läs och ta till dig råden som ges. Underlåtenhet att följa användarmanualen och säkerhetsföreskrifterna kan resultera i allvarliga skador. Läs manualen noga innan du använder maskinen. Arbetsområde a. Håll arbetsområdet rent och väl upplyst. Skräpiga arbetsbänkar och mörka områden innebär risk för olyckor. b. Använd inte elektriska maskiner i brandfarliga och explosiva miljöer, t.ex. vid förekomst av brandfarlig vätska, gas eller damm. Elektriska maskiner avger gnistor som kan antända dammet eller ångorna. c. Se till att barn och obehöriga hålls borta från arbetsområdet. Elsäkerhet a. Maskinen är dubbelisolerad, vilket eliminerar behovet av att maskinen måste vara försedd med elkabel och stickkontakt för anslutning till ett jordat vägguttag. 3

4 b. Kontrollera så att spänningen som anges på maskinskylten stämmer överens med nätspänningen. c. Undvik att komma i kontakt med jordade ytor, såsom t.ex. rör, radiatorer och kylanläggningar. Du löper större risk att få en elstöt om din kropp är jordad. d. Exponera inte elektriska maskiner för regn eller väta. Vatten som tränger in i en elektrisk maskin kan leda till ökad risk för elstöt. e. Misshandla inte elkabeln. Bär aldrig maskinen i elkabeln och dra inte i elkabeln för att dra ut stickproppen från eluttaget. Se till att elkabeln inte utsätts för värme, olja, vassa kanter eller rörliga delar. Skadad elkabel skall omedelbart bytas ut. Skadad elkabel ökar risken för elstöt. f. Vid användning av elektriska maskiner utomhus skall alltid en förlängningskabel godkänd och avsedd för utomhusbruk användas. En sådan förlängningskabel minskar risken för elstöt. g. Dimensionen på förlängningskabeln får ej understiga: Längd Kabelarea 0 15 m 1,5 mm² m 2,5 mm² Personlig säkerhet a. Låt aldrig någon använda maskinen om personen ej läst och förstått manualen och dess säkerhetsregler. b. Var uppmärksam, se på det du arbetar med och använd sunt förnuft vid användning av elektriska maskiner. c. Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av bristande uppmärksamhet vid användning av elektriska maskiner, kan räcka för att du skall skadas allvarligt. d. Använd lämpliga kläder. Använd inte löst sittande kläder och bär inga smycken. Använd hårnät om du har långt hår. Se till att hålla hår, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar. Halksäkra skor rekommenderas. e. Undvik oavsiktlig start. Se till att startknappen inte är intryckt när maskinen ansluts till eluttaget. Det inbjuder till olyckor att bära maskinen med fingret på startknappen och att sätta stickproppen i vägguttaget på maskiner med startknappen intryckt. f. Tag bort inställnings- och justerverktyg. Gör det till en vana att alltid kontrollera att inställnings- och justerverktyg är borttagna från maskinen före start. Ett verktyg som sitter kvar på en roterande del av maskinen kan orsaka personskador. g. Sträck dig inte. Se till att alltid stå stadigt och ha balans. Bra fotfäste och balans ger bättre kontroll över maskinen i oväntade situationer. h. Använd säkerhetsutrustning. Använd alltid skyddsglasögon. OBS: Vanliga glasögon och solglasögon är ej skyddsglasögon. Andningsskydd, halksäkra skor, hjälm och hörselskydd skall användas när så är tillämpligt. Användning och skötsel av maskinen a. Använd skruvtvingar eller annat lämpligt sätt att hålla fast arbetsstycket på en stadig plattform. Arbetsstycken som hålls för hand eller mot kroppen leder till instabilitet och att du eventuellt kan tappa kontrollen över arbetet. b. Tvinga inte maskinen. Använd rätt maskin och rätt storlek på maskinen för det arbete som skall utföras. Rätt maskin gör arbetet lättare, säkrare och bättre. Forcera inte arbetet, arbeta i den hastighet maskinen är avsedd att arbeta i. c. Använd inte maskinen om strömbrytaren inte fungerar korrekt. Maskiner som inte kan kontrolleras med strömbrytaren är farliga och skall repareras. d. Dra stickproppen ur vägguttaget innan du gör någon justering, byter tillbehör eller lägger undan maskinen. Sådana förebyggande säkerhetsåtgärder minskar risken för att maskinen startar oavsiktligt. e. Lägg undan maskiner som inte används utom räckhåll för barn och andra obehöriga personer. Maskinen är farlig i händerna på okunniga. f. Sköt maskinen noggrant. Håll skärande verktyg vassa och rena. Korrekt skötta maskiner med vassa skärytor fungerar bättre och är lättare att kontrollera. g. Låt alla skydd sitta på sin plats och håll dem i fungerande skick. h. Överskrid inte maskinens max. kapacitet. Den arbetar bäst och säkrast inom det område den är konstruerad för. Tvinga inte 4

5 maskinen till uppgifter den inte är avsedd för. Arbetet går säkrare och snabbare med korrekt maskinval. Tvinga inte mindre maskiner till att göra ett arbete avsett för större maskiner. i. Kontrollera att rörliga delar sitter korrekt på plats och inte kärvar, att inga delar är trasiga och att inget annat förhållande föreligger som kan påverka maskinens funktion. Skadad maskin skall repareras innan den används. Många olyckor orsakas av dåligt skötta maskiner. j. Använd endast tillbehör som rekommenderas av tillverkaren för just din maskin. Tillbehör som är lämpliga för en maskin kan vara farliga på en annan maskin. 7. MONTERINGSANVISNING Cirkelsågen är monterad och klar för användning vid leverans. Kontrollera vid uppackning så att maskinen ej skadats under transporten, samt så att alla delar och tillbehör finns med. Följande delar medföljer: Cirkelsåg Parallellanhåll Insexnyckel Bruksanvisning 6. ÖVERSIKTSBILD 1. Strömbrytare, laser 2. ON/OFF-strömbrytare, 3. Säkerhetslåsknapp 4. Spak, spindellås 5. Låsspak, sågdjupsinställning 6. Spånutkast/dammsugaranslutning 7. Bakre handtag 8. Främre handtag 9. Låsspak, geringsinställning 10. Låsspak, parallellanhåll 11. Parallellanhåll 12. Sågklinga 13. Klingbult 14. Klingskydd 15. Fotplatta

6 8. SÄRSKILDA SÄKERHETSREGLER OCH SÄKERHETSANORDNINGAR 8.1 Varningssymboler på maskinen På maskinen sitter olika symboler som är avsedda för att varna för eventuella risker för fara, samt informera om korrekt uppträdande vid användning av maskinen eller speciella situationer. Dessa symboler är mycket viktiga och måste respekteras. Läs noga igenom manualen! Allmän fara! Var medveten om riskerna vid användning av en cirkelsåg. Risk för skärskador: Håll hand och fingrar minst 10 cm från sågklingan. Använd handskar vid byte av sågklinga Risk för flygande föremål: Håll obehöriga åskådare på behörigt avstånd, minst 6 m, från arbetsområdet. Risk för vibrationer: Använd handskar för att hålla värmen och bibehålla blodcirkulationen. Arbeta inte under långa pass utan ta regelbundna raster. Maskinen är utrustad med laser. Denna typ av laseranordning innebär vanligtvis inte någon risk för ögonskador, men om du tittar direkt in i laserstrålen kan detta förorsaka temporär blindhet. 8.2 Säkerhetsanordningar Använd aldrig cirkelsågen om inte alla nedanstående säkerhetsanordningar är på plats och att de fungerar! ON/OFF-strömbrytare (2) och säkerhetslåsknapp (3) Säkerhetslåset förhindrar att maskinen startar oavsiktligt vid kontakt med strömbrytaren. Start - Tryck in säkerhetslåsknappen (3) och tryck därefter in ON/OFF-strömbrytaren (2). Stopp - Släpp ON/OFF-strömbrytaren (2). Klingskyddet (14) Klingskyddet minskar risken för kringflygande föremål och omedveten beröring av sågklingan. Den skall glida lätt och ej fastna i uppfällt läge.. 9. ANVÄNDNINGS- OCH HANDHAVANDEINSTRUKTIONER 9.1 Byte av sågklinga För att sågresultatet skall bli bra och maskinen inte överbelastas, så är det viktigt att sågklingan är hel och vass. Använd ej sågklingor tillverkade i snabbstål. Använd skyddsutrustning! Risk för ögonskador p.g.a. eventuella kringflygande föremål. Sågspån från vissa träslag såsom ek, ask med flera kan orsaka cancer. Använd andningsskydd. Titta ej direkt in i laserstrålen. Avlägsna alltid stickkontaken från eluttaget vid kontroll och byte av sågklinga. Använd handskar vid bytet. Använd enbart sågklingor enligt specifikationerna i tekniska data, för sågning i trä och trämaterial. 1. Avlägsna stickkontakten från eluttaget. 2. Lägg cirkelsågen på sidan, på en plan yta. 3. Tryck in spindellåsspaken (4) och lossa försiktigt klingbulten (13) genom att skruva den åt vänster (moturs). 4. Avlägsna klingbulten, planbrickan och klingbrickan. 6

7 5. För upp klingskyddet (14) och avlägsna sågklingan. 6. Rengör flänsbrickan som sitter kvar på motoraxeln, samt såghuset. 7. Kontrollera sågklingans rotationsriktning. Tänderna och pilen på klingan skall peka moturs (i samma riktning som pilen på det övre fasta klingskyddet). Montera sedan den nya sågklingan på motoraxeln, utanpå flänsbrickan och därefter klingbrickan och planbrickan. Tryck in spindellåsspaken (4) och drag åt klingbulten (13) lagom hårt. 8. Kontrollera att sågklingan (12) sitter fast ordentligt och att den kan rotera fritt genom att snurra på den för hand. 9.2 Inställning av sågdjup 1. Lossa låsspaken (5) för sågdjupsinställning. 2. Håll sågens fotplatta (15) plant mot kanten på arbetsstycket och lyft själva sågen tills sågklingan hamnar på rätt djup (strax under arbetsstyckets underkant), vilket kan avläsas på djupskalan. 3. Lås fast låsspaken (5) igen. 9.3 Inställning av geringsvinkel Lossa låsspaken (9) för geringsinställning. 2. Fotplattan (15) kan nu vinklas i önskad vinkel mellan Ställ in önskad vinkel med hjälp av geringsskalan. 4. Lås fast låsspaken (9) igen. 9.4 Lasersikte Cirkelsågen är försedd med en laseranordning och laserstråle för tydlig utmärkning av såglinjen. Aktivering - Tryck ned laserns strömbrytare (1). Avstängning - Tryck in strömbrytaren (1) ytterligare en gång. 9.5 Inställning av parallellanhåll Med hjälp av parallellanhållet (11) går det att såga parallellt med kanten på arbetsstycket. 1. Lossa parallellanhållets låsspak (10). 2. Skjut in parallellanhållet genom styrhålen på fotplattan (15). 3. Ställ in önskad sågbredd med hjälp av graderingen på parallellanhållet. 4. Dra fast låsspaken (10) igen. 9.6 Förberedelse inför sågning 1. Kontrollera att stickkontakten ej är ansluten till eluttaget. 2. Kontrollera att det inte finns främmande föremål i arbetsstycket. 3. Kontrollera att arbetsstycket är väl fastspänt och att sågklingan går fritt under arbetsstycket och ej tar i stöd m.m. Långa och breda arbetsstycken, såsom skivor och plank, skall stödjas väl. Även den bit som sågas av skall ha fullgott stöd, annars kan arbetsstycket nypa fast kring sågklingan och orsaka ett backslag ( kick-back ), vilket kan medföra allvarliga personskador! 4. Kontrollera att cirkelsågens säkerhetsanordningar är på plats och att de fungerar. 5. Kontrollera att sågklingan är fastspänd, vass och oskadad. Byt sågklinga om den är skadad eller skev. 6. Ställ in önskat sågdjup med tanke på arbetsstyckets tjocklek, samt eventuell geringsvinkel. 7. Om möjligt koppla en dammsugare till dammsugaranslutningen (6). OBS! Fotplattan är utrustat med ett sikte. Den högra skåran (0 ) i fotplattans (15) framkant är ett sikte för rak 0 sågning, medan den vänstra skåran (45 ) är ett sikte för 45 geringssågning. Provsåga alltid i en träbit så att du ser var sågsnittet hamnar i förhållande till sikte och såglinje. 7

8 9.7 Sågning med hjälp av parallellanhållet 1. Utför förberedelserna vid sågning. 2. Justera in parallellanhållet efter önskad sågbredd. 3. Anslut stickkontakten till eluttaget. 4. Placera den främre delen av cirkelsågens plana fotplatta (15) på arbetsstycket som ska sågas, så att det nedre klingskyddets främre klack hamnar mot kanten på arbetsstycket. Rikta sedan in sågen så att parallellanhållet ligger dikt an mot arbetsstycket. 5. Greppa sågen med den ena handen på bakre handtaget (7) och den andra på det främre handtaget (8). Håll alltid i maskinen med båda händerna så länge sågklingan roterar. 6. Starta sågen och avvakta tills motorn uppnått fullt varvtal. 7. För sågen sakta framåt. Tvinga aldrig sågen framåt, utan bibehåll ett jämnt, lätt tryck även efter det att sågsnittet är klart, tills sågklingan stannat helt. Om sågningen avbryts, avvakta tills sågklingan kommer upp i fullt varvtal igen innan sågningen fortsätter. OBS! Vid sågning tvärs fiberriktningen tenderar träfibrerna att lyfta och flisa sig. Genom att sågen trycks framåt långsammare minskar denna effekt. 8. Då sågningen är klar, släpp strömbrytaren och lyft ej upp sågen förrän sågklingan är helt still. Sågklingan fortsätter att rotera även en stund efter att cirkelsågen stängts av. Brännmärken i arbetsstycket indikerar på att sågklingan är slö eller på felaktig sågteknik. 9.8 Sågning på frihand 1. Utför förberedelserna inför sågning. 2. Rita en såglinje på arbetsstycket. 3. Anslut stickkontakten till eluttaget. 4. Aktivera lasern med strömbrytaren (1) och placera den främre delen av cirkelsågens plana fotplatta (15) på arbetsstycket som ska sågas, så att det nedre klingskyddets främre klack hamnar mot kanten på arbetsstycket. Rikta sedan in sågen så att siktena ligger längs såglinjen. 5. Greppa sågen med den ena handen på bakre handtaget (7) och den andra på det främre handtaget (8). Håll alltid i maskinen med båda händerna så länge sågklingan roterar. 6. Starta sågen och avvakta tills motorn uppnått fullt varvtal. 7. För sågen sakta framåt. Tvinga aldrig sågen framåt, utan bibehåll ett jämnt, lätt tryck även efter det att sågsnittet är klart, tills sågklingan stannat helt. Om sågningen avbryts, avvakta tills sågklingan kommer upp i fullt varvtal igen innan sågningen fortsätter. OBS! Vid sågning tvärs fiberriktningen tenderar träfibrerna att lyfta och flisa sig. Genom att sågen trycks framåt långsammare minskar denna effekt. 8. Då sågningen är klar, släpp strömbrytaren och lyft ej upp sågen förrän sågklingan är helt still. 9.9 Sågning av skivor och stora arbetsstycken Vid sågning i skivor, så skall dessa placeras på stöd (ex. några arbetsbockar). Tänk på att den bit som sågas av också skall ha stöd, så att den inte orsakar backslag eller faller okontrollerat i marken. Placera stöden längs med sågsnittet, så att sågklingan går fritt och att inte arbetstycket eller den avsågade biten kan falla ned på marken vid sågningen. För att få ett rakt snitt på skivor, så går det att spänna fast en rätskiva, vattenpass eller en trälist på arbetsstycket och sedan såga längs dess kant. 8

9 10. FÖRVARING Kontrollera att cirkelsågen är hel och väl rengjord. Förvara den sedan i ett svalt och torrt utrymme, oåtkomligt för barn och andra obehöriga. Förvara alltid maskinen i en miljö med temperaturer mellan -20 C och +40 C. Förvara inte maskinen i närheten av kemikalier, lösningsmedel eller gödningsmedel. Sådana produkter är ofta nedbrytande och kan orsaka irreparabel skada på din maskin. 13. MILJÖSKYDD Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Alla maskiner, tillbehör och förpackningsmaterial skall sorteras och lämnas till en återvinningscentral och där kasseras på ett miljövänligt sätt. 11. UNDERHÅLL OCH SERVICE Stäng alltid av maskinen och koppla bort den från eluttaget innan byte av sågklinga eller någon form av underhåll eller service sker. Säkerhetsanordningar som tagits bort vid underhålls- och rengöringsarbeten måste ovillkorligen monteras tillbaka och kontrolleras innan maskinen används igen. Om maskinen måste repareras, så får reparation endast utföras av behörig servicetekniker. Dagligt underhåll efter utfört arbete: Rengör maskinen från sågrester med en trasa eller mjuk borste. Rengör elmotorns ventilationsöppningar och strömbrytare med dammsugare och mjuk borste. Kontrollera att sågklingan är hel och vass. OBS! Om maskinen är ordentligt smutsig så går det att använda en lätt fuktad trasa med mild tvållösning som ej är skadlig för plastdetaljerna. Använd aldrig några frätande kemikalier vid rengöring, de kan skada plastdetaljerna. Vatten får absolut ej tränga in till maskinens elektriska delar, detta kan orsaka kortslutning. 9

10 Sirkelsag 185 mm 2. INNLEDNING Denne bruksanvisningen skal anses som en del av maskinen, og de skal alltid oppbevares sammen. Dersom maskinen selges, skal bruksanvisningen overlates til den nye eieren. Oppbevar bruksanvisningen på et sted som er lett tilgjengelig for operatøren, og sørg for at den tas godt vare på. Les nøye gjennom hele bruksanvisningen før montering, start og bruk av maskinen. Slå alltid opp i den i tilfelle det skulle oppstå tvil om drift av maskinen. Sikkerhetssymboler i bruksanvisningen Disse sikkerhetssymbolene informerer kun om spesifikke farer. Uforsiktig eller feil bruk av maskinen medfører også andre risikoer som ikke omhandles i bruksanvisningen. Generelle ulykkesforebyggende tiltak skal derfor alltid treffes og respekteres. OBS! Dette symbolet betyr risiko for mindre personskade eller maskinskade. Dette symbolet betyr risiko for alvorlig ulykke, eventuelt med dødelig utgang. 3. TEKNISKE DATA Art.nr: Modell: Sirkelsag 185 mm Motoreffekt: W Eltilkolbling: V ~ 50 Hz Spindelhastighet: rpm Sagblad: Ø 185 x 20 mm (2,4/1,6 mm) Gjæringssaging: Maks. sagedybde 0 /45 : 63/42 mm Støvsugertilkobling:..... Ø 30 mm (innv.) Laser Klasse: Effekt: mw Bølgelengde: nm Isolasjonsklasse: II Lydtrykknivå 10 m L PA : db (A) Lydeffektnivå L WA : db (A) Vibrasjoner: ,5 m/s² Mål (montert): x 250 x 240 mm Vekt: ,4 kg 4. BRUKSOMRÅDE Denne maskinen er konstruert og produsert for saging i tre og trematerialer i samsvar med instruksjonene i denne bruksanvisningen. Annen bruk må ikke forekomme. 5. GENERELLE SIKKERHETSINSTRUKSJONER Ved bruk av maskinen skal grunnleggende forsiktighetstiltak alltid treffes for å redusere risikoen for brann, elektrisk støt og personskade. Les og iaktta rådene som gis. Dersom du ikke iakttar brukerveiledningen og sikkerhetsforskriftene, kan det resultere i alvorlige skader. Les bruksanvisningen nøye før du tar maskinen i bruk. Arbeidsområde a. Hold arbeidsområdet rent og godt opplyst. Uryddige arbeidsbenker og mørke områder innebærer risiko for ulykker. b. Bruk ikke elektriske maskiner i brannfarlige og eksplosive miljøer, f.eks. ved forekomst av brannfarlig væske, gass eller støv. Elektriske maskiner avgir gnister som kan antenne støvet eller dampene. c. Sørg for at barn og andre uvedkommende holdes borte fra arbeidsområdet. Elsikkerhet a. Maskinen er dobbeltisolert, slik at den ikke trenger å være utstyrt med kabel og støpsel for tilkobling til jordet stikkontakt. b. Kontroller at spenningen angitt på maskinskiltet er i samsvar med nettspenningen. 10

11 c. Unngå å komme i kontakt med jordede overflater, så som f.eks. rør, radiatorer og kjøleanlegg. Du løper større risiko for å få elektrisk støt dersom kroppen din er jordet. d. Eksponer ikke elektriske maskiner for regn eller væte. Vann som trenger inn i en elektrisk maskin, kan føre til økt risiko for elektrisk støt. e. Behandle kabelen forsiktig. Bær aldri maskinen etter kabelen, og dra ikke i kabelen for å trekke støpselet ut av stikkontakten. Pass på at kabelen ikke utsettes for varme, olje, skarpe kanter eller bevegelige deler. En skadet kabel øker risikoen for elektrisk støt og skal straks skiftes ut. f. Ved bruk av elektriske maskiner utendørs skal det alltid brukes en skjøtekabel godkjent og beregnet for bruk utendørs. En slik skjøtekabel reduserer risikoen for elektrisk støt. g. Dimensjonen på skjøtekabelen må ikke være mindre enn: Lengde Kabeltverrsnitt 0 15 m 1,5 mm² m 2,5 mm² Personlig sikkerhet a. La aldri noen som ikke har lest og forstått bruksanvisningen og dens sikkerhetsregler, bruke maskinen. b. Vær oppmerksom og bruk sunn fornuft når du arbeider med elektriske maskiner. c. Bruk ikke maskinen om du er trett eller påvirket av narkotiske stoffer, alkohol eller medisiner. Et øyeblikks manglende oppmerksomhet ved bruk av elektriske maskiner er alt som skal til for at du kan bli alvorlig skadet. d. Bruk egnede klær. Bruk ikke løstsittende klær og smykker. Bruk hårnett om du har langt hår. Pass på å holde hår, klær og hansker borte fra bevegelige deler. Løstsittende klær, smykker og langt hår kan sette seg fast i bevegelige deler. Sklisikre sko anbefales. e. Unngå utilsiktet start. Se etter at startknappen ikke er inntrykt når støpselet settes i stikkontakten. Det innbyr til ulykker å bære maskinen med fingeren på startknappen og å sette støpselet i stikkontakten på maskiner med startknappen inntrykt. f. Fjern innstillingsnøkler og justeringsverktøy. Gjør det til en vane å alltid kontrollere at innstillingsnøkler og justeringsverktøy er fjernet fra maskinen før start. Et verktøy som sitter igjen på en roterende del av maskinen, kan forårsake personskade. g. Strekk deg ikke. Pass på å alltid stå stødig og holde balansen. Godt fotfeste og balanse gir bedre kontroll over maskinen i uventede situasjoner. h. Bruk sikkerhetsutstyr. Bruk alltid vernebriller. OBS! Vanlige briller og solbriller er ikke vernebriller. Åndedrettsvern, sklisikre sko, hjelm og hørselsvern skal brukes når dette er nødvendig. Bruk og stell av maskinen a. Bruk skrutvinger eller annen egnet måte for å holde fast arbeidsstykket på en stødig plattform. Arbeidsstykker som holdes for hånd eller mot kroppen, fører til ustabilitet og eventuelt at du mister kontrollen over arbeidet. b. Press ikke maskinen. Bruk riktig maskin og riktig størrelse på maskinen for arbeidet som skal utføres. Riktig maskin gjør jobben lettere, sikrere og bedre. Forser ikke arbeidet; bruk den hastigheten maskinen er beregnet for. c. Bruk ikke maskinen dersom strømbryteren ikke virker som den skal. Maskiner som ikke kan kontrolleres med strømbryteren, er farlige og skal repareres. d. Trekk støpslet ut av stikkontakten før du foretar justeringer, skifter tilbehør eller legger bort maskinen. Slike forebyggende sikkerhetstiltak reduserer risikoen for at maskinen starter utilsiktet. e. Oppbevar maskiner som ikke er i bruk, utenfor rekkevidde for barn og andre uvedkommende. Maskinen er farlig i hendene på ukyndige personer. f. Vedlikehold maskinen omhyggelig. Hold skjærende verktøy skarpe og rene. Korrekt vedlikeholdte maskiner med skarpe skjærflater fungerer bedre og er lettere å kontrollere. g. La alle beskyttelsesanordninger være på plass, og hold dem i fungerende stand. h. Overskrid ikke maskinens maksimale kapasitet. Den arbeider best og sikrest innenfor det området den er konstruert for. Press ikke maskinen til oppgaver den ikke er beregnet for. Arbeidet går sikrere og raskere 11

12 med korrekt maskinvalg. Press ikke mindre maskiner til å gjøre et arbeid beregnet for større maskiner. i. Kontroller at bevegelige deler sitter korrekt på plass og ikke går tregt, at ingen deler er defekte, og at det ikke foreligger andre forhold som kan påvirke maskinens funksjon. En skadet maskin skal repareres før den brukes. Mange ulykker skyldes dårlig vedlikeholdte maskiner. j. Bruk kun tilbehør som er anbefalt av produsenten for denne maskinen. Tilbehør beregnet for én maskin kan være farlig på en annen maskin. 7. MONTERINGSANVISNING Sirkelsagen er montert og klar for bruk ved levering. Kontroller ved oppakking at maskinen ikke er blitt skadet under transporten, og at alle deler og tilbehør er med. Følgende deler medfølger: Sirkelsag Parallellanlegg Umbraconøkkel Bruksanvisning 6. OVERSIKTSBILDE 1. Strømbryter, laser 2. ON/OFF-bryter (på/av) 3. Sikkerhetslåseknapp 4. Spak, spindellås 5. Låsespak, sagedybdesinnstilling 6. Sponutkast/støvsugertilkobling 7. Bakre håndtak 8. Fremre håndtak 9. Låsespak, gjæringsinnstilling 10. Låsespak, parallellanlegg 11. Parallellanlegg 12. Sagblad 13. Sagbladbolt 14. Sagbladbeskytter 15. Fotplate

13 8. SPESIELLE SIKKERHETSREGLER OG SIKKERHETSANORDNINGER 8.1 Advarselsymboler på maskinen På maskinen sitter det forskjellige symboler som skal advare om eventuelle risikoer og farer. Disse skal også informere om korrekt opptreden ved bruk av maskinen og i spesielle situasjoner. Symbolene er svært viktige og må iakttas. Les nøye gjennom bruksanvisningen! Generell fare! Vær bevisst på risikoene ved bruk av sirkelsag. Fare for kuttskader: Hold hånd og fingre minst 10 cm fra sagbladet. Bruk hansker ved skifte av sagblad. Risiko for flygende gjenstander: Hold uvedkommende på behørig avstand, minst 6 m, fra arbeidsområdet. Risiko for vibrasjoner: Bruk hansker for å holde varmen og opprettholde blodsirkulasjonen. Arbeid ikke i lange økter, men ta jevnlig hvilepauser. Maskinen er utstyrt med laser. Denne typen laseranordning innebærer vanligvis ingen risiko for øyeskader, men dersom du titter rett inn i laserstrålen, kan dette forårsake midlertidig blindhet. 8.2 Sikkerhetsanordninger Bruk aldri sirkelsagen om ikke alle sikkerhetsanordningene nedenfor er på plass og virker! ON/OFF-bryter (2) og sikkerhetslåseknapp (3) Sikkerhetslåsen hindrer at maskinen starter utilsiktet ved kontakt med strømbryteren. Start - Trykk inn sikkerhetslåseknappen (3) og trykk deretter inn ON/OFF-bryteren (2). Stopp - Slipp ON/OFF-bryteren (2). Sagbladbeskytter (14) Sagbladbeskytteren reduserer risikoen for flygende gjenstander og ubevisst berøring av sagbladet. Den skal gli lett og ikke sette seg fast i oppslått posisjon. 9. BRUKS- OG HÅNDTERINGSINSTRUKSJONER 9.1 Skifte av sagblad For at sageresultatet skal bli bra og maskinen ikke overbelastes, er det viktig at sagbladet er helt og skarpt. Bruk ikke sagblad framstilt av hurtigstål. Bruk verneutstyr! Risiko for øyeskader pga. eventuelle flygende gjenstander. Sagespon fra noen treslag så som eik, ask m.fl. kan forårsake kreft. Bruk åndedrettsvern. Titt ikke rett inn i laserstrålen. Trekk alltid støpselet ut av stikkontakten ved kontroll og før skifte av sagblad. Bruk hansker ved skiftet. Bruk kun sagblad i samsvar med spesifikasjonene i tekniske data, for saging i tre og trematerialer. 1. Trekk støpselet ut av stikkontakten. 2. Legg sirkelsagen på siden, på et plant underlag. 3. Trykk inn spindellåsspaken (4) og løsne forsiktig sagbladbolten (13) ved å skru den til venstre (mot klokka). 4. Ta av sagbladbolt, planskive og sagbladskive. 13

14 5. Før opp sagbladbeskytteren (14) og ta av sagbladet. 6. Rengjør flensskiven som sitter igjen på motorakselen, samt saghuset. 7. Kontroller sagbladets rotasjonsretning. Tennene og pilen på sagbladet skal peke mot klokka (i samme retning som pilen på den øvre faste sagbladbeskytteren). Monter så det nye sagbladet på motorakselen, utenpå flensskiven, og deretter sagbladskiven og planskiven. Trykk inn spindellåsspaken (4) og stram sagbladbolten (13) passe hardt. 8. Kontroller at sagbladet (12) sitter ordentlig fast, og at det kan rotere fritt ved å snurre det for hånd. 9.2 Innstilling av sagedybde 1. Løsne låsespaken (5) for sagedybdesinnstilling. 2. Hold sagens fotplate (15) plant mot kanten på arbeidsstykket, og løft selve sagen til sagbladet havner på riktig dybde (rett under arbeidsstykkets underkant), som kan avleses på dybdeskalaen. 3. Lås fast låsespaken (5) igjen. 9.3 Innstilling av gjæringsvinkel Løsne låsespaken (9) for gjæringsinnstilling. 2. Fotplaten (15) kan nå vinkles i ønsket vinkel mellom Still inn ønsket vinkel ved hjelp av gjæringsskalaen. 4. Lås fast låsespaken (9) igjen. 9.4 Lasersikte Sirkelsagen er utstyrt med en laseranordning og laserstråle for tydelig merking av sagelinjen. Aktivere - Trykk ned laserens strømbryter (1). Slå av - Trykk inn strømbryteren (1) ytterligere en gang. 9.5 Innstilling av parallellanlegg Ved hjelp av parallellanlegget (11) går det an å sage parallelt med kanten på arbeidsstykket. 1. Løsne parallellanleggets låsespak (10). 2. Skyv parallellanlegget inn gjennom styrehullene på fotplaten (15). 3. Still inn ønsket sagebredde ved hjelp av graderingen på parallellanlegget. 4. Stram låsespaken (10) igjen. 9.6 Forberedelse før saging 1. Kontroller at støpselet ikke er koblet til stikkontakten. 2. Kontroller at det ikke finnes fremmedlegemer i arbeidsstykket. 3. Kontroller at arbeidsstykket er godt fastspent, og at sagbladet går fritt under arbeidsstykket og ikke tar i støtter m.m. Lange og brede arbeidsstykker, så som plater og plank, skal støttes godt. Også stykket som sages av, skal ha fullgod støtte, ellers kan arbeidsstykket klype seg fast rundt sagbladet og forårsake et tilbakeslag ( kick-back ), noe som kan medføre alvorlig personskade! 1. Kontroller at sirkelsagens sikkerhetsanordninger er på plass, og at de virker som de skal. 2. Kontroller at sagbladet er fastspent, skarpt og uskadet. Skift sagblad om det er skadet eller skjevt. 3. Still inn ønsket sagedybde med tanke på arbeidsstykkets tykkelse, samt eventuell gjæringsvinkel. 4. Koble om mulig en støvsuger til støvsugertilkoblingen (6). OBS! Fotplaten er utstyrt med et sikte. Den høyre fordypningen (0 ) i fotplatens (15) framkant er et sikte for rett 0 saging, mens den venstre fordypningen (45 ) er et sikte for 45 gjæringssaging. Prøvesag alltid i et trestykke slik at du ser hvor sagesnittet havner i forhold til sikte og sagelinje. 14

15 9.7 Saging ved hjelp av parallellanlegget 1. Utfør forberedelsene for saging. 2. Juster inn parallellanlegget etter ønsket sagebredde. 3. Sett støpselet i stikkontakten. 4. Plasser den fremre delen av sirkelsagens plane fotplate (15) på arbeidsstykket som skal sages, slik at den nedre sagbladbeskytterens fremre knast havner mot kanten på arbeidsstykket. Rett så inn sagen slik at parallellanlegget ligger tett an mot arbeidsstykket. 5. Grip sagen med den ene hånden på det bakre håndtaket (7) og den andre på det fremre håndtaket (8). Hold alltid i maskinen med begge hendene så lenge sagbladet roterer. 6. Start sagen og vent til motoren har kommet opp i fullt turtall. 7. Før sagen sakte framover. Press aldri sagen framover, men hold et jevnt, lett trykk også etter at sagesnittet er gjort, til sagbladet har stanset helt. Dersom sagingen avbrytes, vent til sagbladet kommer opp i fullt turtall igjen før sagingen fortsetter. OBS! Ved saging på tvers av fiberretningen har trefibrene en tendens til å løfte og flise seg. Ved at sagen trykkes framover saktere minsker denne effekten. 8. Når sagingen er ferdig, slipp strømbryteren og løft ikke opp sagen før sagbladet er helt stille. Sagbladet fortsetter å rotere også en stund etter at sirkelsagen er slått av. Svimerker i arbeidsstykket indikerer at sagbladet er sløvt, eller at det brukes feil sageteknikk. på arbeidsstykket. Rett så inn sagen slik at siktene ligger langs sagelinjen. 5. Grip sagen med den ene hånden på det bakre håndtaket (7) og den andre på det fremre håndtaket (8). Hold alltid i maskinen med begge hendene så lenge sagbladet roterer. 6. Start sagen og vent til motoren har kommet opp i fullt turtall. 7. Før sagen sakte framover. Press aldri sagen framover, men hold et jevnt, lett trykk også etter at sagesnittet er gjort, til sagbladet har stanset helt. Dersom sagingen avbrytes, vent til sagbladet kommer opp i fullt turtall igjen før sagingen fortsetter. OBS! Ved saging på tvers av fiberretningen har trefibrene en tendens til å løfte og flise seg. Ved at sagen trykkes framover saktere minsker denne effekten. 8. Når sagingen er ferdig, slipp strømbryteren og løft ikke opp sagen før sagbladet er helt stille. 9.9 Saging av plater og store arbeidsstykker Ved saging i plater skal disse plasseres på en støtte (f.eks. arbeidsbukker). Husk på at stykket som sages av, også skal ha støtte, slik at det ikke forårsaker tilbakeslag eller faller ukontrollert i bakken. Plasser støtten langs med sagesnittet, slik at sagbladet går fritt, og slik at ikke arbeidstykket eller det avsagede stykket kan falle ned på bakken ved sagingen. For å få et rett snitt på plater, kan det spennes fast en retteskive, vater eller trelist på arbeidsstykket og deretter sages langs dennes kant. 9.8 Saging på frihånd 1. Utfør forberedelsene for saging. 2. Tegn en sagelinje på arbeidsstykket. 3. Sett støpselet i stikkontakten. 4. Aktiver laseren med strømbryteren (1) og plasser den fremre delen av sirkelsagens plane fotplate (15) på arbeidsstykket som skal sages, slik at den nedre sagbladbeskytterens fremre knast havner mot kanten 15

16 10. OPPBEVARING Kontroller at sirkelsagen er hel og godt rengjort. Oppbevar den deretter i et kjølig og tørt rom, utilgjengelig for barn og andre uvedkommende. Oppbevar alltid maskinen i et miljø med temperatur mellom -20 C og +40 C. Oppbevar ikke maskinen i nærheten av kjemikalier, løsemidler eller gjødsel. Slike produkter er ofte nedbrytende og kan forårsake uopprettelig skade på maskinen. 13. MILJØHENSYN Gjenvinn uønsket materiale i stedet for å kaste det i husholdningsavfallet. Sorter alltid maskiner, tilbehør og emballasjemateriale, og lever dem til en gjenvinningssentral, slik at de der kan kasseres på en miljøvennlig måte. 11. VEDLIKEHOLD OG SERVICE Slå alltid av maskinen og koble den fra stikkontakten før skifte av sagblad eller enhver form for vedlikehold eller service. Sikkerhetsanordninger som er fjernet ved vedlikehold og rengjøring, må monteres og kontrolleres før maskinen brukes igjen. Dersom maskinen trenger reparasjon, skal denne utføres kun av godkjent servicetekniker. Daglig vedlikehold etter utført arbeid: Rengjør maskinen for sagerester med en klut eller en myk børste. Rengjør motorens ventilasjonsåpninger og strømbryter med støvsuger og en myk børste. Kontroller at sagbladet er helt og skarpt. OBS! Dersom maskinen er ordentlig tilsmusset, kan du bruke en lett fuktet klut med mild såpeløsning som ikke er skadelig for plastdelene. Bruk aldri etsende kjemikalier ved rengjøring; disse kan skade plastdelene. Vann må under ingen omstendigheter trenge inn til maskinens elektriske deler; dette kan forårsake kortslutning. 16

17 Pyörösaha 185 mm 2. JOHDANTO Tämä käyttöohje on laitteeseen kuuluva osa. Se on aina säilytettävä yhdessä sen kanssa. Jos laite myydään, käyttöohje on luovutettava uudelle omistajalle. Säilytä käyttöohje helppopääsyisessä paikassa ja pidä se hyvässä kunnossa. Lue koko käyttöohje huolellisesti läpi ennen kuin ryhdyt asentamaan laitetta, käynnistät sen tai käytät sitä. Jos mieleesi tulee kysymyksiä laitteen käyttämisestä, etsi vastaus käyttöohjeesta. Käyttöohjeen turvallisuussymbolit Nämä turvallisuussymbolit kertovat vain tietyistä vaaroista. Laitteen käyttäminen huolimattomasti tai virheellisesti aiheuttaa muita vaaroja, joita ei mainita käyttöohjeessa. Siksi on aina ryhdyttävä yleisen tason onnettomuuksia ehkäiseviin toiminpiteisiin. HUOMIO! Tämä symboli merkitsee vähäisen henkilövahingon tai konevaurion vaaraa. Tämä symboli merkitsee vakavan henkilövahingon ja mahdollisesti kuoleman vaaraa. 3. TEKNISET TIEDOT Tuotenro: Malli: Pyörösaha, 185 mm Moottorin teho: W Sähköliitäntä: V ~ 50 Hz Pyörimisnopeus: kierr./min. Terä: Ø 185 x 20 mm (2,4/1,6 mm) Jiirisahaus: Suurin sahaussyvyys 0 /45 :63 / 42 mm Pölynimuriliitäntä: Ø 30 mm (sisäp.) Laser Luokka: Teho: mw Aallonpituus: nm Eristysluokka: II Äänenpaine L PA 10 m: db(a) Äänenvoimakkuus L WA : db(a) Tärinä: ,5 m/s² Mitat (koottuna): x 250 x 240 mm Paino: ,4 kg 4. KÄYTTÖKOHTEET Tämä laite on tarkoitettu puun ja puumateriaalien sahaamiseen tämän käyttöohjeen mukaisesti. Muunlainen käyttö on kielletty. 5. YLEISET TURVAOHJEET Käytettäessä laitetta on aina ryhdyttävä tarvittaviin varotoimiin tulipalon, sähköiskun ja henkilövahingon vaaran pienentämiseksi. Lue ohjeet ja noudata niitä. Käyttöohjeen ja turvallisuusohjeiden laiminlyöminen voi aiheuttaa vakavia vahinkoja. Lue käyttöohje perusteellisesti ennen laitteen käyttämistä. Työskentelyalue d. Työskentelyalueella on oltava siistiä ja hyvä valaistus. Roskaiset työpenkit ja pimeät alueet aiheuttavat onnettomuusvaaran. e. Älä käynnistä sähkölaitteita paikoissa, joissa on esimerkiksi syttyvän nesteen, kaasun tai pölyn aiheuttama räjähdys- tai tulipalovaara. Sähkölaitteiden aiheuttamat kipinät voivat sytyttää pölyn tai höyryn. f. Pidä lapset ja sivulliset poissa työskentelyalueelta. Sähköturvallisuus a. Laite on kaksoiseristetty, joten siinä ei tarvita maadoitettua virtajohtoa eikä sitä tarvitse yhdistää maadoitettuun pistorasiaan. b. Tarkista, että verkkovirran jännite vastaa tyyppikilven merkintää. c. Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin ja kylmälait- 17

18 teisiin. Jos kehosi on maadoitettu, sähköiskun vaara kasvaa. d. Älä altista sähkölaitteita sateelle tai kosteudelle. Jos niihin pääsee vettä, sähköiskun vaara kasvaa. e. Älä käsittele sähköjohtoa väärin. Älä kanna laitetta sähköjohdosta kiinni pitäen. Älä irrota pistoketta pistorasiasta vetämällä sähköjohdosta. Älä altista sähköjohtoa lämmölle, öljylle, teräville reunoille tai liikkuville osille. Vaurioitunut sähköjohto on vaihdettava välittömästi. Vaurioitunut sähköjohto lisää sähköiskun vaaraa. f. Käytettäessä sähkölaitteita ulkona jatkojohdon on oltava hyväksytty ja tarkoitettu ulkokäyttöön. Tällainen jatkojohto vähentää sähköiskun vaaraa. g. Jatkojohdon mitoituksen on täytettävä seuraavat vaatimukset: Pituus Johdinten pinta-ala 0 15 m 1,5 mm² metriä 2,5 mm² Henkilöturvallisuus a. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole lukeneet ja ymmärtäneet tätä käyttöohjetta sekä sen turvallisuusohjeita. b. Ole tarkkaavainen ja kiinnitä huomiosi työhösi. Käytä tervettä järkeä työskennellessäsi sähkölaitteiden avulla. c. Älä käytä laitetta, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Jos tarkkaavaisuutesi herpaantuu hetkeksikin käyttäessäsi sähkölaitetta, d. Pukeudu sopiviin vaatteisiin. Älä käytä löysiä vaatteita tai koruja. Jos hiuksesi ovat pitkät, käytä hiusverkkoa. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Pitkät hiukset, korut ja löysät vaatteet voivat tarttua liikkuviin osiin. On suositeltavaa käyttää liukastumiselta suojaavia jalkineita. e. Vältä laitteen käynnistymistä vahingossa. Varmista, ettei käynnistyspainike ole painettuna, kun laite yhdistetään sähkönsyöttöön. Jos laitetta kannetaan pitämällä sormea käynnistyspainikkeen päällä tai pistoke työnnetään pistorasiaan käynnistyspainikkeen ollessa painettuna, voi sattua onnettomuus. f. Poista säätöavaimet ja -työkalut. Ota tavaksesi tarkistaa ennen laitteen käynnistämistä, että säätöavaimet ja -työkalut on poistettu. Laitteen pyörivään osaan jäänyt työkalu voi aiheuttaa henkilövahinkoja. g. Älä kurottele. Seiso aina tukevasti ja pidä hyvä tasapaino. Kunnollinen jalansija ja tasapaino auttavat hallitsemaan laitetta yllättävissä tilanteissa. h. Käytä turvavarusteita. Käytä aina suojalaseja. HUOMIO: Tavalliset silmä- ja aurinkolasit eivät ole suojalaseja. Tarvittaessa on käytettävä hengityssuojainta, liukastumiselta suojaavia jalkineita, kypärää ja kuulonsuojaimia. Laitteen käyttäminen ja hoitaminen a. Kiinnitä työstettävä kappale ruuvipuristimen tai vastaavan avulla alustaan tukevasti. Jos työstettävää kappaletta pidellään kädessä tai vartaloa vasten, aiheutuu epävakautta ja hallinnan menettämisen vaara. b. Älä pakota laitetta. Valitse laite ja sen koko tehtävän työn mukaan. Oikea laite selviytyy työstä helpommin, paremmin ja turvallisemmin. Älä pakota laitetta. Työskentele sen luontaisella työskentelynopeudella. c. Älä käytä laitetta, jos käynnistys- tai pysäytyskatkaisin ei toimi oikein. Jos laitetta ei voi hallita käynnistyspainikkeen avulla, se on muuttunut vaaralliseksi, joten se on korjattava. d. Irrota pistoke pistorasiasta ennen säätämistä, tarvikkeiden vaihtamista tai laitteen alle menemistä. Tällaiset ennaltaehkäisevät turvatoimenpiteet vähentävät laitteen itsestään käynnistymisen vaaraa. e. Jos laitetta ei käytetä, säilytä se poissa lasten ja sivullisten ulottuvilta. Laite on vaarallinen, jos osaamaton henkilö käyttää sitä. f. Hoida laitetta huolellisesti. Pidä sahaavat ja leikkaavat työkalut terävinä ja puhtaina. Oikein hoidetut laitteet ja terävät leikkaavat pinnat toimivat paremmin, ja niiden hallinta on helpompaa. g. Jätä kaikki laitteen suojukset paikalleen ja pidä ne hyvässä kunnossa. h. Älä ylitä laitteen suurinta kapasiteettia. Laite toimii parhaiten ja turvallisimmin tehtävissä, joita varten se on suunniteltu. Älä käytä laitetta muihin tarkoituksiin kuin sen omaan käyttötarkoitukseen. Kun valitset oikean laitteen, työ sujuu turvallisemmin ja nopeammin. Älä pakota laitetta tekemään töitä, jotka on tarkoitettu suuremmille laitteille. i. Tarkista, että liikkuvat osat ovat kunnolla 18

19 paikallaan ja ehjiä sekä että ne eivät ole juuttuneet kiinni. Tarkista myös, että mikään ei voi vaikuttaa laitteen toimintaan. Vaurioitunut laite on korjattava ennen sen käyttämistä. Monien onnettomuuksien syynä on huonosti hoidettu laite. j. Käytä vain valmistajan juuri sinun laitteeseesi suosittelemia tarvikkeita. Yhteen laitteeseen sopivat tarvikkeet voivat aiheuttaa vaaran toisessa laitteessa. 6. YLEISKUVA 1. Laserin virtakatkaisin 2. ON/OFF-virtakatkaisin 3. Turvalukituspainike 4. Karan lukitusvipu 5. Sahaussyvyyden säädön lukitusvipu 6. Purunpoistoaukko/pölynimuriliitäntä 7. Takakädensija 8. Etukädensija 9. Jiirauksen säädön lukitusvipu 10. Suuntaisohjaimen lukitusvipu 11. Suuntaisohjain 12. Terä 13. Terän kiinnityspultti 14. Terän suojus 15. Jalkalevy 7. ASENNUSOHJE Pyörösaha toimitetaan koottuna ja käyttövalmiina. Tarkista ottaessasi laitteen ulos pakkauksestaan, ettei siinä ole kuljetusvaurioita ja että osia tai varusteita ei puutu. Toimitus sisältää seuraavat osat: Pyörösaha Suuntaisohjain Kuusiokoloavain Käyttöohje

20 8. ERITYISET TURVALLISUUSSÄÄNNÖT JA TURVALAITTEET 8.1 Laitteen varoitussymbolit Laitteessa näkyvät symbolit varoittavat mahdollisista vaaroista sekä sisältävät tietoja laitteen käyttämisestä oikein tai erikoistilanteista. Nämä symbolit ovat erittäin tärkeitä. Ne on otettava huomioon. Lue käyttöohje huolellisesti. Yleinen vaara! Ole tietoinen vaaroista käyttäessäsi pyörösahaa. Leikkautumisvammojen vaara Pidä kädet ja sormet vähintään 10 cm:n päässä sahanterästä. Käytä suojakäsineitä sahanterää vaihtaessasi. Lentävien esineiden aiheuttamat vaara Pidä asiattomat henkilöt vähintään 6 metrin päässä työskentelyalueelta. Tärinävaara Käytä käsineitä käsien pitämiseksi lämpimänä ja verenkierron tehostamiseksi. Pidä tauot säännöllisin välein. Laitteessa on laserlaite. Se ei yleensä aiheuta silmävaurion vaaraan, mutta suoraan lasersäteeseen katsominen voi aiheuttaa ohimenevän sokeutumisen. 8.2 Turvajärjestelmät Älä käytä pyörösahaa, jos seuraavat turvalaitteet puuttuvat tai ne eivät toimi. ON/OFF-virtakatkaisin (2) ja turvalukituspainike (3) Turvalukitus estää laitetta käynnistymästä itsestään, kun pistoke työnnetään pistorasiaan. Käynnistä laite painamalla turvalukituspainiketta (3) ja ON/OFF-virtakatkaisinta (2). Pysäytä laite vapauttamalla ON/OFF-virtakatkaisin (2). Terän suojus (14) Terän suojus vähentää lentävien esineiden ja vahingossa terään koskettamisen vaaraa. Sen on liikuttava kevyesti. Se ei saa jäädä kiinni auki taitettuun asentoon. 9. KÄYTTÖ- JA KÄSITTELYOHJEET 9.1 Terän vaihtaminen Terän on oltava ehjä ja terävä, jotta saavutetaan parhaat sahaustulokset eikä laitetta ylikuormiteta. Älä käytä pikateräksestä valmistettuja sahanteriä. Käytä suojavarusteita. Lentävät esineet aiheuttavat silmävamman vaaran. Esimerkiksi tammen, saarnin ja muiden puulajien sahanpurujen hengittäminen voi aiheuttaa syöpää. Käytä hengityssuojusta. Älä katso suoraan lasersäteeseen. Pistoke on irrotettava pistorasiasta aina ennen sahanterän tarkistamista ja vaihtamista. Käytä suojakäsineitä sahanterää vaihtaessasi. Käytä ainoastaan puun ja puumateriaalien sahaamiseen tarkoitettuja sahanteriä, jotka täyttävät teknisissä tiedoissa mainitut vaatimukset. 1. Irrota pistoke pistorasiasta. 2. Aseta pyörösaha kyljelleen tasaiselle pinnalle. 3. Paina karan lukitusvipua (4) ja irrota sahanterän kiinnityspultti (13) varovaisesti kääntämällä sitä vasemmalle (vastapäivään). 20

21 4. Irrota sahanterän kiinnityspultti sekä pultin ja sahanterän aluslevyt. 5. Nosta sahanterän suojus (14) ylös ja irrota sahanterä. 6. Puhdista moottorin akseliin kiinnitetty laippalevy ja sahan runko. 7. Tarkista sahanterän pyörimissuunta. Sahanterän hampaiden ja nuolen on osoitettava myötäpäivään eli samaan suuntaan kuin ylemmässä kiinteässä sahanterän suojuksessa näkyvä nuoli. Asenna uusi sahanterä moottorin akseliin laippalevyn päälle. Aseta sahanterän ja pultin aluslevyt paikalleen. Paina karan lukitusvipua (4) ja kiristä sahanterän kiinnityspultti (13) keskikireälle. 8. Tarkista, että sahanterä (12) on kiinnitetty tiukasti. Pyöritä sitä käsin ja tarkista, että se pyörii vapaasti. 9.2 Sahaussyvyyden säätäminen 1. Irrota sahaussyvyyden säädön lukitusvipu (5). 2. Aseta sahan jalkalevy (15) työstettävän kappaleen pinnalle ja nosta sahaa, kunnes sahanterä menee riittävän syvälle heti työstettävän kappaleen alaosan alle. Syvyys on nyt luettavissa syvyysasteikosta. 3. Kiinnitä sahaussyvyyden säädön lukitusvipu (5). 9.3 Jiirauskulman säätäminen (0 45 ) 1. Irrota jiirauksen säädön lukitusvipu (9). 2. Jalkalevy (15) voidaan nyt säätää haluttuun kulmaan alueella Säädä haluamasi kulma jiirausasteikon avulla. 4. Kiinnitä lukitusvipu (9). 9.4 Lasersäteen käyttäminen Pyörösahassa on laserlaite, jotta sahausviivaa voidaan seurata lasersäteen avulla. Voit käynnistää laserlaitteen painamalla sen virtakatkaisinta (1). Voit sammuttaa laserlaitteen painamalla virtakatkaisinta (1) uudelleen. näet, kuinka saha liikkuu suhteessa tähtäimiin ja sahauslinjaan. 9.5 Suuntaisohjaimen säätäminen Voit sahata työstettävän kappaleen reunan suuntaisesti käyttämällä suuntaisohjainta (11). 1. Irrota suuntaisohjaimen lukitusvipu (10). 2. Työnnä suuntaisohjain jalkalevyn (15) ohjausaukon läpi. 3. Säädä haluamasi sahausleveys suuntaisohjaimen asteikon avulla. 4. Kiinnitä lukitusvipu (10). 9.6 Valmistelut ennen sahaamista 1. Tarkista, että pistoketta ei ole yhdistetty sähköpistorasiaan. 2. Tarkista, ettei työstettävässä kappaleessa ole vieraita esineitä. 3. Tarkista, että työstettävä kappale on kiinnitetty kunnolla ja että sahanterä pääsee pyörimään vapaasti sen alla osumatta mihinkään. Pitkät ja leveät työstettävät kappaleet, kuten levyt ja lankut, on tuettava kunnolla. Myös irti sahattava osa on tuettava kunnolla. Muutoin sahanterä voi juuttua työstettävään kappaleeseen. Tällöin voi aiheutua mahdollisesti vaarallinen takaisku. 4. Tarkista, että pyörösahan turvalaitteet ovat paikoillaan ja että ne toimivat. 5. Tarkista, että sahanterä on terävä, vahingoittumaton ja kiinnitetty tiukasti. Vaihda sahanterä, jos se on kulunut tai vääntynyt. 6. Säädä sahaussyvyys ja mahdollinen jiirauskulma työstettävän kappaleen paksuuden mukaan. 7. Jos mahdollista, yhdistä pölynimuri pölynimuriliitäntään (6). HUOMIO! Jalkalevy on varustettu tähtäimellä. Jalkalevyn (15) etuosan oikeanpuoleinen lovi (0 ) toimii tähtäimenä suoraan eli 0 asteen kulmassa sahaamista varten. Vasemmanpuoleinen lovi (45 ) toimii tähtäimenä 45 asteen kulmassa jiirisahaamista varten. Koesahaa aina puunpalaseen, jotta 21

22 9.7 Sahaaminen suuntaisohjaimen avulla 1. Tee sahaamisen valmistelut. 2. Säädä suuntaisohjain halutun sahausleveyden mukaan. 3. Yhdistä pistoke sähköpistorasiaan. 4. Aseta pyörösahan tasaisen jalkalevyn (15) etuosa sahattavan kappaleen päälle siten, että sahanterän taaemman suojuksen etuosa osuu työstettävän kappaleen reunaan. Suuntaa saha siten, että suuntaisohjain on tiiviisti kiinni työstettävässä kappaleessa. 5. Tartu toisella kädellä sahan taaempaan kahvaan (7) ja toisella kädellä etummaiseen kahvaan (8). Pitele laitetta aina molemmin käsin, kun sahanterä pyörii. 6. Käynnistä saha ja odota, kunnes sen moottori on saavuttanut täyden pyörintänopeuden. 7. Työnnä sahaa hitaasti eteenpäin. Älä koskaan pakota sahaa eteenpäin. Paina sitä tasaisesti ja kevyesti myös sahauksen päättymisen jälkeen, kunnes sahanterä on pysähtynyt kokonaan. Jos keskeytät sahaamisen, odota ennen sahaamisen jatkamista, kunnes moottori on saavuttanut täyden pyörintänopeuden. HUOMIO! Jos sahaat poikkisuuntaan puun kuituihin nähden, ne monesti nousevat ylös ja muodostavat lastuja. Tämä vähenee, kun työnnät sahaa hitaammin eteenpäin. 8. Kun sahaaminen on valmis, vapauta virtakatkaisin mutta älä nosta sahaa ylös ennen kuin sahanterä on pysähtynyt kokonaan. Terä jatkaa pyörimistä hetken aikaa, vaikka moottori on sammutettu. Jos työstettävään kappaleeseen jää palamisen aiheuttamia merkkejä, sahanterä on tylsä tai sahaustekniikassa on virheitä. 9.8 Sahaaminen vapaalla kädellä 1. Tee sahaamisen valmistelut. 2. Merkitse työstettävään kappaleeseen sahauslinja. 3. Yhdistä pistoke sähköpistorasiaan. 4. Käynnistä laserlaite sen virtakatkaisimen (1) avulla. Aseta pyörösahan tasaisen jalkalevyn (15) etuosa sahattavan kappaleen päälle siten, että sahanterän taaemman suojuksen etuosa osuu työstettävän kappaleen reunaan. Suuntaa saha siten, että tähtäimet osoittavat sahauslinjaa kohden. 5. Tartu toisella kädellä sahan taaempaan kahvaan (7) ja toisella kädellä etummaiseen kahvaan (8). Pitele laitetta aina molemmin käsin, kun sahanterä pyörii. 6. Käynnistä saha ja odota, kunnes sen moottori on saavuttanut täyden pyörintänopeuden. 7. Työnnä sahaa hitaasti eteenpäin. Älä koskaan pakota sahaa eteenpäin. Paina sitä tasaisesti ja kevyesti myös sahauksen päättymisen jälkeen, kunnes sahanterä on pysähtynyt kokonaan. Jos keskeytät sahaamisen, odota ennen sahaamisen jatkamista, kunnes moottori on saavuttanut täyden pyörintänopeuden. HUOMIO! Jos sahaat poikkisuuntaan puun kuituihin nähden, ne monesti nousevat ylös ja muodostavat lastuja. Tämä vähenee, kun työnnät sahaa hitaammin eteenpäin. 8. Kun sahaaminen on valmis, vapauta virtakatkaisin mutta älä nosta sahaa ylös ennen kuin sahanterä on pysähtynyt kokonaan. 9.9 Levyjen ja suurien työstettävien kappaleiden sahaaminen Levyjä sahattaessa ne on asetettava tuen päälle. Käytä esimerkiksi työpukkeja. Myös irrotettava osa on tuettava, jotta ei aiheudu takaiskua eikä tämä osa putoa maahan hallitsemattomasti. Aseta tuet sahauslinjaa myötäillen siten, että sahanterä pääsee liikkumaan vapaasti eikä työstettävä kappale tai sahaamalla irrotettava osa putoa alas. Saat levyn sahauslinjasta suoran kiinnittämällä työstettävään kappaleeseen oikolaudan, vesivaa an tai puulistan ja sahaamalla sen reunaa pitkin. 22

23 10. SÄILYTTÄMINEN Tarkista, että pyörösaha on ehjä ja puhdistettu hyvin. Säilytä sitä viileässä kuivassa paikassa poissa lasten ja sivullisten ulottuvilta. Säilytä laitetta paikassa, jossa lämpötila on C. Älä säilytä laitetta kemikaalien, liuottimien tai lannoitteiden läheisyydessä. Tällaiset aineet muodostavat usein hajoamistuotteita, jotka voivat vaurioittaa laitetta pysyvästi. 13. YMPÄRISTÖNSUOJELU Älä heitä pois talousjätteiden mukana vaan kierrätä. Kaikki laitteet, varusteet ja pakkausmateriaali on lajiteltava ja toimitettava kierrätykseen hävitettäväksi ympäristöystävällisesti. 11. HUOLTO JA KUNNOSSAPITO Katkaise laitteesta virta ja irrota pistoke sähköpistorasiasta aina ennen sahanterän vaihtamista tai laitteen huoltamista. Jos turvalaitteita poistetaan huollon ajaksi, ne on asetettava takaisin paikoilleen ja tarkistettava ennen laitteen käyttämistä uudelleen. Vain valtuutettu sähköasentaja saa korjata laitteen. Päivittäinen kunnossapito työn valmistumisen jälkeen Poista sahanpuru pehmeällä harjalla tai kankaalla. Puhdista sähkömoottorin ilmanvaihtoaukot ja virtakatkaisin imuroimalla sekä pehmeällä harjalla. Tarkista, että sahanterä on ehjä ja terävä. HUOMIO! Jos laite on todella likainen, voit puhdistaa sen kostealla rievulla ja miedolla pesuaineella, joka ei vaurioita muoviosia. Älä käytä syövyttäviä kemikaaleja. Ne voivat vahingoittaa muoviosia. Pyörösahaan ei saa päästä vettä. Muutoin voi aiheutua oikosulku. 23

24 Rundsav 185 mm 2. INTRODUKTION Brugsanvisningen skal betragtes som en del af maskinen og skal altid opbevares sammen med denne. Hvis maskinen sælges, skal brugsanvisningen overdrages til den nye ejer. Opbevar manualen på et for brugeren lettilgængeligt sted, og sørg for, at den holdes i god stand. Læs brugsanvisningen omhyggeligt igennem inden montering, start og brug af maskinen. Kontroller og gør altid brug af den, hvis der opstår tvivl om maskinens drift. Sikkerhedssymboler i brugsanvisningen Disse sikkerhedssymboler gør kun opmærksom på specifikke farer. Uforsigtig eller forkert brug af maskinen medfører også andre risici, som ikke er nævnt i manualen. Generelle ulykkesforebyggende forholdsregler skal derfor altid iagttages og respekteres. OBS! Dette symbol betyder risiko for mindre personskade eller maskinskade. Dette symbol betyder risiko for alvorlig ulykke med risiko for dødelig udgang. 3. TEKNISKE DATA Art.nr.: Model: Rundsav 185 mm Motoreffekt: W Eltilslutning: V ~ 50 Hz Spindelhastighed: rpm Savklinge: Ø 185 x 20 mm (2,4/1,6 mm) Geringssavning: Maks. savdybde 0 /45 :.. 63/42 mm Støvsugertilslutning:..... Ø 30 mm (indv.): Laser Klasse: Effekt: mw Bølgelængde: nm Isolationsklasse: II Lydtryk 10 m L PA : db (A) Lydeffekt L WA : db(a) Vibrationer: ,5 m/s² Mål (monteret): x 250 x 240 mm Vægt: ,4 kg 4. ANVENDELSESOMRÅDE Denne maskine er beregnet og konstrueret til at save træ og træmateriale iht. anvisningerne i denne brugsanvisning. Al anden brug er forbudt. 5. GENERELLE SIKKERHEDSINSTRUKTIONER Ved brug af maskinen skal grundlæggende forsigtighedstiltag altid iagttages for at nedsætte risikoen for ildebrand, elektrisk stød og personskader. Læs og tag de råd, du får, til dig. Undlader man at følge brugsanvisningen og sikkerhedsforskrifterne, kan det føre til alvorlige skader. Læs anvisningen omhyggeligt, inden du bruger maskinen. Arbejdsområde a. Arbejdsområdet skal være rent og godt oplyst. Rodede arbejdsborde og mørke områder øger risikoen for ulykker. b. Anvend ikke elektriske maskiner i brand- og sprængfarlige miljøer, f.eks. ved forekomst af brandfarlige væsker, gasser eller støv. Elektriske maskiner afgiver gnister, som kan antænde støv eller dampe. c. Sørg for, at børn og uvedkommende holdes væk fra arbejdsområdet. Elsikkerhed a. Maskinen er dobbeltisoleret, hvilket eliminerer behovet for at maskinen skal have ledninger og stik, som passer i stikkontakter med jord. 24

25 b. Kontroller altid, at netspændingen stemmer overens med mærkespændingen, som er at finde på maskinskiltet. c. Undgå at komme i kontakt med jordede overflader såsom rør, radiatorer og køleanlæg. Du løber en større risiko for at få stød ved at være i kontakt med en jordet overflade. d. Udsæt ikke elektriske maskiner for regn eller fugtighed. Vand, som trænger ind i en elektrisk maskine, kan føre til øget risiko for elektrisk stød. e. Ledningen må ikke mishandles. Bær aldrig maskinen i ledningen og træk ikke i ledningen for at tage stikket ud af stikkontakten. Sørg for, at ledningen ikke udsættes for varme, olie, skarpe kanter eller bevægelige dele. Beskadigede ledninger skal udskiftes med det samme. Beskadigede ledninger øger risikoen for elektrisk stød. f. Ved brug af elektriske maskiner udendørs skal man altid benytte sig en forlængerledning, der er beregnet og godkendt til udendørs brug. Sådan en forlængerledning mindsker risikoen for elektrisk stød. g. Dimensionen på forlængerledningen må ikke være under: Længde KLedningstværsnit 0 15 m 1,5 mm² m 2,5 mm² Personlig sikkerhed a. Kun personer, der har læst og forstået brugsanvisningen og dens sikkerhedsforskrifter, må anvende maskinen. b. Vær opmærksom, se på det du arbejder med og anvend sund fornuft ved brug af elektriske maskiner. c. Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed ved anvendelse af elektriske maskiner kan medføre, at du bliver alvorligt skadet. d. Brug egnet tøj. Hav ikke løst tøj på, og bær ikke smykker. Brug hårnet, hvis du har langt hår. Sørg for at holde hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker og langt hår kan sidde fast i de bevægelige dele. Skridsikre sko anbefales. e. Undgå utilsigtet start. Sørg for, at startknappen ikke er trykket ind, når stikket sættes i stikkontakten. Det indbyder til ulykker, hvis man bærer maskinen med fingrene på startknappen eller sætter stikket i stikkontakten med startknappen trykket ind. f. Fjern indstillings- og justeringsværktøj. Gør det til en vane altid at kontrollere, at indstillings- og justerværktøj er fjernet fra maskinen før start. Et stykke værktøj, som sidder fast på en roterende del af maskinen, kan forårsage personskader. g. Stræk dig ikke. Sørg for altid at stå sikkert og i balance. Godt fodfæste og balance giver bedre kontrol over maskinen i uventede situationer. h. Brug sikkerhedsudstyr. Brug altid beskyttelsesbriller. OBS: Almindelige briller eller solbriller kan ikke gøre det ud for beskyttelsesbriller. Støvmaske, skridsikre sko, hjelm og høreværn skal anvendes, når dette er tilrådeligt. Brug og pasning af maskinen a. Brug skruetvinger eller andet egnet til at fastholde arbejdsemnet på et stabilt underlag. Arbejdsemner, som holdes med hånden eller mod kroppen, kan være ustabile, og du mister eventuelt kontrollen over arbejdet. b. Pres ikke maskinen. Brug den rigtige maskine og den rigtige størrelse maskine til det arbejde, som skal udføres. Den rigtige maskine gør arbejdet lettere, sikrere og bedre. Forcer ikke arbejdet. Arbejd med den hastighed maskinen er beregnet til at arbejde med. c. Brug ikke maskinen, hvis strømafbryderen ikke fungerer korrekt. Maskiner, som ikke kan kontrolleres med strømafbryderen, er farlige og skal repareres. d. Tag stikket ud af stikkontakten, før du foretager nogen justeringer, skifter tilbehør eller gemmer maskinen væk. Disse forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at maskinen starter utilsigtet. e. Opbevar maskiner, som ikke er i brug, uden for børn og andre uvedkommende personers rækkevidde. Maskinen er farlig i ukyndiges hænder. f. Pas maskinen godt. Hold skærende værktøj skarpt og rent. Maskiner, som er korrekt passede med skarpe skær, fungerer bedre og er lettere at kontrollere. g. Lad alle beskyttelser være på plads og sørg for, at de fungerer. 25

26 h. Overskrid ikke maskinens maks. kapacitet. Den arbejder bedst og sikrest indenfor det område, den er konstrueret til. Pres ikke maskinen til opgaver, den ikke er beregnet til. Arbejdet går hurtigere og mere sikkert ved korrekt valg af maskine. Pres ikke mindre maskiner til at udføre et arbejde, som er beregnet til større maskiner. i. Kontroller, at de bevægelige dele sidder korrekt på deres plads, at ingen dele er defekte, og at der ikke foreligger andre forhold, som kan have indflydelse på maskinens funktion. En beskadiget maskine skal repareres før brug. Mange ulykker sker på grund af dårligt vedligeholdte maskiner. j. Anvend kun tilbehør som anbefales af producenten for lige præcis din model af maskine. Tilbehør, som er beregnet på én maskine, kan være farligt på en anden maskine. 7. MONTERINGSANVISNING Rundsaven er monteret og klar til brug ved modtagelse. Ved udpakningen kontrolleres, at maskinen ikke er beskadiget under transporten, samt at alle dele og tilbehør er med. Følgende dele medfølger: Rundsav Parallelanslag Unbrakonøgle Brugsanvisning OVERSIGTSBILLEDE 1. Strømafbryder, laser 2. ON/OFF-afbryder 3. Sikkerhedslåseknap 4. Greb, spindellås 5. Låsegreb, indstilling af savdybde 6. Spånudkast/støvsugertilslutning 7. Bagerste håndtag 8. Forreste håndtag 9. Låsegreb, geringsindstilling 10. Låsegreb, parallelanslag 11. Parallelanslag 12. Savklinge 13. Klingebolt 14. Beskyttelsesskærm, klinge 15. Sål
