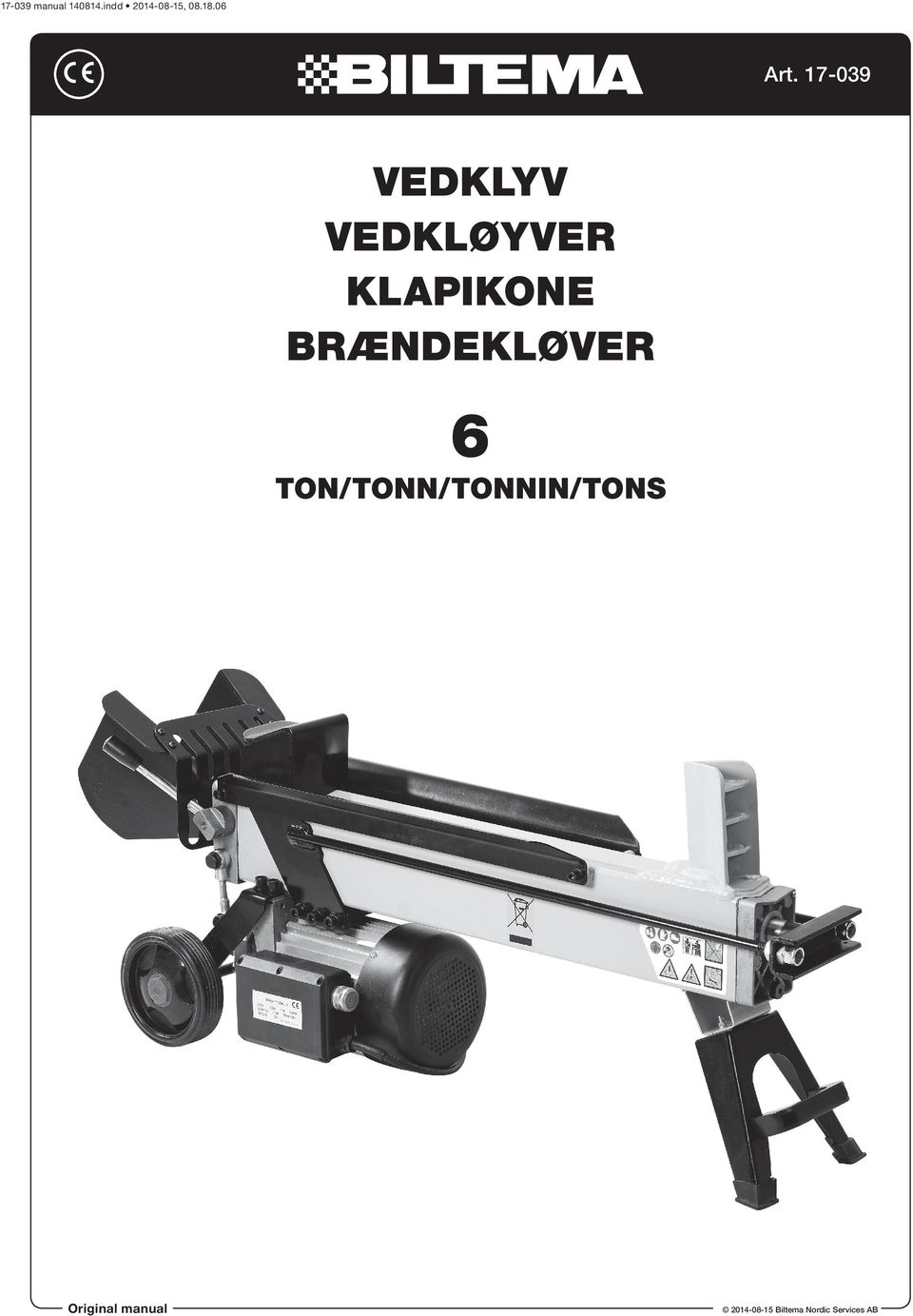

1 manual indd , Vedklyv Vedkløyver Klapikone Brændekløver 6 ton/tonn/tonnin/tons Original manual Biltema Nordic Services AB

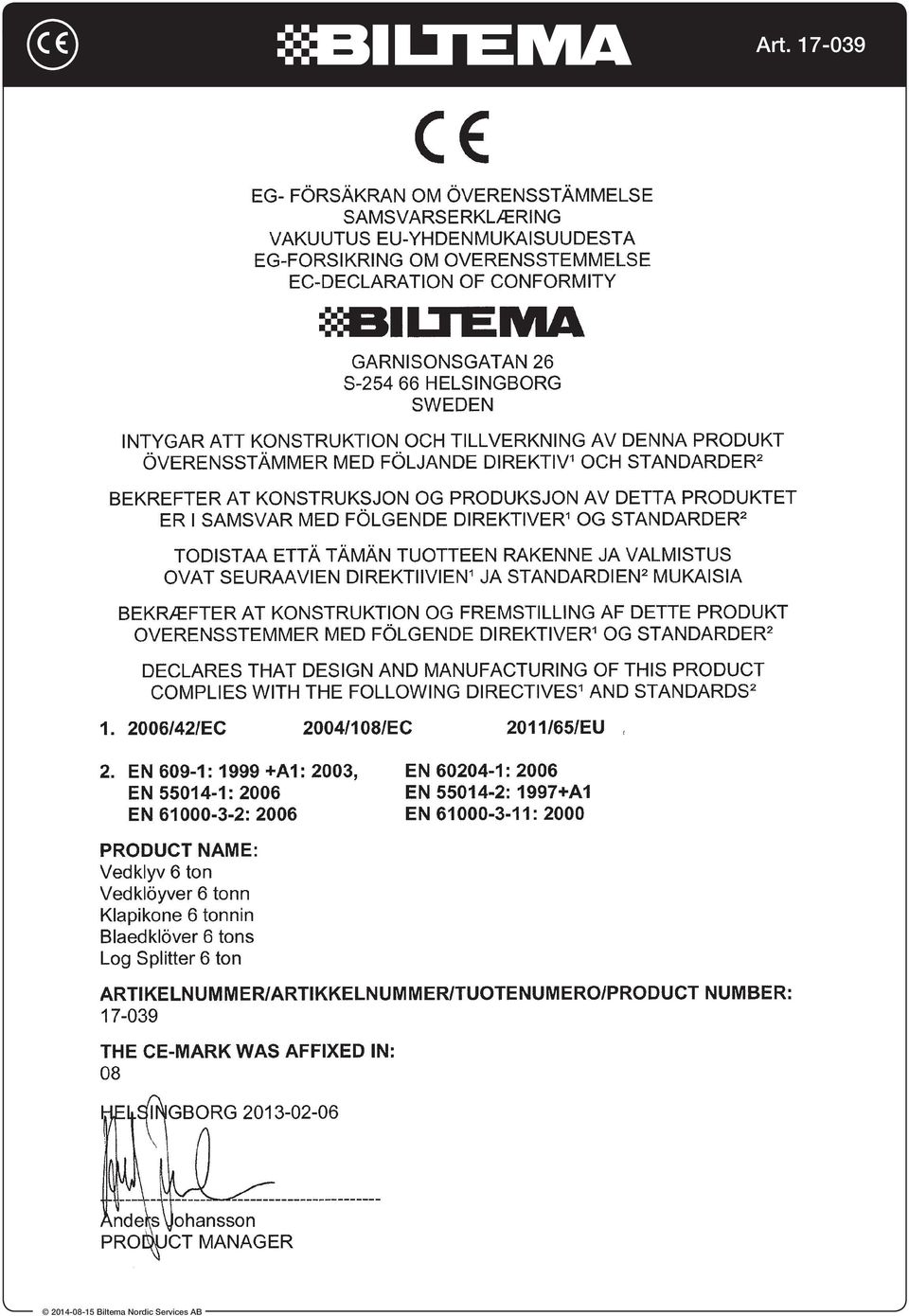

2 Biltema Nordic Services AB

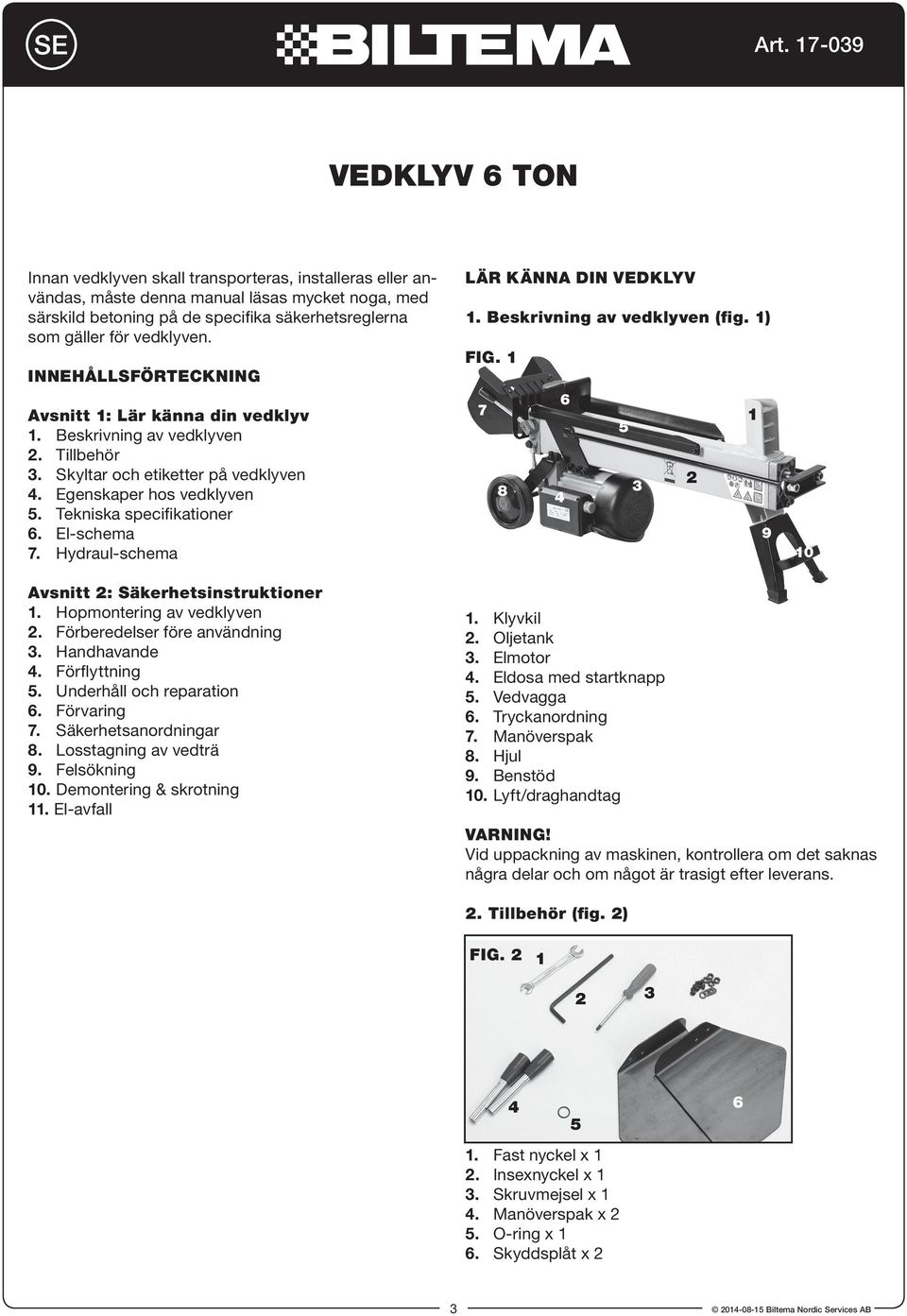

3 SE Vedklyv 6 ton Innan vedklyven skall transporteras, installeras eller användas, måste denna manual läsas mycket noga, med särskild betoning på de specifika säkerhetsreglerna som gäller för vedklyven. Innehållsförteckning Avsnitt 1: Lär känna din vedklyv 1. Beskrivning av vedklyven 2. Tillbehör 3. Skyltar och etiketter på vedklyven 4. Egenskaper hos vedklyven 5. Tekniska specifikationer 6. El-schema 7. Hydraul-schema Lär känna din vedklyv 1. Beskrivning av vedklyven (fig. 1) fig Avsnitt 2: Säkerhetsinstruktioner 1. Hopmontering av vedklyven 2. Förberedelser före användning 3. Handhavande 4. Förflyttning 5. Underhåll och reparation 6. Förvaring 7. Säkerhetsanordningar 8. Losstagning av vedträ 9. Felsökning 10. Demontering & skrotning 11. El-avfall 1. Klyvkil 2. Oljetank 3. Elmotor 4. Eldosa med startknapp 5. Vedvagga 6. Tryckanordning 7. Manöverspak 8. Hjul 9. Benstöd 10. Lyft/draghandtag VARNING! Vid uppackning av maskinen, kontrollera om det saknas några delar och om något är trasigt efter leverans. 2. Tillbehör (fig. 2) fig Fast nyckel x 1 2. Insexnyckel x 1 3. Skruvmejsel x 1 4. Manöverspak x 2 5. O-ring x 1 6. Skyddsplåt x Biltema Nordic Services AB

4 SE 3. skyltar och etiketter på vedklyven 1. Motorskylt fig. 3 symboler som används och vad de betyder Det är obligatoriskt att läsa maskinens hela manual före användning av maskinen. Det är obligatoriskt att hela tiden använda skyddsskor vid användning av maskinen för att skydda sig mot nedfallande vedträn. 2. Maskinskylt Log SpLitter 230 V ~ 50 Hz 2900 W 12 A Ser No: 50 kg 3. Säkerhetsetikett Max. splitting force: 6 T Max. log size: 52 cm IP44 fig. 4 fig. 5 Det är obligatoriskt att hela tiden använda skyddshandskar som skyddar händerna mot flisor och stickor som alstras vid klyvningen. Det är obligatoriskt att hela tiden använda skyddsglasögon som skyddar ögonen mot flisor och stickor som alstras vid klyvningen. Det är förbjudet att plocka bort eller mixtra med skydds- och säkerhetsanordningar. Det är förbjudet att stå inom maskinens arbetsområde, frånsett användaren. Ingen annan person (eller djur) får befinna sig inom en radie av 5 meter från maskinen. Dumpning av använd hydraulolja i miljön är förbjudet. Oljan måste kasseras enligt de regionala miljölagar som gäller där användaren bor. Fara att handen kan kapas av eller krossas; vidrör aldrig riskfyllt område när tryckanordningen är i rörelse. varning: Var alltid uppmärksam på rörelsen hos tryckanordningen. varning: Avlägsna aldrig ett vedträ som fastnat i klyvkilen med hjälp av händerna. varning: Innan någon form av underhåll eller skötsel som beskrivs i denna manual utförs, plocka bort maskinens stickkontakt från vägguttaget. varning: Märkspänning enligt vad som visas på maskinskylten Biltema Nordic Services AB 4

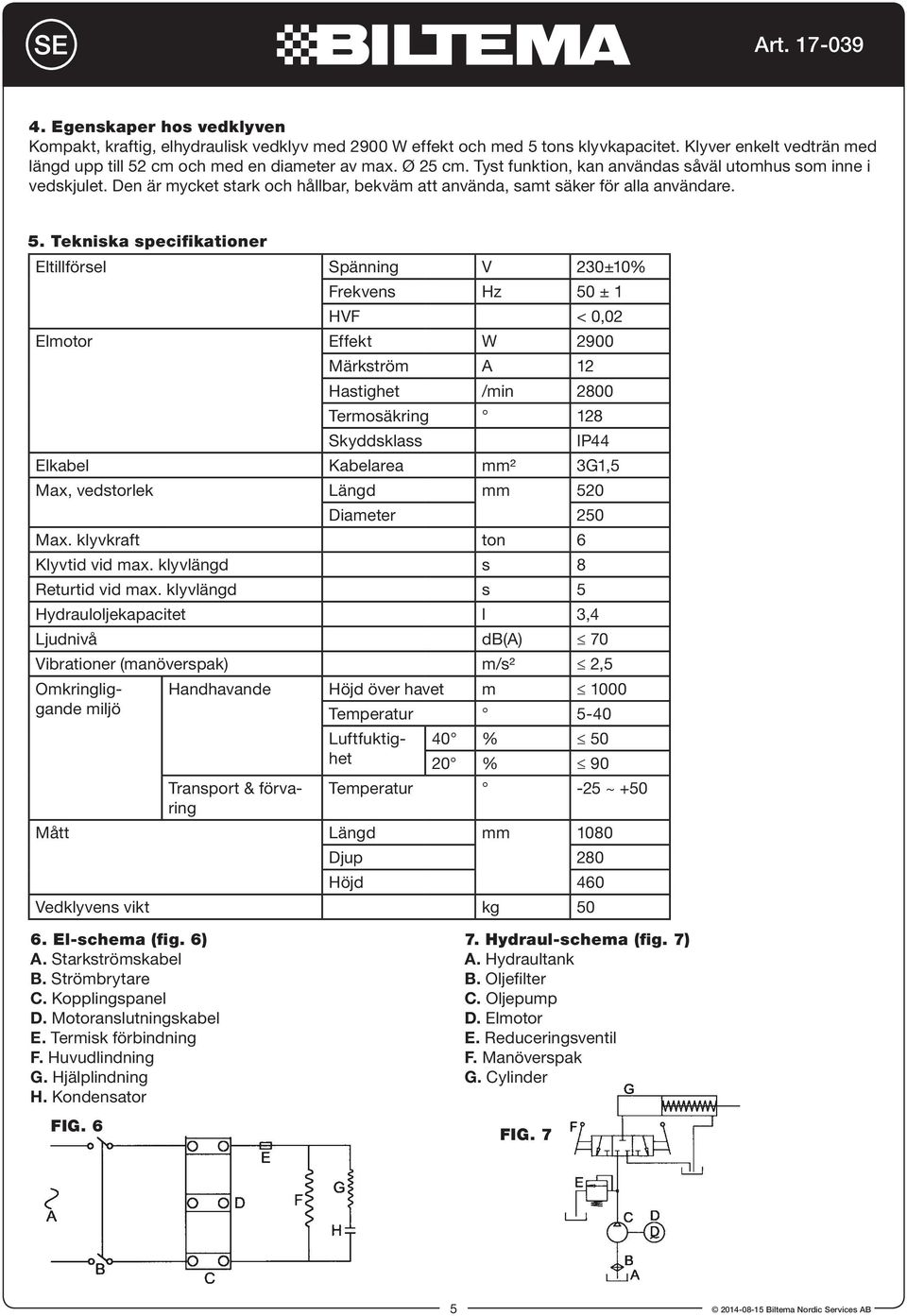

5 SE 4. egenskaper hos vedklyven Kompakt, kraftig, elhydraulisk vedklyv med 2900 W effekt och med 5 tons klyvkapacitet. Klyver enkelt vedträn med längd upp till 52 cm och med en diameter av max. Ø 25 cm. Tyst funktion, kan användas såväl utomhus som inne i vedskjulet. Den är mycket stark och hållbar, bekväm att använda, samt säker för alla användare. 5. tekniska specifikationer Eltillförsel Spänning V 230±10% Frekvens Hz 50 ± 1 HVF < 0,02 Elmotor Effekt W 2900 Märkström A 12 Hastighet /min 2800 Termosäkring 128 Skyddsklass IP44 Elkabel Kabelarea mm² 3G1,5 Max, vedstorlek Längd mm 520 Diameter 250 Max. klyvkraft ton 6 Klyvtid vid max. klyvlängd s 8 Returtid vid max. klyvlängd s 5 Hydrauloljekapacitet l 3,4 Ljudnivå db(a) 70 Vibrationer (manöverspak) m/s² 2,5 Omkringliggande Handhavande Höjd över havet m 1000 miljö Temperatur 5-40 Luftfuktighet 40 % % 90 Transport & förvaring Temperatur -25 ~ +50 Mått Längd mm 1080 Djup 280 Höjd 460 Vedklyvens vikt kg el-schema (fig. 6) A. Starkströmskabel B. Strömbrytare C. Kopplingspanel D. Motoranslutningskabel E. Termisk förbindning F. Huvudlindning G. Hjälplindning H. Kondensator fig hydraul-schema (fig. 7) A. Hydraultank B. O l j e fi l te r C. Oljepump D. Elmotor E. Reduceringsventil F. Manöverspak G. Cylinder fig Biltema Nordic Services AB

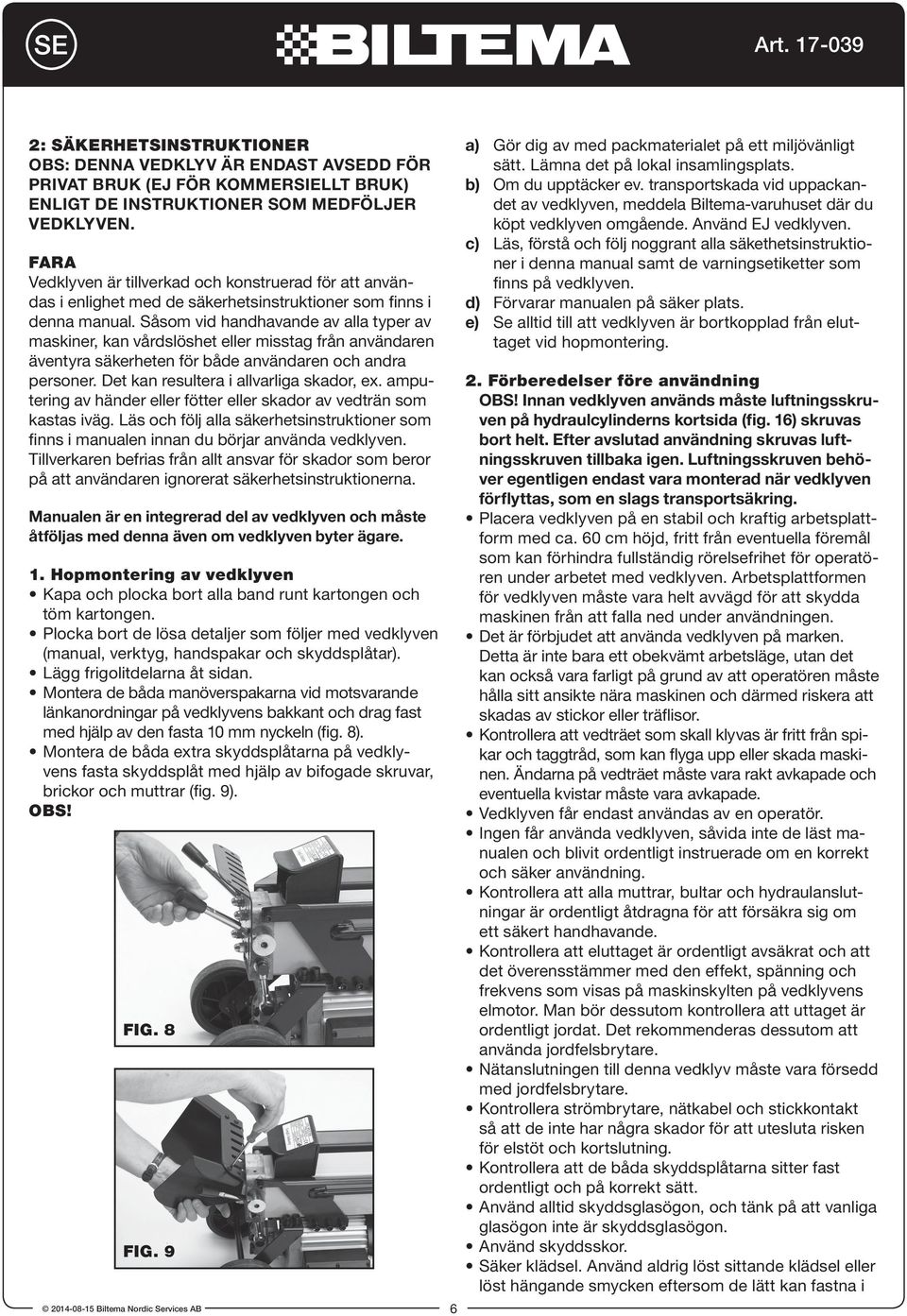

6 SE 2: Säkerhetsinstruktioner OBS: Denna vedklyv är endast avsedd för privat bruk (EJ för kommersiellt bruk) enligt de instruktioner som medföljer vedklyven. FARA Vedklyven är tillverkad och konstruerad för att användas i enlighet med de säkerhetsinstruktioner som finns i denna manual. Såsom vid handhavande av alla typer av maskiner, kan vårdslöshet eller misstag från användaren äventyra säkerheten för både användaren och andra personer. Det kan resultera i allvarliga skador, ex. amputering av händer eller fötter eller skador av vedträn som kastas iväg. Läs och följ alla säkerhetsinstruktioner som finns i manualen innan du börjar använda vedklyven. Tillverkaren befrias från allt ansvar för skador som beror på att användaren ignorerat säkerhetsinstruktionerna. Manualen är en integrerad del av vedklyven och måste åtföljas med denna även om vedklyven byter ägare. 1. Hopmontering av vedklyven Kapa och plocka bort alla band runt kartongen och töm kartongen. Plocka bort de lösa detaljer som följer med vedklyven (manual, verktyg, handspakar och skyddsplåtar). Lägg frigolitdelarna åt sidan. Montera de båda manöverspakarna vid motsvarande länkanordningar på vedklyvens bakkant och drag fast med hjälp av den fasta 10 mm nyckeln (fig. 8). Montera de båda extra skyddsplåtarna på vedklyvens fasta skyddsplåt med hjälp av bifogade skruvar, brickor och muttrar (fig. 9). OBS! fig. 8 fig Biltema Nordic Services AB 6 a) Gör dig av med packmaterialet på ett miljövänligt sätt. Lämna det på lokal insamlingsplats. b) Om du upptäcker ev. transportskada vid uppackandet av vedklyven, meddela Biltema-varuhuset där du köpt vedklyven omgående. Använd EJ vedklyven. c) Läs, förstå och följ noggrant alla säkethetsinstruktioner i denna manual samt de varningsetiketter som finns på vedklyven. d) Förvarar manualen på säker plats. e) Se alltid till att vedklyven är bortkopplad från eluttaget vid hopmontering. 2. Förberedelser före användning OBS! Innan vedklyven används måste luftningsskruven på hydraulcylinderns kortsida (fig. 16) skruvas bort helt. Efter avslutad användning skruvas luftningsskruven tillbaka igen. Luftningsskruven behöver egentligen endast vara monterad när vedklyven förflyttas, som en slags transportsäkring. Placera vedklyven på en stabil och kraftig arbetsplattform med ca. 60 cm höjd, fritt från eventuella föremål som kan förhindra fullständig rörelsefrihet för operatören under arbetet med vedklyven. Arbetsplattformen för vedklyven måste vara helt avvägd för att skydda maskinen från att falla ned under användningen. Det är förbjudet att använda vedklyven på marken. Detta är inte bara ett obekvämt arbetsläge, utan det kan också vara farligt på grund av att operatören måste hålla sitt ansikte nära maskinen och därmed riskera att skadas av stickor eller träflisor. Kontrollera att vedträet som skall klyvas är fritt från spikar och taggtråd, som kan flyga upp eller skada maskinen. Ändarna på vedträet måste vara rakt avkapade och eventuella kvistar måste vara avkapade. Vedklyven får endast användas av en operatör. Ingen får använda vedklyven, såvida inte de läst manualen och blivit ordentligt instruerade om en korrekt och säker användning. Kontrollera att alla muttrar, bultar och hydraulanslutningar är ordentligt åtdragna för att försäkra sig om ett säkert handhavande. Kontrollera att eluttaget är ordentligt avsäkrat och att det överensstämmer med den effekt, spänning och frekvens som visas på maskinskylten på vedklyvens elmotor. Man bör dessutom kontrollera att uttaget är ordentligt jordat. Det rekommenderas dessutom att använda jordfelsbrytare. Nätanslutningen till denna vedklyv måste vara försedd med jordfelsbrytare. Kontrollera strömbrytare, nätkabel och stickkontakt så att de inte har några skador för att utesluta risken för elstöt och kortslutning. Kontrollera att de båda skyddsplåtarna sitter fast ordentligt och på korrekt sätt. Använd alltid skyddsglasögon, och tänk på att vanliga glasögon inte är skyddsglasögon. Använd skyddsskor. Säker klädsel. Använd aldrig löst sittande klädsel eller löst hängande smycken eftersom de lätt kan fastna i

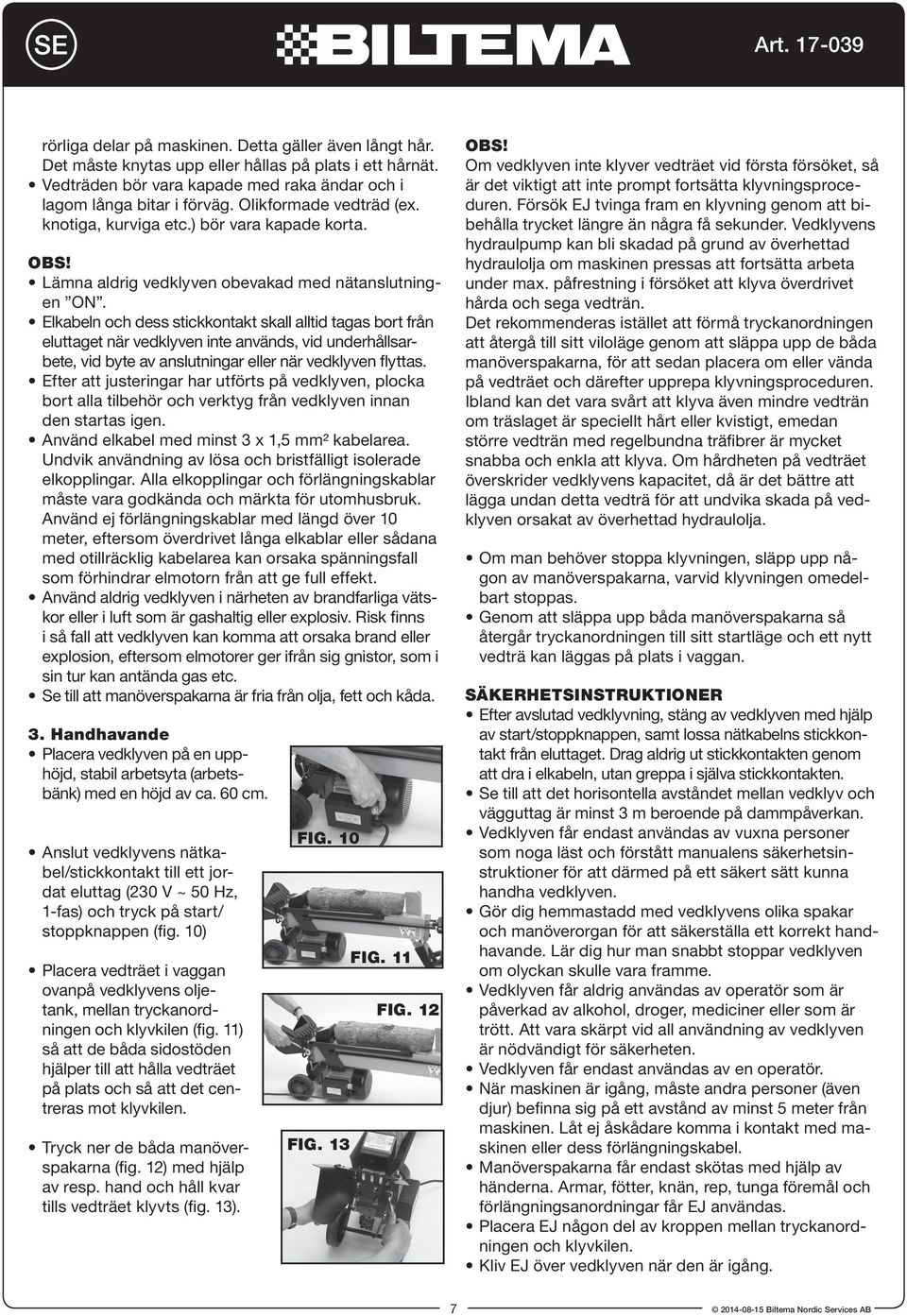

7 SE rörliga delar på maskinen. Detta gäller även långt hår. Det måste knytas upp eller hållas på plats i ett hårnät. Vedträden bör vara kapade med raka ändar och i lagom långa bitar i förväg. Olikformade vedträd (ex. knotiga, kurviga etc.) bör vara kapade korta. OBS! Lämna aldrig vedklyven obevakad med nätanslutningen ON. Elkabeln och dess stickkontakt skall alltid tagas bort från eluttaget när vedklyven inte används, vid underhållsarbete, vid byte av anslutningar eller när vedklyven flyttas. Efter att justeringar har utförts på vedklyven, plocka bort alla tilbehör och verktyg från vedklyven innan den startas igen. Använd elkabel med minst 3 x 1,5 mm² kabelarea. Undvik användning av lösa och bristfälligt isolerade elkopplingar. Alla elkopplingar och förlängningskablar måste vara godkända och märkta för utomhusbruk. Använd ej förlängningskablar med längd över 10 meter, eftersom överdrivet långa elkablar eller sådana med otillräcklig kabelarea kan orsaka spänningsfall som förhindrar elmotorn från att ge full effekt. Använd aldrig vedklyven i närheten av brandfarliga vätskor eller i luft som är gashaltig eller explosiv. Risk finns i så fall att vedklyven kan komma att orsaka brand eller explosion, eftersom elmotorer ger ifrån sig gnistor, som i sin tur kan antända gas etc. Se till att manöverspakarna är fria från olja, fett och kåda. 3. Handhavande Placera vedklyven på en upphöjd, stabil arbetsyta (arbetsbänk) med en höjd av ca. 60 cm. Anslut vedklyvens nätkabel/stickkontakt till ett jordat eluttag (230 V ~ 50 Hz, 1-fas) och tryck på start/ stoppknappen (fig. 10) Placera vedträet i vaggan ovanpå vedklyvens oljetank, mellan tryckanordningen och klyvkilen (fig. 11) så att de båda sidostöden hjälper till att hålla vedträet på plats och så att det centreras mot klyvkilen. Tryck ner de båda manöverspakarna (fig. 12) med hjälp av resp. hand och håll kvar tills vedträet klyvts (fig. 13). fig. 10 fig. 13 fig. 11 fig. 12 OBS! Om vedklyven inte klyver vedträet vid första försöket, så är det viktigt att inte prompt fortsätta klyvningsproceduren. Försök EJ tvinga fram en klyvning genom att bibehålla trycket längre än några få sekunder. Vedklyvens hydraulpump kan bli skadad på grund av överhettad hydraulolja om maskinen pressas att fortsätta arbeta under max. påfrestning i försöket att klyva överdrivet hårda och sega vedträn. Det rekommenderas istället att förmå tryckanordningen att återgå till sitt viloläge genom att släppa upp de båda manöverspakarna, för att sedan placera om eller vända på vedträet och därefter upprepa klyvningsproceduren. Ibland kan det vara svårt att klyva även mindre vedträn om träslaget är speciellt hårt eller kvistigt, emedan större vedträn med regelbundna träfibrer är mycket snabba och enkla att klyva. Om hårdheten på vedträet överskrider vedklyvens kapacitet, då är det bättre att lägga undan detta vedträ för att undvika skada på vedklyven orsakat av överhettad hydraulolja. Om man behöver stoppa klyvningen, släpp upp någon av manöverspakarna, varvid klyvningen omedelbart stoppas. Genom att släppa upp båda manöverspakarna så återgår tryckanordningen till sitt startläge och ett nytt vedträ kan läggas på plats i vaggan. SÄKERHETSINSTRUKTIONER Efter avslutad vedklyvning, stäng av vedklyven med hjälp av start/stoppknappen, samt lossa nätkabelns stickkontakt från eluttaget. Drag aldrig ut stickkontakten genom att dra i elkabeln, utan greppa i själva stickkontakten. Se till att det horisontella avståndet mellan vedklyv och vägguttag är minst 3 m beroende på dammpåverkan. Vedklyven får endast användas av vuxna personer som noga läst och förstått manualens säkerhetsinstruktioner för att därmed på ett säkert sätt kunna handha vedklyven. Gör dig hemmastadd med vedklyvens olika spakar och manöverorgan för att säkerställa ett korrekt handhavande. Lär dig hur man snabbt stoppar vedklyven om olyckan skulle vara framme. Vedklyven får aldrig användas av operatör som är påverkad av alkohol, droger, mediciner eller som är trött. Att vara skärpt vid all användning av vedklyven är nödvändigt för säkerheten. Vedklyven får endast användas av en operatör. När maskinen är igång, måste andra personer (även djur) befinna sig på ett avstånd av minst 5 meter från maskinen. Låt ej åskådare komma i kontakt med maskinen eller dess förlängningskabel. Manöverspakarna får endast skötas med hjälp av händerna. Armar, fötter, knän, rep, tunga föremål och förlängningsanordningar får EJ användas. Placera EJ någon del av kroppen mellan tryckanordningen och klyvkilen. Kliv EJ över vedklyven när den är igång Biltema Nordic Services AB

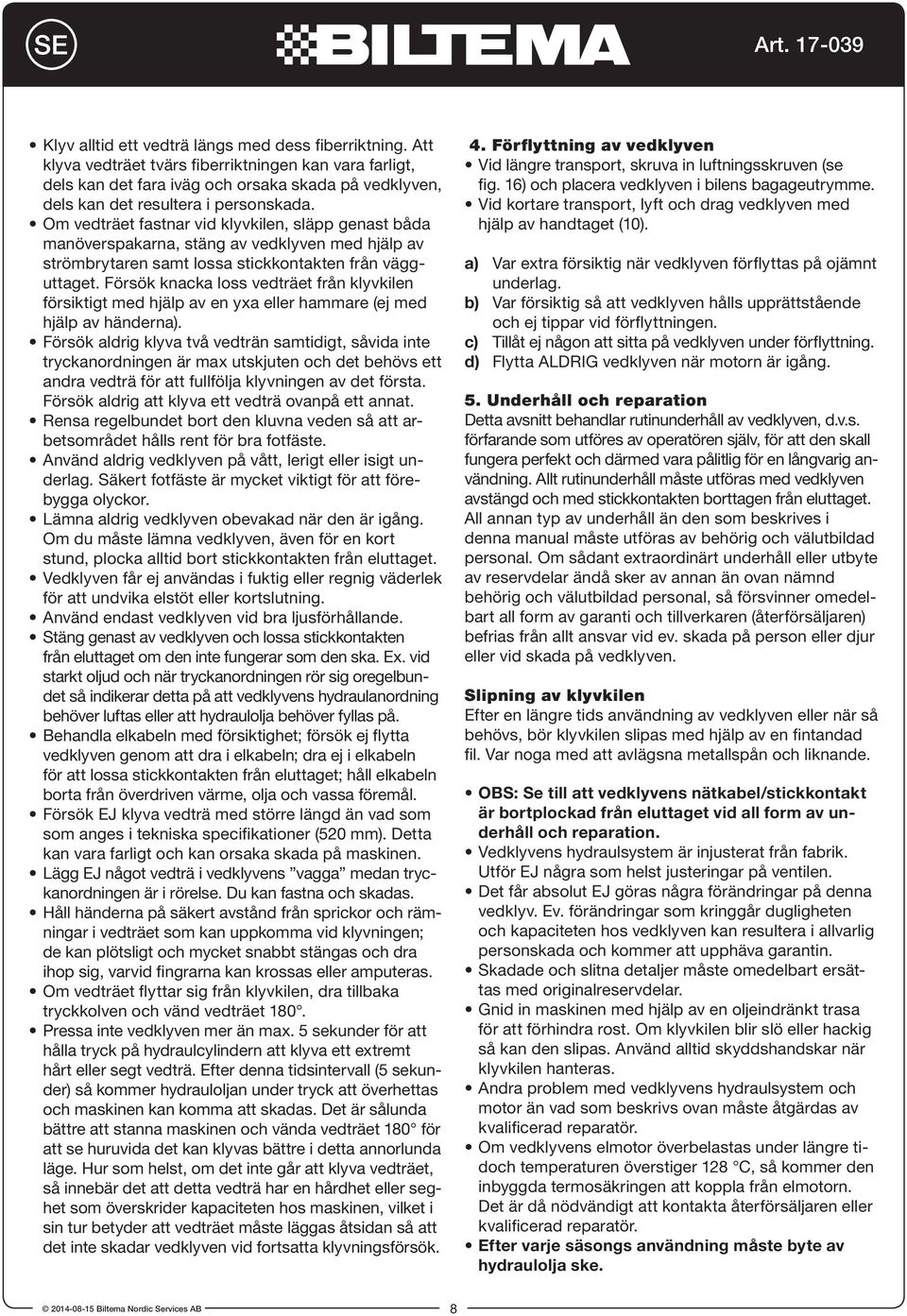

8 SE Klyv alltid ett vedträ längs med dess fiberriktning. Att klyva vedträet tvärs fiberriktningen kan vara farligt, dels kan det fara iväg och orsaka skada på vedklyven, dels kan det resultera i personskada. Om vedträet fastnar vid klyvkilen, släpp genast båda manöverspakarna, stäng av vedklyven med hjälp av strömbrytaren samt lossa stickkontakten från vägguttaget. Försök knacka loss vedträet från klyvkilen försiktigt med hjälp av en yxa eller hammare (ej med hjälp av händerna). Försök aldrig klyva två vedträn samtidigt, såvida inte tryckanordningen är max utskjuten och det behövs ett andra vedträ för att fullfölja klyvningen av det första. Försök aldrig att klyva ett vedträ ovanpå ett annat. Rensa regelbundet bort den kluvna veden så att arbetsområdet hålls rent för bra fotfäste. Använd aldrig vedklyven på vått, lerigt eller isigt underlag. Säkert fotfäste är mycket viktigt för att förebygga olyckor. Lämna aldrig vedklyven obevakad när den är igång. Om du måste lämna vedklyven, även för en kort stund, plocka alltid bort stickkontakten från eluttaget. Vedklyven får ej användas i fuktig eller regnig väderlek för att undvika elstöt eller kortslutning. Använd endast vedklyven vid bra ljusförhållande. Stäng genast av vedklyven och lossa stickkontakten från eluttaget om den inte fungerar som den ska. Ex. vid starkt oljud och när tryckanordningen rör sig oregelbundet så indikerar detta på att vedklyvens hydraulanordning behöver luftas eller att hydraulolja behöver fyllas på. Behandla elkabeln med försiktighet; försök ej flytta vedklyven genom att dra i elkabeln; dra ej i elkabeln för att lossa stickkontakten från eluttaget; håll elkabeln borta från överdriven värme, olja och vassa föremål. Försök EJ klyva vedträ med större längd än vad som som anges i tekniska specifikationer (520 mm). Detta kan vara farligt och kan orsaka skada på maskinen. Lägg EJ något vedträ i vedklyvens vagga medan tryckanordningen är i rörelse. Du kan fastna och skadas. Håll händerna på säkert avstånd från sprickor och rämningar i vedträet som kan uppkomma vid klyvningen; de kan plötsligt och mycket snabbt stängas och dra ihop sig, varvid fingrarna kan krossas eller amputeras. Om vedträet flyttar sig från klyvkilen, dra tillbaka tryckkolven och vänd vedträet 180. Pressa inte vedklyven mer än max. 5 sekunder för att hålla tryck på hydraulcylindern att klyva ett extremt hårt eller segt vedträ. Efter denna tidsintervall (5 sekunder) så kommer hydrauloljan under tryck att överhettas och maskinen kan komma att skadas. Det är sålunda bättre att stanna maskinen och vända vedträet 180 för att se huruvida det kan klyvas bättre i detta annorlunda läge. Hur som helst, om det inte går att klyva vedträet, så innebär det att detta vedträ har en hårdhet eller seghet som överskrider kapaciteten hos maskinen, vilket i sin tur betyder att vedträet måste läggas åtsidan så att det inte skadar vedklyven vid fortsatta klyvningsförsök. 4. Förflyttning av vedklyven Vid längre transport, skruva in luftningsskruven (se fig. 16) och placera vedklyven i bilens bagageutrymme. Vid kortare transport, lyft och drag vedklyven med hjälp av handtaget (10). a) Var extra försiktig när vedklyven förflyttas på ojämnt underlag. b) Var försiktig så att vedklyven hålls upprättstående och ej tippar vid förflyttningen. c) Tillåt ej någon att sitta på vedklyven under förflyttning. d) Flytta ALDRIG vedklyven när motorn är igång. 5. Underhåll och reparation Detta avsnitt behandlar rutinunderhåll av vedklyven, d.v.s. förfarande som utföres av operatören själv, för att den skall fungera perfekt och därmed vara pålitlig för en långvarig användning. Allt rutinunderhåll måste utföras med vedklyven avstängd och med stickkontakten borttagen från eluttaget. All annan typ av underhåll än den som beskrives i denna manual måste utföras av behörig och välutbildad personal. Om sådant extraordinärt underhåll eller utbyte av reservdelar ändå sker av annan än ovan nämnd behörig och välutbildad personal, så försvinner omedelbart all form av garanti och tillverkaren (återförsäljaren) befrias från allt ansvar vid ev. skada på person eller djur eller vid skada på vedklyven. Slipning av klyvkilen Efter en längre tids användning av vedklyven eller när så behövs, bör klyvkilen slipas med hjälp av en fintandad fil. Var noga med att avlägsna metallspån och liknande. OBS: Se till att vedklyvens nätkabel/stickkontakt är bortplockad från eluttaget vid all form av underhåll och reparation. Vedklyvens hydraulsystem är injusterat från fabrik. Utför EJ några som helst justeringar på ventilen. Det får absolut EJ göras några förändringar på denna vedklyv. Ev. förändringar som kringgår dugligheten och kapaciteten hos vedklyven kan resultera i allvarlig personskada och kommer att upphäva garantin. Skadade och slitna detaljer måste omedelbart ersättas med originalreservdelar. Gnid in maskinen med hjälp av en oljeindränkt trasa för att förhindra rost. Om klyvkilen blir slö eller hackig så kan den slipas. Använd alltid skyddshandskar när klyvkilen hanteras. Andra problem med vedklyvens hydraulsystem och motor än vad som beskrivs ovan måste åtgärdas av kvalificerad reparatör. Om vedklyvens elmotor överbelastas under längre tidoch temperaturen överstiger 128 C, så kommer den inbyggda termosäkringen att koppla från elmotorn. Det är då nödvändigt att kontakta återförsäljaren eller kvalificerad reparatör. Efter varje säsongs användning måste byte av hydraulolja ske Biltema Nordic Services AB 8

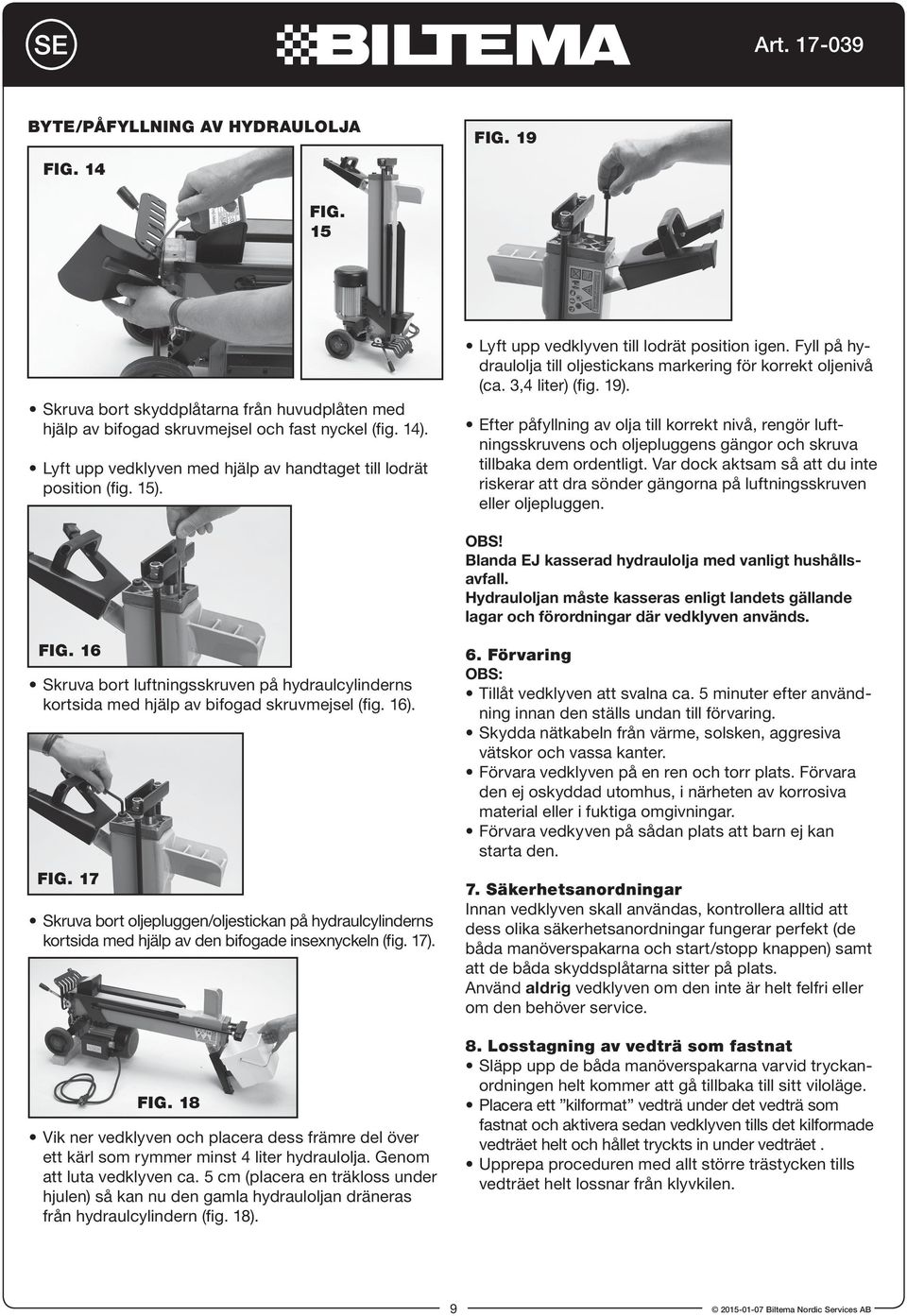

9 SE Byte/påfyllning av hydraulolja fig. 14 fig. 19 fig. 15 Skruva bort skyddplåtarna från huvudplåten med hjälp av bifogad skruvmejsel och fast nyckel (fig. 14). Lyft upp vedklyven med hjälp av handtaget till lodrät position (fig. 15). Lyft upp vedklyven till lodrät position igen. Fyll på hydraulolja till oljestickans markering för korrekt oljenivå (ca. 3,4 liter) (fig. 19). Efter påfyllning av olja till korrekt nivå, rengör luftningsskruvens och oljepluggens gängor och skruva tillbaka dem ordentligt. Var dock aktsam så att du inte riskerar att dra sönder gängorna på luftningsskruven eller oljepluggen. OBS! Blanda EJ kasserad hydraulolja med vanligt hushållsavfall. Hydrauloljan måste kasseras enligt landets gällande lagar och förordningar där vedklyven används. fig. 16 Skruva bort luftningsskruven på hydraulcylinderns kortsida med hjälp av bifogad skruvmejsel (fig. 16). fig. 17 Skruva bort oljepluggen/oljestickan på hydraulcylinderns kortsida med hjälp av den bifogade insexnyckeln (fig. 17). fig. 18 Vik ner vedklyven och placera dess främre del över ett kärl som rymmer minst 4 liter hydraulolja. Genom att luta vedklyven ca. 5 cm (placera en träkloss under hjulen) så kan nu den gamla hydrauloljan dräneras från hydraulcylindern (fig. 18). 6. Förvaring OBS: Tillåt vedklyven att svalna ca. 5 minuter efter användning innan den ställs undan till förvaring. Skydda nätkabeln från värme, solsken, aggresiva vätskor och vassa kanter. Förvara vedklyven på en ren och torr plats. Förvara den ej oskyddad utomhus, i närheten av korrosiva material eller i fuktiga omgivningar. Förvara vedkyven på sådan plats att barn ej kan starta den. 7. Säkerhetsanordningar Innan vedklyven skall användas, kontrollera alltid att dess olika säkerhetsanordningar fungerar perfekt (de båda manöverspakarna och start/stopp knappen) samt att de båda skyddsplåtarna sitter på plats. Använd aldrig vedklyven om den inte är helt felfri eller om den behöver service. 8. Losstagning av vedträ som fastnat Släpp upp de båda manöverspakarna varvid tryckanordningen helt kommer att gå tillbaka till sitt viloläge. Placera ett kilformat vedträ under det vedträ som fastnat och aktivera sedan vedklyven tills det kilformade vedträet helt och hållet tryckts in under vedträet. Upprepa proceduren med allt större trästycken tills vedträet helt lossnar från klyvkilen. 9

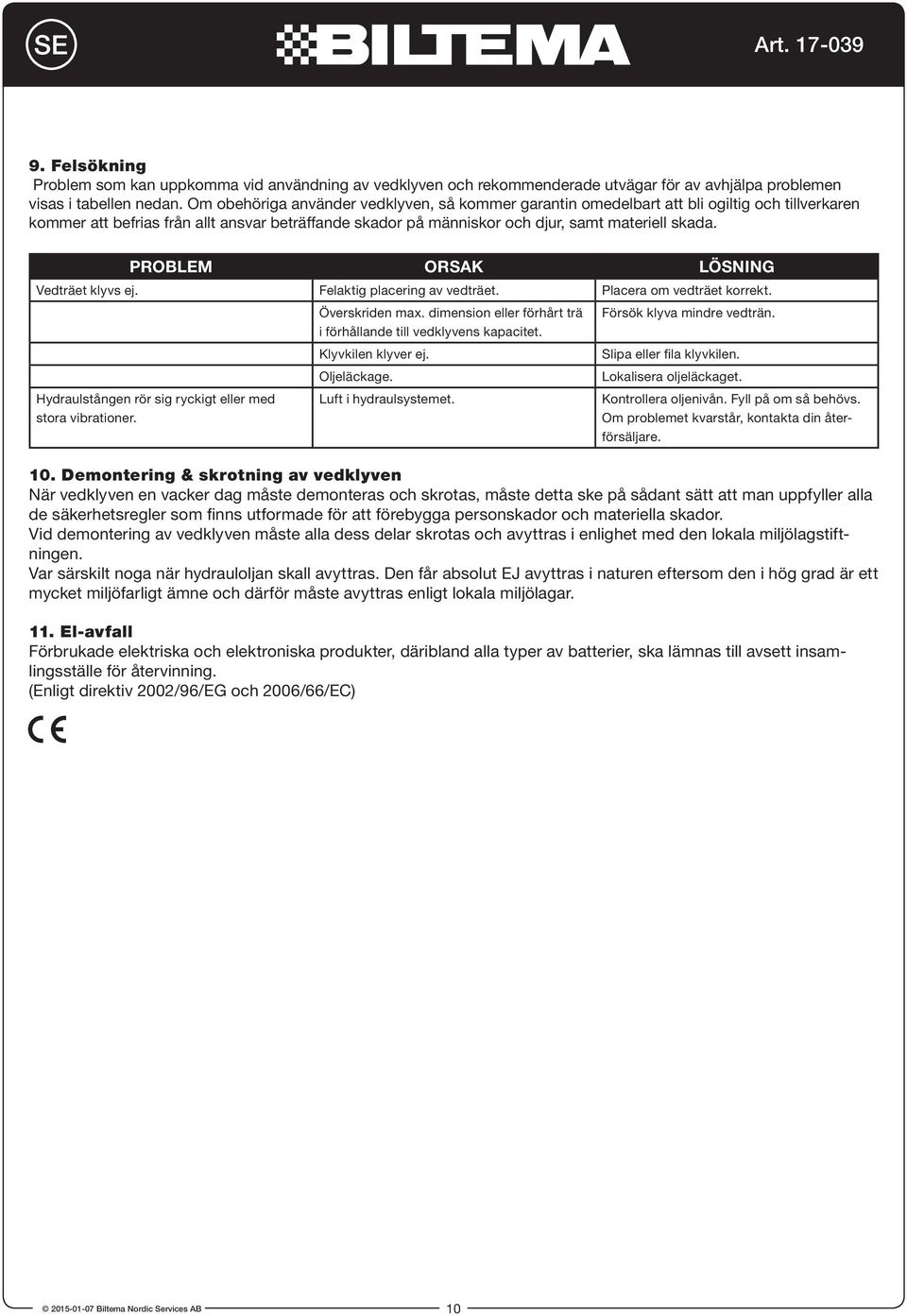

10 SE 9. Felsökning Problem som kan uppkomma vid användning av vedklyven och rekommenderade utvägar för av avhjälpa problemen visas i tabellen nedan. Om obehöriga använder vedklyven, så kommer garantin omedelbart att bli ogiltig och tillverkaren kommer att befrias från allt ansvar beträffande skador på människor och djur, samt materiell skada. Problem Orsak Lösning Vedträet klyvs ej. Felaktig placering av vedträet. Placera om vedträet korrekt. Överskriden max. dimension eller förhårt trä Försök klyva mindre vedträn. i förhållande till vedklyvens kapacitet. Klyvkilen klyver ej. Slipa eller fila klyvkilen. Oljeläckage. Lokalisera oljeläckaget. Hydraulstången rör sig ryckigt eller med stora vibrationer. Luft i hydraulsystemet. Kontrollera oljenivån. Fyll på om så behövs. Om problemet kvarstår, kontakta din återförsäljare. 10. Demontering & skrotning av vedklyven När vedklyven en vacker dag måste demonteras och skrotas, måste detta ske på sådant sätt att man uppfyller alla de säkerhetsregler som finns utformade för att förebygga personskador och materiella skador. Vid demontering av vedklyven måste alla dess delar skrotas och avyttras i enlighet med den lokala miljölagstiftningen. Var särskilt noga när hydrauloljan skall avyttras. Den får absolut EJ avyttras i naturen eftersom den i hög grad är ett mycket miljöfarligt ämne och därför måste avyttras enligt lokala miljölagar. 11. El-avfall Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2002/96/EG och 2006/66/EC) 10

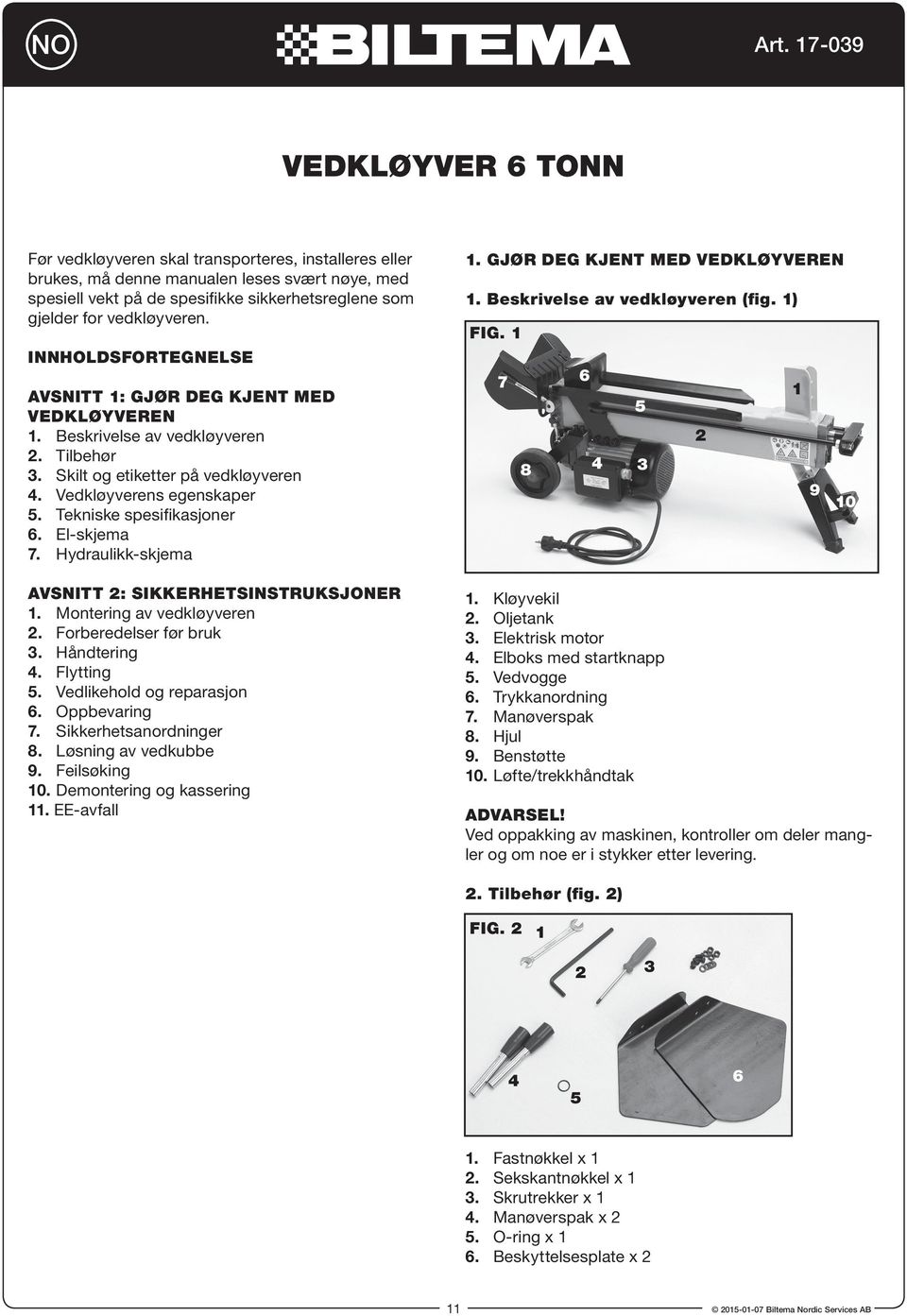

11 NO Vedkløyver 6 tonn Før vedkløyveren skal transporteres, installeres eller brukes, må denne manualen leses svært nøye, med spesiell vekt på de spesifikke sikkerhetsreglene som gjelder for vedkløyveren. Innholdsfortegnelse Avsnitt 1: Gjør deg kjent med vedkløyveren 1. Beskrivelse av vedkløyveren 2. Tilbehør 3. Skilt og etiketter på vedkløyveren 4. Vedkløyverens egenskaper 5. Tekniske spesifikasjoner 6. El-skjema 7. Hydraulikk-skjema Avsnitt 2: Sikkerhetsinstruksjoner 1. Montering av vedkløyveren 2. Forberedelser før bruk 3. Håndtering 4. Flytting 5. Vedlikehold og reparasjon 6. Oppbevaring 7. Sikkerhetsanordninger 8. Løsning av vedkubbe 9. Feilsøking 10. Demontering og kassering 11. EE-avfall 1. Gjør deg kjent med vedkløyveren 1. Beskrivelse av vedkløyveren (fig. 1) fig Kløyvekil 2. Oljetank 3. Elektrisk motor 4. Elboks med startknapp 5. Vedvogge 6. Trykkanordning 7. Manøverspak 8. Hjul 9. Benstøtte 10. Løfte/trekkhåndtak ADVARSEL! Ved oppakking av maskinen, kontroller om deler mangler og om noe er i stykker etter levering Tilbehør (fig. 2) fig Fastnøkkel x 1 2. Sekskantnøkkel x 1 3. Skrutrekker x 1 4. Manøverspak x 2 5. O-ring x 1 6. Beskyttelsesplate x 2 11

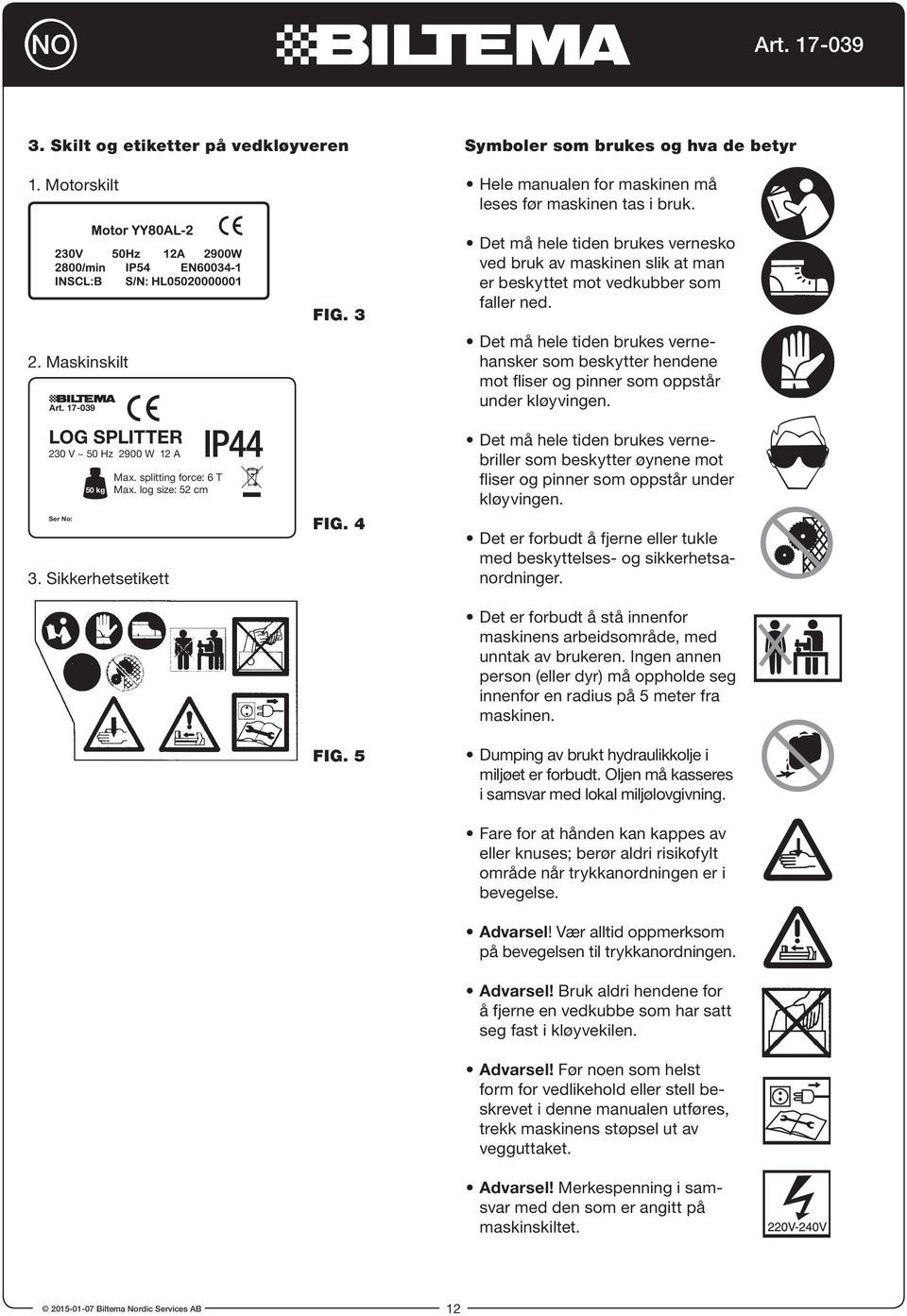

12 NO 3. skilt og etiketter på vedkløyveren 1. Motorskilt symboler som brukes og hva de betyr Hele manualen for maskinen må leses før maskinen tas i bruk. 2. Maskinskilt Log SpLitter 230 V ~ 50 Hz 2900 W 12 A Ser No: 50 kg Max. splitting force: 6 T Max. log size: 52 cm 3. Sikkerhetsetikett IP44 fig. 3 fig. 4 fig. 5 Det må hele tiden brukes vernesko ved bruk av maskinen slik at man er beskyttet mot vedkubber som faller ned. Det må hele tiden brukes vernehansker som beskytter hendene mot fliser og pinner som oppstår under kløyvingen. Det må hele tiden brukes vernebriller som beskytter øynene mot fliser og pinner som oppstår under kløyvingen. Det er forbudt å fjerne eller tukle med beskyttelses- og sikkerhetsanordninger. Det er forbudt å stå innenfor maskinens arbeidsområde, med unntak av brukeren. Ingen annen person (eller dyr) må oppholde seg innenfor en radius på 5 meter fra maskinen. Dumping av brukt hydraulikkolje i miljøet er forbudt. Oljen må kasseres i samsvar med lokal miljølovgivning. Fare for at hånden kan kappes av eller knuses; berør aldri risikofylt område når trykkanordningen er i bevegelse. advarsel! Vær alltid oppmerksom på bevegelsen til trykkanordningen. advarsel! Bruk aldri hendene for å fjerne en vedkubbe som har satt seg fast i kløyvekilen. advarsel! Før noen som helst form for vedlikehold eller stell beskrevet i denne manualen utføres, trekk maskinens støpsel ut av vegguttaket. advarsel! Merkespenning i samsvar med den som er angitt på maskinskiltet. 12

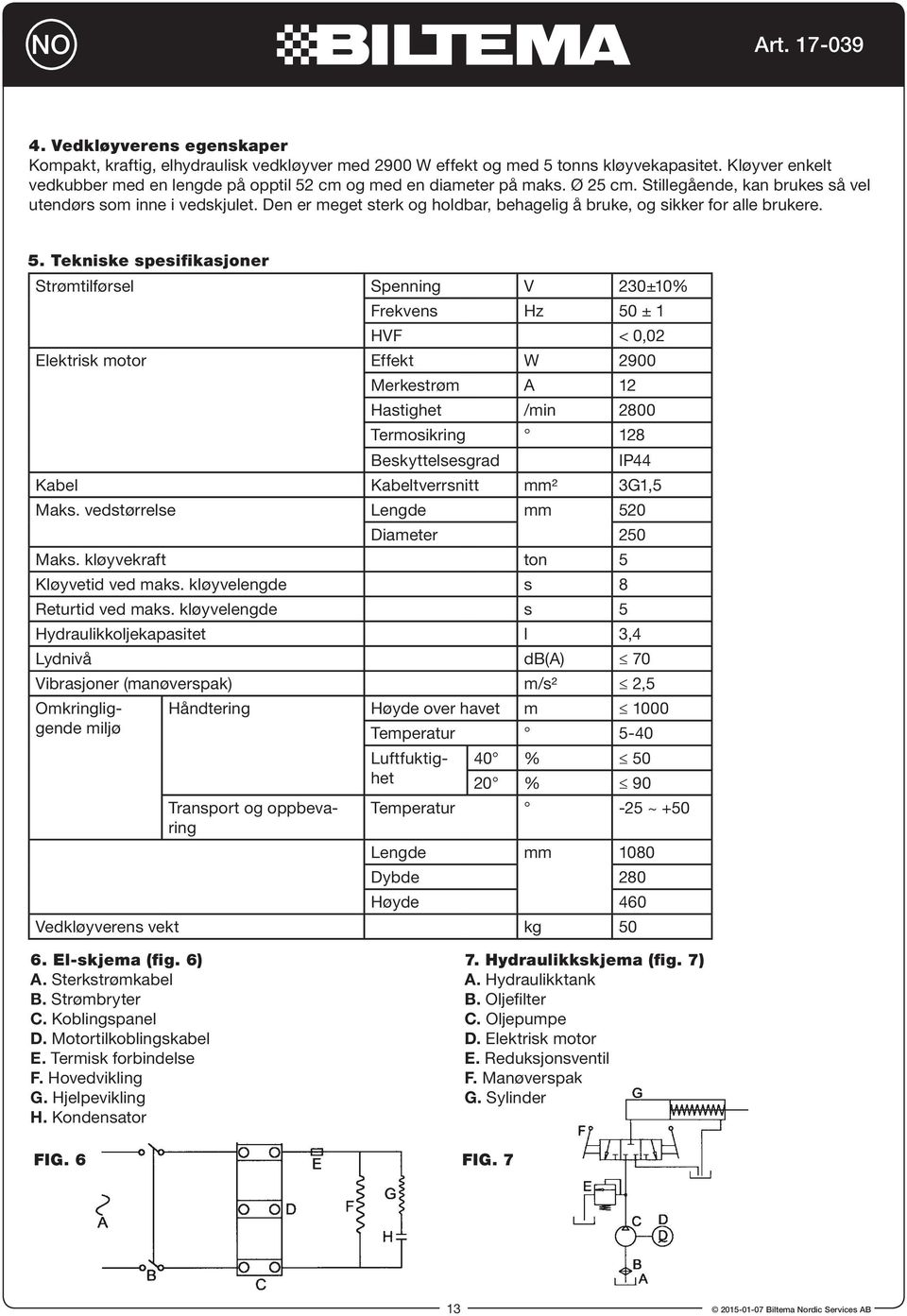

13 NO 4. Vedkløyverens egenskaper Kompakt, kraftig, elhydraulisk vedkløyver med 2900 W effekt og med 5 tonns kløyvekapasitet. Kløyver enkelt vedkubber med en lengde på opptil 52 cm og med en diameter på maks. Ø 25 cm. Stillegående, kan brukes så vel utendørs som inne i vedskjulet. Den er meget sterk og holdbar, behagelig å bruke, og sikker for alle brukere. 5. tekniske spesifikasjoner Strømtilførsel Spenning V 230±10% Frekvens Hz 50 ± 1 HVF < 0,02 Elektrisk motor Effekt W 2900 Merkestrøm A 12 Hastighet /min 2800 Termosikring 128 Beskyttelsesgrad IP44 Kabel Kabeltverrsnitt mm² 3G1,5 Maks. vedstørrelse Lengde mm 520 Diameter 250 Maks. kløyvekraft ton 5 Kløyvetid ved maks. kløyvelengde s 8 Returtid ved maks. kløyvelengde s 5 Hydraulikkoljekapasitet l 3,4 Lydnivå db(a) 70 Vibrasjoner (manøverspak) m/s² 2,5 Omkringliggende Håndtering Høyde over havet m 1000 miljø Temperatur 5-40 Luftfuktighet 40 % % 90 Transport og oppbevaring Temperatur -25 ~ +50 Lengde mm 1080 Dybde 280 Høyde 460 Vedkløyverens vekt kg el-skjema (fig. 6) A. Sterkstrømkabel B. Strømbryter C. Koblingspanel D. Motortilkoblingskabel E. Termisk forbindelse F. Hovedvikling G. Hjelpevikling H. Kondensator fig hydraulikkskjema (fig. 7) A. Hydraulikktank B. O l j e fi l te r C. Oljepumpe D. Elektrisk motor E. Reduksjonsventil F. Manøverspak G. Sylinder fig. 7 13

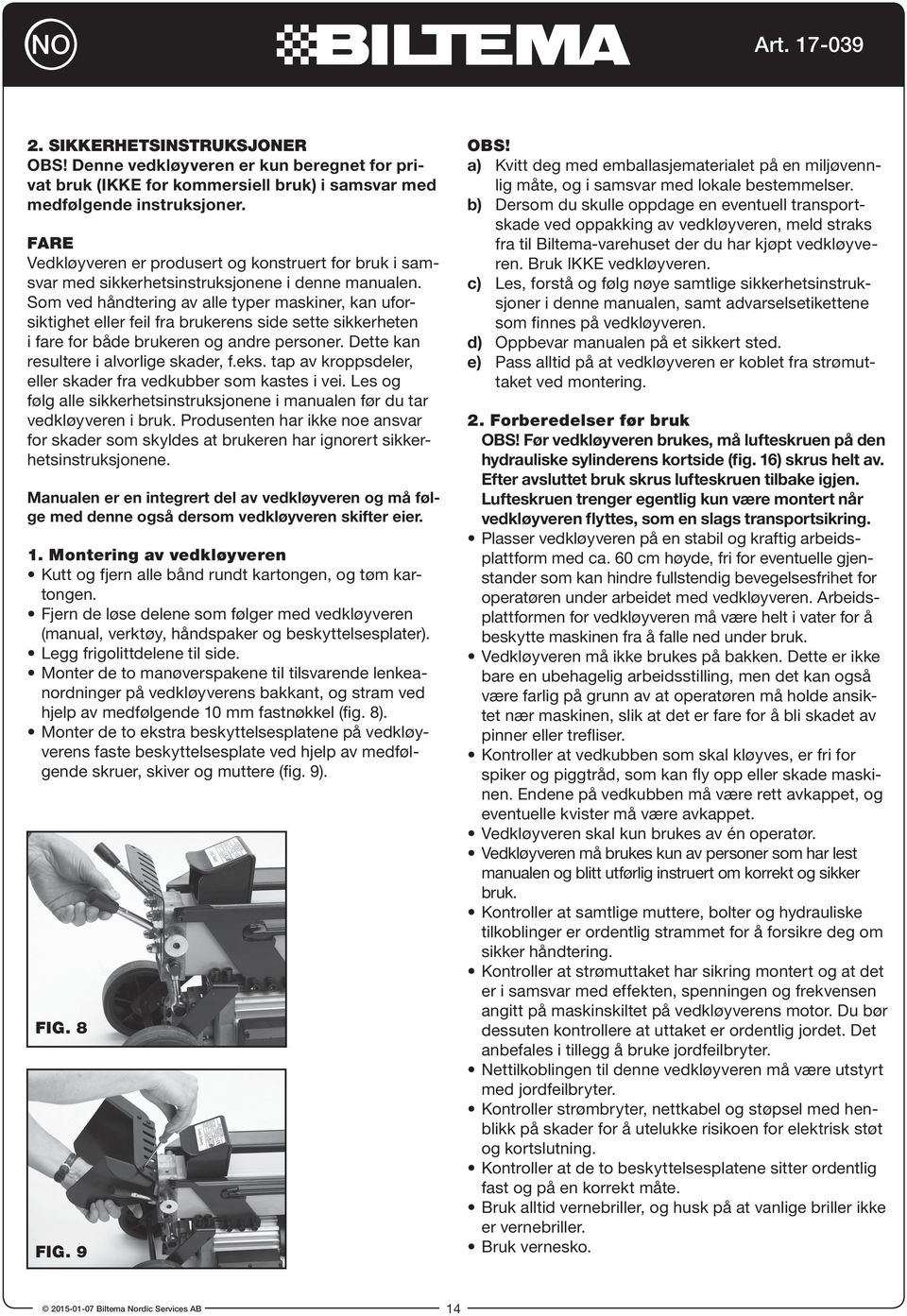

14 NO 2. Sikkerhetsinstruksjoner OBS! Denne vedkløyveren er kun beregnet for privat bruk (IKKE for kommersiell bruk) i samsvar med medfølgende instruksjoner. FARE Vedkløyveren er produsert og konstruert for bruk i samsvar med sikkerhetsinstruksjonene i denne manualen. Som ved håndtering av alle typer maskiner, kan uforsiktighet eller feil fra brukerens side sette sikkerheten i fare for både brukeren og andre personer. Dette kan resultere i alvorlige skader, f.eks. tap av kroppsdeler, eller skader fra vedkubber som kastes i vei. Les og følg alle sikkerhetsinstruksjonene i manualen før du tar vedkløyveren i bruk. Produsenten har ikke noe ansvar for skader som skyldes at brukeren har ignorert sikkerhetsinstruksjonene. Manualen er en integrert del av vedkløyveren og må følge med denne også dersom vedkløyveren skifter eier. 1. Montering av vedkløyveren Kutt og fjern alle bånd rundt kartongen, og tøm kartongen. Fjern de løse delene som følger med vedkløyveren (manual, verktøy, håndspaker og beskyttelsesplater). Legg frigolittdelene til side. Monter de to manøverspakene til tilsvarende lenkeanordninger på vedkløyverens bakkant, og stram ved hjelp av medfølgende 10 mm fastnøkkel (fig. 8). Monter de to ekstra beskyttelsesplatene på vedkløyverens faste beskyttelsesplate ved hjelp av medfølgende skruer, skiver og muttere (fig. 9). fig. 8 fig. 9 OBS! a) Kvitt deg med emballasjematerialet på en miljøvennlig måte, og i samsvar med lokale bestemmelser. b) Dersom du skulle oppdage en eventuell transportskade ved oppakking av vedkløyveren, meld straks fra til Biltema-varehuset der du har kjøpt vedkløyveren. Bruk IKKE vedkløyveren. c) Les, forstå og følg nøye samtlige sikkerhetsinstruksjoner i denne manualen, samt advarselsetikettene som finnes på vedkløyveren. d) Oppbevar manualen på et sikkert sted. e) Pass alltid på at vedkløyveren er koblet fra strømuttaket ved montering. 2. Forberedelser før bruk OBS! Før vedkløyveren brukes, må lufteskruen på den hydrauliske sylinderens kortside (fig. 16) skrus helt av. Efter avsluttet bruk skrus lufteskruen tilbake igjen. Lufteskruen trenger egentlig kun være montert når vedkløyveren flyttes, som en slags transportsikring. Plasser vedkløyveren på en stabil og kraftig arbeidsplattform med ca. 60 cm høyde, fri for eventuelle gjenstander som kan hindre fullstendig bevegelsesfrihet for operatøren under arbeidet med vedkløyveren. Arbeidsplattformen for vedkløyveren må være helt i vater for å beskytte maskinen fra å falle ned under bruk. Vedkløyveren må ikke brukes på bakken. Dette er ikke bare en ubehagelig arbeidsstilling, men det kan også være farlig på grunn av at operatøren må holde ansiktet nær maskinen, slik at det er fare for å bli skadet av pinner eller trefliser. Kontroller at vedkubben som skal kløyves, er fri for spiker og piggtråd, som kan fly opp eller skade maskinen. Endene på vedkubben må være rett avkappet, og eventuelle kvister må være avkappet. Vedkløyveren skal kun brukes av én operatør. Vedkløyveren må brukes kun av personer som har lest manualen og blitt utførlig instruert om korrekt og sikker bruk. Kontroller at samtlige muttere, bolter og hydrauliske tilkoblinger er ordentlig strammet for å forsikre deg om sikker håndtering. Kontroller at strømuttaket har sikring montert og at det er i samsvar med effekten, spenningen og frekvensen angitt på maskinskiltet på vedkløyverens motor. Du bør dessuten kontrollere at uttaket er ordentlig jordet. Det anbefales i tillegg å bruke jordfeilbryter. Nettilkoblingen til denne vedkløyveren må være utstyrt med jordfeilbryter. Kontroller strømbryter, nettkabel og støpsel med henblikk på skader for å utelukke risikoen for elektrisk støt og kortslutning. Kontroller at de to beskyttelsesplatene sitter ordentlig fast og på en korrekt måte. Bruk alltid vernebriller, og husk på at vanlige briller ikke er vernebriller. Bruk vernesko. 14

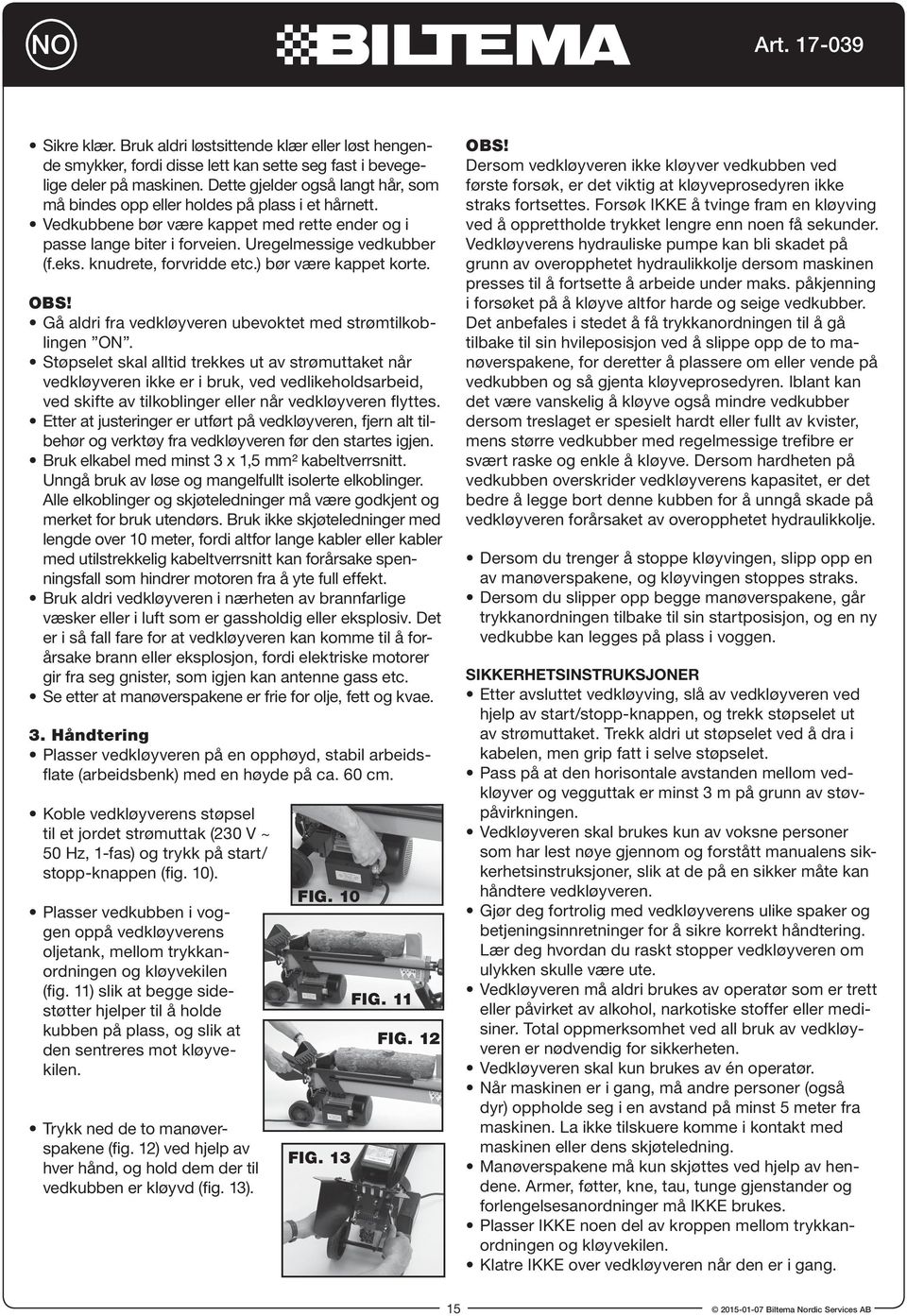

15 NO Sikre klær. Bruk aldri løstsittende klær eller løst hengende smykker, fordi disse lett kan sette seg fast i bevegelige deler på maskinen. Dette gjelder også langt hår, som må bindes opp eller holdes på plass i et hårnett. Vedkubbene bør være kappet med rette ender og i passe lange biter i forveien. Uregelmessige vedkubber (f.eks. knudrete, forvridde etc.) bør være kappet korte. OBS! Gå aldri fra vedkløyveren ubevoktet med strømtilkoblingen ON. Støpselet skal alltid trekkes ut av strømuttaket når vedkløyveren ikke er i bruk, ved vedlikeholdsarbeid, ved skifte av tilkoblinger eller når vedkløyveren flyttes. Etter at justeringer er utført på vedkløyveren, fjern alt tilbehør og verktøy fra vedkløyveren før den startes igjen. Bruk elkabel med minst 3 x 1,5 mm² kabeltverrsnitt. Unngå bruk av løse og mangelfullt isolerte elkoblinger. Alle elkoblinger og skjøteledninger må være godkjent og merket for bruk utendørs. Bruk ikke skjøteledninger med lengde over 10 meter, fordi altfor lange kabler eller kabler med utilstrekkelig kabeltverrsnitt kan forårsake spenningsfall som hindrer motoren fra å yte full effekt. Bruk aldri vedkløyveren i nærheten av brannfarlige væsker eller i luft som er gassholdig eller eksplosiv. Det er i så fall fare for at vedkløyveren kan komme til å forårsake brann eller eksplosjon, fordi elektriske motorer gir fra seg gnister, som igjen kan antenne gass etc. Se etter at manøverspakene er frie for olje, fett og kvae. 3. Håndtering Plasser vedkløyveren på en opphøyd, stabil arbeidsflate (arbeidsbenk) med en høyde på ca. 60 cm. Koble vedkløyverens støpsel til et jordet strømuttak (230 V ~ 50 Hz, 1-fas) og trykk på start/ stopp-knappen (fig. 10). Plasser vedkubben i voggen oppå vedkløyverens oljetank, mellom trykkanordningen og kløyvekilen (fig. 11) slik at begge sidestøtter hjelper til å holde kubben på plass, og slik at den sentreres mot kløyvekilen. Trykk ned de to manøverspakene (fig. 12) ved hjelp av hver hånd, og hold dem der til vedkubben er kløyvd (fig. 13). fig. 10 fig. 13 fig. 11 fig. 12 OBS! Dersom vedkløyveren ikke kløyver vedkubben ved første forsøk, er det viktig at kløyveprosedyren ikke straks fortsettes. Forsøk IKKE å tvinge fram en kløyving ved å opprettholde trykket lengre enn noen få sekunder. Vedkløyverens hydrauliske pumpe kan bli skadet på grunn av overopphetet hydraulikkolje dersom maskinen presses til å fortsette å arbeide under maks. påkjenning i forsøket på å kløyve altfor harde og seige vedkubber. Det anbefales i stedet å få trykkanordningen til å gå tilbake til sin hvileposisjon ved å slippe opp de to manøverspakene, for deretter å plassere om eller vende på vedkubben og så gjenta kløyveprosedyren. Iblant kan det være vanskelig å kløyve også mindre vedkubber dersom treslaget er spesielt hardt eller fullt av kvister, mens større vedkubber med regelmessige trefibre er svært raske og enkle å kløyve. Dersom hardheten på vedkubben overskrider vedkløyverens kapasitet, er det bedre å legge bort denne kubben for å unngå skade på vedkløyveren forårsaket av overopphetet hydraulikkolje. Dersom du trenger å stoppe kløyvingen, slipp opp en av manøverspakene, og kløyvingen stoppes straks. Dersom du slipper opp begge manøverspakene, går trykkanordningen tilbake til sin startposisjon, og en ny vedkubbe kan legges på plass i voggen. SIKKERHETSINSTRUKSJONER Etter avsluttet vedkløyving, slå av vedkløyveren ved hjelp av start/stopp-knappen, og trekk støpselet ut av strømuttaket. Trekk aldri ut støpselet ved å dra i kabelen, men grip fatt i selve støpselet. Pass på at den horisontale avstanden mellom vedkløyver og vegguttak er minst 3 m på grunn av støvpåvirkningen. Vedkløyveren skal brukes kun av voksne personer som har lest nøye gjennom og forstått manualens sikkerhetsinstruksjoner, slik at de på en sikker måte kan håndtere vedkløyveren. Gjør deg fortrolig med vedkløyverens ulike spaker og betjeningsinnretninger for å sikre korrekt håndtering. Lær deg hvordan du raskt stopper vedkløyveren om ulykken skulle være ute. Vedkløyveren må aldri brukes av operatør som er trett eller påvirket av alkohol, narkotiske stoffer eller medisiner. Total oppmerksomhet ved all bruk av vedkløyveren er nødvendig for sikkerheten. Vedkløyveren skal kun brukes av én operatør. Når maskinen er i gang, må andre personer (også dyr) oppholde seg i en avstand på minst 5 meter fra maskinen. La ikke tilskuere komme i kontakt med maskinen eller dens skjøteledning. Manøverspakene må kun skjøttes ved hjelp av hendene. Armer, føtter, kne, tau, tunge gjenstander og forlengelsesanordninger må IKKE brukes. Plasser IKKE noen del av kroppen mellom trykkanordningen og kløyvekilen. Klatre IKKE over vedkløyveren når den er i gang. 15

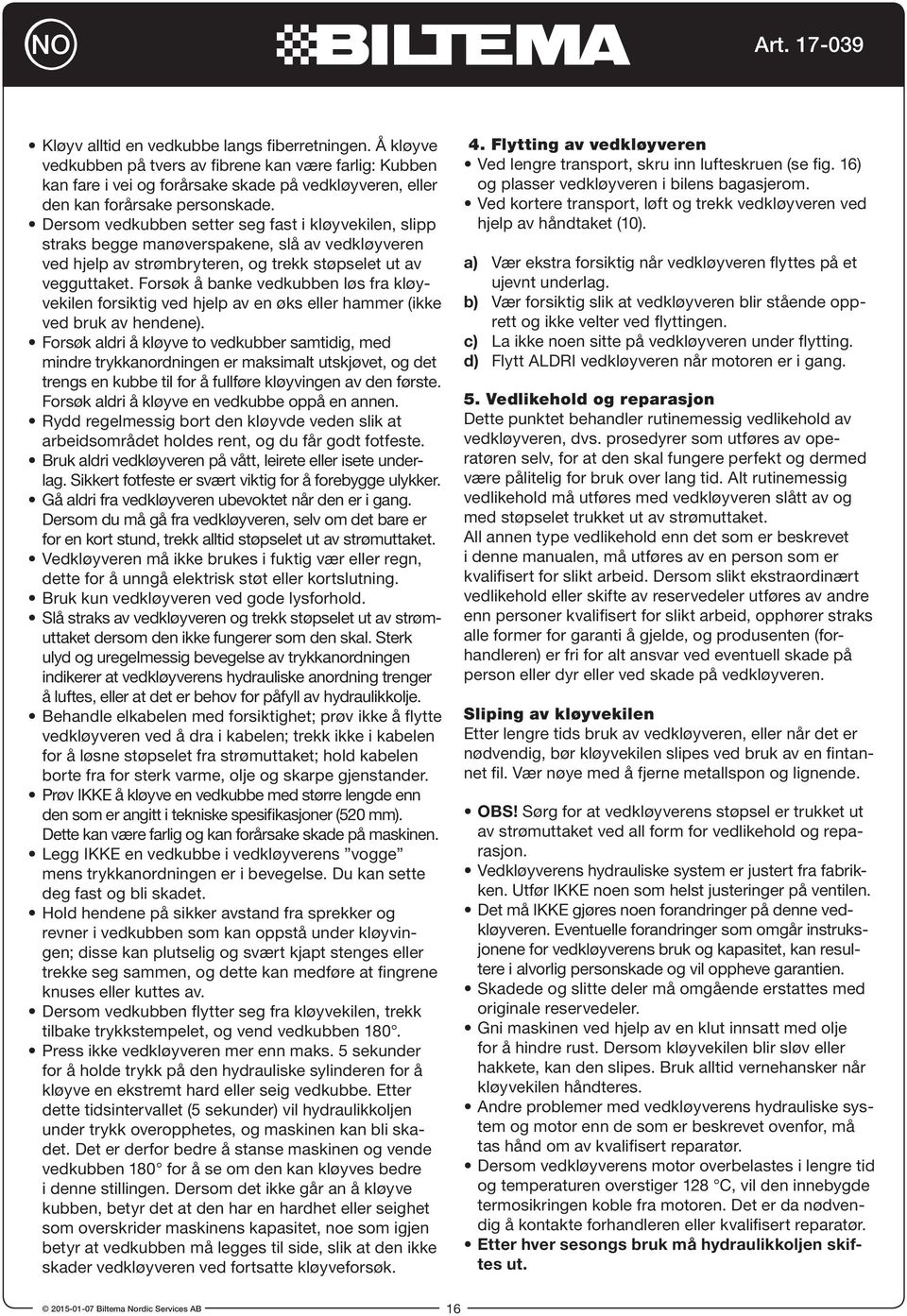

16 NO Kløyv alltid en vedkubbe langs fiberretningen. Å kløyve vedkubben på tvers av fibrene kan være farlig: Kubben kan fare i vei og forårsake skade på vedkløyveren, eller den kan forårsake personskade. Dersom vedkubben setter seg fast i kløyvekilen, slipp straks begge manøverspakene, slå av vedkløyveren ved hjelp av strømbryteren, og trekk støpselet ut av vegguttaket. Forsøk å banke vedkubben løs fra kløyvekilen forsiktig ved hjelp av en øks eller hammer (ikke ved bruk av hendene). Forsøk aldri å kløyve to vedkubber samtidig, med mindre trykkanordningen er maksimalt utskjøvet, og det trengs en kubbe til for å fullføre kløyvingen av den første. Forsøk aldri å kløyve en vedkubbe oppå en annen. Rydd regelmessig bort den kløyvde veden slik at arbeidsområdet holdes rent, og du får godt fotfeste. Bruk aldri vedkløyveren på vått, leirete eller isete underlag. Sikkert fotfeste er svært viktig for å forebygge ulykker. Gå aldri fra vedkløyveren ubevoktet når den er i gang. Dersom du må gå fra vedkløyveren, selv om det bare er for en kort stund, trekk alltid støpselet ut av strømuttaket. Vedkløyveren må ikke brukes i fuktig vær eller regn, dette for å unngå elektrisk støt eller kortslutning. Bruk kun vedkløyveren ved gode lysforhold. Slå straks av vedkløyveren og trekk støpselet ut av strømuttaket dersom den ikke fungerer som den skal. Sterk ulyd og uregelmessig bevegelse av trykkanordningen indikerer at vedkløyverens hydrauliske anordning trenger å luftes, eller at det er behov for påfyll av hydraulikkolje. Behandle elkabelen med forsiktighet; prøv ikke å flytte vedkløyveren ved å dra i kabelen; trekk ikke i kabelen for å løsne støpselet fra strømuttaket; hold kabelen borte fra for sterk varme, olje og skarpe gjenstander. Prøv IKKE å kløyve en vedkubbe med større lengde enn den som er angitt i tekniske spesifikasjoner (520 mm). Dette kan være farlig og kan forårsake skade på maskinen. Legg IKKE en vedkubbe i vedkløyverens vogge mens trykkanordningen er i bevegelse. Du kan sette deg fast og bli skadet. Hold hendene på sikker avstand fra sprekker og revner i vedkubben som kan oppstå under kløyvingen; disse kan plutselig og svært kjapt stenges eller trekke seg sammen, og dette kan medføre at fingrene knuses eller kuttes av. Dersom vedkubben flytter seg fra kløyvekilen, trekk tilbake trykkstempelet, og vend vedkubben 180. Press ikke vedkløyveren mer enn maks. 5 sekunder for å holde trykk på den hydrauliske sylinderen for å kløyve en ekstremt hard eller seig vedkubbe. Etter dette tidsintervallet (5 sekunder) vil hydraulikkoljen under trykk overopphetes, og maskinen kan bli skadet. Det er derfor bedre å stanse maskinen og vende vedkubben 180 for å se om den kan kløyves bedre i denne stillingen. Dersom det ikke går an å kløyve kubben, betyr det at den har en hardhet eller seighet som overskrider maskinens kapasitet, noe som igjen betyr at vedkubben må legges til side, slik at den ikke skader vedkløyveren ved fortsatte kløyveforsøk. 4. Flytting av vedkløyveren Ved lengre transport, skru inn lufteskruen (se fig. 16) og plasser vedkløyveren i bilens bagasjerom. Ved kortere transport, løft og trekk vedkløyveren ved hjelp av håndtaket (10). a) Vær ekstra forsiktig når vedkløyveren flyttes på et ujevnt underlag. b) Vær forsiktig slik at vedkløyveren blir stående opprett og ikke velter ved flyttingen. c) La ikke noen sitte på vedkløyveren under flytting. d) Flytt ALDRI vedkløyveren når motoren er i gang. 5. Vedlikehold og reparasjon Dette punktet behandler rutinemessig vedlikehold av vedkløyveren, dvs. prosedyrer som utføres av operatøren selv, for at den skal fungere perfekt og dermed være pålitelig for bruk over lang tid. Alt rutinemessig vedlikehold må utføres med vedkløyveren slått av og med støpselet trukket ut av strømuttaket. All annen type vedlikehold enn det som er beskrevet i denne manualen, må utføres av en person som er kvalifisert for slikt arbeid. Dersom slikt ekstraordinært vedlikehold eller skifte av reservedeler utføres av andre enn personer kvalifisert for slikt arbeid, opphører straks alle former for garanti å gjelde, og produsenten (forhandleren) er fri for alt ansvar ved eventuell skade på person eller dyr eller ved skade på vedkløyveren. Sliping av kløyvekilen Etter lengre tids bruk av vedkløyveren, eller når det er nødvendig, bør kløyvekilen slipes ved bruk av en fintannet fil. Vær nøye med å fjerne metallspon og lignende. OBS! Sørg for at vedkløyverens støpsel er trukket ut av strømuttaket ved all form for vedlikehold og reparasjon. Vedkløyverens hydrauliske system er justert fra fabrikken. Utfør IKKE noen som helst justeringer på ventilen. Det må IKKE gjøres noen forandringer på denne vedkløyveren. Eventuelle forandringer som omgår instruksjonene for vedkløyverens bruk og kapasitet, kan resultere i alvorlig personskade og vil oppheve garantien. Skadede og slitte deler må omgående erstattes med originale reservedeler. Gni maskinen ved hjelp av en klut innsatt med olje for å hindre rust. Dersom kløyvekilen blir sløv eller hakkete, kan den slipes. Bruk alltid vernehansker når kløyvekilen håndteres. Andre problemer med vedkløyverens hydrauliske system og motor enn de som er beskrevet ovenfor, må tas hånd om av kvalifisert reparatør. Dersom vedkløyverens motor overbelastes i lengre tid og temperaturen overstiger 128 C, vil den innebygde termosikringen koble fra motoren. Det er da nødvendig å kontakte forhandleren eller kvalifisert reparatør. Etter hver sesongs bruk må hydraulikkoljen skiftes ut. 16

17 NO Skifte/påfyll av hydraulikkolje fig. 19 fig. 14 fig. 15 Skru av beskyttelsesplatene fra hovedplaten ved hjelp av medfølgende skrutrekker og fastnøkkel (fig. 14). Løft opp vedkløyveren ved hjelp av håndtaket til loddrett posisjon (fig. 15). Løft opp vedkløyveren til loddrett posisjon igjen. Fyll på hydraulikkolje til peilepinnens markering for korrekt oljenivå (ca. 3,4 liter) (fig. 19). Etter påfylling av olje til korrekt nivå, rengjør lufteskruens og oljepluggens gjenger, og skru dem ordentlig på igjen. Vær likevel forsiktig slik at du ikke risikerer å ødelegge gjengene på lufteskruen eller oljepluggen. OBS! Bland IKKE kassert hydraulikkolje med vanlig husholdningsavfall. Hydraulikkoljen må kasseres ifølge gjeldende lover og forskrifter der vedkløyveren brukes. fig. 16 Skru ut lufteskruen på den hydrauliske sylinderens kortside ved hjelp av medfølgende skrutrekker (fig. 16). fig. 17 Skru ut oljepluggen/peilepinnen på den hydrauliske sylinderens kortside ved hjelp av den medfølgende sekskantnøkkelen (fig. 17). fig. 18 Bøy vedkløyveren ned, og plasser dens fremre del over et kar som rommer minst 4 liter hydraulikkolje. Ved at vedkløyveren skråstilles ca. 5 cm (plasser en treklosse under hjulene), kan den gamle oljen tømmes ut av sylinderen (fig. 18). 6. Oppbevaring OBS: La vedkløyveren avkjøles ca. 5 minutter etter bruk før den settes bort for oppbevaring. Beskytt kabelen fra varme, solskinn, aggressive væsker og skarpe kanter. Oppbevar vedkløyveren på et rent og tørt sted. Oppbevar den ikke ubeskyttet utendørs, i nærheten av korrosive materialer eller i fuktige omgivelser. Oppbevar vedkløyveren på et sted der barn ikke kan starte den. 7. Sikkerhetsanordninger Før vedkløyveren skal brukes, kontroller alltid at dens forskjellige sikkerhetsanordninger fungerer perfekt (de to manøverspakene og start/stopp-knappen) samt at de to beskyttelsesplatene sitter på plass. Bruk aldri vedkløyveren dersom den ikke er helt feilfri, eller dersom den trenger service. 8. Løsning av vedkubbe som har satt seg fast Slipp opp de to manøverspakene, og trykkanordningen går da helt tilbake til sin hvileposisjon. Plasser et kileformet trestykke under vedkubben som har satt seg fast, og aktiver deretter vedkløyveren til det kileformede stykket er helt trykket inn under vedkubben. Gjenta prosedyren med stadig større trestykker til vedkubben er helt løsnet fra kløyvekilen. 17

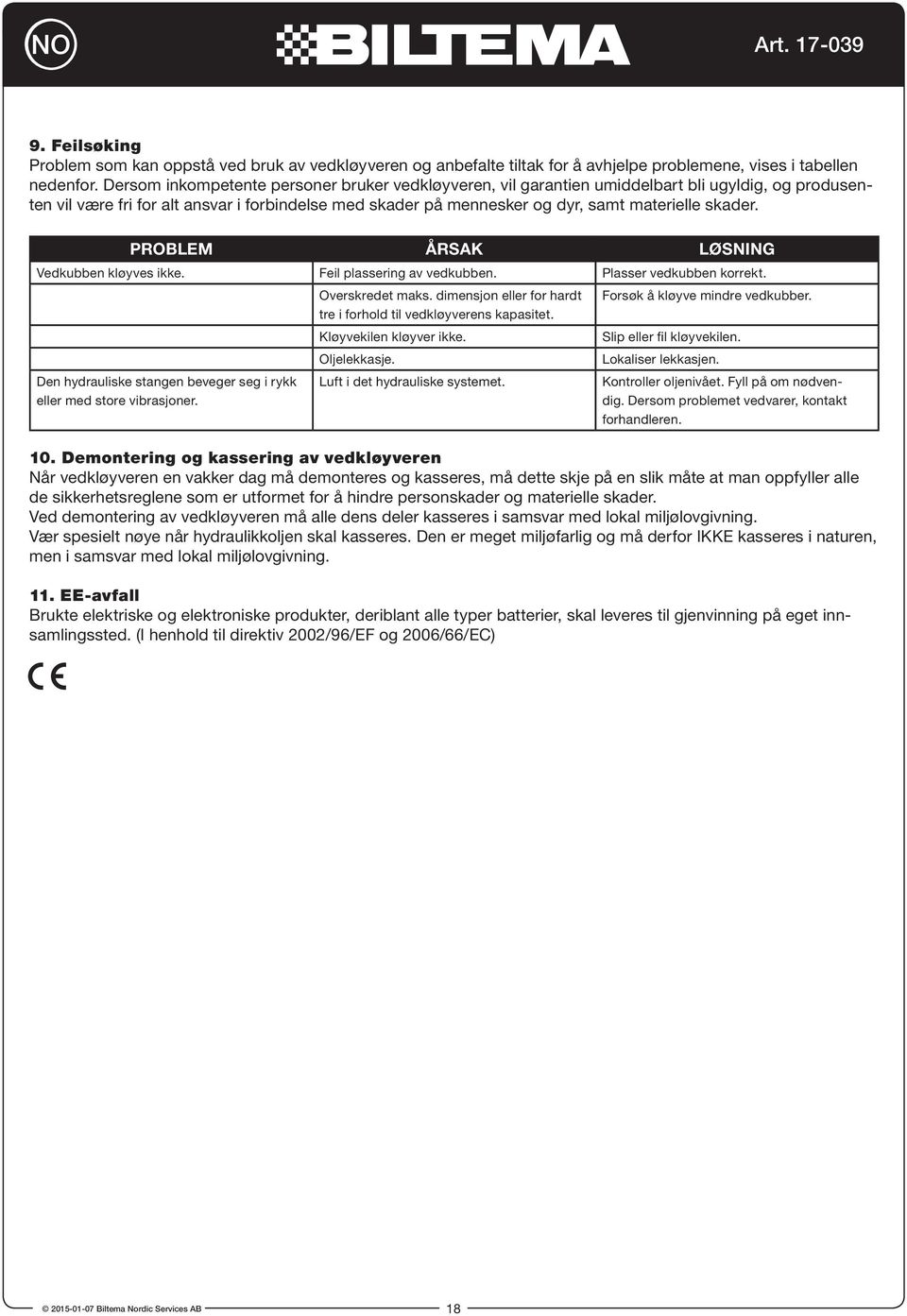

18 NO 9. Feilsøking Problem som kan oppstå ved bruk av vedkløyveren og anbefalte tiltak for å avhjelpe problemene, vises i tabellen nedenfor. Dersom inkompetente personer bruker vedkløyveren, vil garantien umiddelbart bli ugyldig, og produsenten vil være fri for alt ansvar i forbindelse med skader på mennesker og dyr, samt materielle skader. Problem Årsak Løsning Vedkubben kløyves ikke. Feil plassering av vedkubben. Plasser vedkubben korrekt. Overskredet maks. dimensjon eller for hardt Forsøk å kløyve mindre vedkubber. tre i forhold til vedkløyverens kapasitet. Kløyvekilen kløyver ikke. Slip eller fil kløyvekilen. Oljelekkasje. Lokaliser lekkasjen. Den hydrauliske stangen beveger seg i rykk eller med store vibrasjoner. Luft i det hydrauliske systemet. Kontroller oljenivået. Fyll på om nødvendig. Dersom problemet vedvarer, kontakt forhandleren. 10. Demontering og kassering av vedkløyveren Når vedkløyveren en vakker dag må demonteres og kasseres, må dette skje på en slik måte at man oppfyller alle de sikkerhetsreglene som er utformet for å hindre personskader og materielle skader. Ved demontering av vedkløyveren må alle dens deler kasseres i samsvar med lokal miljølovgivning. Vær spesielt nøye når hydraulikkoljen skal kasseres. Den er meget miljøfarlig og må derfor IKKE kasseres i naturen, men i samsvar med lokal miljølovgivning. 11. EE-avfall Brukte elektriske og elektroniske produkter, deriblant alle typer batterier, skal leveres til gjenvinning på eget innsamlingssted. (I henhold til direktiv 2002/96/EF og 2006/66/EC) 18

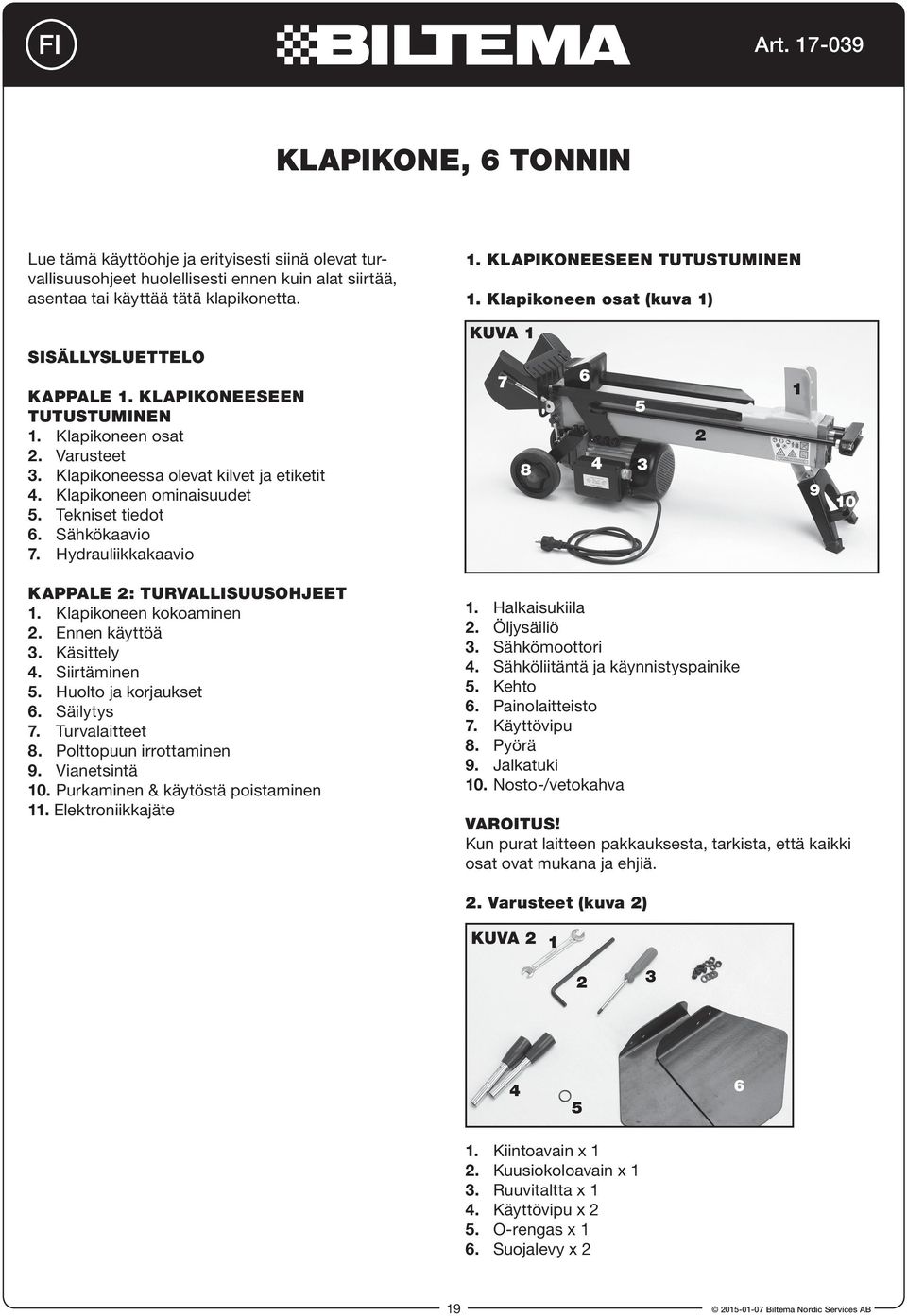

19 FI Klapikone, 6 tonnin Lue tämä käyttöohje ja erityisesti siinä olevat turvallisuusohjeet huolellisesti ennen kuin alat siirtää, asentaa tai käyttää tätä klapikonetta. 1. Klapikoneeseen tutustuminen 1. Klapikoneen osat (kuva 1) Sisällysluettelo Kappale 1. Klapikoneeseen tutustuminen 1. Klapikoneen osat 2. Varusteet 3. Klapikoneessa olevat kilvet ja etiketit 4. Klapikoneen ominaisuudet 5. Tekniset tiedot 6. Sähkökaavio 7. Hydrauliikkakaavio kuva Kappale 2: Turvallisuusohjeet 1. Klapikoneen kokoaminen 2. Ennen käyttöä 3. Käsittely 4. Siirtäminen 5. Huolto ja korjaukset 6. Säilytys 7. Turvalaitteet 8. Polttopuun irrottaminen 9. Vianetsintä 10. Purkaminen & käytöstä poistaminen 11. Elektroniikkajäte 1. Halkaisukiila 2. Öljysäiliö 3. Sähkömoottori 4. Sähköliitäntä ja käynnistyspainike 5. Kehto 6. Painolaitteisto 7. Käyttövipu 8. Pyörä 9. Jalkatuki 10. Nosto-/vetokahva VAROITUS! Kun purat laitteen pakkauksesta, tarkista, että kaikki osat ovat mukana ja ehjiä. 2. Varusteet (kuva 2) kuva Kiintoavain x 1 2. Kuusiokoloavain x 1 3. Ruuvitaltta x 1 4. Käyttövipu x 2 5. O-rengas x 1 6. Suojalevy x 2 19

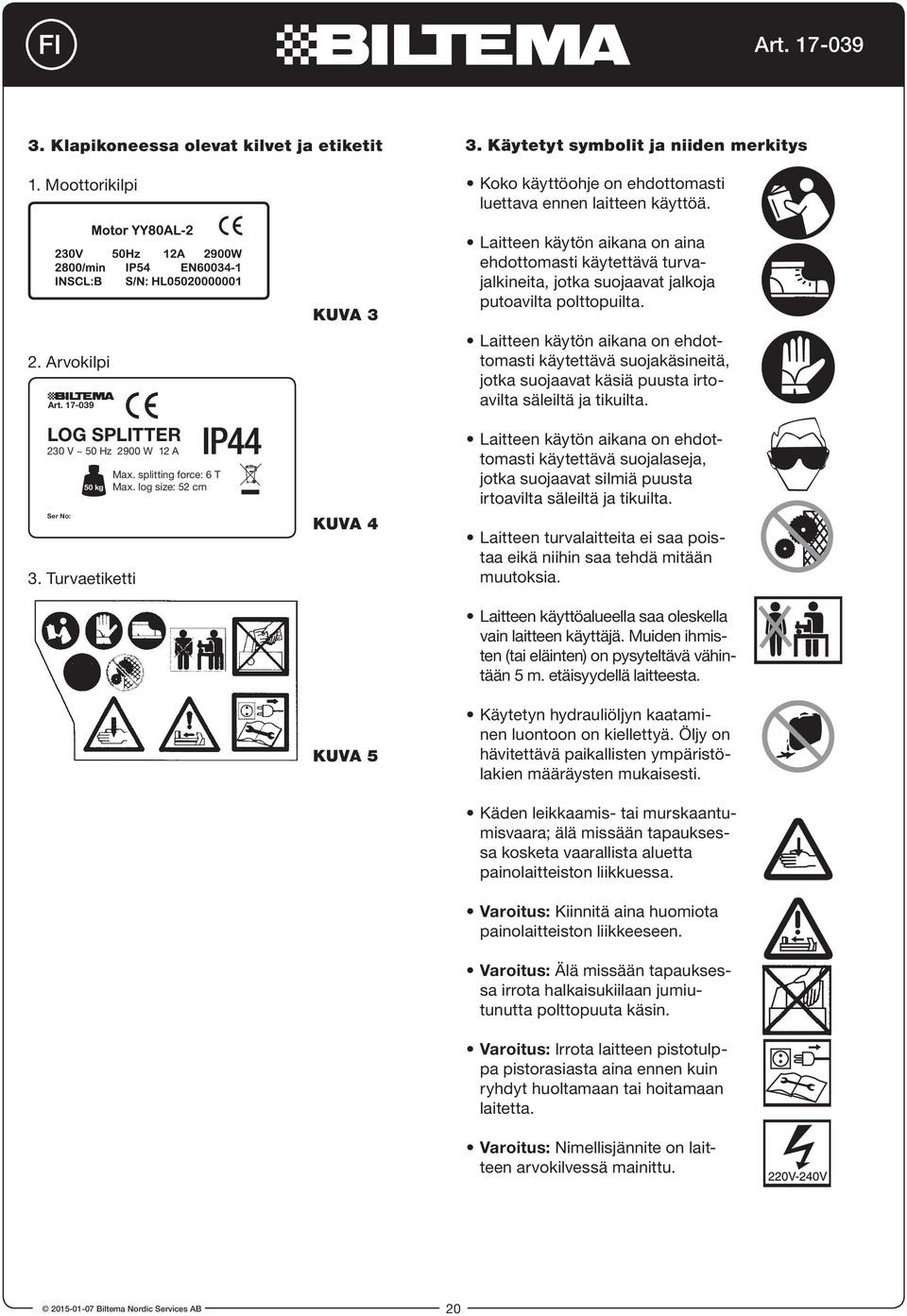

20 FI 3. klapikoneessa olevat kilvet ja etiketit 1. Moottorikilpi 3. käytetyt symbolit ja niiden merkitys Koko käyttöohje on ehdottomasti luettava ennen laitteen käyttöä. 2. Arvokilpi Log SpLitter 230 V ~ 50 Hz 2900 W 12 A Ser No: 50 kg 3. Turvaetiketti Max. splitting force: 6 T Max. log size: 52 cm IP44 kuva 3 kuva 4 kuva 5 Laitteen käytön aikana on aina ehdottomasti käytettävä turvajalkineita, jotka suojaavat jalkoja putoavilta polttopuilta. Laitteen käytön aikana on ehdottomasti käytettävä suojakäsineitä, jotka suojaavat käsiä puusta irtoavilta säleiltä ja tikuilta. Laitteen käytön aikana on ehdottomasti käytettävä suojalaseja, jotka suojaavat silmiä puusta irtoavilta säleiltä ja tikuilta. Laitteen turvalaitteita ei saa poistaa eikä niihin saa tehdä mitään muutoksia. Laitteen käyttöalueella saa oleskella vain laitteen käyttäjä. Muiden ihmisten (tai eläinten) on pysyteltävä vähintään 5 m. etäisyydellä laitteesta. Käytetyn hydrauliöljyn kaataminen luontoon on kiellettyä. Öljy on hävitettävä paikallisten ympäristölakien määräysten mukaisesti. Käden leikkaamis- tai murskaantumisvaara; älä missään tapauksessa kosketa vaarallista aluetta painolaitteiston liikkuessa. varoitus: Kiinnitä aina huomiota painolaitteiston liikkeeseen. varoitus: Älä missään tapauksessa irrota halkaisukiilaan jumiutunutta polttopuuta käsin. varoitus: Irrota laitteen pistotulppa pistorasiasta aina ennen kuin ryhdyt huoltamaan tai hoitamaan laitetta. varoitus: Nimellisjännite on laitteen arvokilvessä mainittu. 20

21 FI 4. klapikoneen ominaisuudet Pieni ja tehokas sähköhydraulinen klapikone, jonka teho on 2900 W ja halkaisukapasiteetti 5 tonnia. Halkaisee helposti polttopuut, joiden pituus on enintään 52 cm ja halkaisija enintään 25 cm. Hiljainen, voidaan käyttää sekä ulkona että sisällä puuvajassa. Erittäin vahva ja kestävä, miellyttävä käyttää sekä turvallinen kaikille käyttäjille. 5. tekniset tiedot Sähköliitäntä Jännite V 230±10% Taajuus Hz 50 ± 1 HVF < 0,02 Sähkömoottori Teho W 2900 Nimellisvirta A 12 Nopeus /min 2800 Lämpösulake 128 Suojausluokka IP44 Liitäntäjohto Kaapelin poikkipinta-ala mm² 3G1,5 Halkaistavan puun Pituus mm 520 koko enintään Halkaisija 250 Halkaisuvoima enint. ton 5 Halkaisuaika (maksimipituus) s 8 Palautusaika (maksimipituus) s 5 Hydrauliöljysäiliön tilavuus l 3,4 Melutaso db(a) 70 Tärinä (käyttövipu) m/s² 2,5 Käyttöympäristö Käsittely Korkeus merenpinnan yläpuolella m 1000 Lämpötila 5-40 Ilmankosteus 40 % % 90 Kuljetus & säilytys Lämpötila -25 ~ +50 Mitat Pituus mm 1080 Syvyys 280 Korkeus 460 Klapikoneen paino 6. sähkökaavio (kuva 6) A. Voimavirtajohto B. Virtakytkin C. Kytkentäpaneeli D. Moottorinliitäntäjohto E. Terminen liitos F. Pääkäämitys G. Apukäämitys H. Kondensaattori kuva 6 7. hydrauliikkakaavio (kuva 7) A. Hydrauliöljysäiliö B. Öljynsuodatin C. Öljypumppu D. Sähkömoottori E. Paineenalennusventtiili F. Käyttövipu G. Sylinteri kuva 7 21

22 FI 2: Turvallisuusohjeet HUOMAA: Tämä klapikone on tarkoitettu vain yksityiskäyttöön (EI kaupalliseen käyttöön) ja sitä saa käyttää vain näiden käyttöohjeiden mukaisesti. VAARA Klapikone on suunniteltu ja valmistettu käytettäväksi tässä käyttöohjeessa olevien turvallisuusohjeiden mukaisesti. Aivan kuten kaikkia muitakin koneita käytettäessä huolimattomuus tai erehdys voivat vaarantaa käyttäjän ja muiden henkilöiden turvallisuuden. Ne voivat johtaa vakaviin vammoihin, kuten käsien tai jalkojen irtoamiseen tai sinkoilevien polttopuiden aiheuttamiin vaurioihin. Lue siksi kaikki tässä käyttöohjeessa olevat turvallisuusohjeet huolellisesti, ennen kuin alat käyttää klapikonetta, ja noudata niitä kaikissa tilanteissa. Valmistaja ei vastaa vahingoista jotka johtuvat turvallisuusohjeiden noudattamatta jättämisestä. Käyttöohje on kiinteä osa klapikonetta ja se on toimitettava laitteen mukana mahdolliselle uudelle omistajalle. 1. Klapikoneen kokoaminen Irrota nauhat pakkauksen ympäriltä, avaa pakkaus ja ota kaikki osat esiin. Poimi irtonaiset osat (käyttöohje, työkalut, käsivivut ja suojalevyt) erilleen. Irrota laitteen suojana olevat styroksit ja laita ne sivuun. Asenna molemmat käyttövivut klapikoneen takareunassa oleviin niveliin ja kiristä ne 10 mm kiintoavaimella (kuva 8). Asenna molemmat ylimääräiset suojalevyt klapikoneen kiinteiden suojalevyjen päälle mukana toimitetuilla ruuveilla, muttereilla ja aluslaatoilla (kuva 9). kuva 8 kuva 9 22 HUOMAA! a) Hävitä pakkausmateriaalit ympäristöystävällisellä tavalla viemällä ne asianmukaisiin keräyspisteisiin. b) Jos huomaat laitteessa kuljetusvaurioita, ilmoita niistä välittömästi siihen Biltema-tavarataloon, josta ostit laitteen. ÄLÄ käytä laitetta, jos se on viallinen. c) Lue kaikki tässä käyttöohjeessa olevat turvallisuusohjeet sekä laitteessa olevat varoituskilvet huolellisesti ja noudata niitä. d) Säilytä tätä käyttöohjetta turvallisessa paikassa. e) Varmista ettei laite ole kytketty sähköverkkoon kun ryhdyt kokoamaan sitä. 2. Ennen käyttöä HUOMAA! Ruuvaa hydraulisylinterin lyhyellä sivulla oleva ilmausruuvi kokonaan irti ennen kuin alat käyttää klapikonetta (kuva 16). Ruuvaa ruuvi takaisin paikalleen käytön jälkeen. Ilmausruuvin täytyy olla paikallaan oikeastaan vain klapikoneen siirtämisen aikana, jolloin se toimii eräänlaisena kuljetusturvalaitteena. Aseta klapikone tukevalle ja kestävälle alustalle, jonka korkeus on n. 60 cm maanpinnan/lattiatason yläpuolella ja jonka ympärillä on riittävästi vapaata tilaa, jotta käyttäjä pystyy liikkumaan esteettä. Alustan on oltava täysin vakaa ja vaakatasossa, ettei laite pääse putoamaan siltä käytön aikana. Klapikonetta ei saa käyttää sen ollessa maassa/lattiatasolla. Se on sekä epämukavaa että vaarallista, koska käyttäjän kasvot ovat tällöin lähellä laitetta ja niihin voi osua tikkuja tai riisteitä. Varmista, ettei halkaistavassa puussa ole nauloja tai piikkilankaa, koska ne voivat ponnahdella esiin ja aiheuttaa vahinkoja tai vahingoittaa laitetta. Polttopuiden päät on sahattava suoriksi ja oksat on poistettava. Klapikonetta saa käyttää kerrallaan vain yksi käyttäjä. Laitetta saa käyttää vain henkilö, joka on ensin lukenut käyttöohjeen ja osaa sen perusteella käyttää laitetta oikein ja turvallisesti. Varmista, että kaikki mutterit, pultit ja hydrauliliitännät ovat kireällä, niin ne eivät pääse aiheuttamaan vaaratilanteita käytön aikana. Varmista, että sähköliitäntä on varustettu sopivalla sulakkeella ja että teho, jännite ja taajuus vastaavat laitteen sähkömoottorissa olevassa arvokilvessä mainittuja. Varmista myös, että pistorasia on maadoitettu. Liitäntä on lisäksi varustettava vikavirtasuojakytkimellä. Tämän klapikoneen saa liittää vain vikavirtasuojakytkimellä varustettuun sähköliitäntään. Tarkista, että laitteen virtakytkin, liitäntäjohto ja pistotulppa ovat kunnossa. Vialliset sähköosat aiheuttavat sähköisku- ja oikosulkuvaaran. Tarkista, että molemmat suojalevyt ovat kunnolla ja oikein paikoillaan. Käytä aina suojalaseja. Muista, että tavalliset silmälasit eivät riitä suojalaseiksi. Käytä turvakenkiä. Kiinnitä huomiota vaatetuksesi turvallisuuteen. Älä käytä löysiä vaatteita tai riippuvia koruja, koska ne voivat helposti tarttua laitteen liikkuviin osiin. Tämä koskee myös pitkiä hiuksia. Sido pitkät hiukset nutturalle tai hiusverkolla.
