1 BlackLineManual :28 Side 1 PUUNKATKAISUKONE VEDKAPSÅG VEDKAPPSAG V400X INSTRUCTION MANUAL BRUKSANVISNING BRUKSANVISNING

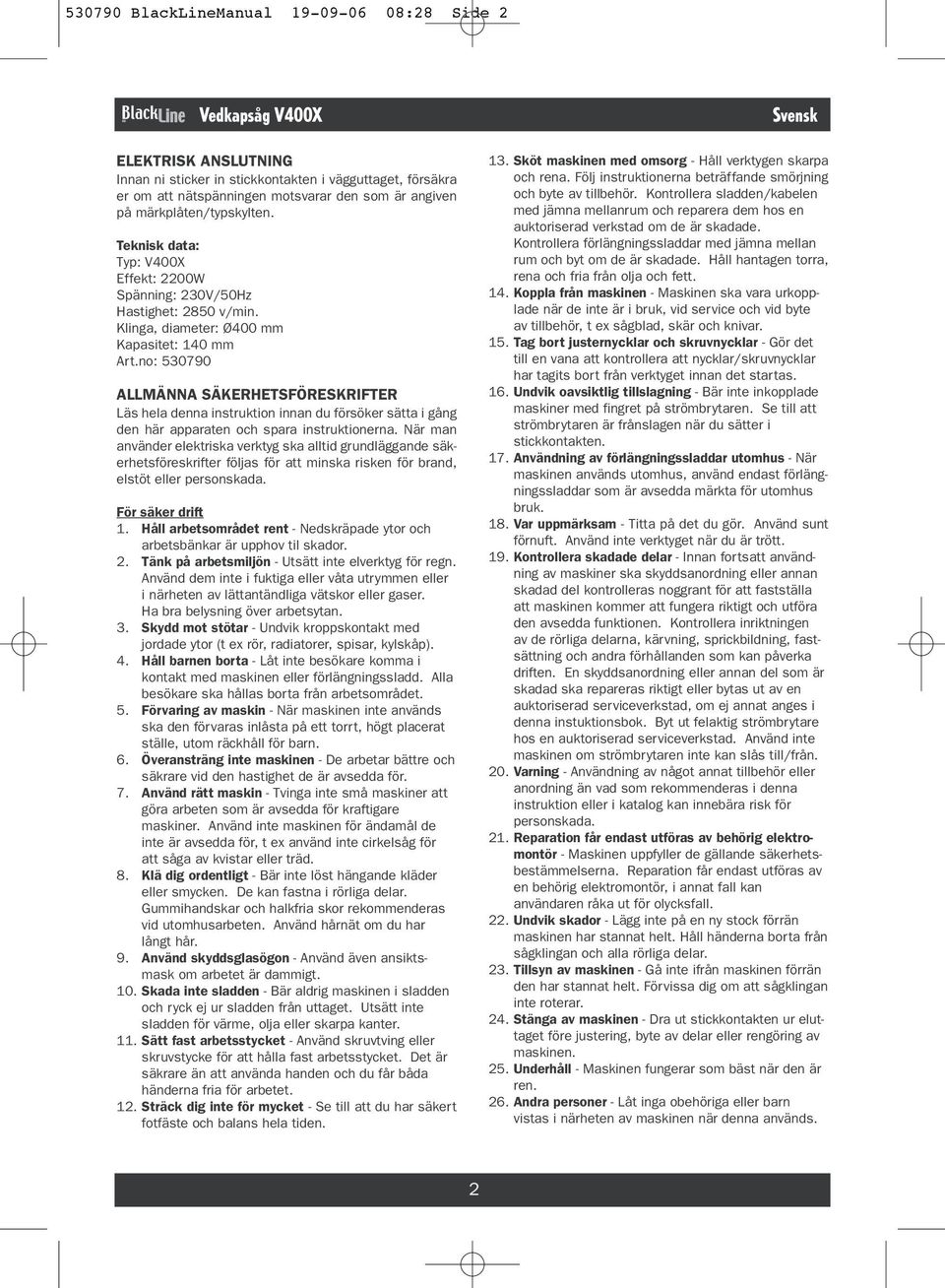

2 BlackLineManual :28 Side 2 Vedkapsåg V400X ELEKTRISK ANSLUTNING Innan ni sticker in stickkontakten i vägguttaget, försäkra er om att nätspänningen motsvarar den som är angiven på märkplåten/typskylten. Teknisk data: Typ: V400X Effekt: 2200W Spänning: 230V/50Hz Hastighet: 2850 v/min. Klinga, diameter: Ø400 mm Kapasitet: 140 mm Art.no: ALLMÄNNA SÄKERHETSFÖRESKRIFTER Läs hela denna instruktion innan du försöker sätta i gång den här apparaten och spara instruktionerna. När man använder elektriska verktyg ska alltid grundläggande säkerhetsföreskrifter följas för att minska risken för brand, elstöt eller personskada. För säker drift 1. Håll arbetsområdet rent - Nedskräpade ytor och arbetsbänkar är upphov til skador. 2. Tänk på arbetsmiljön - Utsätt inte elverktyg för regn. Använd dem inte i fuktiga eller våta utrymmen eller i närheten av lättantändliga vätskor eller gaser. Ha bra belysning över arbetsytan. 3. Skydd mot stötar - Undvik kroppskontakt med jordade ytor (t ex rör, radiatorer, spisar, kylskåp). 4. Håll barnen borta - Låt inte besökare komma i kontakt med maskinen eller förlängningssladd. Alla besökare ska hållas borta från arbetsområdet. 5. Förvaring av maskin - När maskinen inte används ska den förvaras inlåsta på ett torrt, högt placerat ställe, utom räckhåll för barn. 6. Överansträng inte maskinen - De arbetar bättre och säkrare vid den hastighet de är avsedda för. 7. Använd rätt maskin - Tvinga inte små maskiner att göra arbeten som är avsedda för kraftigare maskiner. Använd inte maskinen för ändamål de inte är avsedda för, t ex använd inte cirkelsåg för att såga av kvistar eller träd. 8. Klä dig ordentligt - Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om du har långt hår. 9. Använd skyddsglasögon - Använd även ansiktsmask om arbetet är dammigt. 10. Skada inte sladden - Bär aldrig maskinen i sladden och ryck ej ur sladden från uttaget. Utsätt inte sladden för värme, olja eller skarpa kanter. 11. Sätt fast arbetsstycket - Använd skruvtving eller skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och du får båda händerna fria för arbetet. 12. Sträck dig inte för mycket - Se till att du har säkert fotfäste och balans hela tiden. Svensk 13. Sköt maskinen med omsorg - Håll verktygen skarpa och rena. Följ instruktionerna beträffande smörjning och byte av tillbehör. Kontrollera sladden/kabelen med jämna mellanrum och reparera dem hos en auktoriserad verkstad om de är skadade. Kontrollera förlängningssladdar med jämna mellan rum och byt om de är skadade. Håll hantagen torra, rena och fria från olja och fett. 14. Koppla från maskinen - Maskinen ska vara urkopplade när de inte är i bruk, vid service och vid byte av tillbehör, t ex sågblad, skär och knivar. 15. Tag bort justernycklar och skruvnycklar - Gör det till en vana att kontrollera att nycklar/skruvnycklar har tagits bort från verktyget innan det startas. 16. Undvik oavsiktlig tillslagning - Bär inte inkopplade maskiner med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när du sätter i stickkontakten. 17. Användning av förlängningssladdar utomhus - När maskinen används utomhus, använd endast förlängningssladdar som är avsedda märkta för utomhus bruk. 18. Var uppmärksam - Titta på det du gör. Använd sunt förnuft. Använd inte verktyget när du är trött. 19. Kontrollera skadade delar - Innan fortsatt användning av maskiner ska skyddsanordning eller annan skadad del kontrolleras noggrant för att fastställa att maskinen kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera inriktningen av de rörliga delarna, kärvning, sprickbildning, fastsättning och andra förhållanden som kan påverka driften. En skyddsanordning eller annan del som är skadad ska repareras riktigt eller bytas ut av en auktoriserad serviceverkstad, om ej annat anges i denna instuktionsbok. Byt ut felaktig strömbrytare hos en auktoriserad serviceverkstad. Använd inte maskinen om strömbrytaren inte kan slås till/från. 20. Varning - Användning av något annat tillbehör eller anordning än vad som rekommenderas i denna instruktion eller i katalog kan innebära risk för personskada. 21. Reparation får endast utföras av behörig elektromontör - Maskinen uppfyller de gällande säkerhetsbestämmelserna. Reparation får endast utföras av en behörig elektromontör, i annat fall kan användaren råka ut för olycksfall. 22. Undvik skador - Lägg inte på en ny stock förrän maskinen har stannat helt. Håll händerna borta från sågklingan och alla rörliga delar. 23. Tillsyn av maskinen - Gå inte ifrån maskinen förrän den har stannat helt. Förvissa dig om att sågklingan inte roterar. 24. Stänga av maskinen - Dra ut stickkontakten ur eluttaget före justering, byte av delar eller rengöring av maskinen. 25. Underhåll - Maskinen fungerar som bäst när den är ren. 26. Andra personer - Låt inga obehöriga eller barn vistas i närheten av maskinen när denna används. 2

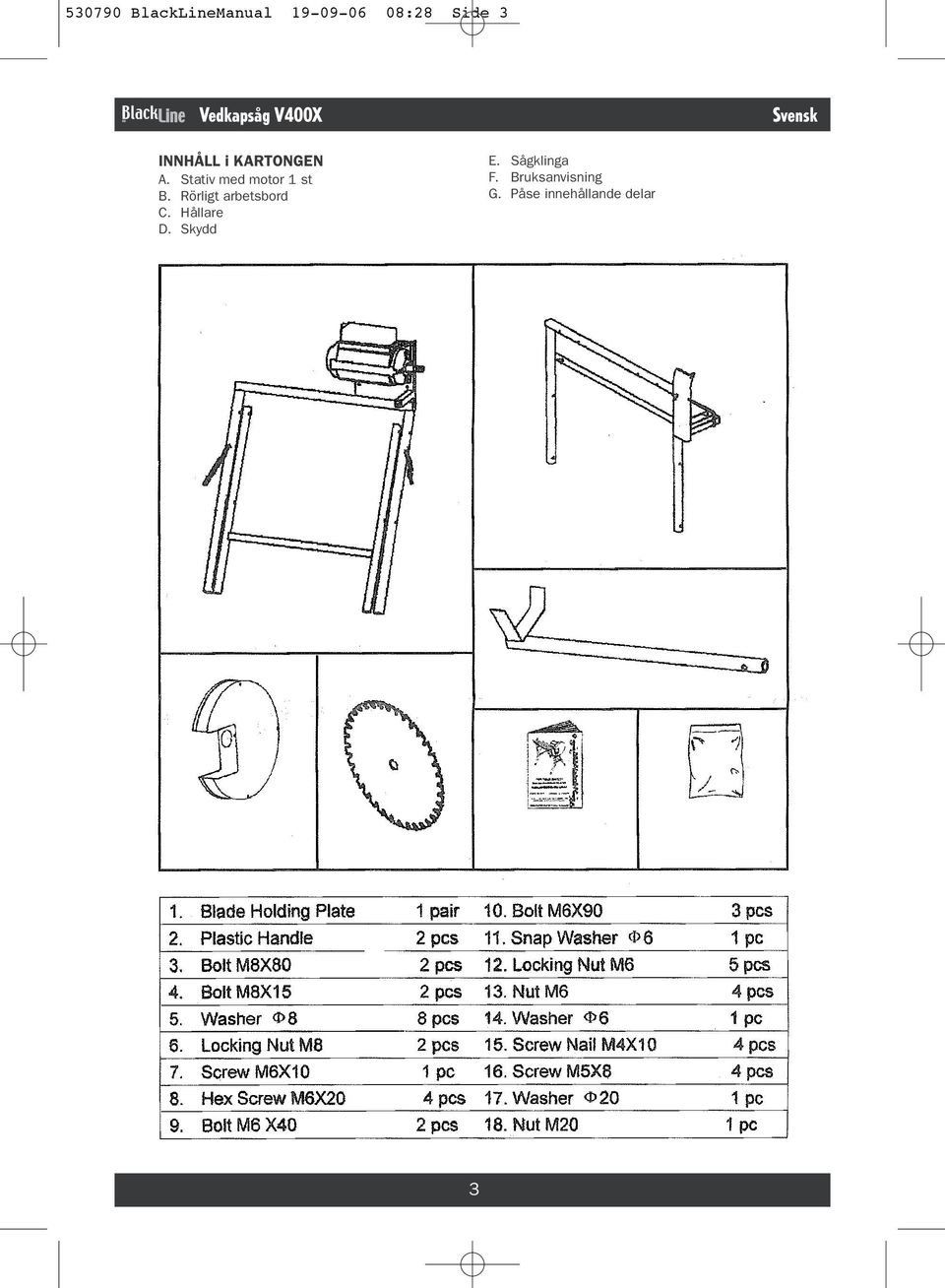

3 BlackLineManual :28 Side 3 Vedkapsåg V400X Svensk INNHÅLL i KARTONGEN A. Stativ med motor 1 st B. Rörligt arbetsbord C. Hållare D. Skydd E. Sågklinga F. Bruksanvisning G. Påse innehållande delar 3

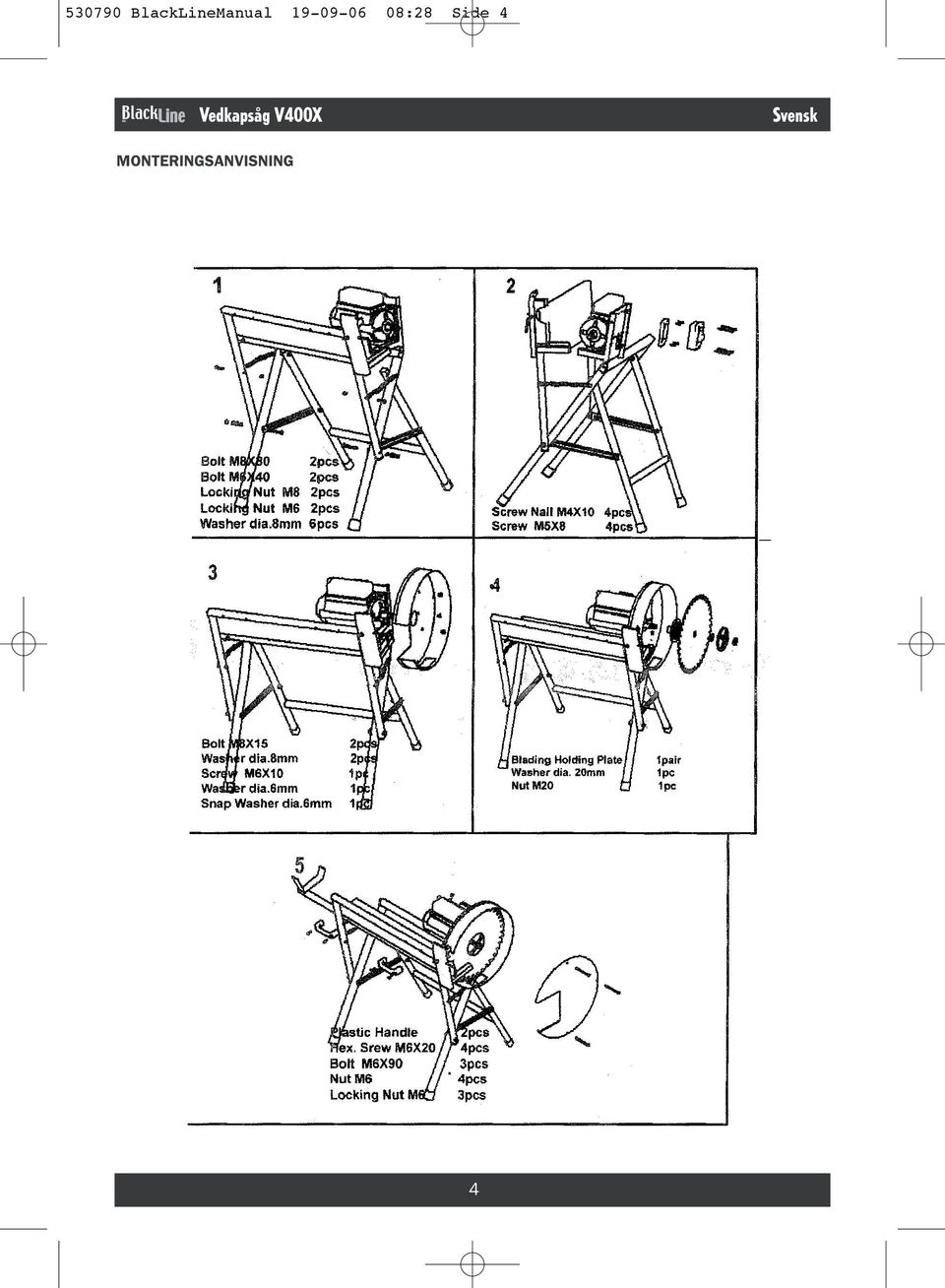

4 BlackLineManual :28 Side 4 Vedkapsåg V400X Svensk MONTERINGSANVISNING 4

5 BlackLineManual :28 Side 5 Vedkapsåg V400X Svensk DELRITNING 5

6 BlackLineManual :28 Side 6 Svensk GARANTI Maskinen har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för materialeller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om maskinen utsatts för onormal belatning eller drift. Alla transportkostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer. TILLVERKAR DEKLARATION Undertecnad firma Gisle Krigsvoll AB B Jönssons v 4 S Halmstad försäkrar under eget ansvar att maskinen Produkt...Vedkapsåg Märke...Black Line Modell typ...v400x överensstämmer med följande norm EN50144, EN55014, EN55104, EN61000 enl. bestämmelser och riktlinjerna i direktiv 89/392/EW, 73/23/EWG, 89/336/EWG Kasserade elektriska produkter skall inte kastas tillsammans med hushållsavfall. För säker hantering, lämna maskinen vid närmaste avfallsanläggning. Detta enligt WEEE (Waste from Electrical and Electronic Equipment) direktiv, gällande från augusti Halmstad, VD, Gisle Krigsvoll AB Ändringar Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om maskinen skulle ändras väsentligt Gisle Krigsvoll AB Art no

7 BlackLineManual :28 Side 7 Vedkappsag V400X ELEKTRISK TILKOBLING Før du setter støpselet inn i kontakten, kontroller at spenningen på nettet tilsvarer den verdien som er angitt på informasjonsplaten på maskinen. Tekniske data: Typebetegnelse: V400X Effekt: 2200W Spenning: 230V/50Hz Hastighet: 2850 o/min. Bladdiam.: Ø400 mm Kapasitet: 140 mm Art.no: ALLMENNE SIKKERHETSFORSKRIFTER Les bruksanvisningen nøye, og ta vare på denne, før de begynner å bruke produktet. Ved bruk av elektrisk verktøy, så bør alltid følgende forholdsregler følges for å redusere brannrisikoen, elektrisk støt og personlig skade. For driftsikkerhet og lengre levetid 1. Hold arbeidsplassen ren - Rot og dårlig oversikt innbyr til skader. 2. Tenk på arbeidsmiljøet - Utsett ikke maskinen for regn. Bruk ikke maskinen i fuktige eller våte omgivelser. Hold arbeidsområdet stengt. Bruk ikke maskinen i nærheten av brennbare væsker eller gasser. 3. Forebygg elektrisk sjokk - Unngå kroppskontakt med jordede overflater (f eks rør, radiatorer, komfyrer, kjøleskap). 4. Hold barn borte - La ikke besøkende ta på maskinen eller forlengelsesledning. Alle besøkende bør holdes borte fra arbeidsplassen. 5. Lagring av maskin - Maskine som ikke er i bruk bør lagres på en tørr plass, høyt oppe eller innelåst, utenfor rekkevidde for barn. 6. Press ikke maskinen - Det vil gjøre arbeidet bedre og sikrere i den utstrekning det var tiltenkt. 7. Bruk korrekt maskin - Press ikke små maskiner eller tilbehør til å gjøre et arbeid tiltenkt tungarbeidsmaskiner. Bruk ikke maskiner til formål som de ikke er beregnet for; f eks bruk ikke sirkelsag til kutting av tregrener eller stokker. 8. Kle dem korrekt - Bruk ikke løst hengende tøy eller smykker. Disse kan sette seg fast i bevegelige deler. Gummihansker og sklisikkert fottøy anbefales for utendørs arbeide. Bær hårnett eller lignende for å holde langt hår på plass. 9. Bruk vernebriller - Bruk også støvmaske om arbeidet utvikler mye støv. 10. Ødelegg ikke ledningen - Bær aldri maskinen etter ledningen eller rykk aldri i den for å løsne den fra vegguttaket. Hold ledningen vekk fra varme, olje eller skarpe kanter. 11. Fest arbeidsstykket - Bruk skrutvinger eller skrustikke for å holde fast arbeidsstykket. Dette er sikrere enn å holde fast arbeidsstykket med hånden, og begge hendene frigis til betjening av maskinen. Norsk 12. Forstrekk deg ikke - Hold balansen og stå stødig hele tiden. 13. Vedlikehold maskinen godt - Hold redskapene skarpe og rene for bedre og sikrere ytelse. Følg instruksjonene for smøring og bytte av reservedeler. Kontroller ledninger med jevne mellomrom, hvis disse er skadet, få disse reparert av autorisert serviceverksted. Kontroller forlengelsesledninger og skift disse ved skade. Hold håndtak tørre og fri fra olje. 14. Koble fra maskinen - Koble fra maskinen når maskinen ikke er i bruk, innen tilsyn eller ved bytte av reservedeler/tilbehør. 15. Fjern justerings-/skrunøkler - Gjør det til en vane å kontrollere at justerings-/skrunøkler er fjernet fra maskinen ved innkobling. 16. Unngå unødig oppstart - Bær ikke tilkoblet maskin med fingeren på bryteren. Pass på at bryteren er av ved tilkobling. 17. Bruk av forlengelsesledninger utendørs - Når maskinen brukes utendørs, benytt kun forlengelsesledninger fremstilt og merket for utendørs bruk. 18. Vær årvåken - Se hva du gjør! Bruk sunn fornuft! Bruk ikke maskinen når de er trett. 19. Kontroller skadede deler - Innen ytterligere bruk av maskinen, bør skjerm eller andre deler som er ødelagt, omhyggelig kontrolleres for å avgjøre om maskinen kommer til å fungere korrekt. Kontroller oppretting av bevegelige deler, utstyr og alle andre forhold som kan ha innflytelse på maskinens drift. Ødelagte komponenter bør repareres skikkelig eller byttes ut av et autorisert serviceverksted. Bruk ikke maskinen om bryteren ikke kan slås av eller på. 20. Advarsel - Bruk av ethvert annet tilbehør eller anordning annet enn anbefalt i denne bruksanvisning eller i katalogen, kan innebære risiko for personskade. 21. Påse at maskinen kun repareres av autorisert personell - Maskinen er i overensstemmelse med gjeldende sikkerhetsbestemmelser. Reparasjon av elektrisk verktøy/maskiner må kun utføres av autorisert personell, annet kan forårsake skade for brukeren. 22. Unngå skader - Løft ikke på en ny stokk før maskinen har stanset helt. Hold hendene vekk fra sagbladet og alle bevegelige deler. 23. Tilsyn av maskinen - Forlat ikke maskinen før denne har stanset helt. Forsikre deg om at sagbladet ikke roterer. 24. Stans av maskinen - Trekk støpselet ut av strømuttaket før justering, bytte av deler eller rengjøring av maskinen. 25. Vedlikehold - Best ytelse oppnås når maskinen er ren. 26. Andre personer - La ikke uvedkommede eller barn være i nærheten når du bruker maskinen. 7

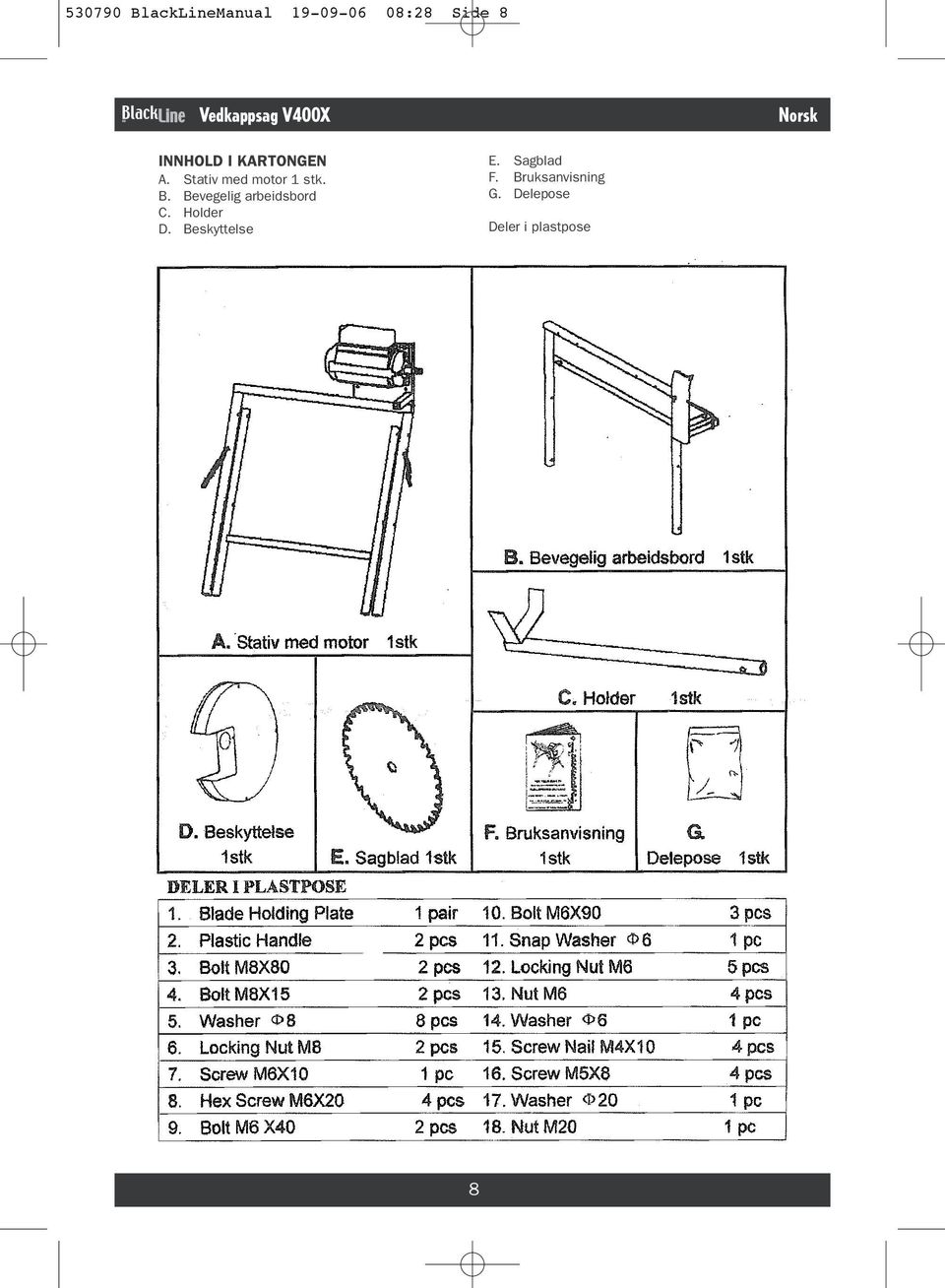

8 BlackLineManual :28 Side 8 Vedkappsag V400X Norsk INNHOLD I KARTONGEN A. Stativ med motor 1 stk. B. Bevegelig arbeidsbord C. Holder D. Beskyttelse E. Sagblad F. Bruksanvisning G. Delepose Deler i plastpose 8

9 BlackLineManual :28 Side 9 Vedkappsag V400X Norsk MONTERINGSANVISNING 9

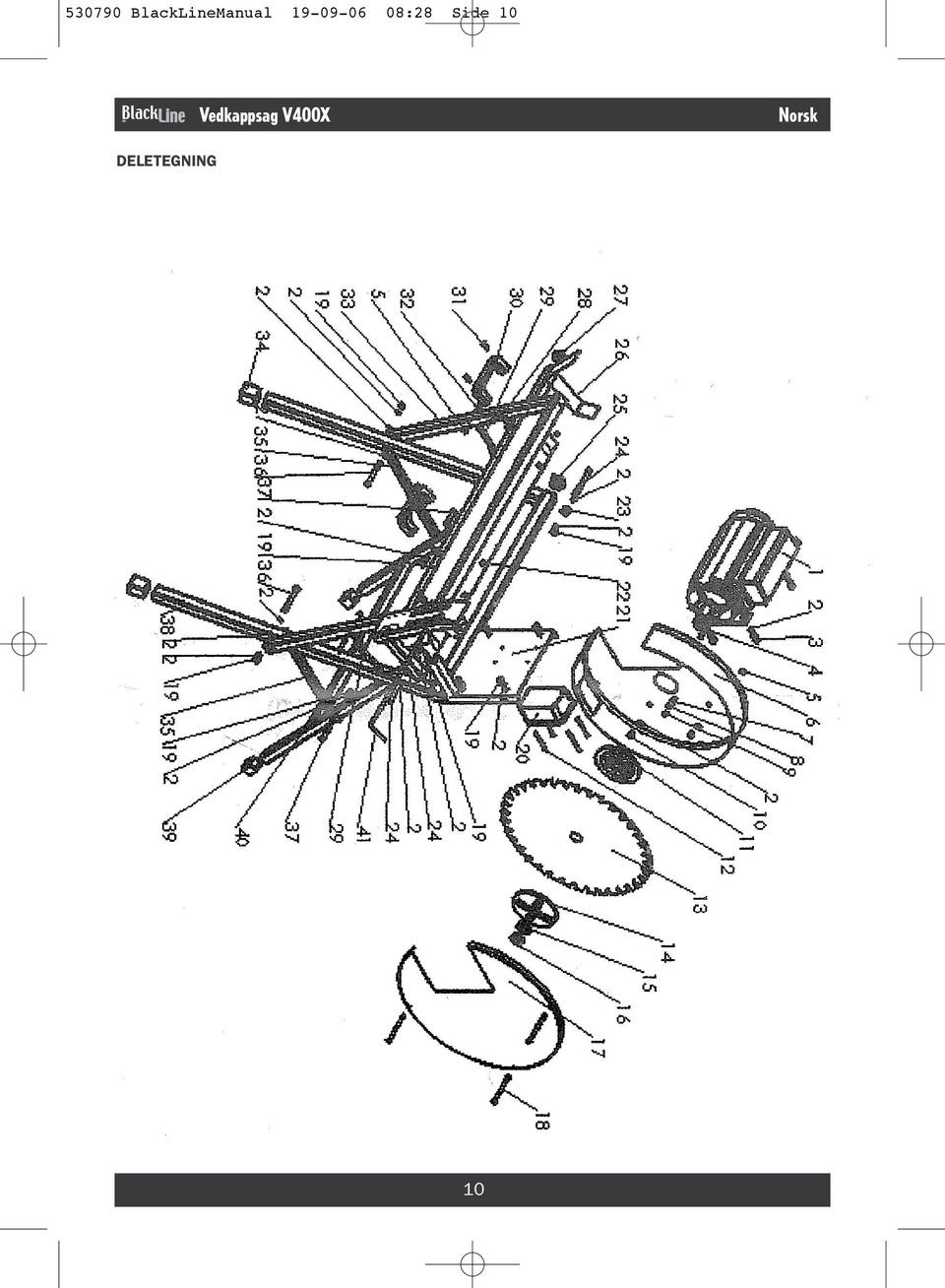

10 BlackLineManual :28 Side 10 Vedkappsag V400X Norsk DELETEGNING 10

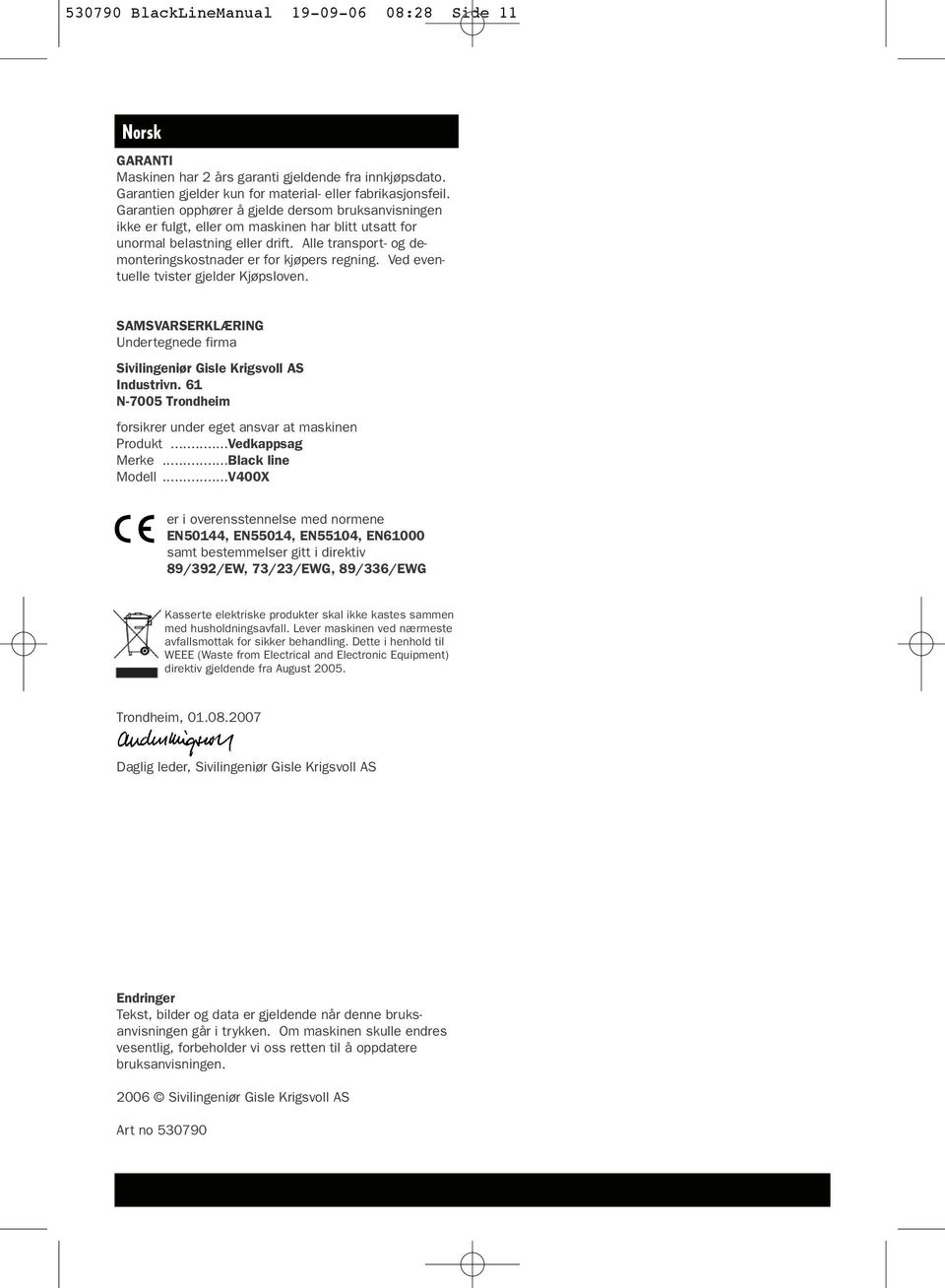

11 BlackLineManual :28 Side 11 Norsk GARANTI Maskinen har 2 års garanti gjeldende fra innkjøpsdato. Garantien gjelder kun for material- eller fabrikasjonsfeil. Garantien opphører å gjelde dersom bruksanvisningen ikke er fulgt, eller om maskinen har blitt utsatt for unormal belastning eller drift. Alle transport- og demonteringskostnader er for kjøpers regning. Ved eventuelle tvister gjelder Kjøpsloven. SAMSVARSERKLÆRING Undertegnede firma Sivilingeniør Gisle Krigsvoll AS Industrivn. 61 N-7005 Trondheim forsikrer under eget ansvar at maskinen Produkt...Vedkappsag Merke...Black line Modell...V400X er i overensstennelse med normene EN50144, EN55014, EN55104, EN61000 samt bestemmelser gitt i direktiv 89/392/EW, 73/23/EWG, 89/336/EWG Kasserte elektriske produkter skal ikke kastes sammen med husholdningsavfall. Lever maskinen ved nærmeste avfallsmottak for sikker behandling. Dette i henhold til WEEE (Waste from Electrical and Electronic Equipment) direktiv gjeldende fra August Trondheim, Daglig leder, Sivilingeniør Gisle Krigsvoll AS Endringer Tekst, bilder og data er gjeldende når denne bruksanvisningen går i trykken. Om maskinen skulle endres vesentlig, forbeholder vi oss retten til å oppdatere bruksanvisningen Sivilingeniør Gisle Krigsvoll AS Art no

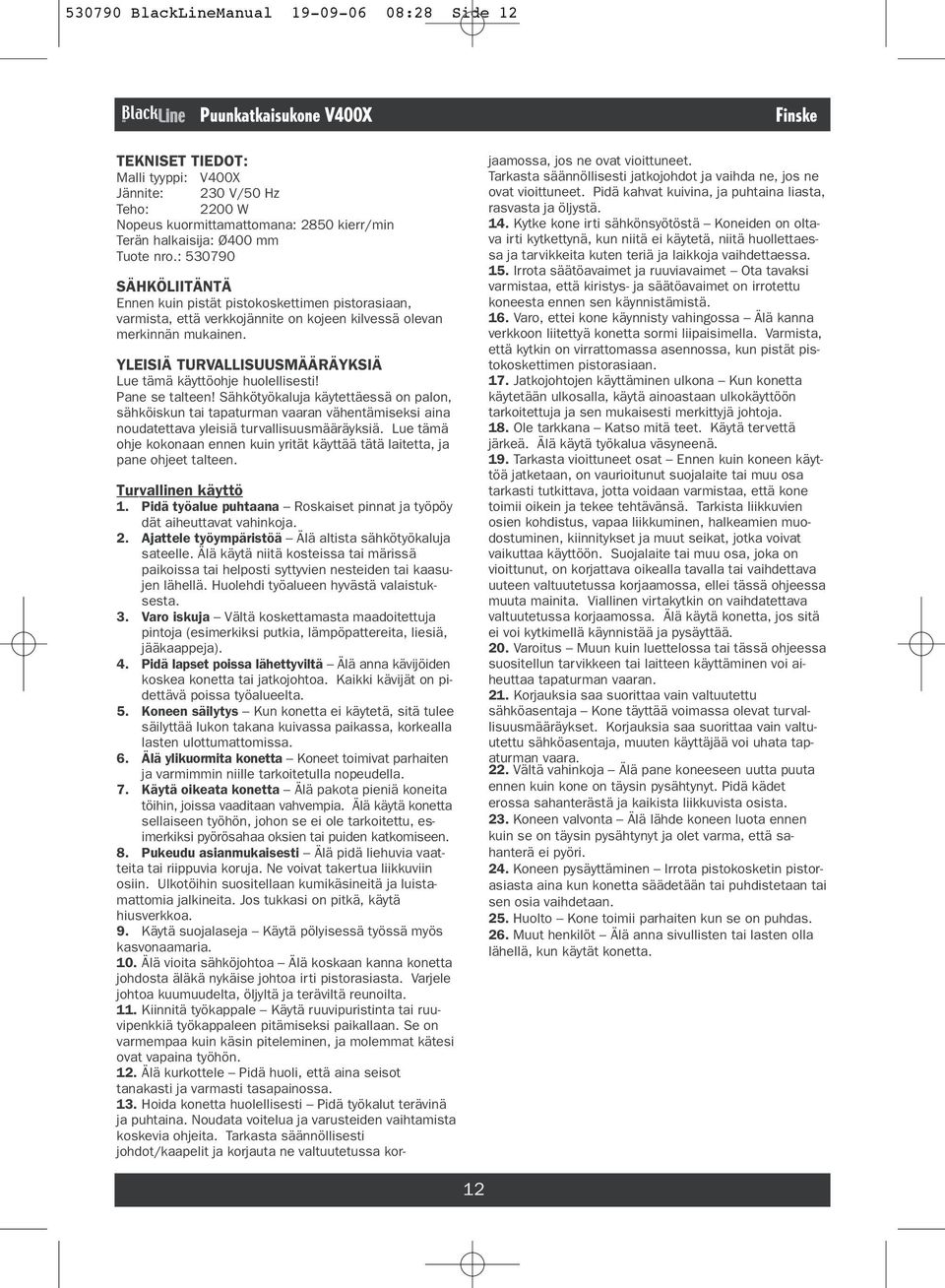

12 BlackLineManual :28 Side 12 Puunkatkaisukone V400X TEKNISET TIEDOT: Malli tyyppi: V400X Jännite: 230 V/50 Hz Teho: 2200 W Nopeus kuormittamattomana: 2850 kierr/min Terän halkaisija: Ø400 mm Tuote nro.: SÄHKÖLIITÄNTÄ Ennen kuin pistät pistokoskettimen pistorasiaan, varmista, että verkkojännite on kojeen kilvessä olevan merkinnän mukainen. YLEISIÄ TURVALLISUUSMÄÄRÄYKSIÄ Lue tämä käyttöohje huolellisesti! Pane se talteen! Sähkötyökaluja käytettäessä on palon, sähköiskun tai tapaturman vaaran vähentämiseksi aina noudatettava yleisiä turvallisuusmääräyksiä. Lue tämä ohje kokonaan ennen kuin yrität käyttää tätä laitetta, ja pane ohjeet talteen. Turvallinen käyttö 1. Pidä työalue puhtaana Roskaiset pinnat ja työpöy dät aiheuttavat vahinkoja. 2. Ajattele työympäristöä Älä altista sähkötyökaluja sateelle. Älä käytä niitä kosteissa tai märissä paikoissa tai helposti syttyvien nesteiden tai kaasujen lähellä. Huolehdi työalueen hyvästä valaistuksesta. 3. Varo iskuja Vältä koskettamasta maadoitettuja pintoja (esimerkiksi putkia, lämpöpattereita, liesiä, jääkaappeja). 4. Pidä lapset poissa lähettyviltä Älä anna kävijöiden koskea konetta tai jatkojohtoa. Kaikki kävijät on pidettävä poissa työalueelta. 5. Koneen säilytys Kun konetta ei käytetä, sitä tulee säilyttää lukon takana kuivassa paikassa, korkealla lasten ulottumattomissa. 6. Älä ylikuormita konetta Koneet toimivat parhaiten ja varmimmin niille tarkoitetulla nopeudella. 7. Käytä oikeata konetta Älä pakota pieniä koneita töihin, joissa vaaditaan vahvempia. Älä käytä konetta sellaiseen työhön, johon se ei ole tarkoitettu, esimerkiksi pyörösahaa oksien tai puiden katkomiseen. 8. Pukeudu asianmukaisesti Älä pidä liehuvia vaatteita tai riippuvia koruja. Ne voivat takertua liikkuviin osiin. Ulkotöihin suositellaan kumikäsineitä ja luistamattomia jalkineita. Jos tukkasi on pitkä, käytä hiusverkkoa. 9. Käytä suojalaseja Käytä pölyisessä työssä myös kasvonaamaria. 10. Älä vioita sähköjohtoa Älä koskaan kanna konetta johdosta äläkä nykäise johtoa irti pistorasiasta. Varjele johtoa kuumuudelta, öljyltä ja teräviltä reunoilta. 11. Kiinnitä työkappale Käytä ruuvipuristinta tai ruuvipenkkiä työkappaleen pitämiseksi paikallaan. Se on varmempaa kuin käsin piteleminen, ja molemmat kätesi ovat vapaina työhön. 12. Älä kurkottele Pidä huoli, että aina seisot tanakasti ja varmasti tasapainossa. 13. Hoida konetta huolellisesti Pidä työkalut terävinä ja puhtaina. Noudata voitelua ja varusteiden vaihtamista koskevia ohjeita. Tarkasta säännöllisesti johdot/kaapelit ja korjauta ne valtuutetussa kor- Finske jaamossa, jos ne ovat vioittuneet. Tarkasta säännöllisesti jatkojohdot ja vaihda ne, jos ne ovat vioittuneet. Pidä kahvat kuivina, ja puhtaina liasta, rasvasta ja öljystä. 14. Kytke kone irti sähkönsyötöstä Koneiden on oltava irti kytkettynä, kun niitä ei käytetä, niitä huollettaessa ja tarvikkeita kuten teriä ja laikkoja vaihdettaessa. 15. Irrota säätöavaimet ja ruuviavaimet Ota tavaksi varmistaa, että kiristys- ja säätöavaimet on irrotettu koneesta ennen sen käynnistämistä. 16. Varo, ettei kone käynnisty vahingossa Älä kanna verkkoon liitettyä konetta sormi liipaisimella. Varmista, että kytkin on virrattomassa asennossa, kun pistät pistokoskettimen pistorasiaan. 17. Jatkojohtojen käyttäminen ulkona Kun konetta käytetään ulkosalla, käytä ainoastaan ulkokäyttöön tarkoitettuja ja sen mukaisesti merkittyjä johtoja. 18. Ole tarkkana Katso mitä teet. Käytä tervettä järkeä. Älä käytä työkalua väsyneenä. 19. Tarkasta vioittuneet osat Ennen kuin koneen käyttöä jatketaan, on vaurioitunut suojalaite tai muu osa tarkasti tutkittava, jotta voidaan varmistaa, että kone toimii oikein ja tekee tehtävänsä. Tarkista liikkuvien osien kohdistus, vapaa liikkuminen, halkeamien muodostuminen, kiinnitykset ja muut seikat, jotka voivat vaikuttaa käyttöön. Suojalaite tai muu osa, joka on vioittunut, on korjattava oikealla tavalla tai vaihdettava uuteen valtuutetussa korjaamossa, ellei tässä ohjeessa muuta mainita. Viallinen virtakytkin on vaihdatettava valtuutetussa korjaamossa. Älä käytä konetta, jos sitä ei voi kytkimellä käynnistää ja pysäyttää. 20. Varoitus Muun kuin luettelossa tai tässä ohjeessa suositellun tarvikkeen tai laitteen käyttäminen voi aiheuttaa tapaturman vaaran. 21. Korjauksia saa suorittaa vain valtuutettu sähköasentaja Kone täyttää voimassa olevat turvallisuusmääräykset. Korjauksia saa suorittaa vain valtuutettu sähköasentaja, muuten käyttäjää voi uhata tapaturman vaara. 22. Vältä vahinkoja Älä pane koneeseen uutta puuta ennen kuin kone on täysin pysähtynyt. Pidä kädet erossa sahanterästä ja kaikista liikkuvista osista. 23. Koneen valvonta Älä lähde koneen luota ennen kuin se on täysin pysähtynyt ja olet varma, että sahanterä ei pyöri. 24. Koneen pysäyttäminen Irrota pistokosketin pistorasiasta aina kun konetta säädetään tai puhdistetaan tai sen osia vaihdetaan. 25. Huolto Kone toimii parhaiten kun se on puhdas. 26. Muut henkilöt Älä anna sivullisten tai lasten olla lähellä, kun käytät konetta. 12

13 BlackLineManual :28 Side 13 Puunkatkaisukone V400X Finske PAKKAUKSEN SISÄLTÖ A. Teline moottoreineen 1 kpl B. Liikkuva työpöytä C. Pidin D. Suojus E. Sahanterä F. Käyttöohje G. Pienosapussi 13

14 BlackLineManual :28 Side 14 Puunkatkaisukone V400X Finske ASENNUSOHJE 14

15 BlackLineManual :28 Side 15 Puunkatkaisukone V400X Finske OSAPIIRUSTUS 15

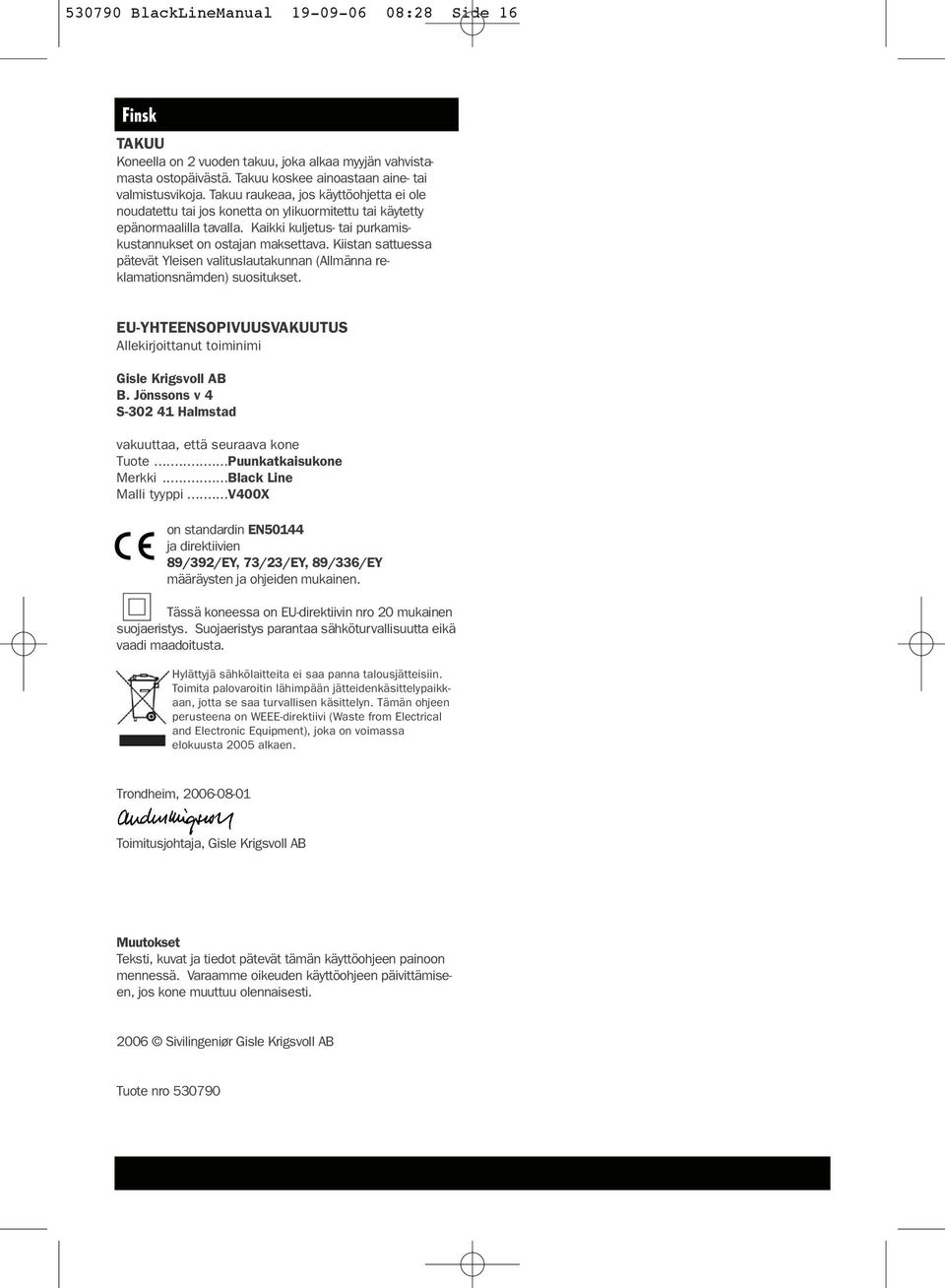

16 BlackLineManual :28 Side 16 Finsk TAKUU Koneella on 2 vuoden takuu, joka alkaa myyjän vahvistamasta ostopäivästä. Takuu koskee ainoastaan aine- tai valmistusvikoja. Takuu raukeaa, jos käyttöohjetta ei ole noudatettu tai jos konetta on ylikuormitettu tai käytetty epänormaalilla tavalla. Kaikki kuljetus- tai purkamiskustannukset on ostajan maksettava. Kiistan sattuessa pätevät Yleisen valituslautakunnan (Allmänna reklamationsnämden) suositukset. EU-YHTEENSOPIVUUSVAKUUTUS Allekirjoittanut toiminimi Gisle Krigsvoll AB B. Jönssons v 4 S Halmstad vakuuttaa, että seuraava kone Tuote...Puunkatkaisukone Merkki...Black Line Malli tyyppi...v400x on standardin EN50144 ja direktiivien 89/392/EY, 73/23/EY, 89/336/EY määräysten ja ohjeiden mukainen. Tässä koneessa on EU-direktiivin nro 20 mukainen suojaeristys. Suojaeristys parantaa sähköturvallisuutta eikä vaadi maadoitusta. Hylättyjä sähkölaitteita ei saa panna talousjätteisiin. Toimita palovaroitin lähimpään jätteidenkäsittelypaikkaan, jotta se saa turvallisen käsittelyn. Tämän ohjeen perusteena on WEEE-direktiivi (Waste from Electrical and Electronic Equipment), joka on voimassa elokuusta 2005 alkaen. Trondheim, Toimitusjohtaja, Gisle Krigsvoll AB Muutokset Teksti, kuvat ja tiedot pätevät tämän käyttöohjeen painoon mennessä. Varaamme oikeuden käyttöohjeen päivittämiseen, jos kone muuttuu olennaisesti Sivilingeniør Gisle Krigsvoll AB Tuote nro
