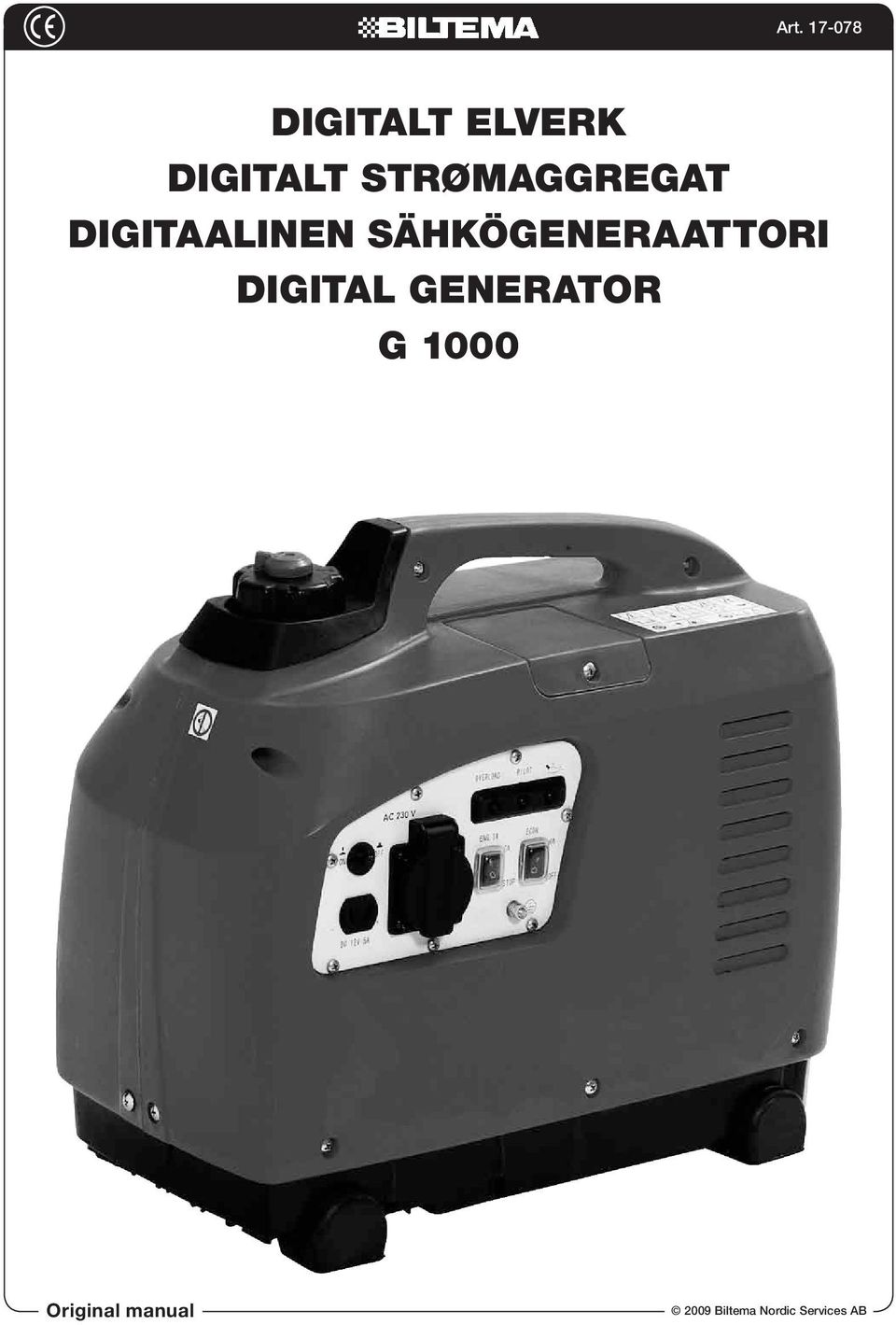

1 Digitalt elverk Digitalt strømaggregat Digitaalinen sähkögeneraattori Digital generator G 1000 Original manual

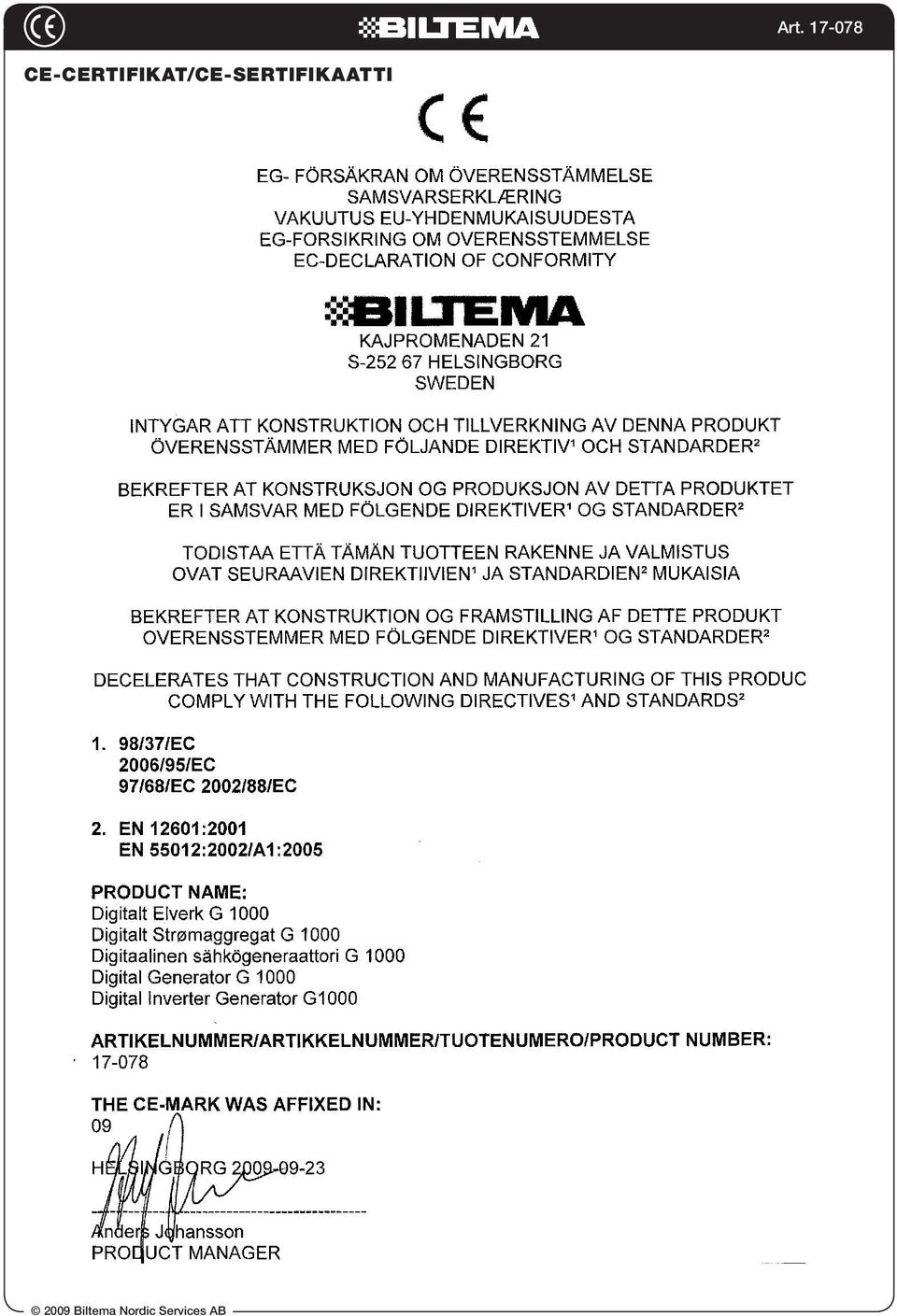

2 CE-certifikat/CE-sertifikaatti

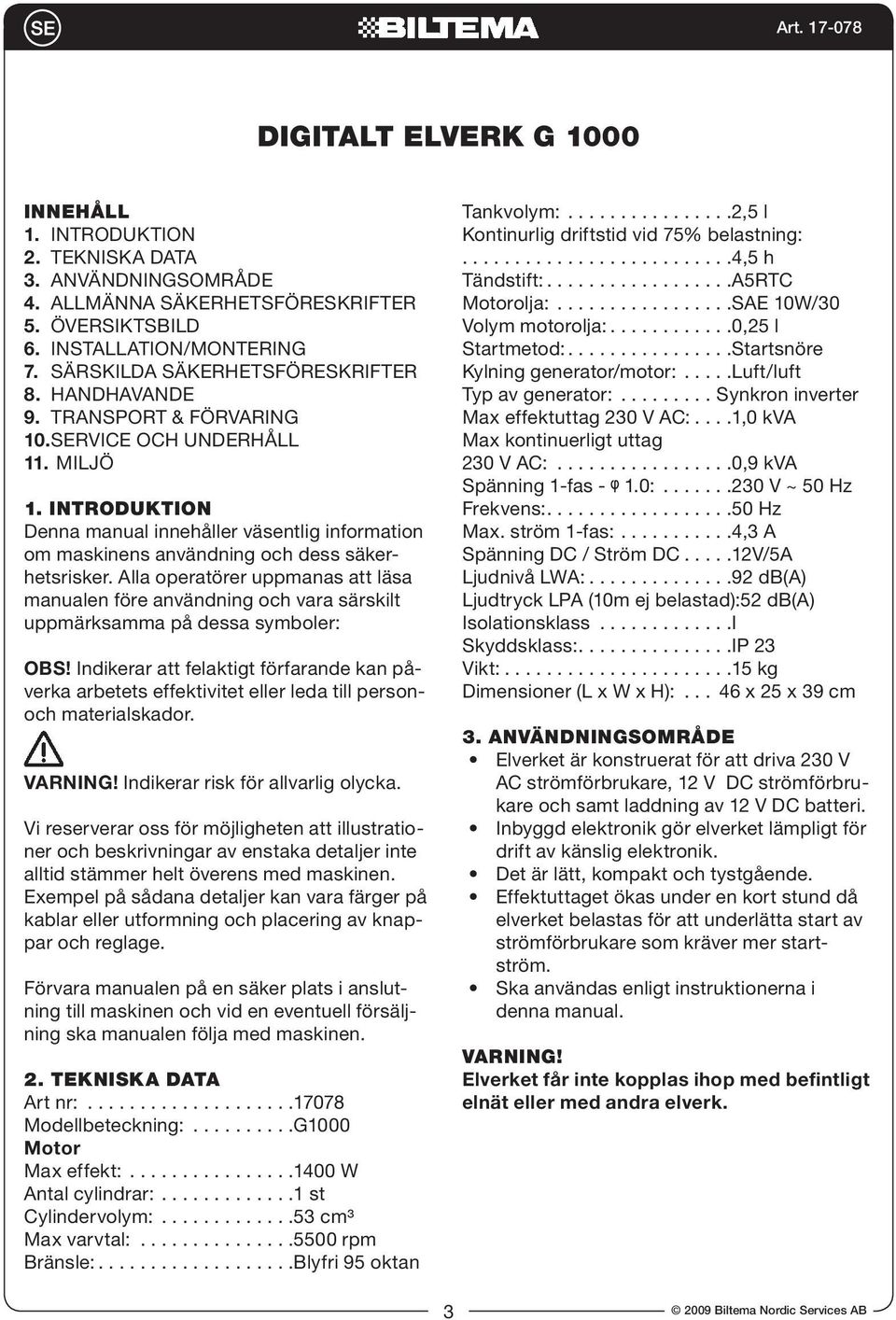

3 Digitalt elverk G 1000 INNEHÅLL 1. INTRODUKTION 2. TEKNISKA DATA 3. ANVÄNDNINGSOMRÅDE 4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER 5. ÖVERSIKTSBILD 6. INSTALLATION/MONTERING 7. SÄRSKILDA SÄKERHETSFÖRESKRIFTER 8. HANDHAVANDE 9. TRANSPORT & FÖRVARING 10. SERVICE OCH UNDERHÅLL 11. MILJÖ 1. INTRODUKTION Denna manual innehåller väsentlig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa symboler: OBS! Indikerar att felaktigt förfarande kan påverka arbetets effektivitet eller leda till personoch materialskador. VARNING! Indikerar risk för allvarlig olycka. Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage. Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen. 2. TEKNISKA DATA Art nr: Modellbeteckning: G1000 Motor Max effekt: W Antal cylindrar: st Cylindervolym: cm³ Max varvtal: rpm Bränsle: Blyfri 95 oktan Tankvolym: ,5 l Kontinurlig driftstid vid 75% belastning: ,5 h Tändstift: A5RTC Motorolja: SAE 10W/30 Volym motorolja: ,25 l Startmetod: Startsnöre Kylning generator/motor:.....luft/luft Typ av generator: Synkron inverter Max effektuttag 230 V AC:....1,0 kva Max kontinuerligt uttag 230 V AC: ,9 kva Spänning 1-fas - 1.0: V ~ 50 Hz Frekvens: Hz Max. ström 1-fas: ,3 A Spänning DC / Ström DC V/5A Ljudnivå LWA: db(a) Ljudtryck LPA (10m ej belastad):52 db(a) Isolationsklass I Skyddsklass: IP 23 Vikt: kg Dimensioner (L x W x H): x 25 x 39 cm 3. ANVÄNDNINGSOMRÅDE Elverket är konstruerat för att driva 230 V AC strömförbrukare, 12 V DC strömförbrukare och samt laddning av 12 V DC batteri. Inbyggd elektronik gör elverket lämpligt för drift av känslig elektronik. Det är lätt, kompakt och tystgående. Effektuttaget ökas under en kort stund då elverket belastas för att underlätta start av strömförbrukare som kräver mer startström. Ska användas enligt instruktionerna i denna manual. VARNING! Elverket får inte kopplas ihop med befintligt elnät eller med andra elverk. 3

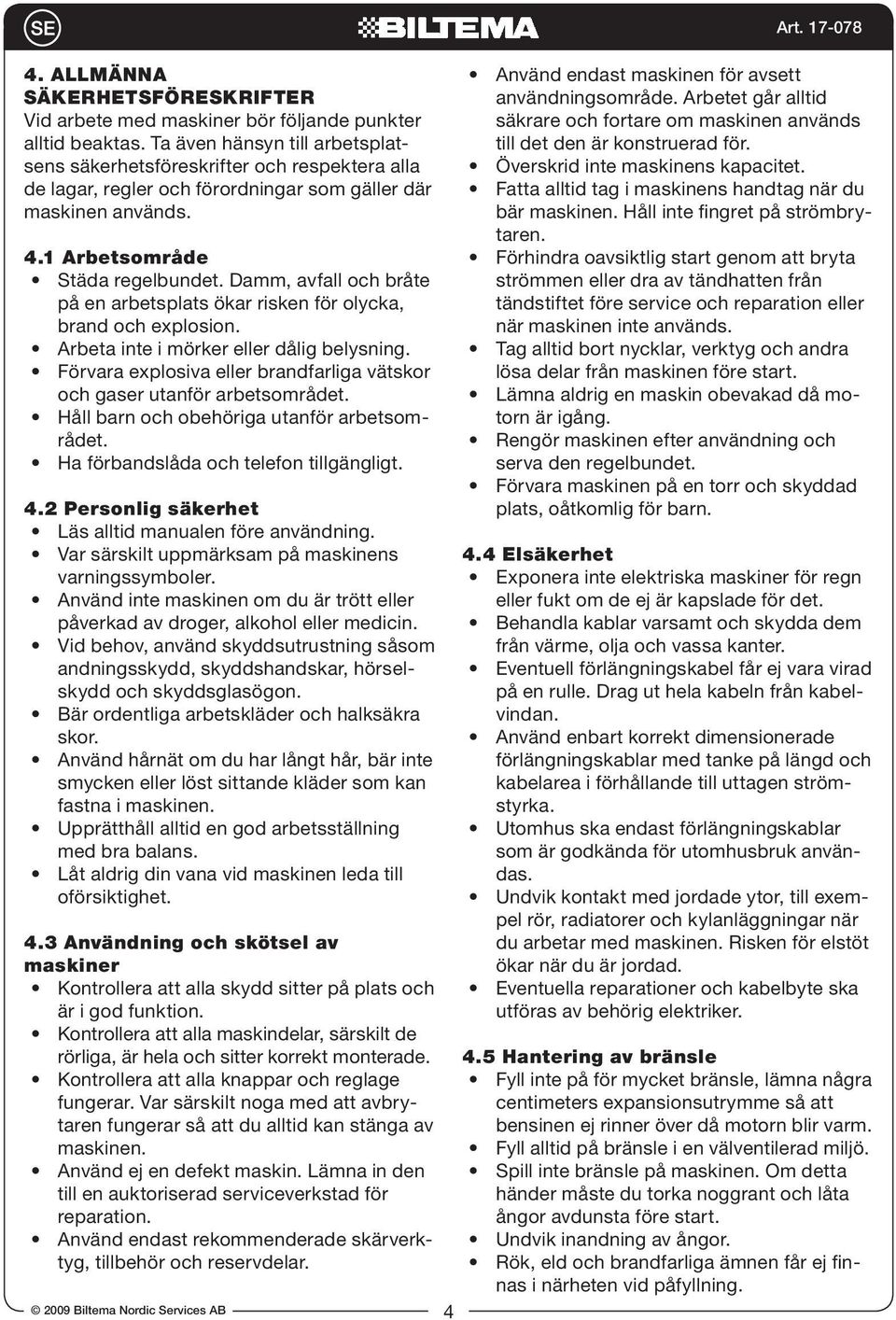

4 4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används. 4.1 Arbetsområde Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion. Arbeta inte i mörker eller dålig belysning. Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet. Håll barn och obehöriga utanför arbetsområdet. Ha förbandslåda och telefon tillgängligt. 4.2 Personlig säkerhet Läs alltid manualen före användning. Var särskilt uppmärksam på maskinens varningssymboler. Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin. Vid behov, använd skyddsutrustning såsom andningsskydd, skyddshandskar, hörselskydd och skyddsglasögon. Bär ordentliga arbetskläder och halksäkra skor. Använd hårnät om du har långt hår, bär inte smycken eller löst sittande kläder som kan fastna i maskinen. Upprätthåll alltid en god arbetsställning med bra balans. Låt aldrig din vana vid maskinen leda till oförsiktighet. 4.3 Användning och skötsel av maskiner Kontrollera att alla skydd sitter på plats och är i god funktion. Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade. Kontrollera att alla knappar och reglage fungerar. Var särskilt noga med att avbrytaren fungerar så att du alltid kan stänga av maskinen. Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation. Använd endast rekommenderade skärverktyg, tillbehör och reservdelar. 4 Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för. Överskrid inte maskinens kapacitet. Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på strömbrytaren. Förhindra oavsiktlig start genom att bryta strömmen eller dra av tändhatten från tändstiftet före service och reparation eller när maskinen inte används. Tag alltid bort nycklar, verktyg och andra lösa delar från maskinen före start. Lämna aldrig en maskin obevakad då motorn är igång. Rengör maskinen efter användning och serva den regelbundet. Förvara maskinen på en torr och skyddad plats, oåtkomlig för barn. 4.4 Elsäkerhet Exponera inte elektriska maskiner för regn eller fukt om de ej är kapslade för det. Behandla kablar varsamt och skydda dem från värme, olja och vassa kanter. Eventuell förlängningskabel får ej vara virad på en rulle. Drag ut hela kabeln från kabelvindan. Använd enbart korrekt dimensionerade förlängningskablar med tanke på längd och kabelarea i förhållande till uttagen strömstyrka. Utomhus ska endast förlängningskablar som är godkända för utomhusbruk användas. Undvik kontakt med jordade ytor, till exempel rör, radiatorer och kylanläggningar när du arbetar med maskinen. Risken för elstöt ökar när du är jordad. Eventuella reparationer och kabelbyte ska utföras av behörig elektriker. 4.5 Hantering av bränsle Fyll inte på för mycket bränsle, lämna några centimeters expansionsutrymme så att bensinen ej rinner över då motorn blir varm. Fyll alltid på bränsle i en välventilerad miljö. Spill inte bränsle på maskinen. Om detta händer måste du torka noggrant och låta ångor avdunsta före start. Undvik inandning av ångor. Rök, eld och brandfarliga ämnen får ej finnas i närheten vid påfyllning.

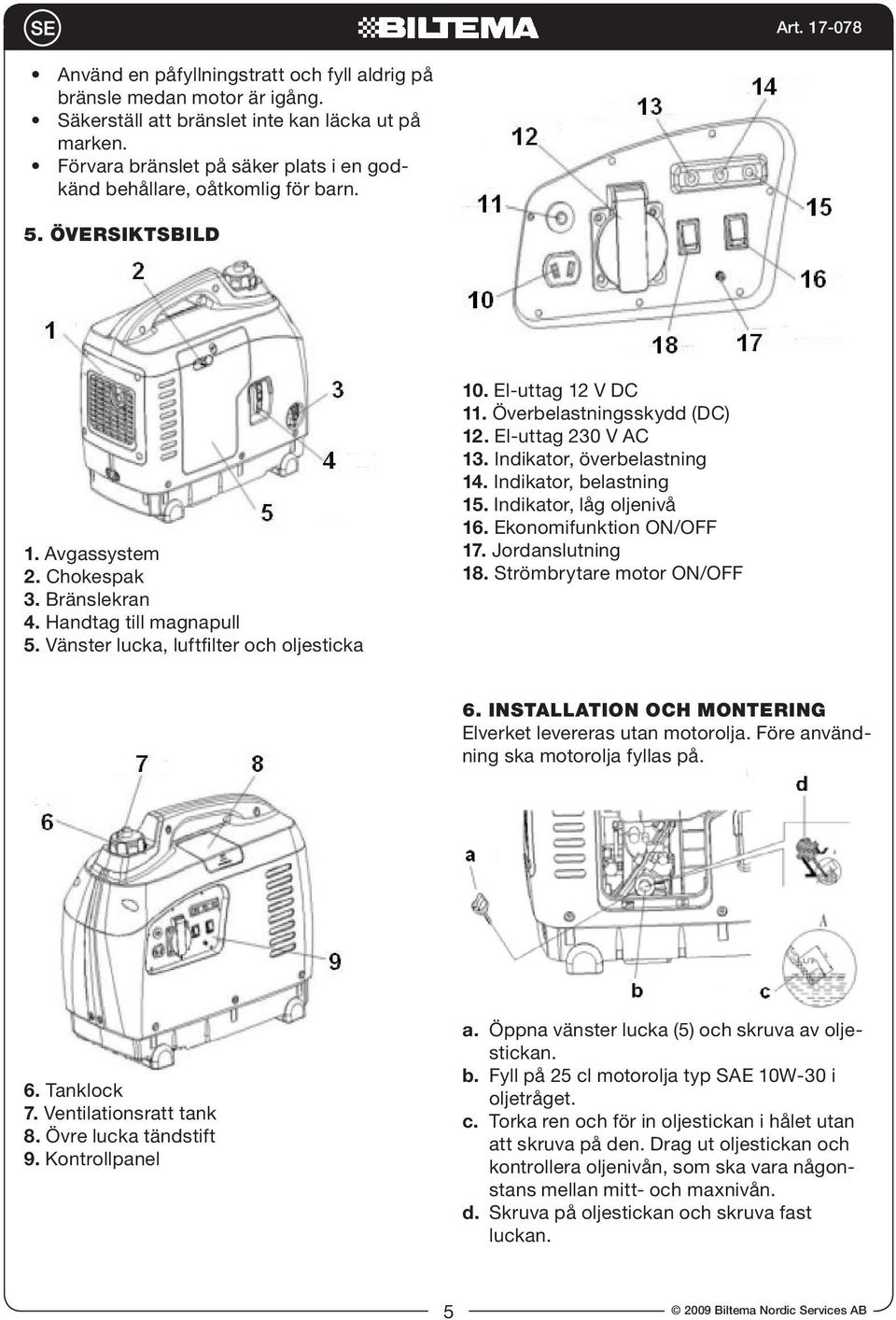

5 Använd en påfyllningstratt och fyll aldrig på bränsle medan motor är igång. Säkerställ att bränslet inte kan läcka ut på marken. Förvara bränslet på säker plats i en godkänd behållare, oåtkomlig för barn. 5. ÖVERSIKTSBILD 1. Avgassystem 2. Chokespak 3. Bränslekran 4. Handtag till magnapull 5. Vänster lucka, luftfilter och oljesticka 10. El-uttag 12 V DC 11. Överbelastningsskydd (DC) 12. El-uttag 230 V AC 13. Indikator, överbelastning 14. Indikator, belastning 15. Indikator, låg oljenivå 16. Ekonomifunktion ON/OFF 17. Jordanslutning 18. Strömbrytare motor ON/OFF 6. INSTALLATION OCH MONTERING Elverket levereras utan motorolja. Före användning ska motorolja fyllas på. 6. Tanklock 7. Ventilationsratt tank 8. Övre lucka tändstift 9. Kontrollpanel a. Öppna vänster lucka (5) och skruva av oljestickan. b. Fyll på 25 cl motorolja typ SAE 10W-30 i oljetråget. c. Torka ren och för in oljestickan i hålet utan att skruva på den. Drag ut oljestickan och kontrollera oljenivån, som ska vara någonstans mellan mitt- och maxnivån. d. Skruva på oljestickan och skruva fast luckan. 5

6 7. SÄRSKILDA SÄKERHETSFÖRESKRIFTER Elverk kan vid felaktig användning medföra livsfara. Var särskilt uppmärksam på följande risker och säkerställ att alla användare är medvetna om vilka faror som föreligger vid användning av ett elverk. 7.1 Särskilda risker AC PROTECTION RESET OFF Risk för förgiftning Elverkets avgaser är giftiga. Elverket skall placeras utomhus. Förhindra risk för förgiftning och överhettning genom att säkerställa ett obehindrat in- och utflöde av frisk luft. Risk för brand/explosion Placera inte elverket i närheten av lättantändliga F ämnen. Art Förbjudet att ansluta strömförbrukare innan du läst instruktionerna i manualen. Då föreligger risk för elstöt. Håll barn, djur och obehöriga på säkert avstånd så att de ej andas in de giftiga avgaserna. ON OFF Art Varning! Rörliga delar. Motorn skall vara avstängd vid underhåll och service. ELECTRIC GENERA G V~50 Hz Max 6,5 hp Max 3600 rpm Rated 3000 rpm Max 2800 VA Rated 2500 VA IP L WARN ENGINE FUEL WARNING SY To avoid damaging the engine when not enough gasoline, the generator running automatically. Risk för brännskada Vid drift blir avgasrör och vissa komponenter i motorn varma. Rör dem ej och avvakta med service och underhåll tills de har svalnat. Risk för elstöt - Elverket är konstruerat i enlighet med gällande säkerhetsföreskrifter. Avlägsna inte några skyddsanordningar eller komponenter E som skyddar den elektriska utrustningen. - Använd inte tillbehör och reservdelar som inte är godkända av tillverkaren. - Observera manualens säkerhetsföreskrifter för elektriska anslutningar. Felaktiga anslutningar medför livsfara. - Koppla ej ihop två elverk. - Koppla ej ihop jord med nolla. - Kontrollera att strömförbrukaren är hel innan den ansluts. Varning! Varm yta. Håll barn, djur och obehöriga på ett säkert avstånd från elverket. Varning! Kontrollera motoroljenivån innan start. Varning för elstöt, rörliga delar kan alstra statisk elektricitet! Jorda elverket. Varning! Allmän fara, var uppmärksam på eventuella risker. 7.2 Varningssymbolernas betydelse Symboler på varningsskylten Förbjudet att elda eller röka i närheten då tanklocket är öppnat och vid påfyllning av bränsle. Varning! Läs manualen före användning. Förbjudet att utsätta elverket för vatten. Förbjudet att använda elverket inomhus. 6

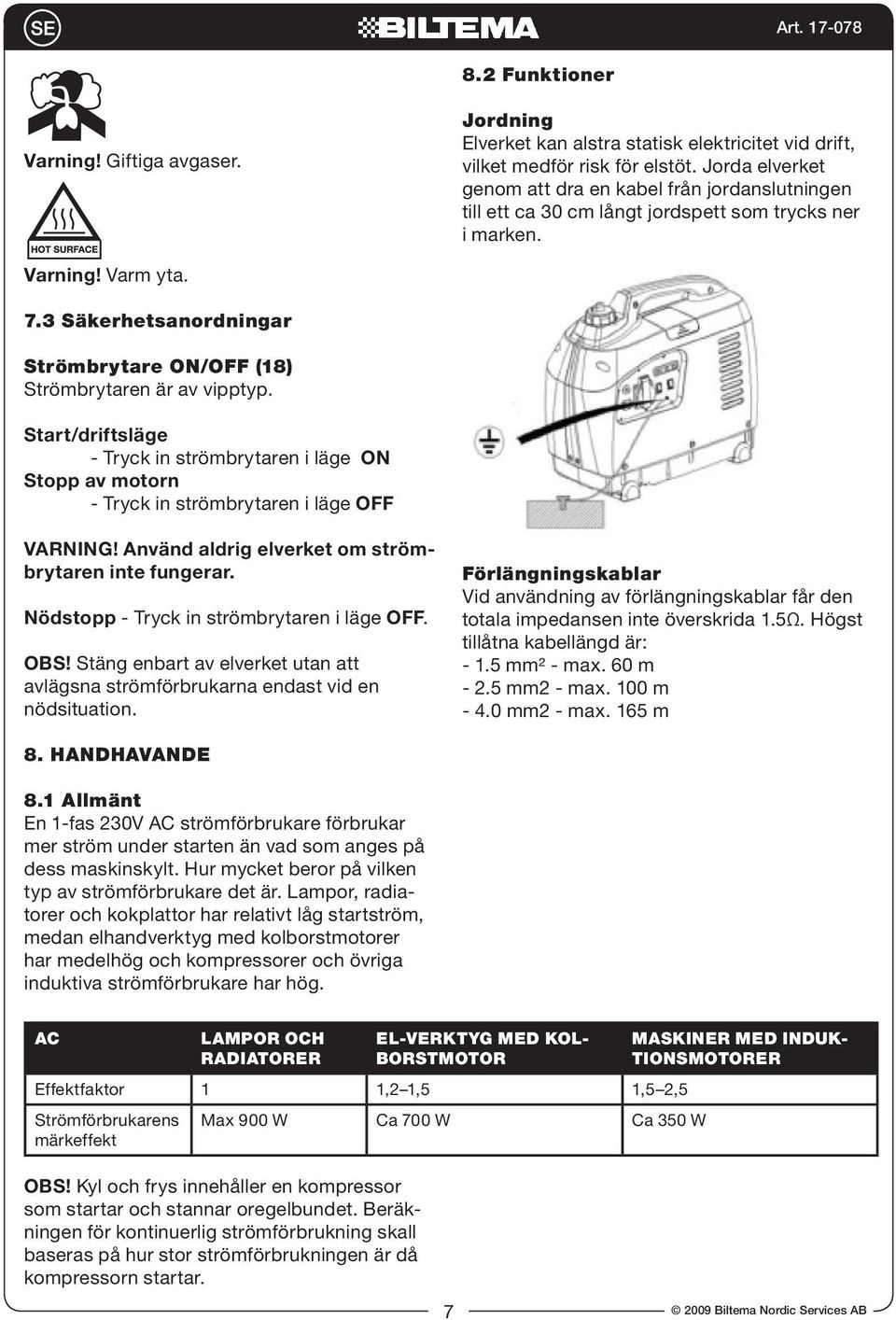

7 8.2 Funktioner Varning! Giftiga avgaser. Jordning Elverket kan alstra statisk elektricitet vid drift, vilket medför risk för elstöt. Jorda elverket genom att dra en kabel från jordanslutningen till ett ca 30 cm långt jordspett som trycks ner i marken. Varning! Varm yta. 7.3 Säkerhetsanordningar Strömbrytare ON/OFF (18) Strömbrytaren är av vipptyp. Start/driftsläge - Tryck in strömbrytaren i läge ON Stopp av motorn - Tryck in strömbrytaren i läge OFF VARNING! Använd aldrig elverket om strömbrytaren inte fungerar. Nödstopp - Tryck in strömbrytaren i läge OFF. OBS! Stäng enbart av elverket utan att avlägsna strömförbrukarna endast vid en nödsituation. Förlängningskablar Vid användning av förlängningskablar får den totala impedansen inte överskrida 1.5Ω. Högst tillåtna kabellängd är: mm² - max. 60 m mm2 - max. 100 m mm2 - max. 165 m 8. HANDHAVANDE 8.1 Allmänt En 1-fas 230V AC strömförbrukare förbrukar mer ström under starten än vad som anges på dess maskinskylt. Hur mycket beror på vilken typ av strömförbrukare det är. Lampor, radiatorer och kokplattor har relativt låg startström, medan elhandverktyg med kolborstmotorer har medelhög och kompressorer och övriga induktiva strömförbrukare har hög. AC Lampor och radiatorer El-verktyg med kolborstmotor Effektfaktor 1 1,2 1,5 1,5 2,5 Strömförbrukarens märkeffekt Max 900 W Ca 700 W Ca 350 W Maskiner med induktionsmotorer OBS! Kyl och frys innehåller en kompressor som startar och stannar oregelbundet. Beräkningen för kontinuerlig strömförbrukning skall baseras på hur stor strömförbrukningen är då kompressorn startar. 7

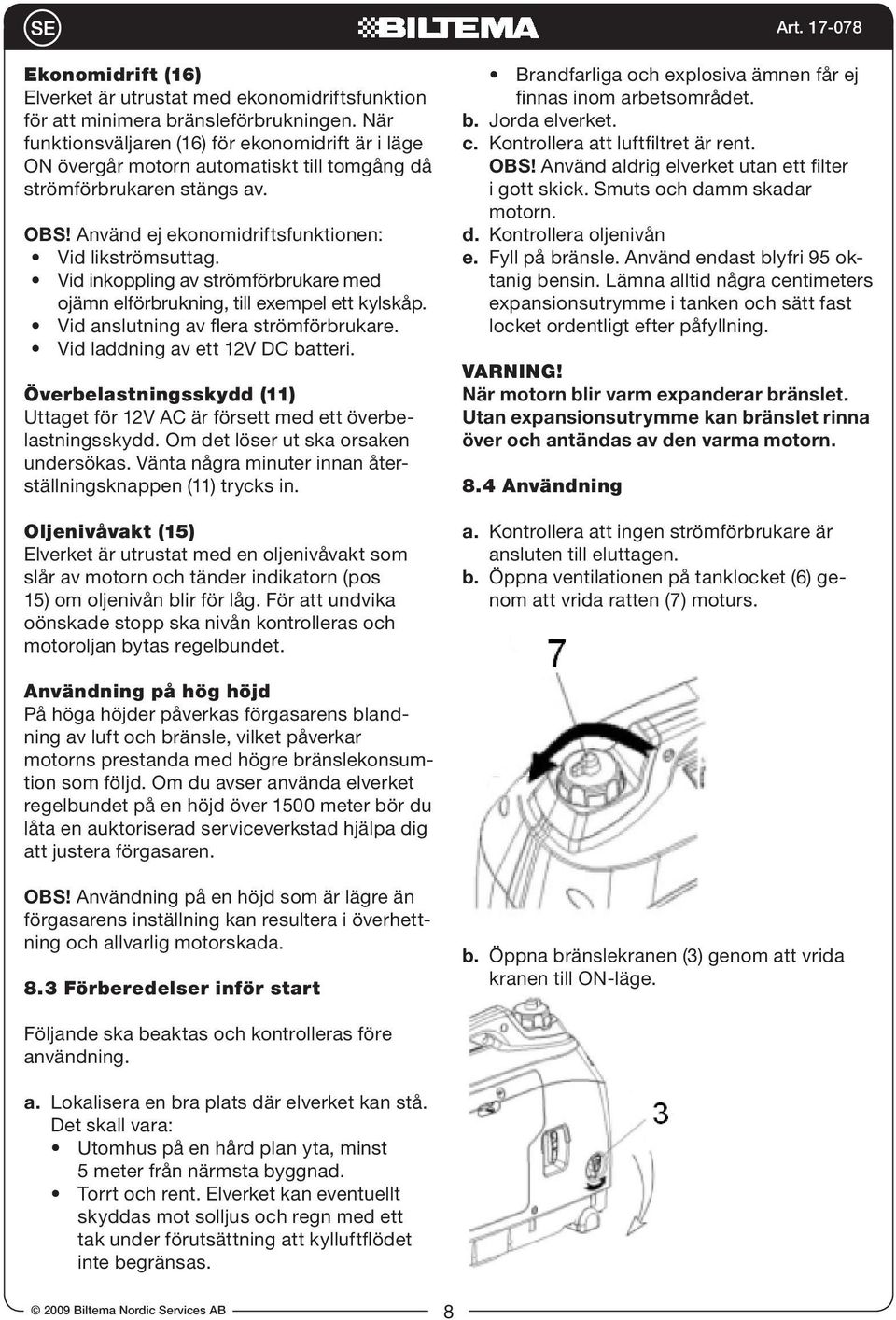

8 Ekonomidrift (16) Elverket är utrustat med ekonomidriftsfunktion för att minimera bränsleförbrukningen. När funktionsväljaren (16) för ekonomidrift är i läge ON övergår motorn automatiskt till tomgång då strömförbrukaren stängs av. OBS! Använd ej ekonomidriftsfunktionen: Vid likströmsuttag. Vid inkoppling av strömförbrukare med ojämn elförbrukning, till exempel ett kylskåp. Vid anslutning av flera strömförbrukare. Vid laddning av ett 12V DC batteri. Överbelastningsskydd (11) Uttaget för 12V AC är försett med ett överbelastningsskydd. Om det löser ut ska orsaken undersökas. Vänta några minuter innan återställningsknappen (11) trycks in. Oljenivåvakt (15) Elverket är utrustat med en oljenivåvakt som slår av motorn och tänder indikatorn (pos 15) om oljenivån blir för låg. För att undvika oönskade stopp ska nivån kontrolleras och motoroljan bytas regelbundet. Brandfarliga och explosiva ämnen får ej finnas inom arbetsområdet. b. Jorda elverket. c. Kontrollera att luftfiltret är rent. OBS! Använd aldrig elverket utan ett filter i gott skick. Smuts och damm skadar motorn. d. Kontrollera oljenivån e. Fyll på bränsle. Använd endast blyfri 95 oktanig bensin. Lämna alltid några centimeters expansionsutrymme i tanken och sätt fast locket ordentligt efter påfyllning. VARNING! När motorn blir varm expanderar bränslet. Utan expansionsutrymme kan bränslet rinna över och antändas av den varma motorn. 8.4 Användning a. Kontrollera att ingen strömförbrukare är ansluten till eluttagen. b. Öppna ventilationen på tanklocket (6) genom att vrida ratten (7) moturs. Användning på hög höjd På höga höjder påverkas förgasarens blandning av luft och bränsle, vilket påverkar motorns prestanda med högre bränslekonsumtion som följd. Om du avser använda elverket regelbundet på en höjd över 1500 meter bör du låta en auktoriserad serviceverkstad hjälpa dig att justera förgasaren. OBS! Användning på en höjd som är lägre än förgasarens inställning kan resultera i överhettning och allvarlig motorskada. 8.3 Förberedelser inför start b. Öppna bränslekranen (3) genom att vrida kranen till ON-läge. Följande ska beaktas och kontrolleras före användning. a. Lokalisera en bra plats där elverket kan stå. Det skall vara: Utomhus på en hård plan yta, minst 5 meter från närmsta byggnad. Torrt och rent. Elverket kan eventuellt skyddas mot solljus och regn med ett tak under förutsättning att kylluftflödet inte begränsas. 8

9 c. Vid start av kall motor skall chokespaken (2) föras mot close så att chokespjället som reglerar luftflödet till förgasaren är helt stängd. Då motorn startat och börjar bli varm skall chokespaken (2) successivt föras mot open tills motorn blivit varm. Vid start av en varm motor eller i ett varmt klimat ska chokespjället vara helt öppet. d. Tryck in motorns strömbrytare. Ta ett stadigt tag i elverkets handtag och dra i magnapullens handtag (4) försiktigt tills motståndet blir större, drag sedan med en bestämd, jämn och lagom snabb rörelse. Släpp inte handtaget förrän hela snöret blivit indraget i magnapullen. OBS! Drag ej för hårt eller långt. Det kan skada startmekanismen. OBS! Ingen strömförbrukare får vara ansluten till elverket då motorn startas. Anslutning till AC-uttaget VARNING! Anslut aldrig elverket till ett befintligt elnät. Detta kan orsaka mycket allvarliga skador med dödlig utgång. a. Starta elverket, avvakta tills motorn blivit varm och kontrollera då att den gröna effektindikatorn (14) lyser kontinuerligt. b. Säkerställ att strömförbrukaren du vill ansluta är avstängd och plugga in dess stickkontakt i elverkets AC-uttag. c. Starta strömförbrukaren. OBS! Den röda överbelastningsindikatorn (13) kan blinka till vid start, men ska slockna inom 4 sekunder. Detta är normalt, särskilt vid start av induktiva strömförbrukare med hög startström. Temporär överbelastning kan påverka elverkets livslängd och kontinuerlig överbelastning skadar elverket. Stäng alltid av elverket omedelbart vid överbelastning och ta reda på orsaken innan du startar det igen. Alla strömförbrukare som ansluts till elverket ska vara i gott skick. Om en strömförbrukare inte fungerar ska elverket stängas av omgående. Undersök om strömförbrukaren är defekt eller om elverket överbelastas. Anslutning till DC-uttaget a. Starta elverket och kontrollera att den gröna effektindikatorn (14) lyser kontinuerligt. b. Säkerställ att strömförbrukaren du vill ansluta är avstängd och plugga in dess stickkontakt i elverkets DC-uttag. c. Starta strömförbrukaren. Batteriladdning DC-uttaget kan användas för att ladda ett 12 V bilbatteri. a. Stäng av funktionsväljaren för ekonomidrift (16). b. För att undvika gnistbildning vid batteriet ska du först koppla in elverket och därefter batteriet. Om batteriet är monterat i en bil ska du först koppla av pluskabeln från batteriet och ansluta röd klämma till positiv batteripol. Anslut därefter negativ svart batteriklämma till ett ställe på chassit med bra kontakt. c. När laddningen är slutförd: koppla först bort batteriet och därefter elverket. VARNING! Vid batteriladdning måste batteriets spänning övervakas. Det är stor risk att batteriet exploderar om dess spänning överstiger 16V. Vid laddning kan batteriet avge vätgas. Säkerställ god ventilation och håll gnistor, glöd och öppen låga på avstånd från batteriet. 9

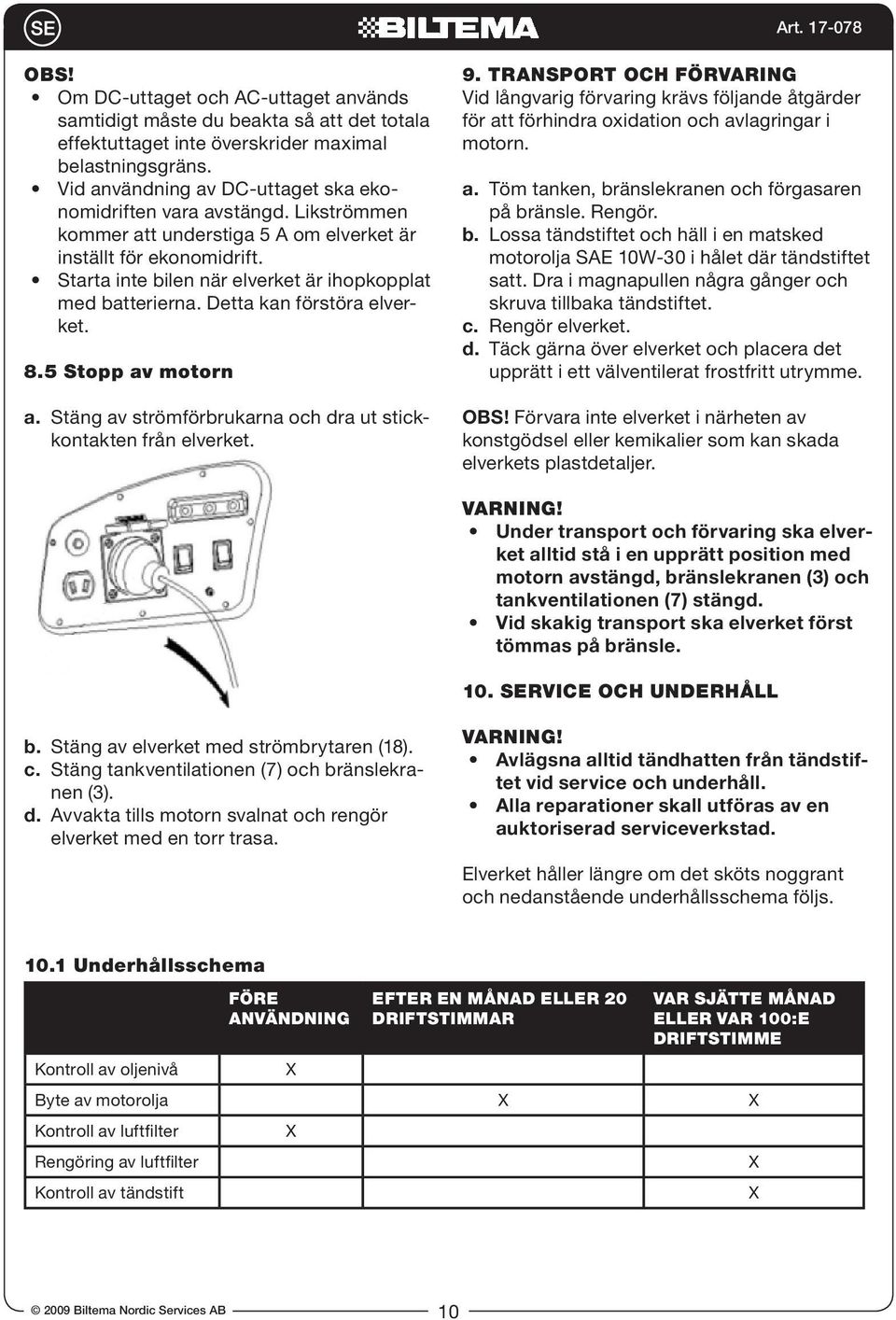

10 OBS! Om DC-uttaget och AC-uttaget används samtidigt måste du beakta så att det totala effektuttaget inte överskrider maximal belastningsgräns. Vid användning av DC-uttaget ska ekonomidriften vara avstängd. Likströmmen kommer att understiga 5 A om elverket är inställt för ekonomidrift. Starta inte bilen när elverket är ihopkopplat med batterierna. Detta kan förstöra elverket. 8.5 Stopp av motorn a. Stäng av strömförbrukarna och dra ut stickkontakten från elverket. 9. TRANSPORT OCH FÖRVARING Vid långvarig förvaring krävs följande åtgärder för att förhindra oxidation och avlagringar i motorn. a. Töm tanken, bränslekranen och förgasaren på bränsle. Rengör. b. Lossa tändstiftet och häll i en matsked motorolja SAE 10W-30 i hålet där tändstiftet satt. Dra i magnapullen några gånger och skruva tillbaka tändstiftet. c. Rengör elverket. d. Täck gärna över elverket och placera det upprätt i ett välventilerat frostfritt utrymme. OBS! Förvara inte elverket i närheten av konstgödsel eller kemikalier som kan skada elverkets plastdetaljer. VARNING! Under transport och förvaring ska elverket alltid stå i en upprätt position med motorn avstängd, bränslekranen (3) och tankventilationen (7) stängd. Vid skakig transport ska elverket först tömmas på bränsle. 10. SERVICE OCH UNDERHÅLL b. Stäng av elverket med strömbrytaren (18). c. Stäng tankventilationen (7) och bränslekranen (3). d. Avvakta tills motorn svalnat och rengör elverket med en torr trasa. VARNING! Avlägsna alltid tändhatten från tändstiftet vid service och underhåll. Alla reparationer skall utföras av en auktoriserad serviceverkstad. Elverket håller längre om det sköts noggrant och nedanstående underhållsschema följs Underhållsschema Före användning Kontroll av oljenivå X Efter en månad eller 20 driftstimmar Var sjätte månad eller var 100:e driftstimme Byte av motorolja X X Kontroll av luftfilter X Rengöring av luftfilter X Kontroll av tändstift X 10

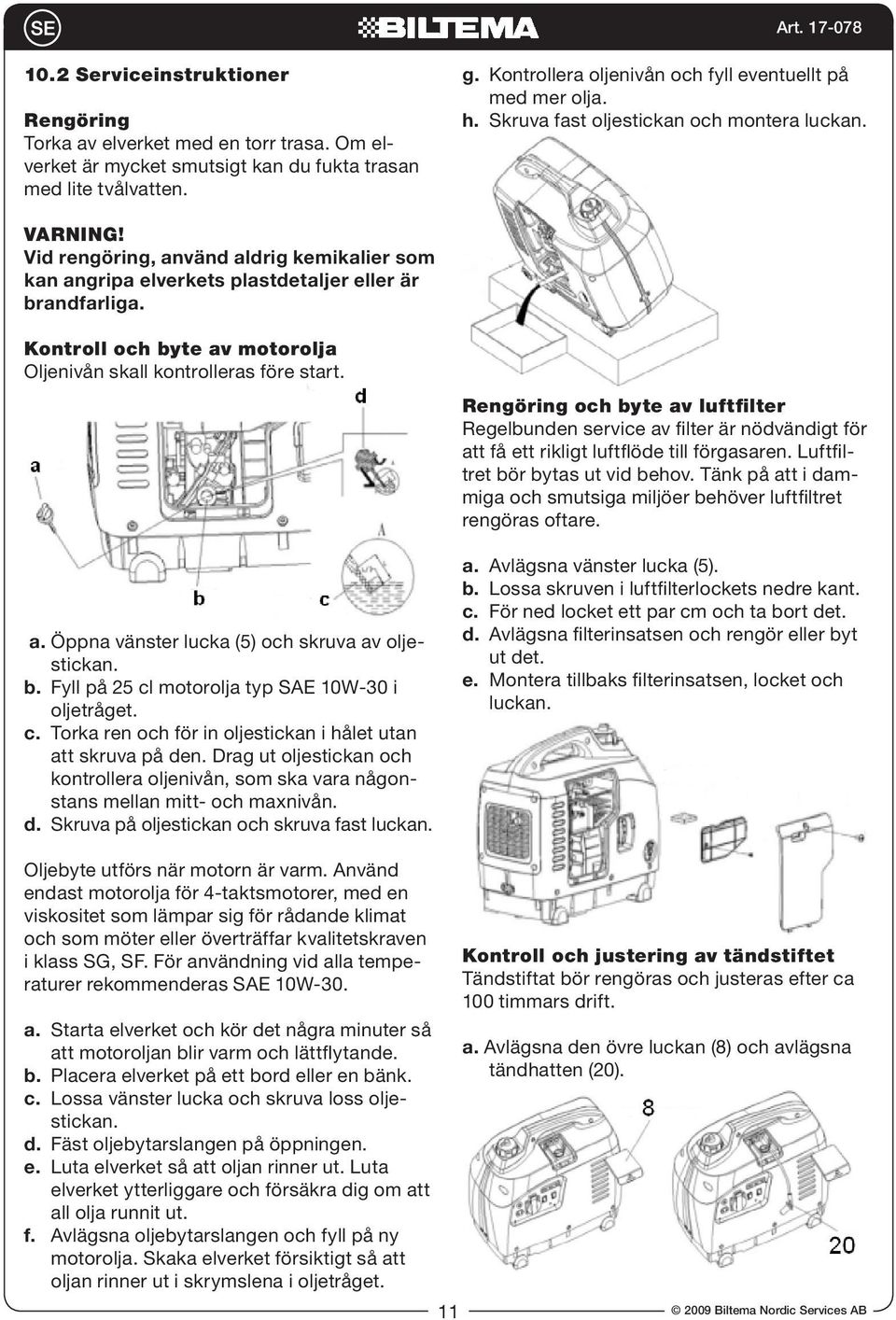

11 10.2 Serviceinstruktioner Rengöring Torka av elverket med en torr trasa. Om elverket är mycket smutsigt kan du fukta trasan med lite tvålvatten. g. Kontrollera oljenivån och fyll eventuellt på med mer olja. h. Skruva fast oljestickan och montera luckan. VARNING! Vid rengöring, använd aldrig kemikalier som kan angripa elverkets plastdetaljer eller är brandfarliga. Kontroll och byte av motorolja Oljenivån skall kontrolleras före start. a. Öppna vänster lucka (5) och skruva av oljestickan. b. Fyll på 25 cl motorolja typ SAE 10W-30 i oljetråget. c. Torka ren och för in oljestickan i hålet utan att skruva på den. Drag ut oljestickan och kontrollera oljenivån, som ska vara någonstans mellan mitt- och maxnivån. d. Skruva på oljestickan och skruva fast luckan. Rengöring och byte av luftfilter Regelbunden service av filter är nödvändigt för att få ett rikligt luftflöde till förgasaren. Luftfiltret bör bytas ut vid behov. Tänk på att i dammiga och smutsiga miljöer behöver luftfiltret rengöras oftare. a. Avlägsna vänster lucka (5). b. Lossa skruven i luftfilterlockets nedre kant. c. För ned locket ett par cm och ta bort det. d. Avlägsna filterinsatsen och rengör eller byt ut det. e. Montera tillbaks filterinsatsen, locket och luckan. Oljebyte utförs när motorn är varm. Använd endast motorolja för 4-taktsmotorer, med en viskositet som lämpar sig för rådande klimat och som möter eller överträffar kvalitetskraven i klass SG, SF. För användning vid alla temperaturer rekommenderas SAE 10W-30. a. Starta elverket och kör det några minuter så att motoroljan blir varm och lättflytande. b. Placera elverket på ett bord eller en bänk. c. Lossa vänster lucka och skruva loss oljestickan. d. Fäst oljebytarslangen på öppningen. e. Luta elverket så att oljan rinner ut. Luta elverket ytterliggare och försäkra dig om att all olja runnit ut. f. Avlägsna oljebytarslangen och fyll på ny motorolja. Skaka elverket försiktigt så att oljan rinner ut i skrymslena i oljetråget. 11 Kontroll och justering av tändstiftet Tändstiftat bör rengöras och justeras efter ca 100 timmars drift. a. Avlägsna den övre luckan (8) och avlägsna tändhatten (20).

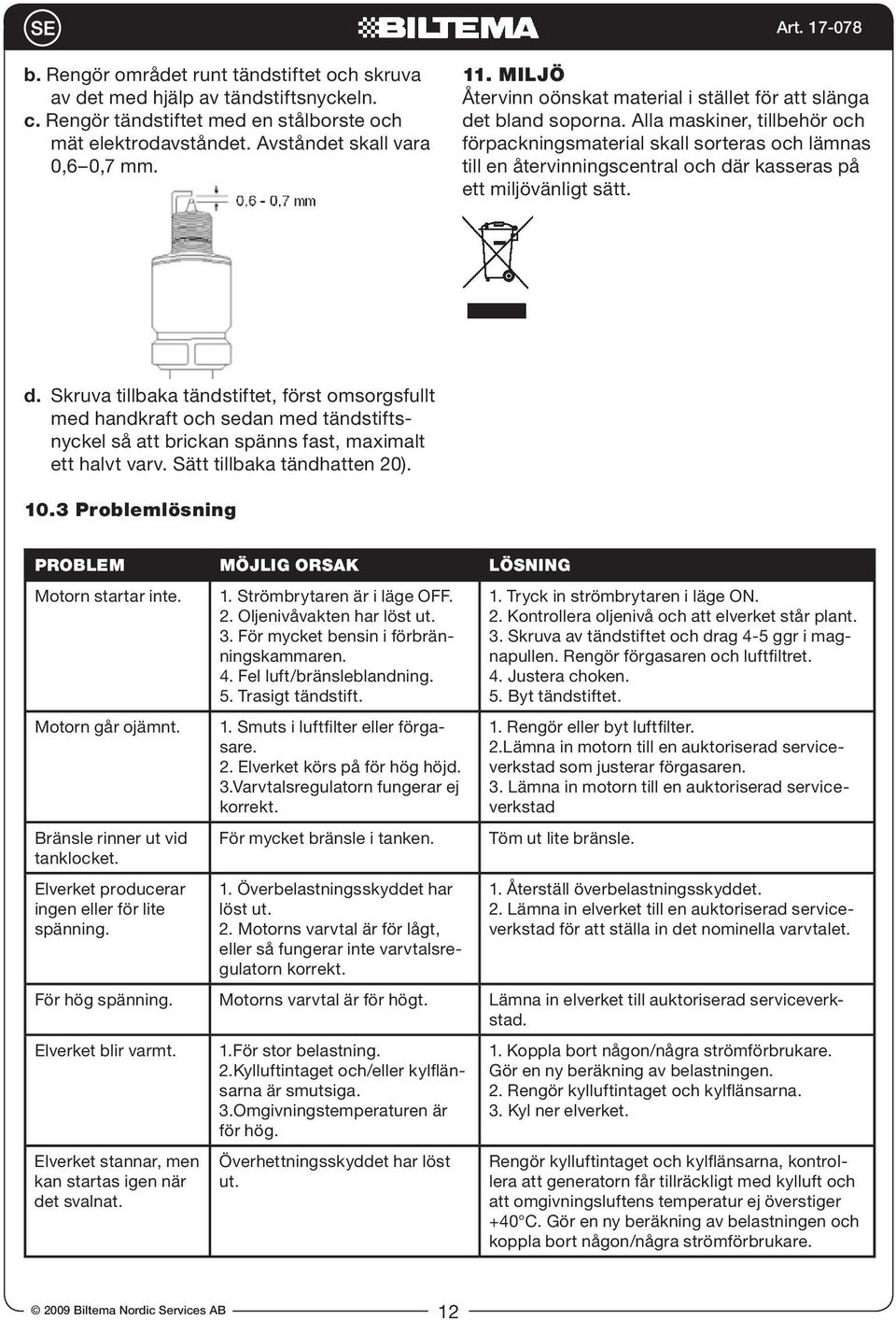

12 b. Rengör området runt tändstiftet och skruva av det med hjälp av tändstiftsnyckeln. c. Rengör tändstiftet med en stålborste och mät elektrodavståndet. Avståndet skall vara 0,6 0,7 mm. 11. MILJÖ Återvinn oönskat material i stället för att slänga det bland soporna. Alla maskiner, tillbehör och förpackningsmaterial skall sorteras och lämnas till en återvinningscentral och där kasseras på ett miljövänligt sätt. d. Skruva tillbaka tändstiftet, först omsorgsfullt med handkraft och sedan med tändstiftsnyckel så att brickan spänns fast, maximalt ett halvt varv. Sätt tillbaka tändhatten 20) Problemlösning Problem Möjlig orsak Lösning Motorn startar inte. Motorn går ojämnt. Bränsle rinner ut vid tanklocket. Elverket producerar ingen eller för lite spänning. 1. Strömbrytaren är i läge OFF. 2. Oljenivåvakten har löst ut. 3. För mycket bensin i förbränningskammaren. 4. Fel luft/bränsleblandning. 5. Trasigt tändstift. 1. Smuts i luftfilter eller förgasare. 2. Elverket körs på för hög höjd. 3.Varvtalsregulatorn fungerar ej korrekt. För mycket bränsle i tanken. 1. Överbelastningsskyddet har löst ut. 2. Motorns varvtal är för lågt, eller så fungerar inte varvtalsregulatorn korrekt. 1. Tryck in strömbrytaren i läge ON. 2. Kontrollera oljenivå och att elverket står plant. 3. Skruva av tändstiftet och drag 4-5 ggr i magnapullen. Rengör förgasaren och luftfiltret. 4. Justera choken. 5. Byt tändstiftet. 1. Rengör eller byt luftfilter. 2.Lämna in motorn till en auktoriserad serviceverkstad som justerar förgasaren. 3. Lämna in motorn till en auktoriserad serviceverkstad Töm ut lite bränsle. 1. Återställ överbelastningsskyddet. 2. Lämna in elverket till en auktoriserad serviceverkstad för att ställa in det nominella varvtalet. För hög spänning. Motorns varvtal är för högt. Lämna in elverket till auktoriserad serviceverkstad. Elverket blir varmt. Elverket stannar, men kan startas igen när det svalnat. 1.För stor belastning. 2.Kylluftintaget och/eller kylflänsarna är smutsiga. 3.Omgivningstemperaturen är för hög. Överhettningsskyddet har löst ut. 1. Koppla bort någon/några strömförbrukare. Gör en ny beräkning av belastningen. 2. Rengör kylluftintaget och kylflänsarna. 3. Kyl ner elverket. Rengör kylluftintaget och kylflänsarna, kontrollera att generatorn får tillräckligt med kylluft och att omgivningsluftens temperatur ej överstiger +40 C. Gör en ny beräkning av belastningen och koppla bort någon/några strömförbrukare. 12

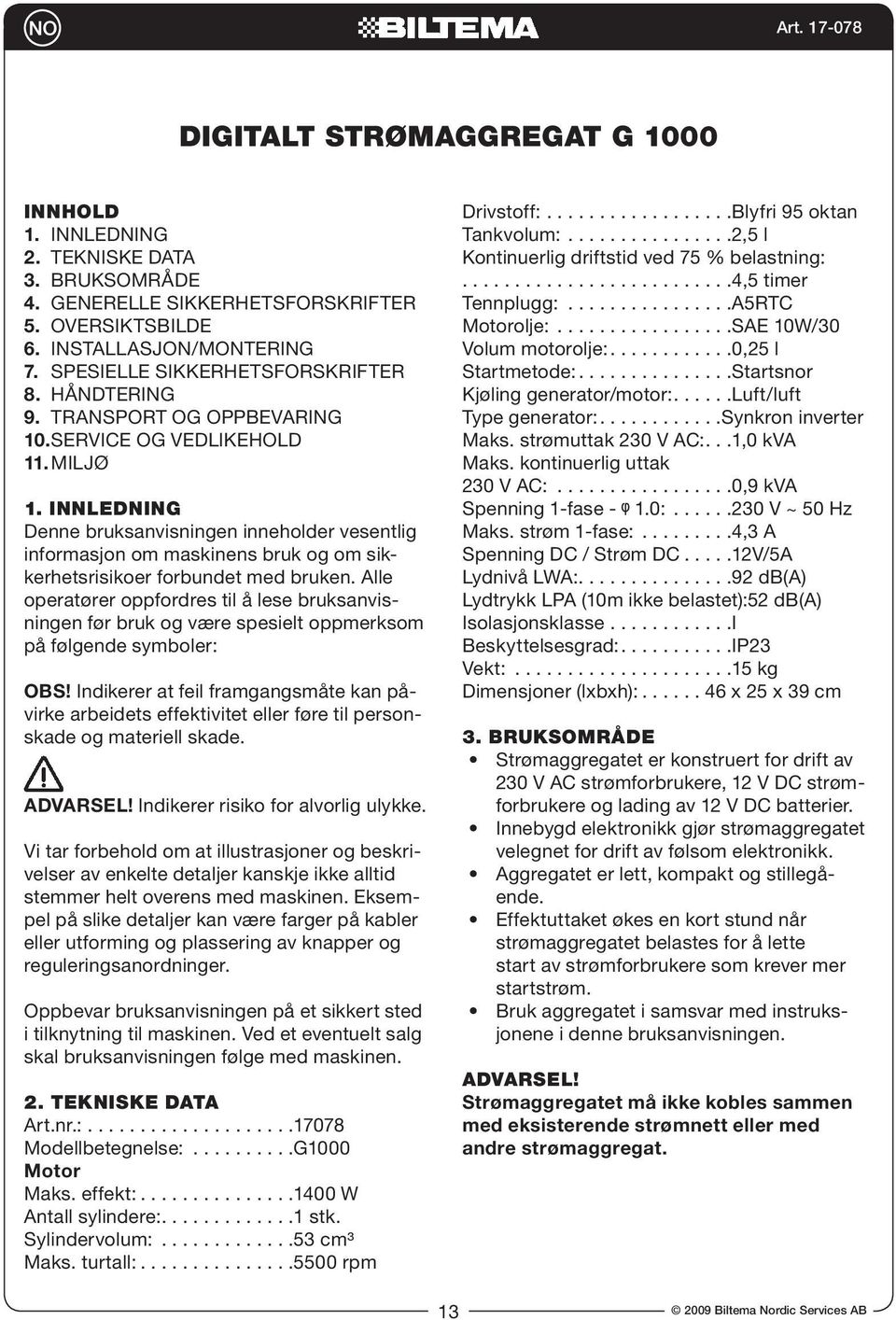

13 Digitalt strømaggregat G 1000 INNHOLD 1. INNLEDNING 2. TEKNISKE DATA 3. BRUKSOMRÅDE 4. GENERELLE SIKKERHETSFORSKRIFTER 5. OVERSIKTSBILDE 6. INSTALLASJON/MONTERING 7. SPESIELLE SIKKERHETSFORSKRIFTER 8. HÅNDTERING 9. TRANSPORT OG OPPBEVARING 10. SERVICE OG VEDLIKEHOLD 11. MILJØ 1. INNLEDNING Denne bruksanvisningen inneholder vesentlig informasjon om maskinens bruk og om sikkerhetsrisikoer forbundet med bruken. Alle operatører oppfordres til å lese bruksanvisningen før bruk og være spesielt oppmerksom på følgende symboler: OBS! Indikerer at feil framgangsmåte kan påvirke arbeidets effektivitet eller føre til personskade og materiell skade. ADVARSEL! Indikerer risiko for alvorlig ulykke. Vi tar forbehold om at illustrasjoner og beskrivelser av enkelte detaljer kanskje ikke alltid stemmer helt overens med maskinen. Eksempel på slike detaljer kan være farger på kabler eller utforming og plassering av knapper og reguleringsanordninger. Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen. 2. TEKNISKE DATA Art.nr.: Modellbetegnelse: G1000 Motor Maks. effekt: W Antall sylindere: stk. Sylindervolum: cm³ Maks. turtall: rpm Drivstoff: Blyfri 95 oktan Tankvolum: ,5 l Kontinuerlig driftstid ved 75 % belastning: ,5 timer Tennplugg: A5RTC Motorolje: SAE 10W/30 Volum motorolje: ,25 l Startmetode: Startsnor Kjøling generator/motor:......luft/luft Type generator: synkron inverter Maks. strømuttak 230 V AC:...1,0 kva Maks. kontinuerlig uttak 230 V AC: ,9 kva Spenning 1-fase - 1.0: V ~ 50 Hz Maks. strøm 1-fase: ,3 A Spenning DC / Strøm DC V/5A Lydnivå LWA: db(a) Lydtrykk LPA (10m ikke belastet):52 db(a) Isolasjonsklasse I Beskyttelsesgrad: IP23 Vekt: kg Dimensjoner (lxbxh): x 25 x 39 cm 3. BRUKSOMRÅDE Strømaggregatet er konstruert for drift av 230 V AC strømforbrukere, 12 V DC strømforbrukere og lading av 12 V DC batterier. Innebygd elektronikk gjør strømaggregatet velegnet for drift av følsom elektronikk. Aggregatet er lett, kompakt og stillegående. Effektuttaket økes en kort stund når strømaggregatet belastes for å lette start av strømforbrukere som krever mer startstrøm. Bruk aggregatet i samsvar med instruksjonene i denne bruksanvisningen. ADVARSEL! Strømaggregatet må ikke kobles sammen med eksisterende strømnett eller med andre strømaggregat. 13

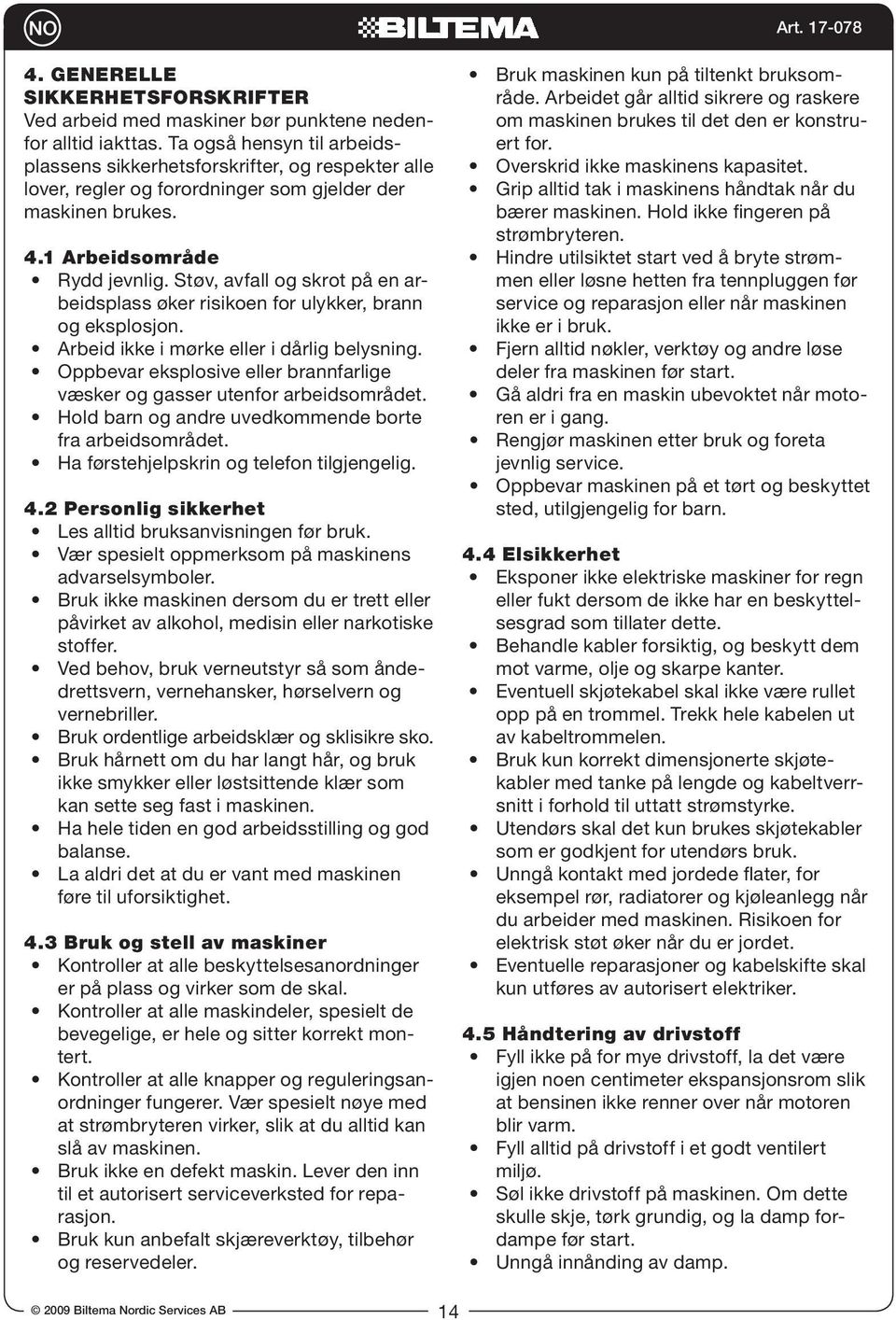

14 4. GENERELLE SIKKERHETSFORSKRIFTER Ved arbeid med maskiner bør punktene nedenfor alltid iakttas. Ta også hensyn til arbeidsplassens sikkerhetsforskrifter, og respekter alle lover, regler og forordninger som gjelder der maskinen brukes. 4.1 Arbeidsområde Rydd jevnlig. Støv, avfall og skrot på en arbeidsplass øker risikoen for ulykker, brann og eksplosjon. Arbeid ikke i mørke eller i dårlig belysning. Oppbevar eksplosive eller brannfarlige væsker og gasser utenfor arbeidsområdet. Hold barn og andre uvedkommende borte fra arbeidsområdet. Ha førstehjelpskrin og telefon tilgjengelig. 4.2 Personlig sikkerhet Les alltid bruksanvisningen før bruk. Vær spesielt oppmerksom på maskinens advarselsymboler. Bruk ikke maskinen dersom du er trett eller påvirket av alkohol, medisin eller narkotiske stoffer. Ved behov, bruk verneutstyr så som åndedrettsvern, vernehansker, hørselvern og vernebriller. Bruk ordentlige arbeidsklær og sklisikre sko. Bruk hårnett om du har langt hår, og bruk ikke smykker eller løstsittende klær som kan sette seg fast i maskinen. Ha hele tiden en god arbeidsstilling og god balanse. La aldri det at du er vant med maskinen føre til uforsiktighet. 4.3 Bruk og stell av maskiner Kontroller at alle beskyttelsesanordninger er på plass og virker som de skal. Kontroller at alle maskindeler, spesielt de bevegelige, er hele og sitter korrekt montert. Kontroller at alle knapper og reguleringsanordninger fungerer. Vær spesielt nøye med at strømbryteren virker, slik at du alltid kan slå av maskinen. Bruk ikke en defekt maskin. Lever den inn til et autorisert serviceverksted for reparasjon. Bruk kun anbefalt skjæreverktøy, tilbehør og reservedeler. Bruk maskinen kun på tiltenkt bruksområde. Arbeidet går alltid sikrere og raskere om maskinen brukes til det den er konstruert for. Overskrid ikke maskinens kapasitet. Grip alltid tak i maskinens håndtak når du bærer maskinen. Hold ikke fingeren på strømbryteren. Hindre utilsiktet start ved å bryte strømmen eller løsne hetten fra tennpluggen før service og reparasjon eller når maskinen ikke er i bruk. Fjern alltid nøkler, verktøy og andre løse deler fra maskinen før start. Gå aldri fra en maskin ubevoktet når motoren er i gang. Rengjør maskinen etter bruk og foreta jevnlig service. Oppbevar maskinen på et tørt og beskyttet sted, utilgjengelig for barn. 4.4 Elsikkerhet Eksponer ikke elektriske maskiner for regn eller fukt dersom de ikke har en beskyttelsesgrad som tillater dette. Behandle kabler forsiktig, og beskytt dem mot varme, olje og skarpe kanter. Eventuell skjøtekabel skal ikke være rullet opp på en trommel. Trekk hele kabelen ut av kabeltrommelen. Bruk kun korrekt dimensjonerte skjøtekabler med tanke på lengde og kabeltverrsnitt i forhold til uttatt strømstyrke. Utendørs skal det kun brukes skjøtekabler som er godkjent for utendørs bruk. Unngå kontakt med jordede flater, for eksempel rør, radiatorer og kjøleanlegg når du arbeider med maskinen. Risikoen for elektrisk støt øker når du er jordet. Eventuelle reparasjoner og kabelskifte skal kun utføres av autorisert elektriker. 4.5 Håndtering av drivstoff Fyll ikke på for mye drivstoff, la det være igjen noen centimeter ekspansjonsrom slik at bensinen ikke renner over når motoren blir varm. Fyll alltid på drivstoff i et godt ventilert miljø. Søl ikke drivstoff på maskinen. Om dette skulle skje, tørk grundig, og la damp fordampe før start. Unngå innånding av damp. 14

15 Røyk, flammer og brannfarlige stoffer må ikke finnes i nærheten ved påfylling. Bruk en påfyllingstrakt, og fyll aldri på drivstoff mens motoren er i gang. Sikre at drivstoff ikke kan lekke ut på bakken. Oppbevar drivstoffet på et sikkert sted i godkjent beholder, utilgengelig for barn. 5. OVERSIKTSBILDE 1. Eksossystem 2. Chokespak 3. Drivstoffkran 4. Håndtak til magnapull 5. Venstre luke, luftfilter og peilepinne 10. Strømuttak 12 V DC 11. Overbelastningsvern (DC) 12. Strømuttak 230 V AC 13. Indikator, overbelastning 14. Indikator, belastning 15. Indikator, lavt oljenivå 16. Økonomifunksjon ON/OFF (på/av) 17. Jordtilkobling 18. Strømbryter motor ON/OFF (på/av) 6. INSTALLASJON OG MONTERING Strømaggregatet leveres uten motorolje. Før bruk skal motorolje fylles på. 6. Tanklokk 7. Ventilasjonsratt tank 8. Øvre luke tennplugg 9. Kontrollpanel a. Åpne venstre luke (5), og skru av peilepinnen. b. Fyll 25 cl motorolje type SAE 10W-30 i oljetrauet. c. Tørk peilepinnen ren, og før den inn i hullet uten å skru på den. Trekk den ut, og kontroller oljenivået, som skal være et sted mellom midtre og maks. nivå. d. Skru på peilepinnen, og skru fast luken. 15

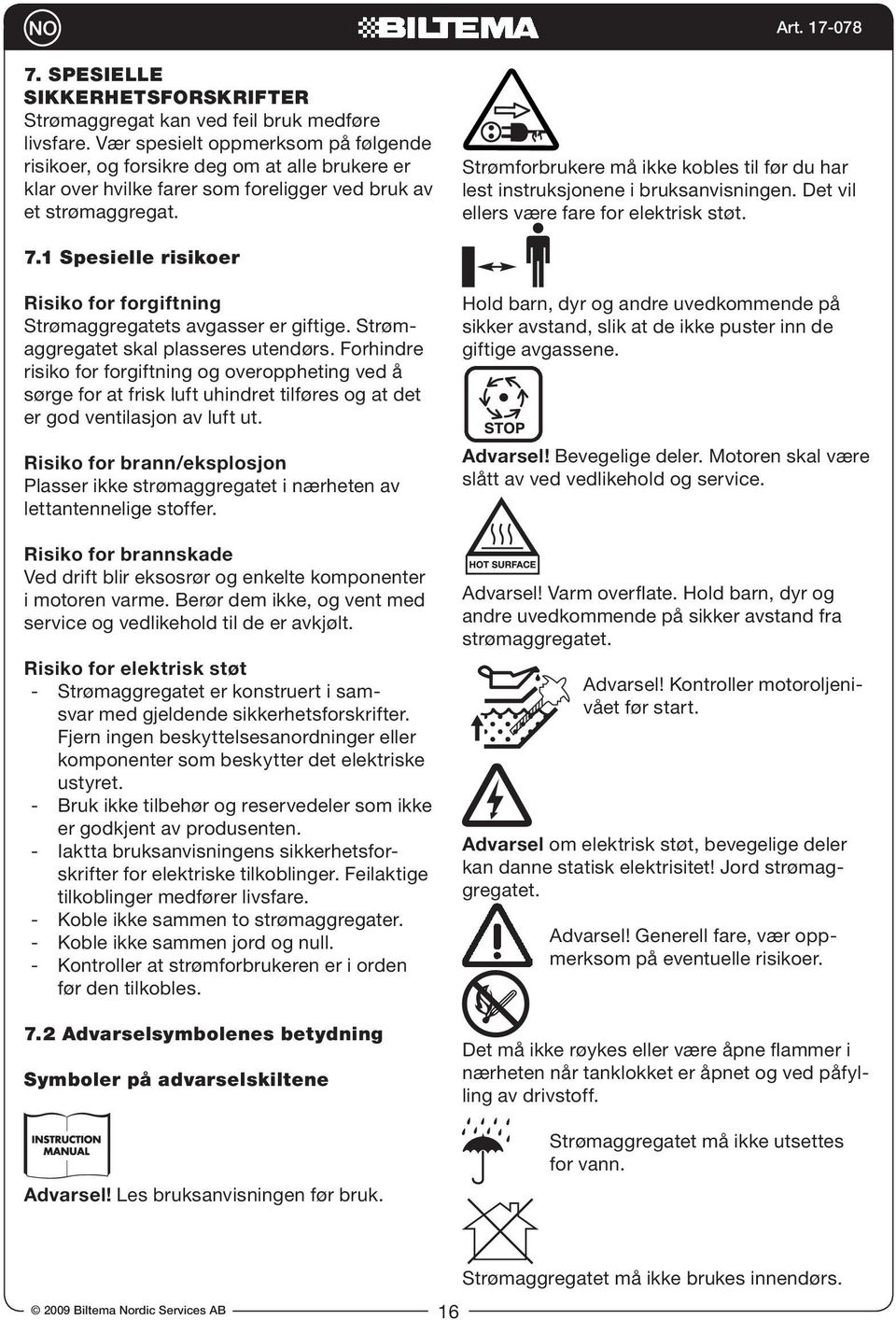

16 7. SPESIELLE SIKKERHETSFORSKRIFTER Strømaggregat kan ved feil bruk medføre livsfare. Vær spesielt oppmerksom på følgende risikoer, og forsikre deg om at alle brukere er klar over hvilke farer som foreligger ved bruk av et strømaggregat. Strømforbrukere må ikke kobles til før du har lest instruksjonene i bruksanvisningen. Det vil ellers være fare for elektrisk støt. 7.1 Spesielle risikoer AC PROTECTION Risiko for forgiftning Strømaggregatets avgasser er giftige. Strømaggregatet skal plasseres utendørs. Forhindre risiko for forgiftning og overoppheting ved å sørge for at frisk luft uhindret tilføres og at det er god ventilasjon av luft ut. Risiko for brann/eksplosjon Plasser ikke strømaggregatet i nærheten av lettantennelige stoffer. F RESET OFF Art ELECTRIC GENERA Hold barn, dyr og andre uvedkommende G 2500 på sikker avstand, slik at de ikke puster inn de WAR giftige avgassene. ON OFF 230V~50 Hz Max 6,5 hp Max 3600 rpm Rated 3000 rpm Max 2800 VA Rated 2500 VA IP L Advarsel! Bevegelige deler. Motoren skal være slått av ved vedlikehold og service. ENGINE FUEL WARNING SY To avoid damaging the engine whe not enough gasoline, the generato running automatically. Risiko for brannskade Ved drift blir eksosrør og enkelte komponenter i motoren varme. Berør dem ikke, og vent med service og vedlikehold til de er avkjølt. Risiko for elektrisk støt - Strømaggregatet er konstruert i samsvar med gjeldende sikkerhetsforskrifter. Fjern ingen beskyttelsesanordninger Eeller komponenter som beskytter det elektriske ustyret. - Bruk ikke tilbehør og reservedeler som ikke er godkjent av produsenten. - Iaktta bruksanvisningens sikkerhetsforskrifter for elektriske tilkoblinger. Feilaktige tilkoblinger medfører livsfare. - Koble ikke sammen to strømaggregater. - Koble ikke sammen jord og null. - Kontroller at strømforbrukeren er i orden før den tilkobles. 7.2 Advarselsymbolenes betydning Symboler på advarselskiltene Advarsel! Les bruksanvisningen før bruk. Advarsel! Varm overflate. Hold barn, dyr og andre uvedkommende på sikker avstand fra strømaggregatet. Advarsel! Kontroller motoroljenivået før start. Advarsel om elektrisk støt, bevegelige deler kan danne statisk elektrisitet! Jord strømaggregatet. Advarsel! Generell fare, vær oppmerksom på eventuelle risikoer. Det må ikke røykes eller være åpne flammer i nærheten når tanklokket er åpnet og ved påfylling av drivstoff. Strømaggregatet må ikke utsettes for vann. 16 Strømaggregatet må ikke brukes innendørs.

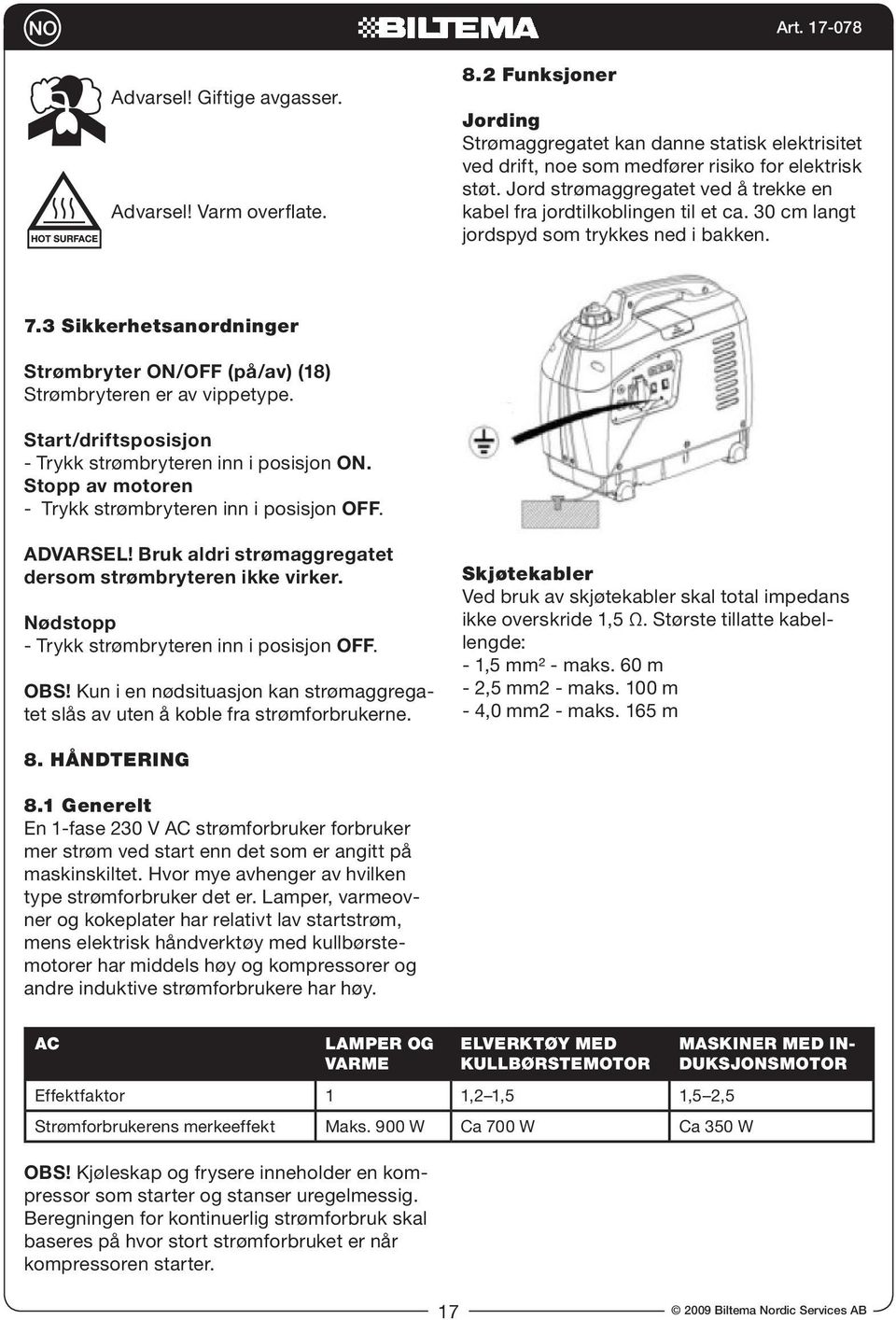

17 Advarsel! Giftige avgasser. Advarsel! Varm overflate. 8.2 Funksjoner Jording Strømaggregatet kan danne statisk elektrisitet ved drift, noe som medfører risiko for elektrisk støt. Jord strømaggregatet ved å trekke en kabel fra jordtilkoblingen til et ca. 30 cm langt jordspyd som trykkes ned i bakken. 7.3 Sikkerhetsanordninger Strømbryter ON/OFF (på/av) (18) Strømbryteren er av vippetype. Start/driftsposisjon - Trykk strømbryteren inn i posisjon ON. Stopp av motoren - Trykk strømbryteren inn i posisjon OFF. ADVARSEL! Bruk aldri strømaggregatet dersom strømbryteren ikke virker. Nødstopp - Trykk strømbryteren inn i posisjon OFF. OBS! Kun i en nødsituasjon kan strømaggregatet slås av uten å koble fra strømforbrukerne. Skjøtekabler Ved bruk av skjøtekabler skal total impedans ikke overskride 1,5 Ω. Største tillatte kabellengde: - 1,5 mm² - maks. 60 m - 2,5 mm2 - maks. 100 m - 4,0 mm2 - maks. 165 m 8. HÅNDTERING 8.1 Generelt En 1-fase 230 V AC strømforbruker forbruker mer strøm ved start enn det som er angitt på maskinskiltet. Hvor mye avhenger av hvilken type strømforbruker det er. Lamper, varmeovner og kokeplater har relativt lav startstrøm, mens elektrisk håndverktøy med kullbørstemotorer har middels høy og kompressorer og andre induktive strømforbrukere har høy. AC Lamper og varme Elverktøy med kullbørstemotor Effektfaktor 1 1,2 1,5 1,5 2,5 Strømforbrukerens merkeeffekt Maks. 900 W Ca 700 W Ca 350 W OBS! Kjøleskap og frysere inneholder en kompressor som starter og stanser uregelmessig. Beregningen for kontinuerlig strømforbruk skal baseres på hvor stort strømforbruket er når kompressoren starter. Maskiner med induksjonsmotor 17

18 Økonomidrift (16) Strømaggregatet er utstyrt med funksjon for økonomidrift for å redusere drivstofforbruk til et minimum. Når funksjonsvelgeren (16) for økonomidrift er i posisjon ON, går motoren automatisk over til tomgang når strømforbrukeren slås av. OBS! Bruk ikke økonomidriftsfunksjonen: Ved likestrømuttak. Ved innkobling av strømforbruker med ujevnt strømforbruk, for eksempel et kjøleskap. Ved tilkobling av flere strømforbrukere. Ved lading av et 12 V DC batteri. Overbelastningsvern (11) Uttaket for 12 V AC er utstyrt med et overbelastningsvern. Om dette løser ut, skal årsaken undersøkes. Vent noen minutter før tilbakestillingsknappen (11) trykkes inn. Oljenivåvakt (15) Strømaggregatet er utstyrt med en oljenivåvakt som slår av motoren og tenner indikatoren (pos. 15) om oljenivået blir for lavt. For at uønskede stopp skal unngås, skal nivået kontrolleres og motoroljen skiftes regelmessig. Fritt for brannfarlige og eksplosive stoffer på arbeidsområdet. e. Jord strømaggregatet. b. Kontroller at luftfilteret er rent. c. OBS! Bruk aldri strømaggregatet uten et filter i god stand. Smuss og støv skader motoren. d. Kontroller oljenivået. e. Fyll på drivstoff. Bruk kun blyfri 95 oktan bensin. La det alltid være igjen noen centimeter ekspansjonsrom i tanken, og sett lokket ordentlig fast etter påfylling. ADVARSEL! Når motoren blir varm, ekspanderer drivstoffet. Uten rom til å utvide seg kan drivstoffet renne over og antennes av den varme motoren. 8.4 Bruk a. Kontroller at ingen strømforbrukere er koblet til strømuttakene. b. Åpne ventilasjonen på tanklokket (6) ved å dreie rattet (7) mot klokka. Bruk på fjellet Høyt over havet påvirkes forgasserens blanding av luft og drivstoff, noe som påvirker motorens ytelse med høyere drivstofforbruk som resultat. Dersom du har tenkt å bruke strømaggregatet jevnlig på en høyde over 1500 meter, bør du la et autorisert serviceverksted hjelpe deg med å justere forgasseren. OBS! Bruk på en høyde som er lavere enn det forgasseren er innstilt for, kan resultere i overoppheting og alvorlig motorskade. c. Åpne drivstoffkranen (3) ved å dreie kranen til ON-posisjon. 8.3 Forberedelse før start Følgende skal iakttas og kontrolleres før bruk. a. Finn et godt sted for plassering av strømaggregatet. Det skal være: Utendørs på et hardt, plant underlag, minst 5 meter fra nærmeste bygning. Tørt og rent. Strømaggregatet kan eventuelt beskyttes mot sollys og regn med et tak under forutsetning av at strømmen av kjøleluft ikke begrenses. 18

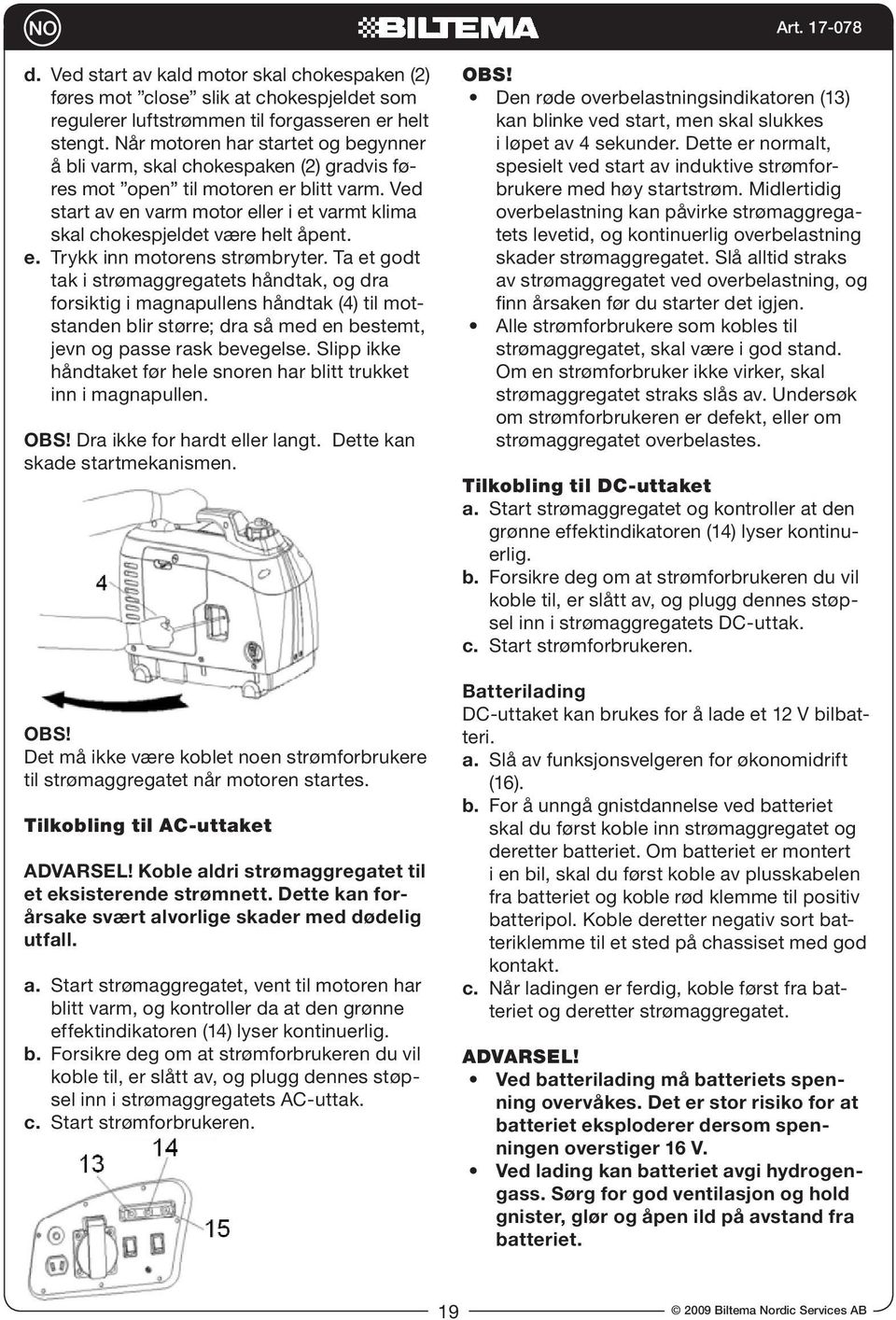

19 d. Ved start av kald motor skal chokespaken (2) føres mot close slik at chokespjeldet som regulerer luftstrømmen til forgasseren er helt stengt. Når motoren har startet og begynner å bli varm, skal chokespaken (2) gradvis føres mot open til motoren er blitt varm. Ved start av en varm motor eller i et varmt klima skal chokespjeldet være helt åpent. e. Trykk inn motorens strømbryter. Ta et godt tak i strømaggregatets håndtak, og dra forsiktig i magnapullens håndtak (4) til motstanden blir større; dra så med en bestemt, jevn og passe rask bevegelse. Slipp ikke håndtaket før hele snoren har blitt trukket inn i magnapullen. OBS! Dra ikke for hardt eller langt. Dette kan skade startmekanismen. OBS! Det må ikke være koblet noen strømforbrukere til strømaggregatet når motoren startes. Tilkobling til AC-uttaket ADVARSEL! Koble aldri strømaggregatet til et eksisterende strømnett. Dette kan forårsake svært alvorlige skader med dødelig utfall. a. Start strømaggregatet, vent til motoren har blitt varm, og kontroller da at den grønne effektindikatoren (14) lyser kontinuerlig. b. Forsikre deg om at strømforbrukeren du vil koble til, er slått av, og plugg dennes støpsel inn i strømaggregatets AC-uttak. c. Start strømforbrukeren. OBS! Den røde overbelastningsindikatoren (13) kan blinke ved start, men skal slukkes i løpet av 4 sekunder. Dette er normalt, spesielt ved start av induktive strømforbrukere med høy startstrøm. Midlertidig overbelastning kan påvirke strømaggregatets levetid, og kontinuerlig overbelastning skader strømaggregatet. Slå alltid straks av strømaggregatet ved overbelastning, og finn årsaken før du starter det igjen. Alle strømforbrukere som kobles til strømaggregatet, skal være i god stand. Om en strømforbruker ikke virker, skal strømaggregatet straks slås av. Undersøk om strømforbrukeren er defekt, eller om strømaggregatet overbelastes. Tilkobling til DC-uttaket a. Start strømaggregatet og kontroller at den grønne effektindikatoren (14) lyser kontinuerlig. b. Forsikre deg om at strømforbrukeren du vil koble til, er slått av, og plugg dennes støpsel inn i strømaggregatets DC-uttak. c. Start strømforbrukeren. Batterilading DC-uttaket kan brukes for å lade et 12 V bilbatteri. a. Slå av funksjonsvelgeren for økonomidrift (16). b. For å unngå gnistdannelse ved batteriet skal du først koble inn strømaggregatet og deretter batteriet. Om batteriet er montert i en bil, skal du først koble av plusskabelen fra batteriet og koble rød klemme til positiv batteripol. Koble deretter negativ sort batteriklemme til et sted på chassiset med god kontakt. c. Når ladingen er ferdig, koble først fra batteriet og deretter strømaggregatet. ADVARSEL! Ved batterilading må batteriets spenning overvåkes. Det er stor risiko for at batteriet eksploderer dersom spenningen overstiger 16 V. Ved lading kan batteriet avgi hydrogengass. Sørg for god ventilasjon og hold gnister, glør og åpen ild på avstand fra batteriet. 19

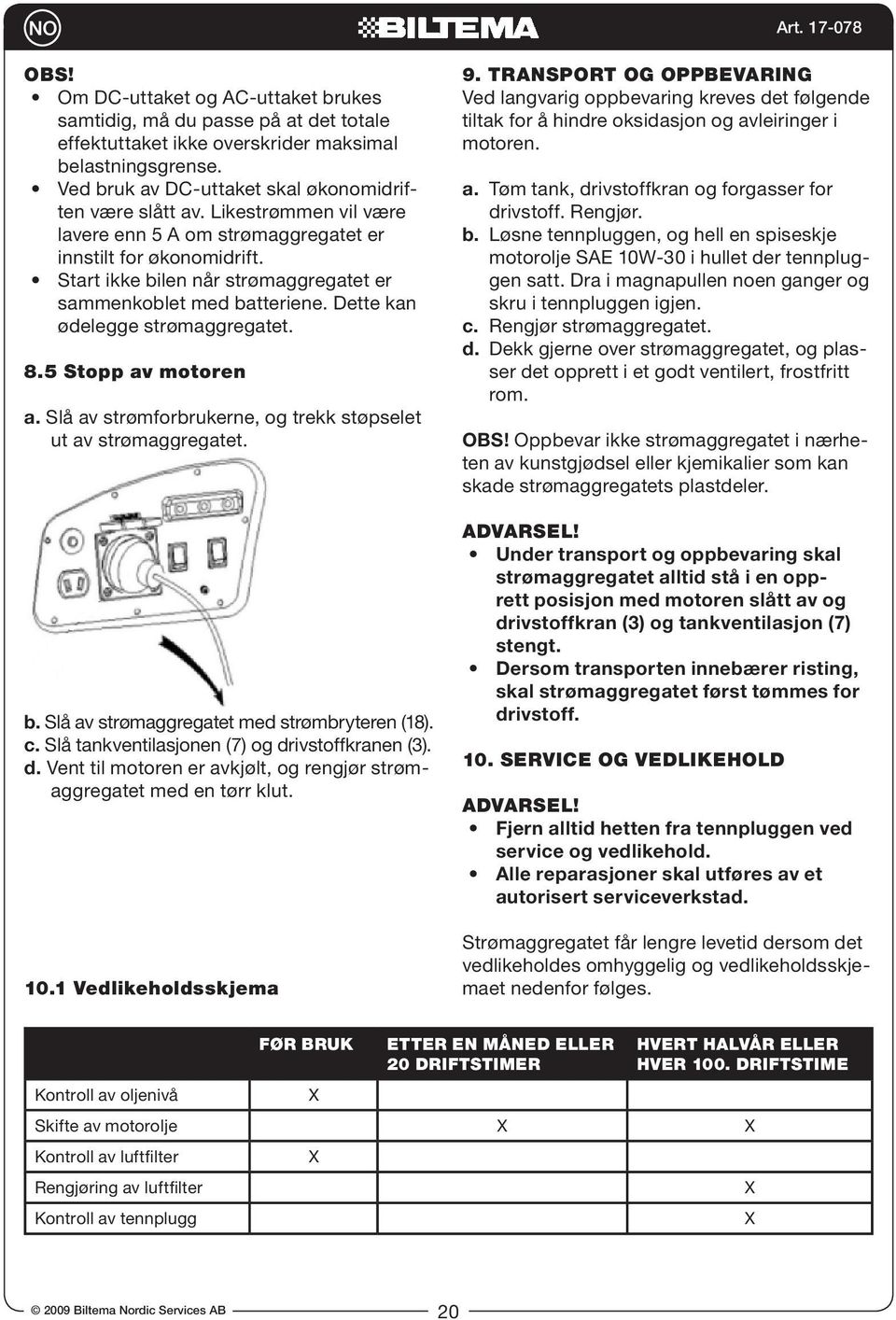

20 OBS! Om DC-uttaket og AC-uttaket brukes samtidig, må du passe på at det totale effektuttaket ikke overskrider maksimal belastningsgrense. Ved bruk av DC-uttaket skal økonomidriften være slått av. Likestrømmen vil være lavere enn 5 A om strømaggregatet er innstilt for økonomidrift. Start ikke bilen når strømaggregatet er sammenkoblet med batteriene. Dette kan ødelegge strømaggregatet. 8.5 Stopp av motoren a. Slå av strømforbrukerne, og trekk støpselet ut av strømaggregatet. b. Slå av strømaggregatet med strømbryteren (18). c. Slå tankventilasjonen (7) og drivstoffkranen (3). d. Vent til motoren er avkjølt, og rengjør strømaggregatet med en tørr klut Vedlikeholdsskjema 9. TRANSPORT OG OPPBEVARING Ved langvarig oppbevaring kreves det følgende tiltak for å hindre oksidasjon og avleiringer i motoren. a. Tøm tank, drivstoffkran og forgasser for drivstoff. Rengjør. b. Løsne tennpluggen, og hell en spiseskje motorolje SAE 10W-30 i hullet der tennpluggen satt. Dra i magnapullen noen ganger og skru i tennpluggen igjen. c. Rengjør strømaggregatet. d. Dekk gjerne over strømaggregatet, og plasser det opprett i et godt ventilert, frostfritt rom. OBS! Oppbevar ikke strømaggregatet i nærheten av kunstgjødsel eller kjemikalier som kan skade strømaggregatets plastdeler. ADVARSEL! Under transport og oppbevaring skal strømaggregatet alltid stå i en opprett posisjon med motoren slått av og drivstoffkran (3) og tankventilasjon (7) stengt. Dersom transporten innebærer risting, skal strømaggregatet først tømmes for drivstoff. 10. SERVICE OG VEDLIKEHOLD ADVARSEL! Fjern alltid hetten fra tennpluggen ved service og vedlikehold. Alle reparasjoner skal utføres av et autorisert serviceverkstad. Strømaggregatet får lengre levetid dersom det vedlikeholdes omhyggelig og vedlikeholdsskjemaet nedenfor følges. Før bruk Kontroll av oljenivå X Etter en måned eller 20 driftstimer Hvert halvår eller hver 100. driftstime Skifte av motorolje X X Kontroll av luftfilter X Rengjøring av luftfilter X Kontroll av tennplugg X 20

21 10.2 Serviceinstruksjoner Rengjøring Tørk av strømaggregatet med en tørr klut. Dersom strømaggregatet er svært tilsmusset kan du fukte kluten med litt såpevann. g. Kontroller oljenivået. og fyll eventuelt på mer olje. h. Skru fast peilepinnen, og monter luken. ADVARSEL! Ved rengjøring, bruk aldri kjemikalier som er brannfarlige, eller som kan angripe strømaggregatets plastdeler. Kontroll og skifte av motorolje Oljenivået skal kontrolleres før start. a. Åpne venstre luke (5), og skru av peilepinnen. b. Fyll 25 cl motorolje type SAE 10W-30 i oljetrauet. c. Tørk peilepinnen ren, og før den inn i hullet uten å skru på den. Trekk den ut, og kontroller oljenivået, som skal være et sted mellom midtre og maks. nivå. d. Skru på peilepinnen, og skru fast luken. Oljen skiftes når motoren er varm. Bruk kun motorolje for 4-taktsmotorer, med en viskositet som egner seg for klimaet, og som oppfyller eller overstiger kvalitetskravene i klasse SG, SF. For bruk ved alle temperaturer anbefales SAE 10W-30. a. Start strømaggregatet, og kjør det i noen minutter, slik at motoroljen blir varm og lettflytende. b. Plasser aggregatet på et bord eller en benk. c. Løsne venstre luke, og skru ut peilepinnen. d. Fest oljeskifterslangen på åpningen. e. Skråstill strømaggregatet slik at oljen renner ut. Skråstill strømaggregatet ytterligere, og forsikre deg om at all olje har runnet ut. f. Fjern oljeskifterslangen og fyll på ny motorolje. Rist strømaggregatet forsiktig slik at oljen renner ut i alle smutthull i oljetrauet. Rengjøring og skifte av luftfilter Jevnlig service av filteret er nødvendig for å få rikelig luftstrømming til forgasseren. Skift ut luftfilteret ved behov. Husk på at i miljøer med mye støv og smuss må luftfilteret rengjøres hyppigere. a. Fjern venstre luke (5). b. Løsne skruen i luftfilterlokkets nedre kant. c. Før lokket ned et par centimeter, og ta det av. d. Fjern filterinnsatsen og rengjør eller skift ut filteret. e. Monter filterinnsats, lokk og luke igjen. Kontroll og justering av tennplugg Tennpluggen bør rengjøres og justeres etter ca. 100 timers drift. a. Ta av den øvre luken (8), og løsne tennplugghetten (20). 21

22 b. Rengjør området rundt tennpluggen, og skru den ut ved hjelp av tennpluggnøkkelen. c. Rengjør tennpluggen med en stålbørste, og mål elektrodeavstanden. Avstanden skal være 0,6 0,7 mm. 11. MILJØ Gjenvinn uønsket materiale i stedet for å kaste det i husholdningsavfallet. Sorter alltid maskiner, tilbehør og emballasjemateriale, og lever dem til en gjenvinningssentral, slik at de der kan kasseres på en miljøvennlig måte. d. Skru i igjen tennpluggen, først forsiktig med håndkraft og så med tennpluggnøkkel, slik at skiven spennes fast, maksimalt en halv omdreining. Sett hetten på igjen (20) Problemløsning Problem Mulig årsak Løsning Motoren starter ikke. Motoren går ujevnt. Det renner ut bensin ved tanklokket. Strømaggregatet produserer ingen eller for lite spenning. 1. Strømbryteren er i posisjon OFF. 2. Oljenivåvakten har løst ut. 3. For mye bensin i forbrenningskammeret. 4. Feil luft-/bensinblanding. 5. Defekt tennplugg. 1. Smuss i luftfilter eller forgasser. 2. Strømaggregatet kjøres på for høy høyde. 3. Turtallsregulatoren virker ikke som den skal. For mye bensin i tanken. 1. Overbelastningsvernet har løst ut. 2. Motorens turtall er for lavt, eller turtallsregulatoren virker ikke som den skal Trykk strømbryteren inn i posisjon ON. 2. Kontroller oljenivå og at strømaggregatet står plant. 3. Skru ut tennplugg og dra 4-5 ganger i magnapullen. Rengjør forgasser og luftfilter. 4. Juster choke. 5. Skift tennplugg. 1. Rengjør eller skift luftfilter. 2. Lever motoren inn til et autorisert serviceverksted som justerer forgasseren. 3. Lever motoren inn til et autorisert serviceverksted. Tøm ut litt bensin. 1. Nullstill overbelastningsvernet. 2. Lever aggregatet inn på et autorisert serviceverksted for å stille inn nominelt turtall. For høy spenning. Motorens turtall er for høyt. Lever aggregatet inn på et autorisert serviceverksted. Strømaggregatet blir varmt. Strømaggregatet stanser, men kan startes igjen når det er avkjølt. 1. For stor belastning. 2. Kjøleluftinntak og/eller kjøleribber er tilsmusset. 3. For høy ommgivelsestemperatur. Overopphetingsvernet har løst ut. 1. Koble fra en eller flere strømforbrukere. Foreta ny beregning av belastningen. 2. Rengjør kjøleluftinntak og kjøleribber. 3. Kjøl ned strømaggregatet. Rengjør kjøleluftinntak og kjøleribber, kontroller at generatoren får nok kjøleluft og at omgivelsesluftens temperatur ikke overstiger +40 C. Foreta ny beregning av belastningen, og koble fra en eller flere strømforbrukere.

23 Digitaalinen sähkögeneraattori G 1000 SISÄLTÖ 1. JOHDANTO 2. TEKNISET TIEDOT 3. KÄYTTÖKOHTEET 4. YLEISET TURVALLISUUSOHJEET 5. YLEISKUVA 6. ASENTAMINEN 7. ERITYISET TURVALLISUUSOHJEET 8. KÄYTTÄMINEN 9. SÄILYTYS JA KULJETUS 10. HUOLTO JA KUNNOSSAPITO 11. YMPÄRISTÖ 1. JOHDANTO Tässä käyttöohjeessa on olennaisia tietoja laitteen käyttämisestä ja sen turvallisuusriskeistä. Kaikkia käyttäjiä kehotetaan lukemaan käyttöohje ennen käyttämistä ja kiinnittämään erityistä huomiota näihin symboleihin: HUOMIO! Ilmaisee, että virheellinen käyttäminen voi vaikuttaa laitteen tehoon tai aiheuttaa henkilö- tai omaisuusvahinkoja. VAROITUS! Ilmaisee vakavan onnettomuuden vaaraa. Kuvat ja yksittäisten osien kuvaukset eivät aina vastaa laitetta täydellisesti. Esimerkkejä tällaisista osista voivat olla kaapelien värit tai muoto sekä painikkeiden ja säätimien sijainnit. Säilytä käyttöohje turvallisessa paikassa laitteen lähellä. Jos laite myydään, käyttöohje on annettava laitteen mukana. 2. TEKNISET TIEDOT Tuotenro: Mallimerkintä: G1000 Moottori Suurin teho: W Sylinterien määrä: kpl Iskutilavuus: cm³ Suurin kierrosluku: kierr./min. Polttoaine:... Lyijytön 95-oktaaninen bensiini Säiliön tilavuus: ,5 l Jatkuva käyttöaika 75 %:n kuormituksella ,5 h Sytytystulppa: A5RTC Moottoriöljy: SAE 10W/30 Moottorin öljytilavuus: ,25 l Käynnistysmenetelmä: Narukäynnistys Generaattorin/moottorin jäähdytysmenetelmä: ilma/ilma Generaattorin tyyppi:... Synkronoitu invertteri Suurin tehontuotto 230 V AC:..1,0 kva Suurin jatkuva tehontuotto 230 V AC: ,9 kva Jännite, 1 vaihe - 1.0: V ~ 50 Hz Taajuus: Hz Suurin virta, 1 vaihe: ,3 A Jännite/virta DC: V/5A Äänenvoimakkuus LWA: db(a) Äänenpaine LPA (10 metrin päässä ilman kuormitusta): db(a) Eristysluokka: I Suojausluokka: IP 23 Paino: kg Mitat (P x L x K): x 25 x 39 cm 3. KÄYTTÖKOHTEET Tämä sähkögeneraattori tuottaa 230 voltin vaihtovirtaa tai 12 voltin tasavirtaa. Se soveltuu myös 12 voltin akkujen lataamiseen. Siihen saa yhdistää herkkiä elektronisia laitteita, sillä siinä on ohjauselektroniikka. Se on kevyt, pienikokoinen ja hiljainen. Kun sähkögeneraattorin kuormitus lisääntyy, sen teho kasvaa pian, jotta enemmän käynnistysvirtaa tarvitsevien sähkölaitteiden käynnistyminen helpottuu. Sähkögeneraattorin käyttöohjetta on noudatettava. VAROITUS! Sähkögeneraattoria ei saa yhdistää muihin sähkögeneraattoreihin tai yleiseen sähköverkkoon. 23

24 4. YLEISET TURVALLISUUSOHJEET Laitetta käytettäessä on otettava huomioon seuraavat seikat. Ota lisäksi huomioon työpaikan turvallisuusohjeet ja noudata kaikkia laitteen käyttämistä koskevia lakeja ja asetuksia. 4.1 Työskentelyalue Siivoa säännöllisesti. Pöly, roskat ja jätteet käyttöpaikassa voivat lisätä onnettomuuden, tulipalon tai räjähdyksen vaaraa. Älä työskentele pimeällä tai huonossa valaistuksessa. Säilytä räjähtäviä tai syttyviä nesteitä ja kaasuja työskentelyalueen ulkopuolella. Pidä lapset ja asiattomat henkilöt poissa työskentelyalueelta. Varaa sidetarpeita ja puhelin käsille. 4.2 Henkilöturvallisuus Lue käyttöohje huolellisesti ennen käyttämistä. Kiinnitä huomiota erityisesti laitteen varoitussymboleihin. Älä käytä laitetta, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Käytä tarvittaessa suojavarusteita, kuten suojalaseja, hengityssuojainta, suojakäsineitä ja kuulonsuojaimia. Käytä kunnollisia työvaatteita ja turvajalkineita. Jos hiuksesi ovat pitkät, käytä hiusverkkoa. Älä käytä koruja tai löysiä vaatteita. Ne voivat tarttua liikkuviin osiin. Työskentele aina oikeassa asennossa. Säilytä hyvä tasapaino. Älä aliarvioi tämän laitteen käyttämiseen liittyviä vaaroja siksi, että olet tottunut käyttämään sitä. 4.3 Laitteen käyttäminen ja hoitaminen Tarkista, että kaikki suojukset ovat paikoillaan ja toimivat oikein. Tarkista, että laitteen kaikki osat, varsinkin liikkuvat, ovat ehjät ja kunnolla paikallaan. Tarkista, että kaikki painikkeet ja säätimet toimivat. Varmista erityisesti, että katkaisin toimii, jotta voit sammuttaa laitteen. Älä käytä viallista laitetta. Toimita se valtuutettuun huoltokorjaamoon korjattavaksi. Käytä vain suositeltuja varaosia ja tarvikkeita. Laitetta saa käyttää ainoastaan sen käyttötarkoitukseen. Työ suju aina nopeammin ja turvallisemmin, kun laitetta käytetään vain sen käyttötarkoitukseen. Älä ylitä laitteen suurinta kapasiteettia. Kanna laitetta aina sen kahvasta. Älä pidä sormea virtakatkaisimen päällä. Estä laitteen käynnistyminen vahingossa katkaisemalla virransyöttö tai irrottamalla sytytystulpan hattu ennen laitteen korjaamista tai huoltamista tai kun sitä ei käytetä. Tarkista ennen laitteen käynnistämistä, että kaikki avaimet, työkalut ja muut irtonaiset osat on poistettu siitä. Älä koskaan jätä laitetta ilman valvontaa sen moottorin käydessä. Puhdista laite aina käytön jälkeen. Huolla se säännöllisesti. Säilytä laitetta turvallisessa ja kuivassa paikassa lasten ulottumattomissa. 4.4 Sähköturvallisuus Älä altista sähkökäyttöisiä laitteita sateelle tai kosteudelle, jos niitä ei ole suojattu kosteudelta. Käsittele virtajohtoja varovaisesti. Suojaa ne teräviltä kulmilta, kuumuudelta ja öljyltä. Jos käytät jatkojohtoa, se ei saa olla rullattuna. Poista koko jatkojohto johtokelalta. Käytä vain laitteelle mitoitettuja jatkojohtoja, joiden johtimien poikkipinta-ala on riittävän suuri ja joiden pituus on oikea. Käytä ulkona vain ulkokäyttöön hyväksyttyä jatkojohtoa. Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin ja kylmälaitteisiin, kun käytät laitetta. Sähköiskun vaara lisääntyy, kun olet maadoitettu. Vain valtuutettu sähköasentaja saa tehdä korjaustyöt ja vaihtaa johdon. 4.5 Polttoaineen käsitteleminen Älä täytä säiliöön liikaa polttoainetta. Jätä muutama senttimetri tilaa laajenemista varten, jotta bensiiniä ei valu täyttöaukosta moottorin lämmitessä. Lisää polttoainetta aina hyvin tuuletetussa paikassa. Varo läikyttämästä polttoainetta laitteen päälle. Jos näin käy, pyyhi se pois huolellisesti ja anna höyryjen haihtua ennen käynnistämistä. Vältä höyryn hengittämistä. Polttoainesäiliötä täytettäessä lähellä ei 24
