1 LANGATON LÄMPÖMITTARI No 7330 Käyttöohje SUOMEN LÄMPÖMITTARI OY 1

2 TOIMINNOT: Ripustusreikä LCD-näyttö Paristotilan kansi Näppäimet Pöytätuki 2

3 Radio-ohjattu kello (DCF-77) tai kvartsikello Päivämäärä Aikavyöhykkeen valinta ±12 tuntia Langaton tiedonsiirto taajuudella 868 MHz Ulkolämpötilan tiedonsiirto neljän sekunnin välein Lämpötila Celsius ( C) tai Fahrenheit ( F) asteikolla Sisä- ja ulkolämpötilan maksimi- ja minimiarvot pidemmältä ajalta Päivittäiset minimi- ja maksimi arvot Voidaan liittää jopa 3 ulkoanturia Paristosymboli Säädettävä LCD-näytön voimakkuus Pöytä- tai seinäasennus 3

4 Lähetin Lähettää ulkolämpötilan näyttöyksikköön taajuudella 868 MHz Lähettimessä on kaksi kanavaa: lähettimestä mitattava lämpötila ja lanka-anturin päästä mitattava lämpötila Säänkestävä kotelo Seinä- tai pöytäasennus Lanka-anturi Tämä pistoke on vain lanka-anturia varten. Älä kytke siihen muita johtoja. KAKSI-KANAVAINEN LÄHETIN Lähetin mittaa lämpötilan kahdesta paikasta; lähettimen sisältä ja lanka-anturin päästä. Nämä lukemat ovat näkyvät näyttöyksikössä kanavina 1 ja 2. Niiden lukemat vuorottelevat 4

5 lähettimen näytössä automaattisesti. Mikäli lanka-anturia ei ole kytketty, näytössä näkyy vain lähettimen sisäisen anturin lukema. Lähettimen sisäisen anturin lukema näkyy kanavalla 1 ja lanka-anturin lukema kanavalla 2. Lanka-anturi voidaan kytkeä lähettimeen käyttöönoton jälkeenkin. Näyttöyksikköä ja lähetintä ei tarvitse käynnistää uudelleen lanka-anturin kytkemisen jälkeen. Näyttöyksikkö havaitsee lanka-anturin automaattisesti, kun se on kytketty lähettimeen ja näyttää lukeman kanavalla 2. KÄYTTÖÖNOTTO: Käytettäessä yhtä lähetintä: 1. Asenna paristot ensin lähettimeen (kts. Paristojen asennus ). 2. Asenna paristot näyttöyksikköön 30 sekunnin kuluessa lähettimen paristojen asennuksesta. (kts. Paristojen asennus ). Kun paristot ovat paikallaan, kaikki LCD-näytön osat käyvät lyhyesti näytössä. Näyttöön jäävät sisälämpötila ja kello, joka näyttää aikaa 0:00. Jos ne eivät ilmesty näyttöön 60 sekunnin kuluessa, poista paristot ja odota vähintään 60 sekuntia ennen kuin laitat ne takaisin. 3. Kun paristot on asennettu, näyttöyksikkö alkaa vastaanottaa tietoa lähettimestä. 4. Jos lähettimeen on kytketty lanka-anturi, lämpötilojen pitäisi näkyä kanavilla 1 ja 2. Myös vastaanotto-symbolin pitäisi näkyä näytössä. Jos näin ei tapahdu kahden minuutin kuluessa, tulee paristot asentaa uudestaan. 5

6 Huom: Kanavalla 1 näkyy lähettimen sisäisen anturin lämpötila. Kanavalla 2 näkyy lanka-anturin lämpötila. Jos lanka-anturia ei ole kytketty, kanavalla 2 näkyy " - -". 5. Jotta lähettimen signaali taajuudella 868 MHz välittyy näyttöyksikköön mahdollisimman tehokkaasti, näyttöyksikön ja lähettimen välinen etäisyys saa olla korkeintaan 100 m. (kts. Lähettimen signaalin vastaanotto 868 MHz ) 6. Kun näyttöyksikkö on vastaanottanut ulkolämpötilan lähettimestä, se alkaa automaattisesti vastaanottaa radio-ohjatun kellon signaalia. Jos olosuhteet ovat hyvät, se vie noin 3-5 minuuttia mutta se voi kestää jopa 4 vuorokautta. HUOM! Radio-ohjattu kello toimii Suomessa usein huonosti johtuen pitkästä etäisyydestä Frankfurtiin, josta signaali lähetetään. Suosittelemme, että radioohjattu kello kytketään pois päältä ja aika asetetaan manuaalisesti. Käytettäessä kahta lähetintä 1. Poista paristot näyttöyksiköstä ja lähettimestä, mikäli olet jo ottanut lämpömittarin käyttöön yhdellä lähettimellä. Odota vähintään 60 sekuntia. 2. Asenna paristot ensimmäiseen lähettimeen. 3. Asenna paristot näyttöyksikköön 30 sekunnin kuluessa lähettimen paristojen asennuksesta. Kun paristot ovat paikallaan, kaikki LCD-näytön osat käyvät lyhyesti näytössä. Näyttöön jäävät sisälämpötila ja kello joka näyttää aikaa 0:00. Jos ne eivät 6

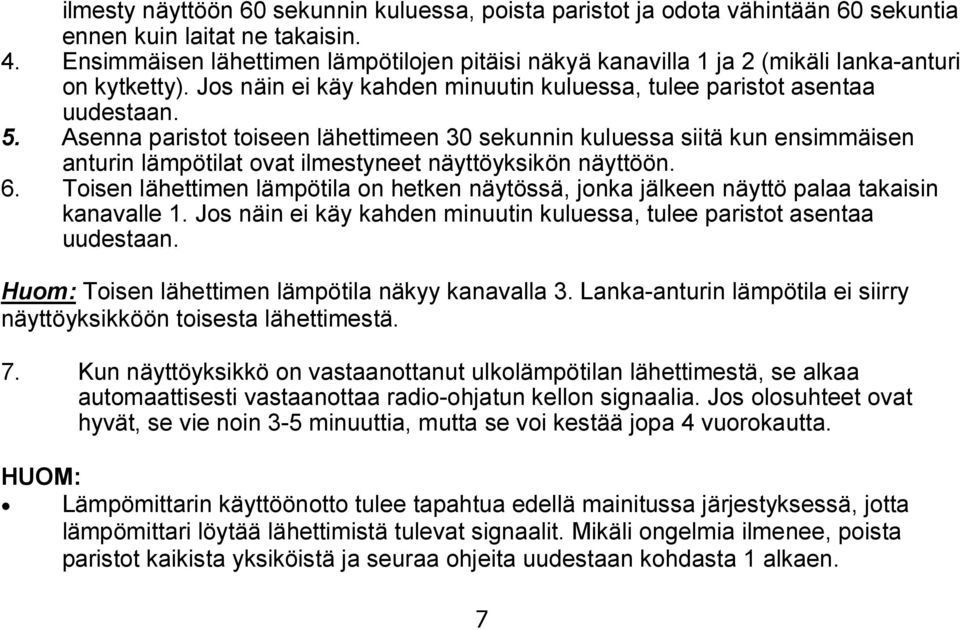

7 ilmesty näyttöön 60 sekunnin kuluessa, poista paristot ja odota vähintään 60 sekuntia ennen kuin laitat ne takaisin. 4. Ensimmäisen lähettimen lämpötilojen pitäisi näkyä kanavilla 1 ja 2 (mikäli lanka-anturi on kytketty). Jos näin ei käy kahden minuutin kuluessa, tulee paristot asentaa uudestaan. 5. Asenna paristot toiseen lähettimeen 30 sekunnin kuluessa siitä kun ensimmäisen anturin lämpötilat ovat ilmestyneet näyttöyksikön näyttöön. 6. Toisen lähettimen lämpötila on hetken näytössä, jonka jälkeen näyttö palaa takaisin kanavalle 1. Jos näin ei käy kahden minuutin kuluessa, tulee paristot asentaa uudestaan. Huom: Toisen lähettimen lämpötila näkyy kanavalla 3. Lanka-anturin lämpötila ei siirry näyttöyksikköön toisesta lähettimestä. 7. Kun näyttöyksikkö on vastaanottanut ulkolämpötilan lähettimestä, se alkaa automaattisesti vastaanottaa radio-ohjatun kellon signaalia. Jos olosuhteet ovat hyvät, se vie noin 3-5 minuuttia, mutta se voi kestää jopa 4 vuorokautta. HUOM: Lämpömittarin käyttöönotto tulee tapahtua edellä mainitussa järjestyksessä, jotta lämpömittari löytää lähettimistä tulevat signaalit. Mikäli ongelmia ilmenee, poista paristot kaikista yksiköistä ja seuraa ohjeita uudestaan kohdasta 1 alkaen. 7

8 Jos radio-ohjattu kello ei kymmenessä minuutissa ala toimia, syötä aika manuaalisesti. PARISTOJEN ASENNUS NÄYTTÖYKSIKKÖÖN: Näyttöyksikössä on kaksi AAA-paristoa (IEC LR3, 1.5 V). Asenna tai vaihda paristot seuraavalla tavalla. 1. Avaa paristotilan kansi. 2. Aseta paristot paikoilleen siten että + ja navat tulevat oikeaan suuntaan. 3. Aseta kansi takaisin paikoilleen. 8

9 PARISTOJEN ASENNUS LÄHETTIMEEN: Lähettimessä on kaksi AAA-paristoa (IEC LR3, 1.5 V). Asenna tai vaihda paristot seuraavalla tavalla 1. Avaa paristotilan kansi. 2. Aseta paristot paikoilleen siten että + ja navat tulevat oikeaan suuntaan. 3. Aseta kansi takaisin paikoilleen. HUOM! Asenna paristot ensin lähettimeen! Huom: Kun vaihdat paristot johonkin näyttöyksikköön tai lähettimeen, täytyy molemmat käynnistää uudestaan samassa järjestyksessä kuin käyttöönotossa. Tämä siksi, että lähetin lähettää tunnistuskoodin, kun se käynnistetään. Näyttöyksikön täytyy vastaanottaa ja tallettaa tämä koodi ensimmäisen kolmen minuutin aikana. 9

10 Paristot tulee vaihtaa säännöllisesti, jotta lämpömittari toimii mahdollisimman luotettavasti ja tarkasti. Toimita käytetyt paristot paristojen erilliskeräykseen. NÄPPÄIMET: Näyttöyksikkö toimii neljällä näppäimellä. + näppäin MIN/ MAX näppäin SET näppäin CH/- näppäin 10

11 SET näppäin Näppäimellä päästään tekemään seuraavat asetukset: LCD-näytön voimakkuus, Aikavyöhyke, radio-ohjatun kellon kytkentä päälle/pois päältä (RCC) ON/OFF, 12/24 h kello, Aika, Vuosi, Kuukausi, Päivä ja C/ F-valinta. MIN/ MAX näppäin Voidaan lukea pitkän ajan maksimi- ja minilämpötilat. Poistutaan Asetus-tilasta. Nollataan maksimi- ja minimimuistit. + näppäin Tehdään muutoksia moniin asetuksiin Valitaan näyttöön sekunnit tai kalenteri CH/- näppäin Tehdään muutoksia moniin asetuksiin Vaihdetaan ulkolämpötilan kanavaa 11

12 LCD-NÄYTTÖ JA ASETUKSET: Radio-ohjattu ajan vastaanotto Kello Sisälämpötila "Viikonpäivä + päivä" tai päivä + kuukausi" tai kellon sekunnit Näyttöyksikön paristo-symboli Sisälämpötilan minimi Sisälämpötilan maksimi Lähettimen kanava Lähettimen signaalin vastaanotto* Ulkolämpötilan minimi Ulkolämpötila Lähettimen paristo-symboli Ulkolämpötilan maksimi 12

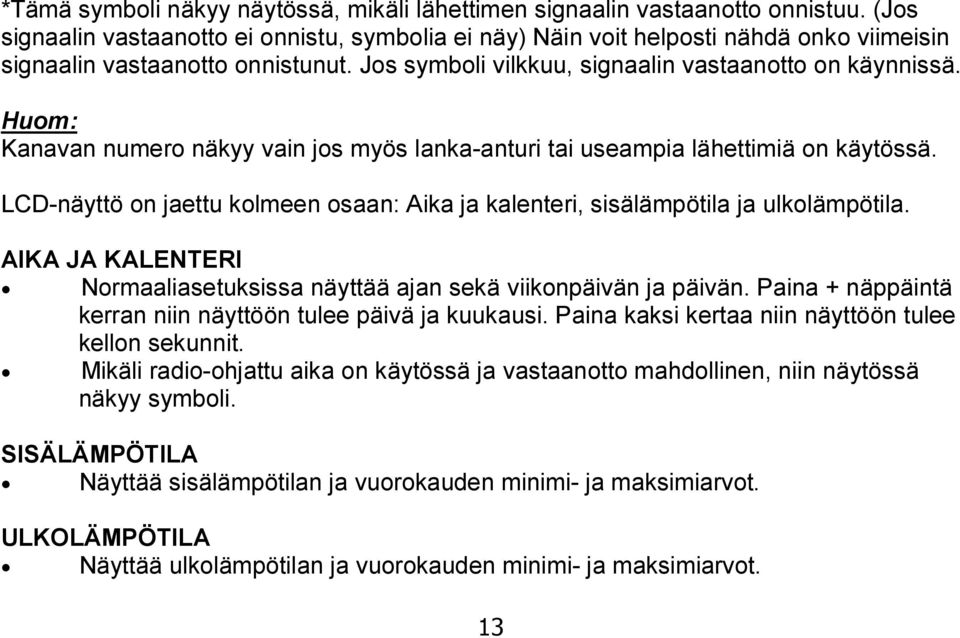

13 *Tämä symboli näkyy näytössä, mikäli lähettimen signaalin vastaanotto onnistuu. (Jos signaalin vastaanotto ei onnistu, symbolia ei näy) Näin voit helposti nähdä onko viimeisin signaalin vastaanotto onnistunut. Jos symboli vilkkuu, signaalin vastaanotto on käynnissä. Huom: Kanavan numero näkyy vain jos myös lanka-anturi tai useampia lähettimiä on käytössä. LCD-näyttö on jaettu kolmeen osaan: Aika ja kalenteri, sisälämpötila ja ulkolämpötila. AIKA JA KALENTERI Normaaliasetuksissa näyttää ajan sekä viikonpäivän ja päivän. Paina + näppäintä kerran niin näyttöön tulee päivä ja kuukausi. Paina kaksi kertaa niin näyttöön tulee kellon sekunnit. Mikäli radio-ohjattu aika on käytössä ja vastaanotto mahdollinen, niin näytössä näkyy symboli. SISÄLÄMPÖTILA Näyttää sisälämpötilan ja vuorokauden minimi- ja maksimiarvot. ULKOLÄMPÖTILA Näyttää ulkolämpötilan ja vuorokauden minimi- ja maksimiarvot. 13

14 DCF-77 RADIO-OHJATTU KELLO: Näyttää ajan Cesium Atomic kellosta jota operoi Physikalisch Technische Bundesanstalt Braunschweig. Kellon poikkeama on alle sekunti miljoonassa vuodessa. Aika on koodattu ja lähetetään Mainflingenistä lähellä Frankfurtia taajuudella DCF-77 (77.5 khz). Signaalin kantavuus on noin 1500 km, joten Suomessa se ei aina toimi. Lämpömittari vastaanottaa signaalin ja näyttää tarkkana sen kesä- tai talviaikana Kun näyttöyksikkö on vastaanottanut lähettimiensä ulkolämpötilat, se alkaa vastaanottaa DCF-signaalia. Kun DCF-symboli vilkkuu näyttöyksikön yläreunassa, mittari on havainnut signaalin ja vastaanottaa sitä. Kun aika on vastaanotettu symboli lakkaa vilkkumasta ja aika näkyy näytössä. Jos symboli vilkkuu mutta aika ei ilmesty näyttöön, tai jos symbolia ei näy ollenkaan, huomaa seuraava: Näyttöyksikön läheisyydessä ei saa olla häiritseviä tekijöitä kuten tietokoneen näyttö tai televisio. Etäisyys muihin laitteisiin tulee olla vähintään 1,5-2 metriä. Paksut betoniseinät saattavat estää signaalin vastaanottamisen. Laita näyttöyksikkö lähelle ikkunaa, ja suuntaa etu- tai takapuoli Frankfurtiin. 14

15 MANUAALISET ASETUKSET: Seuraavat asetukset voidaan tehdä asetus-tilassa: LCD-näytön voimakkuus Aikavyöhyke Radio-ohjatun kellon kytkeminen pois päältä/päälle Kellon näyttö 12/24 tuntia Manuaalinen ajan asetus Kalenteri (Vuosi, Kuukausi, päivä) C/ F asteikon valinta Pidä SET näppäintä alhaalla kolmen sekunnin ajan päästäksesi asetus-tilaan: LCD-NÄYTÖN VOIMAKKUUDEN MUUTTAMINEN vilkkuu 15

16 LCD-näytön kontrastia voidaan säätää kahdeksalle eri tasolle (0-7) tarpeen mukaan. Oletusvoimakkuutena on LCD 4. Asetusta muutetaan seuraavasti: 1. Yllä oleva kuva LCD 4 vilkkuu näytössä. Paina + tai CH/- näppäintä valitaksesi halutun kontrastin. 2. Paina SET vahvistaaksesi valinnan ja siirtyäksesi aikavyöhykkeen asettamiseen, tai paina MIN/MAX näppäintä päästäksesi pois asetus-tilasta. AIKAVYÖHYKKEEN ASETTAMINEN: vilkkuu Aikavyöhykkeen oletuksena on 0 h. Tällöin kello näyttää Frankfurtista lähetettävää aikaa. Suomessa tähän aikaan pitää lisätä yksi tunti. 1. Aseta aikavyöhyke näppäimillä + ja CH/-. 2. Paina SET vahvistaaksesi valinnan ja siirtyäksesi radio-ohjatun kellon aktivoimiseen, tai paina MIN/MAX näppäintä päästäksesi pois asetus-tilasta. 16

17 RADIO-OHJATUN KELLON AKTIVOIMINEN vilkkuu Alueilla joissa radio-ohjatun signaalin vastaanottaminen ei onnistu, voidaan toiminto kytkeä pois päältä ja aika asettaa manuaalisesti. 1. ON ja signaalin vastaanoton symboli vilkkuvat näytössä. 2. Paina + tai CH/- näppäintä, jolloin näyttöön ilmestyy OFF. 3. Paina SET vahvistaaksesi valinnan ja siirtyäksesi kellon asetuksiin, tai paina MIN/MAX näppäintä päästäksesi pois asetus-tilasta. Huom: Kun radio-ohjattu kello on kytketty pois päältä, laite ei edes yritä vastaanottaa signaalia, eikä symbolia näy näytössä. 17

18 12/24 TUNNIN KELLO vilkkuu h tai 24 h vilkkuu näytössä. (oletus 24 h) 2. Paina + tai CH/- valitaksesi halutun näyttötavan. 3. Paina SET vahvistaaksesi valinnan ja siirtyäksesi manuaaliseen ajan asetukseen, tai paina MIN/MAX näppäintä päästäksesi pois asetus-tilasta. Huom: Kun valitaan 24 tunnin näyttö, kalenteri näkyy muodossa päivä + kuukausi. Kun valitaan 12 tunnin näyttö, kalenteri näkyy muodossa kuukausi + päivä. 18

19 MANUAALINEN AJAN ASETTAMINEN Jos ei voida käyttää radio-ohjattua kelloa, voidaan aika asettaa manuaalisesti. Kello toimii silloin kuten normaali kvartsikello. Tunnit (vilkkuu) Minuutit (vilkkuu) 1. Tunnit vilkkuvat näytössä. 2. Aseta tunnit + ja CH/- näppäimiä käyttäen ja paina sitten SET siirtyäksesi asettamaan minuutteja. 3. Minuutit vilkkuvat näytössä. Aseta minuutit + ja CH/- näppäimiä käyttäen. 4. Paina SET vahvistaaksesi valinnan ja siirtyäksesi kalenterin asetuksiin, tai paina MIN/MAX näppäintä päästäksesi pois asetus-tilasta. 19

20 KALENTERIN ASETUKSET Vuosi "Päivä, kuukausi." (24tunnin kello) "Kuukausi, päivä" (12 tunnin kello) Kun laite käynnistetään, on oletuspäiväyksenä Kun radio-ohjatun kellon signaali vastaanotetaan, päiväys muuttuu automaattisesti. Jos radio-ohjattu kello ei ole käytössä, voidaan päiväys asettaa manuaalisesti: 1. Vuosi vilkkuu näytössä. Aseta oikea vuosi + ja CH/- näppäimiä käyttäen. Käytössä on vuodet Paina SET siirtyäksesi kuukauteen. 2. Kuukausi vilkkuu näytössä. Aseta oikea kuukausi + ja CH/- näppäimiä käyttäen. Paina sitten SET siirtyäksesi päivään. 3. Päivä vilkkuu näytössä. Aseta oikea päivä käyttäen + ja CH/- näppäimiä. 4. Paina SET vahvistaaksesi valinnan ja siirtyäksesi asteikon valintaan, tai paina MIN/MAX näppäintä päästäksesi pois asetus-tilasta. 20

21 Huom: Viikonpäivä näkyy automaattisesti oikein kun olet asettanut päiväyksen. C/ F ASTEIKON VALINTA vilkkuu Oletusasteikkona on C (Celsius). Jos haluat valita Fahrenheit-asteikon tee seuraavasti: 1. F tai C vilkkuu näytössä. Valitse haluttu asteikko + ja CH/- näppäimillä. 2. Kun asteikko on valittu, paina SET vahvistaaksesi valinnan ja poistuaksesi asetustilasta. 21

22 SISÄLÄMPÖTILA: Sisälämpötila näkyy näytön keskiosassa. Sisälämpötilan symboli Sisälämpötila ULKOLÄMPÖTILA: Ulkolämpötila näkyy näytön alaosassa. Ulkolämpötilan symboli Ulkolämpötila 22

23 MAKSIMI- JA MINIMILÄMPÖTILOJEN LUKEMINEN: 1. Paina kerran MIN/MAX näppäintä, jolloin sisälämpötilan minimiarvo alkaa vilkkua näytössä. Näytön yläreunassa vilkkuu kellonaika ja päiväys jolloin tämä lämpötila on tallennettu. Sisälämpötilan symboli Aika ja päivämäärä jolloin lukema on tallennettu Sisälämpötilan minimiarvo 23

24 2. Paina MIN/MAX näppäintä toisen kerran niin näyttöön ilmestyy sisälämpötilan maksimiarvo ja päivämäärä. 3. Paina MIN/MAX näppäintä kolmannen kerran niin näyttöön ilmestyy ulkolämpötilan minimiarvo ja päivämäärä. Aika ja päivämäärä jolloin lukema on tallennettu Ulkolämpötilan symboli Ulkolämpötilan kanava. Ulkolämpötilan maksimiarvo 24

25 4. Paina MIN/MAX näppäintä neljännen kerran niin näyttöön ilmestyy ulkolämpötilan maksimiarvo ja päivämäärä. MINIMI- JA MAKSIMIARVOJEN NOLLAUS 1. Paina MIN/MAX näppäintä kerran, jolloin näyttöön tulee sisälämpötilan minimiarvo.. 2. Paina MIN/MAX näppäintä ja pidä sitä alhaalla noin kolmen sekunnin ajan. Sisä- ja ulkolämpötilan minimi- ja maksimiarvot nollautuvat ja näyttöön tulee vallitsevat lämpötilat, aika ja päiväys. 3. Paina MIN/MAX vielä kolme kertaa palataksesi normaalinäyttöön. Huom: Kaikki sisä- ja ulkolämpötilojen minimi- ja maksimiarvot nollautuvat samalla kertaa. 25

26 PÄIVITTÄISET MINIMI- JA MAKSIMIARVOT Normaalinäytössä näkyvät päivittäiset minimi- ja maksimi lämpötilat sekä sisällä että ulkona. Sisälämpötilan minimiarvo Sisälämpötilan maksimiarvo Kanava Kanavan minimiarvo Kanavan maksimiarvo 26

27 Paina CH näppäintä vaihtaaksesi näyttöön eri kanavan. Tällöin näytössä näkyy myös kanavan päivittäinen minimi- ja maksimilämpötila. HUOM: Päivittäiset minimilämpötilat nollautuvat automaattisesti joka päivä klo Maksimilämpötilat nollautuvat automaattisesti joka päivä klo Maksimi- ja minimilämpötilat tallentuvat 0,5 ºC tarkkuudella, vaikka mittarin resoluutio muuten on 0,1 ºC. LÄHETTIMEN SIGNAALIN VASTAANOTTO 868 MHz Näyttöyksikön pitäisi vastaanottaa lähettimen signaali 5 minuutin kuluessa käyttöönotosta. Mikäli signaali ei tule perille viiden minuutin jälkeen (näytössä näkyy ), tarkista seuraavat asiat: 27

28 1. Näyttöyksikön ja lähettimen etäisyys muista laitteista kuten tietokoneen näytöstä tai televisiosta pitää olla vähintään 1,5-2 metriä. 2. Vältä näyttöyksikön asettamista metallisten ikkunanpielien välittömään läheisyyteen. 3. Muiden langattomien laitteiden käyttö samalla taajuudella (868MHz) voi estää signaalin lähettämisen ja vastaanottamisen. 4. Myös naapureiden käyttämät laitteet samalla taajuudella 868MHz voivat häiritä signaalia. Huom: Kun näyttöyksikkö on vastaanottanut signaalin ja lähettimen lämpötila näkyy näytössä, älä enää avaa paristotilan kantta, ettei laite vahingossa käynnistyy uudestaan. Jos näin käy, täytyy molemmat yksiköt käynnistää uudestaan. Signaalin kantavuus on n. 100 metriä avoimessa tilassa. Kantavuus riippuu kuitenkin välissä olevista esteistä ja muista häiriötekijöistä. Jos signaali ei tule perille, siirrä yksiköt lähemmäksi toisiaan ja käynnistä ne uudestaan. Huomioi myös, että tiedon siirto kovilla pakkasilla saattaa vaikeutua paristojen tehon heiketessä, mikäli lähetin on ulkona. Paristojen kunto ja yksiköiden etäisyys toisistaan vaikuttavat myös asiaan. 28

29 NÄYTTÖYKSIKÖN ASENNUS: Näyttöyksikkö voidaan ripustaa seinälle tai se voi seistä tasaisella alustalla. Seinäasennus Valitse suojainen paikka. Vältä kosteutta tai suoraa auringonpaistetta. Ennen kuin asennat laitteen seinälle, tarkista että signaali tulee perille juuri valittuun paikkaan. 1. Kiinnitä ruuvi seinään (ei sisälly pakkaukseen). Jätä ruuvinpää noin 5 mm seinästä. 2. Taita pöytätuki sisään ja ripusta näyttöyksikkö ruuviin. 29

30 Pöytäasennus Pöytätuen avulla näyttöyksikkö voi seistä tasaisella alustalla. LÄHETTIMEN ASENNUS: Lähettimen mukana on pidike jolla lähetin voidaan asentaa seinälle kahdella ruuvilla, tai se voi seistä tasaisella alustalla. Huom! Asenna lähetin suojaiseen paikkaan, ei suoraan vesisateeseen. 30

31 Seinäasennus: 1. Kiinnitä pidike seinään mukana seuraavilla ruuveilla. 2. Kiinnitä lähetin pidikkeeseen. Huom: Ennen kuin kiinnität pidikkeen seinään, tarkista että signaali tulee perille juuri tästä paikasta. Mikäli signaalin vastaanottaminen ei onnistu, siirrä lähetintä. TÄRKEÄÄ: Äärimmäiset lämpötilat tai kovat iskut voivat vahingoittaa lämpömittaria ja vääristää mittaustuloksia. Puhdistaessasi lämpömittaria käytä pehmeää liinaa. Pesuaineet ja liuottimet voivat vahingoittaa laitetta. 31

32 Älä upota laitetta veteen. Poista vanhat paristot välittömästi etteivät ne vuoda ja vahingoita laitetta. Korvaa ne vain uusilla käyttämättömillä paristoilla. Älä yritä korjata laitetta itse. Laitteen avaaminen ja sisäosiin koskeminen voi vahingoittaa mittaria, ja purkaa takuun. Ota yhteyttä ostopaikkaan tai maahantuojaan. TEKNINEN ERITTELY: Lämpötilan mittausalue: Sisälämpötila: 0ºC..+60ºC, näytössä näkyy OF.L jos lämpötila on alueen ulkopuolella Ulkolämpötila: -40ºC..+60 ºC, näytössä näkyy OF.L jos lämpötila on alueen ulkopuolella Huom. Tiedon siirto kovilla pakkasilla saattaa vaikeutua paristojen tehon heiketessä, mikäli lähetin on ulkona. Paristojen kunto ja yksiköiden etäisyys toisistaan vaikuttavat myös asiaan. Lankaanturia käytettäessä tätä ongelmaa ei ole. Resoluutio: 0,1 ºC 32

33 Tiedonsiirron jakso: Sisälämpötila: Ulkolämpötila: 15 sekuntia n. 4 sekuntia Paristot: Näyttöyksikkö: 2 x AAA, IEC, LR3, 1.5V Lähetin: 2 x AAA, IEC, LR3 1.5V Paristojen käyttöikä: n. 12 kuukautta Mitat Näyttöyksikkö: 95 x 18.8 x 136 mm Lähetin: 41 x 19 x 128 mm Suomen Lämpömittari Oy vakuuttaa täten, että lämpömittari no 7330 tyyppinen laite on direktiivin 1999/5/EY oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen mukainen. Vakuutuksen voi pyytää osoitteesta: nieppola@suomenlampomittari.fi 33
