1 MaitoMestari mallisto 1

2 Logistiikka 2

3 Suunnittelu ja mitoitukset - Suunnittelun lähtökohtana on ollut muodostaa harkittu kustannustehokas kokonaisuus - Lisäksi suunnittelussa on huomioitu uusimmat mitoitukset ja eläinten hyvinvointiin liittyvät vaatimukset 3

4 Suunnittelupaketti sisältää: - Pääpiirustukset - Rakennepiirustukset - Sähkö-ja LVI suunnitelmat - Kustannusarvion Laaja suunnittelupaketti Laaja suunnittelupaketti ympäristö- ja rakennuslupaa sekä tukihakemuksia varten. 4

5 Miksi MaitoMestaripihatto Kustannukset tiedät mitä hankkeesi maksaa Valmiit suunnitelmat n. 3 viikkoa päätöksestä Järkevä tilankäyttö kustannustehokas Useita vaihtoehtoja toiminnan ja tekniikan osalta Muunneltavuus, laajentaminen moduulirakenne Standardimittaiset rakenneosat toimitusvarmuus soveltuvuus keskenään asennuksen nopeus Selkeät toimitus-sisällöt ja ohjeistukset varmuus ostetun sisällöstä Helppo hankkia Ammattilaiset hoitavat hankkeen puolestasi Nopea rakentaa Valmiiksi suunnitellut hankinnat 5

6 Rakentaminen MaitoMestari pihatoissa on ammattilaisten tiimi huolehtimassa projektistasi Työmaalla tarvitaan asiakkaalta valvoja, joka on ajamassa asiakkaan etuja. MaitoMestari tiimiin kuuluvat vastaavamestari, työmaanjohto (nokkamiehet), pääsuunnittelija ja projektinjohto 6

7 Projektin hallinta Rakennusprojektin hallinta: 1. Suunnitelmilla luotettavasti rahoituspäätös ja ympäristölupa 2. Selkeät sopimusasiakirjat 3. Ammattitaitoinen työmaaorganisaatio, jonka tukena asiakkaan oma valvoja 4. Hyvän rakennustavan mukainen urakointi 5. Laadukkaat ennalta sovitut rakennusosat ja tarvikkeet 6. Aikataulun ja toimitusten hallinta ammattilaisten käsissä 7. Laadun varmistus työvaiheittain ja takuuaikana 8. Vähän huoltoa vaativat rakenneratkaisut 9. Laajennettavuus ja muunneltavuus 10. Turvallinen kokonaispaketti, jossa riskitekijät on minimoitu 7

8 Rakenneratkaisuja ja detaljit Rakenteiden valinnassa noudatamme Maa- ja metsätalousministeriön uusimpia ohjeita. Palomääräykset yms. Rakenteissa suosimme kotimaisen teollisuuden valmistamia tuotteita 8

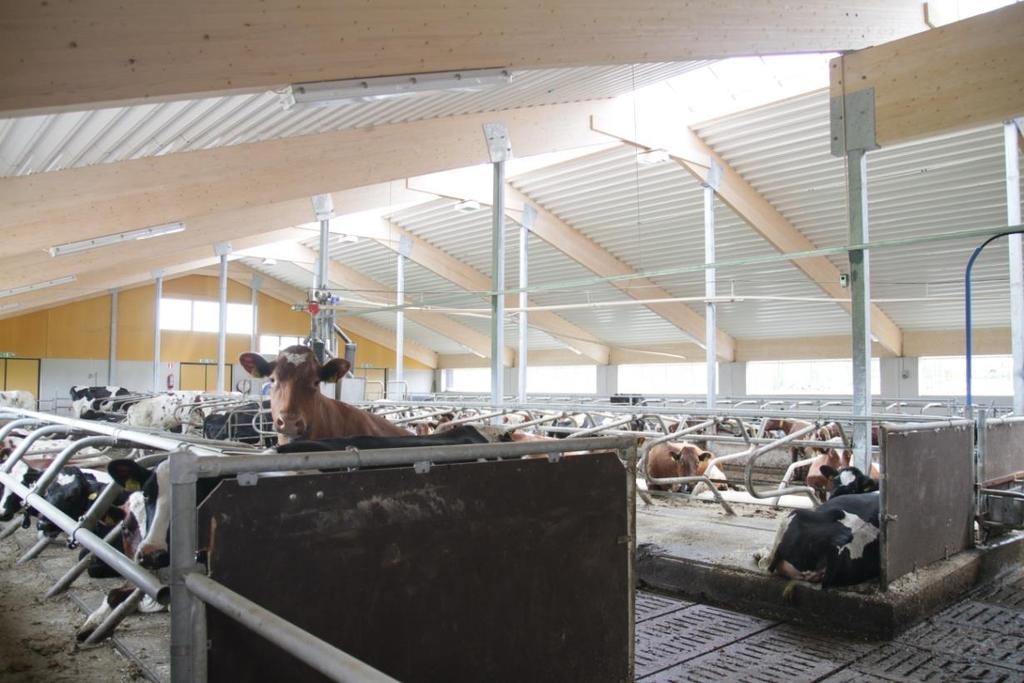

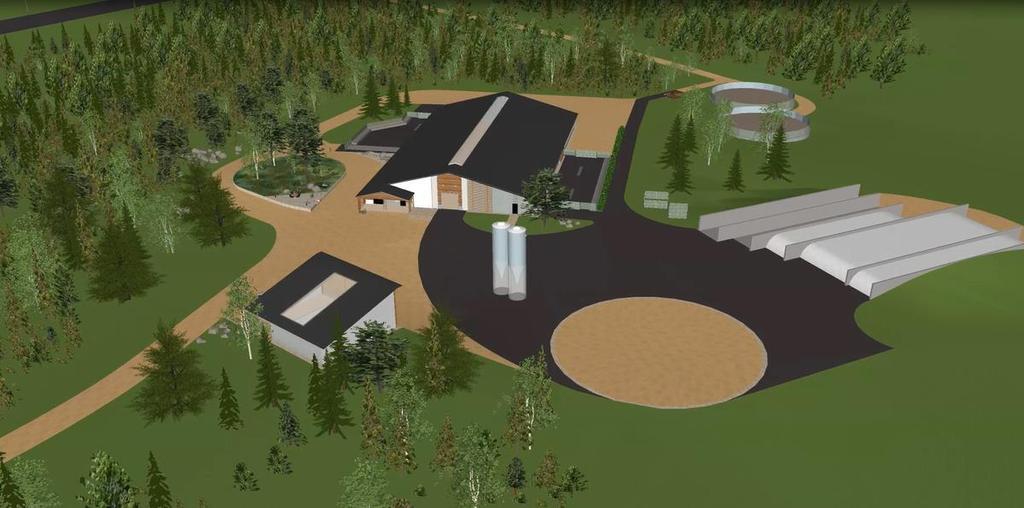

9 MaitoMestari-mallisto tarjoaa asiakkaalle useita vaihtoehtoja, niin rakennuksen kuin teknisten laitteidenkin valintaan. Moduulirakenteiden ansiosta myös kokoluokka on muunneltavissa tilatarpeiden mukaan. MaitoMestari-mallisto Standardimittaisilla rakenneosilla rakentaminen sekä asentaminen on nopeaa ja vaivaton. 9

10 MaitoMestariAsema 103 lehmäpaikkaa ja 16-paikkainen lypsyasema 10

11 MaitoMestariTrio 199 lehmäpaikkaa ja kolme GEA Monobox lypsyrobottia 11

12 MaitoMestariMono 74 lehmäpaikkaa ja yksi GEA Monobox lypsyrobotti 12

13 MaitoMestariDuo 142 lehmäpaikkaa ja kaksi GEA Monobox lypsyrobottia 13

14 MaitoMestariQuattro 280 lehmäpaikkaa ja neljä GEA Monobox lypsyrobottia 14

15 Tekniset ratkaisut Ruokinta: Aperuokinta tr. vaunulla leveä pöytä Lannanpoisto: Avokourut koneellinen lannanpoisto Lypsy: Lypsyasema Robotti Valaistus: Triplex Led valaisimet Parret: 2D optima makuuparret Parsipedit Juomalaitteet: Kipattava juottoallas, seinämalli (rst) Kerbl E21 juomakuppi Ilmanvaihto: Valoharja Verhot, Lumitherm, kennoikkunat 15

16 Yhteensopivat rakenneosat Rakennuspaketin toimitussisältö: Pilarianturat ja anturalaatat Lietekuiluelementit Teräksiset kannatuspilarit Liimapuu / betoni runkorakenteet Elementtiseinät Kattorakenteet Valoharja / Hormit eläintilan osalle Väliseinät ja anturalaatat Nosto / taitto-ovet, ulko-ovet ja väliovet Päätykolmiot; valokenno 16

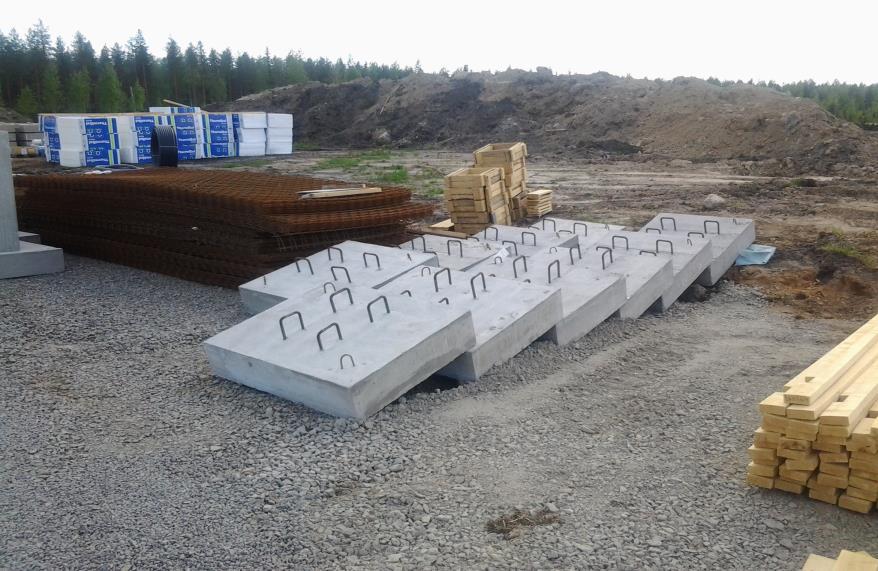

17 Anturalaatat ja pilarianturat Elementteinä toimitettavat anturat 17

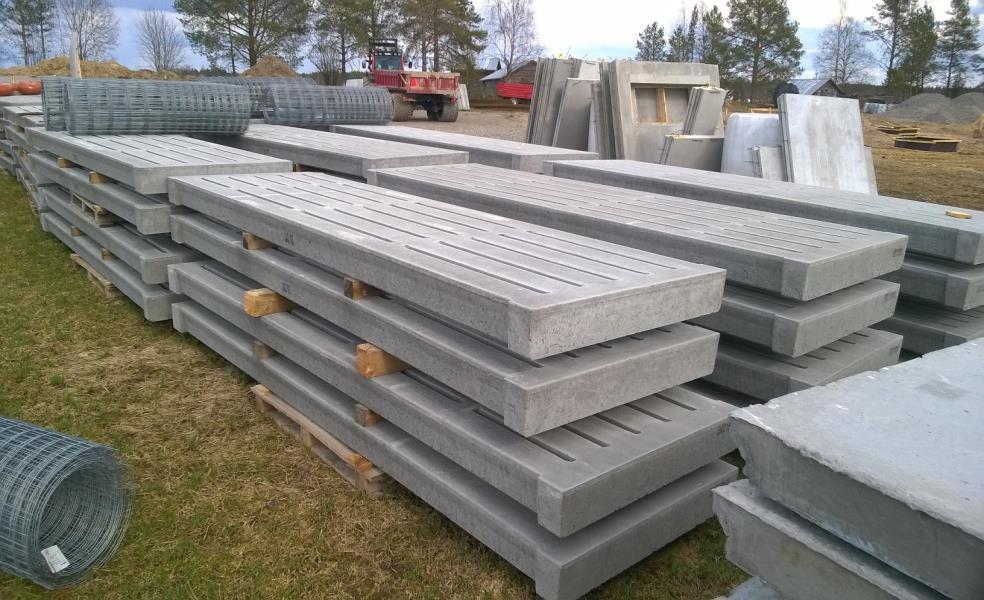

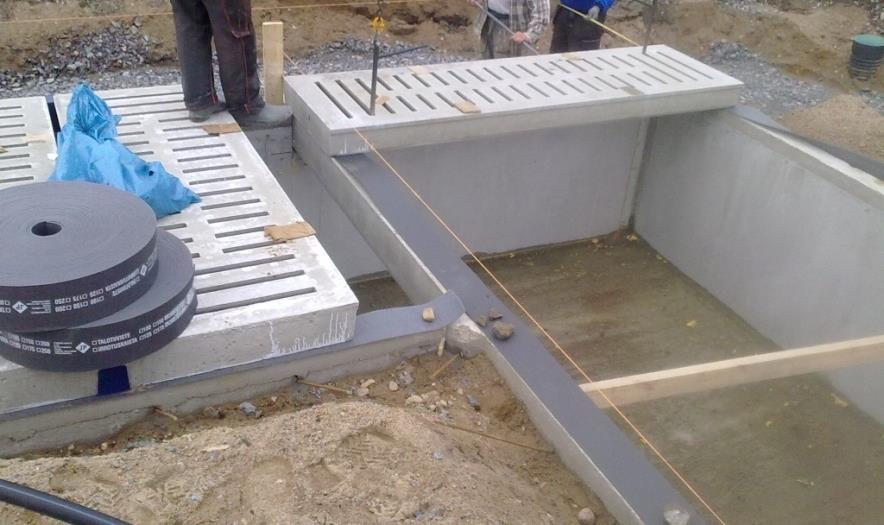

18 Lietekuilut Lietekuilut asennetaan ennen rungon asennusta. Ritiläpalkit asennetaan ennen seinäasennuksia. 18

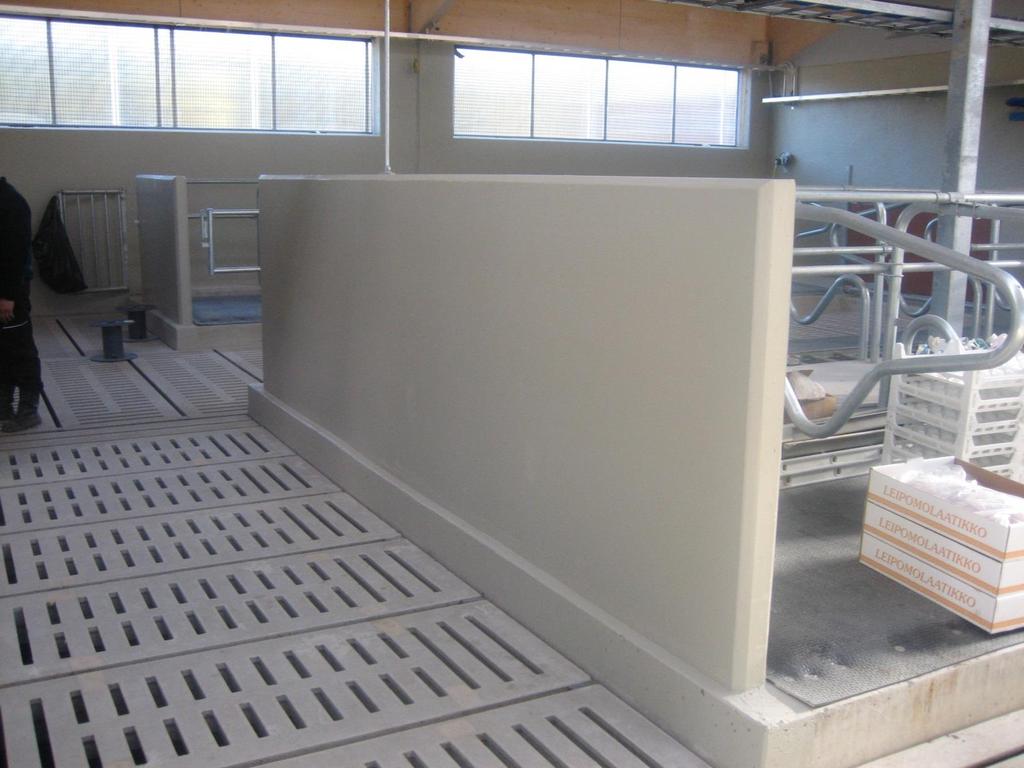

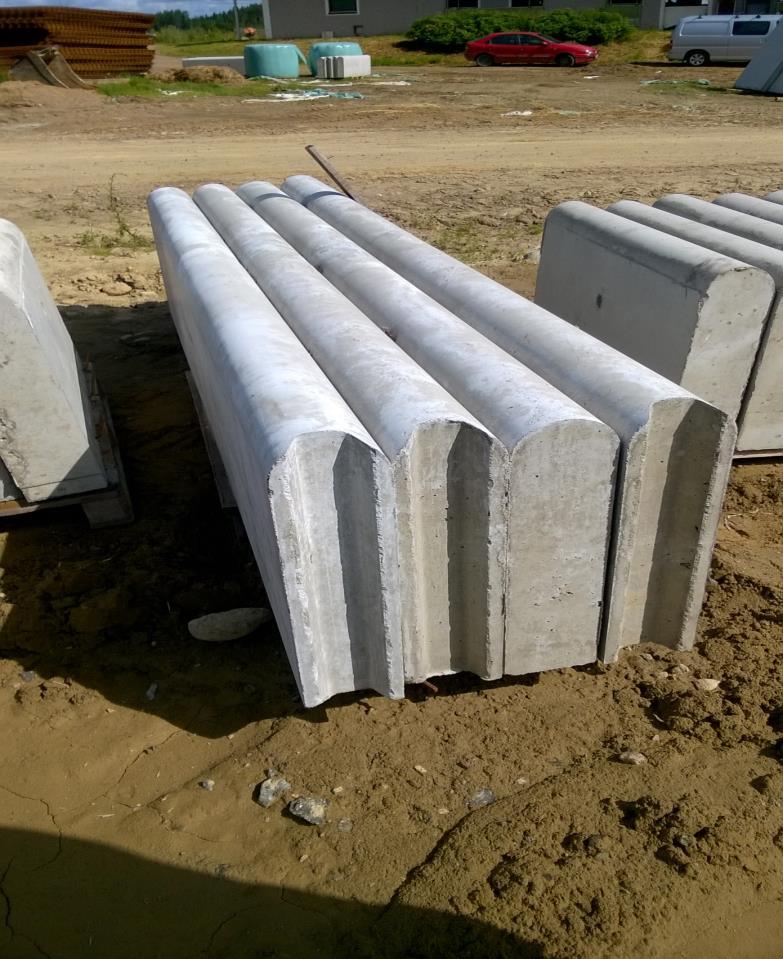

19 Betoniset päätyparrenerottajat Päätyparrenerottajat 19

20 Ruokintaeste-elementit Betoniset ruokintaeste-elementit 20

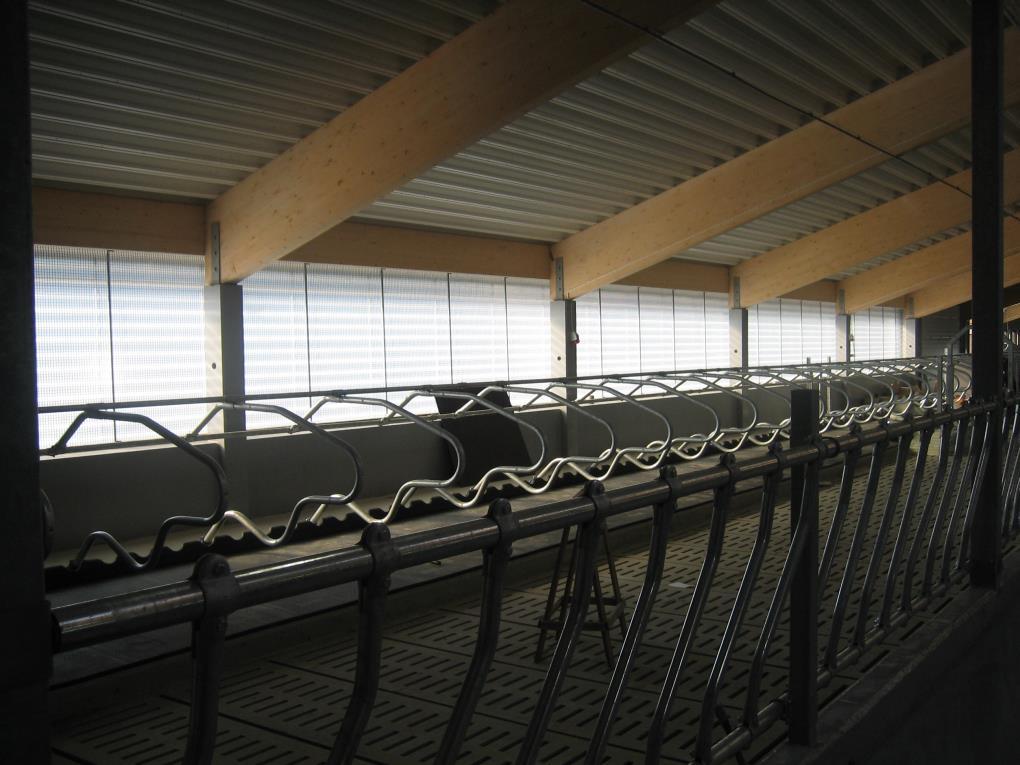

21 Pilarit ja liimapuurunko Betonipilarit ulkoseinälinjalla Teräspilarit keskilinjoilla Liimapuupalkit 21

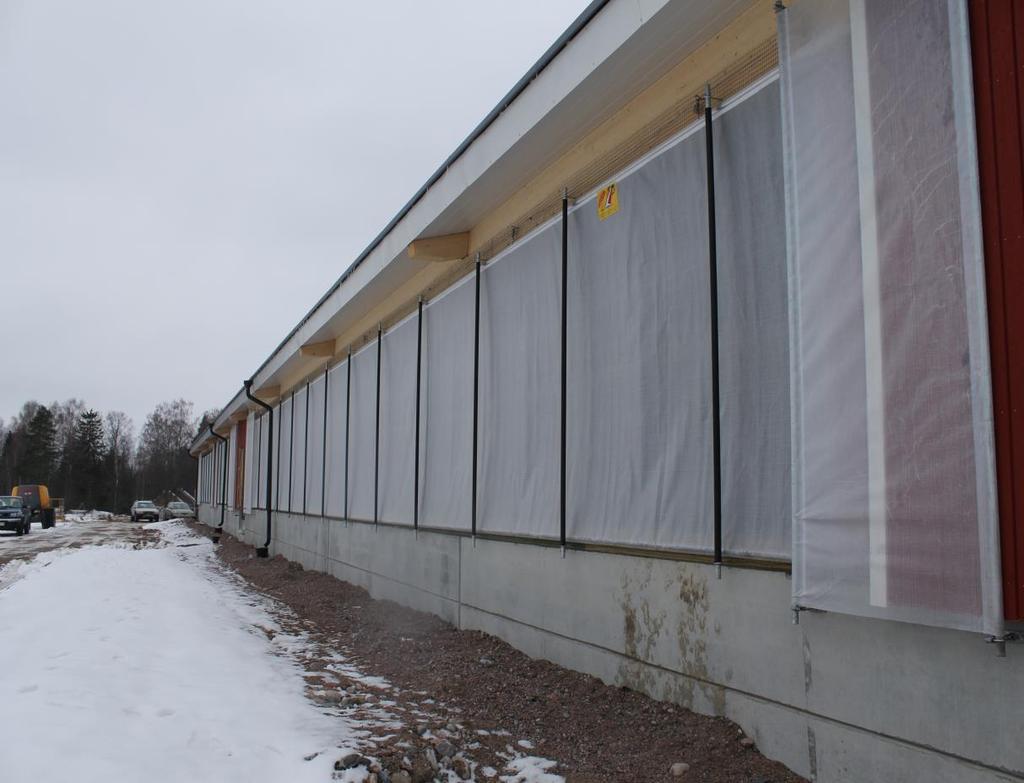

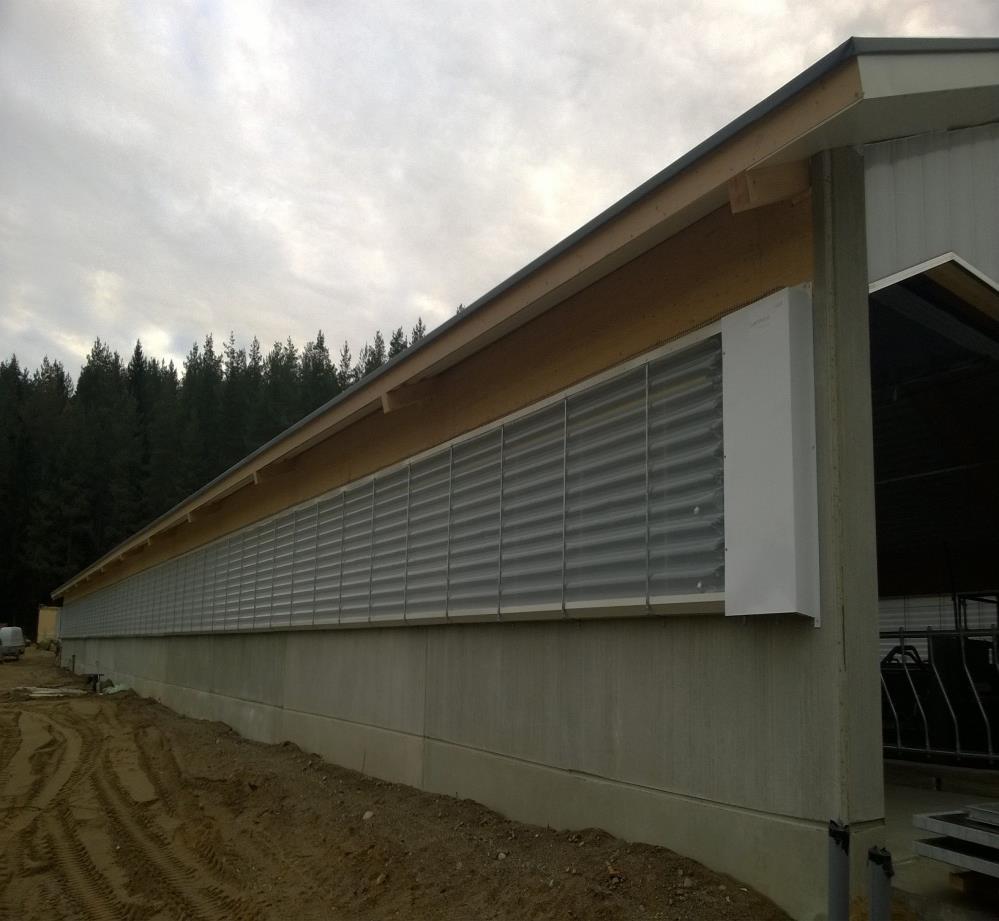

22 ILMANVAIHTO - Verhot 22

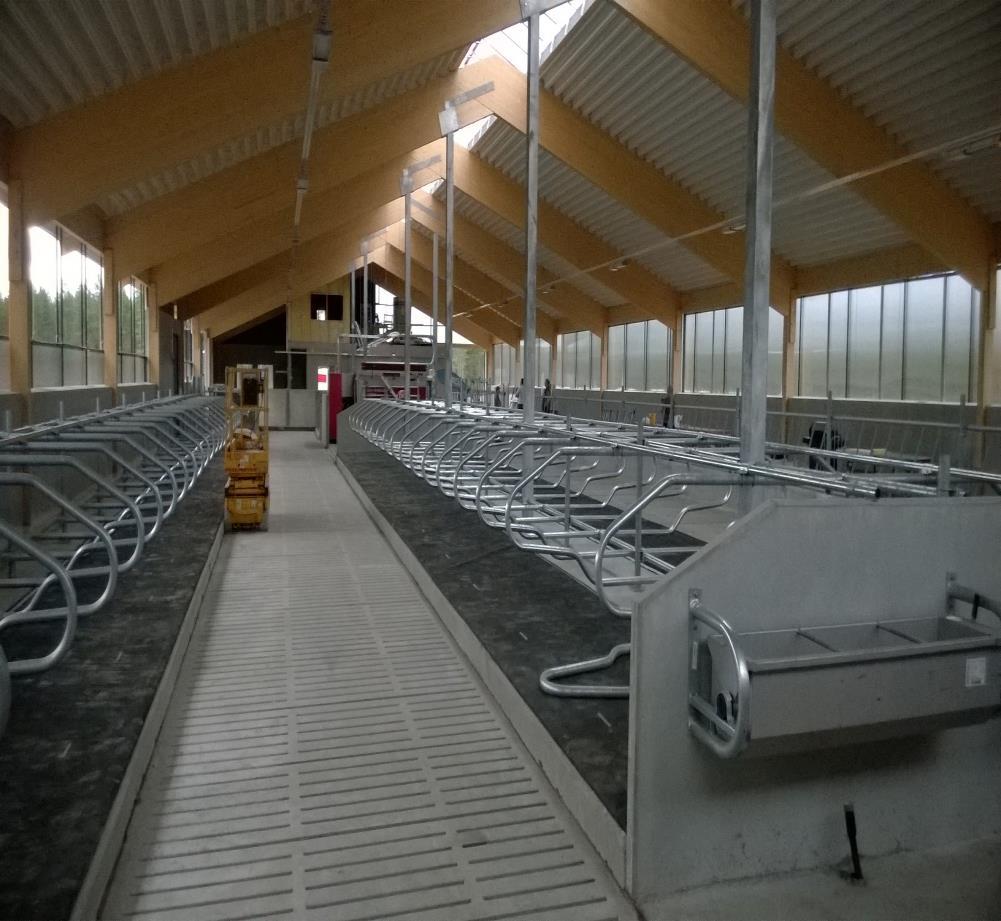

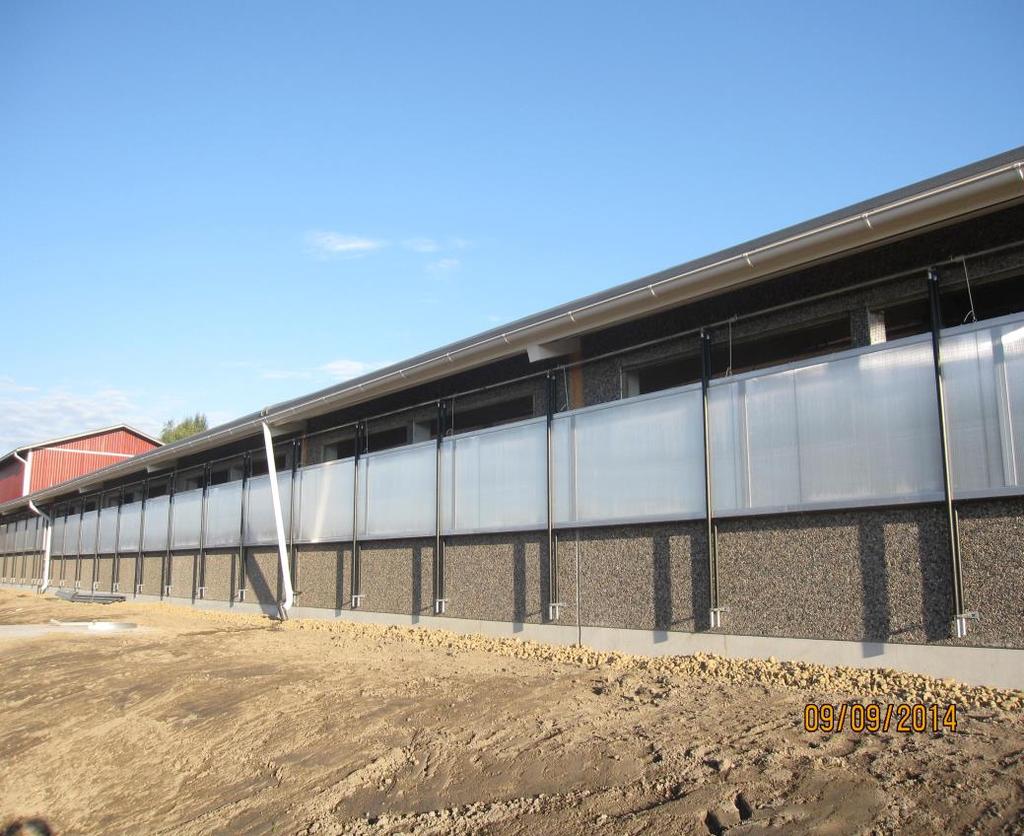

23 ILMANVAIHTO - Kennolevyt 23

24 ILMANVAIHTO - Ilmapatjat 24

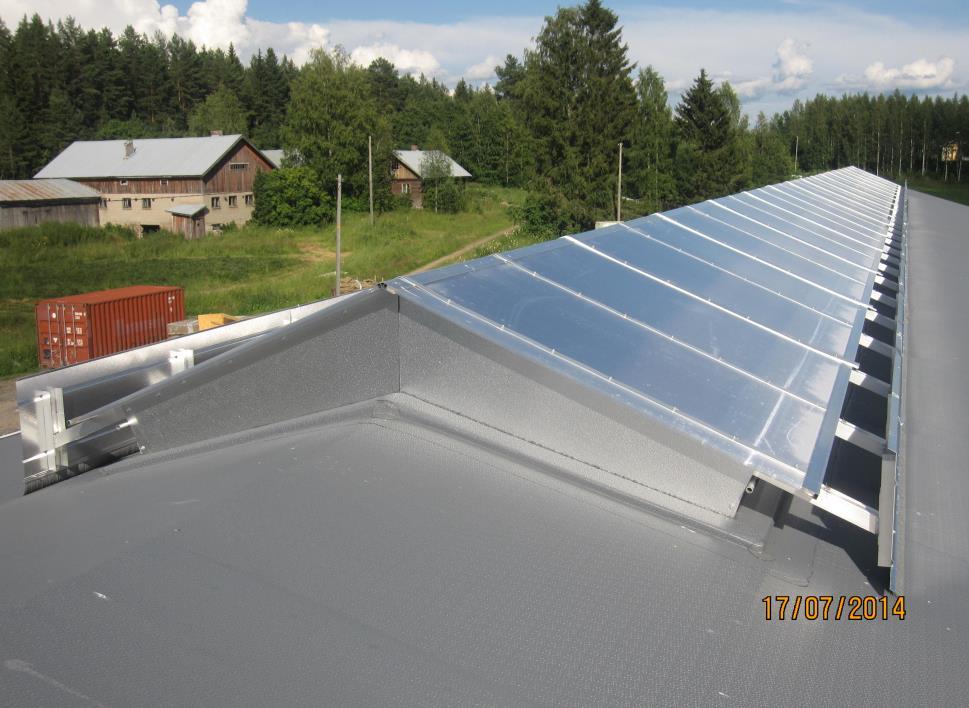

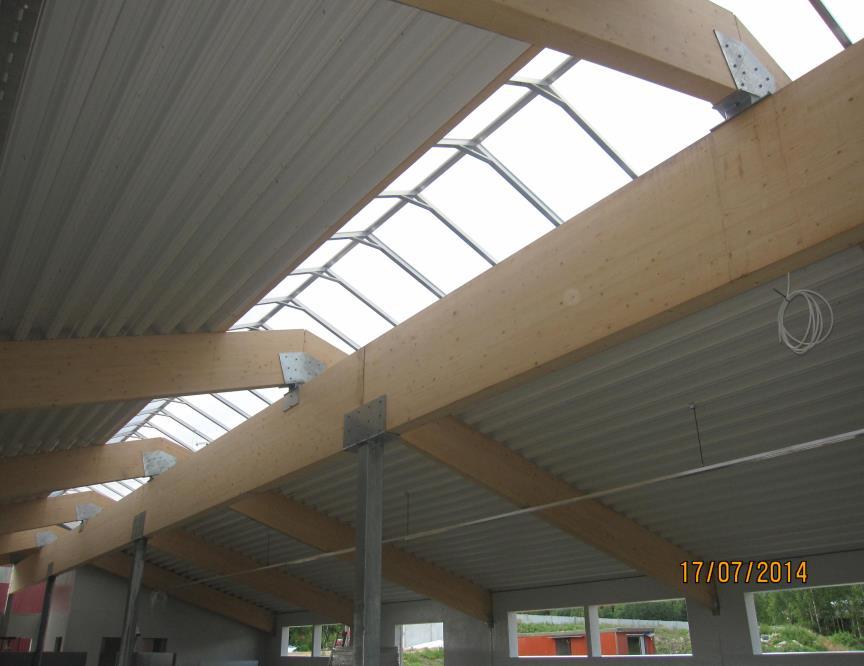

25 Valoharja Ominaisuudet: - Pihaton poistoilmanvaihto - Luonnonvalo (leveät rakennukset) - Hyväksytty savunpoisto - Kattorakenne harjalla 25

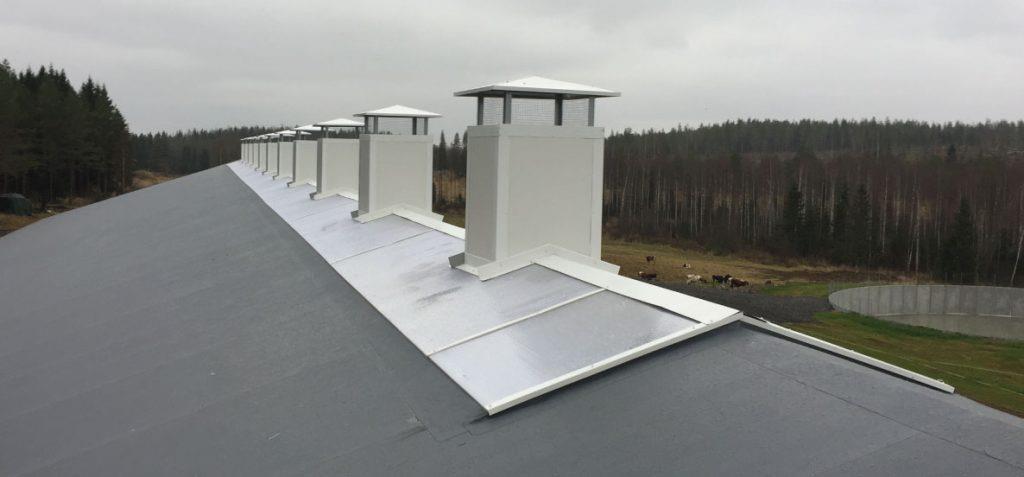

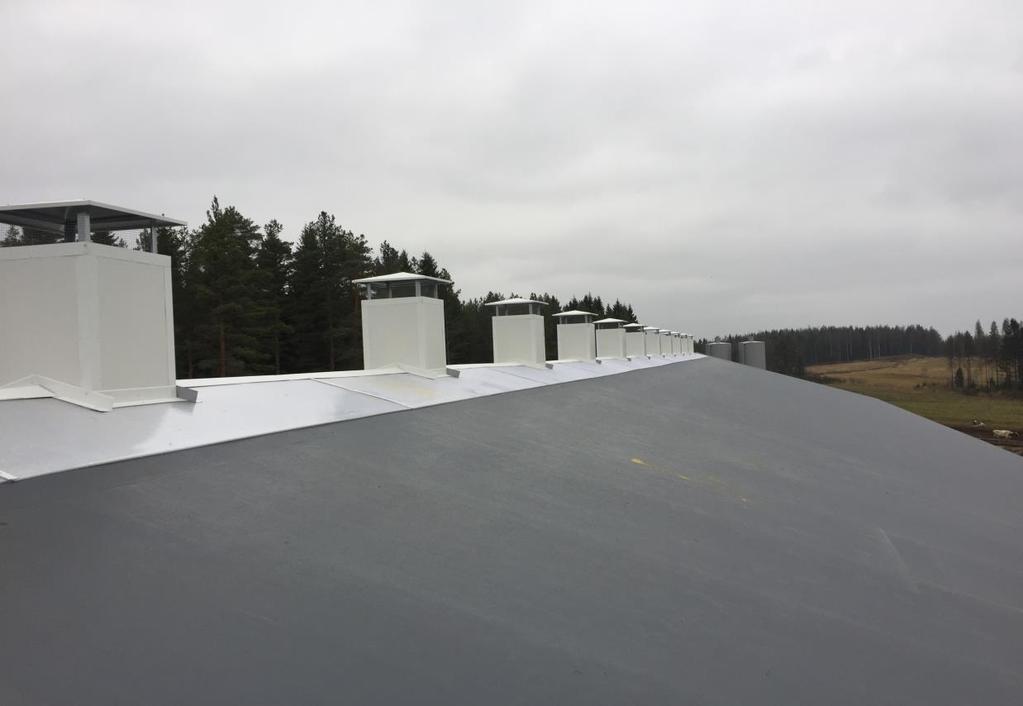

26 Kiinteä valoharja + hormit 26

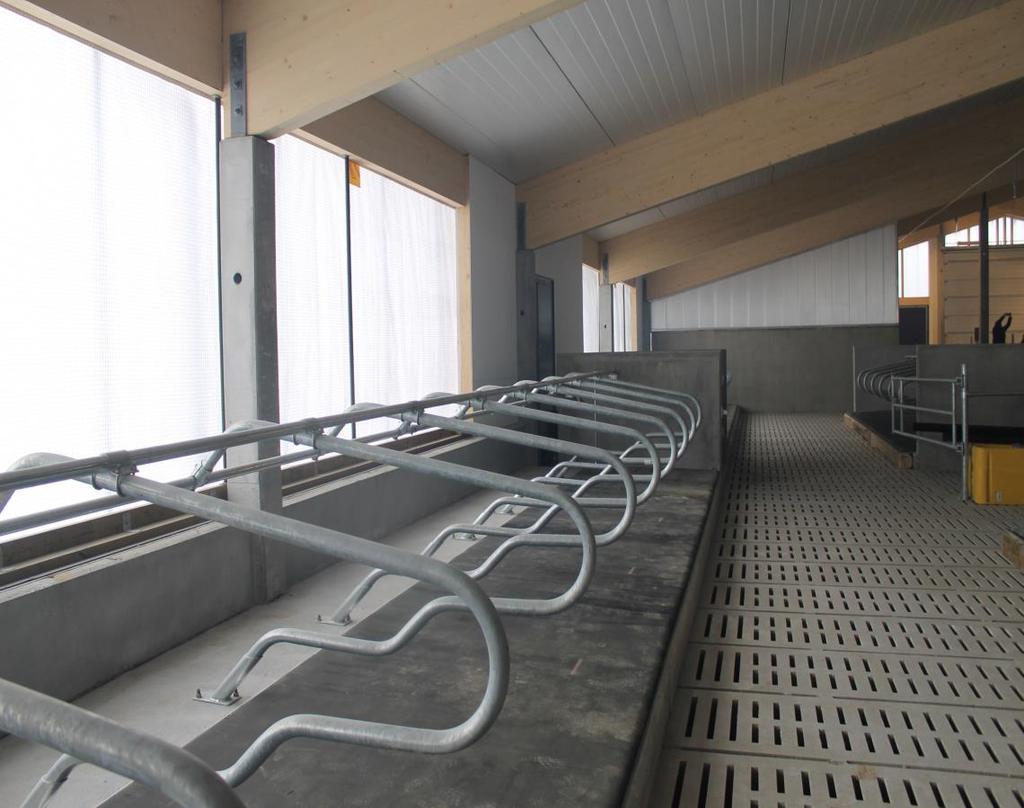

27 Kalusteet - parsipedit, kumimatot - Parsikalusteet - Karjaharjat - Led-valot jne. 27

28 Lannanpoisto Lantaraappa köysikoneella 28

29 Lypsyasemat GEA lypsyasema 29

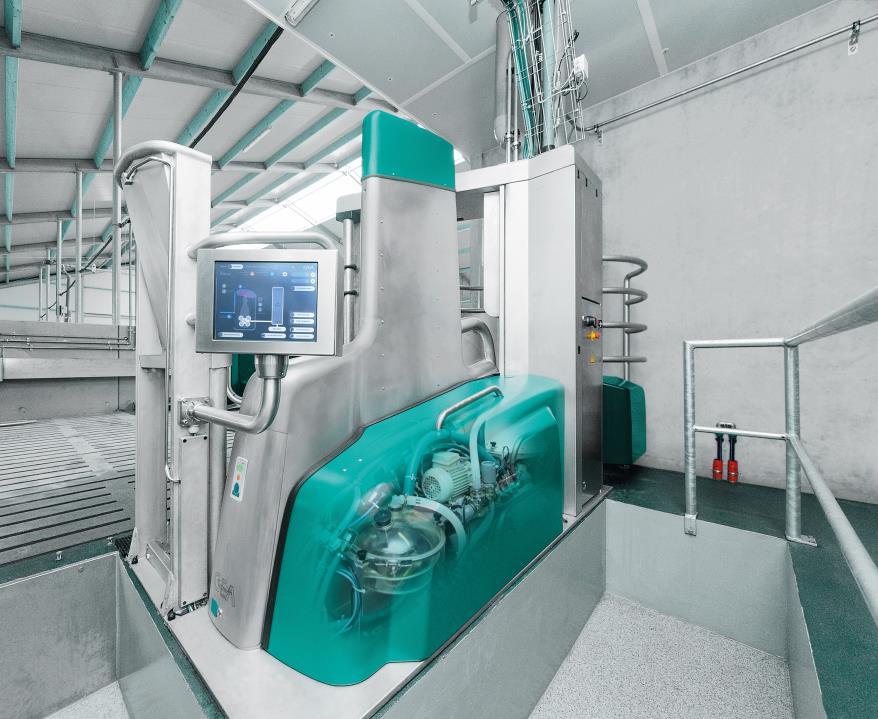

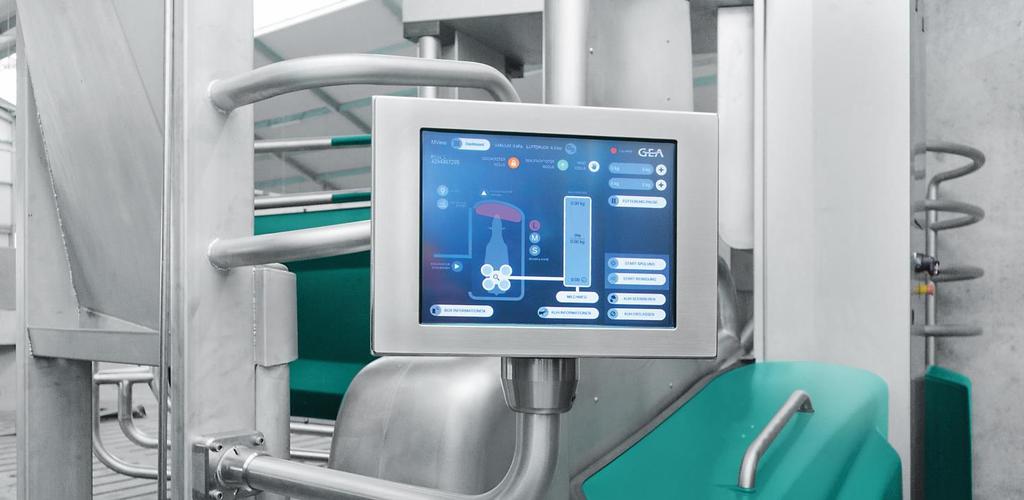

30 GEA Monobox lypsyrobotti Yhden kiinnityksen tekniikalla 30

31 MaitoMestariMono 31

32 MaitoMestariMono Tuote Hinta Alv. 0% Rakennuspaketti urakoituna sis. 2500m3 lietesäiliö. Tekniikkapaketti asennettuna 1 kpl. GEA MonoBox ja tuotannonhallintaohjelmisto. GEA pihattokalusteet, parsimatot, juomakupit, altaat jne. Arntjen Led-valot. GEA köysilannanpoistolaite Arntjen ilmanvaihto verhot ja valoharja / hormit valokatteella. Irtorehusiilo 32m3, spiraali ja lähtösuppilo Sähköurakka sis. Palovaroitinjärjestelmä LVI urakka Maanrakennus (arvio) e e e e e Yhteensä e (Alv.0%) e (Alv.24%) 32

33 MaitoMestariMono SELITE: Navetan pinta-ala Maaperän kantavuus Rakenteiden kuormitustiedot Lietesäiliön tilavuus 1020 m2 150 kpa Lapinlahti 2500 m3 TUNNUSLUVUT: Neliötä/lehmä - Vähennetty sos. tilat ja asema Neliötä/eläin - Vähennetty sos. tilat ja asema Lehmien lukumäärä Eläinten lukumäärä m2 hinta Lehmäpaikan hinta Eläinpaikan hinta m m2 74 lehmää 74 lehmää 724 e/m e/lehmä 9975 e/lehmä 33

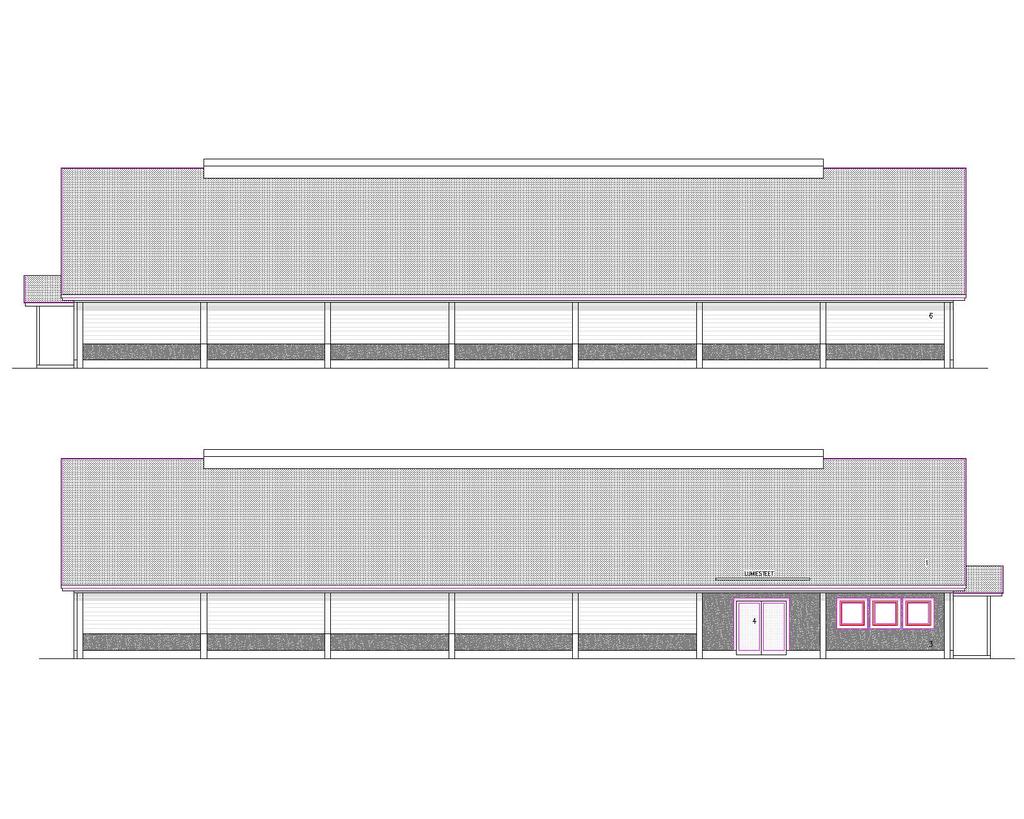

34 MaitoMestariMono 34

35 MaitoMestariMono 35

36 MaitoMestariMono 1020m2 (74 lehmää) 36

37 MaitoMestariDuo 1020m2 + laajennus 720m2 (135lehmää) 37

38 SELITE: MaitoMestariDuo Laajennus Navetan pinta-ala Maaperän kantavuus Rakenteiden kuormitustiedot Lietesäiliön tilavuus 1740 m2 150 kpa Lapinlahti 2500 m3 TUNNUSLUVUT: Kokonaiskustannus Neliötä/lehmä - Vähennetty sos. tilat ja asema Neliötä/eläin - Vähennetty sos. tilat ja asema Lehmien lukumäärä Eläinten lukumäärä m2 hinta Lisälehmäpaikan hinta Lehmäpaikan hinta koko rakennus e e = e (Alv.0%) m m2 135 lehmää 135 lehmää 694 e/m e/lehmä ( e/61 lehmää) 8945 e/lehmä 38

39 : Myynti

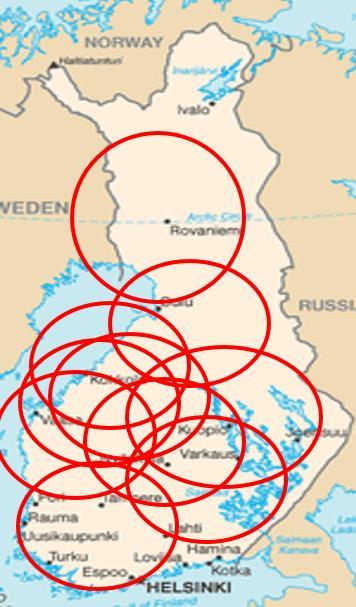

40 : Robottihuolto Keskusvarasto Ilmajoella Päivystys ympäri vuorokauden Toiminnan kannalta kriittiset varaosat aina robottihuoltomiehill ä autossa Tällä hetkellä 4 varaosapistettä robottiosille, suurin etäisyys kriittisistä osista robotille on 50 km

41 Yhteyshenkilöt: Toimitusjohtaja Janne Myöhänen Puh Itäsuomen alueen myyjä Anssi Kuikka Puh
