1 UL 633N Trimble - Spectra Precision Division Trimble Construction Trimble Trimble Division Construction Construction Division Division 5475 Kellenburger Road 5475 Kellenburger 5475Road 5475 Kellenburger Kellenburger RoadRoad Dayton, Ohio U.S.A. Dayton, Ohio Dayton, Dayton, Ohio Ohio USA USA USA Phone Phone Phone Phone 2007, Trimble, Navigation Limited. All rights Trimble reserved. 2007, reserved. Navigation Trimble Navigation Limited. AllLimited. rights reserved. All rights reserved Trimble Inc.. All2007, rights PN Rev. B (07/17) GL400 Series GL400 GL400 Series Series UL 633N User Guide User Guide User Guide Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Manuel de l utilisateur Manuel Manuel de l utilisateur de l utilisateur Guida per l uso GuidaGuida per l uso per l uso Gúia del usuario Gúia del Gúia usuario del usuario Gebruikershandleiding Gebruikershandleiding Gebruikershandleiding OperatörshandbokOperatörshandbok Operatörshandbok Brugermanual Brugermanual Brugermanual Guia do Usuário Guia do Guia Usuário do Usuário Bruksanvisning Bruksanvisning Bruksanvisning Käyttäjän opas Käyttäjän Käyttäjän opas opas Instrukcja obsługi Руководство пользователя 取扱説明書 取扱説明書 取扱説明書

2 d f Service and Customer Advice c e b North America Trimble - Spectra Precision Division 5475 Kellenburger Road Dayton, Ohio U.S.A (Toll Free) Phone Fax Europe Trimble Kaiserslautern GmbH Am Sportplatz Kaiserslautern GERMANY Phone Fax a i h g Latin America Trimble Navigation Limited 6505 Blue Lagoon Drive Suite 120 Miami, FL U.S.A Phone Fax l Africa & Middle East Trimble Export Middle-East P.O. Box Jebel Ali Free Zone, Dubai UAE Phone Fax j i k Asia-Pacific Trimble Navigation Australia PTY Limited Level 1/120 Wickham Street Fortitude Valley, QLD 4006 AUSTRALIA Phone Fax China Trimble Beijing Room , Tengda Plaza, No. 168 Xiwai Street Haidian District Beijing, China Phone Fax Rev. B (07/17)

3 SISÄLLYSLUETTELO FIN 1 Esittely TURVALLISUUS LASERLÄHETTIMEN OSAT Kuinka laserlähetintä käytetään Läserlähettimen käynnistäminen Virtalähteet Akun lataaminen RC603N radio-/infrapunakaukosäädin RC603N: n virtalähde RC603N kaukosäätimen ON / OFF kytkentä ST802/ST805 radiosignaalitoistin ST802/ST805 virtalähde ST802/ST805 käynnistäminen/sammuttaminen LASERLÄHETTIMEN ASENTAMINEN Laserlähettimen käynnistäminen/ sammuttaminen Ominaisuudet ja toiminnot Näyttö tasolaserasennossa Perustoiminnot X-Y-Z kaltevuuksien syöttö DIGITAALINEN NUMEROVALINTA (tehdasasetus) X-Y-Z kaltevuuksien syöttö JUOKSEVA NUMEROASETUS Kierrosluvun valinta Pistetila Skannaustila Manuaalinen tila Menu valikon toiminnot Menu toiminnot (Radio) Menu toiminnot (Infrapuna) Automaattinen PlaneLok tila Kaltevuuden automaattinen mittaus Kaltevuuden manuaalinen mittaus Akselin automaattinen linjaus Akselin automaattinen linjaus Skannauskulman näyttö Muuta skannauskulmia Maskitila (Mask mode) Spotsearch mittaustoiminto Valmiustilan päälle-/poiskytkentä Referenssitarkastuksen käynnistys

4 6.11 Asetusvalikko (Setting) Info Huoltovalikko RC603N Huoltovalikko RF IR Options Radioyhteyden tila Erityiset ominaisuudet - Vertical Setup Z-akseli Spot Allign pisteen suuntaus Z-akseli Spot Lok pisteen lukitus Z-akseli Spot Match pisteen mittaus Line Scan linjaus Beam Plunge luotaussäde Asetukset valikko (Setting menu) Paritus Laserähettimen paritus kaukosäätimeen Laserlähettimen paritus vastaanottimeen HL Laserlähettimen paritus radiosignaalitoistimeen (ST802/ST805) Prosenttien syöttötapa (Grade Entry) Kaltevuuden näyttö (Grade Display) Tasausherkkyyden valinta (Sensitivity Selection) Tasauksen häirintähälytys (HI-alert) Omistajan nimeäminen (User Name) Salasanan asetus (Set Password) Salasanakysely päälle/pois (Password On/Off) Radiokanavan asetus (Radio (RF) Channel) Valitse kieli Sijaintitieto (Position Info) KALIBROINTI Y ja X akselin kalibroinnin tarkastus Z akselin kalibrointi Vianetsintä SF601 Spot Finder käyttöohje LAITTEEN SUOJAUS PUHDISTUS JA HUOLTO YMPÄRISTÖN SUOJELU Takuu TEKNISET TIEDOT UL633N RC603N SF VAATIMUSTEN MUKAISUUS

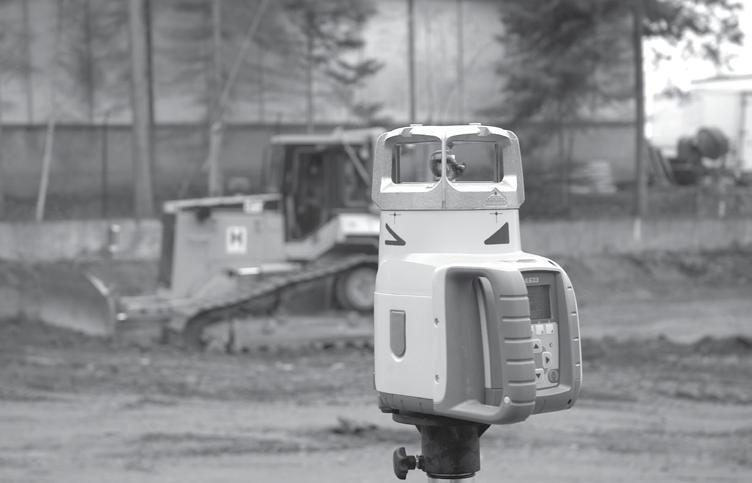

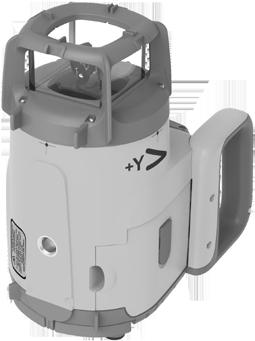

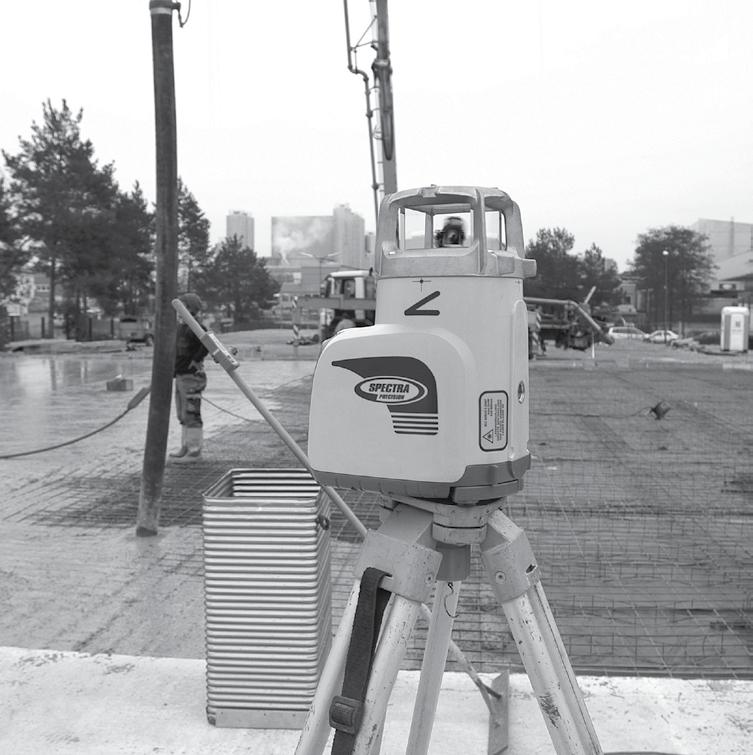

5 1 Esittely Kiitos että valitsit Trimblen valmistaman Spectra Precision tuoteperheen lasermittauslaitteen. Tämä monitoiminen laserlähetin on tarkka ja helppokäyttöinen mittaustyökalu, jolla voi mitata tasoja, linjoja ja kaltevuuksia vastaanottimella jopa 400m saakka. Laserlähettimen yläosasta heijastuva laserpiste voidaan kohdistaa automaattisesti tiettyyn paikkaan Spotfinder kohdistinta käyttämällä. 2 Turvallisuus Jotta voit käyttää laitetta turvallisesti lue koko käyttöohje ennen käytön aloittamista. Laitetta saa käyttää vain siihen koulutettu henkilö vaarallisen laservalon säteilyn estämiseksi. Älä poista laitteen varoitusmerkkejä. UL633N: laser kuuluu luokkaan 3. Älä koskaan katso suoraan lasersäteeseen tai osoita sillä muiden henkilöiden silmiin. Aseta laite aina siten, ettei säde osu kenenkään silmiin (varo heijastuksia) Jos laserlähettimen suojakotelo pitää avata huoltöitä varten, saa kotelon avaamisen tehdä vain valmistajan kouluttama huoltomies. Vaara: Jos käytetään näistä poikkeavia käyttö- tai säätölaitteita tai muita metelmiä tämä voi aiheuttaa altistumisen silmille haitalliselle lasersäteilylle. Vaara: Jos laitetta ei käytetä valmistajan käyttöohjeiden mukaisesti tämä voi heikentää käyttöturvallisuutta. 3 LASERLÄHETTIMEN OSAT a b c d e f g h i j k l näppäimistö/näyttö kantokahva roottori ja Fan-Beam-linssi roottorin suojakeikko kallistusakselien suuntamerkit kohdistusurat/kaukoputken kiinnityspaikka akkukotelon kansi kumisuojus/ latauspistoke 5/8 jalustakierre Kumiset liukuesteet avattavat tukijalat akun plus- ja miinusmerkit 274

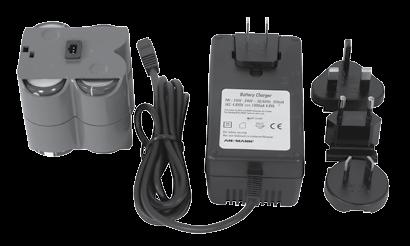

6 4 KUINKA LASERLÄHETINTÄ KÄYTETÄÄN 4.1 LÄSERLÄHETTIMEN KÄYNNISTÄMINEN Virtalähteet VAROITUS NIMH akkukennot voivat sisältää pienen määrän haitallisia aineita. Varmista että olet ladannut akun kunnolla ennen ensimmäistä käyttökertaa tai kun laite on ollut pitkän aikaa käyttämättä. Lataa vain laserin omalla laturilla ja käyttöohjeen mukaisesti. Älä avaa, pura, polta tai oikosulje akkukennoja; ne saattavat syttyä, räjähtää, vuotaa tai kuumeta ja aiheuttaa vaaratilanteen. Toimita vanhat ja vialliset akut kierrätykseen. Akut on pidettävä lasten ulottamattomissa. Nielaistua akkua ei tule poistaa oksentamalla, vaan ota heti yhteys lääkäriin Akun lataaminen Laserin mukana saatetaan toimittaa ladattava Ni-MH-akkupaketti. Huomautus: Akun arvioitu varaustila näkyy LCD-näytön vasemmassa ylänurkassa. Akkupaketin tyhjästä täyteen lataaminen vie noin 10 tuntia. Ladataksesi akun liitä laturin liitin akkukotelon liittimeen. Uudet tai pitkän aikaa käyttämättä olleet akut toimivat parhaiten vasta viiden latauskerran jälkeen. Laturia voi käyttää laserlähettimen virtalähteenä sisäkäytössä. Laserlähetin toimii myös alkaliparistoilla. Aseta 4 D- kokoista alkaliparistoa laserlähettimeen + ja napojen mukaisesti. Akkuja tulee ladata aina normaalissa lämpötilassa 10 C 40 C. Lataaminen korkeammissa lämpötiloissa saattaa vahingoittaa akkua. Lataaminen kylmemmissä lämpötiloissa saattaa pidentää latausaikaa, pienentää akun varauskapasiteettia ja vähentää akun käyttöikää. 4.2 RC603N Radio- ja iínfrapuna kaukodäädin RC603N:n virtalähde 1. Avaa paristokotelon kansi kolikolla tai vastaavalla työkalulla. RC603N toimitetaan alkaliparistojen kanssa. Kaukosäädin toimii myös ladattavilla paristoilla, mutta ne on ladattava ulkoisesti. 2. Aseta paristokoteloon kaksi 1,5 V alkaliparistoa ottaen huomioon plus- (+) ja miinus- (-) merkit paristokotelossa. 3. Sulje paristokotelo niin, että se napsahtaa kiinni RC603N kaukosäätimen ON / OFF kytkentä RC603N on kädessäpidettävä radio/ Infrapuna kaukosäädin jolla voidaan säätää laserlähettimen toimintoja. Paina virtakytkintä käynnistääksesi kaukosäätimen. Antennimerkki ja viivat näytön oikeassa yläkulmassa näyttävät kaukosäätimen ja laserlähettimen välisen radioyhteyden tilan. Radioyhteyden katketessa RC603N kytkeytyy automaattisesti IR (infrapuna)-yhteystilaan. Huomautus: Kun kaukosäädin käynnistetään näytössä näkyy kolmen sekunnin ajan kaukosäätimen malli ja ohjelmistoversion numero. Tämän jälkeen näytöllä vilahtaa nopeasti kallistussymbolit ja aiemmin asetetut kaltevuudet. Näytön taustavalo käynnistyy 8 sekunnin ajaksi kun mitä tahansa näppäintä painetaan. Käynnistääksesi kaukosäätimen paina kaukosäätimen virtakytkintä. Huomautus: Kaukosäädin sammuu automaattisesti jos mitään näppäintä ei ole painettu 5 minuutin aikana. 275

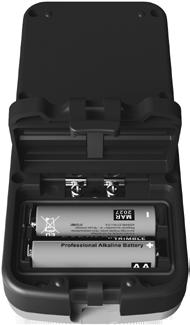

7 4.3 ST802/ST805 RADIOSIGNAALITOISTIN ST802/ST805 VIRTALÄHDE 1. Avaa paristokotelon kansi kolikolla tai vastaavalla työkalulla ja vapauta ST802/ST805:n paristokotelon salpa. ST802/ST805:n mukana toimitetaan alkaliparistot. Ladattavia paristoja voidaan käyttää virtalähteenä, mutta ne on ladattava erilisesti. 2. Laita sisään kaksi AA- alkaliparistoa ja huomioi plus (+)- ja miinus (-) merkinnät paristokotelon sisällä. 3. Sulje paristokotelon luukku. Paina kantta alas, kunnes se napsahtaa lukittu- asentoon ST802/ST805 käynnistäminen/sammuttaminen Paina virtapainike hetkeksi pohjaan käynnistääksesi ST802/ST805. Signaalitoistin on tämän jälkeen käyttövalmis. Kaikki LED-valot syttyvät kolmeksi sekunniksi. Kun ST802/ST805-malliin on kytketty virta, molemmat LED-valot syttyvät yhden sekunnin ajaksi (vasen LED-valo punaisena ja oikea LED-valo keltaisena vianmääritystila). Oikea LED: keltainen palaa radioyhteys ok keltainen vilkkuu ei radioyhteyttä. 5 LASERLÄHETTIMEN ASENTAMINEN Aseta laserlähetin vaaka- tai pystyasentoon tasaiselle pinnalle tai kiinnitä se 5/8 x 11 kierteellä varustettuun jalustaan. Laserlähetin tunnistaa automaattisesti käytetäänkö sitä vaaka tai pystyasennossa. 5.1 Laserlähettimen käynnistäminen/ sammuttaminen Painamalla virtapainiketta yhden sekunnin ajan voit kytkeä laserin päälle (On). Painamalla virtapainiketta kaksi sekuntia voit kytkeä laserin pois päältä (Off). Huom: Kun kaltevuusarvo on syötetty ja kun lämpötilaa on muuttunut yli 5 C, laserlähetin käynnistää lämpötila- / viitetarkistuksen ja lämpömittarin kuva vilkuu tämän ajan näytöllä (Kuva 1). Kuva 1 lämpötilatarkastus Kuva 2 näyttö tasolaserina Kuva 3 näyttö linjauslaserina Toinen lämpötilatarkistus suoritetaan 20 minuutin kuluttua ja sen jälkeen 60 minuutin välein. Kun lämpötila -referenssitarkastus on valmis lämpömittarin kuva poistuu näytöltä ja tasauskupla vilkkuu kunnes automaattitasaus on valmis (Kuva 2). Jos laserlähetin ei pysty tasaamaan sädettä valitulla tasausherkkyydellä näyttöön tulee virheilmoitus. Näytön tasauskupla helpottaa asennusta kun laserlähetin on asetetu kahva ylöpäin mittausasentoon. 276

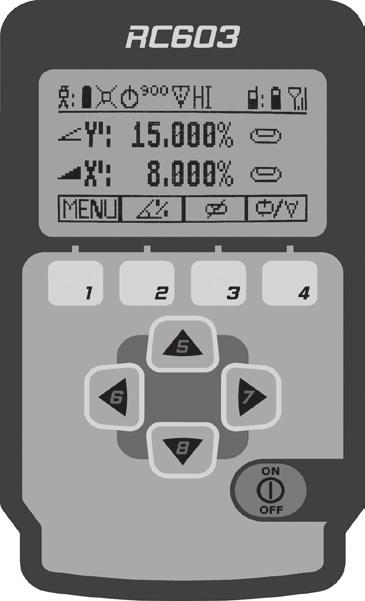

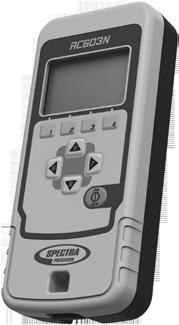

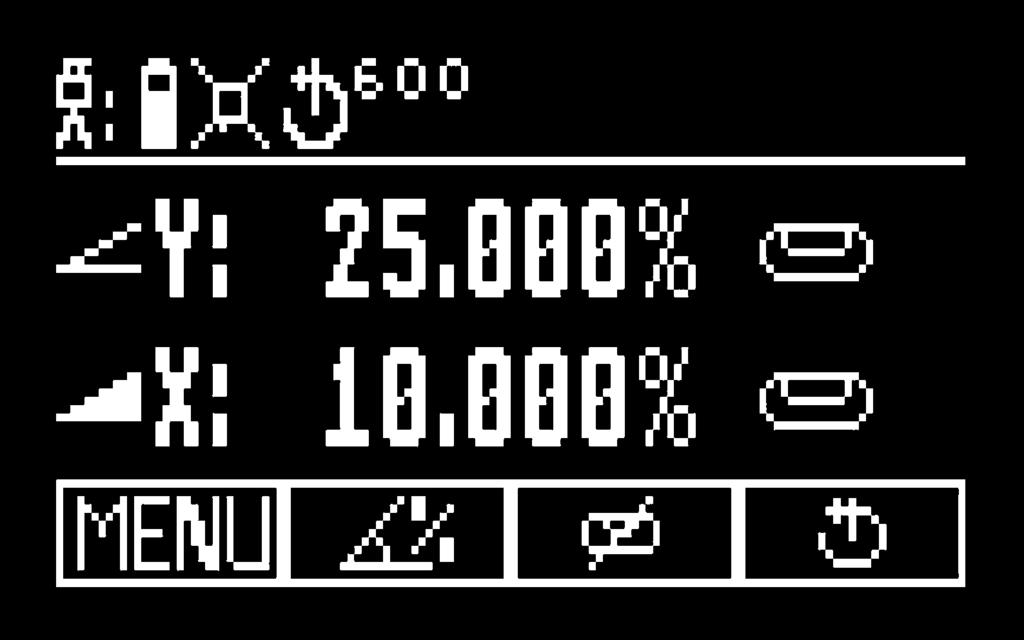

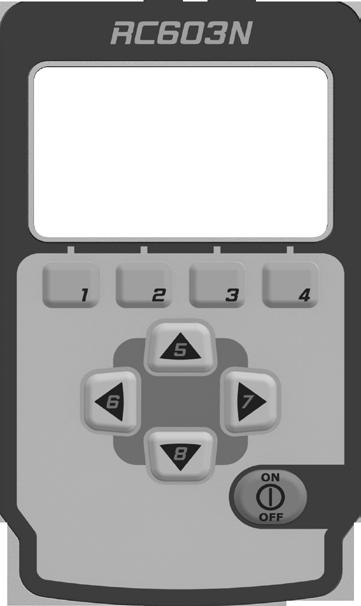

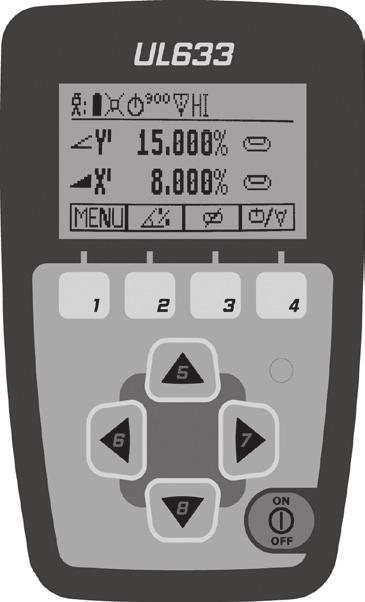

8 5.2 Ominaisuudet ja toiminnot Näyttö tasolaserasennossa Kaukosäätimen näyttö kattaa kaikki laserin toiminnot, paitsi laitteen pääle-/poiskytkennän Laserin akkutila HI-hälytys aktivoitu Maskikulman valinta Kaukosäätimen paristotila Kierrosluvun valinta / skannaustila Radioyhteyden tila Fan Beam aktivoituu Painike 1: lyhyt painallus avaa MENU valikon. Painike 2: lyhyt painallus käynnistää kaltevuuden asetustilan. Painike 3: lyhyt painallus käynnistää/sammuttaa manuaalisen tasaustilan. Painike 4: lyhyt painallus vaihtaa esimääritettyjä kierroslukua. Painikkeen painaminen 3 sekunniksi pohjaan kytkee laserin skannaustilaan. Skannaustilassa lyhyt painallus vaihtaa esimääritettyjä skannauskulmia. Painike 5, 8: nuolipainikkeet (ylös/alas) Painike 6, 7: nuolipainikkeet (vas./oik.) Painike 9: PÄÄLLE-/POIS-painike paina 1 sekunnin ajan käynnistystääksesi ja paina 2 sekuntia sammuttaaksesi. Tasaus-/valmiustila-LED (vihreä/punainen) 5.3 Perustoiminnot X-Y-Z kaltevuuksien syöttö DIGITAALINEN NUMEROVALINTA (tehdasasetus) Painikkeen 2 (Kuva 5) lyhyt painallus käynnistää kaltevuuden syöttötilan. Näytöllä näkyvät molempien akseleiden kaltevuudet. Kohdistin vilkkuu kulloisessakin asemassa, jota voidaan muuttaa. (Kuva 6). Painikkeen 1 a lyhyt painallus on nopea asetus arvoon 0 % Painikkeen 2 a lyhyt painallus on etumerkin vaihto Painikkeen 3 a lyhyt painallus on asetusten hylkääminen ja paluu perustilaan Painikkeen 4 lyhyt painallus vahvistaa kaltevuusasetukset ja näyttö palaa perustilaan. Kuva 5 vakionäyttö Kuva 6 kaltevuuden asetus Painikkeen 5 tai 8 (ylös/alas) lyhyt painallus liikuttaa kursoria X- tai Y-akselin välillä. Painikkeen 6 tai 7 lyhyt painallus (vas./oik.) liikuttaa kursoria vasemmalle tai oikealle. Painikkeella 1 tai 2 (plus tai miinus) valitaan haluttu numero tai etumerkki (Kuva 6). Kun prosenttiarvo on vahvistettu painamalla painiketta 4, lasertaso kallistuu automaattisesti asetettuun prosenttiarvoon. 277

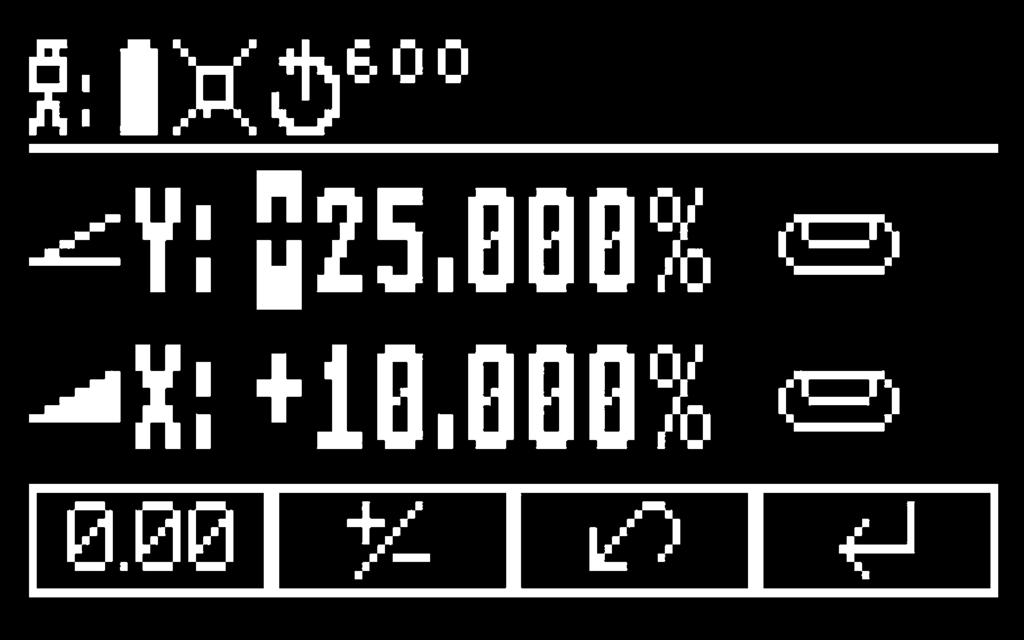

9 Kuva 9 kaltevuuden muuttaminen Huom: Laserin ja kaukosäätimen LCD-näytön kuplasymbolit vilkkuvat, kunnes laser on suorittanut itsetasauksen vaadittavaan tasoasentoon X-Y-Z kaltevuuksien syöttö JUOKSEVA NUMEROASETUS Ohjeet Step and Go -tilaan siirtymiseksi ovat luvussa 8.5 Painikkeen 2 lyhyt painallus käynnistää kaltevuuden syöttötilan (Kuva 10). Näytöllä näkyvät molempien akseleiden kaltevuudet. Painikkeen 1 a lyhyt painallus on Y etumerkin vaihto (Kuva 11) Painikkeen 2 a lyhyt painallus on X etumerkin vaihto (Kuva 11) Painikkeen 3 a lyhyt painallus on asetusten hylkääminen ja paluu perustilaan Painikkeen 4 lyhyt painallus vahvistaa kaltevuusasetukset ja näyttö palaa perustilaan Kuva 10 vakionäyttö Kuva 11 kallistussuunna vaihto Pidä 6 ja 7 painikkeita (vasen ja oikea) pohjassa muuttaaksesi pikakaltevuusasetuksella X- akselin arvoa. Painikkeiden lyhyt painallus nollaa arvon ja pohjassa pitäminen muuttaa lukemaa 1% askelluksin. Pidä 5 ja 8 painikkeita (ylös ja alas) pohjassa muuttaaksesi Y- akselin pikakaltevuusarvoa. Painikkeiden lyhyt painallus nollaa arvon ja pohjassa pitäminen muuttaa lukemaa 1% askelluksin. Huomautus: Pikakaltevuusasetus muuttuu nopeammaksi mitä pidempään vastakkaisia kytkiä on pidetty pohjassa. Huomautus: Molempien akseleiden pikakaltevuusasetus liikkuu aina 1% välein + suuntaan. Kun suurin astekulma +25% ylittyy pikakaltevuusasetus jatkaa lukemasta -25% kohti nollaa. Kun prosenttiarvo on vahvistettu painamalla painiketta 4, lasertaso kallistuu automaattisesti asetettuun prosenttiarvoon. Huomautus: Tasausmerkit laserlähettimen ja kaukosäätimen näytöllä vilkkuvat kunnes lasertaso on kallistunut asetettuun prosenttilukemaan Kierrosluvun valinta Painikkeen 4 lyhyt painallus vaihtaa kierrosluvuksi 0, 80, 200, 600, tai 750 kierrosta minuutissa siitä riippumatta, onko laser automaattisessa vai manuaalisessa tasaustilassa. Kun on valittu 0 kierrosta minuutissa, lasersäde pysähtyy lähelle näppäimistön vastakkaista +X akselin suuntaa. Nuolipainikkeilla vas./oik. lasersäteen voi kohdistaa akselin kohdistusurien mukaisesti (esim. putkilasersädettä vaativat työt) Taso- tai kallistusastilassa pyörintänopeutta voidaan muuttaa 10 kierrosta minuutissa tarkkuudella painamalla 5 tai 8 (ylös tai alas) nuolikytkimiä Pistetila Kierrosnopeudella 0 kierrosta minuutissa nuolikytkimet 6 ja 7 (vasemmalle ja oikealle) siirtävät pistettä vasemmalle tai oikealle. Pystyasennossa säde kääntyy myötä- tai vastapäivään. Huomautus: Painamalla ja pitämällä pohjassa painiketta 4 kolmen sekunnin ajan lasersäde siirtyy pyörintätilasta (vakioasetus) skannaustilaan. 278

10 5.3.5 Skannaustila Painamalla ja pitämällä painiketta 4 kolmen sekunnin ajan perustilassa laser kytkeytyy skannaustilaan. Painikkeen 4 lyhyt painallus selaa määritettyjä skannauskulmia. 5, 15, 45, 90, 180 ja 0 riippumatta siitä, onko laser automaattisessa vai manuaalisessa tilassa. Taso- tai kallistusastilassa skannauskulmaa voidaan muuttaa 5 asteen tarkkuudella tarkkuudella painamalla 5 tai 8 (ylös tai alas) nuolikytkimiä. Pitämällä pohjassa 6 ja 7 (vasemmalle ja oikealle) nuolikytkimiä viiva liikkuu vasemmalle tai oikealle. Linjausasennossa nuolikytkimien 5 tai 8 painaminen liikuttaa viivaa myötä- tai vastapäivään. Vaaka- asennossa 6 tai 7 nuolikytkimien painaminen liikuttaa viivaa vasemmalle tai oikealle Huomautus: Painamalla ja pitämällä painiketta 4 kolmen sekunnin ajan skannaustila kytkeytyy takaisin pyörintätilaan Manuaalinen tila Kytkimen 3 painaminen sammuttaa automaattitasauksen tai kytkee sen jälleen päälle taso- tai linjausasennossa (Kuva 12). Manuaalitasaustilan käynnistämisen tunnistaa näytön X ja Y merkkien vieressä olevista viivoista (Kuva 13). Horisontaalisessa manuaalisessa asennossa nuolipainikkeet ylös (5) ja alas (8) muuttavat Y-akselin kaltevuuden nuolipainikkeiden vas. (6) ja oik. (7) muuttaessa X-akselin kaltevuuden. Vertikaalisessa asennossa nuolipainikkeet ylös (5) ja alas (8) muuttavat Z-akselin kaltevuuden ja nuolipainikkeiden vas. (6) ja oik. (7) siirtävät sädettä vasempaan/oikeaan. Automaattiseen tasaustoimintaan palataan painamalla painiketta 3 uudestaan. 6 Menu valikon toiminnot Kuva 12 tasolaserasento manuaalitasaus 6.1 Valikkotoiminnot (radio-ohjaus) Painikkeen 1 lyhyt painallus perustilassa avaa MENU valikon. Valikossa on horisontaalisesta tai vertikaalisesta asennosta riippuen vain kulloinkin käytössä olevat toiminnot. Viimeksi käytetty toiminto näkyy tummalla taustalla. Nuoli alas näytön oikealla laidalla osoittaa, että painikkeella 8 (nuoli alas) voi siirtyä seuraavalle valikkotasolle. Menu valikossa voi liikkua 5 tai 8 (ylös tai alas) nuolikytkimillä ja 6 tai 8 (vasemmalle tai oikealle) nuolikytkimillä. Painikkeen 3 lyhyt painallus siirtää näkymän aina perustilaan tai edelliseen näyttöön. Painikkeilla 6 tai 7 voi valita halutun toiminnon valikkoriviltä. Painikkeen 4 lyhyt painallus käynnistää valitun toiminnon tai avaa alavalikon. 6.2 Valikkotoiminnot (infrapunaohjaus) Kuva 13 linjausasento manuaalitasaus Jos RC603N kauko- ohjaimen radioyhteys katkeaa (esim. putken läpi käytettäessä), käynnistyy automaattisesti infrapunayhteys rajoitetuilla toiminnoilla; kuten säteen linjaus, säteen haku ja paritus. 279

11 Painikkeen 1 lyhyt painallus perusnäytössä avaa MENU valikon. Painikkeen 3 painaminen palaa edelliseen valikkoon tai perustilaan. Painele 5 tai 8 painikkeita kunnes tietty kuvake on valittu. Valitaksesi tämän paina painiketta 4. Huomautus: Paritustoimintoa tarvitaan kun halutaan parittaa jo kertaalleen toiseen laseriin paritettu kaukosäädin uuden laserlähettimen kanssa. Uudesta laserista täytyy kytkeä päälle paristustoiminto ennen parituksen aloittamista. Ilman tätä uuden laserin paritus ei onnistu. Paristustieto ei poistu automaattisesti vanhan laserin muistista, vaan jos sen haluaa poistaa, se pitää poistaa asetusvalikon kautta. Huomautus: Paritettu laserlähetin ja kaukosäädin toimivat aina parina, eli jos radioyhteys katkeaa ja yhteys siirtyy infrapunatilaan kaukosäädin ei lähetä viestejä muille lasereille. 6.3 Automaattinen PlaneLok tila PlaneLok-tilan voi aktivoida taso- tai linjausasennossa automaattisella tai manuaalisella tasauksella. Planelok mittaustilassa lasersäde lukkiutuu vastaanottimen sijaintiin yhden akselin suuntaisesti ja pysyy tässä sijainnissa (jopa 150m saakka). Jotta pystysuorat kohdistukset voidaan pitää kiinni suuntaasemassa, PlaneLokia voidaan käyttää Y-akselilla tai X-akselilla. Huom: Laserlähetin on PlaneLok-tilassa jatkuvassa radioyhteydessä vastaanottimiin. Mikäli radioyhteys tai lasersäteen näkyvyys menetetään pitkäksi aikaa (1 minuutiksi), laser siirtyy HI-hälytystilaan (säde sammuu, roottori pysähtyy, ja näytöllä näytetään varoitusviesti). PlaneLok-tila voidaan aktivoida uudelleen, kun virheilmoitus on poistettu painikkeella 4. PlaneLok-tilasta voidaan poistua painamalla painiketta 3 (ESC) tai mitä tahansa HL760-vastaanottimen painiketta. Linjausasento: 1. Aseta laserlähetin referenssipisteen ylle. 2. Kiinnitä HL760-vastaanotin mittalattaan. Vie vastaanotin referenssipisteeltä toiselle mittauspisteelleja säädä lasersäteen korkeuteen. Kiinnitä vastaanotin tukevasti tähän korkeuteen ja varmista että vastaanottimen sijainti ei pääse muuttumaan. 3. Kohdista laser akselin kohdistusurien avulla laserlähetintä tai jalustan yläosaa kiertäen likimääräisesti vastaanottimeen (Y- ja X-akselin kohdistusalue on +/-40 ). 4. Paina painiketta 1 ja valitse valikosta PlaneLok-toiminto (Kuva 14). Kuva 14 Planelok tasoasennossa Kuva 15 Planelok linjausasennossa 5. Paina tasolaserasennossa painiketta 4 avataksesi Planelok alavalikon, valitse haluamasi Planelok suunta (akseli) ja paina painiketta 4 aloittaaksesi Planelok toiminnon. Kuva 16 Planelok askelisuunta Y Kuva 17 Planelok askelisuunta X Kuva 18 Planelok askelisuunta Y ja X Huomautus: Laserlähetin alkaa etsimään vastaanotinta. Etsinnän ajan näyttöön tulee akselin kohdalle vilkkuva vastaanottimen ja lukon kuva. Kun etsintä on valmis lukon kuva jää näytölle ja symbolit eivät enää vilku. 280

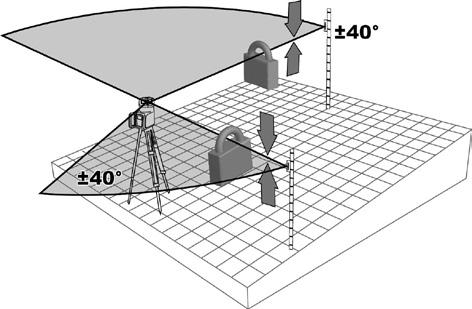

12 Kuva 19 Planelok kuvake HL760 vastaanottimen näytösssä vilkkuu PL kun laserlähetin siirtää sädettä vastaanottimen keskikohtaan. Kun PlaneLok-kohdistus on valmis, PL lopettaa näytössä vilkkumisen. 6. PlaneLok mittaustoiminnon voi lopettaa painamalla painiketta 3 (ESC). mm Linjausasento: 1. Aseta laser viitepisteen kohdalle 2. Kiinnitä HL760-vastaanotin (pystysuoran adapterin kanssa) seuraavaan viitepisteeseen 3. Avaa MENU- valikko ja valitse valikosta kohta Planelok (Kuva 15). Paina kerran painiketta 4 avataksesi Planelok- alavalikon; valitse Y- akseli (Kuva 16) tai X- akseli (Kuva 17), tai 2:lla vastaanottimella molemmat akselit (Kuva 18). Huomautus: Linjausasennossa vastaanottimen punaisen fotokennon tulee olla alaspäin! HL760 vastaanottimen näytösssä vilkkuu PL kun laserlähetin siirtää sädettä vastaanottimen keskikohtaan. Kun PlaneLok-kohdistus on valmis, PL lopettaa näytössä vilkkumisen. 4. PlaneLok mittaustoiminnon voi lopettaa painamalla painiketta 3 (ESC). 6.4 Kaltevuuden automaattinen mittaus Kaltevuuden mittaustilan voi aktivoida tasolaserasennossa automaattisella tai manuaalisella tasauksella. Kaltevuuden mittaustoiminnolla voidaan mitata kahden mittauskohdan välinen kallistuskulma yhden akselin suuntaisesti (jopa 150m saakka). 1. Aseta laserlähetin referenssipisteen ylle. 2. Kiinnitä HL760-vastaanotin mittalattaan. Mittaa lasersäteen korkeus lähellä laserlähetintä, kiinnitä vastaanotin tukevasti mittalattaa ja siirrä mittalatta ensimmäiseltä mittauspisteeltä toiselle mittauspisteelle MUUTTAMATTA vastaanottimen paikkaa mittalatassa. 3. Kohdista laserlähetin akselin kohdistusurien avulla laserlähetintä tai jalustan yläosaa kiertäen likimääräisesti vastaanottimeen (Y- ja X-akselin kohdistusalue on +/-40 ). 4. Paina painiketta 1 ja valitse valikosta Kaltevuusmittaustoiminto. (Kuva 20) Kuva 20 Kallistusmittaus 5. Paina painiketta 4 avataksesi Grade Match alavalikon, valitse haluamasi Grade Match suunta (akseli) ja paina painiketta 4 aloittaaksesi Grade Match toiminnon. Kuva 21 Kallistumittaus askelisuunta Y Kuva 22 Kallistumittaus askelisuunta X Kuva 23 Kallistumittaus askelisuunta Y ja X 281

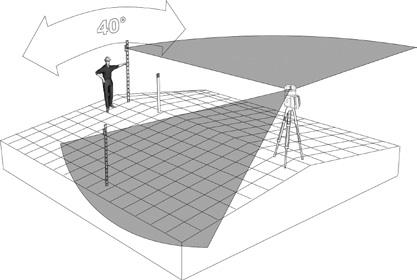

13 Huomautus: Laserlähetin alkaa etsimään vastaanotinta. Etsinnän ajan näyttöön tulee akselin kohdalle vilkkuva vastaanottimen ja astekulman kuvake. Kun etsintä on valmis astekulman kuvake poistuu ja symbolit eivät enää vilku. HL760 vastaanottimen näytösssä vilkkuu GM kun laserlähetin siirtää sädettä vastaanottimen keskikohtaan. Kun kaltevuuden mittaus on valmis, HL760:ssä näkyy taas vakiokorkeusnäyttö. Mitattu kaltevuus näkyy laserin ja kaukosäätimen näytöissä. Huomautus: Jos kaltevuuden kaltevuuden mittaus ei onnistunut, laser näyttää virheilmoituksen Grade Match has failed, jonka voi poistaa painikkeella Kaltevuuden manuaalinen mittaus mm Valitse Menu- valikosta Kaltev. mittaus (Kuva 20) ja valitse alavalikosta kohta Man. kalt. mittaus. (Kuva 25) Kuva 25 kaltevuuden man. mittaus Manuaalisella kaltevuuden mittauksella molempien akseleiden kaltevuuksia voidaan säätää manuaalitilassa säteen pyörinnän pysähtymättä. Kun käytössä on joku muu vastaanotin kun HL760, Y- akselin kallistusta säädetään 5 tai 8 kytkimillä ja X- akselin 6 ja 7 kytkimillä. Manuaalisen kaltevuuden mittauksen ollessa päällä näytössä näkyy astekulma- ja yliviivattu tasauskupla kuvakkeet. Paluu automaatiseen toimintaa ja molempien akselien lopullisiin prosenttiarvoihin tapahtuu painamalla painiketta 2 (OK). Kuva 26 Huomautus: Painallus painikkeesta 3 (ESC) päättää kaltevuuden manuaalisen mittauksen ja kytkee laserin manuaaliseen tasaustilaan. 6.6 Akselin automaattinen linjaus Akselin automaattinen linjaus Akselin automaattinen linjaustoiminto kääntää laserlähettimen akselin automaattisesti vastaanottimen suuntaan. Akselikulman ei tarvitse siis olla välttämättä vakio 90 astetta. Akselin linjaustoiminnolla kallistettava lasertaso voidaan kohdistaa yhden akselin suuntaan (jopa 150m mittausetäisyydellä) ja mittaukset voidaan tehdä yhteen suuntaan laserlähettimestä. 1. Aseta laserlähetin referenssipisteen ylle. 2. Kiinnitä HL760-vastaanotin mittalattaan. Aseta mittalatta haluamasi mittaussuuntamerkin kohdalle(enintään 150m päähän laserlähettimestä) 3. Kohdista laserlähetin rungon yläosan kohdistusurien avulla vastaanottimen suuntaan. (molempien akseleiden kohdistukulma on +/-40 ). 4. Paina painiketta 1 ja valitse valikosta Axis Allign-toiminto. (Kuva 27) Kuva 27 Axis Alignment horizontal 5. Valitse Y- akseli (Kuva 28) tai X- akseli (Kuva 29) tai 2:lla vastaanottimella molemmat akselit (Kuva 30). Kuva 28 autom. linjaus Kuva 29 autom. linjaus Kuva 30 autom. linjaus askelisuunta Y askelisuunta X askelisuunta Y ja X Huomautus: Vastaanottimen asettaminen lasersäteeseen ennen akselin kohdistuksen käynnistämistä nopeuttaa huomattavasti akselin automaattista kohdistusta. 282

14 6.6.2 Skannauskulman näyttö Alavalikon akselikulman näyttö valinta näyttää kohdistuskulman akselin kohdistusmittasuksen jälkeen. Tätä toimintoa voi käyttää kahden kork. 80 asteen suuruisen akselipisteen kulmaeron mittaukseen tekemällä 2 akselikohdistusta peräjälkeen Muuta skannauskulmia Alavalikon akselikulman muokkaus valinta voi ensimmäisen akselikohdistuksen suorituksen jälkeen määrittää (digitaalilukemana) uuden akselikohdistuskulman. Painikkeilla 5 ja 8 valitaan akseli, painikkeilla 1 ja 2 asetetaan haluttu arvo. Painallus painikkeesta 4 vahvistaa uuden akselikohdistuskulman, näyttö siirtyy takaisin vakionäyttöön. Toiminnosta voi poistua painikkeella 3 (ESC). 6.7 Maskitila (Mask mode) Kuva 32 maskitila Valitse asetusvalikossa Mask siirtyäksesi maskitilan asetusvalikkoon (Kuva 21). Tällä toiminnolla säteen näkyvyys voidaan estää tiettyihin suuntiin.paina painikkeita 5 tai 8 siirtääksesi villkuvaa viivaa laserlähetintä vastaavan neliön ympärillä. Valitaksesi suljettavan sektorin aseta vilkkuva viiva tämän päälle ja paina painiketta 1 (SET). Valinnan jälkeen painikkeen 1 tilalle tulee näyttöön CLR joka mahdollistaa valinnan poistamisen. Voit liikuttaa vilkkuvaa viivaa painikkeilla 5 ja 8 Paina painiketta 1 vilkkuvan viivan kohdalla sulkeaksesi lisää sektoreita. Maskisektorien valinta tallennetaan painikkeella 4. Asetukset ovat voimassa kunnes laserlähetin sammutetaan. Huomautus: Laser käynnistyy päällekytkennän jälkeen aina ilman maskitilaa (vakioasetus). 6.8 Spotsearch mittaustoiminto Kuva 33 pisteen haku Tämä toiminto sallii laserpisteen manuaalisen haun Spot Finder vastaanottimen SF601 avulla sekä tasolaser- ja linjauslaser asennossa, sekä automaattisessa tilassa ja manuaalisessa tilassa. 5. Paina perusnäytössä painiketta 4 avataksesi Grade Match alavalikon, valitse haluamasi Grade Match suunta (akseli) ja paina painiketta 4 aloittaaksesi Spot Seach toiminnon. tähtäintaululla Tähtäystaulun 4 punaista LED valoa näytävät missä suuntaa säde on. Kaikki 4 LEDiä päällä => on vahvistus, että SF601 on kohdistettu viuhkasäteen (pisteen) keskiosaan. Huomautus: Laserlähettimen viuhkasäde voidaan aktivoida käynnistämällä SF601 tähtäintaulu. Tähtäintaulun virran sammuttaminen sammuttaa myös laserlähettimen viuhkasäteen. 283

15 6.9 Valmiustilan päälle-/poiskytkentä Kuva 34 valmiustila Paina perusnäytössä painiketta 4 ja etsi valikkosta Standby kuvake (Kuva 34). Paina painiketta 4 aloittaaksesi Standby toiminnon. Säde sammuu, pyörintä pysähtyy ja automaattitasaus sammuu, mutta HI alert tasauksen varoitustoiminto pysyy päällä. Näytössä näkyy Stanby kuvake ja virtakytkimen viereinen valo vilkkuu 5 sekunnin välein. Lopettaaksesi valmiustilatoiminnon paina painiketta Referenssitarkastuksen käynnistys Kuva 35 referenssitarkastus Tämän laserlähettimen automaattinen lämpötilakalibrointi varmistaa mittaustarkkuuden, erityisesti pitkillä etäisyyksillä ja vaihtuvissa olosuhteissa työskennellessä. Laserlähetin suorittaa lämpötilakalibroinnin automaattisesti aina käynnistyksen yhteydessä. Lämpötilakalibrointi käynnistyy tämän jälkeen automaattisesti ensin 20 min kuluttua ja tämän jälkeen 60 min välein, tai laitteen sisäisen lämpötilan muututtua yli 5 C. Lämpötilakalibrointi voidaan käynnistää tarvittaessa myös manuaalisesti laserlähettimen asetusvalikosta. Paina perusnäytössä painiketta 4 ja etsi valikkosta Reference Check kuvake (Kuva 35). Paina painiketta 4 aloittaaksesi Reference Check toiminnon joka mittaa rungon sisäisen lämpötilan. Säteen pyörintä pysähtyy referenssitarkistuksen ajaksi ja käynnistyy jälleen kun tarkistus on valmis. Huom: On syötettävä kaltevuusarvo, ennen kuin yksikkö käynnistää referenssitarkastuksen Asetusvalikko (Setting) Kuva 36 asetukset Avaa asetusvalikko painamalla perustilassa painiketta 4 ja valitse Settings (Kuva 36). Paina painiketta 4 avataksesi Settings valikon tai valitsemasi alavalikon. Lisätietoja alavalikoista Asetusvalikko kohdasta käyttohjeen lopusta Info Kuva 37 info Avaa infovalikko painamalla perustilassa painiketta 4 ja valitse Info (Kuva 37). Info-alavalikossa voit 6 tai 7 nuolipainikkeilla selata UL tai RC tietoja (ohjelmistoversio, tila, ID jne.) sekä laserin kokonaiskäyttöajan (Runtime). Kuva 38 info laserlähetin Kuva 39 info kauko- ohjain Kuva 40 käyttöaika 284

16 6.13 Huoltovalikko (Service) Avaa huoltovalikko painamalla perustilassa painiketta 4 ja valitse Huolto (Kuva 41). Painikkeilla 6 ja 7 voit valita vaaka-akseleiden X tai Y tai pystyakselin Z kalibroinnin. Kuva 41 huolto Kuva 42 Kalibrointi Y Kuva 43 Kalibrointi X Kuva 44 Kalibrointi Z Paina painiketta 4 valitaksesi tietyn akselin. Valinta käynnistää tämän akselin kalibroinnin RC603N :n huoltovalikko: Tämä valikko on näkyvissä vain RC603N kauko- ohjaimessa RC603N infrapunavaihtoehdot Kuva 45 RF / IR valikko Valitse menu, RF/IR valikko (Kuva 45). Paina painikkeesta 4 valittaksesi seuraavat vaihtoehdot: RF On; IR auto => radio aina päällä, infrapuna kytkeytyy päälle automaattisesti kun radioyhteys menee poikki. RF Off; IR ON => radio pois päältä, infrapuna aina päällä RF On; IR Off => radio aina päällä, infrapuna aina poissa päältä Kuva 46 RF On; IR Auto Kuva 47 RF Off; IR On Kuva 48 RF On; IR Off Radioyhteyden tila Kun painiketta 4 on painettu, näkyy nykyisen radioyhteyden (radio connectivity) tila (Kuva 49). Kuva 49 Radioyhteys 285

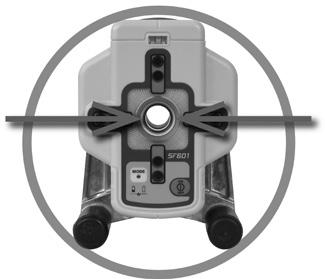

17 7 Erikoistoiminnot - linjausasento 7.1 Z-akseli, Pisteen automaattinen kohdistus Spot Align Kuva 50 Linjaus Spot Finder SF601:llä putkilaserpiste kohdistetuu automaattisesti tähtäystaulun linjaan säilyttäen Z-akselin prosenttiarvon. Spot Align -toiminnolla luotisäteen voi kohdistaa automaattisesti jopa 80m etäisyydellä olevaan SF601 tähtäintauluun. 1. Aseta laserlähetin referenssipisteen yläpuolelle. tähtäintauluun2. Kohdista näytön kallistuskupla keskelle. 3. Käynnistä SF601 ja aseta se suunnattavalle linjalle (enintään 150m päähän) 4. Valitse valikossa Spot Align ja käynnistä automaattinen kohdistus painikkeella 4 => luotisäde vaihtuu pyöriväksi viuhkalinjaksi (jonka kohdistuskulma on 10 ). Huomautus: Spot Alignin voi käynnistää myös putken läpi RC603N:n infrapunaohjauksella. Huomautus: Näyttö palaa takaisin vakiotilaan ja samalla Spotfinder kuvake vilkkuu. Kuva 51 Tähtäintaulu Luotisäde kohdistuu automaattisesti SF601:n keskiosaan. 5. Kohdistuksen jälkeen kaikki 4 kpl SF601 LED valot palavat. Tämän jälkeen putkilasersäde syttyy ja Z- akselin kallistusarvo muuttuu takaisin alkuperäiseen kaltevuuteen. (SF601 linjassa) Huomautus: Pisteen automaattisen kohdistuksen voi päättää painamalla painiketta 3 (ESC). 7.2 Z-akseli, Säteen automaattinen varmistus SpotLok Automaattista SpotLokia (samaan tapaan kuin PlaneLokia) voi käyttää pisteen jatkuvaan kohdistukseen SF601 tähtäintaulun keskelle kunnes SpotLok tilasta poistutaan. Laserlähetin kohdistaa sateen aina SF601 keskelle, jotta säteen kaltevuus tai linja ei pääse siirtymään esim. värähtelyjen tai lämpötilamuutosten vaikutuksesta. SpotLok toiminnon mahdollistava SF601 tähtäintaulu toimii jopa 80m saakka laserlähettimestä. 1. Aseta laserlähetin referenssipisteen ylle. 2. Kiinnitä SF601 Spot Finder toiseen (linjan päähän) referenssipisteeseen. 3. Valitse valikosta SpotLok ja käynnistä automaattinen kohdistus painikkeella 4 => laserpiste vaihtuu pyöriväksi viuhkasäteeksi. Huomautus: SpotLokin voi käynnistää myös putken läpi RC603N:n infrapunaohjauksella. Huomautus: Vakionäytössä vilkkuu Spot Finder ja lukkomerkki. Laserpiste kohdistuu automaattisesti SF601:n keskiosaan. Kuva 53 Lukitustila 4. Kun kohdistus on tehty SF601 4 LEDiä palavat ja kuvakkeet eivät vilku. Laserlähetin jatkaa pisteen siirtämistä niin että säde osuu aina SF601 keskelle. Huomautus: Automaattisen SpotLok-toiminnon voi päättää painamalla painiketta 3 (ESC). 286

18 7.3 Z-akselin kaltevuuden automaattinen mittaus Spot Match Kaltevuuden automaattista mittausta voi käyttää tuntemattoman kaltevuuden mittaamiseen 2 korkeuspisteen välillä (esim. olemassa olevan putken tai avoimen ojan). Putkilasersäteen linja (Viuhkasäde) kohdistuu automaattisesti SF601:n keskikohtaan ja palaa automaattiseen Z akselin kallistustilaan näyttäen mitatun kallistuskulman. SpotMatch toiminnon mahdollistava SF601 tähtäintaulu toimii jopa 80m saakka laserlähettimestä. 1. Aseta laserlähetin referenssipisteen ylle. 2. Kiinnitä SF601 Spot Finder toiseen (linjan päähän) referenssipisteeseen. 3. Valitse valikossa Spot Match ja käynnistä kaltevuuden automaattinen mittaus. Painikkeen 4 painaminen käynnistä kaltevuuden automaattisen mittauksen ja viuhkasäde käynnistyy. Huomautus: Spot Matchin voi käynnistää myös putken läpi RC603N:n infrapunaohjauksella. Huomautus: Vakionäytössä vilkkuu Spot Finder ja kulmamerkki. Putkilasersäde kohdistuu automaattisesti SF601:n keskiosaan. Kuva 55 Kaltevuusmittauksen kuvake 4. Kohdistuksen jälkeen (SF601:n 4 punaista LEDiä palavat) viuhkasäde kytkeytyy pois päältä ja UL laskee kaltevuuden. Näytössä näkyy laskettu Z-akselin prosenttiarvo. Huomautus: Kaltevuuden automaattisen mittauksen voi päättää painamalla painiketta 3 (ESC). 7.4 Automaattinen linjaus (Line Scan) Line Scan (Kuva 56) linjaa säteen automaattisesti keskilinjaan. Säteen voi pysäyttää halutussa linjauskohdassa. Valitse valikossa Line Scan ja käynnistä automaattinen linjaus painikkeella 4. Roottori kääntää X-akselin oikeaan ja vasempaan äärilaitaan ja pysähtyy keskiasennossa. Kuva 56 Linjahaku Säde pysäytetään painikkeesta 3 (ESC), laite kytkeytyy tällöin manuaaliseen tilaan. Korjauksia voi tehdä ylös/alas nuolipainikkeilla 5/8. Vasemmalle/ oikealle painikkeilla 6/7. Manuaalisen painikkeen painallus kytkee takaisin automaattiseen toimintaan. Linjan keskityksen aikana linjahakukuvake (Kuva 57) vilkkuu näytöllä. Luva 57 Linjahaku kuvake 7.5 Automaattinen pystylinjaus (Beam Plunge) Kuva 58 Pystylinjan haku Beam Plunge keskittää säteen automaattisesti pystyasennossa. Säteen voi pysäyttää halutussa pystylinjan kohdassa. Valitse valikossa Beam Plunge ja käynnistä automaattinen pystylinjaus painikkeella 4. Roottori kääntää Y-akselin oikeaan ja vasempaan äärilaitaan ja pysähtyy keskiasennossa. Säde pysäytetään painikkeesta 3 (ESC), laite kytkeytyy manuaaliseen tilaan. Korjausia voi tehdä ylös/alas nuolipainikkeilla 5/8 (ylös/alas), vas./oik. painikkeilla 6/7. Manuaalisen painikkeen painallus kytkee takaisin automaattiseen toimintaan. 287

19 8 Asetukset valikko (Settings menu) Kuva 59 Asetukset Valitse valikossa Settings -toiminto (Kuva 59). Avaa asetusvalikko painamalla perustilassa painiketta 4. Siirrä näytön osoitin kuvakkeen päälle ja paina painiketta 4 siirtyäksesi alavalikkoon tai valitaksi toiminnon. Setting-valikossa on seuraavat toiminnot: Pairing Paritus Grade Entry Prosenttien syöttö Grade Display Kaltevuuden näyttö Sensitivity Herkkyys HI-Alert HI- hälytys User Name Omistajan nimeäminen Set Password Password On/Off Salasanan syöttö Salasana päälle/pois RF-Channel Radiokanava Select Language Valitse kieli Position Info Sijainti määritys 8.1 Paritus Kuva 71 Paritus Eri laitteiden yhdistäminen laseriin edellyttää laiteparin muodostamista. Laser voi viestiä useiden muiden radioverkoston osanottajien kanssa, ja ne yhdistetään toisiinsa laiteparien muodostamisen avulla. Laserin hankinnan yhteydessä kaikkien laiteparien pitäisi olla muodostettuina, mutta tämä ei ehkä pidä jostain syystä paikkaansa, tai laiteparit on menetetty. Tällöin voit muodostaa laitepareja seuraavissa osioissa kuvatulla tavalla. Huom: Varmista, että paritusta tehdessäsi, että lähistöllä on vain yksi vastaava paritettava lähetin. 8.2 Laserähettimen paritus kaukosäätimeen Aloita laserista. Avaa laiteparin muodostusvalikko painamalla Asetukset (Kuva 59), valikossa painiketta 4 ja vapauttamalla se (Kuva 71). Näytöllä esitetään kulloinkin muodostetut laiteparit (enintään kaksi kaukosäädintä). Varmista, että vähintään yksi RC-aukko on vapaana kaukosäätimen laiteparin muodostusta varten. Jos vapaata RC-aukkoa ei ole, valitse yksi niistä ja poista se painikkeella 1 (CLR). Voit käynnistää parinmuodostusprosessin painamalla painiketta 2. Jatka kaukosäätimellä valitsemalla laiteparin muodostussymboli. Laiteparin muodostus alkaa välittömästi. Onnistuneen laiteparin muodostuksen jälkeen laserin näytöllä näkyy kaukosäätimen tunnus laitepariluettelossa. 8.3 Laserlähettimen paritus vastaanottimeen Parittaaksesi laserlähettimen ja vastaanottimen valitse asetukset ja paina painiketta 4 avataksesi paritus (Pairing) valikon (Kuva 71). Näyttö näyttää jo paritetut vastaanottimet. Aiemmin paritetut vastaanottimet voidaan poistaa painamalla 1 (CLR) painiketta. 288

20 A C B Paina HL760 vastaanottimessa samanaikaisesti kahden sekunnin ajan A ja B painikkeita (ääni ja tarkkuus). Näytölle tulee ensin MENU ja heti tämän jälkeen RDIO. Paina painiketta C (mm) ja näyttö näyttää nykyisen radion tilan. Paina C (mm) siirtyäksesi valikkoon. Valitse LS, painikkeet A ja B (ääni ja tarkkuus) vaihtavat valintaa. Paina C (mm) hyväksyäksesi valinnan. Paina lyhyesti painiketta B (ääni) näyttöön tulee teksti PAIR. Paina painiketta C (mm) PAIR tekstin viereen tulee pyörivä viiva. Kun paritus on valmis näyttöön tulee ilmoitus OK. UL633N yhdistyy automaattisesti vastaanottimen kanssa. Paina virtakytkintä kaksi kertaa poistuaksesi valikosta. Laserlähettimen kuva vastaanottimen näytöllä tarkoittaa että paritus on onnistunut. 8.4 Laserlähettimen paritus radiosignaalitoistimeen (ST802/ST805) Varmista, että ST802/ST805 on kytketty pois päältä. Aloita laserista. Avaa laiteparin muodostusvalikko painamalla Asetukset (Kuva 35), valikossa painiketta 4 ja vapauttamalla se (Kuva 47). Näytöllä esitetään kulloinkin muodostetut laiteparit (enintään yksi signaalintoistin). Varmista, että ST-aukko on vapaana signaalitoistimen laiteparin muodostusta varten. Jos vapaata aukkoa ei ole, valitse ST-aukko ja poista se painikkeella 1 (CLR). Voit käynnistää parinmuodostusprosessin painamalla painiketta 2. Kytke signaalitoistin päälle. Signaalintoistin muodostaa automaattisesti laiteparin laserin kanssa. Jos laiteparin muodostus onnistui, pariin liittyvän ST-aukon osoite näytetään laitepariluettelossa. Myös signaalintoistimessa näkyy vakaana palava keltainen tilan LED-valo. 8.5 Prosenttien syöttötapa (Grade Entry) Kuva 73 Kaltevuuden asetus Valitse Grade Entry kuvake (Kuva 73) ja paina painiketta 4 avataksesi kaltevuusprosenttien syötötapa valikon. Asetusta voi muuttaa painamalla 6 tai 7 panikkeita. Paina painiketta 4 hyväksyäksesi valinnan. Kuva 74 Juokseva numero Kuva 75 Digitaalinen asetus 8.6 Kaltevuuden näyttö (Grade Display) Kuva 76 Kaltevuuden näyttö Valitse Grade Display kuvake (Kuva 76) menuvalikosta ja paina painiketta 4 avataksesi valikon. Kaltevuusnäytöksi voidaan muuttaa valikosta PROSENTTI, PROMILLE, tai ASTE painamalla 6 tai 7 painikkeita. Paina painiketta 4 hyväksyäksesi valinnan. Kuva 77 Prosentti Kuva 78 Promille Kuva 79 Aste 289

21 8.7 Tasausherkkyyden valinta (Sensitivity Selection) Kuva 80 Tasausherkkyys Valitse Sensitivity kuvake ja paina painiketta 4 siirtyäksesi tasausherkkyys valikkoon (Kuva 80). Tasausherkkyysasetuksia ovat LOW, MID (vakio) ja HIGH. Asetusta voi muuttaa painamalla 6 tai 7 painikkeita. Paina painiketta 4 hyväksyäksesi valinnan. Kuva 81 Matala Kuva 82 Keski Kuva 83 Korkea 8.8 Tasauksen häirintähälytys (HI-alert) Valitse HI- alert kuvake (Kuva 84) ja paina painiketta 4 avataksesi tasauksen häirintähälytys valikon. Asetusvaihtoehtoja ovat 5 min(kuva 85); vakio), 30 sekuntia (Kuva 86) ja OFF (Kuva 87). Asetusta voi muuttaa painamalla 6 tai 7 panikkeita. Paina painiketta 4 hyväksyäksesi valinnan. Kuva 84 Hi Alert Kuva 85 tasaushälytys 5 min 8.9 Omistajan nimeäminen (User Name) Kuva 88 Nimeäminen Kuva 86 tasaushälytys 30 sec Kuva 87 tasaushälytys OFF Valitse User name kuvake (Kuva 88) ja paina painiketta 4 siirtyäksesi omistajan nimeämisvalikkoon. Yhdelle riville voidaan kirjoittaa 18 pientä tai 15 isoa kirjainta tai numeroa. Rivejä voi muuttaa painamalla 5 tai 8 painikkeita. Kirjaimia tai numeroita voi muuttaa painamalla painikkeita 1 tai 2. Nimeäminen vahvistetaan painikkeella 4. Aina kun laserlähetin käynnistetään omistajatiedot näkyvät laserlähettimen ja kaukosäätimen näytöllä Salasanan asetus (Set Password) Määritä salasana -toiminnon avulla voidaan määrittää tunnus, jota pyydetään, kun laitteeseen kytketään virta. Näin voidaan estää lähettimen luvaton käyttö. Siirry kohtaan Valikko -> Asetukset -> Määritä salasana. Valitse Määritä salasana (Kuva 89) kuvake ja avaa Salasana-valikko painamalla painiketta 4 ja vapauttamalla se. Käyttämällä painikkeita 1-8 voit syöttää salasanan, joka sisältää 4 Kuva 89 numeroa, ja toistaa salasanan toisella rivillä. (Kuva 91) Voit tallentaa valitun salasanan painamalla Salasana painiketta 4 ja vapauttamalla sen. yksikkö palaa vakiovalikkoon. Kun laitteeseen on kytketty virta, näkyviin tulee vakionäyttö, jos on syötetty oikea salasana, tai muutoin laite sammuu automaattisesti. Kuva 90 Salasana asetus Kuva 91 Vahvista salasana 290

22 8.11 Salasanakysely päälle/pois (Password On/Off) Valitse Password ON-OFF kuvake (Kuva 92) ja paina painiketta 4 siirtyäksesi salasanakysely valikkoon. Paina painikkeita 6 tai 7 vaihtaasesi salasanakyselyn ON (Kuva 93) tai OFF (Kuva 94), jos salasana on syötetty aiemmin.paina painiketta 4 hyväksyäksesi valinnan. Kuva 92 Salasana On/Off Kuva 93 Salasana On Kuva 94 Salasana Off 8.12 Radiokanavan asetus (Radio (RF) Channel) Radiotaajuuskanavan valikossa käyttäjä voi vaihtaa radiokanavaa. Tämä voi auttaa ratkaisemaan joitakin radioyhteyteen liittyviä ongelmia, jotka johtuvat työmaan vilkkaasta radioliikenteestä. Valitse Asetukset (Kuva 59) valikossa radiotaajuuskanavan kuvake ja avaa Radiokanava (Kuva 95) valikko painamalla painiketta 4 ja vapauttamalla se. Radiokanavavalikoiman valintaruudussa on Kuva 95 kuusi radiokanavaa. Valitse yksi kanava ja vahvista valittu radiokanava painamalla painiketta 4 ja Radiokananava vapauttamalla se. Huom: Radiokananavan vaihdon jälkeen RC vastaanotin ja ST ja HL kaukosäädin täytyy parittaa uudelleen. Huom: Mahdollistaaksesi radioyhteyden pitkän toimintaetäisyyden, aseta laserlähetin kolmijalan avulla vähintään 1m korkeudelle maan pinnasta Valitse kieli Kuva 96 Kieli Valitse kielivalinnan kuvake (Kuva 96) ja paina painiketta 4 siirtyäksesi kielen asetusvalikkoon. Paina painikkeita 5 tai 8 muuttaaksesi kieliasetusta (EN, DE, IT, FR, ES, PT, NL, DA, NO, SV, FI, PL, TR, CZ). Paina painiketta 4 hyväksyäksesi kielivalinnan, ja järjestelmä palaa perustilaan Sijainti määritys Kuva 97 Sijainti info Ääriolosuhteissa ja suurilla kaltevuuksilla (yli 10%) työskennellessä laserlähettimelle tulee ilmoittaa työskentelyalueen sijainti ja korkeus, jotta automaattitasaus voi ylläpitää optimaalisen mittaustarkkuuden tämän alueen painovoimaolosuhteissa. Käyttäjä voi asettaa sijainti- ja korkeustiedon itse työmaaolosuhteissa laitteen asetusvalikosta. Avaa Menu- valikosta (Kuva 59) Sijainnin määritys alavalikko (Kuva 97) ja siirry valikkoon painikkeella 4. Voit liikkua valikossa painikkella 5, 6, 7 ja 8. Lukemien muuttaminen tapahtuu painikkeella 1 tai 2. Huom: Palauttaaksesi oletusasetukset valitse Default position ja hyväksy valinta painikkeella 1 ( Set ). Poistu valikosta painikkeella 4. Laite palauttaa tämän jälkeen oletusasetukset. 291

23 9 KALIBROINTI 9.1 Y ja X akselin kalibroinnin tarkastus 1. Aseta laserlähetin 30 metrin etäisyydelle tasapintaisesta seinästä 2. Aseta molempien molempien akseleiden kaltevuudeksi 0.000% 3. Käännä +Y akseli seinää kohti ja merkitse korkomerkki seinään vastaanottimella Huomautus: Käytä vastaanottimen tarkinta tarkkuusasetusta 4. Käännä laserlähetintä 180 astettä (-Y akseli kohti seinää) ja anna säteen tasaustua. 5. Merkitse korkomerkki seinään vastaanottimella (ensimmäisen viivan ylä- tai alapuolelle) 6. Mittaa merkkien korkeusero. Jos merkkien korkeusero on yli 3mm 30m etäisyydellä laserlähetin on kalibroitava. 7. Tarkista X ja +X akselien kalibrointi samalla tavalla kun tarkastit Y ja +Y akselien kalibroinnin. 9.2 Z akselin kalibrointi Tarkistaakseli Z- akselin kalibroinnin tarvitset mittaluodin (painon) ja 10m ohuen narun. 1. Asenna mittaluodilla varustettu luotinaru 10m korkeuteen. 2. Aseta laserlähetin linjausasentoon ja varmista vastaanottimella että säde osuu tarkalleen luotinarun yläpäähän. 3. Varmista vastaanottimella narun puolivälistä ja alaosasta onko poikkeama enemmän kuin 1mm 10m etäisyydellä. Jos poikkeama on suurempi laserlähetin täytyy kalibroida. 292

24 10 Vianetsintä Jokaisen vikailmoituksen voi poistaa painamalla lyhyesti painiketta 4 (OK). Jos jokin muu kuin taulukossa oleva vikailmoitus tulee näkyviin, on otettava yhteyttä maahantuojan asiakaspalveluun. Vikakoodi Kuvaus Ratkaisu 21 Lyhytaikainen EEprom-virhe Suorita laitteiden paritus uudelleen ja syötä asiakaskohtaiset asetukset uudelleen 120 HI-korkeushälytys - laitteen korkeus on muuttunut 130 Mekaniikan raja akselin kohdistuksessa tai kaltevuuden horisontaalisessa/vertikaalisessa mittauksessa 131 Kulmaraja akselin kohdistuksessa Tarkista lasersäteen korkeus HI-korkeushälytyksen poiston jälkeen Kohdista laser paremmin linjakeppiin, tarkasta, onko kaltevuus suurempi kuin +/-25 %. Linjaa laserlähetin tarkemmin linjaussuuntaan 140 Lasersäde lukkiutunut Varmista, että laserin ja HL760:n tai SF601:n välillä ei ole esteitä 141 Aikaraja - Toimintoa ei voitu päättää aikarajan sisällä 150 Vastaanotinta ei tunnistettu automaattisia toimintoja varten 151 Vastaanottimia ei tunnistettu automaattisia toimintoja varten 152 Ei vastaanotinta - vastaanotinta ei löytynyt haussa 153 Signaali menetetty - vastaanotin löydetty ja sitten menetetty kohdistusprosessissa Tarkasta radion toiminta ja yhteys, tarkista laserjalustan vakaus Varmista, että vastaanotin on päällä ja että sille on tehty paritus Varmista, että molemmat vastaanottimet ovat päällä ja että niille on tehty paritus Tarkista kantama automaattisille kohdistuksille, käynnistä automaattinen toiminta uudelleen Tarkista kantama automaattisille kohdistuksille, käynnistä automaattinen toiminta uudelleen 160 X, Y tai Z tasausanturi viallinen Ota yhteyttä huollon asiakaspalveluun 293

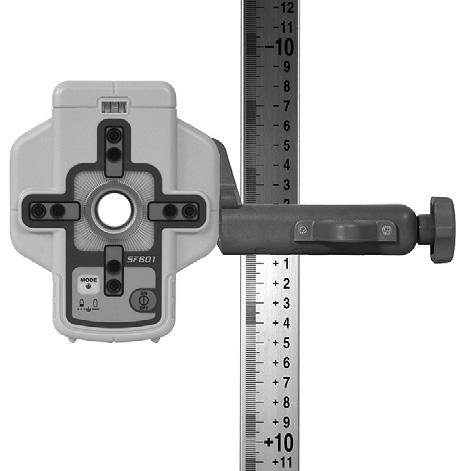

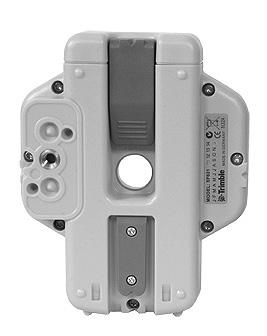

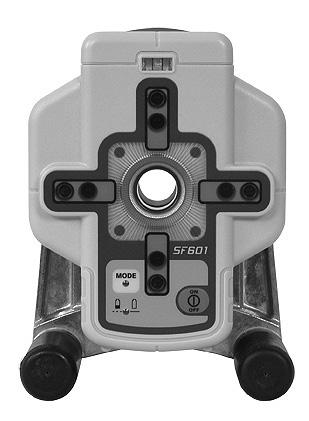

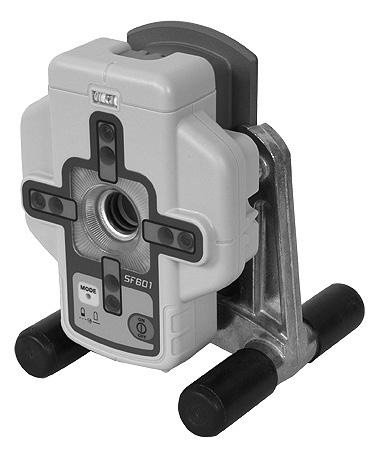

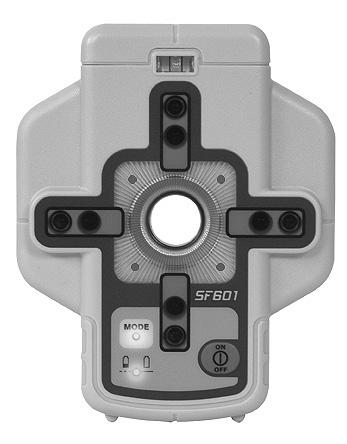

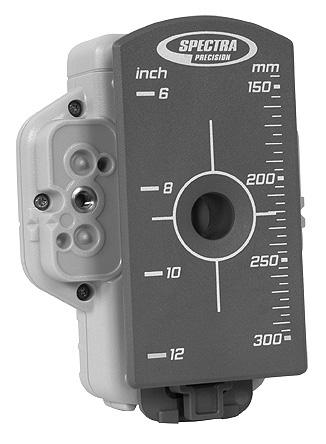

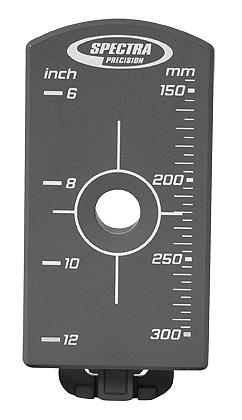

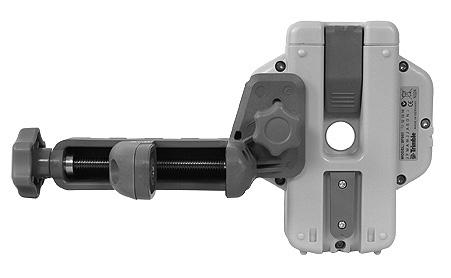

25 11 SF601 - käyttöohje SF601 kiinnitettynä mittalattaan (HL760 vastaanottimen kiinnikkeellä) SF601 kiinnitettynä putkilaserin tähtäintaulun telineeseen SF601 osat SF Tähtäintaulutelineen adapteri 3. Keskitysaukko 4. Virtapainike 5. Tasauskupla 6. Paristotila-LED 7. Asetustila-LED 8. Suuntaus LED valot 9. IR lähetin/vastaanottimet 10. Merkintäurat (edessä ja takana) 11. M6 kiinnityskierre 12. Paristokansi 13. Paristokannen kiinnitysvipu 14. Adapterin vapautusnappi

26 SF601:n virransyöttö 1. Vedä kiinnitysvipu ylös ennen paristokotelon avaamista. SF601 mukana toimitetaan alkaliparistot. Ladattavia akkuja voi käyttää, mutta ne on kuitenkin ladattava ulkoisesti 2. Paristojen asetuksessa on otettava huomioon paristokannessa olevat plus- (+) ja miinus- (-) merkit. 3. Sulje paristokansi ja käännä kiinnitysvipu alas niin, että se napsahtaa kiinni. SF601 toiminnot ja ominaisuudet 1. Virtapainike: SF601 kytketään päälle virtapainikkeesta. Kaikki näytöt ja tila-ledit palavat 1,0 sekunnin ajan. SF601 kytketään pois painamalla virtapainiketta yli 1 sekunnin ajan. Huomautus: Kun SF601 on kytketty päälle, lyhyt virtapainikkeen painallus kytkee viuhkasäteen pois päältä ja takaisin päälle. Kaikki valitut mittaukset keskeytetään. LED valot: 2. LED nro 1: Vihreä kun SF601 on päällä ja paristot ok. Vilkkuva punainen jos virta vähissä Punainen jos virta loppumassa pian (5 min) 3. LED nro 2: (Mode) Keltainen = automaattinen tila Vilkkuva = ei signaalia Pois päältä = Manuaalinen tila 4. Suunta LED valot (punaiset) Manuaalinen tila: näyttää suunnan luotisäteen keskiosaan. Kaikki 4 LEDiä ovat päällä, kun säde on SF601 keskiosassa. Automaattinen Spot Lock -tila: päällä jatkuvasti 5 minuutin ajan, sen jälkeen LEDit vilkkuvat 5 sekunnin välein SpotFinder SF601:n käyttö putkilaserkäytössä SF601:tä voi käyttää UL633N:n kanssa kolmessa automaattisessa toiminnassa: laserpisteen linjaus (Spot Alignment), SpotLok ja Z-akselin kaltevuuden mittaus (Spot-Match) sekä laserpisteen kohdistus (Spot search). Laserpisteen automaattinen kohdistus (Spot Align): SF601 ohjaa säteen automaattisesti vaakatasossa tähtäintaulun linjaan Z-akselin prosenttiasetuksen pysyen samana. (Käyttö putkivedon aloituspisteen kohdistuksessa sekä työskentelyn jatkamisessa seuraavina päivinä). 295
