1 SISÄLLYSLUETTELO FIN Johdanto 192 TURVALLISUUS 192 LASERJÄRJESTELMÄN OSAT 192 KÄYTTÖÖNOTTO 193 Virtalähde 193 RC602 Radiokauko-ohjaus 193 RC602:n päälle-/poiskytkentä 193 LASERIN ASETUKSET 194 Laserlähetin ON/ OFF kytkentä 194 Ominaisuudet ja toiminnot 194 Vakiotoiminnot 195 Prosenttiarvojen X-Y-syöttö 195 Pyörintänopeuden valinta 196 Manuaalitasaustila 196 MENU toiminnot 197 Menu toiminnot (Radio) 197 Planelok mittaustoiminto 198 Gradematch mittaustoiminto 199 Automatic axis mittaustoiminto (GL622) 200 Valmiustilan päälle-/poiskytkentä 200 Reference Check -toiminnon aloitus 200 Asetusvalikko 200 Info 201 Huoltovalikko 201 Erikoistoiminnot - linjausasetus 202 Line Scan linjaus 202 Asetusvalikon yksityiskohdat 202 Pairing, Paritus 202 GL6X2:n paritus RC602 kaukosäätimeen 203 GL6X2:n paritus HL750 vastaanottimeen 203 Maskitoiminto 203 Kaltevuuksien asettaminen (Grade Entry) 204 Kaltevuusnäyttö (Grade Display) 204 Tasauksen herkkyys (Sensitivity Selection) 204 HI-automaattitasauksen häirintähälytys (HI-alert) 204 Omistajan nimi (User Name) 205 Salasanan valinta (Set Password) 205 Salasana päälle/pois (Password On/Off) 205 Radiokanava (RF Radio Channel) 205 Valitse kieli 206 KALIBORINNIN TARKASTAMINEN 206 Y- ja X-akseline kalibroinnin tarkastus 206 Z-akselin kalibroinnin tarkastus 206 Vianetsintä 207 LAITTEEN SUOJAAMINEN 208 PUHDISTUS JA KUNNOSSAPITO 208 YMPÄRISTÖN SUOJELU 208 TAKUU 208 TEKNISET TIEDOT trimble_GL622_00_Buch :17

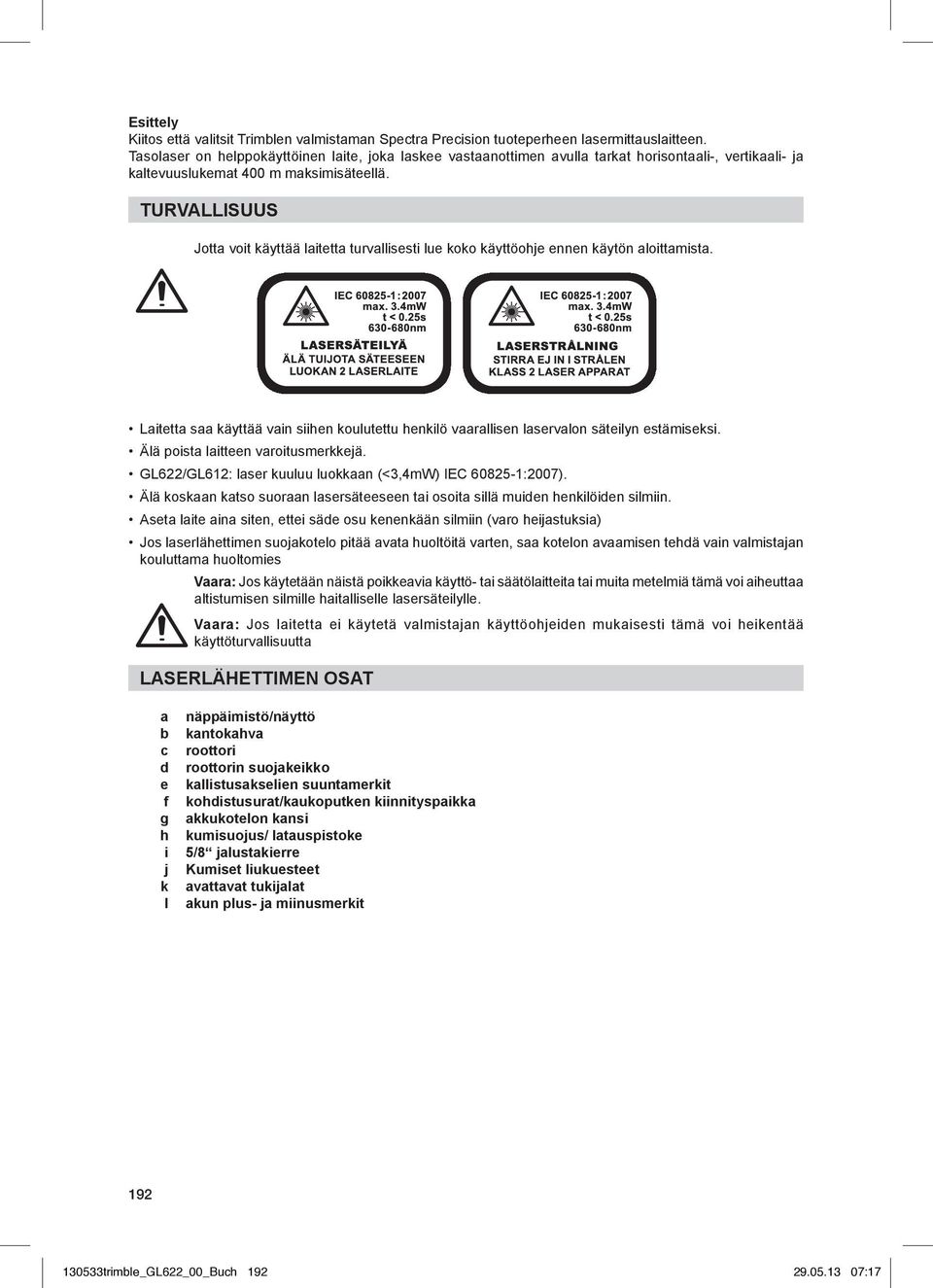

2 Esittely Kiitos että valitsit Trimblen valmistaman Spectra Precision tuoteperheen lasermittauslaitteen. Tasolaser on helppokäyttöinen laite, joka laskee vastaanottimen avulla tarkat horisontaali-, vertikaali- ja kaltevuuslukemat 400 m maksimisäteellä. TURVALLISUUS Jotta voit käyttää laitetta turvallisesti lue koko käyttöohje ennen käytön aloittamista. Laitetta saa käyttää vain siihen koulutettu henkilö vaarallisen laservalon säteilyn estämiseksi. Älä poista laitteen varoitusmerkkejä. GL622/GL612: laser kuuluu luokkaan (<3,4mW) IEC :2007). Älä koskaan katso suoraan lasersäteeseen tai osoita sillä muiden henkilöiden silmiin. Aseta laite aina siten, ettei säde osu kenenkään silmiin (varo heijastuksia) Jos laserlähettimen suojakotelo pitää avata huoltöitä varten, saa kotelon avaamisen tehdä vain valmistajan kouluttama huoltomies Vaara: Jos käytetään näistä poikkeavia käyttö- tai säätölaitteita tai muita metelmiä tämä voi aiheuttaa altistumisen silmille haitalliselle lasersäteilylle. Vaara: Jos laitetta ei käytetä valmistajan käyttöohjeiden mukaisesti tämä voi heikentää käyttöturvallisuutta LASERLÄHETTIMEN OSAT a b c d e f g h i j k l näppäimistö/näyttö kantokahva roottori roottorin suojakeikko kallistusakselien suuntamerkit kohdistusurat/kaukoputken kiinnityspaikka akkukotelon kansi kumisuojus/ latauspistoke 5/8 jalustakierre Kumiset liukuesteet avattavat tukijalat akun plus- ja miinusmerkit trimble_GL622_00_Buch :17

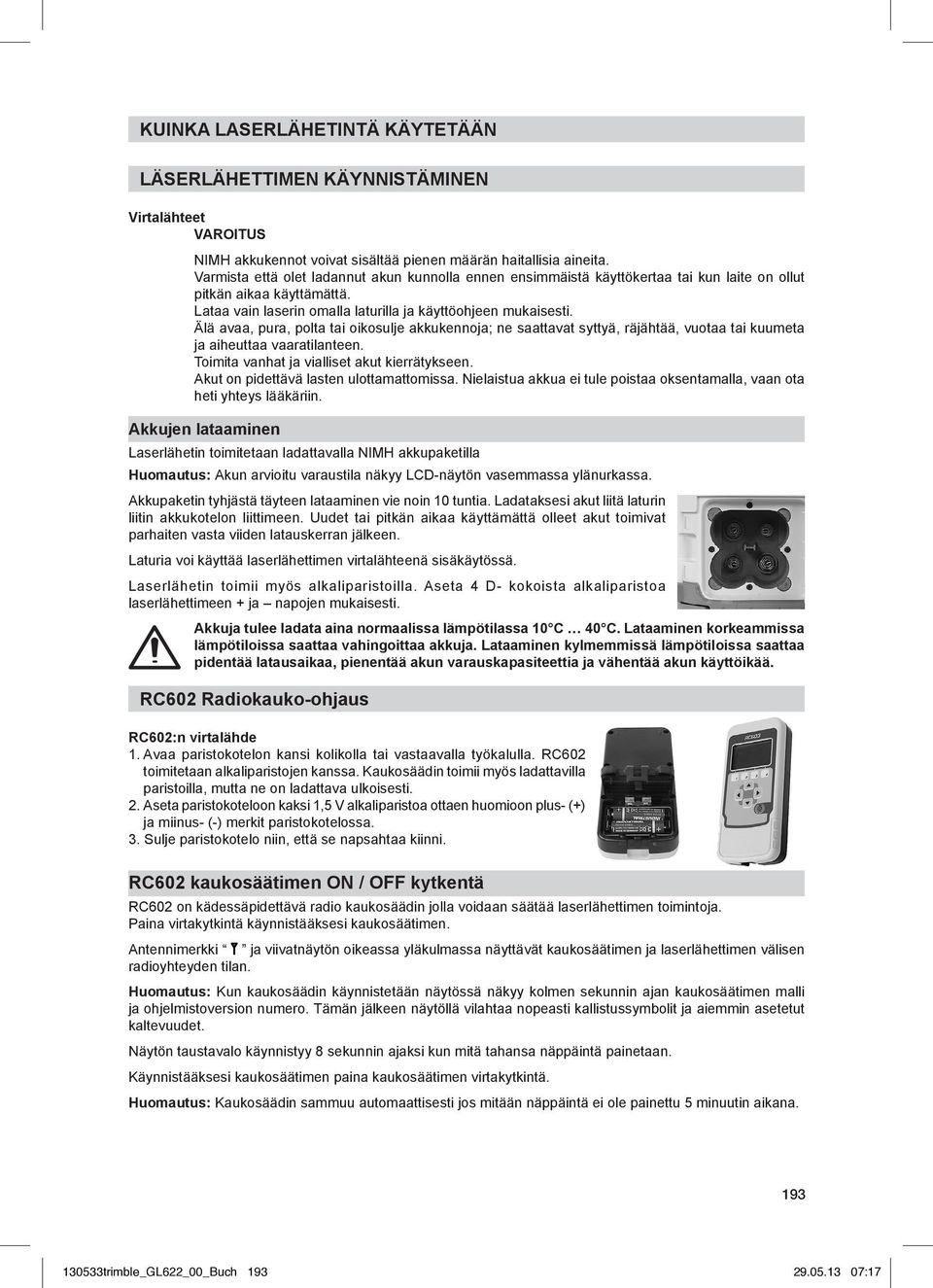

3 KUINKA LASERLÄHETINTÄ KÄYTETÄÄN LÄSERLÄHETTIMEN KÄYNNISTÄMINEN Virtalähteet VAROITUS NIMH akkukennot voivat sisältää pienen määrän haitallisia aineita. Varmista että olet ladannut akun kunnolla ennen ensimmäistä käyttökertaa tai kun laite on ollut pitkän aikaa käyttämättä. Lataa vain laserin omalla laturilla ja käyttöohjeen mukaisesti. Älä avaa, pura, polta tai oikosulje akkukennoja; ne saattavat syttyä, räjähtää, vuotaa tai kuumeta ja aiheuttaa vaaratilanteen. Toimita vanhat ja vialliset akut kierrätykseen. Akut on pidettävä lasten ulottamattomissa. Nielaistua akkua ei tule poistaa oksentamalla, vaan ota heti yhteys lääkäriin. Akkujen lataaminen Laserlähetin toimitetaan ladattavalla NIMH akkupaketilla Huomautus: Akun arvioitu varaustila näkyy LCD-näytön vasemmassa ylänurkassa. Akkupaketin tyhjästä täyteen lataaminen vie noin 10 tuntia. Ladataksesi akut liitä laturin liitin akkukotelon liittimeen. Uudet tai pitkän aikaa käyttämättä olleet akut toimivat parhaiten vasta viiden latauskerran jälkeen. Laturia voi käyttää laserlähettimen virtalähteenä sisäkäytössä. Laserlähetin toimii myös alkaliparistoilla. Aseta 4 D- kokoista alkaliparistoa laserlähettimeen + ja napojen mukaisesti. Akkuja tulee ladata aina normaalissa lämpötilassa 10 C 40 C. Lataaminen korkeammissa lämpötiloissa saattaa vahingoittaa akkuja. Lataaminen kylmemmissä lämpötiloissa saattaa pidentää latausaikaa, pienentää akun varauskapasiteettia ja vähentää akun käyttöikää. RC602 Radiokauko-ohjaus RC602:n virtalähde 1. Avaa paristokotelon kansi kolikolla tai vastaavalla työkalulla. RC602 toimitetaan alkaliparistojen kanssa. Kaukosäädin toimii myös ladattavilla paristoilla, mutta ne on ladattava ulkoisesti. 2. Aseta paristokoteloon kaksi 1,5 V alkaliparistoa ottaen huomioon plus- (+) ja miinus- (-) merkit paristokotelossa. 3. Sulje paristokotelo niin, että se napsahtaa kiinni. RC602 kaukosäätimen ON / OFF kytkentä RC602 on kädessäpidettävä radio kaukosäädin jolla voidaan säätää laserlähettimen toimintoja. Paina virtakytkintä käynnistääksesi kaukosäätimen. Antennimerkki ja viivatnäytön oikeassa yläkulmassa näyttävät kaukosäätimen ja laserlähettimen välisen radioyhteyden tilan. Huomautus: Kun kaukosäädin käynnistetään näytössä näkyy kolmen sekunnin ajan kaukosäätimen malli ja ohjelmistoversion numero. Tämän jälkeen näytöllä vilahtaa nopeasti kallistussymbolit ja aiemmin asetetut kaltevuudet. Näytön taustavalo käynnistyy 8 sekunnin ajaksi kun mitä tahansa näppäintä painetaan. Käynnistääksesi kaukosäätimen paina kaukosäätimen virtakytkintä. Huomautus: Kaukosäädin sammuu automaattisesti jos mitään näppäintä ei ole painettu 5 minuutin aikana trimble_GL622_00_Buch :17

4 LASERLÄHETTIMEN ASENTAMINEN Aseta laserlähetin vaaka- tai pystyasentoon tasaiselle pinnalle tai kiinnitä se 5/8 x 11 kierteellä varustettuun jalustaan. Laserlähetin tunnistaa automaattisesti käytetäänkö sitä vaaka tai pystyasennossa. Laserlähettimen käynnistäminen/ sammuttaminen Paina laserlähettimen virtakytkintä käynnistääksesi tai sammuttaaksesi laserlähettimen. Laserlähettimen käynnistyksen yhteydessä, sekä lämpötilan muuttuessa yli 5 C:n laserlähetin tekee automaattisesti tarkkuuden lämpötila - referenssitarkistuksen. Tarkistuksen aikana näytöllä vilkkuu lämpömittarin kuva. Kun lämpötila -referenssitarkastus on valmis lämpömittarin kuva poistuu näytöltä ja tasauskupla vilkkuu kunnes automaattitasaus on valmis. Jos laserlähetin ei pysty tasaamaan sädettä valitulla tasausherkkyydellä näyttöön tulee virheilmoitus. Ominaisuudet ja toiminnot Standard Display Kaukosäätimen näyttö kattaa kaikki laserin toiminnot, paitsi laitteen pääle-/poiskytkennän. Laserin akkutila Maskikulman valinta Kierrosluvun valinta HI-hälytys aktivoitu Painike 1: lyhyt painallus avaa MENU valikon. Painike 2: lyhyt painallus käynnistää kaltevuuden asetustilan. Painike 3: lyhyt painallus käynnistää/sammuttaa manuaalisen tasaustilan. Painike 4: lyhyt painallus vaihtaa esimääritettyjä kierroslukua. Painike 5, 8: nuolipainikkeet (ylös/alas) Painike 6, 7: nuolipainikkeet (vas./oik.) Painike 9: PÄÄLLE-/POIS-painike paina 1 sekunnin ajan käynnistystääksesi ja paina 2 sekuntia sammuttaaksesi. Tasaus-/valmiustila-LED (vihreä/punainen) Kaukosäätimen paristotila Radioyhteyden tila trimble_GL622_00_Buch :17

5 Vakiotoiminnot X-Y kaltevuuksien syöttö JUOKSEVA NUMEROASETUS Painikkeen 2 lyhyt painallus käynnistää kaltevuuden syöttötilan. Näytöllä näkyvät molempien akseleiden kaltevuudet. Painikkeen 1 a lyhyt painallus on Y etumerkin vaihto Painikkeen 2 a lyhyt painallus on X etumerkin vaihto (GL622) Painikkeen 3 a lyhyt painallus on asetusten hylkääminen ja paluu perustilaan Painikkeen 4 lyhyt painallus vahvistaa kaltevuusasetukset ja näyttö palaa perustilaan. Pidä 6 ja 7 painikkeita (vasen ja oikea) pohjassa muuttaaksesi pikakaltevuusasetuksella X- akselin arvoa (GL622). Painikkeiden lyhyt painallus nollaa arvon ja pohjassa pitäminen muuttaa lukemaa 1% askelluksin. Pidä 5 ja 8 painikkeita (ylös ja alas) pohjassa muuttaaksesi Y- akselin pikakaltevuusarvoa. Painikkeiden lyhyt painallus nollaa arvon ja pohjassa pitäminen muuttaa lukemaa 1% askelluksin. Huomautus: Pikakaltevuusasetus muuttuu nopeammaksi mitä pidempään vastakkaisia kytkiä on pidetty pohjassa. Huomautus: Molempien akseleiden pikakaltevuusasetus liikkuu aina 1% välein + suuntaan. Kun suurin astekulma +25% ylittyy pikakaltevuusasetus jatkaa lukemasta -25% kohti nollaa. Kun prosenttiarvo on vahvistettu painamalla painiketta 4, lasertaso kallistuu automaattisesti asetettuun prosenttiarvoon. Huomautus: Tasausmerkit laserlähettimen ja kaukosäätimen näytöllä vilkkuvat kunnes lasertaso on kallistunut asetettuun prosenttilukemaan. X-Y kaltevuuksien syöttö DIGITAALINEN NUMEROVALINTA (tehdasasetus) Painikkeen 2 lyhyt painallus käynnistää kaltevuuden syöttötilan. Näytöllä näkyvät molempien akseleiden kaltevuudet. Painikkeen 1 a lyhyt painallus on nopea asetus arvoon 0 % Painikkeen 2 a lyhyt painallus on etumerkin vaihto Painikkeen 3 a lyhyt painallus on asetusten hylkääminen ja paluu perustilaan Painikkeen 4 lyhyt painallus vahvistaa kaltevuusasetukset ja näyttö palaa perustilaan. Painikkeen 5 tai 8 (ylös/alas) lyhyt painallus liikuttaa kursoria X-(GL622) tai Y-akselin välillä Painikkeen 6 tai 7 lyhyt painallus (vas./oik.) liikuttaa kursoria vasemmalle tai oikealle. Painikkeella 1 tai 2 (plus tai miinus) valitaan haluttu numero tai etumerkki trimble_GL622_00_Buch :17

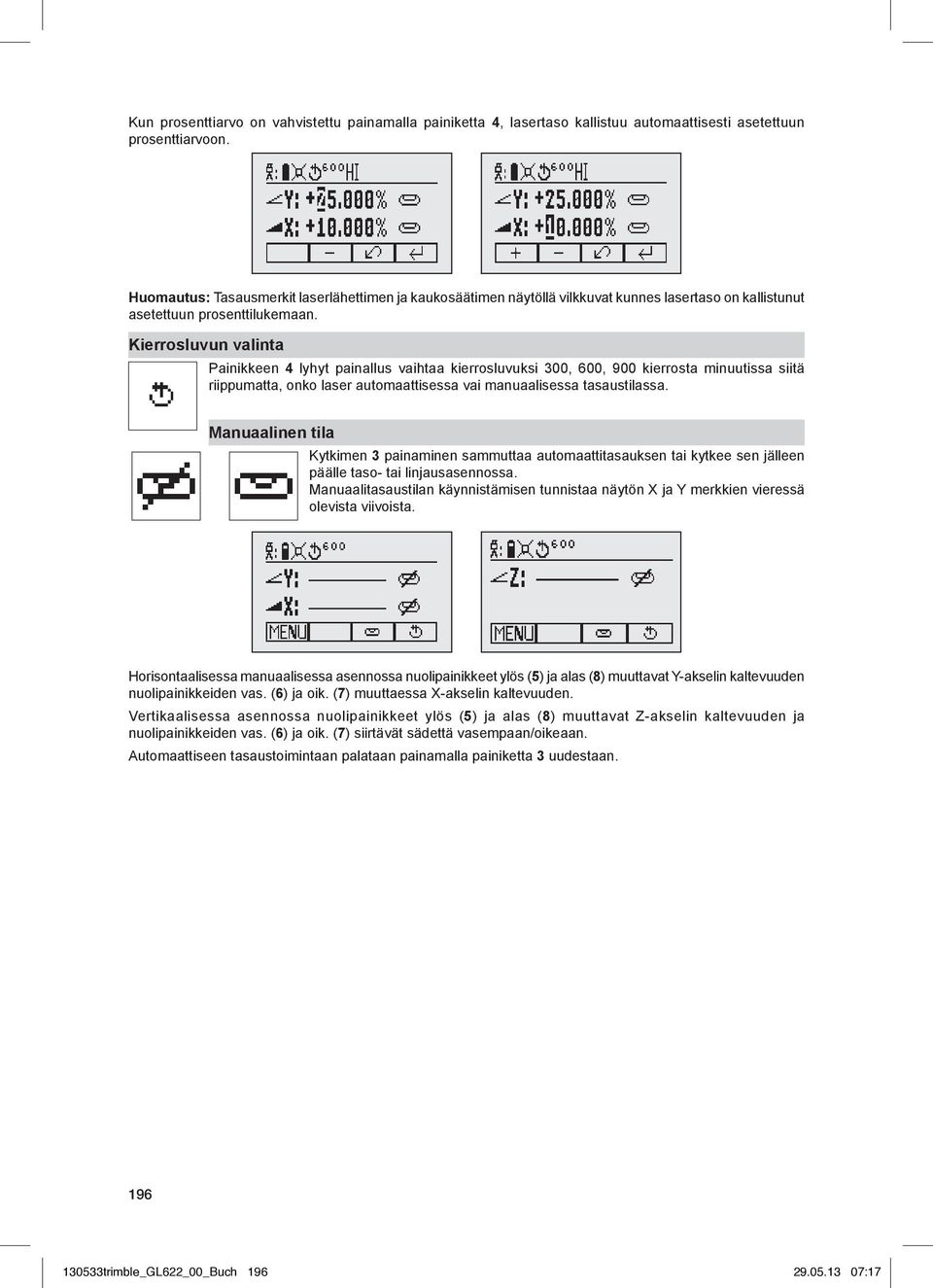

6 Kun prosenttiarvo on vahvistettu painamalla painiketta 4, lasertaso kallistuu automaattisesti asetettuun prosenttiarvoon. Huomautus: Tasausmerkit laserlähettimen ja kaukosäätimen näytöllä vilkkuvat kunnes lasertaso on kallistunut asetettuun prosenttilukemaan. Kierrosluvun valinta Painikkeen 4 lyhyt painallus vaihtaa kierrosluvuksi 300, 600, 900 kierrosta minuutissa siitä riippumatta, onko laser automaattisessa vai manuaalisessa tasaustilassa. Manuaalinen tila Kytkimen 3 painaminen sammuttaa automaattitasauksen tai kytkee sen jälleen päälle taso- tai linjausasennossa. Manuaalitasaustilan käynnistämisen tunnistaa näytön X ja Y merkkien vieressä olevista viivoista. Horisontaalisessa manuaalisessa asennossa nuolipainikkeet ylös (5) ja alas (8) muuttavat Y-akselin kaltevuuden nuolipainikkeiden vas. (6) ja oik. (7) muuttaessa X-akselin kaltevuuden. Vertikaalisessa asennossa nuolipainikkeet ylös (5) ja alas (8) muuttavat Z-akselin kaltevuuden ja nuolipainikkeiden vas. (6) ja oik. (7) siirtävät sädettä vasempaan/oikeaan. Automaattiseen tasaustoimintaan palataan painamalla painiketta 3 uudestaan trimble_GL622_00_Buch :17

7 Menu valikon toiminnot Valikkotoiminnot (radio-ohjaus) Painikkeen 1 lyhyt painallus perustilassa avaa MENU valikon. Valikossa on horisontaalisesta tai vertikaalisesta asennosta riippuen vain kulloinkin käytössä olevat toiminnot. Viimeksi käytetty toiminto näkyy tummalla taustalla. Nuoli alas näytön oikealla laidalla osoittaa, että painikkeella 8 (nuoli alas) voi siirtyä seuraavalle valikkotasolle. Menu valikossa voi liikkua 5 tai 8 (ylös tai alas) nuolikytkimillä ja 6 tai 8 (vasemmalle tai oikealle) nuolikytkimillä. Painikkeen 3 lyhyt painallus siirtää näkymän aina perustilaan tai edelliseen näyttöön. Painikkeilla 6 tai 7 voi valita halutun toiminnon valikkoriviltä. Painikkeen 4 lyhyt painallus käynnistää valitun toiminnon tai avaa alavalikon. Valikkotoiminnot tasolaser asennossa Valikkotoiminnot linjauslaser asennossa Huomautus: Paristustoimintoa tarvitaan kun halutaan parittaa jo kertaalleen toiseen laseriin paritettu kaukosäädin uuden laserlähettimen kanssa. Uudesta laserista täytyy kytkeä päälle paristustoiminto ennen parituksen aloittamista. Ilman tätä uuden laserin paritus ei onnistu. Paristustieto ei poistu automaattisesti vanhan laserin muistista, vaan jos sen haluaa poistaa, se pitää poistaa asetusvalikon kautta trimble_GL622_00_Buch :17

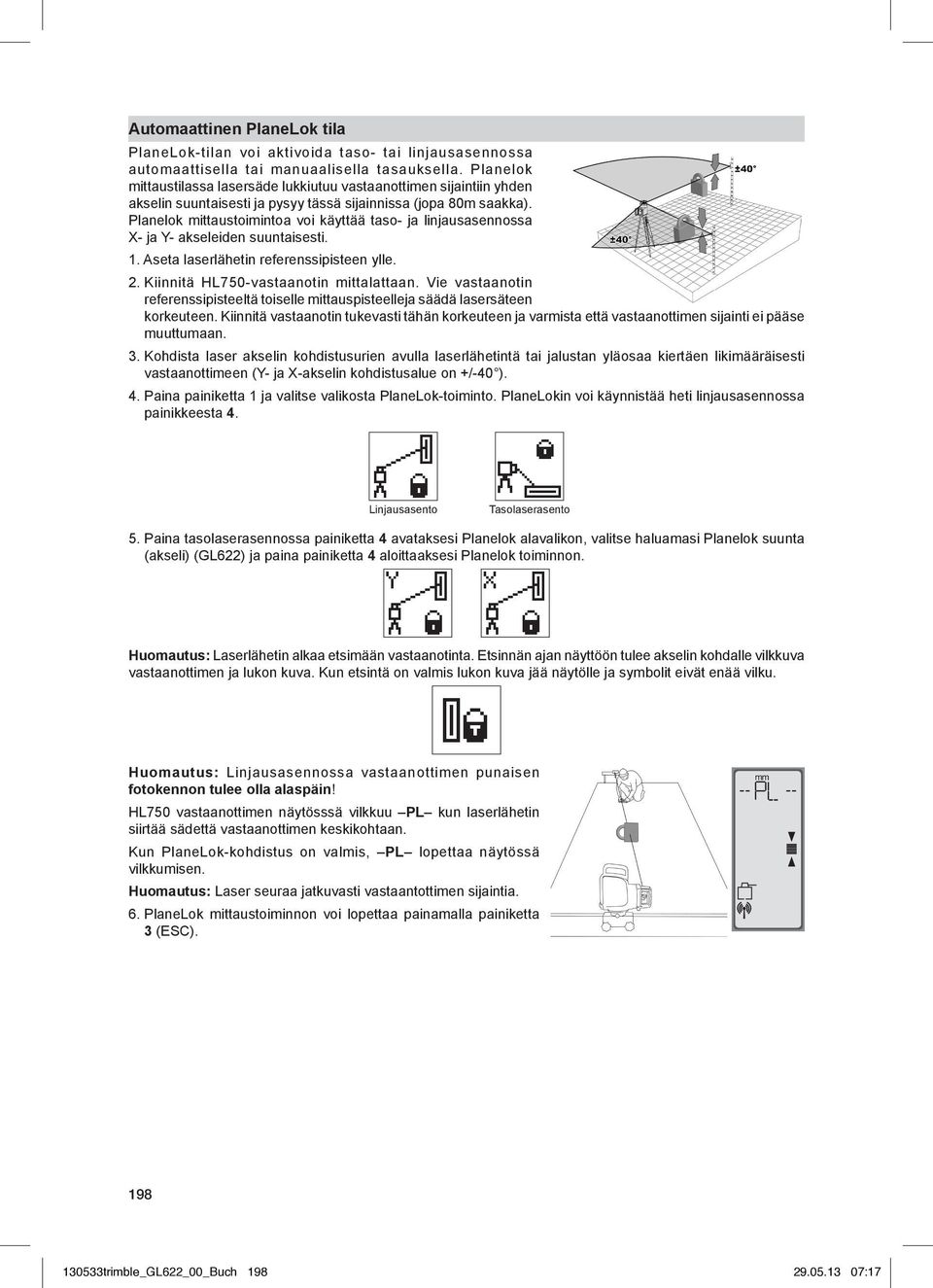

8 Automaattinen PlaneLok tila PlaneLok-tilan voi aktivoida taso- tai linjausasennossa automaattisella tai manuaalisella tasauksella. Planelok mittaustilassa lasersäde lukkiutuu vastaanottimen sijaintiin yhden akselin suuntaisesti ja pysyy tässä sijainnissa (jopa 80m saakka). Planelok mittaustoimintoa voi käyttää taso- ja linjausasennossa X- ja Y- akseleiden suuntaisesti. 1. Aseta laserlähetin referenssipisteen ylle. 2. Kiinnitä HL750-vastaanotin mittalattaan. Vie vastaanotin referenssipisteeltä toiselle mittauspisteelleja säädä lasersäteen korkeuteen. Kiinnitä vastaanotin tukevasti tähän korkeuteen ja varmista että vastaanottimen sijainti ei pääse muuttumaan. 3. Kohdista laser akselin kohdistusurien avulla laserlähetintä tai jalustan yläosaa kiertäen likimääräisesti vastaanottimeen (Y- ja X-akselin kohdistusalue on +/-40 ). 4. Paina painiketta 1 ja valitse valikosta PlaneLok-toiminto. PlaneLokin voi käynnistää heti linjausasennossa painikkeesta 4. Linjausasento Tasolaserasento 5. Paina tasolaserasennossa painiketta 4 avataksesi Planelok alavalikon, valitse haluamasi Planelok suunta (akseli) (GL622) ja paina painiketta 4 aloittaaksesi Planelok toiminnon. Huomautus: Laserlähetin alkaa etsimään vastaanotinta. Etsinnän ajan näyttöön tulee akselin kohdalle vilkkuva vastaanottimen ja lukon kuva. Kun etsintä on valmis lukon kuva jää näytölle ja symbolit eivät enää vilku. Huomautus: Linjausasennossa vastaanottimen punaisen fotokennon tulee olla alaspäin! HL750 vastaanottimen näytösssä vilkkuu PL kun laserlähetin siirtää sädettä vastaanottimen keskikohtaan. Kun PlaneLok-kohdistus on valmis, PL lopettaa näytössä vilkkumisen. Huomautus: Laser seuraa jatkuvasti vastaantottimen sijaintia. 6. PlaneLok mittaustoiminnon voi lopettaa painamalla painiketta 3 (ESC). mm trimble_GL622_00_Buch :17

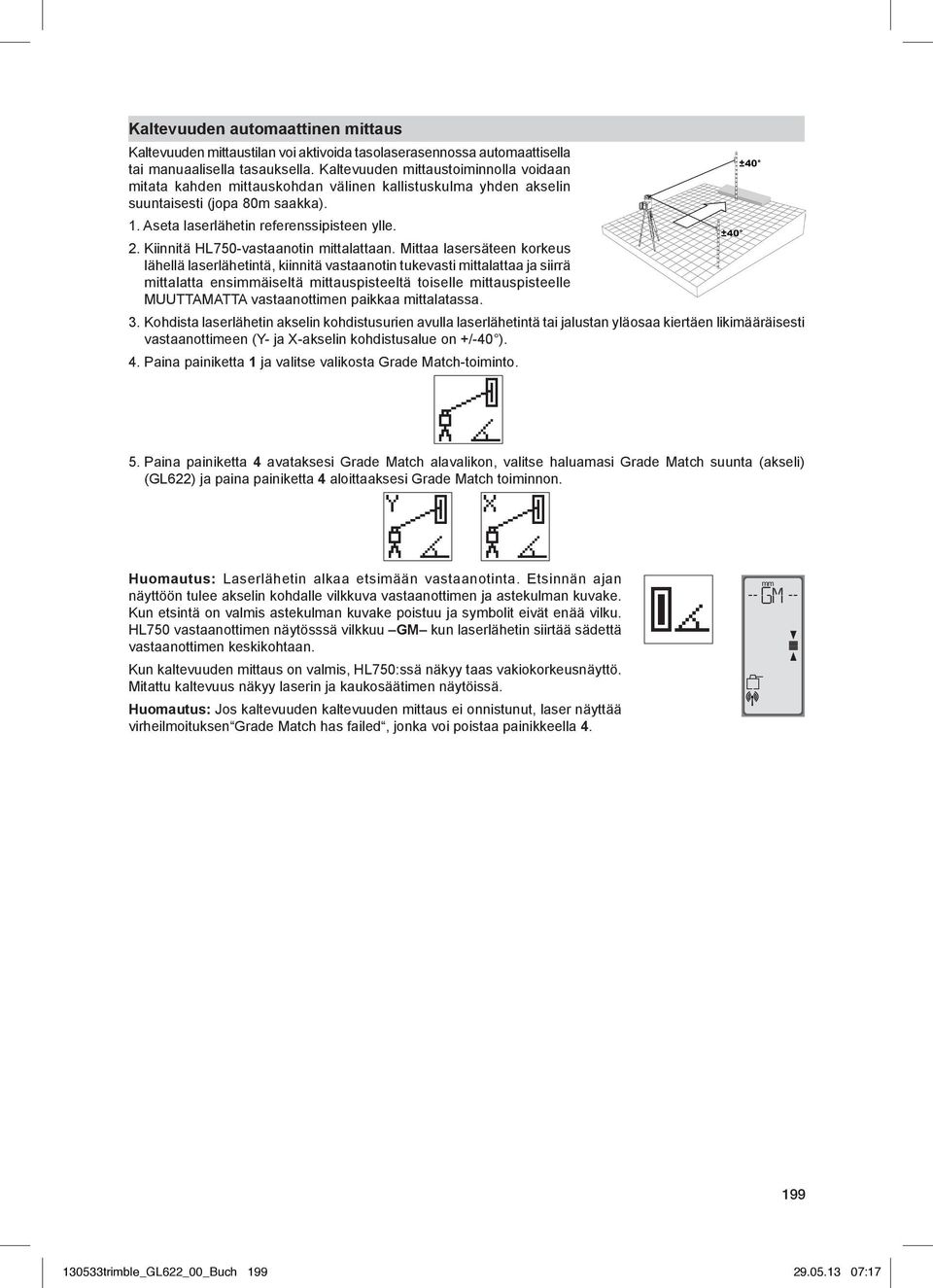

9 Kaltevuuden automaattinen mittaus Kaltevuuden mittaustilan voi aktivoida tasolaserasennossa automaattisella tai manuaalisella tasauksella. Kaltevuuden mittaustoiminnolla voidaan mitata kahden mittauskohdan välinen kallistuskulma yhden akselin suuntaisesti (jopa 80m saakka). 1. Aseta laserlähetin referenssipisteen ylle. 2. Kiinnitä HL750-vastaanotin mittalattaan. Mittaa lasersäteen korkeus lähellä laserlähetintä, kiinnitä vastaanotin tukevasti mittalattaa ja siirrä mittalatta ensimmäiseltä mittauspisteeltä toiselle mittauspisteelle MUUTTAMATTA vastaanottimen paikkaa mittalatassa. 3. Kohdista laserlähetin akselin kohdistusurien avulla laserlähetintä tai jalustan yläosaa kiertäen likimääräisesti vastaanottimeen (Y- ja X-akselin kohdistusalue on +/-40 ). 4. Paina painiketta 1 ja valitse valikosta Grade Match-toiminto. 5. Paina painiketta 4 avataksesi Grade Match alavalikon, valitse haluamasi Grade Match suunta (akseli) (GL622) ja paina painiketta 4 aloittaaksesi Grade Match toiminnon. Huomautus: Laserlähetin alkaa etsimään vastaanotinta. Etsinnän ajan näyttöön tulee akselin kohdalle vilkkuva vastaanottimen ja astekulman kuvake. Kun etsintä on valmis astekulman kuvake poistuu ja symbolit eivät enää vilku. HL750 vastaanottimen näytösssä vilkkuu GM kun laserlähetin siirtää sädettä vastaanottimen keskikohtaan. Kun kaltevuuden mittaus on valmis, HL750:ssä näkyy taas vakiokorkeusnäyttö. Mitattu kaltevuus näkyy laserin ja kaukosäätimen näytöissä. Huomautus: Jos kaltevuuden kaltevuuden mittaus ei onnistunut, laser näyttää virheilmoituksen Grade Match has failed, jonka voi poistaa painikkeella 4. mm trimble_GL622_00_Buch :17

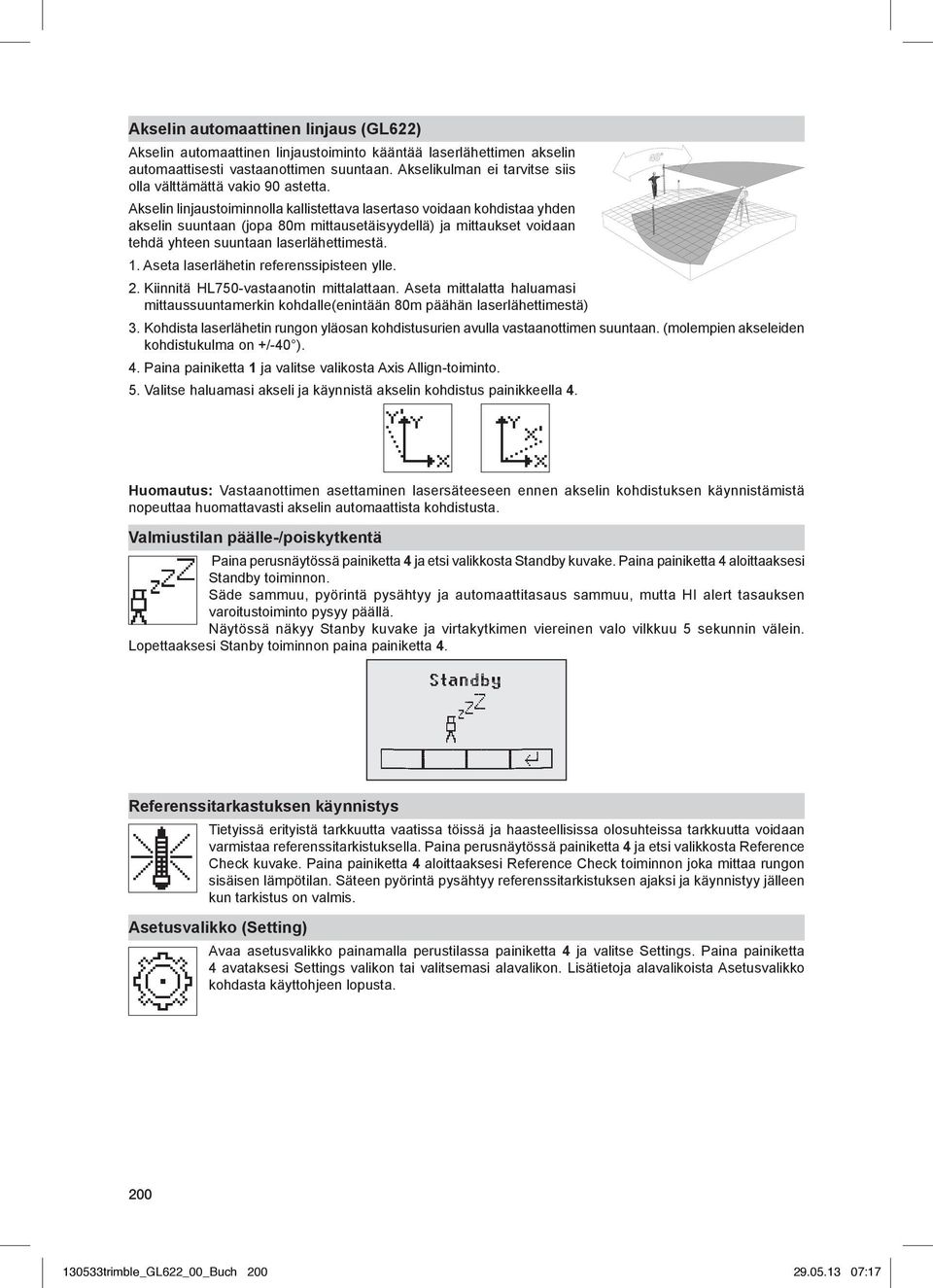

10 Akselin automaattinen linjaus (GL622) Akselin automaattinen linjaustoiminto kääntää laserlähettimen akselin automaattisesti vastaanottimen suuntaan. Akselikulman ei tarvitse siis olla välttämättä vakio 90 astetta. Akselin linjaustoiminnolla kallistettava lasertaso voidaan kohdistaa yhden akselin suuntaan (jopa 80m mittausetäisyydellä) ja mittaukset voidaan tehdä yhteen suuntaan laserlähettimestä. 1. Aseta laserlähetin referenssipisteen ylle. 2. Kiinnitä HL750-vastaanotin mittalattaan. Aseta mittalatta haluamasi mittaussuuntamerkin kohdalle(enintään 80m päähän laserlähettimestä) 3. Kohdista laserlähetin rungon yläosan kohdistusurien avulla vastaanottimen suuntaan. (molempien akseleiden kohdistukulma on +/-40 ). 4. Paina painiketta 1 ja valitse valikosta Axis Allign-toiminto. 5. Valitse haluamasi akseli ja käynnistä akselin kohdistus painikkeella 4. Huomautus: Vastaanottimen asettaminen lasersäteeseen ennen akselin kohdistuksen käynnistämistä nopeuttaa huomattavasti akselin automaattista kohdistusta. Valmiustilan päälle-/poiskytkentä Paina perusnäytössä painiketta 4 ja etsi valikkosta Standby kuvake. Paina painiketta 4 aloittaaksesi Standby toiminnon. Säde sammuu, pyörintä pysähtyy ja automaattitasaus sammuu, mutta HI alert tasauksen varoitustoiminto pysyy päällä. Näytössä näkyy Stanby kuvake ja virtakytkimen viereinen valo vilkkuu 5 sekunnin välein. Lopettaaksesi Stanby toiminnon paina painiketta 4. Referenssitarkastuksen käynnistys Tietyissä erityistä tarkkuutta vaatissa töissä ja haasteellisissa olosuhteissa tarkkuutta voidaan varmistaa referenssitarkistuksella. Paina perusnäytössä painiketta 4 ja etsi valikkosta Reference Check kuvake. Paina painiketta 4 aloittaaksesi Reference Check toiminnon joka mittaa rungon sisäisen lämpötilan. Säteen pyörintä pysähtyy referenssitarkistuksen ajaksi ja käynnistyy jälleen kun tarkistus on valmis. Asetusvalikko (Setting) Avaa asetusvalikko painamalla perustilassa painiketta 4 ja valitse Settings. Paina painiketta 4 avataksesi Settings valikon tai valitsemasi alavalikon. Lisätietoja alavalikoista Asetusvalikko kohdasta käyttohjeen lopusta trimble_GL622_00_Buch :17

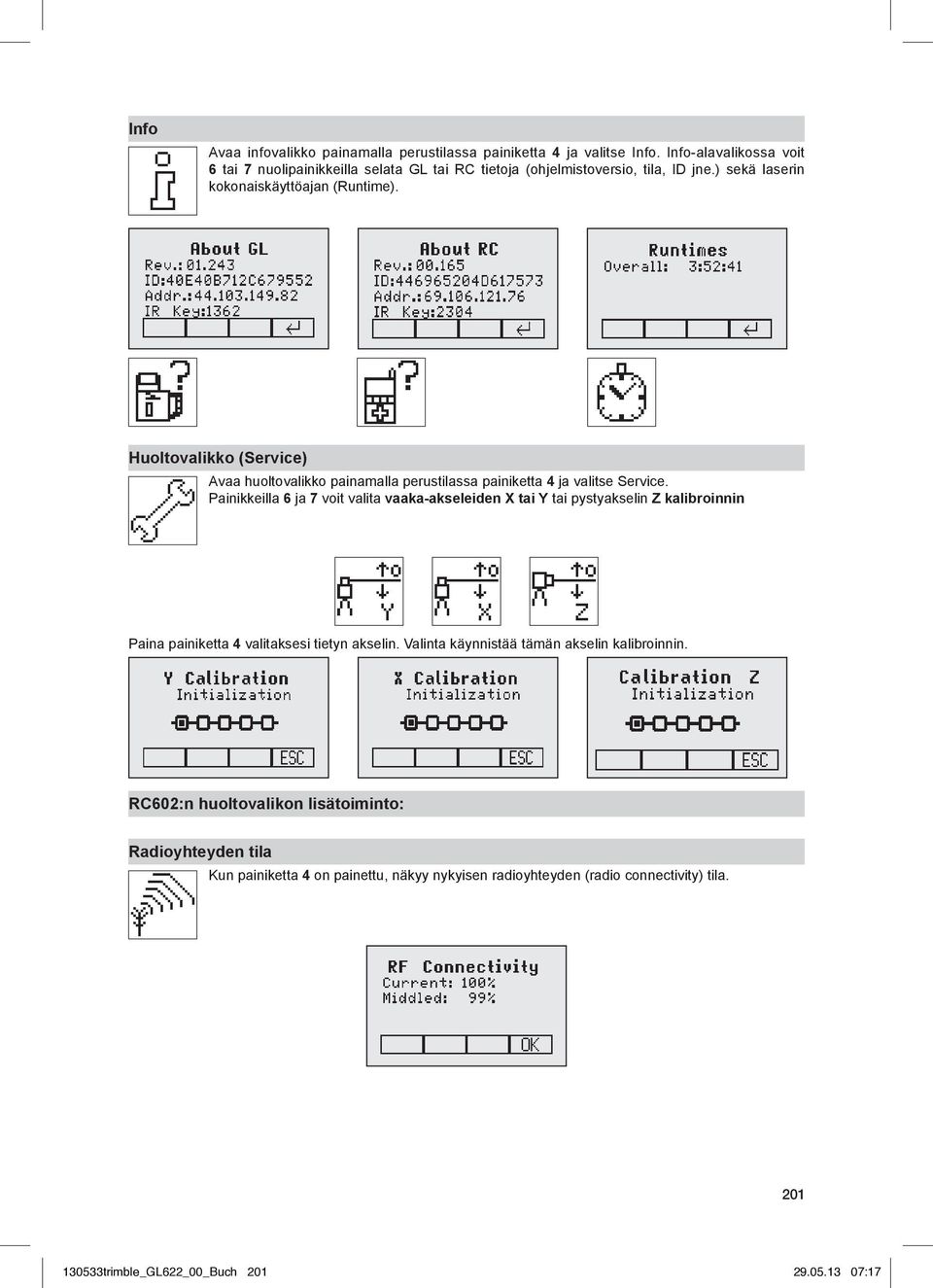

11 Info Avaa infovalikko painamalla perustilassa painiketta 4 ja valitse Info. Info-alavalikossa voit 6 tai 7 nuolipainikkeilla selata GL tai RC tietoja (ohjelmistoversio, tila, ID jne.) sekä laserin kokonaiskäyttöajan (Runtime). Huoltovalikko (Service) Avaa huoltovalikko painamalla perustilassa painiketta 4 ja valitse Service. Painikkeilla 6 ja 7 voit valita vaaka-akseleiden X tai Y tai pystyakselin Z kalibroinnin Paina painiketta 4 valitaksesi tietyn akselin. Valinta käynnistää tämän akselin kalibroinnin. RC602:n huoltovalikon lisätoiminto: Radioyhteyden tila Kun painiketta 4 on painettu, näkyy nykyisen radioyhteyden (radio connectivity) tila trimble_GL622_00_Buch :17

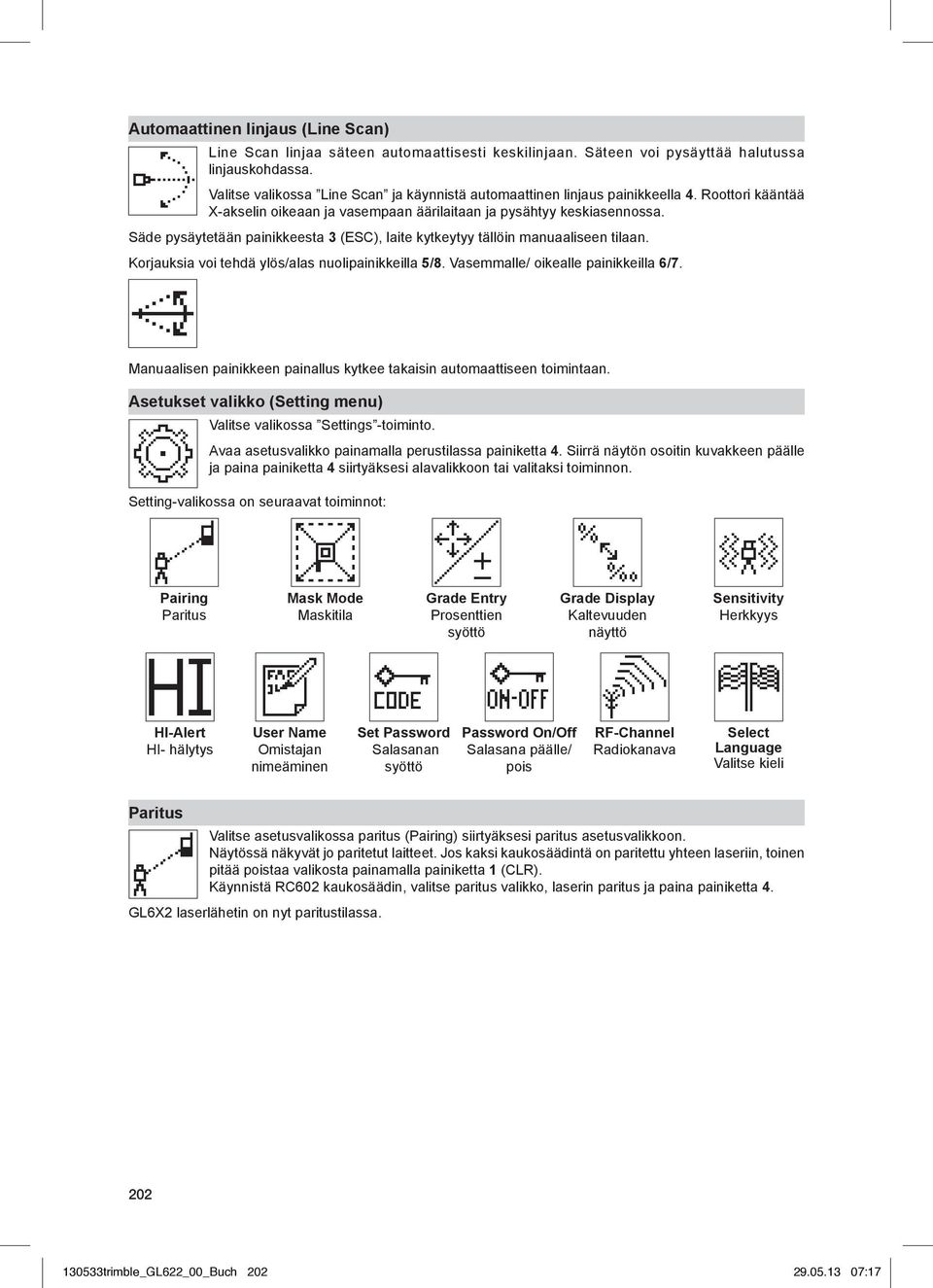

12 Automaattinen linjaus (Line Scan) Line Scan linjaa säteen automaattisesti keskilinjaan. Säteen voi pysäyttää halutussa linjauskohdassa. Valitse valikossa Line Scan ja käynnistä automaattinen linjaus painikkeella 4. Roottori kääntää X-akselin oikeaan ja vasempaan äärilaitaan ja pysähtyy keskiasennossa. Säde pysäytetään painikkeesta 3 (ESC), laite kytkeytyy tällöin manuaaliseen tilaan. Korjauksia voi tehdä ylös/alas nuolipainikkeilla 5/8. Vasemmalle/ oikealle painikkeilla 6/7. Manuaalisen painikkeen painallus kytkee takaisin automaattiseen toimintaan. Asetukset valikko (Setting menu) Valitse valikossa Settings -toiminto. Avaa asetusvalikko painamalla perustilassa painiketta 4. Siirrä näytön osoitin kuvakkeen päälle ja paina painiketta 4 siirtyäksesi alavalikkoon tai valitaksi toiminnon. Setting-valikossa on seuraavat toiminnot: Pairing Paritus Mask Mode Maskitila Grade Entry Prosenttien syöttö Grade Display Kaltevuuden näyttö Sensitivity Herkkyys HI-Alert HI- hälytys User Name Omistajan nimeäminen Set Password Salasanan syöttö Password On/Off Salasana päälle/ pois RF-Channel Radiokanava Select Language Valitse kieli Paritus Valitse asetusvalikossa paritus (Pairing) siirtyäksesi paritus asetusvalikkoon. Näytössä näkyvät jo paritetut laitteet. Jos kaksi kaukosäädintä on paritettu yhteen laseriin, toinen pitää poistaa valikosta painamalla painiketta 1 (CLR). Käynnistä RC602 kaukosäädin, valitse paritus valikko, laserin paritus ja paina painiketta 4. GL6X2 laserlähetin on nyt paritustilassa trimble_GL622_00_Buch :17

13 Laserähettimen paritus kaukosäätimeen Ketjun kuva painikkeessa 1 tarkoittaa että kaukosäätimen radioyhteyttä ei ole paritettu. Paina painiketta 1 käynnistääksesi parituksen. Jotta paritus onnistuisi myös laserlähettimen pitää olla paritustilassa. Huomautus: Radiokommunikaation alueella saa olla vain yksi GL6X2 pariasetustilassa. Laserlähettimen paritus vastaanottimeen Parittaaksesi laserlähettimen ja vastaanottimen valitse asetukset ja paina painiketta 4 avataksesi paritus (Pairing) valikon. Näyttö näyttää jo paritetut vastaanottimet. Aiemmin paritetut vastaanottimet voidaan poistaa painamalla 1 (CLR) painiketta. A C B Paina HL750 vastaanottimessa samanaikaisesti kahden sekunnin ajan A ja B painikkeita (ääni ja tarkkuus). Näytölle tulee ensin MENU ja heti tämän jälkeen RDIO. Paina painiketta C (mm) ja näyttö näyttää nykyisen radion tilan. Paina C (mm) siirtyäksesi valikkoon. Valitse LS, painikkeet A ja B (ääni ja tarkkuus) vaihtavat valintaa. Paina C (mm) hyväksyäksesi valinnan. Paina lyhyesti painiketta B (ääni) näyttöön tulee teksti PAIR. Paina painiketta C (mm) PAIR tekstin viereen tulee pyörivä viiva. Kun paritus on valmis näyttöön tulee ilmoitus OK. GL6X2 yhdistyy automaattisesti vastaanottimen kanssa. Paina virtakytkintä kaksi kertaa poistuaksesi valikosta. Laserlähettimen kuva vastaanottimen näytöllä tarkoittaa että paritus on onnistunut. Maskitila (Mask mode) Valitse asetusvalikossa Mask siirtyäksesi maskitilan asetusvalikkoon. Tällä toiminnolla säteen näkyvyys voidaan estää tiettyihin suuntiin. Paina painikkeita 5 tai 8 siirtääksesi villkuvaa viivaa laserlähetintä vastaavan neliön ympärillä. Valitaksesi suljettavan sektorin aseta vilkkuva viiva tämän päälle ja paina painiketta 1 (SET). Valinnan jälkeen painikkeen 1 tilalle tulee näyttöön CLR joka mahdollistaa valinnan poistamisen. Voit liikuttaa vilkkuvaa viivaa painikkeilla 5 ja 8. Paina painiketta 1 vilkkuvan viivan kohdalla sulkeaksesi lisää sektoreita. Maskisektorien valinta tallennetaan painikkeella 4. Asetukset ovat voimassa kunnes laserlähetin sammutetaan. Huomautus: Laser käynnistyy päällekytkennän jälkeen aina ilman maskitilaa (vakioasetus) trimble_GL622_00_Buch :17

14 Prosenttien syöttötapa (Grade Entry) Valitse Grade Entry kuvake ja paina painiketta 4 avataksesi kaltevuusprosenttien syötötapa valikon. Asetusta voi muuttaa painamalla 6 tai 7 panikkeita. Paina painiketta 4 hyväksyäksesi valinnan. Step and Go Digit Select Kaltevuuden näyttö (Grade Display) Valitse Grade Display kuvake menu valkosta ja paina painiketta 4 avataksesi valikon. Kaltevuusnäytöksi voidaan muuttaa valikosta PROSENTTI, PROMILLE, tai ASTE painamalla 6 tai 7 painikkeita. Paina painiketta 4 hyväksyäksesi valinnan. Tasausherkkyyden valinta (Sensitivity Selection) Valitse Sensitivity kuvake ja paina painiketta 4 siirtyäksesi tasausherkkyys valikkoon. Tasausherkkyysasetuksia ovat LOW, MID (vakio) ja HIGH. Asetusta voi muuttaa painamalla 6 tai 7 panikkeita. Paina painiketta 4 hyväksyäksesi valinnan. Tasauksen häirintähälytys (HI-alert) Valitse HI- alert kuvake ja paina painiketta 4 avataksesi tasauksen häirintähälytys valikon. Asetusvaihtoehtoja ovat 5 min (vakio), 30 sekuntia ja OFF. Asetusta voi muuttaa painamalla 6 tai 7 panikkeita. Paina painiketta 4 hyväksyäksesi valinnan trimble_GL622_00_Buch :17

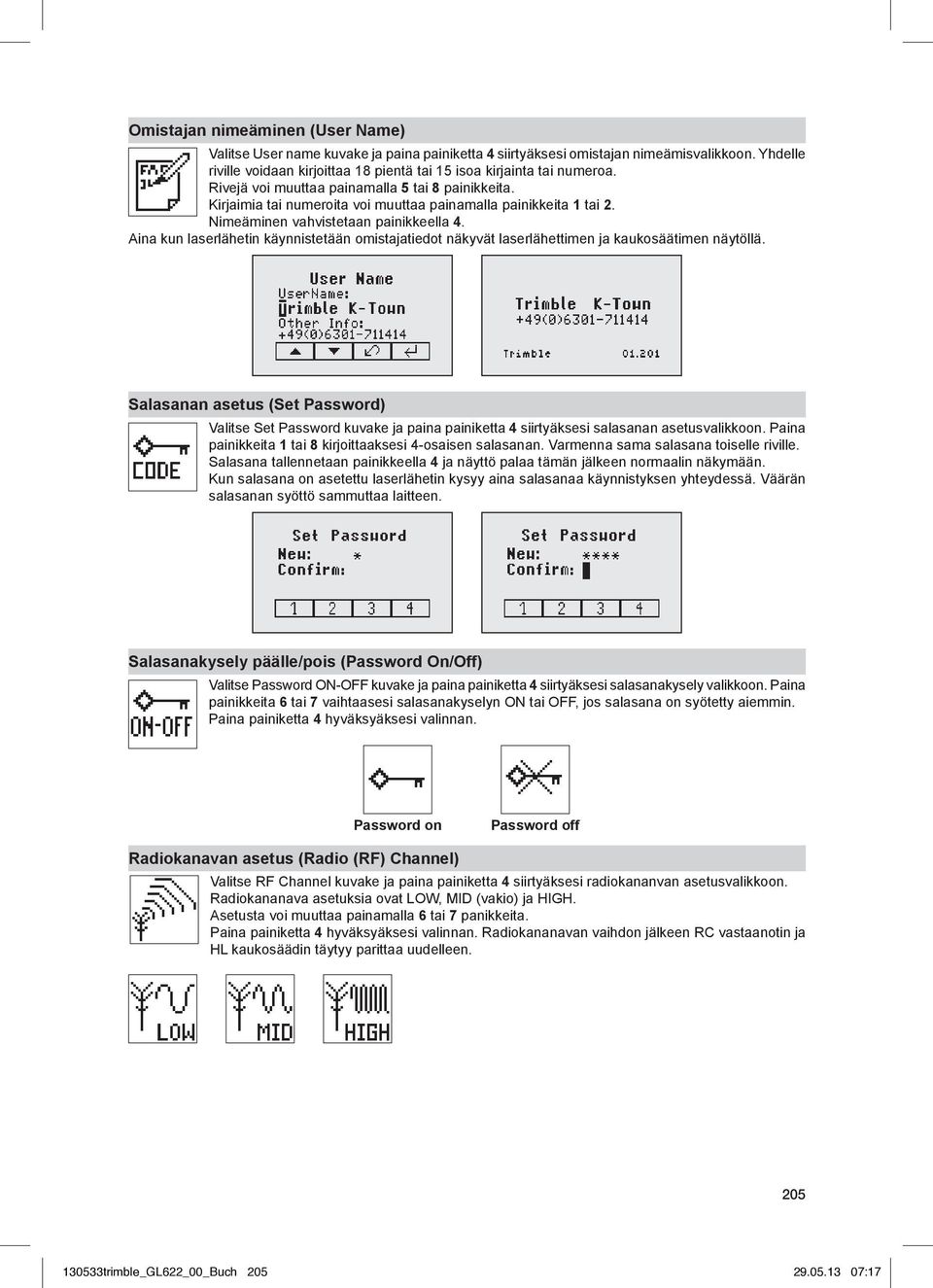

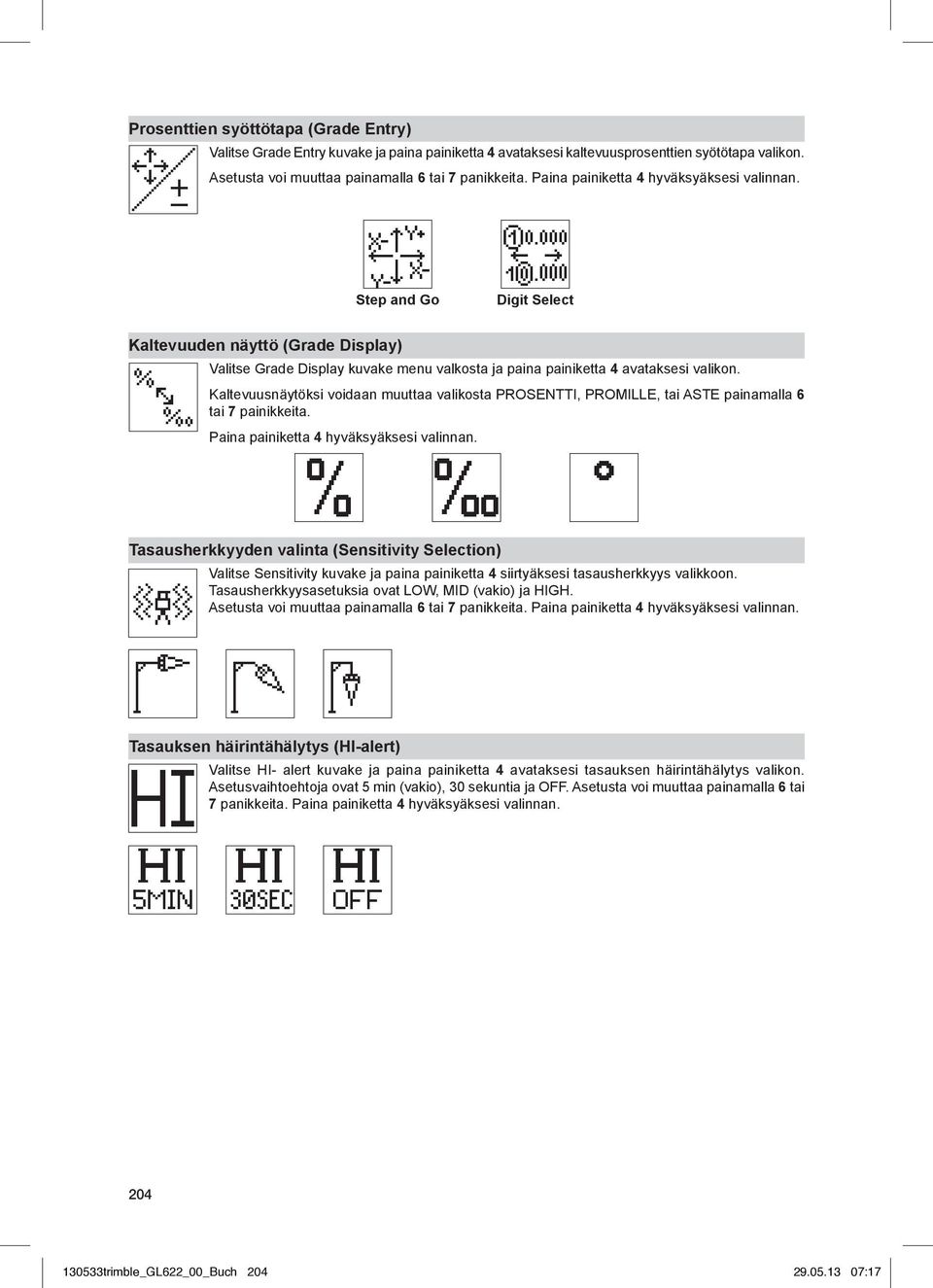

15 Omistajan nimeäminen (User Name) Valitse User name kuvake ja paina painiketta 4 siirtyäksesi omistajan nimeämisvalikkoon. Yhdelle riville voidaan kirjoittaa 18 pientä tai 15 isoa kirjainta tai numeroa. Rivejä voi muuttaa painamalla 5 tai 8 painikkeita. Kirjaimia tai numeroita voi muuttaa painamalla painikkeita 1 tai 2. Nimeäminen vahvistetaan painikkeella 4. Aina kun laserlähetin käynnistetään omistajatiedot näkyvät laserlähettimen ja kaukosäätimen näytöllä. Salasanan asetus (Set Password) Valitse Set Password kuvake ja paina painiketta 4 siirtyäksesi salasanan asetusvalikkoon. Paina painikkeita 1 tai 8 kirjoittaaksesi 4-osaisen salasanan. Varmenna sama salasana toiselle riville. Salasana tallennetaan painikkeella 4 ja näyttö palaa tämän jälkeen normaalin näkymään. Kun salasana on asetettu laserlähetin kysyy aina salasanaa käynnistyksen yhteydessä. Väärän salasanan syöttö sammuttaa laitteen. Salasanakysely päälle/pois (Password On/Off) Valitse Password ON-OFF kuvake ja paina painiketta 4 siirtyäksesi salasanakysely valikkoon. Paina painikkeita 6 tai 7 vaihtaasesi salasanakyselyn ON tai OFF, jos salasana on syötetty aiemmin. Paina painiketta 4 hyväksyäksesi valinnan. Password on Password off Radiokanavan asetus (Radio (RF) Channel) Valitse RF Channel kuvake ja paina painiketta 4 siirtyäksesi radiokananvan asetusvalikkoon. Radiokananava asetuksia ovat LOW, MID (vakio) ja HIGH. Asetusta voi muuttaa painamalla 6 tai 7 panikkeita. Paina painiketta 4 hyväksyäksesi valinnan. Radiokananavan vaihdon jälkeen RC vastaanotin ja HL kaukosäädin täytyy parittaa uudelleen trimble_GL622_00_Buch :17

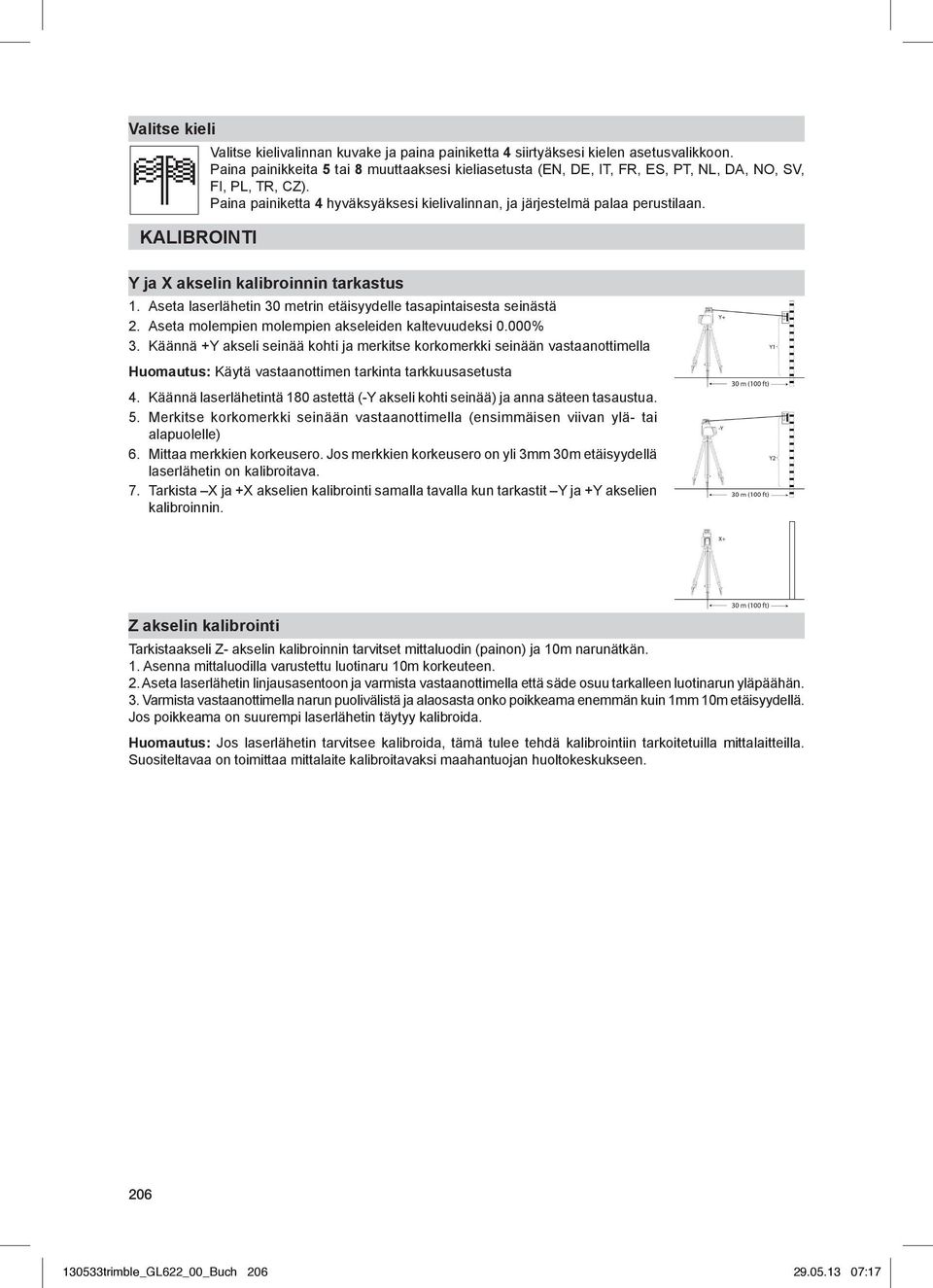

16 Valitse kieli KALIBROINTI Valitse kielivalinnan kuvake ja paina painiketta 4 siirtyäksesi kielen asetusvalikkoon. Paina painikkeita 5 tai 8 muuttaaksesi kieliasetusta (EN, DE, IT, FR, ES, PT, NL, DA, NO, SV, FI, PL, TR, CZ). Paina painiketta 4 hyväksyäksesi kielivalinnan, ja järjestelmä palaa perustilaan. Y ja X akselin kalibroinnin tarkastus 1. Aseta laserlähetin 30 metrin etäisyydelle tasapintaisesta seinästä 2. Aseta molempien molempien akseleiden kaltevuudeksi 0.000% 3. Käännä +Y akseli seinää kohti ja merkitse korkomerkki seinään vastaanottimella Huomautus: Käytä vastaanottimen tarkinta tarkkuusasetusta 4. Käännä laserlähetintä 180 astettä (-Y akseli kohti seinää) ja anna säteen tasaustua. 5. Merkitse korkomerkki seinään vastaanottimella (ensimmäisen viivan ylä- tai alapuolelle) 6. Mittaa merkkien korkeusero. Jos merkkien korkeusero on yli 3mm 30m etäisyydellä laserlähetin on kalibroitava. 7. Tarkista X ja +X akselien kalibrointi samalla tavalla kun tarkastit Y ja +Y akselien kalibroinnin. Z akselin kalibrointi Tarkistaakseli Z- akselin kalibroinnin tarvitset mittaluodin (painon) ja 10m narunätkän. 1. Asenna mittaluodilla varustettu luotinaru 10m korkeuteen. 2. Aseta laserlähetin linjausasentoon ja varmista vastaanottimella että säde osuu tarkalleen luotinarun yläpäähän. 3. Varmista vastaanottimella narun puolivälistä ja alaosasta onko poikkeama enemmän kuin 1mm 10m etäisyydellä. Jos poikkeama on suurempi laserlähetin täytyy kalibroida. Huomautus: Jos laserlähetin tarvitsee kalibroida, tämä tulee tehdä kalibrointiin tarkoitetuilla mittalaitteilla. Suositeltavaa on toimittaa mittalaite kalibroitavaksi maahantuojan huoltokeskukseen trimble_GL622_00_Buch :17

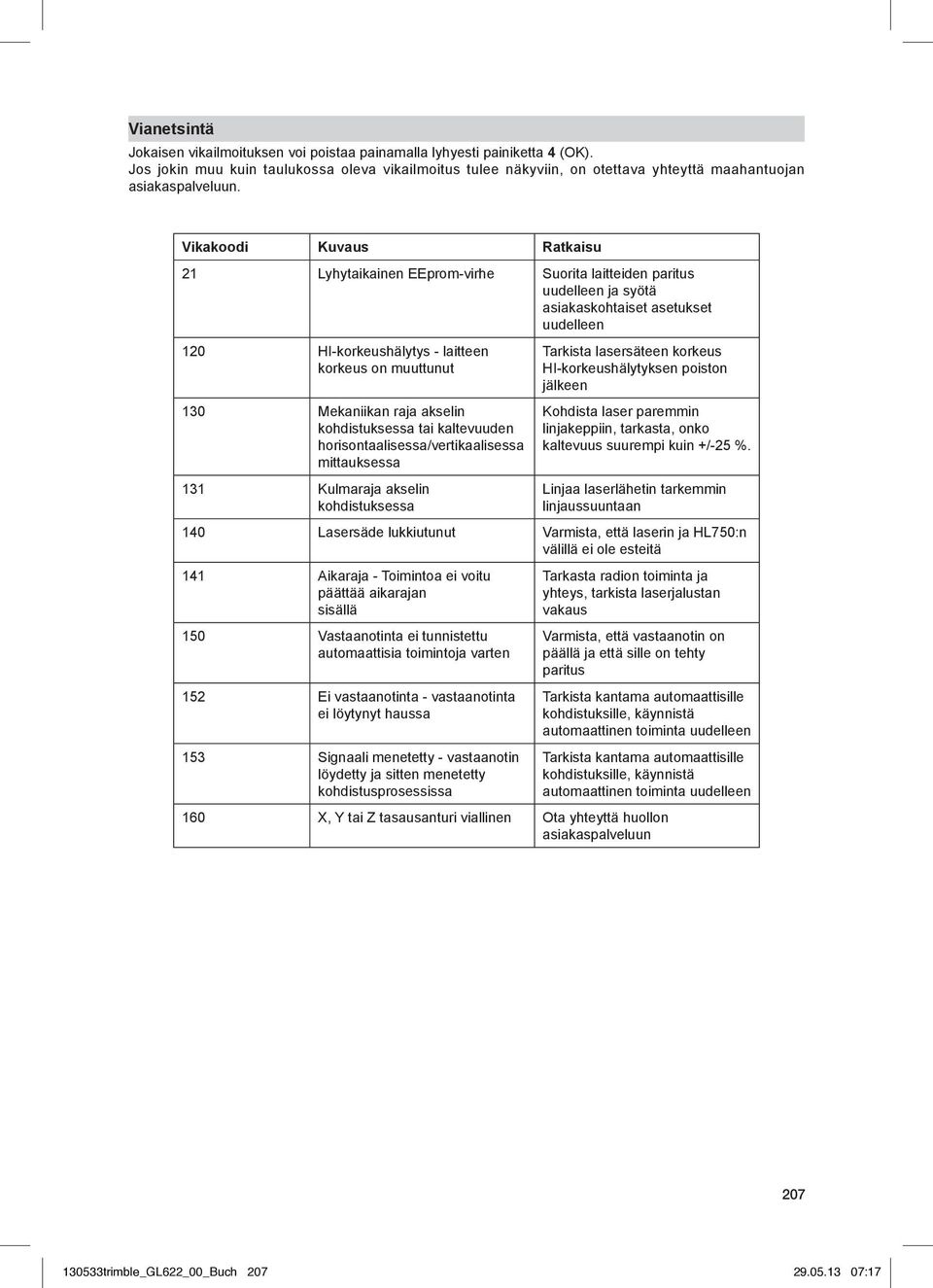

17 Vianetsintä Jokaisen vikailmoituksen voi poistaa painamalla lyhyesti painiketta 4 (OK). Jos jokin muu kuin taulukossa oleva vikailmoitus tulee näkyviin, on otettava yhteyttä maahantuojan asiakaspalveluun. Vikakoodi Kuvaus Ratkaisu 21 Lyhytaikainen EEprom-virhe Suorita laitteiden paritus uudelleen ja syötä asiakaskohtaiset asetukset uudelleen 120 HI-korkeushälytys - laitteen korkeus on muuttunut 130 Mekaniikan raja akselin kohdistuksessa tai kaltevuuden horisontaalisessa/vertikaalisessa mittauksessa 131 Kulmaraja akselin kohdistuksessa Tarkista lasersäteen korkeus HI-korkeushälytyksen poiston jälkeen Kohdista laser paremmin linjakeppiin, tarkasta, onko kaltevuus suurempi kuin +/-25 %. Linjaa laserlähetin tarkemmin linjaussuuntaan 140 Lasersäde lukkiutunut Varmista, että laserin ja HL750:n välillä ei ole esteitä 141 Aikaraja - Toimintoa ei voitu päättää aikarajan sisällä 150 Vastaanotinta ei tunnistettu automaattisia toimintoja varten 152 Ei vastaanotinta - vastaanotinta ei löytynyt haussa 153 Signaali menetetty - vastaanotin löydetty ja sitten menetetty kohdistusprosessissa Tarkasta radion toiminta ja yhteys, tarkista laserjalustan vakaus Varmista, että vastaanotin on päällä ja että sille on tehty paritus Tarkista kantama automaattisille kohdistuksille, käynnistä automaattinen toiminta uudelleen Tarkista kantama automaattisille kohdistuksille, käynnistä automaattinen toiminta uudelleen 160 X, Y tai Z tasausanturi viallinen Ota yhteyttä huollon asiakaspalveluun trimble_GL622_00_Buch :17

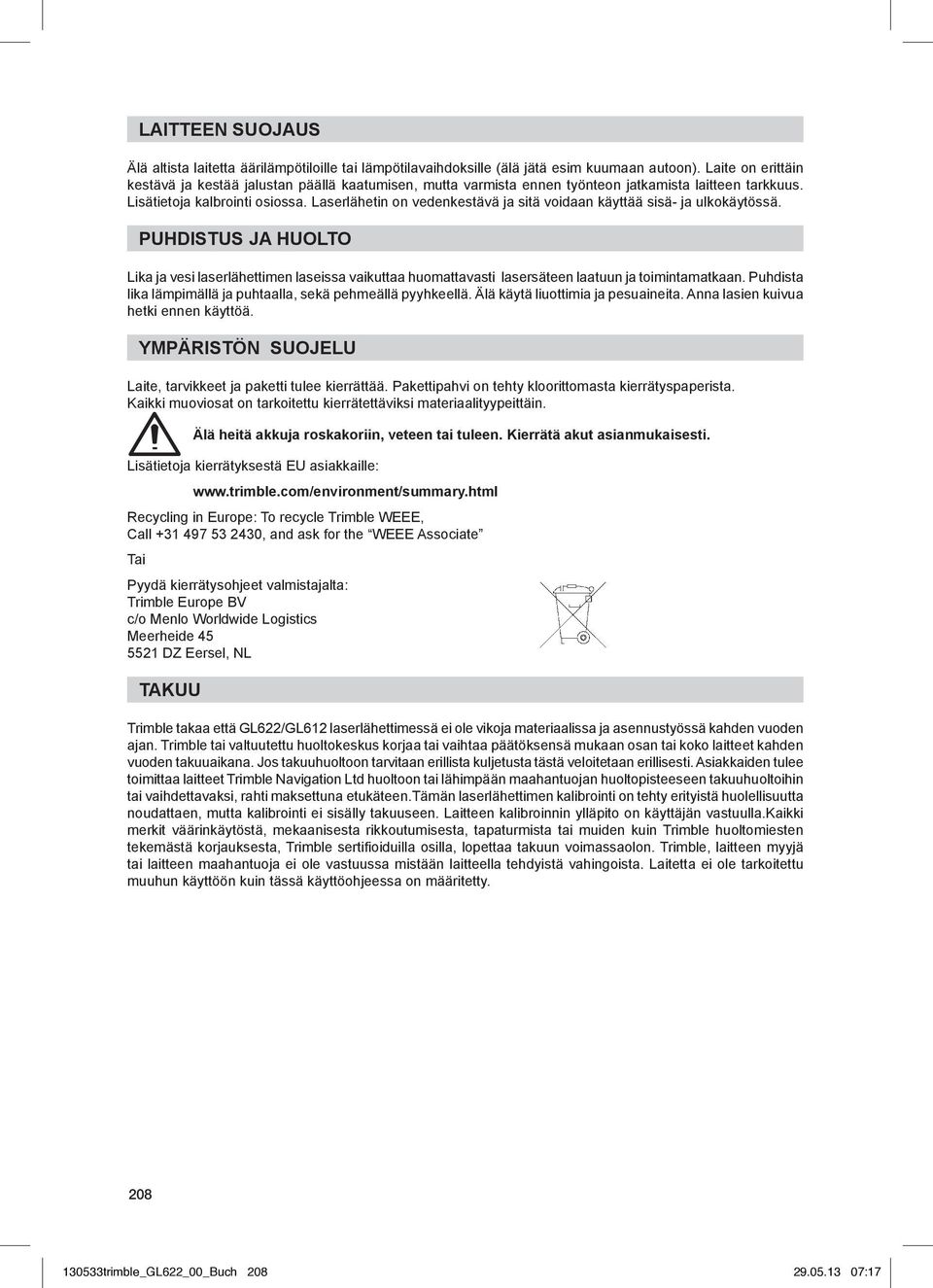

18 LAITTEEN SUOJAUS Älä altista laitetta äärilämpötiloille tai lämpötilavaihdoksille (älä jätä esim kuumaan autoon). Laite on erittäin kestävä ja kestää jalustan päällä kaatumisen, mutta varmista ennen työnteon jatkamista laitteen tarkkuus. Lisätietoja kalbrointi osiossa. Laserlähetin on vedenkestävä ja sitä voidaan käyttää sisä- ja ulkokäytössä. PUHDISTUS JA HUOLTO Lika ja vesi laserlähettimen laseissa vaikuttaa huomattavasti lasersäteen laatuun ja toimintamatkaan. Puhdista lika lämpimällä ja puhtaalla, sekä pehmeällä pyyhkeellä. Älä käytä liuottimia ja pesuaineita. Anna lasien kuivua hetki ennen käyttöä. YMPÄRISTÖN SUOJELU Laite, tarvikkeet ja paketti tulee kierrättää. Pakettipahvi on tehty kloorittomasta kierrätyspaperista. Kaikki muoviosat on tarkoitettu kierrätettäviksi materiaalityypeittäin. Älä heitä akkuja roskakoriin, veteen tai tuleen. Kierrätä akut asianmukaisesti. Lisätietoja kierrätyksestä EU asiakkaille: Recycling in Europe: To recycle Trimble WEEE, Call , and ask for the WEEE Associate Tai Pyydä kierrätysohjeet valmistajalta: Trimble Europe BV c/o Menlo Worldwide Logistics Meerheide DZ Eersel, NL TAKUU Trimble takaa että GL622/GL612 laserlähettimessä ei ole vikoja materiaalissa ja asennustyössä kahden vuoden ajan. Trimble tai valtuutettu huoltokeskus korjaa tai vaihtaa päätöksensä mukaan osan tai koko laitteet kahden vuoden takuuaikana. Jos takuuhuoltoon tarvitaan erillista kuljetusta tästä veloitetaan erillisesti. Asiakkaiden tulee toimittaa laitteet Trimble Navigation Ltd huoltoon tai lähimpään maahantuojan huoltopisteeseen takuuhuoltoihin tai vaihdettavaksi, rahti maksettuna etukäteen.tämän laserlähettimen kalibrointi on tehty erityistä huolellisuutta noudattaen, mutta kalibrointi ei sisälly takuuseen. Laitteen kalibroinnin ylläpito on käyttäjän vastuulla.kaikki merkit väärinkäytöstä, mekaanisesta rikkoutumisesta, tapaturmista tai muiden kuin Trimble huoltomiesten tekemästä korjauksesta, Trimble sertifioiduilla osilla, lopettaa takuun voimassaolon. Trimble, laitteen myyjä tai laitteen maahantuoja ei ole vastuussa mistään laitteella tehdyistä vahingoista. Laitetta ei ole tarkoitettu muuhun käyttöön kuin tässä käyttöohjeessa on määritetty trimble_GL622_00_Buch :17

19 TEKNISET TIEDOT GL622/GL612 Tasotarkkuus 1,3 : ± 0,5 mm/10 m, 10 arc sec Kaltevuustarkkuus 1,3 : ± 1.0 mm/10 m, 20 arc sec Pyörintänopeus: 300, 600, 900 min -1 Toimintasäde 1,2 : n. 400 m Säde vastaanottimella Lasertyyppi: punainen diodilaser 650 nm Laserluokka: Laserloukka 2, < 3,2mW Automaattitasausalue: n. ± 14 Kallistuskulma (Y, X-GL622): +/-25% molemmat akselit (ei samanaikaisesti) Tasaustunnistimet: LCD-symboli ja villkuva LED Radio toimitaetäisyys (HL750): jopa 80 m Virtalähde: NiMH-akkupaketti Käyttöaika 1 : 35h NiMH; 40h Alkaliparistot Käyttölämpötila: -20 C C Säilytyslämpötila: -20 C C Jalustakierteet: 5/8 pohjassa ja kyljessä Vesi- ja pölysuojaus: IP67 Paino: 3,1 kg Virta vähissä ilmoitus: Paristokuva LCD näytöllä Virta vähissä toiminta: Laser sammuu 1) 21 Celsius asteessa 2) Optimaalisissa olosuhteissa 3) Linjaa pitkin RC602 kaukosäädin Toimintasäde 1,3 : Virtalähde : Käyttöaika 1 : Vesi- ja pölytiiveys : Paino (paristoilla): jopa 100 m 2 x 1.5V AA Alkaliparistot 130 tuntia IP kg We VAATIMUSTEN MUKAISUUS Trimble Kaiserslautern GmbH Declare under our sole responsibility that the products GL622/GL612 and RC602 To which this declaration relates is in conformity with the following standards: EN 50371:2002, EN :2007, ETSI EN V1.7.1:2006, ETSI EN V1.9.2:2011, ETSI EN V1.4.1:2002 following the provisions of directive R&TTE 1999/5/EC. The managing director trimble_GL622_00_Buch :17
