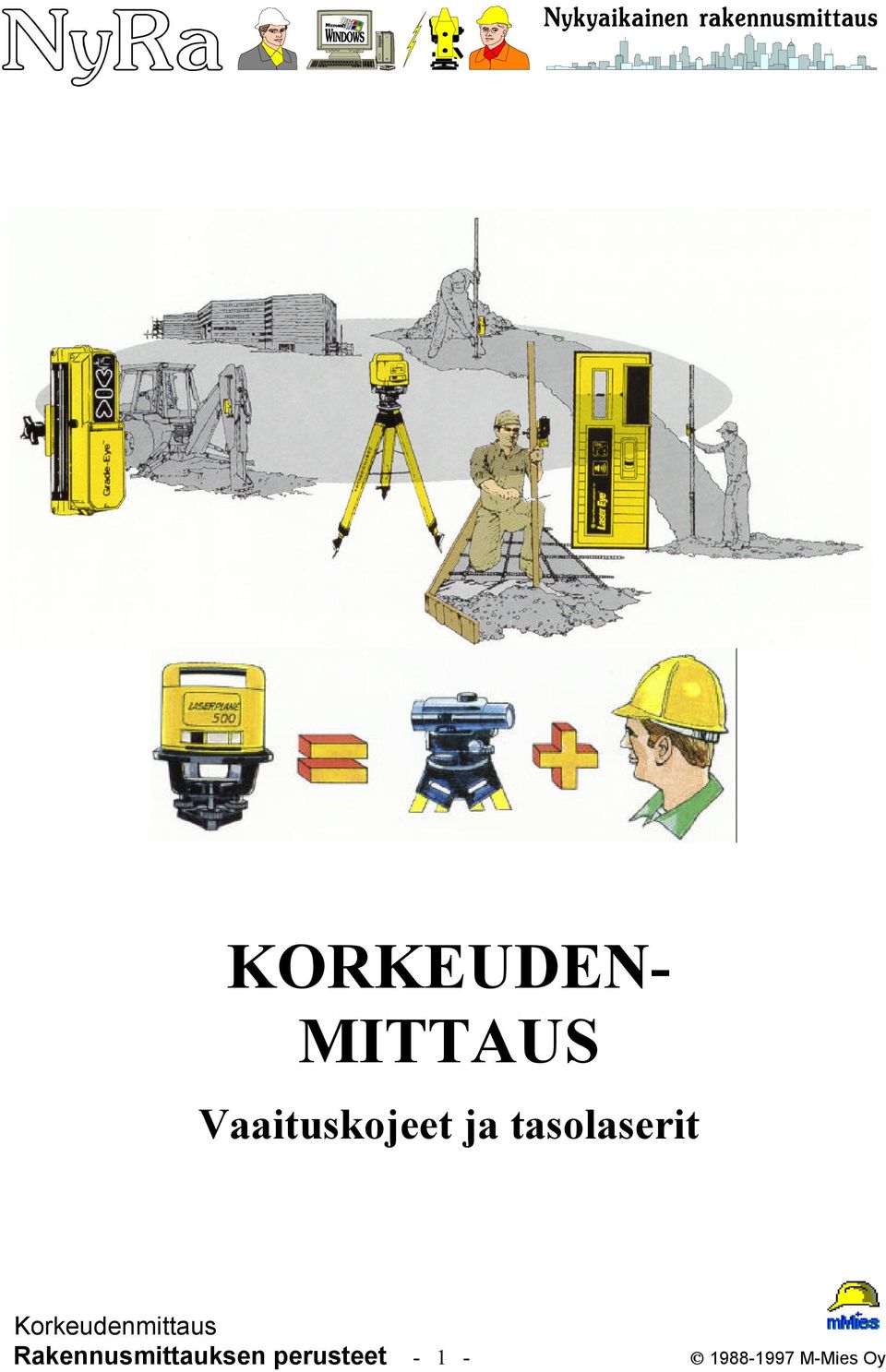

1 KORKEUDEN- MITTAUS Vaaituskojeet ja tasolaserit Rakennusmittauksen perusteet M-Mies Oy

2 LAITTEISTO VAAITUSKOJE Vaaituskalusto muodostuu vaaituskojeesta, jalustasta ja tarvittaessa vaaituslatasta. Kojeen rakenne: (TOPCON AT-G4): Tasausalusta (A), jossa säätöruuvit, kulma-asteikko (B) karkeaan mittaukseen, vaakakehän hienosäätöruuvit (C), linssioptiikka, jossa hiusristikko (D), peilikansi, jonka alla rasiatasain (E), aputähtäin (F), kuvan fokusointiruuvi (G) ja tähtäysputki (H, takana), jossa okulaari. ALKUTOIMET Avaa jalustan jalkojen lukitus ja säädä jalusta noin rinnankorkeudelle. Lukitse jalat ja aseta jalusta symmetrisesti alustalle. Polje tarvittaessa jalat hyvin maahan. Säädä jalkojen pituutta tarvittaessa, siten, että tasauspöytä on karkeasti vaakatasossa. Kiinnitä koje (CST CAL-24) lukitusruuvilla (1) jalustan tasauspöytään (2). Säädä hienosäätöruuveilla (3) rasiatasain (4) paikalleen. Säädä okulaarista (5) hiusristikko selkeäksi. Suuntaa koje vapaasti kääntämällä tähtäyssuuntaan aputähtäimen (6) avulla. Säädä tähtäyssuunta kohdalleen hienosäädöllä (7). Selkeytä kuva fokusointiruuvista (8). Rakennusmittauksen perusteet M-Mies Oy

jonka alla rasiatasain (E), aputähtäin (F), kuvan fokusointiruuvi (G) ja tähtäysputki (H, takana), jossa okulaari. ALKUTOIMET Avaa jalustan jalkojen lukitus ja säädä jalusta noin rinnankorkeudelle.

3 TYÖOHJE VAAITUSLATAN LUKEMINEN 1. Luetaan hiusristikon pitkän viivan kohdalta metrit ja desimetrit: nolla pilkku seitsemän (Lukema 0,7) 2. Luetaan ehjät sentit: viisi (Lukema 0,75) 3. Arvioidaan millit: kaksi (Lukema 0,752). KARKEA ETÄISYYSMITTAUS Mittaa ylä- ja alaviivan välimatka. Todellinen matka on 100 kertainen. Esimerkki yläkuvasta 100 x (0,807-0,697) = 11,0 m (toleranssi ± 0,1 m). VIRHEMAH- DOLLISUUS Vaaituksessa useimmin toistuva virhe on virheellinen lattalukema. Lukema on otettu väärän viivan kohdalta tai lukema on luettu latasta väärin. Opettele huolella!!! Rakennusmittauksen perusteet M-Mies Oy

Todellinen matka on 100 kertainen. Esimerkki yläkuvasta 100 x (0,807-0,697) = 11,0 m (toleranssi ± 0,1 m).

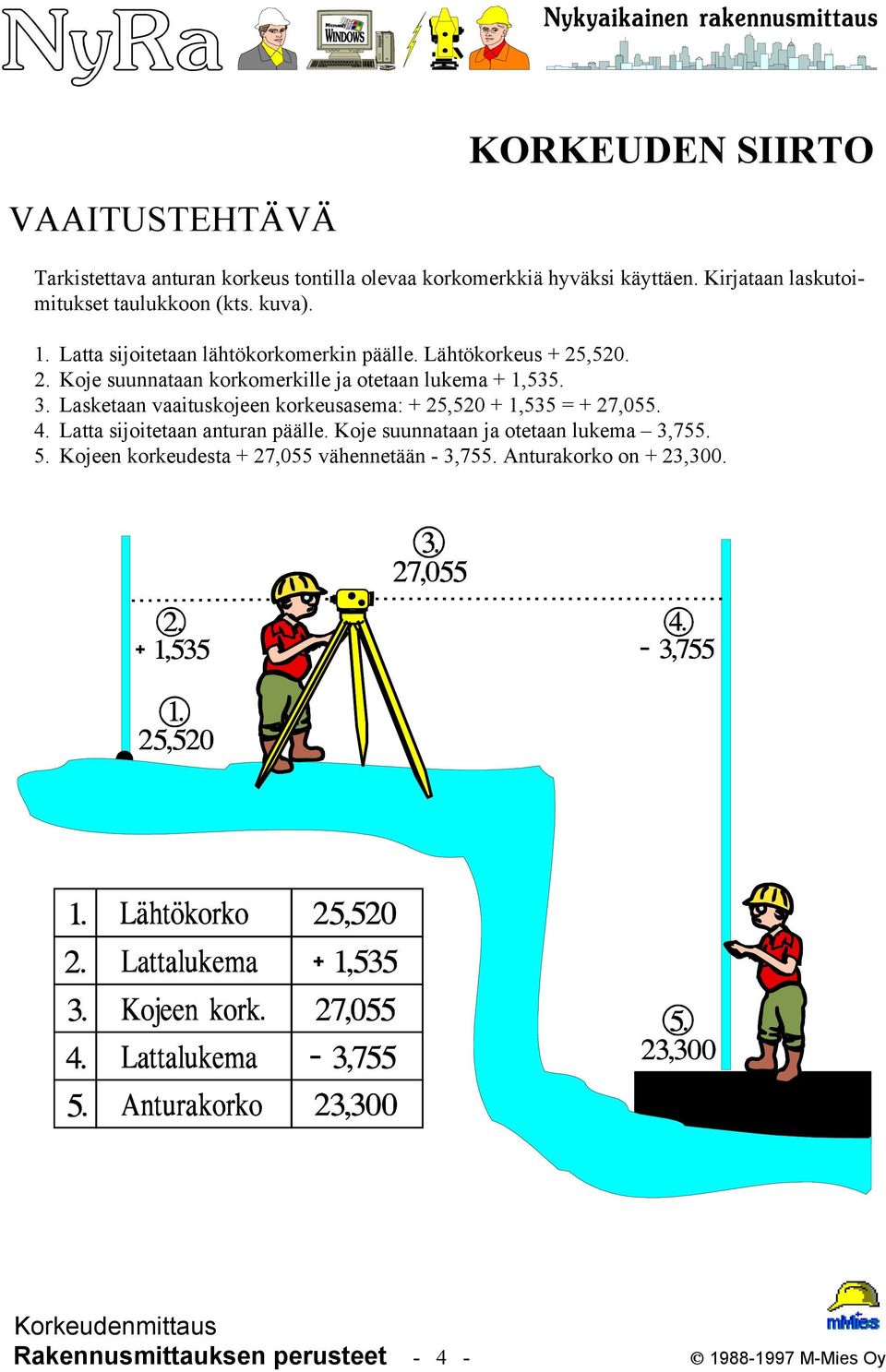

4 KORKEUDEN SIIRTO VAAITUSTEHTÄVÄ Tarkistettava anturan korkeus tontilla olevaa korkomerkkiä hyväksi käyttäen. Kirjataan laskutoimitukset taulukkoon (kts. kuva). 1. Latta sijoitetaan lähtökorkomerkin päälle. Lähtökorkeus + 25, Koje suunnataan korkomerkille ja otetaan lukema + 1, Lasketaan vaaituskojeen korkeusasema: + 25, ,535 = + 27, Latta sijoitetaan anturan päälle. Koje suunnataan ja otetaan lukema 3, Kojeen korkeudesta + 27,055 vähennetään - 3,755. Anturakorko on + 23,300. Rakennusmittauksen perusteet M-Mies Oy

,520. 2. Koje suunnataan korkomerkille ja otetaan lukema + 1,535. 3. Lasketaan vaaituskojeen korkeusasema: + 25,520 + 1,535 = + 27,055. 4.

5 TEKNISIÄ TIETOJA TASOLASER TOPCON RL-50B: TOPCON LS-50B: Tarkkuus ± 3 mm / 50 m, säteen kantomatka 200 m, paino 2 kg, paristokäyttöinen (3 kpl, kesto noin 130 h / + 20 C), automaattitasaus ± 10 kaltevuusminuuttia sekä pyörimisnopeus 300 rpm. Vastaanottimen tarkkuus ± 0,5 / 1 mm, LCD näyttö (molemmin puolin), äänimerkki, paristokäyttöinen ( 9 V / noin 50 h / + 20 C), paino 250 g sekä automaattinen virrankatkaisu 30 min. RAKENNEOSAT TASOLASER 1. Virtakytkin (On = päällä / Off = pois) 2. Virran loppumisen merkkivalo (vilkkuu ja pysäyttää kojeen) 3. Tasauksen merkkivalo (vilkkuu ja pysäyttää kojeen, jos koje on kallistunut automaattitasausalueen yli) 4. Aluslevy ja tasausruuvit (3 kpl) 5. Rasiatasain 6. Paristokotelon lukitusruuvi 7. Paristokotelo 8. Kantokahva 9. Pyörivä pää 10. Suojalasi VASTAANOTIN 11. Virtakytkin (virta kytkeytyy päälle ja pois painamalla kalvokytkintä) 12. Säteen vastaanottoruutu suunnataan laseriin päin 13. Säteen tason ilmaisin. Liikuta vastaanotinta nuolen suuntaan. Vaakaviiva ja/tai yhtenäinen äänimerkki ilmaisevat vaakatason. 14. Vastaanottotarkkuuden valinta 15. Äänimerkin voimakkuuden valinta 16. Äänimerkin kovaääninen Rakennusmittauksen perusteet M-Mies Oy

Vastaanottimen tarkkuus ± 0,5 / 1 mm, LCD näyttö (molemmin puolin), äänimerkki, paristokäyttöinen ( 9 V / noin 50 h / + 20 C), paino 250 g sekä automaattinen virrankatkaisu 30 min.

6 KOJEEN KORKEUS LASERMITTAUS 1. Aseta jalusta tukevasti maahan. Huomaa, että varsinkin keväällä aurinko lämmittää jalustaa, jolloin korkeusasema voi muuttua. Koje reagoi kallistumaan lopettaen mittauksen, mutta jos painuma on tasaista, virheen vaara on olemassa. Tarkista aina mittaustyön loputtua kojeaseman korkeus. 2. Kiinnitä koje jalustaan (vaihtoehdot: normaali tai korkeussäädettävä). Tasaa koje rasiatasaimen ja säätöruuvien avulla. 3. Kytke virta kojeeseen ja vastaanottimeen. 4A. Jos käytössä on korkeussäädettävä jalusta, säädä koje vastaanottimen avulla korkeusmerkkiin. Säätövaraa on yleensä noin 300 mm. Käytä lähtökorkeutena tasametriä ja päivittäin aina samaa korkeutta, jos mahdollista. HUOM!!! Jos lähistöllä on käytössä toiset laserlaitteet, on syytä varmistua, kenen säteestä mittaa. Mittaustekniikka laitemerkistä huolimatta on likamain samanlainen. 4B. Jos käytät kiinteää jalustaa, korkeus määritetään kuten vaaituskojeella. HUOM!!! Myös kiinteäjalustainen voidaan säätää säätöruuvien avulla suoraan korkeusmerkkiin (säätövara noin ± 5 mm). Tämä käytäntö edellyttää yleensä kiinteää päivittäistä kojeen paikkaa. Kuvissa WILD LNA30 tasolaser. MITTAPISTEIDEN KORKEUDEN MÄÄRITYS Kun kojeen korkeusasema on tiedossa, yksittäisten mittapisteiden korkeusasema saadaan siirtämällä vaakasäde vastaanottimen avulla mittapisteen ylä- tai alapuolelle. Korkeusero mitataan mittanauhalla. Apuna voidaan käyttää korkeuslattaa tai mittatankoa, johon vastaanotin kiinnitetään. HUOM!!! Helppo ja varma tapa määrämittaisen korkeuden siirtämiseen tai tarkistamiseen on käyttää ajokeppiä (esim. puurimaa). Vastaanotin kiinnitetään ajokeppiin korkeuseromerkin kohdalle. Rakennusmittauksen perusteet M-Mies Oy

Kiinnitä koje jalustaan (vaihtoehdot: normaali tai korkeussäädettävä). Tasaa koje rasiatasaimen ja säätöruuvien avulla. 3. Kytke virta kojeeseen ja vastaanottimeen. 4A.

7 MITTAUSTYÖ LASERMITTAUS Käyttöesimerkkejä tasolasermittauksista (Laserpane Leveling System ja Wild LNA30-järjestelmä). Rakennusmittauksen perusteet M-Mies Oy

8 TARKISTAMINEN JA SÄÄTÖ VAAITUSKOJE / TASOLASER Työvaihe l: Ennen vaaituskojeen säätöä rasiatasain pitää tarkistaa ja säätää. Tasaa koje. Käännä kojetta puoli kierrosta. Jos tasain ei pysy paikallaan, korjaa puolet virheestä rasiatasaimen säätöruuvien avulla. Tasaa koje ja suorita tarkistus uudelleen. Hiusristikon tarkistus: Sijoita koje kahden seinän puoliväliin (välimatka vähintään 2 x 25 m). Merkitse molempiin seiniin kojeen vaakatasomerkit. 1/2 matka 1/2 matka Työvaihe 2: Koje siirretään noin metrin päähän toisesta seinästä. Kojeen vaakataso merkitään seiniin. Mitataan mittanauhalla korkeusmerkkien erot molemmissa seinissä. Tuloksen pitäisi olla sama. Jos virhettä on enemmän kuin 1 2 mm, koje säädetään Työvaihe 3: Ennen säätöä tarkistusmittaus uusitaan. Jos virhe on edelleen saman suuruinen, avataan vaaituskojeessa säätöruuvien peitelevy, joka on yleensä tähtäysputken okulaarin yhteydessä. Tasolaserissa säätäminen tapahtuu yleensä yksittäisen säätimen (säätöruuvin) avulla. Tarkemmat tiedot löytyvät kojeen käyttöoppaasta Siirrä viereisestä seinästä mittausten 1-2 välimitta vastapäiseen seinään välimitaksi 1-3. Säädä kojeen tähtäys (hiusristikko) tai lasersäde säätimien avulla mittamerkkiin 3. Hiusristikon pitäisi olla nyt vaakatasossa. Suorita tarkistus uudelleen. Rakennusmittauksen perusteet M-Mies Oy

Hiusristikon tarkistus: Sijoita koje kahden seinän puoliväliin (välimatka vähintään 2 x 25 m). Merkitse molempiin seiniin kojeen vaakatasomerkit.
