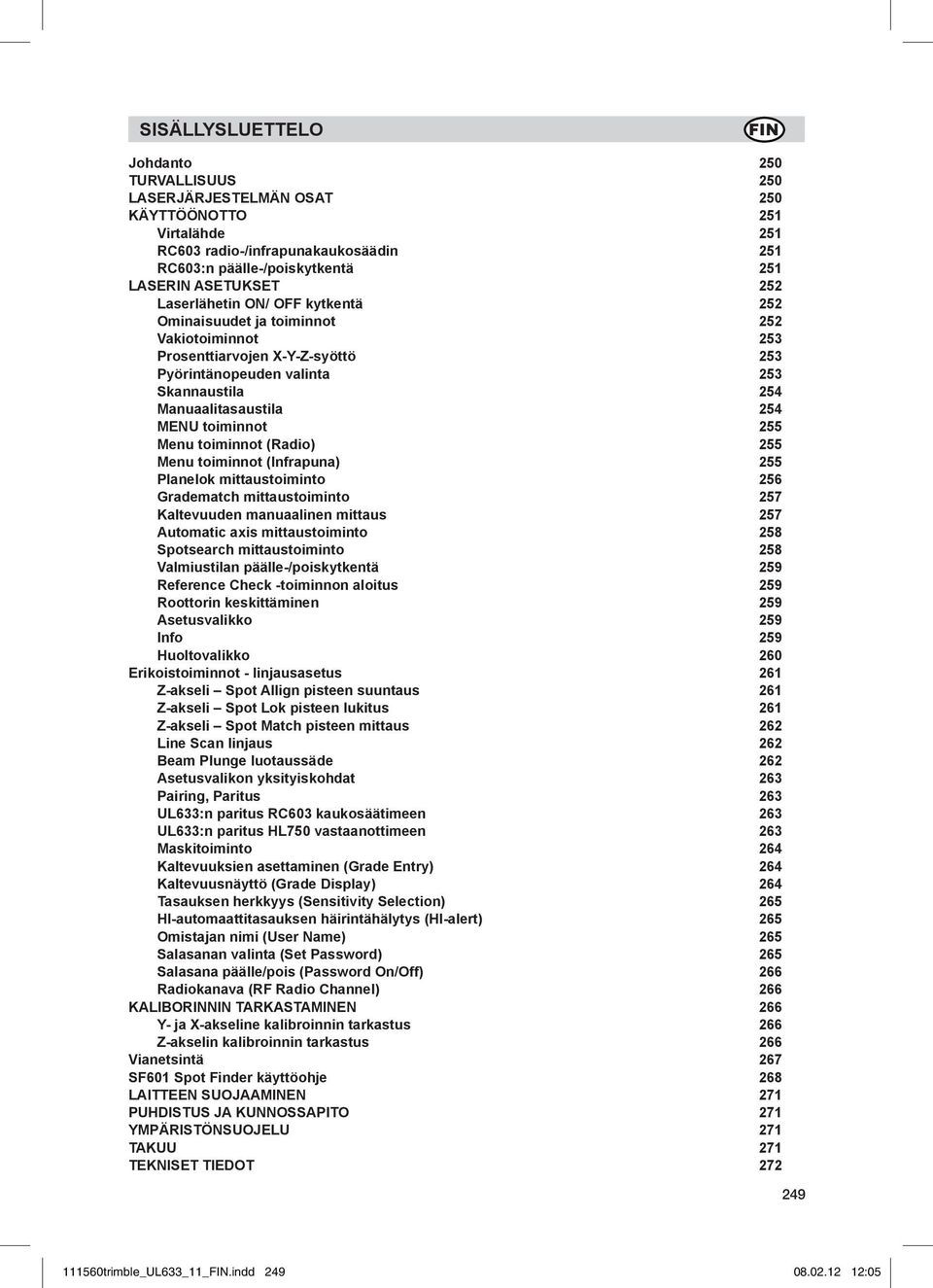

1 SISÄLLYSLUETTELO FIN Johdanto 250 TURVALLISUUS 250 LASERJÄRJESTELMÄN OSAT 250 KÄYTTÖÖNOTTO 251 Virtalähde 251 RC603 radio-/infrapunakaukosäädin 251 RC603:n päälle-/poiskytkentä 251 LASERIN ASETUKSET 252 Laserlähetin ON/ OFF kytkentä 252 Ominaisuudet ja toiminnot 252 Vakiotoiminnot 253 Prosenttiarvojen X-Y-Z-syöttö 253 Pyörintänopeuden valinta 253 Skannaustila 254 Manuaalitasaustila 254 MENU toiminnot 255 Menu toiminnot (Radio) 255 Menu toiminnot (Infrapuna) 255 Planelok mittaustoiminto 256 Gradematch mittaustoiminto 257 Kaltevuuden manuaalinen mittaus 257 Automatic axis mittaustoiminto 258 Spotsearch mittaustoiminto 258 Valmiustilan päälle-/poiskytkentä 259 Reference Check -toiminnon aloitus 259 Roottorin keskittäminen 259 Asetusvalikko 259 Info 259 Huoltovalikko 260 Erikoistoiminnot - linjausasetus 261 Z-akseli Spot Allign pisteen suuntaus 261 Z-akseli Spot Lok pisteen lukitus 261 Z-akseli Spot Match pisteen mittaus 262 Line Scan linjaus 262 Beam Plunge luotaussäde 262 Asetusvalikon yksityiskohdat 263 Pairing, Paritus 263 UL633:n paritus RC603 kaukosäätimeen 263 UL633:n paritus HL750 vastaanottimeen 263 Maskitoiminto 264 Kaltevuuksien asettaminen (Grade Entry) 264 Kaltevuusnäyttö (Grade Display) 264 Tasauksen herkkyys (Sensitivity Selection) 265 HI-automaattitasauksen häirintähälytys (HI-alert) 265 Omistajan nimi (User Name) 265 Salasanan valinta (Set Password) 265 Salasana päälle/pois (Password On/Off) 266 Radiokanava (RF Radio Channel) 266 KALIBORINNIN TARKASTAMINEN 266 Y- ja X-akseline kalibroinnin tarkastus 266 Z-akselin kalibroinnin tarkastus 266 Vianetsintä 267 SF601 Spot Finder käyttöohje 268 LAITTEEN SUOJAAMINEN 271 PUHDISTUS JA KUNNOSSAPITO 271 YMPÄRISTÖNSUOJELU 271 TAKUU 271 TEKNISET TIEDOT trimble_UL633_11_FIN.indd :05

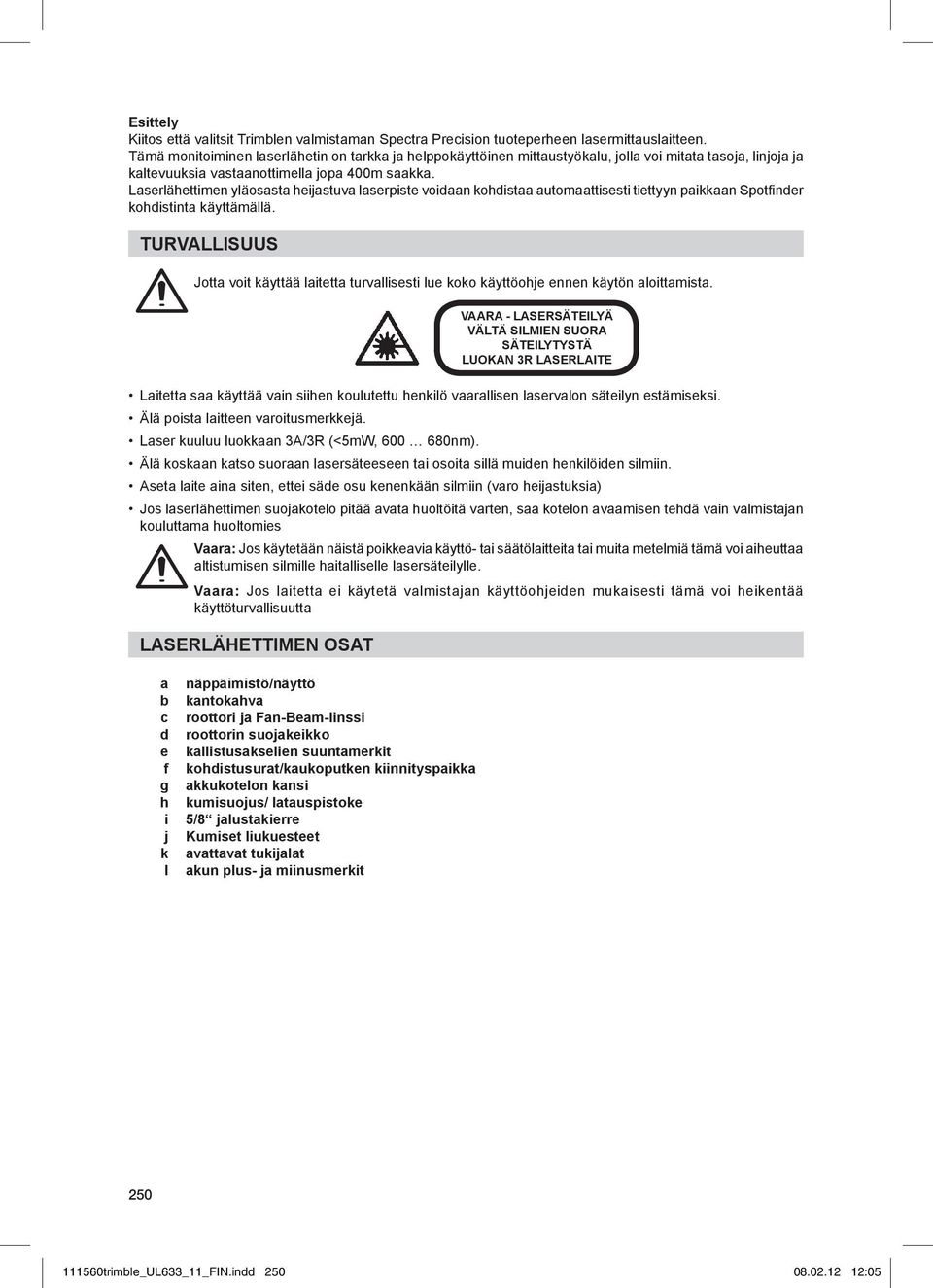

2 Esittely Kiitos että valitsit Trimblen valmistaman Spectra Precision tuoteperheen lasermittauslaitteen. Tämä monitoiminen laserlähetin on tarkka ja helppokäyttöinen mittaustyökalu, jolla voi mitata tasoja, linjoja ja kaltevuuksia vastaanottimella jopa 400m saakka. Laserlähettimen yläosasta heijastuva laserpiste voidaan kohdistaa automaattisesti tiettyyn paikkaan Spotfinder kohdistinta käyttämällä. TURVALLISUUS Jotta voit käyttää laitetta turvallisesti lue koko käyttöohje ennen käytön aloittamista. VAARA - LASERSÄTEILYÄ VÄLTÄ SILMIEN SUORA SÄTEILYTYSTÄ LUOKAN 3R LASERLAITE Laitetta saa käyttää vain siihen koulutettu henkilö vaarallisen laservalon säteilyn estämiseksi. Älä poista laitteen varoitusmerkkejä. Laser kuuluu luokkaan 3A/3R (<5mW, nm). Älä koskaan katso suoraan lasersäteeseen tai osoita sillä muiden henkilöiden silmiin. Aseta laite aina siten, ettei säde osu kenenkään silmiin (varo heijastuksia) Jos laserlähettimen suojakotelo pitää avata huoltöitä varten, saa kotelon avaamisen tehdä vain valmistajan kouluttama huoltomies Vaara: Jos käytetään näistä poikkeavia käyttö- tai säätölaitteita tai muita metelmiä tämä voi aiheuttaa altistumisen silmille haitalliselle lasersäteilylle. Vaara: Jos laitetta ei käytetä valmistajan käyttöohjeiden mukaisesti tämä voi heikentää käyttöturvallisuutta LASERLÄHETTIMEN OSAT a b c d e f g h i j k l näppäimistö/näyttö kantokahva roottori ja Fan-Beam-linssi roottorin suojakeikko kallistusakselien suuntamerkit kohdistusurat/kaukoputken kiinnityspaikka akkukotelon kansi kumisuojus/ latauspistoke 5/8 jalustakierre Kumiset liukuesteet avattavat tukijalat akun plus- ja miinusmerkit trimble_UL633_11_FIN.indd :05

3 KUINKA LASERLÄHETINTÄ KÄYTETÄÄN LÄSERLÄHETTIMEN KÄYNNISTÄMINEN Virtalähteet VAROITUS NIMH akkukennot voivat sisältää pienen määrän haitallisia aineita. Varmista että olet ladannut akun kunnolla ennen ensimmäistä käyttökertaa tai kun laite on ollut pitkän aikaa käyttämättä. Lataa vain laserin omalla laturilla ja käyttöohjeen mukaisesti. Älä avaa, pura, polta tai oikosulje akkukennoja; ne saattavat syttyä, räjähtää, vuotaa tai kuumeta ja aiheuttaa vaaratilanteen. Toimita vanhat ja vialliset akut kierrätykseen. Akut on pidettävä lasten ulottamattomissa. Nielaistua akkua ei tule poistaa oksentamalla, vaan ota heti yhteys lääkäriin. Akkujen lataaminen Laserlähetin toimitetaan ladattavalla NIMH akkupaketilla Huomautus: Akun arvioitu varaustila näkyy LCD-näytön vasemmassa ylänurkassa. Akkupaketin tyhjästä täyteen lataaminen vie noin 10 tuntia. Ladataksesi akut liitä laturin liitin akkukotelon liittimeen. Uudet tai pitkän aikaa käyttämättä olleet akut toimivat parhaiten vasta viiden latauskerran jälkeen. Laturia voi käyttää laserlähettimen virtalähteenä sisäkäytössä. Laserlähetin toimii myös alkaliparistoilla. Aseta 4 D- kokoista alkaliparistoa laserlähettimeen + ja napojen mukaisesti. Akkuja tulee ladata aina normaalissa lämpötilassa 10 C 40 C. Lataaminen korkeammissa lämpötiloissa saattaa vahingoittaa akkuja. Lataaminen kylmemmissä lämpötiloissa saattaa pidentää latausaikaa, pienentää akun varauskapasiteettia ja vähentää akun käyttöikää. RC603 Radio- ja iínfrapuna kaukodäädin RC603:n virtalähde 1. Avaa paristokotelon kansi kolikolla tai vastaavalla työkalulla. RC603 toimitetaan alkaliparistojen kanssa. Kaukosäädin toimii myös ladattavilla paristoilla, mutta ne on ladattava ulkoisesti. 2. Aseta paristokoteloon kaksi 1,5 V alkaliparistoa ottaen huomioon plus- (+) ja miinus- (-) merkit paristokotelossa. 3. Sulje paristokotelo niin, että se napsahtaa kiinni. RC603 kaukosäätimen ON / OFF kytkentä RC603 on kädessäpidettävä radio/ Infrapuna kaukosäädin jolla voidaan säätää laserlähettimen toimintoja. Paina virtakytkintä käynnistääksesi kaukosäätimen. Antennimerkki ja viivatnäytön oikeassa yläkulmassa näyttävät kaukosäätimen ja laserlähettimen välisen radioyhteyden tilan. Radioyhteyden katketessa RC603 kytkeytyy automaattisesti IR (infrapuna)-yhteystilaan. Huomautus: Kun kaukosäädin käynnistetään näytössä näkyy kolmen sekunnin ajan kaukosäätimen malli ja ohjelmistoversion numero. Tämän jälkeen näytöllä vilahtaa nopeasti kallistussymbolit ja aiemmin asetetut kaltevuudet. Näytön taustavalo käynnistyy 8 sekunnin ajaksi kun mitä tahansa näppäintä painetaan. Käynnistääksesi kaukosäätimen paina kaukosäätimen virtakytkintä. Huomautus: Kaukosäädin sammuu automaattisesti jos mitään näppäintä ei ole painettu 5 minuutin aikana trimble_UL633_11_FIN.indd :05

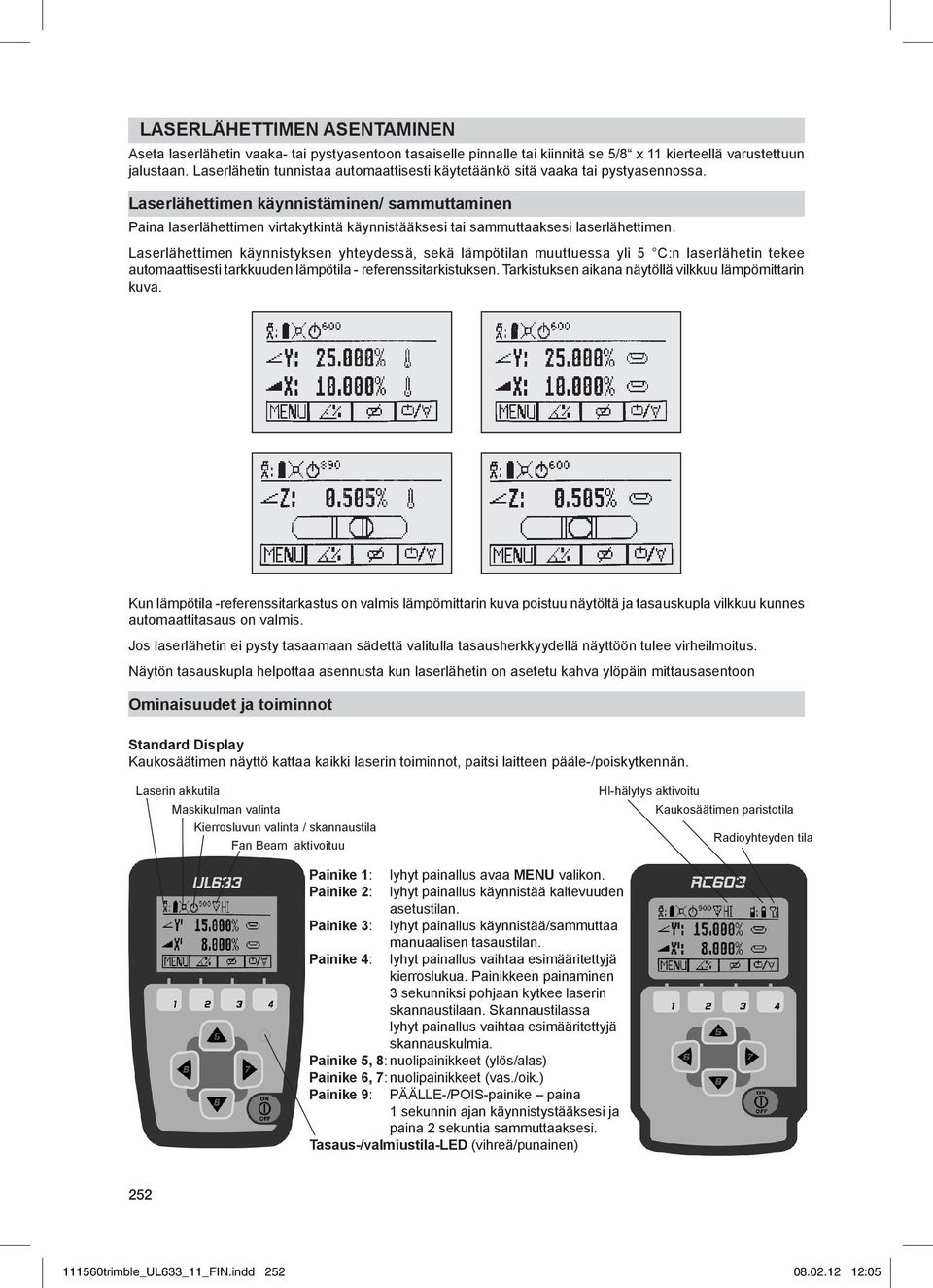

4 LASERLÄHETTIMEN ASENTAMINEN Aseta laserlähetin vaaka- tai pystyasentoon tasaiselle pinnalle tai kiinnitä se 5/8 x 11 kierteellä varustettuun jalustaan. Laserlähetin tunnistaa automaattisesti käytetäänkö sitä vaaka tai pystyasennossa. Laserlähettimen käynnistäminen/ sammuttaminen Paina laserlähettimen virtakytkintä käynnistääksesi tai sammuttaaksesi laserlähettimen. Laserlähettimen käynnistyksen yhteydessä, sekä lämpötilan muuttuessa yli 5 C:n laserlähetin tekee automaattisesti tarkkuuden lämpötila - referenssitarkistuksen. Tarkistuksen aikana näytöllä vilkkuu lämpömittarin kuva. Kun lämpötila -referenssitarkastus on valmis lämpömittarin kuva poistuu näytöltä ja tasauskupla vilkkuu kunnes automaattitasaus on valmis. Jos laserlähetin ei pysty tasaamaan sädettä valitulla tasausherkkyydellä näyttöön tulee virheilmoitus. Näytön tasauskupla helpottaa asennusta kun laserlähetin on asetetu kahva ylöpäin mittausasentoon Ominaisuudet ja toiminnot Standard Display Kaukosäätimen näyttö kattaa kaikki laserin toiminnot, paitsi laitteen pääle-/poiskytkennän. Laserin akkutila Maskikulman valinta Kierrosluvun valinta / skannaustila Fan Beam aktivoituu HI-hälytys aktivoitu Kaukosäätimen paristotila Radioyhteyden tila Painike 1: lyhyt painallus avaa MENU valikon. Painike 2: lyhyt painallus käynnistää kaltevuuden asetustilan. Painike 3: lyhyt painallus käynnistää/sammuttaa manuaalisen tasaustilan. Painike 4: lyhyt painallus vaihtaa esimääritettyjä kierroslukua. Painikkeen painaminen 3 sekunniksi pohjaan kytkee laserin skannaustilaan. Skannaustilassa lyhyt painallus vaihtaa esimääritettyjä skannauskulmia. Painike 5, 8: nuolipainikkeet (ylös/alas) Painike 6, 7: nuolipainikkeet (vas./oik.) Painike 9: PÄÄLLE-/POIS-painike paina 1 sekunnin ajan käynnistystääksesi ja paina 2 sekuntia sammuttaaksesi. Tasaus-/valmiustila-LED (vihreä/punainen) trimble_UL633_11_FIN.indd :05

5 Vakiotoiminnot X-Y-Z kaltevuuksien syöttö JUOKSEVA NUMEROASETUS Painikkeen 2 lyhyt painallus käynnistää kaltevuuden syöttötilan. Näytöllä näkyvät molempien akseleiden kaltevuudet. Painikkeen 1 a lyhyt painallus on Y etumerkin vaihto Painikkeen 2 a lyhyt painallus on X etumerkin vaihto Painikkeen 3 a lyhyt painallus on asetusten hylkääminen ja paluu perustilaan Painikkeen 4 lyhyt painallus vahvistaa kaltevuusasetukset ja näyttö palaa perustilaan. Pidä 6 ja 7 painikkeita (vasen ja oikea) pohjassa muuttaaksesi pikakaltevuusasetuksella X- akselin arvoa. Painikkeiden lyhyt painallus nollaa arvon ja pohjassa pitäminen muuttaa lukemaa 1% askelluksin. Pidä 5 ja 8 painikkeita (ylös ja alas) pohjassa muuttaaksesi Y(tai linjausasennossa Z)- akselin pikakaltevuusarvoa. Painikkeiden lyhyt painallus nollaa arvon ja pohjassa pitäminen muuttaa lukemaa 1% askelluksin. Huomautus: Pikakaltevuusasetus muuttuu nopeammaksi mitä pidempään vastakkaisia kytkiä on pidetty pohjassa. Huomautus: Molempien akseleiden pikakaltevuusasetus liikkuu aina 1% välein + suuntaan. Kun suurin astekulma +25% ylittyy pikakaltevuusasetus jatkaa lukemasta -25% kohti nollaa. Kun prosenttiarvo on vahvistettu painamalla painiketta 4, lasertaso kallistuu automaattisesti asetettuun prosenttiarvoon. Huomautus: Tasausmerkit laserlähettimen ja kaukosäätimen näytöllä vilkkuvat kunnes lasertaso on kallistunut asetettuun prosenttilukemaan. X-Y-Z kaltevuuksien syöttö DIGITAALINEN NUMEROVALINTA Painikkeen 2 lyhyt painallus käynnistää kaltevuuden syöttötilan. Näytöllä näkyvät molempien akseleiden kaltevuudet. Painikkeen 1 a lyhyt painallus on nopea asetus arvoon 0 % Painikkeen 2 a lyhyt painallus on etumerkin vaihto Painikkeen 3 a lyhyt painallus on asetusten hylkääminen ja paluu perustilaan Painikkeen 4 lyhyt painallus vahvistaa kaltevuusasetukset ja näyttö palaa perustilaan. Painikkeen 5 tai 8 (ylös/alas) lyhyt painallus liikuttaa kursoria X- tai Y-akselin välillä Painikkeen 6 tai 7 lyhyt painallus (vas./oik.) liikuttaa kursoria vasemmalle tai oikealle trimble_UL633_11_FIN.indd :05

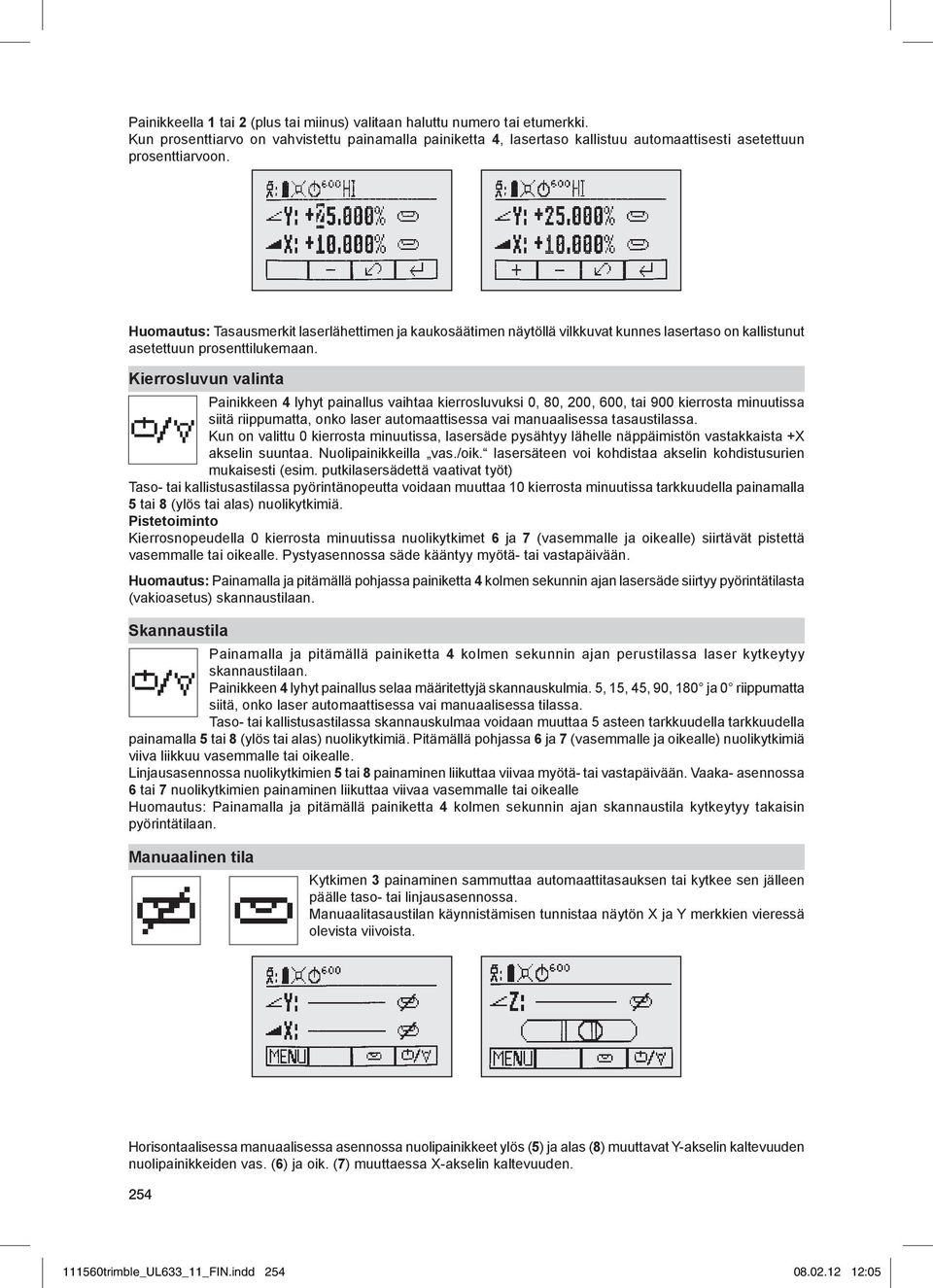

6 Painikkeella 1 tai 2 (plus tai miinus) valitaan haluttu numero tai etumerkki. Kun prosenttiarvo on vahvistettu painamalla painiketta 4, lasertaso kallistuu automaattisesti asetettuun prosenttiarvoon. Huomautus: Tasausmerkit laserlähettimen ja kaukosäätimen näytöllä vilkkuvat kunnes lasertaso on kallistunut asetettuun prosenttilukemaan. Kierrosluvun valinta Painikkeen 4 lyhyt painallus vaihtaa kierrosluvuksi 0, 80, 200, 600, tai 900 kierrosta minuutissa siitä riippumatta, onko laser automaattisessa vai manuaalisessa tasaustilassa. Kun on valittu 0 kierrosta minuutissa, lasersäde pysähtyy lähelle näppäimistön vastakkaista +X akselin suuntaa. Nuolipainikkeilla vas./oik. lasersäteen voi kohdistaa akselin kohdistusurien mukaisesti (esim. putkilasersädettä vaativat työt) Taso- tai kallistusastilassa pyörintänopeutta voidaan muuttaa 10 kierrosta minuutissa tarkkuudella painamalla 5 tai 8 (ylös tai alas) nuolikytkimiä. Pistetoiminto Kierrosnopeudella 0 kierrosta minuutissa nuolikytkimet 6 ja 7 (vasemmalle ja oikealle) siirtävät pistettä vasemmalle tai oikealle. Pystyasennossa säde kääntyy myötä- tai vastapäivään. Huomautus: Painamalla ja pitämällä pohjassa painiketta 4 kolmen sekunnin ajan lasersäde siirtyy pyörintätilasta (vakioasetus) skannaustilaan. Skannaustila Painamalla ja pitämällä painiketta 4 kolmen sekunnin ajan perustilassa laser kytkeytyy skannaustilaan. Painikkeen 4 lyhyt painallus selaa määritettyjä skannauskulmia. 5, 15, 45, 90, 180 ja 0 riippumatta siitä, onko laser automaattisessa vai manuaalisessa tilassa. Taso- tai kallistusastilassa skannauskulmaa voidaan muuttaa 5 asteen tarkkuudella tarkkuudella painamalla 5 tai 8 (ylös tai alas) nuolikytkimiä. Pitämällä pohjassa 6 ja 7 (vasemmalle ja oikealle) nuolikytkimiä viiva liikkuu vasemmalle tai oikealle. Linjausasennossa nuolikytkimien 5 tai 8 painaminen liikuttaa viivaa myötä- tai vastapäivään. Vaaka- asennossa 6 tai 7 nuolikytkimien painaminen liikuttaa viivaa vasemmalle tai oikealle Huomautus: Painamalla ja pitämällä painiketta 4 kolmen sekunnin ajan skannaustila kytkeytyy takaisin pyörintätilaan. Manuaalinen tila Kytkimen 3 painaminen sammuttaa automaattitasauksen tai kytkee sen jälleen päälle taso- tai linjausasennossa. Manuaalitasaustilan käynnistämisen tunnistaa näytön X ja Y merkkien vieressä olevista viivoista. Horisontaalisessa manuaalisessa asennossa nuolipainikkeet ylös (5) ja alas (8) muuttavat Y-akselin kaltevuuden nuolipainikkeiden vas. (6) ja oik. (7) muuttaessa X-akselin kaltevuuden trimble_UL633_11_FIN.indd :05

7 Vertikaalisessa asennossa nuolipainikkeet ylös (5) ja alas (8) muuttavat Z-akselin kaltevuuden ja nuolipainikkeiden vas. (6) ja oik. (7) siirtävät sädettä vasempaan/oikeaan. Automaattiseen tasaustoimintaan palataan painamalla painiketta 3 uudestaan. Menu valikon toiminnot Valikkotoiminnot (radio-ohjaus) Painikkeen 1 lyhyt painallus perustilassa avaa MENU valikon. Valikossa on horisontaalisesta tai vertikaalisesta asennosta riippuen vain kulloinkin käytössä olevat toiminnot. Viimeksi käytetty toiminto näkyy tummalla taustalla. Nuoli alas näytön oikealla laidalla osoittaa, että painikkeella 8 (nuoli alas) voi siirtyä seuraavalle valikkotasolle. Menu valikossa voi liikkua 5 tai 8 (ylös tai alas) nuolikytkimillä ja 6 tai 8 (vasemmalle tai oikealle) nuolikytkimillä. Painikkeen 3 lyhyt painallus siirtää näkymän aina perustilaan tai edelliseen näyttöön. Painikkeilla 6 tai 7 voi valita halutun toiminnon valikkoriviltä. Painikkeen 4 lyhyt painallus käynnistää valitun toiminnon tai avaa alavalikon. Valikkotoiminnot tasolaser asennossa Valikkotoiminnot linjauslaser asennossa Valikkotoiminnot (infrapunaohjaus) Kun radio-ohjaus ei toimi enää, esim. putken läpi, infrapunaohjaus mahdollistaa seuraavat toiminnot: Painikkeen 1 lyhyt painallus perusnäytössä avaa MENU valikon. Painikkeen 3 painaminen palaa edelliseen valikkoon tai perustilaan. Painele 5 tai 8 painikkeita kunnes tietty kuvake on valittu. Valitaksesi tämän paina painiketta 4. Huomautus: Paristustoimintoa tarvitaan kun halutaan parittaa jo kertaalleen toiseen laseriin paritettu kaukosäädin uuden laserlähettimen kanssa. Uudesta laserista täytyy kytkeä päälle paristustoiminto ennen parituksen aloittamista. Ilman tätä uuden laserin paritus ei onnistu. Paristustieto ei poistu automaattisesti vanhan laserin muistista, vaan jos sen haluaa poistaa, trimble_UL633_11_FIN.indd :05

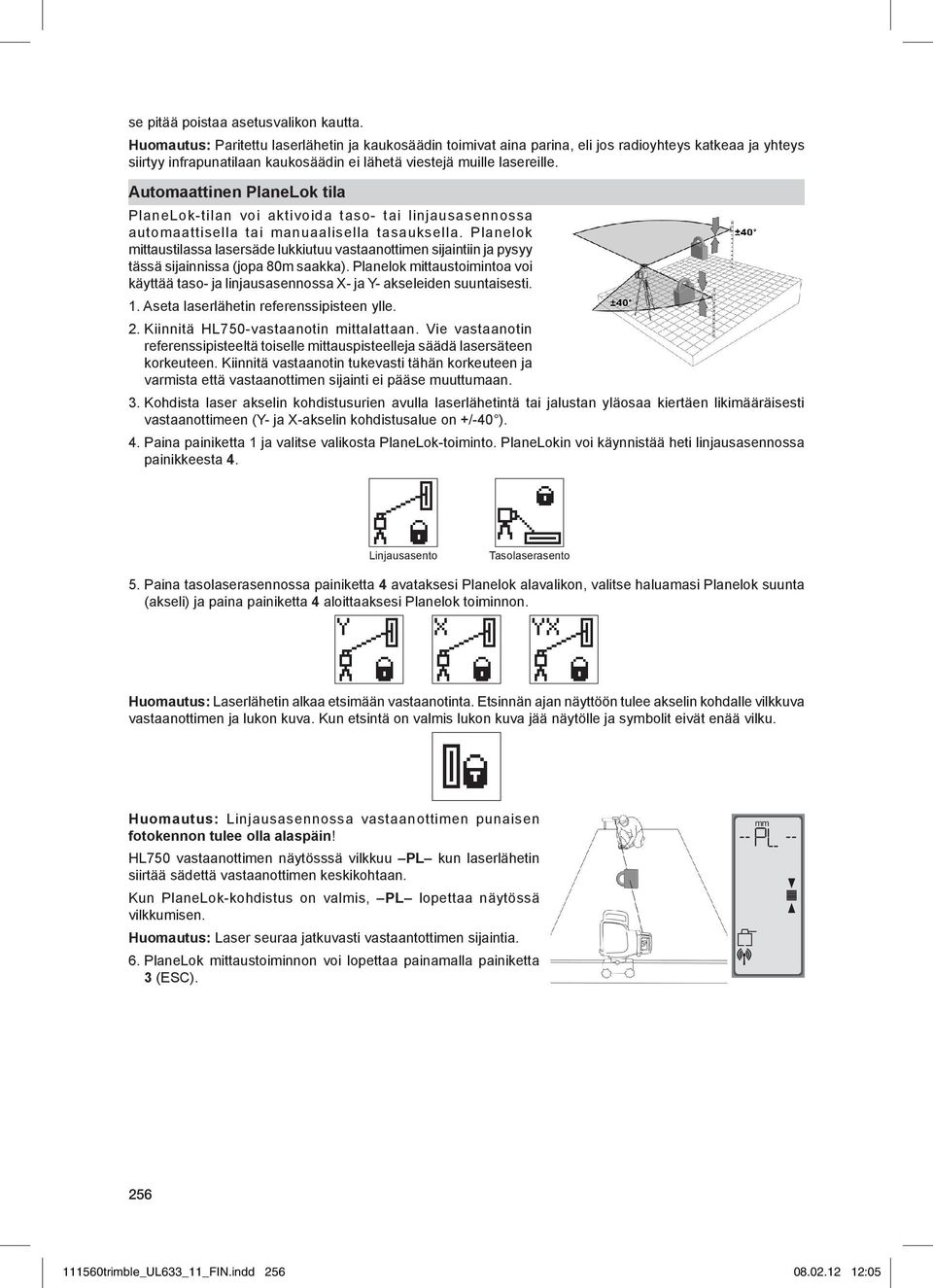

8 se pitää poistaa asetusvalikon kautta. Huomautus: Paritettu laserlähetin ja kaukosäädin toimivat aina parina, eli jos radioyhteys katkeaa ja yhteys siirtyy infrapunatilaan kaukosäädin ei lähetä viestejä muille lasereille. Automaattinen PlaneLok tila PlaneLok-tilan voi aktivoida taso- tai linjausasennossa automaattisella tai manuaalisella tasauksella. Planelok mittaustilassa lasersäde lukkiutuu vastaanottimen sijaintiin ja pysyy tässä sijainnissa (jopa 80m saakka). Planelok mittaustoimintoa voi käyttää taso- ja linjausasennossa X- ja Y- akseleiden suuntaisesti. 1. Aseta laserlähetin referenssipisteen ylle. 2. Kiinnitä HL750-vastaanotin mittalattaan. Vie vastaanotin referenssipisteeltä toiselle mittauspisteelleja säädä lasersäteen korkeuteen. Kiinnitä vastaanotin tukevasti tähän korkeuteen ja varmista että vastaanottimen sijainti ei pääse muuttumaan. 3. Kohdista laser akselin kohdistusurien avulla laserlähetintä tai jalustan yläosaa kiertäen likimääräisesti vastaanottimeen (Y- ja X-akselin kohdistusalue on +/-40 ). 4. Paina painiketta 1 ja valitse valikosta PlaneLok-toiminto. PlaneLokin voi käynnistää heti linjausasennossa painikkeesta 4. Linjausasento Tasolaserasento 5. Paina tasolaserasennossa painiketta 4 avataksesi Planelok alavalikon, valitse haluamasi Planelok suunta (akseli) ja paina painiketta 4 aloittaaksesi Planelok toiminnon. Huomautus: Laserlähetin alkaa etsimään vastaanotinta. Etsinnän ajan näyttöön tulee akselin kohdalle vilkkuva vastaanottimen ja lukon kuva. Kun etsintä on valmis lukon kuva jää näytölle ja symbolit eivät enää vilku. Huomautus: Linjausasennossa vastaanottimen punaisen fotokennon tulee olla alaspäin! HL750 vastaanottimen näytösssä vilkkuu PL kun laserlähetin siirtää sädettä vastaanottimen keskikohtaan. Kun PlaneLok-kohdistus on valmis, PL lopettaa näytössä vilkkumisen. Huomautus: Laser seuraa jatkuvasti vastaantottimen sijaintia. 6. PlaneLok mittaustoiminnon voi lopettaa painamalla painiketta 3 (ESC). mm trimble_UL633_11_FIN.indd :05

9 Kaltevuuden automaattinen mittaus Kaltevuuden mittaustilan voi aktivoida tasolaserasennossa automaattisella tai manuaalisella tasauksella. Kaltevuuden mittaustoiminnolla voidaan mitata kahden mittauskohdan välinen kallistuskulma yhden tai kahden akselin suuntaisesti (jopa 80m saakka). 1. Aseta laserlähetin referenssipisteen ylle. 2. Kiinnitä HL750-vastaanotin mittalattaan. Mittaa lasersäteen korkeus lähellä laserlähetintä, kiinnitä vastaanotin tukevasti mittalattaa ja siirrä mittalatta ensimmäiseltä mittauspisteeltä toiselle mittauspisteelle MUUTTAMATTA vastaanottimen paikkaa mittalatassa. 3. Kohdista laserlähetin akselin kohdistusurien avulla laserlähetintä tai jalustan yläosaa kiertäen likimääräisesti vastaanottimeen (Y- ja X-akselin kohdistusalue on +/-40 ). 4. Paina painiketta 1 ja valitse valikosta Grade Match-toiminto. 5. Paina painiketta 4 avataksesi Grade Match alavalikon, valitse haluamasi Grade Match suunta (akseli) ja paina painiketta 4 aloittaaksesi Grade Match toiminnon. Huomautus: Laserlähetin alkaa etsimään vastaanotinta. Etsinnän ajan näyttöön tulee akselin kohdalle vilkkuva vastaanottimen ja astekulman kuvake. Kun etsintä on valmis astekulman kuvake poistuu ja symbolit eivät enää vilku. HL750 vastaanottimen näytösssä vilkkuu GM kun laserlähetin siirtää sädettä vastaanottimen keskikohtaan. Kun kaltevuuden mittaus on valmis, HL750:ssä näkyy taas vakiokorkeusnäyttö. Mitattu kaltevuus näkyy laserin ja kaukosäätimen näytöissä. Huomautus: Jos kaltevuuden kaltevuuden mittaus ei onnistunut, laser näyttää virheilmoituksen Grade Match has failed, jonka voi poistaa painikkeella 4. mm Kaltevuuden manuaalinen mittaus Manuaalisella kaltevuuden mittauksella molempien akseleiden kaltevuuksia voidaan säätää manuaalitilassa säteen pyörinnän pysähtymättä. Kun käytössä on joku muu vastaanotin kun HL750, Y- akselin kallistusta säädetään 5 tai 8 kytkimillä ja X- akselin 6 ja 7 kytkimillä. Manuaalisen kaltevuuden mittauksen ollessa päällä näytössä näkyy astekulma- ja yliviivattu tasauskupla kuvakkeet. Paluu automaatiseen toimintaa ja molempien akselien lopullisiin prosenttiarvoihin tapahtuu painamalla painiketta 2 (OK). Huomautus: Painallus painikkeesta 3 (ESC) päättää kaltevuuden manuaalisen mittauksen ja kytkee laserin manuaaliseen tasaustilaan trimble_UL633_11_FIN.indd :05

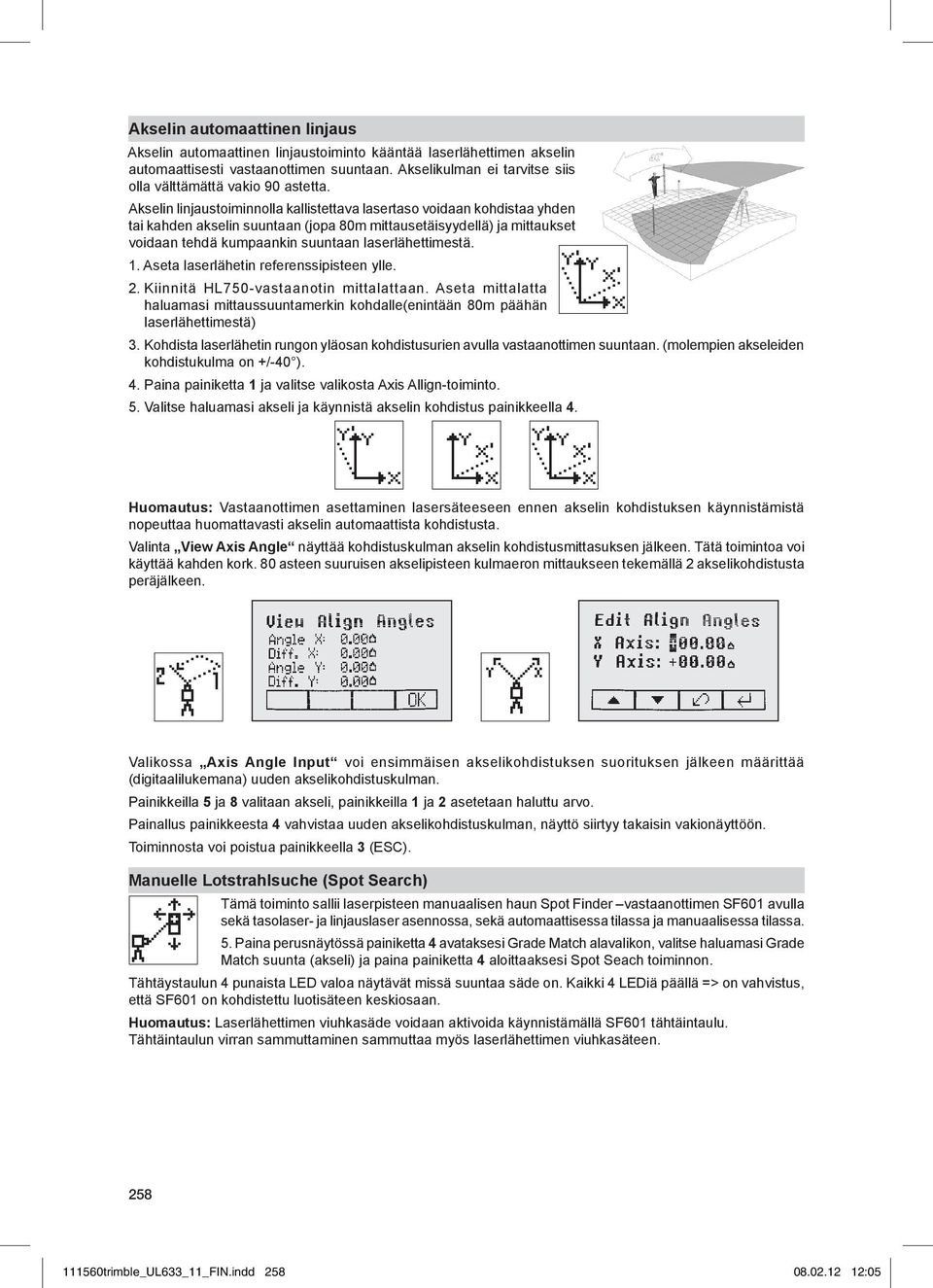

10 Akselin automaattinen linjaus Akselin automaattinen linjaustoiminto kääntää laserlähettimen akselin automaattisesti vastaanottimen suuntaan. Akselikulman ei tarvitse siis olla välttämättä vakio 90 astetta. Akselin linjaustoiminnolla kallistettava lasertaso voidaan kohdistaa yhden tai kahden akselin suuntaan (jopa 80m mittausetäisyydellä) ja mittaukset voidaan tehdä kumpaankin suuntaan laserlähettimestä. 1. Aseta laserlähetin referenssipisteen ylle. 2. Kiinnitä HL750-vastaanotin mittalattaan. Aseta mittalatta haluamasi mittaussuuntamerkin kohdalle(enintään 80m päähän laserlähettimestä) 3. Kohdista laserlähetin rungon yläosan kohdistusurien avulla vastaanottimen suuntaan. (molempien akseleiden kohdistukulma on +/-40 ). 4. Paina painiketta 1 ja valitse valikosta Axis Allign-toiminto. 5. Valitse haluamasi akseli ja käynnistä akselin kohdistus painikkeella 4. Huomautus: Vastaanottimen asettaminen lasersäteeseen ennen akselin kohdistuksen käynnistämistä nopeuttaa huomattavasti akselin automaattista kohdistusta. Valinta View Axis Angle näyttää kohdistuskulman akselin kohdistusmittasuksen jälkeen. Tätä toimintoa voi käyttää kahden kork. 80 asteen suuruisen akselipisteen kulmaeron mittaukseen tekemällä 2 akselikohdistusta peräjälkeen. Valikossa Axis Angle Input voi ensimmäisen akselikohdistuksen suorituksen jälkeen määrittää (digitaalilukemana) uuden akselikohdistuskulman. Painikkeilla 5 ja 8 valitaan akseli, painikkeilla 1 ja 2 asetetaan haluttu arvo. Painallus painikkeesta 4 vahvistaa uuden akselikohdistuskulman, näyttö siirtyy takaisin vakionäyttöön. Toiminnosta voi poistua painikkeella 3 (ESC). Manuelle Lotstrahlsuche (Spot Search) Tämä toiminto sallii laserpisteen manuaalisen haun Spot Finder vastaanottimen SF601 avulla sekä tasolaser- ja linjauslaser asennossa, sekä automaattisessa tilassa ja manuaalisessa tilassa. 5. Paina perusnäytössä painiketta 4 avataksesi Grade Match alavalikon, valitse haluamasi Grade Match suunta (akseli) ja paina painiketta 4 aloittaaksesi Spot Seach toiminnon. Tähtäystaulun 4 punaista LED valoa näytävät missä suuntaa säde on. Kaikki 4 LEDiä päällä => on vahvistus, että SF601 on kohdistettu luotisäteen keskiosaan. Huomautus: Laserlähettimen viuhkasäde voidaan aktivoida käynnistämällä SF601 tähtäintaulu. Tähtäintaulun virran sammuttaminen sammuttaa myös laserlähettimen viuhkasäteen trimble_UL633_11_FIN.indd :05

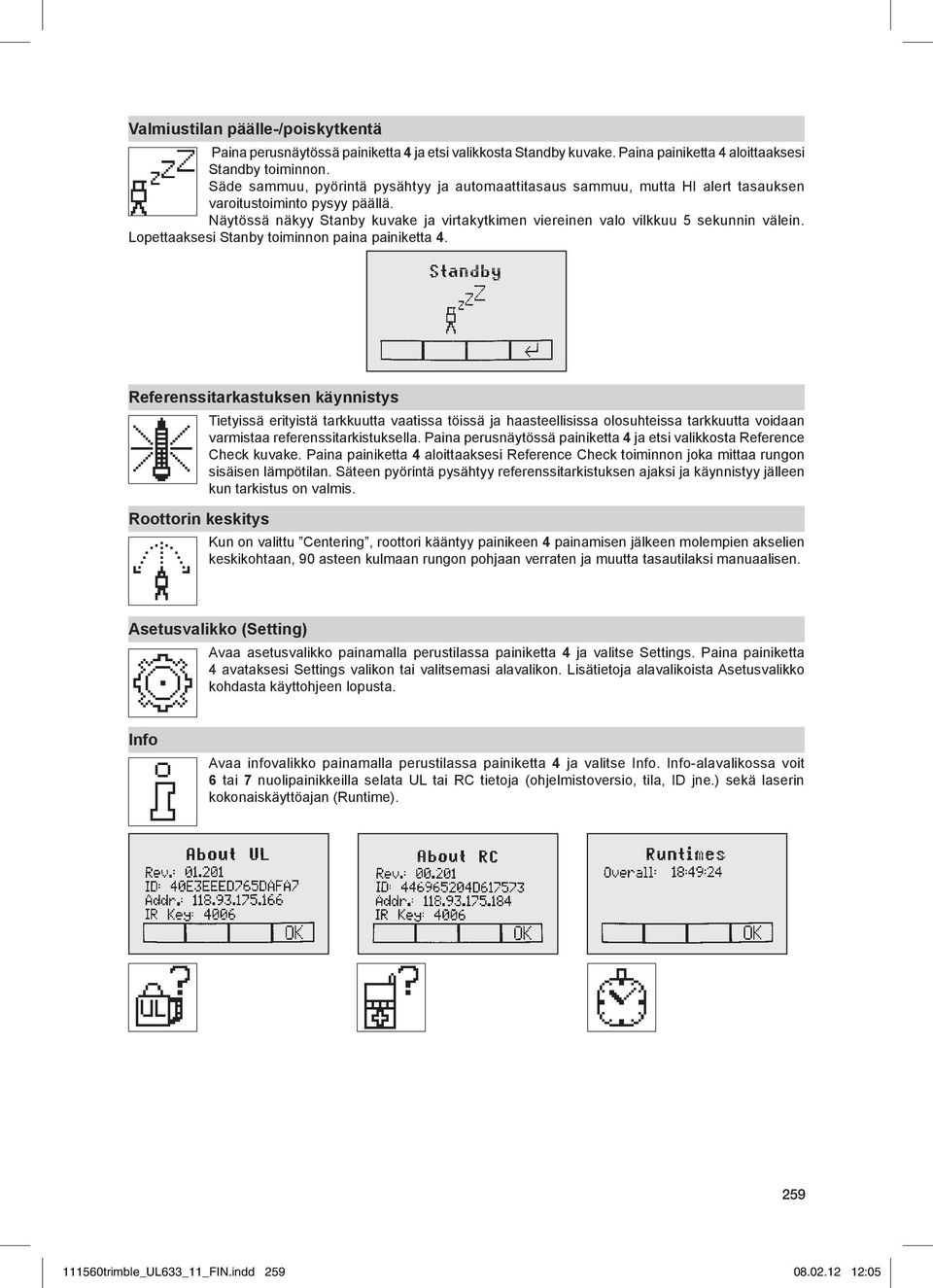

11 Valmiustilan päälle-/poiskytkentä Paina perusnäytössä painiketta 4 ja etsi valikkosta Standby kuvake. Paina painiketta 4 aloittaaksesi Standby toiminnon. Säde sammuu, pyörintä pysähtyy ja automaattitasaus sammuu, mutta HI alert tasauksen varoitustoiminto pysyy päällä. Näytössä näkyy Stanby kuvake ja virtakytkimen viereinen valo vilkkuu 5 sekunnin välein. Lopettaaksesi Stanby toiminnon paina painiketta 4. Referenssitarkastuksen käynnistys Roottorin keskitys Tietyissä erityistä tarkkuutta vaatissa töissä ja haasteellisissa olosuhteissa tarkkuutta voidaan varmistaa referenssitarkistuksella. Paina perusnäytössä painiketta 4 ja etsi valikkosta Reference Check kuvake. Paina painiketta 4 aloittaaksesi Reference Check toiminnon joka mittaa rungon sisäisen lämpötilan. Säteen pyörintä pysähtyy referenssitarkistuksen ajaksi ja käynnistyy jälleen kun tarkistus on valmis. Kun on valittu Centering, roottori kääntyy painikeen 4 painamisen jälkeen molempien akselien keskikohtaan, 90 asteen kulmaan rungon pohjaan verraten ja muutta tasautilaksi manuaalisen. Asetusvalikko (Setting) Avaa asetusvalikko painamalla perustilassa painiketta 4 ja valitse Settings. Paina painiketta 4 avataksesi Settings valikon tai valitsemasi alavalikon. Lisätietoja alavalikoista Asetusvalikko kohdasta käyttohjeen lopusta. Info Avaa infovalikko painamalla perustilassa painiketta 4 ja valitse Info. Info-alavalikossa voit 6 tai 7 nuolipainikkeilla selata UL tai RC tietoja (ohjelmistoversio, tila, ID jne.) sekä laserin kokonaiskäyttöajan (Runtime) trimble_UL633_11_FIN.indd :05

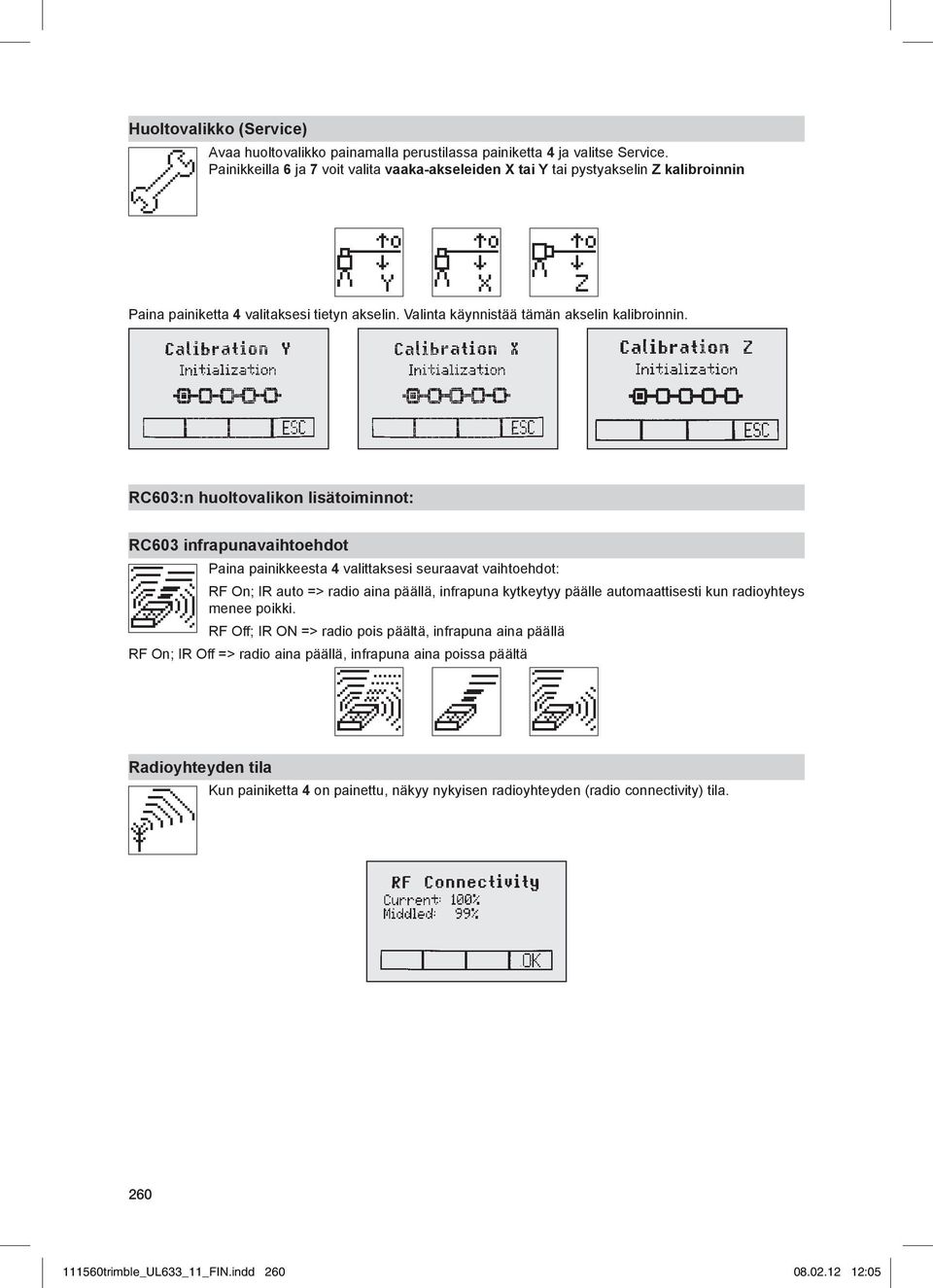

12 Huoltovalikko (Service) Avaa huoltovalikko painamalla perustilassa painiketta 4 ja valitse Service. Painikkeilla 6 ja 7 voit valita vaaka-akseleiden X tai Y tai pystyakselin Z kalibroinnin Paina painiketta 4 valitaksesi tietyn akselin. Valinta käynnistää tämän akselin kalibroinnin. RC603:n huoltovalikon lisätoiminnot: RC603 infrapunavaihtoehdot Paina painikkeesta 4 valittaksesi seuraavat vaihtoehdot: RF On; IR auto => radio aina päällä, infrapuna kytkeytyy päälle automaattisesti kun radioyhteys menee poikki. RF Off; IR ON => radio pois päältä, infrapuna aina päällä RF On; IR Off => radio aina päällä, infrapuna aina poissa päältä Radioyhteyden tila Kun painiketta 4 on painettu, näkyy nykyisen radioyhteyden (radio connectivity) tila trimble_UL633_11_FIN.indd :05

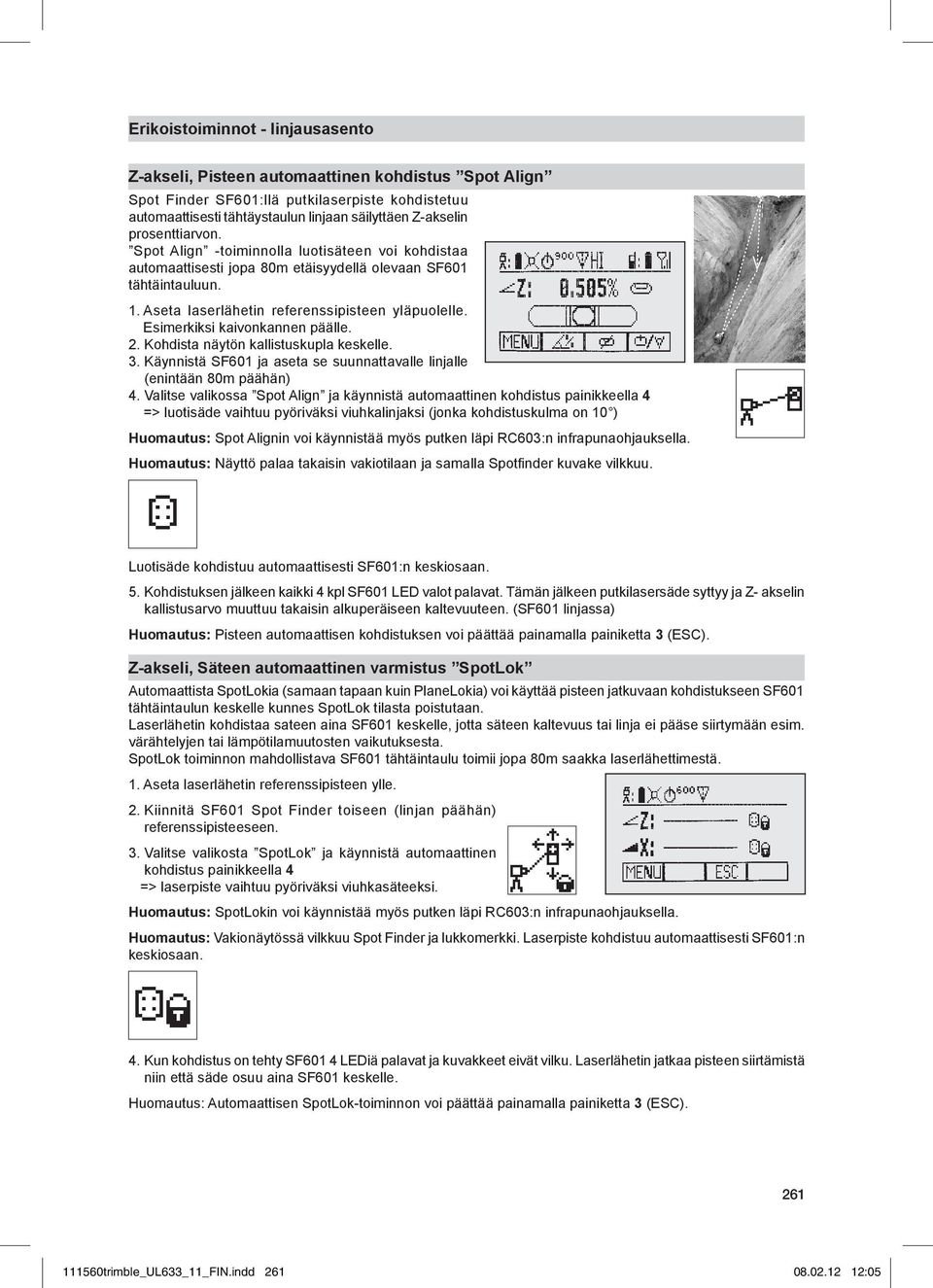

13 Erikoistoiminnot - linjausasento Z-akseli, Pisteen automaattinen kohdistus Spot Align Spot Finder SF601:llä putkilaserpiste kohdistetuu automaattisesti tähtäystaulun linjaan säilyttäen Z-akselin prosenttiarvon. Spot Align -toiminnolla luotisäteen voi kohdistaa automaattisesti jopa 80m etäisyydellä olevaan SF601 tähtäintauluun. 1. Aseta laserlähetin referenssipisteen yläpuolelle. Esimerkiksi kaivonkannen päälle. 2. Kohdista näytön kallistuskupla keskelle. 3. Käynnistä SF601 ja aseta se suunnattavalle linjalle (enintään 80m päähän) 4. Valitse valikossa Spot Align ja käynnistä automaattinen kohdistus painikkeella 4 => luotisäde vaihtuu pyöriväksi viuhkalinjaksi (jonka kohdistuskulma on 10 ) Huomautus: Spot Alignin voi käynnistää myös putken läpi RC603:n infrapunaohjauksella. Huomautus: Näyttö palaa takaisin vakiotilaan ja samalla Spotfinder kuvake vilkkuu. Luotisäde kohdistuu automaattisesti SF601:n keskiosaan. 5. Kohdistuksen jälkeen kaikki 4 kpl SF601 LED valot palavat. Tämän jälkeen putkilasersäde syttyy ja Z- akselin kallistusarvo muuttuu takaisin alkuperäiseen kaltevuuteen. (SF601 linjassa) Huomautus: Pisteen automaattisen kohdistuksen voi päättää painamalla painiketta 3 (ESC). Z-akseli, Säteen automaattinen varmistus SpotLok Automaattista SpotLokia (samaan tapaan kuin PlaneLokia) voi käyttää pisteen jatkuvaan kohdistukseen SF601 tähtäintaulun keskelle kunnes SpotLok tilasta poistutaan. Laserlähetin kohdistaa sateen aina SF601 keskelle, jotta säteen kaltevuus tai linja ei pääse siirtymään esim. värähtelyjen tai lämpötilamuutosten vaikutuksesta. SpotLok toiminnon mahdollistava SF601 tähtäintaulu toimii jopa 80m saakka laserlähettimestä. 1. Aseta laserlähetin referenssipisteen ylle. 2. Kiinnitä SF601 Spot Finder toiseen (linjan päähän) referenssipisteeseen. 3. Valitse valikosta SpotLok ja käynnistä automaattinen kohdistus painikkeella 4 => laserpiste vaihtuu pyöriväksi viuhkasäteeksi. Huomautus: SpotLokin voi käynnistää myös putken läpi RC603:n infrapunaohjauksella. Huomautus: Vakionäytössä vilkkuu Spot Finder ja lukkomerkki. Laserpiste kohdistuu automaattisesti SF601:n keskiosaan. 4. Kun kohdistus on tehty SF601 4 LEDiä palavat ja kuvakkeet eivät vilku. Laserlähetin jatkaa pisteen siirtämistä niin että säde osuu aina SF601 keskelle. Huomautus: Automaattisen SpotLok-toiminnon voi päättää painamalla painiketta 3 (ESC) trimble_UL633_11_FIN.indd :05

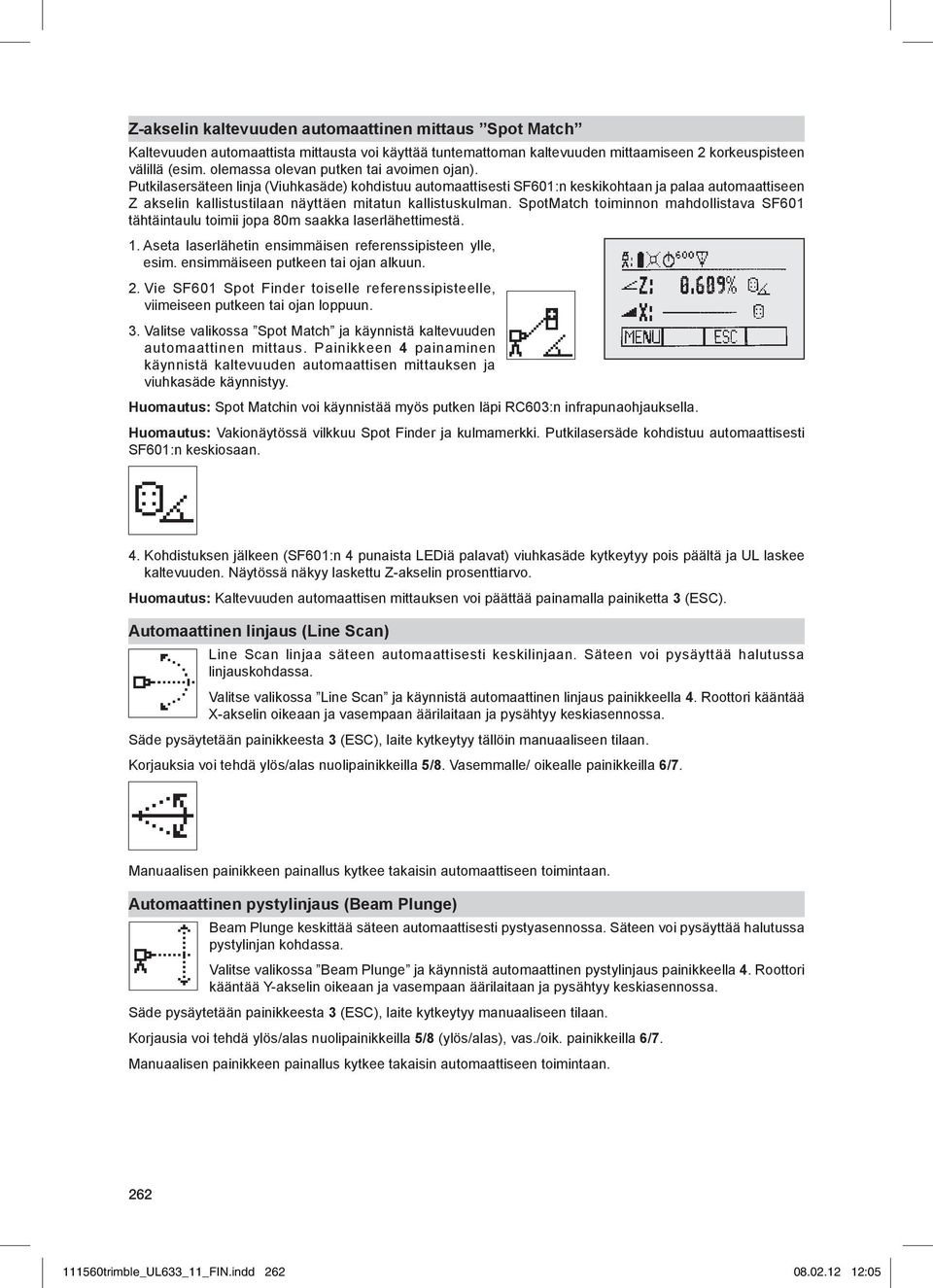

14 Z-akselin kaltevuuden automaattinen mittaus Spot Match Kaltevuuden automaattista mittausta voi käyttää tuntemattoman kaltevuuden mittaamiseen 2 korkeuspisteen välillä (esim. olemassa olevan putken tai avoimen ojan). Putkilasersäteen linja (Viuhkasäde) kohdistuu automaattisesti SF601:n keskikohtaan ja palaa automaattiseen Z akselin kallistustilaan näyttäen mitatun kallistuskulman. SpotMatch toiminnon mahdollistava SF601 tähtäintaulu toimii jopa 80m saakka laserlähettimestä. 1. Aseta laserlähetin ensimmäisen referenssipisteen ylle, esim. ensimmäiseen putkeen tai ojan alkuun. 2. Vie SF601 Spot Finder toiselle referenssipisteelle, viimeiseen putkeen tai ojan loppuun. 3. Valitse valikossa Spot Match ja käynnistä kaltevuuden automaattinen mittaus. Painikkeen 4 painaminen käynnistä kaltevuuden automaattisen mittauksen ja viuhkasäde käynnistyy. Huomautus: Spot Matchin voi käynnistää myös putken läpi RC603:n infrapunaohjauksella. Huomautus: Vakionäytössä vilkkuu Spot Finder ja kulmamerkki. Putkilasersäde kohdistuu automaattisesti SF601:n keskiosaan. 4. Kohdistuksen jälkeen (SF601:n 4 punaista LEDiä palavat) viuhkasäde kytkeytyy pois päältä ja UL laskee kaltevuuden. Näytössä näkyy laskettu Z-akselin prosenttiarvo. Huomautus: Kaltevuuden automaattisen mittauksen voi päättää painamalla painiketta 3 (ESC). Automaattinen linjaus (Line Scan) Line Scan linjaa säteen automaattisesti keskilinjaan. Säteen voi pysäyttää halutussa linjauskohdassa. Valitse valikossa Line Scan ja käynnistä automaattinen linjaus painikkeella 4. Roottori kääntää X-akselin oikeaan ja vasempaan äärilaitaan ja pysähtyy keskiasennossa. Säde pysäytetään painikkeesta 3 (ESC), laite kytkeytyy tällöin manuaaliseen tilaan. Korjauksia voi tehdä ylös/alas nuolipainikkeilla 5/8. Vasemmalle/ oikealle painikkeilla 6/7. Manuaalisen painikkeen painallus kytkee takaisin automaattiseen toimintaan. Automaattinen pystylinjaus (Beam Plunge) Beam Plunge keskittää säteen automaattisesti pystyasennossa. Säteen voi pysäyttää halutussa pystylinjan kohdassa. Valitse valikossa Beam Plunge ja käynnistä automaattinen pystylinjaus painikkeella 4. Roottori kääntää Y-akselin oikeaan ja vasempaan äärilaitaan ja pysähtyy keskiasennossa. Säde pysäytetään painikkeesta 3 (ESC), laite kytkeytyy manuaaliseen tilaan. Korjausia voi tehdä ylös/alas nuolipainikkeilla 5/8 (ylös/alas), vas./oik. painikkeilla 6/7. Manuaalisen painikkeen painallus kytkee takaisin automaattiseen toimintaan trimble_UL633_11_FIN.indd :05

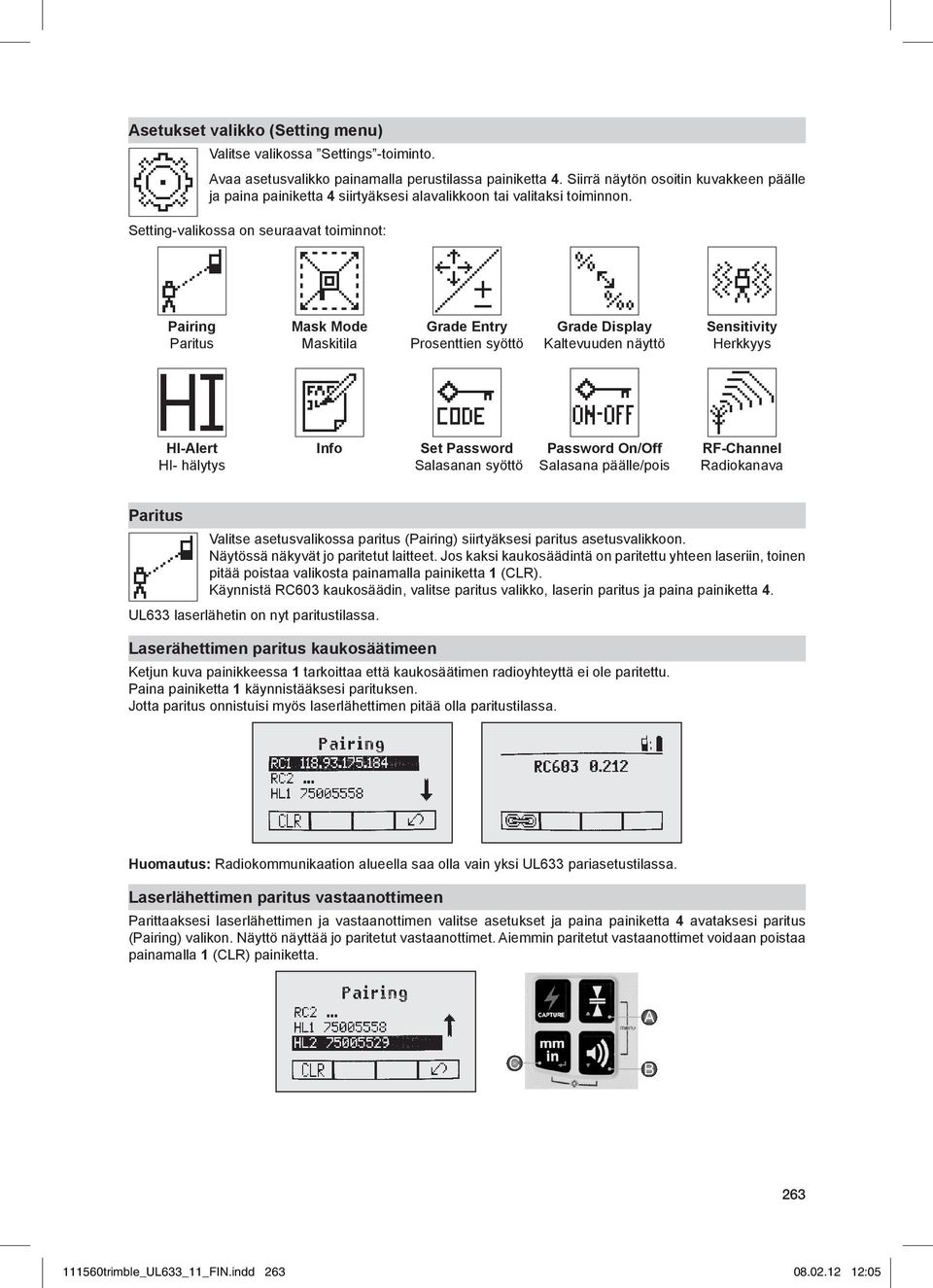

15 Asetukset valikko (Setting menu) Valitse valikossa Settings -toiminto. Avaa asetusvalikko painamalla perustilassa painiketta 4. Siirrä näytön osoitin kuvakkeen päälle ja paina painiketta 4 siirtyäksesi alavalikkoon tai valitaksi toiminnon. Setting-valikossa on seuraavat toiminnot: Pairing Paritus Mask Mode Maskitila Grade Entry Prosenttien syöttö Grade Display Kaltevuuden näyttö Sensitivity Herkkyys HI-Alert HI- hälytys Info Set Password Salasanan syöttö Password On/Off Salasana päälle/pois RF-Channel Radiokanava Paritus Valitse asetusvalikossa paritus (Pairing) siirtyäksesi paritus asetusvalikkoon. Näytössä näkyvät jo paritetut laitteet. Jos kaksi kaukosäädintä on paritettu yhteen laseriin, toinen pitää poistaa valikosta painamalla painiketta 1 (CLR). Käynnistä RC603 kaukosäädin, valitse paritus valikko, laserin paritus ja paina painiketta 4. UL633 laserlähetin on nyt paritustilassa. Laserähettimen paritus kaukosäätimeen Ketjun kuva painikkeessa 1 tarkoittaa että kaukosäätimen radioyhteyttä ei ole paritettu. Paina painiketta 1 käynnistääksesi parituksen. Jotta paritus onnistuisi myös laserlähettimen pitää olla paritustilassa. Huomautus: Radiokommunikaation alueella saa olla vain yksi UL633 pariasetustilassa. Laserlähettimen paritus vastaanottimeen Parittaaksesi laserlähettimen ja vastaanottimen valitse asetukset ja paina painiketta 4 avataksesi paritus (Pairing) valikon. Näyttö näyttää jo paritetut vastaanottimet. Aiemmin paritetut vastaanottimet voidaan poistaa painamalla 1 (CLR) painiketta. A C B trimble_UL633_11_FIN.indd :05

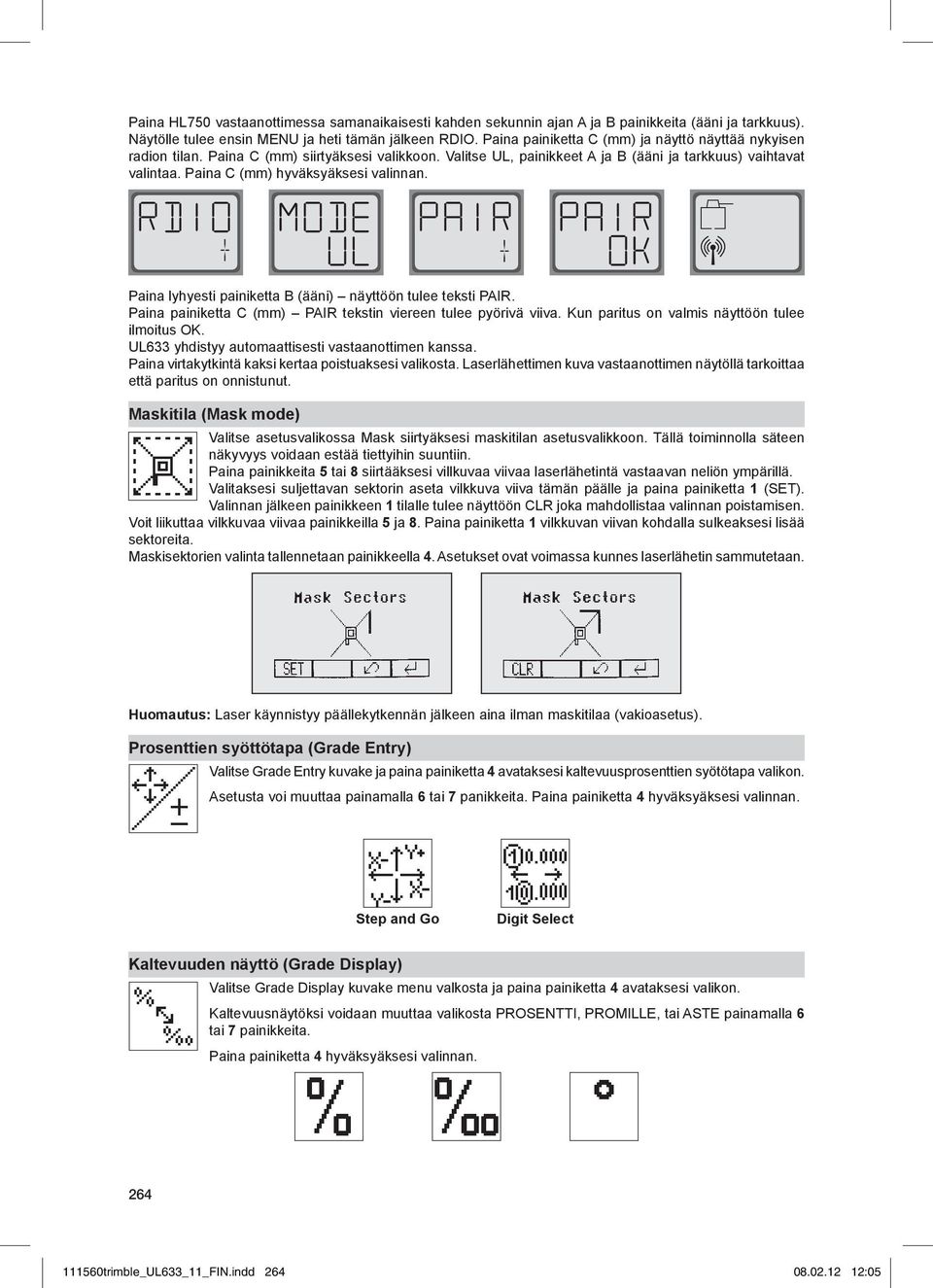

16 Paina HL750 vastaanottimessa samanaikaisesti kahden sekunnin ajan A ja B painikkeita (ääni ja tarkkuus). Näytölle tulee ensin MENU ja heti tämän jälkeen RDIO. Paina painiketta C (mm) ja näyttö näyttää nykyisen radion tilan. Paina C (mm) siirtyäksesi valikkoon. Valitse UL, painikkeet A ja B (ääni ja tarkkuus) vaihtavat valintaa. Paina C (mm) hyväksyäksesi valinnan. Paina lyhyesti painiketta B (ääni) näyttöön tulee teksti PAIR. Paina painiketta C (mm) PAIR tekstin viereen tulee pyörivä viiva. Kun paritus on valmis näyttöön tulee ilmoitus OK. UL633 yhdistyy automaattisesti vastaanottimen kanssa. Paina virtakytkintä kaksi kertaa poistuaksesi valikosta. Laserlähettimen kuva vastaanottimen näytöllä tarkoittaa että paritus on onnistunut. Maskitila (Mask mode) Valitse asetusvalikossa Mask siirtyäksesi maskitilan asetusvalikkoon. Tällä toiminnolla säteen näkyvyys voidaan estää tiettyihin suuntiin. Paina painikkeita 5 tai 8 siirtääksesi villkuvaa viivaa laserlähetintä vastaavan neliön ympärillä. Valitaksesi suljettavan sektorin aseta vilkkuva viiva tämän päälle ja paina painiketta 1 (SET). Valinnan jälkeen painikkeen 1 tilalle tulee näyttöön CLR joka mahdollistaa valinnan poistamisen. Voit liikuttaa vilkkuvaa viivaa painikkeilla 5 ja 8. Paina painiketta 1 vilkkuvan viivan kohdalla sulkeaksesi lisää sektoreita. Maskisektorien valinta tallennetaan painikkeella 4. Asetukset ovat voimassa kunnes laserlähetin sammutetaan. Huomautus: Laser käynnistyy päällekytkennän jälkeen aina ilman maskitilaa (vakioasetus). Prosenttien syöttötapa (Grade Entry) Valitse Grade Entry kuvake ja paina painiketta 4 avataksesi kaltevuusprosenttien syötötapa valikon. Asetusta voi muuttaa painamalla 6 tai 7 panikkeita. Paina painiketta 4 hyväksyäksesi valinnan. Step and Go Digit Select Kaltevuuden näyttö (Grade Display) Valitse Grade Display kuvake menu valkosta ja paina painiketta 4 avataksesi valikon. Kaltevuusnäytöksi voidaan muuttaa valikosta PROSENTTI, PROMILLE, tai ASTE painamalla 6 tai 7 painikkeita. Paina painiketta 4 hyväksyäksesi valinnan trimble_UL633_11_FIN.indd :05

17 Tasausherkkyyden valinta (Sensitivity Selection) Valitse Sensitivity kuvake ja paina painiketta 4 siirtyäksesi tasausherkkyys valikkoon. Tasausherkkyysasetuksia ovat LOW, MID (vakio) ja HIGH. Asetusta voi muuttaa painamalla 6 tai 7 panikkeita. Paina painiketta 4 hyväksyäksesi valinnan. Tasauksen häirintähälytys (HI-alert) Valitse HI- alert kuvake ja paina painiketta 4 avataksesi tasauksen häirintähälytys valikon. Asetusvaihtoehtoja ovat 5 min (vakio), 30 sekuntia ja OFF. Asetusta voi muuttaa painamalla 6 tai 7 panikkeita. Paina painiketta 4 hyväksyäksesi valinnan. Omistajan nimeäminen (User Name) Valitse User name kuvake ja paina painiketta 4 siirtyäksesi omistajan nimeämisvalikkoon. Yhdelle riville voidaan kirjoittaa 18 pientä tai 15 isoa kirjainta tai numeroa. Rivejä voi muuttaa painamalla 5 tai 8 painikkeita. Kirjaimia tai numeroita voi muuttaa painamalla painikkeita 1 tai 2. Nimeäminen vahvistetaan painikkeella 4. Aina kun laserlähetin käynnistetään omistajatiedot näkyvät laserlähettimen ja kaukosäätimen näytöllä. Salasanan asetus (Set Password) Valitse Set Password kuvake ja paina painiketta 4 siirtyäksesi salasanan asetusvalikkoon. Paina painikkeita 1 tai 8 kirjoittaaksesi 4-osaisen salasanan. Varmenna sama salasana toiselle riville. Salasana tallennetaan painikkeella 4 ja näyttö palaa tämän jälkeen normaalin näkymään. Kun salasana on asetettu laserlähetin kysyy aina salasanaa käynnistyksen yhteydessä. Väärän salasanan syöttö sammuttaa laitteen trimble_UL633_11_FIN.indd :05

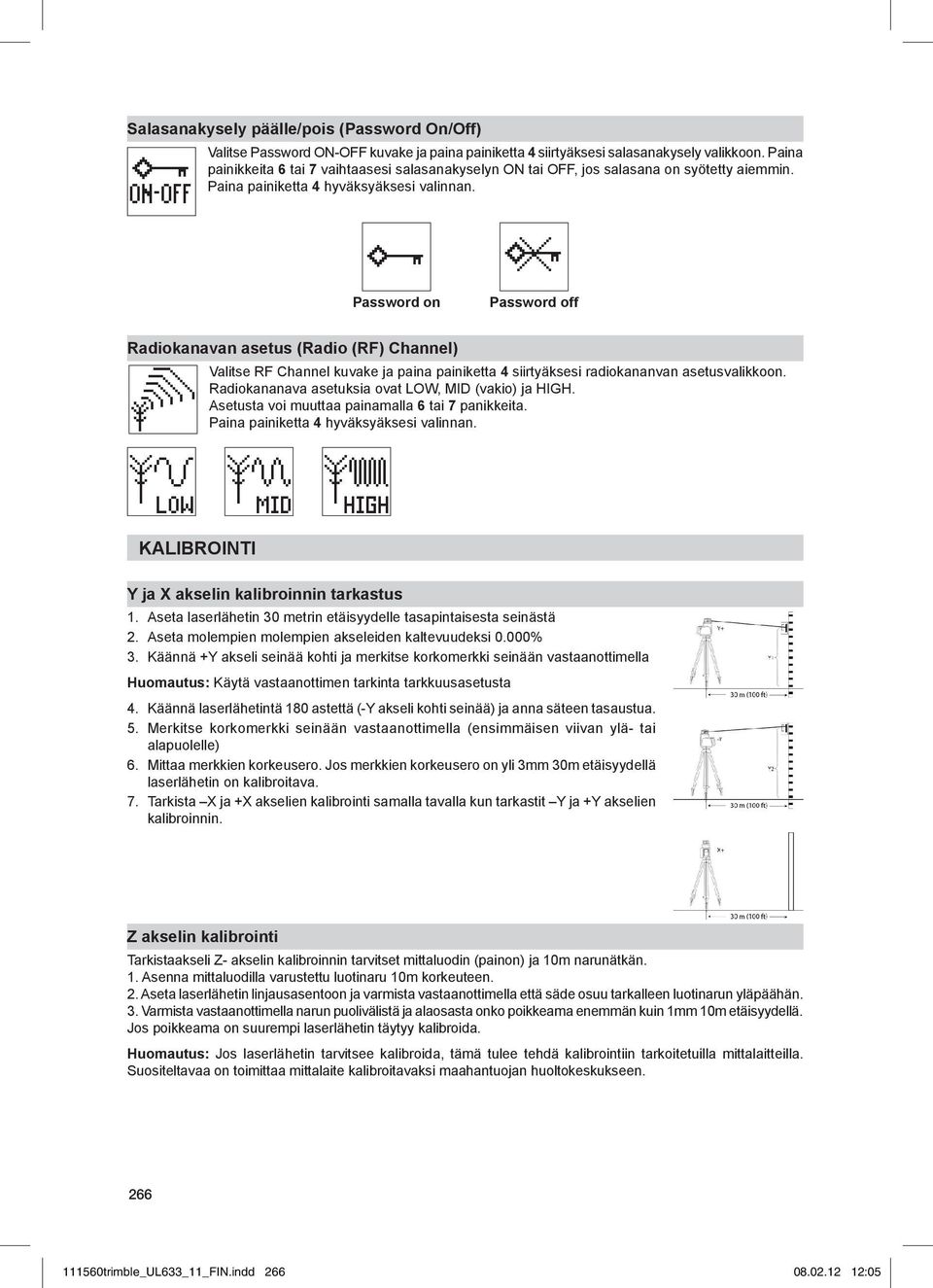

18 Salasanakysely päälle/pois (Password On/Off) Valitse Password ON-OFF kuvake ja paina painiketta 4 siirtyäksesi salasanakysely valikkoon. Paina painikkeita 6 tai 7 vaihtaasesi salasanakyselyn ON tai OFF, jos salasana on syötetty aiemmin. Paina painiketta 4 hyväksyäksesi valinnan. Password on Password off Radiokanavan asetus (Radio (RF) Channel) Valitse RF Channel kuvake ja paina painiketta 4 siirtyäksesi radiokananvan asetusvalikkoon. Radiokananava asetuksia ovat LOW, MID (vakio) ja HIGH. Asetusta voi muuttaa painamalla 6 tai 7 panikkeita. Paina painiketta 4 hyväksyäksesi valinnan. KALIBROINTI Y ja X akselin kalibroinnin tarkastus 1. Aseta laserlähetin 30 metrin etäisyydelle tasapintaisesta seinästä 2. Aseta molempien molempien akseleiden kaltevuudeksi 0.000% 3. Käännä +Y akseli seinää kohti ja merkitse korkomerkki seinään vastaanottimella Huomautus: Käytä vastaanottimen tarkinta tarkkuusasetusta 4. Käännä laserlähetintä 180 astettä (-Y akseli kohti seinää) ja anna säteen tasaustua. 5. Merkitse korkomerkki seinään vastaanottimella (ensimmäisen viivan ylä- tai alapuolelle) 6. Mittaa merkkien korkeusero. Jos merkkien korkeusero on yli 3mm 30m etäisyydellä laserlähetin on kalibroitava. 7. Tarkista X ja +X akselien kalibrointi samalla tavalla kun tarkastit Y ja +Y akselien kalibroinnin. Z akselin kalibrointi Tarkistaakseli Z- akselin kalibroinnin tarvitset mittaluodin (painon) ja 10m narunätkän. 1. Asenna mittaluodilla varustettu luotinaru 10m korkeuteen. 2. Aseta laserlähetin linjausasentoon ja varmista vastaanottimella että säde osuu tarkalleen luotinarun yläpäähän. 3. Varmista vastaanottimella narun puolivälistä ja alaosasta onko poikkeama enemmän kuin 1mm 10m etäisyydellä. Jos poikkeama on suurempi laserlähetin täytyy kalibroida. Huomautus: Jos laserlähetin tarvitsee kalibroida, tämä tulee tehdä kalibrointiin tarkoitetuilla mittalaitteilla. Suositeltavaa on toimittaa mittalaite kalibroitavaksi maahantuojan huoltokeskukseen trimble_UL633_11_FIN.indd :05

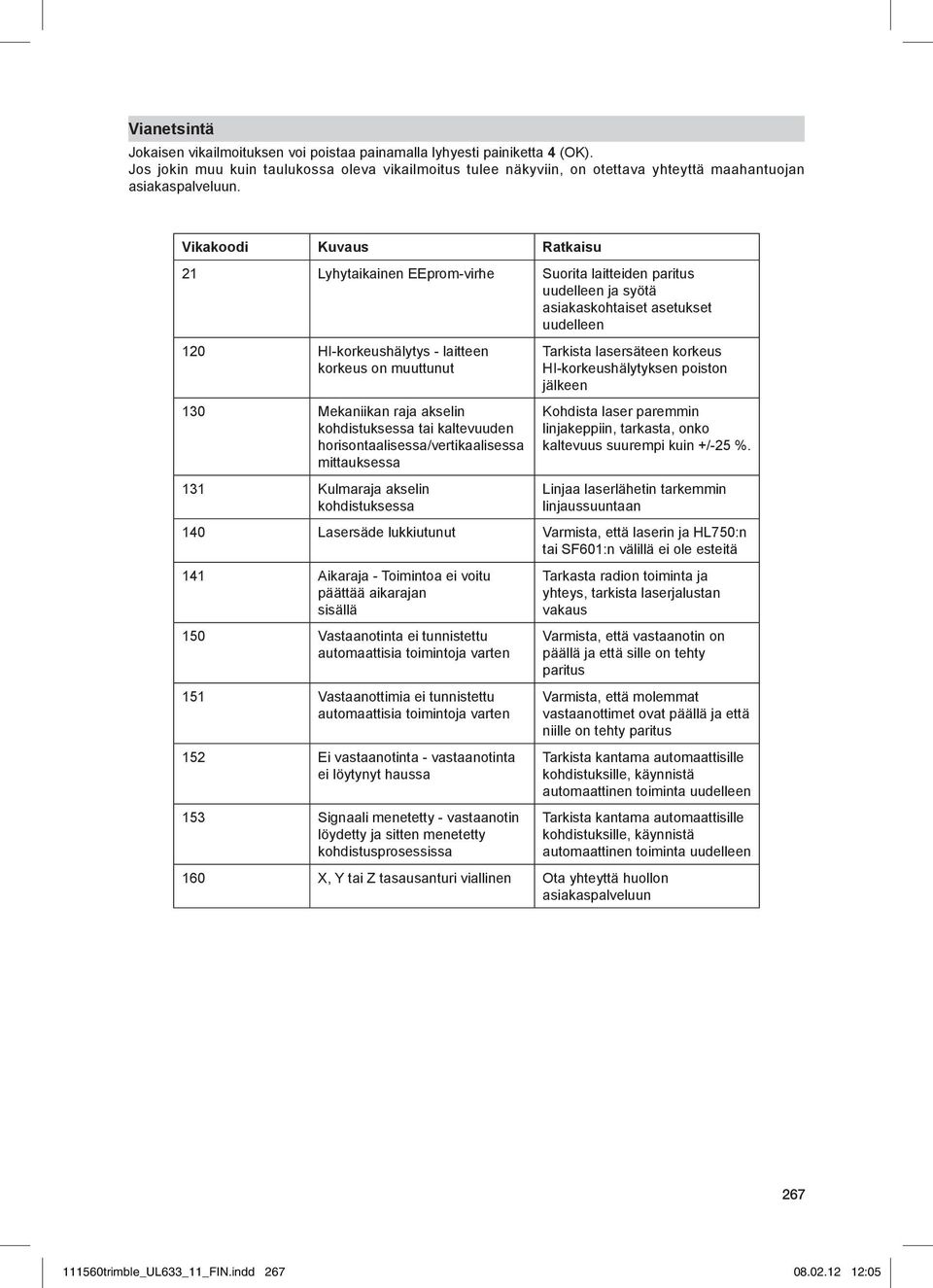

19 Vianetsintä Jokaisen vikailmoituksen voi poistaa painamalla lyhyesti painiketta 4 (OK). Jos jokin muu kuin taulukossa oleva vikailmoitus tulee näkyviin, on otettava yhteyttä maahantuojan asiakaspalveluun. Vikakoodi Kuvaus Ratkaisu 21 Lyhytaikainen EEprom-virhe Suorita laitteiden paritus uudelleen ja syötä asiakaskohtaiset asetukset uudelleen 120 HI-korkeushälytys - laitteen korkeus on muuttunut 130 Mekaniikan raja akselin kohdistuksessa tai kaltevuuden horisontaalisessa/vertikaalisessa mittauksessa 131 Kulmaraja akselin kohdistuksessa Tarkista lasersäteen korkeus HI-korkeushälytyksen poiston jälkeen Kohdista laser paremmin linjakeppiin, tarkasta, onko kaltevuus suurempi kuin +/-25 %. Linjaa laserlähetin tarkemmin linjaussuuntaan 140 Lasersäde lukkiutunut Varmista, että laserin ja HL750:n tai SF601:n välillä ei ole esteitä 141 Aikaraja - Toimintoa ei voitu päättää aikarajan sisällä 150 Vastaanotinta ei tunnistettu automaattisia toimintoja varten 151 Vastaanottimia ei tunnistettu automaattisia toimintoja varten 152 Ei vastaanotinta - vastaanotinta ei löytynyt haussa 153 Signaali menetetty - vastaanotin löydetty ja sitten menetetty kohdistusprosessissa Tarkasta radion toiminta ja yhteys, tarkista laserjalustan vakaus Varmista, että vastaanotin on päällä ja että sille on tehty paritus Varmista, että molemmat vastaanottimet ovat päällä ja että niille on tehty paritus Tarkista kantama automaattisille kohdistuksille, käynnistä automaattinen toiminta uudelleen Tarkista kantama automaattisille kohdistuksille, käynnistä automaattinen toiminta uudelleen 160 X, Y tai Z tasausanturi viallinen Ota yhteyttä huollon asiakaspalveluun trimble_UL633_11_FIN.indd :05

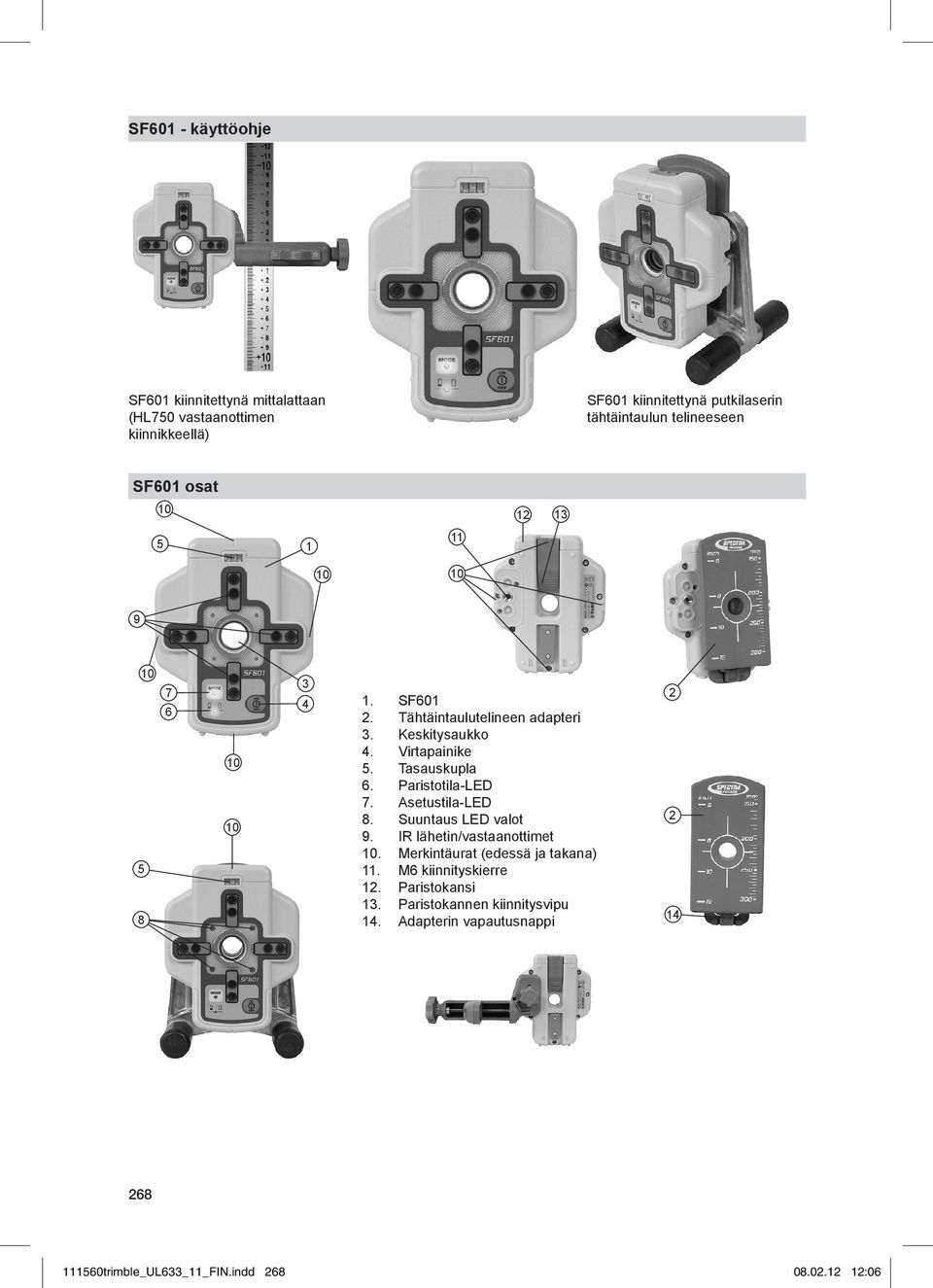

20 SF601 - käyttöohje SF601 kiinnitettynä mittalattaan (HL750 vastaanottimen kiinnikkeellä) SF601 kiinnitettynä putkilaserin tähtäintaulun telineeseen SF601 osat SF Tähtäintaulutelineen adapteri 3. Keskitysaukko 4. Virtapainike 5. Tasauskupla 6. Paristotila-LED 7. Asetustila-LED 8. Suuntaus LED valot 9. IR lähetin/vastaanottimet 10. Merkintäurat (edessä ja takana) 11. M6 kiinnityskierre 12. Paristokansi 13. Paristokannen kiinnitysvipu 14. Adapterin vapautusnappi trimble_UL633_11_FIN.indd :06

21 SF601:n virransyöttö 1. Vedä kiinnitysvipu ylös ennen paristokotelon avaamista. SF601 mukana toimitetaan alkaliparistot. Ladattavia akkuja voi käyttää, mutta ne on kuitenkin ladattava ulkoisesti 2. Paristojen asetuksessa on otettava huomioon paristokannessa olevat plus- (+) ja miinus- (-) merkit. 3. Sulje paristokansi ja käännä kiinnitysvipu alas niin, että se napsahtaa kiinni. SF601 toiminnot ja ominaisuudet 1. Virtapainike: SF601 kytketään päälle virtapainikkeesta. Kaikki näytöt ja tila-ledit palavat 1,0 sekunnin ajan. SF601 kytketään pois painamalla virtapainiketta yli 1 sekunnin ajan. Huomautus: Kun SF601 on kytketty päälle, lyhyt virtapainikkeen painallus kytkee viuhkasäteen pois päältä ja takaisin päälle. Kaikki valitut mittaukset keskeytetään. LED valot: 2. LED nro 1: Vihreä kun SF601 on päällä ja paristot ok. Vilkkuva punainen jos virta vähissä Punainen jos virta loppumassa pian (5 min) 3. LED nro 2: (Mode) Keltainen = automaattinen tila Vilkkuva = ei signaalia Pois päältä = Manuaalinen tila 4. Suunta LED valot (punaiset) Manuaalinen tila: näyttää suunnan luotisäteen keskiosaan. Kaikki 4 LEDiä ovat päällä, kun säde on SF601 keskiosassa. Automaattinen Spot Lock -tila: päällä jatkuvasti 5 minuutin ajan, sen jälkeen LEDit vilkkuvat 5 sekunnin välein SpotFinder SF601:n käyttö putkilaserkäytössä SF601:tä voi käyttää UL633:n kanssa kolmessa automaattisessa toiminnassa: laserpisteen linjaus (Spot Alignment), SpotLok ja Z-akselin kaltevuuden mittaus (Spot-Match) sekä laserpisteen kohdistus (Spot search). Laserpisteen automaattinen kohdistus (Spot Align): SF601 ohjaa säteen automaattisesti vaakatasossa tähtäintaulun linjaan Z-akselin prosenttiasetuksen pysyen samana. (Käyttö putkivedon aloituspisteen kohdistuksessa sekä työskentelyn jatkamisessa seuraavina päivinä) trimble_UL633_11_FIN.indd :06

22 SpotLok-tilaa käytettäessä laserpiste kohdistuu automaattisesti SF601:n keskelle ja pysyy siinä Spotlok tilan lopettamiseen saakka (molemmat akselit Z+X). Z-akselin kaltevuuden automaattinen mittaus (Spot Match): (samaan tapaan kuin Grade Match - kaltevuuden mittaus kahden tunnetun korkeuspisteen välillä) kohdistaa laserpisteen automaattisesti SF601:n keskelle (molemmat akselit Z+X) ja näyttää mitatun Z- akselin kallistuksen. Huomautus: Kun laserpisten kohdistus ja Z-akselin kaltevuusmittaus on tehty, UL633 kytkee viuhkasäteen automaattisesti pois. Huomautus: Lyhyt SF601 virtapainikkeen painallus sammuttaa tai käynnistää uudellen viuhkasäteen ja lopettaa valitun toiminnon. SF601 manuaalinen kohdistustila Lyhyt SF601 virtapainikkeen painallus sammuttaa tai käynnistää uudellen viuhkasäteen ja lopettaa valitun toiminnon. Manuaalinen kohdistustila (Spot Search): Jos viuhkasäde on aktivoitu ja mitään automaattista toimintoa ei ole valittu SF601 on manuaalitilassa missä se näyttää viuhkasäteen keskikohdan suunnan. Huomautus: Infrapunayhteys on pois päältä. Kun vasen ylin valo on päällä SF601 täytyy siirtäävasemmalle/ ylös osuakseen säteen keskikohtaan. Kaikki 4 valoa palavat kun säde on keskitetty trimble_UL633_11_FIN.indd :06

23 LAITTEEN SUOJAUS Älä altista laitetta äärilämpötiloille tai lämpötilavaihdoksille (älä jätä esim kuumaan autoon). Laite on erittäin kestävä ja kestää jalustan päällä kaatumisen, mutta varmista ennen työnteon jatkamista laitteen tarkkuus. Lisätietoja kalbrointi osiossa. Laserlähetin on vedenkestävä ja sitä voidaan käyttää sisä- ja ulkokäytössä. PUHDISTUS JA HUOLTO Lika ja vesi laserlähettimen laseissa vaikuttaa huomattavasti lasersäteen laatuun ja toimintamatkaan. Puhdista lika lämpimällä ja puhtaalla, sekä pehmeällä pyyhkeellä. Älä käytä liuottimia ja pesuaineita. Anna lasien kuivua hetki ennen käyttöä. YMPÄRISTÖN SUOJELU Laite, tarvikkeet ja paketti tulee kierrättää. Pakettipahvi on tehty kloorittomasta kierrätyspaperista. Kaikki muoviosat on tarkoitettu kierrätettäviksi materiaalityypeittäin. Älä heitä akkuja roskakoriin, veteen tai tuleen. Kierrätä akut asianmukaisesti. Lisätietoja kierrätyksestä EU asiakkaille: Recycling in Europe: To recycle Trimble WEEE, Call , and ask for the WEEE Associate Tai Pyydä kierrätysohjeet valmistajalta: Trimble Europe BV c/o Menlo Worldwide Logistics Meerheide DZ Eersel, NL TAKUU Trimble takaa että UL633 laserlähettimessä ei ole vikoja materiaalissa ja asennustyössä kahden vuoden ajan. Trimble tai valtuutettu huoltokeskus korjaa tai vaihtaa päätöksensä mukaan osan tai koko laitteet kahden vuoden takuuaikana. Jos takuuhuoltoon tarvitaan erillista kuljetusta tästä veloitetaan erillisesti. Asiakkaiden tulee toimittaa laitteet Trimble Navigation Ltd huoltoon tai lähimpään maahantuojan huoltopisteeseen takuuhuoltoihin tai vaihdettavaksi, rahti maksettuna etukäteen.tämän laserlähettimen kalibrointi on tehty erityistä huolellisuutta noudattaen, mutta kalibrointi ei sisälly takuuseen. Laitteen kalibroinnin ylläpito on käyttäjän vastuulla.kaikki merkit väärinkäytöstä, mekaanisesta rikkoutumisesta, tapaturmista tai muiden kuin Trimble huoltomiesten tekemästä korjauksesta, Trimble sertifioiduilla osilla, lopettaa takuun voimassaolon. Trimble, laitteen myyjä tai laitteen maahantuoja ei ole vastuussa mistään laitteella tehdyistä vahingoista. Laitetta ei ole tarkoitettu muuhun käyttöön kuin tässä käyttöohjeessa on määritetty trimble_UL633_11_FIN.indd :06

24 TEKNISET TIEDOT UL633 Tasotarkkuus 1,3 : ± 0,5 mm/10 m, 10 arc sec Kaltevuustarkkuus 1,3 : ± 1.0 mm/10 m, 20 arc sec Pyörintänopeus: min-1 Skannauskulmat: 5 esiasetettua kulmaa + vapaasti säädettävät kulmat Toimintasäde 1,2 : n. 400 m Säde vastaanottimella Lasertyyppi: punainen diodilaser 650 nm Laserluokka: Laserluokka 3A/3R, <5mW Automaattitasausalue: n. ± 14 Kallistuskulma (Y,X): +/-25% molemmat akselit (ei samanaikaisesti) Kallistuskulma (Z): +/-25% Tasaustunnistimet: LCD-symboli ja villkuva LED Radio toimitaetäisyys (HL750): jopa 80 m Virtalähde: NiMH-akkupaketti Käyttöaika 1 : 35h NiMH; 40h Alkaliparistot Käyttölämpötila: -20 C C Säilytyslämpötila: -20 C C Jalustakierteet: 5/8 pohjassa ja kyljessä Vesi- ja pölysuojaus: IP67 Paino: 3,1 kg Virta vähissä ilmoitus: Paristokuva LCD näytöllä Virta vähissä toiminta: Laser sammuu 1) 21 Celsius asteessa 2) Optimaalisissa olosuhteissa 3) Linjaa pitkin 4) Riippuen valo-olosuhteista (auringonvalo) RC603 kaukosäädin Toimintasäde 1,3 : Infrapuna Toimintasäde 1,4 : Virtalähde : Käyttöaika 1 : Vesi- ja pölytiiveys : Paino (paristoilla): jopa 100 m jopa 80 m 2 x 1.5V AA Alkaliparistot 130 tuntia IP kg Spot Finder SF601 Toimintasäde 1,4 : Virtalähde: Paristojen käyttöikä 1 : Vesi- ja pölytiiveys : Paino (sis paristot ja kiinnike): jopa 80 m 4 x 1.5V AA Alkaliparistot 30 tuntia IP kg trimble_UL633_11_FIN.indd :06

25 We VAATIMUSTEN MUKAISUUS Trimble Kaiserslautern GmbH Declare under our sole responsibility that the products UL633 and RC603/SF601 To which this declaration relates is in conformity with the following standards: EN V1.1.1:2004, EN V1.4.1:2002, EN V1.4.1:2002, EN50371:2002, EN60825: A1: A2:2001 following the provisions of directive R&TTE 1999/5/EC. The managing director trimble_UL633_11_FIN.indd :06
