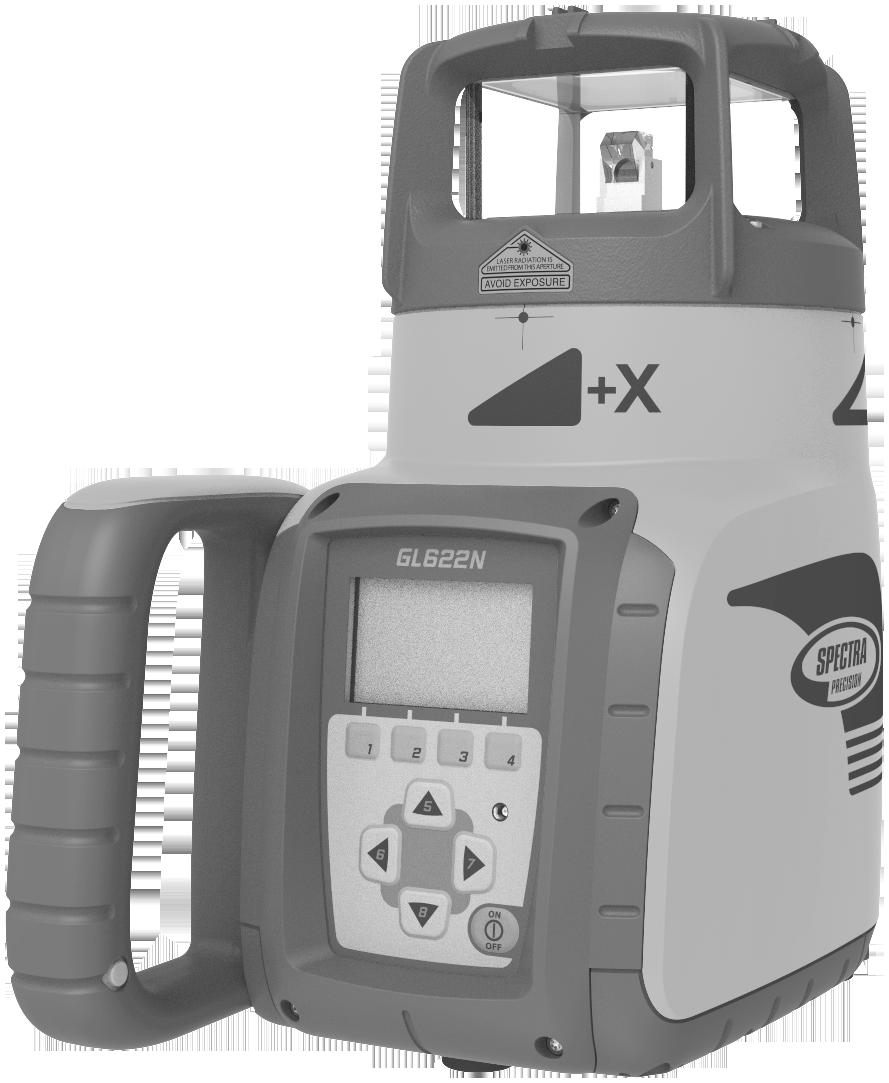

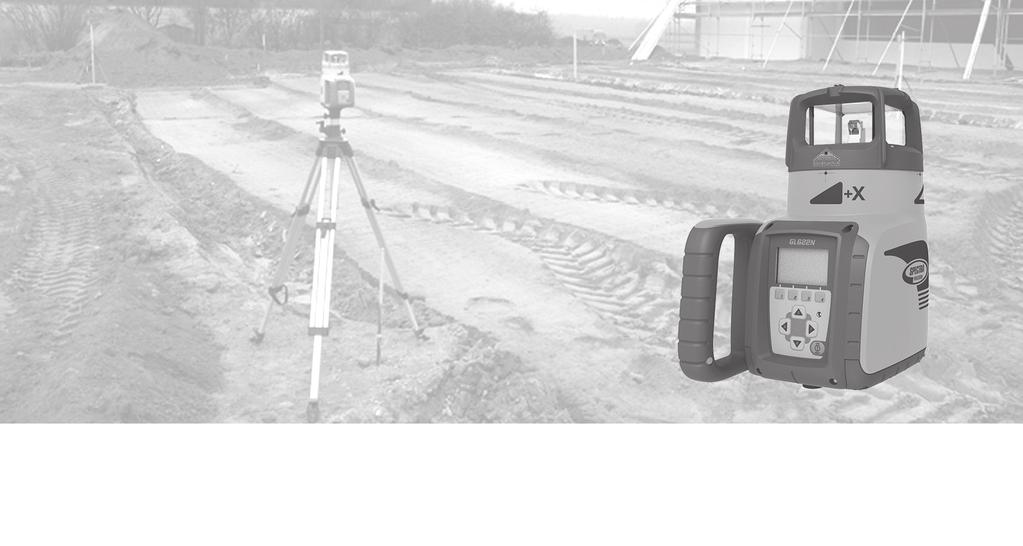

1 GL622N/GL612N Trimble - Spectra Precision Division Trimble Construction Trimble Trimble Construction Division Construction Division Division 5475 Kellenburger Road 5475 Kellenburger Kellenburger Road Kellenburger RoadRoad Dayton, Ohio U.S.A. Dayton, Ohio Dayton, Dayton, Ohio Ohio USA USA USA Phone Phone Phone Phone 2007, Trimble Navigation Limited. 2007, All rights 2007, Navigation Trimble Navigation Limited. AllLimited. rights reserved. All rights reserved. 2017, Trimble Inc.,Trimble reserved PN Rev. A (02/17) GL400 Series GL400 GL400 Series Series GL622N/GL612N User Guide User Guide User Guide Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Manuel de l utilisateur Manuel Manuel de l utilisateur de l utilisateur Guida per l usoguidaguida per l uso per l uso Gúia del usuariogúia del Gúia usuario del usuario Gebruikershandleiding Gebruikershandleiding Gebruikershandleiding Operatörshandbok Operatörshandbok Operatörshandbok Brugermanual Brugermanual Brugermanual Guia do UsuárioGuia do Guia Usuário do Usuário BruksanvisningBruksanvisning Bruksanvisning Käyttäjän opas Käyttäjän Käyttäjän opas opas Instrukcja obsługi Руководство пользователя 取扱説明書 取扱説明書 取扱説明書

2 f d Service and Customer Advice North America Trimble - Spectra Precision Division 5475 Kellenburger Road Dayton, Ohio U.S.A (Toll Free) Phone Fax c e b Europe Trimble Kaiserslautern GmbH Am Sportplatz Kaiserslautern GERMANY Phone Fax Latin America i a g Trimble Navigation Limited 6505 Blue Lagoon Drive Suite 120 Miami, FL U.S.A Phone Fax h Africa & Middle East Trimble Export Middle-East P.O. Box Jebel Ali Free Zone, Dubai UAE Phone Fax l Asia-Pacific Trimble Navigation Australia PTY Limited Level 1/120 Wickham Street Fortitude Valley, QLD 4006 AUSTRALIA Phone Fax China i Trimble Beijing Room , Tengda Plaza, No. 168 Xiwai Street Haidian District Beijing, China Phone Fax j k Rev. A (02/17)

3 SISÄLLYSLUETTELO FIN 1 Esittely TURVALLISUUS LASERLÄHETTIMEN OSAT Kuinka laserlähetintä käytetään Läserlähettimen käynnistäminen Virtalähteet Akkujen lataaminen RC602N Radiokauko-ohjaus RC602N: n virtalähde RC602N kaukosäätimen ON / OFF kytkentä ST802/ST805 radiosignaalitoistin ST802/ST805 virtalähde ST802/ST805 käynnistäminen/sammuttaminen LASERLÄHETTIMEN ASENTAMINEN Laserlähettimen käynnistäminen/ sammuttaminen Ominaisuudet ja toiminnot Standard Display Vakiotoiminnot X-Y kaltevuuksien syöttö DIGITAALINEN NUMEROVALINTA (tehdasasetus) X-Y kaltevuuksien syöttö JUOKSEVA NUMEROASETUS Kierrosluvun valinta Manuaalinen tila Menu valikon toiminnot Valikon navigointi Automaattinen PlaneLok tila Kaltevuuden automaattinen mittaus Akselin automaattinen linjaus (GL622N) Maskitila (Mask mode) Valmiustilan päälle-/poiskytkentä Referenssitarkastuksen käynnistys Asetusvalikko (Setting)

4 6.9 Info Huoltovalikko (Service) RC602N:n huoltovalikko Radioyhteyden tila Erityiset ominaisuudet - Vertical Setup Automaattinen linjaus (Line Scan) Asetukset valikko (Setting menu) Paritus Laserähettimen paritus kaukosäätimeen Laserlähettimen paritus vastaanottimeen HL Laserlähettimen paritus radiosignaalitoistimeen (ST802/ST805) Prosenttien syöttötapa (Grade Entry) Kaltevuuden näyttö (Grade Display) Tasausherkkyyden valinta (Sensitivity Selection) Tasauksen häirintähälytys (HI-alert) Omistajan nimeäminen (User Name) Salasanan asetus (Set Password) Salasanakysely päälle/pois (Password On/Off) Radiokanavan asetus (Radio (RF) Channel) Valitse kieli KALIBROINTI Y ja X akselin kalibroinnin tarkastus Z akselin kalibrointi Vianetsintä LAITTEEN SUOJAUS PUHDISTUS JA HUOLTO YMPÄRISTÖN SUOJELU Takuu TEKNISET TIEDOT GL612N/GL622N RC602N VAATIMUSTEN MUKAISUUS

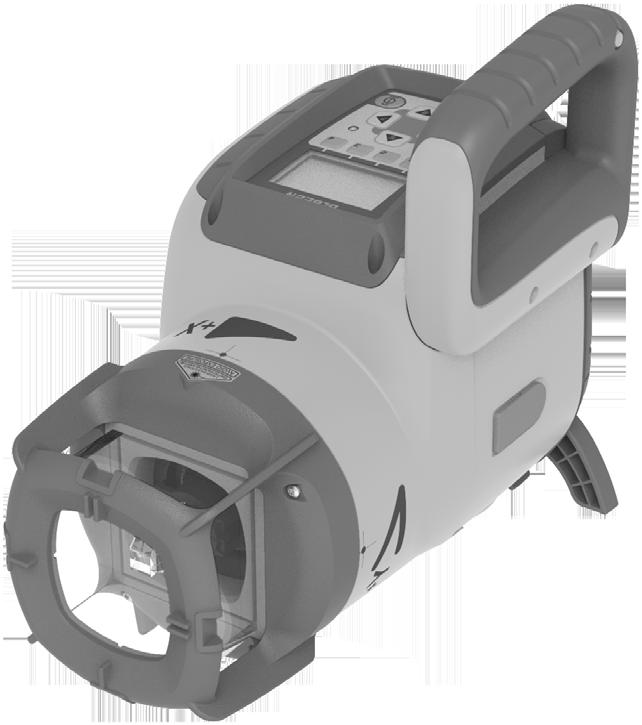

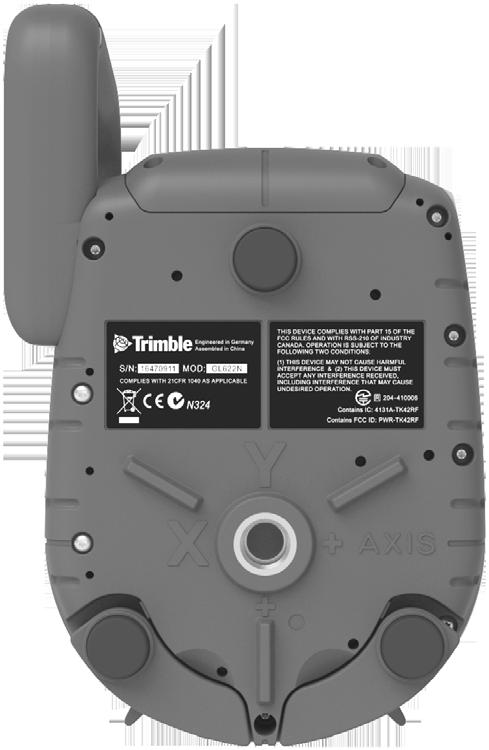

5 1 Esittely Kiitos että valitsit Trimblen valmistaman Spectra Precision tuoteperheen lasermittauslaitteen. Tasolaser on helppokäyttöinen laite, joka laskee vastaanottimen avulla tarkat horisontaali-, vertikaali- ja kaltevuuslukemat 400 m maksimisäteellä. 2 Turvallisuus Jotta voit käyttää laitetta turvallisesti lue koko käyttöohje ennen käytön aloittamista. Laitetta saa käyttää vain siihen koulutettu henkilö vaarallisen laservalon säteilyn estämiseksi. Älä poista laitteen varoitusmerkkejä. GL622N/GL612N: laser kuuluu luokkaan 2. Älä koskaan katso suoraan lasersäteeseen tai osoita sillä muiden henkilöiden silmiin. Aseta laite aina siten, ettei säde osu kenenkään silmiin (varo heijastuksia) Jos laserlähettimen suojakotelo pitää avata huoltöitä varten, saa kotelon avaamisen tehdä vain valmistajan kouluttama huoltomies. Vaara: Jos käytetään näistä poikkeavia käyttö- tai säätölaitteita tai muita metelmiä tämä voi aiheuttaa altistumisen silmille haitalliselle lasersäteilylle. Vaara: Jos laitetta ei käytetä valmistajan käyttöohjeiden mukaisesti tämä voi heikentää käyttöturvallisuutta. 3 LASERLÄHETTIMEN OSAT a b c d e f g h i j k l näppäimistö/näyttö kantokahva roottori roottorin suojakeikko kallistusakselien suuntamerkit kohdistusurat/kaukoputken kiinnityspaikka akkukotelon kansi kumisuojus/ latauspistoke 5/8 jalustakierre Kumiset liukuesteet avattavat tukijalat akun plus- ja miinusmerkit 204

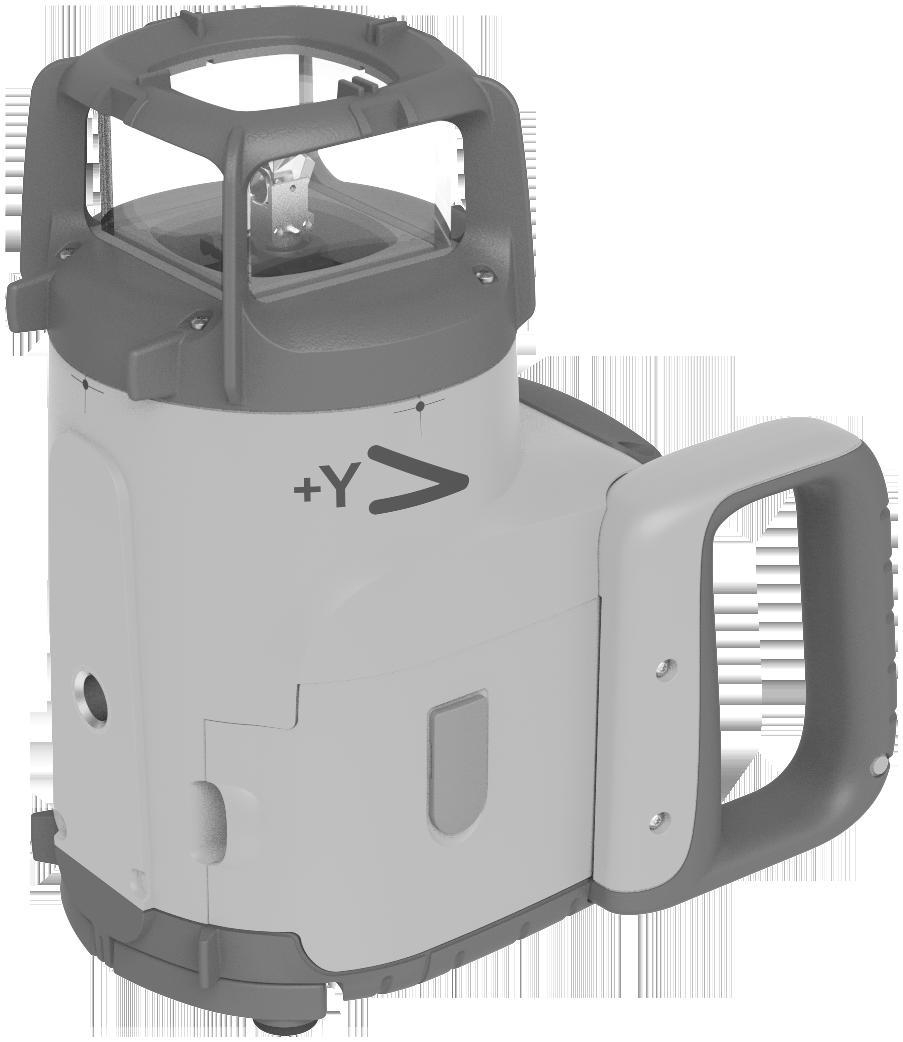

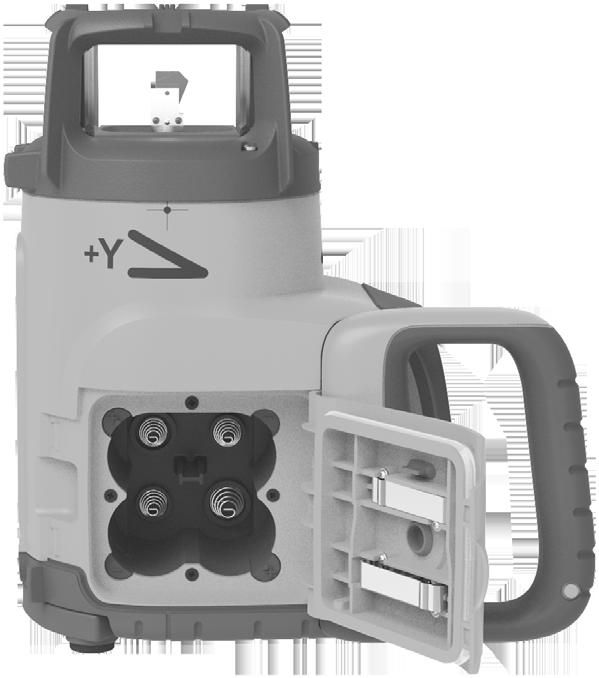

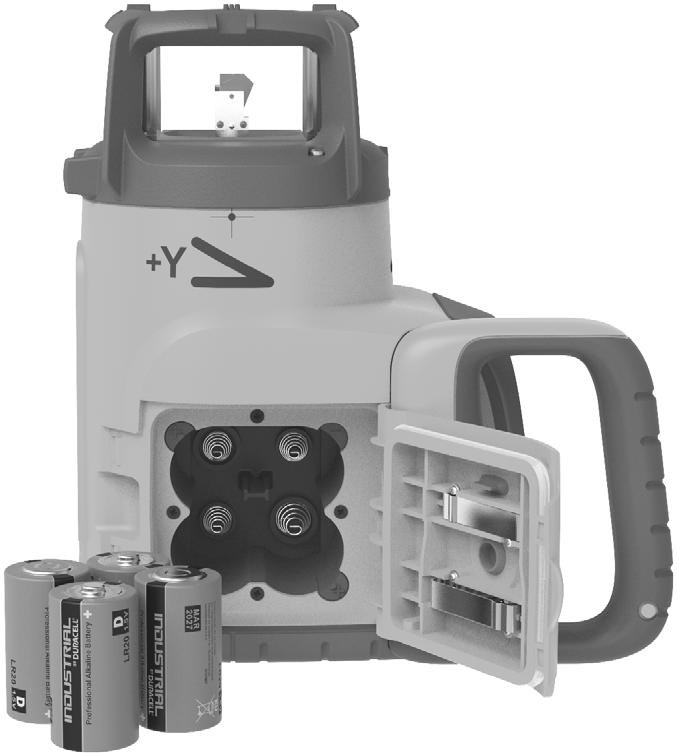

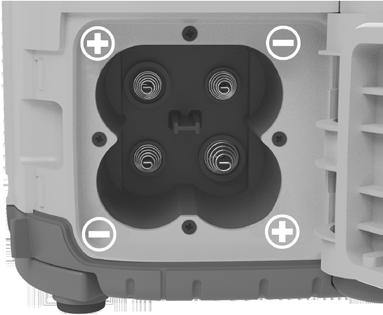

6 4 KUINKA LASERLÄHETINTÄ KÄYTETÄÄN 4.1 LÄSERLÄHETTIMEN KÄYNNISTÄMINEN Virtalähteet VAROITUS NIMH akkukennot voivat sisältää pienen määrän haitallisia aineita. Varmista että olet ladannut akun kunnolla ennen ensimmäistä käyttökertaa tai kun laite on ollut pitkän aikaa käyttämättä. Lataa vain laserin omalla laturilla ja käyttöohjeen mukaisesti. Älä avaa, pura, polta tai oikosulje akkukennoja; ne saattavat syttyä, räjähtää, vuotaa tai kuumeta ja aiheuttaa vaaratilanteen. Toimita vanhat ja vialliset akut kierrätykseen. Akut on pidettävä lasten ulottamattomissa. Nielaistua akkua ei tule poistaa oksentamalla, vaan ota heti yhteys lääkäriin Akkujen lataaminen Laserin mukana saatetaan toimittaa ladattava Ni-MH-akkupakkaus. Huomautus: Akun arvioitu varaustila näkyy LCD-näytön vasemmassa ylänurkassa. Akkupaketin tyhjästä täyteen lataaminen vie noin 10 tuntia. Ladataksesi akut liitä laturin liitin akkukotelon liittimeen. Uudet tai pitkän aikaa käyttämättä olleet akut toimivat parhaiten vasta viiden latauskerran jälkeen. Laturia voi käyttää laserlähettimen virtalähteenä sisäkäytössä. Laserlähetin toimii myös alkaliparistoilla. Aseta 4 D- kokoista alkaliparistoa laserlähettimeen + ja napojen mukaisesti. Akkuja tulee ladata aina normaalissa lämpötilassa 10 C 40 C. Lataaminen korkeammissa lämpötiloissa saattaa vahingoittaa akkuja. Lataaminen kylmemmissä lämpötiloissa saattaa pidentää latausaikaa, pienentää akun varauskapasiteettia ja vähentää akun käyttöikää. 4.2 RC602N Radiokauko-ohjaus RC602N:n virtalähde 1. Avaa paristokotelon kansi kolikolla tai vastaavalla työkalulla. RC602N toimitetaan alkaliparistojen kanssa. Kaukosäädin toimii myös ladattavilla paristoilla, mutta ne on ladattava ulkoisesti. 2. Aseta paristokoteloon kaksi 1,5 V alkaliparistoa ottaen huomioon plus- (+) ja miinus- (-) merkit paristokotelossa. 3. Sulje paristokotelo niin, että se napsahtaa kiinni RC602N kaukosäätimen ON / OFF kytkentä RC602N on kädessäpidettävä radio kaukosäädin jolla voidaan säätää laserlähettimen toimintoja. Paina virtakytkintä käynnistääksesi kaukosäätimen. Symboli ja signaalivahvuuden kuvake näytön oikeassa yläkulmassa ilmoittavat laserlähettimen ja kaukosäätimen välisestä suojatusta radioyhteydestä. Huom: Kun kaukosäädin kytketään päälle ensimmäistä kertaa, vakionäyttö (mallinumero ja ohjelmistoversio) tulevat näkyviin kolmeksi sekunniksi, minkä jälkeen LCD-näytössä näkyvät lyhyen aikaa akselisymbolit ja kunkin akselin viimeksi syötetty kaltevuus. Näytön taustavalo käynnistyy 8 sekunnin ajaksi kun mitä tahansa näppäintä painetaan. Sammuta radiokaukosäädin painamalla virtapainiketta kaksi sekuntia. Huomautus: Kaukosäädin sammuu automaattisesti jos mitään näppäintä ei ole painettu 5 minuutin aikana. 205

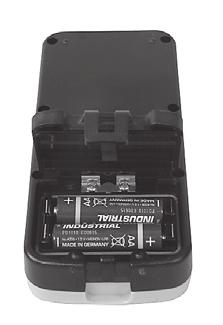

7 4.3 ST802/ST805 RADIOSIGNAALITOISTIN ST802/ST805 VIRTALÄHDE 1. Avaa paristokotelon kansi kolikolla tai vastaavalla työkalulla ja vapauta ST802/ST805:n paristokotelon salpa. ST802/ST805:n mukana toimitetaan alkaliparistot. Ladattavia paristoja voidaan käyttää virtalähteenä, mutta ne on ladattava erilisesti. 2. Laita sisään kaksi AA- alkaliparistoa ja huomioi plus (+)- ja miinus (-) merkinnät paristokotelon sisällä. 3. Sulje paristokotelon luukku. Paina kantta alas, kunnes se napsahtaa lukittu- asentoon ST802/ST805 käynnistäminen/sammuttaminen Paina virtapainike hetkeksi käynnistääksesi ST802/ST805. Paina virtapainiketta valtaan signaalin kuljettaja. Kaikki LED-valot syttyvät kolmeksi sekunniksi. Kun ST802/ST805-malliin on kytketty virta, molemmat LED-valot syttyvät yhden sekunnin ajaksi (vasen LED-valo punaisena ja oikea LED-valo keltaisena vianmääritystila). Oikea LED: keltainen palaa radioyhteys ok keltainen vilkkuu ei radioyhteyttä. 5 LASERLÄHETTIMEN ASENTAMINEN Aseta laserlähetin vaaka- tai pystyasentoon tasaiselle pinnalle tai kiinnitä se 5/8 x 11 kierteellä varustettuun jalustaan. Laserlähetin tunnistaa automaattisesti käytetäänkö sitä vaaka tai pystyasennossa. 5.1 Laserlähettimen käynnistäminen/ sammuttaminen Painamalla virtapainiketta yhden sekunnin ajan voit kytkeä laserin päälle (On). Painamalla virtapainiketta kaksi sekuntia voit kytkeä laserin pois päältä (Off). Huom: Kun kaltevuusarvo on syötetty ja kun lämpötilaa on muuttunut yli 5 C, yksikkö käynnistää lämpötila- / viitetarkistuksen lämpömittarisymbolin vilkkuessa (Pic 1). Pic 1 Reference check Pic 2 Standard display horizontal Pic 3 Standard display vertical Toinen lämpötilatarkistus suoritetaan 20 minuutin kuluttua ja sen jälkeen 60 minuutin välein. Kun lämpötila -referenssitarkastus on valmis lämpömittarin kuva poistuu näytöltä ja tasauskupla vilkkuu kunnes automaattitasaus on valmis (Pic 2). Jos laserlähetin ei pysty tasaamaan sädettä valitulla tasausherkkyydellä näyttöön tulee virheilmoitus. 206

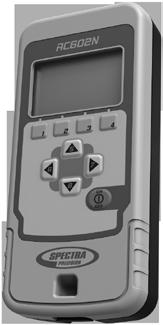

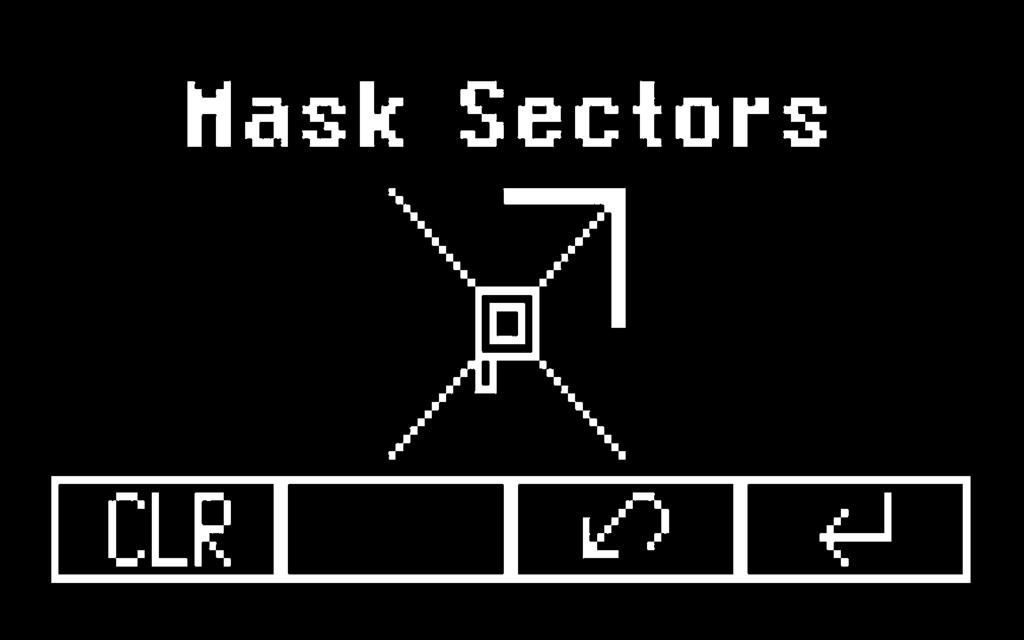

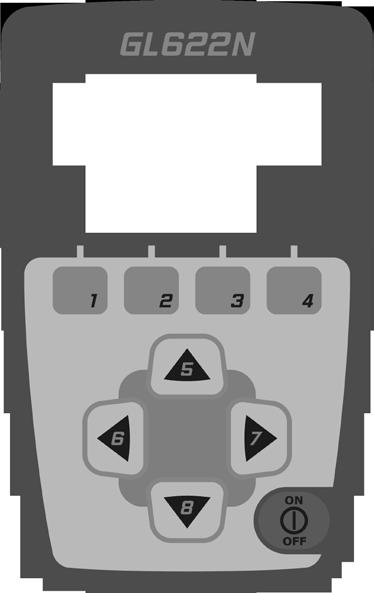

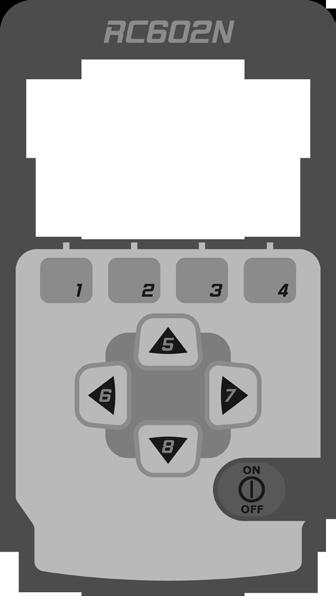

8 5.2 Ominaisuudet ja toiminnot Standard Display Kaukosäätimen näyttö kattaa kaikki laserin toiminnot, paitsi laitteen pääle-/poiskytkennän Laserin akkutila Maskikulman valinta Kierrosluvun valinta HI-hälytys aktivoitu Painike 1: lyhyt painallus avaa MENU valikon. Painike 2: lyhyt painallus käynnistää kaltevuuden asetustilan. Painike 3: lyhyt painallus käynnistää/sammuttaa manuaalisen tasaustilan. Painike 4: lyhyt painallus vaihtaa esimääritettyjä kierroslukua. Painike 5, 8: nuolipainikkeet (ylös/alas) Painike 6, 7: nuolipainikkeet (vas./oik.) Painike 9: PÄÄLLE-/POIS-painike paina 1 sekunnin ajan käynnistystääksesi ja paina 2 sekuntia sammuttaaksesi. Kaukosäätimen paristotila Radioyhteyden tila Tasaus-/valmiustila-LED (vihreä/punainen) 5.3 Vakiotoiminnot X-Y kaltevuuksien syöttö DIGITAALINEN NUMEROVALINTA (tehdasasetus) Painikkeen 2 (Pic 4) lyhyt painallus käynnistää kaltevuuden syöttötilan. Näytöllä näkyvät molempien akseleiden kaltevuudet. Kohdistin vilkkuu kulloisessakin asemassa, jota voidaan muuttaa. (Pic 5). Painikkeen 1 a lyhyt painallus on nopea asetus arvoon 0 % Painikkeen 2 a lyhyt painallus on etumerkin vaihto Painikkeen 3 a lyhyt painallus on asetusten hylkääminen ja paluu perustilaan Painikkeen 4 lyhyt painallus vahvistaa kaltevuusasetukset ja näyttö palaa perustilaan. Pic 4 Standard Display Pic 5 Grade Entry Mode Painikkeen 5 tai 8 (ylös/alas) lyhyt painallus liikuttaa kursoria X-(GL622N) tai Y-akselin välillä Painikkeen 6 tai 7 lyhyt painallus (vas./oik.) liikuttaa kursoria vasemmalle tai oikealle. Painikkeella 1 tai 2 (plus tai miinus) valitaan haluttu numero tai etumerkki (Pic 6). Kun prosenttiarvo on vahvistettu painamalla painiketta 4, lasertaso kallistuu automaattisesti asetettuun prosenttiarvoon. 207

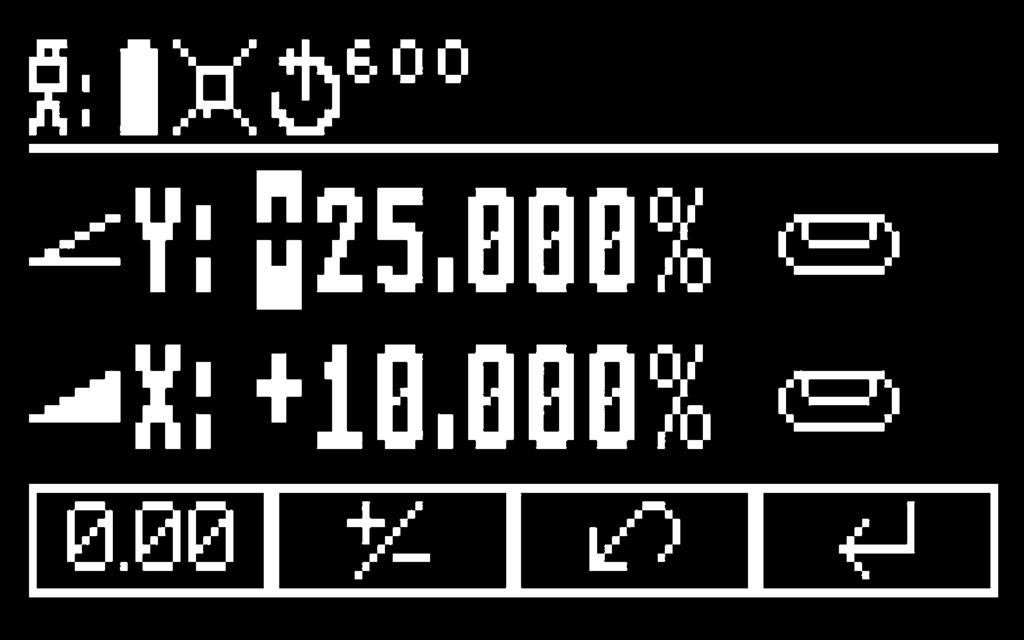

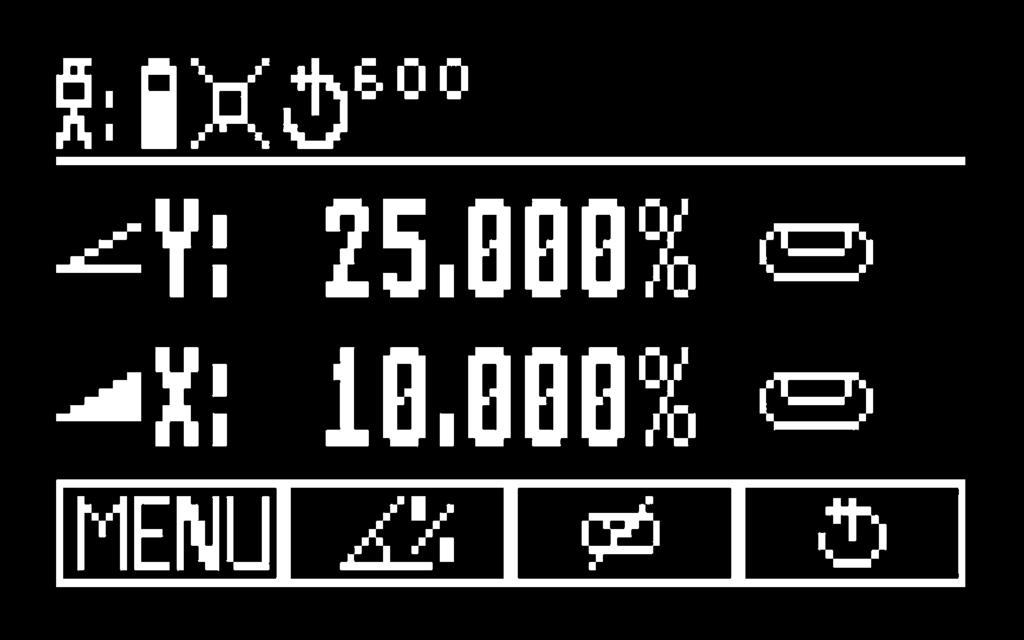

9 Pic 6 Set Digit Huom: Laserin ja kaukosäätimen LCD-näytön kuplasymbolit vilkkuvat, kunnes laser on suorittanut itsetasauksen vaadittavaan tasoasentoon X-Y kaltevuuksien syöttö JUOKSEVA NUMEROASETUS Ohjeet Step and Go -tilaan siirtymiseksi ovat luvussa 8.5 Painikkeen 2 lyhyt painallus käynnistää kaltevuuden syöttötilan (Pic 7). Näytöllä näkyvät molempien akseleiden kaltevuudet. Painikkeen 1 a lyhyt painallus on Y etumerkin vaihto (Pic 8) Painikkeen 2 a lyhyt painallus on X etumerkin vaihto (GL622N) Painikkeen 3 a lyhyt painallus on asetusten hylkääminen ja paluu perustilaan Painikkeen 4 lyhyt painallus vahvistaa kaltevuusasetukset ja näyttö palaa perustilaan. Pic 7 Standard Display Pic 8 Grade Reverse Pidä 6 ja 7 painikkeita (vasen ja oikea) pohjassa muuttaaksesi pikakaltevuusasetuksella X- akselin arvoa (GL622N). Painikkeiden lyhyt painallus nollaa arvon ja pohjassa pitäminen muuttaa lukemaa 1% askelluksin. Pidä 5 ja 8 painikkeita (ylös ja alas) pohjassa muuttaaksesi Y- akselin pikakaltevuusarvoa. Painikkeiden lyhyt painallus nollaa arvon ja pohjassa pitäminen muuttaa lukemaa 1% askelluksin. Huomautus: Pikakaltevuusasetus muuttuu nopeammaksi mitä pidempään vastakkaisia kytkiä on pidetty pohjassa. Huomautus: Molempien akseleiden pikakaltevuusasetus liikkuu aina 1% välein + suuntaan. Kun suurin astekulma +25% ylittyy pikakaltevuusasetus jatkaa lukemasta -25% kohti nollaa. Kun prosenttiarvo on vahvistettu painamalla painiketta 4, lasertaso kallistuu automaattisesti asetettuun prosenttiarvoon. Huomautus: Tasausmerkit laserlähettimen ja kaukosäätimen näytöllä vilkkuvat kunnes lasertaso on kallistunut asetettuun prosenttilukemaan Kierrosluvun valinta Painikkeen 4 lyhyt painallus vaihtaa kierrosluvuksi 300, 600, 750 kierrosta minuutissa siitä riippumatta, onko laser automaattisessa vai manuaalisessa tasaustilassa Manuaalinen tila Kytkimen 3 painaminen sammuttaa automaattitasauksen tai kytkee sen jälleen päälle taso- tai linjausasennossa. Manuaalitasaustilan käynnistämisen tunnistaa näytön X ja Y merkkien vieressä olevista viivoista. 208

10 Horisontaalisessa manuaalisessa asennossa nuolipainikkeet ylös (5) ja alas (8) muuttavat Y-akselin kaltevuuden nuolipainikkeiden vas. (6) ja oik. (7) muuttaessa X-akselin kaltevuuden. Vertikaalisessa asennossa nuolipainikkeet ylös (5) ja alas (8) muuttavat Z-akselin kaltevuuden ja nuolipainikkeiden vas. (6) ja oik. (7) siirtävät sädettä vasempaan/oikeaan. Automaattiseen tasaustoimintaan palataan painamalla painiketta 3 uudestaan. 6 Menu valikon toiminnot Pic 9 Horizontal manual 6.1 Valikon navigointi (radio-ohjaus) Painikkeen 1 lyhyt painallus perustilassa avaa MENU valikon. Valikossa on horisontaalisesta tai vertikaalisesta asennosta riippuen vain kulloinkin käytössä olevat toiminnot. Viimeksi käytetty toiminto näkyy tummalla taustalla. Nuoli alas näytön oikealla laidalla osoittaa, että painikkeella 8 (nuoli alas) voi siirtyä seuraavalle valikkotasolle. Menu valikossa voi liikkua 5 tai 8 (ylös tai alas) nuolikytkimillä ja 6 tai 8 (vasemmalle tai oikealle) nuolikytkimillä. Painikkeen 3 lyhyt painallus siirtää näkymän aina perustilaan tai edelliseen näyttöön. Painikkeilla 6 tai 7 voi valita halutun toiminnon valikkoriviltä. Pic 10 Vertical manual Painikkeen 4 lyhyt painallus käynnistää valitun toiminnon tai avaa alavalikon. 209

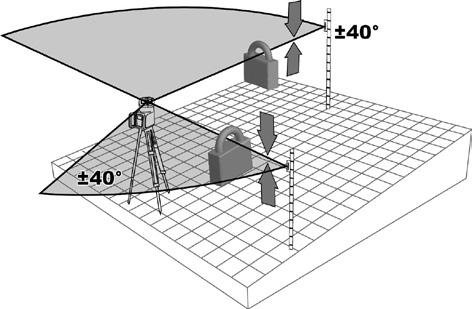

11 6.2 Automaattinen PlaneLok tila PlaneLok-tilan voi aktivoida taso- tai linjausasennossa automaattisella tai manuaalisella tasauksella. Planelok mittaustilassa lasersäde lukkiutuu vastaanottimen sijaintiin yhden akselin suuntaisesti ja pysyy tässä sijainnissa (jopa 150m saakka). Jotta pystysuorat kohdistukset voidaan pitää kiinni suuntaasemassa, PlaneLokia voidaan käyttää Y-akselilla (vain GL622N) tai X-akselilla. Huom: Laserlähetin on PlaneLok-tilassa jatkuvassa radioyhteydessä vastaanottimiin. Mikäli radioyhteys tai lasersäteen näkyvyys menetetään pitkäksi aikaa (1 minuutiksi), laser siirtyy HI-hälytystilaan (säde sammuu, roottori pysähtyy, ja näytöllä näytetään varoitusviesti). PlaneLok-tila voidaan aktivoida uudelleen, kun virheilmoitus on poistettu painikkeella 4. PlaneLok-tilasta voidaan poistua painamalla painiketta 3 (ESC) tai mitä tahansa HL760-vastaanottimen painiketta. Linjausasento: 1. Aseta laserlähetin referenssipisteen ylle. 2. Kiinnitä HL760-vastaanotin mittalattaan. Vie vastaanotin referenssipisteeltä toiselle mittauspisteelleja säädä lasersäteen korkeuteen. Kiinnitä vastaanotin tukevasti tähän korkeuteen ja varmista että vastaanottimen sijainti ei pääse muuttumaan. 3. Kohdista laser akselin kohdistusurien avulla laserlähetintä tai jalustan yläosaa kiertäen likimääräisesti vastaanottimeen (Y- ja X-akselin kohdistusalue on +/-40 ). 4. Paina painiketta 1 ja valitse valikosta PlaneLok-toiminto (Pic 11). Pic 11 PlaneLok tasoasennossa Pic 12 PlaneLok linjausasennossa 5. Paina tasolaserasennossa painiketta 4 avataksesi Planelok alavalikon, valitse haluamasi Planelok suunta (akseli) (GL622N) ja paina painiketta 4 aloittaaksesi Planelok toiminnon. Pic 13 PlaneLok Y- suunta Pic 14 PlaneLok X- suunta Huomautus: Laserlähetin alkaa etsimään vastaanotinta. Etsinnän ajan näyttöön tulee akselin kohdalle vilkkuva vastaanottimen ja lukon kuva. Kun etsintä on valmis lukon kuva jää näytölle ja symbolit eivät enää vilku. HL760 vastaanottimen näytösssä vilkkuu PL kun laserlähetin siirtää sädettä vastaanottimen keskikohtaan. Kun PlaneLok-kohdistus on valmis, PL lopettaa näytössä vilkkumisen. 6. PlaneLok mittaustoiminnon voi lopettaa painamalla painiketta 3 (ESC). mm Linjausasento: 1. Aseta laser viitepisteen kohdalle 2. Kiinnitä HL760-vastaanotin (pystysuoran adapterin kanssa) seuraavaan viitepisteeseen 3. Avaa MENU- valikko ja valitse valikosta kohta Planelok. GL612N- laserissa PlaneLok voidaan käynnistää vain X-akselin suuntaisesti painamalla painiketta 4. GL622N voit avata PlaneLok- alavalikon ja valita valkosta 210

12 Y- akselin (Kuva 13) suunnan tai X- akselin suunnan (Pic 14). Huomautus: Linjausasennossa vastaanottimen punaisen fotokennon tulee olla alaspäin! HL760 vastaanottimen näytösssä vilkkuu PL kun laserlähetin siirtää sädettä vastaanottimen keskikohtaan. Kun PlaneLok-kohdistus on valmis, PL lopettaa näytössä vilkkumisen. 4. PlaneLok mittaustoiminnon voi lopettaa painamalla painiketta 3 (ESC). 6.3 Kaltevuuden automaattinen mittaus Kaltevuuden mittaustilan voi aktivoida tasolaserasennossa automaattisella tai manuaalisella tasauksella. Kaltevuuden mittaustoiminnolla voidaan mitata kahden mittauskohdan välinen kallistuskulma yhden akselin suuntaisesti (jopa 150m saakka). 1. Aseta laserlähetin referenssipisteen ylle. 2. Kiinnitä HL760-vastaanotin mittalattaan. Mittaa lasersäteen korkeus lähellä laserlähetintä, kiinnitä vastaanotin tukevasti mittalattaa ja siirrä mittalatta ensimmäiseltä mittauspisteeltä toiselle mittauspisteelle MUUTTAMATTA vastaanottimen paikkaa mittalatassa. 3. Kohdista laserlähetin akselin kohdistusurien avulla laserlähetintä tai jalustan yläosaa kiertäen likimääräisesti vastaanottimeen (Y- ja X-akselin kohdistusalue on +/-40 ). 4. Paina painiketta 1 ja valitse valikosta Kaltevuusmittaustoiminto. (Pic 15) Pic 15 kaltevuusmittaus 5. Paina painiketta 4 avataksesi Kallistumittaus- alavalikon, valitse haluamasi kallistussuunta (molemmat suunnat vain GL622N) ja paina painiketta 4 aloittaaksesi Kallistumittaustoiminnon. Pic 16 kallistusmittaus Y- suunta Pic 17 kallistusmittaus X- suunta mm Huomautus: Laserlähetin alkaa etsimään vastaanotinta. Etsinnän ajan näyttöön tulee akselin kohdalle vilkkuva vastaanottimen ja astekulman kuvake. Kun etsintä on valmis astekulman kuvake poistuu ja symbolit eivät enää vilku. HL760 vastaanottimen näytösssä vilkkuu GM kun laserlähetin siirtää sädettä vastaanottimen keskikohtaan. Kun kaltevuuden mittaus on valmis, HL760:ssä näkyy taas vakiokorkeusnäyttö. Mitattu kaltevuus näkyy laserin ja kaukosäätimen näytöissä. Huomautus: Jos kaltevuuden kaltevuuden mittaus ei onnistunut, laser näyttää virheilmoituksen Grade Match has failed, jonka voi poistaa painikkeella

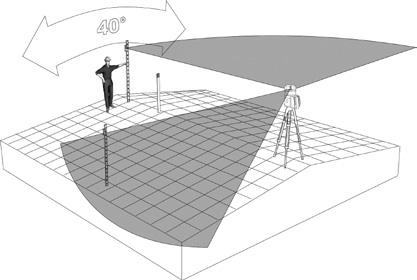

13 6.4 Akselin automaattinen linjaus (GL622N) Akselin automaattinen linjaustoiminto kääntää laserlähettimen akselin automaattisesti vastaanottimen suuntaan. Akselikulman ei tarvitse siis olla välttämättä vakio 90 astetta. Akselin linjaustoiminnolla kallistettava lasertaso voidaan kohdistaa yhden akselin suuntaan (jopa 80m mittausetäisyydellä) ja mittaukset voidaan tehdä yhteen suuntaan laserlähettimestä. 1. Aseta laserlähetin referenssipisteen ylle. 2. Kiinnitä HL760-vastaanotin mittalattaan. Aseta mittalatta haluamasi mittaussuuntamerkin kohdalle(enintään 150m päähän laserlähettimestä) 3. Kohdista laserlähetin rungon yläosan kohdistusurien avulla vastaanottimen suuntaan. (molempien akseleiden kohdistukulma on +/-40 ). 4. Paina painiketta 1 ja valitse valikosta Axis Allign-toiminto. (Pic18) Pic 18 akselisuunnan Kohdistaminen 5. Valitse haluamasi akseli ja käynnistä akselin kohdistus painikkeella 4. Pic 19 akselisuunnan Y- kohdistus Pic 20 akselisuunnan X- kohdistus Huomautus: Vastaanottimen asettaminen lasersäteeseen ennen akselin kohdistuksen käynnistämistä nopeuttaa huomattavasti akselin automaattista kohdistusta. 6.5 Maskitila (Mask mode) Pic 21 Maskitila Valitse asetusvalikossa Mask siirtyäksesi maskitilan asetusvalikkoon (Pic 21). Tällä toiminnolla säteen näkyvyys voidaan estää tiettyihin suuntiin.paina painikkeita 5 tai 8 siirtääksesi villkuvaa viivaa laserlähetintä vastaavan neliön ympärillä. Valitaksesi suljettavan sektorin aseta vilkkuva viiva tämän päälle ja paina painiketta 1 (SET). Valinnan jälkeen painikkeen 1 tilalle tulee näyttöön CLR joka mahdollistaa valinnan poistamisen. Voit liikuttaa vilkkuvaa viivaa painikkeilla 5 ja 8. Paina painiketta 1 vilkkuvan viivan kohdalla sulkeaksesi lisää sektoreita. Maskisektorien valinta tallennetaan painikkeella 4. Asetukset ovat voimassa kunnes laserlähetin sammutetaan. Huomautus: Laser käynnistyy päällekytkennän jälkeen aina ilman maskitilaa (vakioasetus). 6.6 Valmiustilan päälle-/poiskytkentä Pic 22 Valmiustila Paina perusnäytössä painiketta 4 ja etsi valikkosta Standby kuvake (Pic 22). Paina painiketta 4 aloittaaksesi Standby toiminnon. Säde sammuu, pyörintä pysähtyy ja automaattitasaus sammuu, mutta HI alert tasauksen varoitustoiminto pysyy päällä. Näytössä näkyy Stanby kuvake ja virtakytkimen viereinen valo vilkkuu 5 sekunnin välein. Lopettaaksesi valmiustilatoiminnon paina painiketta

14 6.7 Referenssitarkastuksen käynnistys Pic 23 Referenssitarkastus Tämän laserlähettimen automaattinen lämpötilakalibrointi varmistaa mittaustarkkuuden, erityisesti pitkillä etäisyyksillä ja vaihtuvissa olosuhteissa työskennellessä. Laserlähetin suorittaa lämpötilakalibroinnin automaattisesti aina käynnistyksen yhteydessä. Lämpötilakalibrointi käynnistyy tämän jälkeen automaattisesti ensin 20 min kuluttua ja tämän jälkeen 60 min välein, tai laitteen sisäisen lämpötilan muututtua yli 5 C. Lämpötilakalibrointi voidaan käynnistää tarvittaessa myös manuaalisesti laserlähettimen asetusvalikosta. Paina perusnäytössä painiketta 4 ja etsi valikkosta Reference Check kuvake (Pic 23). Paina painiketta 4 aloittaaksesi Reference Check toiminnon joka mittaa rungon sisäisen lämpötilan. Säteen pyörintä pysähtyy referenssitarkistuksen ajaksi ja käynnistyy jälleen kun tarkistus on valmis. Huom: On syötettävä kaltevuusarvo, ennen kuin yksikkö käynnistää referenssitarkastuksen. 6.8 Asetusvalikko (Setting) Pic 24 Asetukset Avaa asetusvalikko painamalla perustilassa painiketta 4 ja valitse Settings (Pic 24). Paina painiketta 4 avataksesi Settings valikon tai valitsemasi alavalikon. Lisätietoja alavalikoista Asetusvalikko kohdasta käyttohjeen lopusta. 6.9 Info Pic 25 Info Avaa infovalikko painamalla perustilassa painiketta 4 ja valitse Info (Pic 25). Info-alavalikossa voit 6 tai 7 nuolipainikkeilla selata GL tai RC tietoja (ohjelmistoversio, tila, ID jne.) sekä laserin kokonaiskäyttöajan (Runtime). Pic 26 GL tiedot Pic 27 RC tiedot Pic 28 Käyttöaika 6.10 Huoltovalikko (Service) Avaa huoltovalikko painamalla perustilassa painiketta 4 ja valitse Huolto (Pic 29). Painikkeilla 6 ja 7 voit valita vaaka-akseleiden X tai Y tai pystyakselin Z kalibroinnin. Pic 29 Huolto 213

15 Pic 30 Kalibrointi Y Pic 31 Kalibrointi X Pic 32 Kalibrointi Z Paina painiketta 4 valitaksesi tietyn akselin. Valinta käynnistää tämän akselin kalibroinnin RC602N:n huoltovalikko: Radioyhteyden tila Kun painiketta 4 on painettu, näkyy nykyisen radioyhteyden (radio connectivity) tila (Pic 33). Pic 33 radioyhteys 7 Erityiset ominaisuudet - Vertical Setup 7.1 Automaattinen linjaus (Line Scan) Line Scan (Pic 34) linjaa säteen automaattisesti suuntausalueen äärilaitoihin, jonka jälkeen säde kohdistuu laitteen runkolinjan suuntaisesti. Säteen liikkeen voi pysäyttää halutussa linjauskohdassa. Pic 34 Valitse valikossa Line Scan ja käynnistä automaattinen linjaus painikkeella 4. automaattinen linjaus Roottori kääntää X-akselin oikeaan ja vasempaan äärilaitaan ja pysähtyy keskiasennossa Säde pysäytetään painikkeesta 3 (ESC), laite kytkeytyy tällöin manuaaliseen tilaan. Korjauksia voi tehdä ylös/alas nuolipainikkeilla 5/8. Vasemmalle/ oikealle painikkeilla 6/7. Manuaalisen painikkeen painallus kytkee takaisin automaattiseen toimintaan. 8 Asetukset valikko (Settings menu) Pic 35 Asetukset Valitse valikossa Settings -toiminto (Pic 35). Avaa asetusvalikko painamalla perustilassa painiketta 4. Siirrä näytön osoitin kuvakkeen päälle ja paina painiketta 4 siirtyäksesi alavalikkoon tai valitaksi toiminnon. Setting-valikossa on seuraavat toiminnot: 214

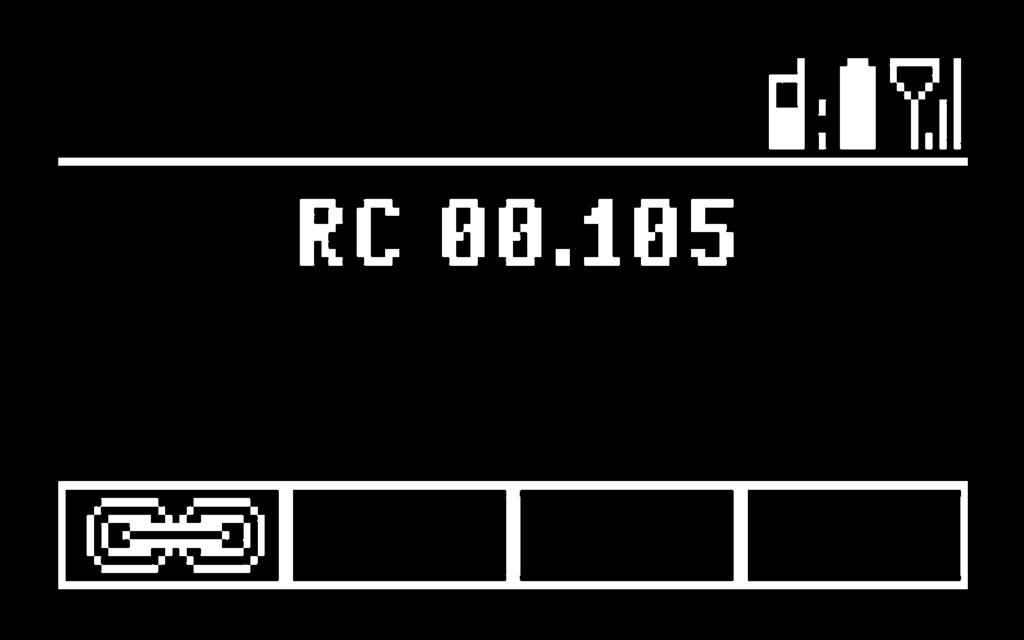

16 Pairing Paritus Grade Entry Prosenttien syöttö Grade Display Kaltevuuden näyttö Sensitivity Herkkyys HI-Alert HI- hälytys User Name Omistajan nimeäminen Set Password Salasanan syöttö Password On/Off Salasana päälle/pois RF-Channel Radiokanava Select Language Valitse kieli 8.1 Paritus Pic 47 Pairing Eri laitteiden yhdistäminen laseriin edellyttää laiteparin muodostamista. Laser voi viestiä useiden muiden radioverkoston osanottajien kanssa, ja ne yhdistetään toisiinsa laiteparien muodostamisen avulla. Laserin hankinnan yhteydessä kaikkien laiteparien pitäisi olla muodostettuina, mutta tämä ei ehkä pidä jostain syystä paikkaansa, tai laiteparit on menetetty. Tällöin voit muodostaa laitepareja seuraavissa osioissa kuvatulla tavalla Huom: Varmista, että paritusta tehdessäsi, että lähistöllä on vain yksi vastaava paritettava lähetin. 8.2 Laserähettimen paritus kaukosäätimeen Aloita laserista. Avaa laiteparin muodostusvalikko painamalla Asetukset (Pic 35), valikossa painiketta 4 ja vapauttamalla se (Pic 47). Näytöllä esitetään kulloinkin muodostetut laiteparit (enintään kaksi kaukosäädintä). Varmista, että vähintään yksi RC-aukko on vapaana kaukosäätimen laiteparin muodostusta varten. Jos vapaata RC-aukkoa ei ole, valitse yksi niistä ja poista se painikkeella 1 (CLR). Voit käynnistää parinmuodostusprosessin painamalla painiketta 2. Jatka kaukosäätimellä valitsemalla laiteparin muodostussymboli. Laiteparin muodostus alkaa välittömästi. Onnistuneen laiteparin muodostuksen jälkeen laserin näytöllä näkyy kaukosäätimen tunnus laitepariluettelossa. 8.3 Laserlähettimen paritus vastaanottimeen Parittaaksesi laserlähettimen ja vastaanottimen valitse asetukset ja paina painiketta 4 avataksesi paritus (Pairing) valikon (Pic 47). Näyttö näyttää jo paritetut vastaanottimet. Aiemmin paritetut vastaanottimet voidaan poistaa painamalla 1 (CLR) painiketta. A C B Paina HL760 vastaanottimessa samanaikaisesti kahden sekunnin ajan A ja B painikkeita (ääni ja tarkkuus). Näytölle tulee ensin MENU ja heti tämän jälkeen RDIO. Paina painiketta C (mm) ja näyttö näyttää nykyisen radion tilan. Paina C (mm) siirtyäksesi valikkoon. Valitse LS, painikkeet A ja B (ääni ja tarkkuus) vaihtavat valintaa. Paina C (mm) hyväksyäksesi valinnan. 215

17 Paina lyhyesti painiketta B (ääni) näyttöön tulee teksti PAIR. Paina painiketta C (mm) PAIR tekstin viereen tulee pyörivä viiva. Kun paritus on valmis näyttöön tulee ilmoitus OK. GL6X2N yhdistyy automaattisesti vastaanottimen kanssa. Paina virtakytkintä kaksi kertaa poistuaksesi valikosta. Laserlähettimen kuva vastaanottimen näytöllä tarkoittaa että paritus on onnistunut. 8.4 Laserlähettimen paritus radiosignaalitoistimeen (ST802/ST805) Varmista, että ST802/ST805 on kytketty pois päältä. Aloita laserista. Avaa laiteparin muodostusvalikko painamalla Asetukset (Pic 35), valikossa painiketta 4 ja vapauttamalla se (Pic 47). Näytöllä esitetään kulloinkin muodostetut laiteparit (enintään yksi signaalintoistin). Varmista, että ST-aukko on vapaana signaalikuljettimen laiteparin muodostusta varten. Jos vapaata aukkoa ei ole, valitse ST-aukko ja poista se painikkeella 1 (CLR). Voit käynnistää parinmuodostusprosessin painamalla painiketta 2. Kytke signaalikuljetin päälle. Signaalintoistin muodostaa automaattisesti laiteparin laserin kanssa. Jos laiteparin muodostus onnistui, pariin liittyvän ST-aukon osoite näytetään laitepariluettelossa. Myös signaalintoistimessa näkyy vakaana palava keltainen tilan LED-valo. 8.5 Prosenttien syöttötapa (Grade Entry) Pic 48 kallistuksen asetus Valitse Grade Entry kuvake (Pic 48) ja paina painiketta 4 avataksesi kaltevuusprosenttien syötötapa valikon. Asetusta voi muuttaa painamalla 6 tai 7 panikkeita. Paina painiketta 4 hyväksyäksesi valinnan. 8.6 Kaltevuuden näyttö (Grade Display) Pic 52 kaltevuuden näyttö Pic 49 Juoksevat numerot Pic 50 numeroittain asetus Valitse Grade Display kuvake (Pic 52) menuvalikosta ja paina painiketta 4 avataksesi valikon. Kaltevuusnäytöksi voidaan muuttaa valikosta PROSENTTI, PROMILLE, tai ASTE painamalla 6 tai 7 painikkeita. Paina painiketta 4 hyväksyäksesi valinnan. 8.7 Tasausherkkyyden valinta (Sensitivity Selection) Pic 56 tasausherkkyys Pic 52 Prosentti Pic 53 Promille Pic 54 Aste Valitse Sensitivity kuvake ja paina painiketta 4 siirtyäksesi tasausherkkyys valikkoon (Pic 56). Tasausherkkyysasetuksia ovat LOW, MID (vakio) ja HIGH. Asetusta voi muuttaa painamalla 6 tai 7 panikkeita. Paina painiketta 4 hyväksyäksesi valinnan. Pic 56 Matala Pic 57 Keski Pic 58 Korkea 216

18 8.8 Tasauksen häirintähälytys (HI-alert) Valitse HI- alert kuvake (Pic 59) ja paina painiketta 4 avataksesi tasauksen häirintähälytys valikon. Asetusvaihtoehtoja ovat 5 min(pic 60); vakio), 30 sekuntia (Pic 61) ja OFF (Pic 62). Asetusta voi muuttaa painamalla 6 tai 7 panikkeita. Paina painiketta 4 hyväksyäksesi valinnan. Pic 59 Tasaushälytys Pic 60 hälytys 5 min Pic 61 hälytys 30 sek Pic 62 hälytys OFF 8.9 Omistajan nimeäminen (User Name) Pic 64 Nimeäminen Valitse User name kuvake (Pic 64) ja paina painiketta 4 siirtyäksesi omistajan nimeämisvalikkoon. Yhdelle riville voidaan kirjoittaa 18 pientä tai 15 isoa kirjainta tai numeroa. Rivejä voi muuttaa painamalla 5 tai 8 painikkeita. Kirjaimia tai numeroita voi muuttaa painamalla painikkeita 1 tai 2. Nimeäminen vahvistetaan painikkeella 4. Aina kun laserlähetin käynnistetään omistajatiedot näkyvät laserlähettimen ja kaukosäätimen näytöllä Salasanan asetus (Set Password) Määritä salasana -toiminnon avulla voidaan määrittää tunnus, jota pyydetään, kun laitteeseen kytketään virta. Näin voidaan estää lähettimen luvaton käyttö. Siirry kohtaan Valikko -> Asetukset -> Määritä salasana. Valitse Määritä salasana (Pic 65) kuvake ja avaa Salasana-valikko painamalla painiketta 4 ja vapauttamalla se. Käyttämällä painikkeita 1-8 voit syöttää salasanan, joka sisältää 4 numeroa, ja toistaa salasanan toisella rivillä. (Pic 66) Voit tallentaa valitun salasanan painamalla Pic 65 salasana painiketta 4 ja vapauttamalla sen. yksikkö palaa vakiovalikkoon. Kun laitteeseen on kytketty virta, näkyviin tulee vakionäyttö, jos on syötetty oikea salasana, tai muutoin laite sammuu automaattisesti. Pic 65 salasanan asetus Pic 66 salasanan vahvistus 8.11 Salasanakysely päälle/pois (Password On/Off) Valitse Password ON-OFF kuvake (Pic 68) ja paina painiketta 4 siirtyäksesi salasanakysely valikkoon. Paina painikkeita 6 tai 7 vaihtaasesi salasanakyselyn ON (Pic 68) tai OFF (Pic 69), jos salasana on syötetty aiemmin.paina painiketta 4 hyväksyäksesi valinnan. Pic 68 Salasana On/Off Pic 68 Salasana On Pic 69 Salasana Off 217

19 8.12 Radiokanavan asetus (Radio (RF) Channel) Pic 71 Radiokanava Radiotaajuuskanavan valikossa käyttäjä voi vaihtaa radiokanavaa. Tämä voi auttaa ratkaisemaan joitakin radioyhteyteen liittyviä ongelmia, jotka johtuvat työmaan vilkkaasta radioliikenteestä. Valitse Asetukset (Pic 35) valikossa radiotaajuuskanavan kuvake ja avaa Radiokanava (Pic 71) valikko painamalla painiketta 4 ja vapauttamalla se. Radiokanavavalikoiman valintaruudussa on kuusi radiokanavaa. Valitse yksi kanava ja vahvista valittu radiokanava painamalla painiketta 4 ja vapauttamalla se. Huom: Radiokananavan vaihdon jälkeen RC vastaanotin ja ST ja HL kaukosäädin täytyy parittaa uudelleen. Huom: Mahdollistaaksesi radioyhteyden pitkän toimintaetäisyyden, aseta laserlähetin kolmijalan avulla vähintään 1m korkeudelle maan pinnasta Valitse kieli Pic 72 Kielen valinta 9 KALIBROINTI Valitse kielivalinnan kuvake (Pic 72) ja paina painiketta 4 siirtyäksesi kielen asetusvalikkoon. Paina painikkeita 5 tai 8 muuttaaksesi kieliasetusta (EN, DE, IT, FR, ES, PT, NL, DA, NO, SV, FI, PL, TR, CZ). Paina painiketta 4 hyväksyäksesi kielivalinnan, ja järjestelmä palaa perustilaan. 9.1 Y ja X akselin kalibroinnin tarkastus 1. Aseta laserlähetin 30 metrin etäisyydelle tasapintaisesta seinästä 2. Aseta molempien molempien akseleiden kaltevuudeksi 0.000% 3. Käännä +Y akseli seinää kohti ja merkitse korkomerkki seinään vastaanottimella Huomautus: Käytä vastaanottimen tarkinta tarkkuusasetusta 4. Käännä laserlähetintä 180 astettä (-Y akseli kohti seinää) ja anna säteen tasaustua. 5. Merkitse korkomerkki seinään vastaanottimella (ensimmäisen viivan ylä- tai alapuolelle) 6. Mittaa merkkien korkeusero. Jos merkkien korkeusero on yli 3mm 30m etäisyydellä laserlähetin on kalibroitava. 7. Tarkista X ja +X akselien kalibrointi samalla tavalla kun tarkastit Y ja +Y akselien kalibroinnin. 9.2 Z akselin kalibrointi Tarkistaakseli Z- akselin kalibroinnin tarvitset mittaluodin (painon) ja 10m narunätkän. 1. Asenna mittaluodilla varustettu luotinaru 10m korkeuteen. 2. Aseta laserlähetin linjausasentoon ja varmista vastaanottimella että säde osuu tarkalleen luotinarun yläpäähän. 3. Varmista vastaanottimella narun puolivälistä ja alaosasta onko poikkeama enemmän kuin 1mm 10m etäisyydellä. Jos poikkeama on suurempi laserlähetin täytyy kalibroida. 218

20 10 Vianetsintä Jokaisen vikailmoituksen voi poistaa painamalla lyhyesti painiketta 4 (OK). Jos jokin muu kuin taulukossa oleva vikailmoitus tulee näkyviin, on otettava yhteyttä maahantuojan asiakaspalveluun. Vikakoodi Kuvaus Ratkaisu 21 Lyhytaikainen EEprom-virhe Suorita laitteiden paritus uudelleen ja syötä asiakaskohtaiset asetukset uudelleen 120 HI-korkeushälytys - laitteen korkeus on muuttunut 130 Mekaniikan raja akselin kohdistuksessa tai kaltevuuden horisontaalisessa/vertikaalisessa mittauksessa 131 Kulmaraja akselin kohdistuksessa Tarkista lasersäteen korkeus HI-korkeushälytyksen poiston jälkeen Kohdista laser paremmin linjakeppiin, tarkasta, onko kaltevuus suurempi kuin +/-25 %. Linjaa laserlähetin tarkemmin linjaussuuntaan 140 Lasersäde lukkiutunut Varmista, että laserin ja HL760:n välillä ei ole esteitä 141 Aikaraja - Toimintoa ei voitu päättää aikarajan sisällä 150 Vastaanotinta ei tunnistettu automaattisia toimintoja varten 152 Ei vastaanotinta - vastaanotinta ei löytynyt haussa 153 Signaali menetetty - vastaanotin löydetty ja sitten menetetty kohdistusprosessissa Tarkasta radion toiminta ja yhteys, tarkista laserjalustan vakaus Varmista, että vastaanotin on päällä ja että sille on tehty paritus Tarkista kantama automaattisille kohdistuksille, käynnistä automaattinen toiminta uudelleen Tarkista kantama automaattisille kohdistuksille, käynnistä automaattinen toiminta uudelleen 160 X, Y tai Z tasausanturi viallinen Ota yhteyttä huollon asiakaspalveluun 219

21 11 LAITTEEN SUOJAUS Älä altista laitetta äärilämpötiloille tai lämpötilavaihdoksille (älä jätä esim kuumaan autoon). Laite on erittäin kestävä ja kestää jalustan päällä kaatumisen, mutta varmista ennen työnteon jatkamista laitteen tarkkuus. Lisätietoja kalbrointi osiossa. Laserlähetin on vedenkestävä ja sitä voidaan käyttää sisä- ja ulkokäytössä. 12 PUHDISTUS JA HUOLTO Lika ja vesi laserlähettimen laseissa vaikuttaa huomattavasti lasersäteen laatuun ja toimintamatkaan. Puhdista lika lämpimällä ja puhtaalla, sekä pehmeällä pyyhkeellä. Älä käytä liuottimia ja pesuaineita. Anna lasien kuivua hetki ennen käyttöä. 13 YMPÄRISTÖN SUOJELU Laite, tarvikkeet ja paketti tulee kierrättää. Pakettipahvi on tehty kloorittomasta kierrätyspaperista. Kaikki muoviosat on tarkoitettu kierrätettäviksi materiaalityypeittäin. Älä heitä akkuja roskakoriin, veteen tai tuleen. Kierrätä akut asianmukaisesti. Lisätietoja kierrätyksestä EU asiakkaille: Ohjeet elektroniikkajätteen (WEEE) palautuksesta: Elektroniikkajäte voidaan toimittaa alla ilmoitettuun osoitteeseen, niin että paketissa tai osoitekortissa lukee selvästi WEEE, Elektroniikkajäte. Tuote- ja sarjanumeroa ei edellytetä Erillistä palautusvahvistusta ei tarvita Trimbleltä Toimitusosoite: Trimble Europe B.V. WEEE Recycling C/O Menlo logistics Gate 19 to 26 Meerheide DZ Eersel The Netherlands Elektroniikkajätteen vastaanottamisesta ei toimiteta erillistä kuittia tai vahvistusta. 14 TAKUU Trimble takaa että GL622N/GL612N laserlähettimessä ei ole vikoja materiaalissa ja asennustyössä kahden vuoden ajan. Trimble tai valtuutettu huoltokeskus korjaa tai vaihtaa päätöksensä mukaan osan tai koko laitteet kahden vuoden takuuaikana. Jos takuuhuoltoon tarvitaan erillista kuljetusta tästä veloitetaan erillisesti. Asiakkaiden tulee toimittaa laitteet Trimble Inc. huoltoon tai lähimpään maahantuojan huoltopisteeseen takuuhuoltoihin tai vaihdettavaksi, rahti maksettuna etukäteen.tämän laserlähettimen kalibrointi on tehty erityistä huolellisuutta noudattaen, mutta kalibrointi ei sisälly takuuseen. Laitteen kalibroinnin ylläpito on käyttäjän vastuulla.kaikki merkit väärinkäytöstä, mekaanisesta rikkoutumisesta, tapaturmista tai muiden kuin Trimble huoltomiesten tekemästä korjauksesta, Trimble sertifioiduilla osilla, lopettaa takuun voimassaolon. Trimble, laitteen myyjä tai laitteen maahantuoja ei ole vastuussa mistään laitteella tehdyistä vahingoista. Laitetta ei ole tarkoitettu muuhun käyttöön kuin tässä käyttöohjeessa on määritetty. 220

22 15 TEKNISET TIEDOT 15.1 GL622N/GL612N Tasotarkkuus 1,3 : ± 0,5 mm/10 m, 10 arc sec Kaltevuustarkkuus 1,3 : ± 1.0 mm/10 m, 20 arc sec Lämpötilakalibroinnin herkkyys: ± 0,3 mm / 10 m / 1 C Pyörintänopeus: 300, 600, 750 min -1 Toimintasäde 1,2 : n. 400 m Säde vastaanottimella Lasertyyppi: 639 nm Laserluokka: Laserluokka 2 Automaattitasausalue: n. ± 14 Kallistuskulma (Y, X-GL622N): +/-25% molemmat akselit (ei samanaikaisesti) Tasaustunnistimet: LCD-symboli ja villkuva LED Radio toimitaetäisyys (HL760) 1,2,4 : jopa 150 m Virtalähde: NiMH-akkupaketti Käyttöaika 1 : 35h NiMH; 40h Alkaliparistot Käyttölämpötila: -20 C C Säilytyslämpötila: -20 C C Jalustakierteet: 5/8 pohjassa ja kyljessä Vesi- ja pölysuojaus: IP67 Paino: 3,1 kg Virta vähissä ilmoitus: Paristokuva LCD näytöllä Virta vähissä toiminta: Laser sammuu 15.2 RC602N kaukosäädin Toimintasäde 1,2,4 : Virtalähde : Käyttöaika 1 : Vesi- ja pölytiiveys : Paino (paristoilla): jopa 150 m 2 x 1.5V AA Alkaliparistot 130 tuntia IP kg 1) 21 Celsius asteessa 2) Optimaalisissa olosuhteissa 3) Linjaa pitkin 4) Laserlähettimen 1m asennuskorkeus (kolmijalan avulla) 16 VAATIMUSTEN MUKAISUUS Me Trimble Kaiserslautern GmbH ilmoitamme, että tuote GL622N/GL612N and RC602N jota tämä ilmoitus koskee, vastaa seuraavia normeja: R&TTE 1999/5/EC Asiaankuuluvat yhdenmukaistetut standardit: EN 50371:2002, EN :2014, ETSI EN V1.7.1:2006, ETSI EN V1.9.2:2011, ETSI EN V1.4.1:2002 Toimitusjohtaja 221
