1 KÄSITTELY-, ASENNUS- JA HUOLTO-OHJEET

2 : käsittely-, asennus- ja huolto-ohjeet SISÄLLYSLUETTELO 1. PANEELIEN VASTAANOTTO Vastaanottotarkastus Paneeleiden säilytys työmaalla Toimituksen purkaminen Mahdollinen uudelleen pakkaaminen PANEELIEN KÄSITTELY JA SÄILYTYS Paneelin suojamuovi Paneelin siirtely työmaalla TEHDASVALMIIN PANEELIN TYÖSTÄMINEN Korjaukset ja muutostyöt Maalaus Läpivientirei itykset ASENNUS- JA KIINNITYSTAPOJA Yleisiä ohjeita asennukseen ja asennustekniikkaan Paneelin kiinnitystarvikkeet ja kannakointi Alakatot Paneelien putkikytkennät PUHDISTUS JA HUOLTO... 13

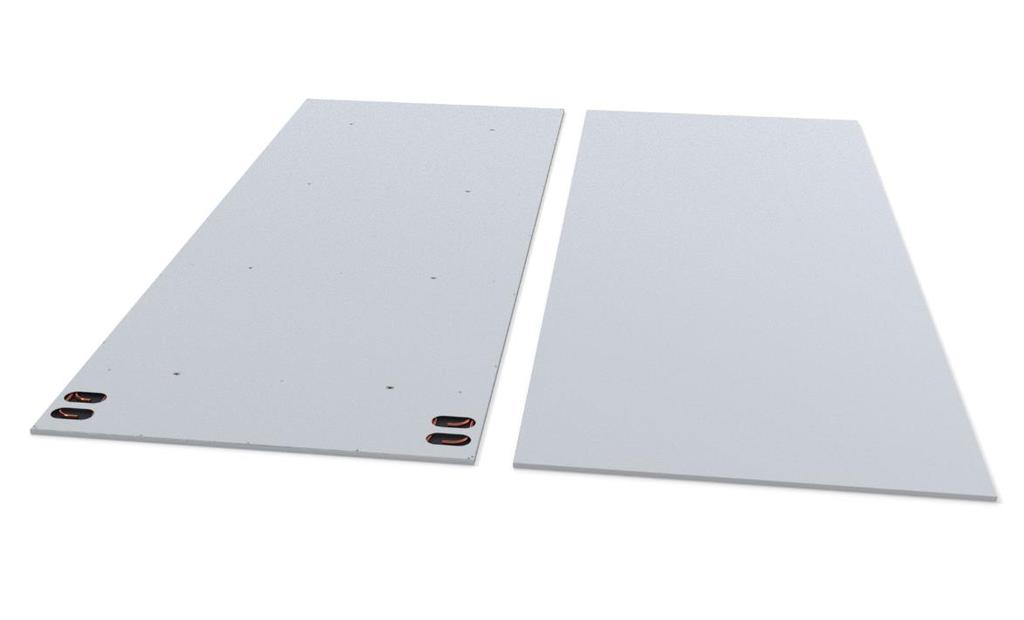

3 : käsittely-, asennus- ja huolto-ohjeet I 4 1. PANEELIEN VASTAANOTTO 1.1 Vastaanottotarkastus Materiaaleja vastaanotettaessa on tarkastettava aina ensin lähetyksen kunto ulkoisten vaurioiden varalta sekä saapuneiden kollien/tavaroiden määrä. Allekirjoita rahtikirja vasta tarkastuksen jälkeen. Lähetyksessä tai pakkauksessa havaitut vauriot merkitään rahtikirjan varaumat -kenttään. Vauriosta otetaan myös valokuva. Merkitse varaumat -kenttään, jos lähetyksen kunnossa on jotain epäilyttävää tai vaikka vaurio olisikin hyvin pieni. Mikäli toimituksessa on virhe, siitä tulee informoida välittömästi Itulan yhteyshenkilöä ja toimittaa hänelle valokuva sekä kirjallinen selvitys virheen laadusta. Visuaalisessa tarkastuksessa havaittavia poikkeamia ovat esimerkiksi seuraavat: pakkaus on rikkoutunut tavarat ovat kastuneet tavaroiden määrä ei täsmää lavassa on halkeama tai jälki, joka saattaa olla aiheutettu trukin piikillä HUOM! Mikäli vauriota ei ole merkitty rahtikirjaan, se voi johtaa reklamaation hylkäykseen! 1.2 Paneeleiden säilytys työmaalla Vastaanottajan vastuulla on suojata tuotteet työmaalla sään vaikutuksilta ja ilkivallalta. Mikäli paneeleita ei tarvita välittömästi työmaalla, ne tulee säilyttää pakkauksessaan kuivassa säältä suojattuna. Kuva 1: ItuGraf Slim- paneelien pakkaus ja siirto

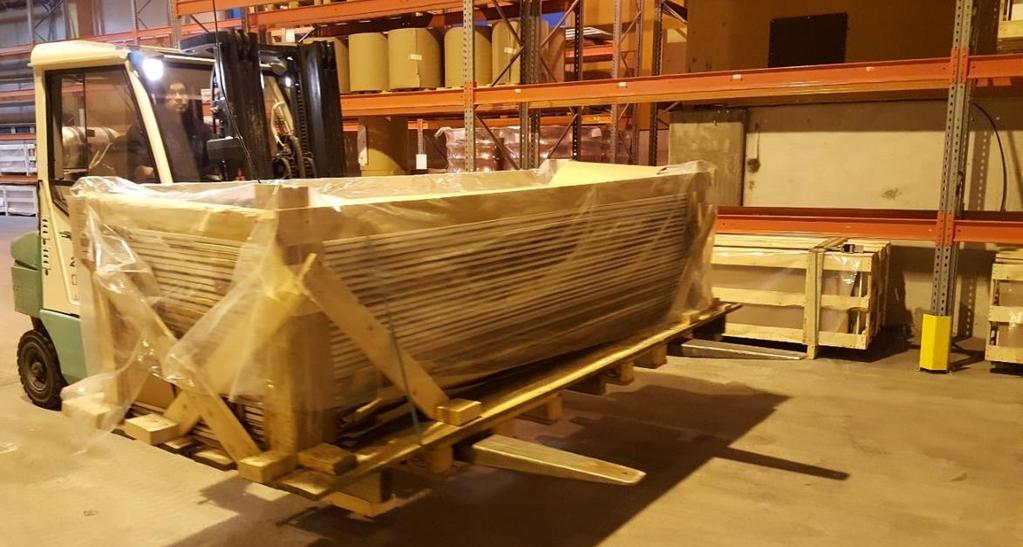

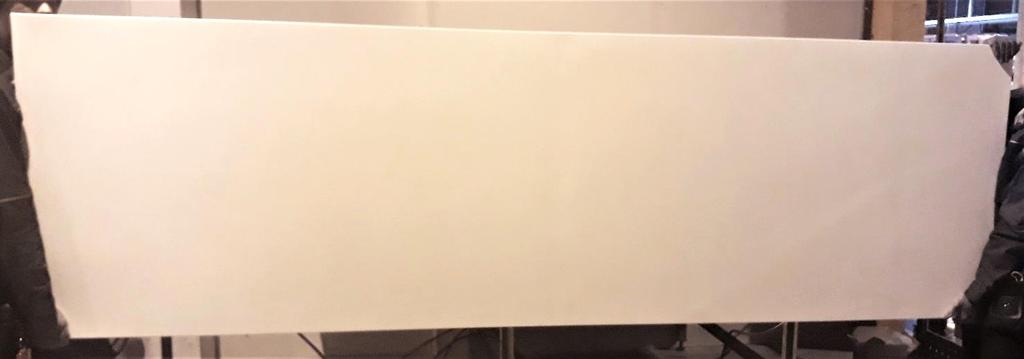

4 : käsittely-, asennus- ja huolto-ohjeet I Toimituksen purkaminen HUOM! Paneelin kattopuolella olevaa tarraa ei saa irrottaa paneelista. Ulkopuolinen tunnistetarra voidaan poistaa suojamuovin poiston yhteydessä. Paneelit tulisi purkaa pakkauksesta vasta, kun ne ovat menossa asennukseen ja/tai asennuspaikka on selvillä. Näin vältytään turhalta paneelien siirtelyltä ja irrallaan varastoinnilta työmaalla. Paneelit puretaan kahden henkilön voimin pakkauksesta suurta huolellisuutta noudattaen. Pakkauslavan koko on yleensä 3100 x 1200 x 1000 mm. Lavoja ei voi kasata päällekkäin. Pakkaukset puretaan seuraavasti: pakkausruuvit avataan pakkauksen muovi poistetaan paneelit nostetaan varoen yksi kerrallaan pakkauksesta päällimmäisestä aloittaen Kuva 2: ItuGraf Slim-paneelin nostaminen

5 : käsittely-, asennus- ja huolto-ohjeet I Mahdollinen uudelleen pakkaaminen Grafiittipaneelien pakkauksessa pakkausjärjestyksellä ja säteilypintoja suojaavilla pahveilla voidaan estää kuljetuksessa tapahtuvia vaurioita. Paneelit pakataan vähintään paneeleiden mittaiselle lavalle, ja paneeleiden väliin asetetaan aaltopahvi suojaamaan säteilypintoja. Säteilypinnat asetetaan pakkauksessa vastakkain. Varmista esimerkiksi pahvitäytteiden avulla, etteivät paneelit pääsee liikkumaan laatikossa. Paneelit pakataan yksi kerrallaan kahden henkilön voimin tarttumalla paneelin päädyistä. Paneeli lasketaan varovasti laatikkoon. Varo erityisesti, etteivät ohutlevyosien kiinnittimet osu muihin laatikossa oleviin paneeleihin.

6 : käsittely-, asennus- ja huolto-ohjeet I 7 2. PANEELIEN KÄSITTELY JA SÄILYTYS 2.1 Paneelin suojamuovi Paneelien säteilypinta on suojattu suojamuovilla. Suojamuovi poistetaan vasta asennuksen jälkeen, kun työmaalla ei enää suoriteta töitä, jotka saattavat liata paneelin pinnan. Integroiduissa kattoasennuksissa suojamuovi on hyvä irrottaa reunoiltaan jo asennusvaiheessa. HUOM! Suojamuovi on tarkoitettu suojaamaan paneelia tahroilta ja pieniltä naarmuilta. Suojamuovi ei suojaa paneelia kovemmilta iskuilta eikä ole vedenpitävä. 2.2 Paneelin siirtely työmaalla Paneelien siirtelyssä tulee noudattaa erityistä varovaisuutta, jotta paneelien pinta ei vaurioidu. Paneelin säteilypinta on hyvä suojata esimerkiksi aaltopahvilla. Pakkauksesta poistamisen jälkeen paneeleita tulisi siirtää aina sivuttain. Mikäli paneeleita täytyy hetkellisesti varastoida työmaalla, varastoinnin paikka ja tilantarve tulee suunnitella huolellisesti. HUOM! Paneelien kuljetus ja säilytys aina sateelta suojattuna. HUOM! Käytä paneelien käsittelyssä aina puhtaita käsineitä.

7 : käsittely-, asennus- ja huolto-ohjeet I 8 3. TEHDASVALMIIN PANEELIN TYÖSTÄMINEN 3.1 Korjaukset ja muutostyöt Vastaanottajan vastuulla on tarkastaa, että kaikki toimitetut paneelit ovat oikeaa tyyppiä ja pituutta. Eroavaisuudet tilauksessa on ilmoitettava myyntiedustajalle ennen paneeleiden purkamista ja asentamista. Takuukorjauksista tai muutostöistä on ilmoitettava odotettavissa oleva korjauskustannus ennen työn aloittamista. Itula Oy ei ole vastuussa ostajan tekemistä korjauksista tai muutoksista ilman Itula Oy:n kirjallista suostumusta, eikä hyväksy jälkivaateita näihin liittyvistä töistä. 3.2 Maalaus Paneelien jälkimaalaamisessa tulee ottaa huomioon, että visuaalisuuteen vaikuttavat monet tekijät niin maalissa kuin maalaustavassakin. Testaa käyttämääsi maalia aina ensin yhteen tuotteeseen. HUOM! Paneelin maalaaminen tehtaan ulkopuolella on aina tekijän vastuulla! 3.3 Läpivientirei itykset Jos tehdasvalmiiseen paneeliin päätetään tehdä rei ityksiä, työ tulee suorittaa erityistä huolellisuutta noudattaen. Hyväksytä kaikki rei ityksien paikat ensin tehtaalta. Kaksipiiripaneelissa kupariputket ovat yhdessä kerroksessa vierekkäin. Suurin suositeltava läpivientireikä on halkaisijaltaan 55 mm. Suosittelemme tarvittavien läpivientireikien tekemistä valmiiksi tehtaalla. HUOM! Rei ityksien teko ja niiden onnistuminen tehtaan ulkopuolella on tekijän vastuulla!

8 : käsittely-, asennus- ja huolto-ohjeet I 9 4. ASENNUS- JA KIINNITYSTAPOJA 4.1 Yleisiä ohjeita asennukseen ja asennustekniikkaan Paneelien asennuksessa käytettävien apuvälineiden (kuten kärryjen, nostimien, tikapuiden ja työkalujen) tulee olla kestäviä, tukevia ja laadukkaita. Suurimpien 1195mm x 2990mm paneeleiden asentamisessa käytettävä levynostin tulee olla mitoitettu vähintään 68kg:lle. Tutustu paneeleita koskeviin LVI-suunnitelmiin sekä paneelien suunniteltuun sijaintiin työmaalla ennen asentamista. Paneelien kannakoinnin ja kytkennän jälkeen paneelit on koeponnistettava valvotusti ja dokumentoidusti. Koska kaikkia toimitettuja komponentteja ei ole tarkoitettu käytettäväksi paineellisille kaasuille, vesikiertoinen järjestelmä pitää testata vedellä. HUOM! Jos järjestelmää ei ole koeponnistettu ohjeen mukaisesti ja dokumentoidusti, Itula ei vastaa mahdollista vuodoista tai niistä johtuvista kustannuksista! 4.2 Paneelin kiinnitystarvikkeet ja kannakointi ItuGraf Slim -paneelin suosituskannakemäärät takaavat paneelille turvallisen ja siistin asentamisen eri kannakointitavoilla. Leveät paneelit kannakoidaan katosta säädettävällä teräsvaijerilla. Paneelien oma massa kannakoidaan aina suoraan paneelissa olevien kannakointipisteiden kautta. Paneelien kannakointipisteet on esitetty kuvissa 3, 4 ja 5. Paneeleita ei saa jättää alakattorakenteen varaan ilman omaa kannakointia. Paneeleiden kytkemisessä verkostoon on käytettävä Itulan hyväksymiä letkuja ja liittimiä. HUOM! Kannakointi on tehtävä mahdollisimman kohtisuoraan ja kannakkeiden tulee olla linjassa keskenään, jotta lämpöpiteneminen olisi mahdollista ja paneeli pitää asemansa käytön aikana.

9 : käsittely-, asennus- ja huolto-ohjeet I 10 Kuvaus Merkki Mitta Mitta Leveys B Pituus L Etäisyys paneelin päädystä A 345 Kiinnityskohtien välinen etäisyys paneeleissa joiden pituus on B (L-2*a)/2 (L-3*a)/ mm Kiinnityskohtien välinen etäisyys C Kannakkeiden määrä Pituus Leveys Kuva 3: ItuGraf Slim 1195mm, pituuksien 1790mm 2390mm kannakointi

10 : käsittely-, asennus- ja huolto-ohjeet I 11 Kuva 4: ItuGraf Slim 1195mm, pituuden 2990mm kannakointi Kuva 5: ItuGraf Slim 895mm, pituuksien 1790mm-2990mm kannakointi

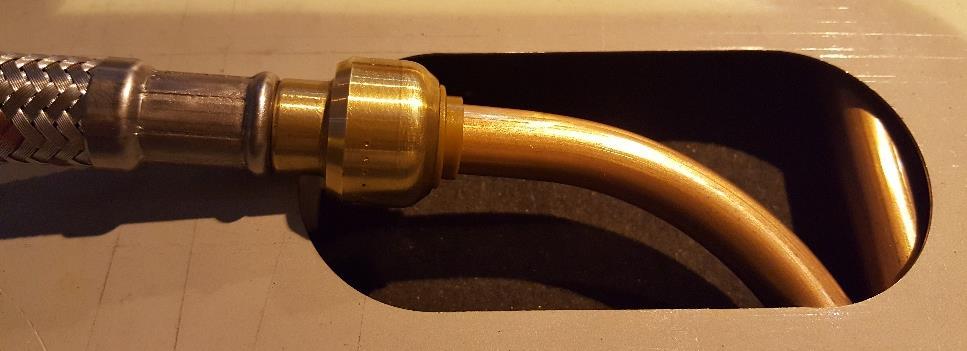

11 : käsittely-, asennus- ja huolto-ohjeet I Alakatot Integroitaessa paneelit alakattoon on asennuksessa ja alakattoristikkoon sovittamisessa noudatettava alakattotoimittajan ohjeita. Alakattoasennuksissakin paneelit kannakoidaan katosta. Näin paneelin paino ei lepää alakatossa. HUOM! Paneeleita ei saa jättää alakattorakenteen varaan ilman omaa kannakointia. 4.4 Paneelien putkikytkennät Kytkettäessä paneeleja verkostoon käytetään usein asennusta helpottavia joustavia liitäntäletkuja pistoliittimellä. Asennettaessa on huolehdittava, että letkut eivät taitu tai kierry. Letkuliitoksia kiristettäessä liitettävät pinnat on pidettävä suoraan toisiaan vasten. Mikäli joustavaa letkua ei käytetä, tulee kupariputkeen liittää putki tai venttiili erityistä huolellisuutta noudattaen. Menetelmän on oltava tulityövapaa. Kuva 6: ItuGraf Slim paneelin kytkentä Tucain pikaliittimellä

12 : käsittely-, asennus- ja huolto-ohjeet I PUHDISTUS JA HUOLTO Paneelin yläpinta Yläpinnan puhdistus imuroimalla ja pyyhkiminen kostutetulla liinalla Paneelin alapinta ja reunat Käytä pehmeää puhdistusliinaa Vältä kovaa hankaamista Puhdista koko pinta Varmista puhdistusaineen soveltuvuus Älä käytä liuottimia sisältäviä puhdistusaineita Älä käytä happamia, emäksisiä tai hankaavia aineita Väärän puhdistusaineen käyttö voi aiheuttaa värimuutoksia ja vaikuttaa metallin suojapinnoitteeseen (sinkitykseen). Soveltuvuustesti on tehtävä tarvittaessa. Pyyhi nihkeällä (ei märällä) puhdistusliinalla (erityisesti perforoitu paneeli) Puhdista ensin yksi paneeli ja vertaa sitä viereiseen samanlaiseen huomataksesi mahdolliset puhdistuksen aiheuttamat muutokset paneelipinnassa Puhdistustulos saattaa vaihdella sileäpintaisen ja perforoidun paneelin välillä Pyyhi paneelipinta nihkeällä kostutetulla liinalla heti puhdistamisen jälkeen
