3 : käsittely-, asennus- ja huolto-ohjeet I 3 1. KATTOSÄTEILIJÖIDEN VASTAANOTTO 1.1 Vastaanottotarkastus Vastaanottaessaan tuotteen ostajan on huolellisesti tarkistettava, että toimitus on lähetysluettelon mukainen ja, että se on ulkoisesti vahingoittumaton. Kuljetusvahingosta tai kollien puuttumisesta on tehtävä merkintä rahtikirjaan tai vastaavaan asiakirjaan. Allekirjoita rahtikirja vasta tarkastuksen jälkeen. HUOM! Mikäli vauriota ei ole merkitty rahtikirjaan, se voi johtaa reklamaation hylkäykseen! 1.2 Toimituksen purkaminen Tavaran purkamisen vastuu ja rahdinkuljettajan kanssa sovittujen toimitusaikojen tulee sisältää riittävästi aikaa, jotta saadaan järjestettyä henkilöstö ja välineet turvallista purkua varten. Purkuvaiheessa yksiköt tulee säilyttää omissa pakkauksissaan. Vahinkojen välttämiseksi tulee noudattaa ehdotonta tarkkuutta nostoköysien ja tukipisteiden sijoittamisessa niille osoitettuihin paikkoihin. Sopivalla ristipalkilla ja nostoköysillä varustettu kiinteä tai liikkuva nosturi takaa nopean, turvallisen ja riskittömän yksiköiden purkamisen.

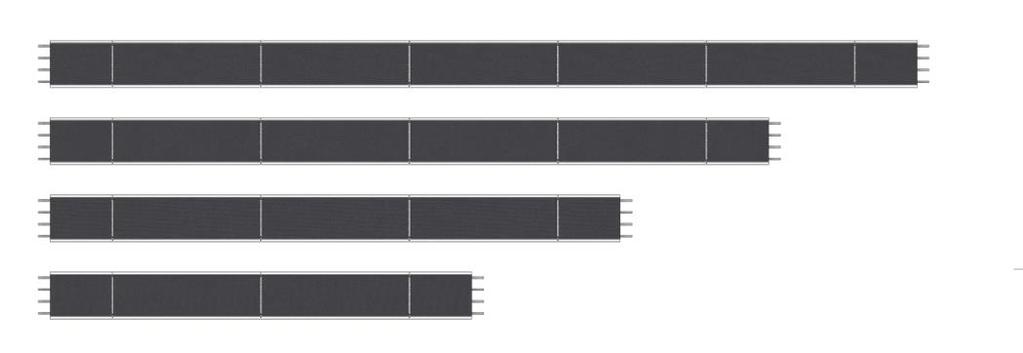

4 : käsittely-, asennus- ja huolto-ohjeet I 4 2. KATTOSÄTEILIJÖIDEN KÄSITTELY JA SÄILYTYS 2.1 Kattosäteilijöiden käsittely Yksittäisten kattosäteilijöiden suuren koon takia on erityisen suositeltavaa, että tuotteiden kaikissa käsittelyvaiheissa noudatetaan erityistä huolellisuutta ja tarkkaavaisuutta. Purettaessa kattosäteilijät pakkauksesta tulee niitä kantaa sivuttain taipumien estämiseksi. Kattosäteilijöitä kannettaessa on varottava aiheuttamasta niihin vääntävää kuormitusta. 2.2 Kattosäteilijöiden varastoiminen Vastaanottajan vastuulla on suojata tuotteet työmaalla sään vaikutuksilta ja ilkivallalta. Kattosäteilijät tulee aina suojata säästä johtuvia ääriolosuhteita vastaan, ja ne on varastoitava vaakatasossa kuivassa tilassa. 3. KATTOSÄTEILIJÖIDEN MITAT 3.1 Pituudet ja leveys ItuString-kattosäteilijä on saatavilla standardimitoissa 3, 4, 5 ja 6 metrisenä. Pidempiä säteilypaneeleita saadaan yhdistämällä erikokoisia kattosäteilijöitä. Kattosäteilijöiden leveys on 320 mm. Vakioväri on RAL Pyynnöstä kattosäteilijöistä on saatavilla myös erikoispituuksia ja -värejä. 6 m 5 m 4 m 3 m Kuva 1: ItuString -kattosäteilijöiden vakiopituudet

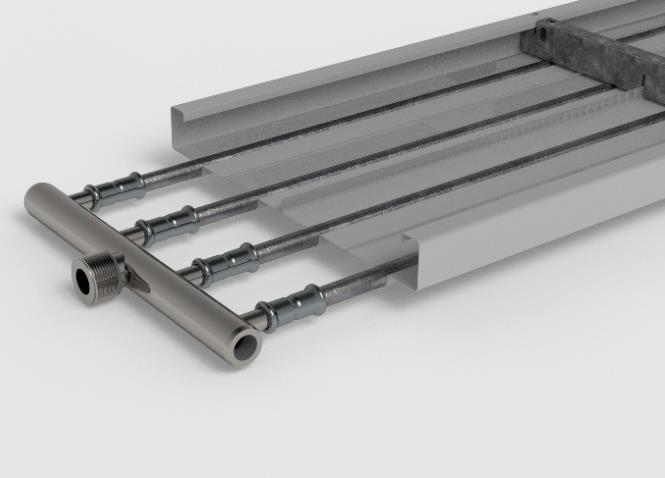

5 : käsittely-, asennus- ja huolto-ohjeet I 5 4. ASENNUS- JA KIINNITYSTAVAT 4.1 Kattosäteilijöiden asennus Itula tarjoaa ItuString-kattosäteilijälle valmiita asennuskokonaisuuksia. Yksittäisiä kattosäteilijöitä voidaan yhdistää puristusliittimin. Kattosäteilijöihin asennettavat jakotukit ovat sinkittyjä. Kattosäteilijät voidaan kiinnittää suoraan ripustustangostaan, joka on liitetty kiinteään kehikkoon. Jos useita kattosäteilijöitä liitetään rinnakkain, ripustustanko kiinnitetään kannatinpalkkiin, joka puolestaan kiinnitetään kattoon kahdesta kohdasta. Kuva 2: Jakotukki liitetty puristusliittimillä Kuva 3: Yksittäiset kattosäteilijät yhdistetty puristusliittimillä Kannatinpalkkien lukumäärä per moduuli 3000 mm mm mm mm 3 Kiinnityssarjat per kannatinpalkki Tyyppi Määrä Kiinnityspisteiden välinen etäisyys 2 ItuString-kattosäteilijää vierekkäin ItuString-kattosäteilijää vierekkäin ItuString-kattosäteilijää vierekkäin 2 768

6 : käsittely-, asennus- ja huolto-ohjeet I 6

7 : käsittely-, asennus- ja huolto-ohjeet I Kiinnitystavat Kattosäteilijöiden kiinnitystapa valitaan kattorakenteen mukaa. HUOM! Kannakointi on tehtävä mahdollisimman kohtisuoraan ja kannakkeiden tulee olla linjassa keskenään, jotta lämpöpiteneminen olisi mahdollista ja paneeli pitää asemansa käytön aikana. Kattosäteilijöiden kannakoinnin ja kytkennän jälkeen kattosäteilijät on koeponnistettava valvotusti ja dokumentoidusti. Koska kaikkia toimitettuja komponentteja ei ole tarkoitettu käytettäväksi paineellisille kaasuille, vesikiertoinen järjestelmä pitää testata vedellä. HUOM! Jos järjestelmää ei ole koeponnistettu ohjeen mukaisesti ja dokumentoidusti. Itula ei vastaa mahdollista vuodoista tai niistä johtuvista kustannuksista! 4.3 Tarvikkeet Jakotukit

8 : käsittely-, asennus- ja huolto-ohjeet I Eristevaihtoehdot Mineraalivilla λ=0.040 W/mK, paksuus 40 mm, paloluokitus A1 Huovalla päällystetty mineraalivilla λ=0.032 W/mK, paksuus 40 mm, paloluokitus A2-S1 Alumiinifoliolla päällystetty lasivilla λ=0.043 W/mK, paksuus 40 mm, paloluokitus A1 Kostean tilan XPS eriste, λ=0.035 W/mK, paksuus 40 mm, paloluokitus F. Ylin käyttölämpötila 85 C. 5. HUOLTO JA PUHTAANAPITO Järjestelmään suoritettavat huoltotoimenpiteet ovat hyvin minimaaliset. Mikäli kattosäteilijöissä havaitaan ulkoisia vaurioita, putkisto tulee tarkastaa vuotojen varalta. Kattosäteilijän yläpinnalle kertyvä huonetilapöly voidaan imuroida teollisuusimurilla. Jos imurointi ei riitä, kattosäteilijät voi pyyhkiä kostealla puhdistusliinalla. Vältä hankaavia puhdistusaineita paneelin säteilypinnan puhdistuksessa. Säännöllinen puhdistusveden vaihto auttaa välttämään puhdistuksessa mahdollisesti tulevia jälkiä. 6. TAKUU Itula Oy myöntää tuotteilleen 24 kuukauden takuun toimituspäivästä lukien. Myyjän tulee harkintansa mukaan korjata, vaihtaa tai hyvittää viallinen tuote tai sen osa. Ennen korjaustoimenpiteisiin ryhtymistä osapuolten on keskenään sovittava virheen korjaamisen menettelytavasta ja kustannuksista. Myyjän koko vastuu tuotteessa olevasta virheestä on rajoitettu virheellisen tuotteen verottomaan arvoon. Myyjä ei vastaa vioista, jotka ovat aiheutuneet väärästä varastoinnista, väärästä käytöstä, väärästä asentamisesta, puutteellisesta huollosta, väärästä korjauksesta, väärinkäytöksistä, laiminlyönneistä, onnettomuuksista tai muista ulkopuolisista syistä, jotka eivät johdu myyjästä. Myyjän vastuu ei koske tavaran normaalia kulumista, huononemista tai ulkopuolisista syistä johtuvia vahinkoja.
