LÄMMITYS- JA JÄÄHDYTYSPANEELIJÄRJESTELMÄ ItuGraf

Transkriptio

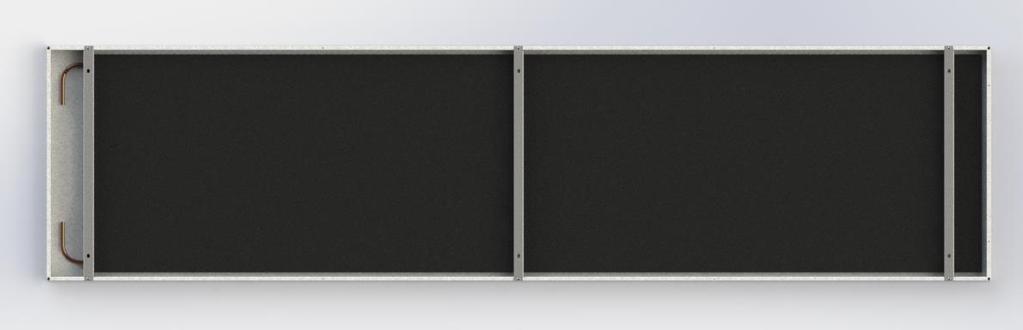

1 1 LÄMMITYS- JA JÄÄHDYTYSPANEELIJÄRJESTELMÄ ItuGraf 1-piirisessä ItuGraf -grafiittipaneelissa on 10mm kuparinen virtausputki yhdessä grafiittikerroksessa. 2- piirisessä ItuGraf -grafiittipaneelissa on 10mm virtausputket kahdessa eri grafiittikerroksessa, joista alempi kerros on jäähdytykseen ja ylempi lämmitykseen. Paneelin peltikasetti on muotoiltua teräslevyä, saatavana joko sileäpintaisena tai perforoituna. Paneelit ovat maalattavissa RAL -sävyihin (standardina RAL 9016). Paneeleihin saa myös yläpuolisen eristeen. Paneeleissa on optimoitu maksimaalinen lämmönsiirto pinta-alaneliötä kohden sekä lämmityksessä, että jäähdytyksessä. Jäähdytysteho (dt10 K = meno/paluuveden keskilämpötila miinus haluttu ilmanlämpötila) on 135 W paneelineliömetriä kohti koko paneelin pinta-alalta. Jäähdytystehot saavutetaan turbulenttisella virtaamalla paneelin läpi (kts. raja-arvot sivulta 5), joka johtaa vesipuolen dt:hen 2-3 astetta. ItuGraf -paneeleita saa vakioleveydellä 595mm. Vakiopituudet ovat 590mm, 1190mm, 1790mm, 2390mm ja 2990 mm. Paneelit kannakoidaan katosta teräsvaijereilla. Säteilijät pituuteen 2390mm asti kannakoidaan neljällä kannakkeella, ja 2990mm paneelit kannakoidaan kuudella kannakkeella. Paneeli on CE-merkitty ja sille on pyydettäessä saatavana DoP suoritustasoilmoitus. Paneelien kuljetuskestävyys on testattu Lansmont tärypöydän aikaansaamalla tärytyksellä 5-40 Hz taajuussykleissä 2 tunnin ajan, joka vastaa km kuorma-autokuljetusta. ItuGraf paneelien varastointi: Kuiva tila vähintään + 0 C pitempiaikaisessa säilytyksessä, lyhyt aikaisesti kuiva ulkotila.

2 2 TEKNISET TIEDOT Lämmitys ja jäähdytystehot ylilämpötilan/alilämpötilan funktiona paneelikoottain. Ylilämpötila on paneelin meno ja paluuveden keskiarvon ero huonetilan mitoituslämpötilaan ( + ). Alilämpötila on paneelin meno ja paluuveden keskiarvon ero huonetilan mitoituslämpötilaan ( - ). JÄÄHDYTYSTEHOTAULUKKO W LT-ERO C 595x x x x x2990 ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= T ali = (t p + t m ) 2 t i

3 3 LÄMMITYSTEHOTAULUKKO W LT-ERO C 595x x x x x2990 ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= ΔT= T yli = (t p + t m ) 2 t i

4 PAINEHÄVIÖ [kpa] 4 PAINEHÄVIÖTIEDOT Painehäviötiedot on esitetty seuraavassa kaaviossa paneelikoottain virtaaman funktiona ITUGR PAINEHÄVIÖ Huom! Virtaaman on oltava turbulenttinen, jotta taulukon lämmitys/jäähdytysteho toteutuu ,001 0,015 0,02 0,025 0,03 0,035 VIRTAAMA [l/s] Pituus

5 Virtaama [l/s] 5 Turbulenttinen virtaama savutetaan seuraavilla virtaamilla lämpötilan funktiona. 0,025 Minimivirtaama lämpötilan funktiona (Re>2300) 0,02 0,015 0,01 0, Lämpötila[ C] Suunnittelussa huomioitavia asioita: yläpuolista eristettä ei suositella, kun paneeleita käytetään jäähdytykseen paneelit kannattaa sijoittaa tilaan mahdollisimman tasaisesti ja painottaa sijoittelua ikkunoiden ja ulkoseinien lähelle paneelijäähdytys on kuivajäähdytystä ja tarvitsee kastepisteautomatiikan korkein sallittu menoveden lämpötila on 55 astetta (korkeammat lämpötilat varmistettava tehtaalta) korkein sallittu käyttöpaine on 16 bar suunniteltaessa paneeleita normaaleille huonekorkeuksille (alle 3m), tulisi paneelin keskilämpötilan olla alle 45 astetta säteilyepäsymmetrian välttämiseksi

6 6 YLEISIMMÄT KYTKENTÄTAVAT

7 7 YLEISIMMÄT KYTKENTÄTAVAT

8 8 KANNAKOINTI Paneelit kannakoidaan katosta teräsvaijereilla. Säteilijät pituuteen 2390mm asti kannakoidaan neljällä ja 2990mm paneelit kuudella kannakkeella. Ripustettaessa paneelit vapaasti roikkumaan, tai yhdistettäessä ne alakattorakenteen osaksi, kannakoinnissa käytetään säädettävää vaijerikannaketta, ketjukannaketta ja palomieshakoja tai vanttiruuvisäätöä. Paneelien oma massa kannakoidaan paneelien jäykistetangoissa tai reunapellissä olevien kannakointipisteiden kautta. Paneeleita ei saa jättää alakattorakenteen varaan ilman omaa kannakointia. Paneelit saadaan helposti kattopintaan (esim. betonilaatta) kiinni ItuGraf -pintakannakkeella. Upotettaessa paneelit esimerkiksi levykattoon suositellaan käytettäväksi ristikoolausta, johon varataan paneelien levyiset (noin 610 mm) ja noin 50 mm syvyiset koolausvälit. Kiinnitys voidaan toteuttaa peltikiinnikkeillä paneelien reunasta. Ristikoolaus helpottaa syöttöletkujen asennusta. Kannakointi Malli Kuvaus mm A leveys 595 B pituus C korkeus 47 h etäisyys päädystä 106 i kiinnityskohtien etäisyys (B-2*h)/2 j kiinnityskohtien etäisyys 468 Kannerimojen määrä on 2 kpl pituuksissa ja 3 kpl pituuksissa ItuGraf paneelien varastointi: Pidempiaikaisessa säilytyksessä tilan on oltava kuiva ja lämpötilan vähintään + 0 ⁰C, lyhytaikaisessa säilytyksessä riittää kuiva ulkotila.

9 9 Mallityöselitys 1-piirisessä ItuGraf -grafiittipaneelissa on 10mm kuparinen virtausputki yhdessä grafiittikerroksessa. Paneelin peltikasetti on muotoiltua teräslevyä, saatavana joko sileäpintaisena tai perforoituna. Paneelit on maalattavissa RAL-sävyihin (standardina RAL 9016). Paneeleihin saa myös yläpuolisen eristeen. 2-piirisessä ItuGraf -grafiittipaneelissa on 10mm virtausputket kahdessa eri grafiittikerroksessa, joista alempi kerros on jäähdytykseen ja ylempi lämmitykseen. Paneelien peltikasetti on muotoiltua teräslevyä, saatavana joko sileäpintaisena tai perforoituna. Paneelit on maalattavissa RAL -sävyihin (standardina RAL 9016). Paneeleihin saa myös yläpuolisen eristeen. Paneeleissa on optimoitu maksimaalinen lämmönsiirto pinta-alaneliötä kohden sekä lämmityksessä, että jäähdytyksessä. Jäähdytysteho (dt10 K = meno/paluuveden keskilämpötila miinus haluttu ilmanlämpötila) on 135 W paneelineliömetriä kohti koko paneelin pinta-alalta. Jäähdytystehot saavutetaan turbulenttisella virtaamalla paneelin läpi, joka johtaa vesipuolen dt:hen 2-3 astetta. ItuGraf -paneeleita saa vakioleveydellä 595mm. Vakiopituudet ovat 590mm, 1190mm, 1790mm, 2390mm ja 2990 mm. Paneelit kannakoidaan katosta teräsvaijereilla. Säteilijät pituuteen 2390mm asti kannakoidaan neljällä kannakkeella, ja 2990mm paneelit kannakoidaan kuudella kannakkeella. Paneeli on CE-merkitty ja sille on pyydettäessä saatavana DoP suoritustasoilmoitus. TUOTEKOODI LEVEYS mm ITUGRAF TEKNISET TIEDOT PITUUS mm TYYPPI 1 = lämmitys tai jäähdytys 2 = lämmitys ja jäähdytys PAINO (ilman vettä) kg TILAVUUS ITUGR V piiri 4,2 0,2 ITUGR V piiri 4,7 0,4 ITUGR V piiri 8,0 0,3 ITUGR V piiri 9,6 0,6 ITUGR V piiri 11,7 0,6 ITUGR V piiri 14,2 1,3 ITUGR V piiri 15,3 0,8 ITUGR V piiri 19,9 1,7 ITUGR V piiri 19,8 1,0 ITUGR V piiri 23,7 2,0 l
