1 Ramirent GuardLite TM KOKONAISVALTAINEN PUTOAMISSUOJAJÄRJESTELMÄ

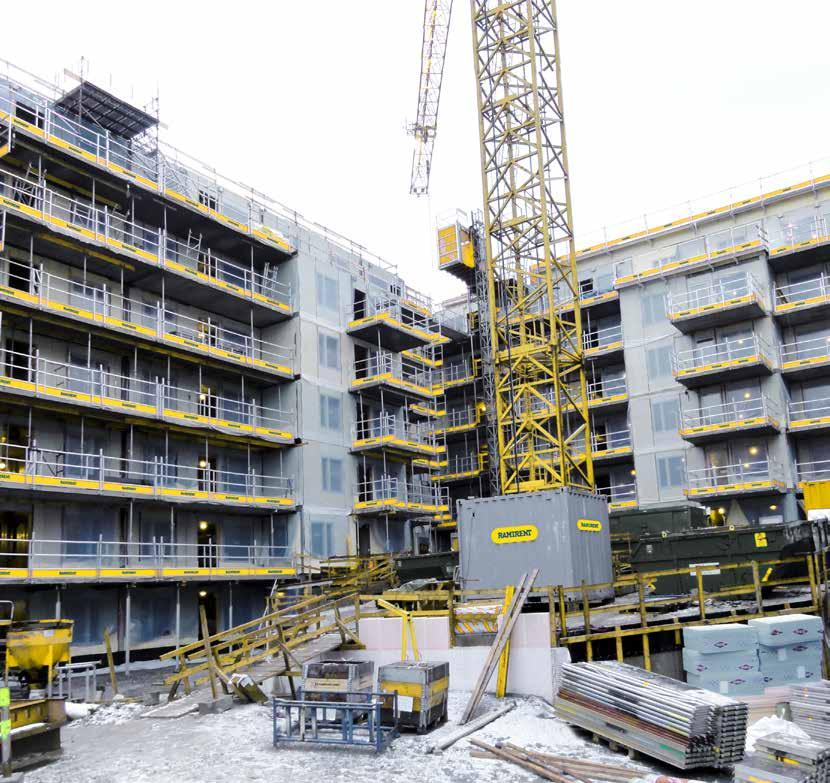

2 GUARDLITETMON HELPOIN TAPA TOTEUTTAA ERINOMAINEN PUTOAMISSUOJA- JÄRJESTELMÄ Innovatiivinen GuardLite TM ei ole ainoastaan markkinoiden kevyin vaan myös ehdottomasti turvallisin ja helppokäyttöisin putoamissuojajärjestelmä. GuardLite TM putoamissuojakaiteet on valmistettu alumiinista. Järjestelmä on erittäin helppo koota ja asentaa, ja sen ansiosta työ sujuu nopeammin sekä vaivattomammin. Putoamissuojajärjestelmä sisältää putoamissuojakaiteet ja -verkon. Varmistaakseen rakennusprojektisi turvallisuuden putoamissuoja-asiantuntijamme käyttävät BIM-mallinnusta ja laativat kokonaisvaltaisen putoamissuojajärjestelmän jo suunnitteluvaiheessa. GuardLite TM luoneet innovaattorit ovat olleet mukana uudistamassa putoamissuojateollisuutta. He ovat kehittäneet toimialaa ja testaamisen vaatimuksia sekä kriteereitä ja sen myötä olleet laatimassa alan eurooppalaista standardia. Siksi on itsestään selvää, että GuardLite TM täyttää standardin vaatimukset kirkkaasti. 2

3

4 SINUN TURVALLISUUTESI ON PROJEKTIN TÄRKEIN ASIA Hyvä turvallisuus rakennustyömaalla ei ole sattuman kauppaa. Perusteellinen suunnittelu on paras tapa ehkäistä onnettomuuksia ja vaaratilanteita. Ammattitaitomme ja työskentelytapamme takaavat, että tarpeenne putoamissuojaratkaisun suhteen otetaan huomioon jo suunnitteluvaiheessa. Selkeä budjetti on yksi osa sitä. Näin huolehditaan sekä henkilökunnasta että projektin taloudesta. Varhainen investointi turvalliseen työympäristöön maksaa itsensä yleensä moninkertaisesti takaisin. Käyttämämme työskentelymallin mukaan projektista laaditaan ensin riskianalyysi. Analyysin pohjalta ehdotamme soveltuvia toimenpiteitä ja toimintatapoja putoamissuojan suhteen. Käytämme muun muassa BIM-mallinnusta, jossa tietokoneen avulla testataan ja arvioidaan putoamissuojaratkaisuja. Voimme myös laatia Virtuaalisen turvakierroksen TM tietokonesimuloituun rakennusprojektiinne. Rakennustöiden aloittamisen lähestyessä autamme työympäristön dokumentoinnissa ja laadunvarmistuksessa. Suunnittelemme logistiikan, laadimme aikataulut ja koordinoimme toimitukset, jotta turvallisuustyö on koko ajan samassa tahdissa rakennustöiden kanssa. 4

5 1 PROSESSIKUVAUS RISKIANALYYSI Fokus putoamisriskissä: Henkilö ja materiaali 5 LOGISTIIKKASUUNNITELMA Tarpeet, kustannukset, aika MENETELMÄ- VALINTA Vältä Ehkäise Lievennä PIIRROS/ BIM-MALLI 2D, 3D, 4D VIRTUAALINEN TURVAKIERROS TM Varmistetaan työturvallisuus 5

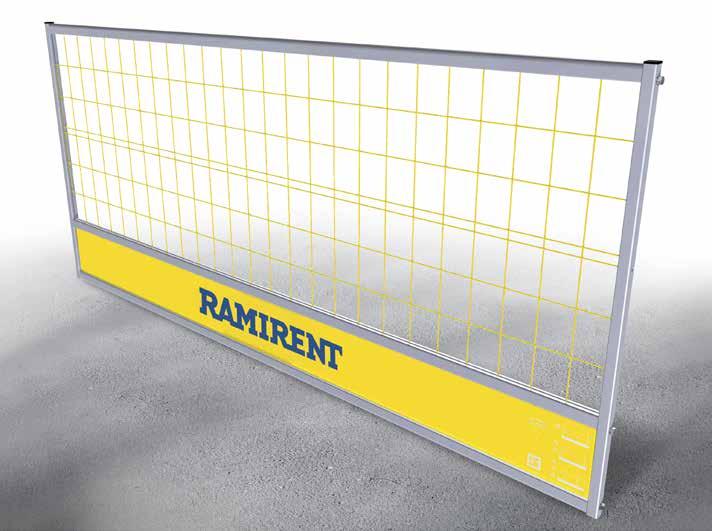

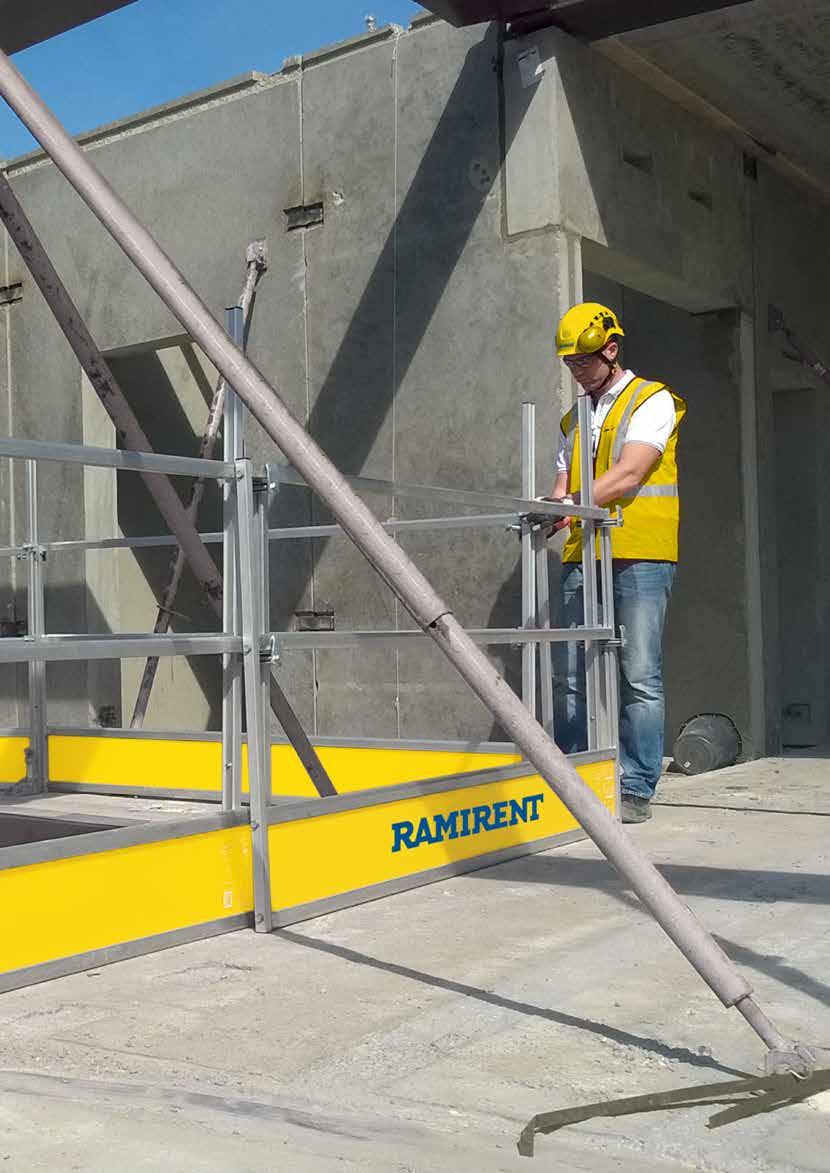

6 SUOJAKAIDEPANEELI GuardLite -suojakaidepaneelin avulla luodaan helposti turvallinen ja vakaa putoamissuoja, ja samalla taataan asentajille ergonomisempi työympäristö. Itse suunnittelemiemme vahvojen alumiiniprofiilien ansiosta suojakaidepaneeli on erittäin kevyt: kevyin versio vain 9,9 kg. Paneelien moduulirakenteen ansiosta kykenemme minimoimaan tuotteen ympäristövaikutukset, koska paneeleita on helppo kunnostaa ja kierrättää. Moduulirakenne mahdollistaa myös paneelien muokattavuuden juuri teidän rakennusprojektinne tarpeiden mukaan. Suojakaidetta on saatavilla kahtena standardiversiona. Suojakaidepaneeli R, jossa on yksi keskikaide, täyttää EN luokan A vaatimukset. Suojakaidepaneeli M, jossa keskikaide on vaihdettu teräsverkkoon, täyttää EN luokkien A, B ja C vaatimukset. Suojakaidepaneelit toimitetaan kätevässä kuljetushäkissä lue lisää sivulta 9. EN luokat A, B, C Saatavana pituuksissa 2,5 m, 1,7 m ja 1,2 m Paneeli R 2,5 m: 9,9 kg Paneeli M 2,5 m: 11,5 kg Patentoitu, mallisuojattu Moduulirakenne Helppo kunnostaa Korroosionkestävä Kierrätettävä 6

7 SUOJAKAIDEPANEELI R Paino: 9,9 kg SUOJAKAIDEPANEELI M Paino: 11,5 kg 7

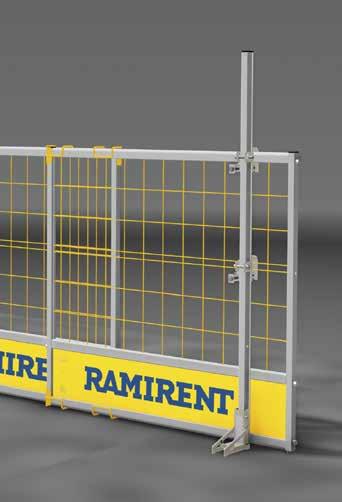

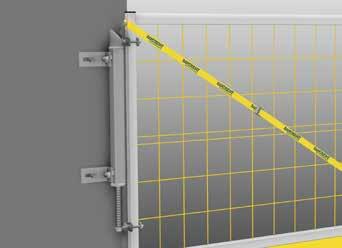

8 HISSIKUILUPORTTI GuardLite -hissikuiluporttia käytettäessä ei tarvitse enää pelätä sitä, että tilapäiset aukkokohdat putoamissuojassa eivät sulkeutuisi saranan ruostumaton jousi varmistaa sulkeutumisen. Lisätarvikkeena on saatavilla myös itseaktivoituva lukitusosa, jota voi turvallisuuden maksimoimiseksi täydentää riippulukolla esimerkiksi ennen kuin hissikuiluun on rakennettu alustaa. Sarana on muotoiltu siten, että portti kohoaa lattiapinnasta avattaessa eikä näin osu pinnan mahdollisiin epätasaisuuksiin. Portti toimii sekä oikea- että vasenkätisenä, ja sen kiinnittäminen on helppoa ja nopeaa. Sarana kiertyy kahteen suuntaan, joten sen voi kiinnittää aukkoon vaaka- tai pystysuoraan esimerkiksi syvennykseen. Hissikuiluporttia toimitetaan Paneeli R- ja Paneeli M-versiona. EN luokka A Paino: 12,2 kg Mallisuojattu SUOJAKAIDEPANEELI FLEXI Suojakaidepaneeli on helppo asentaa erimittaisiin kohteisiin (parvekkeet tai ahtaat tilat). Se yksinkertaisesti sovitetaan oikeaan kokoon. Säätö on portaaton ja vaihteluväli cm. Paneeli lukitaan oikeaan asentoonsa kiristämällä pidikkeet suojakaidetolppaan. Flexi-suojakaidepaneelia toimitetaan Paneeli R- ja Paneeli M -versiona. EN luokka A Paino: M 14,6 kg, R 13,4 kg Mallisuojattu 8

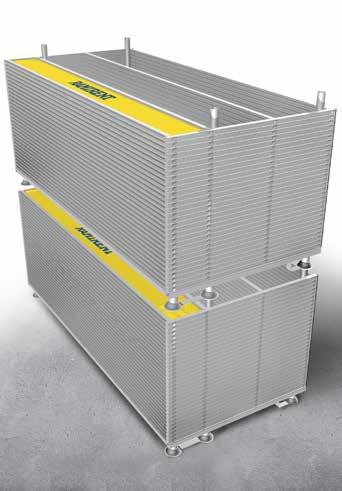

9 PANEELILAATIKKO Paneelilaatikko helpottaa GuardLite suojakaidepaneelien varastointia, kuljetusta ja käsittelyä. Laatikossa on nostolenkit ja sitä voi käsitellä myös haarukkatrukilla. Tukiputket ovat irrotettavia, minkä ansiosta laatikoita voi pinota ja varastoida erittäin tilatehokkaasti. Suojakaidepaneeleita voi pinota laatikoissa vaaka- tai pystyasentoon. Päällekkäin voi pinota enintään kolme täyttä laatikkoa. Paneelilaatikot sopivat myös GuardLite Maxi -putoamissuojapaneeleille ja SafePass kevyen liikenteen aidoille. Paino: 58 kg Lisätarvike SUOJAKAIDETOLPPA Suojakaidetolpan mukautuvuus on GuardLite -järjestelmän avaintekijöistä. Kaiteenpidikkeitä voi säätää korkeussuunnassa. Ei tarvetta jatkopaloille - 1,55 metrin vakiotolppa jokaiseen asennukseen. Tolpan alumiiniprofiilin voi kiinnittää ankkuriprofiileihin sekä nelikulmaisiin ja pyöreisiin kiinnityskappaleisiin, ja se on yhteensopiva myös telineliitäntöjen kanssa. Tolpan kaiteenpidikkeiden ansiosta paneelit voi lukita kiinni mutterinvääntimen avulla. Näin järjestelmä saadaan lujemmaksi ja turvallisemmaksi, ja samalla estetään asiattomilta mahdollisuus siirtää kaiteita pois. Passiivinen GuardLock-lukitus napsahtaa automaattisesti kiinni GuardLite -suojakaidekiinnikkeeseen ja varmistaa lukituksen. EN luokat A, B ja C Paino: 4 kg Patentoitu, mallisuojattu Kierrätettävä 9

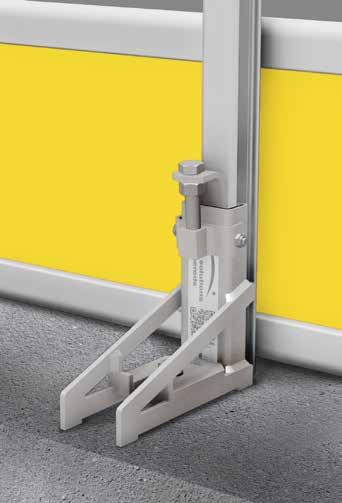

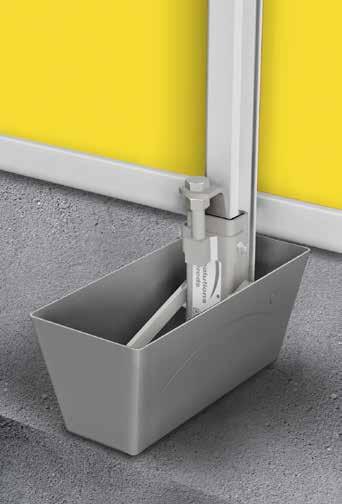

10 PINTA-ASENTEINEN JALKA Tavallisinta suojakaidekiinnikettämme käytetään holvin pinnassa. Kiinnityslevyn kaksivaihemuotoilun ansiosta kiinnikkeessä voi käyttää erimittaisia ja -tyyppisiä ruuveja. Kiinnityslevyn mataluus minimoi kiinnitysruuvin momentin, mikä mahdollistaa lyhyempien ja taloudellisempien ruuvien käytön. Kiinnikkeen mukana tuleva GuardLite -aktiivilukitus takaa suojakaiteen tukevan kiinnityksen. EN luokka A Paino: 1,5 kg Patentoitu, mallisuojattu VALUSUOJA Valusuojaa käytetään yhdessä GuardLite TM -pinta-asenteisen kiinnikkeen kanssa suojaamaan kiinnikettä päällevalettaessa ja tasoitettaessa. Kestää jopa 100 mm päällevalun. Tuotteen voi luonnollisesti käyttää uudelleen. Lisätarvike Paino: 0,2 kg 10

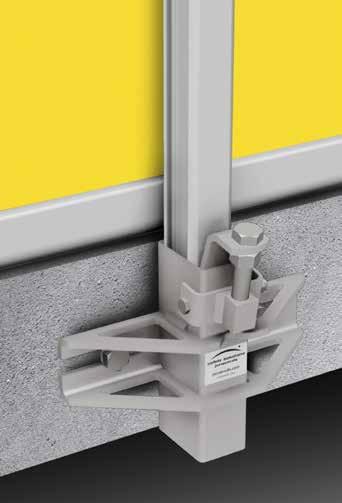

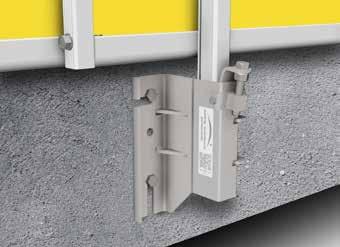

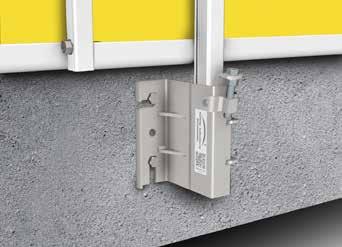

11 PARVEKEKIINNIKE GuardLite -parvekekiinnikkeen avulla voi tehostaa putoamissuojien kiinnitystä parvekkeilla. Ruuvien c/c-etäisyys voi vaihdella välillä mm, minkä ansiosta voidaan käyttää pysyville parvekekaiteille tarkoitettuja kiinnityspisteitä. Ruuviuran muodon ansiosta kiinnikkeen voi helposti kiinnittää esiasennettuihin kiinnitysruuveihin jättäen kädet vapaiksi asennusta varten. GuardLite -parvekekiinnikettä voi luonnollisesti käyttää myös holvinreunoissa tai seinissä. Kiinnikkeen mukana tuleva GuardLite -aktiivilukitus takaa suojakaiteen tukevan kiinnityksen. EN luokka A Paino: 1,4 kg Mallisuojattu PYSTYKIINNIKE Pystykiinnike on hyvä valinta, kun suojakaide ei saa tulla holvin päälle. Kiinnikkeeseen voi ripustaa kaksi paneelia limittäin ilman että ne työntyvät reunan yli. Ruuvilovien muotoilun ansiosta ruuvit voi esiasentaa ja sitten helposti kiinnittää kiinnikkeeseen. Lovien ansiosta kiinnike on helposti irrotettavissa sivusuunnassa, mikä on etu ulkoseiniä kiinnitettäessä. XL-pystykiinnikkeessä on pidempi c/c-etäisyys kiinnitysruuveille. Se soveltuu hyvin tilanteisiin, joissa tarvitaan matalampia kuormituksia. Kiinnikkeen mukana tuleva GuardLite -aktiivilukitus takaa suojakaiteen tukevan kiinnityksen. EN luokka A Paino: 2,1 kg, XL 2,5 kg Mallisuojattu 11

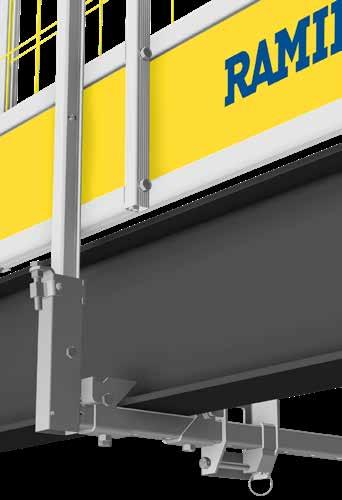

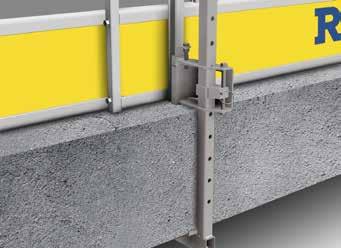

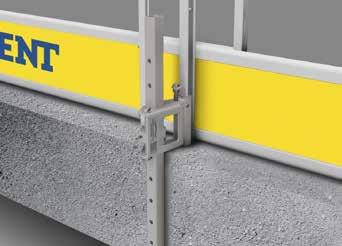

12 PURISTETTAVA KIINNIKE Monipuolinen suojakaidekiinnike, jonka voi asentaa sekä holvin reunaan että seinän yläosaan. Puristin on markkinoiden vahvin ja nopein. Karkeasäätö tehdään jousitetun sokan avulla ja kiinnitys viimeistellään mutterinvääntimellä. Kiristysruuviin pääsee käsiksi kahdesta suunnasta, joten tolpan sijainnin voi valita esim. yläseinämän sisä- tai ulkopuolelle ilman, että puristimen kiristäminen vaikeutuu. Kiinnikkeen mukana tuleva GuardLite -aktiivilukitus takaa suojakaiteen tukevan kiinnityksen. Puristinta on kahta kokoa: Asennukseen mm ja XL-versio mm. EN luokka A Paino: 5,9 kg, XL 6,9 kg Mallisuojattu TERÄSPALKKIPU- RISTIN XL XL-puristin, kiinnitys yksinkertaisella laippakahvalla. Suojakaiteen sijoitus säädettävissä 410 mm päähän pilarista. Mallisuojattu EN luokka A Paino: 8,2 kg 12

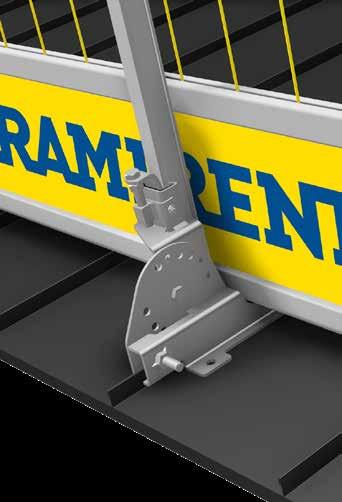

13 PELTISAUMAKIINNIKE Käytetään kiinnitettäessä suojakaidetta saumattuun peltikattoon. Kiinnike puristetaan kiinni peltisaumaan ainoastaan kahdella ruuvilla. Kiinnikkeen ontelomainen rakenne mahdollistaa hyvän pidon kattopeltiä vahingoittamatta. Kiinnitettäessä kaltevaan kattoon kiinnikkeen voi kääntää sopivaan kulmaan sen voi asentaa kohtisuoraan asentoon jopa 60 kaltevalle katolle. Kulmaa pystyy muuttamaan nopeasti löysäämällä ruuvia. Kaikki ruuvit ovat säädettävissä mutterinvääntimellä, ja hylsykoko 18 on täsmälleen sama kuin muissakin GuardLite -kiinnikkeissä. Peltisaumakiinnikkeen mataluus mahdollistaa suojakaiteiden asennuksen yhä alemmas kohti saumaa, ja näin minimoidaan työkalujen ym. putoamisriski alas katolta. Kiinnikkeen mukana tuleva GuardLite -aktiivilukitus takaa suojakaiteen tukevan kiinnityksen. Mallisuojattu EN luokat A, B Paino: 3,7 kg Voidaan asentaa c/c-väliin 2,4 m asti JULKISIVUKIINNIKE Pystypalkki asennetaan julkisivuun, holvin reunaan tai pilariin, kun on saatava holvi- tai kattopinta vapaaksi. Kiinnikkeessä on portaaton säätö, ja sitä voi käyttää jopa 800 mm ulkonemaan. Palkissa on viivain, jonka avulla pylväspidikkeen voi sijoittaa oikeaan kohtaan jo maassa, jolloin minimoidaan kallista aikaa. Avaimenreikätoiminto helpottaa asennusta, kun ruuvit voi esiasentaa ennen kiinnikkeiden kiinnittämistä. Kiinnikkeen mukana tuleva GuardLite -aktiivilukitus takaa suojakaiteen tukevan kiinnityksen. EN luokka A Paino: 5,9 kg Mallisuojattu 13

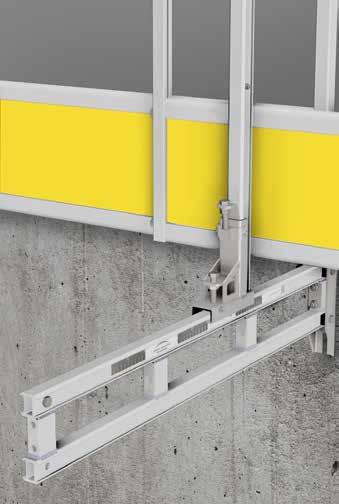

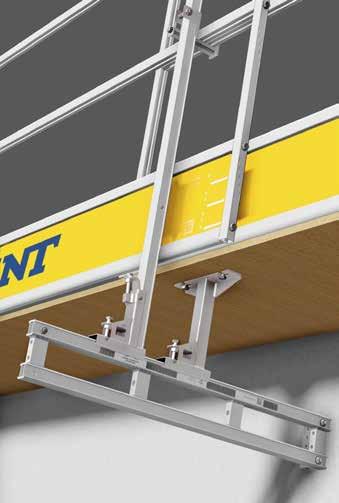

14 RÄYSTÄSKIINNIKE Räystäskiinnikkeen portaattomat säätömahdollisuudet tekevät asennuksesta helpon ja joustavan. Palkissa olevan viivaimen ansoista kaikki kiinnikkeet voi kiinnittää jo maassa ja siten minimoida asennusajan ylhäällä. Julkisivuun tai kattotuolin jalkaan tukemiseen ja kiinnittämiseen ei tarvita mitään lisätarvikkeita. Jos palkkia ei voi tukea julkisivuun tai kattotuolin jalkaan tai jos katon ulkonema on suuri, kannattaa käyttää lisäksi räystästukea. Kiinnikkeen mukana tulee GuardLite -aktiivilukitus. EN luokka A, B, C Paino: 6,7 kg Mallisuojattu PÄÄTYKIINNIKE Anna suojakaiteen olla paikallaan kattorakenteen valmistuessa ja jätä sitten paikalleen ponttipelti, jota voi hyödyntää myöhemmin esim. kattoremontin yhteydessä. Ponttipellissä on kaksi kierreholkkia, mikä takaa turvallisemman kiinnityksen ja siten entistä vankemman suojakaiteen. Palkin voi kiinnittää ponttipeltiin ennen ruuvien kiristämistä, mikä tekee asennuksesta helppoa ja ergonomista kädet ovat vapaat mutterinvääntimen käyttöön eikä kiinnikkeestä tarvitse pitää seisten kiinni. Mukana tulee GuardLite -aktiivilukitus. EN luokka A Paino: 6,7 kg Mallisuojattu 14

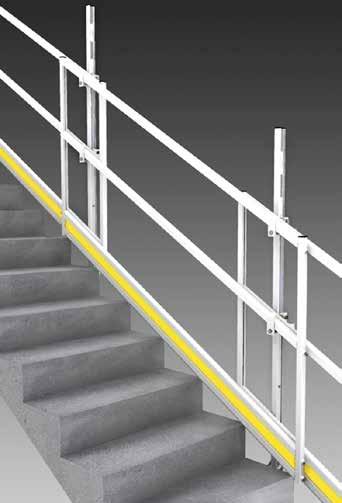

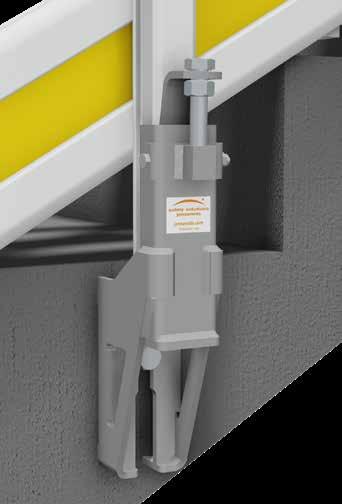

15 PORRASKIINNIKE Porraskiinnike on suunniteltu siten, että sen voi ruuvata kiinni pysyvälle porraskaiteelle tarkoitettuihin kiinnityskohtiin. Kiinnityslevyn aukkojen ansiosta voidaan käyttää erikokoisia ja -tyyppisiä kiinnitysruuveja. Aukot helpottavat myös asennusta, koska kiinnitysruuvit voidaan esiasentaa ennen kiinnikkeen kiinnittämistä. Mukana tuleva GuardLite -aktiivilukitus takaa suojakaiteen tukevan kiinnityksen. EN luokka A Paino: 1,9 kg Mallisuojattu SUOJAKAIDEPANEE- LI PORRAS Erityisesti portaita varten kehitetty suojakaide. Rakennettu samalla tavoin kuin standardikaiteemme; erittäin kevyistä alumiinimoduuleista. Kaiteen kaltevuus on 30 astetta, mutta se toimii myös muilla kaltevuuksilla. Kaide on helppo ripustaa suojakaidetolppaan, ja se on nopeasti lukittavissa säädettävien kaidepidikkeiden avulla. Jalkalista integroitu kaiteeseen. EN luokka A Paino: 8,5 kg 15

16 GUARDLITE HUOMISEN PUTOAMISSUOJAA JO TÄNÄÄN SUOJAKAIDEPANEELI R Markkinoiden kevyin keskikaiteella varustettu suojakaidepaneeli. SUOJAKAIDEPANEELI M Suojakaidepaneeli, jonka teräsverkko takaa maksimaalisen suojan. SUOJAKAIDEPORTTI Itsestään sulkeutuva portti on helppo asentaa, ja se nousee alustasta avattaessa. SUOJAKAIDEPANEELI FLEXI Säädettävä suojakaidepaneeli. PANEELILAATIKKO SUOJAKAIDETOLPPA PINTA-ASENTEINEN JALKA VALUSUOJA GuardLite -suojakaidepaneelien helppoon varastointiin, kuljetukseen ja käsittelyyn. Monikäyttöinen 1,5 m tolppa viivaimella. Lukittava pidike paneelien turvalliseen kiinnitykseen. Tavallisin kiinnikkeemme. Voi käyttää erimittaisten ruuvien kanssa. Suojaa GuardLite pinta-asenteista kiinnikettä päällevalun ja tasoituksen aikana. PARVEKEKIINNIKE Parvekkeelle tai holvin reunaan. PYSTYKIINNIKE Käytetään silloin, kun suojakaide ei saa työntyä ylös työskentelypinnasta. Suojakaide jää holvipinnan ulkopuolelle, jättäen tilaa esimerkiksi pintatyölle. PURISTETTAVA KIINNIKE Monipuolinen suojakaidekiinnike, jonka voi asentaa sekä holvin reunaan että seinän yläosaan. Saatavana kahta kokoa. TERÄSPALKKIPURISTIN XL XL-puristin. Käytetään teräspalkeissa ja pilareissa. PELTISAUMAKIINNIKE Käytetään kiinnitettäessä suojakaidetta saumattuun peltikattoon. JULKISIVUKIINNIKE Säädettävä kiinnike suojakaiteen kiinnittämiseen esim. julkisivuun, pilariin tai holvin reunaan. RÄYSTÄSKIINNIKE Säädettävä kiinnike, joka asennetaan räystääseen tai puupalkkiin. Saatavana lisätarvikkeita erityisen ulkoneville katoille. PÄÄTYKIINNIKE Säädettävä kiinnike päätyihin. Vastakappale on myyntituote, jää katemateriaalin alle. 16

17 PORRASKIINNIKE Suunniteltu siten, että voidaan ruuvata kiinni pysyvälle porraskaiteelle tarkoitettuihin kiinnityskohtiin. SUOJAKAIDEPANEELI PORTAISIIN Suojakaide, joka on suunniteltu erityisesti portaissa käytettäväksi. Täyttää EN luokka A:n vaatimukset. GUARDLITE MAXI SEINÄKIINNIKE Seinäkiinnike ruuvataan tai hitsataan kiinni. Kapean muotoilun ansiosta voidaan jättää rakennukseen paikalleen. MAXI PILARISIVUKIINNIKE Sivukiinnikettä käytetään esim. pilarinjatkeelle, ja sen voi ruuvata tai hitsata kiinni. Saatavana vasemman- ja oikeanpuoleisena versiona. MAXI SEINÄKIINNIKKEEN KIELEKE Irralliset kielekkeet hitsataan paikalleen mieluiten jo tehtaalla asennusajan minimoimiseksi rakennuspaikalla. GUARDLITE MAXI ASENNUSTOLPPA Asennustolppa kiinnitetään hakasin kiinni pilarikiinnikkeeseen. Sen paikka on seinäelementtien välisessä liitoskohdassa. GUARDLITE MAXI SÄÄDETTAVA TOLPPA Tolppaa voi säätää sekä korkeus- että syvyyssuunnassa myös asennuksen jälkeen. Viivaimet helpottavat säätämistä. MAXI PUTOAMISSUOJAPANEELI Kevyet ja vahvat paneelit liitetään toisiinsa klikkaamalla. PUTOAMISSUOJAVERKKO VERKKOKOUKKU VERKKOKIEKKO PURISTINKIEKKO Käytetään estämään henkilöitä ja esineitä putoamasta alla olevalle tasolle. Käytetään yhdessä verkkokiekon kanssa suojaverkon erittäin nopeaan asentamiseen. Käytetään suojaverkon asentamiseen yhdessä GuardLite-verkkokoukun kanssa. Saatavilla ruuvi- ja hitsauskiinnitteisenä. > Hitsauskiekko saatavana myyntiin Vahva ja kompakti puristin, jota käytetään kiinnitettäessä verkkokiekkoa palkkeihin. 2-FIX-KIEKKO Vahva ja kompakti puristin, jota käytetään kiinnitettäessä verkkokiekkoa palkkeihin. PALKKIKIINNITYSKIEKKO Helposti asennettava kiinnike, jota käytetään verkkokiekkoa palkkeihin asennettaessa. GUARDLITETM SIDONTALIINAT Käytetään suojaverkkoa asennettaessa. Saatavana 2,5 m tai 5,0 m pituisena. > Myyntituote 17

18 EN LAATULEIMA EN on eurooppalainen standardi, joka määrittää, minkälainen ja miten testattu suojakaiteen tulee olla, jotta sen tarjoama suoja on luotettava. On tärkeää valita oikeat tuotteet oikeaan käyttökohteeseen. Muun muassa ovi- ym. aukoille sekä luokituksen mukaisille vahvuuksille on olemassa erilaisia vaatimuksia. Esimerkiksi C-luokan järjestelmän on kyettävä pysäyttämään henkilö, joka liukuu alas jyrkkää kattoa. Se asettaa luonnollisesti aivan toisenlaisia vaatimuksia kuin tilanne, jossa henkilö kaatuu kohti valvissa olevaa kaidetta. A A-LUOKKA 0 10 kallistuksille. Kaiteen aukon maksimikoko 470 mm. Staattiset kuormat. B-LUOKKA EN standardin vaatimukset täyttävä suojakaide täyttää automaattisesti myös työsuojeluviranomaisten vaatimukset. C-LUOKKA B 0-30 C B-LUOKKA 0 30 kallistuksille. * Kaiteen aukon maksimikoko 250 mm. Staattisille ja dynaamisille kuormille. C-LUOKKA kallistuksille. ** Kaiteen aukon maksimikoko 100 mm. Dynaamisille kuormille. A-LUOKKA YLEISVAATIMUKSET 1,0 m Kaiteen vähimmäiskorkeus: 1 m *** Jalkalistan vähimmäiskorkeus: 150 mm *** 0,15 m * B-luokkaa voi käyttää 60 kallistuksiin, jos putoamiskorkeus on alle 2 m ** Jos kallistus on 45 60, putoamiskorkeus ei saa ylittää 5 m *** Mitataan kohtisuoraan työskentelypinnalta 18

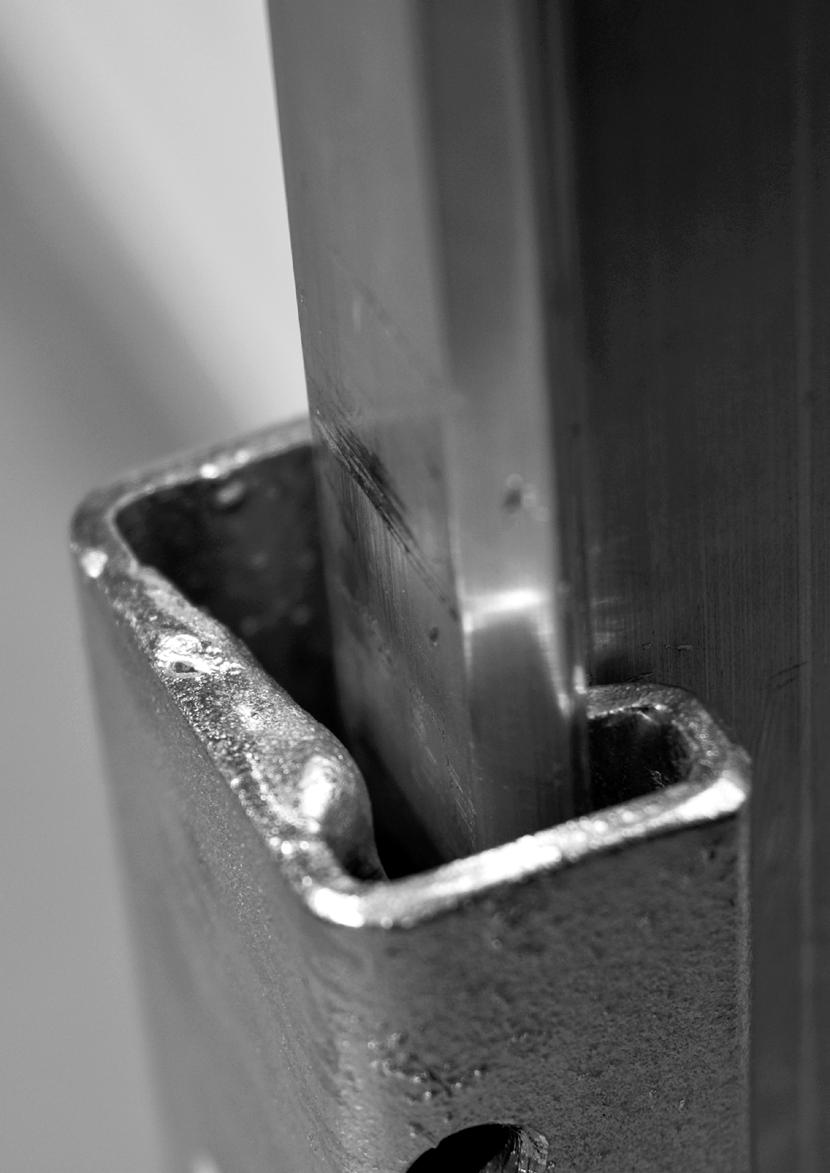

19 YMPÄRISTÖÄ SÄÄSTÄVÄ PUTOAMISSUOJA Välineiden vuokraaminen on jo sinänsä fiksua ympäristön kannalta. Ramirent on vienyt GuardLite :n kanssa ympäristöajattelun pidemmälle. Alumiinin uusiotuotanto on energiaintensiivinen prosessi. Siksi olemmekin kehittäneet helposti korjattavan ja kierrätettävän järjestelmän. Ympäristön kannalta kestävyydessä on kyse siitä, että otetaan talteen ja kierrätetään kaikki resurssit, esimerkiksi loppuun kuluneet GuardLite -tuotteet. 19

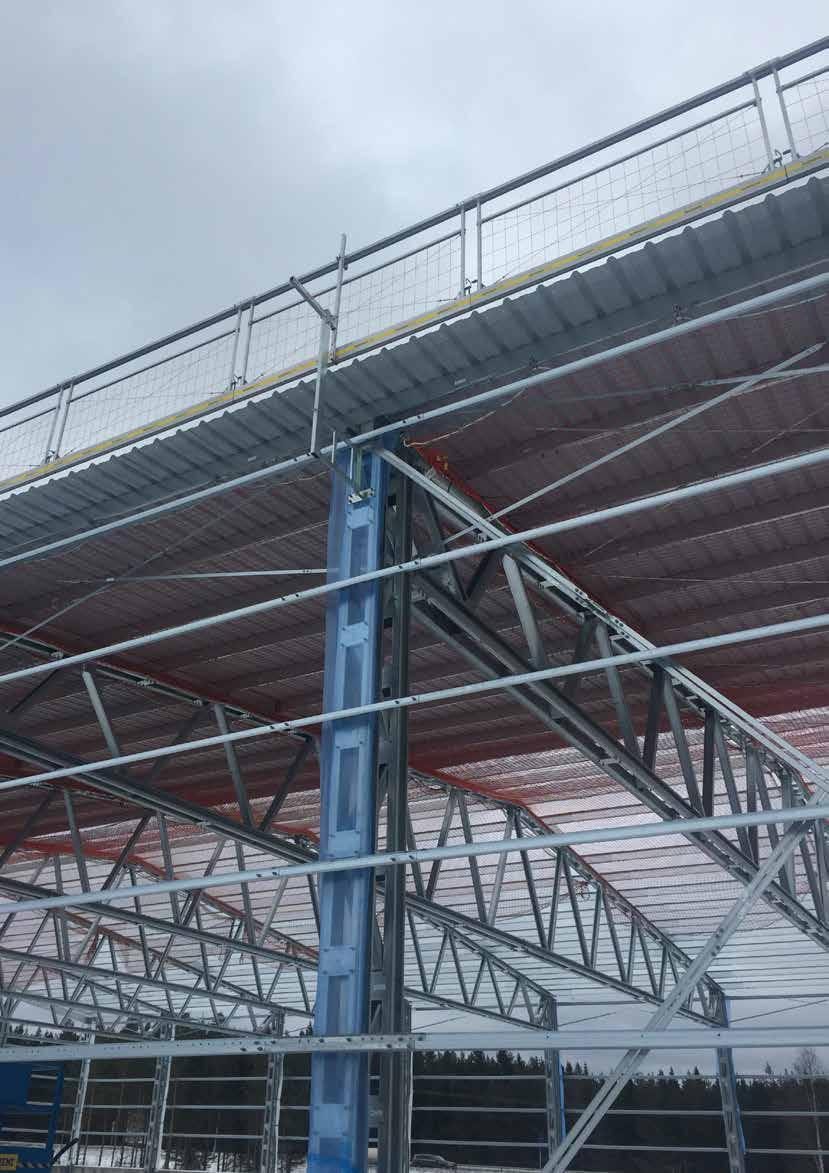

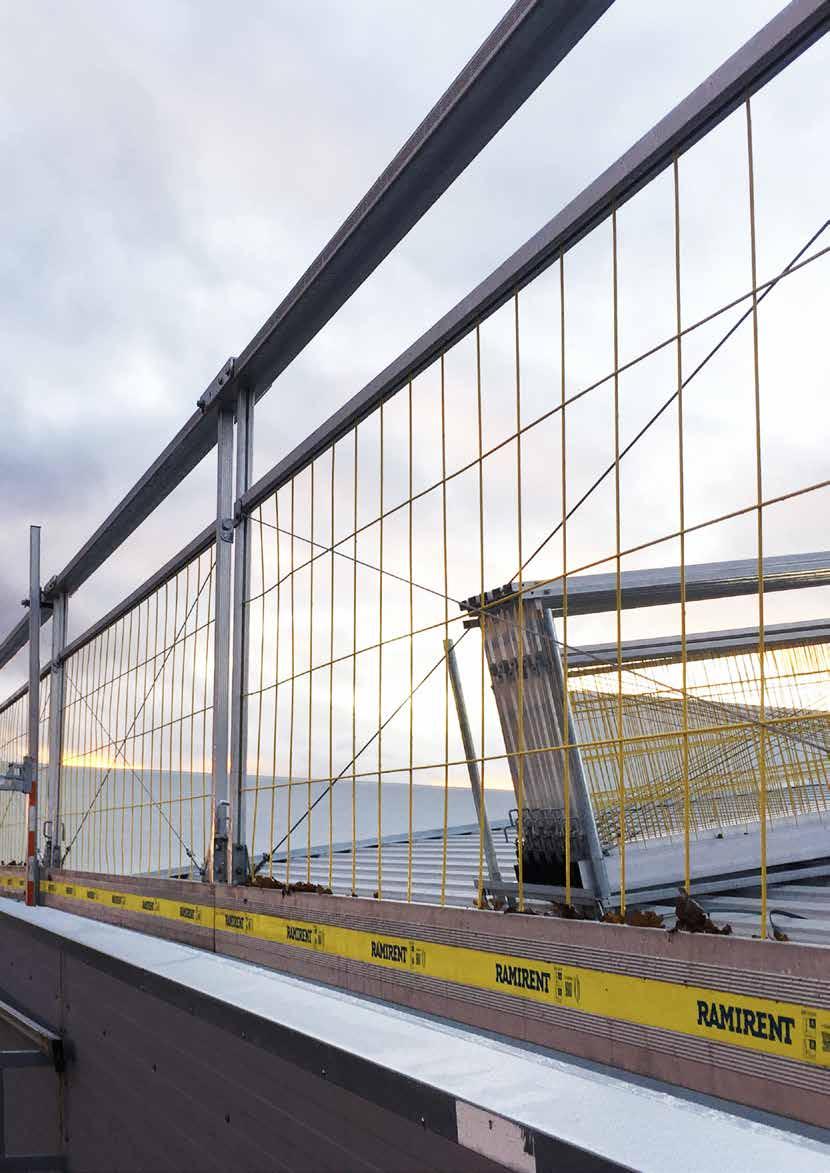

20 HELPOIN TAPA TEHDÄ HALLIRAKENTAMISESTA TURVALLISEMPAA GuardLite Maxi on markkinoiden turvallisin putoamissuojajärjestelmä, joka on kehitetty erityisesti hallirakentamiseen. Rakennusprojektinne on turvallisempi ja työt saadaan käyntiin joutuisammin, sillä kevyt järjestelmä on erittäin helppo ja nopea asentaa. GuardLite Maxi on erittäin joustava järjestelmä, koska paneeleita voi säätää sekä korkeus- että syvyyssuunnassa jopa asennuksen jälkeen. Järjestelmä on asennettavissa erittäin nopeasti ja helposti komponenttien keveyden ja itselukittuvien liitäntöjen ansiosta. GuardLite -järjestelmän tapaan komponentit ovat modulaarisia ja siten korjattavissa ja kierrätettävissä. Järjestelmä täyttää eurooppalaisen EN standardin vaatimukset väliaikaisille suojakaidejärjestelmille sekä A- että B-luokan 7,5 metrin c/c-etäisyyteen kiinnitysten välillä. Hallirakentamisen täydellistä putoamissuojaratkaisua täydentää GuardLite Maxi, jonka GuardLite -suojaverkkojärjestelmä asennetaan nopeasti ja turvallisesti verkkokiekkojen ja -koukkujen varaan. 20

21 21

22 ASENNUS ON NÄIN HELPPOA Modulaarinen GuardLite Maxi komponentteineen on erittäin helppo asentaa. 1 Pilarikiinnike kiinnitetään hallin pilariin (puu, teräs tai betoni). Asennetaan asennustolppa ja säädettävä tolppa. 2 3 Tolpat säädetään työskentelypintaa vasten. 4 Paneelit ripustetaan tolppien väliin ensimmäisessä osiossa. 5 Muut paneelit klikataan paikalleen. 22

23 MAXI SEINÄKIINNIKE Seinäkiinnikkeen voi ruuvata kiinni julkisivuun, betoniin ja puupilariin tai hitsata kiinni teräspilariin. Asennustolppaa kannattelevat kielekkeet ovat vain 14 mm leveitä, ja kokonaissyvyyttä kiinnike kasvattaa vain 56 mm. Siksi kiinnikkeen voi jättää paikalleen suojakaidetta purettaessa, koska mitkään sen osat eivät työnny esiin rakennuksesta. Saatavana on kaksi lisäversiota seinäkiinnikkeestä: irtokielekkeet hitsausasennukseen ja pilarisivukiinnike, jota voi käyttää esim. pilarinjatkeen kanssa. Lisätietoja alla. EN luokat A, B Paino: 1,7 kg Patentti haettu MAXI SEINÄKIINNIKKEEN KIELEKE Seinäkiinnikkeen kielekkeet hitsataan paikalleen mieluiten jo tehtaalla asennusajan minimoimiseksi rakennuspaikalla. Mukana seuraava hitsausohjain varmistaa kohdentamisen pilaritolppaa vasten. Muiden seinäkiinnikkeidemme tavoin kielekkeet voi jättää suojakaidetta purettaessa paikalleen rakennukseen kapean muotoilunsa ansiosta. EN luokat A, B Paino: 0,3 kg/st Patentti haettu 23

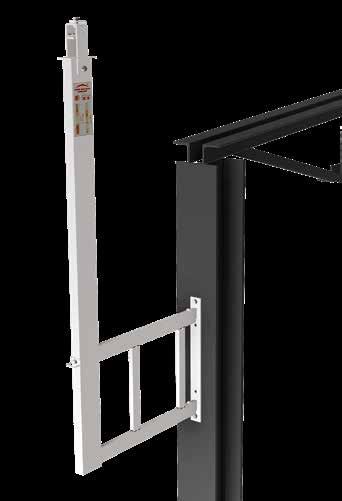

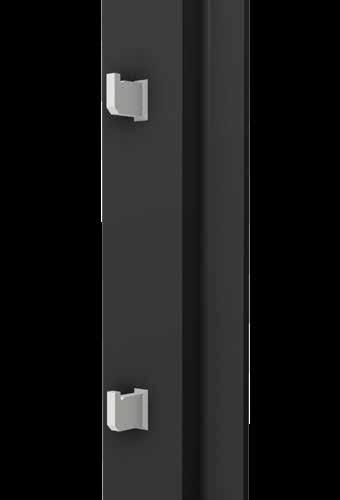

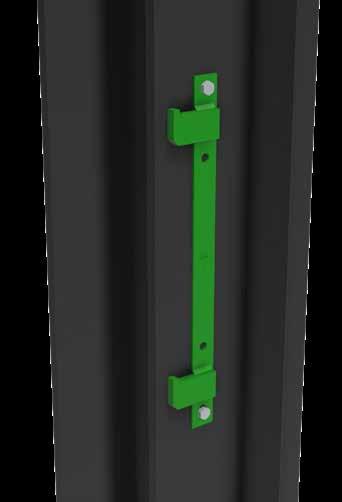

24 MAXI PILARISIVUKIINNIKE Pilarikiinnikkeen kielekkeet hitsataan paikalleen mieluiten jo tehtaalla asennusajan minimoimiseksi rakennuspaikalla. Mukana seuraava hitsausohjain varmistaa kohdentamisen pilaritolppaa vasten. Muiden pilarikiinnikkeidemme tavoin kielekkeet voi jättää suojakaidetta purettaessa paikalleen rakennukseen kapean muotoilunsa ansiosta. EN luokat A, B Paino: 1,4 kg Patentti haettu MAXI ASENNUSTOLPPA Asennustolppa kiinnitetään pilarikiinnikkeeseen painamalla. Jousisokka kiinnittää asennustolpan automaattisesti lukitsemalla pilarikiinnikkeen viistettyjen kielekkeiden alta. Asennustolpan leveys on pilarikiinnikkeen kohdalla vain 20 mm, minkä ansiosta se mahtuu seinäelementtien väliseen liitoskohtaan. EN luokat A, B Paino: 12,5 kg Patentti haettu 24

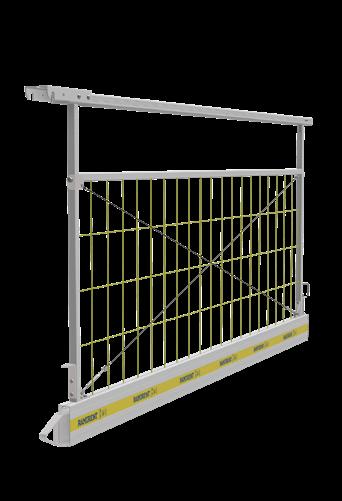

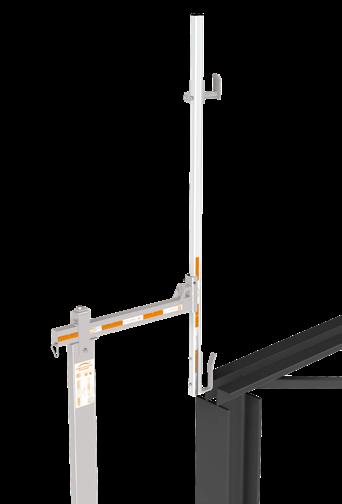

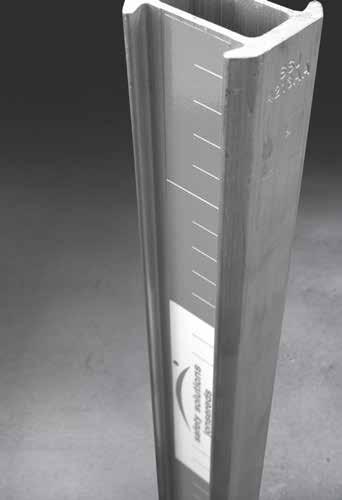

25 MAXI SÄÄDETTÄVÄ TOLPPA Tolpan säädettävyyden ansiosta GuardLite Maxia voi käyttää jopa 440 mm ulokkeilla ilman erityisratkaisuja. Tolppa on myös säädettävissä 400 mm korkeussuunnassa. Paneelit on helppo kiinnittää tolppaan, ja ylemmän pidikkeen voi kiristää mutterinvääntimellä sekä paneelin sisä- että ulkopuolelta. EN luokat A, B Paino: 6,3 kg Patentti haettu MAXI PUTOAMISSUOJA- PANEELI Näillä kevyillä ja vahvoilla paneeleilla rakentuu vankka ja turvallinen suojakaide. Paneelit kiinnitetään toisiinsa helposti, ja automaattilukitus kiinnittää paneelit klikkauksella. Sen jälkeen voi jatkaa rakentamista seuraavaan paneeliin. EN luokat A, B Paino: 20 kg Patentti haettu 25

26 GUARDLITETM SUOJAVERKKOJÄRJESTELMÄ GuardLite TM Maxi on täydellinen ratkaisu reunasuojaukseen hallirakentamisessa. Jotta asennustyön voi suorittaa katolla turvallisesti, työtason alla on oltava suojaverkkoratkaisu työpisteen turvaamiseksi, putoavien esineiden pysäyttämiseksi sekä suojaamaan ihmisiä putoamiselta. Patentoitu SafePuck -kiinnitysjärjestelmämme, johon kuuluu verkkokiekko ja verkkokoukku, nopeuttaa suojaverkon asentamista moninkertaisesti perinteiseen sidontaliina-asennukseen verrattuna. 26

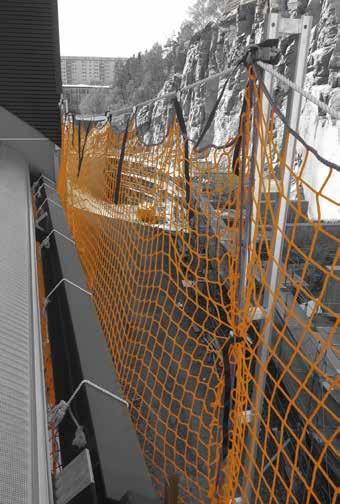

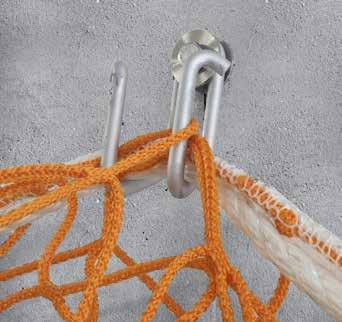

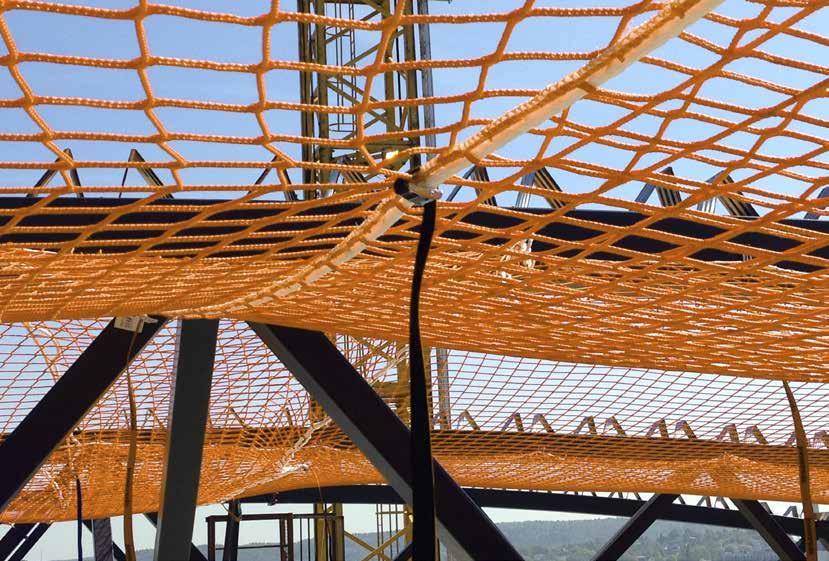

27 PUTOAMISSUOJA- VERKKO GuardLite putoamissuojaverkko takaa kaikille turvallisen työympäristön ilman tarvetta henkilökohtaiseen putoamissuojavarustukseen. Sen lisäksi verkko pysäyttää putoavat esineet. GuardLite -putoamissuojaverkko on kudottu parhaan pitävyyden takaamiseksi solmituissa verkoissa on purkautumisvaara solmukohdissa. Kaikki putoamissuojaverkot on yksittäismerkitty, jotta voidaan varmistaa että verkko on säädösten mukaan tarkistettu. Saatavana kolmea kokoa: 7,5 x 7,5 m; 7,5 x 15 m ja 10 x 10 m. EN VERKKOKOUKKU GuardLite -verkkokoukun ja -verkkokiekon avulla putoamissuojaverkon voi kiinnittää murto-osassa siitä ajasta, joka kuluu perinteisesti käytetyissä ratkaisuissa, kuten sidontaliinoissa. Verkkokoukku on helppo kiinnittää kiekkoon. Ainutlaatuisen muotoilunsa ansiosta koukun kiinnitys on kaksivaiheinen, minkä ansiosta sitä on käyttötilanteessa mahdotonta irrottaa vahingossa. Koukun voi asentaa myös ilman kiekkoa asianmukaisella ruuvilla ja aluslevyllä. EN Paino: 0,3 kg Patentoitu VERKKOKIEKKO Verkkokiekko toimii verkkokoukun kimmoisana pidikkeenä. Kiekkoa on kahta versiota; ruuviasenteinen ja hitsausasenteinen. Uudistuotannossa verkkokiekko on suositeltavaa asentaa runkoon jo tehtaalla. Verkkokiekon ja verkkokoukun patentoitu järjestelmä täyttää EN standardin uusimpien päivitysten vaatimukset kaksinkertaisesta kiinnitysvahvuudesta. Hitsauskiekko saatavilla myyntiin EN Paino Ruuvikiekko: 0,07 kg Hitsauskiekko: 0,14 kg Patentoitu 27

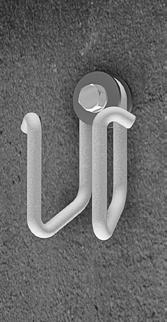

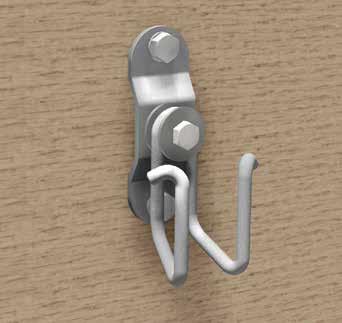

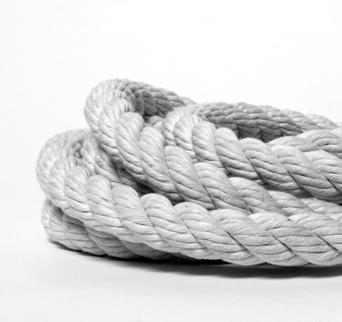

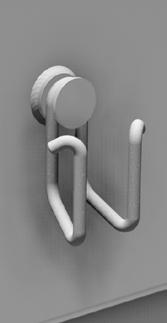

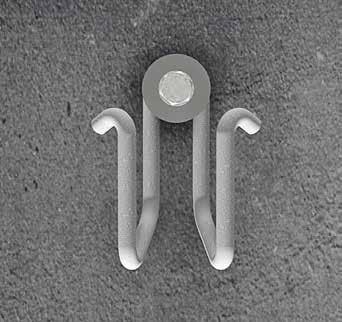

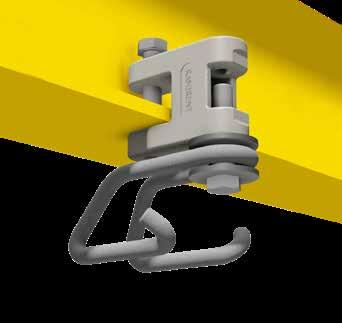

28 PURISTINKIEKKO Erittäin vahva ja kompakti puristin, jota käytetään kiinnitettäessä verkkokiekkoa palkkeihin. EN Paino: 0,8 kg Patentoitu 2-FIX-KIEKKO Käytetään silloin, kun kiinnityksessä vaaditaan lastin jakamista kahdelle ruuville, esimerkiksi puurakenteiden asennuksen yhteydessä. EN Paino: 0,4 kg Patentoitu SIDONTALIINAT Käytetään suojaverkkoa asennettaessa. Saatavana kahta pituutta: 2,5 m ja 5 m. EN Myyntituote 28

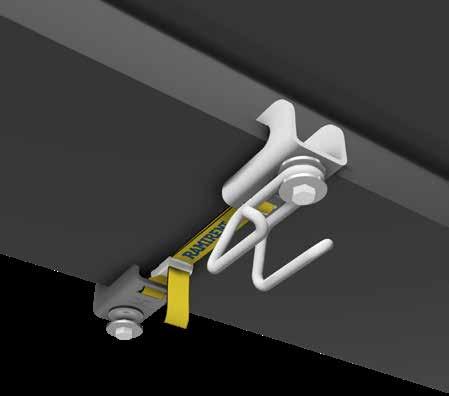

29 PALKKIKIINNITYS- KIEKKO Helposti asennettava kiinnike, jota käytetään asennettaessa verkkokiekko palkkeihin. Monikäyttöinen: pakkauksessa kaksi verkkokiekkoa. EN Paino: 1,2 kg Patentoitu ERIKOIS- RATKAISUT Pyrimme aina siihen, että järjestelmämme soveltuvat mahdollisimman moneen tilanteeseen. Toisinaan kuitenkin vaaditaan erikoisjärjestelyjä. Meillä on monen vuoden kokemus toimivien ja turvallisten erityisratkaisujen kehittämisestä nopeasti. Yksi esimerkki tällaisesta on erityisratkaisu, jonka laadimme Sernekelle ja Göteborgin Uudelle areenalle. Putoamissuojaratkaisu, jossa pilarien väli on kokonaiset yhdeksän metriä, ja se on liitetty yhteen alla olevan suojaverkon kanssa. Joustavakäyttöisen GuardLiteTM-järjestelmän ansiosta kykenimme toimittamaan nopeasti alumiinipalkeistamme ja mittojen mukaan tehdystä suojaverkosta koostuvan ratkaisun. Ota yhteyttä! Suunnittelemme kohteeseesi sopivan putoamissuojaratkaisun.. 29

30 30 HUOMISEN PUTOAMISSUOJA JO TÄNÄÄN

31 Rakennustyömaalle ei ole koskaan ennen ollut näin helppo saada todella hyvää putoamissuojaa. Kokonaisvaltainen GuardLite - putoamissuojajärjestelmä on erittäin kevyt ja helppo asentaa. GuardLite TM on rakennettu siten, että se on helppo myös korjata. Kaikki osat voi vaihtaa, mikä myös pienentää ympäristövaikutuksia. GuardLite TM -järjestelmän vuokraaminen on erittäin järkevä teko sekä turvallisuuden että ympäristön kannalta. Lisätietoja GuardLite -järjestelmästä saa lähimmästä vuokraamostamme tai osoitteesta ramirent.fi. 31
