Teoriatausta. Työvaiheet. CAD työkalut harjoituksessa. CAE DS Muotinsuunnitteluharjoitukset
|
|
- Väinö Majanlahti
- 7 vuotta sitten
- Katselukertoja:
Transkriptio
1 Ulostyöntimet 1 Tampereen teknillinen yliopisto Juho Taipale, Tuula Höök Teoriatausta Muotin perusrakenne Muotin standardiosat Ulostyöntimien asettelu Ulostyöntö ja vastapäästöjä muovaavat laitteet CAD työkalut harjoituksessa Ulostyöntimet 1 Työvaiheet Harjoituksessa mallinnetaan ulostyöntimet valmiiseen muottikokoonpanoon. 1. Avaa zip tiedosto starting_mould.zip ja pura se. 2. Avaa CATIA product tiedosto starting_mould_assembly.catproduct. 3. Valitse työskentelytilaksi. 4. Mallinna muotin päällimmäisen ulostyöntölaatan pohjaan rautalankapiirroksena pisteet kohtiin, joihin haluat asettaa ulostyöntimet. Tee mitoitus järkevistä kohdista. Aloita rautalankapiirroksen tekeminen valitsemalla hiiren oikealla painikkeella EjectorPlateA EjectorPlateA Object Edit. Tai tuplaklikkaa EjectorPlateA. Ejection components Injection components Split Component Part Design Split Pocket Generative Shape Design Join Jos työkalujen käytössä tulee ongelmia, yritä löytää ratkaisu CATIA Help tiedostoista. Kuva 1: Käytä EjectorPlateA (EjectorPlateA.1) objektin alla olevaa objektia. Sitä voidaan käsitellä, kuten mitä tahansa Part tiedostoa. Muottikokoonpanossa ylemmän tason objekti sisältää referenssin CATIA:n kirjastoon, paikan ja kaikki muut tiedot, jotka on annettu osan työkaluikkunassa. Ulostyöntimet 1 1

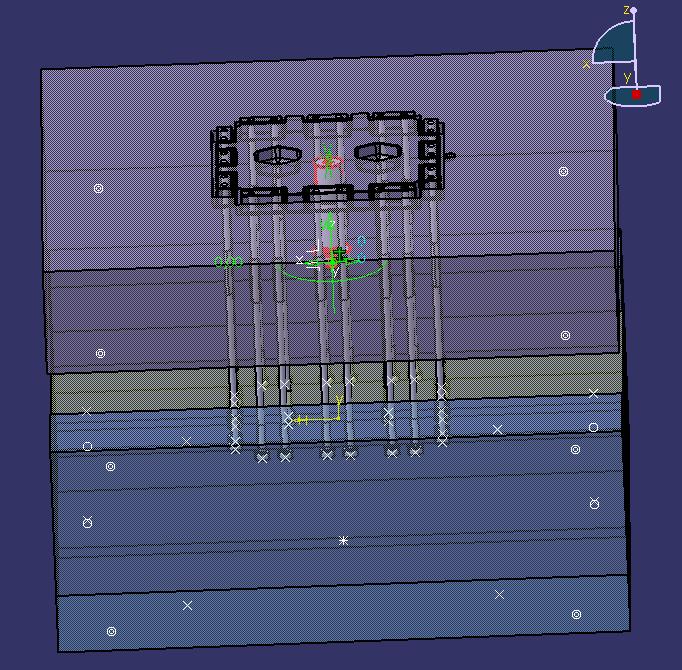

2 5. Tee eri rautalankapiirros jokaiselle ulostyönninkoolle ja tyypille. 6. Valitse haluamasi ulostyönnin CATIAn kirjastosta Ulostyöntimet löytyvät valikosta Insert > Ejection components. 7. Valitse ulostyöntimen tyyppi: Litteä (FlatEjector ), olakkeellinen (EjectorPin ), holkki (EjectorSleeve ) tai tavallinen pyöreä ulostyönnin (Ejector ). Samasta valikosta löytyvät myös keernatapit (CorePin ), ulostyöntölaattojen pohjatassut (StopPin ), vinotapit (AnglePin ) ja ulostyöntötangot (KnockOut ), joilla ulostyöntölaatat kiinnitetään valukoneeseen. Avaa valitsemasi komponentin työkaluikkuna ja hae kirjastosta muottikokoonpanoon sopiva ulostyönnin. Ulostyöntimien tulee ulottua liikkuvan muottipuoliskon muottipesän pinnan yläpuolelle. Ulostyöntölaattojen ja liikkuvan puolen muottipesän välinen etäisyys määrää ulostyöntimen pituusmitan. Ulostyöntimien halkaisija valitaan kappaleen muotojen, materiaalin ja ulostyöntöön tarvittavan voiman perusteella. Aloita suunnittelu 3 4 mm ulostyöntimistä. 8. Valitse rautalankapiirros, jonka mukaan haluat sijoittaa ulostyöntimet. Ulostyöntimet voi asetella myös yksitellen suoraan ulostyöntölaatan pohjaan ja syöttää sijainnin koordinaatteina. Työkaluikkunassa määritellään muottilevyihin porattavien reikien pituus Standard Drillings kohdassa. Valitse Drillings from kohtaan levy, josta haluat reiän alkavan ja Drilligs to kohtaan levy, johon reikä päättyy. 9. Standard Drillings parametrilla asetetusta reiästä tulee hieman suurempi kuin ulostyönnin. Muottilaattaan tulee mm pituinen tarkkasovitteinen reikä, joka ulottuu muottipesän pintaan ja väljä reikä toiselle puolella. CATIA ohjelmistossa on Rules toiminto, jolla voit asettaa väljän reiän ulottumaan tietyn matkaa muottipesän pinnan alapuolelle. Saman rakenteen saa aikaan myös manuaalisesti. 10. Tarkkasovitteiset reiät tehdään tässä harjoituksessa leikkaamalla ne Join työkalulla tehdyillä pinnoilla ja väljät reiät Pocket työkalulla. Toimi seuraavasti: Tee Standard Drillings parametrilla reiät ulostyöntölaattaan ja takalaattaan, mutta ei muottilaattaan. Ala muokata liikkuvan puolen muottilaattaa (samalla tavoin kuin aloitettiin ulostyöntimien paikkojen rautalankapiirroksen mallintaminen). Siirry Generative Shape Design työskentelytilaan. Valitse Join työkalulla ulostyöntimien sylinteripinnat (Kuva). Palaa takaisin Part Design työskentelytilaan. Leikkaa muottilaattaan reiät Split työkalulla ( Insert Surface Based Features Split ) Avaa muottilaatta uuteen ikkunaan (Valitse hiiren oikealla painikkeella CorePlate CorePlate Object Open in New Window ) Mallinna väljien reikien rautalankapiirros muottilaatan pohjaan ja tee reikä Pocket työkalulla. Sulje ikkuna. Kuva 2: Pinnat, joilla leikataan liikkuvan puolen muottilaattaan tarkkasovitteiset reiät. 11. Aseta muottilaatan keskelle suuttimen ulosvetoholkki ja ulostyöntötappi sitä varten. Käytä samoja tekniikoita ja työkaluja kuin asettaessasi ulostyöntimet ja leikannut niiden asennusreiät. Suuttimen ulosvetotappi löytyy valikosta Insert Injection Components. Ulostyöntimet 1 2
3 12. Tarkista ulostyöntölaattojen ja liikkuvan puolen kiinnityslaatan välinen etäisyys ennen kuin leikkaat ulostyöntimet mittaansa. Parhaiten onnistut asettamaan etäisyyden oikein, kun liität ulostyöntölaattojen taakse pohjatassut. ( Insert Ejection Components ) Voit myös asettaa alemman ulostyöntölaatan ja kiinnityslaatan välille Offset relaation Assembly Design työskentelytilassa. 13. Ulostyöntimet leikataan CoreSurfacella työskentelytilassa. Valitse kaikki mallintamasi ulostyöntimet. (Valitse hiiren oikealla painikkeella Selected Objects Split component.) Tavoitteet oppimiselle Ulostyöntimien mitoitus Ulostyöntimien sijoittelu Ulostyöntimien tuonti muottikokoonpanoon Opiskeltavat CAD työkalut : Insert: Ejection components, Split Component Part Design: Split, Pocket Generative Shape Design: Join Arviointi Hyväksytty Ulostyöntimien tuonti muottikokoonpanoon on onnistunut Ulostyöntimien sijoittelu on onnistunut Ulostyöntimiä varten on reiät oikeissa laatoissa Erinomainen Ulostyöntimien tuonti muottikokoonpanoon on onnistunut Ulostyöntimien sijoittelu on onnistunut Ulostyöntimiä varten on oikean tyyppiset reiät oikeissa laatoissa Ulostyöntimien koko on järkevä Ulostyöntimet 1 3

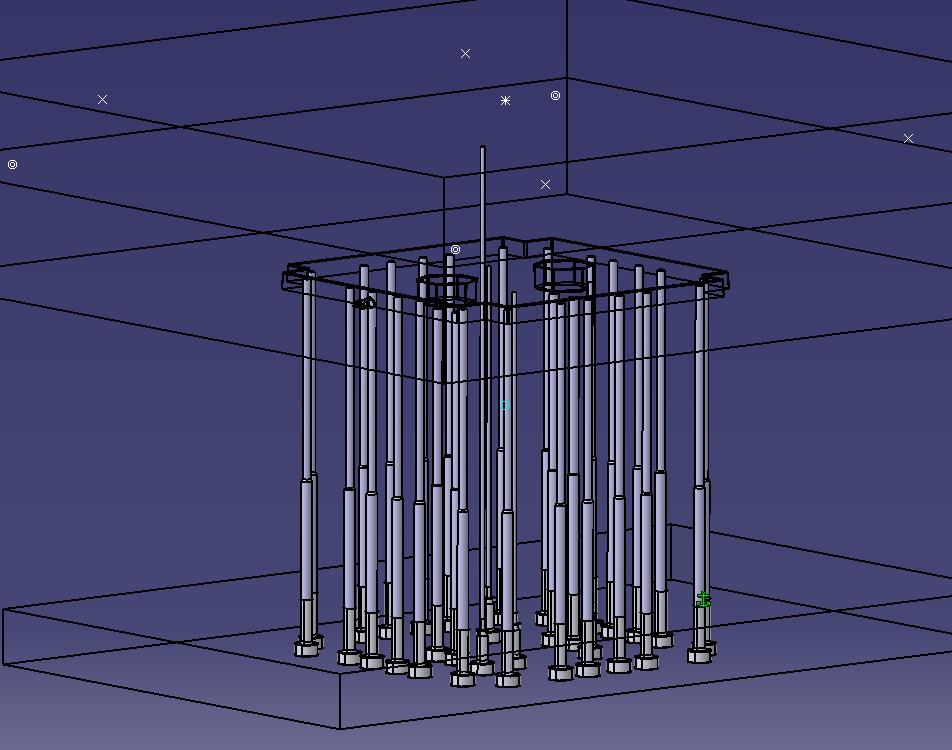

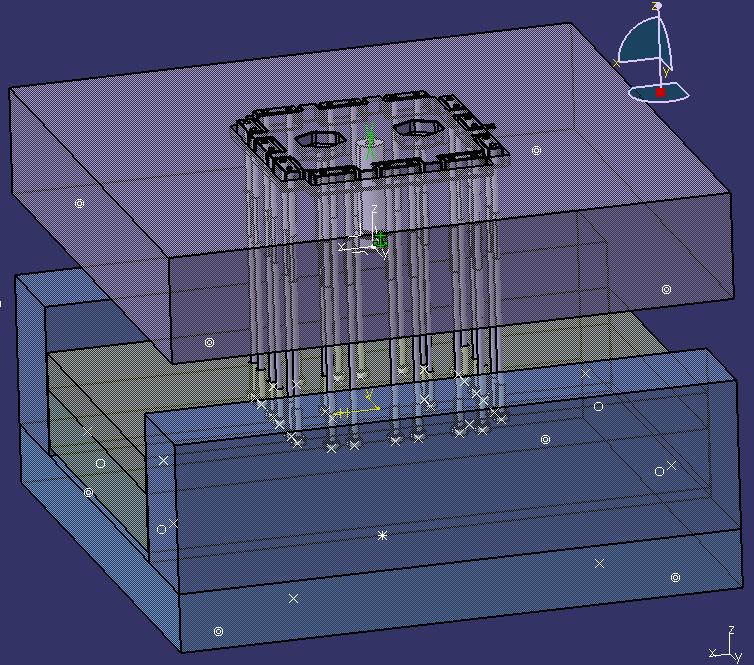

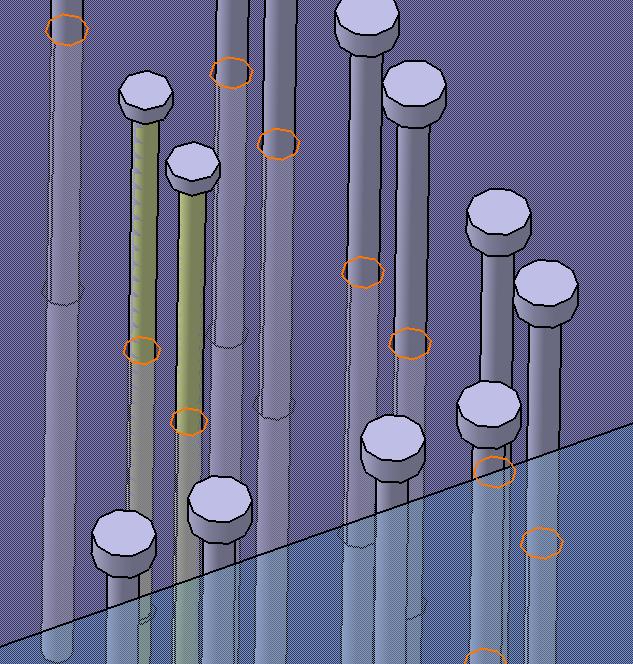

4 CAD Pikaopas Ejection components Insert Ejection components Liittää ulostyöntöön tarvittavat komponentit muottikokoonpanoon. Samalla voit määrittää poraukset väljiä reikiä varten päällimmäiseen ulostyöntölaattaan ja takalaattaan. Tarkkasovitteiset reiät mallinnetaan erikseen. Injection components Insert Injection components Liittää muottipesän täyttämisessä tarvittavat osat muottikokoonpanoon. Näitä osia ovat syöttöholkki, suuttimen vetotappi, tukipylväät ja jäähdytyskanavien osat. Samalla työkalulla voidaan mallintaa asennusreiät asettamalla Standard Drillings kohtaan parametriksi työstettävät laatat. Ulostyöntimet 1 4

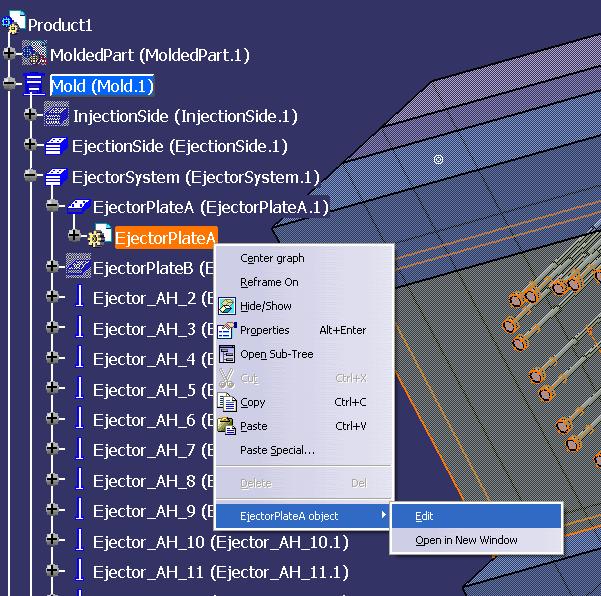

5 Split Component right click over the component/components Selected Objects Split component Työkalulla leikataan ulostyöntimet oikean mittaisiksi siten, että ne päättyvät tarkasti Muottipesän pintaan. Käytä Core Surface :a leikkaavana pintana. Join Generative Shape Design Insert Operations Join Liittää erilliset pinnat tai käyrät yhdeksi kokonaisuudeksi. Voit valita mallintamiasi pintoja, käyriä, kappaleessa olevia seinämiä tai kappaleessa olevia nurkkia ja tehdä niistä objektin, jota voi käyttää myöhemmin pintana tai käyränä. Kappaleen nurkkia tai pintoja ei tarvitse siis kopioida erikseen. Ulostyöntimet 1 5

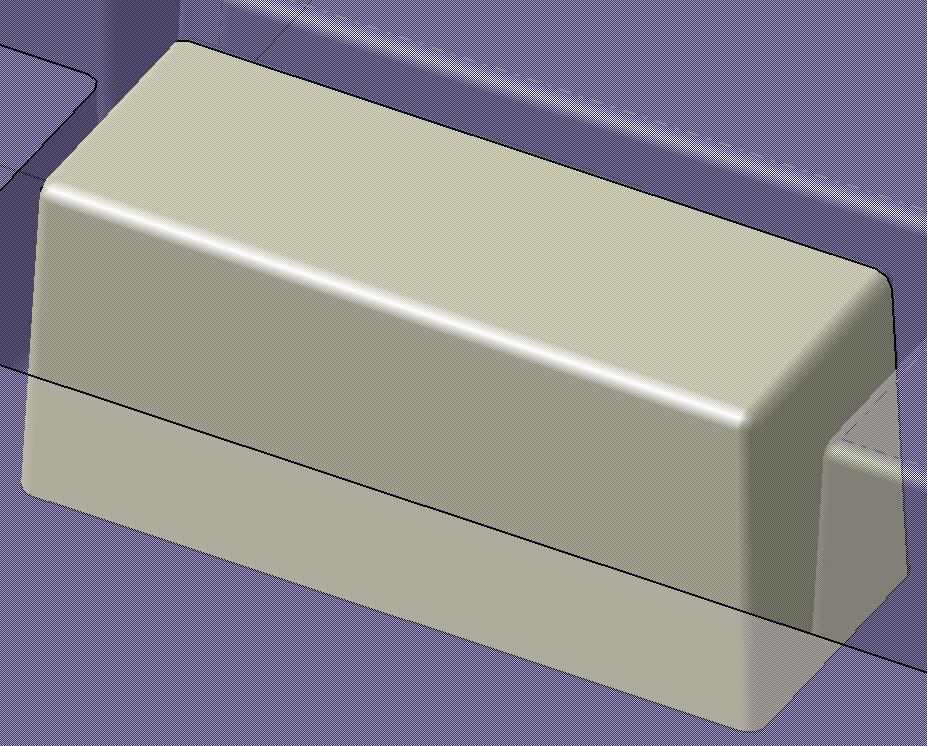

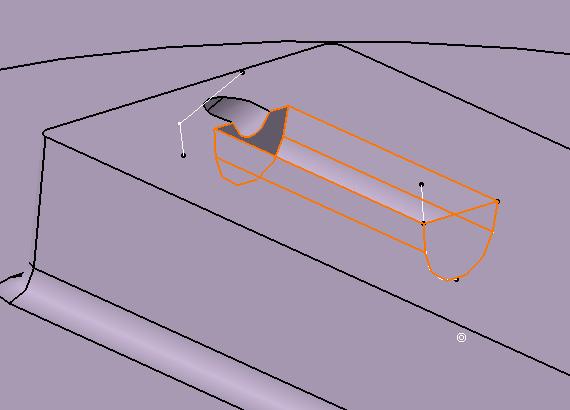

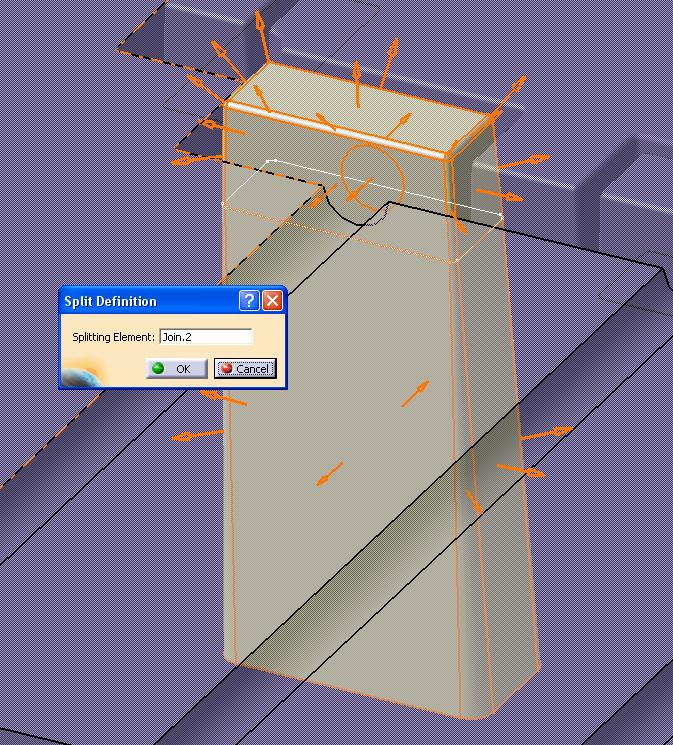

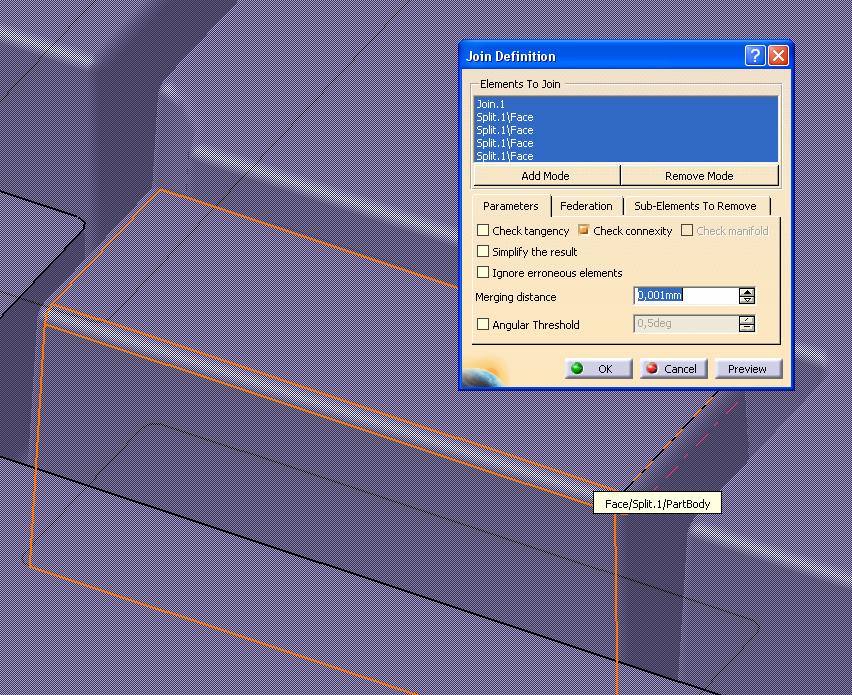

6 Split Part Design Insert Surface Based Features Split Leikkaa tilavuusmallin pinnalla. Leikattava osa häviää mallista. Nuolien suuntaan oleva osa mallia jää jäljelle. Leikkaavan pinnan täytyy olla yksi yhtenäinen pinta. Pocket Part Design Insert Sketch Based Features Pocket Pocket työkalulla voidaan kappaleesta poistaa materiaalia pursottamalla profiilia kappaleen sisällä. Ulostyöntimet 1 6
