2 Versowood lukuina: Toimintaa 12 yksikössä; 10 kotimaassa ja 2 Baltiassa Henkilöstö 720 Liikevaihto 2013: n. 280 m, 1/2013-6/ m (18 kk), 7/2014-6/2015: 305 m, 7/2015-6/2016: 330 m Puunhankinta 3,3 miljoonaa m3 vuodessa Puunhankinta-alue VK 2

3 Timber Glulam Pack Infra Energy Vierumäki, Riihimäki, Otava ja Hankasalmi Sahaustuotanto 2015b: m3 Eri ensiasteen jalosteita, kyllästetyt, höylätyt, maalatut, lujuuslajitellut, halkaistut, katkotut, lovetut tuotteet Vierumäki ja Heinola Standardi- ja projektiliimapuuta Tuotanto noin m3 4 miljoonaa kuormalavaa ja kaapelikelaa vuodessa. Kelatehtaat Haukipudas ja Riihimäki Lavatehtaat Riihimäki, Muurla, Pori, Valkeakoski, Mikkeli ja Haukipudas Laatikot Riihimäki ja Rovaniemi Estonia: Riisipere, Imavere Vierumäki Puhelin- ja sähköpylväät, puusillat, puuaidat ja erilaiset maa- ja tierakentamisen tuotteet Pellettituotanto n tn/a Purupaalaus Biopolttoaineet Kaukolämpö Metsäenergia Klapit Piha- ja puutarhatuotteet VK 3

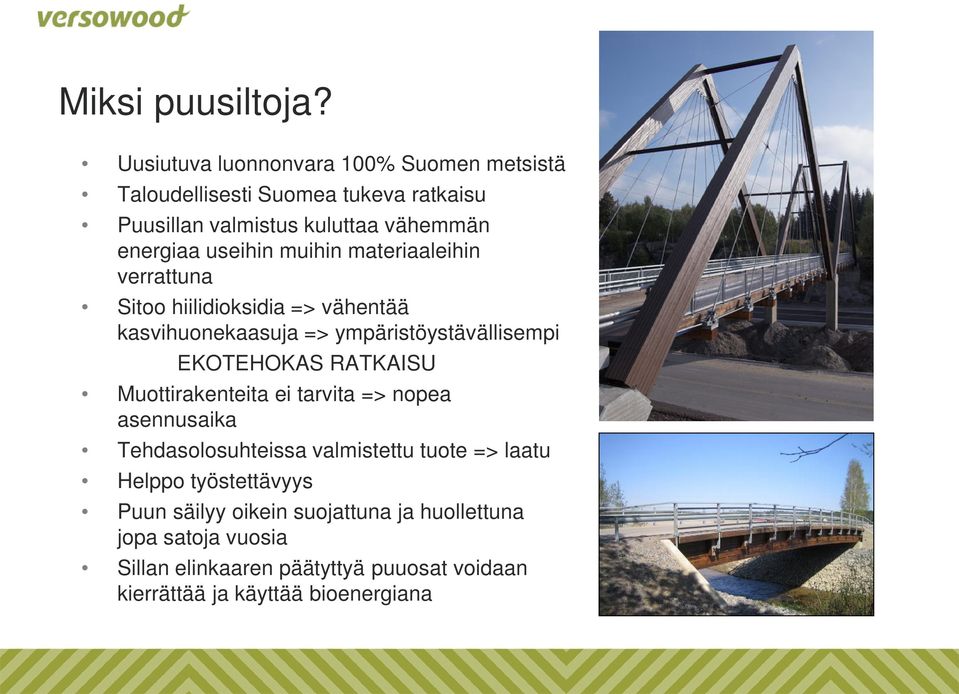

4 Miksi puusiltoja? Uusiutuva luonnonvara 100% Suomen metsistä Taloudellisesti Suomea tukeva ratkaisu Puusillan valmistus kuluttaa vähemmän energiaa useihin muihin materiaaleihin verrattuna Sitoo hiilidioksidia => vähentää kasvihuonekaasuja => ympäristöystävällisempi EKOTEHOKAS RATKAISU Muottirakenteita ei tarvita => nopea asennusaika Tehdasolosuhteissa valmistettu tuote => laatu Helppo työstettävyys Puun säilyy oikein suojattuna ja huollettuna jopa satoja vuosia Sillan elinkaaren päätyttyä puuosat voidaan kierrättää ja käyttää bioenergiana

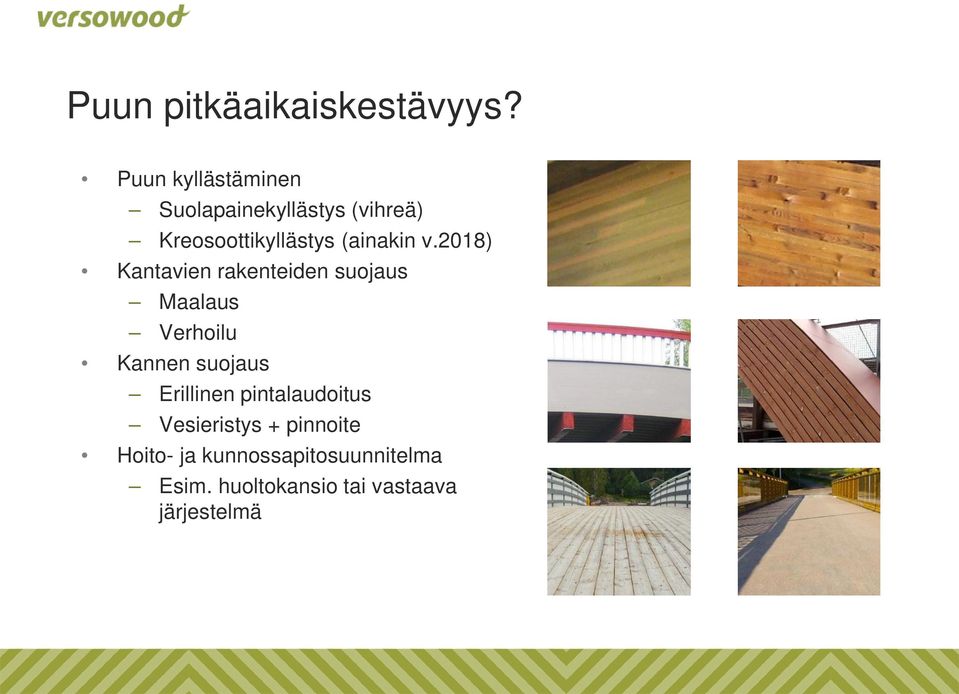

5 Puun pitkäaikaiskestävyys? Puun kyllästäminen Suolapainekyllästys (vihreä) Kreosoottikyllästys (ainakin v.2018) Kantavien rakenteiden suojaus Maalaus Verhoilu Kannen suojaus Erillinen pintalaudoitus Vesieristys + pinnoite Hoito- ja kunnossapitosuunnitelma Esim. huoltokansio tai vastaava järjestelmä

6 KATSAUS TOIMITETUISTA SILLOISTA:

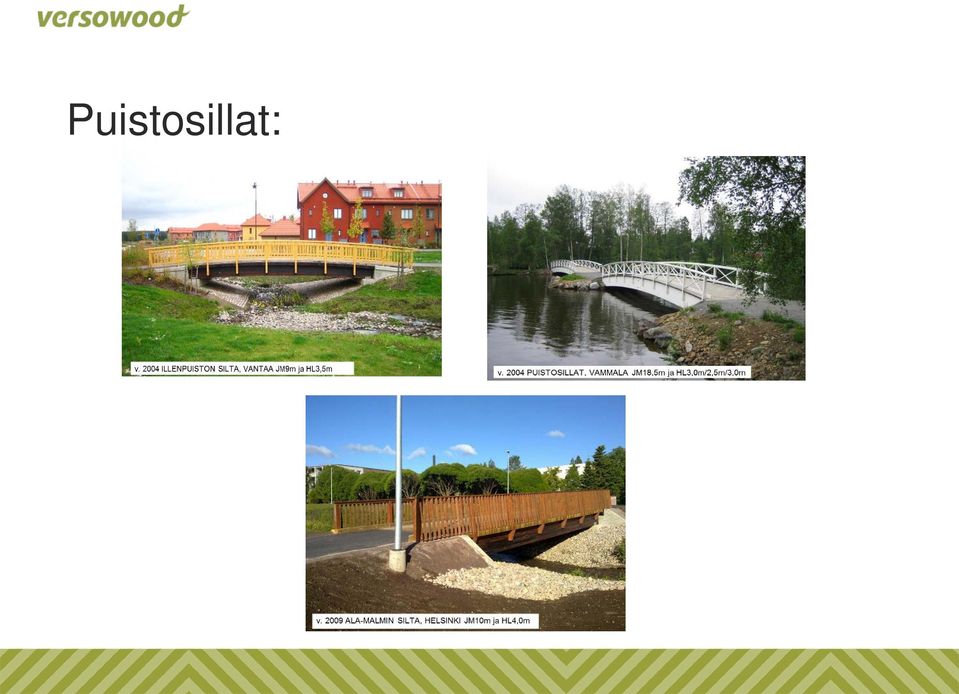

7 Puistosillat:

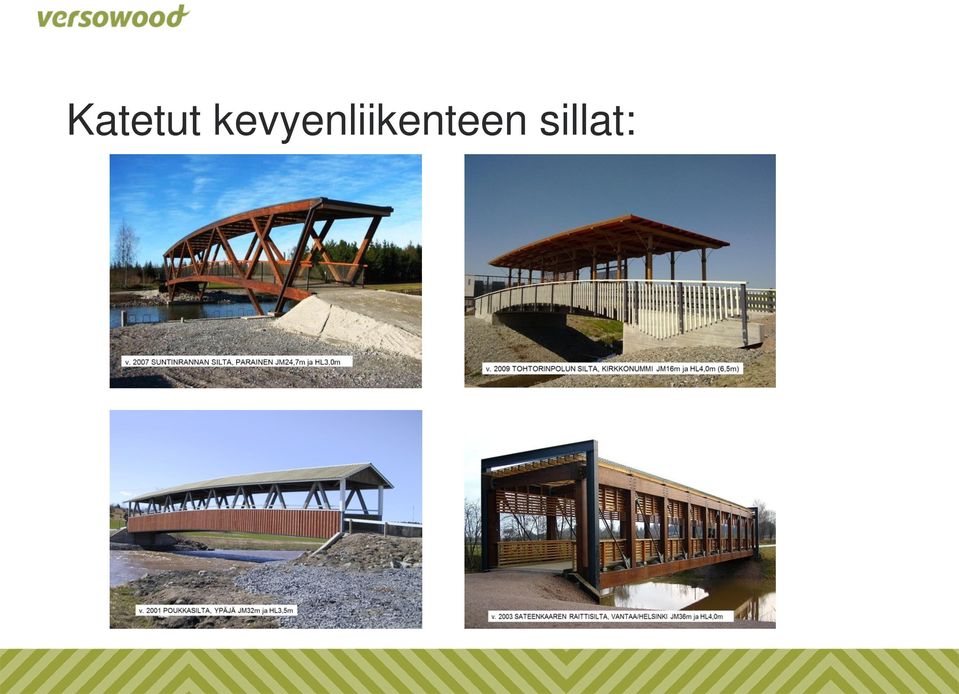

8 Katetut kevyenliikenteen sillat:

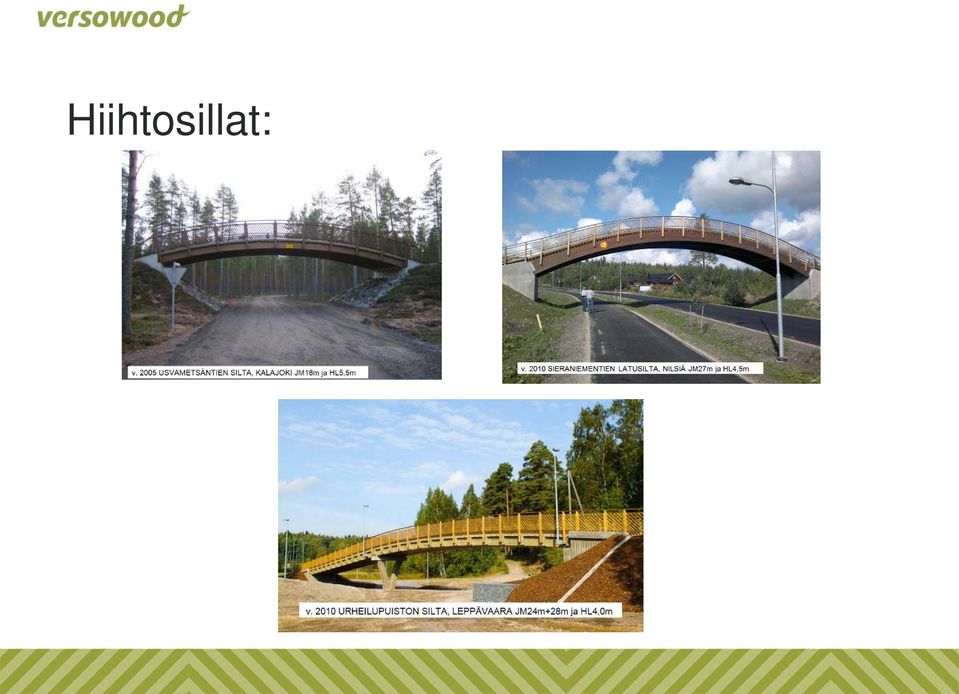

9 Hiihtosillat:

10 Kevyenliikenteen sillat:

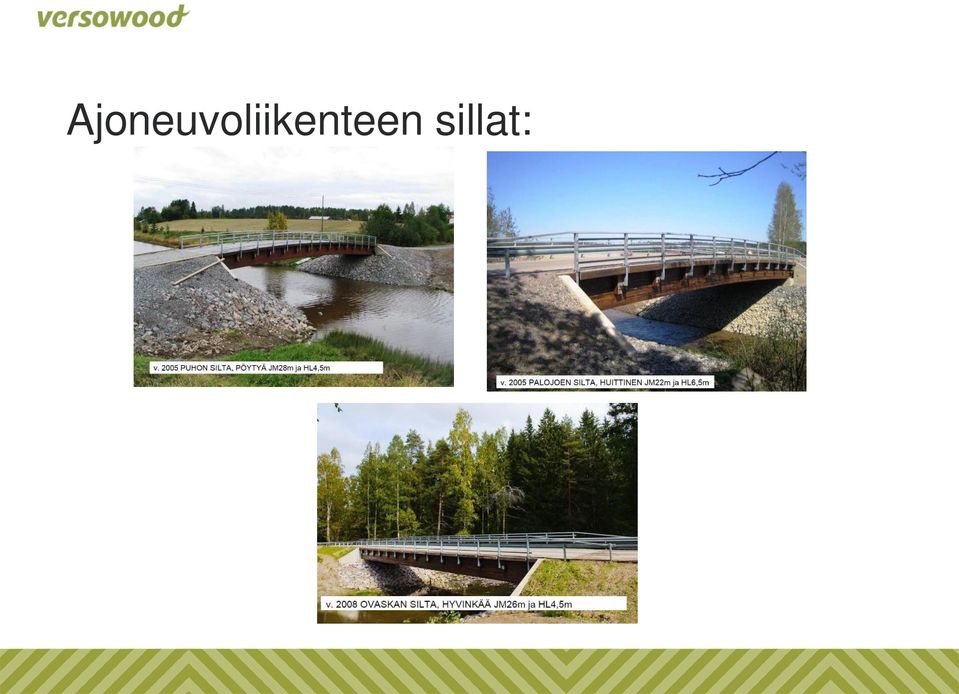

11 Ajoneuvoliikenteen sillat:

12 Maamerkit:

13 Versowoodin tyyppihyväksytyt sillat: Koostuu kolmesta erilaisesta tyypistä: 1. Ajoneuvoliikenteen palkkisillat 2. Ajoneuvoliikenteen laattasillat 3. Kevyenliikenteen palkkisillat Liikenneviraston käyttölupa myönnetty palkkisilloille Suunniteltu eurokoodien mukaisesti Ajoneuvotyypit LM1, LM3 / (76 tn) Kevyenliikenteen tyyppi KL / (16 tn), Kaidekuorma 5 kn Soveltuu niin yksityisteiden silloiksi kuin yleisten valtion teiden silloiksi

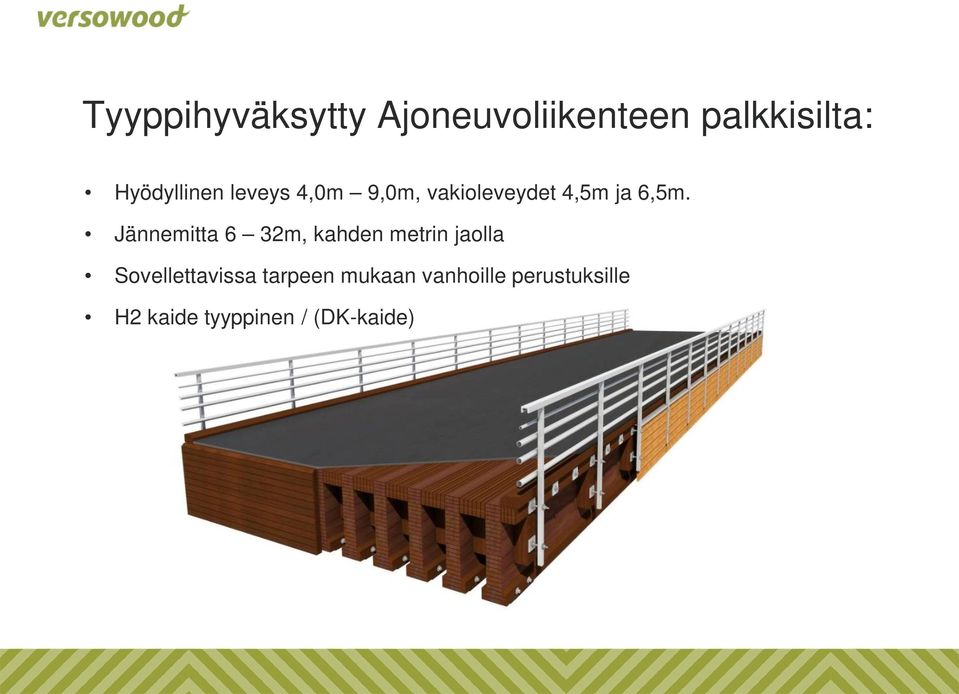

14 Tyyppihyväksytty Ajoneuvoliikenteen palkkisilta: Hyödyllinen leveys 4,0m 9,0m, vakioleveydet 4,5m ja 6,5m. Jännemitta 6 32m, kahden metrin jaolla Sovellettavissa tarpeen mukaan vanhoille perustuksille H2 kaide tyyppinen / (DK-kaide)

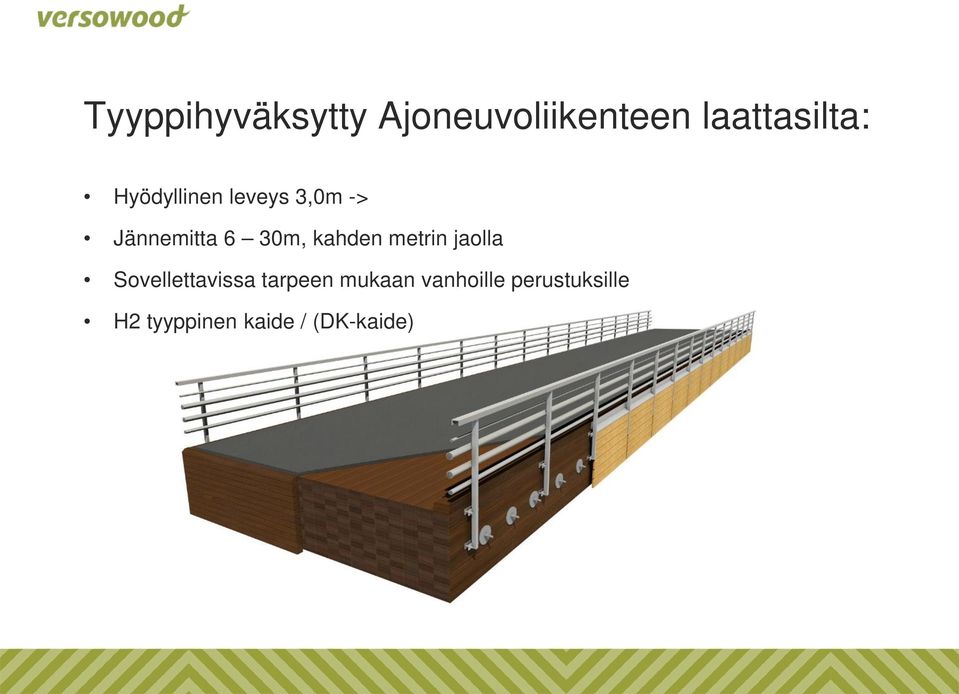

15 Tyyppihyväksytty Ajoneuvoliikenteen laattasilta: Hyödyllinen leveys 3,0m -> Jännemitta 6 30m, kahden metrin jaolla Sovellettavissa tarpeen mukaan vanhoille perustuksille H2 tyyppinen kaide / (DK-kaide)

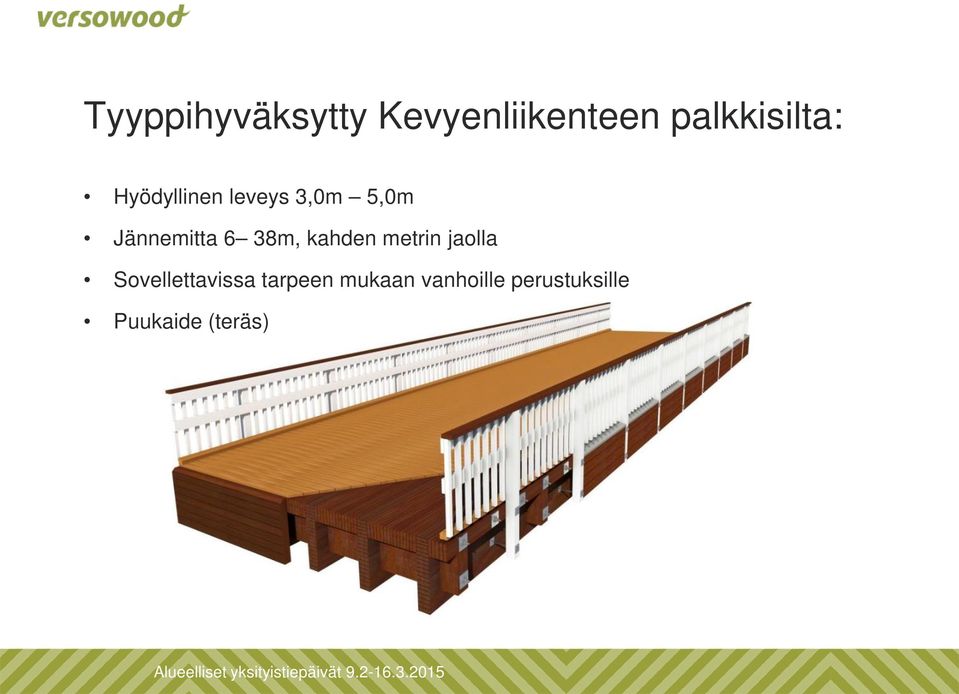

16 Tyyppihyväksytty Kevyenliikenteen palkkisilta: Hyödyllinen leveys 3,0m 5,0m Jännemitta 6 38m, kahden metrin jaolla Sovellettavissa tarpeen mukaan vanhoille perustuksille Puukaide (teräs) Alueelliset yksityistiepäivät

17 Tyyppihyväksyttyjen siltojen rakenteet Palkit liimapuuta GL30c/GL32c Suolapainekyllästetty/Kreosootti (Kreo) Sahatavarat C30/C24 Suolapainekyllästetty/Kreo Kiinnitystarvikkeet ja teräkset kuumasinkittyjä Kaiteet H2 tyyppinen Sovellettavissa monilla erilaisilla kansirakenteilla esim.: Suolapainekyllästetyt palkit/kreo eristemastiksi (15-20mm) asfalttibetoni (30-40mm) Suolapainekyllästetyt palkit/kreo kumibitumivaluasfaltti (30-40mm) KREO palkit puukansi (32-50mm) Maalaukset esim. 2xpeittävä akryylimaali

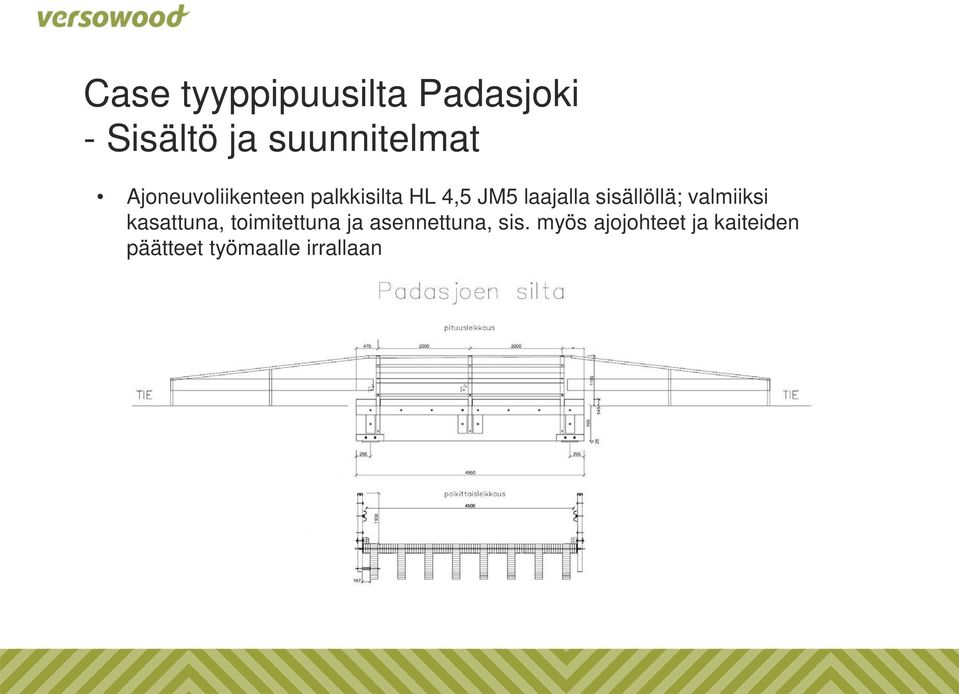

18 Case tyyppipuusilta Padasjoki - Sisältö ja suunnitelmat Ajoneuvoliikenteen palkkisilta HL 4,5 JM5 laajalla sisällöllä; valmiiksi kasattuna, toimitettuna ja asennettuna, sis. myös ajojohteet ja kaiteiden päätteet työmaalle irrallaan

19 Case tyyppipuusilta Padasjoki - Valmistus Sahatavaran kyllästys -> palkkien liimaus -> palkkien ja sahatavaroiden yhteenliimaus -> lohkojen rei tys -> yhteenjännittäminen -> kasaus -> kaiteiden asennus

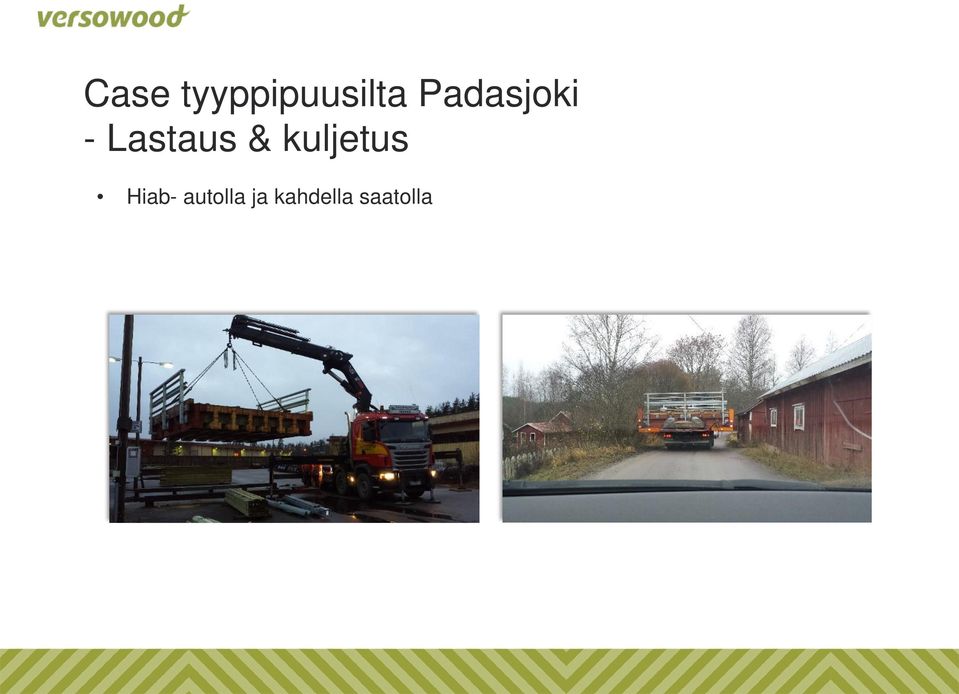

20 Case tyyppipuusilta Padasjoki - Lastaus & kuljetus Hiab- autolla ja kahdella saatolla

21 Case tyyppipuusilta Padasjoki - Asennus ja viimeistelytyöt Nosto paikoilleen -> kiinnitys/kiilaus maatukiin -> Päätymuuri ja siipimuuri -> täytöt -> kumibitumivalu -> pengerjohteet -> valmis liikenteelle

22 Hyödyllisiä linkkejä ja lähteet: Versowood infra-esite: Tyyppisiltojen käyttöselosteet (s.19): f Luonnonvarakeskus, Ilmastovaikutukset ja hiilensidonta: Puuinfo, Puutuotteiden valmistus jopa tuottaa enemmän energiaa kuin kuluttaa

23 Kiitos! Jaakko Huotari, Myyntipäällikkö Projektit Puh fi Esa Hynninen, Projekti-insinööri Projektit, liimapuutuotteet Puh
