LIITE 1 TESTAUSTULOSTEEN TIEDOT

Transkriptio

1 LIITE 1 TESTAUSTULOSTEEN TIEDOT Mittauksen lähtöarvoista ja tuloksista tulee olla tulostettavissa ulkoasultaan ja tietojen ryhmittelyltään selkeä, enintään kolmesivuinen mittauspöytäkirja, jonka fonttikoko on vähintään 8, kuvat ja kaaviot kokoa 7x11 ja vasemmalla 2 cm:n marginaali. Raja-arvojen ylitykset on korostettava tai alleviivattava tulosteessa. Lisäksi tulosteissa tulee olla ainakin seuraavat tiedot: - ajoneuvotiedot - merkki, malli - haltijan/omistajan nimi - rekisterinumero tai valmistenumeron 7 viimeistä numeroa - käyttöönottovuosi - käyttötarkoitus (vpv/ppv/kap) - tarvittavat jarrukäytävien korjauskertoimet - jarrusylintereiden koot ja vipupituudet - päivämäärä-, korjaamo- ja testaajatiedot - atk-ohjelman nimi ja ohjelmaversion koodinumero - pyöräkohtaiset herätepaineet - pyöräkohtaiset vierintävastukset - pyöräkohtaiset soikeudet mittauspaineella - pyöräkohtaiset jarruvoimat mittauspaineella - akselikohtainen mittauspaine - akselikohtainen laskentapaine - akselimassat tyhjänä ja kuormattuna - akselikohtaiset jarrusuhteet tyhjänä ja kuormattuna - ajoneuvokohtainen jarrusuhde (auto/perävaunu) - hidastuvuusprosentit tyhjänä ja kuormattuna - suhde-ero akseleiden välillä verrattuna kokonaishidastuvuuteen - yhteenveto saaduista tuloksista (maksimivoima, oma-/ kokonaismassa ja kokonaisjarrutussuhde) - mitattu paine-ennakko - graafiset jarrusuhdekuvaajat tyhjänä ja kuormattuna - ALB-testin tulokset, vähintään 5 mittaustulosta (ei EBS) - säätöarvokilven tiedot (ei EBS) - viivetestin tulokset

2

3

4

5

6 LIITE 6 KAAVIO KYTKENTÄVAIHTOEHDOISTA Auto Varsinainen-, puoli- tai keskiakseliperävaunu EBS ABS ALB EBS ABS ALB KYTKENTÄ Turvavaruste on fyysinen komponentti tai sähköinen toiminto Turvavarusteita ei ole Kytkentä ei ole turvallinen / (mahdollinen) sisäinen toiminto

7 JARRUDYNAMOMETRIN KALIBROINTIPÖYTÄKIRJA LIITE 7 Kalibrointipvm: Kalibroija: Dynamometri, tyyppi: Valmistusnumero: Laskentaohjelman valmistaja: Lämpötilat Dynamometrin ympäristö: C Dynamometri kuoppa (anturin lähellä): C Elektroniikan ympäristö: C Kalibrointilaitteiden jäljitettävyys: (todistukset liitteenä) Oikea Normaali Mittaustulokset Huom! Jarruvoima kn 1. kuormaus 2. kuormaus 3. kuormaus Viisarin näyttämä 3. kuormaus paluu Vasen Normaali Jarruvoima kn 1. kuormaus 2. kuormaus Mittaustulokset 3. kuormaus Viisarin näyttämä 3. kuormaus paluu Kuorman arvo luettu laitteelta

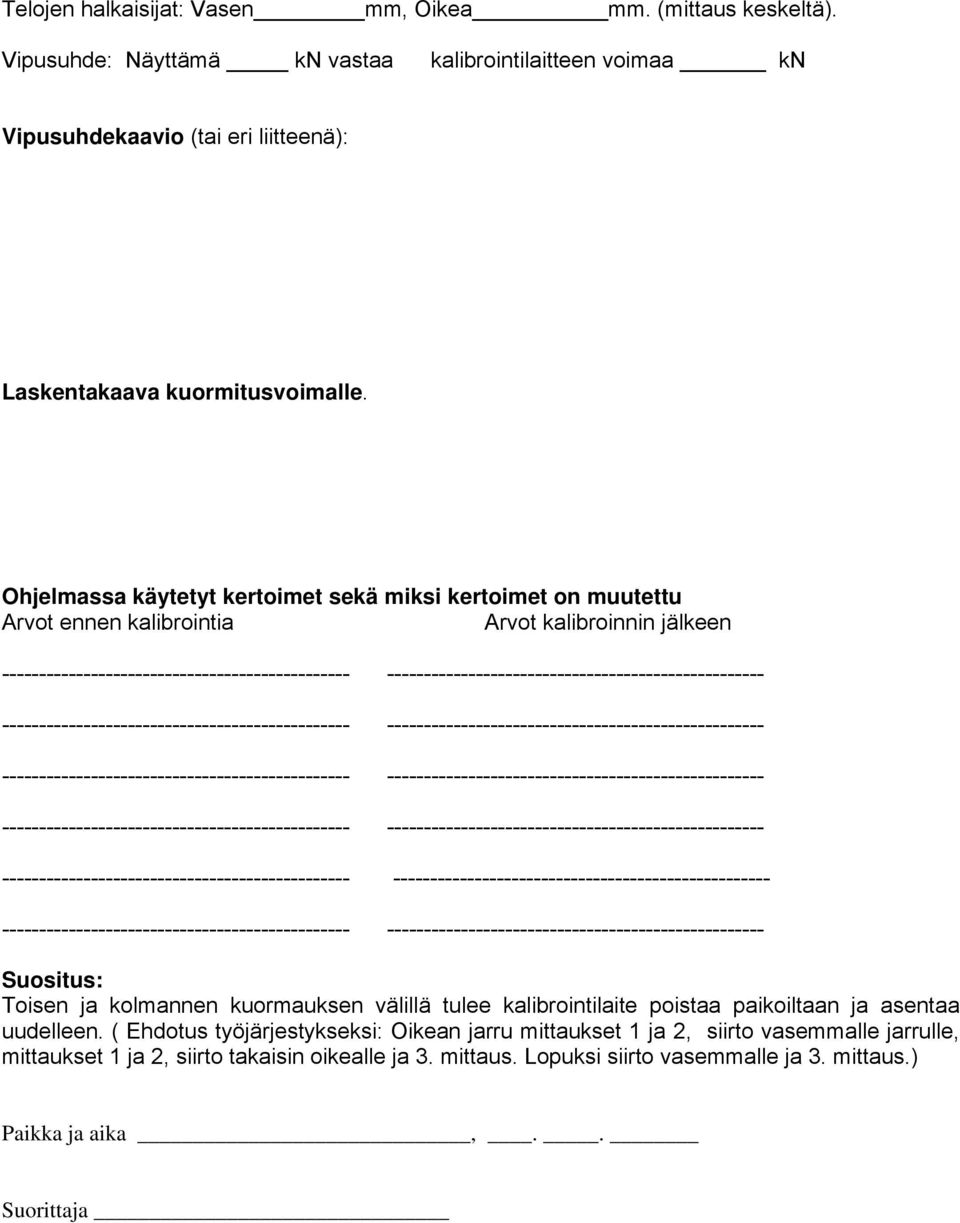

8 Telojen halkaisijat: Vasen mm, Oikea mm. (mittaus keskeltä). Vipusuhde: Näyttämä kn vastaa kalibrointilaitteen voimaa kn Vipusuhdekaavio (tai eri liitteenä): Laskentakaava kuormitusvoimalle. Ohjelmassa käytetyt kertoimet sekä miksi kertoimet on muutettu Arvot ennen kalibrointia Arvot kalibroinnin jälkeen Suositus: Toisen ja kolmannen kuormauksen välillä tulee kalibrointilaite poistaa paikoiltaan ja asentaa uudelleen. ( Ehdotus työjärjestykseksi: Oikean jarru mittaukset 1 ja 2, siirto vasemmalle jarrulle, mittaukset 1 ja 2, siirto takaisin oikealle ja 3. mittaus. Lopuksi siirto vasemmalle ja 3. mittaus.) Paikka ja aika,.. Suorittaja

9 KORJAUSTODISTUS LIITE 8 Ajoneuvon rekisterinumero Ajoneuvon valmistenumero Ajoneuvon merkki ja malli Ajoneuvon korjannut yritys Osoite ja puhelinnumero Jarruluvan numero Ajoneuvon korjannut henkilö Yllä olevaan ajoneuvoon on tehty toimestamme seuraavat korjaustoimenpiteet: Vakuutamme antamamme tiedot oikeiksi ja työn tehdyksi asianmukaisesti ja ammattitaidolla Paikka ja aika:.. Allekirjoitus ja nimen selvennys

10 LIITE 9 Jarrukellojen mittojen vertailutaulukko Järjestelmään ko. kenttään pannaan jarrukellon sisähalkaisija = männän halkaisija d= 4A/π, joten tämä tieto tulee rekisteröintitodistukseen. Jarrukellon pinta-ala tuumina Männän halkaisija mm kellon pannan ulkohalkaisija mm
