C 25 KÄYTTÖ-, HUOLTO- JA ASENNUSOHJE SUOMI CAPTURE AT SOURCE C 25 NR /

Koko: px
Aloita esitys sivulta:

Download "C 25 KÄYTTÖ-, HUOLTO- JA ASENNUSOHJE SUOMI CAPTURE AT SOURCE C 25 NR. 148451/03 2001-10-01"

Transkriptio

1 KÄYTTÖ-, HUOLTO- JA ASENNUSOHJE SUOMI CATURE AT SOURCE C 25 NR. 4845/3 2--

2 Asentaminen Toimintakuvaus Käynnistys Käyttötarkoitus Asetukset Huolto Varaosat Lisävarusteet Tarkistuslistat Sisällys CE, Vaatimustenmukaisuusvakuutus TÄRKEÄÄ! Turvallisuusohjeet Vastaanottotarkistus Tekniset tiedot Mitat Asennusohjeet aineilmaliitäntä Sähköasennus Maavastusmittaus uhaltimet Sovellukset utkiston mitoitus/järjestelmän asentaminen Toimintakuvaus Käynnistäminen Valvontajärjestelmän asetukset Valvontajärjestelmän yleiskuvaus Valvontajärjestelmän vikailmoitukset Huolto-ohjeet Vianetsintäkaavio Varaosat Lisävarusteet Tarkistuslista Asennus Tarkistuslista Huolto Tarkistuslista 2 Huolto sivu

3 C 25 R Tämä tuote on suunniteltu ja valmistettu täyttämään asianmukaiset EY-direktiivien vaatimukset. Tämän tason säilyttämiseksi on asennuksessa, korjauksessa ja huollossa käytettävä asiantuntevaa henkilöstöä ja alkuperäisiä varaosia. Valmistaja AB h. Nederman & Co, maahantuojan Oy Tecalemit Ab ja lähin jälleenmyyjä antavat teknistä neuvontaa ja toimittavat varaosia. Vaatimustenmukaisuusvakuutus Me, AB h Nederman & Co., vakuutamme yksinomaan omalla vastuullamme, että seuraava tuote: - FilterMax C 25 sarja 667 lisävarusteineen johon tämä vakuutus liittyy, on seuraavien standardien tai muiden normatiivisten asiakirjojen vaatimusten mukainen: 98/37/EC, 73/23/EEC, 89/336/EEC ja 87/44/EEC - EN 286- AB h. Nederman & Co. Sydhamnsgatan 2 S Helsingborg Sweden 2-- Rasmus oulsen, roduct Manager TÄRKEÄÄ! TURVALLISUUSOHJEET Tämä laite on suunniteltu käryjen ja räjähtämättömän kuivan pölyn poistamiseen ja suodattamiseen. Jotta voitaisiin varmistua laitteen oikeanlaisesta toiminnasta ja minimoida huollon tarve, tulee laitetta käyttää vain tässä ohjeessa kuvattuihin tarkoituksiin. Käyttöohje sisältää varoitustekstejä jotka tulee lukea ja noudattaa käytettäessä laitetta. Laitteen toiminnalliset häiriöt, erityisesti ne, jotka vähentävät laitteen turvallista käyttöä, tulee korjata välittömästi. Turvallisen ja luotettavan asennuksen, sähköasennuksen, käytön, huollon ja vianhaun varmistamiseksi käyttäjän tulee olla perehtynyt käyttöohjeisiin. Ota yhteys Tecalemitiin tai lähimpään jälleenmyyjään saadaksesi teknistä tukea. VASTAANOTTOTARKISTUS FilterMax C 25 on tarkastettava mahdollisten kuljetusvaurioiden varalta. Jos osia puuttuu tai on vaurioitunut, tulee kuljetusyhtiöön ja laitteen toimittajaan ottaa välittömästi yhteys. 3

4 TEKNISET TIEDOT Suodatusaste Suodatinpinta Suodatinmateriaali Ilmamäärä Ympäristön lämpötila rosessi-ilman (kuiva) Materiaalin kuvaus aineilman tarve aineilman kulutus aineilmaliitäntä uhaltimen moottori Suojausluokka Relejännite uhaltimen alipaine ulssin äänitaso Melutaso aino C 25 99% tai 99,9 % (TFE-suodatin),5 µm (hetken käytön jälkeen) 4 x 2 = 48 m 2 (Basic W ja oly Web suodatin) 4 x = 4 m 2 (oly Web antistaattinen suodatin) kaksinkertainen polyesteri/polypropyleeni (Basic W suodatin) unottu polyesteri (oly Web suodatin) 5-3 m 3 /h (kuormituksesta riippuen) -2 C C C C, ei lauhduttava 3mm maalattu teräs,4 -,6 Ma (4-6 bar, psi),,5 Ma suositeltu, ilman oltava kuivaa ja öljytöntä 32 Ni / puhdistuspulssi paineen ollessa,6 Ma (6 bar / 87 psi)) R /2" (DN 5) 3 kw (4 hp) I V AC, max. 6 VA ka, ei ylipaine Lp Aeq, 3 s, 5 db 66 db(a) 454 kg Osa nro Jännite 28 V 6 Hz 23 V 6 Hz 23 V 5 Hz 4 V 5 Hz 46 V 6 Hz Virta A A A 6. A 5 A MITAT Ø35 Ø max Ø

5 KÄYNNISTÄMINEN min. FilterMax C 25 on asennettava sisätiloihin. Se tulee sijoittaa ottaen huomioon roskasäiliöiden tyhjennys sekä huolto ja kunnossapito. FilterMax C 25 asennetaan vahvistetulle betonille. Asennus voidaan tehdä muullekin riittävän kovalle pohjalle. Asennuksessa tulee ottaa huomioon seuraavat asiat: FilterMaxin kokonaispaino Suodatetun materiaalin kokonaispaino TÄRKEÄÄ! Asennustilan tulee olla vapaa kaikista esteistä. Erityistä huomiota on kiinnitettävä ankkuripultteihin. Ankkuripulttien (M6) on yletettävä vähintään 6 mm perustukseen. Jos kiinnitys tehdään kiilaankkuria tms. käyttäen täytyy alustan olla siihen soveltuva. Käytä tarvittaessa säätöpaloja suodatinyksikön asettamiseksi vaakasuoraan. Tarkasta vesivaa alla. 8 5 Ovi auki maks FilterMax C min. 5 Käytä sakkelia, ei koukkua. VAROITUS! Henkilö- ja/tai aineelliset vahingot mahdollisia! Käyttäkää vain hyväksyttyjä laitteita nostamiseen, kokoamiseen ja siirtelyyn. Yhdistä nostosilmukat kaapin 4 nostokorvakkeeseen. Kun FilterMax C 25 on asennettu, sen maadoitus on tarkastettava mittaamalla (ks. sivu 9). 5

6 AINEILMALIITÄNTÄ aineilmasäiliö Tyhjennysventtiili Sulkuventtiili (lisävaruste) aineensäädin, asetettava,4 -,6 Ma (4-6 bar, psi) (lisävaruste) Kytke paineilma suodattimen tuloliitäntään. Tiivistä kaikki kytkennät. aineilmaosat (lisävarusteet, kts. sivu 22) Sulkuventtiilin asentamista paineilmalinjaa suositellaan. Virtaussuunta huomioitava asennuksessa. TÄRKEÄÄ! aineilmasäädintä/ vedenerotinta ei saa asentaa tilaan jossa lämpötila voi laskea alle C. Suositeltava liitäntäkoko: vähintään /2" aineilmaliitäntä TÄRKEÄÄ! aineilmaliitännän paine on oltava vähintään =,4 -,6 Ma (4-6 bar, psi) aineilman kastepisteen on oltava matalampi kuin lämpötilan jossa laitetta käytetään. aineilman on oltava öljytöntä ja kuivaa. Epäpuhdas tai liian matalapaineinen paineilma voi aiheuttaa puhdistusventtiilin vajaatoimintaa joka johtaa heikkoon puhdistustulokseen ja heikentää suodatusastetta. Huuhtele paineilmaverkosto ennen sen kytkemistä suodattimeen. Älä käytä tiivistysnauhaa paineensäätimen jälkeen. Sulje paineilmasyöttö ja tyhjennä järjestelmä paineesta ennen huolto- ym. töiden aloittamista. Järjestelmää ei saa paineistaa jos ilman lämpötila on alle sallitun - 2 C. Jos lämpötila on alhaisempi, prosessi voidaan käynnistää ja pitää käynnissä noin 5 minuutin ajan, minkä jälkeen järjestelmä voidaan paineistaa. 6

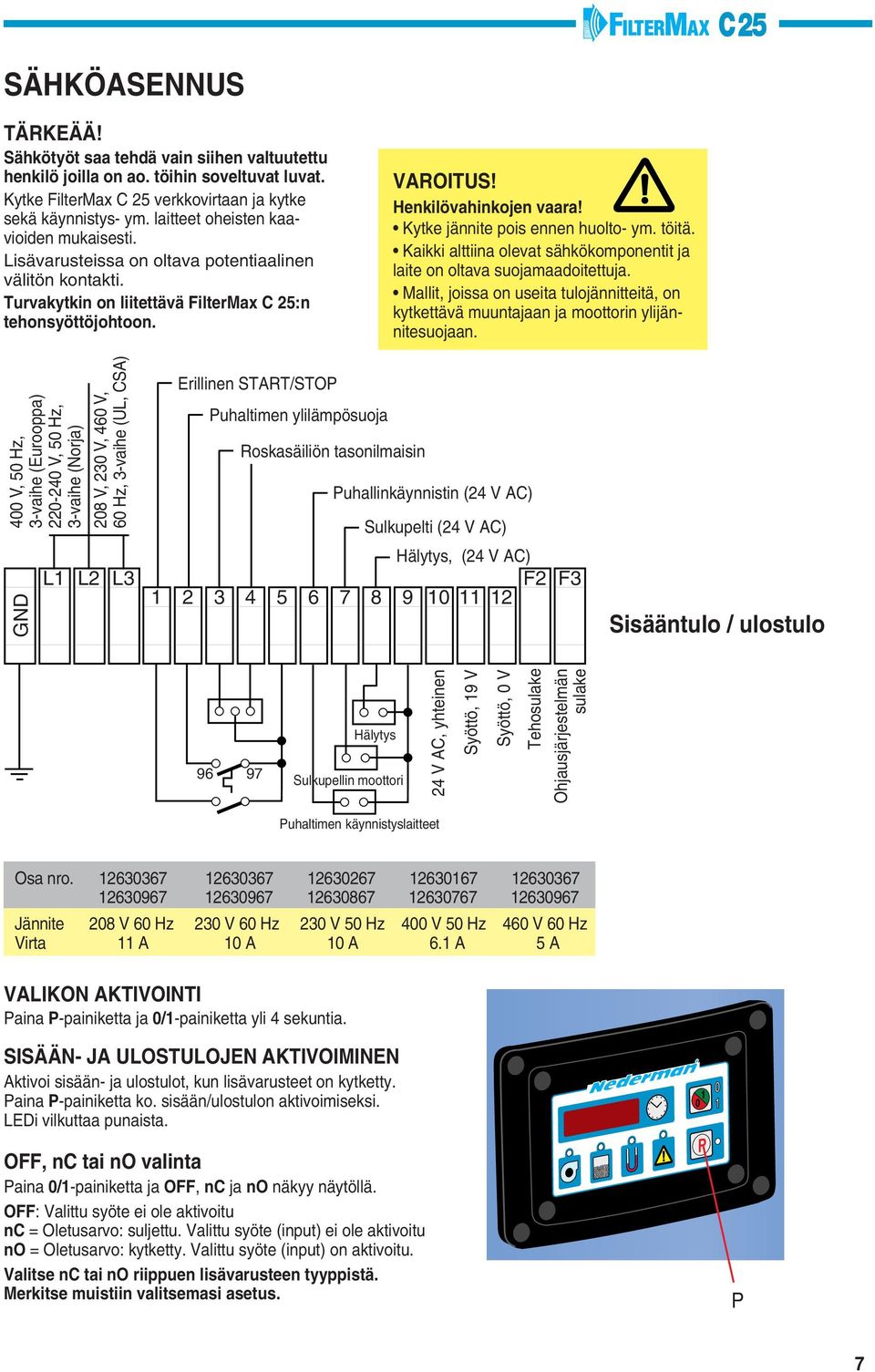

7 SÄHKÖASENNUS TÄRKEÄÄ! Sähkötyöt saa tehdä vain siihen valtuutettu henkilö joilla on ao. töihin soveltuvat luvat. Kytke FilterMax C 25 verkkovirtaan ja kytke sekä käynnistys- ym. laitteet oheisten kaavioiden mukaisesti. Lisävarusteissa on oltava potentiaalinen välitön kontakti. Turvakytkin on liitettävä FilterMax C 25:n tehonsyöttöjohtoon. VAROITUS! Henkilövahinkojen vaara! Kytke jännite pois ennen huolto- ym. töitä. Kaikki alttiina olevat sähkökomponentit ja laite on oltava suojamaadoitettuja. Mallit, joissa on useita tulojännitteitä, on kytkettävä muuntajaan ja moottorin ylijännitesuojaan. 4 V, 5 Hz, 3-vaihe (Eurooppa) V, 5 Hz, 3-vaihe (Norja) 28 V, 23 V, 46 V, 6 Hz, 3-vaihe (UL, CSA) GND L L2 L3 Erillinen START/STO uhaltimen ylilämpösuoja Roskasäiliön tasonilmaisin uhallinkäynnistin (24 V AC) Sulkupelti (24 V AC) Hälytys, (24 V AC) F2 F Sisääntulo / ulostulo Hälytys Sulkupellin moottori 24 V AC, yhteinen Syöttö, 9 V Syöttö, V Tehosulake Ohjausjärjestelmän sulake uhaltimen käynnistyslaitteet Osa nro Jännite 28 V 6 Hz 23 V 6 Hz 23 V 5 Hz 4 V 5 Hz 46 V 6 Hz Virta A A A 6. A 5 A VALIKON AKTIVOINTI aina -painiketta ja /-painiketta yli 4 sekuntia. SISÄÄN- JA ULOSTULOJEN AKTIVOIMINEN Aktivoi sisään- ja ulostulot, kun lisävarusteet on kytketty. aina -painiketta ko. sisään/ulostulon aktivoimiseksi. LEDi vilkuttaa punaista. OFF, nc tai no valinta aina /-painiketta ja OFF, nc ja no näkyy näytöllä. OFF: Valittu syöte ei ole aktivoitu nc = Oletusarvo: suljettu. Valittu syöte (input) ei ole aktivoitu no = Oletusarvo: kytketty. Valittu syöte (input) on aktivoitu. Valitse nc tai no riippuen lisävarusteen tyyppistä. Merkitse muistiin valitsemasi asetus. 7

8 A Vilkkuu tai nc tai no OFF uhaltimen moottorin suojaus aina näppäintä. Aktivoitu syöte: no. 2 Valitse OFF, nc tai no / painikkeella. OFF nc no no on oletusarvo toimitettaessa. B Vilkkuu tai nc tai no OFF Korkea pölypitoisuus aina näppäintä. Aktivoitu syöte: no. 3 Valitse OFF, nc tai no / painikkeella OFF nc no OFF on oletusarvo toimitettaessa. C da - 6 s Kanavistonsulkupellin taukoaika aina näppäintä. Aktivoitu syöte: no. 7 24V:n AC virta jousipalautteisen tai kelaventtiilillä toimivan kostuttimen moottorin käynnistämiseen. Käytetään virran vähentämiseen puhaltimen käynnistyessä.häiriöajan kostuttimen käynnistymisaika: - 6s puhaltimen käynnistymisestä. Aseta haluttu käynistymisaika / painikkeella. tai OFF D LO ON START/STO ohjainyksiköstä aina näppäintä. Kytkee pois käytöstä ohjainyksikön start/stop näppäimen. Vain kauko-ohjattu käynnistys mahdollinen. Valitse On tai OFF / näppäimellä. On OFF Taukoajan asetus (pt) ks. sivu 2. 8

9 MAAVASTUSMITTAUS Maavastusmittauksen saa suorittaa vain valtuutettu sähkömies. TÄRKEÄÄ! Kaikki suodattimen metalliosat on maadoitettava. Maavastus mitataan FilterMax C 25 asennuksen jälkeen sekä huollon yhteydessä. Mittaus suoritetaan GND:n (ks. sivu 7) sekä seuraavien osien välillä. Suojamaa kytketään irti GND:stä ennen mittausta.. Suodatinmoduuli 2. Ovi 3. Roskasäiliö 4. Suodatinpatruuna (vain antistaattinen oly Web suodatin) Suojamaa kytkettävä mittauksen jälkeen. Kokonaispaine (a) 35 UHALTIMET käyttöpaine puhdistus suodatin 3. Imamäärä (m 3 /h) SOVELLUKSET Nederman FilterMax C 25 suodattaa mm. hitsauskäryjä, metallien oksideja, talkkia, kalkkia, pulverimaalia ja hiontapölyä. FilterMaxia C 25 ei saa käyttää räjähdysvaarallisen aineen suodattamiseen. Räjähtäviä pölyjä ovat kuivat orgaaniset pölyt ja jotkut metalliset pölyt. Metalliset pölyt ovat alumiini, magnesium, titaani kromi ja muiden metallien hienoa, puhdasta pölyä. Edellä mainittujen metallien hitsauksessa syntyvät käryt eivät ole ongelma mutta hionnassa syntyvä pöly on. Ota yhteys Tecalemitiin tai Nederman- jälleen myyjään mikäli on epävarmuutta soveltuvuudesta. FilterMaxia C 25 ei saa käyttää helposti syttyvän aineen suodattamiseen. Monet syttyvien käryjen/pölyjen yhdistelmät (öljy, rasva) ja kipinät voi aiheuttaa tulipalon hionnan tai hitsauksen yhteydessä. Tämän ongelman ehkäisemisessä tärkein asia on kipinöiden pääsyn estäminen kohdepoistolaitteisiin. Toinen tärkeä toimenpide on kohdepoistolaitteiden ja putkistojen säännöllinen puhdistaminen. FilterMax C 25 ei suodata kaasuja. VAROITUS! Henkilövahinkojen vaara! Joissain maissa suodatettua ilmaa ei saa palauttaa työtilaan jos FilterMaxia C 25 käytetään terveydelle vaarallisten aineiden suodattamiseen. Räjähdys- ja tulipalovaara! Älä käytä FilterMaxia C 25 räjähtävän pölyn tai käryn suodattamiseen. Suodatin on kytkettävä pois käytöstä ja puhdistettava ennenkuin sen ulkopinnoilla tai imuliittimessä tehdään korkeita lämpötiloja vaativia töitä kuten hiontaa tai hitsausta. Asenna palohälytys suodattimen ohjausyksikköön, jotta suodatin kytkeytyisi pois käytöstä palon sattuessa. Varovaisuutta on noudatettava kun työskennellään maalattujen tai öljyisten materiaalien kanssa. Ota yhteys maahantuojan edustajaan epäselvissä tapauksissa. FilterMaxia C 25 ei saa altistaa palaville/hehkuville materiaaleille. Jos tulipalon vaara on suuri, on asennettava palonsammutin. 9

10 C 25 UTKISTON MITOITUS JA JÄRJESTELMÄN ASENNUS uhdistusluukku HUOM! Ilmamäärää voi säätää säätöventtiilillä, joka asennetaan suodattimen jälkeen ilman kulkusuunnassa. uhdistusluukku Kanavistosulkupelti 3-45 uhdistusluukku Vastakkaisella puolella olevaa tuloaukkoa käytetään puhdistus- ja tarkastusluukkuna. Nederman Original kohdepoistoletkusto sähkötoimisella sulkupellillä Suosituksia Oikea putkikoko on tärkeä ettei painehäviö putkistossanouse liian korkeaksi ja ettei putkistoon synny pölyjäämiä. Ilman nopeus putkistossa pitäisi olla vähintään 5-2 m/s pölylle. Ota nopeus huomioon kun mitoitat putkiston halkaisijaa. Ilman nopeus ei saisi laskea ennen suodatinta. Seuraavia putkihalkaisijoita voidaan käyttää FilterMaxin putkistossa: Ø 25 mm tuloputkelle ja Ø 35 mm poistoputkelle. VAROITUS! Räjähdysvaara! Suodatin on kytkettävä pois käytöstä ja puhdistettava ennenkuin sen ulkopinnoilla tai imuliittimessä tehdään korkeita lämpötiloja vaativia töitä kuten hiontaa tai hitsausta. Asenna palohälytys suodattimen ohjausyksikköön, jotta suodatin kytkeytyisi pois käytöstä palon sattuessa. Varovaisuutta on noudatettava kun työskennellään maalattujen tai öljyisten materiaalien kanssa. Ota yhteys maahantuojan edustajaan epäselvissä tapauksissa. FilterMaxia C 25 ei saa altistaa palaville/hehkuville materiaaleille. Hionnan ja runsaan pölymäärän yhteydessä: Käytä vain suuria kaarevuussäteitä. Älä käytä t-kappaleita. Hitsauksessa: kierresaumakanava. Asenna riittävästi puhdistusluukkuja ennen FilterMaxia C 25. Jos pöly on kuluttavaa, voi olla tarpeellista käyttää vahvistettuja putkiston osia kulutukselle alttiissa paikoissa. utkiston on oltava mahdollisimman lyhyt ja haaroitettu vähintään kahteen jotta voidaan varmistua riittävän pienestä painehäviöstä. Käytä suurempia halkaisijoita poistopuolella pienentääksesi painehäviöitä. Käytä palopeltejä jos putkisto läpäisee eri paloalueita. Huom! alopellit eivät ehkäise räjähdyksiä. Asenna virtausmittari poistokanavaan (vähintään 3 m päähän suodattimen poistoaukosta). Jos räjähdyksen vaara on ilmeinen on parempi asentaa useita pieniä järjestelmiä kuin yksi suuri. Asenna kipinäloukku estämään kipinöiden tai palavien/hehkuvien materiaalin kulkeutumisen FilterMaxiin. Öljyistä materiaalia hitsattaessa on suodatinpatruunat käsiteltävä hienokalkilla (noin 6 g) ennen ensimmäistä käynnistystä.

11 C 25 TOIMINTAKUVAUS Likainen ilma johdetaan tuloaukon läpi ja johdetaan sen jälkeen alas suodatinpatruunoille. oistokanava uhdistusventtiili Sisäänrakennettu kytkentäkotelo, joka sisältää muuntajan, releen ja moottorinsuojan. Sisäänrakennettu puhallin Hiukkaset tarttuvat patruunoiden suodatinaineeseen. aineilmasäiliö Näytöllä varustettu ohjausyksikkö uhdistettu ilma poistetaan sisäänrakennetulla puhaltimella poistokanavaan. Suodattimien roskasäiliö uhdistusventtiili Suodatinpatruunat puhdistetaan yksitellen voimakkaalla ilmapulssilla. Ilmapulssi ohjataan patruunan ulostuloaukkoon. uhdistus on hiljainen ja tehokas. Suodattimien puhdistusta valvoo erillinen yksikkö. Suodatinpatruuna ylhäältä nähtynä

12 C 25 STARTING THE SYSTEM. Kytke paine suodattimen paineilmajärjestelmään. Säädä paine,4 -,6 Ma (4-6 bar, psi). 2. Säädä ilmamääränsäätöpelti puoliväliin 3. Tärkeää! Tarkasta puhaltimen siipipyörän pyörimissuunta seuraavasti: Irrota ovessa olevat kiinnitysruuvit. Käynnistä FilterMax C 25. ysäytä FilterMax C 25. Avaa ovi ja tarkasta puhaltimen tuloaukon kautta siipipyörän pyörimissuunta. Ota yhteys valtuutettuun sähköasentajaan jos pyörimissuunta täytyy vaihtaa. 4. Säädä ilmamäärä oikeaksi säätöpellillä. Ilmamäärän voi mitata itot- putkella (tai ilmamäärämittarilla) ja painemittarilla. TÄRKEÄÄ! Liian suuri ilmamäärä voi aiheuttaa sähköjärjestelmän kaatumisen ja merkittävästi vähentää suodatinmateriaalin elinikää. 5. Kaikkien solenoidien tulee avautua ja sulkeutua jatkuvasti puhdistussyklin mukaisesti (tehdassäätö on 6 sek.). Voit tarkistaa solenoidien toiminnan seuraavasti: Aseta taukoajaksi tst (ks. alla). HUOM! Tämä on vain tarkastusasetus eikä sitä tule käyttää normaalissa käytössä. Käynnistä järjestelmä ja laske ilmapulssien määrä. Sen pitäisi olla 4. VAROITUS! Henkilövahinkojen vaara! Säätöpelti Jos poistokanavaa ei ole asennettu, pysy etäällä puhaltimen poistoalueelta, sillä ulospuhallettavat roskat voivat aiheuttaa tapaturman. VALVONTAJÄRJESTELMÄN ASETUKSET KÄYTÖNAIKAINEN UHDISTUS FilterMaxin puhdistus on suunniteltu täysautomaattiseksi. utkisto ja solenoidit jakavat ms pitkiä pulsseja suodatinpatruunoihin. Taukoaika pulssien välillä on tehtaalla säädetty 6y sekuntiin mutta ajan voi säätää välillä 5 9 s. SUOSITUKSIA TAUKOAJAN ASETTAMISEEN Taukoajan asetus riippuu suodattimen kuormituksesta. Kevyt kuormitus pöly on helppo puhdistaa suodatinpatruunoista, esim. kuiva kivipöly tai hiontapöly. Normaali kuormitus Esimerkiksi hitsaushuuru tai suuret määrät kevyitä pölyjä. Raskas käyttö - Laseri- tai plasmaleikkaus tai raskas hitsaus. Jos kuormitus on kevyttä, puhdistuspaineen voi säätää.5 Ma:han (5 baaria). Varmista ettei suodattimen paine laske liian nopeasti. Jos ei, taukoaikaa voidaan vähentää yhdellä tasolla ja puhdistuspainetta lisätä, maksimissaan kuitenkin.6 Ma:han (6 baariin). Kevyt 9 s Kuormitus Normaali 6 s Raskas 3 s Taukoajaksi on tehtaalla asetettu 6 s. pt 3 Taukoajan asetus aina -painiketta, kunnes näytölle tulee pt. Aseta taukoajaksi /-painikkeella jokin seuraavista arvoista. tst = testausasento, kaikki venttiilit avautuvat kerran s välein. tst s 5 s 2 s 3 s 45 s 6 s 9 s - Ei puhdistusta käytön aikana 2

13 KÄYTÖNJÄLKEINEN UHDISTUS Laite voidaan säätää siten, että puhdistus käynnistyy vain silloin, kun puhallin ei ole käynnissä. Tämäsuositeltavaa, koska se on tehokkaampaa kuin käytönaikainen puhdistus. Käytönjälkeisen puhdistuksen taukoaika on aina 5 s. Käytönjälkeiseen puhdistukseen on asetettava haluttu syklien määrä. Yksi sykli tarkoittaa kaikkien suodatinpatruunoiden puhdistusta. Syklien määräksi suositellaan 2 tai 3, riippuen pölykuor-mituksesta (kevyestä normaaliin). Sulkupellin käyttöä suositellaan, kun käytönjälkeinen puhdistus on käynnissä (kis. Lisävarusteet sivulla 22). dt 3 uhdistussyklien asetus aina -painiketta, kunnes näytölle tulee dt. Aseta haluttu puhdistussyklien määrä /- painikkeella. sykli 2 sykliä 3 sykliä 4 sykliä 5 sykliä HÄLYTYSTOIMINTO Hälytys on aina päällä kun laitetta käytetään. Tämä tarkoittaa että hälytys laukeaa jos laitteen toiminnassa havaitaan häiriöitä. unainen LEDi nro. 4 vilkkuu kun hälytys on lauennut. dl tai Go St Hälytystoiminnon asetus aina -painiketta, kunnes näytölle tulee dl. Valitse /-painikkeella toiminto Go tai St. Käryä/pölyä aiheuttavissa prosesseissa, joita ei vikatilanteessa voida pysäyttää välittömästi, on suositeltavaa valita toiminto Go ja asentaa selvästi näkyvä hälytyslaite. Go: Järjestelmä pysähtyy hälytystilassa vain, jos moottorinsuoja laukeaa tai ovi avataan. St: Järjestelmä pysähtyy automaattisesti hälytyksen lauetessa KAUKO-OHJATTU KÄYNNISTYS /-painikkeella voidaan valita toiminnot Aut tai OFF. Useimmille suodattimille, jotka käynnistetään kauko-ohjauksella koneelta tai prosessista ym., kannattaa valita Aut. Käynnistyksen kauko-ohjaus tulisi liittää liittimeen nro ja 5 (ks. sivu 7). Kauko-ohjausta käytettäessä järjestelmää ei voi pysäyttää /- painikkeella. Teksti re näytetään näytössä lyhyen aikaa. re tai OFF Aut Kauko-ohjatun käynnistyksen asetus aina -painiketta, kunnes näytölle tulee re. Valitse /-painikkeella Aut tai OFF. OFF: Kauko-ohjattua käynnistystä käytettäessä ei kone käynnisty automaattisesti, kun vika on korjattu. Kaukoohjauksella käynnistetty kone on pysäytettävä ja FilterMax C 25 nollattava painamalla käynnistyspainiketta, ennen kuin kaukokäynnistys on mahdollista. Aut: Kauko-ohjattua käynnistystä käytettäessä kone käynnistyy uudelleen, kun vika on korjattu tai kun virta on katkennut. 3

14 VALVONTAJÄRJESTELMÄN YLEISKUVAUS Ohjainyksikön näyttö ilmaisee käyttötunnit, puhdistuksen tilan, hälytykset ja mahdolliset viat. LEDit voivat toimia seuraavasti:, 2, 3 vihreä tasainen valo: toiminta on OK, 2, 3 vihreä valo, vilkkuu välillä punaista: järjestelmä toimii, viallinen toiminta on korjattu, 2, 3 punainen valo: viallinen toiminta joka vaatii toimenpiteitä 4 punainen vilkkuva valo: viallinen toiminta joka vaatii välittömiä toimenpiteitä., 2, 3 ovat käytössä vain jos lisävarusteiden syöte on aktivoitu Vilkkuu kun puhdistus on käynnissä. Valo palaa kun laite on käynnissä. 2 4 Yhteenlaskettu käyttötuntimäärä. r E re tulee näytölle jos laite yritetään sammuttaa ohjainyksiköltä kun kaukokäynnistin on käytössä. Sekä punainen piste että vilkkuvat kun käytönjälkeinen puhdistus on käynnissä. Järjestelmä on pysähtynyt ja käytönjälkeinen puhdistus on käynnissä. Jos /-painiketta painetaan vielä kerran, puhdistus pysähtyy välittömästi. 4

15 VALVONTAJÄRJESTELMÄN VIRHEILMOITUKSET Vilkkuu r E A Vilkkuu Moottorin ylilämpösuoja on lauennut tai taajuusmuuttaja ilmoittaa viasta. Tarkista syy. Korjaa vika ja palauta ylilämpösuoja. rre A näkyy näytöllä (vuorotellen käyttötuntien kanssa) johtuen hälytyksestä kaukokäynnistyksen yhteydessä. Vilkkuu door Vilkkuu Suodattimen painehäviö on liian suuri. Tarkasta, että puhdistusjärjestelmä on täydessä toimintakunnossa. Tarkasta paineilma. aineen pitäisi olla Ma (4-6 bar / psi). Tarkasta taukoaika (tehdasasetus 6 s, ks. sivu 2). Ovi on avattu laitteen ollessa päällä. Sulje ovi. Vilkkuu door Ovi on auki. FilterMax C 25 ei voi käynnistyä. Roskasäiliö on täynnä. Tyhjennä säiliö. HUOLTO-OHJEET Seuraavat kohdat on säännöllisesti tarkistettava jotta laite toimisi suunnitellulla tavalla (sivut 6-7). Tarkistusten tarpeen määrää suodatettu aine ja kuinka paljon laitetta käytetään. Rikkoutuneet ja kuluneet osat on vaihdettava heti. Katso myös huoltopöytäkirja, sivut VAROITUS! Henkilövahinkojen vaara! Käytä suojalaseja, hengityssuojaimia ja suoja-käsineitä kun teet huolto- tai korjaustöitä laitteen sisällä, erityisesti kun vaihdat suodattimia ja kun tyhjennät roskasäiliötä. Vältä koskemista tai altistumista pölylle hu-ollon aikana. Kytke sähkövirta pois ennen työn aloittamista. Katkaise sähkövirta ennen huoltotoimenpiteitä. Sulje paineilmasyöttö ja tyhjennä järjestelmä paineesta ennen kuin avaat suodattimen oven ja ennen huolto- ym. töiden aloittamista. 5

16 ROSKASÄILIÖIDEN TYHJENNYS TÄRKEÄÄ! Tyhjennä roskasäiliö, kun se on 2/3 täynnä. Älä anna säiliön ylitäyttyä. Se voi vaikuttaa suodatusasteeseen ja aiheuttaa huomattava määrän ylimääräistä työtä, kun säiliö irrotetaan. Normaali työskentelyvalaistus riittää, kun säiliö tyhjennetään. Tarkista alussa, kuinka nopeasti säiliö täyttyy, jotta voisit arvioida tarvittavan tyhjennystiheyden jatkossa.. Kytke sähkövirta FilterMaxista C Aseta esim. pumppukärryt säiliön alle (tms. jolla säiliö on helppo kuljettaa). 3. Irrota säiliön lukitus ja laske säiliö pumppukärrylle. 4. Tyhjennä roskasäiliö. Jätteiden hävittäminen tulee suorittaa voimassa olevien asetusten mukaisesti. 5. Tarkista, että tiivistekumi suodattimen ja roskasäiliön välissä on ehjä. 6. Aseta roskasäiliö suodattimen alle ja laita lukitus paikoilleen. Tarkista, että tiivistekumi tulee paikoilleen. KERRAN VIIKOSSA TAI ROSKA- SÄILIÖN TYHJENNYKSEN YHTEYDESSÄ Tarkista, onko paineensäätimen kupissa vettä tai öljyä. aineilma ei ole tarpeeksi kuivaa jos paineensäätimen kupissa on vettä. Liian kostea paineilma voi vahingoittaa suodattimia. Tarkista että paine on asetettu,4 -,6 Ma (4-6 bariin, psi). Tarkista myös suodattimien paineilmasäiliöt veden varalta jos paineensäätimen kupissa on vettä. Ilmausruuvi on paineilmasäiliön oikealla puolella säiliön alla. aineensäätimen kuppi HUOLTOTOIMENITEET, JOTKA SUORITETAAN KÄYTTÖTUNNIN JÄLKEEN TAI VÄHINTÄÄN KERRAN UOLESSA VUODESSA. Tarkista että puhdistusjärjestelmän kaikki venttiilit toimivat oikein. Aseta taukoajaksi tst. Käynnistä järjestelmä ja laske ilmapulssien määrä, 4 sykliä kohden. oista pöly puhtaan ilman kammiosta. HUOLTOTOIMENITEET, JOTKA SUORITETAAN 2 KÄYTTÖ- TUNNIN JÄLKEEN TAI VÄHINTÄÄN KERRAN VUODESSA TAHI SUODATINVAIHDON YHTEYDESSÄ. Ruuvaa yläosan ja imuliittimen tarkistusluukut irti. Tarkista tiivisteet. uhdista tiivisteet tarvittaessa. Tarkista suodattimien paineilmasäiliöt veden varalta. Ilmausruuvi on paineilmasäiliön oikealla puolella säiliön alla. Suodatinpatruunat ovat vaihdettavaa tyyppiä. Suodattimet on vaihdettava jos niiden ulkopinta on vaurioitunut. Ne on vaihdettava myös jos ilmamäärä FilterMaxin läpi on riittämätön suodattimien tukkeutumisen takia useankin peräkkäisen puhdistuksen jälkeen. Maavastusmittaus (kts. sivu 9) GND - Suodatinmoduuli GND - Roskasäiliö GND - Suodatinpatruuna (vain antistaattisessa oly Web -suodattimessa) GND - Ovi Tarkistusluukut 6

17 SUODATTIMIEN VAIHTO VAURION YHTEYDESSÄ, ALENTUNEEN ILMAMÄÄRÄN YHTEYDESSÄ, MUTTA VIIMEISTÄÄN 6 KÄYTTÖTUNNIN JÄLKEEN.. Katkaise virransyöttö suodattimelta. 2. Katkaise paineilmasyöttö ja tyhjennä paineilmajärjestelmä. 3. Avaa kaksi kiinnitysruuvia käyttäen mukana tulevaa kuusiokoloavainta tai tavallista mm avainta. Avaa ovi. 4. Löysää suodatinpidikkeiden ruuveja mutta älä irrota niitä kokonaan. 7. Aseta asennuslevy paikoilleen kuvan mukaisesti ja vedä suodatin kokonaan muovipussiin. 5. oista suodatinpidikkeet. 8. oista asennuslevy ja taita muovipussi siten että se peittää suodattimen kokonaan. 9. Toista sama muilla suodattimilla.. Tarkista suodatintila vaurioiden ja pölykertymien varalta. uhdista suodatintila esim. pölynimurilla.. Käsittele suodattimia varoen. Niihin ei saa kohdistua iskuja tai osua teräviä esineitä. 2. Työnnä uudet suodattimet paikoilleen. Suodatinta ei tarvitse tukea kun se työnnetään paikoilleen. Riittää, kun pitää huolen että suodattimen alapinnassa oleva reuna osuu taitetusta pellistä tehtyyn ohjainlevyyn. 3. Nosta suodatinpidikkeet paikoilleen ja kiristä ruuvit. 4. Tarkista oven tiiviste. Sulje ovi ja kiristä kiinnitysruuvit. 5. aineista paineilmajärjestelmä ja säädä paine,4 -,6 Ma (4-6 bar / psi)). 6 käyttötunnin jälkeen on myös tarkistettava että johdot ovat ehjiä ja kunnolla kytketty. 6. Vedä muovipussi asennuslevyn läpi kuvan mukaisesti. 7

18 VIANETSINTÄKAAVIO TÄRKEÄÄ! oista paineilma järjestelmästä ennen kuin aloitat työt puhdistusjärjestelmän parissa. Älä paineista paineilmajärjestel-mää jos lämpötila on alle alimman työs-kentelylämpötilan (= -2 C). Alhai-semmissa lämpötiloissa järjestelmä voidaan käynnistää ja pitää käynnissä noin 5 min., minkä jälkeen järjestelmä voidaan paineistaa. FilterMax C 25 ei käynnisty. A Mahdollinen vika Onko näytössä teksti door? EI KYLLÄ Tarkasta, että ovi on kiinni ja oven kytkin on ehjä. Tarkistuskohta Toimenpide alaako mikään ohjainyksikön LEDeistä. EI KYLLÄ alaako A-hälytyksen merkiksi LED 4? Tarkasta jännitesyöttö ja kytkentäkotelon sulakkeet. Jos ne ovat kunnossa, ota yhteys lähimpään valtuutettuun Nederman huoltoon. EI KYLLÄ Ota yhteys lähimpään valtuutettuun Nederman-huoltoon. Korjaa LEDin ilmoittama vika, kts. sivut 5. B FilterMax C 25 käynnistyy, mutta sammuu hetken päästä ja näytöllä näkyy Err + numero. Näkyykö näytöllä muu kuin Err? EI KYLLÄ Ota yhteys lähimpään valtuutettuun Nederman-huoltoon. Yhdessä tai useammassa ohjausventtiilissä on vikaa. Numero(t) jotka näkyy Err jälkeen näyttää viallisten venttiilien numerot. Tee järjestelmä paineettomaksi ja tyhjennä paineilmasäiliö. Katkaise virransyöttö. Irrota käyttöpaneeli ovesta ja avaa kotelo. Vaihda ohjausventtiilin kelan kortti (varaosa nro. 3). 8

19 FilterMaxin C 25 painehäviö on korkea. Toimiiko puhdistusjärjestelmä täydellisesti? EI KYLLÄ C Tarkista paineilman paine. aineen pitäisi olla,4 -,6 Ma (4-6 bar, psi). Toimiiko joku venttiileistä? EI Katso kohta B KYLLÄ Katso kohta E Jos d-ohjaus on asennettu, katso puhdistusjärjestelmän säätö tämän tuotteen ohjeista. Muussa tapauksessa tarkasta ajastimeen asetettu taukoaika (ks. sivu 2). Oletusarvo on 6 s. Raskaat sovellukset vaativat lyhyemmät ajat. Erittäin keveissä sovelluksissa voidaan käyttää pitempiä aikoja. D Saattaa olla että suodattimet on vaihdettava jos puhdistusta on äskettäin säädetty. Ilmamäärä on riittämätön. Onko painehäviö suuri (>- 5 a)? KYLLÄ EI Onko ilmamäärä ollut riittävä? Katso kohta C Ota yhteys lähimpään valtuutettuun Nederman-huoltoon. EI KYLLÄ Toimiiko puhallin oikein? yöriikö siipipyörä oikeaan suuntaan? KYLLÄ EI Tarkista siipipyöränpyörimissuunta ja vertaa sitä puhaltimen kaavussa olevaan tarraan. On erittäin tärkeää että siipipyörä pyörii oikeaan suun-taan. Jos siipipyörä pyörii väärään suuntaan, puhallin antaa vain noin 4 % ilmamäärästä. Tarkasta seuraavasti: Irrota oven kiinnitysruuvit. Käynnistä FilterMax C 25. ysäytä FilterMax C 25. Avaa ovi ja tarkasta puhaltimen tuloaukon kautta siipipyörän pyörimissuunta. Ota yhteys valtuutettuun sähköasentajaan jos pyörimissuunta täytyy vaihtaa. Tarkista kuuluuko putkistoon sulkuventtiilejä ja niiden asennot. Avaa venttiilejä säätääksesi ilmamäärä, mutta älä ylitä suurinta sallittua ilmamäärää. Tarkasta, että suodatinyksikön tarkastusluukku on kiinni. Tarkasta, ettei puhaltimen poistoaukko ole tukossa tai vaurioitunut. uhdista tulokanava. Tarkasta, että pölysäiliö on tiivis. Tarkasta, että kanavajärjestelmässä ei ole muita aukkoja tarkastettujen lisäksi. 9

20 Joku venttiileistä ei toimi oikein (mutta toimiviakin on). F Näkyykö näytöllä Err + jokin numero? KYLLÄ EI Onko lämpötila alle C? TÄRKEÄÄ! oista paineilma järjestelmästä ennen kuin aloitat työt puhdistusjärjestelmän parissa. G Katso kohta B EI KYLLÄ Vuoto paineilmajärjestelmässä (huomaa äänestä) Tarkista kuuntelemalla mikä venttiileistä ei toimi. Venttiilit toimivat järjestyksessä, 2, 3, 4 (jossa on vasemmassa laidassa oven ollessa auki). Irrota venttiilin kansiosa ja tarkista että kalvossa oleva pieni reikä ei ole tukossa. Vaihda rikkinäiset venttiilit (varaosa nro. 5). Jos paineilman kastepiste on lähellä tai on korkeampi kuin ilman lämpötila, venttiili saattaa jäätyä. Tämän vian tunnistaa siitä, että se poistuu lämpötilan noustessa. TÄRKEÄÄ! Älä paineista paineilmajärjestelmää jos lämpötila on alle alimman työskentelylämpötilan (= -2 C). Alhaisemmissa lämpötiloissa järjestelmä voidaan käynnistää ja pitää käynnissä noin 5 min., minkä jälkeen järjestelmä voidaan paineistaa. Vuotavatko ulkoiset liitännät? KYLLÄ EI ysäytä järjestelmä. Laske järjestelmän paine alle yhteen bariin. Avaa suodattimen ovi ja etsi vuoto. Korjaa ulkoiset liitännät. Sulje paineilmasyöttö ja tyhjennä paineilmasäiliö. Vuotaako pulssisuuttimen venttiili? KYLLÄ EI Vaihda vaurioituneet osat. H Korkeat päästöt. Epätavallisen korkeat päästöt poistoilmassa. Irrota venttiili ja tarkista onko siinä epäpuhtauksia tai vaurioituneita osia. uhdista ja/tai vaihda vaurioituneet osat. ysäytä järjestelmä! Sulje paineilmasyöttö ja tyhjennä paineilmasäiliö. Onko kaikki suodatinpatruunat oikein asennettu (tarkasta tiivisteet)? EI Asenna ne oikein. KYLLÄ Katso suodattimien sisältä onko niissä pölyä. öly suodattimien sisäpinnassa on merkki vuodosta. Vaihda vaurioitunut suodatinpatruuna. 2

21 C 25 VARAOSAT Ohjeet tilauksentekoa varten. Varaosaluettelo Tilauksessa pitää lukea seuraavat tiedot: A. Osanumero (art. No) ja tarkistusnumero (Control no.). Tiedot löytyvät tunnistuskilvestä. B. Varaosan nimi ja numero. C. Varaosien lukumäärä. Nimi Suodatin (4 kpl) (ks. sivu 22) 2 Kansi, sis. näyttö ja piirikortti 3 Kontaktori 4 Oven tiiviste 5 ulssiventtiili 6 Ovikatkaisin 7 uhdistusputki (x 4) Muuntaja* Moottorinsuoja* Ohjausventtiili uhallin, täydellinen Roskasäiliö Ohjausventtiilin kortti * asennettu puhaltimen päällä olevaan kytkentäkoteloon

22 VARAOSAT SUODATINATRUUNAT (4-kpl) Basic W Kaksikerroksinen polyesteri / polypropeeni. Sopii käryille ja hienoille hiukkasille. Suodatusaste: 99 %,5 µm (hetken käytön jälkeen) Suodatinpinta: 2 m 2 aino BIA luokka C Osanumero oly Web unottu polyesteri. Sopii keskikokoisille tai suurille hiukkasille. Suodatusaste: 99 % at,5 µm (hetken käytön jälkeen) Suodatinpinta: 2 m 2 estävä aino BIA luokka C Osanumero oly Web TFE TFE-kalvo, laminoitu punottuun polyesteriin. Sopii pienille ja keskikokoisille hiukkasille. Suodatusaste: 99,9 % at,5 µm (hetken käytön jälkeen) Suodatinpinta: 2 m 2 estävä aino BIA luokka C Osanumero oly Web antistaattinen and oly Web anti-staattinen TFE Alumiinipäällysteinen punottu polyesteri. Sopii herkästi syttyville, keskikokoisille ja suurille hiukkasille. Suodatusaste: 99 %,5 µm / 99,9 %,5 µm (TFE) Suodatinpinta: m 2 estävä aino BIA luokka C Osanumero Osanumero (TFE) LISÄVARUSTEET SUODATIN / SÄÄDIN Käytetään säätämään ilmapaine halutuksi. Suodattaa epäpuhtauksia paineilmasta. Asennettava tilaan jonka lämpötila ei laske alle C. Osanumero HUOLTOVENTTIILI AINEILMALINJAAN Ilmaava. Asennetaan paineilmalinjaan. Käytetään katkaisemaan paineilmasyöttö ennen huoltotöiden aloittamista. Tuotteen kanssa tilattaessa tämä lisävaruste asennetaan tehtaalla. Osanumero d-ohjaus Käytetään kun halutaan ohjata puhdistusta tehokkaammin. Yksikkö neuvoo omaa käyttöään paremmin kuin tavanomainen ohjainyksikkö. Varustettu suodattimen suuresta painehäviöstä varoittavalla hälytystoiminnolla. Osanumero AINEMITTARI Mittaa paineeroa suodattimien yli. Kiinnitetään FilterMaxin jalustaan. Mittariin voidaan liittää painekytkin jolloin ohjainyksikön näytölle saadaan tieto suodattimien vaihtamistarpeesta. Tuotteen kanssa tilattaessa tämä lisävaruste asennetaan tehtaalla. Osanumero TURVAKYTKIN FilterMax C 25:een. Osanumero

23 TARKISTUSLISTA ASENNUS Jos tarkastuksissa saadut tulokset (esim. mittausarvot) eroavat merkittävästi aikaisemmista tuloksista, niitä on pidettävä varoituksena ja niiden syyt on tutkittava tarkkaan. FilterMax C 25 Nro. vm Suorittaja Tarkistuspisteet Tulos Tulos Tulos Merkintöja. Toimitus (sivu 3) A. uuttuvat osat B. Kuljetuksessa syntyneet vauriot 2. Asennus (sivu 5) A. Turvallinen jalusta/perusta B. Kiinnityspultit/vetävät voimat C. FilterMax paino/kerätty pöly D. Johtavat ruuvitiivisteet E. Roskasäiliö F. Suodatinpatruunat 3. aineilmaliitäntä (sivu 6) A. Huoltoventtiili B. Suodattimen säädin C. aine,4,6 Mpa D. Kastepiste E. Öljy/Kosteus F. aineilmaliitäntöjen puhdistus 5. Sähköasennukset (sivu 7) A. Ylivirtasuoja B. Turvakatkaisija C. Kanavistonsulkupelti D. uhallin E. Y/D-start F. Ulkoinen START/STO G. Hälytys H. Syötteiden aktivointi 23

24 TARKISTUSLISTA ASENNUS FilterMax C 25 Nro. vm Suorittaja Tarkistuspisteet Tulos Tulos Tulos Merkintöja 6. Maavastusmittaus (sivu 9) A. GND Suodatinmoduulit B. GND Ovet C. GND roskasäiliö E. GND Suodatinpatruunat (vain antistaattinen) 4. utkiston mitoitus (sivu ) A. utkien läpimitat B. Sisääntuloputki C. intojen puhdistus D. alopelti E. Kanavistonsulkupelti F. Virtausmittari G. Kohdepoistoletkut 7. Valvontajärjestelmä, asetukset (sivu 2-3) A. Käytönaikainen puhdistus B. Taukoajan asetukset C. Käytönjälkeinen puhdistus D. A-hälytystoiminto E. Kauko-ohjaus F. -ohjaus 24

25 TARKASTUSLISTA HUOLTO (sivu 9, 6-7) FilterMax C 25 Nro. vm Käyttöaika Suorittaja Tarkistuspisteet Tulos Tulos Tulos Tulos Tulos. Roskasäiliö/Suodattimen säätäjä A. Tyhjennä roskasäiliö (kun se on 7%) täynnä. B. Tarkasta säätäjän vesikuppi C. Tarkasta onko painesäiliössä vettä 2. Kelaventtiilit, toiminnan tarkastus 3. oista pöly puhtaan ilman kammiosta 4. uhdista pinnat 6. Tarkasta suodatinpatruunat 8. Maavastusmittaus (sivu 9) A. GND Suodatinmoduulit B. GND Ovet C. GND roskasäiliö D. GND Suodatinpatruunat (tukikorit, vain antistaattisessa oly Web-suodattimessa) 9. Suodattimien vaihto (sivu 7). Tarkasta, ettei yksikään kaapeli ole vaurioitunut tai liitetty väärin. Joka :nnest * Joka 2:nnest * Joka 6:nnest * * käyttötunnin jälkeen tai vähintään kerran puolessa vuodessa. 2 käyttötunnin jälkeen tai vähintään kerran vuodessa suodatinpatruunoiden vaihdon yhteydessä. 6 käyttötunnin jälkeen tai jos suodatin on vahingoittunut tai toimii huonosti. 25

26 TARKASTUSLISTA HUOLTO (sivu 9, 6-7) FilterMax C 25 Nro. vm Käyttöaika Suorittaja Tarkistuspisteet Tulos Tulos Tulos Tulos Tulos. Roskasäiliö/Suodattimen säätäjä A. Tyhjennä roskasäiliö (kun se on 7%) täynnä. B. Tarkasta säätäjän vesikuppi C. Tarkasta onko painesäiliössä vettä 2. Kelaventtiilit, toiminnan tarkastus 3. oista pöly puhtaan ilman kammiosta 4. uhdista pinnat 6. Tarkasta suodatinpatruunat 8. Maavastusmittaus (sivu 9) A. GND Suodatinmoduulit B. GND Ovet C. GND roskasäiliö D. GND Suodatinpatruunat (tukikorit, vain antistaattisessa oly Web -suodattimessa) 9. Suodattimien vaihto (sivu 7). Tarkasta, ettei yksikään kaapeli ole vaurioitunut tai liitetty väärin Joka :nnest * Joka 2:nnest * Joka 6:nnest * * käyttötunnin jälkeen tai vähintään kerran puolessa vuodessa. 2 käyttötunnin jälkeen tai vähintään kerran vuodessa suodatinpatruunoiden vaihdon yhteydessä. 6 käyttötunnin jälkeen tai jos suodatin on vahingoittunut tai toimii huonosti. 26

27 TARKASTUSLISTA HUOLTO (sivu 9, 6-7) FilterMax C 25 Nro. vm Käyttöaika Suorittaja Tarkistuspisteet Tulos Tulos Tulos Tulos Tulos. Roskasäiliö/Suodattimen säätäjä A. Tyhjennä roskasäiliö (kun se on 7%) täynnä. B. Tarkasta säätäjän vesikuppi C. Tarkasta onko painesäiliössä vettä 2. Kelaventtiilit, toiminnan tarkastus 3. oista pöly puhtaan ilman kammiosta 4. uhdista pinnat 6. Tarkasta suodatinpatruunat 8. Maavastusmittaus (sivu 9) A. GND Suodatinmoduulit B. GND Ovet C. GND roskasäiliö D. GND Suodatinpatruunat (tukikorit, vain antistaattisessa oly Web -suodattimessa) 9. Suodattimien vaihto (sivu 7). Tarkasta, ettei yksikään kaapeli ole vaurioitunut tai liitetty väärin Joka :nnest * Joka 2:nnest * Joka 6:nnest * * käyttötunnin jälkeen tai vähintään kerran puolessa vuodessa. 2 käyttötunnin jälkeen tai vähintään kerran vuodessa suodatinpatruunoiden vaihdon yhteydessä. 6 käyttötunnin jälkeen tai jos suodatin on vahingoittunut tai toimii huonosti. 27

28 TARKASTUSLISTA HUOLTO (sivu 9, 6-7) FilterMax C 25 Nro. vm Käyttöaika Suorittaja Tarkistuspisteet Tulos Tulos Tulos Tulos Tulos. Roskasäiliö/Suodattimen säätäjä A. Tyhjennä roskasäiliö (kun se on 7%) täynnä. B. Tarkasta säätäjän vesikuppi C. Tarkasta onko painesäiliössä vettä 2. Kelaventtiilit, toiminnan tarkastus 3. oista pöly puhtaan ilman kammiosta 4. uhdista pinnat 6. Tarkasta suodatinpatruunat 8. Maavastusmittaus (sivu 9) A. GND Suodatinmoduulit B. GND Ovet C. GND roskasäiliö D. GND Suodatinpatruunat (tukikorit, vain antistaattisessa oly Web -suodattimessa) 9. Suodattimien vaihto (sivu 7). Tarkasta, ettei yksikään kaapeli ole vaurioitunut tai liitetty väärin Joka :nnest * Joka 2:nnest * Joka 6:nnest * * käyttötunnin jälkeen tai vähintään kerran puolessa vuodessa. 2 käyttötunnin jälkeen tai vähintään kerran vuodessa suodatinpatruunoiden vaihdon yhteydessä. 6 käyttötunnin jälkeen tai jos suodatin on vahingoittunut tai toimii huonosti. 28

29 TARKASTUSLISTA 2 HUOLTO FilterMax C 25 Nro. iste Nro. vm Merkintöja 29
