1 Biohiilestä lisätienestiä Lahti projektipäällikkö Jukka Hyytiäinen

2 Name: Charcoal The Development of the Bioenergy and Industrial (Biocoal) production Acronym: BalBiC Duration: Budget: 1,2 M ERDF: 0,95 M Lead Partner: The University of Helsinki, Department of Forest Sciences, Finland Partners: The Forestry Development Centre Tapio, Finland The State Forest Research Institute Silava, Latvia Add. Partners: Stora-Enso Wood Products, Finland, Privat Forest Centre Estonia and Institute of Forestry, Rural Engineering at the Eesti Maaulikool, Estonia Jukka Hyytiäinen Pekka Ripatti Esko Mikkonen Mikko Havimo Andis Lazdins

3 BalBiC-projektin tavoitteet Luotettavan ja vertailukelpoisen metsäbioenergia tiedon tuottaminen Balttian alueelta Biohiilimarkkinoiden edistäminen ja bioenergian kestävän käytön parantaminen Yhteistyön kehittäminen biohiilen tuottamiseksi energiatuottajien, tuotantolaitosten, yritysten ja tutkimuslaitosten kanssa Bioenergian korjuu- ja kuljetusteknologian ja logistiikan kehittäminen biohiilen tuottamiseksi Biohiilen liiketoimintaosaamisen kehittäminen Julkisen tietopankin rakentaminen biohiilen metsäraaka-aineen toimittajille, biohiilen valmistajille ja käyttäjille

4 Mitä projektissa tehdään? Projektin työpaketit: WP1 Projektin hallinnointi ja johtaminen WP2 Puuperäisten raaka-aine lähteiden ja raaka-aineen tutkiminen WP3 Markkinatutkimus biohiilen kysynnästä ja tarjonnasta WP4 Tuotanto ja logistiset ratkaisut WP5 Yhteistyö ja kohderyhmien koulutus Kuvat Jukka Hyytiäinen Department of Forest Sciences

5 Mitä tuloksia projekti tuottaa? Kirjallisuuskatsaus biohiilestä Tutkimus biohiilen valmistamisesta ja koostumuksesta Arvoketjuanalyysi biohiilen markkinoista ja liiketoiminnasta Suomessa, Latviassa ja Virossa Raportti biohiilen ja energiapuun tuotannosta ja logistiikasta Suomessa ja Latviassa Biohiilen tuotantoteknologiakatsaus Biohiiliportaali ja simulaattori Biohiiliseminaarit

6 Mitä biohiilen valmistamisesta tiedetään? Sampo Tukiainen esitteli jatkuvatoimista biohiiltämisen demolaitteistoa

7 Biohiili Biocoal - Puuhiili Mitä siitä tiedetään? Laadittiin kirjallisuuskatsaus biohiilen käytöstä Biocoal production, properties and uses, Report 1/2012 /BalBic Biohiili on kiinteää polttoainetta, joka on valmistettu biomassasta pyrolyysiprosessissa. (= Puuta kuumennetaan hapettomassa tilassa, >300 C kiinteä tuote on hiili) Todettiin, että biohiiltä voidaan käyttää laajasti soveltaen mm. maaperän puhdistamiseen, vesien puhdistamiseen, pyrolyysiöljyjä biopolttoaineiksi, puuhiiltä metallurgiaan, kemian teollisuuteen jne. Torrefioitu puu on mielletty energialaitoksen polttoon Kiinnostus pyrolyysiprosessiin on lisääntynyt voimakkaasti viimeisen 10 vuoden aikana Erilaisia tuotantoteknologioita oli tarjolla laajalti, mutta eivät ole sellaisena sopivia teolliseen tuotantoon, varsinkaan jatkuvaan toimintaan

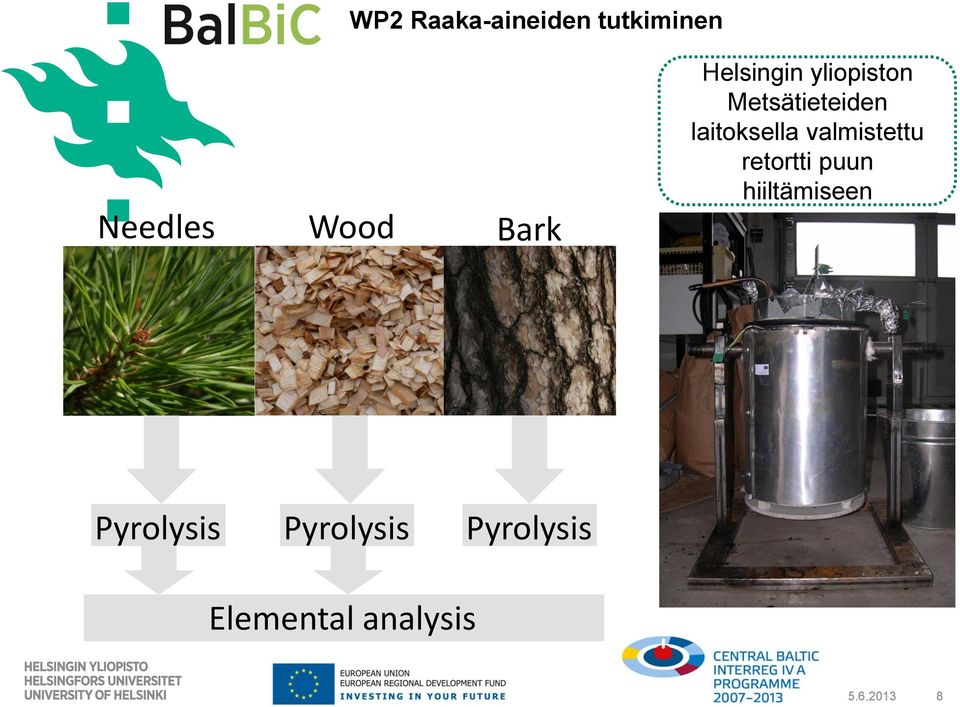

8 WP2 Raaka-aineiden tutkiminen Needles Wood Bark Helsingin yliopiston Metsätieteiden laitoksella valmistettu retortti puun hiiltämiseen Pyrolysis Pyrolysis Pyrolysis Elemental analysis

9 WP2 Raaka-aineiden tutkiminen Hiiltämisen vaikutus raaka-aineeseen Spruce wood Pine wood Spruce needles Pine needles Spruce bark Pine bark Quadratic regression Mass yield, % Temperature, o C

10 WP2 Raaka-aineiden tutkiminen Potassium is found mostly in needles. The concentration increases dramatically in pyrolysis above 300⁰C. Only needles contain significant amounts of chlorine. Concentration of chlorine decreases slightly in pyrolysis

11 WP2 Raaka-aineiden tutkiminen Most dramatic mass loss occurs during the endothermic reaction (temperatures below 300 C) due to cellulose and hemicellulose decomposition. Hemicellulose starts to degrade in temperature of 230 C, cellulose following at 260 C and lignin above 300 C. ²,³ Higher mass yield of pine in lower temperatures (250 and 300 C) is the result of pine s lower hemicellulose share. Mass yield begin to stabilise after 350 C. Mari Rautiainen,MSc student

12 WP2 Raaka-aineiden tutkiminen Forest biofuels contain large amounts of potassium, chlorine and other inorganic elements, which can be harmful to powerplant boilers. Treatment temperature Yield % C % H % N % Ca % K % Mg % P % Si % S % Al % Cl % pine bark < DL pine needle pine wood < DL < DL < DL < DL < DL < DL spruce bark spruce needle spruce wood < DL < DL < DL < DL < DL

13 WP2 Raaka-aineiden tutkiminen Biohiilen vertailu muihin tuotteisiin Wood chips (pine) Torrefied biomass Wood pellets TOP pellets Charcoal Coal Moisture content, % LHV, as received (MJ/kg) LHV, dry (MJ/kg) Bulk density, (kg/m 3 ) Energy density (bulk), (GJ/m 3 ) The Development of Bioenergy and Industrial Charcoal (Biocoal) Production (Report of the BalBiC project cb46) Report 3/2013,Production and Logistics

14 Higher heating value, MJ/kg Pyrolyysi lisää materiaalin lämpöarvoa Samaan aikaan energiatiheys massaa kohden kasvaa Kuljetuskustannukset alenevat Varastointi on helpompaa kuin käsittelemättömän puun Pyrolyysi muuttaa puun hiileksi Biohiilen / torrefioidun puun etuja Heating values for solid fuels wood torrefied wood charcoal coal Kuva Mikko Havimo

15 WP3 Markkinatutkimus Supply Chain members Number of observations Forest owner 52 Forest management operator 3 Supplier / dealer of biomass 2 Manufacturer of bio-coal 2 Manufacturer of bioenergy products other than bio-coal Industrial consumer of bioenergy 6 Technology and consulting for bioenergy sector 11 3 Other stakeholder 7 Total 86 Kuva Lei Wang

16 WP3 Markkinatutkimus Volume (tonnes) Latvia Estonia Lithuania Sweden Latvia and Estonia are producing most of the charcoal produced in Scandinavia and Baltic Countries. They also export charcoal to Nordic countries and other parts of Europe. The production in other Nordic countries except Sweden is negligible or not surveyed. ( FAOSTAT, ForestSTAT. 2011)

17 WP3 Markkinatutkimus Latvian biohiilen tuottajia Nr. Biocoal producers Amount produced 1 AHN po 1300 t/a 2 Arheo 840 t/month 3 Auce-T 132 t/a 4 Baltogles - 5 Burtnieks-A 1000 t/a 6 Coal products 840 t/a 7 Fille t/a 8 Jaun-ievinas - 9 Jaunlaicenes kokogles 3600 t/a 10 Klava t/a 11 KRK Vidzeme 3600 t/a 12 Latroka 360 t/a 13 Livanu karbons 5000 t/a 14 Ozolaines kokogles - 15 REKA 1500 t/a 16 Rujienas kokogles 2450 t/a 17 Zaubes kokoglu cehs 4500 t/a

18 WP4 Production and logistics The production chains of biocoal produced from forest chips. (Lauri Heilala) 1. Chipping at the landing 1a Energy wood terminal 1b Biocoal refinery 1c Use of biocoal 1g Use of biocoal 1d Biocoal terminal 1e Use of biocoal Roadside landing (Small diameter energywood, logging residues, stumps, faul roundwood) 1f Biocoal refinery 2. Terminal chipping 1h Biocoal terminal 2a Biocoal refinery 1i Use of biocoal 2b Use of biocoal 2c Biocoal terminal 2d Use of biocoal 3. Chipping at the mill 3a Biocoal terminal 3b Use of biocoal 3c Use of biocoal

19 Biohiilen logistiset kuljetukset On vain muutamia tutkimusjulkaisuja, jotka olisi tehty biohiilen kuljettamisesta Suomessa kivihiilen kuljetukset sisämaahan tehdään pääasiassa rekka-autoilla satamasta polttolaitokselle Esimerkiksi Lahden Energia Ltd. and Rovaniemen Energia Ltd. toimittavat hiilen rekkakuljetuksina vaikka on olemassa suora raideyhteys Tutkimuksessa oletettiin, että turpeen ja hakkeen kuljetukseen käytetty kalusto soveltuu myös biohiilen kuljetukseen VR Transpoint ei nykyisin kuljeta kivihiiltä. Lisätietoa BalBiC Report 3/2013,Production and Logistics

20 Biohiilen logistiset kustannukset Division of transportation costs of biocoal from the Kouvola-based biocoal refinery. Report 3/2013,Production and Logistics

21 WP4 Production and logistics Juha Solio esittelee Biosampo laitteiston toimintaa Anjalankoskella

22 WP5 Network and training Biocoal Portal User Desktop Profilecard search Profilecard Profilematching Forum for Discussions Maintenance Notifications Map Contact Info Upload Service Simulator 22

23 WP5 Network and training Biohiili seminaareja syksyllä 2013 Suomessa, Latviassa, Virossa

24 Pyrolyysiprosessilaitteita toimittavia yrityksiä Metso Power, Finland Preseco, Finland? ECN, Hollanti Stramproy Green Technologies, Holland Torr-Coal, Holland Topell, Holland Thermya, France Wyssmont, USA Agri-Tech Inc, USA BioEnDev, Sweden AB Torkapparater, Sweden Andritz, Austria EBES Ag, Austria Metso Power Oy t/a green field laitos

25 Thank you for your attention Kysymyksiä biohiilestä? Lisätietoa:
