1 BIOHIILISEMINAARI Biohiilipellettien ja hiilen jauhatus- ja yhteispolttokokeet 0,5MW:n pölypolttolaitteistossa Mikko Anttila Manager, R&D Projects

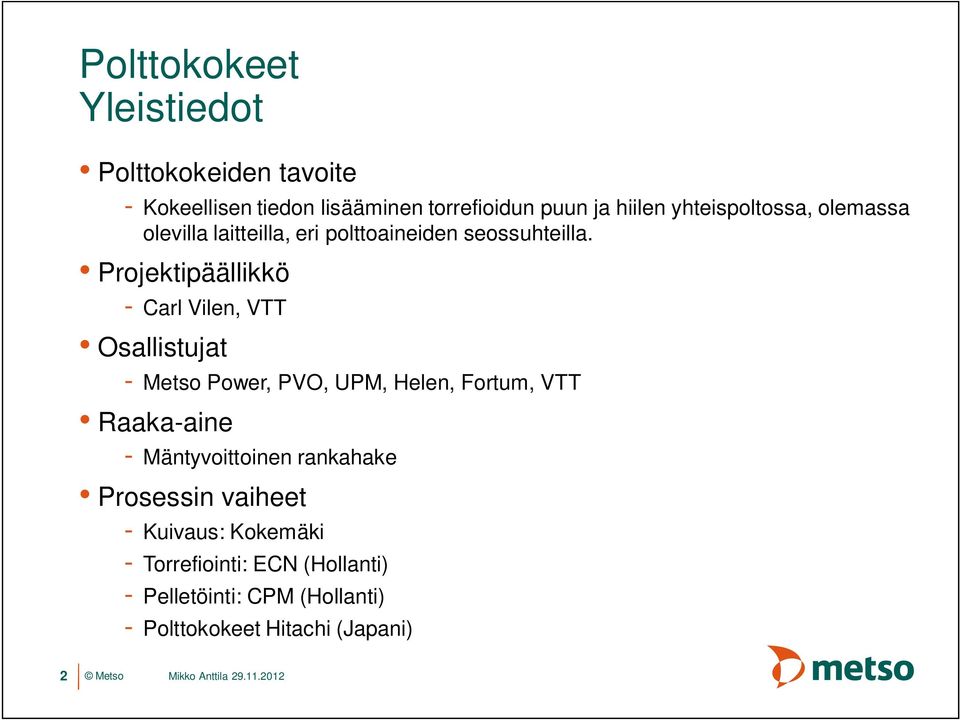

2 Yleistiedot Polttokokeiden tavoite - Kokeellisen tiedon lisääminen torrefioidun puun ja hiilen yhteispoltossa, olemassa olevilla laitteilla, eri polttoaineiden seossuhteilla. Projektipäällikkö - Carl Vilen, VTT Osallistujat - Metso Power, PVO, UPM, Helen, Fortum, VTT Raaka-aine - Mäntyvoittoinen rankahake Prosessin vaiheet - Kuivaus: Kokemäki - Torrefiointi: ECN (Hollanti) - Pelletöinti: CPM (Hollanti) - Polttokokeet Hitachi (Japani) 2 Mikko Anttila

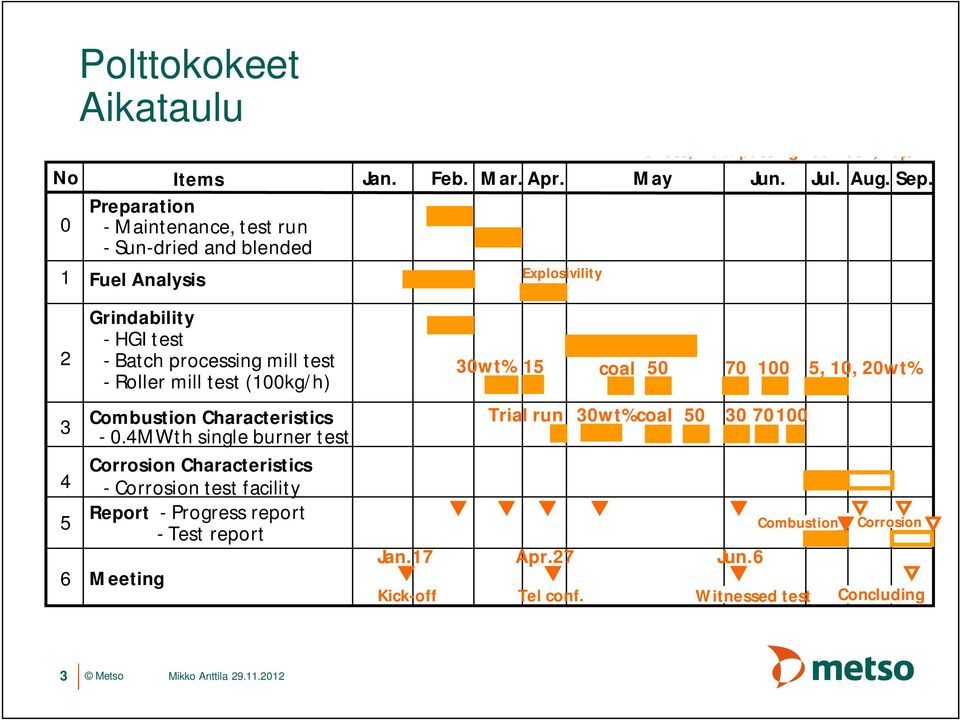

3 Aikataulu No Items Preparation 0 - Maintenance, test run - Sun-dried and blended 1 Fuel Analysis Jan. Feb. Mar. Apr. Explosivility *Fineness, wt % passing 200mesh; 75 m. May Jun. Jul. Aug. Sep Grindability - HGI test - Batch processing mill test - Roller mill test (100kg/h) Combustion Characteristics - 0.4MWth single burner test Corrosion Characteristics - Corrosion test facility Report - Progress report - Test report 6 Meeting Jan.17 Kick-off 30wt% 15 Trial run Apr.27 Tel conf. coal wt%coal Jun.6 Combustion Witnessed test 5, 10, 20wt% Corrosion Concluding 3 Mikko Anttila

4 Raaka-aineen vastaanotto 4 Mikko Anttila

5 Polttoaineiden analysointi Hiilen ja TF:n analyysit - Proximate ja ultimate analyysi - Tuhkan analyysi. - Tuhkan sulamiskäyttäytyminen - TF:n kuituanalyysi - TG-DTA - HGI Merkittävimmät erot - Lämpöarvo - Tuhkan määrä - Tuhkan sulamislämpötila - Jauhautuminen huonontuu TF:n osuuden lisääntyessä 5 Mikko Anttila

6 Polttoaineen jauhautuminen Hiilen ja TF:n jauhautuminen erikseen ja eri seossuhteilla. Polttoaineen jauhautumistulos on riippuvainen hiilen ja hiilen ja TF:n seossuhteesta. Classified mass fraction (wt%) Before milling After milling 250 Before milling Powder bed Pure coal 30wt% TF blend 50wt% TF blend 70wt% TF blend Pure TF Pure coal 30wt%TF 50wt%TF 70wt%TF Pure TF >1.7mm 600 m-1.7mm m m <75 m 6 Mikko Anttila

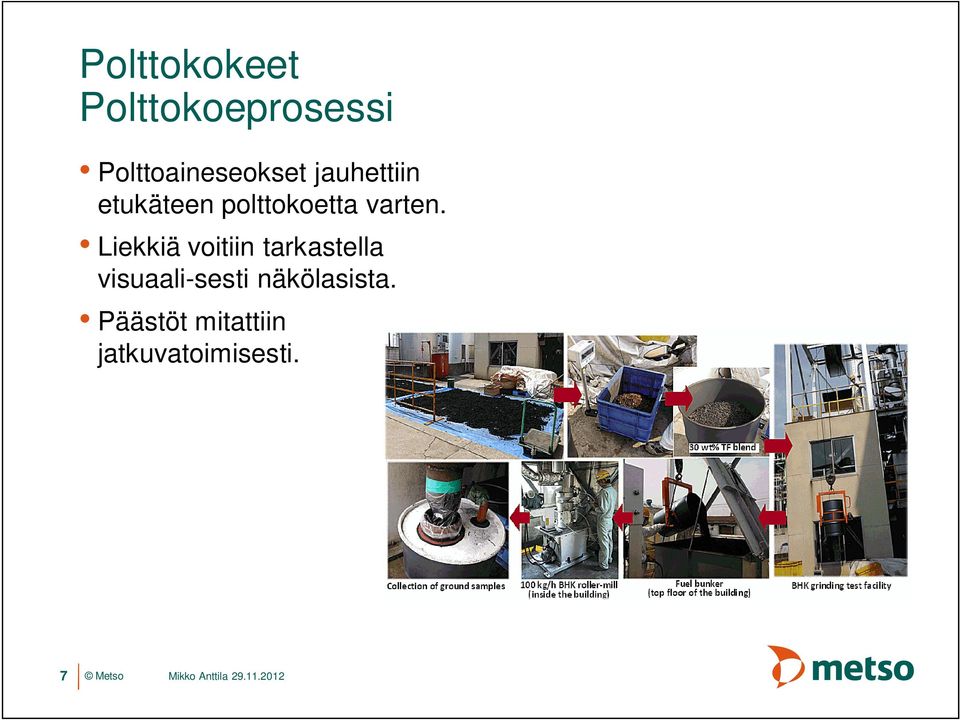

7 Polttokoeprosessi Polttoaineseokset jauhettiin etukäteen polttokoetta varten. Liekkiä voitiin tarkastella visuaali-sesti näkölasista. Päästöt mitattiin jatkuvatoimisesti. 7 Mikko Anttila

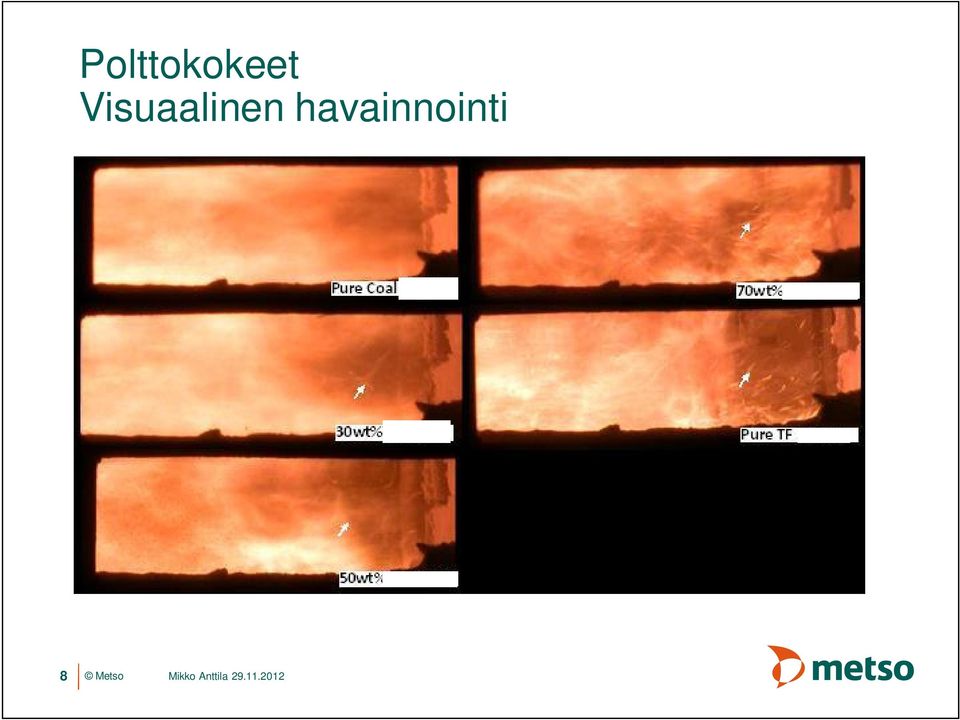

8 Visuaalinen havainnointi 8 Mikko Anttila

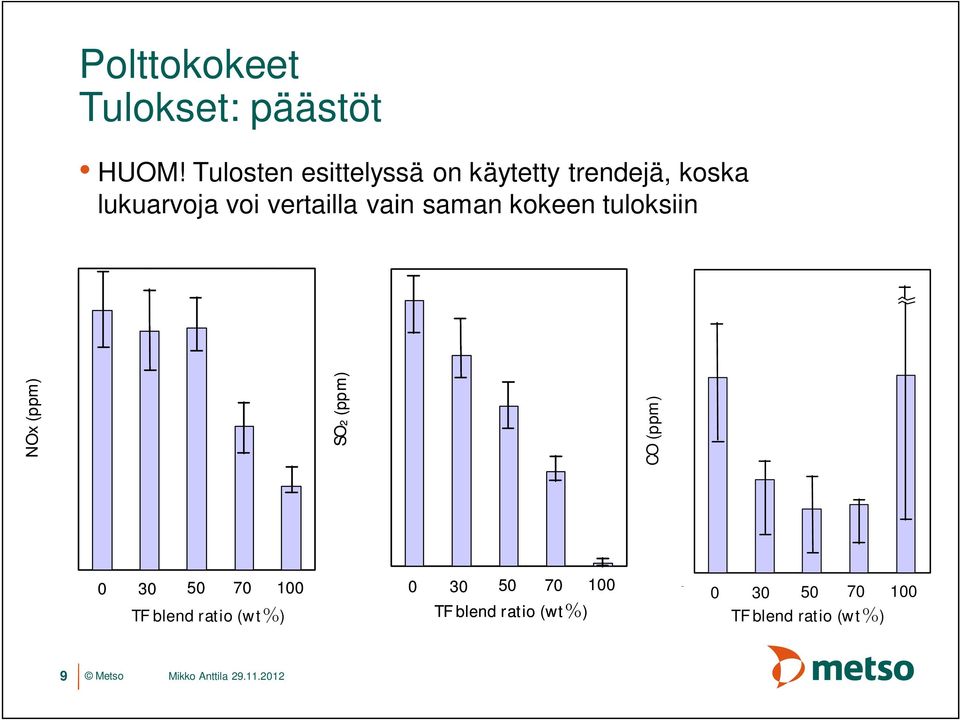

9 Tulokset: päästöt HUOM! Tulosten esittelyssä on käytetty trendejä, koska lukuarvoja voi vertailla vain saman kokeen tuloksiin NOx (ppm) SO2 (ppm) 200 CO (ppm) TF blend ratio (wt ) TF blend ratio (wt ) TF blend ratio (wt ) 9 Mikko Anttila

10 Tulokset: LOI ja polton tehokkuus HUOM! Tulosten esittelyssä on käytetty trendejä, koska lukuarvoja voi vertailla vain saman kokeen tuloksiin LOI (%) N/A (pure coal) (pure TF) TF blend ratio (wt%) Combustion efficiency (%) N/A (pure coal) (pure TF) TF blend ratio (wt%) 10 Mikko Anttila

11 Polttoaineen jauhautuminen Hiilen ja TF:n jauhautuminen erikseen ja eri seossuhteilla. Polttoaineen jauhautumistulos on riippuvainen hiilen ja hiilen ja TF:n seossuhteesta. Classified mass fraction (wt%) Before milling After milling 250 Before milling Powder bed Pure coal 30wt% TF blend 50wt% TF blend 70wt% TF blend Pure TF Pure coal 30wt%TF 50wt%TF 70wt%TF Pure TF >1.7mm 600 m-1.7mm m m <75 m 11 Mikko Anttila

12 Polttoaineen jauhautuminen Hiilen ja TF:n jauhautuminen erikseen ja eri seossuhteilla. Polttoaineen jauhautumistulos on riippuvainen hiilen ja hiilen ja TF:n seossuhteesta. TF:n osuus oli suurinta karkeimmassa jakeessa seossuhteesta riippumatta. Hiili jauhautui hyvin riippumatta hiili/tf seossuhteesta. Particle mass fraction (wt%) Before milling After milling 250 Before milling Powder bed Pure coal 30wt% TF blend 50wt% TF blend 70wt% TF blend Pure TF >150 m m m <38 m Coal200P71 Pure Coal Pure coal wt%TF200P41 50wt%TF200P33 70wt%TF200P22 100wt%TF200P6 Pure TF TF Mikko Anttila

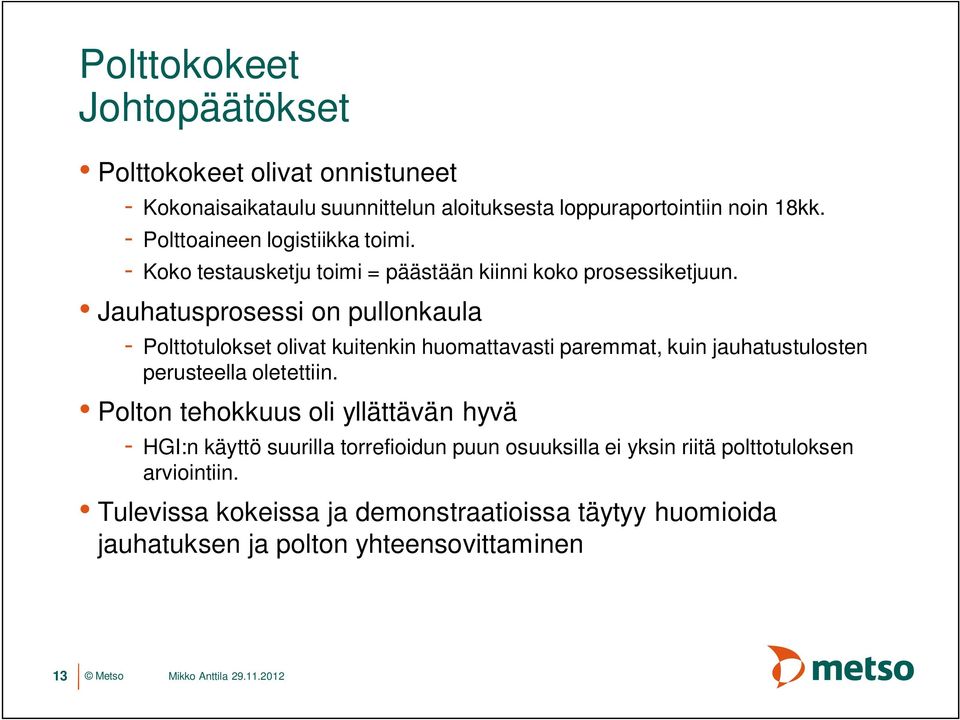

13 Johtopäätökset Polttokokeet olivat onnistuneet - Kokonaisaikataulu suunnittelun aloituksesta loppuraportointiin noin 18kk. - Polttoaineen logistiikka toimi. - Koko testausketju toimi = päästään kiinni koko prosessiketjuun. Jauhatusprosessi on pullonkaula - Polttotulokset olivat kuitenkin huomattavasti paremmat, kuin jauhatustulosten perusteella oletettiin. Polton tehokkuus oli yllättävän hyvä - HGI:n käyttö suurilla torrefioidun puun osuuksilla ei yksin riitä polttotuloksen arviointiin. Tulevissa kokeissa ja demonstraatioissa täytyy huomioida jauhatuksen ja polton yhteensovittaminen 13 Mikko Anttila

14 Japanin vierailu 14 Mikko Anttila
