Ominaisuudet. Paristokäyttöinen stereovahvistin, korkealuokkainen ja tehokas ääni. Kevyt kotelo, kätevää kannettavuutta

Koko: px
Aloita esitys sivulta:

Download "Ominaisuudet. Paristokäyttöinen stereovahvistin, korkealuokkainen ja tehokas ääni. Kevyt kotelo, kätevää kannettavuutta"

Transkriptio

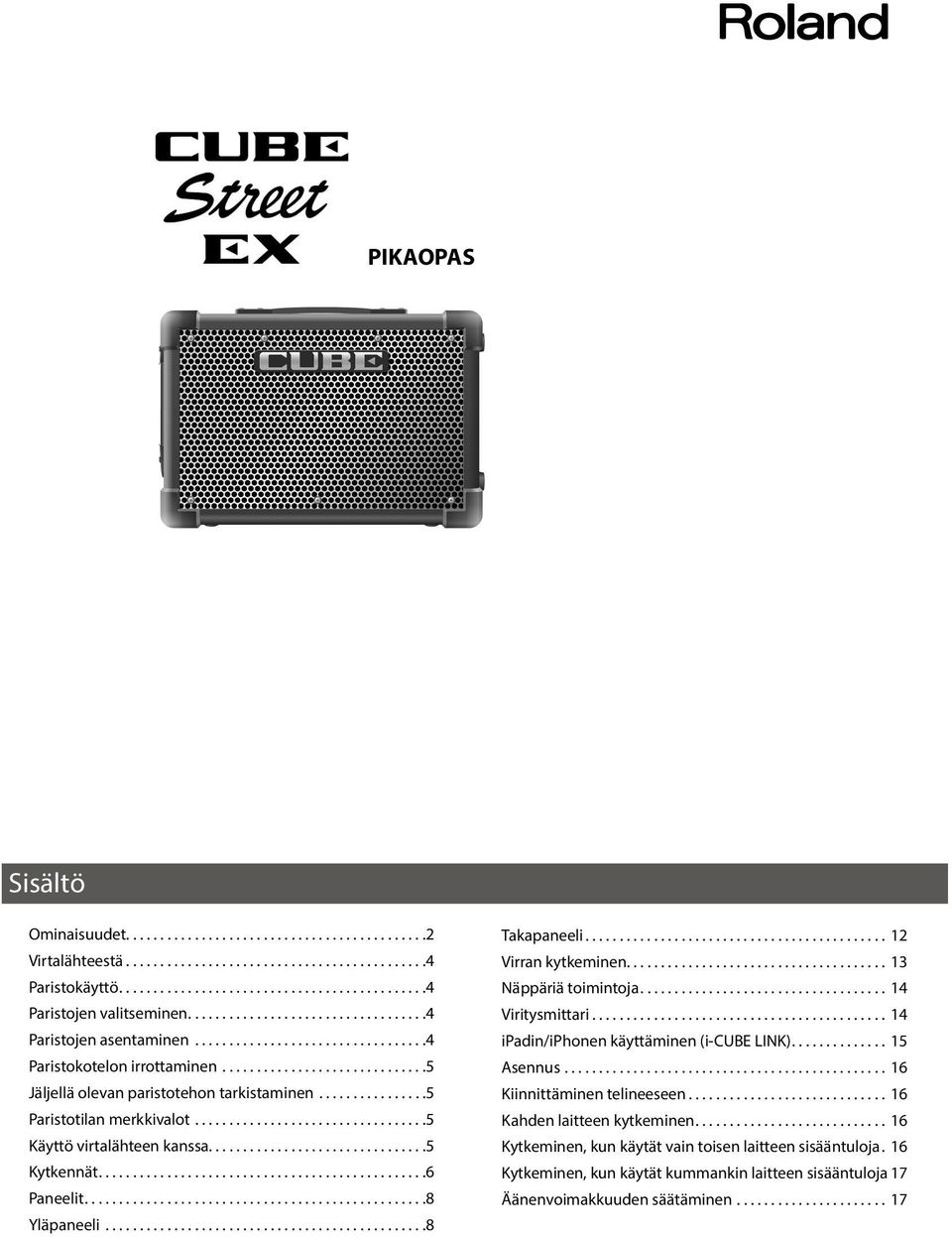

1 PIKAOPAS Sisältö Ominaisuudet Virtalähteestä...4 Paristokäyttö...4 Paristojen valitseminen...4 Paristojen asentaminen...4 Paristokotelon irrottaminen...5 Jäljellä olevan paristotehon tarkistaminen...5 Paristotilan merkkivalot...5 Käyttö virtalähteen kanssa Kytkennät...6 Paneelit...8 Yläpaneeli...8 Takapaneeli Virran kytkeminen Näppäriä toimintoja Viritysmittari ipadin/iphonen käyttäminen (i-cube LINK) Asennus Kiinnittäminen telineeseen Kahden laitteen kytkeminen Kytkeminen, kun käytät vain toisen laitteen sisääntuloja. 16 Kytkeminen, kun käytät kummankin laitteen sisääntuloja.17 Äänenvoimakkuuden säätäminen... 17

2 Ominaisuudet Paristokäyttöinen stereovahvistin, korkealuokkainen ja tehokas ääni Erikoissuunniteltu vahvistin syöttää jopa 50 W kahdeksalla AA -paristolla. ECO -tilassa voit käyttää vahvistinta jopa 20 tuntia ladattavilla Ni-MH -paristoilla. Kaksitie stereo-kaiuttimet antavat monipuolisen ja laajan soinnin. Kevyt kotelo, kätevää kannettavuutta ABS ruiskutettu kotelo on kevyt ja kestävä. Lisävarusteena saatava CB-CS2 -kassi on vedenkestävää materiaalia. Monipuolinen valikoima tuloja ja lähtöjä eri instrumenteille Neljä tuloa ja AUX IN, XLR-yhteensopiva mikkitulo mukaanlukien. Liitännät kitaroista koskettimiin. Kolme sähkökitaralle optimoitua COSM -vahvistintyyppiä: CLEAN, CRUNCH ja LEAD. Soundit puhtaista rankkoihin säröihin. Oma akustisen kitaran etuvahvistin; rikas ja luonnollinen sointi. Linjalähtö ja STEREO LINK -toiminto mahdollistavat käytön monitorina tai pikku PA:na. i-cube LINK -toiminnolla helppoa äänitystä tai miksausta Kun kytket ipadin tai iphonen laitteeseen sen mukana tulleella neljän liittimen kaapelilla, saat käytettyä sitä audio interfacena. Saat laajennettua käyttöä edelleen käyttämällä laitteesi apps-apuohjelmia. 2 3

3 Virtalähteestä Paristokäyttö CUBE Street EX:ää voi käyttää kahdeksalla AA -paristolla (myydään erikseen). On suositeltavaa pitää paristot paikallaan, vaikka käyttäisitkin muuntajaa. Tällöin ei esitys tyssää, vaikka virtajohto joskus vahingossa irtoaisikin. * Paristojen väärästä käsittelystä voi seurata nestevuotoja ja räjähdyksiä. Tarkista huolellisesti kaikki turvaohjeissa mainitut paristoihin liittyvät asiat. * Kun käytät vain paristoja, laitteen merkkivalo alkaa vilkkua, kun paristoteho alkaa olla alhainen. Vaihda tällöin paristot mahdollisimman pian. Paristojen valitseminen Tämä laite toimii alkaliparistoilla sekä ladattavilla Ni-MH -akuilla. Toiminta-aika riippuu valitusta paristotyypistä ja sen ominaisuuksista. Vilkaise seuraavaa taulukkoa ja valitse sen mukaisesti haluamasi paristot. Toiminta-aika Laitteen toiminta-aika paristokäytössä riippuu paristojen tyypistä sekä [OUTPUT POWER] -kytkimen asennosta. Patterityyppi OUTPUT POWER -kytkin Toiminta-aika Ladattava Ni-MH -akku Alkaliparisto MAX NORMAL ECO MAX NORMAL ECO noin 5 h noin 10 h noin 20 h noin 4 h noin 8 h noin 16 h Paristokotelon irrottaminen Vaikka voitkin vaihtaa paristot irrottamatta paristokoteloa, on helpompi irrottaa se ensin. Löysää kaksi ruuvia. Irrota paristokotelo. Jäljellä olevan paristotehon tarkistaminen Kun [BATTERY CHECK/MUTE] -kytkin on päällä, voit tarkistaa, paljonko paristoissa on virtaa jäljellä. * Kun kytkin on päällä, audiolähdöt on mykistetty. * Ääni voi katkeilla tai säröytyä herkästi suurilla äänenvoimakkuuksilla, kun paristot alkavat heiketä. Tämä on normaalia, ei merkki toimintahäiriöstä. Korjaa tilanne vaihtamalla paristot tai kytkemällä laite virtalähteeseen. Paristotilan merkkivalot 2 1 * Jäljellä olevan tehon määrä on vain arvio * Käyttöajat riippuvat käyttöolosuhteista, joten yllämainitut ajat ovat vain suuntaa-antavia. Paristojen asentaminen Palaa Vilkkuu Löysää kaksi ruuvia. 1 Täysi lataus Teho vähissä Ei pala Poista paristokotelon kansi Asenna paristot, pidä huoli napaisuuksista. 2 3 Käyttö virtalähteen kanssa Käytä ainoastaan laitteen mukana toimitettua virtalähdettä. Muiden virtalähteiden käyttö voi vahingoittaa vahvistinta tai aiheuttaa muita ongelmia. 4 5

4 Kytkennät * Käännä kaikki äänenvoimakkuudet nollaan ja sammuta kaikista laitteista virta, ennenkuin teet mitään kytkentöjä. Näin vältät toimintahäiriöt ja vahingot laitteistossasi. * Jos kytkentäkaapeleissa on vastuksia, AUDIO IN -sisäänmenon äänenvoimakkuus voi olla alhainen. Käytä kaapeleita, joissa ei ole vastuksia. Yläpaneeli Kuvien liittimet XLR 6,3 mm plugi 6,3 mm stereoplugi Nelinapainen miniplugi Combo-jakeista Voit kytkeä näihin yhdistelmäliittimiin joko XLR -tai plugijohdon. Akustista kiertoa saattaa esiintyä, jos mikrofonit on sijoitettu väärin suhteessa kaiuttimiin. Voit välttää kierron: muuttamalla mikrofonin suuntaa. sijoittamalla mikrofonin kauemmas kaiuttimista. vähentämällä äänenvoimakkuutta. Voit välttää virtajohdon irtoamisen sekä liittimen vääntymisen kiinnittämällä johdon kuvan mukaisesti johtokoukkuun. Takapaneeli iphone, ipad, etc (Mukana) U FS-5U Kytkimien asetukset Tällä asetuksella [LINE OUT/STEREO LINK] -kytkin on asennossa LINE OUT. 6 Kytkimien asetukset 7

5 Paneelit Yläpaneeli Numero Nimi Selitys MIC/GUITAR -kanava INPUT 6 [INPUT] -jakki 7 [TUNER] -näppäin Tähän voit kytkeä sähkö- tai akustisen kitaran tai mikrofonin (balansoimaton kytkentä). Näppäimen valo palaa punaisena, kun viritin on käytössä. Kun viritin on poissa käytöstä, merkkivalo ei pala. Lisätietoja virittimen käytöstä sivulla 14. * Tässä laitteessa on balansoimattomat XLR/ TRS -tyyppiset liitännät, alla kytkentäkaavio. Varmista muiden laitteiden liitännät, ennenkuin kytket niitä tähän AMPLIFIER (Vahvistin) Voit valita seuraavista kuudesta tyypistä. Kun viritin on käytössä, voit valita viritettävän kielen. Numero Nimi Selitys MIC/INSTRUMENT -kanava Type A-GUITAR Explanation Valitse tämä, jos olet kytkenyt mikitetyn akustisen kitaran. SISÄÄNTULO 1 INPUT -jakki 2 [SELECT] -kytkin Tähän voit kytkeä mikrofonin, kitaran, koskettimet tai muun elektronisen instrumentin (balansoitu kytkentä). Valitse tällä kytketylle laitteelle sopiva sisääntulotaso. Jos kytket mikrofonin, valitse MIC tai INST, jos kytket akustisen kitaran tai kosketinsoittimen. * Tässä laitteessa on balansoidut XLR/TRS -tyyppiset liitännät, alla kytkentäkaavio. Varmista muiden laitteiden liitännät, ennenkuin kytket niitä tähän. 8 Type -kytkin ACOUSTIC SIM CLEAN CRUNCH LEAD MIC Tämä vahvistin muokkaa kytketyn sähkökitaran soundin akustiseksi kitaraksi. Tämä vahvistin tuottaa puhtaan, luonnollisen ja kuulaan soundin. Jos käytät sitä yhdessä CUBE Street EX:n kaiun ja choruksen kanssa, saat avaran, kolmiulotteisen soundin. Tällä vahvistimella saat tukevan ja rouhean soundin, josta jokainen sävel erottuu selkeästi. Tämä suuritehoinen vahvistin tuottaa tuhdin särön. Valitse tämä, jos olet kytkenyt mikrofonin. 3 [VOLUME] -potikka Säädä tällä MIC/INSTRUMENT -kanavan äänenvoimakkuus. 9 [VOLUME] -potikka Säätää MIC/GUITAR -kanavan äänenvoimakkuutta. EQUALIZER (Ekvalisaattori) [BASS] -potikka 4 [MIDDLE] -potikka [TREBLE] -potikka REVERB (Kaiku) Säätää matalien taajuuksien äänenvoimakkuutta. Säätää keskialueiden äänenvoimakkuutta. Säätää korkeiden taajuuksien äänenvoimakkuutta. 5 [REVERB] -potikka Avaran kuuloinen stereokaiku. Säädä kaiun taso potikkaa kääntämällä. 8 9

6 Numero Nimi Selitys EKVALISAATTORI [BASS] -potikka Säätää matalien taajuuksien äänenvoimakkuutta. 10 [MIDDLE] -potikka Säätää keskialueiden äänenvoimakkuutta. [TREBLE] -potikka Säätää korkeiden taajuuksien äänenvoimakkuutta. CHORUS/DELAY Valitse potikkaa kääntämällä chorus- tai viive-efekti. Numero Nimi Selitys VIRTA/PARISTO PARISTOTESTAUS / MYKISTYS 16 Lähtöteho [BATTERY CHECK/MUTE] -kytkin Kun tämä on päällä, BATTERY -merkkivalo vilkkuu ja kaikki audiolähdöt on mykistetty. BATTERY -merkkivalo Ilmaisee jäljellä olevan paristovirran. Tarkemmin sivulla 5. Tämän kytkimen asennon muuttaminen vaikuttaa sisäisen kaiuttimen maksimiäänenvoimakkuuteen sekä paristojen käyttöaikaan. Tyyppi Selitys Asetus Selitys 11 [CHORUS/DELAY] -potikka CHORUS Tilasynteesiin perustuva chorus. Tämä chorus -efekti toimii vain stereona, koska efekti luodaan niin, että oikean (efektoidun) kaiuttimen soundi ja vasemman (puhtaan) kaiuttimen soundi miksataan todellisessa tilassa. Tämä menetelmä levittää soundin sivusuunnassa laajemmalle ja tuottaa luonnollisemman leveysvaikutelman kuin perinteinen elektroninen miksaus. 17 [OUTPUT POWER] -kytkin MAX NORMAL ECO Maksimiäänenvoimakkuus on suurempi kuin NORMAL -asennossa, mutta käyttöaika lyhenee. Hyvä keskiarvo äänenvoimakkuuden ja paristojen käyttöajan välillä. Maksimiäänenvoimakkuus on pienempi kuin NORMAL -asetuksella, mutta paristojen käyttöaika on pidempi. VIIVE Muuta viiveen pituutta ja toistojen määrää potikkaa kääntämällä. POWER 18 [POWER] -kytkin POWER -merkkivalo Tällä kytket laitteeseen virran. Tämä merkkivalo palaa, kun virta on päällä. REVERB 12 [REVERB] -potikka Avara stereokaiku. Säädä kaiun taso potikkaa kääntämällä. MUUT LIITÄNNÄT JA SÄÄTIMET LINE IN 13 L/MONO, R -jakit Linjatasoiset laitteet, kuten kosketinsoitin, voidaan kytkeä tähän liitäntään. 14 [VOLUME] -potikka Säätää linjatulon äänenvoimakkuutta. AUDIO IN 15 AUDIO IN (i-cube LINK) -jakki [VOLUME] -potikka Voit kytkeä tähän stereominiplugi -kaapelilla audiosoittimen tai vastaavan ja kuunnella sitä CUBE Street EX:n kaiuttimista. Jos kytket laitteen mukana toimitetun nelinapaisen miniplugi -kaapelin iphoneen tai ipadiin, voit käyttää CUBE Street EX:ää padisi tai puhelimesi audiosovitimena. Säätää AUDIO IN -liitännän äänenvoimakkuutta

7 Takapaneeli Numero Nimi Selitys 19 Johtokoukku Kiinnitä virtalähteen johto tähän 20 DC IN -jakki 21 PHONES -jakki 22 LINE OUT/STEREO LINK -kytkin AUX IN/STEREO LINK IN -jakki LINE OUT/STEREO LINK OUT jack 23 Kytke tähän laitteen mukana toimitettu virtalähde. * Käytä vain CUBE Street EX:n mukana toimitettua virtalähdettä! Kytke tähän kuulokkeet. * Kun kuulokkeet on kytketty, kaiuttimesta ei tule ääntä. Muuttaa LINE OUT/STEREO LINK OUT -jakkien toimintaa AUX IN/ STEREO LINK IN -jakki LINE OUT/ STEREO LINK OUT -jakki [LINE OUT/STEREO LINK] -kytkimen asetukset LINE OUT Kytke tähän audiosoitin tai vastaava ja kuuntele sitä CUBE Street EX:n kaiuttimista. * Sisääntulo ei välity LINE OUT -jakkeihin. Näistä jakeista lähtee se, mitä CUBE Street EX:n kaiuttimistakin kuuluu. Voit kytkeä näihin audiosovittimen tai tallentimen äänittääksesi esityksen tai välittääksesi äänen mikseriin. Säädä lähtötaso kunkin sisääntulojakin vieressä olevilla [VOLUME] -potikoilla. STEREO LINK Jos kytket yhteen kaksi CUBE Street EX:ää suuremman äänenvoimakkuuden aikaansaamiseksi (STEREO LINK), käytä näitä tulo-/lähtöliitäntöinä. Yksityiskohdat sivulla 16. Virran kytkeminen Kun kaikki on asianmukaisesti kytketty, kytke laitteisiin virta alla kuvatussa järjestyksessä. Väärä käynnistysjärjestys voi rikkoa laitteitasi tai aiheuttaa toimintahäiriöitä. * Ennenkuin käynnistät laitteistosi, käännä kaikkien laitteiden äänenvoimakkuudet nollaan. Saatat silti kuulla jotain ääntä, mutta se on normaalia. 1. Käännä kaikki CUBE Street EX:n [VOLUME] -potikat nollaan. 2. Käännä kaikkien kytkettyjen laitteiden äänenvoimakkuudet nollaan. 3. Käynnistä laitteet, jotka on kytketty CUBE Street EX:n INPUT -jakkeihin. 4. Kytke virta Cubeen * Tämä laite on varustettu suojapiirillä, joka aiheuttaa muutaman sekunnin viiveen, ennenkuin laite toimii normaalisti. 5. Käynnistä laitteet, jotka on kytketty CUBE Street EX:n LINE OUT- ja PHONES -jakkeihin. * Kun sammutat virrat, käännä ensin kaikki äänenvoimakkuudet nollaan, sammuta CUBE Street EX:ään kytketyt laitteet ja viimeiseksi CUBE Street EX. 23 FOOT SW -jakit Näihin kytket erikseen myytävän jalkakytkimen (BOSS FS-5U tai FS-6). Jalkakytkimellä voit kytkeä päälle/pois päältä MIC/GUITAR -kanavan Choruksen/viiveen ja kaiun tai MIC/INSTRUMENT -kanavan kaiun. * Jos kytket monokaapelilla vain yhden jalkakytkimen MIC/GUITAR -jakkiin, voit ohjata kaikua

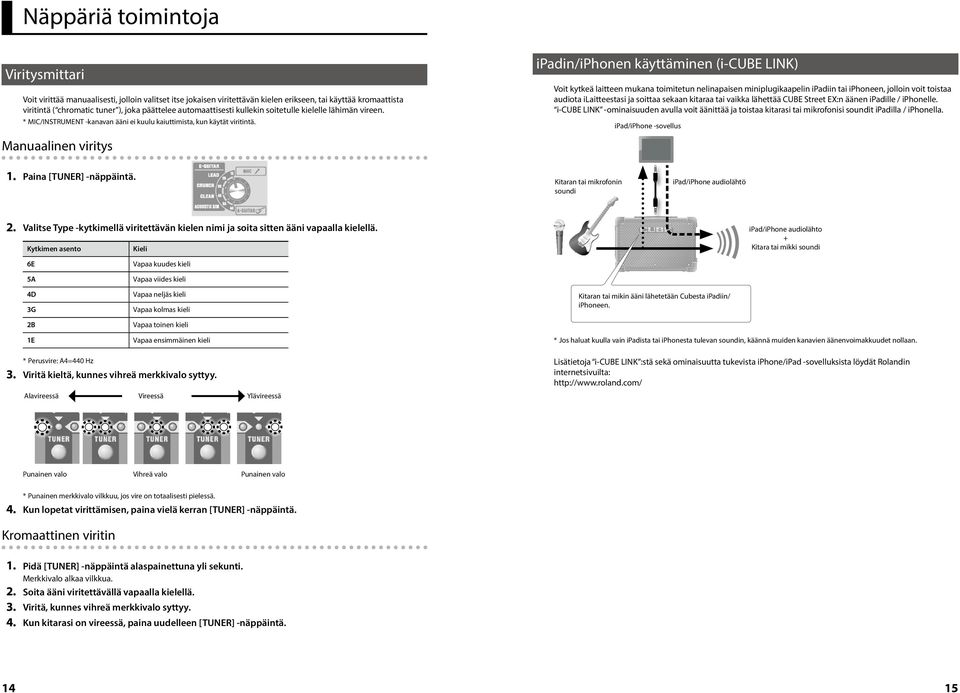

8 Näppäriä toimintoja Viritysmittari Voit virittää manuaalisesti, jolloin valitset itse jokaisen viritettävän kielen erikseen, tai käyttää kromaattista viritintä ( chromatic tuner ), joka päättelee automaattisesti kullekin soitetulle kielelle lähimän vireen. * MIC/INSTRUMENT -kanavan ääni ei kuulu kaiuttimista, kun käytät viritintä. Manuaalinen viritys ipadin/iphonen käyttäminen (i-cube LINK) Voit kytkeä laitteen mukana toimitetun nelinapaisen miniplugikaapelin ipadiin tai iphoneen, jolloin voit toistaa audiota ilaitteestasi ja soittaa sekaan kitaraa tai vaikka lähettää CUBE Street EX:n äänen ipadille / iphonelle. i-cube LINK -ominaisuuden avulla voit äänittää ja toistaa kitarasi tai mikrofonisi soundit ipadilla / iphonella. ipad/iphone -sovellus 1. Paina [TUNER] -näppäintä. Kitaran tai mikrofonin soundi ipad/iphone audiolähtö 2. Valitse Type -kytkimellä viritettävän kielen nimi ja soita sitten ääni vapaalla kielellä. Kytkimen asento Kieli 6E Vapaa kuudes kieli 5A Vapaa viides kieli 4D Vapaa neljäs kieli 3G Vapaa kolmas kieli 2B Vapaa toinen kieli 1E Vapaa ensimmäinen kieli Kitaran tai mikin ääni lähetetään Cubesta ipadiin/ iphoneen. ipad/iphone audiolähto + Kitara tai mikki soundi * Jos haluat kuulla vain ipadista tai iphonesta tulevan soundin, käännä muiden kanavien äänenvoimakkuudet nollaan. * Perusvire: A4=440 Hz 3. Viritä kieltä, kunnes vihreä merkkivalo syttyy. Alavireessä Vireessä Ylävireessä Lisätietoja i-cube LINK :stä sekä ominaisuutta tukevista iphone/ipad -sovelluksista löydät Rolandin internetsivuilta: Punainen valo Vihreä valo Punainen valo * Punainen merkkivalo vilkkuu, jos vire on totaalisesti pielessä. 4. Kun lopetat virittämisen, paina vielä kerran [TUNER] -näppäintä. Kromaattinen viritin 1. Pidä [TUNER] -näppäintä alaspainettuna yli sekunti. Merkkivalo alkaa vilkkua. 2. Soita ääni viritettävällä vapaalla kielellä. 3. Viritä, kunnes vihreä merkkivalo syttyy. 4. Kun kitarasi on vireessä, paina uudelleen [TUNER] -näppäintä

9 Asennus Kiinnittäminen telineeseen Saat CUBE Street EX:n sopivalle korkeudelle monitorikaiutin- tai PA -käyttöön asentamalla sen kaiutintelineeseen (ST-A95; myydään erikseen). HUOM * Hanki avuksesi vähintään yksi ihminen, kun kiinnität CUBE Street EX:n kaiutintelineeseen tai kun säädät telineen korkeutta silloin, kun CUBE Street EX on jo kyydissä. * Varo sormiasi asennuksen aikana. 1. Löysää kolmijalan kiristysruuvia ja avaa kolmijalka. Kun jalka on tarpeeksi auki, kiristä ruuvi uudelleen. * Jalkojen tulisi olla alapäästään vähintään 98 cm levällään. Jos jalka ei ole kyllin auki, teline voi olla epävakaa. 2. Löysää korkudensäätöruuvia ja vedä yläputkea pidemmäksi. 3. Säädä yläputken korkeus sopivaksi, kuitenkin alle 130 cm, ja työnnä stoppari yläputkessa olevaan reikään. * Älä käytä telinettä ilman stopparia! 4. Kiristä korkeudensäätöruuvi. 5. Sovita yläputki CUBE Street EX:n reikään. ST-A95 Stoppari Yläputki Korkeudensäädin Kolmijalan kiristin 1. Käännä sekä L- että R -puolen laitteiden [LINE OUT/STEREO LINK] -kytkin asentoon STEREO LINK. 2. Kytke STEREO LINK OUT R -jakki L -puolen laitteeseen ja STEREO LINK IN -jakki R -puolen laitteeseen. * Jos haluat käyttää R -puolen tuloliitäntöjä, kytke välikaapeli päinvastoin. 3. Kytke kitarasi ja mikrofonisi L -puolen sisääntuloihin. Kytkeminen, kun käytät kummankin laitteen sisääntuloja Sisääntulo Audiotulo Linjatulo Vasen puoli Oikea puoli Kolmijalka Sisääntulo Audiotulo Linjatulo Kahden laitteen kytkeminen Jalkojen levitys: 98 cm tai enemmän Voit kytkeä kaksi CUBE Street EX:ää toisiinsa lisätäksesi äänenvoimakkuutta. Toiminto on nimeltään STEREO LINK. Tarvitset yhden tai kaksi mono-plugikaapelia riippuen siitä, kuinka käytät toimintoa. Kytkeminen, kun käytät vain toisen laitteen sisääntuloja 1. Käännä sekä L- että R -puolen laitteiden [LINE OUT/STEREO LINK] -kytkin asentoon STEREO LINK. 2. Kytke STEREO LINK OUT R -jakki L -puolen laitteeseen ja STEREO LINK IN -jakki R -puolen laitteeseen. 3. Kytke STEREO LINK OUT L -jakki R -puolen laitteeseen ja STEREO LINK IN -jakki L -puolen laitteeseen. 4. Kytke kitarasi ja mikrofonisi sisääntuloihin. Sisääntulo Audiotulo Linjatulo Vasen puoli Oikea puoli Äänenvoimakkuuden säätäminen Säädä L- ja R -puolen laitteiden äänenvoimakkuutta kummankin omilla [VOLUME] -potikoilla

10 watin lähtöteho. Kompakti, monipuolinen kitaracombo, jossa on 8 (20 cm) kaiutin.

10 watin lähtöteho. Kompakti, monipuolinen kitaracombo, jossa on 8 (20 cm) kaiutin. PIKAOPAS Sisältö Ominaisuudet................................... 2 Pikaopas...3 Yläpaneeli (Kitarasoundin muokkaaminen)...4 AMPLIFIER (Vahvistin)...4 EQUALIZER (Ekvalisaattori)...4 Virran kytkeminen päälle
