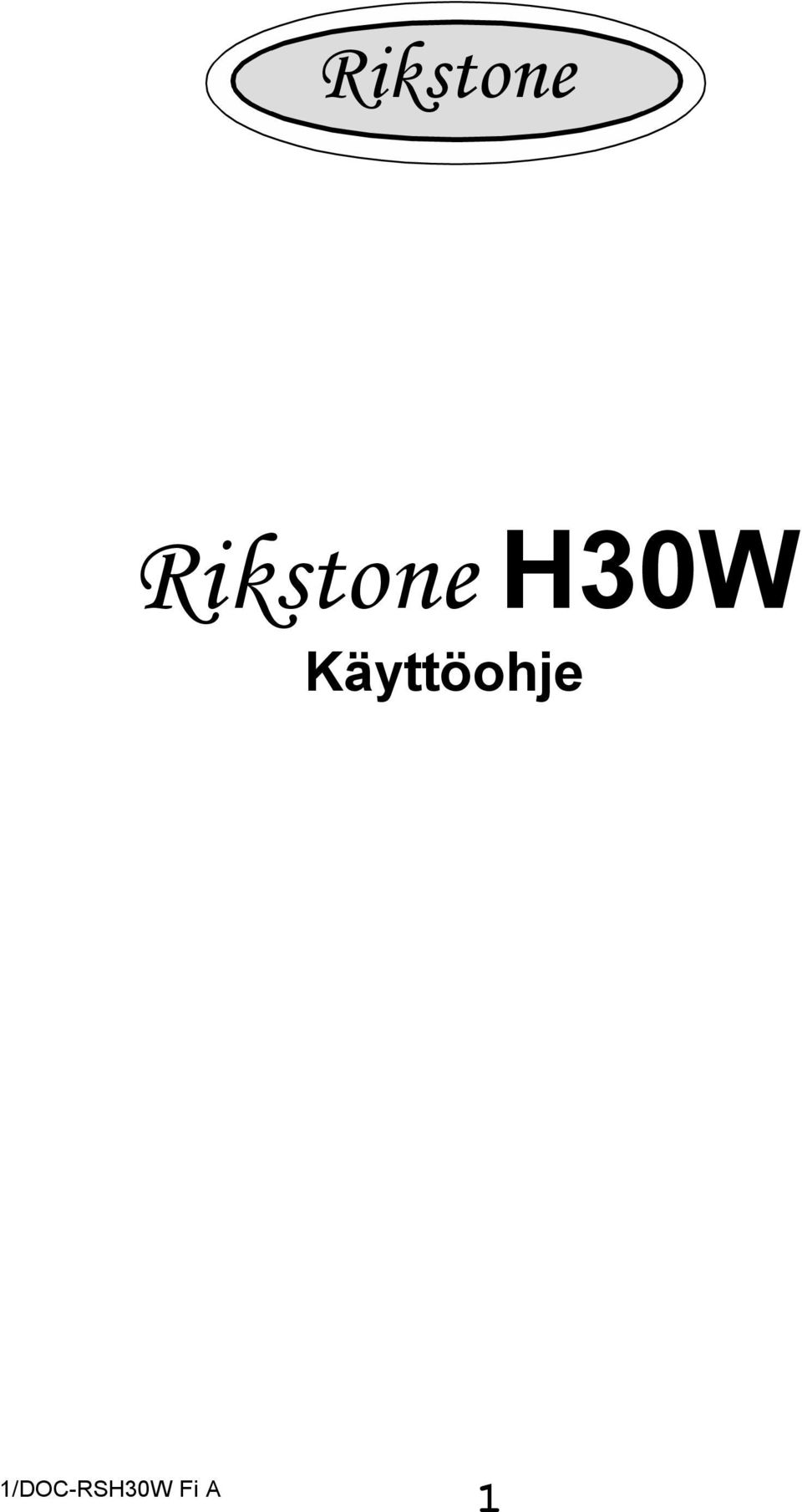

1 H30W Käyttöohje 1

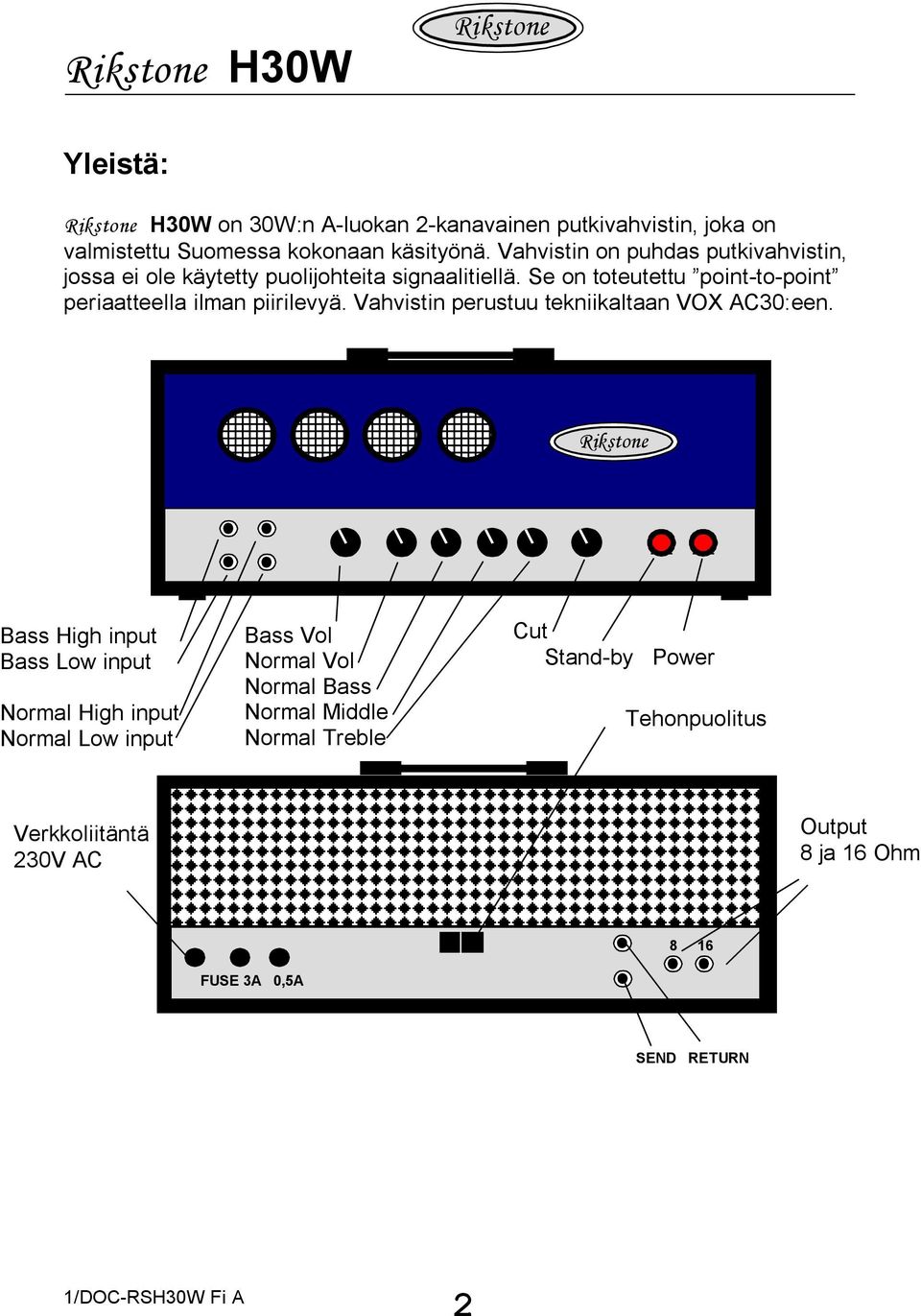

2 H30W Yleistä: H30W on 30W:n A-luokan 2-kanavainen putkivahvistin, joka on valmistettu Suomessa kokonaan käsityönä. Vahvistin on puhdas putkivahvistin, jossa ei ole käytetty puolijohteita signaalitiellä. Se on toteutettu point-to-point periaatteella ilman piirilevyä. Vahvistin perustuu tekniikaltaan VOX AC30:een. Bass High input Bass Low input Normal High input Normal Low input Bass Vol Normal Vol Normal Bass Normal Middle Normal Treble Cut Stand-by Power Tehonpuolitus Verkkoliitäntä 230V AC Output 8 ja 16 Ohm 8 16 FUSE 3A 0,5A SEND RETURN 2

Se on toteutettu point-to-point periaatteella ilman piirilevyä. Vahvistin perustuu tekniikaltaan VOX AC30:een.

3 H30W Käyttö: Kytke vahvistin aina maadoitettuun pistorasiaan. Liitä kaiutin ulostuloon ennen virran kytkemistä päälle. Tarkista samalla kaiuttimen impedanssi (so. Ohmiluku) ja kytke kaiutin sitä vastaavaan ulostuloon. Virran kytkemisen jälkeen laite lämpenee ja on muutaman minuutin jälkeen normaalissa toimintatilassa. Erilaisia soundeja saa äänensävysäätimien lisäksi yhdistämällä ristiin sisääntuloja. Jos esimerkiksi kitaran signaali tulee Normal High sisääntuloon Normal Low sisääntulo yhdistetään kaapelilla Bass High sisääntuloon, saadaan aikaan laaja-alainen sointi, jossa sekä korkeat ja matalat äänet tulevat vahvistettua omien kanaviensa kautta. Vaikutelmaa voidaan muuttaa mieleiseksi lisäksi vielä äänensävy- ja vahvistus säätimillä. Alla muutamia esimerkkejä sisääntulojen kytkemisestä: IN IN IN IN Normal Brilliant Normal Brilliant Normal Brilliant Normal Brilliant Hurina: Hurina on ilmiö, joka aiheutuu sähköverkosta ja siirtyy vahvistimen signaalitielle eri tavoin. Hurinataso vaihtelee olosuhteiden mukaan. H30W - vahvistimessa ei tarvitse hurinaa tasapainottaa, koska putkien hehkuilla on oma virtalähteensä. Vahvistuksen muutos ei siten muuta/vääristä putkille syötettävää hehkujännitettä. Huomioi, että hurinaa ilmenee aina enemmän tai vähemmän etenkin suurella vahvistuksella soitettaessa. Hurina johtuu useinmiten kitaran "piuhan" kautta vahvistimeen. 3

Erilaisia soundeja saa äänensävysäätimien lisäksi yhdistämällä ristiin sisääntuloja.

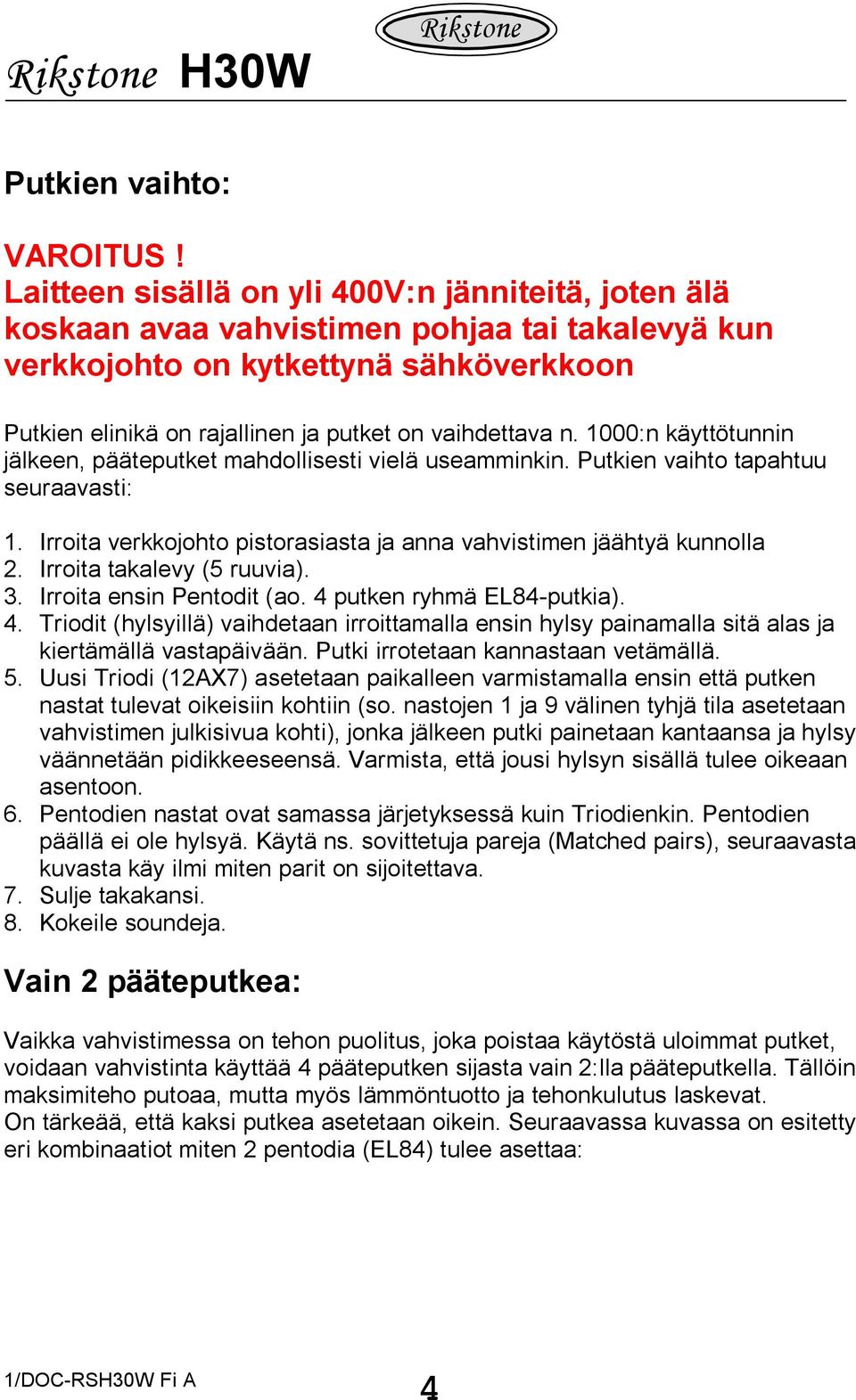

4 H30W Putkien vaihto: VAROITUS! Laitteen sisällä on yli 400V:n jänniteitä, joten älä koskaan avaa vahvistimen pohjaa tai takalevyä kun verkkojohto on kytkettynä sähköverkkoon Putkien elinikä on rajallinen ja putket on vaihdettava n. 1000:n käyttötunnin jälkeen, pääteputket mahdollisesti vielä useamminkin. Putkien vaihto tapahtuu seuraavasti: 1. Irroita verkkojohto pistorasiasta ja anna vahvistimen jäähtyä kunnolla 2. Irroita takalevy (5 ruuvia). 3. Irroita ensin Pentodit (ao. 4 putken ryhmä EL84-putkia). 4. Triodit (hylsyillä) vaihdetaan irroittamalla ensin hylsy painamalla sitä alas ja kiertämällä vastapäivään. Putki irrotetaan kannastaan vetämällä. 5. Uusi Triodi (12AX7) asetetaan paikalleen varmistamalla ensin että putken nastat tulevat oikeisiin kohtiin (so. nastojen 1 ja 9 välinen tyhjä tila asetetaan vahvistimen julkisivua kohti), jonka jälkeen putki painetaan kantaansa ja hylsy väännetään pidikkeeseensä. Varmista, että jousi hylsyn sisällä tulee oikeaan asentoon. 6. Pentodien nastat ovat samassa järjetyksessä kuin Triodienkin. Pentodien päällä ei ole hylsyä. Käytä ns. sovittetuja pareja (Matched pairs), seuraavasta kuvasta käy ilmi miten parit on sijoitettava. 7. Sulje takakansi. 8. Kokeile soundeja. Vain 2 pääteputkea: Vaikka vahvistimessa on tehon puolitus, joka poistaa käytöstä uloimmat putket, voidaan vahvistinta käyttää 4 pääteputken sijasta vain 2:lla pääteputkella. Tällöin maksimiteho putoaa, mutta myös lämmöntuotto ja tehonkulutus laskevat. On tärkeää, että kaksi putkea asetetaan oikein. Seuraavassa kuvassa on esitetty eri kombinaatiot miten 2 pentodia (EL84) tulee asettaa: 4

1000:n käyttötunnin jälkeen, pääteputket mahdollisesti vielä useamminkin. Putkien vaihto tapahtuu seuraavasti: 1. Irroita verkkojohto pistorasiasta ja anna vahvistimen jäähtyä kunnolla 2.

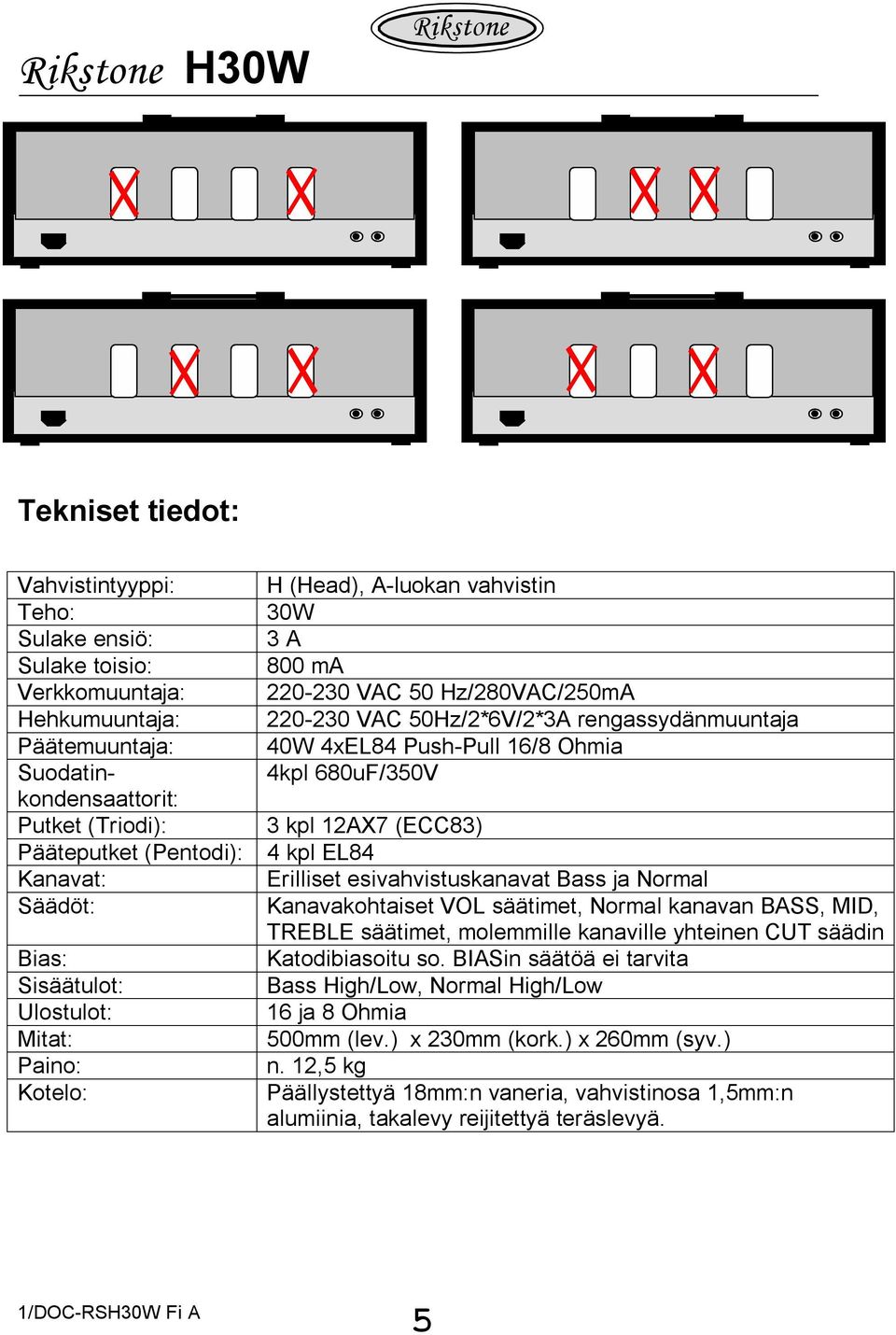

5 H30W Tekniset tiedot: Vahvistintyyppi: Teho: Sulake ensiö: Sulake toisio: Verkkomuuntaja: Hehkumuuntaja: Päätemuuntaja: Suodatinkondensaattorit: Putket (Triodi): Pääteputket (Pentodi): Kanavat: Säädöt: Bias: Sisäätulot: Ulostulot: Mitat: Paino: Kotelo: H (Head), A-luokan vahvistin 30W 3 A 800 ma VAC 50 Hz/280VAC/250mA VAC 50Hz/2*6V/2*3A rengassydänmuuntaja 40W 4xEL84 Push-Pull 16/8 Ohmia 4kpl 680uF/350V 3 kpl 12AX7 (ECC83) 4 kpl EL84 Erilliset esivahvistuskanavat Bass ja Normal Kanavakohtaiset VOL säätimet, Normal kanavan BASS, MID, TREBLE säätimet, molemmille kanaville yhteinen CUT säädin Katodibiasoitu so. BIASin säätöä ei tarvita Bass High/Low, Normal High/Low 16 ja 8 Ohmia 500mm (lev.) x 230mm (kork.) x 260mm (syv.) n. 12,5 kg Päällystettyä 18mm:n vaneria, vahvistinosa 1,5mm:n alumiinia, takalevy reijitettyä teräslevyä. 5

Push-Pull 16/8 Ohmia 4kpl 680uF/350V 3 kpl 12AX7 (ECC83) 4 kpl EL84 Erilliset esivahvistuskanavat Bass ja Normal Kanavakohtaiset VOL säätimet, Normal kanavan BASS, MID, TREBLE säätimet, molemmille

6 H30W Yhteystiedot: Valmistaja: Risto Kivioja, Kirkkonummi Puhelin (iltaisin): Vianetsintä: Oire Vahvistin lämpenee voimakkaasti. Vahvistin ei mene päälle eikä merkkivalo syty. Vahvistin ei mene päälle vaikka merkkivalo syttyy. Soundi on häiriöinen tai hurina voimakasta ja ilmiö on vain toisella kanavalla. Signaali ei kulje läpi ja ilmiö on vain toisella kanavalla. Soundi on häiriöinen ja ilmiö esiintyy molemmilla kanavilla. Verkkohurina on voimakasta Muu vika, johon edellämainitut toimenpiteet eivät auta. Vihje Ilmiö on normaali A-luokan vahvistimilla ja useamman pääteputken kytkennöillä. Älä pidä vahvistinta turhaa päällä mikäli et soita, sillä lämpöä syntyy myös tällöin. Pääsulake on palanut. Tarkista pääsulake (3A) vahvistimen takaosasta. Toisiopuolen sulake on palanut. Tarkista toisiopuolen sulake (800mA) vahvistimen takaosasta. Syynä sulakkeen palamiseen voi olla rikkoutunut putki, joten jos sulake palaa uudestaan tarkista putket. Jokin toisen kanavan esiasteen putki on vialla. Irroita verkkojohto pistorasiasta ja vaihda viallinen esiasteen putki (so. keskimmäinen esiasteen putki) Joko esiasteen 1. tai 3. putki tai jokin pääteputkista on viallinen. Kokeile pääteastetta 2 pääteputken eri kombinaatioilla. Näin saat rajattua pois mahdollisen viallisen pääteputken, jos vika on pääteputkissa. Poista häriöitä aiheuttavat sähkölaitteet vahvistimen läheisyydestä. Tarkista kitaran johto ja uusi se tarvittaessa. Ota yhteys vahvistimia huoltavaan liikkeeseen. 6

Signaali ei kulje läpi ja ilmiö on vain toisella kanavalla. Soundi on häiriöinen ja ilmiö esiintyy molemmilla kanavilla.
