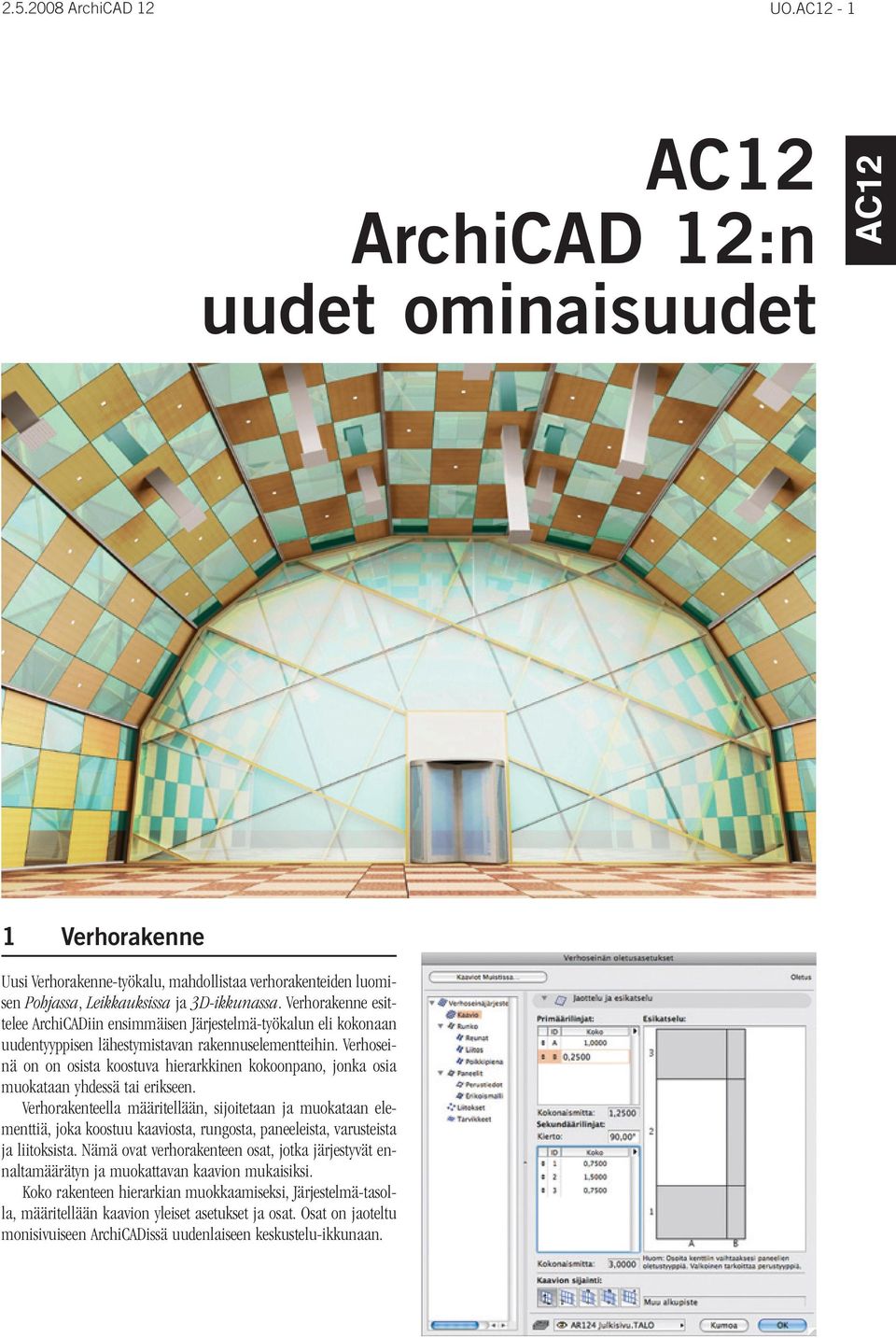

1 ArchiCAD 12 UO. - 1 ArchiCAD 12:n uudet ominaisuudet 1 Verhorakenne Uusi Verhorakenne-työkalu, mahdollistaa verhorakenteiden luomisen Pohjassa, Leikkauksissa ja 3D-ikkunassa. Verhorakenne esittelee ArchiCADiin ensimmäisen Järjestelmä-työkalun eli kokonaan uudentyyppisen lähestymistavan rakennuselementteihin. Verhoseinä on on osista koostuva hierarkkinen kokoonpano, jonka osia muokataan yhdessä tai erikseen. Verhorakenteella määritellään, sijoitetaan ja muokataan elementtiä, joka koostuu kaaviosta, rungosta, paneeleista, varusteista ja liitoksista. Nämä ovat verhorakenteen osat, jotka järjestyvät ennaltamäärätyn ja muokattavan kaavion mukaisiksi. Koko rakenteen hierarkian muokkaamiseksi, Järjestelmä-tasolla, määritellään kaavion yleiset asetukset ja osat. Osat on jaoteltu monisivuiseen ArchiCADissä uudenlaiseen keskustelu-ikkunaan.

2 UO. - 2 Verhorakenteita muokataan kuten muitakin rakennuselementtejä ArchiCADissä. Erona on se, että rakenteen osia muokataan ilman että niiden välinen linkitys katkeaa tai järjestelmä purkautuu. Rakenteen osien graafinen muokkaus tapahtuu erillisessä muokkaustilassa. Tämä on erillinen 3D-näkymä, joka on normaalin 3D-ikkunan kaltainen, käytössä on tällöin erityiset toiminnot osien muokkaamiseksi. Tällöin vain verhorakenteen osat ja kaavio ovat muokattavissa, vaikka muu 3D-malli näkyisikin, se toimii vain viitteenä. Koska verhorakenteen osat ovat tyypillisesti monistuvia ja keskenään samankaltaisia, on käytössä omat Etsi ja valitse -toiminnot sekä uusi kahva-toiminnallisuus osien tunnistamiseen ja muokkaukseen. Samansuuntaiset osat saadaan valituiksi kahvan avulla. Kun verhorakenteen osa on valittuna, sen parametreihin on mahdollista tehdä muutoksia asetuksissa. Koska verhorakenne on usein erikoinen geometria, joka ei välttämättä kohtaa vaaka- tai pystytasoa, on käytössä joustavat syöttötasot, joilla vapaita mittoja on helpompi syöttää. Myös uutuutena muihin työkaluihin verrattuna ovat käytössä piirtäminen leikkauksissa, äärimuodon muokkaus ja vapaa kierto. 2 3D-dokumentti Käyttöliittymäohjelman avulla saadaan nyt tehtyä portaan 2Dasetukset, joustavammin kuin ennen. Tekstejä voi liikutella vapaasti ja kaiteen esitys Pohjassa ja 3D-ikkunassa on laajemmin säädettävissä. StairMaker portaisiin on tullut neljä uutta perustyyppiä: Kierto alapäässä ja yläpäässä, U-porras toisensuuntaisella kierrolla sekä molemminpuolisella kierrolla. Käyttäjä määrää kierrossa olevien askelmien määrän, muut parametrit asettuvat näiden mukaisesti. Vastaavasti kierron alkupisteen etäisyys portaan nurkasta on määriteltävissä. 4 Rakenne-esitys Osittainen rakennekerrosten esitys, rakennetyyppien Runko/Kuorikerroksille, sekä poikkileikkausprofiileille. Rakennekerrosten esitys/piilottaminen, koko rakenne, vain runko, tai ilman pinnoitteita. Asetus tallentuu näkymän asetuksiin. 3D-Dokumentti on pohja dokumentille (leikkeelle), jossa mittojen, selitteiden, ja muiden 2D-elementtien lisääminen on mahdollista. Tämä mahdollistaa esimerkiksi mitoitettujen ja selittein täydennettyjen kolmiuloitteisten detaljien luomisen. Dokumentti luodaan: Asettamalla halutut 3D-ikkunan asetukset Valitsemalla haluttu aksonometria tai perspektiivi Ottamalla valinta-alueelle, 3D-leikkausasetuksiin tai valintaan halutut elementit Luomalla uusi 3D-dokumentti Dokumentti-3D- Dokumentti- Luo 3D-dokumentti Lisäämällä tekstit, mitat ja merkinnät. 3 Stairmaker-parannukset Monipuolisempi portaiden 2D-esitys ja parannettu käyttöliittymä. Portaan asetuksissa on nyt enemmän säätöjä Pohja-esitykseen. Rakennekerrosten näkyminen: koko rakenne

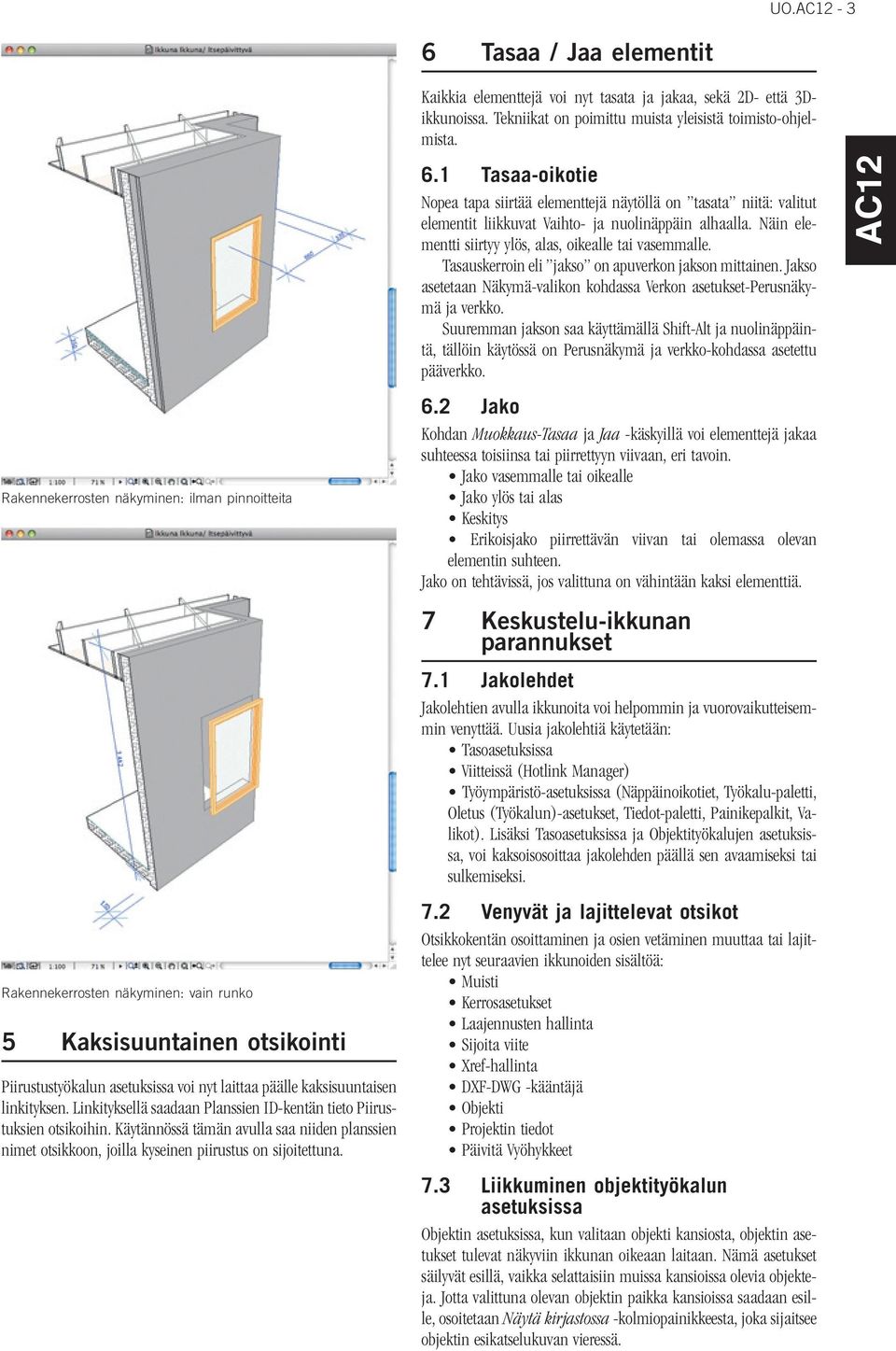

3 UO Tasaa / Jaa elementit Rakennekerrosten näkyminen: ilman pinnoitteita Rakennekerrosten näkyminen: vain runko 5 Kaksisuuntainen otsikointi Piirustustyökalun asetuksissa voi nyt laittaa päälle kaksisuuntaisen linkityksen. Linkityksellä saadaan Planssien ID-kentän tieto Piirustuksien otsikoihin. Käytännössä tämän avulla saa niiden planssien nimet otsikkoon, joilla kyseinen piirustus on sijoitettuna. Kaikkia elementtejä voi nyt tasata ja jakaa, sekä 2D- että 3Dikkunoissa. Tekniikat on poimittu muista yleisistä toimisto-ohjelmista. 6.1 Tasaa-oikotie Nopea tapa siirtää elementtejä näytöllä on tasata niitä: valitut elementit liikkuvat Vaihto- ja nuolinäppäin alhaalla. Näin elementti siirtyy ylös, alas, oikealle tai vasemmalle. Tasauskerroin eli jakso on apuverkon jakson mittainen. Jakso asetetaan Näkymä-valikon kohdassa Verkon asetukset-perusnäkymä ja verkko. Suuremman jakson saa käyttämällä Shift-Alt ja nuolinäppäintä, tällöin käytössä on Perusnäkymä ja verkko-kohdassa asetettu pääverkko. 6.2 Jako Kohdan Muokkaus-Tasaa ja Jaa -käskyillä voi elementtejä jakaa suhteessa toisiinsa tai piirrettyyn viivaan, eri tavoin. Jako vasemmalle tai oikealle Jako ylös tai alas Keskitys Erikoisjako piirrettävän viivan tai olemassa olevan elementin suhteen. Jako on tehtävissä, jos valittuna on vähintään kaksi elementtiä. 7 Keskustelu-ikkunan parannukset 7.1 Jakolehdet Jakolehtien avulla ikkunoita voi helpommin ja vuorovaikutteisemmin venyttää. Uusia jakolehtiä käytetään: Tasoasetuksissa Viitteissä (Hotlink Manager) Työympäristö-asetuksissa (Näppäinoikotiet, Työkalu-paletti, Oletus (Työkalun)-asetukset, Tiedot-paletti, Painikepalkit, Valikot). Lisäksi Tasoasetuksissa ja Objektityökalujen asetuksissa, voi kaksoisosoittaa jakolehden päällä sen avaamiseksi tai sulkemiseksi. 7.2 Venyvät ja lajittelevat otsikot Otsikkokentän osoittaminen ja osien vetäminen muuttaa tai lajittelee nyt seuraavien ikkunoiden sisältöä: Muisti Kerrosasetukset Laajennusten hallinta Sijoita viite Xref-hallinta DXF-DWG -kääntäjä Objekti Projektin tiedot Päivitä Vyöhykkeet 7.3 Liikkuminen objektityökalun asetuksissa Objektin asetuksissa, kun valitaan objekti kansiosta, objektin asetukset tulevat näkyviin ikkunan oikeaan laitaan. Nämä asetukset säilyvät esillä, vaikka selattaisiin muissa kansioissa olevia objekteja. Jotta valittuna olevan objektin paikka kansioissa saadaan esille, osoitetaan Näytä kirjastossa -kolmiopainikkeesta, joka sijaitsee objektin esikatselukuvan vieressä.

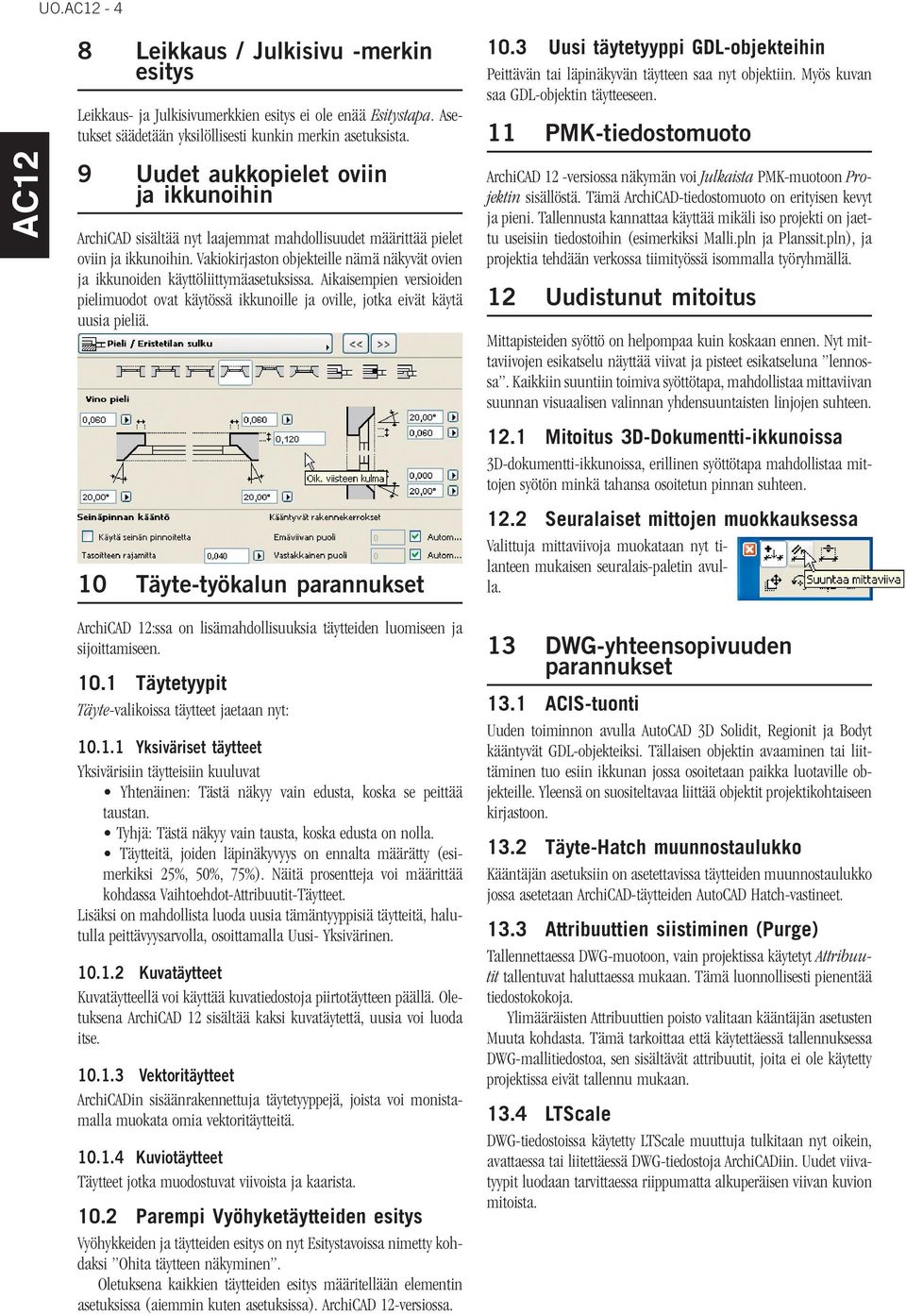

4 UO Leikkaus / Julkisivu -merkin esitys Leikkaus- ja Julkisivumerkkien esitys ei ole enää Esitystapa. Asetukset säädetään yksilöllisesti kunkin merkin asetuksista. 9 Uudet aukkopielet oviin ja ikkunoihin ArchiCAD sisältää nyt laajemmat mahdollisuudet määrittää pielet oviin ja ikkunoihin. Vakiokirjaston objekteille nämä näkyvät ovien ja ikkunoiden käyttöliittymäasetuksissa. Aikaisempien versioiden pielimuodot ovat käytössä ikkunoille ja oville, jotka eivät käytä uusia pieliä. 10 Täyte-työkalun parannukset 10.3 Uusi täytetyyppi GDL-objekteihin Peittävän tai läpinäkyvän täytteen saa nyt objektiin. Myös kuvan saa GDL-objektin täytteeseen. 11 PMK-tiedostomuoto ArchiCAD 12 -versiossa näkymän voi Julkaista PMK-muotoon Projektin sisällöstä. Tämä ArchiCAD-tiedostomuoto on erityisen kevyt ja pieni. Tallennusta kannattaa käyttää mikäli iso projekti on jaettu useisiin tiedostoihin (esimerkiksi Malli.pln ja Planssit.pln), ja projektia tehdään verkossa tiimityössä isommalla työryhmällä. 12 Uudistunut mitoitus Mittapisteiden syöttö on helpompaa kuin koskaan ennen. Nyt mittaviivojen esikatselu näyttää viivat ja pisteet esikatseluna lennossa. Kaikkiin suuntiin toimiva syöttötapa, mahdollistaa mittaviivan suunnan visuaalisen valinnan yhdensuuntaisten linjojen suhteen Mitoitus 3D-Dokumentti-ikkunoissa 3D-dokumentti-ikkunoissa, erillinen syöttötapa mahdollistaa mittojen syötön minkä tahansa osoitetun pinnan suhteen Seuralaiset mittojen muokkauksessa Valittuja mittaviivoja muokataan nyt tilanteen mukaisen seuralais-paletin avulla. ArchiCAD 12:ssa on lisämahdollisuuksia täytteiden luomiseen ja sijoittamiseen Täytetyypit Täyte-valikoissa täytteet jaetaan nyt: Yksiväriset täytteet Yksivärisiin täytteisiin kuuluvat Yhtenäinen: Tästä näkyy vain edusta, koska se peittää taustan. Tyhjä: Tästä näkyy vain tausta, koska edusta on nolla. Täytteitä, joiden läpinäkyvyys on ennalta määrätty (esimerkiksi 25%, 50%, 75%). Näitä prosentteja voi määrittää kohdassa Vaihtoehdot-Attribuutit-Täytteet. Lisäksi on mahdollista luoda uusia tämäntyyppisiä täytteitä, halutulla peittävyysarvolla, osoittamalla Uusi- Yksivärinen Kuvatäytteet Kuvatäytteellä voi käyttää kuvatiedostoja piirtotäytteen päällä. Oletuksena ArchiCAD 12 sisältää kaksi kuvatäytettä, uusia voi luoda itse Vektoritäytteet ArchiCADin sisäänrakennettuja täytetyyppejä, joista voi monistamalla muokata omia vektoritäytteitä Kuviotäytteet Täytteet jotka muodostuvat viivoista ja kaarista Parempi Vyöhyketäytteiden esitys Vyöhykkeiden ja täytteiden esitys on nyt Esitystavoissa nimetty kohdaksi Ohita täytteen näkyminen. Oletuksena kaikkien täytteiden esitys määritellään elementin asetuksissa (aiemmin kuten asetuksissa). ArchiCAD 12-versiossa. 13 DWG-yhteensopivuuden parannukset 13.1 ACIS-tuonti Uuden toiminnon avulla AutoCAD 3D Solidit, Regionit ja Bodyt kääntyvät GDL-objekteiksi. Tällaisen objektin avaaminen tai liittäminen tuo esiin ikkunan jossa osoitetaan paikka luotaville objekteille. Yleensä on suositeltavaa liittää objektit projektikohtaiseen kirjastoon Täyte-Hatch muunnostaulukko Kääntäjän asetuksiin on asetettavissa täytteiden muunnostaulukko jossa asetetaan ArchiCAD-täytteiden AutoCAD Hatch-vastineet Attribuuttien siistiminen (Purge) Tallennettaessa DWG-muotoon, vain projektissa käytetyt Attribuutit tallentuvat haluttaessa mukaan. Tämä luonnollisesti pienentää tiedostokokoja. Ylimääräisten Attribuuttien poisto valitaan kääntäjän asetusten Muuta kohdasta. Tämä tarkoittaa että käytettäessä tallennuksessa DWG-mallitiedostoa, sen sisältävät attribuutit, joita ei ole käytetty projektissa eivät tallennu mukaan LTScale DWG-tiedostoissa käytetty LTScale muuttuja tulkitaan nyt oikein, avattaessa tai liitettäessä DWG-tiedostoja ArchiCADiin. Uudet viivatyypit luodaan tarvittaessa riippumatta alkuperäisen viivan kuvion mitoista.

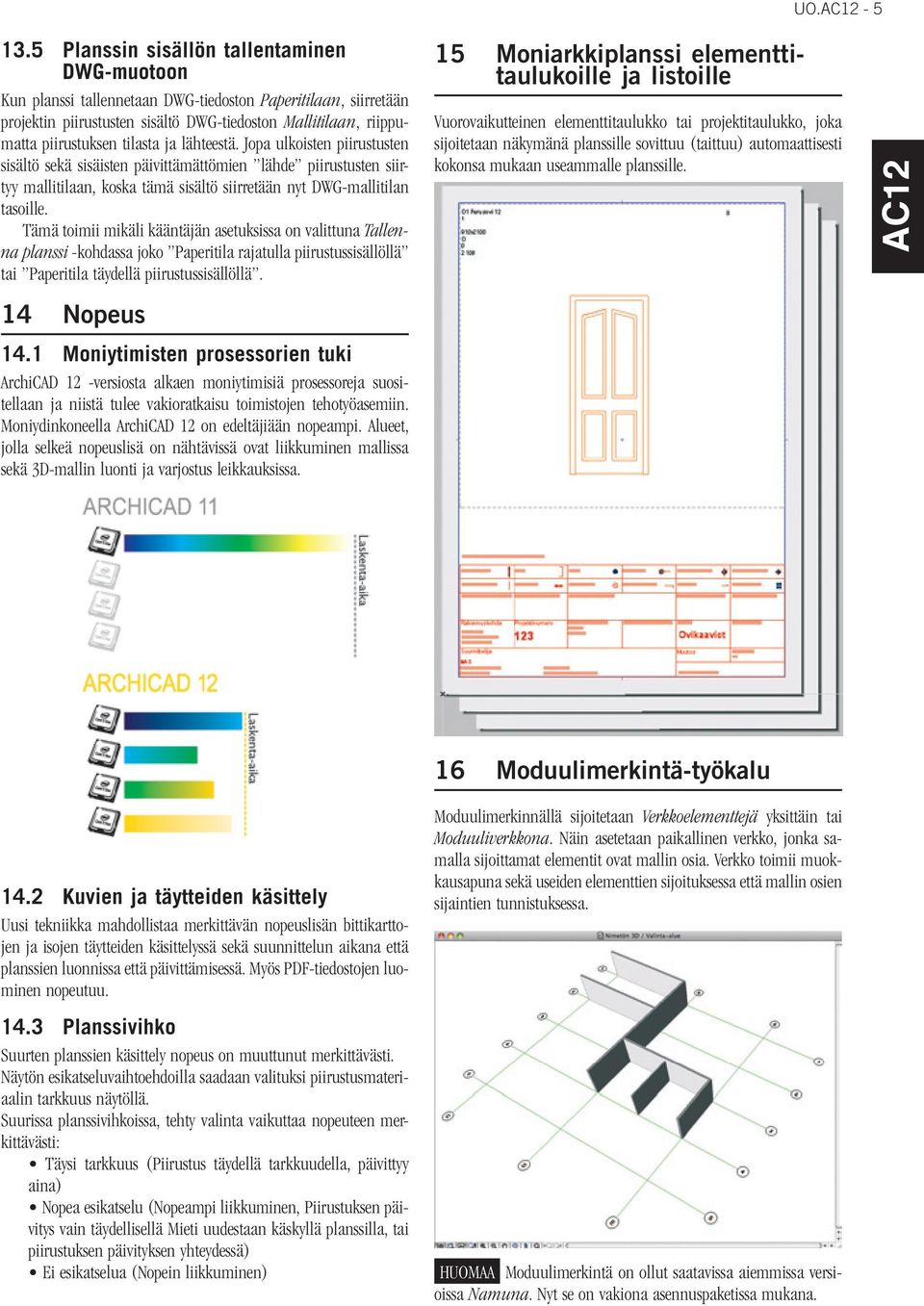

5 UO Planssin sisällön tallentaminen DWG-muotoon Kun planssi tallennetaan DWG-tiedoston Paperitilaan, siirretään projektin piirustusten sisältö DWG-tiedoston Mallitilaan, riippumatta piirustuksen tilasta ja lähteestä. Jopa ulkoisten piirustusten sisältö sekä sisäisten päivittämättömien lähde piirustusten siirtyy mallitilaan, koska tämä sisältö siirretään nyt DWG-mallitilan tasoille. Tämä toimii mikäli kääntäjän asetuksissa on valittuna Tallenna planssi -kohdassa joko Paperitila rajatulla piirustussisällöllä tai Paperitila täydellä piirustussisällöllä. 14 Nopeus 14.1 Moniytimisten prosessorien tuki ArchiCAD 12 -versiosta alkaen moniytimisiä prosessoreja suositellaan ja niistä tulee vakioratkaisu toimistojen tehotyöasemiin. Moniydinkoneella ArchiCAD 12 on edeltäjiään nopeampi. Alueet, jolla selkeä nopeuslisä on nähtävissä ovat liikkuminen mallissa sekä 3D-mallin luonti ja varjostus leikkauksissa. 15 Moniarkkiplanssi elementtitaulukoille ja listoille Vuorovaikutteinen elementtitaulukko tai projektitaulukko, joka sijoitetaan näkymänä planssille sovittuu (taittuu) automaattisesti kokonsa mukaan useammalle planssille Kuvien ja täytteiden käsittely Uusi tekniikka mahdollistaa merkittävän nopeuslisän bittikarttojen ja isojen täytteiden käsittelyssä sekä suunnittelun aikana että planssien luonnissa että päivittämisessä. Myös PDF-tiedostojen luominen nopeutuu Planssivihko Suurten planssien käsittely nopeus on muuttunut merkittävästi. Näytön esikatseluvaihtoehdoilla saadaan valituksi piirustusmateriaalin tarkkuus näytöllä. Suurissa planssivihkoissa, tehty valinta vaikuttaa nopeuteen merkittävästi: Täysi tarkkuus (Piirustus täydellä tarkkuudella, päivittyy aina) Nopea esikatselu (Nopeampi liikkuminen, Piirustuksen päivitys vain täydellisellä Mieti uudestaan käskyllä planssilla, tai piirustuksen päivityksen yhteydessä) Ei esikatselua (Nopein liikkuminen) 16 Moduulimerkintä-työkalu Moduulimerkinnällä sijoitetaan Verkkoelementtejä yksittäin tai Moduuliverkkona. Näin asetetaan paikallinen verkko, jonka samalla sijoittamat elementit ovat mallin osia. Verkko toimii muokkausapuna sekä useiden elementtien sijoituksessa että mallin osien sijaintien tunnistuksessa. HUOMAA Moduulimerkintä on ollut saatavissa aiemmissa versioissa Namuna. Nyt se on vakiona asennuspaketissa mukana.

6 UO Viitteiden hallinta 18 Selite-työkalun parannukset Viitteet päivitetään nyt kerralla. Tämä tarkoittaa sitä, että sisäkkäiset viitteet päivittyvät suoraan päivittämällä päätiedoston, ilman erillistä viitetiedostojen avausta ja tallentamista. ArchiCAD 12:ssa on uusi Selitetyyppi: Osan selite. Se toimii tässä vaiheessa vain Verhorakenteelle ja on sijoitettavissa Leikkausikkunassa. Selitteen nuolenpään esitys on nyt säädettävissä mittakaavaherkästi (kuvassa). Kokonaan uusi käyttöliittymä antaa paremman tilannekuvan käytetyistä Viitteistä ja niiden hierarkiasta. Viite on suoraan Viitteiden hallinnasta avattavissa muokattavaksi erillisessä ArchiCADissä. Parempi suorituskyky, pienemmät tiedostokoot mikäli samaa viitettä on sijoitettu toistuvina kopioina. Uusi osoitintyyppi, osoitin alleviivatulla tekstillä.
