1 Archicad 11 ArchiCAD 11:n uudet ominaisuudet 1 Virtual Trace eli Häämökuva ArchiCAD 11 tuo kaivatun skissipaperin tietokoneavusteiseen suunnitteluun. Virtuaalisen skissipaperin avulla voidaan mikä tahansa projektin piirustus näyttää toisen piirustuksen yhteydessä. Toiminto helpottaa suunnittelua; siitä on apua sekä julkisivujen että leikkausten muokkauksessa ja paperille piirrettyjen luonnosten mallintamisessa. Mihin tahansa piirustustusikkunaan voidaan tuoda toinen piirustus (kuten pohja, leikkaus, julkisivu, työkuva, detalji) häämökuvana. Häämökuva voidaan näyttää himmeänä yksivärisenä tai värillisenä taustakuvana. Häämökuvan voimakkuutta ja väriä voidaan vapaasti säätää. Myös muokattavan piirustuksen voimak- kuutta ja väriä voidaan vastaavasti säätää. Häämökuvana olevaa näkymää voi siirtää ja kiertää. Näytettävät elementit ovat vapaasti valittavissa: esimerkiksi bittikarttakuvankin voi näyttää häämökuvana. Häämökuva sijoittuu oletusarvoisesti linjaan muokattavan kuvan kanssa, mutta sitä voi siirtää ja kiertää tarvittaessa.

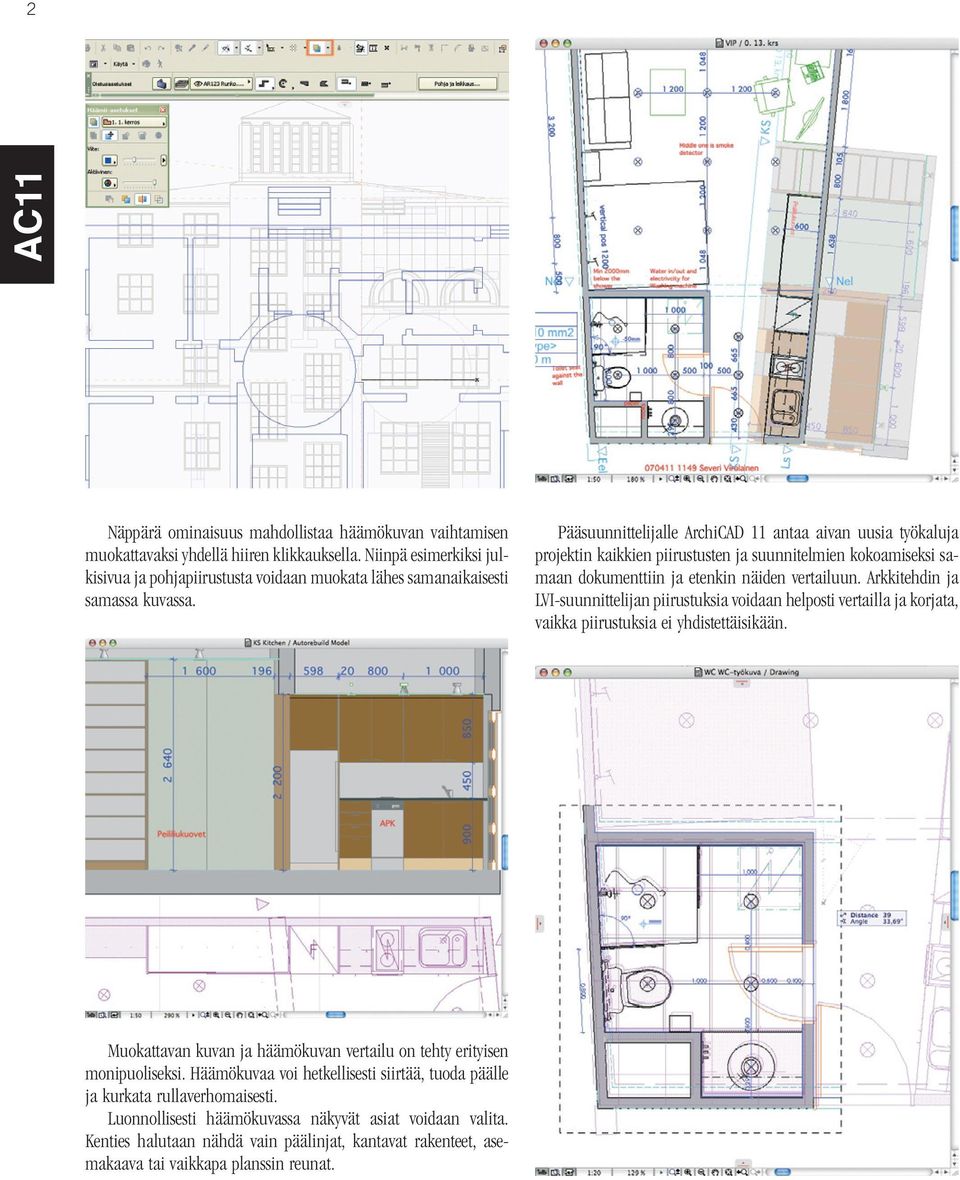

2 2 Näppärä ominaisuus mahdollistaa häämökuvan vaihtamisen muokattavaksi yhdellä hiiren klikkauksella. Niinpä esimerkiksi julkisivua ja pohjapiirustusta voidaan muokata lähes samanaikaisesti samassa kuvassa. Pääsuunnittelijalle ArchiCAD 11 antaa aivan uusia työkaluja projektin kaikkien piirustusten ja suunnitelmien kokoamiseksi samaan dokumenttiin ja etenkin näiden vertailuun. Arkkitehdin ja LVI-suunnittelijan piirustuksia voidaan helposti vertailla ja korjata, vaikka piirustuksia ei yhdistettäisikään. Muokattavan kuvan ja häämökuvan vertailu on tehty erityisen monipuoliseksi. Häämökuvaa voi hetkellisesti siirtää, tuoda päälle ja kurkata rullaverhomaisesti. Luonnollisesti häämökuvassa näkyvät asiat voidaan valita. Kenties halutaan nähdä vain päälinjat, kantavat rakenteet, asemakaava tai vaikkapa planssin reunat.

3 3 Kun aktiivista piirustusta on muokattu, häämökuvan voi päivittää valitsemalla Mieti uudelleen. Häämökuva päivittyy myös vaihdettaessa tai muutettaessa näkymää tai muutettaessa näkymän suurennosta näytöllä. Häämö-asetusten painikkeesta avautuu valikko, josta häämökuvassa näkyvät elementit valitaan. Häämönäkymää voi siirtää hetkellisesti, jolloin esimerkiksi päällekkäiset viivat on helppo huomata. Häämökuvalle sekä aktiiviselle piirustukselle on mahdollista valita joko alkuperäinen väri (kaikki värit), jokin esiasetettu väri tai itse valittu väri. Lisäksi kuvia voi liukusäätimestä himmentää. Häämökuvan voi tuoda aktiivisen piirustuksen eteen. Häämökuva palaa taakse painamalla uudelleen samasta painikkeesta. Vaihda viite ja aktiivinen keskenään -painikkeesta vaihdetaan aktiivista piirustusta ja häämökuvana olevaa piirustusta keskenään. Näin mallia voi esimerkiksi muokata vuorotellen pohjassa ja leikkausta katsoen toista häämökuvana taustalla. Rajaimet saa näkyviin näytölle tai pois näkyvistä Näytä/piilota rajaimet -painikkeesta. Rajaimia voi liikuttaa tarttumalla aktiivisen ikkunan sivuilla oleviin kolmioihin, joista vetämällä voi liikuttaa punaista rajausviivaa. Sen avulla häämökuvaa voi rajata pois näkyvistä hieman kuin skissipaperia nostamalla voi tarkastella piirrettävää kuvaa. Häämökuvan siirrosta häämökuvan saa kohdistettua oikein tai sen voi siirtää muuten haluamaansa paikkaan. Täytteet ja vyöhykkeet voi muuttaa läpinäkyviksi. Näin allaoleva kuva tulee näkyviin vaikka päällä olisi peittäviä täytteitä. Häämökuvan kierrolla häämökuvan saa käännettyä haluamaansa asentoon. Painikkeen yläpuolella olevasta painikevalikosta voi valita aiemmin käytettyjä häämökuvia. Niiden sijainti ja kierto jäävät muistiin. Häämökuvan saa palautettua alkuperäiseen paikkaan yhdellä napin painalluksella. 2 Työkuva Piirustusten pikkutarkan laadun takaamiseksi ArchiCAD 11:ssä on uusi Työkuva-työkalu. Työkuva on 2D-piirustus. Se voi olla 2Dpiirustukseksi muutettu leikkaus tai julkisivu, mutta myös samaan tapaan muutettu pohjapiirros tai asemapiirros. Työpiirustukseen voi tuoda DXF-, DWG- ja PDF-dokumentteja. Työkuva voi olla luonnollinen tai linkitetty osa projektia, mutta se voi olla myös mikä tahansa muu täysin riippumaton piirustus tai ulkoinen piirustus toisesta projektista tai tiedostosta.

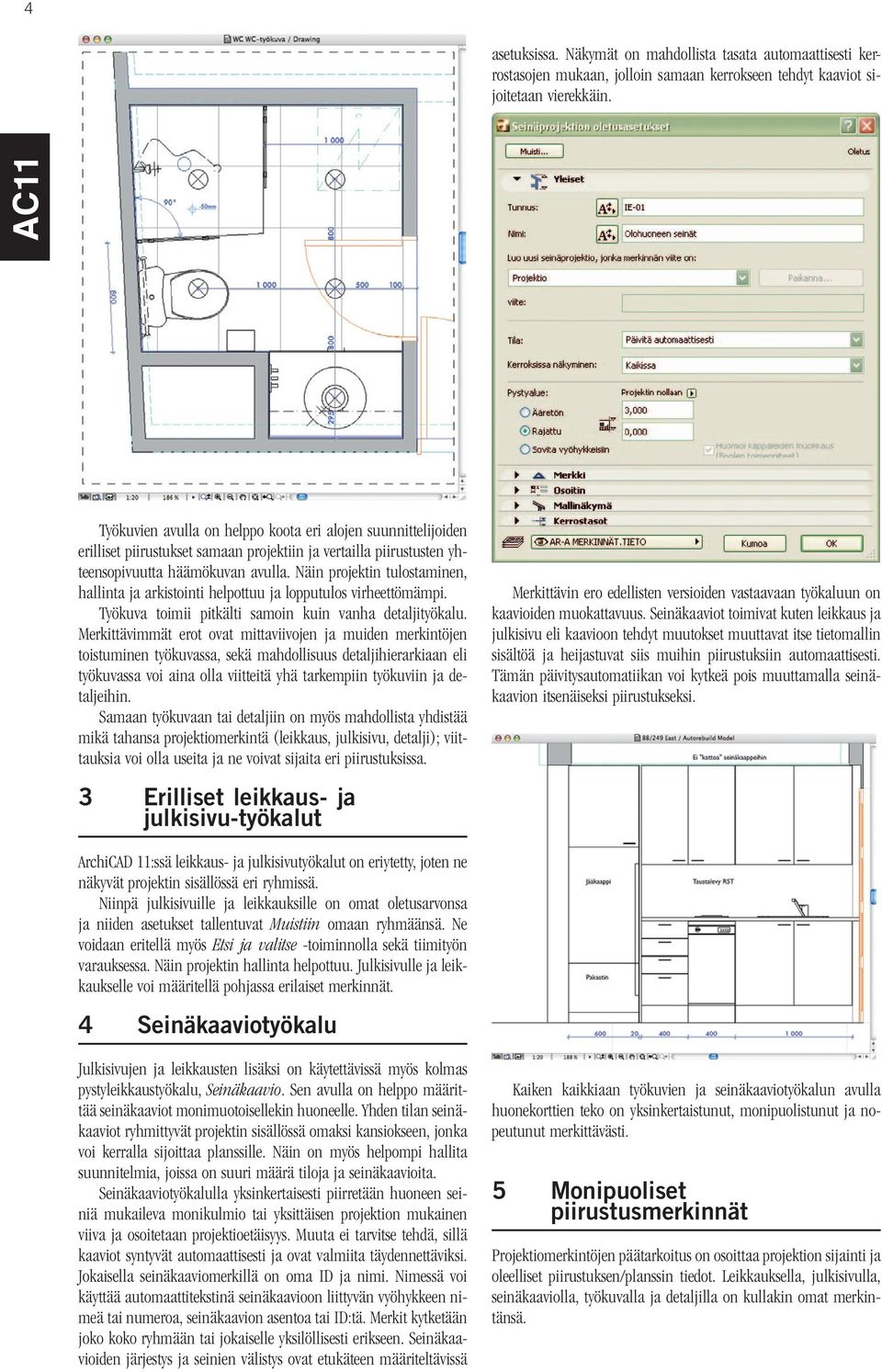

4 asetuksissa. Näkymät on mahdollista tasata automaattisesti kerrostasojen mukaan, jolloin samaan kerrokseen tehdyt kaaviot sijoitetaan vierekkäin. Työkuvien avulla on helppo koota eri alojen suunnittelijoiden erilliset piirustukset samaan projektiin ja vertailla piirustusten yhteensopivuutta häämökuvan avulla. Näin projektin tulostaminen, hallinta ja arkistointi helpottuu ja lopputulos virheettömämpi. Työkuva toimii pitkälti samoin kuin vanha detaljityökalu. Merkittävimmät erot ovat mittaviivojen ja muiden merkintöjen toistuminen työkuvassa, sekä mahdollisuus detaljihierarkiaan eli työkuvassa voi aina olla viitteitä yhä tarkempiin työkuviin ja detaljeihin. Samaan työkuvaan tai detaljiin on myös mahdollista yhdistää mikä tahansa projektiomerkintä (leikkaus, julkisivu, detalji); viittauksia voi olla useita ja ne voivat sijaita eri piirustuksissa. Merkittävin ero edellisten versioiden vastaavaan työkaluun on kaavioiden muokattavuus. Seinäkaaviot toimivat kuten leikkaus ja julkisivu eli kaavioon tehdyt muutokset muuttavat itse tietomallin sisältöä ja heijastuvat siis muihin piirustuksiin automaattisesti. Tämän päivitysautomatiikan voi kytkeä pois muuttamalla seinäkaavion itsenäiseksi piirustukseksi. 3 Erilliset leikkaus- ja julkisivu-työkalut ArchiCAD 11:ssä leikkaus- ja julkisivutyökalut on eriytetty, joten ne näkyvät projektin sisällössä eri ryhmissä. Niinpä julkisivuille ja leikkauksille on omat oletusarvonsa ja niiden asetukset tallentuvat Muistiin omaan ryhmäänsä. Ne voidaan eritellä myös Etsi ja valitse -toiminnolla sekä tiimityön varauksessa. Näin projektin hallinta helpottuu. Julkisivulle ja leikkaukselle voi määritellä pohjassa erilaiset merkinnät. 4 Seinäkaaviotyökalu Julkisivujen ja leikkausten lisäksi on käytettävissä myös kolmas pystyleikkaustyökalu, Seinäkaavio. Sen avulla on helppo määrittää seinäkaaviot monimuotoisellekin huoneelle. Yhden tilan seinäkaaviot ryhmittyvät projektin sisällössä omaksi kansiokseen, jonka voi kerralla sijoittaa planssille. Näin on myös helpompi hallita suunnitelmia, joissa on suuri määrä tiloja ja seinäkaavioita. Seinäkaaviotyökalulla yksinkertaisesti piirretään huoneen seiniä mukaileva monikulmio tai yksittäisen projektion mukainen viiva ja osoitetaan projektioetäisyys. Muuta ei tarvitse tehdä, sillä kaaviot syntyvät automaattisesti ja ovat valmiita täydennettäviksi. Jokaisella seinäkaaviomerkillä on oma ID ja nimi. Nimessä voi käyttää automaattitekstinä seinäkaavioon liittyvän vyöhykkeen nimeä tai numeroa, seinäkaavion asentoa tai ID:tä. Merkit kytketään joko koko ryhmään tai jokaiselle yksilöllisesti erikseen. Seinäkaavioiden järjestys ja seinien välistys ovat etukäteen määriteltävissä Kaiken kaikkiaan työkuvien ja seinäkaaviotyökalun avulla huonekorttien teko on yksinkertaistunut, monipuolistunut ja nopeutunut merkittävästi. 5 Monipuoliset piirustusmerkinnät Projektiomerkintöjen päätarkoitus on osoittaa projektion sijainti ja oleelliset piirustuksen/planssin tiedot. Leikkauksella, julkisivulla, seinäkaaviolla, työkuvalla ja detaljilla on kullakin omat merkintänsä.

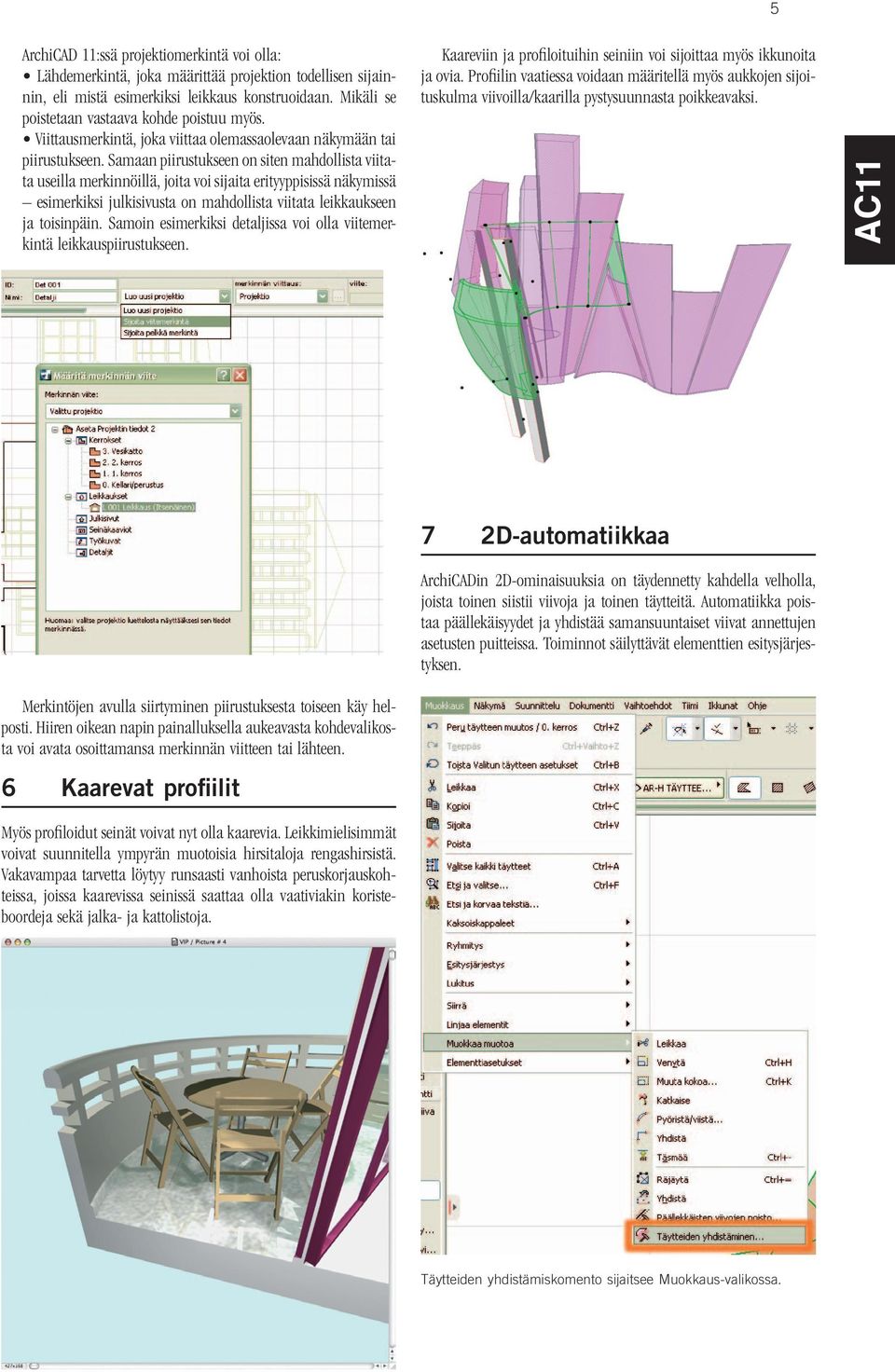

5 5 ArchiCAD 11:ssä projektiomerkintä voi olla: Lähdemerkintä, joka määrittää projektion todellisen sijainnin, eli mistä esimerkiksi leikkaus konstruoidaan. Mikäli se poistetaan vastaava kohde poistuu myös. Viittausmerkintä, joka viittaa olemassaolevaan näkymään tai piirustukseen. Samaan piirustukseen on siten mahdollista viitata useilla merkinnöillä, joita voi sijaita erityyppisissä näkymissä esimerkiksi julkisivusta on mahdollista viitata leikkaukseen ja toisinpäin. Samoin esimerkiksi detaljissa voi olla viitemerkintä leikkauspiirustukseen. Kaareviin ja profiloituihin seiniin voi sijoittaa myös ikkunoita ja ovia. Profiilin vaatiessa voidaan määritellä myös aukkojen sijoituskulma viivoilla/kaarilla pystysuunnasta poikkeavaksi. Merkintöjen avulla siirtyminen piirustuksesta toiseen käy helposti. Hiiren oikean napin painalluksella aukeavasta kohdevalikosta voi avata osoittamansa merkinnän viitteen tai lähteen. 6 Kaarevat profiilit Myös profiloidut seinät voivat nyt olla kaarevia. Leikkimielisimmät voivat suunnitella ympyrän muotoisia hirsitaloja rengashirsistä. Vakavampaa tarvetta löytyy runsaasti vanhoista peruskorjauskohteissa, joissa kaarevissa seinissä saattaa olla vaativiakin koristeboordeja sekä jalka- ja kattolistoja. 7 2D-automatiikkaa ArchiCADin 2D-ominaisuuksia on täydennetty kahdella velholla, joista toinen siistii viivoja ja toinen täytteitä. Automatiikka poistaa päällekäisyydet ja yhdistää samansuuntaiset viivat annettujen asetusten puitteissa. Toiminnot säilyttävät elementtien esitysjärjestyksen. Täytteiden yhdistämiskomento sijaitsee Muokkaus-valikossa.

6 Täytteiden yhdistäminen suoritetaan asetusikkunan valintojen mukaisesti. Leikkaa päällekkäiset alueet poistaa toisen päällekkäin olevista täytteistä. Muunna ääriviivat viivoiksi ja kaariksi muuttaa täytteiden ääriviivat erillisiksi viivoiksi ja kaariksi. Yhdistä vierekkäiset samanlaiset täytteet yhdistää toisiaan koskettavat samaa tyyppiä olevat täytteet. Toimintoa on mahdollista tarkentaa valitsemalla Älä yhdistä täytteitä, joilla on ääriviiva; Yhdistä samanlaiset täytteet, jos niillä on samanlainen ääriviiva; Yhdistä samanlaiset täytteet riippumatta ääriviivoista. Päällekkäisten viivojen poisto-komento sijaitsee Muokkaus-valikossa. Täytteiden yhdistämisasetusten liittämisasetuksissa on mahdollista valita taso ja kategoria, jotka asetetaan kaikille yhdistetyille täytteille. Muuten alkuperäiset asetukset säilyvät eikö viivoja, jotka ovat eri tasoilla tai täytetyypillä, yhdistetä. Viivojen yhdistämistyökalussa on oletuksena käytössä vaiheittainen asetusvelho. Aluksi valitaan, poistetaanko samanlaiset päällekkäiset viivat, sekä räjäytetäänkö murtoviivat erillisiksi viivoiksi ja kaariksi.

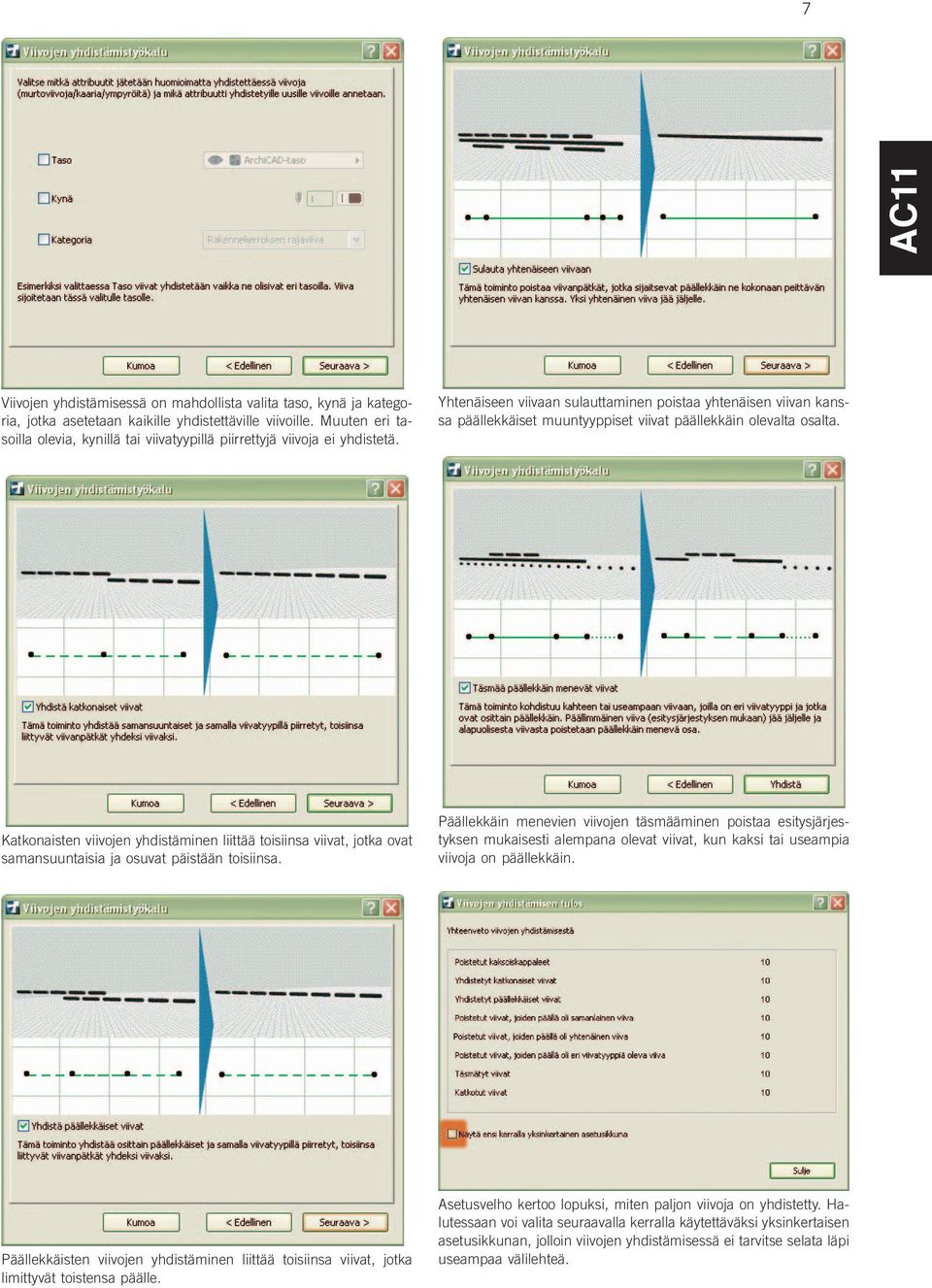

7 7 Viivojen yhdistämisessä on mahdollista valita taso, kynä ja kategoria, jotka asetetaan kaikille yhdistettäville viivoille. Muuten eri tasoilla olevia, kynillä tai viivatyypillä piirrettyjä viivoja ei yhdistetä. Yhtenäiseen viivaan sulauttaminen poistaa yhtenäisen viivan kanssa päällekkäiset muuntyyppiset viivat päällekkäin olevalta osalta. Katkonaisten viivojen yhdistäminen liittää toisiinsa viivat, jotka ovat samansuuntaisia ja osuvat päistään toisiinsa. Päällekkäin menevien viivojen täsmääminen poistaa esitysjärjestyksen mukaisesti alempana olevat viivat, kun kaksi tai useampia viivoja on päällekkäin. Päällekkäisten viivojen yhdistäminen liittää toisiinsa viivat, jotka limittyvät toistensa päälle. Asetusvelho kertoo lopuksi, miten paljon viivoja on yhdistetty. Halutessaan voi valita seuraavalla kerralla käytettäväksi yksinkertaisen asetusikkunan, jolloin viivojen yhdistämisessä ei tarvitse selata läpi useampaa välilehteä.

8 Vuorovaikutteiset luettelot ovat ottaneet askeleen tavallisimpien rakennusosien määrien yksityiskohtaisempaan luettelointiin. Vuorovaikutteisia määräluetteloita on parannettu siten, että kerrosrakenteisten rakennusosien kuten seinien, laattojen ja kattojen eri komponenttien (rakennekerrosten) määrät voidaan luetteloida. Tämä vähentää tarvetta eräajotyyppisten määrälistojen käyttöön ja pienentää kynnystä määrien laskemiseen. Yksinkertaisissa viivojen yhdistämisasetuksissa valinnat on koottu samalle sivulle. Automaatiikka vähentää puuduttavaa 2D-piirustusten siistintää käsin erityisesti julkisivuissa, leikkauksissa ja detaljeissa. Uudet toiminnot on sijoitettu valikkojen kohtaan Muokkaus Muokkaa muotoa... 8 Kehittynyt Projekti-ikkuna Kaikki uudet työkalujen tuottamat kohteet eli seinäkaaviot, työkuvat ja erikseen näytettävät julkisivut ja leikkaukset ovat näkyvissä sisällössä. Seinäkaaviot, työkuvat, julkisivut ja leikkaukset kloonautuvat näkymiksi Näkymät-osaan. Projektipaletin osa on kytkettävissä häämökuvana esiin aktiiviseen ikkunaan hiiren oikean painikkeen toiminnolla Näytä häämökuvana. Planssista voi siirtyä lähdenäkymään ottamalla planssin nimiöineen ja rajauksineen häämökuvaksi. 9 Monikerroksiset moduulit Monikerroksiset moduulit eli viitetiedostot helpottavat monikerroksisten toistuvien kokonaisuuksien hallintaa ja käyttöä. Kun aikaisemmin moduuli on tyypillisesti ollut hotellihuone, keittiö tai wc, niin nyt se voi olla myös rivitaloasunto, hissikuilu tai kokonainen rakennus. 11 XREF-tasot erillään Tasoasetuksissa liitettyjen XREF-tiedostojen tasot on eritelty tasoluettelon loppuun omaksi ryhmäkseen. XREF-tiedostojen tasot eivät ole avattavissa, mutta niitä voi piilottaa ja näyttää. Kun XREF-kuva poistetaan, myös tasot poistuvat. Mikäli XREF-tasoja ei haluta näkyviin tasoasetuksiin, tasoasetusikkunan yläkulmasta valitaan Piilota XREF-tasot. XREF-tasot eivät ole näkyvissä tason valinta kohdassa työkalujen asetuksissa. Kuitenkin mikäli valittuna on XREF-tiedoston osa, sen taso näkyy kursivoituna. 12 Leikkaamattomat viivat 10 Tarkemmat luettelot Leikkaamattomille viivoille on oma asetuksensa, joten elementin viivalle on nyt yksi uusi tarkentava asetus lisää. Näin viivahierarkiasta tulee huolitellumpaa, kun projektiotason alapuolella olevat elementit tulevat automaattisesti ohuemmalla kynällä piirrettyinä.

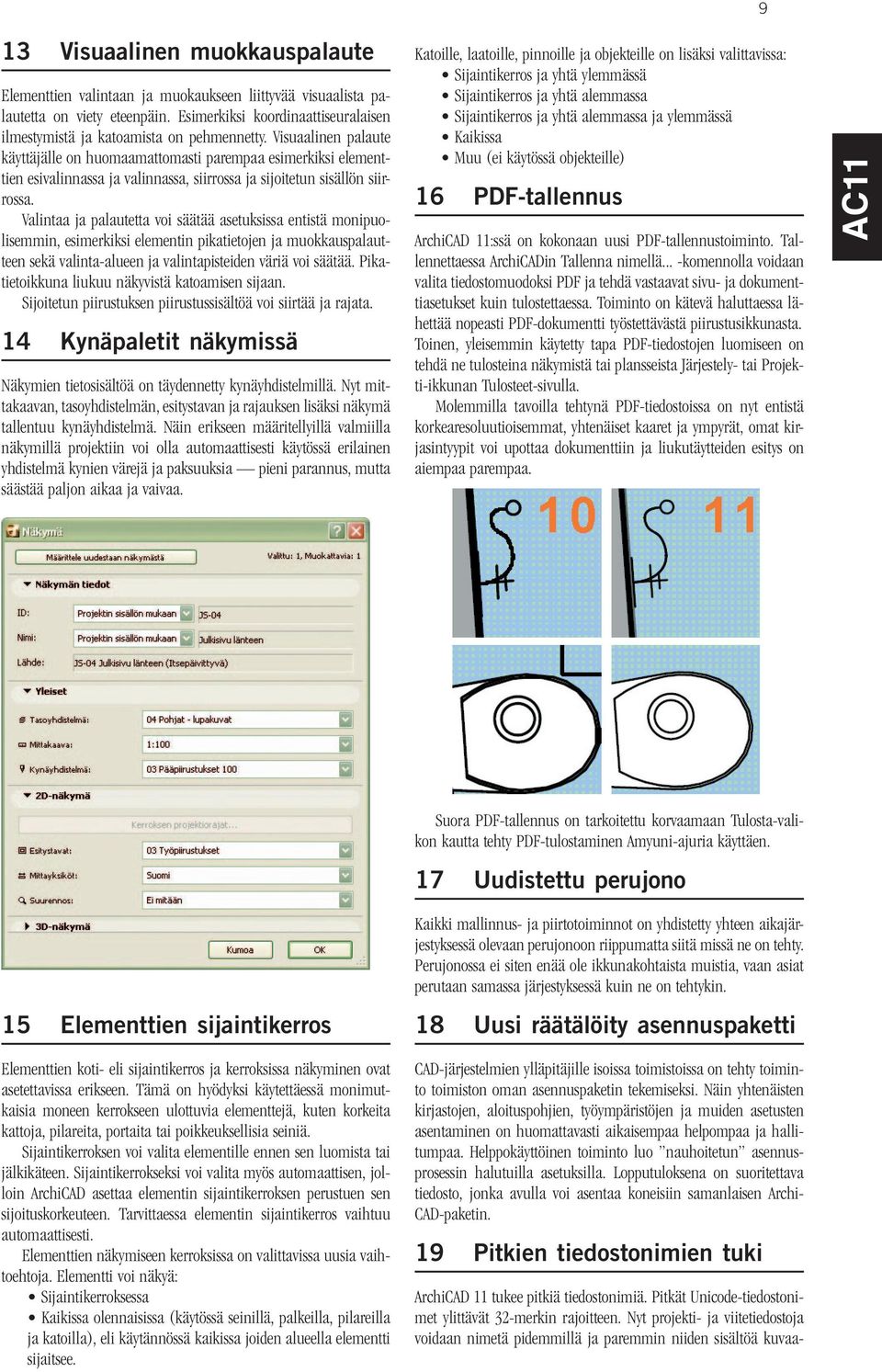

9 13 Visuaalinen muokkauspalaute Elementtien valintaan ja muokaukseen liittyvää visuaalista palautetta on viety eteenpäin. Esimerkiksi koordinaattiseuralaisen ilmestymistä ja katoamista on pehmennetty. Visuaalinen palaute käyttäjälle on huomaamattomasti parempaa esimerkiksi elementtien esivalinnassa ja valinnassa, siirrossa ja sijoitetun sisällön siirrossa. Valintaa ja palautetta voi säätää asetuksissa entistä monipuolisemmin, esimerkiksi elementin pikatietojen ja muokkauspalautteen sekä valinta-alueen ja valintapisteiden väriä voi säätää. Pikatietoikkuna liukuu näkyvistä katoamisen sijaan. Sijoitetun piirustuksen piirustussisältöä voi siirtää ja rajata. 14 Kynäpaletit näkymissä Näkymien tietosisältöä on täydennetty kynäyhdistelmillä. Nyt mittakaavan, tasoyhdistelmän, esitystavan ja rajauksen lisäksi näkymä tallentuu kynäyhdistelmä. Näin erikseen määritellyillä valmiilla näkymillä projektiin voi olla automaattisesti käytössä erilainen yhdistelmä kynien värejä ja paksuuksia pieni parannus, mutta säästää paljon aikaa ja vaivaa. Katoille, laatoille, pinnoille ja objekteille on lisäksi valittavissa: Sijaintikerros ja yhtä ylemmässä Sijaintikerros ja yhtä alemmassa Sijaintikerros ja yhtä alemmassa ja ylemmässä Kaikissa Muu (ei käytössä objekteille) 16 PDF-tallennus ArchiCAD 11:ssä on kokonaan uusi PDF-tallennustoiminto. Tallennettaessa ArchiCADin Tallenna nimellä... -komennolla voidaan valita tiedostomuodoksi PDF ja tehdä vastaavat sivu- ja dokumenttiasetukset kuin tulostettaessa. Toiminto on kätevä haluttaessa lähettää nopeasti PDF-dokumentti työstettävästä piirustusikkunasta. Toinen, yleisemmin käytetty tapa PDF-tiedostojen luomiseen on tehdä ne tulosteina näkymistä tai plansseista Järjestely- tai Projekti-ikkunan Tulosteet-sivulla. Molemmilla tavoilla tehtynä PDF-tiedostoissa on nyt entistä korkearesoluutioisemmat, yhtenäiset kaaret ja ympyrät, omat kirjasintyypit voi upottaa dokumenttiin ja liukutäytteiden esitys on aiempaa parempaa. 15 Elementtien sijaintikerros Elementtien koti- eli sijaintikerros ja kerroksissa näkyminen ovat asetettavissa erikseen. Tämä on hyödyksi käytettäessä monimutkaisia moneen kerrokseen ulottuvia elementtejä, kuten korkeita kattoja, pilareita, portaita tai poikkeuksellisia seiniä. Sijaintikerroksen voi valita elementille ennen sen luomista tai jälkikäteen. Sijaintikerrokseksi voi valita myös automaattisen, jolloin ArchiCAD asettaa elementin sijaintikerroksen perustuen sen sijoituskorkeuteen. Tarvittaessa elementin sijaintikerros vaihtuu automaattisesti. Elementtien näkymiseen kerroksissa on valittavissa uusia vaihtoehtoja. Elementti voi näkyä: Sijaintikerroksessa Kaikissa olennaisissa (käytössä seinillä, palkeilla, pilareilla ja katoilla), eli käytännössä kaikissa joiden alueella elementti sijaitsee. Suora PDF-tallennus on tarkoitettu korvaamaan Tulosta-valikon kautta tehty PDF-tulostaminen Amyuni-ajuria käyttäen. 17 Uudistettu perujono Kaikki mallinnus- ja piirtotoiminnot on yhdistetty yhteen aikajärjestyksessä olevaan perujonoon riippumatta siitä missä ne on tehty. Perujonossa ei siten enää ole ikkunakohtaista muistia, vaan asiat perutaan samassa järjestyksessä kuin ne on tehtykin. 18 Uusi räätälöity asennuspaketti CAD-järjestelmien ylläpitäjille isoissa toimistoissa on tehty toiminto toimiston oman asennuspaketin tekemiseksi. Näin yhtenäisten kirjastojen, aloituspohjien, työympäristöjen ja muiden asetusten asentaminen on huomattavasti aikaisempaa helpompaa ja hallitumpaa. Helppokäyttöinen toiminto luo nauhoitetun asennusprosessin halutuilla asetuksilla. Lopputuloksena on suoritettava tiedosto, jonka avulla voi asentaa koneisiin samanlaisen Archi- CAD-paketin. 19 Pitkien tiedostonimien tuki ArchiCAD 11 tukee pitkiä tiedostonimiä. Pitkät Unicode-tiedostonimet ylittävät 32-merkin rajoitteen. Nyt projekti- ja viitetiedostoja voidaan nimetä pidemmillä ja paremmin niiden sisältöä kuvaa-

10 10 villa tiedostonimillä. Pitkät tiedostonimet toimivat tietenkin myös objektien, tasojen, kirjastopakettien ja DWG-tiedostojen kanssa. 20 3D-näkymä OpenGL 3D-moottori on kehittynyt entisestään. Nyt läpinäkyvät materiaalit kuten erisävyiset lasit ovat läpinäkyviä tai läpikuultavia työstettäessä mallia 3D-ikkunassa. demoversiona. ArchiCADin voi siten asentaa useampaan tietokoneeseen, ja käyttää sitä demotilassa suunnitelmien katseluun varaamatta lisenssiä käyttöön. Asennusvaihtoehdoista suositellaan käyttämään normaalia asennusta. Jos ArchiCADin aiempia versioita on asennettuna, asennusohjelma antaa mahdollisuuden tuoda työympäristöt asetuksineen niistä. Jos WIBU-ajuria ei ole asennettuna valmiiksi (eli tietokoneeseen ei ole asennettu aiemmin ArchiCADiä), tietokone pitää käynnistää asennuksen jälkeen uudelleen WIBU-suojausmoduulin toiminnan varmistamiseksi. Laita suojausmoduuli kiinni vasta uudelleenkäynnistyksen jälkeen. ArchiCADin versiot toimivat samalla suojausmoduulilla kuin ArchiCAD 11 ja eri versioita voi tarvittaessa käyttää samanaikaisesti. ArchiCAD 11 avaa projektitiedostot ArchiCADin versiosta 7.0 lähtien. Tätä vanhemmat projektit pitää ensin avata vanhemmalla ArchiCADillä ja tallentaa uudelleen. Vanhojen projektien siirtämiseksi ne tulee tallentaa arkistoksi eli PLA-tiedostomuotossa, jolloin myös käytetyt objektit siirtyvät mukana. ArchiCAD 11:stä voi tallentaa Archicad 10:n tiedostomuotoon. Uusien ominaisuuksien hyödyntäminen menetetään tallennettaessa vanhempaan versioon. Myöskään uusien kirjastojen objektit eivät toimi vanhemmassa ArchiCADissä. 21 Laitteistovaatimukset Käyttöjärjestelmäksi vaaditaan joko Windows XP Professional tai x64 Edition; Windows Vista Ultimate, Business tai Enterprise Edition; Macintosh OS X Prosessorina tulee olla Intel Pentium 4 2GHz tai yhteensopiva, vähintään yhtä tehokas prosessori; Macintosh PowerPC G4 1GHz processor tai G5 Macintosh 1 Gt RAM-muistia vaaditaan, 2 Gt suositellaan. Vähintään 1 Gt vapaata kovalevytilaa vaaditaan asennusta varten. Työskenneltäessä suurten tiedostojen kanssa ja 3D-visualisointeja tehtäessä tarvitaan 2 Gt vapaata kovalevytilaa. Näytön vähimmäisresoluutio on 1280x1024 pikseliä. Näytönohjaimen PC:llä tulee olla Open GL ja DirectX 9 -yhteensopiva, vähintään 64 Mt muistia vaaditaan, 128 Mt suositellaan. Näytönohjaimen Macintoshilla tulee olla Open GL yhteensopiva, vähintään 64 Mt muistia vaaditaan, 128 Mt suositellaan. OpenGL VGA -näytönohjainten yhteensopivuudesta löytyy lisää tietoa sivulta 22 Käyttöönotto Windowsissa asennusohjelma käynnistyy automaattisesti, kun asennuslevy laitetaan CD/DVD-asemaan. Valitse ArchiCAD 11 aloittaaksesi asennus. Ellei asennus käynnisty automaattisesti avaa levyn päähakemisto ja käynnistä asennusohjelma Setup itse. Macintoshissa asennus alkaa käynnistämällä ArchiCAD Installer -asennusohjelman levyn päähakemistosta. ArchiCADin asentaminen edellyttää pääkäyttäjäoikeuksia (Administrator). Huom! WIBU-suojausmoduuli pitää irrottaa asennuksen ajaksi! Asennusohjelma neuvoo asennusvaihtoehdoista. Täyden version asennus asentaa normaalin ArchiCADin. Se toimii WIBU-suojausmoduulin kanssa täytenä versiona ja ilman suojausmoduulia
