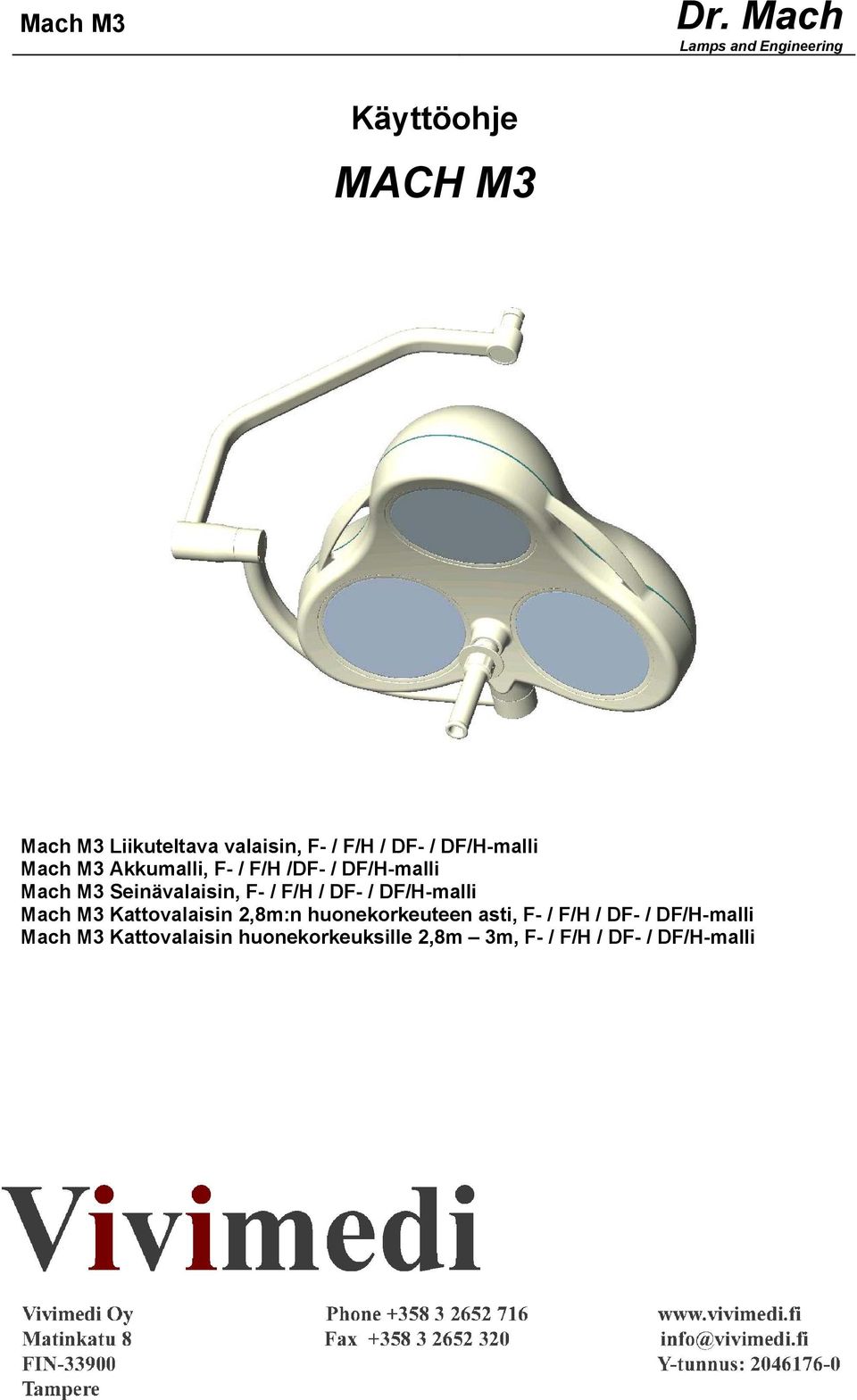

1 Käyttöohje MACH M3 Mach M3 Liikuteltava valaisin, F- / F/H / DF- / DF/H-malli Mach M3 Akkumalli, F- / F/H /DF- / DF/H-malli Mach M3 Seinävalaisin, F- / F/H / DF- / DF/H-malli Mach M3 Kattovalaisin 2,8m:n huonekorkeuteen asti, F- / F/H / DF- / DF/H-malli Mach M3 Kattovalaisin huonekorkeuksille 2,8m 3m, F- / F/H / DF- / DF/H-malli

2 Sisältö 1. Turvallisuusohjeet...Sivu 4 2. MACH M3-valaisimen käyttö...sivu Valaisin...Sivu Valokenttien yhdistäminen (F- malli)...sivu Fokusointi (DF- malli)...sivu Valovoiman säätö (/H- malli)...sivu Valaistun alueen mukauttaminen valokenttiä yhdistäen (F- ja F/H-mallit)...Sivu Valaistun alueen mukauttaminen valokenttiä yhdistäen ja...sivu 6 fokusoiden - Duo Focus-järjestelmä (DF ja DF/H-mallit) 2.4 Valaisimen toiminnot...sivu Valovoiman säätäminen...sivu Liikuttelu ja sijoittaminen...sivu 9 3. Puhdistus...Sivu Steriloitava kahva...sivu Valaisinkotelo, dispersiolinssi ja varret...sivu Huolto...Sivu Valaisimen liikkeiden säädöt...sivu Valaisinkotelon yläosan irroittaminen...sivu Varaosien vaihto...sivu Halogeenipolttimot...Sivu Dispersiolinssit...Sivu Tietoja...Sivu Sähkötekniset tiedot...sivu Käyttöympäristö...Sivu CE-merkintä...Sivu Jätemateriaalin käsittely...sivu Varaosat...Sivu Varaosaluettelo...Sivu Liite: Optiona toimitettavan 300 VA- muuntajayksikön ensiöjännitteen asettaminen...sivu Versio / Sivu 2/22

3 Hyvä asiakas! Olette juuri hankkineet modernin MACH M3-valaisimen. Uusiin optisiin MachVISION- ominaisuuksiin kuuluvat parantunut kontrasti ja hyvin tasainen valo koko valaistulla alueella. Yhdessä Duo-Focus- ominaisuksien kanssa nämä tarjoavat ainutlaatuiset mahdollisuudet muunnella leikausalueen valaistusta. Näiden ominaisuuksien myötä pääsette hyötymään kaikista uusista 50 vuoden tuotantoon ja kokemukseen perustuvan leikkaus- ja toimenpidevalaisimien kehitystyön tuloksista. Valaistuksen kyky tuoda värisävyt näkyviin on aiempia valaisimia huomattavasti parempi. Värit toistuvat puhtaina ja luonnollisina, värierotteluominaisuudet ovat erittäin hyvät (RA-arvo = 96). Leikkausalueen valaistus on luonnollinen ja miellyttävä. Haava-alueen punaiset värisävyt erottuvat nyt erittäin selkeästi. Leikkaavalle kirurgille tämä merkitsee huomattavasti parantuneita mahdollisuuksia havainnoida haava-alueen yksityiskohtia. R96-valaistuksessa käytetään huolellisesti suunniteltuja kylmävalo-suotimia jotka vähentävät haitallista lämmön tuottoa sekä pään alueelle että säteilylämpöä valaistulla haava-alueella. Noudattakaa erillisiä katto- ja seinävalaisinten asennusohjeita. Tämän ohjeen tiedot liittyvät ainoastaan valaisimiin. Katto- ja seinäasennuksia koskevat yksityiskohtaiset tiedot ovat erillisissä asennusohjeissa Versio / Sivu 3/22

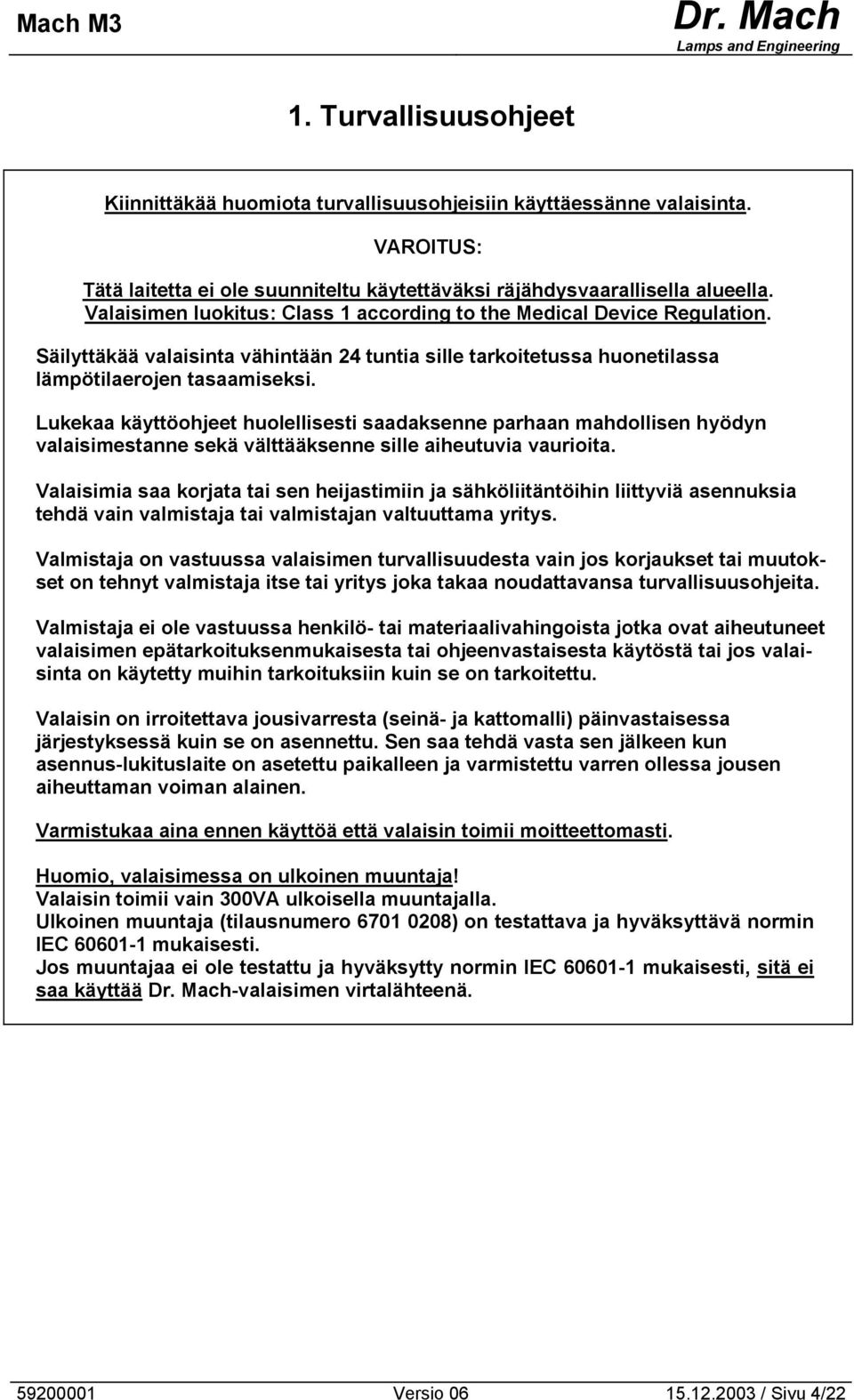

4 1. Turvallisuusohjeet Kiinnittäkää huomiota turvallisuusohjeisiin käyttäessänne valaisinta. VAROITUS: Tätä laitetta ei ole suunniteltu käytettäväksi räjähdysvaarallisella alueella. Valaisimen luokitus: Class 1 according to the Medical Device Regulation. Säilyttäkää valaisinta vähintään 24 tuntia sille tarkoitetussa huonetilassa lämpötilaerojen tasaamiseksi. Lukekaa käyttöohjeet huolellisesti saadaksenne parhaan mahdollisen hyödyn valaisimestanne sekä välttääksenne sille aiheutuvia vaurioita. Valaisimia saa korjata tai sen heijastimiin ja sähköliitäntöihin liittyviä asennuksia tehdä vain valmistaja tai valmistajan valtuuttama yritys. Valmistaja on vastuussa valaisimen turvallisuudesta vain jos korjaukset tai muutokset on tehnyt valmistaja itse tai yritys joka takaa noudattavansa turvallisuusohjeita. Valmistaja ei ole vastuussa henkilö- tai materiaalivahingoista jotka ovat aiheutuneet valaisimen epätarkoituksenmukaisesta tai ohjeenvastaisesta käytöstä tai jos valaisinta on käytetty muihin tarkoituksiin kuin se on tarkoitettu. Valaisin on irroitettava jousivarresta (seinä- ja kattomalli) päinvastaisessa järjestyksessä kuin se on asennettu. Sen saa tehdä vasta sen jälkeen kun asennus-lukituslaite on asetettu paikalleen ja varmistettu varren ollessa jousen aiheuttaman voiman alainen. Varmistukaa aina ennen käyttöä että valaisin toimii moitteettomasti. Huomio, valaisimessa on ulkoinen muuntaja! Valaisin toimii vain 300VA ulkoisella muuntajalla. Ulkoinen muuntaja (tilausnumero ) on testattava ja hyväksyttävä normin IEC mukaisesti. Jos muuntajaa ei ole testattu ja hyväksytty normin IEC mukaisesti, sitä ei saa käyttää -valaisimen virtalähteenä Versio / Sivu 4/22

5 2. MACH M3-valaisimen käyttö. 2.1 Valaisin MACH M3-valaisinmallit: Standard-malli (F) valokenttien yhdistämisominaisuuksin Duo-Focus-malli (DF) valokenttien yhdistämis- ja fokusointiominaisuuksin F- tai DF-malli valovoiman säädöllä (/H) Valokenttien yhdistäminen (F- malli) F-malli tarjoaa mahdollisuuden muunnella valokenttää yhdistämällä jokaisen heijastimen erilliset valokentät kääntämällä niitä. HUOMIO: Toiminto aktivoituu kääntämällä steriloitavaa kahvaa Fokusointi (DF- malli) DF-malli tarjoaa F-mallin ominaisuuksien lisäksi mahdollisuuden fokusoida valokentän kokoa tarpeiden mukaisesti hyvin suppeasta hyvin laajaksi liikuttaen polttimoita ylös- tai alaspäin. HUOMIO: Toiminto aktivoituu kääntämällä steriloitavan kahvan yläosassa sijaitsevaa rengasta Valovoiman säätö (/H- malli) Valaisinmallistoon on saatavissa valinnainen valovoiman säätö-ominaisuus. Valovoima on säädettävissä tarpeiden mukaisesti välillä 50% - 100% Versio / Sivu 5/22

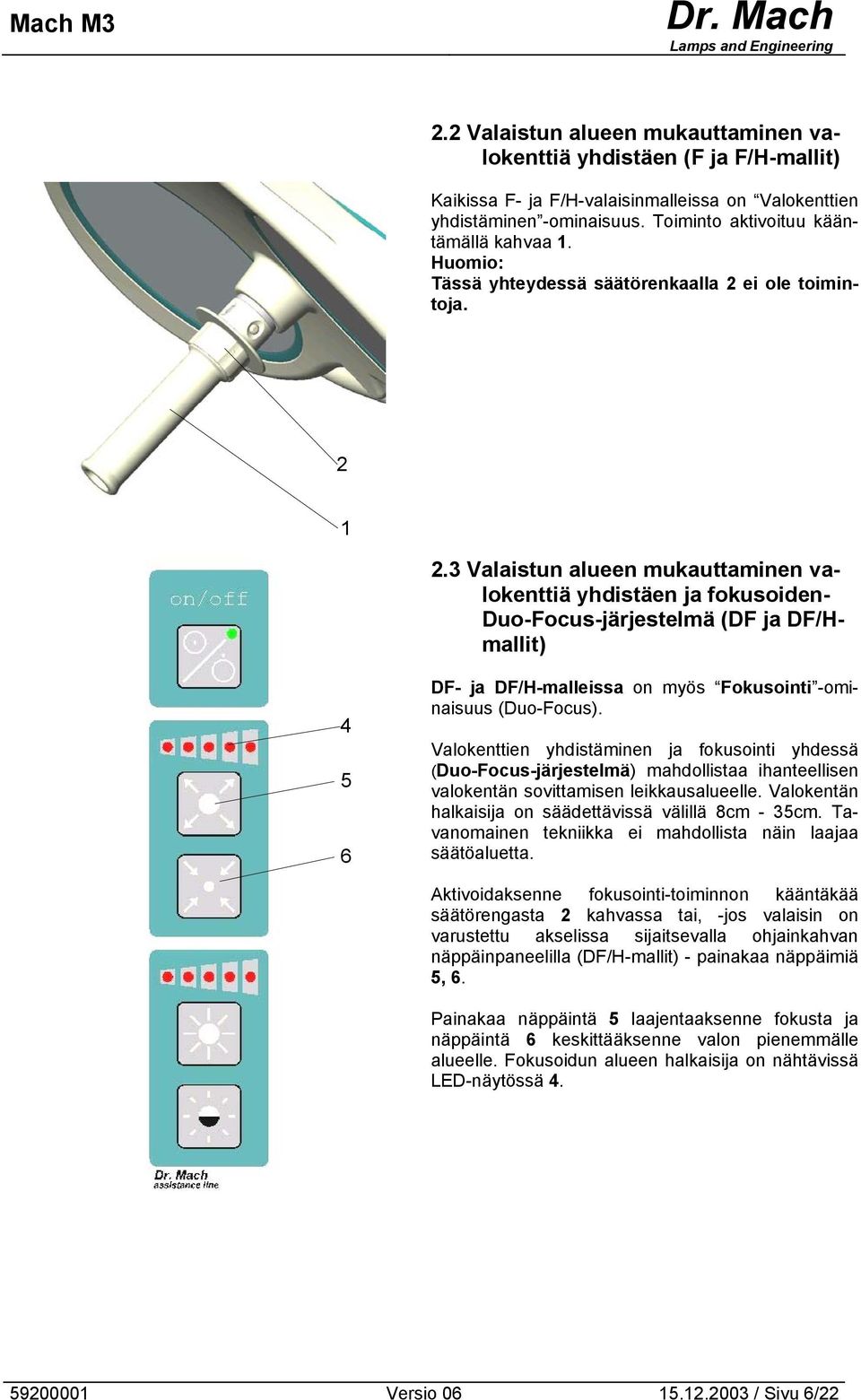

6 2.2 Valaistun alueen mukauttaminen valokenttiä yhdistäen (F ja F/H-mallit) Kaikissa F- ja F/H-valaisinmalleissa on Valokenttien yhdistäminen -ominaisuus. Toiminto aktivoituu kääntämällä kahvaa 1. Huomio: Tässä yhteydessä säätörenkaalla 2 ei ole toimintoja Valaistun alueen mukauttaminen valokenttiä yhdistäen ja fokusoiden- Duo-Focus-järjestelmä (DF ja DF/Hmallit) DF- ja DF/H-malleissa on myös Fokusointi -ominaisuus (Duo-Focus). Valokenttien yhdistäminen ja fokusointi yhdessä (Duo-Focus-järjestelmä) mahdollistaa ihanteellisen valokentän sovittamisen leikkausalueelle. Valokentän halkaisija on säädettävissä välillä 8cm - 35cm. Tavanomainen tekniikka ei mahdollista näin laajaa säätöaluetta. Aktivoidaksenne fokusointi-toiminnon kääntäkää säätörengasta 2 kahvassa tai, -jos valaisin on varustettu akselissa sijaitsevalla ohjainkahvan näppäinpaneelilla (DF/H-mallit) - painakaa näppäimiä 5, 6. Painakaa näppäintä 5 laajentaaksenne fokusta ja näppäintä 6 keskittääksenne valon pienemmälle alueelle. Fokusoidun alueen halkaisija on nähtävissä LED-näytössä Versio / Sivu 6/22

7 VALOKENTTIEN YHDISTÄMINEN 2.4 Valaisimen toiminnot Valokenttien yhdistäminen ja fokusointi Yksittäisten valokenttien yhdistäminen toisiinsa tapahtuu heijastimia kääntämällä. Valokentät liukuvat toistensa päälle. Tämä toiminto aktivoituu kääntämällä steriloitavaa kahvaa (1). Säätörengas (2) FOKUSOINTI Steriloitava kahva (1) Fokusointi tapahtuu liikuttamalla polttimoita heijastimen sisällä ylös- tai alaspäin. Näin voitte fokusoida valokentän kokoa tarpeiden mukaisesti hyvin suppeasta hyvin laajaksi. Tämä toiminto aktivoituu kääntämällä steriloitavan kahvan yläosassa sijaitsevaa säätörengasta (2). Aina aktivoikaa ensin Valokenttien yhdistäminen kääntämällä kahvaa (1), vasta sitten! aktivoikaa Fokusointi kääntämällä säätörengasta (2)! Versio / Sivu 7/22

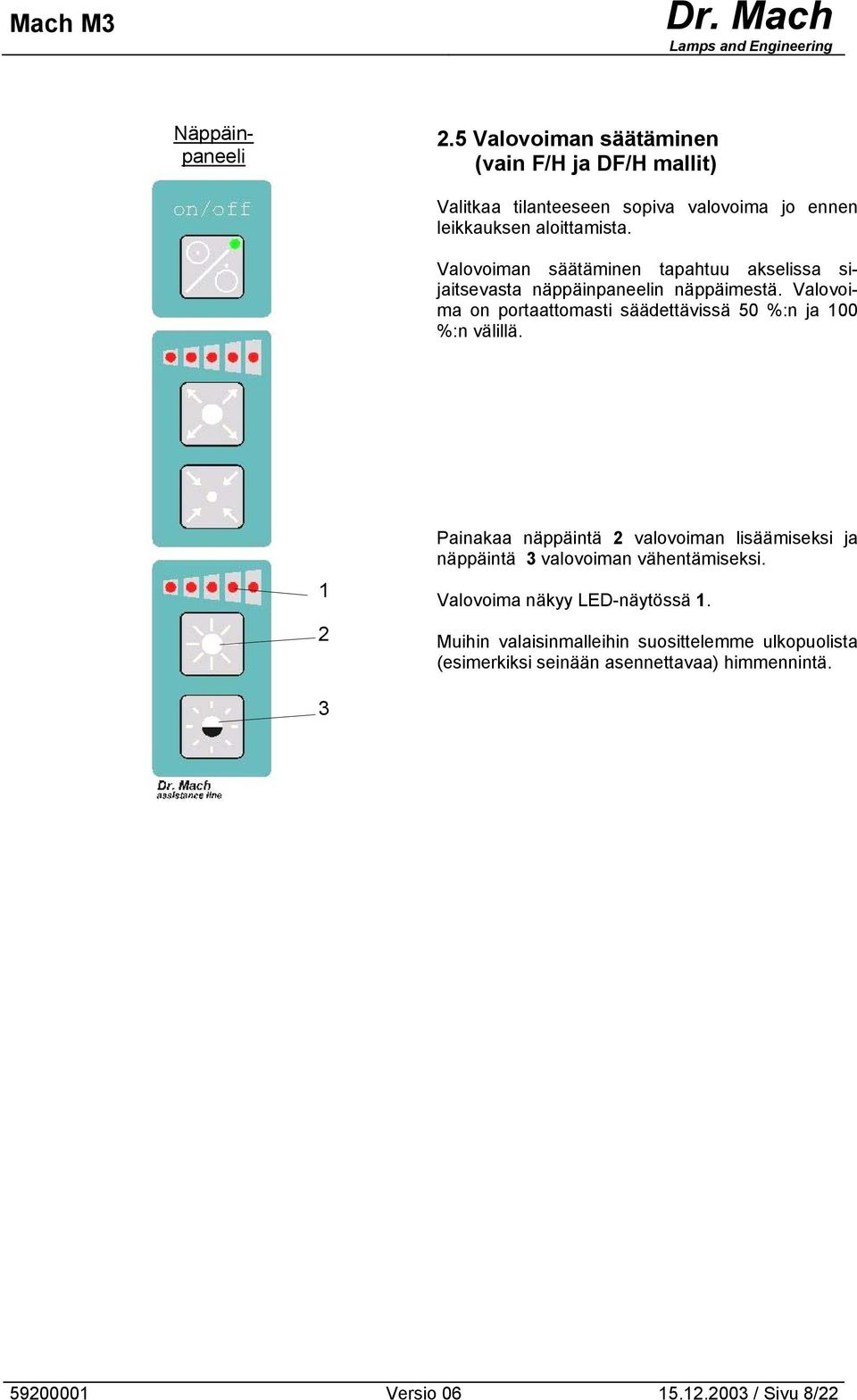

8 Näppäinpaneeli 2.5 Valovoiman säätäminen (vain F/H ja DF/H mallit) Valitkaa tilanteeseen sopiva valovoima jo ennen leikkauksen aloittamista. Valovoiman säätäminen tapahtuu akselissa sijaitsevasta näppäinpaneelin näppäimestä. Valovoima on portaattomasti säädettävissä 50 %:n ja 100 %:n välillä. 1 2 Painakaa näppäintä 2 valovoiman lisäämiseksi ja näppäintä 3 valovoiman vähentämiseksi. Valovoima näkyy LED-näytössä 1. Muihin valaisinmalleihin suosittelemme ulkopuolista (esimerkiksi seinään asennettavaa) himmennintä Versio / Sivu 8/22

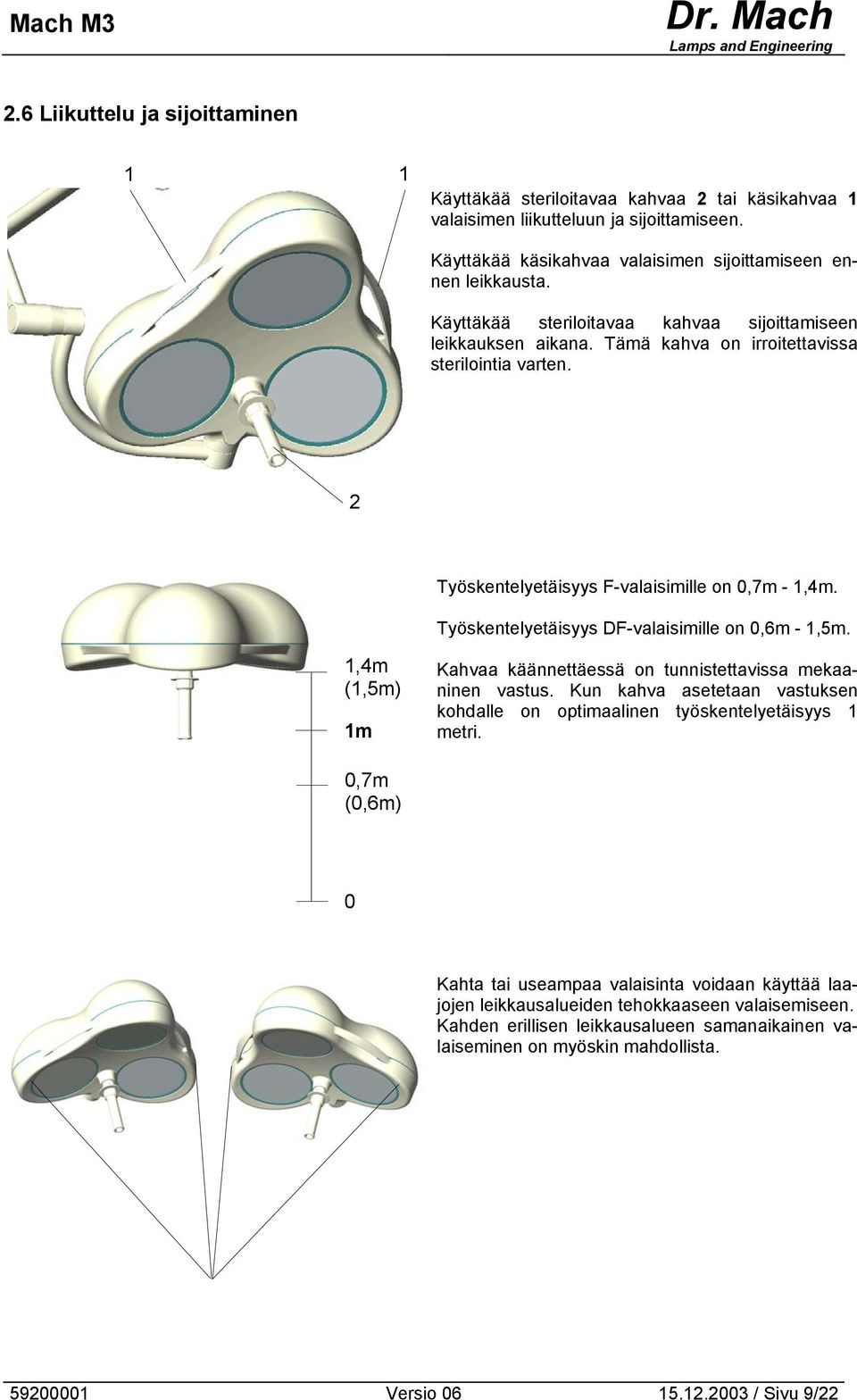

9 2.6 Liikuttelu ja sijoittaminen 1 1 Käyttäkää steriloitavaa kahvaa 2 tai käsikahvaa 1 valaisimen liikutteluun ja sijoittamiseen. Käyttäkää käsikahvaa valaisimen sijoittamiseen ennen leikkausta. Käyttäkää steriloitavaa kahvaa sijoittamiseen leikkauksen aikana. Tämä kahva on irroitettavissa sterilointia varten. 2 Työskentelyetäisyys F-valaisimille on 0,7m - 1,4m. Työskentelyetäisyys DF-valaisimille on 0,6m - 1,5m. 1,4m (1,5m) 1m Kahvaa käännettäessä on tunnistettavissa mekaaninen vastus. Kun kahva asetetaan vastuksen kohdalle on optimaalinen työskentelyetäisyys 1 metri. 0,7m (0,6m) 0 Kahta tai useampaa valaisinta voidaan käyttää laajojen leikkausalueiden tehokkaaseen valaisemiseen. Kahden erillisen leikkausalueen samanaikainen valaiseminen on myöskin mahdollista Versio / Sivu 9/22

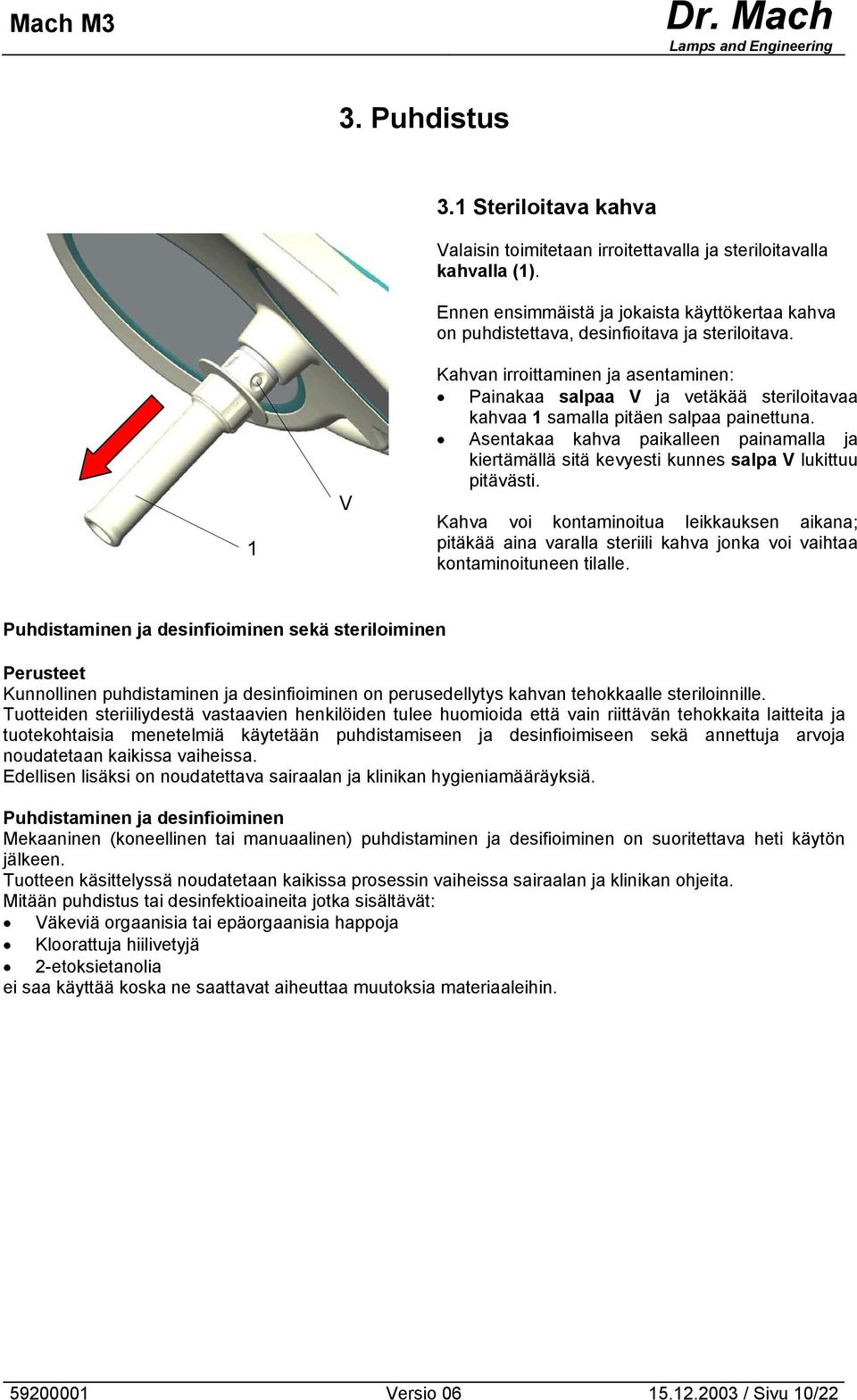

10 3. Puhdistus 3.1 Steriloitava kahva Valaisin toimitetaan irroitettavalla ja steriloitavalla kahvalla (1). Ennen ensimmäistä ja jokaista käyttökertaa kahva on puhdistettava, desinfioitava ja steriloitava. 1 V Kahvan irroittaminen ja asentaminen: Painakaa salpaa V ja vetäkää steriloitavaa kahvaa 1 samalla pitäen salpaa painettuna. Asentakaa kahva paikalleen painamalla ja kiertämällä sitä kevyesti kunnes salpa V lukittuu pitävästi. Kahva voi kontaminoitua leikkauksen aikana; pitäkää aina varalla steriili kahva jonka voi vaihtaa kontaminoituneen tilalle. Puhdistaminen ja desinfioiminen sekä steriloiminen Perusteet Kunnollinen puhdistaminen ja desinfioiminen on perusedellytys kahvan tehokkaalle steriloinnille. Tuotteiden steriiliydestä vastaavien henkilöiden tulee huomioida että vain riittävän tehokkaita laitteita ja tuotekohtaisia menetelmiä käytetään puhdistamiseen ja desinfioimiseen sekä annettuja arvoja noudatetaan kaikissa vaiheissa. Edellisen lisäksi on noudatettava sairaalan ja klinikan hygieniamääräyksiä. Puhdistaminen ja desinfioiminen Mekaaninen (koneellinen tai manuaalinen) puhdistaminen ja desifioiminen on suoritettava heti käytön jälkeen. Tuotteen käsittelyssä noudatetaan kaikissa prosessin vaiheissa sairaalan ja klinikan ohjeita. Mitään puhdistus tai desinfektioaineita jotka sisältävät: Väkeviä orgaanisia tai epäorgaanisia happoja Kloorattuja hiilivetyjä 2-etoksietanolia ei saa käyttää koska ne saattavat aiheuttaa muutoksia materiaaleihin Versio / Sivu 10/22

11 Puhdistamista ja desinfiointia varten valaisimen valmistaja suosittelee seuraavia ohjeita: Työvaihe Vaihe 1 Esipesu, kylmä, C 45 Pesu, hapan, 35 C 120 Valumisaika 10 Huuhtelu, noin 80 C *10 Valumisaika *15 Huuhtelu, noin 80 C *15 Valumisaika 15 Vaihe 2 Pesu, emäksinen, 93 C 135 Valumisaika 10 Huuhtelu, hapan, 90 C 10 Valumisaika 15 Huuhtelu, 90 C 15 Valumisaika 15 Vaihe 3 Kuivaus, C 200 Vaihe 4 Kuivaus, C 200 Aika (sekuntia) * Ohjelmoitaessa desinfiointivaihetta (Pesuvaihe 2), huuhtelu- ja valumisaika-asetuksiin vaikuttavat muut samanaikaisesti pestävät tuotteet! Steriloiminen Vain puhdistettuja ja desinfioituja kahvoja saadaan steriloida. Kahvat sijoitetaan sopiviin sterilointipakkauksiin (kertakäyttöisiin, esimerkiksi kelmu-paperipusseihin normin-din EN 868/ISO for steam sterilisation-mukaisesti) ja steriloidaan. Käyttäkää vain höyrysterilointimenetelmää. Muut sterilointimenetelmät (esimerkiksi etyleenioksidi-, formaldehydi- tai matalassa lämpötilassa tapahtuva plasma-sterilointi) eivät ole sallittuja. Höyrysterilointi Normin-DIN EN 554/ISO mukaisesti Korkein sterilointilämpötila 134 C Kahvojen soveltuvuus sterilointia varten on testattu käyttäen osittain alipaineista menetelmää (Euroselectomat 666 by MMM Münchner Medizin Mechanik GmbH, sterilointilämpötila 134 C, aika 7 minuuttia). Käytettäessä muita sterilointimenetelmiä niiden soveltuvuus on testattava paikallisia laatuvaatimuksia noudattaen. Tarkastaminen ja kestävyys Kahvat on tarkastettava vaurioiden varalta ja tarvittaessa vaihdettava ennen kuin niitä käytetään uudelleen. Kahvoja voidaan puhdistaa, desinfioida, steriloida ja käyttää korkeintaan 1000 kertaa. Jos niitä käytetään yli 1000 kertaa se tapahtuu sairaalan ja klinikan vastuulla Versio / Sivu 11/22

12 3.2 Valaisinkotelo, dispersiolinssit ja varret MACH-leikkausvalaisimissa on korkealaatuinen pinta joka voidaan puhdistaa tavanomaisia puhdistusaineita käyttäen. Linssirakenne 2 on valmistettu korkealuokkaisesta muovista. Huomioikaa puhdistuksen aikana: - Linssirakennetta 2 ei saa milloinkaan pyyhkiä kuivalla tekstiilillä. - Käyttäkää desinfiointiaineita jotka sisältävät alkoholia korkeintaan 20%. 2 Alkoholia 20 % Pyyhkikää linssirakenne 2 puhdistuksen jälkeen antistaattisella, nukkaamattomalla tekstiilillä. 4. Huolto Valaisimessa ja varressa on jarrut. Niitä on tarvittaessa säädettävä asennuksen jälkeen jos valaisinta on hankala liikutella tai se ei pysy paikallaan. Valaisin ja varret on suunniteltu ja valmistettu siten etteivät ne kaipaa säännöllistä huoltoa. Jotta valaisin toimisi moitteettomasti koko käyttöikänsä suosittelemme että sen nivelet voidellaan hapottomalla rasvalla vuosittain. Kun säädätte kattokiinnitteisen valaisimen jarruja tai niveliä perehtykää ensin asennusohjeisiin: Ceiling attachment with heavy central axis ja Ceiling / wall attachment. Valaisinkotelon yläosa 4.1 Valaisimen liikkeiden säädöt Valaisimen käsitteltävyyteen vaikuttavat hienosäädöt tehdään kohteista 3 ja 4. Käyttäkää säätämiseen sopivan kokoista ruuvimeisseliä. Jos kohteiden 3 ja 4 jarrut ovat jo kuluneet loppuun eikä niitä voi ei enää kiristää, on ne vaihdetava uusiin. 3 Huomio: Valaisinkotelon yläosa on irroitettava jarrun 2 säätämistä varten Versio / Sivu 12/22

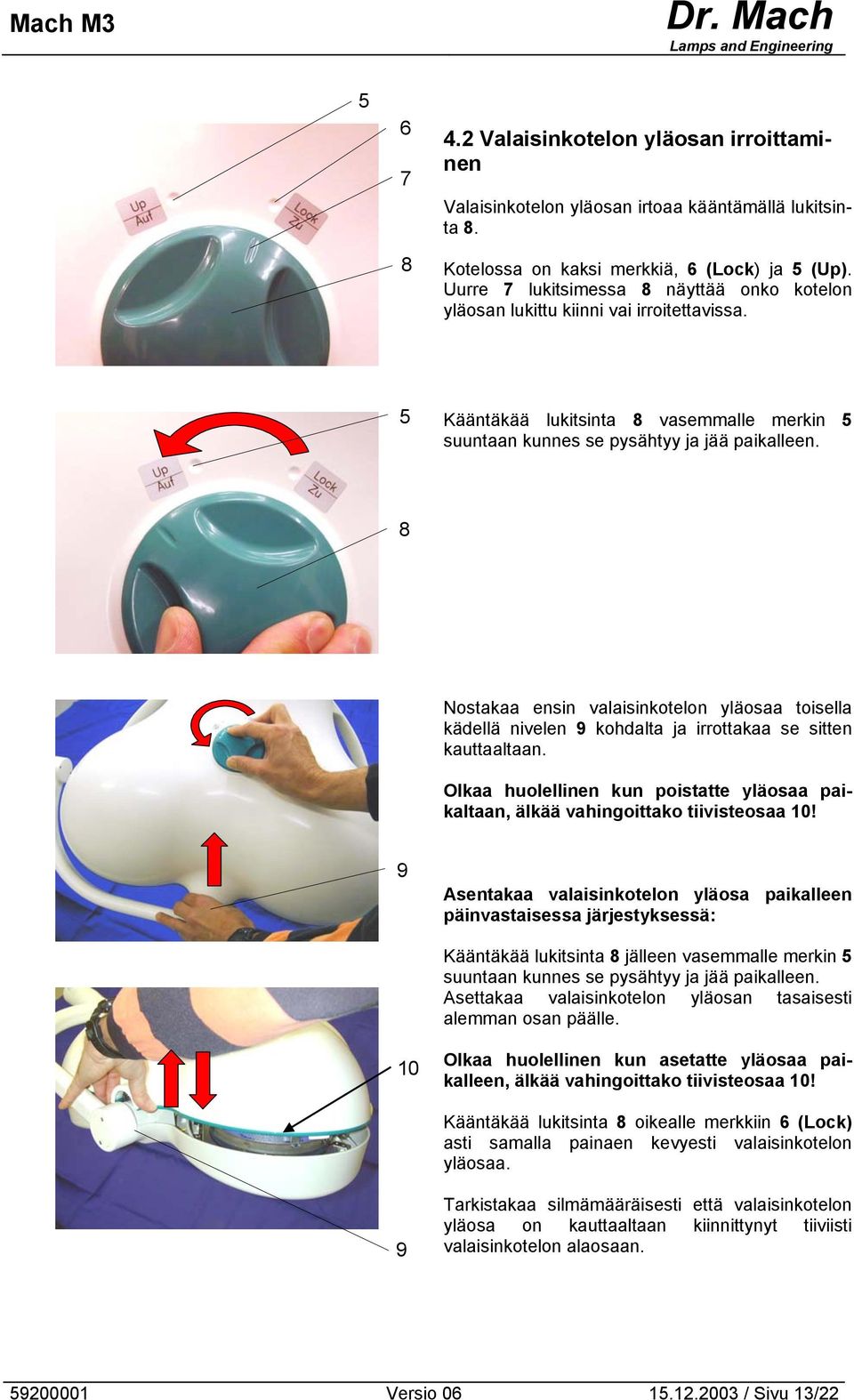

13 Valaisinkotelon yläosan irroittaminen Valaisinkotelon yläosan irtoaa kääntämällä lukitsinta 8. Kotelossa on kaksi merkkiä, 6 (Lock) ja 5 (Up). Uurre 7 lukitsimessa 8 näyttää onko kotelon yläosan lukittu kiinni vai irroitettavissa. 5 Kääntäkää lukitsinta 8 vasemmalle merkin 5 suuntaan kunnes se pysähtyy ja jää paikalleen. 8 Nostakaa ensin valaisinkotelon yläosaa toisella kädellä nivelen 9 kohdalta ja irrottakaa se sitten kauttaaltaan. Olkaa huolellinen kun poistatte yläosaa paikaltaan, älkää vahingoittako tiivisteosaa 10! Asentakaa valaisinkotelon yläosa paikalleen päinvastaisessa järjestyksessä: Kääntäkää lukitsinta 8 jälleen vasemmalle merkin 5 suuntaan kunnes se pysähtyy ja jää paikalleen. Asettakaa valaisinkotelon yläosan tasaisesti alemman osan päälle. Olkaa huolellinen kun asetatte yläosaa paikalleen, älkää vahingoittako tiivisteosaa 10! Kääntäkää lukitsinta 8 oikealle merkkiin 6 (Lock) asti samalla painaen kevyesti valaisinkotelon yläosaa. Tarkistakaa silmämääräisesti että valaisinkotelon yläosa on kauttaaltaan kiinnittynyt tiiviisti valaisinkotelon alaosaan Versio / Sivu 13/22

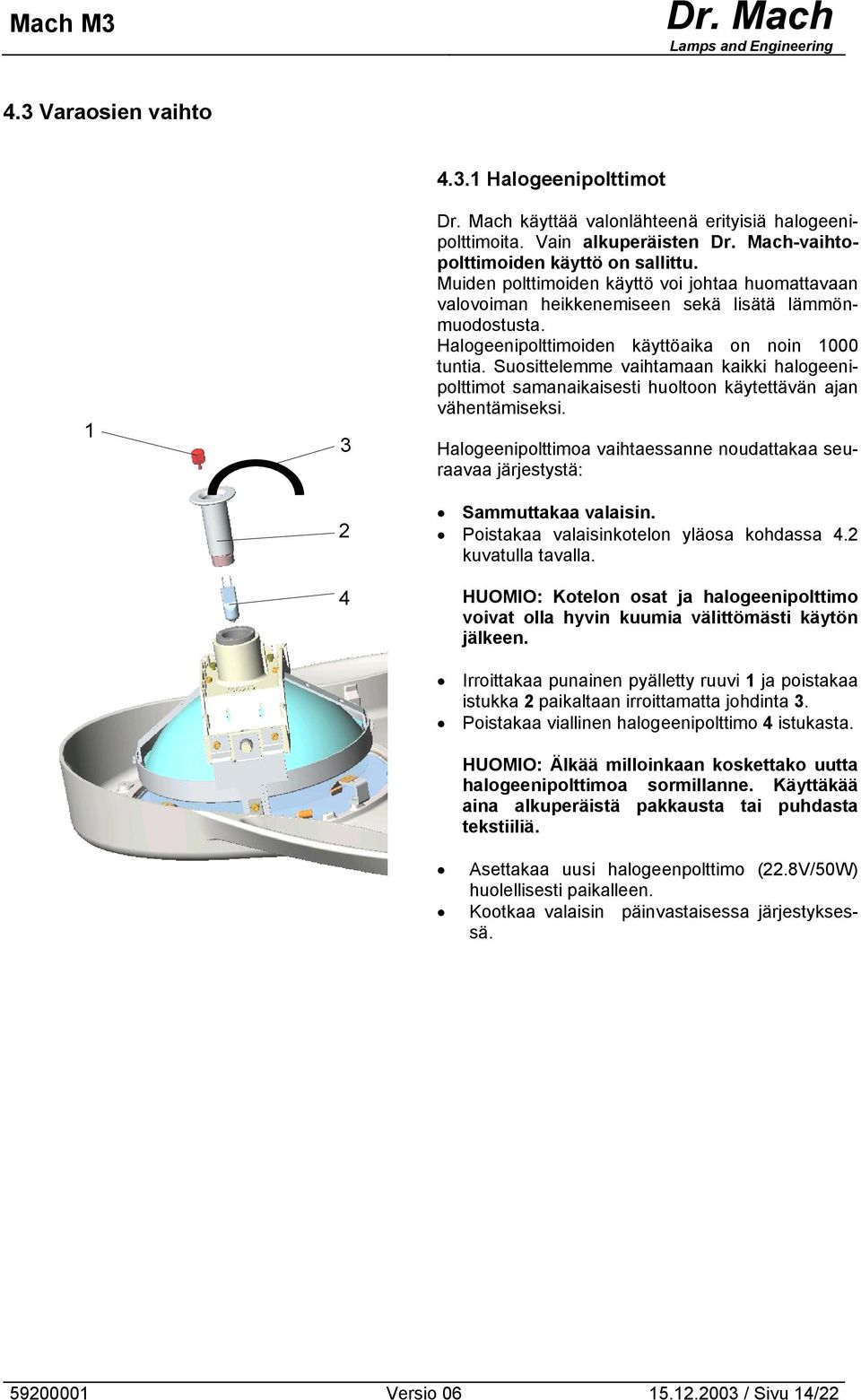

14 4.3 Varaosien vaihto Halogeenipolttimot käyttää valonlähteenä erityisiä halogeenipolttimoita. Vain alkuperäisten -vaihtopolttimoiden käyttö on sallittu. Muiden polttimoiden käyttö voi johtaa huomattavaan valovoiman heikkenemiseen sekä lisätä lämmönmuodostusta. Halogeenipolttimoiden käyttöaika on noin 1000 tuntia. Suosittelemme vaihtamaan kaikki halogeenipolttimot samanaikaisesti huoltoon käytettävän ajan vähentämiseksi. Halogeenipolttimoa vaihtaessanne noudattakaa seuraavaa järjestystä: Sammuttakaa valaisin. Poistakaa valaisinkotelon yläosa kohdassa 4.2 kuvatulla tavalla. HUOMIO: Kotelon osat ja halogeenipolttimo voivat olla hyvin kuumia välittömästi käytön jälkeen. Irroittakaa punainen pyälletty ruuvi 1 ja poistakaa istukka 2 paikaltaan irroittamatta johdinta 3. Poistakaa viallinen halogeenipolttimo 4 istukasta. HUOMIO: Älkää milloinkaan koskettako uutta halogeenipolttimoa sormillanne. Käyttäkää aina alkuperäistä pakkausta tai puhdasta tekstiiliä. Asettakaa uusi halogeenpolttimo (22.8V/50W) huolellisesti paikalleen. Kootkaa valaisin päinvastaisessa järjestyksessä Versio / Sivu 14/22

15 4.3.2 Dispersiolinssit Dispersiolinssi on valmistettu korkealuokkaisesta muovista. Jos linssi menettää optiset ominaisuutensa voi valovoima ja valaistuksen laatu heikentyä huomattavasti. Tällöin voi olla välttämätöntä vaihtaa dispersiolinssi. 1 Dispersiolinssiä vaihtaessanne noudattakaa seuraavaa järjestystä: Asettakaa dispersiolinssi aina pehmeälle, naarmuttamattomalle alustalle suojellaksenne sen pintaa Sammuttakaa valaisin. Irroittakaa valaisinkotelon yläosa kohdassa 4.2 kuvatulla tavalla. HUOMIO: Kotelon osat voivat olla hyvin kuumia välittömästi käytön jälkeen. Avatkaa kuusi ruuvia 1 valaisinkotelon alaosasta 2 ristipääruuvimeisselillä. HUOMIO: Pitäkää otteessanne dispersiolinssiä 3 ja lukitusrengasta 4 estääksenne niiden putoamisen avatessanne ruuveja 1. Irroittakaa dispersiolinssi 3 ja lukitusrengas 4 alaspäin. Laittakaa uusi dispersiolinssi paikalleen. Kiinnittäkää dispersiolinssi ja lukitusrengas valaisinotelon alaosaan. HUOMIO: Varmistakaa ruuvit 2 kiinnityslakalla ja liimalla niin etteivät ne pääse avautumaan Versio / Sivu 15/22

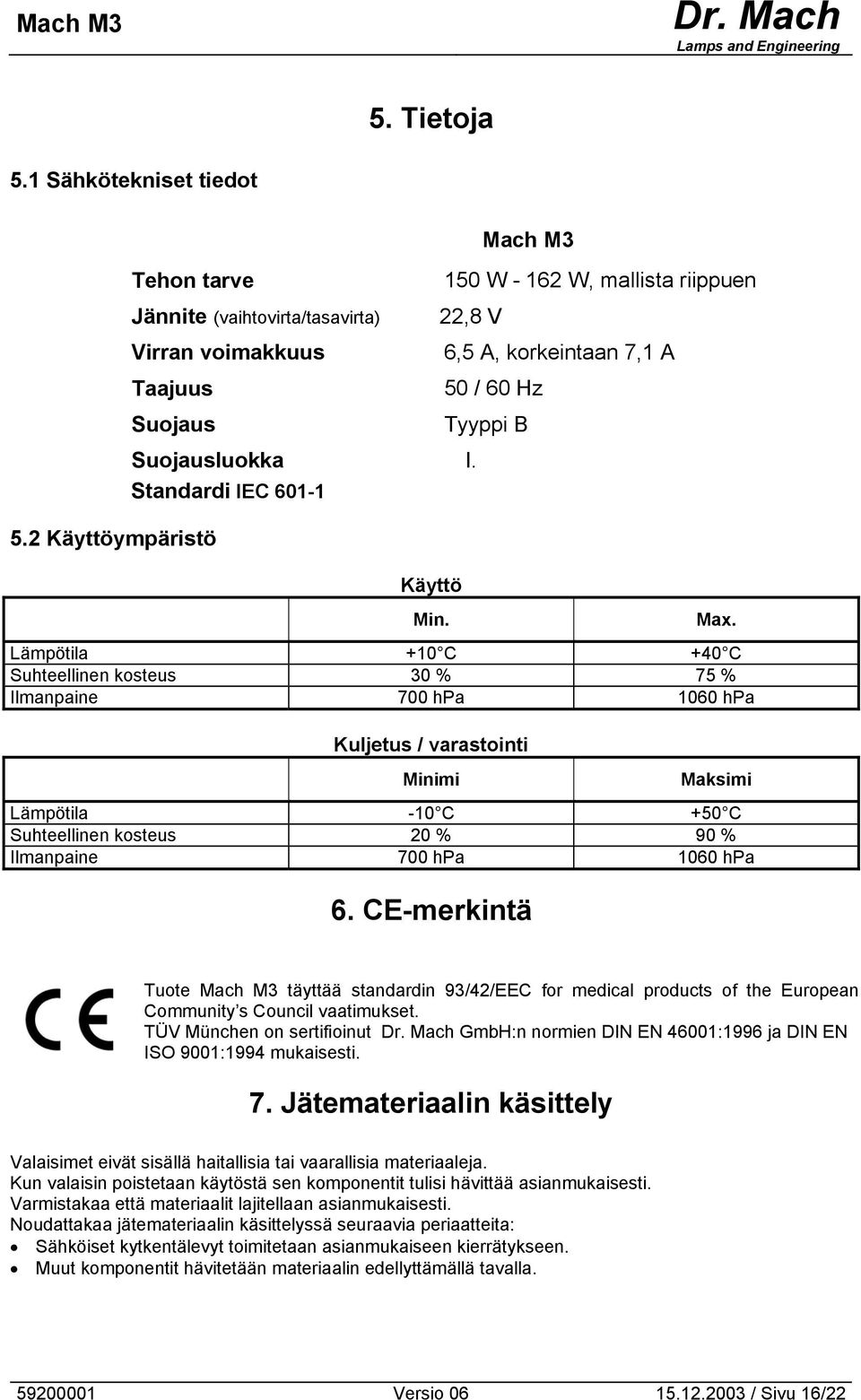

16 5. Tietoja 5.1 Sähkötekniset tiedot Tehon tarve Jännite (vaihtovirta/tasavirta) Virran voimakkuus Taajuus Suojaus 5.2 Käyttöympäristö Mach M3 150 W W, mallista riippuen 22,8 V Suojausluokka I. Standardi IEC Käyttö Min. 6,5 A, korkeintaan 7,1 A 50 / 60 Hz Tyyppi B Max. Lämpötila +10 C +40 C Suhteellinen kosteus 30 % 75 % Ilmanpaine 700 hpa 1060 hpa Kuljetus / varastointi Minimi Maksimi Lämpötila -10 C +50 C Suhteellinen kosteus 20 % 90 % Ilmanpaine 700 hpa 1060 hpa 6. CE-merkintä Tuote Mach M3 täyttää standardin 93/42/EEC for medical products of the European Community s Council vaatimukset. TÜV München on sertifioinut GmbH:n normien DIN EN 46001:1996 ja DIN EN ISO 9001:1994 mukaisesti. 7. Jätemateriaalin käsittely Valaisimet eivät sisällä haitallisia tai vaarallisia materiaaleja. Kun valaisin poistetaan käytöstä sen komponentit tulisi hävittää asianmukaisesti. Varmistakaa että materiaalit lajitellaan asianmukaisesti. Noudattakaa jätemateriaalin käsittelyssä seuraavia periaatteita: Sähköiset kytkentälevyt toimitetaan asianmukaiseen kierrätykseen. Muut komponentit hävitetään materiaalin edellyttämällä tavalla Versio / Sivu 16/22

17 8. Varaosat Versio / Sivu 17/22

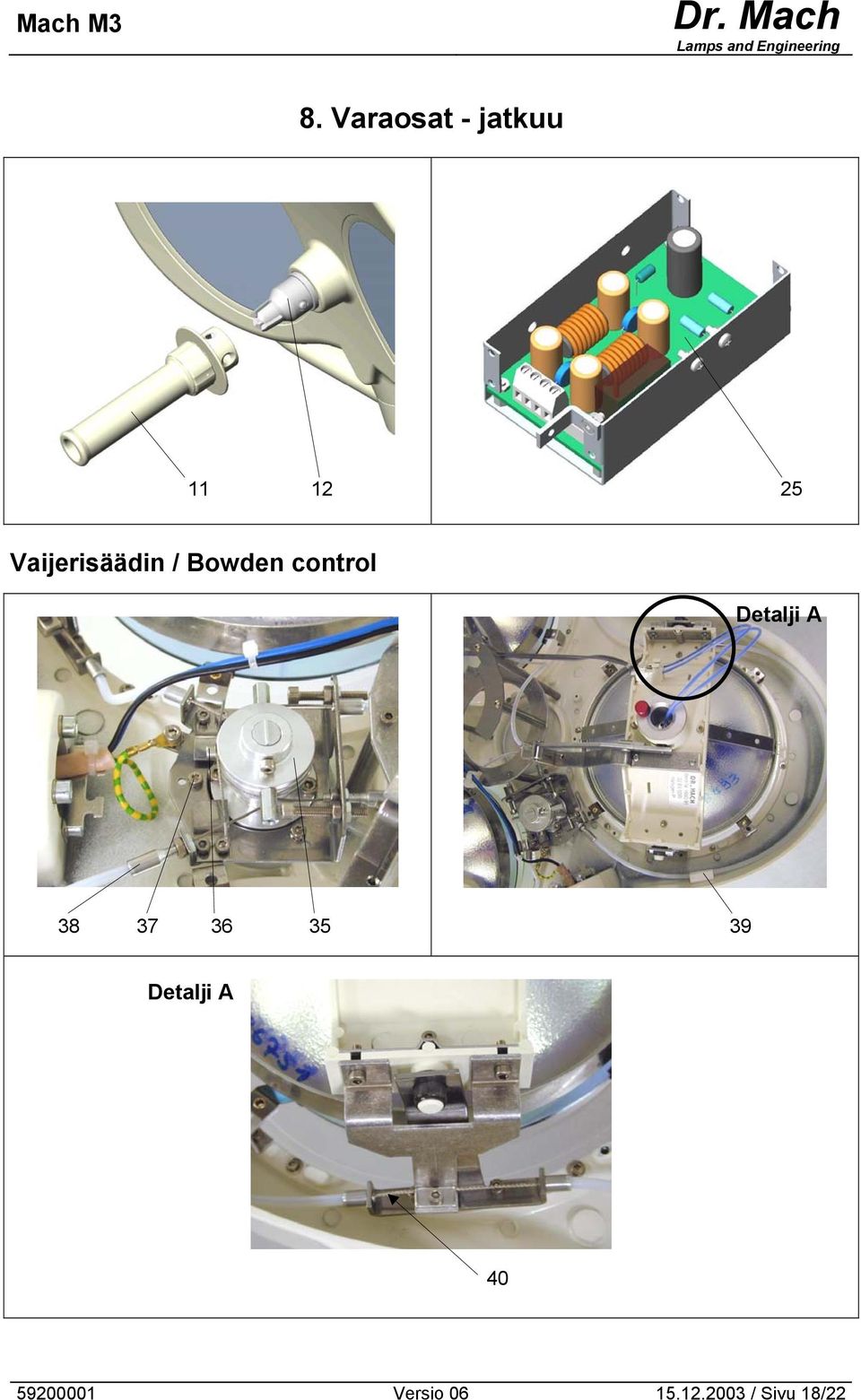

18 8. Varaosat - jatkuu Vaijerisäädin / Bowden control Detalji A Detalji A Versio / Sivu 18/22

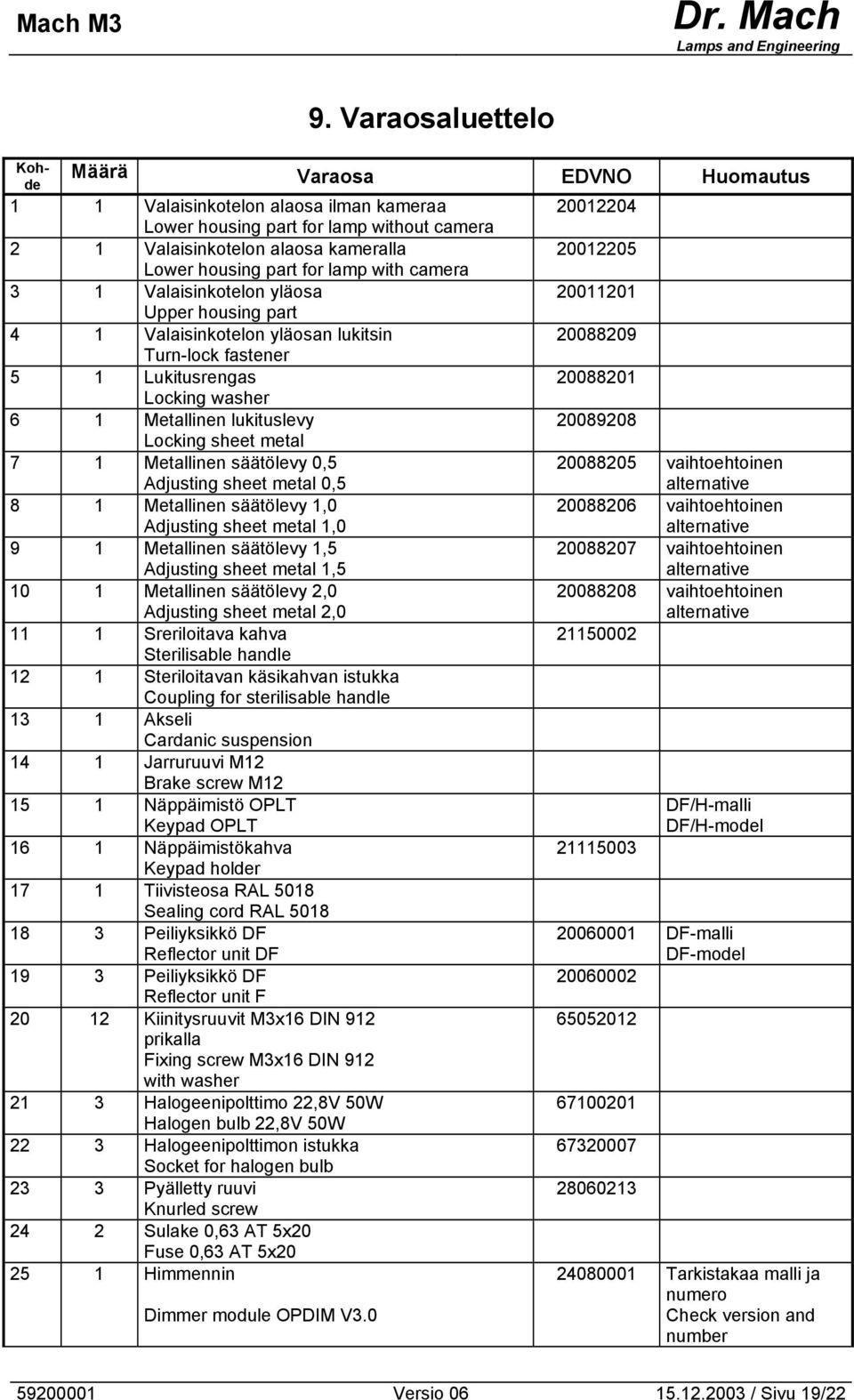

19 9. Varaosaluettelo Kohde Määrä Varaosa EDVNO Huomautus 1 1 Valaisinkotelon alaosa ilman kameraa Lower housing part for lamp without camera 2 1 Valaisinkotelon alaosa kameralla Lower housing part for lamp with camera 3 1 Valaisinkotelon yläosa Upper housing part 4 1 Valaisinkotelon yläosan lukitsin Turn-lock fastener 5 1 Lukitusrengas Locking washer 6 1 Metallinen lukituslevy Locking sheet metal 7 1 Metallinen säätölevy 0,5 Adjusting sheet metal 0,5 8 1 Metallinen säätölevy 1,0 Adjusting sheet metal 1,0 9 1 Metallinen säätölevy 1,5 Adjusting sheet metal 1, Metallinen säätölevy 2,0 Adjusting sheet metal 2, Sreriloitava kahva Sterilisable handle 12 1 Steriloitavan käsikahvan istukka Coupling for sterilisable handle 13 1 Akseli Cardanic suspension 14 1 Jarruruuvi M12 Brake screw M Näppäimistö OPLT Keypad OPLT 16 1 Näppäimistökahva Keypad holder 17 1 Tiivisteosa RAL 5018 Sealing cord RAL Peiliyksikkö DF Reflector unit DF 19 3 Peiliyksikkö DF Reflector unit F Kiinitysruuvit M3x16 DIN 912 prikalla Fixing screw M3x16 DIN 912 with washer 21 3 Halogeenipolttimo 22,8V 50W Halogen bulb 22,8V 50W 22 3 Halogeenipolttimon istukka Socket for halogen bulb 23 3 Pyälletty ruuvi Knurled screw 24 2 Sulake 0,63 AT 5x20 Fuse 0,63 AT 5x Himmennin Dimmer module OPDIM V vaihtoehtoinen alternative vaihtoehtoinen alternative vaihtoehtoinen alternative vaihtoehtoinen alternative DF/H-malli DF/H-model DF-malli DF-model Tarkistakaa malli ja numero Check version and number Versio / Sivu 19/22

20 26 1 PCB-kortti PCB board OPDX-M3 V Hammaspyörämoottori Gear motor 28 3 Suodinlevy Filter disk Jousipidike Spring holder 30 3 Lukitusrengas Retaining ring Kiinnitysruuvi M3x10 DIN 912 lukitusprikalla Fixing screw M3x10 DIN 912 with lock washer Prikka Washer 33 3 Dispersiolinssi Dispersing lens 34 1 Akryylimuovikotelo 300 VA-muuntajalle Acrylic glass box for transformer 300VA Vaijerisäädin Bowden control 35 1 Ensiöakseli Primary shaft 36 1 Ruuvi M3x6:Ni ULF Screw M3x6:Ni ULF 37 1 Ruuvi M3x6 DIN 912, kuusiokoloruuvi Screw M3x6 DIN 912, turned-to-size head 38 1 Kiristinruuvi Tension bolt 39 6 Vaijeripidike Cable holder 40 1 Säätövaijeri Round stranded rope Tarkistakaa malli ja numero Check version and number Tarvike Accessory Versio / Sivu 20/22

21 10. Liite Optiona toimitettavan 300VA- muuntajayksikön ensiöjännitteen asettaminen Muuntajan johdinpidikkeet 3 Kohde 1 Muuntajan maadoitusliitäntä Kohde 2 Ensiöpuoli 1 2 Kohde 3 Toisiopuoli Kytkekää muuntajan maadoitusjohdin. Käyttäkää muuntajan maadoitukseen muuntajan levyssä kohteessa 1 olevaa maadoitusliitäntää. Katsokaa myös asennusohjeen Ceiling and wall attachment no / edition 05 ohjeita sivulla 19/46. Yhteenveto ensiöjännitteen asetusvaihtoehdoista 115V- asetus 132V- asetus Versio / Sivu 21/22

22 230V- asetus 247V- asetus
