1 Käyttöohje MACH 120F/120 Katto-, seinä-, jalustamallinen Mach 120F kattovalaisin Order No Mach 120 kattovalaisin Order No Mach 120F seinävalaisin Order No Mach 120 seinävalaisin Order No Mach 120F, jalustamallinen Order No Mach 120, jalustamallinen Order No

2 Sisällysluettelo 1. Turvallisuusmääräykset... Sivu 3 2. Käyttö Mach 120F/ Sivu ON/OFF katkaisin... Sivu Kohdistus... Sivu Valokentän säätö (fokusointi)... Sivu 4 3. Puhdistus... Sivu Steriloitava kädensija... Sivu Valaisin, suojalevy... Sivu 5 4. Kunnossapito... Sivu Liitännät katto/seinävalaisin ja jalustamallinen... Sivu Valaisimen säätäminen... Sivu Varaosien vaihtaminen... Sivu Halogeenipolttimon vaihtaminen... Sivu Sulakkeiden vaihtaminen... Sivu Suojalevyn vaihtaminen... Sivu Suodatinlevyn vaihtaminen... Sivu Steriloitavan kädensijan vaihtaminen... Sivu Data... Sivu Tekniset tiedot... Sivu Ympäristön olosuhteet... Sivu Tyyppitiedot... Sivu Lamppu... Sivu Sulake... Sivu CE-merkintä... Sivu Hävitys... Sivu Varaosat... Sivu Mach 120F katto/seinä/jalustamalli... Sivu Mach 120 katto/seinä/jalustamalli... Sivu Lista varaosista... Sivu Edition / Bak Page 2/16

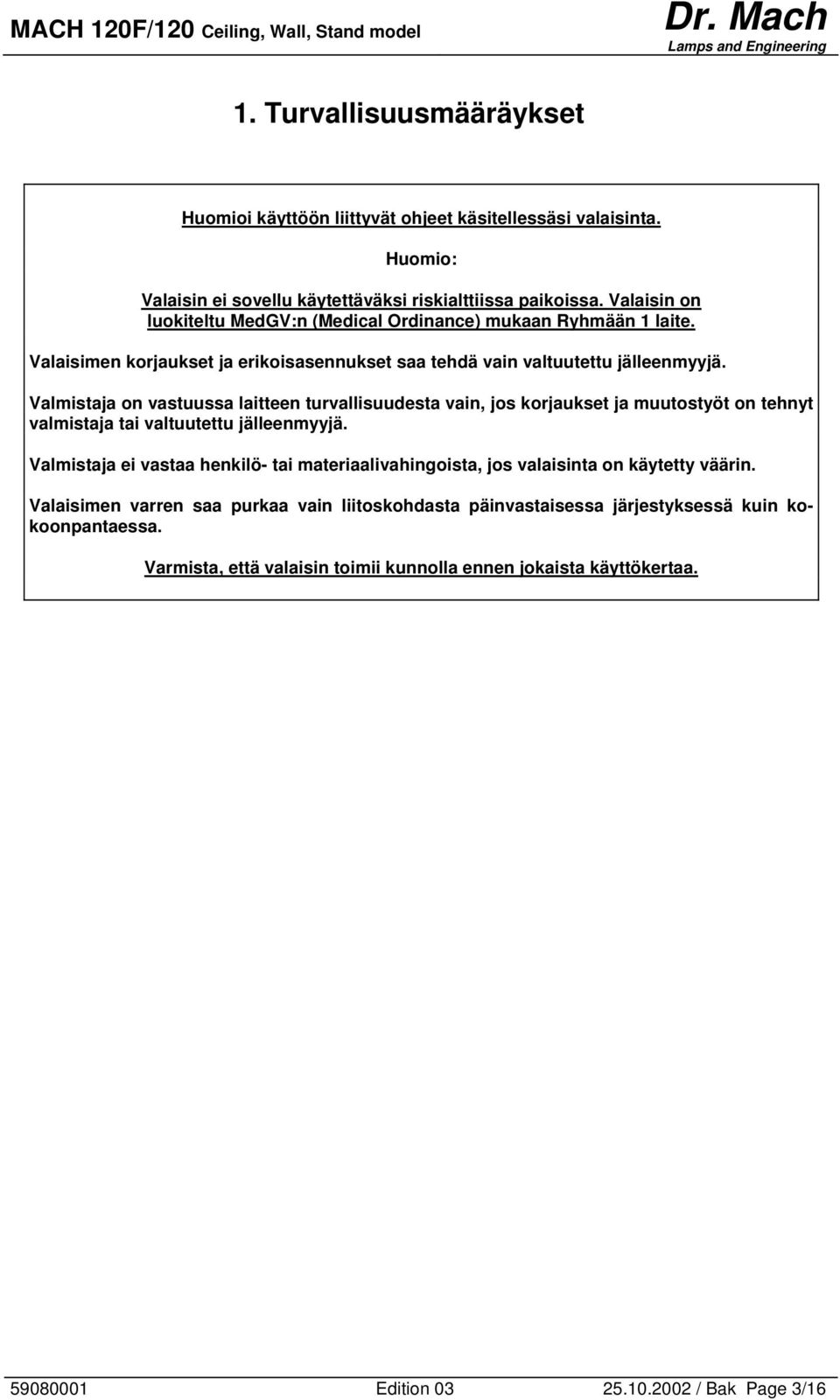

3 1. Turvallisuusmääräykset Huomioi käyttöön liittyvät ohjeet käsitellessäsi valaisinta. Huomio: Valaisin ei sovellu käytettäväksi riskialttiissa paikoissa. Valaisin on luokiteltu MedGV:n (Medical Ordinance) mukaan Ryhmään 1 laite. Valaisimen korjaukset ja erikoisasennukset saa tehdä vain valtuutettu jälleenmyyjä. Valmistaja on vastuussa laitteen turvallisuudesta vain, jos korjaukset ja muutostyöt on tehnyt valmistaja tai valtuutettu jälleenmyyjä. Valmistaja ei vastaa henkilö- tai materiaalivahingoista, jos valaisinta on käytetty väärin. Valaisimen varren saa purkaa vain liitoskohdasta päinvastaisessa järjestyksessä kuin kokoonpantaessa. Varmista, että valaisin toimii kunnolla ennen jokaista käyttökertaa Edition / Bak Page 3/16

4 2. Valaisimen käyttö Mach 120F/120 Saatavilla on kahdentyyppisiä valaisimia, Mach 120F/120: Mach 120F fokusoinnilla ja eristävällä valojärjestelmällä Ra=93 Mach 120 kiinteällä fokusoinnilla ja standardilla valojärjestelmällä Ra=86 37 Valaisintyypit on varusteltu ulkoisella muuntajalla: Mach 120F/120, jännite 22,8V / ulkoinen muuntaja. 2.1 ON/OFF katkaisin Katkaisin 37 valaisimen kuvussa kytkee virran päälle ja pois päältä. Koska valaisimissa on ulkoinen muuntaja kytkimen 37 lisäksi, kaksinapainen kytkin ON/OFF on asiakkaan hankittava. GL 2.2 Kohdistus Käytä kädensijaa 17/50 tai kädensija kehystä GL kohdistaaksesi valaisimen Saatavilla on kahdentyyppistä kädensijaa: Kädensija 17 Kädensija 17 on muotoiltu varteen 16 ja on irrotettavissa. Steriloitava kädensija 50 Steriloitavan kädensijan voi irrottaa sterilointia varten. Se on muotoiltu liittimellä varteen Valokentän säätö - fokusointi (vain Mach120F) Valaisinmallissa Mach 120F on fokusointitoiminto. Tämä tarkoittaa, että valokentän läpimittaa voi joko suurentaa tai pienentää tilanteesta riippuen. Fokusointi toiminto aktivoituu liikuttamalla valaisimessa olevaa vipua 08 ylös ja alas (katso kuva) Edition / Bak Page 4/16

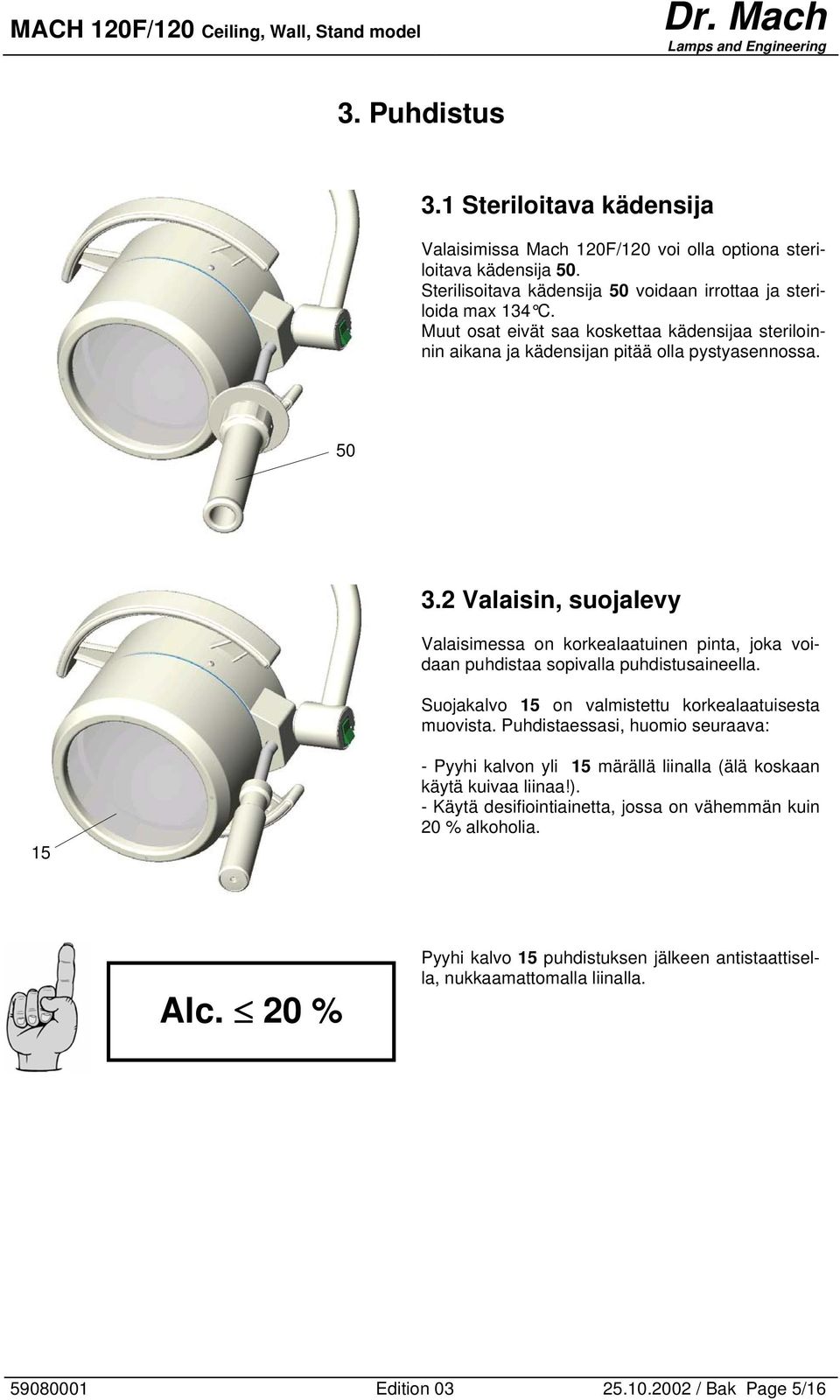

5 3. Puhdistus 3.1 Steriloitava kädensija Valaisimissa Mach 120F/120 voi olla optiona steriloitava kädensija 50. Sterilisoitava kädensija 50 voidaan irrottaa ja steriloida max 134 C. Muut osat eivät saa koskettaa kädensijaa steriloinnin aikana ja kädensijan pitää olla pystyasennossa Valaisin, suojalevy Valaisimessa on korkealaatuinen pinta, joka voidaan puhdistaa sopivalla puhdistusaineella. Suojakalvo 15 on valmistettu korkealaatuisesta muovista. Puhdistaessasi, huomio seuraava: 15 - Pyyhi kalvon yli 15 märällä liinalla (älä koskaan käytä kuivaa liinaa!). - Käytä desifiointiainetta, jossa on vähemmän kuin 20 % alkoholia. Alc. 20 % Pyyhi kalvo 15 puhdistuksen jälkeen antistaattisella, nukkaamattomalla liinalla Edition / Bak Page 5/16

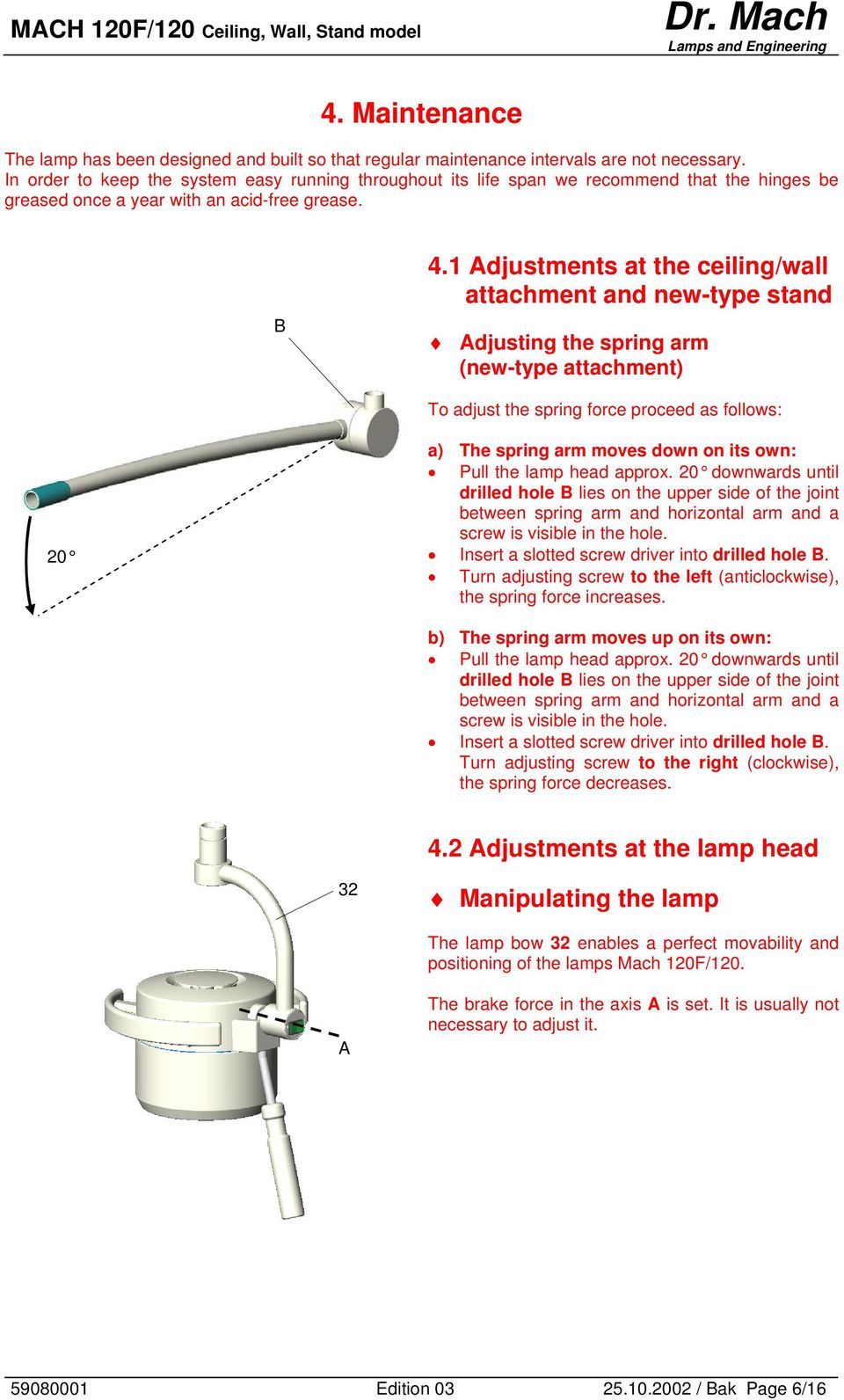

6 4. Maintenance The lamp has been designed and built so that regular maintenance intervals are not necessary. In order to keep the system easy running throughout its life span we recommend that the hinges be greased once a year with an acid-free grease. B 4.1 Adjustments at the ceiling/wall attachment and new-type stand Adjusting the spring arm (new-type attachment) To adjust the spring force proceed as follows: 20 a) The spring arm moves down on its own: Pull the lamp head approx. 20 downwards until drilled hole B lies on the upper side of the joint between spring arm and horizontal arm and a screw is visible in the hole. Insert a slotted screw driver into drilled hole B. Turn adjusting screw to the left (anticlockwise), the spring force increases. b) The spring arm moves up on its own: Pull the lamp head approx. 20 downwards until drilled hole B lies on the upper side of the joint between spring arm and horizontal arm and a screw is visible in the hole. Insert a slotted screw driver into drilled hole B. Turn adjusting screw to the right (clockwise), the spring force decreases. 4.2 Adjustments at the lamp head 32 Manipulating the lamp The lamp bow 32 enables a perfect movability and positioning of the lamps Mach 120F/120. A The brake force in the axis A is set. It is usually not necessary to adjust it Edition / Bak Page 6/16

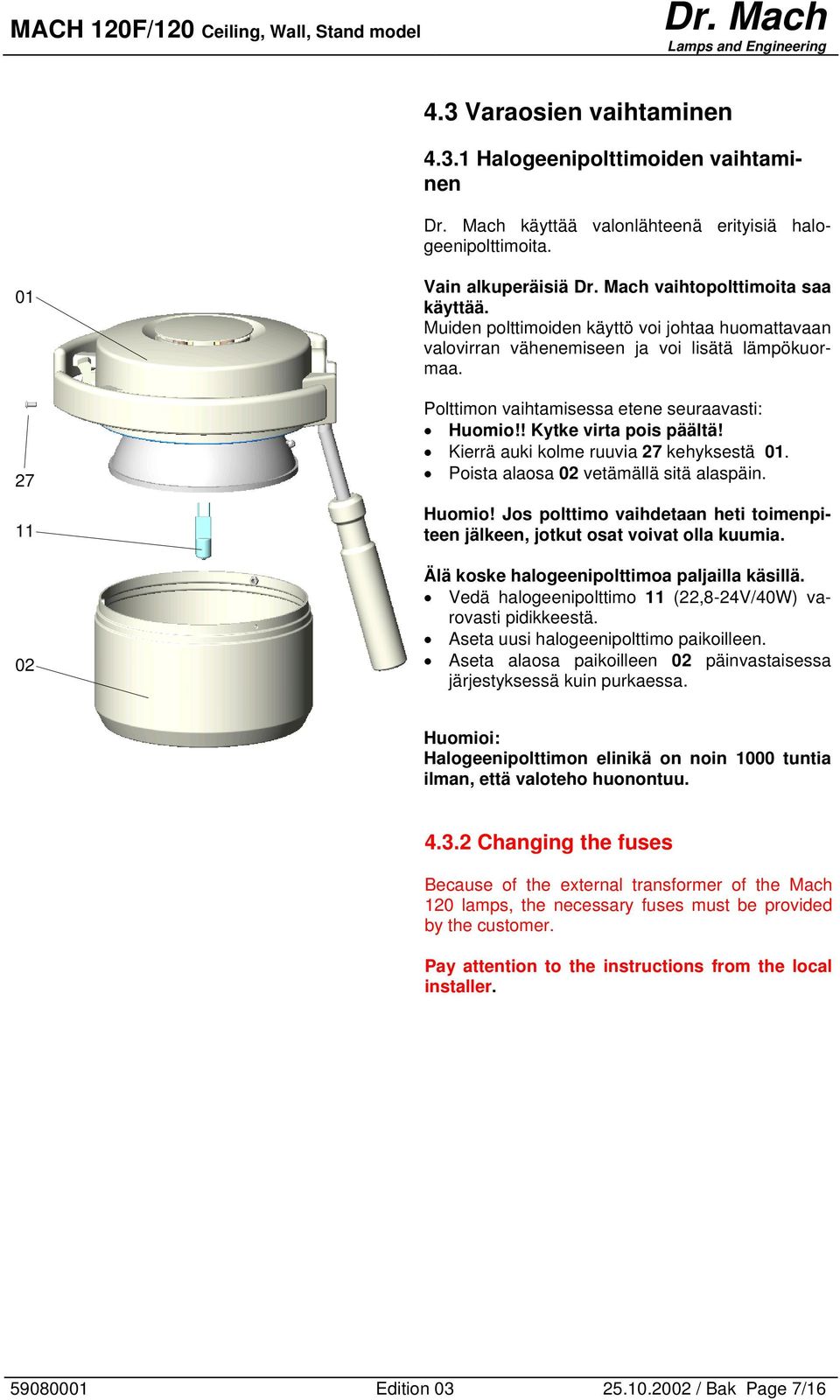

7 4.3 Varaosien vaihtaminen Halogeenipolttimoiden vaihtaminen käyttää valonlähteenä erityisiä halogeenipolttimoita Vain alkuperäisiä vaihtopolttimoita saa käyttää. Muiden polttimoiden käyttö voi johtaa huomattavaan valovirran vähenemiseen ja voi lisätä lämpökuormaa. Polttimon vaihtamisessa etene seuraavasti: Huomio!! Kytke virta pois päältä! Kierrä auki kolme ruuvia 27 kehyksestä 01. Poista alaosa 02 vetämällä sitä alaspäin. Huomio! Jos polttimo vaihdetaan heti toimenpiteen jälkeen, jotkut osat voivat olla kuumia. Älä koske halogeenipolttimoa paljailla käsillä. Vedä halogeenipolttimo 11 (22,8-24V/40W) varovasti pidikkeestä. Aseta uusi halogeenipolttimo paikoilleen. Aseta alaosa paikoilleen 02 päinvastaisessa järjestyksessä kuin purkaessa. Huomioi: Halogeenipolttimon elinikä on noin 1000 tuntia ilman, että valoteho huonontuu Changing the fuses Because of the external transformer of the Mach 120 lamps, the necessary fuses must be provided by the customer. Pay attention to the instructions from the local installer Edition / Bak Page 7/16

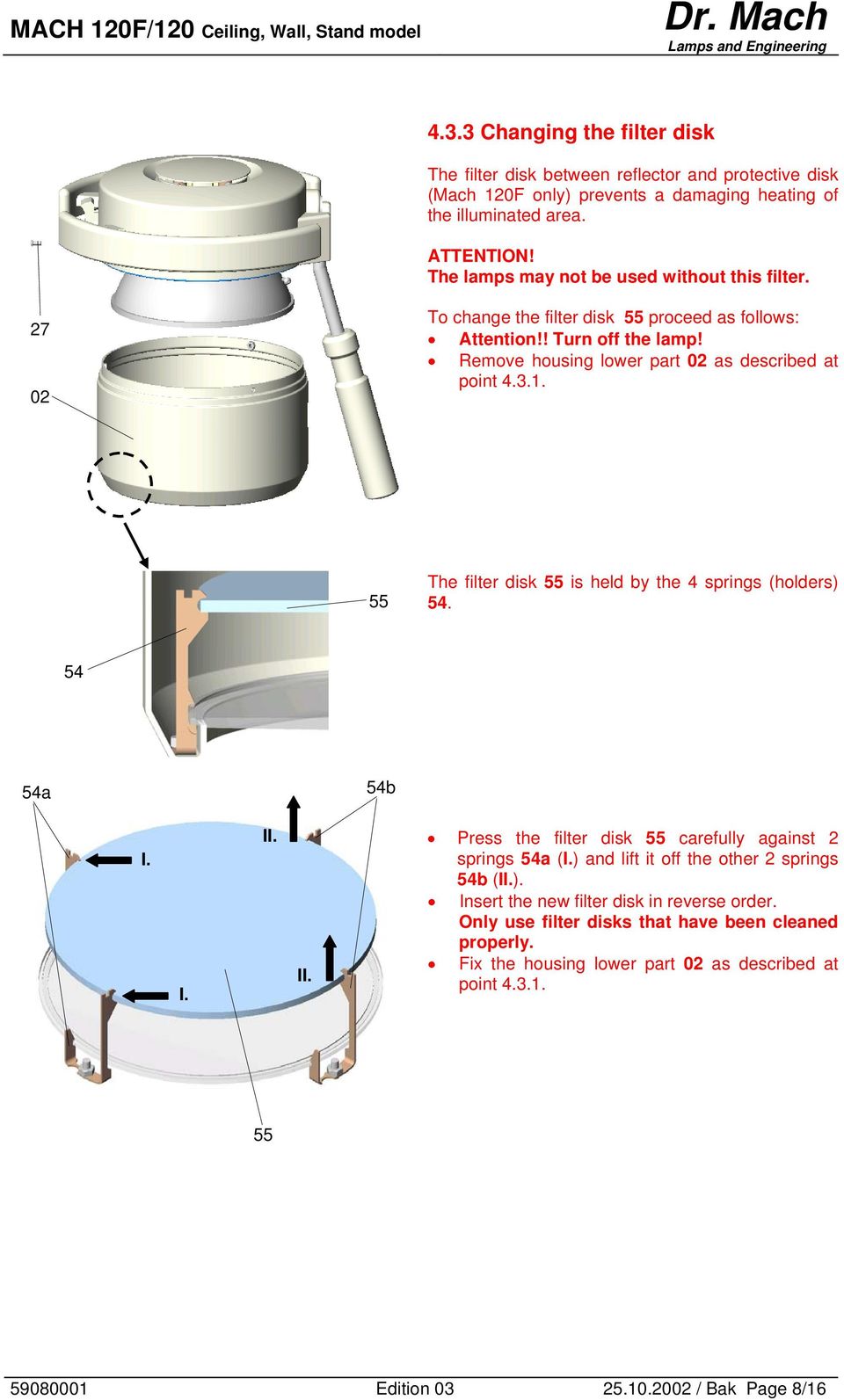

8 4.3.3 Changing the filter disk The filter disk between reflector and protective disk (Mach 120F only) prevents a damaging heating of the illuminated area. ATTENTION! The lamps may not be used without this filter To change the filter disk 55 proceed as follows: Attention!! Turn off the lamp! Remove housing lower part 02 as described at point The filter disk 55 is held by the 4 springs (holders) a 54b I. I. II. II. Press the filter disk 55 carefully against 2 springs 54a (I.) and lift it off the other 2 springs 54b (II.). Insert the new filter disk in reverse order. Only use filter disks that have been cleaned properly. Fix the housing lower part 02 as described at point Edition / Bak Page 8/16

9 4.3.4 Changing the protective disk In case you notice a impediment of the light quality because of a dull protective disk, it may be necessary to change the disk. 27 To change the disk proceed as follows: Attention!! Turn off the lamp! Remove housing lower part 02 as described at point The protective disk 15 is held by the four springs (holders) a I. II. 13b Press the protective disk 15 against 2 springs 13a ( I. ) and lift it off the other two springs 13b ( II. ). Insert the new protective disk in reverse order. Attention: Only use protective disks, that have been cleaned properly. Fix the housing lower part 02 as described at point I. II Edition / Bak Page 9/16

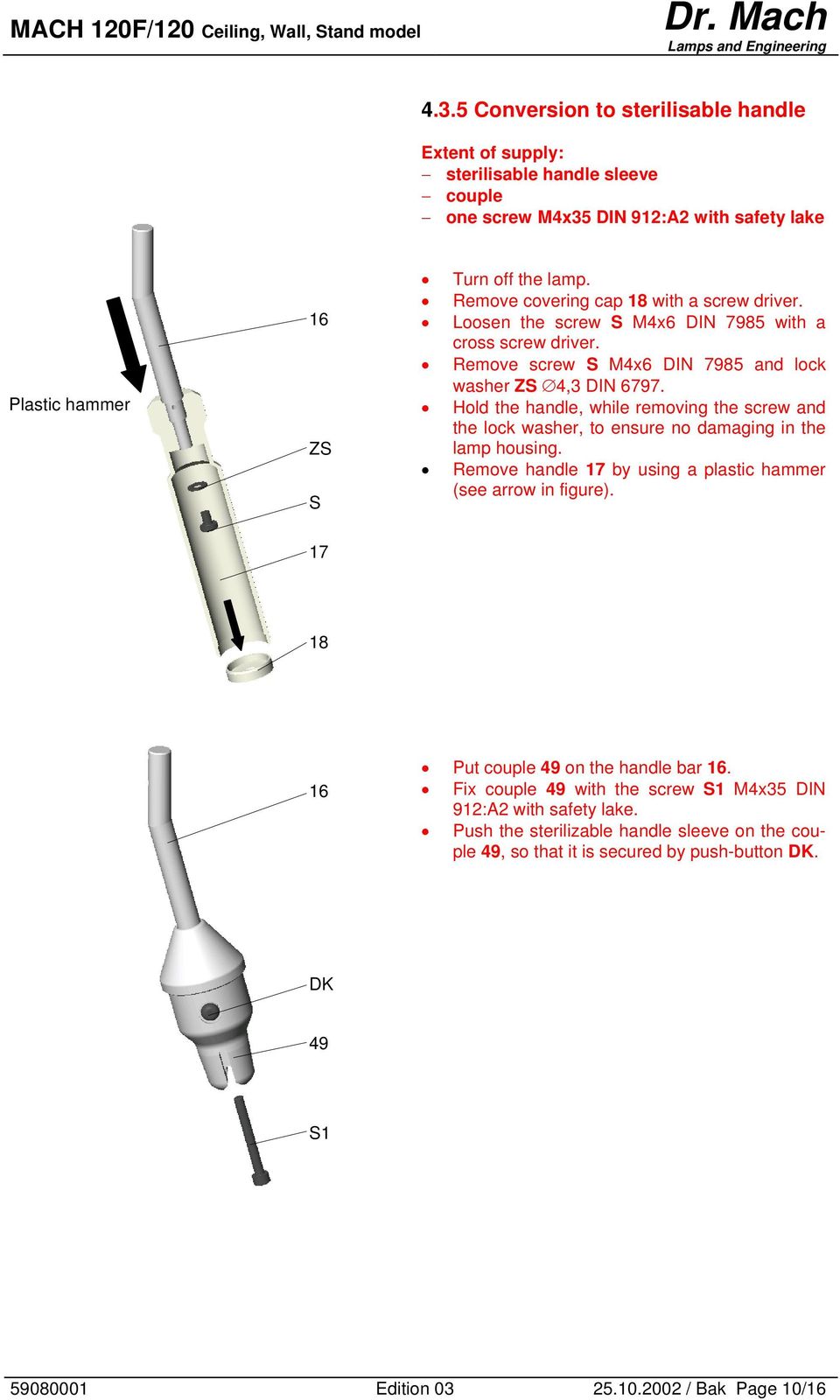

10 4.3.5 Conversion to sterilisable handle Extent of supply: sterilisable handle sleeve couple one screw M4x35 DIN 912:A2 with safety lake Plastic hammer Turn off the lamp. Remove covering cap 18 with a screw driver. 16 Loosen the screw S M4x6 DIN 7985 with a cross screw driver. Remove screw S M4x6 DIN 7985 and lock washer ZS 4,3 DIN ZS Hold the handle, while removing the screw and the lock washer, to ensure no damaging in the lamp housing. S Remove handle 17 by using a plastic hammer (see arrow in figure) Put couple 49 on the handle bar 16. Fix couple 49 with the screw S1 M4x35 DIN 912:A2 with safety lake. Push the sterilizable handle sleeve on the couple 49, so that it is secured by push-button DK. DK 49 S Edition / Bak Page 10/16

11 5. Data 5.1 Technical data Mach 120F/120 design with 22,8 Volt ~ Wechselstrom alternating current Pr Primärseitig 230V / 0,22A primary side Sek Sekundärseitig 22,8V / 1,65A secondary side Leistungsaufnahme 40VA power consumption Hz Hertz-Frequenz 50 / 60Hz frequency Hertz Sicherung fuse Schutzgrad Type B class of protection 5.2 Environmental conditions Operation Min. Max. Temperature +10 C +40 C Relative atmospheric humidity 30% 75% Air pressure 700 hpa 1060 hpa Transport / storage Min. Max. Temperature -10 C +50 C Relative atmospheric humidity 20% 90% Air pressure 700 hpa 1060 hpa 6. Tyyppitiedot 6.1 Lampun spesifikaatio 22,8V 40W G 6,35 HALOGEN voltage, power socket mode of operation Edition / Bak Page 11/16

12 6.2 Specification of fuse Design with 22,8 Volt Because of the external transformer there are no fuses in the lamp head. When installing the lamp, the fuses must be provided by the customer. 6.3 CE-merkintä The products Mach 120F/120 comply to the standards 93/42/EEC for medical products of the European Community s Council. 7. Disposal The components of the lamp should be properly disposed at the end of its shelf-life. Make sure, that the materials are carefully separated. The lamp does not contain any danger goods. The components should be disposed according to the contained materials Edition / Bak Page 12/16

13 8. Spare parts 8.1 Mach 120F ceiling/wall model ,34, ,24,25,26 35, , , , Edition / Bak Page 13/16

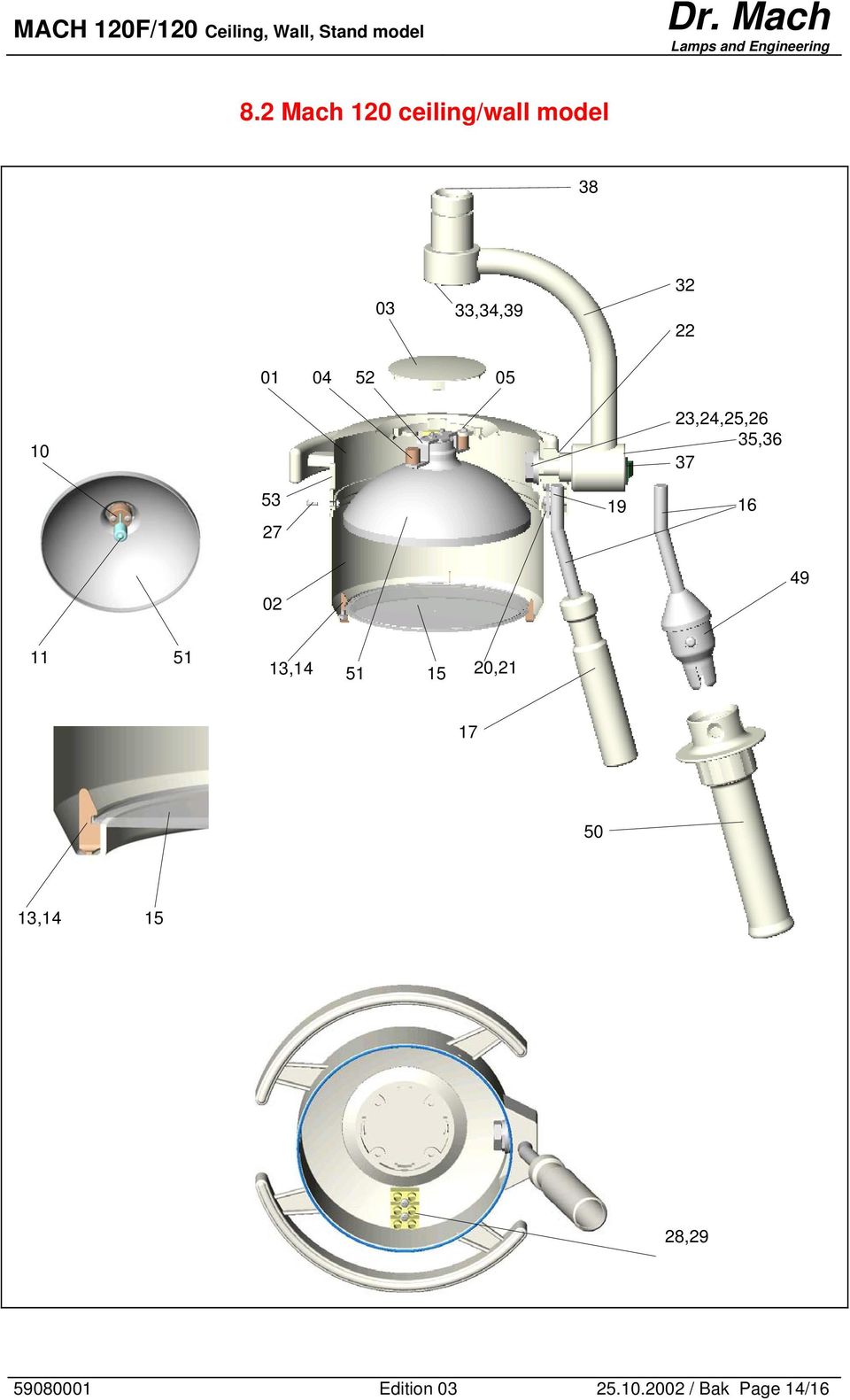

14 8.2 Mach 120 ceiling/wall model ,34, ,24,25,26 35, , , , , Edition / Bak Page 14/16

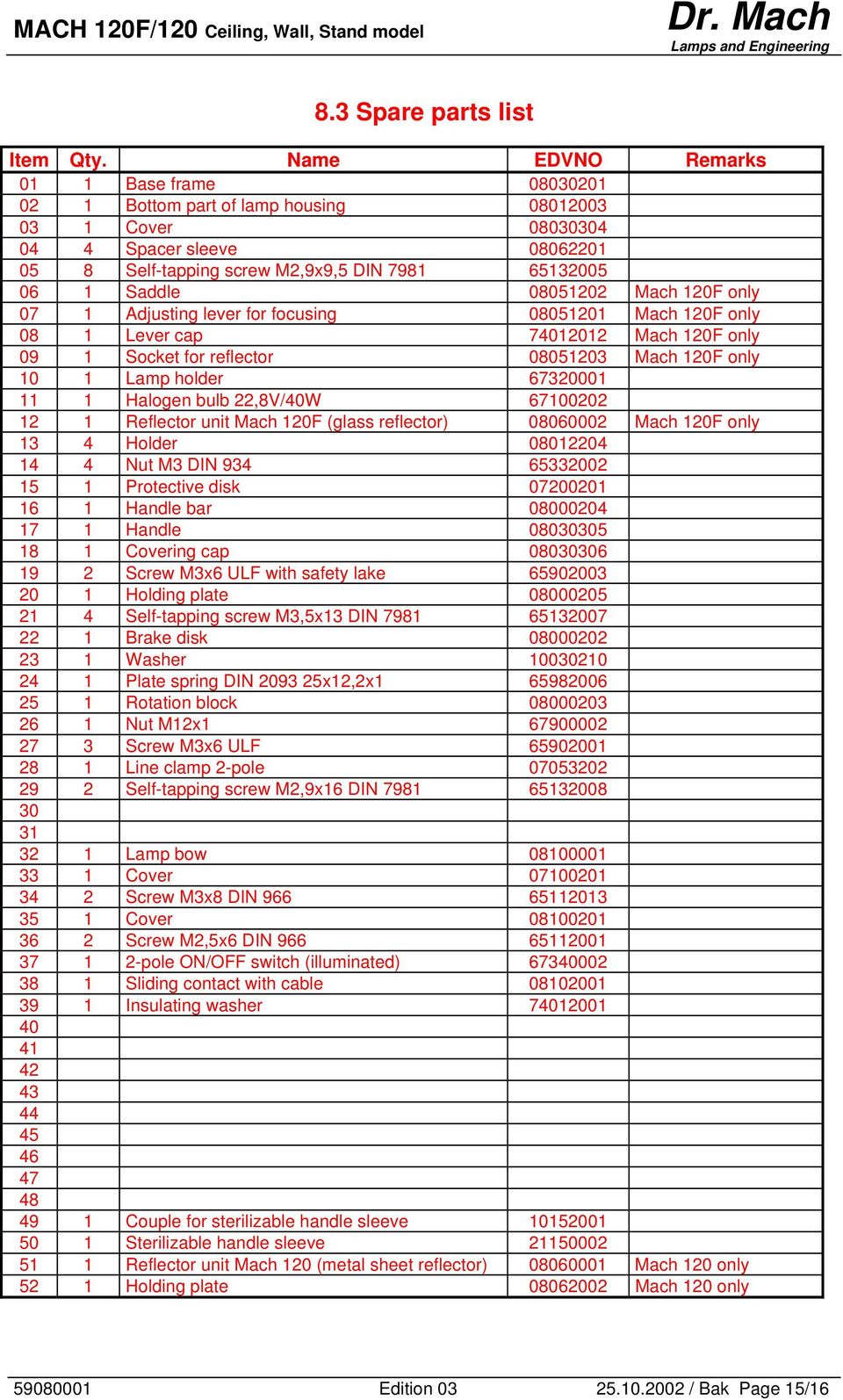

15 8.3 Spare parts list Item Qty. Name EDVNO Remarks 01 1 Base frame Bottom part of lamp housing Cover Spacer sleeve Self-tapping screw M2,9x9,5 DIN Saddle Mach 120F only 07 1 Adjusting lever for focusing Mach 120F only 08 1 Lever cap Mach 120F only 09 1 Socket for reflector Mach 120F only 10 1 Lamp holder Halogen bulb 22,8V/40W Reflector unit Mach 120F (glass reflector) Mach 120F only 13 4 Holder Nut M3 DIN Protective disk Handle bar Handle Covering cap Screw M3x6 ULF with safety lake Holding plate Self-tapping screw M3,5x13 DIN Brake disk Washer Plate spring DIN x12,2x Rotation block Nut M12x Screw M3x6 ULF Line clamp 2-pole Self-tapping screw M2,9x16 DIN Lamp bow Cover Screw M3x8 DIN Cover Screw M2,5x6 DIN pole ON/OFF switch (illuminated) Sliding contact with cable Insulating washer Couple for sterilizable handle sleeve Sterilizable handle sleeve Reflector unit Mach 120 (metal sheet reflector) Mach 120 only 52 1 Holding plate Mach 120 only Edition / Bak Page 15/16

16 Pos. Stck Benennung EDVNR Bemerkung 53 1 Cover Mach 120 only 54 4 Holder (spring) Mach 120F only 55 1 Filter disk Mach 120F only
