1 Asennus- ja käyttöohjeet MACH Mach 380 Seinävalaisin, F-malli Mach 380 Seinävalaisin, DF-malli Mach 380 Kattovalaisin 2,8m:n huonekorkeuteen asti, F-malli Mach 380 Kattovalaisin huonekorkeuksille 2,8m 3m, F-malli Mach 380 Kattovalaisin 2,8m:n huonekorkeuteen asti, DF-malli Mach 380 Kattovalaisin huonekorkeuksille 2,8m 3m, DF-malli Mach 400 Kattovalaisin, F-malli Mach 400 Kattovalaisin, DF-malli Mach 500 Kattovalaisin, F-malli Mach 500 Kattovalaisin, DF-malli Mach 700 Kattovalaisin, F-malli Mach 700 Kattovalaisin, DF-malli

2 Leikkausvalaisimet Mach 700/500/400/ Kohde Osa 1 Kattoankkurirengas 2 Kotelo 3 Laippaputki 4 Vaakavarsi 5 Jousivarsi 6 Akseli 7 Kaari 8 Steriloitava kahva 9 Mach Käsittelykahva 11 Mach Mach 700-adapteri 13 Keskiakseli 14 Mach Versio / Sivu 2/31

3 Sisältö 1. Turvallisuusohjeet...Sivu 5 2. MACH-valaisinten käyttö...sivu Valaisinmallit...Sivu Valokenttien yhdistäminen (F- malli)...sivu Fokusointi (DF- mallil)...sivu Automaattinen fokusointi (AF- mallil)...sivu Valovoiman säätäminen (/H- malli)...sivu Valokentän säätäminen, Duo-Focus-järjestelmä...Sivu Automaattinen fokusointi (AF)...Sivu Valovoiman säätäminen...sivu Halogeenipolttimoiden jännitteen mittaaminen...sivu Halogeenipolttimoiden jännitteen säätäminen...sivu Jännitteen mittaaminen ohjauskortilla...sivu Jännitteen säätäminen ohjauskortilla...sivu Fokusoidun valokentän halkaisijan säätömahdollisuudet...sivu 12 valaisimissa joihin on asennettu ohjauskortti alkaen versiosta V Valovoiman säätäminen...sivu Steriloitava kahva...sivu Liikuttelu ja sijoittaminen...sivu Puhdistus...Sivu Kahva...Sivu Valaisinkotelo, dispersiolinssi ja varret...sivu Huolto...Sivu Valaisimen liikkeiden säädöt...sivu Varaosien vaihto...sivu Halogeenipolttimot...Sivu Dispersiolinssit...Sivu Tietoja...Sivu Sähkötekniset tiedot...sivu Käyttöympäristö...Sivu CE-merkintä...Sivu Jätemateriaalin käsittely...sivu Varaosat...Sivu Varaosaluettelo...Sivu Liite: Optiona toimitettavan 300VA - muuntajayksikön ensiöjännitteen asettaminen...sivu Versio / Sivu 3/31

4 Hyvä asiakas! Olette juuri hankkineet modernin MACH-valaisimen. Uusiin optisiin MachVISION- ominaisuuksiin kuuluvat parantunut kontrasti ja hyvin tasainen valo koko valaistulla alueella. Yhdessä Duo-Focus- ominaisuksien kanssa nämä tarjoavat ainutlaatuiset mahdollisuudet muunnella leikausalueen valaistusta. Näiden ominaisuuksien myötä pääsette hyötymään kaikista uusista 50 vuoden tuotantoon ja kokemukseen perustuvan leikkaus- ja toimenpidevalaisimien kehitystyön tuloksista. Valaistuksen kyky tuoda värisävyt näkyviin on aiempia valaisimia huomattavasti parempi. Värit toistuvat puhtaina ja luonnollisina, värierotteluominaisuudet ovat erittäin hyvät (RA-arvo = 96). Leikkausalueen valaistus on luonnollinen ja miellyttävä. Haava-alueen punaiset värisävyt erottuvat nyt erittäin selkeästi. Leikkaavalle kirurgille tämä merkitsee huomattavasti parantuneita mahdollisuuksia havainnoida haava-alueen yksityiskohtia. R96-valaistuksessa käytetään huolellisesti suunniteltuja kylmävalo-suotimia jotka vähentävät haitallista lämmön tuottoa sekä pään alueelle että säteilylämpöä valaistulla haava-alueella. Noudattakaa erillisiä katto- ja seinävalaisinten asennusohjeita. Tämän ohjeen tiedot liittyvät ainoastaan valaisimiin. Katto- ja seinäasennuksia koskevat yksityiskohtaiset tiedot ovat erillisissä asennusohjeissa Versio / Sivu 4/31

5 1. Turvallisuusohjeet Kiinnittäkää huomiota turvallisuusohjeisiin käyttäessänne valaisinta. VAROITUS: Tätä laitetta ei ole suunniteltu käytettäväksi räjähdysvaarallisella alueella. Valaisimen luokitus: Group 1 according to the Medical Device Regulation. Ennen asentamista säilyttäkää valaisinta pakkauksessaan vähintään 24 tuntia sille tarkoitetussa huonetilassa lämpötilaerojen tasaamiseksi. Lukekaa käyttöohjeet huolellisesti saadaksenne parhaan mahdollisen hyödyn valaisimestanne sekä välttääksenne sille aiheutuvia vaurioita. Valaisimia saa korjata tai sen heijastimiin ja sähköliitäntöihin liittyviä asennuksia tehdä vain valmistaja tai valmistajan valtuuttama yritys. Valmistaja on vastuussa valaisimen turvallisuudesta vain jos korjaukset tai muutokset on tehnyt valmistaja itse tai yritys joka takaa noudattavansa turvallisuusohjeita. Valmistaja ei ole vastuussa henkilö- tai materiaalivahingoista jotka ovat aiheutuneet valaisimen epätarkoituksenmukaisesta tai ohjeenvastaisesta käytöstä tai jos valaisinta on käytetty muihin tarkoituksiin kuin se on tarkoitettu. Valaisin on irroitettava jousivarresta (seinä- ja kattomalli) päinvastaisessa järjestyksessä kuin se on asennettu. Sen saa tehdä vasta sen jälkeen kun asennus-lukituslaite on asetettu paikalleen ja varmistettu varren ollessa jousen aiheuttaman voiman alainen. Varmistukaa aina ennen käyttöä että valaisin toimii moitteettomasti Versio / Sivu 5/31

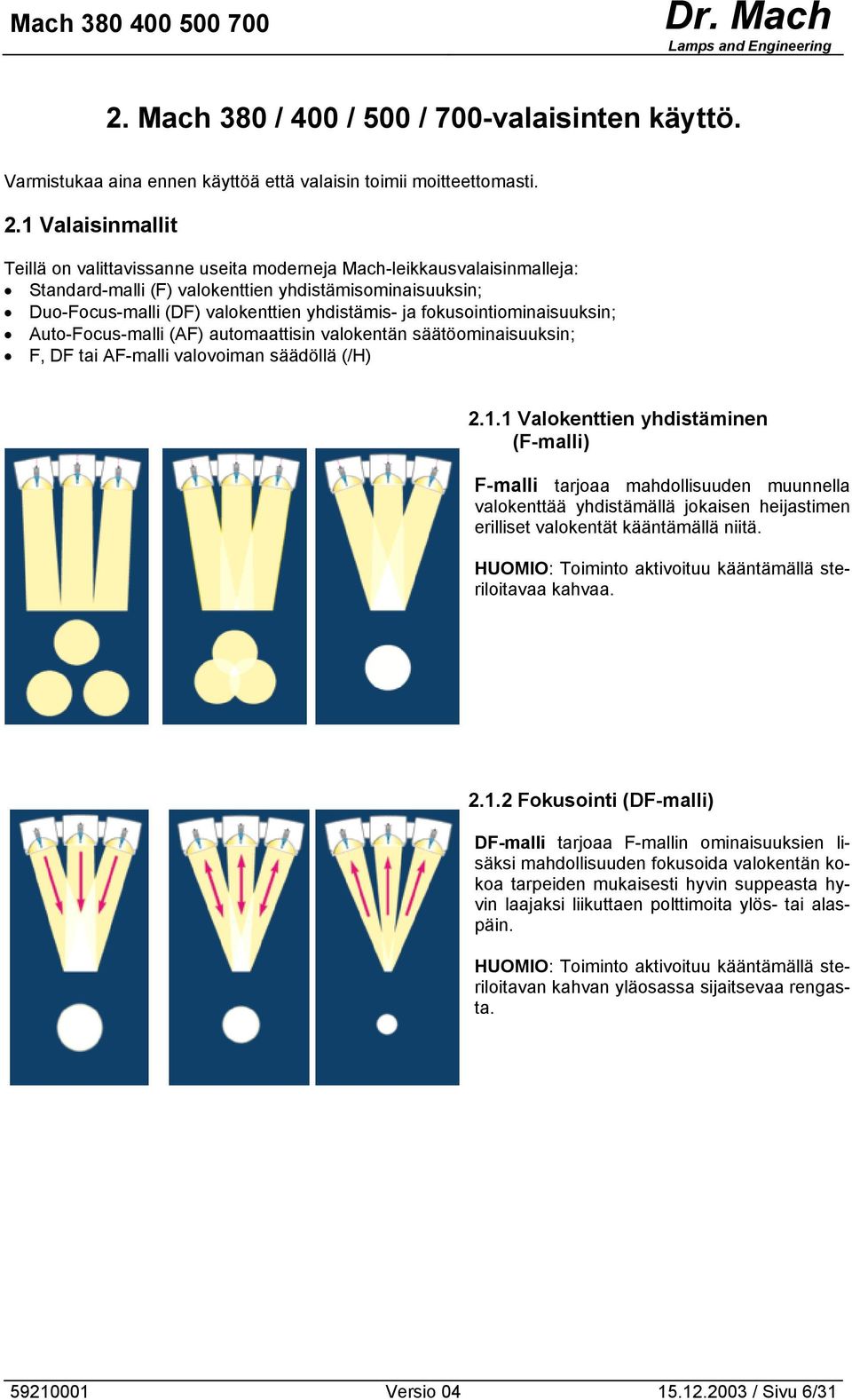

6 2. Mach 380 / 400 / 500 / 700-valaisinten käyttö. Varmistukaa aina ennen käyttöä että valaisin toimii moitteettomasti. 2.1 Valaisinmallit Teillä on valittavissanne useita moderneja Mach-leikkausvalaisinmalleja: Standard-malli (F) valokenttien yhdistämisominaisuuksin; Duo-Focus-malli (DF) valokenttien yhdistämis- ja fokusointiominaisuuksin; Auto-Focus-malli (AF) automaattisin valokentän säätöominaisuuksin; F, DF tai AF-malli valovoiman säädöllä (/H) Valokenttien yhdistäminen (F-malli) F-malli tarjoaa mahdollisuuden muunnella valokenttää yhdistämällä jokaisen heijastimen erilliset valokentät kääntämällä niitä. HUOMIO: Toiminto aktivoituu kääntämällä steriloitavaa kahvaa Fokusointi (DF-malli) DF-malli tarjoaa F-mallin ominaisuuksien lisäksi mahdollisuuden fokusoida valokentän kokoa tarpeiden mukaisesti hyvin suppeasta hyvin laajaksi liikuttaen polttimoita ylös- tai alaspäin. HUOMIO: Toiminto aktivoituu kääntämällä steriloitavan kahvan yläosassa sijaitsevaa rengasta Versio / Sivu 6/31

7 2.1.3 Automaattinen fokusointi (AF-malli) Modernit leikkausvalaisimet Mach 400, Mach 500 ja Mach 700 tarjoavat valokentän manuaalisten säätömahdollisuuksien lisäksi valinnaisen automaattisen ominaisuuden, MACH Auto-Focus-toiminnon. Työskentelyetäisyyden kasvaessa tai pienentyessä Auto-Focus-toiminto säätää valokentän koon puoliautomaattisesti tai automaattisesti. HUOMIO: Kaikissa valaisinmalleissa on mahdollista vaihtaa toimintotila manuaaliseksi ohjainkahvassa sijaitsevasta näppäinpaneelin painikkeesta. Automaattinen valokentän säätö Valovoiman säätäminen (/H-malli) Valaisinmallistoon on saatavissa valinnainen valovoiman säätö-ominaisuus. Valovoima on säädettävissä tarpeiden mukaisesti välillä 50% - 100%. Huomautus: Aamuisin on suositeltavaa himmentää valaistusta silmiin kohdistuvan rasituksen vähentämiseksi Versio / Sivu 7/31

8 2.2 Valokentän säätäminen, Duo-Focus- järjestelmä Valokenttää voidaan säätää sekä steriloitavasta kahvasta että akselissa sijaitsevasta ohjainkahvan näppäinpaneelista. Valokentän sovittaminen leikkausalueelle on mahdollista tehdä kahdella tavalla: - Yhdistämällä valokentät (katso kohta 2.1.1) - Fokusoimalla (katso kohta 2.1.2) - vain mallit DF, DF/H ja DF/AF. 2 1 Valokenttien yhdistäminen ja fokusointi yhdessä (Duo-Focus-järjestelmä) mahdollistaa ihanteellisen valokentän sovittamisen leikkausalueelle. Valokentän halkaisija on säädettävissä välillä 8cm - 35cm. Tavanomainen tekniikka ei mahdollista näin laajaa säätöaluetta Kaikissa valaisinmalleissa (F, DF, DF/H, DF/AF) on Valokenttien yhdistäminen -ominaisuus. Toiminto aktivoituu kääntämällä kahvaa 1. DF-malleissa on myös Fokusointi -ominaisuus (Duo-Focus). Kääntäkää säätörengasta 2 kahvassa tai, - jos valaisin on varustettu akselissa sijaitsevalla ohjainkahvan näppäinpaneelilla - painakaa näppäimiä 5, 6. Painakaa näppäintä 5 laajentaaksenne fokusta ja näppäintä 6 keskittääksenne valon pienemmälle alueelle. Fokusoidun alueen halkaisija on nähtävissä LED-näytössä 4. LED-näyttö 3 kuvaa valokenttien yhdistämistä toimenpiteen aikana. Viisi kolmiota kuvaavat matkaa valaisimesta leikkausalueelle. Käännettäessä kahvaa (yhdistettäessä valokenttiä), LED-merkkivalo 3 siirtyy vasemmalle tai oikealla. Jos LED palaa pienimässä kolmiossa, etäisyys on 60cm. Seuraava kolmio kuvaa 80 cm:n etäisyyttä jne. Jos LED palaa suurimmassa kolmiossa, etäisyys on 140cm Versio / Sivu 8/31

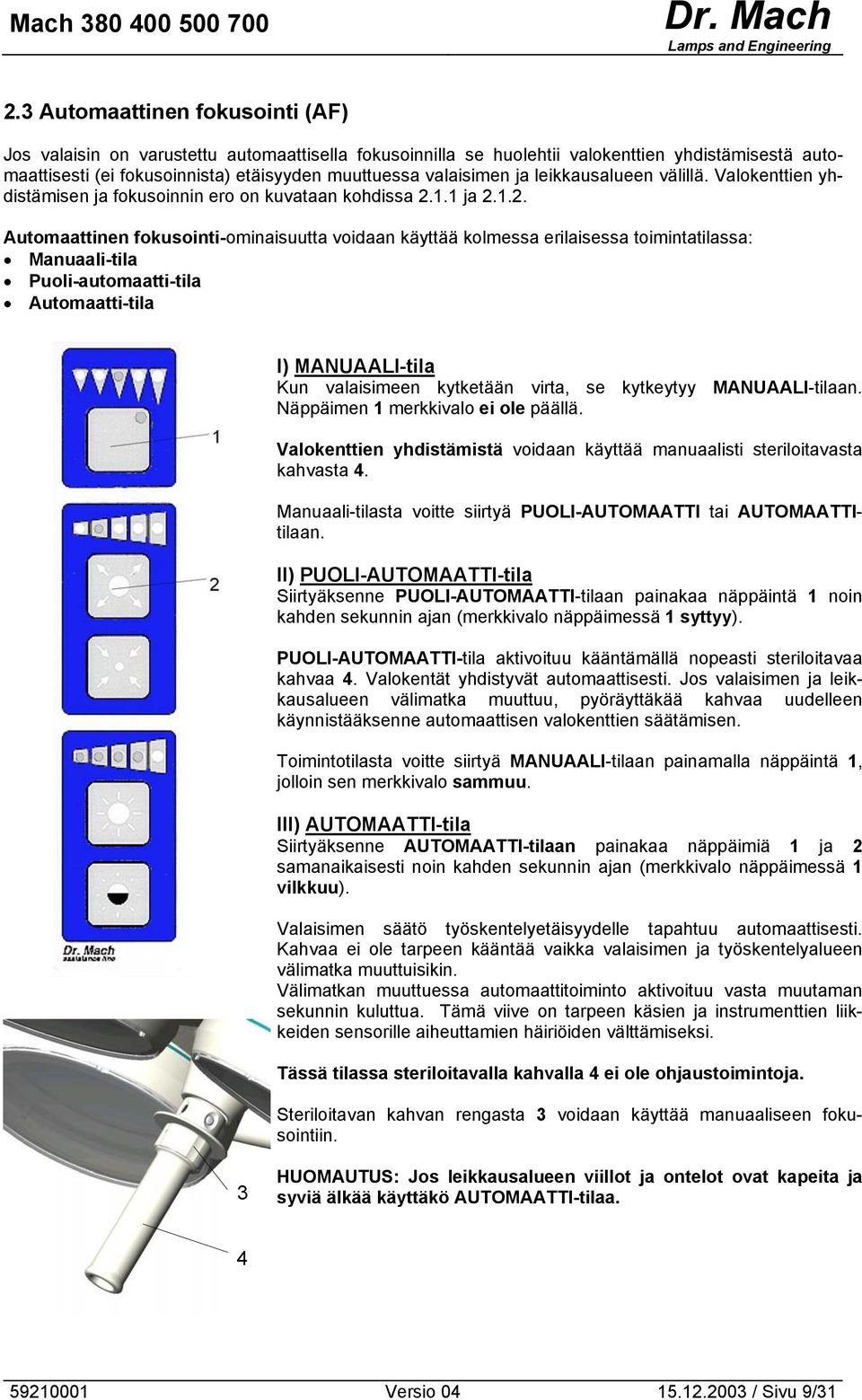

9 2.3 Automaattinen fokusointi (AF) Jos valaisin on varustettu automaattisella fokusoinnilla se huolehtii valokenttien yhdistämisestä automaattisesti (ei fokusoinnista) etäisyyden muuttuessa valaisimen ja leikkausalueen välillä. Valokenttien yhdistämisen ja fokusoinnin ero on kuvataan kohdissa ja Automaattinen fokusointi-ominaisuutta voidaan käyttää kolmessa erilaisessa toimintatilassa: Manuaali-tila Puoli-automaatti-tila Automaatti-tila I) MANUAALI-tila Kun valaisimeen kytketään virta, se kytkeytyy MANUAALI-tilaan. Näppäimen 1 merkkivalo ei ole päällä. Valokenttien yhdistämistä voidaan käyttää manuaalisti steriloitavasta kahvasta 4. Manuaali-tilasta voitte siirtyä PUOLI-AUTOMAATTI tai AUTOMAATTItilaan. II) PUOLI-AUTOMAATTI-tila Siirtyäksenne PUOLI-AUTOMAATTI-tilaan painakaa näppäintä 1 noin kahden sekunnin ajan (merkkivalo näppäimessä 1 syttyy). PUOLI-AUTOMAATTI-tila aktivoituu kääntämällä nopeasti steriloitavaa kahvaa 4. Valokentät yhdistyvät automaattisesti. Jos valaisimen ja leikkausalueen välimatka muuttuu, pyöräyttäkää kahvaa uudelleen käynnistääksenne automaattisen valokenttien säätämisen. Toimintotilasta voitte siirtyä MANUAALI-tilaan painamalla näppäintä 1, jolloin sen merkkivalo sammuu. III) AUTOMAATTI-tila Siirtyäksenne AUTOMAATTI-tilaan painakaa näppäimiä 1 ja 2 samanaikaisesti noin kahden sekunnin ajan (merkkivalo näppäimessä 1 vilkkuu). Valaisimen säätö työskentelyetäisyydelle tapahtuu automaattisesti. Kahvaa ei ole tarpeen kääntää vaikka valaisimen ja työskentelyalueen välimatka muuttuisikin. Välimatkan muuttuessa automaattitoiminto aktivoituu vasta muutaman sekunnin kuluttua. Tämä viive on tarpeen käsien ja instrumenttien liikkeiden sensorille aiheuttamien häiriöiden välttämiseksi. Tässä tilassa steriloitavalla kahvalla 4 ei ole ohjaustoimintoja. Steriloitavan kahvan rengasta 3 voidaan käyttää manuaaliseen fokusointiin. 3 HUOMAUTUS: Jos leikkausalueen viillot ja ontelot ovat kapeita ja syviä älkää käyttäkö AUTOMAATTI-tilaa Versio / Sivu 9/31

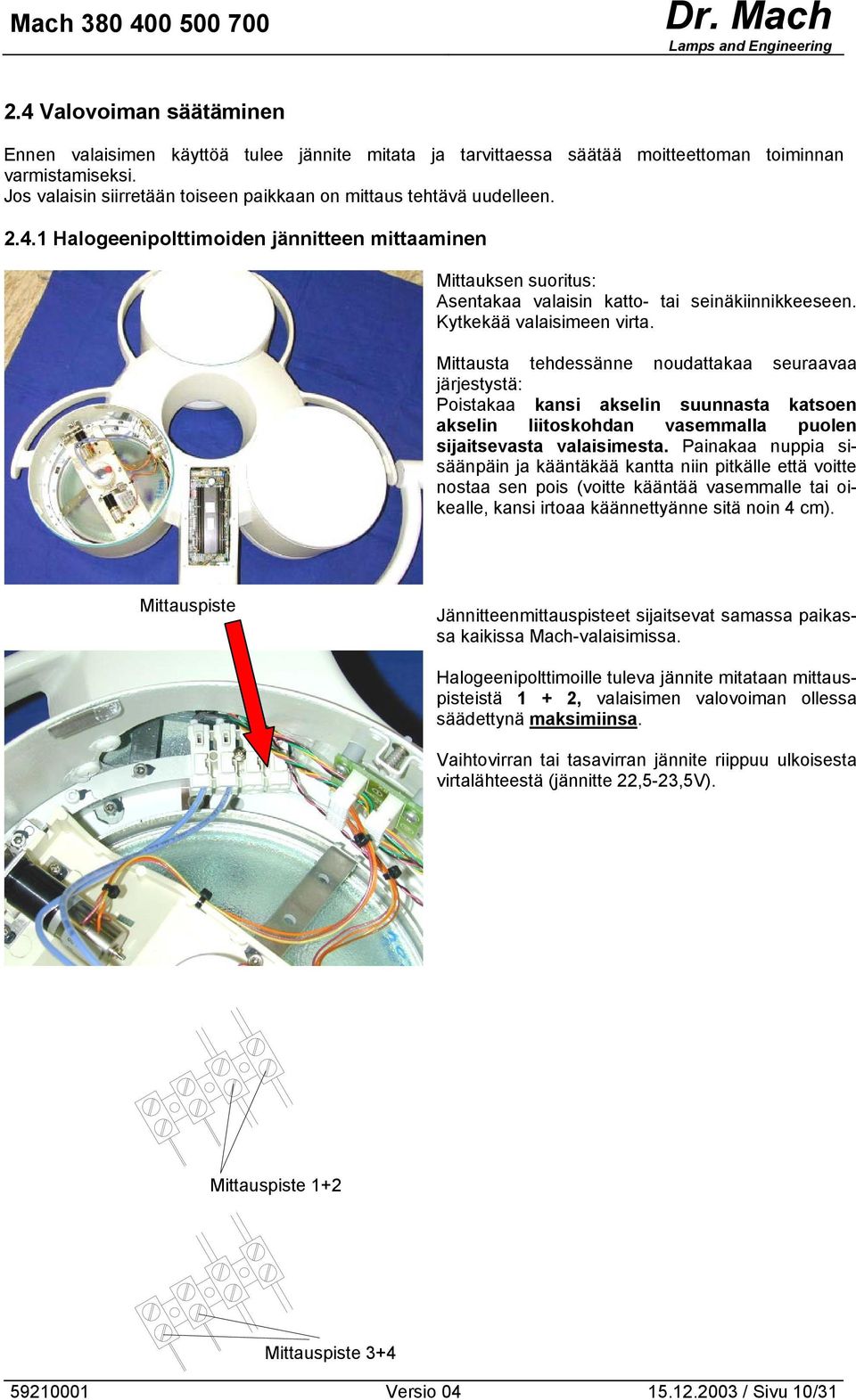

10 2.4 Valovoiman säätäminen Ennen valaisimen käyttöä tulee jännite mitata ja tarvittaessa säätää moitteettoman toiminnan varmistamiseksi. Jos valaisin siirretään toiseen paikkaan on mittaus tehtävä uudelleen Halogeenipolttimoiden jännitteen mittaaminen Mittauksen suoritus: Asentakaa valaisin katto- tai seinäkiinnikkeeseen. Kytkekää valaisimeen virta. Mittausta tehdessänne noudattakaa seuraavaa järjestystä: Poistakaa kansi akselin suunnasta katsoen akselin liitoskohdan vasemmalla puolen sijaitsevasta valaisimesta. Painakaa nuppia sisäänpäin ja kääntäkää kantta niin pitkälle että voitte nostaa sen pois (voitte kääntää vasemmalle tai oikealle, kansi irtoaa käännettyänne sitä noin 4 cm). Mittauspiste Jännitteenmittauspisteet sijaitsevat samassa paikassa kaikissa Mach-valaisimissa. Halogeenipolttimoille tuleva jännite mitataan mittauspisteistä 1 + 2, valaisimen valovoiman ollessa säädettynä maksimiinsa. Vaihtovirran tai tasavirran jännite riippuu ulkoisesta virtalähteestä (jännitte 22,5-23,5V). Mittauspiste 1+2 Mittauspiste Versio / Sivu 10/31

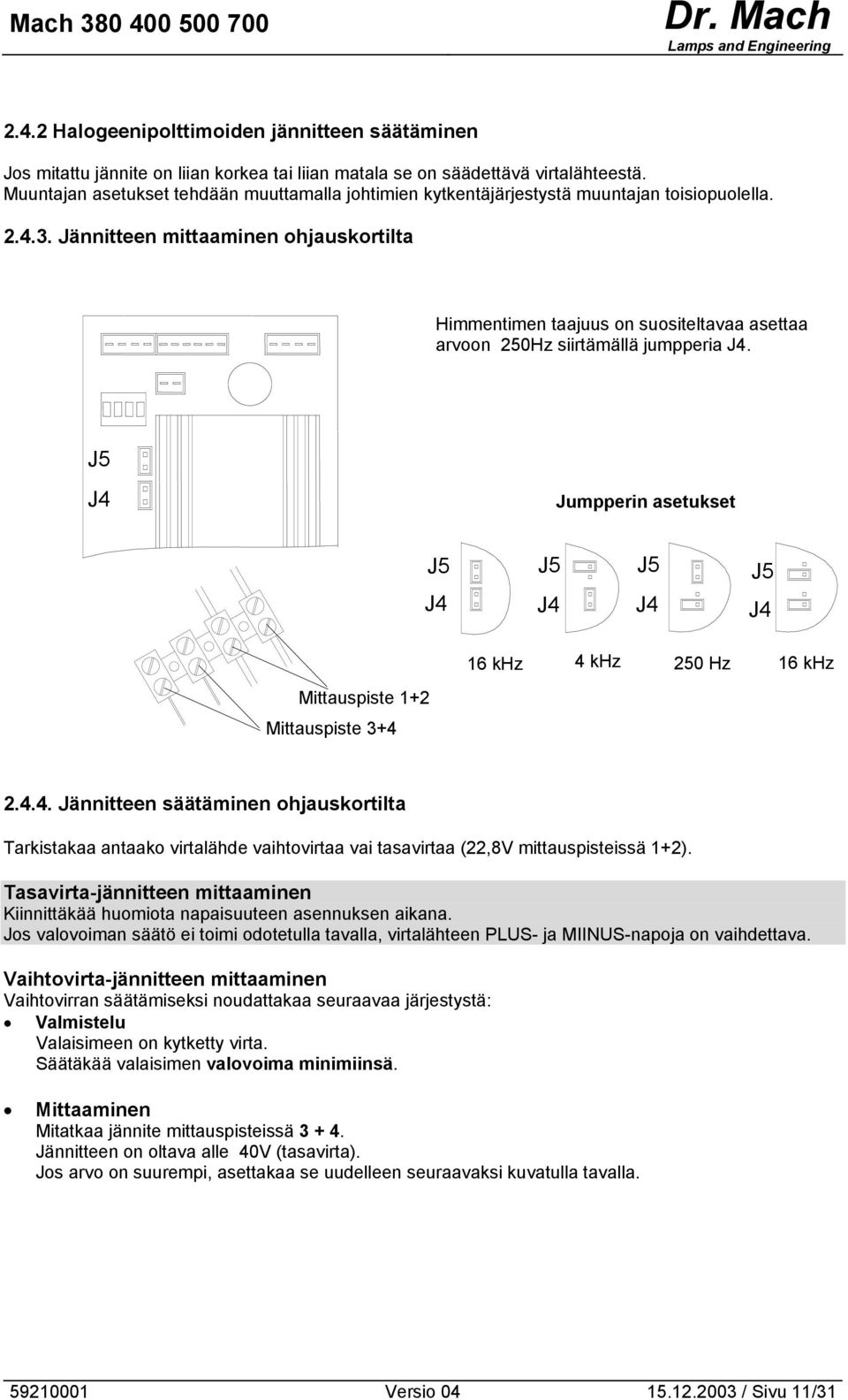

11 2.4.2 Halogeenipolttimoiden jännitteen säätäminen Jos mitattu jännite on liian korkea tai liian matala se on säädettävä virtalähteestä. Muuntajan asetukset tehdään muuttamalla johtimien kytkentäjärjestystä muuntajan toisiopuolella Jännitteen mittaaminen ohjauskortilta Himmentimen taajuus on suositeltavaa asettaa arvoon 250Hz siirtämällä jumpperia J4. J5 J4 Jumpperin asetukset J5 J4 J5 J4 J5 J4 J5 J4 Mittauspiste 1+2 Mittauspiste khz 4 khz 16 khz 250 Hz Jännitteen säätäminen ohjauskortilta Tarkistakaa antaako virtalähde vaihtovirtaa vai tasavirtaa (22,8V mittauspisteissä 1+2). Tasavirta-jännitteen mittaaminen Kiinnittäkää huomiota napaisuuteen asennuksen aikana. Jos valovoiman säätö ei toimi odotetulla tavalla, virtalähteen PLUS- ja MIINUS-napoja on vaihdettava. Vaihtovirta-jännitteen mittaaminen Vaihtovirran säätämiseksi noudattakaa seuraavaa järjestystä: Valmistelu Valaisimeen on kytketty virta. Säätäkää valaisimen valovoima minimiinsä. Mittaaminen Mitatkaa jännite mittauspisteissä Jännitteen on oltava alle 40V (tasavirta). Jos arvo on suurempi, asettakaa se uudelleen seuraavaksi kuvatulla tavalla Versio / Sivu 11/31

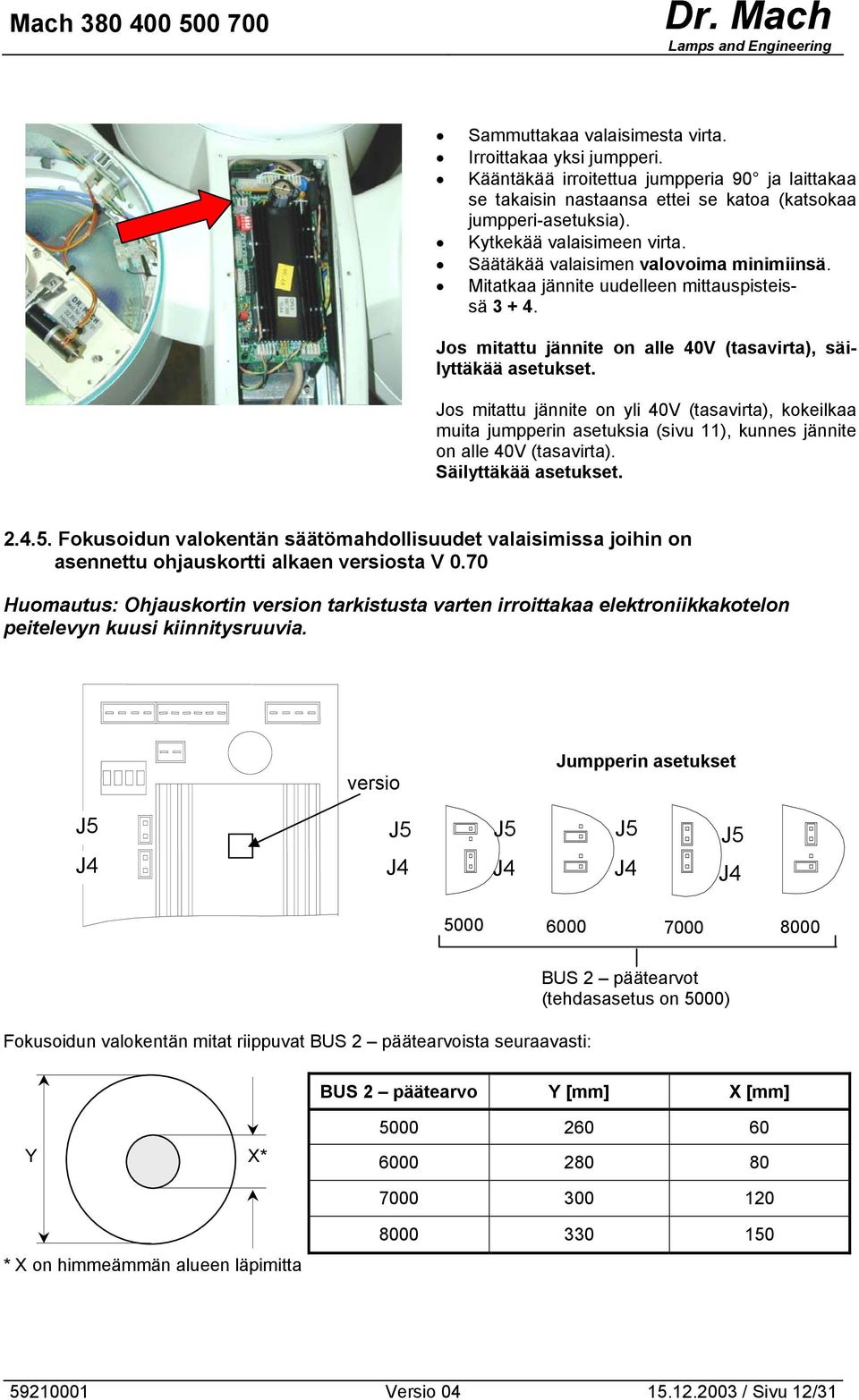

12 Sammuttakaa valaisimesta virta. Irroittakaa yksi jumpperi. Kääntäkää irroitettua jumpperia 90 ja laittakaa se takaisin nastaansa ettei se katoa (katsokaa jumpperi-asetuksia). Kytkekää valaisimeen virta. Säätäkää valaisimen valovoima minimiinsä. Mitatkaa jännite uudelleen mittauspisteissä Jos mitattu jännite on alle 40V (tasavirta), säilyttäkää asetukset. Jos mitattu jännite on yli 40V (tasavirta), kokeilkaa muita jumpperin asetuksia (sivu 11), kunnes jännite on alle 40V (tasavirta). Säilyttäkää asetukset Fokusoidun valokentän säätömahdollisuudet valaisimissa joihin on asennettu ohjauskortti alkaen versiosta V 0.70 Huomautus: Ohjauskortin version tarkistusta varten irroittakaa elektroniikkakotelon peitelevyn kuusi kiinnitysruuvia. versio Jumpperin asetukset J5 J4 J4 J4 J4 J5 J5 J5 J5 J Fokusoidun valokentän mitat riippuvat BUS 2 päätearvoista seuraavasti: BUS 2 päätearvot (tehdasasetus on 5000) BUS 2 päätearvo Y [mm] X [mm] Y X* * X on himmeämmän alueen läpimitta Versio / Sivu 12/31

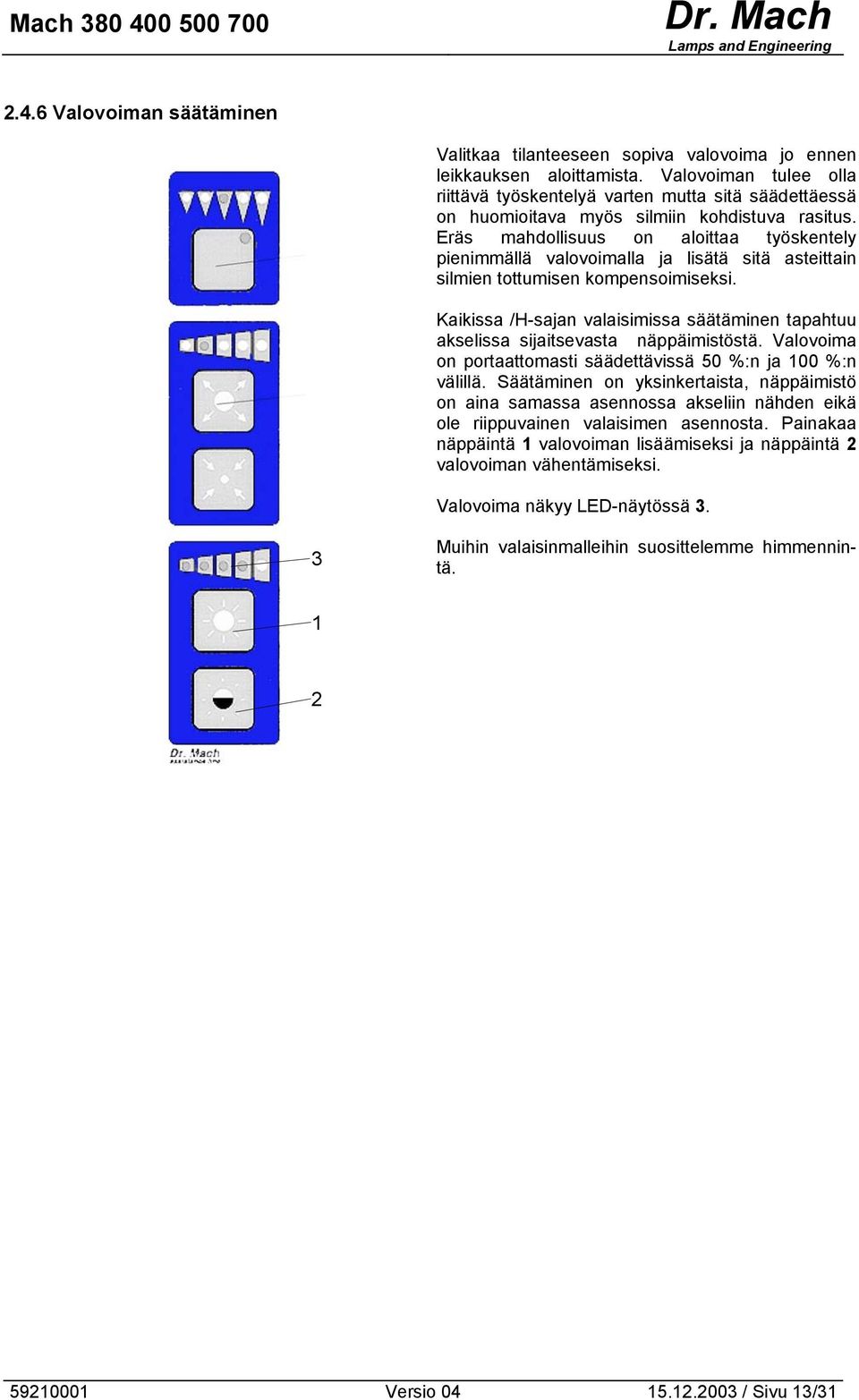

13 2.4.6 Valovoiman säätäminen Valitkaa tilanteeseen sopiva valovoima jo ennen leikkauksen aloittamista. Valovoiman tulee olla riittävä työskentelyä varten mutta sitä säädettäessä on huomioitava myös silmiin kohdistuva rasitus. Eräs mahdollisuus on aloittaa työskentely pienimmällä valovoimalla ja lisätä sitä asteittain silmien tottumisen kompensoimiseksi. Kaikissa /H-sajan valaisimissa säätäminen tapahtuu akselissa sijaitsevasta näppäimistöstä. Valovoima on portaattomasti säädettävissä 50 %:n ja 100 %:n välillä. Säätäminen on yksinkertaista, näppäimistö on aina samassa asennossa akseliin nähden eikä ole riippuvainen valaisimen asennosta. Painakaa näppäintä 1 valovoiman lisäämiseksi ja näppäintä 2 valovoiman vähentämiseksi. Valovoima näkyy LED-näytössä 3. 3 Muihin valaisinmalleihin suosittelemme himmennintä Versio / Sivu 13/31

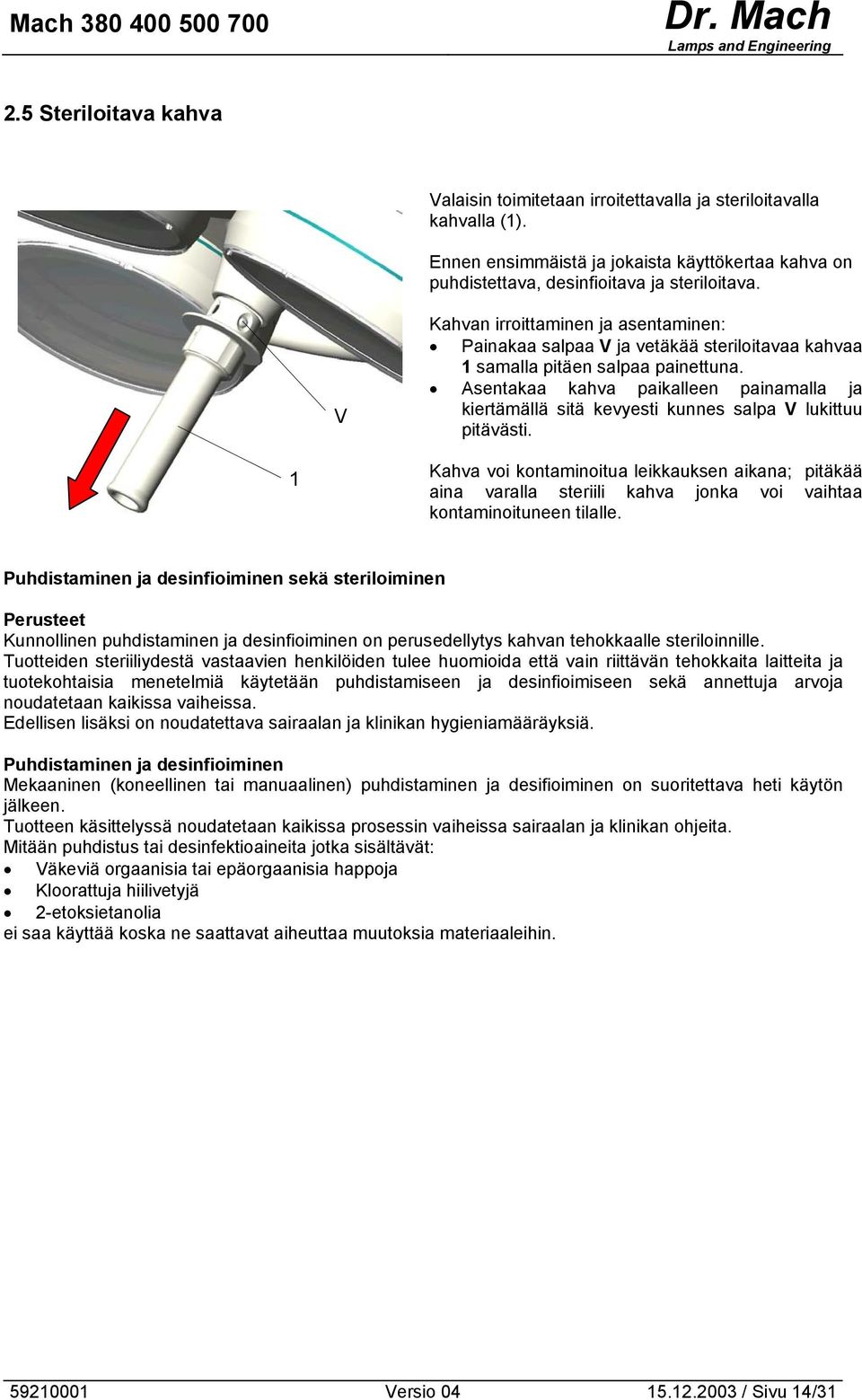

14 2.5 Steriloitava kahva Valaisin toimitetaan irroitettavalla ja steriloitavalla kahvalla (1). Ennen ensimmäistä ja jokaista käyttökertaa kahva on puhdistettava, desinfioitava ja steriloitava. V Kahvan irroittaminen ja asentaminen: Painakaa salpaa V ja vetäkää steriloitavaa kahvaa 1 samalla pitäen salpaa painettuna. Asentakaa kahva paikalleen painamalla ja kiertämällä sitä kevyesti kunnes salpa V lukittuu pitävästi. 1 Kahva voi kontaminoitua leikkauksen aikana; pitäkää aina varalla steriili kahva jonka voi vaihtaa kontaminoituneen tilalle. Puhdistaminen ja desinfioiminen sekä steriloiminen Perusteet Kunnollinen puhdistaminen ja desinfioiminen on perusedellytys kahvan tehokkaalle steriloinnille. Tuotteiden steriiliydestä vastaavien henkilöiden tulee huomioida että vain riittävän tehokkaita laitteita ja tuotekohtaisia menetelmiä käytetään puhdistamiseen ja desinfioimiseen sekä annettuja arvoja noudatetaan kaikissa vaiheissa. Edellisen lisäksi on noudatettava sairaalan ja klinikan hygieniamääräyksiä. Puhdistaminen ja desinfioiminen Mekaaninen (koneellinen tai manuaalinen) puhdistaminen ja desifioiminen on suoritettava heti käytön jälkeen. Tuotteen käsittelyssä noudatetaan kaikissa prosessin vaiheissa sairaalan ja klinikan ohjeita. Mitään puhdistus tai desinfektioaineita jotka sisältävät: Väkeviä orgaanisia tai epäorgaanisia happoja Kloorattuja hiilivetyjä 2-etoksietanolia ei saa käyttää koska ne saattavat aiheuttaa muutoksia materiaaleihin Versio / Sivu 14/31

15 Puhdistamista ja desinfiointia varten valaisimen valmistaja suosittelee seuraavia ohjeita: Työvaihe Vaihe 1 Esipesu, kylmä, C 45 Pesu, hapan, 35 C 120 Valumisaika 10 Huuhtelu, noin 80 C *10 Valumisaika *15 Huuhtelu, noin 80 C *15 Valumisaika 15 Vaihe 2 Pesu, emäksinen, 93 C 135 Valumisaika 10 Huuhtelu, hapan, 90 C 10 Valumisaika 15 Huuhtelu, 90 C 15 Valumisaika 15 Vaihe 3 Kuivaus, C 200 Vaihe 4 Kuivaus, C 200 Aika (sekuntia) * Ohjelmoitaessa desinfiointivaihetta (Pesuvaihe 2), huuhtelu- ja valumisaika-asetuksiin vaikuttavat muut samanaikaisesti pestävät tuotteet! Steriloiminen Vain puhdistettuja ja desinfioituja kahvoja saadaan steriloida. Kahvat sijoitetaan sopiviin sterilointipakkauksiin (kertakäyttöisiin, esimerkiksi kelmu-paperipusseihin normin-din EN 868/ISO for steam sterilisation-mukaisesti) ja steriloidaan. Käyttäkää vain höyrysterilointimenetelmää. Muut sterilointimenetelmät (esimerkiksi etyleenioksidi-, formaldehydi- tai matalassa lämpötilassa tapahtuva plasma-sterilointi) eivät ole sallittuja. Höyrysterilointi Normin-DIN EN 554/ISO mukaisesti Korkein sterilointilämpötila 134 C Kahvojen soveltuvuus sterilointia varten on testattu käyttäen osittain alipaineista menetelmää (Euroselectomat 666 by MMM Münchner Medizin Mechanik GmbH, sterilointilämpötila 134 C, aika 7 minuuttia). Käytettäessä muita sterilointimenetelmiä niiden soveltuvuus on testattava paikallisia laatuvaatimuksia noudattaen. Tarkastaminen ja kestävyys Kahvat on tarkastettava vaurioiden varalta ja tarvittaessa vaihdettava ennen kuin niitä käytetään uudelleen. Kahvoja voidaan puhdistaa, desinfioida, steriloida ja käyttää korkeintaan 1000 kertaa. Jos niitä käytetään yli 1000 kertaa se tapahtuu sairaalan ja klinikan vastuulla Versio / Sivu 15/31

16 2.6 Liikuttelu ja sijoittaminen Käyttäkää steriloitavaa kahvaa 2 tai käsikahvoja 1 valaisimen liikutteluun ja sijoittamiseen. Käyttäkää käsikahvaa valaisimen sijoittamiseen ennen leikkausta. 1 Käyttäkää steriloitavaa kahvaa sijoittamiseen leikkauksen aikana. Tämä kahva on irroitettavissa sterilointia varten. 2 Työskentelyetäisyys F valaisimille on 0,7m - 1,4m. Työskentelyetäisyys DF valaisimille on 0,6m - 1,5m. 0,7m (0,6m) 1,4m (1,5m) Kahta tai useampaa valaisinta voidaan käyttää laajojen leikkausalueiden tehokkaaseen valaisemiseen. Kahden erillisen leikkausalueen samanaikainen valaiseminen on myöskin mahdollista Versio / Sivu 16/31

17 3. Puhdistus 3.1 Kahva Steriloitava kahva 1 voidaan irroittaa ja steriloida korkeintaan 134 C-lämpötilassa. Kahva ei saa olla kosketuksissa muihin esineisiin steriloinnin aikana. Kahvan tulisi olla pystyasennossa steriloinnin ajan Valaisinkotelo, dispersiolinssi ja varret MACH-leikkausvalaisimissa on korkealaatuinen pinta joka voidaan puhdistaa tavanomaisia puhdistusaineita käyttäen. 2 Linssirakenne 2 on valmistettu korkealuokkaisesta muovista. Huomioikaa puhdistuksen aikana: - Linssirakennetta 2 ei saa milloinkaan pyyhkiä kuivalla tekstiilillä. - Käyttäkää desinfiointiaineita jotka sisältävät alkoholia korkeintaan 20%. Alkoholia 20 % Pyyhkikää linssirakenne 2 puhdistuksen jälkeen antistaattisella, nukkaamattomalla tekstiilillä Versio / Sivu 17/31

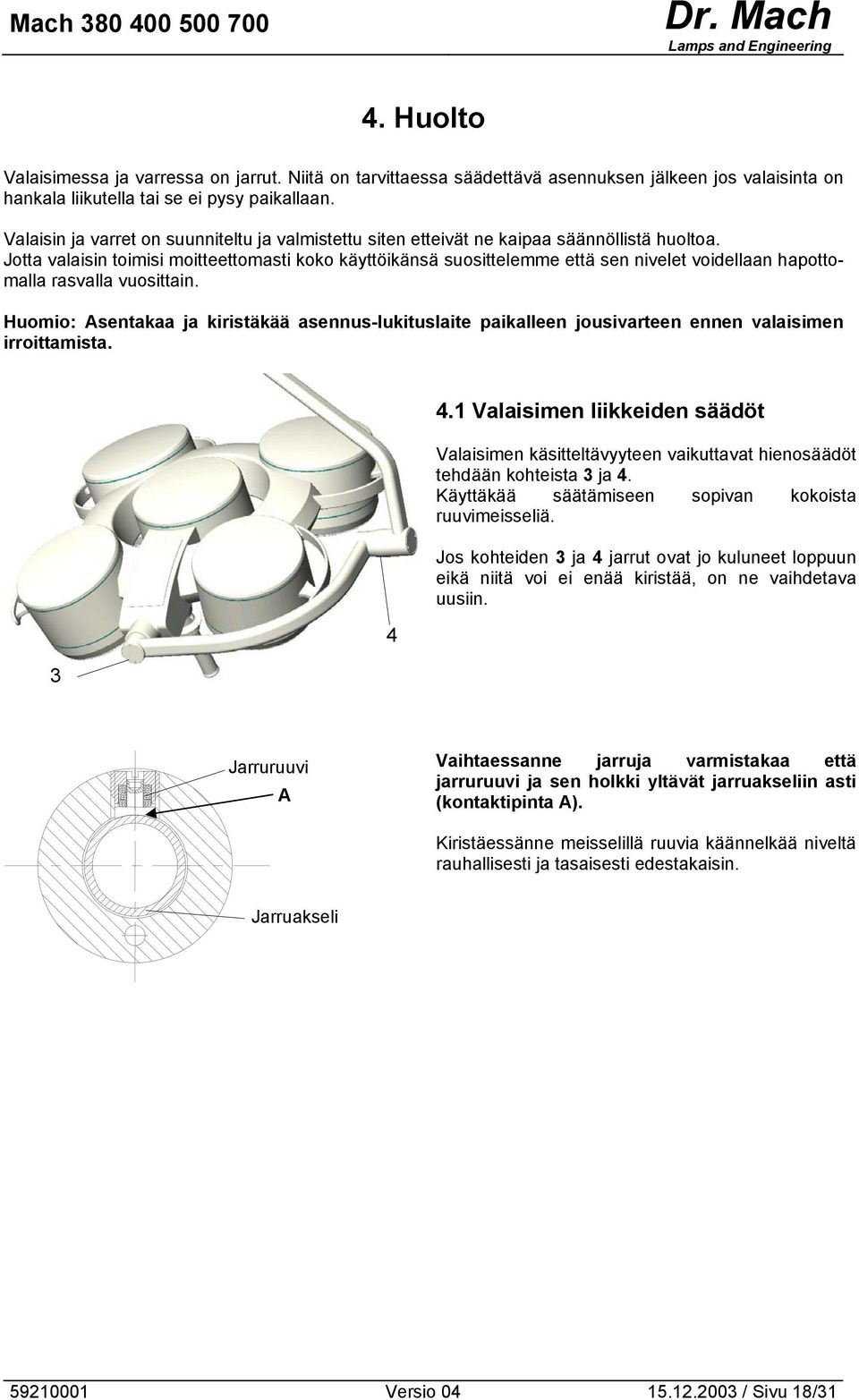

18 4. Huolto Valaisimessa ja varressa on jarrut. Niitä on tarvittaessa säädettävä asennuksen jälkeen jos valaisinta on hankala liikutella tai se ei pysy paikallaan. Valaisin ja varret on suunniteltu ja valmistettu siten etteivät ne kaipaa säännöllistä huoltoa. Jotta valaisin toimisi moitteettomasti koko käyttöikänsä suosittelemme että sen nivelet voidellaan hapottomalla rasvalla vuosittain. Huomio: Asentakaa ja kiristäkää asennus-lukituslaite paikalleen jousivarteen ennen valaisimen irroittamista Valaisimen liikkeiden säädöt Valaisimen käsitteltävyyteen vaikuttavat hienosäädöt tehdään kohteista 3 ja 4. Käyttäkää säätämiseen sopivan kokoista ruuvimeisseliä. Jos kohteiden 3 ja 4 jarrut ovat jo kuluneet loppuun eikä niitä voi ei enää kiristää, on ne vaihdetava uusiin. Jarruruuvi A Vaihtaessanne jarruja varmistakaa että jarruruuvi ja sen holkki yltävät jarruakseliin asti (kontaktipinta A). Kiristäessänne meisselillä ruuvia käännelkää niveltä rauhallisesti ja tasaisesti edestakaisin. Jarruakseli Versio / Sivu 18/31

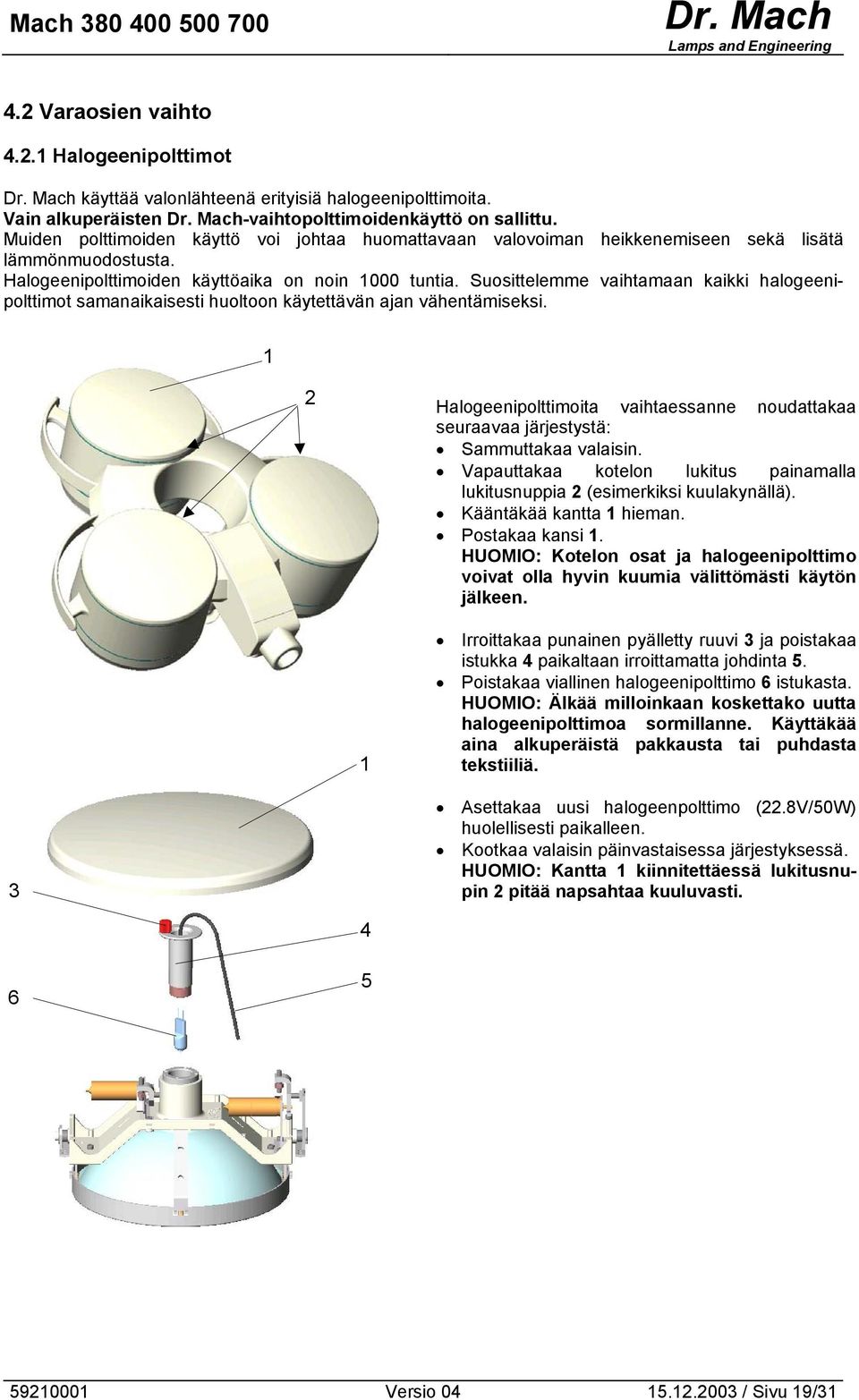

19 4.2 Varaosien vaihto Halogeenipolttimot käyttää valonlähteenä erityisiä halogeenipolttimoita. Vain alkuperäisten -vaihtopolttimoidenkäyttö on sallittu. Muiden polttimoiden käyttö voi johtaa huomattavaan valovoiman heikkenemiseen sekä lisätä lämmönmuodostusta. Halogeenipolttimoiden käyttöaika on noin 1000 tuntia. Suosittelemme vaihtamaan kaikki halogeenipolttimot samanaikaisesti huoltoon käytettävän ajan vähentämiseksi. 1 2 Halogeenipolttimoita vaihtaessanne noudattakaa seuraavaa järjestystä: Sammuttakaa valaisin. Vapauttakaa kotelon lukitus painamalla lukitusnuppia 2 (esimerkiksi kuulakynällä). Kääntäkää kantta 1 hieman. Postakaa kansi 1. HUOMIO: Kotelon osat ja halogeenipolttimo voivat olla hyvin kuumia välittömästi käytön jälkeen. 1 Irroittakaa punainen pyälletty ruuvi 3 ja poistakaa istukka 4 paikaltaan irroittamatta johdinta 5. Poistakaa viallinen halogeenipolttimo 6 istukasta. HUOMIO: Älkää milloinkaan koskettako uutta halogeenipolttimoa sormillanne. Käyttäkää aina alkuperäistä pakkausta tai puhdasta tekstiiliä. 3 Asettakaa uusi halogeenpolttimo (22.8V/50W) huolellisesti paikalleen. Kootkaa valaisin päinvastaisessa järjestyksessä. HUOMIO: Kantta 1 kiinnitettäessä lukitusnupin 2 pitää napsahtaa kuuluvasti Versio / Sivu 19/31

20 Dispersiolinssit Dispersiolinssi on valmistettu korkealuokkaisesta muovista. Jos linssi menettää optiset ominaisuutensa voi valovoima ja valaistuksen laatu heikentyä huomattavasti. Tällöin voi olla välttämätöntä vaihtaa dispersiolinssi. Dispersiolinssiä vaihtaessanne noudattakaa seuraavaa järjestystä: Sammuttakaa valaisin. Irroittakaa kansi 1 kohdassa kuvatulla tavalla. HUOMIO: Kotelon osat voivat olla hyvin kuumia välittömästi käytön jälkeen Avatkaa kolme ruuvia 2 kotelon 3 alaosassa kuusiokolomeisselillä (koko 2,5). HUOMIO: Pitäkää otteessanne kotelon 3 alaosaa estääksenne sen putoamisen ruuvien löysäämisen jälkeen. Irroittakaa alaosa kotelosta 3. Avatkaa kuusi lukitusruuvia 4 (kuusiokolo,koko 2) runko-osan 5 sisäpuoella ja irroittakaa dispersiolinssi 6 etupuolelta. Muutkin osat kotelon sisällä irtoavat avattaessa mainitut kuusi ruuvia ja ne on laitettava paikoilleen dispersiolinssin vaihdon jälkeen. Asettakaa dispersiolinssi aina pehmeälle, naarmuttamattomalle alustalle suojellaksenne sen pintaa. Laittakaa uusi dispersiolinssi paikalleen. Kootkaa valaisin päinvastaisessa järjestyksessä. HUOMIO: Varmistakaa ruuvit 2 kiinnityslakalla ja liimalla niin etteivät ne pääse avautumaan Versio / Sivu 20/31

21 5. Tietoja 5.1 Sähkötekniset tiedot Mach 380 Mach 400 Mach 500 Mach 700 Tehon tarve 162 W 216 W 269 W 365 W Jännite (vaihtovirta/tasavirta) 22,8 V 22,8 V 22,8 V 22,8 V Virran voimakkuus 7,1 A 9,5 A 11,8 A 16 A Taajuus 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz Suojaus Type B Type B Type B Type B Suojausluokka Ι Ι Ι Ι Standardi IEC Käyttöympäristö Käyttö Minimi Maksimi Lämpötila +10 C +40 C Suhteellinen kosteus 30 % 75 % Ilmanpaine 700 hpa 1060 hpa Kuljetus / varastointi Minimi Maksimi Lämpötila -10 C +50 C Suhteellinen kosteus 20 % 90 % ILmanpaine 700 hpa 1060 hpa 6. CE-merkintä Tuotteet Mach 380, Mach 400, Mach 500 ja Mach 700 täyttävät standardit 93/42/EEC for medical products of the European Community s Council. 7. Jätemateriaalin käsittely Valaisimet eivät sisällä haitallisia tai vaarallisia materiaaleja. Kun valaisin poistetaan käytöstä sen komponentit tulisi hävittää asianmukaisesti. Varmistakaa että materiaalit lajitellaan asianmukaisesti. Noudattakaa jätemateriaalin käsittelyssä seuraavia periaatteita: Sähköiset kytkentälevyt toimitetaan asianmukaiseen kierrätykseen. Valaisinkotelot toimitetaan hävitettäväksi asianmukaisesti. Muut komponentit hävitetään materiaalin edellyttämällä tavalla Versio / Sivu 21/31

22 8. Varaosat MACH (39) bzw (41) 45 MACH (39) bzw (41) Versio / Sivu 22/31

23 MACH (39) bzw (41) MACH (39) bzw (41) Versio / Sivu 23/31

24 MACH ,20, Versio / Sivu 24/31

25 Heijastinyksiköt DF Ulompi heijastinyksikkö, DF-malli F Ulompi heijastinyksikkö, F-malli FZ 21 Sisempi heijastinyksikkö, DF- ja F-malli (Mach 400, 500, 700) Versio / Sivu 25/31

26 Kohde Määrä Varaosaluettelo Kansi Cover 02 1 Peitelevy Covering plate - Mach Peitelevy Covering plate - Mach Peitelevy Covering plate - Mach Peitelevy Covering plate - Mach Peitelevyn kiinnitysruuvit Fixing screw for covering plate M2,5x6 DIN Steriloitava kahva Sterilisable handle Steriloitavan käsikahvan istukka Coupling for sterilisable handle Mach 400/500/700DF 37 1 Steriloitavan käsikahvan istukka Coupling for sterilisable handle Mach 380DF 10 1 Valaisinkotelo Lamp housing Mach Valaisinkotelo Lamp housing Mach Valaisinkotelo Lamp housing Mach Valaisinkotelo Lamp housing Mach Akseli Cardanic suspension Mach Akseli Cardanic suspension Mach Akseli Cardanic suspension Mach Akseli Cardanic suspension Mach Jarruruuvi M12, pitkä malli Brake screw M12, long version (39) Jarruruuvi M10, pitkä malli Brake screw M10, long version Jarruruuvi M12, lyhyt malli Brake screw M12, short version (41) Jarruruuvi M10, lyhyt malli Brake screw M10, short version ON/OFF- kytkin ON/OFF- switch 45 1 Näppäimistö OPLT Keypad OPLT Näppäimistökahva Keypad holder 47 3x2 4x2 5x2 7x2 Turkoosi tiivistysrengas Sealing ring turquoise Varaosa EDVNO Huomautus kaikki mallit all models DF: lyhyt malli F: short version DF: F: pitkä malli long version Helmik.1997 asti until Feb.1997 Marrask asti until Nov lisävaruste optional Versio / Sivu 26/31

27 Valaisimen sisäiset osat Ulompi heijastinyksikkö Duo-Focus DF-malli Reflector unit lateral Duo-Focus DF-model Ulompi heijastinyksikkö F/FH-malli Reflector unit lateral F/FH-model Sisempi heijastinyksikkö DF/DFH/F/FH-malli Reflector unit central DF/DFH/F/FH-Ausführung 22 3x4 4x4 5x4 7x4 Kiinitysruuvit M3x16 DIN 912 prikalla Fixing screw M3x16 DIN 912 with washer Halogeenipolttimo 22,8V 50W Halogen bulb 22,8V 50W Halogeenipolttimon istukka Socket for halogen bulb 25 3x1 4x1 5x1 7x1 Pyälletty ruuvi Knurled screw Himmennin Dimmer module PCB-kortti PCB-board Automaattisen fokusoinnin tunnistin Auto-Fokus sensor Askelmoottori Step gear motor Askelmoottori Step gear motor DF-malli DF-model F/FH-malli F/FH-model kaikki mallit Mach 400/500/700 all models Mach 400/500/ Tarkistakaa malli ja numero Check version and number Tarkistakaa malli ja numero Check version and number AF-malli AF-model Valokenttä Light field Fokusointi Focus Versio / Sivu 27/31

28 Kohde Määrä Kotelon alemmat osat Suodinlevy Filter disk 30 3x3 4x3 5x3 7x3 Jousi Spring 31 3x6 4x6 5x6 7x6 Ruuvi M3x10 DIN 912 lukitusprikalla Screw M3x10 DIN 912 with lock washer 32 3x6 4x6 5x6 7x6 Prikka Washer 33 3x6 4x6 5x6 7x6 Väliholkki Distance washer Kotelon alaosa Housing lower part Dispersiolinssi Dispersion lens 36 3x3 4x3 5x3 7x3 Ruuvi M3x6 ULF Screw M3x6 ULF Muuntaja Akryylimuovikotelo 300 VAmuuntajalle Acrylic glass box for transf. 300VA 40 Akryylimuovikotelo kahdelle muuntajalle Acrylic glass box for 2 transformers Varaosa EDVNO Huomautus Ei kuvaa Not shown Ei kuvaa Not shown Versio / Sivu 28/31

29 10. Liite Optiona toimitettavan 300VA-muuntajayksikön ensiöjännitteen asettaminen Muuntajan johdinpidikkeet 3 Kohde 1 Muuntajan maadoitusliitäntä 1 2 Kohde 2 Ensiöpuoli Kohde 3 Toisiopuoli Kytkekää muuntajan maadoitusjohdin. Käyttäkää muuntajan maadoitukseen muuntajan levyssä kohteessa 1 olevaa maadoitusliitäntää. Katsokaa myös asennusohjeen Ceiling and wall attachment no / edition 03 ohjeita sivulla 22/41. Yhteenveto ensiöjännitteen asetusvaihtoehdoista 115V- asetus 132V- asetus Versio / Sivu 29/31
