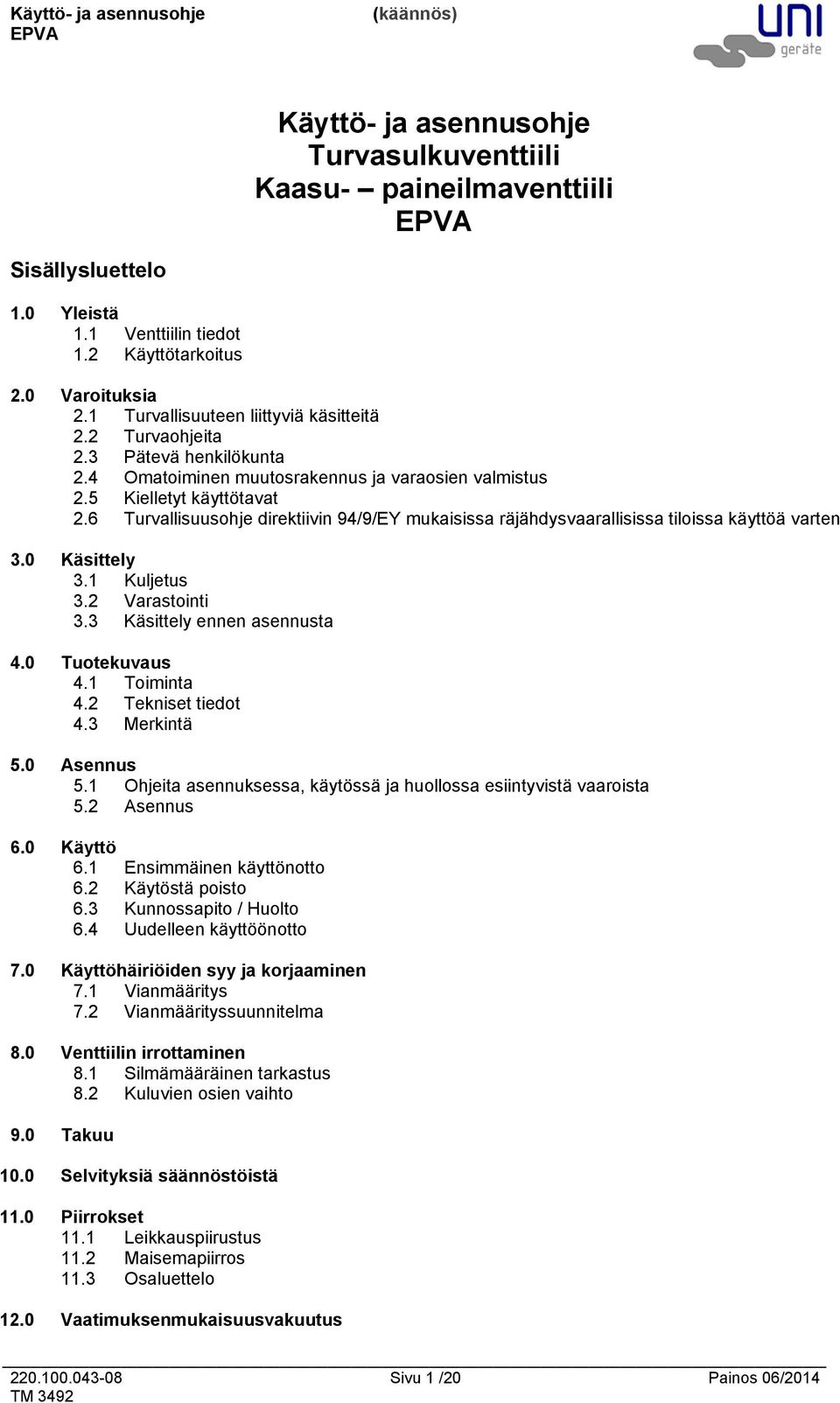

1 Käyttö ja asennusohje Turvasulkuventtiili Kaasu paineilmaventtiili Sisällysluettelo 1.0 Yleistä 1.1 Venttiilin tiedot 1.2 Käyttötarkoitus 2.0 Varoituksia 2.1 Turvallisuuteen liittyviä käsitteitä 2.2 Turvaohjeita 2.3 Pätevä henkilökunta 2.4 Omatoiminen muutosrakennus ja varaosien valmistus 2.5 Kielletyt käyttötavat 2.6 Turvallisuusohje direktiivin 94/9/EY mukaisissa räjähdysvaarallisissa tiloissa käyttöä varten 3.0 Käsittely 3.1 Kuljetus 3.2 Varastointi 3.3 Käsittely ennen asennusta 4.0 Tuotekuvaus 4.1 Toiminta 4.2 Tekniset tiedot 4.3 Merkintä 5.0 Asennus 5.1 Ohjeita asennuksessa, käytössä ja huollossa esiintyvistä vaaroista 5.2 Asennus 6.0 Käyttö 6.1 Ensimmäinen käyttönotto 6.2 Käytöstä poisto 6.3 Kunnossapito / Huolto 6.4 Uudelleen käyttöönotto 7.0 Käyttöhäiriöiden syy ja korjaaminen 7.1 Vianmääritys 7.2 Vianmäärityssuunnitelma 8.0 Venttiilin irrottaminen 8.1 Silmämääräinen tarkastus 8.2 Kuluvien osien vaihto 9.0 Takuu 10.0 Selvityksiä säännöstöistä 11.0 Piirrokset 11.1 Leikkauspiirustus 11.2 Maisemapiirros 11.3 Osaluettelo 12.0 Vaatimuksenmukaisuusvakuutus Sivu 1 /20 Painos 06/2014

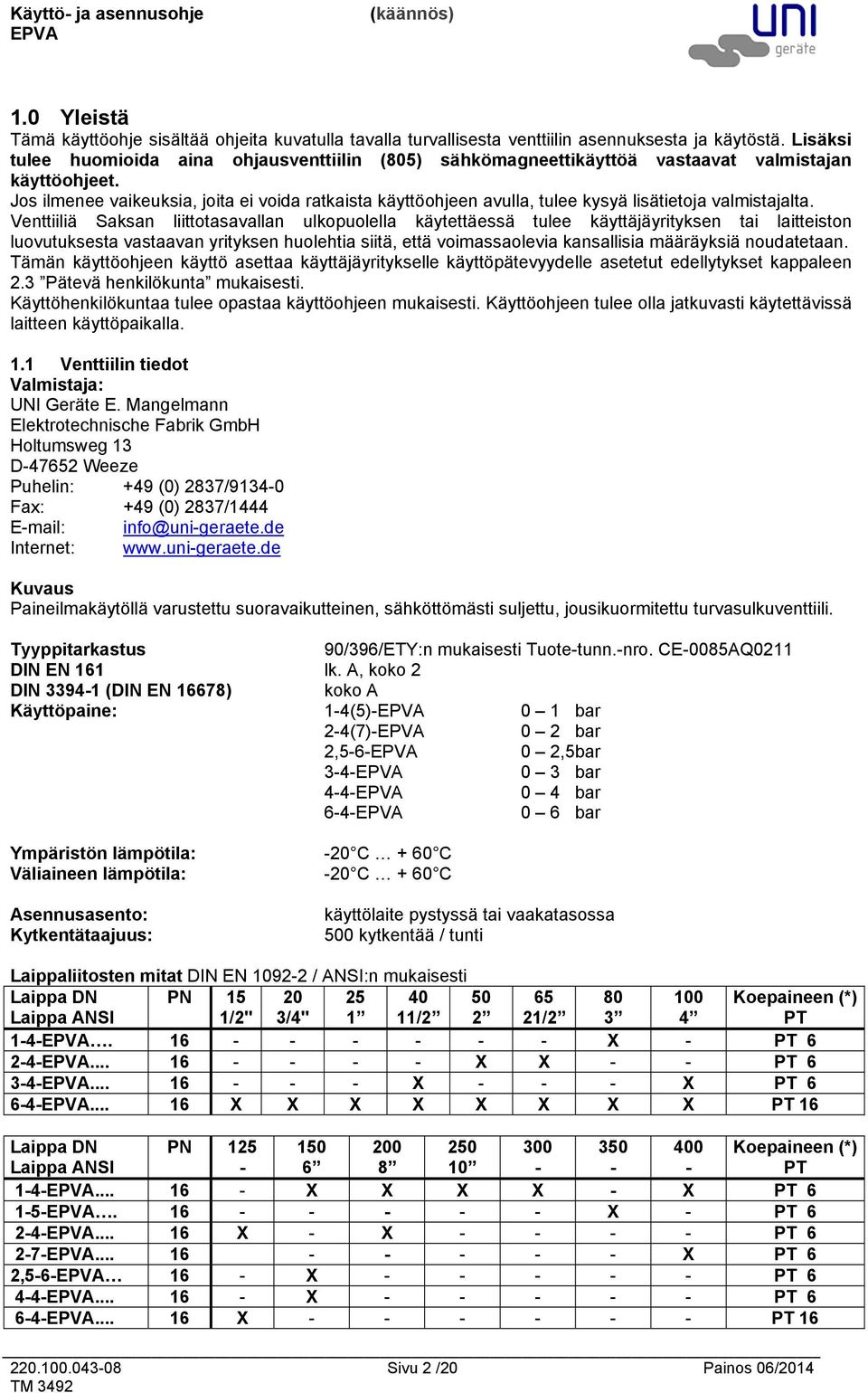

2 1.0 Yleistä Tämä käyttöohje sisältää ohjeita kuvatulla tavalla turvallisesta venttiilin asennuksesta ja käytöstä. Lisäksi tulee huomioida aina ohjausventtiilin (805) sähkömagneettikäyttöä vastaavat valmistajan käyttöohjeet. Jos ilmenee vaikeuksia, joita ei voida ratkaista käyttöohjeen avulla, tulee kysyä lisätietoja valmistajalta. Venttiiliä Saksan liittotasavallan ulkopuolella käytettäessä tulee käyttäjäyrityksen tai laitteiston luovutuksesta vastaavan yrityksen huolehtia siitä, että voimassaolevia kansallisia määräyksiä noudatetaan. Tämän käyttöohjeen käyttö asettaa käyttäjäyritykselle käyttöpätevyydelle asetetut edellytykset kappaleen 2.3 Pätevä henkilökunta mukaisesti. Käyttöhenkilökuntaa tulee opastaa käyttöohjeen mukaisesti. Käyttöohjeen tulee olla jatkuvasti käytettävissä laitteen käyttöpaikalla. 1.1 Venttiilin tiedot Valmistaja: UNI Geräte E. Mangelmann Elektrotechnische Fabrik GmbH Holtumsweg 13 D47652 Weeze Puhelin: +49 (0) 2837/91340 Fax: +49 (0) 2837/ Internet: Kuvaus Paineilmakäytöllä varustettu suoravaikutteinen, sähköttömästi suljettu, jousikuormitettu turvasulkuventtiili. Tyyppitarkastus 90/396/ETY:n mukaisesti Tuotetunn.nro. CE0085AQ0211 DIN EN 161 lk. A, koko 2 DIN (DIN EN 16678) koko A Käyttöpaine: 14(5) 0 1 bar 24(7) 0 2 bar 2,56 0 2,5bar bar bar bar Ympäristön lämpötila: 20 C + 60 C Väliaineen lämpötila: 20 C + 60 C Asennusasento: Kytkentätaajuus: käyttölaite pystyssä tai vaakatasossa 500 kytkentää / tunti Laippaliitosten mitat DIN EN / ANSI:n mukaisesti Laippa DN Laippa ANSI PN 15 1/2" 20 3/4" / / Koepaineen (*) PT X PT X X PT X X PT X X X X X X X X PT 16 Laippa DN Laippa ANSI PN Koepaineen (*) PT X X X X X PT X PT X X PT X PT 6 2,56 16 X PT X PT X PT Sivu 2 /20 Painos 06/2014

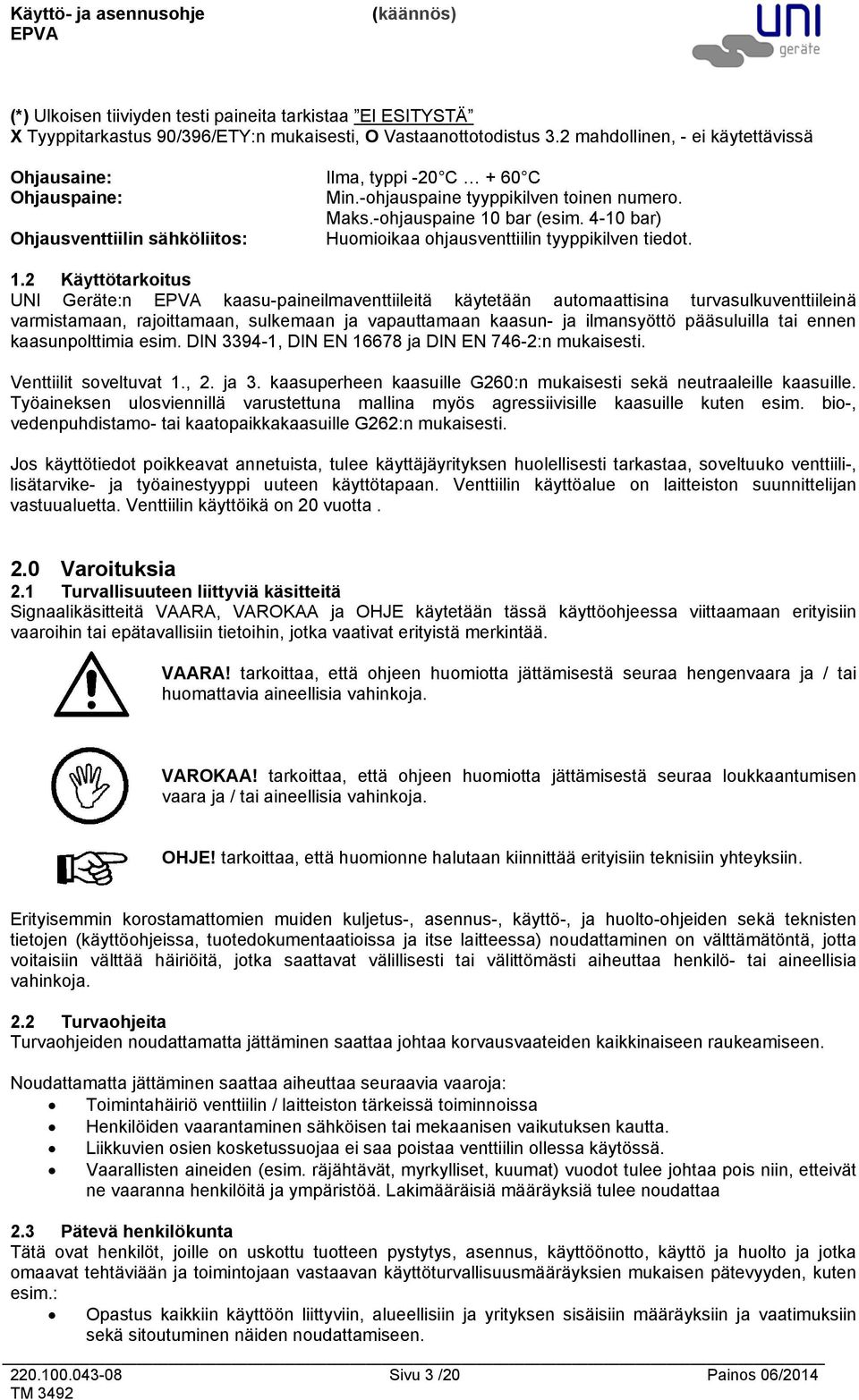

3 (*) Ulkoisen tiiviyden testi paineita tarkistaa EI ESITYSTÄ X Tyyppitarkastus 90/396/ETY:n mukaisesti, O Vastaanottotodistus 3.2 mahdollinen, ei käytettävissä Ohjausaine: Ilma, typpi 20 C + 60 C Ohjauspaine: Min.ohjauspaine tyyppikilven toinen numero. Maks.ohjauspaine 10 bar (esim. 410 bar) Ohjausventtiilin sähköliitos: Huomioikaa ohjausventtiilin tyyppikilven tiedot. 1.2 Käyttötarkoitus UNI Geräte:n kaasupaineilmaventtiileitä käytetään automaattisina turvasulkuventtiileinä varmistamaan, rajoittamaan, sulkemaan ja vapauttamaan kaasun ja ilmansyöttö pääsuluilla tai ennen kaasunpolttimia esim. DIN 33941, DIN EN ja DIN EN 7462:n mukaisesti. Venttiilit soveltuvat 1., 2. ja 3. kaasuperheen kaasuille G260:n mukaisesti sekä neutraaleille kaasuille. Työaineksen ulosviennillä varustettuna mallina myös agressiivisille kaasuille kuten esim. bio, vedenpuhdistamo tai kaatopaikkakaasuille G262:n mukaisesti. Jos käyttötiedot poikkeavat annetuista, tulee käyttäjäyrityksen huolellisesti tarkastaa, soveltuuko venttiili, lisätarvike ja työainestyyppi uuteen käyttötapaan. Venttiilin käyttöalue on laitteiston suunnittelijan vastuualuetta. Venttiilin käyttöikä on 20 vuotta. 2.0 Varoituksia 2.1 Turvallisuuteen liittyviä käsitteitä Signaalikäsitteitä VAARA, VAROKAA ja OHJE käytetään tässä käyttöohjeessa viittaamaan erityisiin vaaroihin tai epätavallisiin tietoihin, jotka vaativat erityistä merkintää. VAARA! tarkoittaa, että ohjeen huomiotta jättämisestä seuraa hengenvaara ja / tai huomattavia aineellisia vahinkoja. VAROKAA! tarkoittaa, että ohjeen huomiotta jättämisestä seuraa loukkaantumisen vaara ja / tai aineellisia vahinkoja. OHJE! tarkoittaa, että huomionne halutaan kiinnittää erityisiin teknisiin yhteyksiin. Erityisemmin korostamattomien muiden kuljetus, asennus, käyttö, ja huoltoohjeiden sekä teknisten tietojen (käyttöohjeissa, tuotedokumentaatioissa ja itse laitteessa) noudattaminen on välttämätöntä, jotta voitaisiin välttää häiriöitä, jotka saattavat välillisesti tai välittömästi aiheuttaa henkilö tai aineellisia vahinkoja. 2.2 Turvaohjeita Turvaohjeiden noudattamatta jättäminen saattaa johtaa korvausvaateiden kaikkinaiseen raukeamiseen. Noudattamatta jättäminen saattaa aiheuttaa seuraavia vaaroja: Toimintahäiriö venttiilin / laitteiston tärkeissä toiminnoissa Henkilöiden vaarantaminen sähköisen tai mekaanisen vaikutuksen kautta. Liikkuvien osien kosketussuojaa ei saa poistaa venttiilin ollessa käytössä. Vaarallisten aineiden (esim. räjähtävät, myrkylliset, kuumat) vuodot tulee johtaa pois niin, etteivät ne vaaranna henkilöitä ja ympäristöä. Lakimääräisiä määräyksiä tulee noudattaa 2.3 Pätevä henkilökunta Tätä ovat henkilöt, joille on uskottu tuotteen pystytys, asennus, käyttöönotto, käyttö ja huolto ja jotka omaavat tehtäviään ja toimintojaan vastaavan käyttöturvallisuusmääräyksien mukaisen pätevyyden, kuten esim.: Opastus kaikkiin käyttöön liittyviin, alueellisiin ja yrityksen sisäisiin määräyksiin ja vaatimuksiin sekä sitoutuminen näiden noudattamiseen Sivu 3 /20 Painos 06/2014

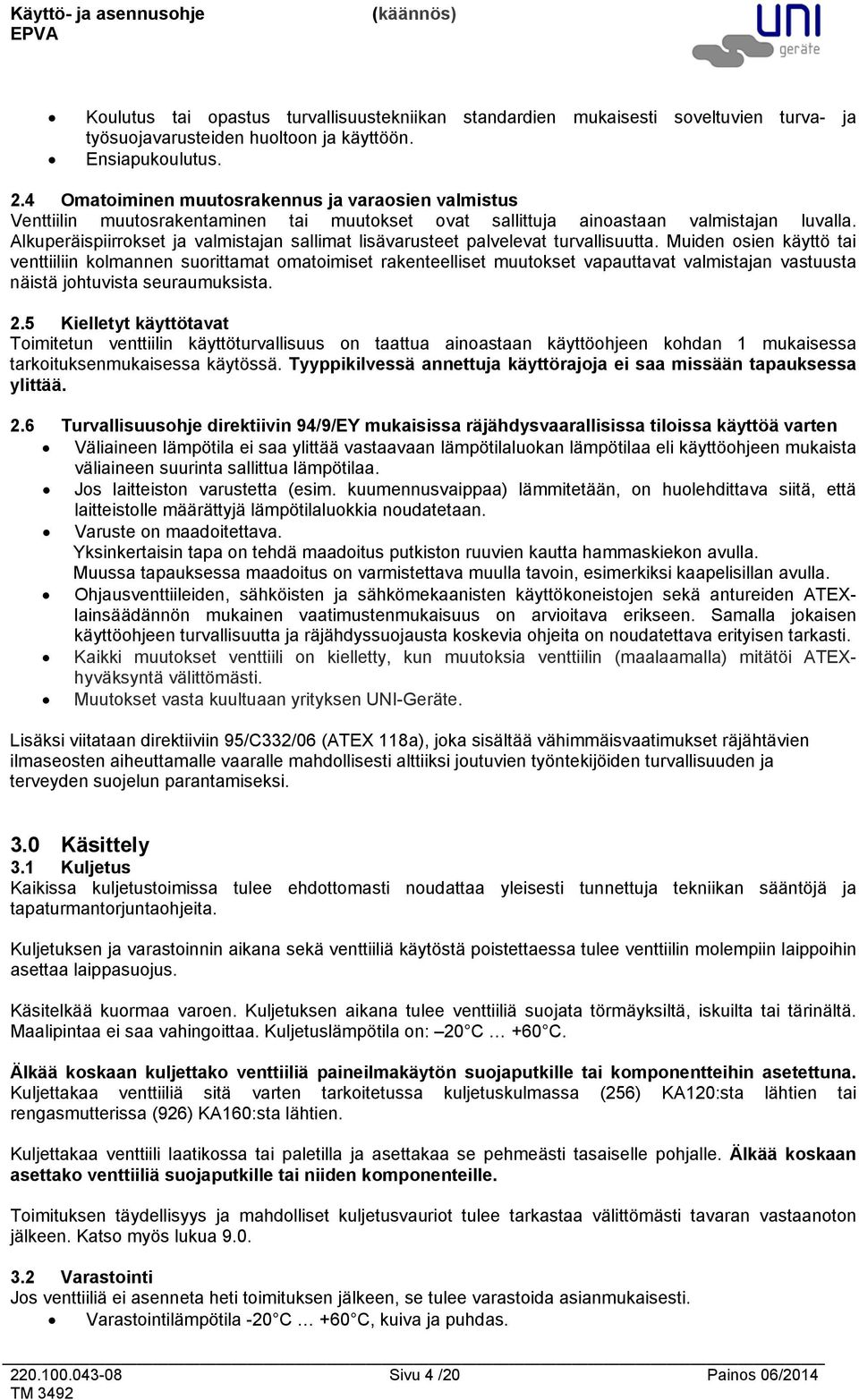

4 Koulutus tai opastus turvallisuustekniikan standardien mukaisesti soveltuvien turva ja työsuojavarusteiden huoltoon ja käyttöön. Ensiapukoulutus. 2.4 Omatoiminen muutosrakennus ja varaosien valmistus Venttiilin muutosrakentaminen tai muutokset ovat sallittuja ainoastaan valmistajan luvalla. Alkuperäispiirrokset ja valmistajan sallimat lisävarusteet palvelevat turvallisuutta. Muiden osien käyttö tai venttiiliin kolmannen suorittamat omatoimiset rakenteelliset muutokset vapauttavat valmistajan vastuusta näistä johtuvista seuraumuksista. 2.5 Kielletyt käyttötavat Toimitetun venttiilin käyttöturvallisuus on taattua ainoastaan käyttöohjeen kohdan 1 mukaisessa tarkoituksenmukaisessa käytössä. Tyyppikilvessä annettuja käyttörajoja ei saa missään tapauksessa ylittää. 2.6 Turvallisuusohje direktiivin 94/9/EY mukaisissa räjähdysvaarallisissa tiloissa käyttöä varten Väliaineen lämpötila ei saa ylittää vastaavaan lämpötilaluokan lämpötilaa eli käyttöohjeen mukaista väliaineen suurinta sallittua lämpötilaa. Jos laitteiston varustetta (esim. kuumennusvaippaa) lämmitetään, on huolehdittava siitä, että laitteistolle määrättyjä lämpötilaluokkia noudatetaan. Varuste on maadoitettava. Yksinkertaisin tapa on tehdä maadoitus putkiston ruuvien kautta hammaskiekon avulla. Muussa tapauksessa maadoitus on varmistettava muulla tavoin, esimerkiksi kaapelisillan avulla. Ohjausventtiileiden, sähköisten ja sähkömekaanisten käyttökoneistojen sekä antureiden ATEXlainsäädännön mukainen vaatimustenmukaisuus on arvioitava erikseen. Samalla jokaisen käyttöohjeen turvallisuutta ja räjähdyssuojausta koskevia ohjeita on noudatettava erityisen tarkasti. Kaikki muutokset venttiili on kielletty, kun muutoksia venttiilin (maalaamalla) mitätöi ATEXhyväksyntä välittömästi. Muutokset vasta kuultuaan yrityksen UNIGeräte. Lisäksi viitataan direktiiviin 95/C332/06 (ATEX 118a), joka sisältää vähimmäisvaatimukset räjähtävien ilmaseosten aiheuttamalle vaaralle mahdollisesti alttiiksi joutuvien työntekijöiden turvallisuuden ja terveyden suojelun parantamiseksi. 3.0 Käsittely 3.1 Kuljetus Kaikissa kuljetustoimissa tulee ehdottomasti noudattaa yleisesti tunnettuja tekniikan sääntöjä ja tapaturmantorjuntaohjeita. Kuljetuksen ja varastoinnin aikana sekä venttiiliä käytöstä poistettaessa tulee venttiilin molempiin laippoihin asettaa laippasuojus. Käsitelkää kuormaa varoen. Kuljetuksen aikana tulee venttiiliä suojata törmäyksiltä, iskuilta tai tärinältä. Maalipintaa ei saa vahingoittaa. Kuljetuslämpötila on: 20 C +60 C. Älkää koskaan kuljettako venttiiliä paineilmakäytön suojaputkille tai komponentteihin asetettuna. Kuljettakaa venttiiliä sitä varten tarkoitetussa kuljetuskulmassa (256) KA120:sta lähtien tai rengasmutterissa (926) KA160:sta lähtien. Kuljettakaa venttiili laatikossa tai paletilla ja asettakaa se pehmeästi tasaiselle pohjalle. Älkää koskaan asettako venttiiliä suojaputkille tai niiden komponenteille. Toimituksen täydellisyys ja mahdolliset kuljetusvauriot tulee tarkastaa välittömästi tavaran vastaanoton jälkeen. Katso myös lukua Varastointi Jos venttiiliä ei asenneta heti toimituksen jälkeen, se tulee varastoida asianmukaisesti. Varastointilämpötila 20 C +60 C, kuiva ja puhdas Sivu 4 /20 Painos 06/2014

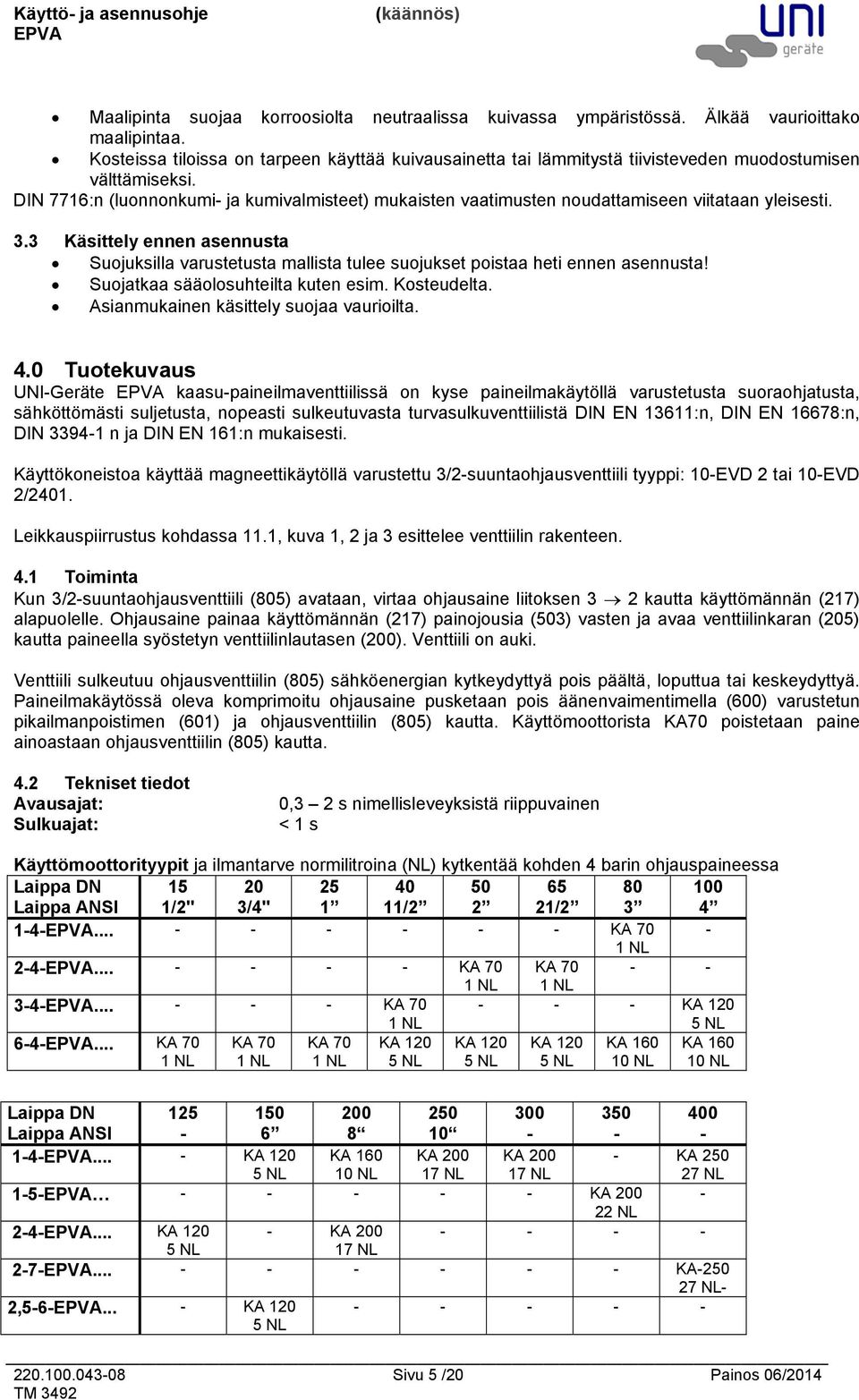

5 Maalipinta suojaa korroosiolta neutraalissa kuivassa ympäristössä. Älkää vaurioittako maalipintaa. Kosteissa tiloissa on tarpeen käyttää kuivausainetta tai lämmitystä tiivisteveden muodostumisen välttämiseksi. DIN 7716:n (luonnonkumi ja kumivalmisteet) mukaisten vaatimusten noudattamiseen viitataan yleisesti. 3.3 Käsittely ennen asennusta Suojuksilla varustetusta mallista tulee suojukset poistaa heti ennen asennusta! Suojatkaa sääolosuhteilta kuten esim. Kosteudelta. Asianmukainen käsittely suojaa vaurioilta. 4.0 Tuotekuvaus UNIGeräte kaasupaineilmaventtiilissä on kyse paineilmakäytöllä varustetusta suoraohjatusta, sähköttömästi suljetusta, nopeasti sulkeutuvasta turvasulkuventtiilistä DIN EN 13611:n, DIN EN 16678:n, DIN n ja DIN EN 161:n mukaisesti. Käyttökoneistoa käyttää magneettikäytöllä varustettu 3/2suuntaohjausventtiili tyyppi: 10EVD 2 tai 10EVD 2/2401. Leikkauspiirrustus kohdassa 11.1, kuva 1, 2 ja 3 esittelee venttiilin rakenteen. 4.1 Toiminta Kun 3/2suuntaohjausventtiili (805) avataan, virtaa ohjausaine liitoksen 3 2 kautta käyttömännän (217) alapuolelle. Ohjausaine painaa käyttömännän (217) painojousia (503) vasten ja avaa venttiilinkaran (205) kautta paineella syöstetyn venttiilinlautasen (200). Venttiili on auki. Venttiili sulkeutuu ohjausventtiilin (805) sähköenergian kytkeydyttyä pois päältä, loputtua tai keskeydyttyä. Paineilmakäytössä oleva komprimoitu ohjausaine pusketaan pois äänenvaimentimella (600) varustetun pikailmanpoistimen (601) ja ohjausventtiilin (805) kautta. Käyttömoottorista KA70 poistetaan paine ainoastaan ohjausventtiilin (805) kautta. 4.2 Tekniset tiedot Avausajat: Sulkuajat: 0,3 2 s nimellisleveyksistä riippuvainen < 1 s Käyttömoottorityypit ja ilmantarve normilitroina (NL) kytkentää kohden 4 barin ohjauspaineessa Laippa DN Laippa ANSI 15 1/2" 20 3/4" / / KA 70 1 NL KA 70 KA 70 1 NL 1 NL KA 70 1 NL KA NL KA 70 1 NL KA 70 1 NL KA 70 1 NL KA NL KA NL KA NL KA NL KA NL Laippa DN Laippa ANSI KA NL KA NL KA NL KA NL KA NL 15 KA NL KA 120 KA NL 17 NL KA NL 2,56... KA NL Sivu 5 /20 Painos 06/2014

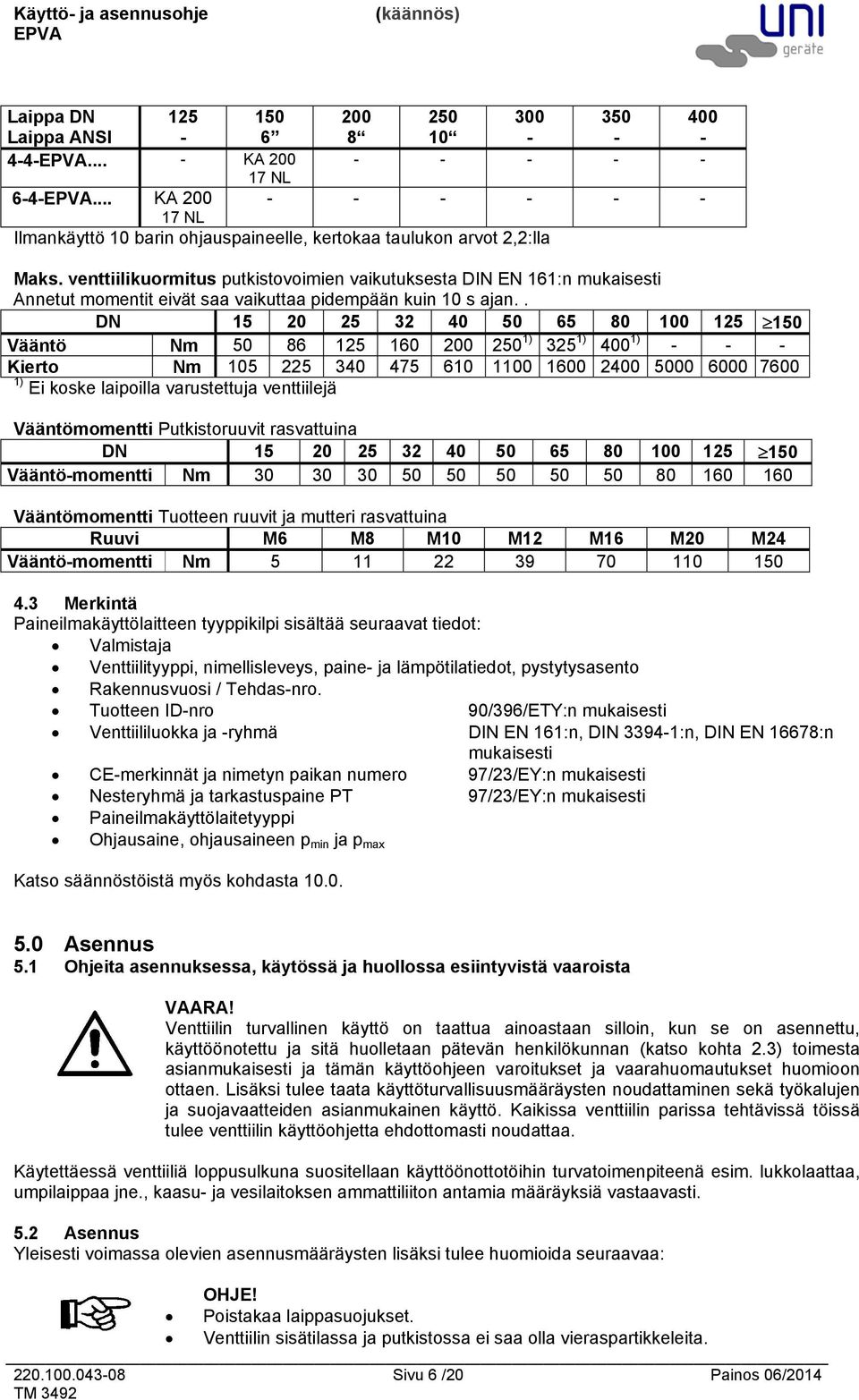

6 Laippa DN Laippa ANSI KA NL KA NL Ilmankäyttö 10 barin ohjauspaineelle, kertokaa taulukon arvot 2,2:lla Maks. venttiilikuormitus putkistovoimien vaikutuksesta DIN EN 161:n mukaisesti Annetut momentit eivät saa vaikuttaa pidempään kuin 10 s ajan.. DN Vääntö Nm ) 325 1) 400 1) Kierto Nm ) Ei koske laipoilla varustettuja venttiilejä Vääntömomentti Putkistoruuvit rasvattuina DN Vääntömomentti Nm Vääntömomentti Tuotteen ruuvit ja mutteri rasvattuina Ruuvi M6 M8 M10 M12 M16 M20 M24 Vääntömomentti Nm Merkintä Paineilmakäyttölaitteen tyyppikilpi sisältää seuraavat tiedot: Valmistaja Venttiilityyppi, nimellisleveys, paine ja lämpötilatiedot, pystytysasento Rakennusvuosi / Tehdasnro. Tuotteen IDnro 90/396/ETY:n mukaisesti Venttiililuokka ja ryhmä DIN EN 161:n, DIN 33941:n, DIN EN 16678:n mukaisesti CEmerkinnät ja nimetyn paikan numero 97/23/EY:n mukaisesti Nesteryhmä ja tarkastuspaine PT 97/23/EY:n mukaisesti Paineilmakäyttölaitetyyppi Ohjausaine, ohjausaineen p min ja p max Katso säännöstöistä myös kohdasta Asennus 5.1 Ohjeita asennuksessa, käytössä ja huollossa esiintyvistä vaaroista VAARA! Venttiilin turvallinen käyttö on taattua ainoastaan silloin, kun se on asennettu, käyttöönotettu ja sitä huolletaan pätevän henkilökunnan (katso kohta 2.3) toimesta asianmukaisesti ja tämän käyttöohjeen varoitukset ja vaarahuomautukset huomioon ottaen. Lisäksi tulee taata käyttöturvallisuusmääräysten noudattaminen sekä työkalujen ja suojavaatteiden asianmukainen käyttö. Kaikissa venttiilin parissa tehtävissä töissä tulee venttiilin käyttöohjetta ehdottomasti noudattaa. Käytettäessä venttiiliä loppusulkuna suositellaan käyttöönottotöihin turvatoimenpiteenä esim. lukkolaattaa, umpilaippaa jne., kaasu ja vesilaitoksen ammattiliiton antamia määräyksiä vastaavasti. 5.2 Asennus Yleisesti voimassa olevien asennusmääräysten lisäksi tulee huomioida seuraavaa: OHJE! Poistakaa laippasuojukset. Venttiilin sisätilassa ja putkistossa ei saa olla vieraspartikkeleita Sivu 6 /20 Painos 06/2014

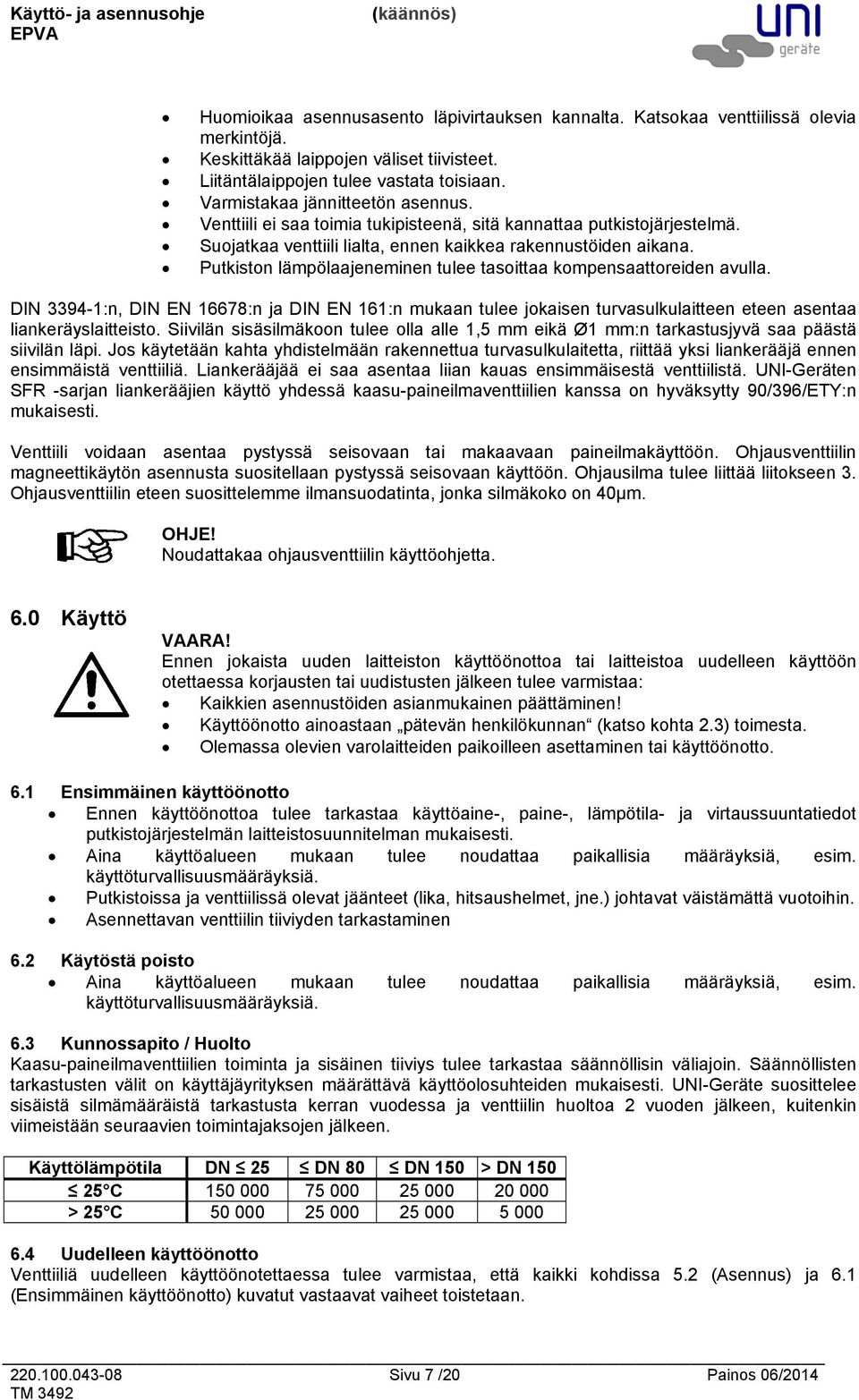

7 Huomioikaa asennusasento läpivirtauksen kannalta. Katsokaa venttiilissä olevia merkintöjä. Keskittäkää laippojen väliset tiivisteet. Liitäntälaippojen tulee vastata toisiaan. Varmistakaa jännitteetön asennus. Venttiili ei saa toimia tukipisteenä, sitä kannattaa putkistojärjestelmä. Suojatkaa venttiili lialta, ennen kaikkea rakennustöiden aikana. Putkiston lämpölaajeneminen tulee tasoittaa kompensaattoreiden avulla. DIN 33941:n, DIN EN 16678:n ja DIN EN 161:n mukaan tulee jokaisen turvasulkulaitteen eteen asentaa liankeräyslaitteisto. Siivilän sisäsilmäkoon tulee olla alle 1,5 mm eikä Ø1 mm:n tarkastusjyvä saa päästä siivilän läpi. Jos käytetään kahta yhdistelmään rakennettua turvasulkulaitetta, riittää yksi liankerääjä ennen ensimmäistä venttiiliä. Liankerääjää ei saa asentaa liian kauas ensimmäisestä venttiilistä. UNIGeräten SFR sarjan liankerääjien käyttö yhdessä kaasupaineilmaventtiilien kanssa on hyväksytty 90/396/ETY:n mukaisesti. Venttiili voidaan asentaa pystyssä seisovaan tai makaavaan paineilmakäyttöön. Ohjausventtiilin magneettikäytön asennusta suositellaan pystyssä seisovaan käyttöön. Ohjausilma tulee liittää liitokseen 3. Ohjausventtiilin eteen suosittelemme ilmansuodatinta, jonka silmäkoko on 40µm. OHJE! Noudattakaa ohjausventtiilin käyttöohjetta. 6.0 Käyttö VAARA! Ennen jokaista uuden laitteiston käyttöönottoa tai laitteistoa uudelleen käyttöön otettaessa korjausten tai uudistusten jälkeen tulee varmistaa: Kaikkien asennustöiden asianmukainen päättäminen! Käyttöönotto ainoastaan pätevän henkilökunnan (katso kohta 2.3) toimesta. Olemassa olevien varolaitteiden paikoilleen asettaminen tai käyttöönotto. 6.1 Ensimmäinen käyttöönotto Ennen käyttöönottoa tulee tarkastaa käyttöaine, paine, lämpötila ja virtaussuuntatiedot putkistojärjestelmän laitteistosuunnitelman mukaisesti. Aina käyttöalueen mukaan tulee noudattaa paikallisia määräyksiä, esim. käyttöturvallisuusmääräyksiä. Putkistoissa ja venttiilissä olevat jäänteet (lika, hitsaushelmet, jne.) johtavat väistämättä vuotoihin. Asennettavan venttiilin tiiviyden tarkastaminen 6.2 Käytöstä poisto Aina käyttöalueen mukaan tulee noudattaa paikallisia määräyksiä, esim. käyttöturvallisuusmääräyksiä. 6.3 Kunnossapito / Huolto Kaasupaineilmaventtiilien toiminta ja sisäinen tiiviys tulee tarkastaa säännöllisin väliajoin. Säännöllisten tarkastusten välit on käyttäjäyrityksen määrättävä käyttöolosuhteiden mukaisesti. UNIGeräte suosittelee sisäistä silmämääräistä tarkastusta kerran vuodessa ja venttiilin huoltoa 2 vuoden jälkeen, kuitenkin viimeistään seuraavien toimintajaksojen jälkeen. Käyttölämpötila DN 25 DN 80 DN 150 > DN C > 25 C Uudelleen käyttöönotto Venttiiliä uudelleen käyttöönotettaessa tulee varmistaa, että kaikki kohdissa 5.2 (Asennus) ja 6.1 (Ensimmäinen käyttöönotto) kuvatut vastaavat vaiheet toistetaan Sivu 7 /20 Painos 06/2014

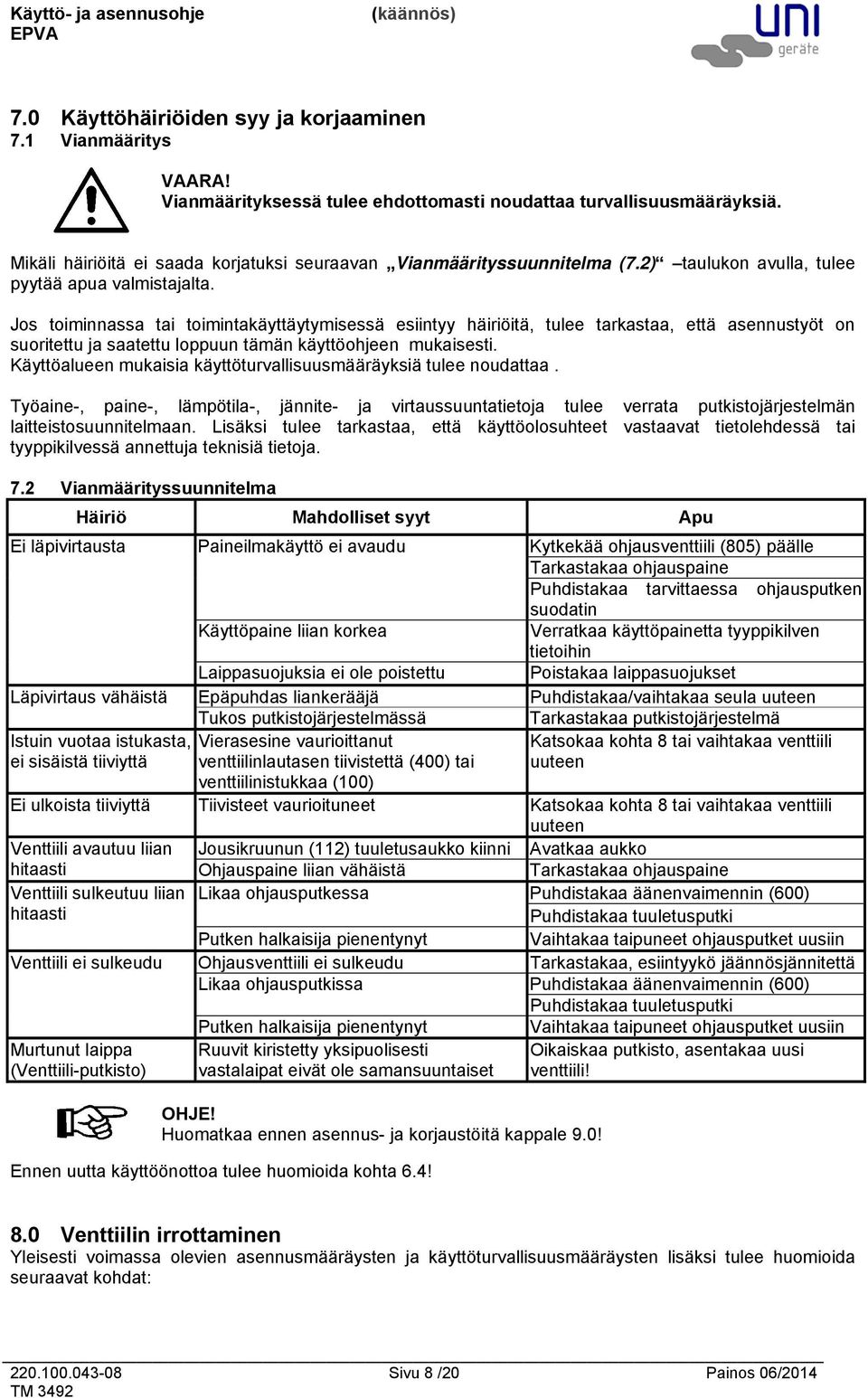

8 7.0 Käyttöhäiriöiden syy ja korjaaminen 7.1 Vianmääritys VAARA! Vianmäärityksessä tulee ehdottomasti noudattaa turvallisuusmääräyksiä. Mikäli häiriöitä ei saada korjatuksi seuraavan Vianmäärityssuunnitelma (7.2) taulukon avulla, tulee pyytää apua valmistajalta. Jos toiminnassa tai toimintakäyttäytymisessä esiintyy häiriöitä, tulee tarkastaa, että asennustyöt on suoritettu ja saatettu loppuun tämän käyttöohjeen mukaisesti. Käyttöalueen mukaisia käyttöturvallisuusmääräyksiä tulee noudattaa. Työaine, paine, lämpötila, jännite ja virtaussuuntatietoja tulee verrata putkistojärjestelmän laitteistosuunnitelmaan. Lisäksi tulee tarkastaa, että käyttöolosuhteet vastaavat tietolehdessä tai tyyppikilvessä annettuja teknisiä tietoja. 7.2 Vianmäärityssuunnitelma Häiriö Mahdolliset syyt Apu Ei läpivirtausta Paineilmakäyttö ei avaudu Kytkekää ohjausventtiili (805) päälle Tarkastakaa ohjauspaine Puhdistakaa tarvittaessa ohjausputken suodatin Käyttöpaine liian korkea Verratkaa käyttöpainetta tyyppikilven tietoihin Laippasuojuksia ei ole poistettu Poistakaa laippasuojukset Läpivirtaus vähäistä Epäpuhdas liankerääjä Puhdistakaa/vaihtakaa seula uuteen Tukos putkistojärjestelmässä Tarkastakaa putkistojärjestelmä Istuin vuotaa istukasta, Vierasesine vaurioittanut Katsokaa kohta 8 tai vaihtakaa venttiili ei sisäistä tiiviyttä venttiilinlautasen tiivistettä (400) tai uuteen venttiilinistukkaa (100) Ei ulkoista tiiviyttä Tiivisteet vaurioituneet Katsokaa kohta 8 tai vaihtakaa venttiili uuteen Venttiili avautuu liian Jousikruunun (112) tuuletusaukko kiinni Avatkaa aukko hitaasti Ohjauspaine liian vähäistä Tarkastakaa ohjauspaine Venttiili sulkeutuu liian Likaa ohjausputkessa Puhdistakaa äänenvaimennin (600) hitaasti Puhdistakaa tuuletusputki Putken halkaisija pienentynyt Vaihtakaa taipuneet ohjausputket uusiin Venttiili ei sulkeudu Ohjausventtiili ei sulkeudu Tarkastakaa, esiintyykö jäännösjännitettä Likaa ohjausputkissa Puhdistakaa äänenvaimennin (600) Puhdistakaa tuuletusputki Putken halkaisija pienentynyt Vaihtakaa taipuneet ohjausputket uusiin Murtunut laippa (Venttiiliputkisto) Ruuvit kiristetty yksipuolisesti vastalaipat eivät ole samansuuntaiset OHJE! Huomatkaa ennen asennus ja korjaustöitä kappale 9.0! Ennen uutta käyttöönottoa tulee huomioida kohta 6.4! Oikaiskaa putkisto, asentakaa uusi venttiili! 8.0 Venttiilin irrottaminen Yleisesti voimassa olevien asennusmääräysten ja käyttöturvallisuusmääräysten lisäksi tulee huomioida seuraavat kohdat: Sivu 8 /20 Painos 06/2014

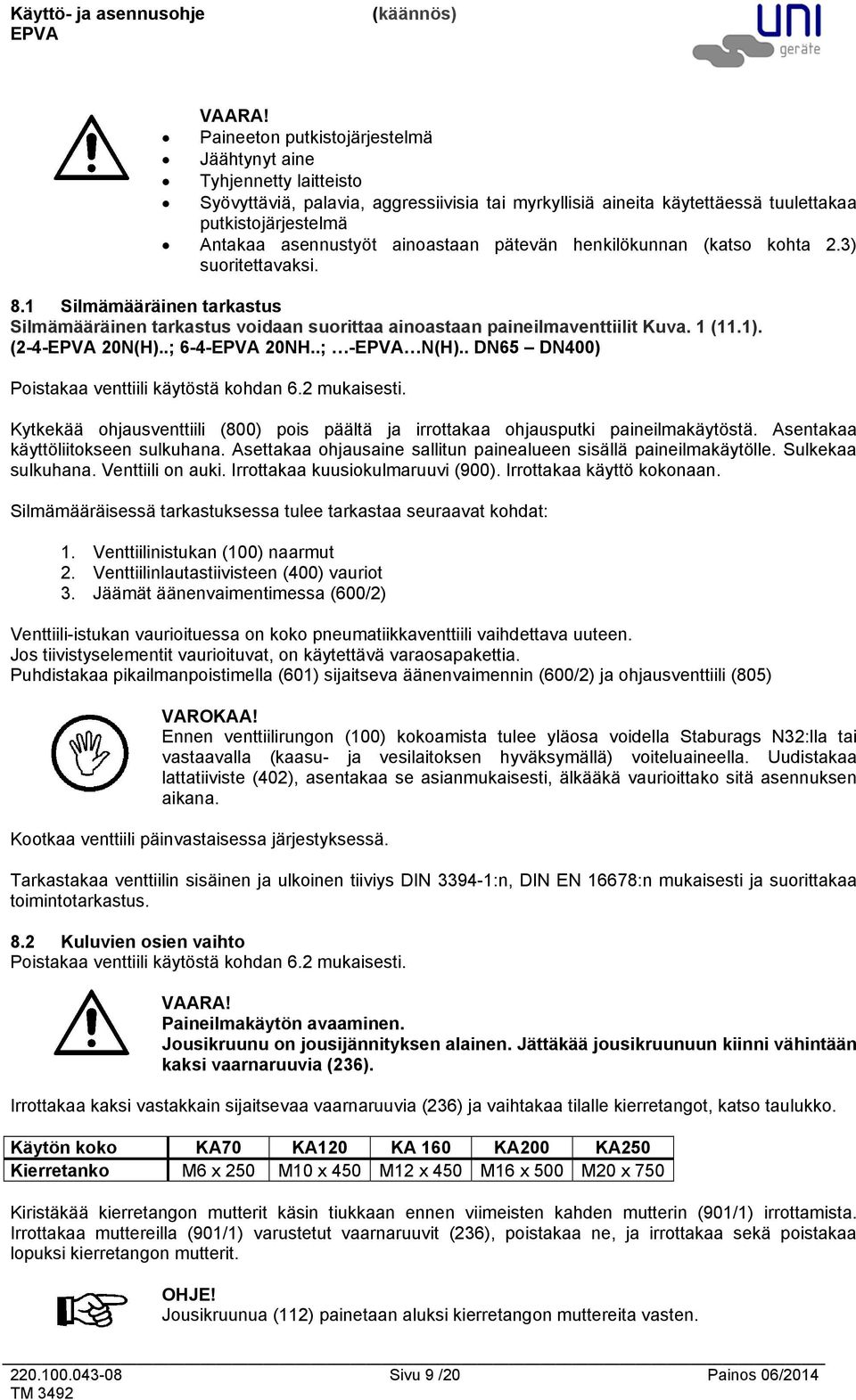

9 VAARA! Paineeton putkistojärjestelmä Jäähtynyt aine Tyhjennetty laitteisto Syövyttäviä, palavia, aggressiivisia tai myrkyllisiä aineita käytettäessä tuulettakaa putkistojärjestelmä Antakaa asennustyöt ainoastaan pätevän henkilökunnan (katso kohta 2.3) suoritettavaksi. 8.1 Silmämääräinen tarkastus Silmämääräinen tarkastus voidaan suorittaa ainoastaan paineilmaventtiilit Kuva. 1 (11.1). (24 20N(H)..; 64 20NH..; N(H).. DN65 DN400) Poistakaa venttiili käytöstä kohdan 6.2 mukaisesti. Kytkekää ohjausventtiili (800) pois päältä ja irrottakaa ohjausputki paineilmakäytöstä. Asentakaa käyttöliitokseen sulkuhana. Asettakaa ohjausaine sallitun painealueen sisällä paineilmakäytölle. Sulkekaa sulkuhana. Venttiili on auki. Irrottakaa kuusiokulmaruuvi (900). Irrottakaa käyttö kokonaan. Silmämääräisessä tarkastuksessa tulee tarkastaa seuraavat kohdat: 1. Venttiilinistukan (100) naarmut 2. Venttiilinlautastiivisteen (400) vauriot 3. Jäämät äänenvaimentimessa (600/2) Venttiiliistukan vaurioituessa on koko pneumatiikkaventtiili vaihdettava uuteen. Jos tiivistyselementit vaurioituvat, on käytettävä varaosapakettia. Puhdistakaa pikailmanpoistimella (601) sijaitseva äänenvaimennin (600/2) ja ohjausventtiili (805) VAROKAA! Ennen venttiilirungon (100) kokoamista tulee yläosa voidella Staburags N32:lla tai vastaavalla (kaasu ja vesilaitoksen hyväksymällä) voiteluaineella. Uudistakaa lattatiiviste (402), asentakaa se asianmukaisesti, älkääkä vaurioittako sitä asennuksen aikana. Kootkaa venttiili päinvastaisessa järjestyksessä. Tarkastakaa venttiilin sisäinen ja ulkoinen tiiviys DIN 33941:n, DIN EN 16678:n mukaisesti ja suorittakaa toimintotarkastus. 8.2 Kuluvien osien vaihto Poistakaa venttiili käytöstä kohdan 6.2 mukaisesti. VAARA! Paineilmakäytön avaaminen. Jousikruunu on jousijännityksen alainen. Jättäkää jousikruunuun kiinni vähintään kaksi vaarnaruuvia (236). Irrottakaa kaksi vastakkain sijaitsevaa vaarnaruuvia (236) ja vaihtakaa tilalle kierretangot, katso taulukko. Käytön koko KA70 KA120 KA 160 KA200 KA250 Kierretanko M6 x 250 M10 x 450 M12 x 450 M16 x 500 M20 x 750 Kiristäkää kierretangon mutterit käsin tiukkaan ennen viimeisten kahden mutterin (901/1) irrottamista. Irrottakaa muttereilla (901/1) varustetut vaarnaruuvit (236), poistakaa ne, ja irrottakaa sekä poistakaa lopuksi kierretangon mutterit. OHJE! Jousikruunua (112) painetaan aluksi kierretangon muttereita vasten Sivu 9 /20 Painos 06/2014

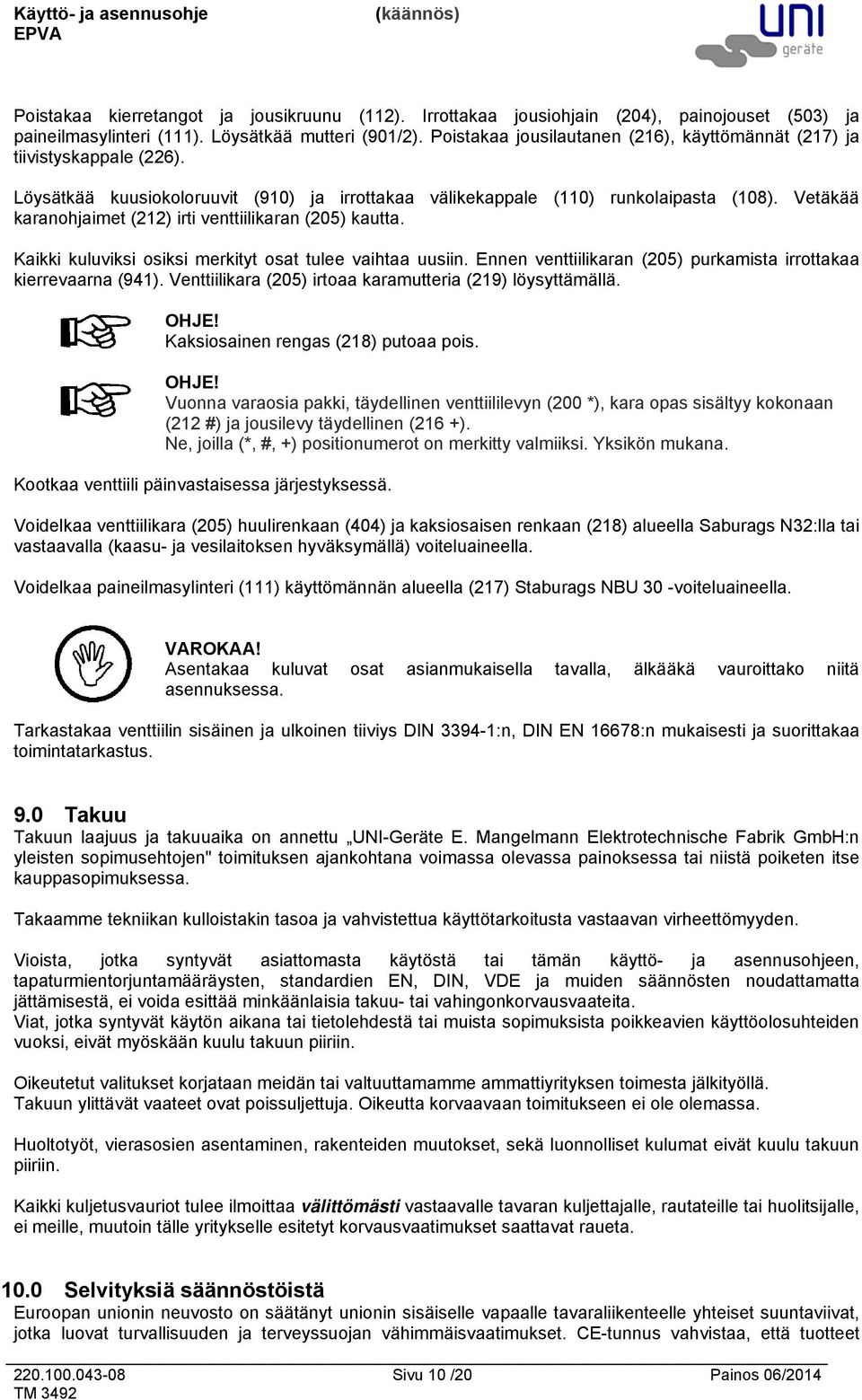

10 Poistakaa kierretangot ja jousikruunu (112). Irrottakaa jousiohjain (204), painojouset (503) ja paineilmasylinteri (111). Löysätkää mutteri (901/2). Poistakaa jousilautanen (216), käyttömännät (217) ja tiivistyskappale (226). Löysätkää kuusiokoloruuvit (910) ja irrottakaa välikekappale (110) runkolaipasta (108). Vetäkää karanohjaimet (212) irti venttiilikaran (205) kautta. Kaikki kuluviksi osiksi merkityt osat tulee vaihtaa uusiin. Ennen venttiilikaran (205) purkamista irrottakaa kierrevaarna (941). Venttiilikara (205) irtoaa karamutteria (219) löysyttämällä. OHJE! Kaksiosainen rengas (218) putoaa pois. OHJE! Vuonna varaosia pakki, täydellinen venttiililevyn (200 *), kara opas sisältyy kokonaan (212 #) ja jousilevy täydellinen (216 +). Ne, joilla (*, #, +) positionumerot on merkitty valmiiksi. Yksikön mukana. Kootkaa venttiili päinvastaisessa järjestyksessä. Voidelkaa venttiilikara (205) huulirenkaan (404) ja kaksiosaisen renkaan (218) alueella Saburags N32:lla tai vastaavalla (kaasu ja vesilaitoksen hyväksymällä) voiteluaineella. Voidelkaa paineilmasylinteri (111) käyttömännän alueella (217) Staburags NBU 30 voiteluaineella. VAROKAA! Asentakaa kuluvat osat asianmukaisella tavalla, älkääkä vauroittako niitä asennuksessa. Tarkastakaa venttiilin sisäinen ja ulkoinen tiiviys DIN 33941:n, DIN EN 16678:n mukaisesti ja suorittakaa toimintatarkastus. 9.0 Takuu Takuun laajuus ja takuuaika on annettu UNIGeräte E. Mangelmann Elektrotechnische Fabrik GmbH:n yleisten sopimusehtojen" toimituksen ajankohtana voimassa olevassa painoksessa tai niistä poiketen itse kauppasopimuksessa. Takaamme tekniikan kulloistakin tasoa ja vahvistettua käyttötarkoitusta vastaavan virheettömyyden. Vioista, jotka syntyvät asiattomasta käytöstä tai tämän käyttö ja asennusohjeen, tapaturmientorjuntamääräysten, standardien EN, DIN, VDE ja muiden säännösten noudattamatta jättämisestä, ei voida esittää minkäänlaisia takuu tai vahingonkorvausvaateita. Viat, jotka syntyvät käytön aikana tai tietolehdestä tai muista sopimuksista poikkeavien käyttöolosuhteiden vuoksi, eivät myöskään kuulu takuun piiriin. Oikeutetut valitukset korjataan meidän tai valtuuttamamme ammattiyrityksen toimesta jälkityöllä. Takuun ylittävät vaateet ovat poissuljettuja. Oikeutta korvaavaan toimitukseen ei ole olemassa. Huoltotyöt, vierasosien asentaminen, rakenteiden muutokset, sekä luonnolliset kulumat eivät kuulu takuun piiriin. Kaikki kuljetusvauriot tulee ilmoittaa välittömästi vastaavalle tavaran kuljettajalle, rautateille tai huolitsijalle, ei meille, muutoin tälle yritykselle esitetyt korvausvaatimukset saattavat raueta Selvityksiä säännöstöistä Euroopan unionin neuvosto on säätänyt unionin sisäiselle vapaalle tavaraliikenteelle yhteiset suuntaviivat, jotka luovat turvallisuuden ja terveyssuojan vähimmäisvaatimukset. CEtunnus vahvistaa, että tuotteet Sivu 10 /20 Painos 06/2014

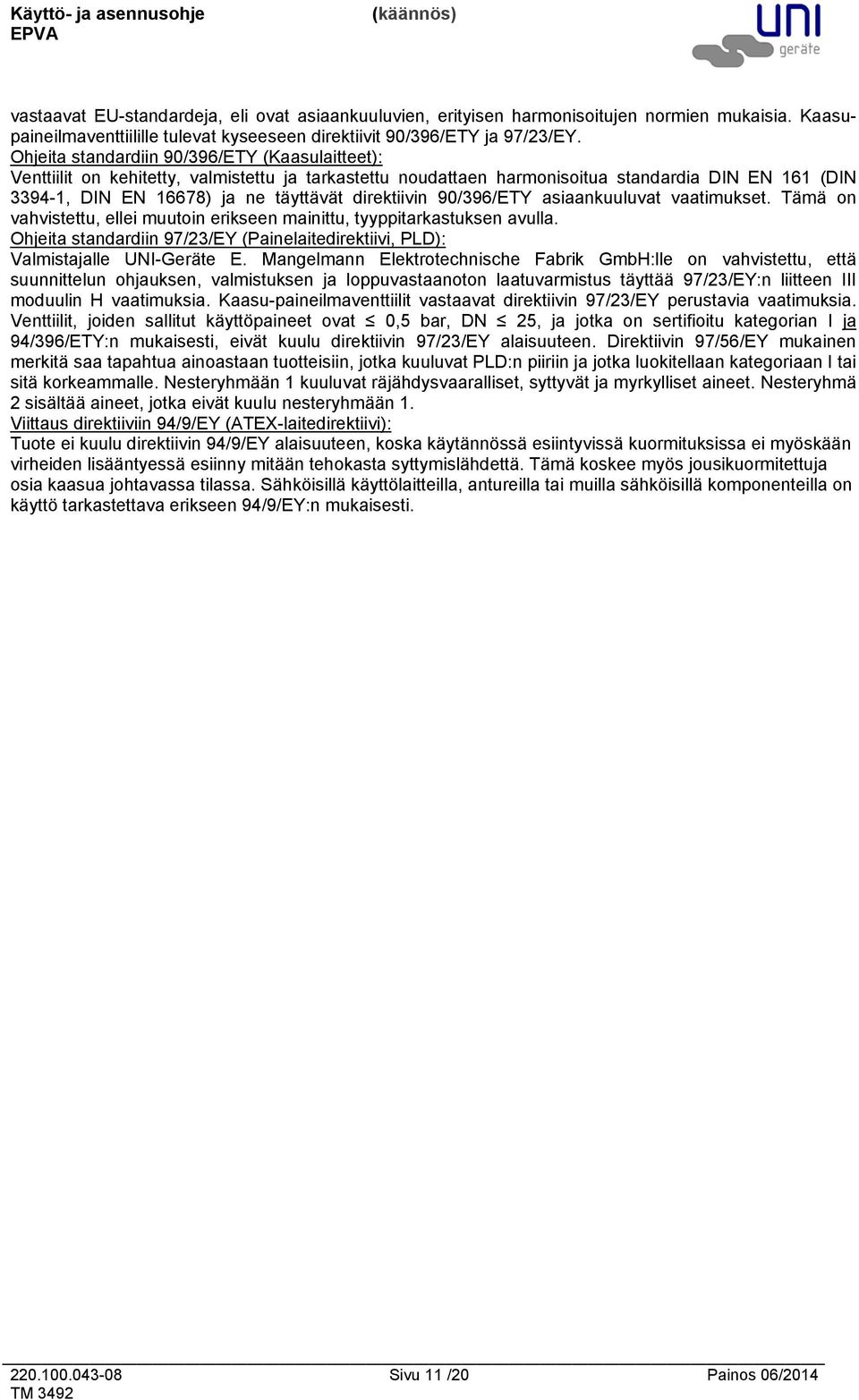

11 vastaavat EUstandardeja, eli ovat asiaankuuluvien, erityisen harmonisoitujen normien mukaisia. Kaasupaineilmaventtiilille tulevat kyseeseen direktiivit 90/396/ETY ja 97/23/EY. Ohjeita standardiin 90/396/ETY (Kaasulaitteet): Venttiilit on kehitetty, valmistettu ja tarkastettu noudattaen harmonisoitua standardia DIN EN 161 (DIN 33941, DIN EN 16678) ja ne täyttävät direktiivin 90/396/ETY asiaankuuluvat vaatimukset. Tämä on vahvistettu, ellei muutoin erikseen mainittu, tyyppitarkastuksen avulla. Ohjeita standardiin 97/23/EY (Painelaitedirektiivi, PLD): Valmistajalle UNIGeräte E. Mangelmann Elektrotechnische Fabrik GmbH:lle on vahvistettu, että suunnittelun ohjauksen, valmistuksen ja loppuvastaanoton laatuvarmistus täyttää 97/23/EY:n liitteen III moduulin H vaatimuksia. Kaasupaineilmaventtiilit vastaavat direktiivin 97/23/EY perustavia vaatimuksia. Venttiilit, joiden sallitut käyttöpaineet ovat 0,5 bar, DN 25, ja jotka on sertifioitu kategorian I ja 94/396/ETY:n mukaisesti, eivät kuulu direktiivin 97/23/EY alaisuuteen. Direktiivin 97/56/EY mukainen merkitä saa tapahtua ainoastaan tuotteisiin, jotka kuuluvat PLD:n piiriin ja jotka luokitellaan kategoriaan I tai sitä korkeammalle. Nesteryhmään 1 kuuluvat räjähdysvaaralliset, syttyvät ja myrkylliset aineet. Nesteryhmä 2 sisältää aineet, jotka eivät kuulu nesteryhmään 1. Viittaus direktiiviin 94/9/EY (ATEXlaitedirektiivi): Tuote ei kuulu direktiivin 94/9/EY alaisuuteen, koska käytännössä esiintyvissä kuormituksissa ei myöskään virheiden lisääntyessä esiinny mitään tehokasta syttymislähdettä. Tämä koskee myös jousikuormitettuja osia kaasua johtavassa tilassa. Sähköisillä käyttölaitteilla, antureilla tai muilla sähköisillä komponenteilla on käyttö tarkastettava erikseen 94/9/EY:n mukaisesti Sivu 11 /20 Painos 06/2014

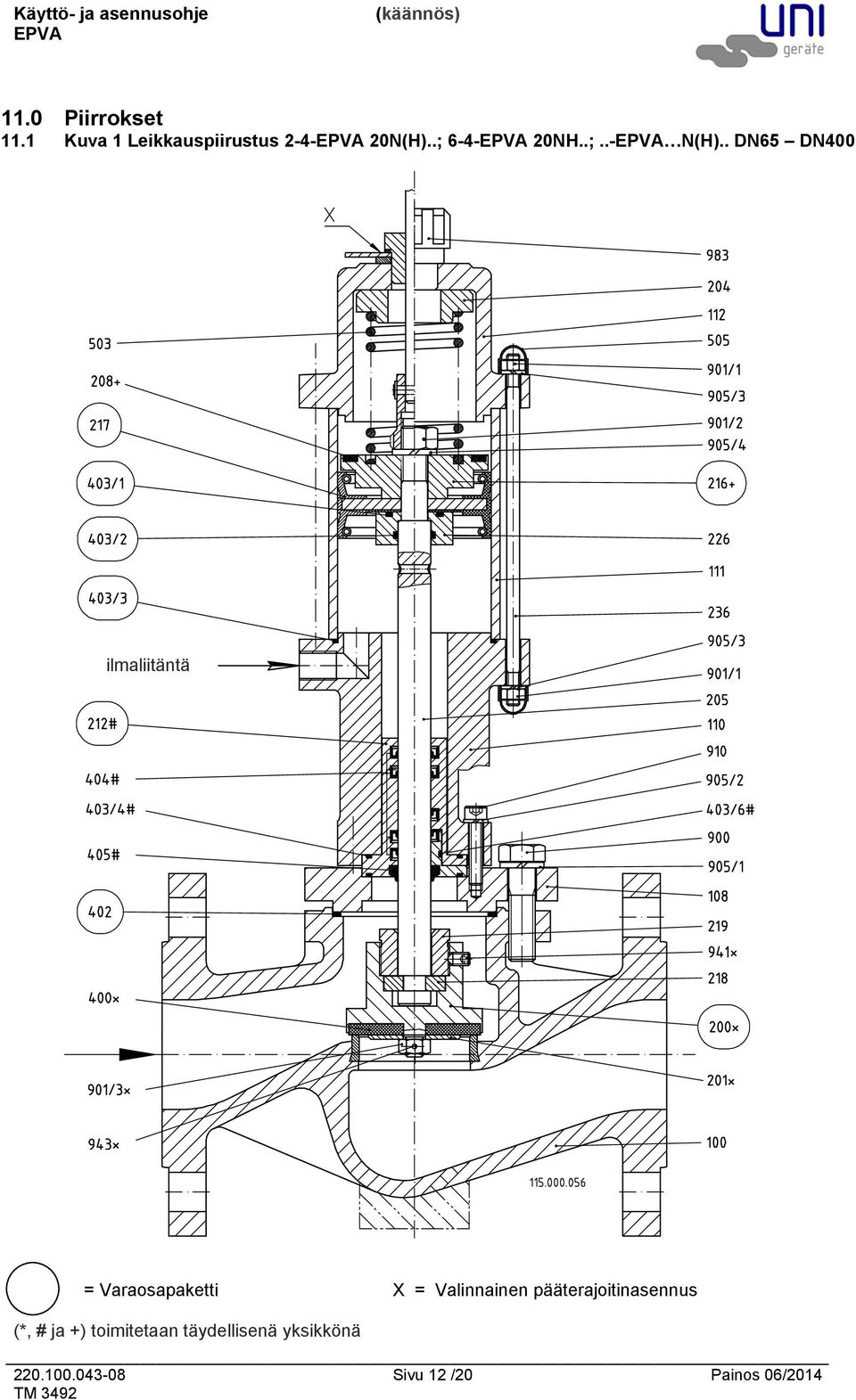

12 11.0 Piirrokset 11.1 Kuva 1 Leikkauspiirustus 24 20N(H)..; 64 20NH..;.. N(H).. DN65 DN400 ilmaliitäntä = Varaosapaketti X = Valinnainen pääterajoitinasennus (*, # ja +) toimitetaan täydellisenä yksikkönä Sivu 12 /20 Painos 06/2014

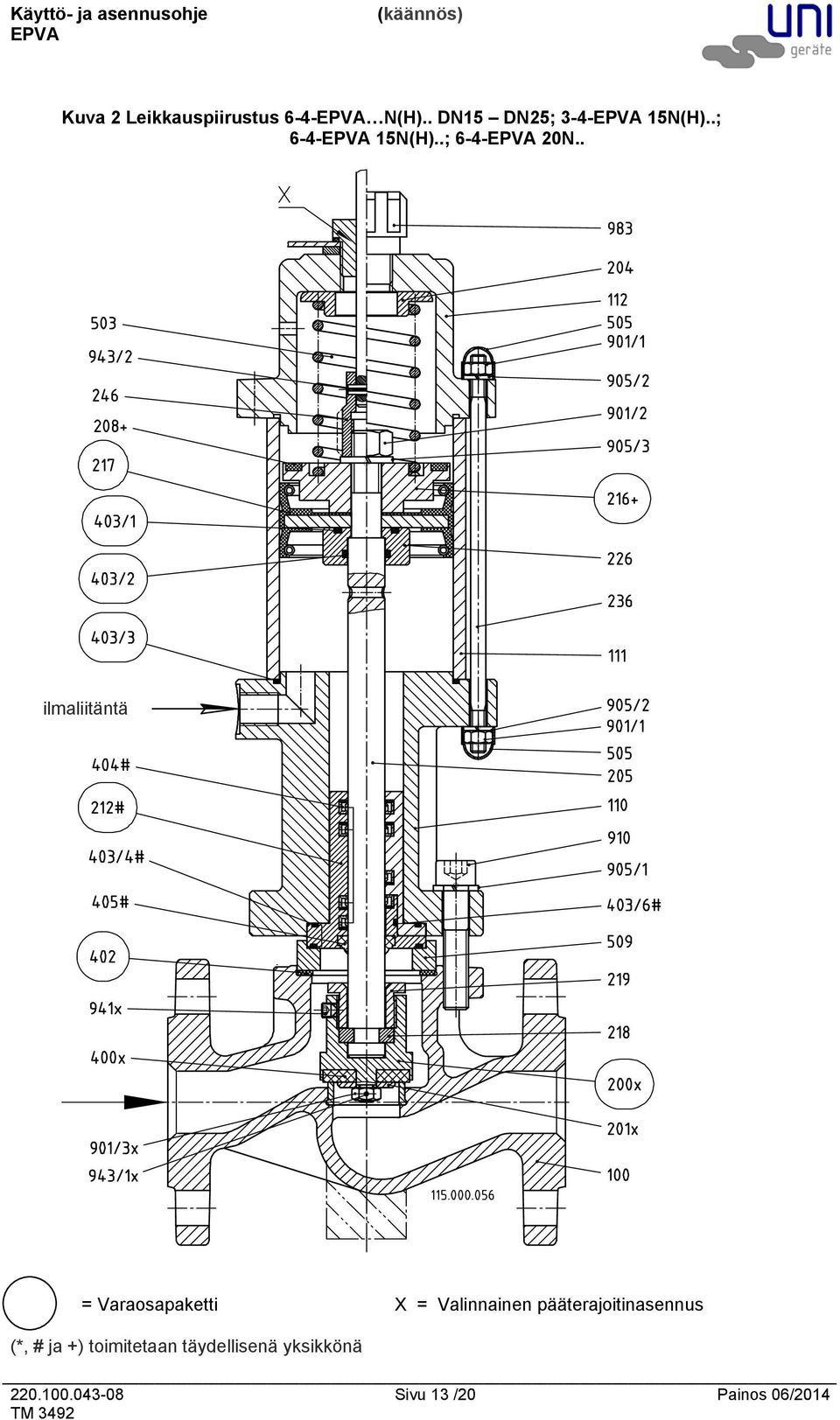

13 Kuva 2 Leikkauspiirustus 64 N(H).. DN15 DN25; 34 15N(H)..; 64 15N(H)..; 64 20N.. ilmaliitäntä = Varaosapaketti X = Valinnainen pääterajoitinasennus (*, # ja +) toimitetaan täydellisenä yksikkönä Sivu 13 /20 Painos 06/2014

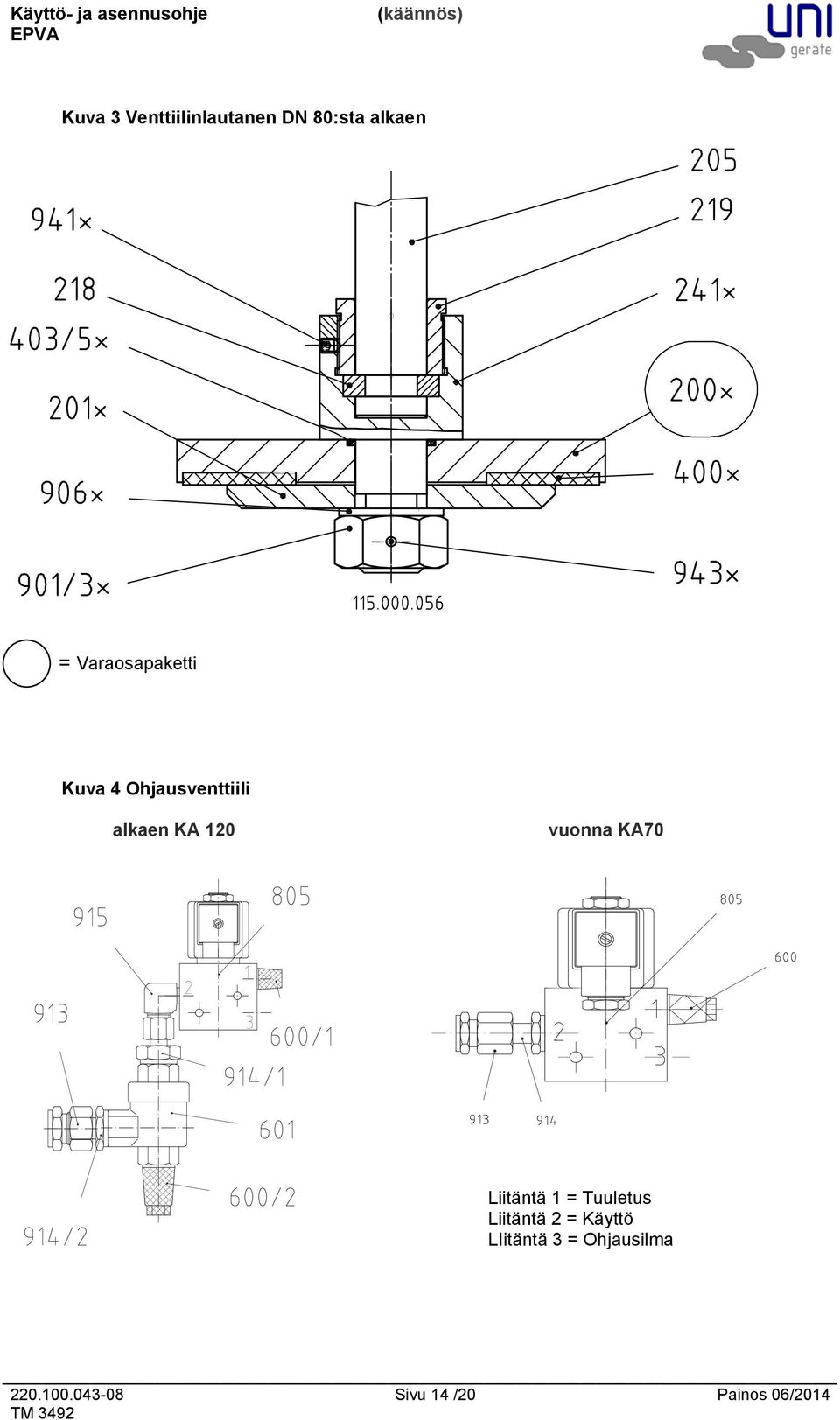

14 Kuva 3 Venttiilinlautanen DN 80:sta alkaen = Varaosapaketti Kuva 4 Ohjausventtiili alkaen KA 120 vuonna KA70 Liitäntä 1 = Tuuletus Liitäntä 2 = Käyttö LIitäntä 3 = Ohjausilma Sivu 14 /20 Painos 06/2014

15 11.2 Maisemapiirros Aversio Hversio 4 N(H).. vuonna Kuva 2 erityinen (N)H.4.Z.. + Rajakytkin asennus. D C Avautumisviiveen (Z) B/B G1/4 E A Rajakytkin asennus B`= Mitat koko käytön purkamiseksi Sivu 15 /20 Painos 06/2014

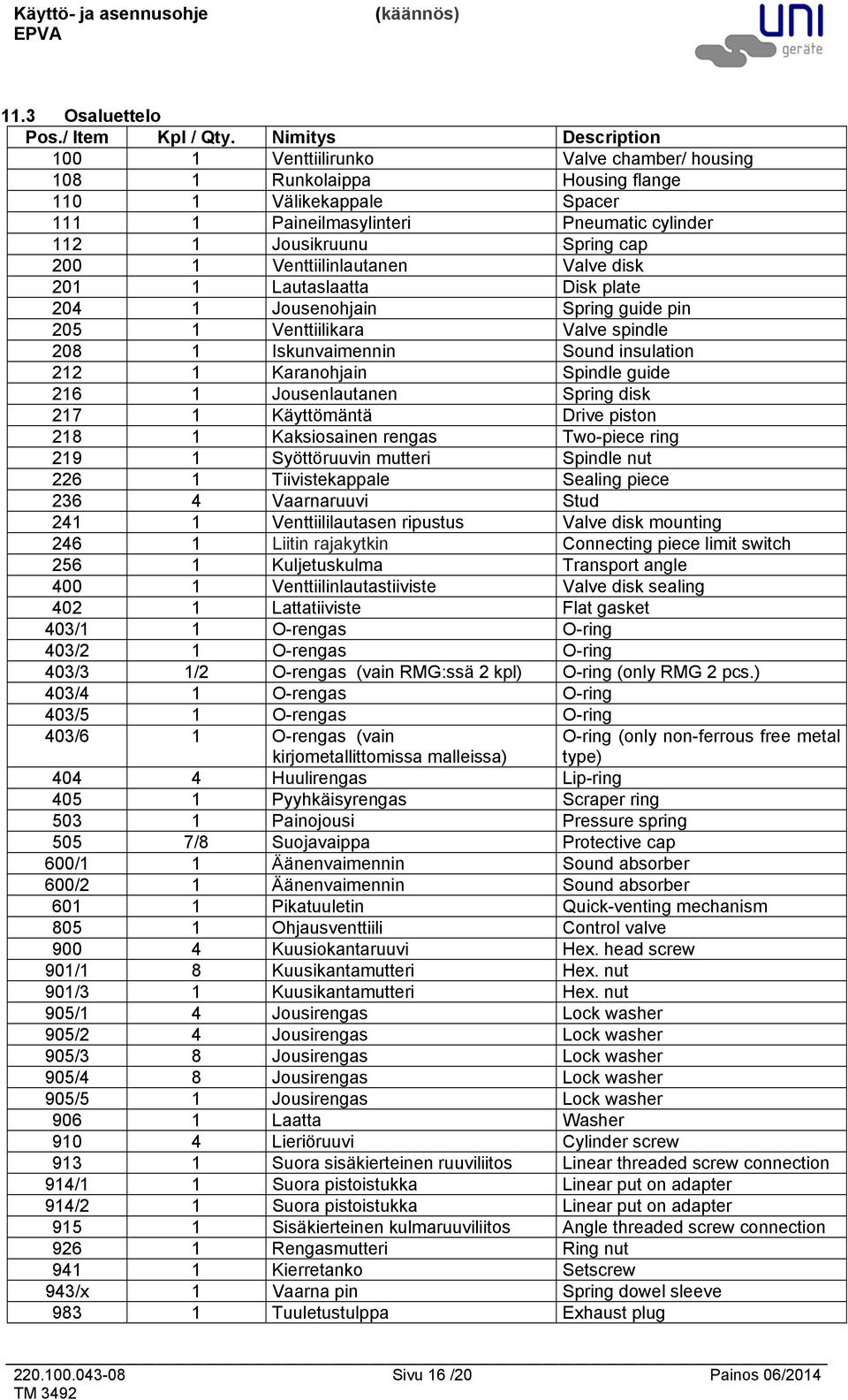

16 11.3 Osaluettelo Pos./ Item Kpl / Qty. Nimitys Description Venttiilirunko Valve chamber/ housing Runkolaippa Housing flange Välikekappale Spacer Paineilmasylinteri Pneumatic cylinder Jousikruunu Spring cap Venttiilinlautanen Valve disk Lautaslaatta Disk plate Jousenohjain Spring guide pin Venttiilikara Valve spindle Iskunvaimennin Sound insulation Karanohjain Spindle guide Jousenlautanen Spring disk Käyttömäntä Drive piston Kaksiosainen rengas Twopiece ring Syöttöruuvin mutteri Spindle nut Tiivistekappale Sealing piece Vaarnaruuvi Stud Venttiililautasen ripustus Valve disk mounting Liitin rajakytkin Connecting piece limit switch Kuljetuskulma Transport angle Venttiilinlautastiiviste Valve disk sealing Lattatiiviste Flat gasket 403/1 1 Orengas Oring 403/2 1 Orengas Oring 403/3 1/2 Orengas (vain RMG:ssä 2 kpl) Oring (only RMG 2 pcs.) 403/4 1 Orengas Oring 403/5 1 Orengas Oring 403/6 1 Orengas (vain kirjometallittomissa malleissa) Oring (only nonferrous free metal type) Huulirengas Lipring Pyyhkäisyrengas Scraper ring Painojousi Pressure spring 505 7/8 Suojavaippa Protective cap 600/1 1 Äänenvaimennin Sound absorber 600/2 1 Äänenvaimennin Sound absorber Pikatuuletin Quickventing mechanism Ohjausventtiili Control valve Kuusiokantaruuvi Hex. head screw 901/1 8 Kuusikantamutteri Hex. nut 901/3 1 Kuusikantamutteri Hex. nut 905/1 4 Jousirengas Lock washer 905/2 4 Jousirengas Lock washer 905/3 8 Jousirengas Lock washer 905/4 8 Jousirengas Lock washer 905/5 1 Jousirengas Lock washer Laatta Washer Lieriöruuvi Cylinder screw Suora sisäkierteinen ruuviliitos Linear threaded screw connection 914/1 1 Suora pistoistukka Linear put on adapter 914/2 1 Suora pistoistukka Linear put on adapter Sisäkierteinen kulmaruuviliitos Angle threaded screw connection Rengasmutteri Ring nut Kierretanko Setscrew 943/x 1 Vaarna pin Spring dowel sleeve Tuuletustulppa Exhaust plug Sivu 16 /20 Painos 06/2014

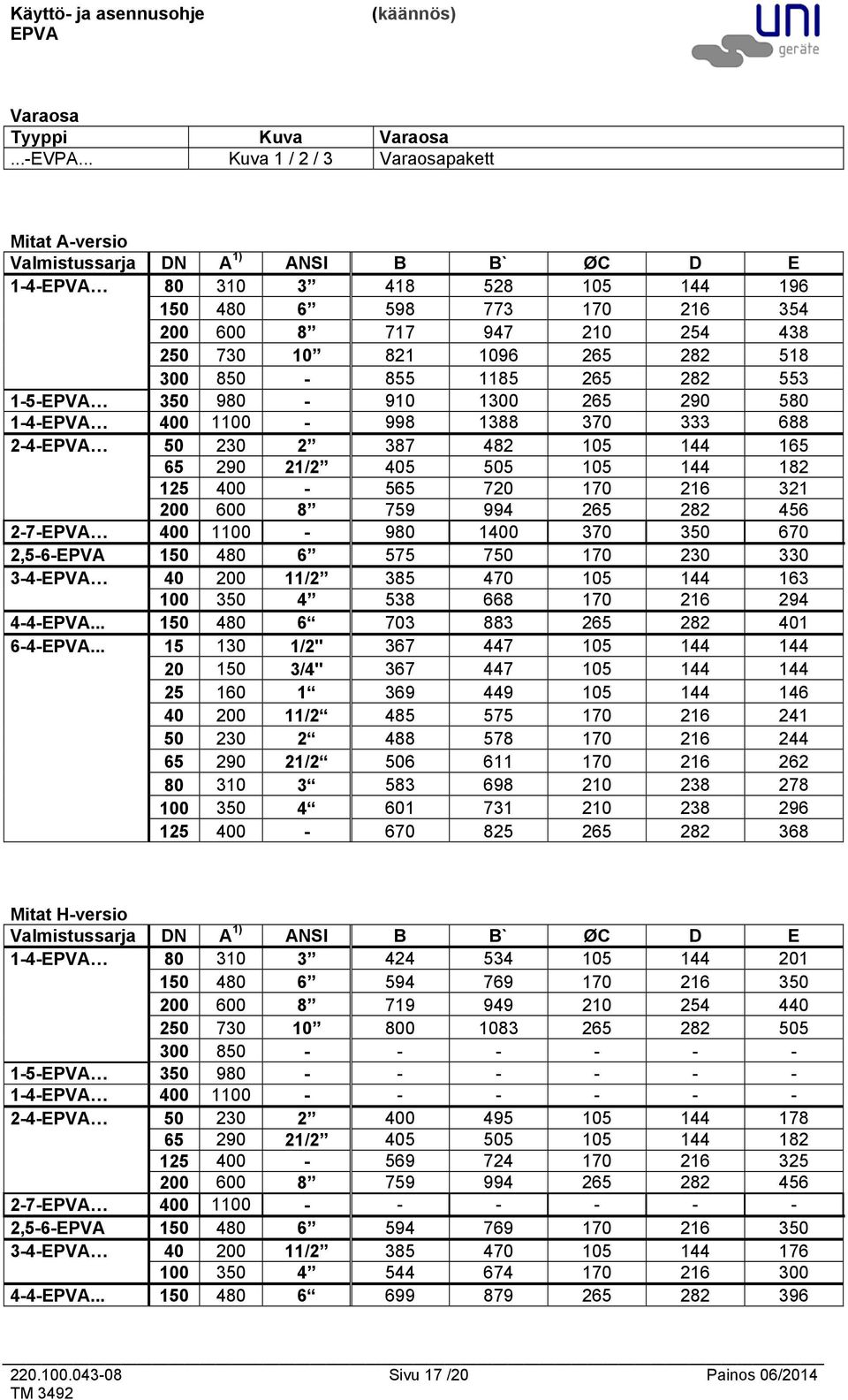

17 Varaosa Tyyppi Kuva Varaosa...EVPA... Kuva 1 / 2 / 3 Varaosapakett Mitat Aversio Valmistussarja DN A 1) ANSI B B` ØC D E / , / /2" /4" / / Mitat Hversio Valmistussarja DN A 1) ANSI B B` ØC D E / , / Sivu 17 /20 Painos 06/2014

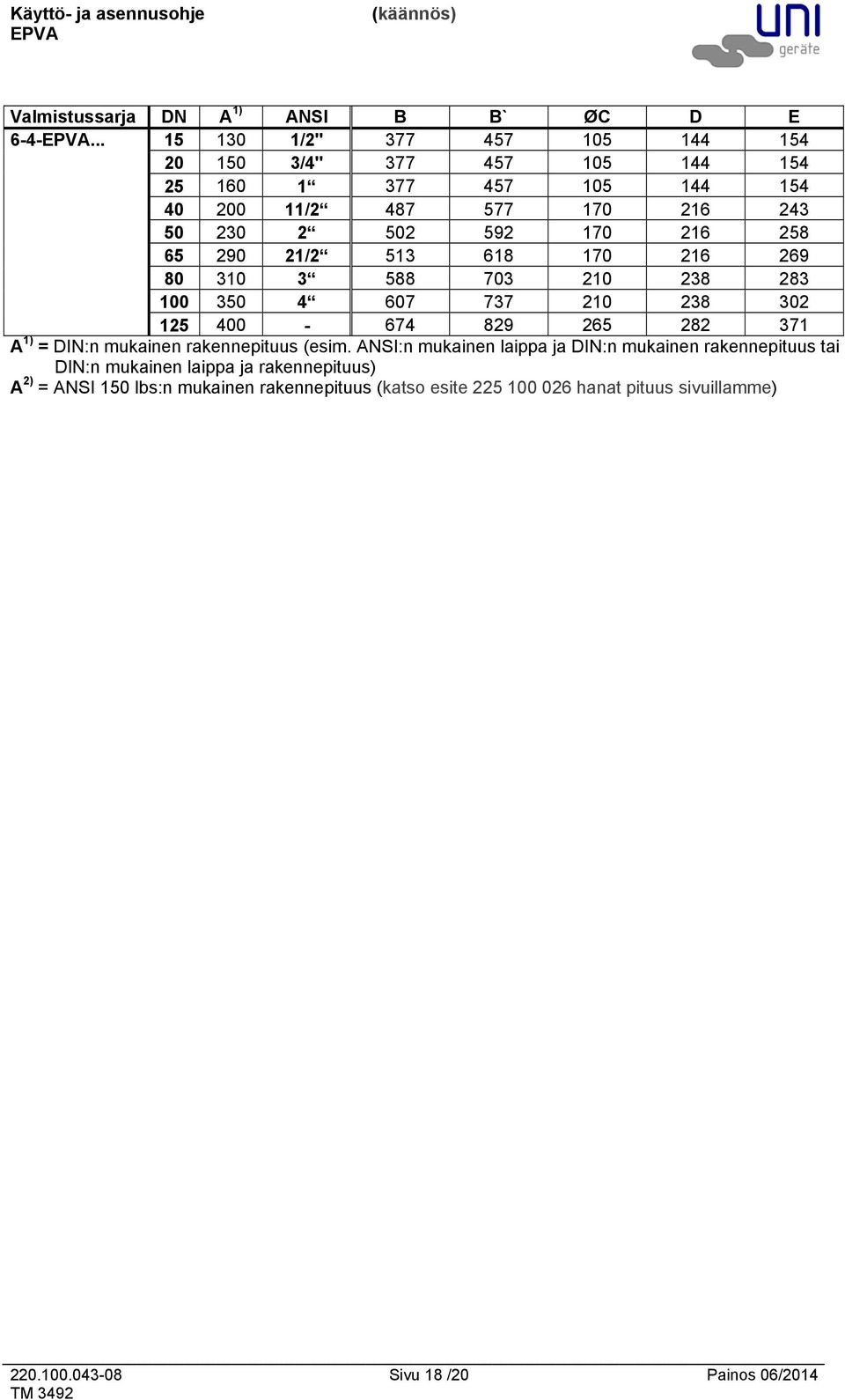

18 Valmistussarja DN A 1) ANSI B B` ØC D E /2" /4" / / A 1) = DIN:n mukainen rakennepituus (esim. ANSI:n mukainen laippa ja DIN:n mukainen rakennepituus tai DIN:n mukainen laippa ja rakennepituus) A 2) = ANSI 150 lbs:n mukainen rakennepituus (katso esite hanat pituus sivuillamme) Sivu 18 /20 Painos 06/2014

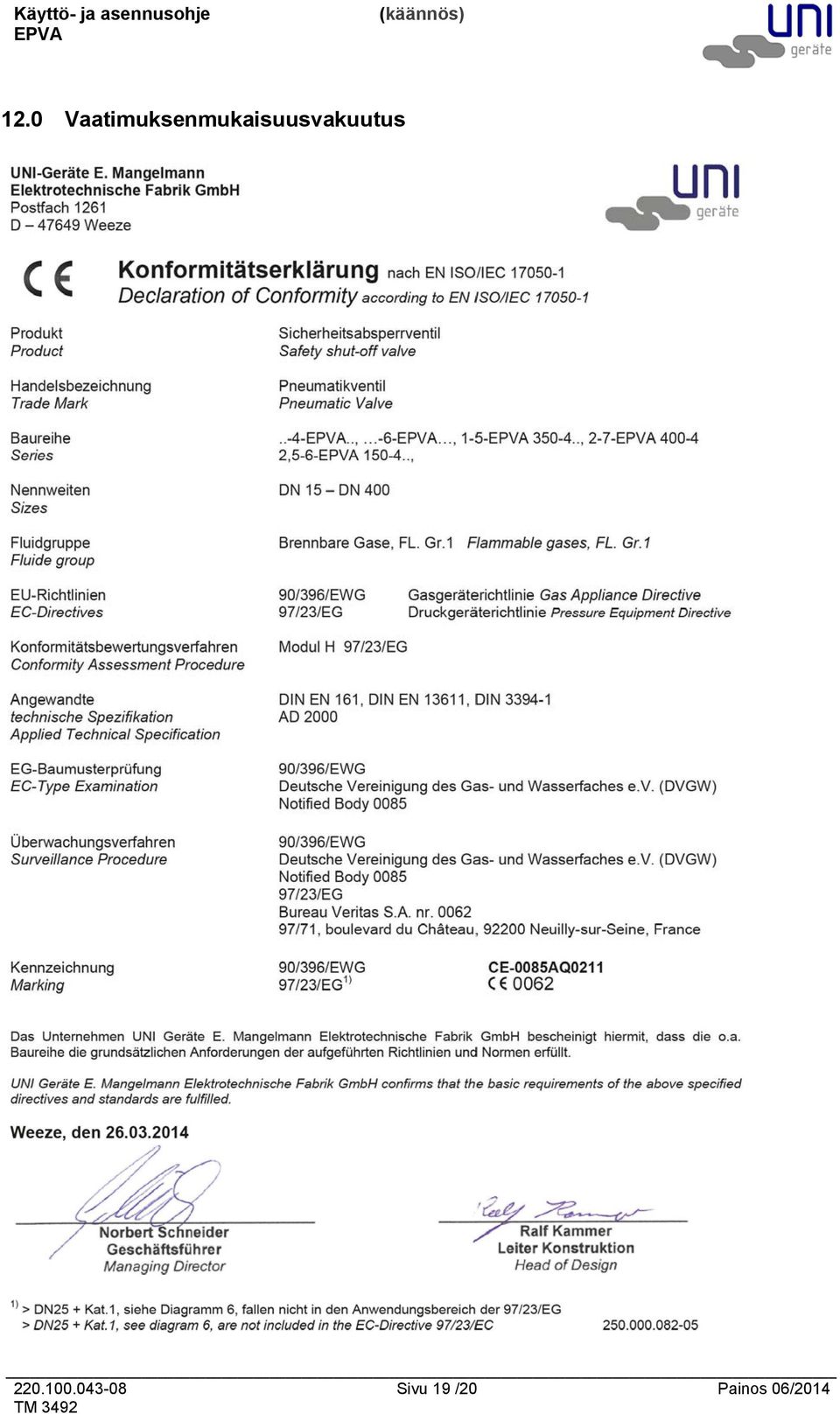

19 12.0 Vaatimuksenmukaisuusvakuutus Sivu 19 /20 Painos 06/2014
