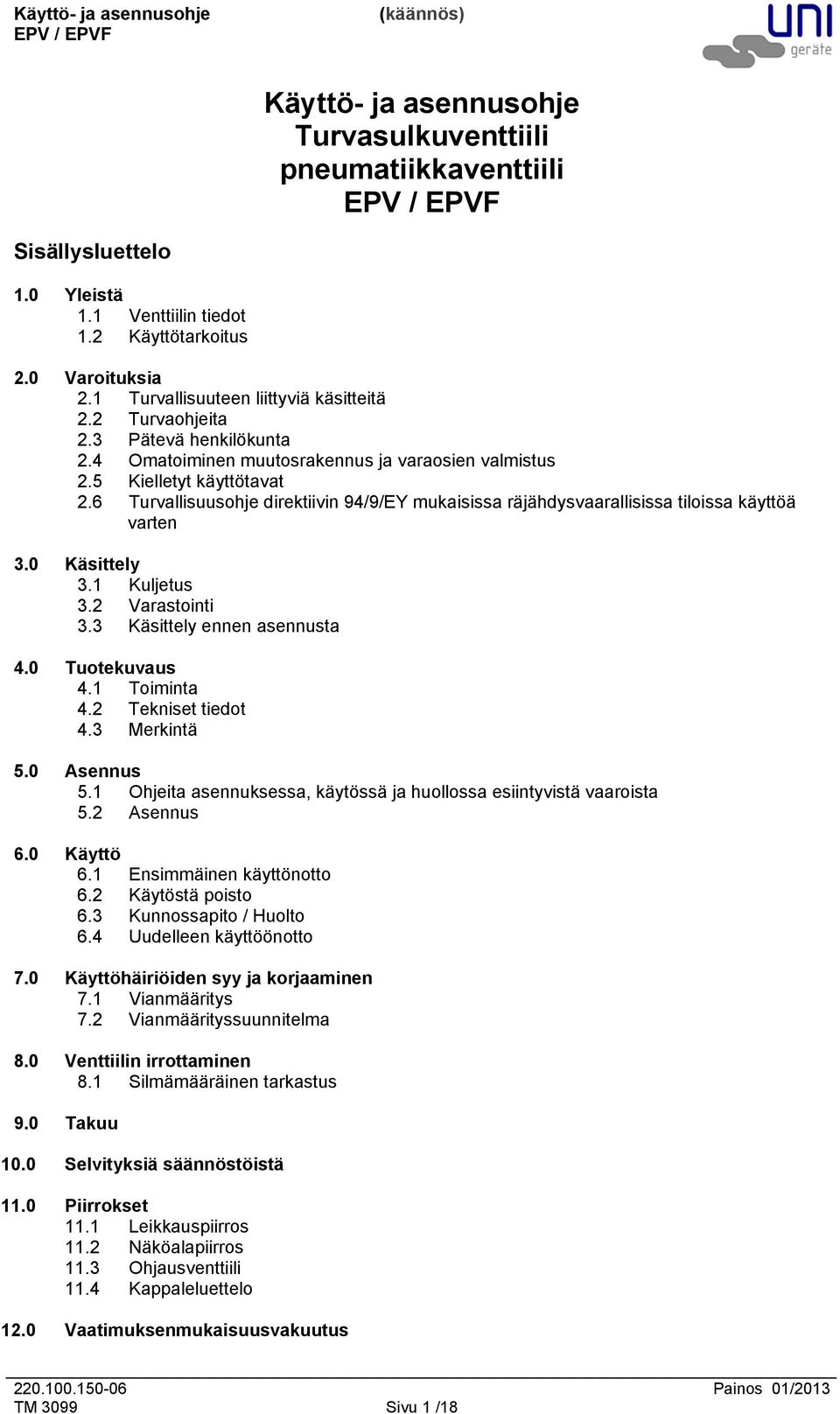

1 Käyttö- ja asennusohje Turvasulkuventtiili pneumatiikkaventtiili Sisällysluettelo 1.0 Yleistä 1.1 Venttiilin tiedot 1.2 Käyttötarkoitus 2.0 Varoituksia 2.1 Turvallisuuteen liittyviä käsitteitä 2.2 Turvaohjeita 2.3 Pätevä henkilökunta 2.4 Omatoiminen muutosrakennus ja varaosien valmistus 2.5 Kielletyt käyttötavat 2.6 Turvallisuusohje direktiivin 94/9/EY mukaisissa räjähdysvaarallisissa tiloissa käyttöä varten 3.0 Käsittely 3.1 Kuljetus 3.2 Varastointi 3.3 Käsittely ennen asennusta 4.0 Tuotekuvaus 4.1 Toiminta 4.2 Tekniset tiedot 4.3 Merkintä 5.0 Asennus 5.1 Ohjeita asennuksessa, käytössä ja huollossa esiintyvistä vaaroista 5.2 Asennus 6.0 Käyttö 6.1 Ensimmäinen käyttönotto 6.2 Käytöstä poisto 6.3 Kunnossapito / Huolto 6.4 Uudelleen käyttöönotto 7.0 Käyttöhäiriöiden syy ja korjaaminen 7.1 Vianmääritys 7.2 Vianmäärityssuunnitelma 8.0 Venttiilin irrottaminen 8.1 Silmämääräinen tarkastus 9.0 Takuu 10.0 Selvityksiä säännöstöistä 11.0 Piirrokset 11.1 Leikkauspiirros 11.2 Näköalapiirros 11.3 Ohjausventtiili 11.4 Kappaleluettelo 12.0 Vaatimuksenmukaisuusvakuutus TM 3099 Sivu 1 /18

2 1.0 Yleistä Tämä käyttöohje sisältää ohjeita kuvatulla tavalla turvallisesta venttiilin asennuksesta ja käytöstä. Lisäksi tulee huomioida aina ohjausventtiilin (805) sähkömagneettikäyttöä vastaavat valmistajan käyttöohjeet. Jos ilmenee vaikeuksia, joita ei voida ratkaista käyttöohjeen avulla, tulee kysyä lisätietoja valmistajalta. Venttiiliä Saksan liittotasavallan ulkopuolella käytettäessä tulee käyttäjäyrityksen tai laitteiston luovutuksesta vastaavan yrityksen huolehtia siitä, että voimassaolevia kansallisia määräyksiä noudatetaan. Tämän käyttöohjeen käyttö asettaa käyttäjäyritykselle käyttöpätevyydelle asetetut edellytykset kappaleen 2.3 Pätevä henkilökunta mukaisesti. Käyttöhenkilökuntaa tulee opastaa käyttöohjeen mukaisesti. Käyttöohjeen tulee olla jatkuvasti käytettävissä laitteen käyttöpaikalla. 1.1 Venttiilin tiedot Valmistaja: UNI Geräte E. Mangelmann Elektrotechnische Fabrik GmbH Holtumsweg 13 D Weeze Puhelin: +49 (0) 2837/ Fax: +49 (0) 2837/ Internet: Kuvaus Suoravaikutteinen, virrattomasti suljettu, jousikuormitettu turvasulkuventtiili, jossa pneumaattinen käyttölaite. Tarkastuksen perusta: DIN-EN 264 DIN nestekaasulle nestevaiheessa Käyttöpaine: 6-4 EPV(F) 6 bar 8-4 EPVF 8 bar 9-4 EPV(F) 9 bar 15-4 EPV(F) 15 bar 20-4 EPV(F) 20 bar 30-4 EPV(F) 30 bar 40-4 EPV(F) 40 bar Ympäristön lämpötila: -10 C + 60 C (263 K 333 K) Aineen lämpötila: EPV -10 C C (263 K 413 K) EPVF -10 C C (263 K 473 K) Asennusasento: Kytkentätiheys käyttölaite pystyssä tai makuuasennossa 500 kytkentää / tunti EPV ja laipanliitäntämitat DIN EN :n muk. / ANSI Laipan DN PN TÜVraportin Koepaineen (*) PT Laippa ANSI nro 1/2" 3/4" 1 11/4 11/2 2 21/ EPV.NÜ..92/93 40 S9/99 X X X PT EPV.NÜ..92/93* 40 S9/ X PT EPV.NÜ..92/93* 40 S9/ X PT EPV.NÜ..92/93* 40 S9/ X - - PT EPV.NÜ..92/93 40 S9/ X - PT EPV.NÜ..92/93 40 S9/ X PT 16 (*) Ulkoisen tiiviyden testi paineita tarkistaa EI ESITYSTÄ X tyyppitarkastus, O vastaanottotarkastustodistus 3.2 mahdollinen, - ei käytettävissä * DIN nestekaasulle nestevaiheessa TM 3099 Sivu 2 /18

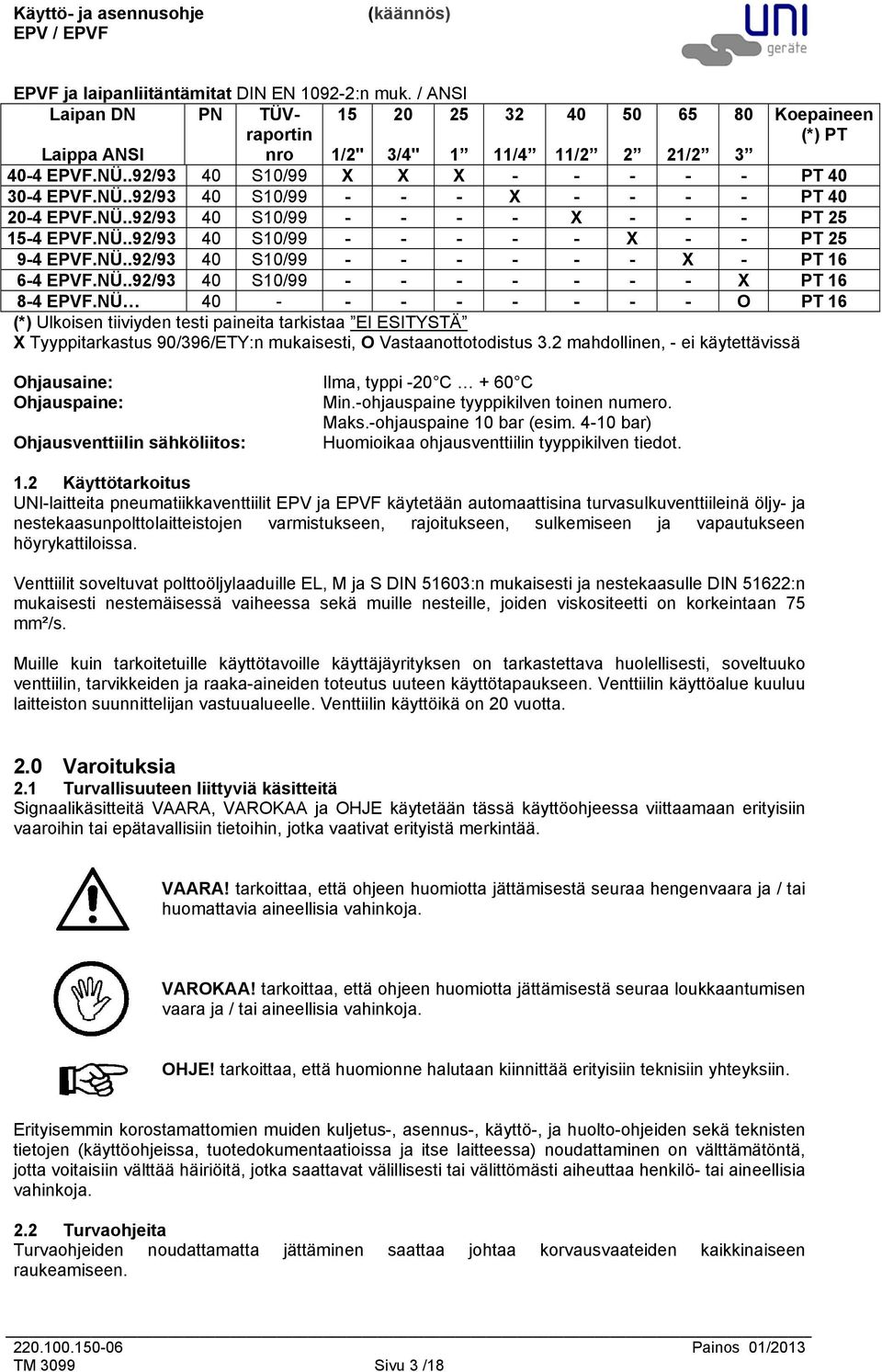

3 EPVF ja laipanliitäntämitat DIN EN :n muk. / ANSI Laipan DN PN TÜVraportin Koepaineen (*) PT Laippa ANSI nro 1/2" 3/4" 1 11/4 11/2 2 21/ EPVF.NÜ..92/93 40 S10/99 X X X PT EPVF.NÜ..92/93 40 S10/ X PT EPVF.NÜ..92/93 40 S10/ X PT EPVF.NÜ..92/93 40 S10/ X - - PT EPVF.NÜ..92/93 40 S10/ X - PT EPVF.NÜ..92/93 40 S10/ X PT EPVF.NÜ O PT 16 (*) Ulkoisen tiiviyden testi paineita tarkistaa EI ESITYSTÄ X Tyyppitarkastus 90/396/ETY:n mukaisesti, O Vastaanottotodistus 3.2 mahdollinen, - ei käytettävissä Ohjausaine: Ilma, typpi -20 C + 60 C Ohjauspaine: Min.-ohjauspaine tyyppikilven toinen numero. Maks.-ohjauspaine 10 bar (esim bar) Ohjausventtiilin sähköliitos: Huomioikaa ohjausventtiilin tyyppikilven tiedot. 1.2 Käyttötarkoitus UNI-laitteita pneumatiikkaventtiilit EPV ja EPVF käytetään automaattisina turvasulkuventtiileinä öljy- ja nestekaasunpolttolaitteistojen varmistukseen, rajoitukseen, sulkemiseen ja vapautukseen höyrykattiloissa. Venttiilit soveltuvat polttoöljylaaduille EL, M ja S DIN 51603:n mukaisesti ja nestekaasulle DIN 51622:n mukaisesti nestemäisessä vaiheessa sekä muille nesteille, joiden viskositeetti on korkeintaan 75 mm²/s. Muille kuin tarkoitetuille käyttötavoille käyttäjäyrityksen on tarkastettava huolellisesti, soveltuuko venttiilin, tarvikkeiden ja raaka-aineiden toteutus uuteen käyttötapaukseen. Venttiilin käyttöalue kuuluu laitteiston suunnittelijan vastuualueelle. Venttiilin käyttöikä on 20 vuotta. 2.0 Varoituksia 2.1 Turvallisuuteen liittyviä käsitteitä Signaalikäsitteitä VAARA, VAROKAA ja OHJE käytetään tässä käyttöohjeessa viittaamaan erityisiin vaaroihin tai epätavallisiin tietoihin, jotka vaativat erityistä merkintää. VAARA! tarkoittaa, että ohjeen huomiotta jättämisestä seuraa hengenvaara ja / tai huomattavia aineellisia vahinkoja. VAROKAA! tarkoittaa, että ohjeen huomiotta jättämisestä seuraa loukkaantumisen vaara ja / tai aineellisia vahinkoja. OHJE! tarkoittaa, että huomionne halutaan kiinnittää erityisiin teknisiin yhteyksiin. Erityisemmin korostamattomien muiden kuljetus-, asennus-, käyttö-, ja huolto-ohjeiden sekä teknisten tietojen (käyttöohjeissa, tuotedokumentaatioissa ja itse laitteessa) noudattaminen on välttämätöntä, jotta voitaisiin välttää häiriöitä, jotka saattavat välillisesti tai välittömästi aiheuttaa henkilö- tai aineellisia vahinkoja. 2.2 Turvaohjeita Turvaohjeiden noudattamatta jättäminen saattaa johtaa korvausvaateiden kaikkinaiseen raukeamiseen. TM 3099 Sivu 3 /18

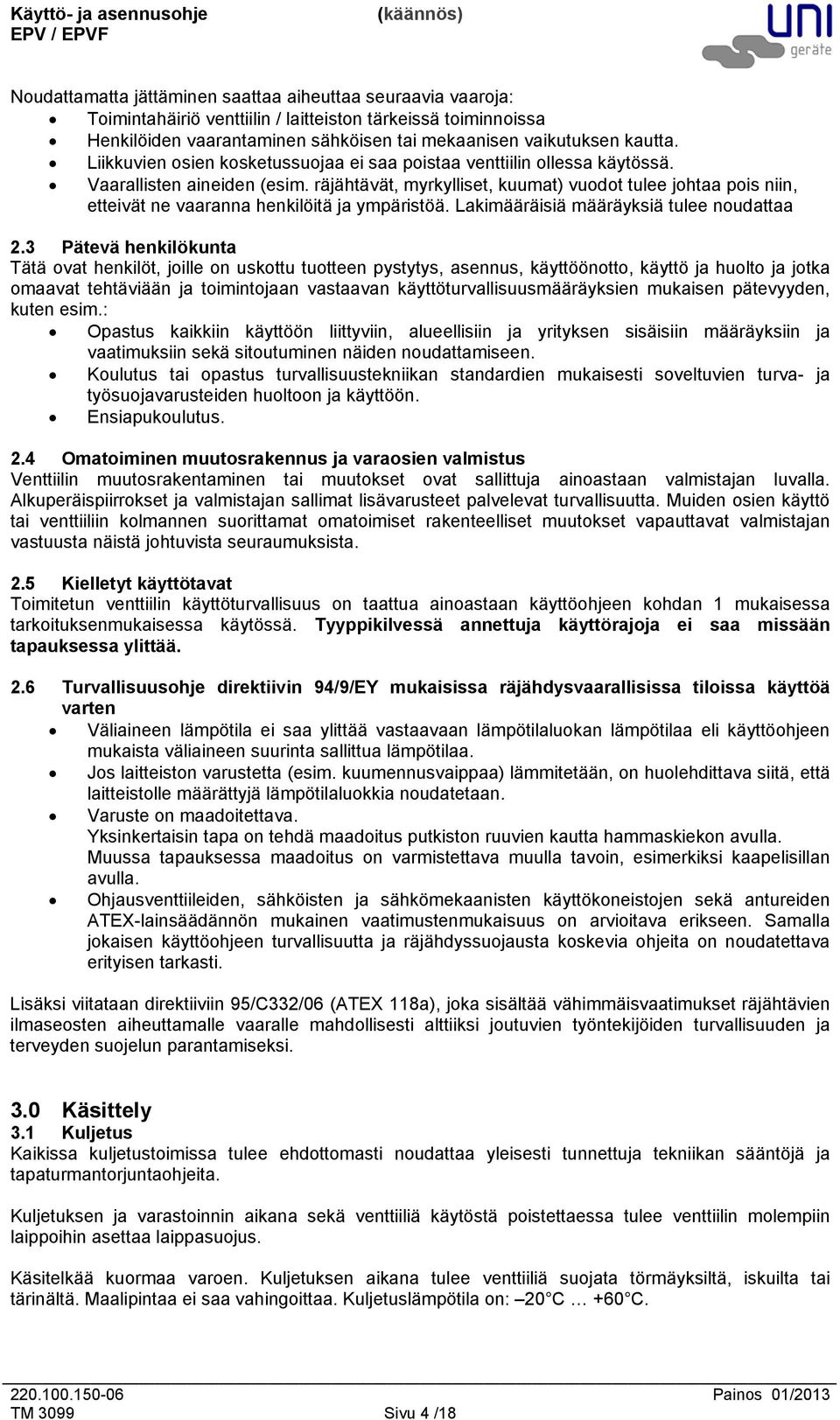

4 Noudattamatta jättäminen saattaa aiheuttaa seuraavia vaaroja: Toimintahäiriö venttiilin / laitteiston tärkeissä toiminnoissa Henkilöiden vaarantaminen sähköisen tai mekaanisen vaikutuksen kautta. Liikkuvien osien kosketussuojaa ei saa poistaa venttiilin ollessa käytössä. Vaarallisten aineiden (esim. räjähtävät, myrkylliset, kuumat) vuodot tulee johtaa pois niin, etteivät ne vaaranna henkilöitä ja ympäristöä. Lakimääräisiä määräyksiä tulee noudattaa 2.3 Pätevä henkilökunta Tätä ovat henkilöt, joille on uskottu tuotteen pystytys, asennus, käyttöönotto, käyttö ja huolto ja jotka omaavat tehtäviään ja toimintojaan vastaavan käyttöturvallisuusmääräyksien mukaisen pätevyyden, kuten esim.: Opastus kaikkiin käyttöön liittyviin, alueellisiin ja yrityksen sisäisiin määräyksiin ja vaatimuksiin sekä sitoutuminen näiden noudattamiseen. Koulutus tai opastus turvallisuustekniikan standardien mukaisesti soveltuvien turva- ja työsuojavarusteiden huoltoon ja käyttöön. Ensiapukoulutus. 2.4 Omatoiminen muutosrakennus ja varaosien valmistus Venttiilin muutosrakentaminen tai muutokset ovat sallittuja ainoastaan valmistajan luvalla. Alkuperäispiirrokset ja valmistajan sallimat lisävarusteet palvelevat turvallisuutta. Muiden osien käyttö tai venttiiliin kolmannen suorittamat omatoimiset rakenteelliset muutokset vapauttavat valmistajan vastuusta näistä johtuvista seuraumuksista. 2.5 Kielletyt käyttötavat Toimitetun venttiilin käyttöturvallisuus on taattua ainoastaan käyttöohjeen kohdan 1 mukaisessa tarkoituksenmukaisessa käytössä. Tyyppikilvessä annettuja käyttörajoja ei saa missään tapauksessa ylittää. 2.6 Turvallisuusohje direktiivin 94/9/EY mukaisissa räjähdysvaarallisissa tiloissa käyttöä varten Väliaineen lämpötila ei saa ylittää vastaavaan lämpötilaluokan lämpötilaa eli käyttöohjeen mukaista väliaineen suurinta sallittua lämpötilaa. Jos laitteiston varustetta (esim. kuumennusvaippaa) lämmitetään, on huolehdittava siitä, että laitteistolle määrättyjä lämpötilaluokkia noudatetaan. Varuste on maadoitettava. Yksinkertaisin tapa on tehdä maadoitus putkiston ruuvien kautta hammaskiekon avulla. Muussa tapauksessa maadoitus on varmistettava muulla tavoin, esimerkiksi kaapelisillan avulla. Ohjausventtiileiden, sähköisten ja sähkömekaanisten käyttökoneistojen sekä antureiden ATEX-lainsäädännön mukainen vaatimustenmukaisuus on arvioitava erikseen. Samalla jokaisen käyttöohjeen turvallisuutta ja räjähdyssuojausta koskevia ohjeita on noudatettava erityisen tarkasti. Lisäksi viitataan direktiiviin 95/C332/06 (ATEX 118a), joka sisältää vähimmäisvaatimukset räjähtävien ilmaseosten aiheuttamalle vaaralle mahdollisesti alttiiksi joutuvien työntekijöiden turvallisuuden ja terveyden suojelun parantamiseksi. 3.0 Käsittely 3.1 Kuljetus Kaikissa kuljetustoimissa tulee ehdottomasti noudattaa yleisesti tunnettuja tekniikan sääntöjä ja tapaturmantorjuntaohjeita. Kuljetuksen ja varastoinnin aikana sekä venttiiliä käytöstä poistettaessa tulee venttiilin molempiin laippoihin asettaa laippasuojus. Käsitelkää kuormaa varoen. Kuljetuksen aikana tulee venttiiliä suojata törmäyksiltä, iskuilta tai tärinältä. Maalipintaa ei saa vahingoittaa. Kuljetuslämpötila on: 20 C +60 C. TM 3099 Sivu 4 /18

5 Älkää koskaan kuljettako venttiiliä paineilmakäytön suojaputkille tai komponentteihin asetettuna. Kuljettakaa venttiiliä sitä varten tarkoitetussa kuljetuskulmassa (256) KA120:sta lähtien tai rengasmutterissa (926) KA160:sta lähtien. Kuljettakaa venttiili laatikossa tai paletilla ja asettakaa se pehmeästi tasaiselle pohjalle. Älkää koskaan asettako venttiiliä suojaputkille tai niiden komponenteille. Toimituksen täydellisyys ja mahdolliset kuljetusvauriot tulee tarkastaa välittömästi tavaran vastaanoton jälkeen. Katso myös lukua Varastointi Jos venttiiliä ei asenneta heti toimituksen jälkeen, se tulee varastoida asianmukaisesti. Varastointilämpötila -20 C +60 C, kuiva ja puhdas. Maalipinta suojaa korroosiolta neutraalissa kuivassa ympäristössä. Älkää vaurioittako maalipintaa. Kosteissa tiloissa on tarpeen käyttää kuivausainetta tai lämmitystä tiivisteveden muodostumisen välttämiseksi. DIN 7716:n (luonnonkumi- ja kumivalmisteet) mukaisten vaatimusten noudattamiseen viitataan yleisesti. 3.3 Käsittely ennen asennusta Suojuksilla varustetusta mallista tulee suojukset poistaa heti ennen asennusta! Suojatkaa sääolosuhteilta kuten esim. kosteudelta (muutoin kuivausaine). Asianmukainen käsittely suojaa vaurioilta. 4.0 Tuotekuvaus UNI-laitteissa sarjojen EPV ja EPVF pneumatiikkaventtiileissä on kyse suoraohjatuista, virrattomasti liitetystä, DIN EN 264:n mukaisella (nestekaasu nestevaiheessa DIN 51622:n muk.) pikasulkutoiminnolla varustetusta sulkuventtiilistä, jossa on pneumaattinen käyttölaite. Käyttölaitetta käytetään 3/2-teisellä ohjausventtiilillä, jossa on magneettikäyttölaite tyyppiä: 10-EVD 2 tai 10-EVD 2/2401. Kohdan 11.1 leikkauspiirrokset kuvassa 1 ja kuvassa 3 esittelevät venttiilin rakenteen. 4.1 Toiminta Kun 3/2-teinen ohjausventtiili (805) avataan, virtaa liitännän 3 2 kautta ohjausaine käyttömännän (217) alapuolelle. Ohjausaine painaa käyttömäntää (217) painejousia (503) vasten ja avaa venttiilikaran (205) avulla paineella paineistetun venttiilinlautasen (200). Venttiili on auki. Venttiili sammuu, kun ohjausventtiilin (805) virtaenergia sammutetaan, jää pois tai keskeytyy. Pneumaattisen käyttölaitteen komprimoitu ohjausaine puhalletaan pois ohjausventtiilin (805) kautta. 4.2 Tekniset tiedot Avausajat: Sulkuajat: 0,8 2 s riippuen nimellishalkaisijoista 1 s Käyttölaitetyypit ja ilmankäyttö normilitroina (NL) kytkentää kohti 4 baarin ohjauspaineella Laipan DN Laippa ANSI 15 1/2" 20 3/4" / / / EPV(F)..NÜ..92/93 KA 120 KA 120 KA ,5NL 2,5NL 2,5NL 30-4 EPV(F)..NÜ..92/ KA ,5NL 20-4 EPV(F)..NÜ..92/ KA ,5NL 15-4 EPV(F)..NÜ..92/ KA ,5NL 9-4 EPV(F)..NÜ..92/ KA 120 2,5NL - TM 3099 Sivu 5 /18

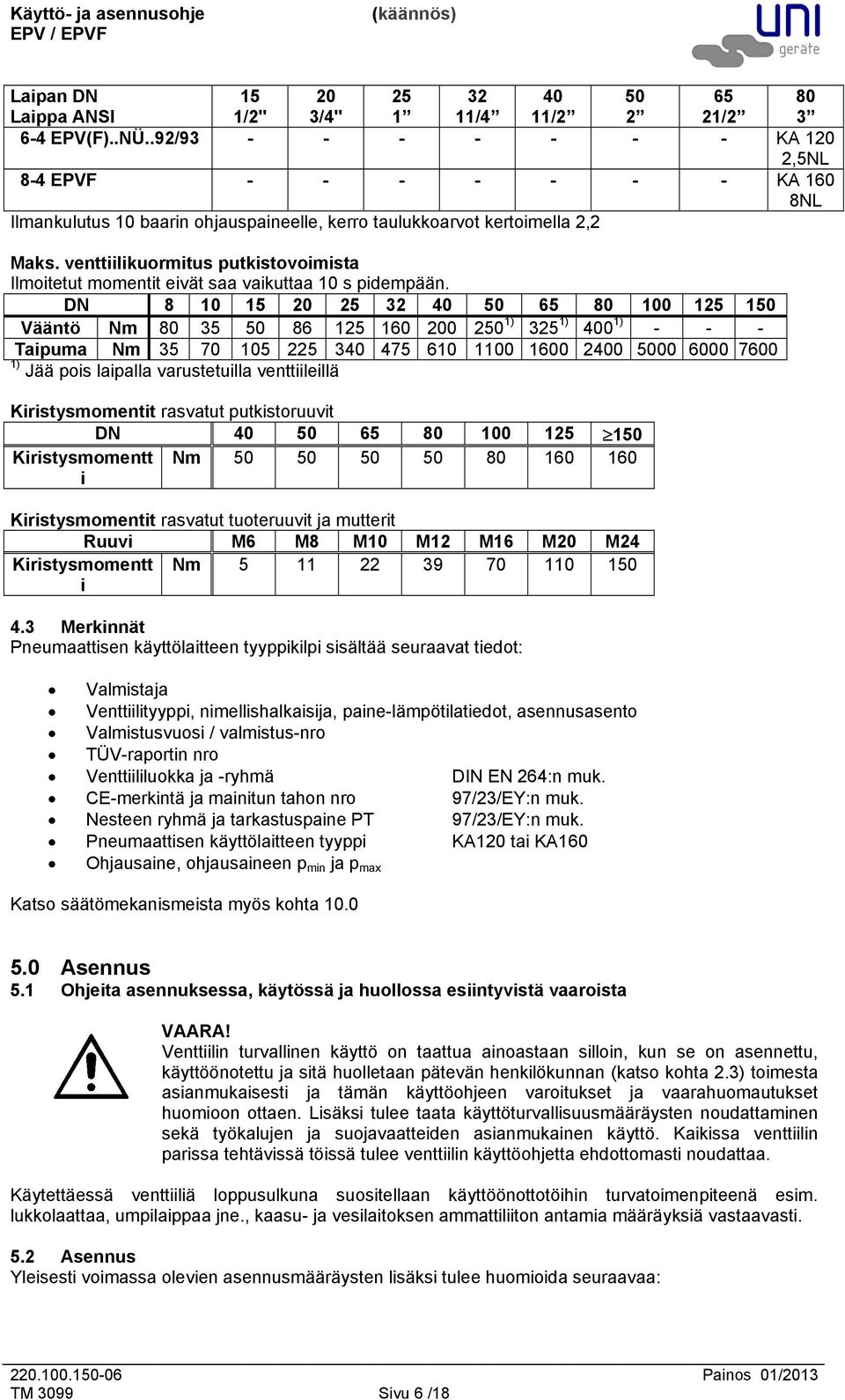

6 Laipan DN Laippa ANSI 15 1/2" 20 3/4" / / / EPV(F)..NÜ..92/ KA 120 2,5NL 8-4 EPVF KA 160 8NL Ilmankulutus 10 baarin ohjauspaineelle, kerro taulukkoarvot kertoimella 2,2 Maks. venttiilikuormitus putkistovoimista Ilmoitetut momentit eivät saa vaikuttaa 10 s pidempään. DN Vääntö Nm ) 325 1) 400 1) Taipuma Nm ) Jää pois laipalla varustetuilla venttiileillä Kiristysmomentit rasvatut putkistoruuvit DN Kiristysmomentt i Nm Kiristysmomentit rasvatut tuoteruuvit ja mutterit Ruuvi M6 M8 M10 M12 M16 M20 M24 Kiristysmomentt i Nm Merkinnät Pneumaattisen käyttölaitteen tyyppikilpi sisältää seuraavat tiedot: Valmistaja Venttiilityyppi, nimellishalkaisija, paine-lämpötilatiedot, asennusasento Valmistusvuosi / valmistus-nro TÜV-raportin nro Venttiililuokka ja -ryhmä DIN EN 264:n muk. CE-merkintä ja mainitun tahon nro 97/23/EY:n muk. Nesteen ryhmä ja tarkastuspaine PT 97/23/EY:n muk. Pneumaattisen käyttölaitteen tyyppi KA120 tai KA160 Ohjausaine, ohjausaineen p min ja p max Katso säätömekanismeista myös kohta Asennus 5.1 Ohjeita asennuksessa, käytössä ja huollossa esiintyvistä vaaroista VAARA! Venttiilin turvallinen käyttö on taattua ainoastaan silloin, kun se on asennettu, käyttöönotettu ja sitä huolletaan pätevän henkilökunnan (katso kohta 2.3) toimesta asianmukaisesti ja tämän käyttöohjeen varoitukset ja vaarahuomautukset huomioon ottaen. Lisäksi tulee taata käyttöturvallisuusmääräysten noudattaminen sekä työkalujen ja suojavaatteiden asianmukainen käyttö. Kaikissa venttiilin parissa tehtävissä töissä tulee venttiilin käyttöohjetta ehdottomasti noudattaa. Käytettäessä venttiiliä loppusulkuna suositellaan käyttöönottotöihin turvatoimenpiteenä esim. lukkolaattaa, umpilaippaa jne., kaasu- ja vesilaitoksen ammattiliiton antamia määräyksiä vastaavasti. 5.2 Asennus Yleisesti voimassa olevien asennusmääräysten lisäksi tulee huomioida seuraavaa: TM 3099 Sivu 6 /18

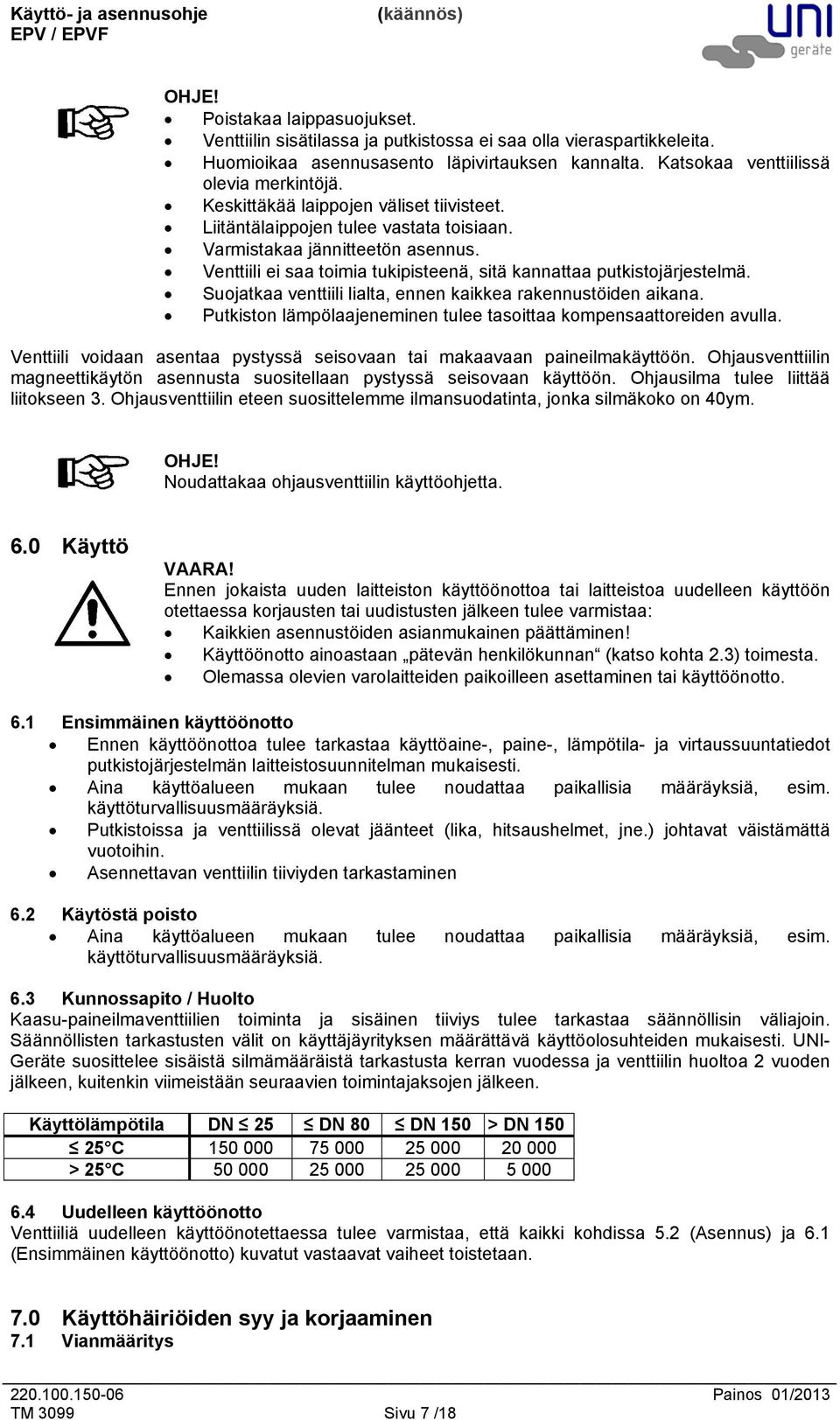

7 OHJE! Poistakaa laippasuojukset. Venttiilin sisätilassa ja putkistossa ei saa olla vieraspartikkeleita. Huomioikaa asennusasento läpivirtauksen kannalta. Katsokaa venttiilissä olevia merkintöjä. Keskittäkää laippojen väliset tiivisteet. Liitäntälaippojen tulee vastata toisiaan. Varmistakaa jännitteetön asennus. Venttiili ei saa toimia tukipisteenä, sitä kannattaa putkistojärjestelmä. Suojatkaa venttiili lialta, ennen kaikkea rakennustöiden aikana. Putkiston lämpölaajeneminen tulee tasoittaa kompensaattoreiden avulla. Venttiili voidaan asentaa pystyssä seisovaan tai makaavaan paineilmakäyttöön. Ohjausventtiilin magneettikäytön asennusta suositellaan pystyssä seisovaan käyttöön. Ohjausilma tulee liittää liitokseen 3. Ohjausventtiilin eteen suosittelemme ilmansuodatinta, jonka silmäkoko on 40ym. OHJE! Noudattakaa ohjausventtiilin käyttöohjetta. 6.0 Käyttö VAARA! Ennen jokaista uuden laitteiston käyttöönottoa tai laitteistoa uudelleen käyttöön otettaessa korjausten tai uudistusten jälkeen tulee varmistaa: Kaikkien asennustöiden asianmukainen päättäminen! Käyttöönotto ainoastaan pätevän henkilökunnan (katso kohta 2.3) toimesta. Olemassa olevien varolaitteiden paikoilleen asettaminen tai käyttöönotto. 6.1 Ensimmäinen käyttöönotto Ennen käyttöönottoa tulee tarkastaa käyttöaine-, paine-, lämpötila- ja virtaussuuntatiedot putkistojärjestelmän laitteistosuunnitelman mukaisesti. Aina käyttöalueen mukaan tulee noudattaa paikallisia määräyksiä, esim. käyttöturvallisuusmääräyksiä. Putkistoissa ja venttiilissä olevat jäänteet (lika, hitsaushelmet, jne.) johtavat väistämättä vuotoihin. Asennettavan venttiilin tiiviyden tarkastaminen 6.2 Käytöstä poisto Aina käyttöalueen mukaan tulee noudattaa paikallisia määräyksiä, esim. käyttöturvallisuusmääräyksiä. 6.3 Kunnossapito / Huolto Kaasu-paineilmaventtiilien toiminta ja sisäinen tiiviys tulee tarkastaa säännöllisin väliajoin. Säännöllisten tarkastusten välit on käyttäjäyrityksen määrättävä käyttöolosuhteiden mukaisesti. UNI- Geräte suosittelee sisäistä silmämääräistä tarkastusta kerran vuodessa ja venttiilin huoltoa 2 vuoden jälkeen, kuitenkin viimeistään seuraavien toimintajaksojen jälkeen. Käyttölämpötila DN 25 DN 80 DN 150 > DN C > 25 C Uudelleen käyttöönotto Venttiiliä uudelleen käyttöönotettaessa tulee varmistaa, että kaikki kohdissa 5.2 (Asennus) ja 6.1 (Ensimmäinen käyttöönotto) kuvatut vastaavat vaiheet toistetaan. 7.0 Käyttöhäiriöiden syy ja korjaaminen 7.1 Vianmääritys TM 3099 Sivu 7 /18

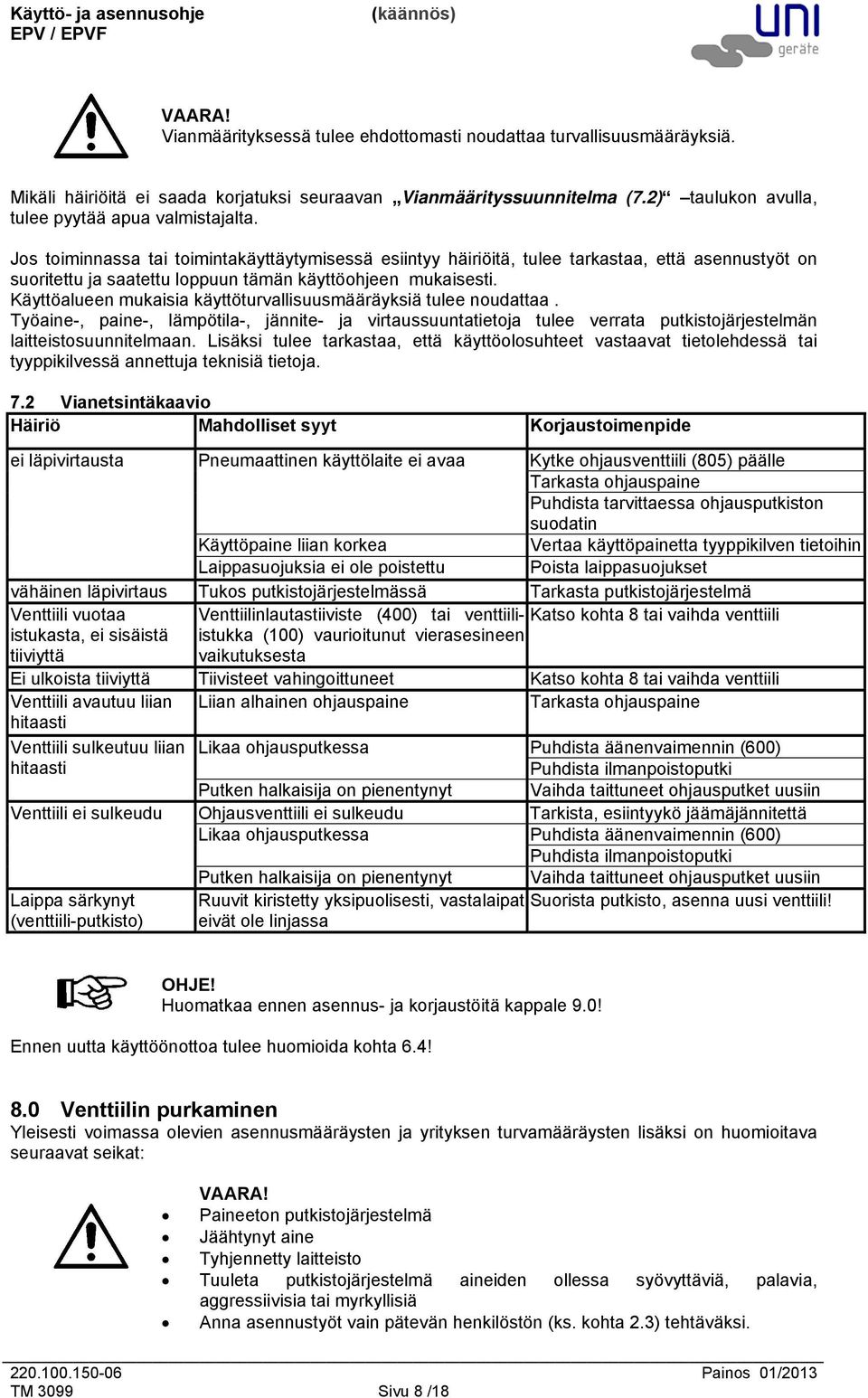

8 VAARA! Vianmäärityksessä tulee ehdottomasti noudattaa turvallisuusmääräyksiä. Mikäli häiriöitä ei saada korjatuksi seuraavan Vianmäärityssuunnitelma (7.2) taulukon avulla, tulee pyytää apua valmistajalta. Jos toiminnassa tai toimintakäyttäytymisessä esiintyy häiriöitä, tulee tarkastaa, että asennustyöt on suoritettu ja saatettu loppuun tämän käyttöohjeen mukaisesti. Käyttöalueen mukaisia käyttöturvallisuusmääräyksiä tulee noudattaa. Työaine-, paine-, lämpötila-, jännite- ja virtaussuuntatietoja tulee verrata putkistojärjestelmän laitteistosuunnitelmaan. Lisäksi tulee tarkastaa, että käyttöolosuhteet vastaavat tietolehdessä tai tyyppikilvessä annettuja teknisiä tietoja. 7.2 Vianetsintäkaavio Häiriö Mahdolliset syyt Korjaustoimenpide ei läpivirtausta Pneumaattinen käyttölaite ei avaa Kytke ohjausventtiili (805) päälle Tarkasta ohjauspaine Puhdista tarvittaessa ohjausputkiston suodatin Käyttöpaine liian korkea Vertaa käyttöpainetta tyyppikilven tietoihin Laippasuojuksia ei ole poistettu Poista laippasuojukset vähäinen läpivirtaus Tukos putkistojärjestelmässä Tarkasta putkistojärjestelmä Venttiili vuotaa Venttiilinlautastiiviste (400) tai venttiiliistukka Katso kohta 8 tai vaihda venttiili istukasta, ei sisäistä tiiviyttä (100) vaurioitunut vierasesineen vaikutuksesta Ei ulkoista tiiviyttä Tiivisteet vahingoittuneet Katso kohta 8 tai vaihda venttiili Venttiili avautuu liian Liian alhainen ohjauspaine Tarkasta ohjauspaine hitaasti Venttiili sulkeutuu liian Likaa ohjausputkessa Puhdista äänenvaimennin (600) hitaasti Puhdista ilmanpoistoputki Putken halkaisija on pienentynyt Vaihda taittuneet ohjausputket uusiin Venttiili ei sulkeudu Ohjausventtiili ei sulkeudu Tarkista, esiintyykö jäämäjännitettä Likaa ohjausputkessa Puhdista äänenvaimennin (600) Puhdista ilmanpoistoputki Putken halkaisija on pienentynyt Vaihda taittuneet ohjausputket uusiin Laippa särkynyt (venttiili-putkisto) Ruuvit kiristetty yksipuolisesti, vastalaipat Suorista putkisto, asenna uusi venttiili! eivät ole linjassa OHJE! Huomatkaa ennen asennus- ja korjaustöitä kappale 9.0! Ennen uutta käyttöönottoa tulee huomioida kohta 6.4! 8.0 Venttiilin purkaminen Yleisesti voimassa olevien asennusmääräysten ja yrityksen turvamääräysten lisäksi on huomioitava seuraavat seikat: VAARA! Paineeton putkistojärjestelmä Jäähtynyt aine Tyhjennetty laitteisto Tuuleta putkistojärjestelmä aineiden ollessa syövyttäviä, palavia, aggressiivisia tai myrkyllisiä Anna asennustyöt vain pätevän henkilöstön (ks. kohta 2.3) tehtäväksi. TM 3099 Sivu 8 /18

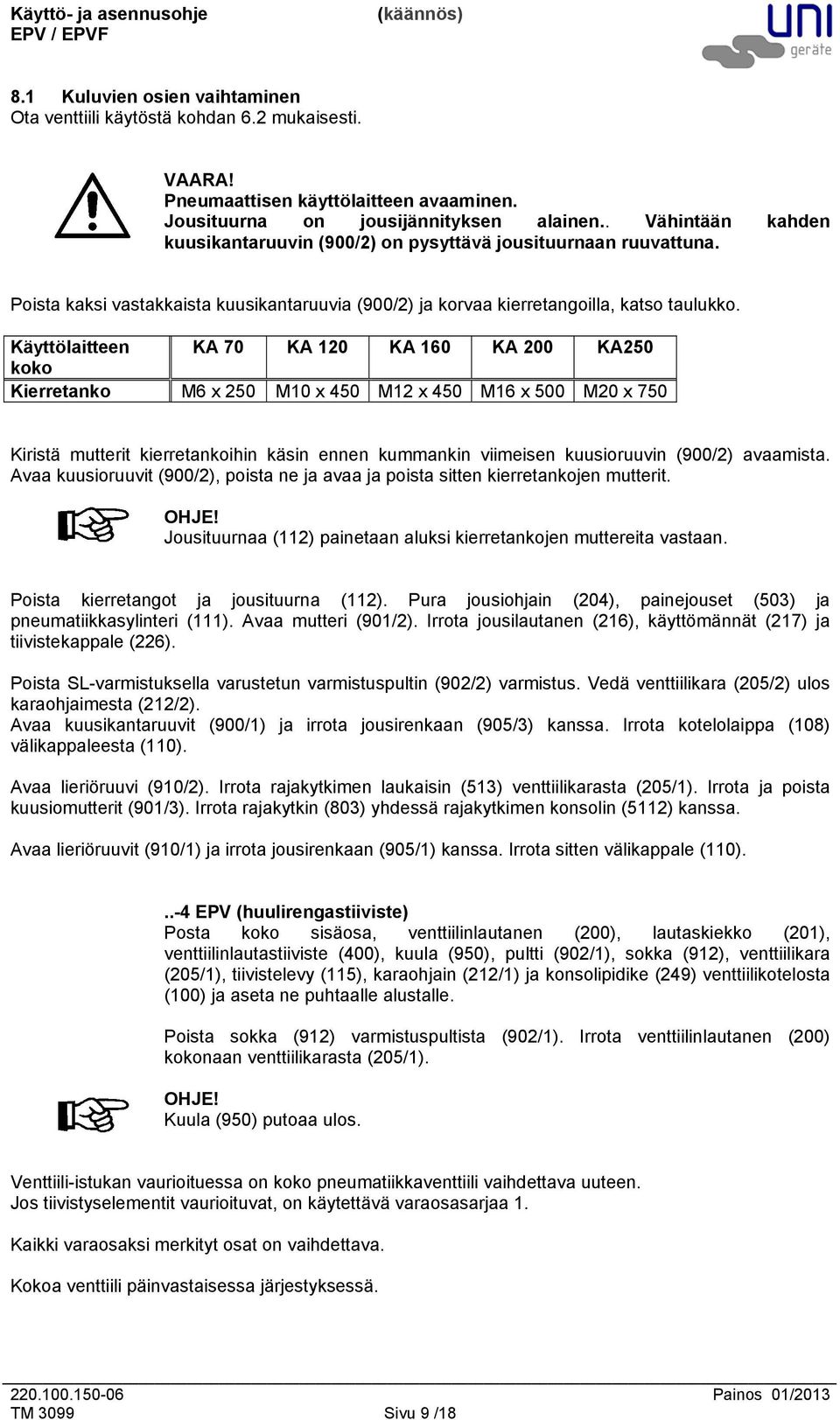

9 8.1 Kuluvien osien vaihtaminen Ota venttiili käytöstä kohdan 6.2 mukaisesti. VAARA! Pneumaattisen käyttölaitteen avaaminen. Jousituurna on jousijännityksen alainen.. Vähintään kahden kuusikantaruuvin (900/2) on pysyttävä jousituurnaan ruuvattuna. Poista kaksi vastakkaista kuusikantaruuvia (900/2) ja korvaa kierretangoilla, katso taulukko. Käyttölaitteen KA 70 KA 120 KA 160 KA 200 KA250 koko Kierretanko M6 x 250 M10 x 450 M12 x 450 M16 x 500 M20 x 750 Kiristä mutterit kierretankoihin käsin ennen kummankin viimeisen kuusioruuvin (900/2) avaamista. Avaa kuusioruuvit (900/2), poista ne ja avaa ja poista sitten kierretankojen mutterit. OHJE! Jousituurnaa (112) painetaan aluksi kierretankojen muttereita vastaan. Poista kierretangot ja jousituurna (112). Pura jousiohjain (204), painejouset (503) ja pneumatiikkasylinteri (111). Avaa mutteri (901/2). Irrota jousilautanen (216), käyttömännät (217) ja tiivistekappale (226). Poista SL-varmistuksella varustetun varmistuspultin (902/2) varmistus. Vedä venttiilikara (205/2) ulos karaohjaimesta (212/2). Avaa kuusikantaruuvit (900/1) ja irrota jousirenkaan (905/3) kanssa. Irrota kotelolaippa (108) välikappaleesta (110). Avaa lieriöruuvi (910/2). Irrota rajakytkimen laukaisin (513) venttiilikarasta (205/1). Irrota ja poista kuusiomutterit (901/3). Irrota rajakytkin (803) yhdessä rajakytkimen konsolin (5112) kanssa. Avaa lieriöruuvit (910/1) ja irrota jousirenkaan (905/1) kanssa. Irrota sitten välikappale (110)...-4 EPV (huulirengastiiviste) Posta koko sisäosa, venttiilinlautanen (200), lautaskiekko (201), venttiilinlautastiiviste (400), kuula (950), pultti (902/1), sokka (912), venttiilikara (205/1), tiivistelevy (115), karaohjain (212/1) ja konsolipidike (249) venttiilikotelosta (100) ja aseta ne puhtaalle alustalle. Poista sokka (912) varmistuspultista (902/1). Irrota venttiilinlautanen (200) kokonaan venttiilikarasta (205/1). OHJE! Kuula (950) putoaa ulos. Venttiili-istukan vaurioituessa on koko pneumatiikkaventtiili vaihdettava uuteen. Jos tiivistyselementit vaurioituvat, on käytettävä varaosasarjaa 1. Kaikki varaosaksi merkityt osat on vaihdettava. Kokoa venttiili päinvastaisessa järjestyksessä. TM 3099 Sivu 9 /18

10 ..-4 EPVF (laskospaljetiiviste) Posta koko sisäosa, venttiilinlautanen (200/1 ja 200/2), lautaskiekko (201), venttiilinlautastiiviste (400), kuula (950), pultti (902/1), sokka (912), venttiilikara (205/1), laskospalje (504) laskospaljekappaleineen (507), kiinnitystappi (943) ja kiertosuoja (227) venttiilikotelosta (100) ja aseta ne puhtaalle alustalle. Lyö kiinnitystappi (943) ulos kiertosuojasta (227). Poista sokka (912) varmistuspultista (902/1). Poista koko venttiilinlautanen (200/1) tiivisteineen (400) tai tiivistettäessä metalli metallille (200/2) venttiilikarasta (205/1). OHJE! Kuula (950) putoaa ulos. Venttiili-istukan vaurioituessa on koko pneumatiikkaventtiili vaihdettava uuteen. Jos tiivistyselementit vaurioituvat, on käytettävä varaosasarjaa 2 tai 4. Jos tiiviste-elementit tai metalli metallille -tiiviste on vaurioitunut, on käytettävä varaosasarjaa 3. Kaikki varaosaksi merkityt osat on vaihdettava. Kokoa venttiili päinvastaisessa järjestyksessä. Akselin tiivisterengas (404) on voideltava voiteluaineella Staburags N32 tai vastaavalla (DVGWhyväksyntä). Voitele pneumatiikkasylinteri (111) käyttömännän (217) alueelta voiteluaineella Staburags NBU 30. VAROKAA! Asentakaa kuluvat osat asianmukaisella tavalla, älkääkä vauroittako niitä asennuksessa. Tarkastakaa venttiilin sisäinen ja ulkoinen tiiviys DIN :n mukaisesti ja suorittakaa toimintatarkastus. 9.0 Takuu Takuun laajuus ja takuuaika on annettu UNI-Geräte E. Mangelmann Elektrotechnische Fabrik GmbH:n yleisten sopimusehtojen" toimituksen ajankohtana voimassa olevassa painoksessa tai niistä poiketen itse kauppasopimuksessa. Takaamme tekniikan kulloistakin tasoa ja vahvistettua käyttötarkoitusta vastaavan virheettömyyden. Vioista, jotka syntyvät asiattomasta käytöstä tai tämän käyttö- ja asennusohjeen, tapaturmientorjuntamääräysten, standardien EN, DIN, VDE ja muiden säännösten noudattamatta jättämisestä, ei voida esittää minkäänlaisia takuu- tai vahingonkorvausvaateita. Viat, jotka syntyvät käytön aikana tai tietolehdestä tai muista sopimuksista poikkeavien käyttöolosuhteiden vuoksi, eivät myöskään kuulu takuun piiriin. Oikeutetut valitukset korjataan meidän tai valtuuttamamme ammattiyrityksen toimesta jälkityöllä. Takuun ylittävät vaateet ovat poissuljettuja. Oikeutta korvaavaan toimitukseen ei ole olemassa. Huoltotyöt, vierasosien asentaminen, rakenteiden muutokset, sekä luonnolliset kulumat eivät kuulu takuun piiriin. Kaikki kuljetusvauriot tulee ilmoittaa välittömästi vastaavalle tavaran kuljettajalle, rautateille tai huolitsijalle, ei meille, muutoin tälle yritykselle esitetyt korvausvaatimukset saattavat raueta. TM 3099 Sivu 10 /18

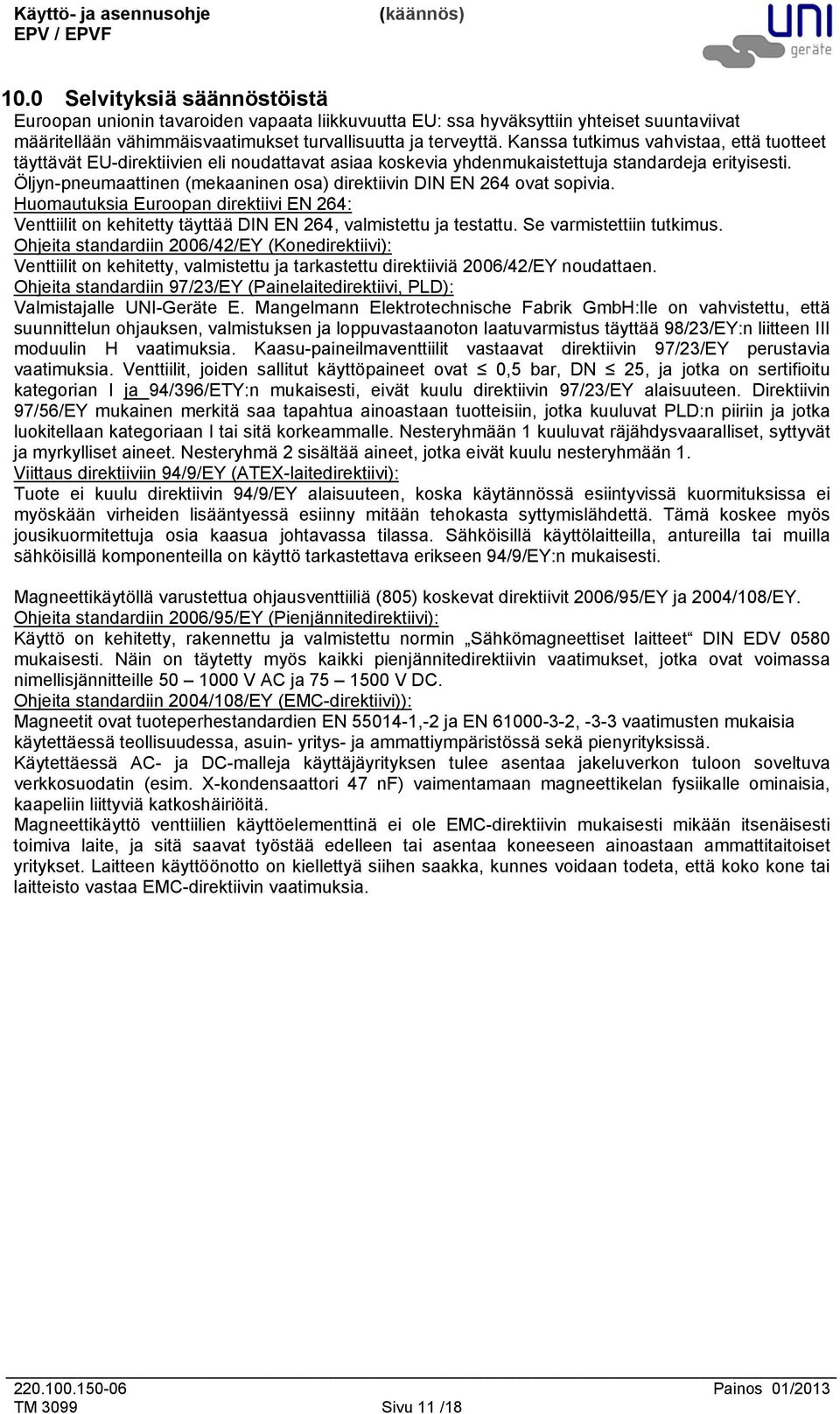

11 10.0 Selvityksiä säännöstöistä Euroopan unionin tavaroiden vapaata liikkuvuutta EU: ssa hyväksyttiin yhteiset suuntaviivat määritellään vähimmäisvaatimukset turvallisuutta ja terveyttä. Kanssa tutkimus vahvistaa, että tuotteet täyttävät EU-direktiivien eli noudattavat asiaa koskevia yhdenmukaistettuja standardeja erityisesti. Öljyn-pneumaattinen (mekaaninen osa) direktiivin DIN EN 264 ovat sopivia. Huomautuksia Euroopan direktiivi EN 264: Venttiilit on kehitetty täyttää DIN EN 264, valmistettu ja testattu. Se varmistettiin tutkimus. Ohjeita standardiin 2006/42/EY (Konedirektiivi): Venttiilit on kehitetty, valmistettu ja tarkastettu direktiiviä 2006/42/EY noudattaen. Ohjeita standardiin 97/23/EY (Painelaitedirektiivi, PLD): Valmistajalle UNI-Geräte E. Mangelmann Elektrotechnische Fabrik GmbH:lle on vahvistettu, että suunnittelun ohjauksen, valmistuksen ja loppuvastaanoton laatuvarmistus täyttää 98/23/EY:n liitteen III moduulin H vaatimuksia. Kaasu-paineilmaventtiilit vastaavat direktiivin 97/23/EY perustavia vaatimuksia. Venttiilit, joiden sallitut käyttöpaineet ovat 0,5 bar, DN 25, ja jotka on sertifioitu kategorian I ja 94/396/ETY:n mukaisesti, eivät kuulu direktiivin 97/23/EY alaisuuteen. Direktiivin 97/56/EY mukainen merkitä saa tapahtua ainoastaan tuotteisiin, jotka kuuluvat PLD:n piiriin ja jotka luokitellaan kategoriaan I tai sitä korkeammalle. Nesteryhmään 1 kuuluvat räjähdysvaaralliset, syttyvät ja myrkylliset aineet. Nesteryhmä 2 sisältää aineet, jotka eivät kuulu nesteryhmään 1. Viittaus direktiiviin 94/9/EY (ATEX-laitedirektiivi): Tuote ei kuulu direktiivin 94/9/EY alaisuuteen, koska käytännössä esiintyvissä kuormituksissa ei myöskään virheiden lisääntyessä esiinny mitään tehokasta syttymislähdettä. Tämä koskee myös jousikuormitettuja osia kaasua johtavassa tilassa. Sähköisillä käyttölaitteilla, antureilla tai muilla sähköisillä komponenteilla on käyttö tarkastettava erikseen 94/9/EY:n mukaisesti. Magneettikäytöllä varustettua ohjausventtiiliä (805) koskevat direktiivit 2006/95/EY ja 2004/108/EY. Ohjeita standardiin 2006/95/EY (Pienjännitedirektiivi): Käyttö on kehitetty, rakennettu ja valmistettu normin Sähkömagneettiset laitteet DIN EDV 0580 mukaisesti. Näin on täytetty myös kaikki pienjännitedirektiivin vaatimukset, jotka ovat voimassa nimellisjännitteille V AC ja V DC. Ohjeita standardiin 2004/108/EY (EMC-direktiivi)): Magneetit ovat tuoteperhestandardien EN ,-2 ja EN , -3-3 vaatimusten mukaisia käytettäessä teollisuudessa, asuin- yritys- ja ammattiympäristössä sekä pienyrityksissä. Käytettäessä AC- ja DC-malleja käyttäjäyrityksen tulee asentaa jakeluverkon tuloon soveltuva verkkosuodatin (esim. X-kondensaattori 47 nf) vaimentamaan magneettikelan fysiikalle ominaisia, kaapeliin liittyviä katkoshäiriöitä. Magneettikäyttö venttiilien käyttöelementtinä ei ole EMC-direktiivin mukaisesti mikään itsenäisesti toimiva laite, ja sitä saavat työstää edelleen tai asentaa koneeseen ainoastaan ammattitaitoiset yritykset. Laitteen käyttöönotto on kiellettyä siihen saakka, kunnes voidaan todeta, että koko kone tai laitteisto vastaa EMC-direktiivin vaatimuksia. TM 3099 Sivu 11 /18

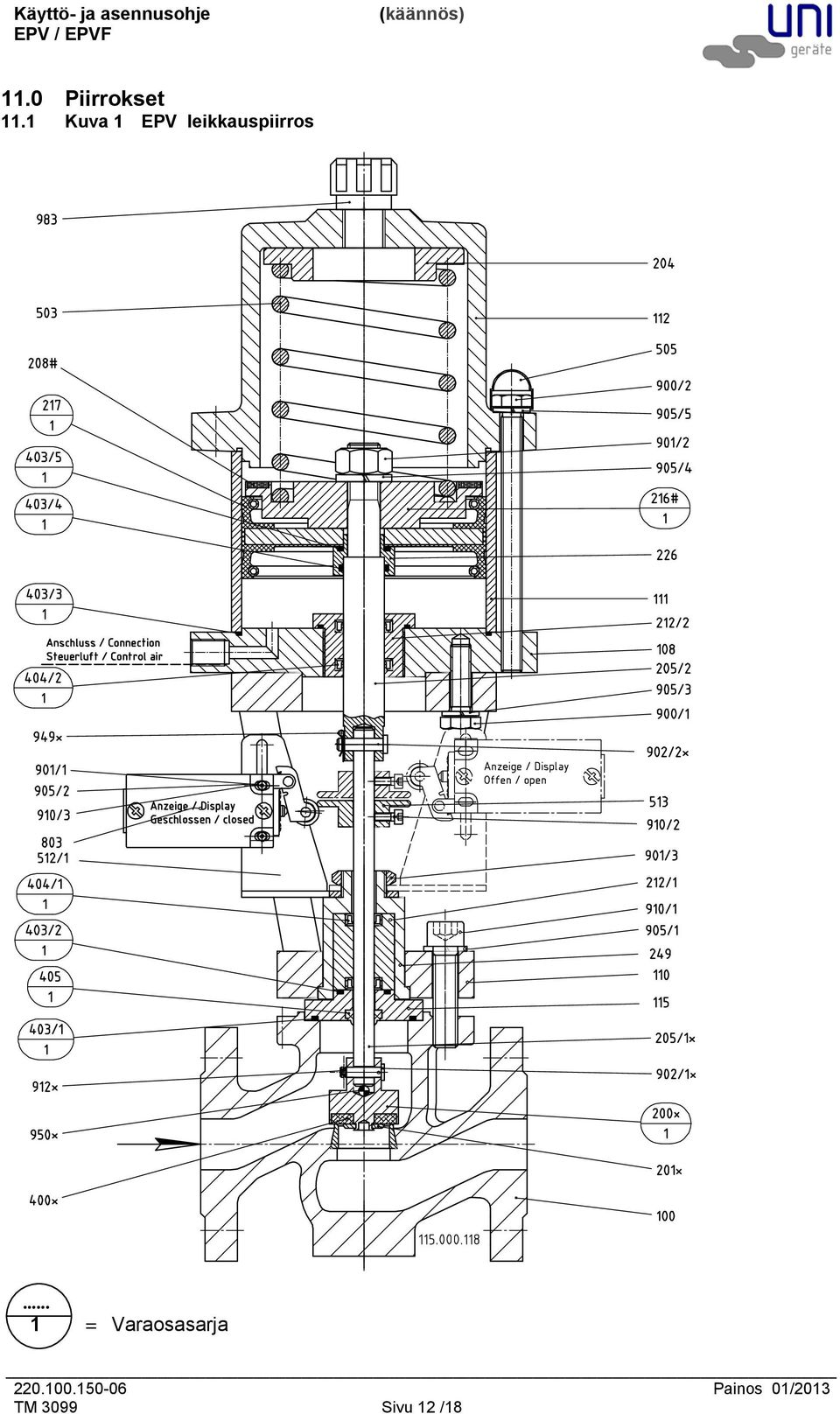

12 11.0 Piirrokset 11.1 Kuva 1 EPV leikkauspiirros... 1 = Varaosasarja TM 3099 Sivu 12 /18

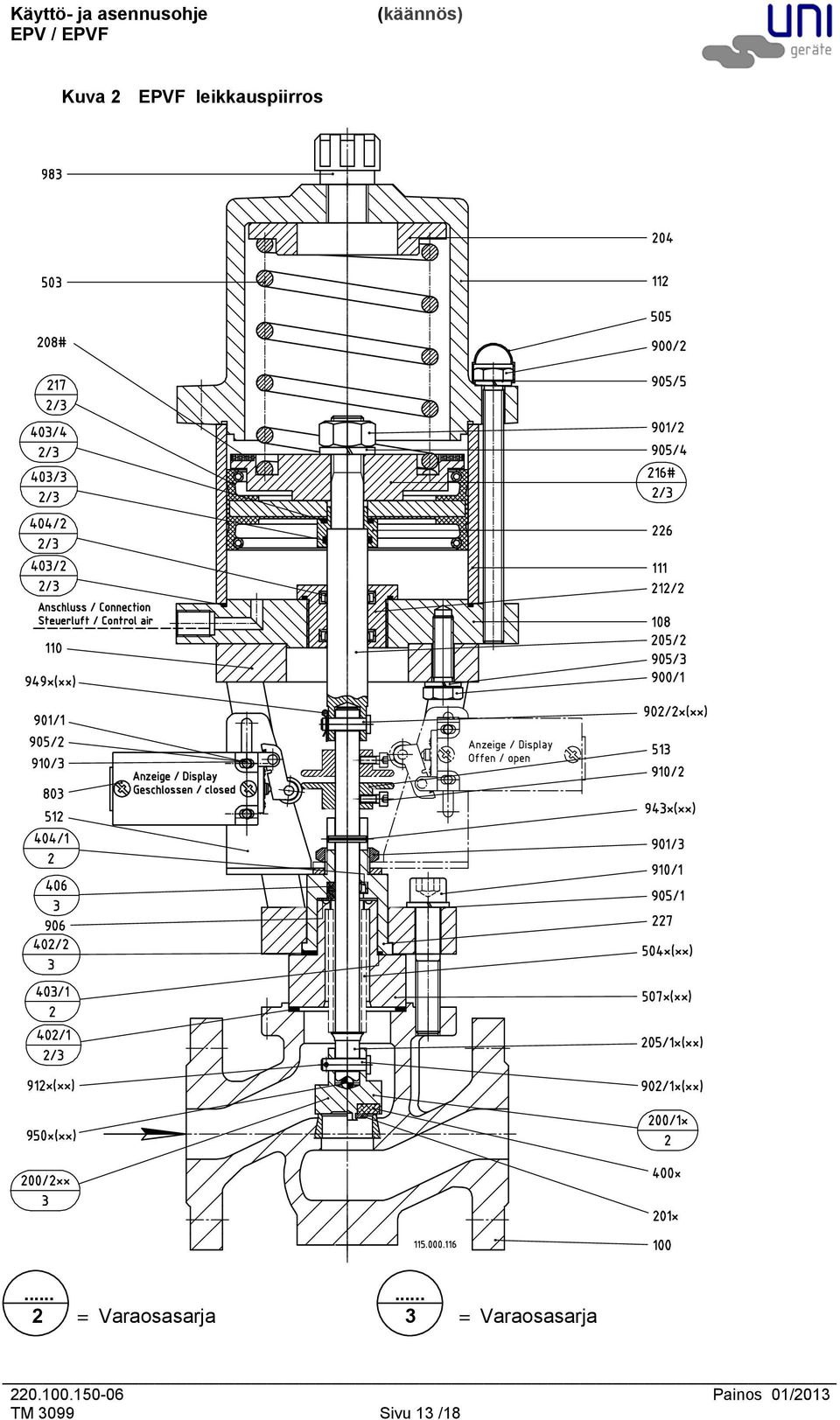

13 Kuva 2 EPVF leikkauspiirros = Varaosasarja 3 = Varaosasarja TM 3099 Sivu 13 /18

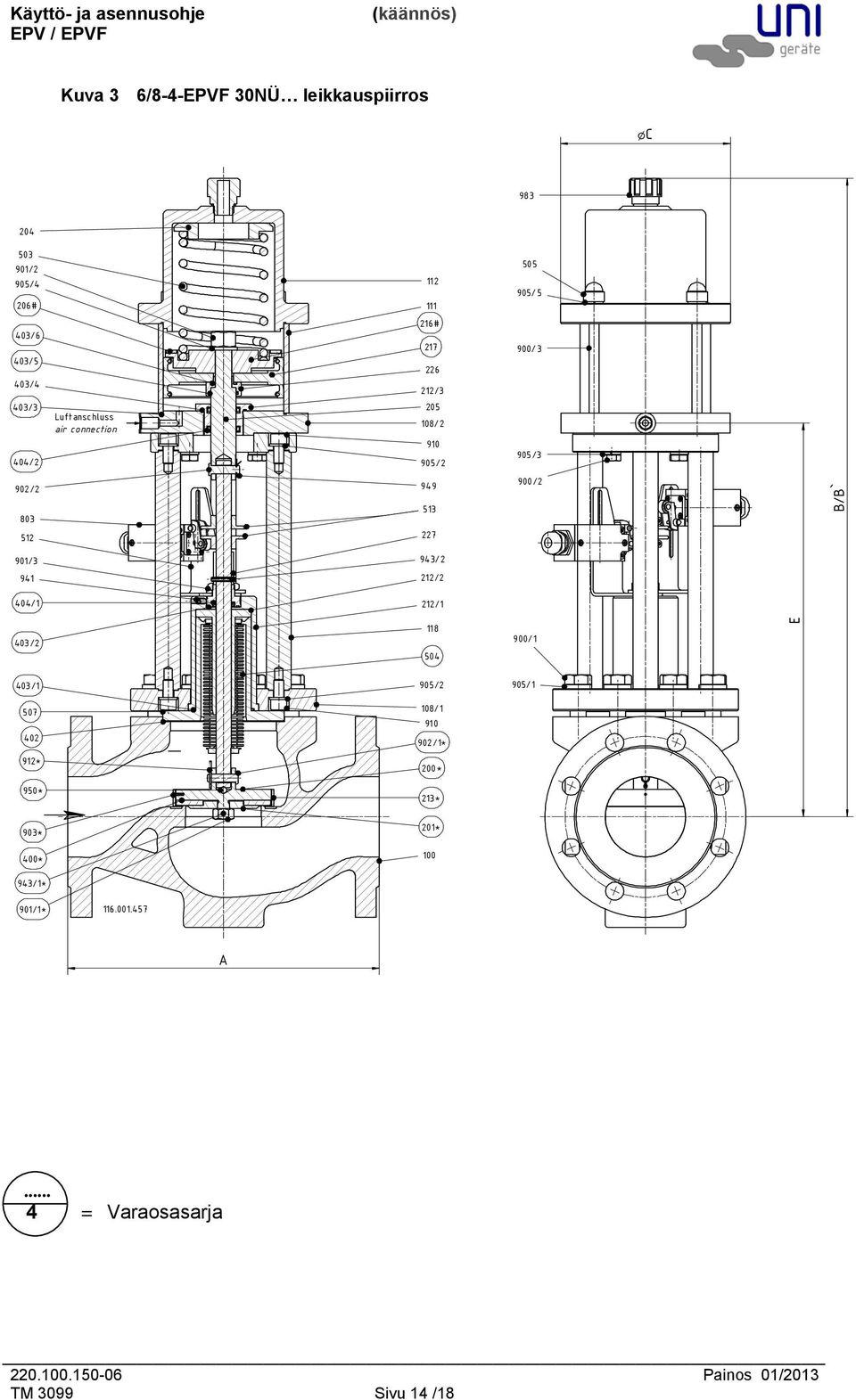

14 Kuva 3 6/8-4-EPVF 30NÜ leikkauspiirros C /2 905/4 206# 403/6 403/5 403/4 403/3 404/2 Luftanschluss air connection # / / / /5 900/3 905/3 902/ /2 B/B` 901/3 943/ /2 404/1 212/1 403/ /1 E 403/1 905/2 905/ / /1* 912* 200* 950* 213* 903* 201* 400* /1* 901/1* A... 4 = Varaosasarja TM 3099 Sivu 14 /18

15 11.2 Näköalapiirros 11.3 Ohjausventtiili Liitäntä 1 = Ilmanpoisto Liitäntä 2 = Käyttölaite Liitäntä 3 = Ohjausilma 11.4 Kappaleluettelo Kohta / Item Kappale / Qty. Kuvaus Description Venttiilikotelo Valve chamber/ housing Kotelolaippa Housing flange Välikappale Spacer Pneumatiikkasylinteri Pneumatic cylinder Jousituurna Spring cap Tiivistelevy Sealing board 200/1 1 Venttiilinlautanen Valve disk 200/2 1 Venttiilinlautanen Valve disk Lautaskiekko Disk plate Jousiohjain Spring guide pin 205/1 1 Venttiilikara Valve spindle 205/2 1 Venttiilikara Valve spindle Iskunvaimennin Sound insulation 212/1 1 Karaohjain Spindle guide 212/2 1 Karaohjain Spindle guide Jousilautanen Spring disk Käyttömäntä Drive piston Tiivistekappale Sealing piece Kiertosuoja Torsion protection Venttiilinlautastiiviste Valve disk sealing 402/1 1 Tasotiiviste Gasket 402/2 1 Tasotiiviste Gasket 402/3 1 Tasotiiviste Basket 403/1 1 O-rengas O-ring 403/2 1 O-rengas O-ring 403/3 1 O-rengas O-ring 403/4 1 O-rengas O-ring 403/5 1 O-rengas O-ring 403/6 1 O-rengas O-ring TM 3099 Sivu 15 /18

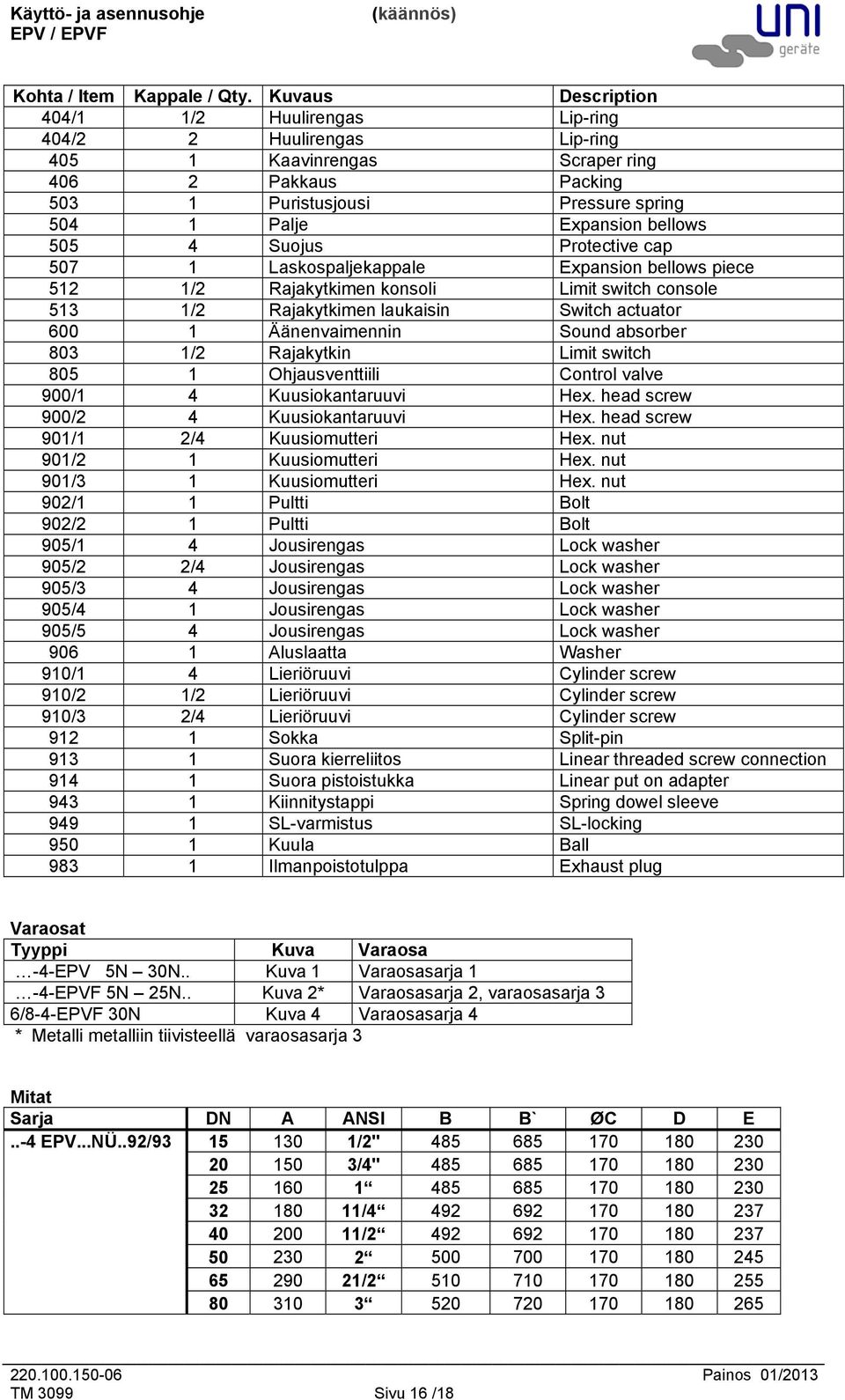

16 Kohta / Item Kappale / Qty. Kuvaus Description 404/1 1/2 Huulirengas Lip-ring 404/2 2 Huulirengas Lip-ring Kaavinrengas Scraper ring Pakkaus Packing Puristusjousi Pressure spring Palje Expansion bellows Suojus Protective cap Laskospaljekappale Expansion bellows piece 512 1/2 Rajakytkimen konsoli Limit switch console 513 1/2 Rajakytkimen laukaisin Switch actuator Äänenvaimennin Sound absorber 803 1/2 Rajakytkin Limit switch Ohjausventtiili Control valve 900/1 4 Kuusiokantaruuvi Hex. head screw 900/2 4 Kuusiokantaruuvi Hex. head screw 901/1 2/4 Kuusiomutteri Hex. nut 901/2 1 Kuusiomutteri Hex. nut 901/3 1 Kuusiomutteri Hex. nut 902/1 1 Pultti Bolt 902/2 1 Pultti Bolt 905/1 4 Jousirengas Lock washer 905/2 2/4 Jousirengas Lock washer 905/3 4 Jousirengas Lock washer 905/4 1 Jousirengas Lock washer 905/5 4 Jousirengas Lock washer Aluslaatta Washer 910/1 4 Lieriöruuvi Cylinder screw 910/2 1/2 Lieriöruuvi Cylinder screw 910/3 2/4 Lieriöruuvi Cylinder screw Sokka Split-pin Suora kierreliitos Linear threaded screw connection Suora pistoistukka Linear put on adapter Kiinnitystappi Spring dowel sleeve SL-varmistus SL-locking Kuula Ball Ilmanpoistotulppa Exhaust plug Varaosat Tyyppi Kuva Varaosa -4-EPV 5N 30N.. Kuva 1 Varaosasarja 1-4-EPVF 5N 25N.. Kuva 2* Varaosasarja 2, varaosasarja 3 6/8-4-EPVF 30N Kuva 4 Varaosasarja 4 * Metalli metalliin tiivisteellä varaosasarja 3 Mitat Sarja DN A ANSI B B` ØC D E..-4 EPV...NÜ..92/ /2" /4" / / / TM 3099 Sivu 16 /18

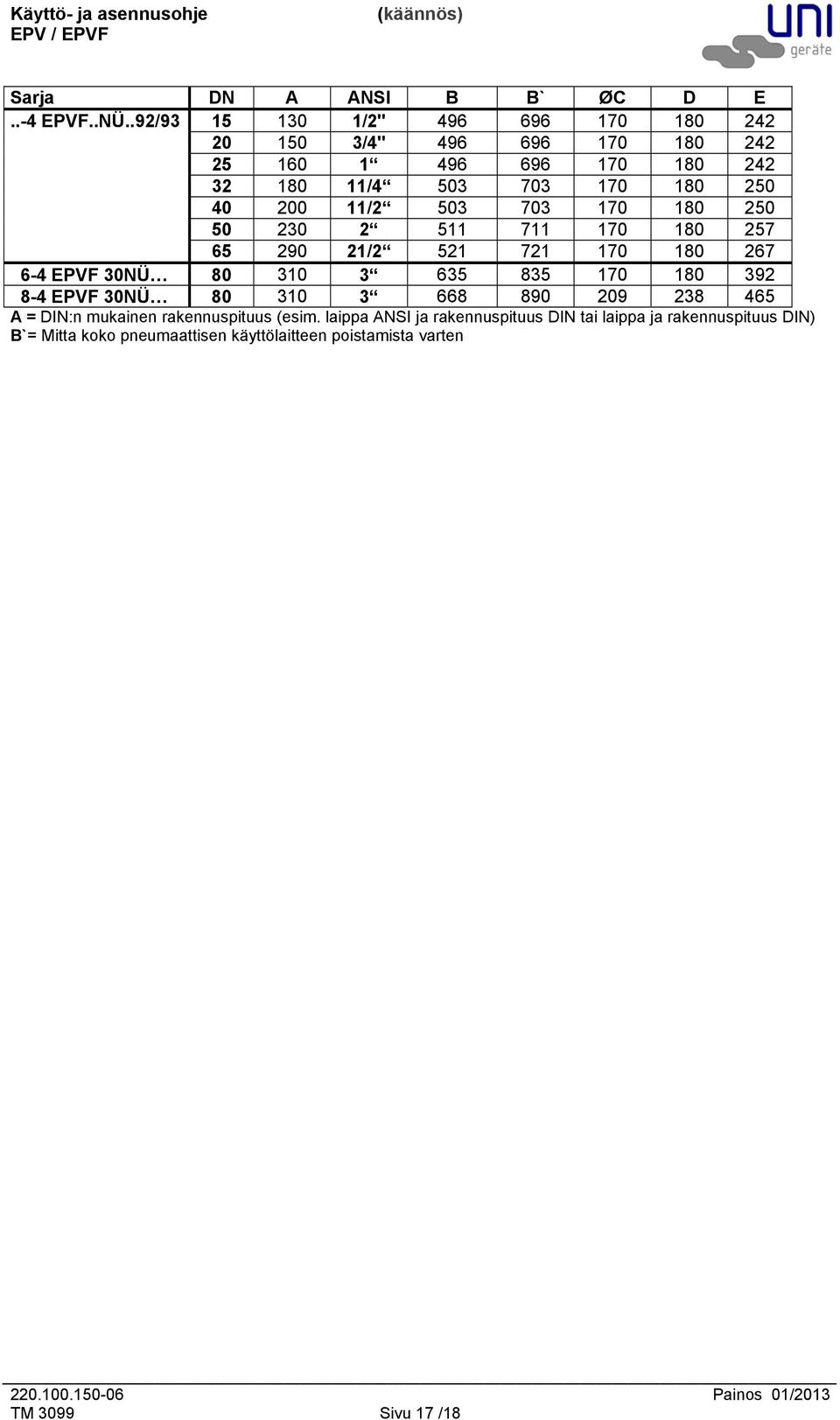

17 Sarja DN A ANSI B B` ØC D E..-4 EPVF..NÜ..92/ /2" /4" / / / EPVF 30NÜ EPVF 30NÜ A = DIN:n mukainen rakennuspituus (esim. laippa ANSI ja rakennuspituus DIN tai laippa ja rakennuspituus DIN) B`= Mitta koko pneumaattisen käyttölaitteen poistamista varten TM 3099 Sivu 17 /18

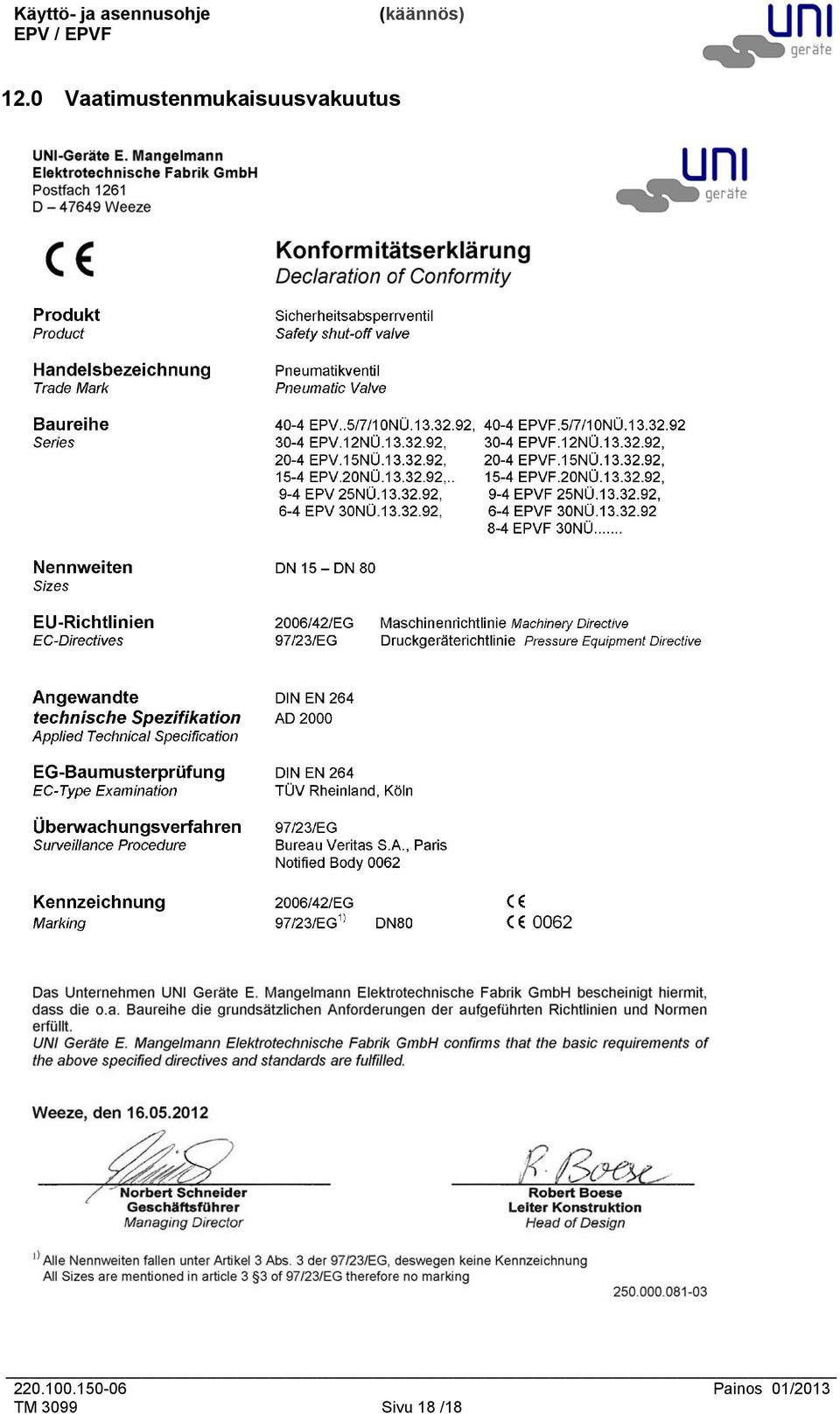

18 12.0 Vaatimustenmukaisuusvakuutus TM 3099 Sivu 18 /18
