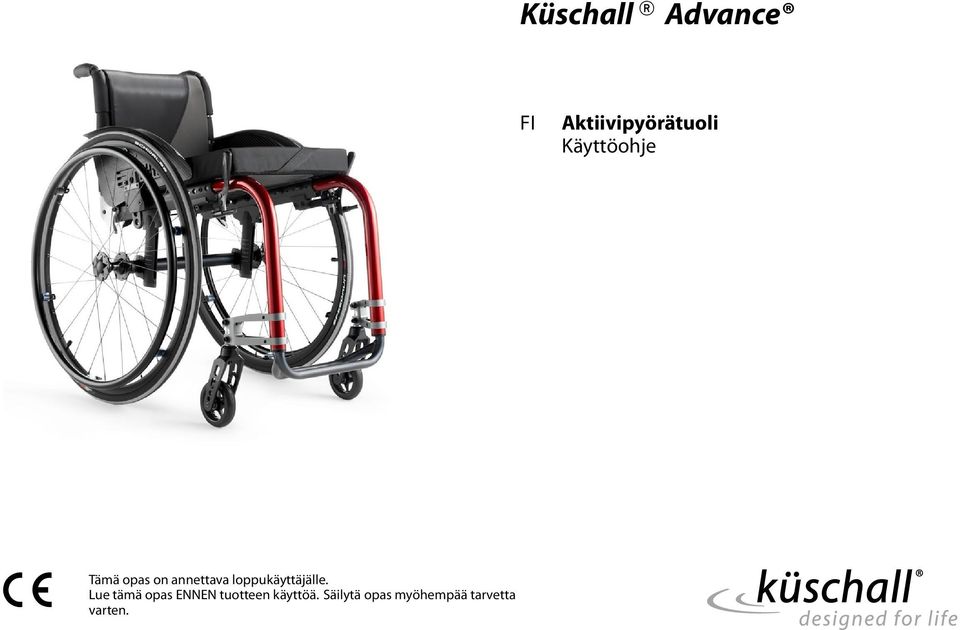

1 Küschall Advance FI Aktiivipyörätuoli Käyttöohje Tämä opas on annettava loppukäyttäjälle. Lue tämä opas ENNEN tuotteen käyttöä. Säilytä opas myöhempää tarvetta varten.

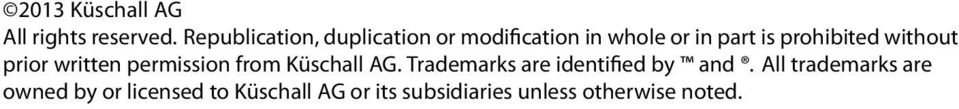

2 2013 Küschall AG All rights reserved. Republication, duplication or modification in whole or in part is prohibited without prior written permission from Küschall AG. Trademarks are identified by and. All trademarks are owned by or licensed to Küschall AG or its subsidiaries unless otherwise noted.

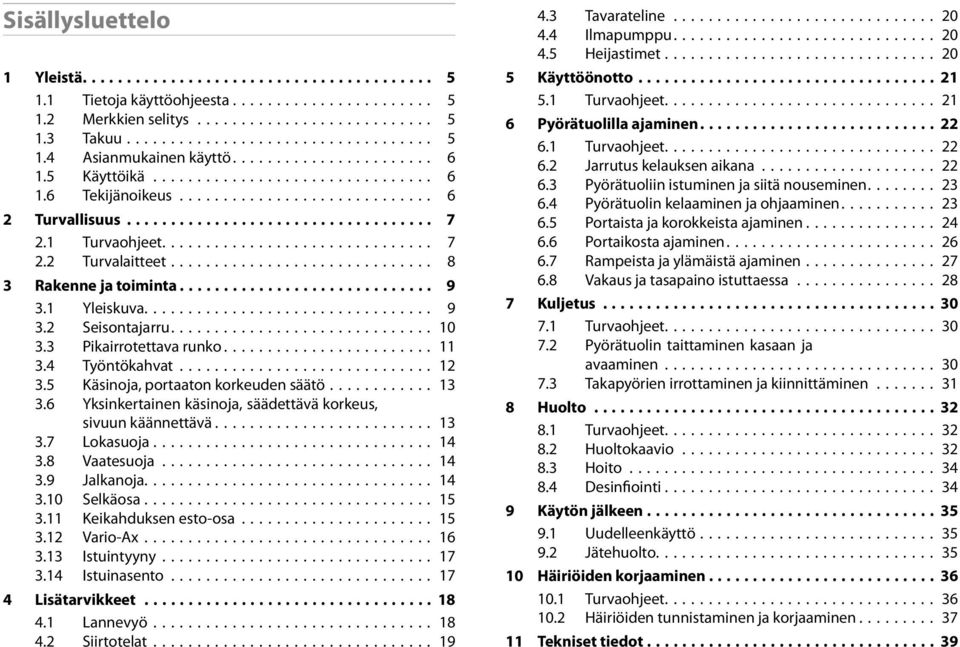

3 Sisällysluettelo 1 Yleistä Tietojakäyttöohjeesta Merkkienselitys Takuu Asianmukainenkäyttö Käyttöikä Tekijänoikeus Turvallisuus Turvaohjeet Turvalaitteet Rakennejatoiminta Yleiskuva Seisontajarru Pikairrotettavarunko Työntökahvat Käsinoja,portaatonkorkeudensäätö Yksinkertainen käsinoja, säädettävä korkeus, sivuunkäännettävä Lokasuoja Vaatesuoja Jalkanoja Selkäosa Keikahduksenesto-osa Vario-Ax Istuintyyny Istuinasento Lisätarvikkeet Lannevyö Siirtotelat Tavarateline Ilmapumppu Heijastimet Käyttöönotto Turvaohjeet Pyörätuolillaajaminen Turvaohjeet Jarrutuskelauksenaikana Pyörätuoliinistuminenjasiitänouseminen Pyörätuolinkelaaminenjaohjaaminen Portaistajakorokkeistaajaminen Portaikostaajaminen Rampeistajaylämäistäajaminen Vakausjatasapainoistuttaessa Kuljetus Turvaohjeet Pyörätuolin taittaminen kasaan ja avaaminen Takapyörien irrottaminen ja kiinnittäminen Huolto Turvaohjeet Huoltokaavio Hoito Desinfiointi Käytönjälkeen Uudelleenkäyttö Jätehuolto Häiriöidenkorjaaminen Turvaohjeet Häiriöidentunnistaminenjakorjaaminen Teknisettiedot

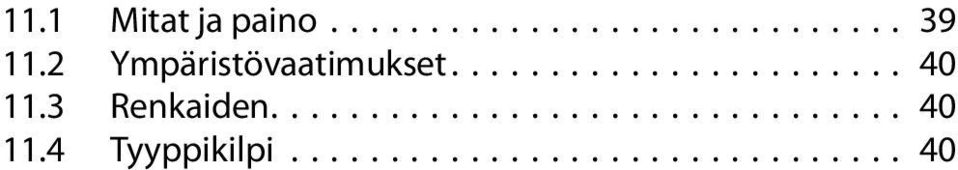

4 11.1 Mitatjapaino Ympäristövaatimukset Renkaiden Tyyppikilpi

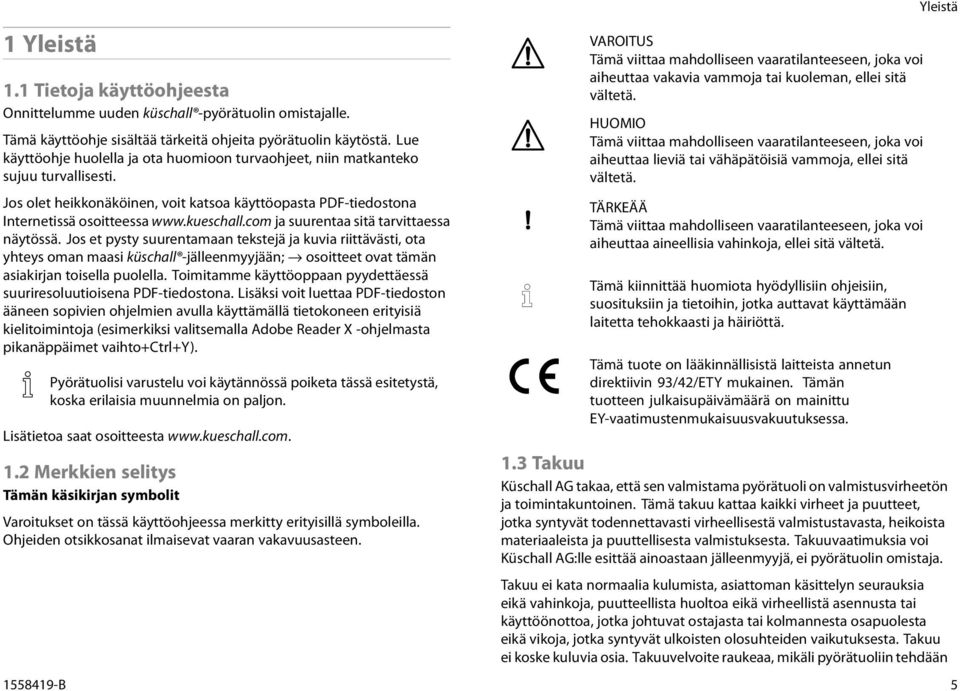

5 1Yleistä 1.1 Tietoja käyttöohjeesta Onnittelumme uuden küschall -pyörätuolin omistajalle. Tämä käyttöohje sisältää tärkeitä ohjeita pyörätuolin käytöstä. Lue käyttöohje huolella ja ota huomioon turvaohjeet, niin matkanteko sujuu turvallisesti. Jos olet heikkonäköinen, voit katsoa käyttöopasta PDF-tiedostona Internetissä osoitteessa ja suurentaa sitä tarvittaessa näytössä. Jos et pysty suurentamaan tekstejä ja kuvia riittävästi, ota yhteys oman maasi küschall -jälleenmyyjään; fi osoitteet ovat tämän asiakirjan toisella puolella. Toimitamme käyttöoppaan pyydettäessä suuriresoluutioisena PDF-tiedostona. Lisäksi voit luettaa PDF-tiedoston ääneen sopivien ohjelmien avulla käyttämällä tietokoneen erityisiä kielitoimintoja(esimerkiksi valitsemalla Adobe Reader X-ohjelmasta pikanäppäimet vaihto+ctrl+y). Pyörätuolisi varustelu voi käytännössä poiketa tässä esitetystä, koska erilaisia muunnelmia on paljon. Lisätietoa saat osoitteesta Merkkien selitys Tämän käsikirjan symbolit Varoitukset on tässä käyttöohjeessa merkitty erityisillä symboleilla. Ohjeiden otsikkosanat ilmaisevat vaaran vakavuusasteen. VAROITUS Tämä viittaa mahdolliseen vaaratilanteeseen, joka voi aiheuttaa vakavia vammoja tai kuoleman, ellei sitä vältetä. HUOMIO Tämä viittaa mahdolliseen vaaratilanteeseen, joka voi aiheuttaa lieviä tai vähäpätöisiä vammoja, ellei sitä vältetä. TÄRKEÄÄ Tämä viittaa mahdolliseen vaaratilanteeseen, joka voi aiheuttaa aineellisia vahinkoja, ellei sitä vältetä. Tämä kiinnittää huomiota hyödyllisiin ohjeisiin, suosituksiin ja tietoihin, jotka auttavat käyttämään laitetta tehokkaasti ja häiriöttä. Tämä tuote on lääkinnällisistä laitteista annetun direktiivin 93/42/ETY mukainen. Tämän tuotteen julkaisupäivämäärä on mainittu EY-vaatimustenmukaisuusvakuutuksessa. Yleistä 1.3 Takuu Küschall AG takaa, että sen valmistama pyörätuoli on valmistusvirheetön ja toimintakuntoinen. Tämä takuu kattaa kaikki virheet ja puutteet, jotka syntyvät todennettavasti virheellisestä valmistustavasta, heikoista materiaaleista ja puuttellisesta valmistuksesta. Takuuvaatimuksia voi Küschall AG:lle esittää ainoastaan jälleenmyyjä, ei pyörätuolin omistaja. Takuu ei kata normaalia kulumista, asiattoman käsittelyn seurauksia eikä vahinkoja, puutteellista huoltoa eikä virheellistä asennusta tai käyttöönottoa, jotka johtuvat ostajasta tai kolmannesta osapuolesta eikä vikoja, jotka syntyvät ulkoisten olosuhteiden vaikutuksesta. Takuu ei koske kuluvia osia. Takuuvelvoite raukeaa, mikäli pyörätuoliin tehdään B 5

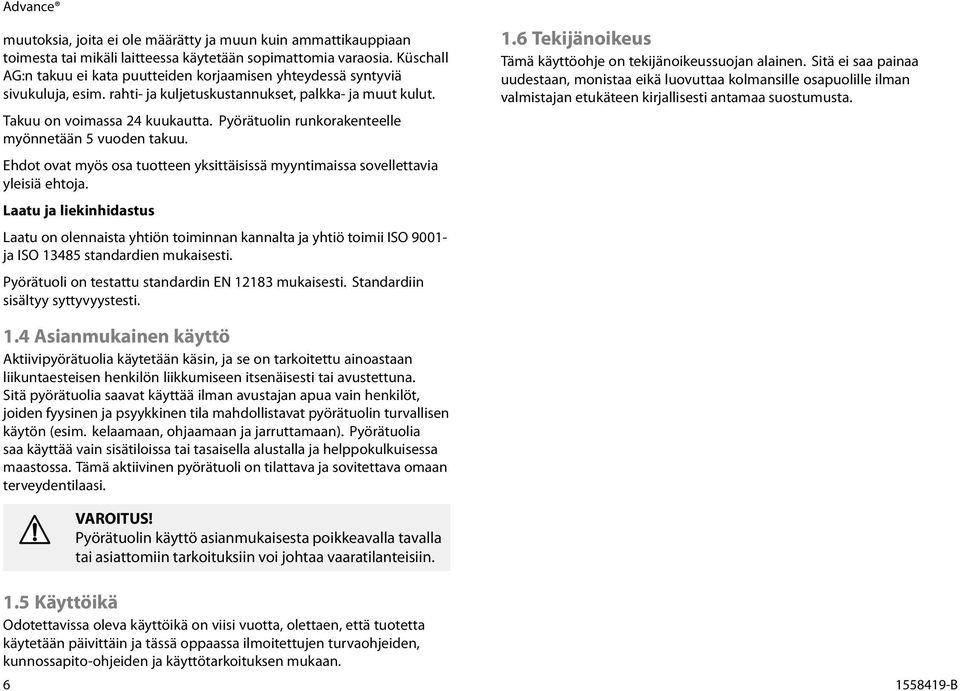

6 Advance muutoksia, joita ei ole määrätty ja muun kuin ammattikauppiaan toimesta tai mikäli laitteessa käytetään sopimattomia varaosia. Küschall AG:n takuu ei kata puutteiden korjaamisen yhteydessä syntyviä sivukuluja, esim. rahti- ja kuljetuskustannukset, palkka- ja muut kulut. Takuu on voimassa 24 kuukautta. Pyörätuolin runkorakenteelle myönnetään 5 vuoden takuu. Ehdot ovat myös osa tuotteen yksittäisissä myyntimaissa sovellettavia yleisiä ehtoja. Laatu ja liekinhidastus Laatu on olennaista yhtiön toiminnan kannalta ja yhtiö toimii ISO ja ISO standardien mukaisesti. Pyörätuoli on testattu standardin EN mukaisesti. Standardiin sisältyy syttyvyystesti. 1.6 Tekijänoikeus Tämä käyttöohje on tekijänoikeussuojan alainen. Sitä ei saa painaa uudestaan, monistaa eikä luovuttaa kolmansille osapuolille ilman valmistajan etukäteen kirjallisesti antamaa suostumusta. 1.4 Asianmukainen käyttö Aktiivipyörätuolia käytetään käsin, ja se on tarkoitettu ainoastaan liikuntaesteisen henkilön liikkumiseen itsenäisesti tai avustettuna. Sitä pyörätuolia saavat käyttää ilman avustajan apua vain henkilöt, joiden fyysinen ja psyykkinen tila mahdollistavat pyörätuolin turvallisen käytön(esim. kelaamaan, ohjaamaan ja jarruttamaan). Pyörätuolia saa käyttää vain sisätiloissa tai tasaisella alustalla ja helppokulkuisessa maastossa. Tämä aktiivinen pyörätuoli on tilattava ja sovitettava omaan terveydentilaasi. Pyörätuolin käyttö asianmukaisesta poikkeavalla tavalla tai asiattomiin tarkoituksiin voi johtaa vaaratilanteisiin. 1.5 Käyttöikä Odotettavissa oleva käyttöikä on viisi vuotta, olettaen, että tuotetta käytetään päivittäin ja tässä oppaassa ilmoitettujen turvaohjeiden, kunnossapito-ohjeiden ja käyttötarkoituksen mukaan B

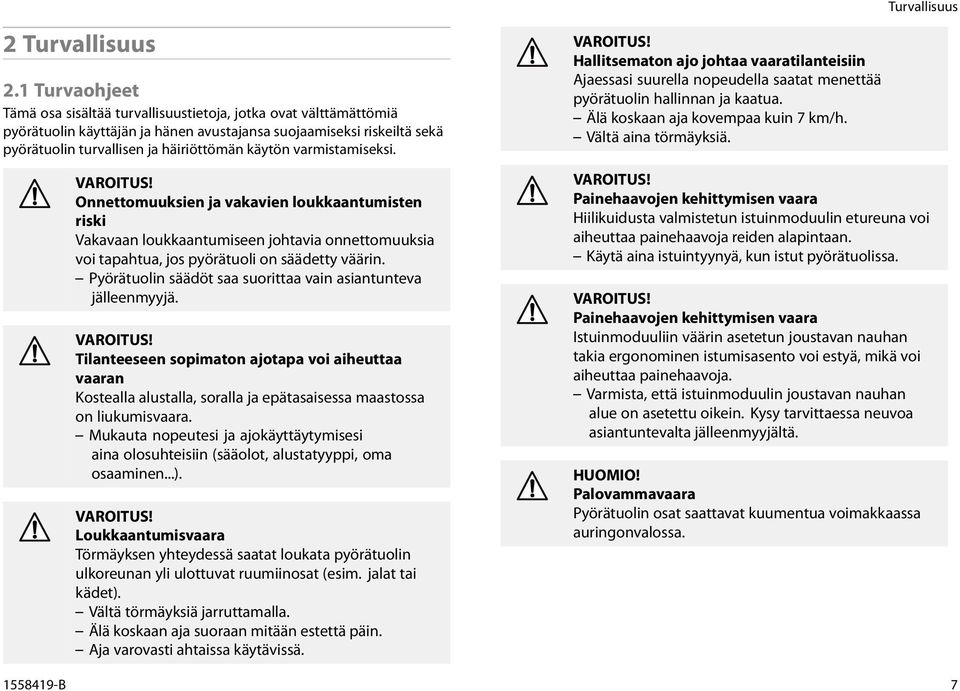

7 Turvallisuus 2 Turvallisuus 2.1 Turvaohjeet Tämä osa sisältää turvallisuustietoja, jotka ovat välttämättömiä pyörätuolin käyttäjän ja hänen avustajansa suojaamiseksi riskeiltä sekä pyörätuolin turvallisen ja häiriöttömän käytön varmistamiseksi. Onnettomuuksien ja vakavien loukkaantumisten riski Vakavaan loukkaantumiseen johtavia onnettomuuksia voi tapahtua, jos pyörätuoli on säädetty väärin. Pyörätuolin säädöt saa suorittaa vain asiantunteva jälleenmyyjä. Tilanteeseen sopimaton ajotapa voi aiheuttaa vaaran Kostealla alustalla, soralla ja epätasaisessa maastossa on liukumisvaara. Mukauta nopeutesi ja ajokäyttäytymisesi aina olosuhteisiin (sääolot, alustatyyppi, oma osaaminen...). Loukkaantumisvaara Törmäyksen yhteydessä saatat loukata pyörätuolin ulkoreunan yli ulottuvat ruumiinosat(esim. jalat tai kädet). Vältä törmäyksiä jarruttamalla. Älä koskaan aja suoraan mitään estettä päin. Aja varovasti ahtaissa käytävissä. Hallitsematon ajo johtaa vaaratilanteisiin Ajaessasi suurella nopeudella saatat menettää pyörätuolin hallinnan ja kaatua. Äläkoskaanajakovempaakuin7km/h. Vältä aina törmäyksiä. Painehaavojen kehittymisen vaara Hiilikuidusta valmistetun istuinmoduulin etureuna voi aiheuttaa painehaavoja reiden alapintaan. Käytä aina istuintyynyä, kun istut pyörätuolissa. Painehaavojen kehittymisen vaara Istuinmoduuliin väärin asetetun joustavan nauhan takia ergonominen istumisasento voi estyä, mikä voi aiheuttaa painehaavoja. Varmista, että istuinmoduulin joustavan nauhan alue on asetettu oikein. Kysy tarvittaessa neuvoa asiantuntevalta jälleenmyyjältä. HUOMIO! Palovammavaara Pyörätuolin osat saattavat kuumentua voimakkaassa auringonvalossa B 7

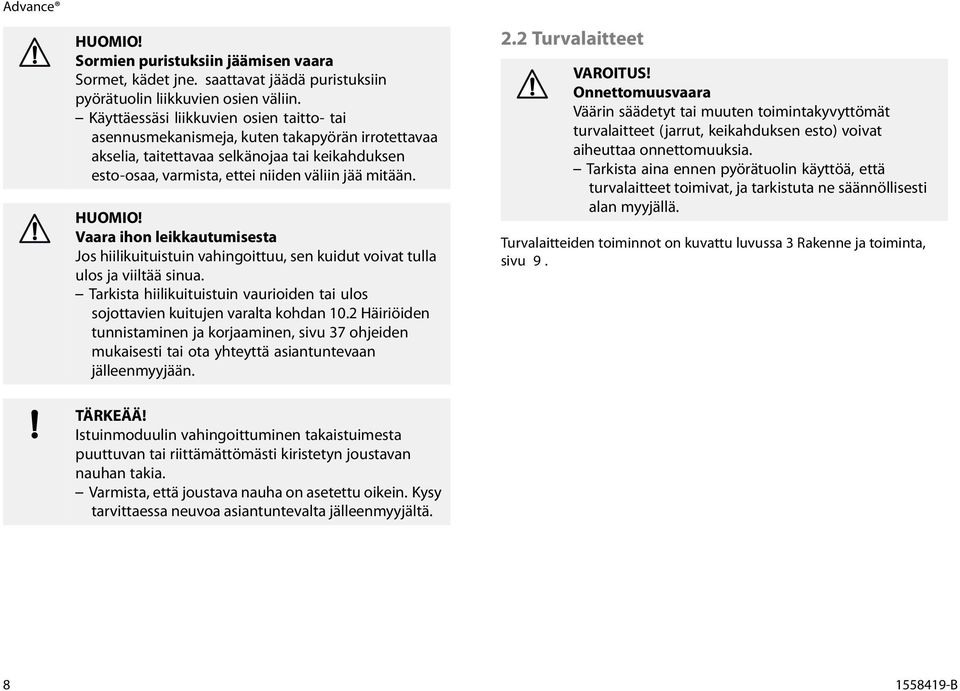

8 Advance HUOMIO! Sormien puristuksiin jäämisen vaara Sormet, kädet jne. saattavat jäädä puristuksiin pyörätuolin liikkuvien osien väliin. Käyttäessäsi liikkuvien osien taitto- tai asennusmekanismeja, kuten takapyörän irrotettavaa akselia, taitettavaa selkänojaa tai keikahduksen esto-osaa, varmista, ettei niiden väliin jää mitään. HUOMIO! Vaara ihon leikkautumisesta Jos hiilikuituistuin vahingoittuu, sen kuidut voivat tulla ulos ja viiltää sinua. Tarkista hiilikuituistuin vaurioiden tai ulos sojottavien kuitujen varalta kohdan 10.2 Häiriöiden tunnistaminen ja korjaaminen, sivu 37 ohjeiden mukaisesti tai ota yhteyttä asiantuntevaan jälleenmyyjään. 2.2 Turvalaitteet Onnettomuusvaara Väärin säädetyt tai muuten toimintakyvyttömät turvalaitteet (jarrut, keikahduksen esto) voivat aiheuttaa onnettomuuksia. Tarkista aina ennen pyörätuolin käyttöä, että turvalaitteet toimivat, ja tarkistuta ne säännöllisesti alan myyjällä. Turvalaitteiden toiminnot on kuvattu luvussa 3 Rakenne ja toiminta, sivu 9. TÄRKEÄÄ! Istuinmoduulin vahingoittuminen takaistuimesta puuttuvan tai riittämättömästi kiristetyn joustavan nauhan takia. Varmista, että joustava nauha on asetettu oikein. Kysy tarvittaessa neuvoa asiantuntevalta jälleenmyyjältä B

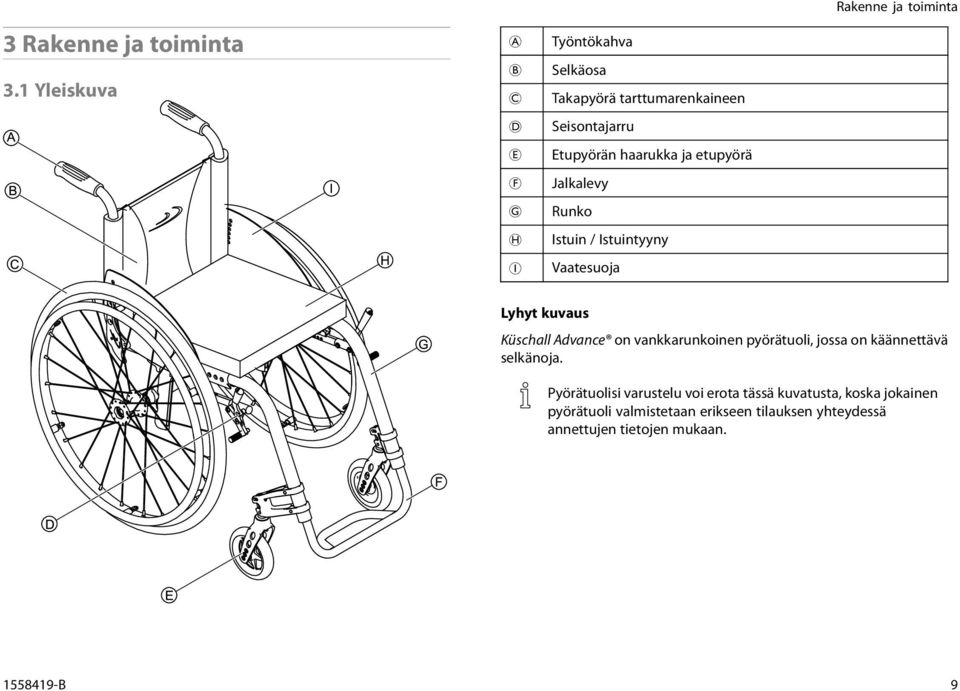

9 Rakenne ja toiminta 3 Rakenne ja toiminta 3.1 Yleiskuva A B C D E F G H I Työntökahva Selkäosa Takapyörä tarttumarenkaineen Seisontajarru Etupyörän haarukka ja etupyörä Jalkalevy Runko Istuin/ Istuintyyny Vaatesuoja Lyhyt kuvaus Küschall Advance on vankkarunkoinen pyörätuoli, jossa on käännettävä selkänoja. Pyörätuolisi varustelu voi erota tässä kuvatusta, koska jokainen pyörätuoli valmistetaan erikseen tilauksen yhteydessä annettujen tietojen mukaan B 9

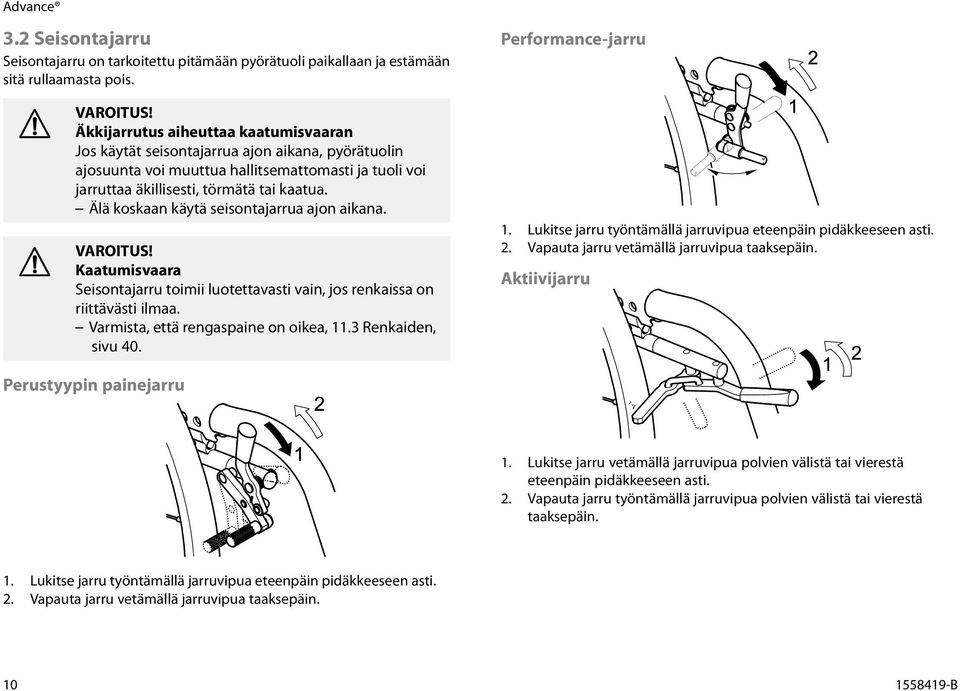

10 Advance 3.2 Seisontajarru Seisontajarru on tarkoitettu pitämään pyörätuoli paikallaan ja estämään sitä rullaamasta pois. Äkkijarrutus aiheuttaa kaatumisvaaran Jos käytät seisontajarrua ajon aikana, pyörätuolin ajosuunta voi muuttua hallitsemattomasti ja tuoli voi jarruttaa äkillisesti, törmätä tai kaatua. Älä koskaan käytä seisontajarrua ajon aikana. Kaatumisvaara Seisontajarru toimii luotettavasti vain, jos renkaissa on riittävästi ilmaa. Varmista, että rengaspaine on oikea, 11.3 Renkaiden, sivu 40. Performance-jarru 1. Lukitse jarru työntämällä jarruvipua eteenpäin pidäkkeeseen asti. 2. Vapauta jarru vetämällä jarruvipua taaksepäin. Aktiivijarru Perustyypin painejarru 1. Lukitse jarru vetämällä jarruvipua polvien välistä tai vierestä eteenpäin pidäkkeeseen asti. 2. Vapauta jarru työntämällä jarruvipua polvien välistä tai vierestä taaksepäin. 1. Lukitse jarru työntämällä jarruvipua eteenpäin pidäkkeeseen asti. 2. Vapauta jarru vetämällä jarruvipua taaksepäin B

11 Rakenne ja toiminta Vetojarru 1. Lukitse jarru vetämällä jarruvipua taaksepäin pidäkkeeseen asti. 2. Vapauta jarru työntämällä jarruvipua eteenpäin. 3.3 Pikairrotettava runko Pikairrotettavan rungon irrottaminen 1. Avaa pikavapautusvivut A molemmilta puolilta painamalla niitä eteenpäin. 2. Käännä avoimia pikavapautusvipuja taakse 180 molemmilla puolilla, jotta nastat B vapauttavat rungon putket C. 3. Vedä molemmat rungon putket B eteen. TÄRKEÄÄ! Kun pikairrotettava runko poistetaan, sisäpuolelle asennettu jalkatuki voi vääristyä, jos sen rungon putkiin kohdistuu voimaa. Samoin pikairrotuskiinnikkeet voivat vahingoittua. Poistamisen jälkeen pikairrotettava runko on asetettava huolellisesti säilytykseen. Varmista, että pikairrotusliittimet on suojattu, kun runko asetetaan säilytykseen. Pikairrotettavan rungon kiinnittäminen Pikairrotusvivun avaaminen ja sulkeminen manuaalisesti edellyttää suurenevaa n Newtonin aktivointivoimaa. Jos aktiivinen jarru on asennettu, se on aktivoitava, kun pikairrotettava runko poistetaan tai kiinnitetään B 11

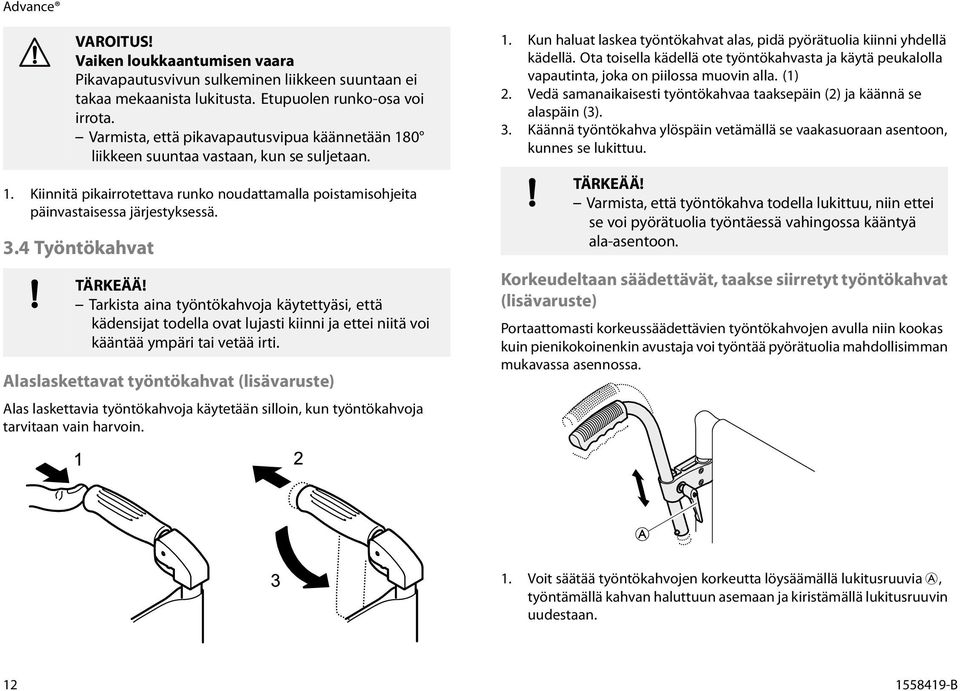

12 Advance Vaiken loukkaantumisen vaara Pikavapautusvivun sulkeminen liikkeen suuntaan ei takaa mekaanista lukitusta. Etupuolen runko-osa voi irrota. Varmista, että pikavapautusvipua käännetään 180 liikkeen suuntaa vastaan, kun se suljetaan. 1. Kiinnitä pikairrotettava runko noudattamalla poistamisohjeita päinvastaisessa järjestyksessä. 3.4 Työntökahvat TÄRKEÄÄ! Tarkista aina työntökahvoja käytettyäsi, että kädensijat todella ovat lujasti kiinni ja ettei niitä voi kääntää ympäri tai vetää irti. Alaslaskettavat työntökahvat(lisävaruste) Alas laskettavia työntökahvoja käytetään silloin, kun työntökahvoja tarvitaan vain harvoin. 1. Kun haluat laskea työntökahvat alas, pidä pyörätuolia kiinni yhdellä kädellä. Ota toisella kädellä ote työntökahvasta ja käytä peukalolla vapautinta, joka on piilossa muovin alla. (1) 2. Vedä samanaikaisesti työntökahvaa taaksepäin(2) ja käännä se alaspäin (3). 3. Käännä työntökahva ylöspäin vetämällä se vaakasuoraan asentoon, kunnes se lukittuu. TÄRKEÄÄ! Varmista, että työntökahva todella lukittuu, niin ettei se voi pyörätuolia työntäessä vahingossa kääntyä ala-asentoon. Korkeudeltaan säädettävät, taakse siirretyt työntökahvat (lisävaruste) Portaattomasti korkeussäädettävien työntökahvojen avulla niin kookas kuin pienikokoinenkin avustaja voi työntää pyörätuolia mahdollisimman mukavassa asennossa. 1. Voit säätää työntökahvojen korkeutta löysäämällä lukitusruuvia A, työntämällä kahvan haluttuun asemaan ja kiristämällä lukitusruuvin uudestaan B

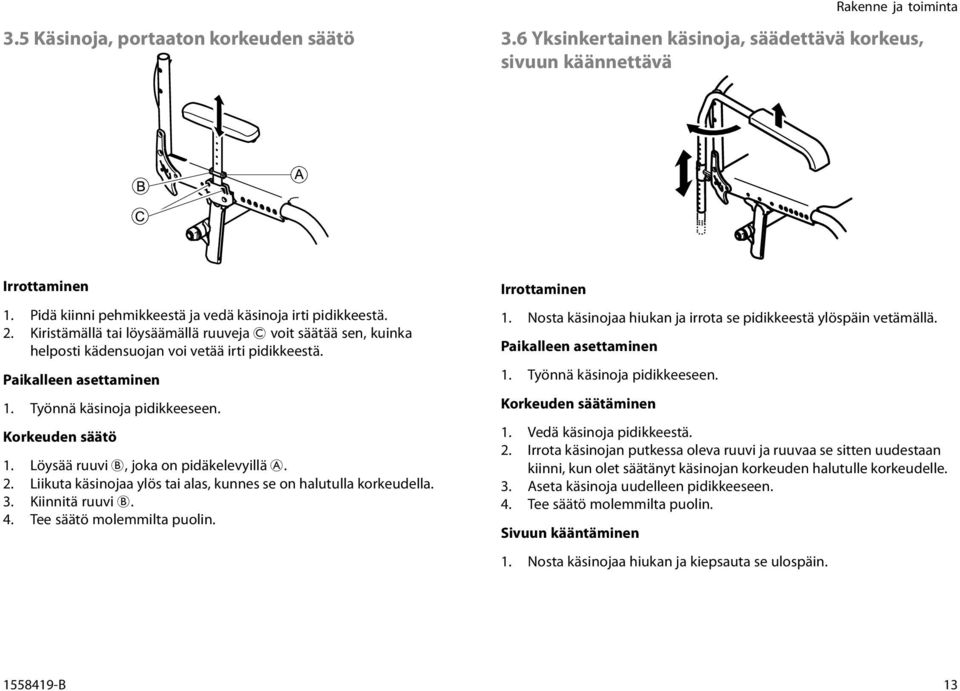

13 Rakenne ja toiminta 3.5 Käsinoja, portaaton korkeuden säätö 3.6 Yksinkertainen käsinoja, säädettävä korkeus, sivuun käännettävä Irrottaminen 1. Pidä kiinni pehmikkeestä ja vedä käsinoja irti pidikkeestä. 2. Kiristämällä tai löysäämällä ruuveja C voit säätää sen, kuinka helposti kädensuojan voi vetää irti pidikkeestä. Paikalleen asettaminen 1. Työnnä käsinoja pidikkeeseen. Korkeuden säätö 1. Löysää ruuvi B, joka on pidäkelevyillä A. 2. Liikuta käsinojaa ylös tai alas, kunnes se on halutulla korkeudella. 3. Kiinnitä ruuvi B. 4. Tee säätö molemmilta puolin. Irrottaminen 1. Nosta käsinojaa hiukan ja irrota se pidikkeestä ylöspäin vetämällä. Paikalleen asettaminen 1. Työnnä käsinoja pidikkeeseen. Korkeuden säätäminen 1. Vedä käsinoja pidikkeestä. 2. Irrota käsinojan putkessa oleva ruuvi ja ruuvaa se sitten uudestaan kiinni, kun olet säätänyt käsinojan korkeuden halutulle korkeudelle. 3. Aseta käsinoja uudelleen pidikkeeseen. 4. Tee säätö molemmilta puolin. Sivuun kääntäminen 1. Nosta käsinojaa hiukan ja kiepsauta se ulospäin B 13

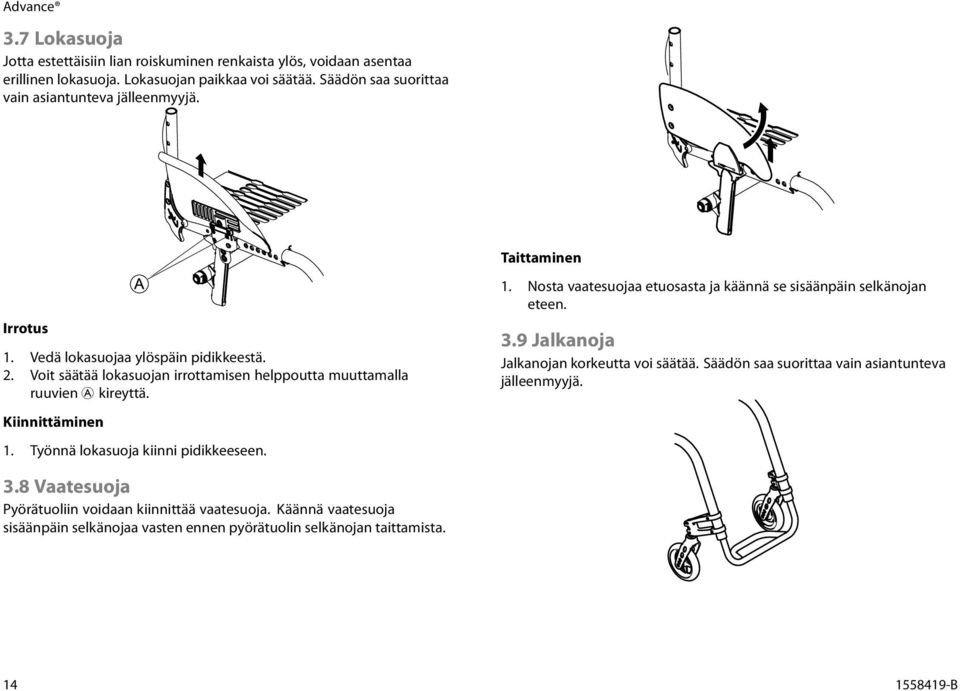

14 Advance 3.7 Lokasuoja Jotta estettäisiin lian roiskuminen renkaista ylös, voidaan asentaa erillinen lokasuoja. Lokasuojan paikkaa voi säätää. Säädön saa suorittaa vain asiantunteva jälleenmyyjä. Taittaminen Irrotus 1. Vedä lokasuojaa ylöspäin pidikkeestä. 2. Voit säätää lokasuojan irrottamisen helppoutta muuttamalla ruuvien Akireyttä. Kiinnittäminen 1. Työnnä lokasuoja kiinni pidikkeeseen. 1. Nosta vaatesuojaa etuosasta ja käännä se sisäänpäin selkänojan eteen. 3.9 Jalkanoja Jalkanojan korkeutta voi säätää. Säädön saa suorittaa vain asiantunteva jälleenmyyjä. 3.8 Vaatesuoja Pyörätuoliin voidaan kiinnittää vaatesuoja. Käännä vaatesuoja sisäänpäin selkänojaa vasten ennen pyörätuolin selkänojan taittamista B

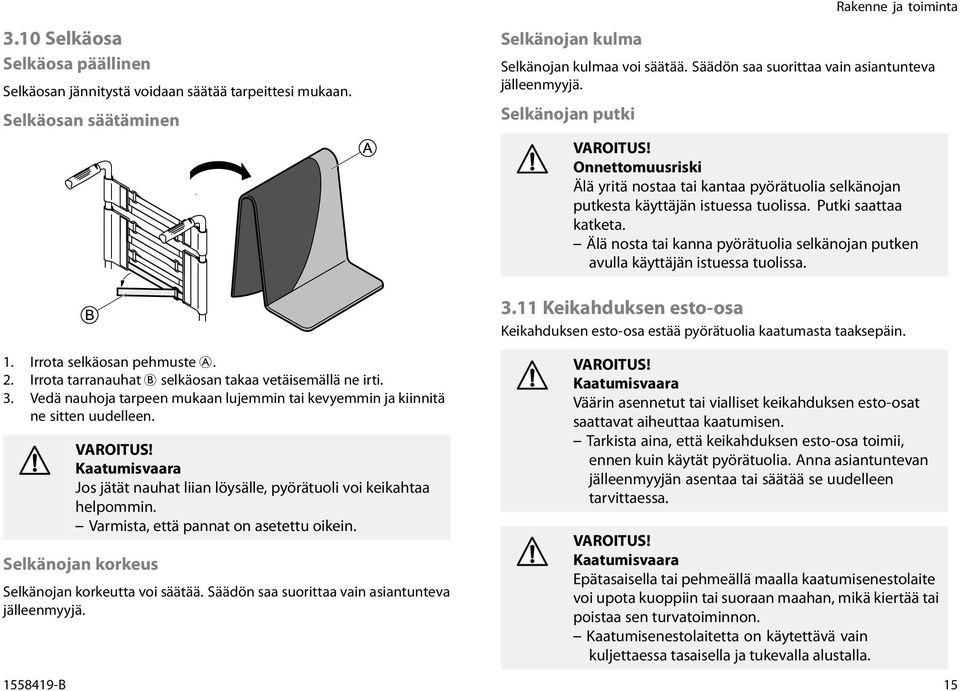

15 Rakenne ja toiminta 3.10 Selkäosa Selkäosa päällinen Selkäosan jännitystä voidaan säätää tarpeittesi mukaan. Selkäosan säätäminen Selkänojan kulma Selkänojan kulmaa voi säätää. Säädön saa suorittaa vain asiantunteva jälleenmyyjä. Selkänojan putki Onnettomuusriski Älä yritä nostaa tai kantaa pyörätuolia selkänojan putkesta käyttäjän istuessa tuolissa. Putki saattaa katketa. Älä nosta tai kanna pyörätuolia selkänojan putken avulla käyttäjän istuessa tuolissa Keikahduksen esto-osa Keikahduksen esto-osa estää pyörätuolia kaatumasta taaksepäin. 1. Irrota selkäosan pehmuste A. 2. Irrota tarranauhat B selkäosan takaa vetäisemällä ne irti. 3. Vedä nauhoja tarpeen mukaan lujemmin tai kevyemmin ja kiinnitä ne sitten uudelleen. Kaatumisvaara Jos jätät nauhat liian löysälle, pyörätuoli voi keikahtaa helpommin. Varmista, että pannat on asetettu oikein. Selkänojan korkeus Selkänojan korkeutta voi säätää. Säädön saa suorittaa vain asiantunteva jälleenmyyjä. Kaatumisvaara Väärin asennetut tai vialliset keikahduksen esto-osat saattavat aiheuttaa kaatumisen. Tarkista aina, että keikahduksen esto-osa toimii, ennen kuin käytät pyörätuolia. Anna asiantuntevan jälleenmyyjän asentaa tai säätää se uudelleen tarvittaessa. Kaatumisvaara Epätasaisella tai pehmeällä maalla kaatumisenestolaite voi upota kuoppiin tai suoraan maahan, mikä kiertää tai poistaa sen turvatoiminnon. Kaatumisenestolaitetta on käytettävä vain kuljettaessa tasaisella ja tukevalla alustalla B 15

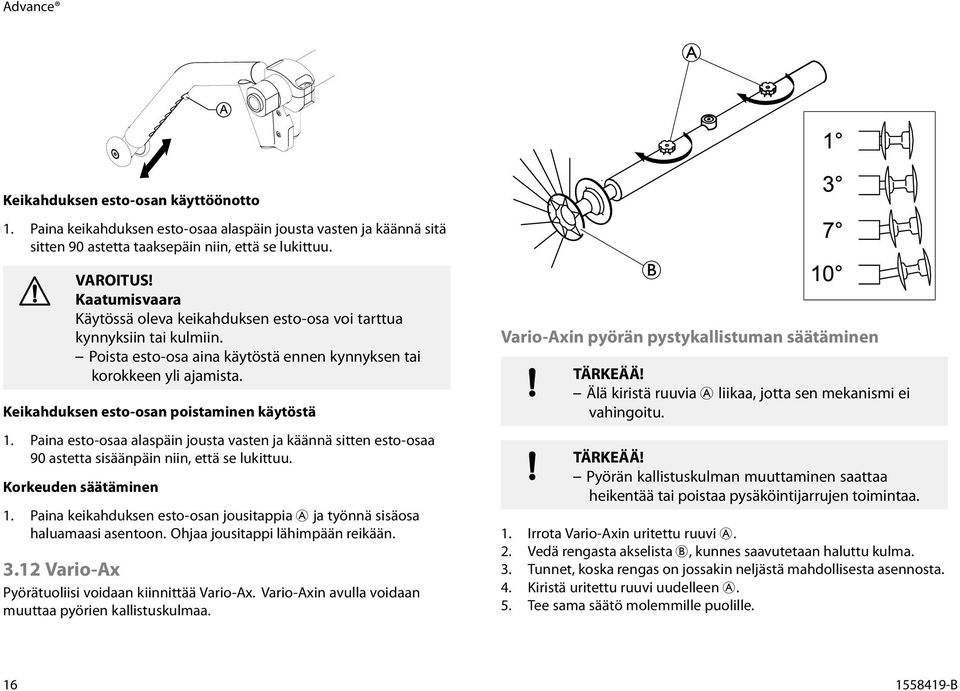

16 Advance Keikahduksen esto-osan käyttöönotto 1. Paina keikahduksen esto-osaa alaspäin jousta vasten ja käännä sitä sitten 90 astetta taaksepäin niin, että se lukittuu. Kaatumisvaara Käytössä oleva keikahduksen esto-osa voi tarttua kynnyksiin tai kulmiin. Poista esto-osa aina käytöstä ennen kynnyksen tai korokkeen yli ajamista. Keikahduksen esto-osan poistaminen käytöstä 1. Paina esto-osaa alaspäin jousta vasten ja käännä sitten esto-osaa 90 astetta sisäänpäin niin, että se lukittuu. Korkeuden säätäminen 1. Paina keikahduksen esto-osan jousitappia A ja työnnä sisäosa haluamaasi asentoon. Ohjaa jousitappi lähimpään reikään Vario-Ax Pyörätuoliisi voidaan kiinnittää Vario-Ax. Vario-Axin avulla voidaan muuttaa pyörien kallistuskulmaa. Vario-Axin pyörän pystykallistuman säätäminen TÄRKEÄÄ! Älä kiristä ruuvia A liikaa, jotta sen mekanismi ei vahingoitu. TÄRKEÄÄ! Pyörän kallistuskulman muuttaminen saattaa heikentää tai poistaa pysäköintijarrujen toimintaa. 1. Irrota Vario-Axin uritettu ruuvi A. 2. Vedä rengasta akselista B, kunnes saavutetaan haluttu kulma. 3. Tunnet, koska rengas on jossakin neljästä mahdollisesta asennosta. 4. Kiristä uritettu ruuvi uudelleen A. 5. Tee sama säätö molemmille puolille B

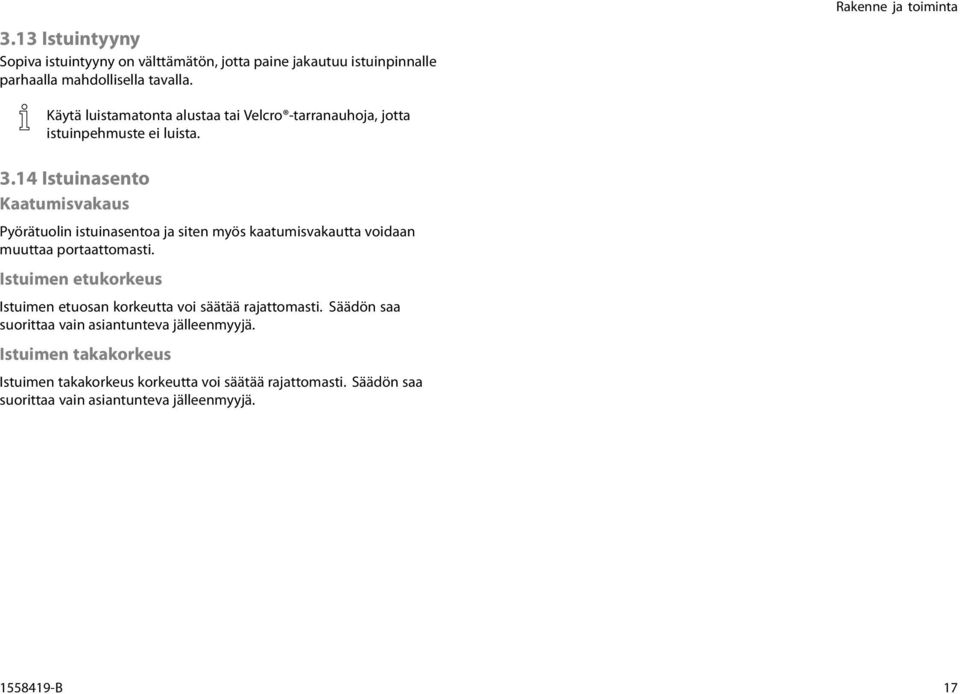

17 Rakenne ja toiminta 3.13 Istuintyyny Sopiva istuintyyny on välttämätön, jotta paine jakautuu istuinpinnalle parhaalla mahdollisella tavalla. Käytä luistamatonta alustaa tai Velcro -tarranauhoja, jotta istuinpehmuste ei luista Istuinasento Kaatumisvakaus Pyörätuolin istuinasentoa ja siten myös kaatumisvakautta voidaan muuttaa portaattomasti. Istuimen etukorkeus Istuimen etuosan korkeutta voi säätää rajattomasti. Säädön saa suorittaa vain asiantunteva jälleenmyyjä. Istuimen takakorkeus Istuimen takakorkeus korkeutta voi säätää rajattomasti. Säädön saa suorittaa vain asiantunteva jälleenmyyjä B 17

18 Advance 4 Lisätarvikkeet 4.1 Lannevyö Pyörätuoliisi voidaan asentaa lannevyö, joka estää sinua liukumasta eteenpäin pyörätuolissa tai putoamasta pois pyörätuolista. Lannevyön asettaminen 1. Poista selkänojan suojus ja kiinnitä Velcro -nauha selkänojaan halutulle korkeudelle. Varmista, että kiinnike on etupuolella. Lannevyön avaaminen 1. Paina PRESS-painiketta ja vedä lukitusosa A irti lukkopesästä B. Lannevyö avautuu. Lannevyön sulkeminen 1. Työnnä lukitusosa A lukkopesään B. 2. Kiristä hihnaa C sen verran, että pysyt pyörätuolissa. Vakavien vammojen vaara kuristumalla. Varmista, että istut istuimen takaosassa ja että lantiosi on niin pystysuorassa ja symmetrisesti kuin mahdollista ei eteenpäin tai taaksepäin kallistunut toiselta puolelta. Aseta lannevyö siten, että lonkkaluut tuntuvat vyön yläpuolella. Säädä pituutta soljilla niin, että kädellesi on juuri tarpeeksi tilaa vartalosi ja vyön välissä. On suositeltavaa, että säppi pysyy keskiasennossa, ts. että säädöt tehdään molemmille puolille. Varmista, ettei vyö voi liukua ja että säppi ei avaudu. Asennuta lannevyö tarvittaessa uudelleen asiantuntevalla jälleenmyyjällä. Tarkista ja mahdollisesti muuta näitä säätöjä aina, kun vyötä käytetään B

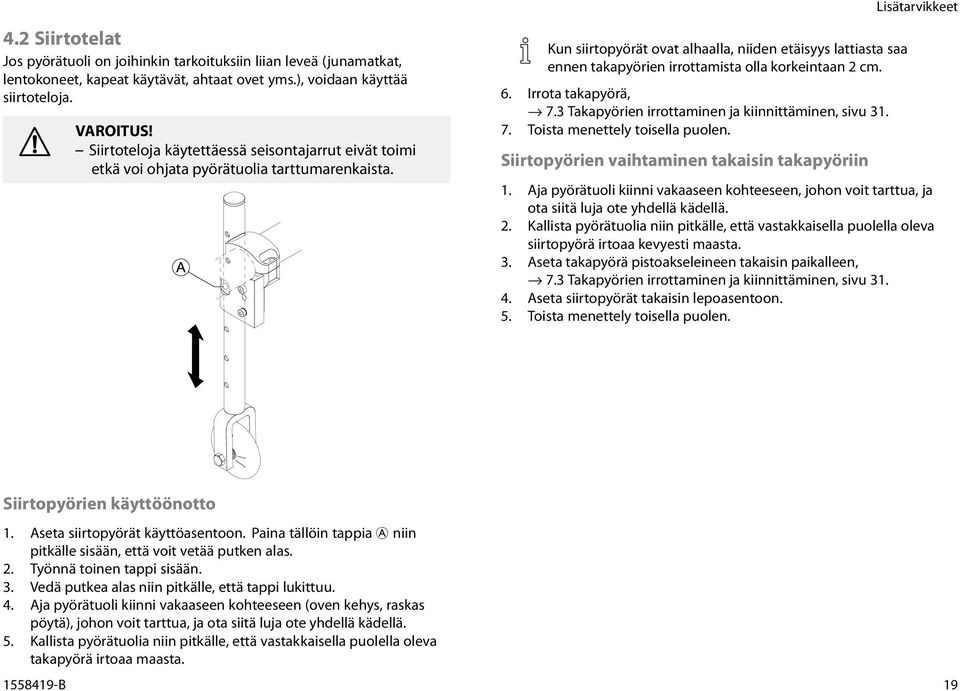

19 Lisätarvikkeet 4.2 Siirtotelat Jos pyörätuoli on joihinkin tarkoituksiin liian leveä (junamatkat, lentokoneet, kapeat käytävät, ahtaat ovet yms.), voidaan käyttää siirtoteloja. Siirtoteloja käytettäessä seisontajarrut eivät toimi etkä voi ohjata pyörätuolia tarttumarenkaista. Kun siirtopyörät ovat alhaalla, niiden etäisyys lattiasta saa ennen takapyörien irrottamista olla korkeintaan 2 cm. 6. Irrota takapyörä, fi 7.3 Takapyörien irrottaminen ja kiinnittäminen, sivu Toista menettely toisella puolen. Siirtopyörien vaihtaminen takaisin takapyöriin 1. Aja pyörätuoli kiinni vakaaseen kohteeseen, johon voit tarttua, ja ota siitä luja ote yhdellä kädellä. 2. Kallista pyörätuolia niin pitkälle, että vastakkaisella puolella oleva siirtopyörä irtoaa kevyesti maasta. 3. Aseta takapyörä pistoakseleineen takaisin paikalleen, fi 7.3 Takapyörien irrottaminen ja kiinnittäminen, sivu Aseta siirtopyörät takaisin lepoasentoon. 5. Toista menettely toisella puolen. Siirtopyörien käyttöönotto 1. Aseta siirtopyörät käyttöasentoon. Paina tällöin tappia A niin pitkälle sisään, että voit vetää putken alas. 2. Työnnä toinen tappi sisään. 3. Vedä putkea alas niin pitkälle, että tappi lukittuu. 4. Aja pyörätuoli kiinni vakaaseen kohteeseen(oven kehys, raskas pöytä), johon voit tarttua, ja ota siitä luja ote yhdellä kädellä. 5. Kallista pyörätuolia niin pitkälle, että vastakkaisella puolella oleva takapyörä irtoaa maasta B 19

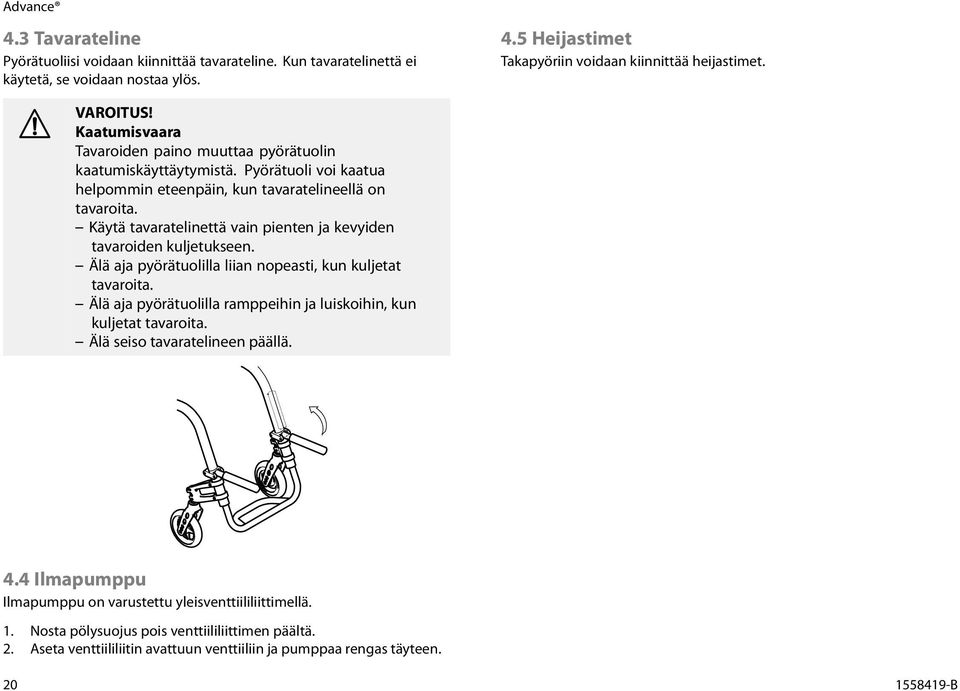

20 Advance 4.3 Tavarateline Pyörätuoliisi voidaan kiinnittää tavarateline. Kun tavaratelinettä ei käytetä, se voidaan nostaa ylös. 4.5 Heijastimet Takapyöriin voidaan kiinnittää heijastimet. Kaatumisvaara Tavaroiden paino muuttaa pyörätuolin kaatumiskäyttäytymistä. Pyörätuoli voi kaatua helpommin eteenpäin, kun tavaratelineellä on tavaroita. Käytä tavaratelinettä vain pienten ja kevyiden tavaroiden kuljetukseen. Älä aja pyörätuolilla liian nopeasti, kun kuljetat tavaroita. Älä aja pyörätuolilla ramppeihin ja luiskoihin, kun kuljetat tavaroita. Älä seiso tavaratelineen päällä. 4.4 Ilmapumppu Ilmapumppu on varustettu yleisventtiililiittimellä. 1. Nosta pölysuojus pois venttiililiittimen päältä. 2. Aseta venttiililiitin avattuun venttiiliin ja pumppaa rengas täyteen B

21 Käyttöönotto 5 Käyttöönotto 5.1 Turvaohjeet HUOMIO! Loukkaantumisvaara Ennen kuin otat pyörätuolin käyttöön, tarkista missä kunnossa se on ja toimivatko tärkeimmät toiminnot. Katso myös lukua 8.2 Huoltokaavio, sivu 32. Alan myyjä luovuttaa pyörätuolisi käyttövalmiissa kunnossa. Myyjä selittää tärkeimmät toiminnot ja varmistaa, että pyörätuoli on säädetty ja varusteltu vaatimustesi ja tarpeittesi mukaan. Akselin sijaintia ja etupyörien tukia saa säätää vain asiantunteva jälleenmyyjä B 21

22 Advance 6 Pyörätuolilla ajaminen 6.1 Turvaohjeet Onnettomuusvaara Epätasainen rengaspaine voi vaikuttaa merkittävästi ajokäyttäytymiseen. Tarkista rengaspaine aina ennen ajoa. HUOMIO! Puristumisvaara Takapyörä ja roiskesuoja(vaatesuoja) voivat olla niin lähellä toisiaan, että sormet voivat puristua väliin. Pidä huoli siitä, että kelaat pyörätuolia ainoastaan tarttumarenkaista. HUOMIO! Puristumisvaara Takapyörä ja seisontajarru voivat olla niin lähellä toisiaan, että sormet voivat puristua väliin. Pidä huoli siitä, että kelaat pyörätuolia ainoastaan tarttumarenkaista. 6.2 Jarrutus kelauksen aikana Jarrutus kelattaessa käsin tarttumarenkaita käyttämällä. Äkkijarrutus aiheuttaa kaatumisvaaran Jos käytät seisontajarrua kelauksen aikana, pyörätuolin ajosuunta voi muuttua hallitsemattomasti ja tuoli voi jarruttaa äkillisesti, törmätä tai kaatua. Älä koskaan käytä seisontajarrua kelauksen aikana. Pyörätuolista putoamisen vaara Jos avustaja hidastaa pyörätuolia nopeasti vetämällä työntökahvoista, käyttäjä voi pudota pyörätuolista. Asettele aina lannevyö, jos pyörätuolissa on sellainen. Varmista, että avustajasi on koulutettu siirtämään pyörätuoleja, joissa istuu joku. HUOMIO! Vaara käsien polttamisesta Jos jarrutat pitempään, tarttumarenkaissa syntyy hyvin paljon hankauslämpöä(erityisesti MaxGrepp ja Supergripp). Käytä asianmukaisia käsineitä. 1. Pidä tarttumarenkaista kiinni ja kohdista niihin kummallakin kädellä samansuuruinen paine, kunnes pyörätuoli pysähtyy B

23 Pyörätuolilla ajaminen 6.3 Pyörätuoliin istuminen ja siitä nouseminen Kaatumisvaara Siirron yhteydessä kaatumisvaara kasvaa. Istu pyörätuoliin tai nouse siitä pois vain, jos fyysinen kuntosi antaa myöten. Kaatumisvaara Pyörätuoli voi keikahtaa eteenpäin, jos jalkalevyllä seistään. Älä koskaan nouse jalkalevylle, kun käyt istumaan pyörätuoliin tai nouset siitä pois. HUOMIO! Jos jarrut irtoavat lukituksesta tai murtuvat, pyörätuoli voi lähteä hallitsemattomasti liikkeelle. Älä koskaan nojaudu jarruihin, kun käyt istumaan pyörätuoliin tai nouset siitä pois. TÄRKEÄÄ! Roiskesuoja tai käsinoja voivat murtua. Älä koskaan tukeudu roiskesuojaan tai käsinojaan, kun käyt istumaan pyörätuoliin tai nouset siitä pois. 6.4 Pyörätuolin kelaaminen ja ohjaaminen Pyörätuolia kelataan ja ohjataan tarttumarenkaista. Älä lähde kelaamaan ilman avustajaa ennen kuin tiedät pyörätuolin kaatumispisteen. Keikahdusvaara Pyörätuoli voi kaatua taaksepäin, jos siihen ei ole asennettu keikahduksen esto-osaa. Pyörätuolin kaatumiskohtaa selvitettäessä saattajan on seistävä aivan takana, jotta hän voi siepata pyörätuolin, kun se lähtee kaatumaan. Kaatuminen voidaan estää asentamalla pyörätuoliin keikahduseste. Keikahdusvaara Pyörätuoli saattaa kaatua eteenpäin. Kun säädät pyörätuolisi asetuksia, testaa sen kaatuminen eteenpäin ja mukauta ajotyylisi kaatumiskäyttäytymisen mukaisesti. HUOMIO! Raskas kuorma, joka ripustetaan selkänojaan, voi muuttaa pyörätuolin painopistettä. Muuta ajokäyttäytymistäsi sen mukaisesti. 1. Kiristä seisontajarrut. 2. Aseta jalkasi lattialle. 3. Pidä kiinni pyörätuolista ja tarvittaessa myös jostain lähellä olevasta kiinteästä kohteesta. 4. Siirry hitaasti tuoliin B 23

24 Advance Keikahduskohdan selvittäminen 6.5 Portaista ja korokkeista ajaminen Kaatumisvaara Portaita ajettaessa saatat menettää tasapainon ja keikahtaa nurin pyörätuoleinesi. Ylitä portaat, reunakivet ja askelmat aina hitaasti ja varovasti. Älä yritä ylittää 25 cm korkeampia askelmia. HUOMIO! Käytössä oleva keikahduseste estää pyörätuolin kallistamisen taaksepäin. Ota keikahduseste pois käytöstä ennen kuin ylität portaita ja askelmia. 1. Vapauta jarru. 2. Aja hiukan eteenpäin, pidä kiinni molemmista tarttumarenkaista ja tempaise kevyesti taakse. 3. Painopistettä siirtämällä ja tarttumarenkailla vastaan ohjaamalla saat keikahduskohdan selville B

25 Pyörätuolilla ajaminen Avustajan saattamana Portaasta ylös ajaminen Vakavien loukkaantumisten riski Askelmien ja reunakivien päälle nouseminen voi usein aiheuttaa odotettua aiemmin pyörätuolin selkänojan rasitusmurtuman. Käyttäjä voi pudota pyörätuolista. Käytä aina kaatumisenestovälinettä, kun nouset askelmien tai reunakivien päälle. 1. Kelaa pyörätuoli takaperin portaan luokse, niin että takapyörät ovat sen reunalla. 2. Avustaja kallistaa pyörätuolia molemmista työntökahvoista niin, että etupyörät nousevat maasta, ja vetää takapyörät reunan yli, kunnes etupyörät voi taas laskea maahan. Ilman avustajaa Portaasta alas ajaminen 1. Kelaa pyörätuoli aivan portaan reunalle ja ota luja ote tarttumarenkaista. 2. Avustaja pitää kiinni molemmista työntökahvoista, asettaa toisen jalkansa kippauspolkimelle(jos sellainen on asennettu) ja kallistaa pyörätuolia taaksepäin, niin että etupyörät nousevat maasta. 3. Saattaja pitää pyörätuolia tässä asennossa, työntää sen varovasti alas askelmasta ja kallistaa sitten pyörätuolia eteenpäin, kunnes etupyörät taas koskettavat maata B 25

26 Advance Keikahdusvaara Kun haluat ajaa porrasaskelmasta alas ilman saattajan apua, saatat keikahtaa taaksepäin, ellet hallitse pyörätuoliasi. Opettele portaasta alas ajamista ensin saattajan avulla. Opettele tasapainottelemaan takapyörillä, 6.4 Pyörätuolin kelaaminen ja ohjaaminen, sivu Portaikosta ajaminen Kaatumisvaara Portaikosta ajaessasi saatat menettää tasapainon ja kaatua pyörätuoleinesi. Jos portaikossa on enemmän kuin yksi askelma, tarvitset periaatteessa aina kahta avustajaa. Portaasta alas ajaminen 1. Kelaa pyörätuoli aivan portaan reunalle, nosta etupyöriä hiukan ja pidä tasapaino. 2. Kelaa nyt varovasti molemmat takapyörät reunan yli. Pidä tällöin käsillä lujasti kiinni tarttumarenkaista, kunnes etupyörät koskettavat taas maata. 1. Portaikosta selviydytään ajamalla niistä porras kerrallaan edellä kuvatulla tavalla. Ensimmäinen avustaja on tällöin pyörätuolin takana ja pitelee kiinni työntökahvoista. Toinen avustaja tarttuu eturungon kiinteään osaan ja varmistaa näin pyörätuolin etupuolelta B

27 Pyörätuolilla ajaminen 6.7 Rampeista ja ylämäistä ajaminen Hallitsematon ajo johtaa vaaratilanteisiin Ylä- ja alamäistä ajettaessa pyörätuoli voi keikahtaa eteen, sivusuuntaan tai taakse. Aja pitkät ylämäet periaatteessa ainoastaan avustajan saattamana. Vältä sivusuuntaista kallistusta. Vältä seitsemää astetta jyrkempiä ylämäkiä. Älä muuta äkillisesti suuntaa ylämäessä. HUOMIO! Myös loivassa maastossa pyörätuoli voi lähteä yllättäen liikkeelle, ellet kontrolloi sitä tarttumarenkaiden avulla. Lukitse seisontajarrut, jos jäät pyörätuoleinesi kaltevalle alustalle. Ylämäkeen Ylämäkeen ajettaessa on päästävä liikkeelle, pidettävä liike yllä ja samalla pidettävä suunta. 1. Kumarra ylävartaloa eteenpäin ja kelaa pyörätuolia nopeilla ja voimakkailla tempaisuilla molemmista tarttumarenkaista B 27

28 Advance Alamäkeen Alamäkeen ajettaessa on tärkeää pitää suunta ja ennen kaikkea säännöstellä nopeutta. Eteenpäin nojautuminen Pyörätuolista keikahtamisen vaara Jos kumarrut pyörätuolista eteenpäin, saatat pudota siitä. Älä koskaan kumarru liian kauas eteenpäin äläkä liu'u istuimessasi eteenpäin, kun tavoittelet esineitä. Älä poimi lattialta esineitä kumartumalla polvien välistä eteenpäin. 1. Nojaa taaksepäin ja anna tarttumarenkaiden varovasti liukua käsien läpi. Huolehdi siitä, että voit koska tahansa pysäyttää pyörätuolin tarttumalla tarttumarenkaisiin. HUOMIO! Palovammavaara Jos jarrutat pitempään, tarttumarenkaissa syntyy hyvin paljon hankauslämpöä(erityisesti MaxGrepp ja Supergripp). Käytä asianmukaisia käsineitä. 6.8 Vakaus ja tasapaino istuttaessa Joidenkin arkitoimien yhteydessä on välttämätöntä kumartua ulos pyörätuolista, eteenpäin, sivulle tai taakse. Tämä vaikuttaa suuresti pyörätuolin vakauteen. Ota huomioon seuraavat ohjeet, niin pysyt aina tasapainossa: 1. Suuntaa etupyörät suoraan eteenpäin. (Tämä tapahtuu liikuttamalla pyörätuolia hiukan eteenpäin ja välittömästi takaisin.) 2. Lukitse molemmat seisontajarrut. 3. Nojaudu eteenpäin vain niin pitkälle, että ylävartalosi pysyy etupyörien yläpuolella B

29 Pyörätuolilla ajaminen Taakse kurottaminen Pyörätuolista keikahtamisen vaara Jos nojaudut liian kauas taakse, saatat keikahtaa nurin pyörätuoleinesi. Älä koskaan kurkota selkänojan ylitse. Käytä keikahdusestettä. 1. Suuntaa etupyörät suoraan eteenpäin. (Tämä tapahtuu liikuttamalla pyörätuolia hiukan eteenpäin ja välittömästi takaisin.) 2. Älä lukitse seisontajarruja. 3. Kurota vain niin pitkälle kuin voit istuma-asentoa muuttamatta B 29

30 Advance 7Kuljetus 7.1 Turvaohjeet 7.2 Pyörätuolin taittaminen kasaan ja avaaminen Pyörätuolissa on vankka runko. Selkänoja voidaan kuitenkin taittaa eteenpäin ja kiinnittää siihen asentoon. Kiinni asentamaton istuin liikennevälineessä aiheuttaa loukkaantumisvaaran Pyörätuolia ei ole tarkoitettu henkilöiden kuljetukseen liikennevälineissä. Onnettomuus voi aiheuttaa pahoja vammoja. Älä siis koskaan istu pyörätuolissa, kun kuljet liikennevälineessä, vaan aina asianmukaisesti paikalleen asennetulla istuimella. Loukkaantumisvaara, jos pyörätuolia ei ole kiinnitetty kunnolla Lentävät pyörätuolin osat voivat aiheuttaa vakavia vammoja onnettomuuksissa, jarrutuksissa ja muissa vastaavissa. Irrota aina takapyörät, kun kuljetat pyörätuolia. Kiinnitä kaikki pyörätuolin osat tukevasti kuljetusajoneuvoon, jotta ne eivät irtoa matkan aikana. TÄRKEÄÄ! Materiaalin liiallinen kuluminen voi aiheuttaa vahinkoja kantavien osien vakaudelle. Kun pyörätuolin pyörät on irrotettu, älä vedä sitä hankaavaa alustaa vasten(esim. pyörätuolin runkoa asfaltilla). Pyörätuolin taittaminen kasaan 1. Poista mahdollinen istuinpehmuste. 2. Käännä mahdollinen vaatesuoja sisäänpäin selkänojaa vasten molemmilla puolilla. 3. Vedä pyörätuolin takana olevasta narusta ja taita selkänojaa eteenpäin, kunnes se kiinnittyy. 4. Pyörätuolia voi nyt nostaa selkänojan kannattimesta. Pyörätuolin avaaminen TÄRKEÄÄ! Kun avaat pyörätuolia, älä vedä selkänojan kannattimesta ennen kuin vapautat selkänojan vetämällä narusta. Tarkista ennen pyörätuolin käyttämistä, että selkänoja on kunnolla kiinni rungossa. 1. Vedä pyörätuolin selkänojan narusta. 2. Vedä selkänojaa taaksepäin selkänojan kannattimesta, kunnes selkänojan putki kiinnittyy molemmilta puolilta runkoon. 3. Käännä vaatesuoja takaisin oikeaan asentoon molemmilla puolilla B

31 Kuljetus 7.3 Takapyörien irrottaminen ja kiinnittäminen Kaatumisvaara Jos takapyörän irrotettava akseli ei ole kunnolla kiinni, pyörä saattaa löystyä käytössä. Se saattaa aiheuttaa kaatumisen. Varmista aina kiinnittäessäsi pyörää, että irrotettavat akselit ovat kunnolla kiinni. Takapyörien kiinnittäminen 1. Vapauta jarrut. 2. Pidä pyörätuolia pystyasennossa yhdellä kädellä. 3. Pidä toisella kädellä pyörää sen akselin ympärillä olevan ulkoisen pinnan kehästä. 4. Paina irrotettavan akselin painiketta peukalolla ja pidä se alhana. 5. Työnnä akseli kiristysholkkiin B pysäytysmerkkiin saakka. 6. Vapauta irrotettavan akselin painike ja varmista, että pyörä on kunnolla kiinni. Takapyörien irrottaminen 1. Vapauta jarrut. 2. Pidä pyörätuolia pystyasennossa yhdellä kädellä. 3. Pidä toisella kädellä pyörää sen akselin ympärillä olevan ulkoisen pinnan kehästä. 4. Paina irrotettavan akselin painiketta A peukalolla. Pidä se painettuna ja vedä pyörä ulos kiristysholkista B B 31

32 Advance 8Huolto 8.1 Turvaohjeet Eräät valmistusmateriaalit ovat alttiita luonnolliselle vanhenemiselle. Tämä voi aiheuttaa pyörätuolin osien vahingoittumisen. Anna asiantuntijan tarkastaa pyörätuoli vähintään kerran vuodessa tai kun se on ollut pitempään poissa käytöstä. Küschall -erikoisliikkeen myyjä auttaa suorittamaan säännölliset huoltotoimet. Käänny maasi küschall -edustajan puoleen kun haluat tietää, mistä löytyy lähin valtuutettu erikoisliike(fi tämän asiakirjan lopussa). 8.2 Huoltokaavio Tarvittavan turvallisuuden takaamiseksi sinun on säännöllisesti suoritettava seuraavat huoltotyöt tai annettava ne jonkun muun suoritettaviksi. Renkaiden ilmanpaineen tarkistus Takapyörien oikean kiinnityksen tarkistus Selkänojan nivelen säädön tarkistaminen Viikoittain Kuukausittain x x x Vuosittain Asentovyön tarkistaminen Silmämääräinen tarkistus Etupyörien puhdistus Ruuviliitosten tarkistus Pyörien pinnojen tarkistus Seisontajarrujen tarkistus Pyörätuolin tarkistuttaminen alan asiantuntijalla Renkaiden ilmanpaineen tarkistus Viikoittain Kuukausittain 1. Mittaa renkaiden ilmanpaine, 11.3 Renkaiden, sivu Pumppaa rengas riittävään paineeseen. 3. Tarkista myös renkaiden profiili. 4. Vaihda renkaat tarvittaessa. Takapyörien oikean kiinnityksen tarkistus x x x x x x Vuosittain 1. Tarkista takapyörästä vetämällä, että pistoakseli on kunnolla kiinni. Pyörä ei saa irrota vetämällä. 2. Jos takapyörät eivät lukitu oikein, poista mahdollinen lika tai likakertymät. Jos ongelma ei ratkea, anna asiantuntijan asentaa pistoakselit uudelleen. x B

33 Selkänojan nivelen säädön tarkistaminen 1. Istu pyörätuoliin ja nojaa selkänojaa vasten. Selkänojan tulee olla kiinnitetty oikein. 2. Vedä avausnuorasta. Tappien täytyy pystyä liikkumaan vapaasti molemmilla puolilla. Muuten asiantuntevan jälleenmyyjän tulee säätää selkänojan nivel uudelleen. Asentovyön tarkistaminen 1. Tarkista, että asentovyö on säädetty oikein. TÄRKEÄÄ! Asiantuntevan jälleenmyyjän on säädettävä löystyneet asentovyöt. Asiantuntevan jälleenmyyjän on vaihdettava vaurioituneet asentovyöt. Silmämääräinen tarkistus 1. Tarkista pyörätuoli irtonaisten osien, repeämien ja muiden vikojen varalta. 2. Jos jokin kiinnittää huomiosi, anna asiantuntijan tarkastaa pyörätuoli. Etupyörien puhdistus 1. Tarkista, että etupyörät kääntyvät vapaasti. 2. Poista lika ja hiukset etupyörien laakereista. Ruuviliitosten tarkastaminen Jatkuvassa käytössä ruuvit voivat löystyä. 1. Tarkista, että ruuvit ovat tiukasti kiinni (jalkalevyssä, istuinpäällyksessä, sivuosissa, selkänojassa, runko, istuinmoduuli). 2. Kiristä löysällä olevat pultit sopivalla vääntömomentilla. Katso küschall Advance -huolto-opasta, joka on saatavilla osoitteessa TÄRKEÄÄ! Vastamutterit ja lukitusruuvit käyvät jatkuvan löystymisen ja kiristämisen vaikutuksesta hyödyttömiksi. Anna alan myyjän vaihtaa vastamutterit ja lukitusruuvit uusiin. Puolien vetojännityksen tarkastaminen Pinnat eivät saa olla löysällä eivätkä vääntyneitä. 1. Asiantuntevan jälleenmyyjän täytyy kiristää löysällä olevat puolat. 2. Asiantuntevan jälleenmyyjän täytyy vaihtaa rikkinäiset puolat. Seisontajarrujen tarkastus Huolto 1. Tarkista, että seisontajarrut ovat oikeassa paikassa. Jarru on säädetty oikein, jos jarruantura painuu jarrua kiristettäessä muutamien millimetrien syvyyteen renkaan sisään. 2. Jos huomaat, että säätö on väärin, anna asiantuntijan säätää jarrut oikein. TÄRKEÄÄ! Kun takapyörät on vaihdettu tai niiden asentoa on muutettu, seisontajarrut on säädettävä uudelleen. Tarkistus voimakkaan törmäyksen tai iskun jälkeen IMPORTANT! Pyörätuoli saattaa säilyä ulkoisesti vaurioittumattomana voimakkaan törmäyksen tai iskun jälkeen. On tärkeää, että asiantunteva jälleenmyyjä tarkistaa pyörätuolin voimakkaan törmäyksen tai iskun jälkeen B 33

34 Advance Sisäkumin korjaus tai vaihto 1. Irrota takapyörä ja päästä sisäkumista ilma ulos. 2. Nosta renkaan yksi syrjä pois vanteelta. Käytä tähän polkupyörän renkaan irrottamiseen tarkoitettua työkalua, älä teräviä esineitä kuten ruuvimeisseliä, jotta sisäkumi ei vahingoittuisi. 3. Vedä sisäkumi pois renkaasta. 4. Korjaa sisäkumi polkupyörän kumin paikkausmateriaalilla tai vaihda se tarvittaessa kokonaan uuteen. 5. Pumppaa sisäkumiin sen verran ilmaa, että se palaa pyöreään muotoonsa. 6. Työnnä venttiili vanteen venttiilireikään ja aseta sisäkumi renkaan sisään(sisäkumin tulisi olla kaikkialta rypytön renkaan sisällä). 7. Nosta renkaan syrjä vanteen reunan yli. Aloita venttiilin seudulta ja käytä polkupyörän renkaan irrottamiseen tarkoitettua työkalua. Tarkista samalla joka puolelta, ettei sisäkumi puristu renkaan ja vanteen väliin. 8. Pumppaa nyt rengas suurimpaan käyttöpaineeseen. Varmista, että renkaasta ei vuoda enää ilmaa. Varaosat Küschall -myyjältä voit tilata kaikki varaosat. Päivitetty luettelo saatavissa olevista varaosista on Internetissä osoitteessa TÄRKEÄÄ! Hiekka ja merivesi voivat vahingoittaa kuulalaakereita, ja teräsosat voivat ruostua, jos pinta on vahingoittunut. Älä altista pyörätuolia pitkiksi ajoiksi hiekalle ja merivedelle, ja aina kun olet käynyt rannalla, puhdista tuoli. TÄRKEÄÄ! Älä käytä karheita pesuvälineitä, syövyttäviä puhdistusaineita äläkä painepesuria. 1. Puhdista pehmusteet ja metalliosat kostealla ja pehmeällä liinalla. 2. Kuivaa pyörätuoli huolellisesti aina kelattuasi sateessa tai käytyäsi suihkussa. 3. Jos pyörätuoli on likaantunut, pyyhi lika mahdollisimman pian pois kostealla rätillä ja pyyhi pyörätuoli täysin kuivaksi. 8.4 Desinfiointi Pyörätuolin saa desinfioida sumuttamalla tai pyyhkimällä testatuilla ja hyväksytyillä desinfiointiaineilla. Sallittujen desinfiointiaineiden luettelon löydät Robert Koch -instituutin nettisivuilta, osoite Hoito Pyörätuolisi palvelee sinua hyvin vuosikaudet, jos hoidat sitä säännöllisesti B

35 Käytön jälkeen 9 Käytön jälkeen 9.1 Uudelleenkäyttö Pyörätuoli soveltuu uudelleen käytettäväksi. Seuraavat toimenpiteet on suoritettava: Puhdistus ja desinfiointi tämän ohjeen luvun 8.3 Hoito, sivu 34 ja 8.4 Desinfiointi, sivu 34 mukaan. Tarkastus tämän ohjeen luvun 8.2 Huoltokaavio, sivu 32 mukaan. Käyttäjän tarpeisiin sovittaminen huoltodokumentaation mukaan (saatavissa maasi küschall -edustajalta, fi tämän asiakirjan lopussa). 9.2 Jätehuolto Pidä huolta ympäristöstäsi ja huolehdi pyörätuolisi asianmukaisesta jätehuollosta ja kierrätyksestä. Jätehuoltoasioissa on noudatettava kansallisia ja paikallisia lakeja ja määräyksiä. Käänny valtuutetun myyjäsi puoleen tai kysy kaupungintai kunnan viranomaisilta sopivaa jätehuoltoyritystä, kun haluat järjestää pyörätuolisi jätehuollon B 35

36 Advance 10 Häiriöiden korjaaminen 10.1 Turvaohjeet Päivittäinen käyttö, muutetut säädöt ja pyörätuoliin kohdistuvat vaatimukset voivat johtaa erilaisiin häiriöihin. Oheinen taulukko kertoo, miten häiriöt tunnistetaan ja korjataan. HUOMIO! Kun havaitset pyörätuolissa häiriöitä, kuten merkittäviä ajokäyttäytymisen muutoksia, käänny heti asiantuntijan puoleen. TÄRKEÄÄ! Eräät mainituista toimenpiteistä tulee jättää valtuutetun erikoisliikkeen hoidettaviksi. Ne on merkitty erikseen. Suosittelemme jättämään kaikki säädöt alan valtuutetun myyjän tehtäviksi B

37 Häiriöiden korjaaminen 10.2 Häiriöiden tunnistaminen ja korjaaminen Vika Mahdollinen syy Toimenpide Pyörätuoli ei liiku suoraan Pyörätuoli keikahtaa liian helposti taaksepäin Jarrut tarttuvat huonosti tai epäsymmetrisesti Pyörätuolin kelaamisessa paljon kitkaa Etupyörät lepattavat kovassa vauhdissa Etupyörä ei pyöri kunnolla tai se on jumissa Väärä rengaspaine toisessa takapyörässä Korjaa rengaspaine, fi 11.3 Renkaiden, sivu 40 Yksi tai useampi pinna murtunut Pinnat kiristetty epätasaisesti Etupyörien laakerit likaantuneet tai vahingoittuneet Etupyörän tukea ei ole kohdistettu oikein Takapyörät on asennettu liian eteen Selkäkulma liian suuri Istuinkulma liian suuri Väärä rengaspaine toisessa takapyörässä tai molemmissa Jarrut väärin säädetty Vaihda vialliset pinnat, fi valtuutettu myyjä Liian löysät pinnat kiristettävä, fi valtuutettu myyjä Laakerit puhdistettava tai vaihdettava Korjaa etupyörän tuen sijainti ja kohdistus, fivaltuutettumyyjä Takapyörät asennettava taaemmaksi, fi valtuutettu myyjä Selkänojan kulmaa pienennettävä, fi valtuutettu myyjä Pidempien vertikaalisten tukien käyttäminen, fivaltuutettumyyjä Korjaa rengaspaine, fi 11.3 Renkaiden, sivu 40 Jarrujen säätö korjattava, fi valtuutettu myyjä Liian matala rengaspaine takapyörissä Korjaa rengaspaine, fi 11.3 Renkaiden, sivu 40 Takapyörät eivät ole yhdensuuntaiset Liian vähän jännitystä etupyörän laakerilohkossa Etupyörä on kulunut litteäksi Kuulalaakerit ovat likaantuneet tai vialliset Varmista, että takapyörät ovat yhdensuuntaiset, fivaltuutettumyyjä Laakerilohkoakselin mutteria kiristettävä kevyesti, fivaltuutettumyyjä Etupyörä vaihdettava, fi valtuutettu myyjä Kuulalaakerit puhdistettava tai vaihdettava, fivaltuutettumyyjä B 37

38 Advance Vika Mahdollinen syy Toimenpide Hiilikuidut sojottavat ulos Materiaalin ylirasitus tai vaurio Silota hiomapaperilla (karkeus 80) tai ota yhteyttä asiantuntevaan jälleenmyyjään. Eturunko vaappuu(valinnainen pikairrotettava runko) Kiinnitysvoiman häviäminen löysien pikairrotuspuristimien takia Säädä pikairrotuslaitetta, fi valtuutettu myyjä B

39 Tekniset tiedot 11 Tekniset tiedot 11.1 Mitat ja paino Kaikki mitta- ja painotiedot viittaavat istuimen 400 mm:n leveyteen ja 400 mm:n syvyyteen pyörätuolin kevyimmässä kokoonpanossa. Mitat tai painotiedot voivat vaihdella eri kokoonpanoissa. A Istuinsyvyys mm, 20 mm:n välein B Selkäkulma 78, 82, 86, 90, 94 C Sääripituus mm, säädettävissä äärettömästi D E Istuinkorkeus edessä mm, säädettävissä äärettömästi Istuinkorkeus takana mm, säädettävissä äärettömästi F Selkäkorkeus mm, 15 mm:n välein G Kokonaispituus 75 : approx. 830 mm 90 : approx. 760 mm H Istuinleveys mm, 20 mm:n välein I Kokonaisleveys Istuinleveys mm Paino Kuljetuspaino (ilman takapyöriä) noin Käyttäjän suurin sallittu paino Kääntymisalue Painopiste approx. 7,5 kg approx. 5,3 kg 125kg mm mm, säädettävissä äärettömästi B 39

40 Advance 11.2 Ympäristövaatimukset Älä altista pyörätuolia alemmille lämpötiloille kuin 20 C äläkä korkeammille kuin 40 C Renkaiden Paras mahdollinen ilmanpaine on riippuvainen rengastyypistä: Rengastyyppi Ilmanpaine Pehmeästi rullaavat 7 bar 700 kpa 101 psi Uritetut renkaat(marathon) 7.5 bar 750 kpa 108 psi Sisäpelirenkaat(Collé) 10 bar 1000 kpa 145 psi Maastopyörärenkaat 4 bar 400 kpa 58 psi Pyörät ovat umpikumia Tyyppikilpi Tyyppikilpi on asennettu pyörätuolin runkoon, ja siihen sisältyvät seuraavat tiedot: A B C D E F G H Valmistajan osoite Tuotteen nimi Valmistuspäivämäärä Käyttöohjeen noudattamiskehotus Käyttäjän suurin sallittu paino Ohjeenmukaanpyörätuoliaeiolesuunniteltumatkustajan kuljettamista varten ajoneuvoissa Sarjanumero Varoitus siitä, että kyseessä on aktiivipyörätuoli, joka voi keikahtaa A B C D E F G H Küschall AG Benkenstrasse Witterswil SWITZERL AND KÜSCHALL Advance SB400 mm 20/11/2012 Read User Man ual 125 kg SN Active wheelchair, tipping possible! Made in Switzerland B

41 Muistiinpanoja

42 Muistiinpanoja

43 Muistiinpanoja

44 Küschall distributors Sverige& Suomi: Invacare AB, Fagerstagatan 9, S Spånga Tel: (46)(0) ,Fax: (46)(0) Küschall AG, Benkenstrasse 260, CH-4108 Witterswil, B * B*
