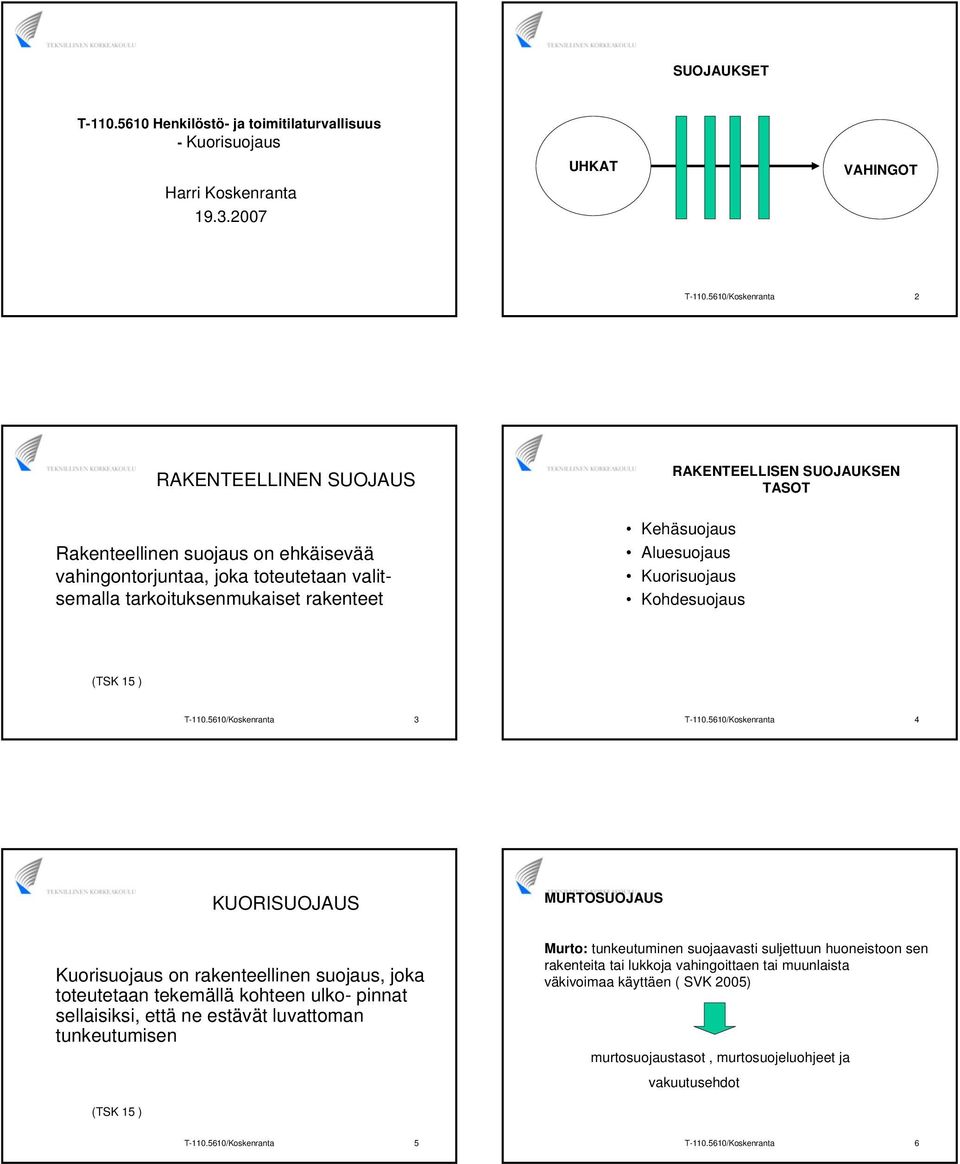

1 SUOJAUKSET T Henkilöstö- ja toimitilaturvallisuus - Kuorisuojaus Harri Koskenranta UHKAT VAHINGOT T /Koskenranta 2 RAKENTEELLINEN SUOJAUS Rakenteellinen suojaus on ehkäisevää vahingontorjuntaa, joka toteutetaan valitsemalla tarkoituksenmukaiset rakenteet RAKENTEELLISEN SUOJAUKSEN TASOT Kehäsuojaus Aluesuojaus Kuorisuojaus Kohdesuojaus (TSK 15 ) T /Koskenranta 3 T /Koskenranta 4 KUORISUOJAUS Kuorisuojaus on rakenteellinen suojaus, joka toteutetaan tekemällä kohteen ulko- pinnat sellaisiksi, että ne estävät luvattoman tunkeutumisen MURTOSUOJAUS Murto: tunkeutuminen suojaavasti suljettuun huoneistoon sen rakenteita tai lukkoja vahingoittaen tai muunlaista väkivoimaa käyttäen ( SVK 2005) murtosuojaustasot, murtosuojeluohjeet ja vakuutusehdot (TSK 15 ) T /Koskenranta 5 T /Koskenranta 6

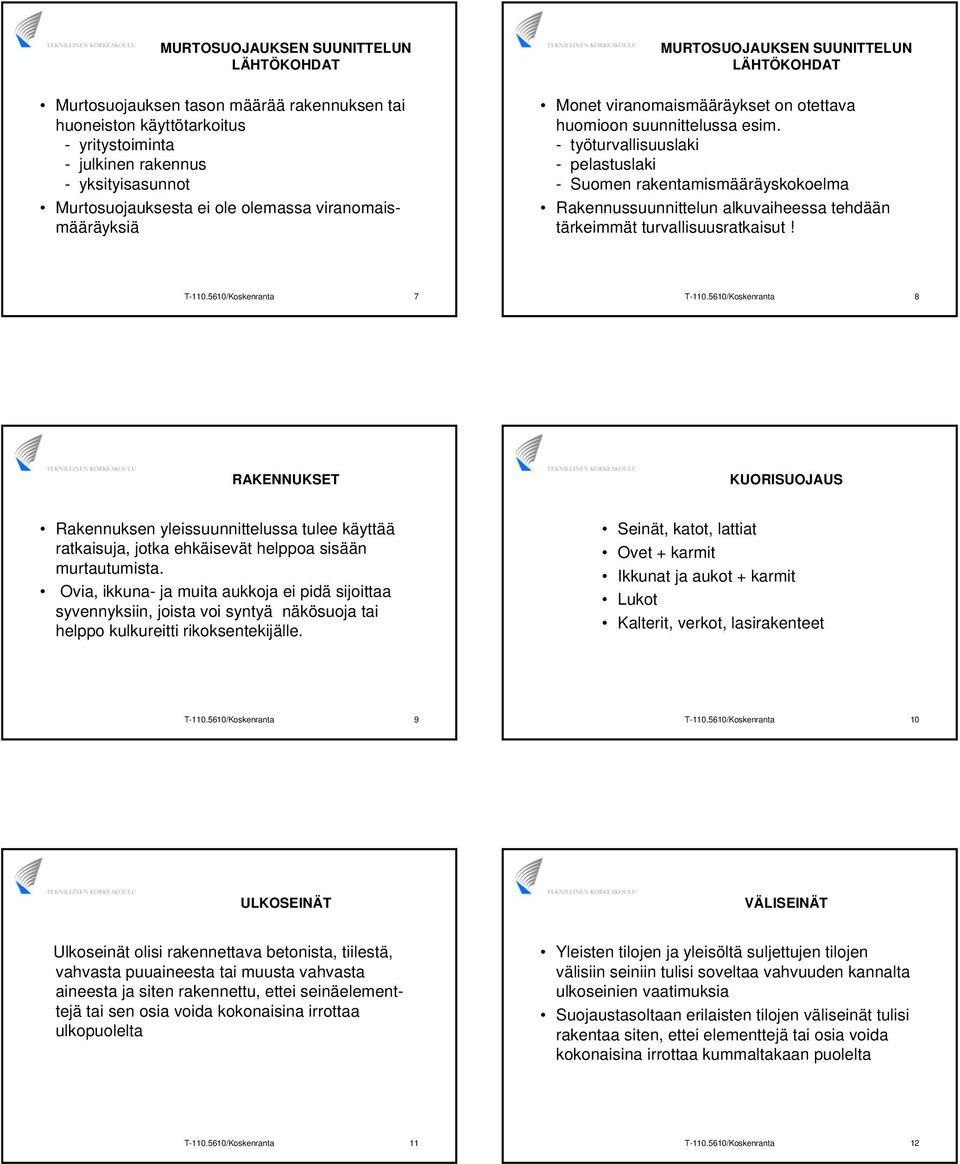

2 MURTOSUOJAUKSEN SUUNITTELUN LÄHTÖKOHDAT Murtosuojauksen tason määrää rakennuksen tai huoneiston käyttötarkoitus - yritystoiminta - julkinen rakennus - yksityisasunnot Murtosuojauksesta ei ole olemassa viranomaismääräyksiä MURTOSUOJAUKSEN SUUNITTELUN LÄHTÖKOHDAT Monet viranomaismääräykset on otettava huomioon suunnittelussa esim. - työturvallisuuslaki - pelastuslaki - Suomen rakentamismääräyskokoelma Rakennussuunnittelun alkuvaiheessa tehdään tärkeimmät turvallisuusratkaisut! T /Koskenranta 7 T /Koskenranta 8 RAKENNUKSET KUORISUOJAUS Rakennuksen yleissuunnittelussa tulee käyttää ratkaisuja, jotka ehkäisevät helppoa sisään murtautumista. Ovia, ikkuna- ja muita aukkoja ei pidä sijoittaa syvennyksiin, joista voi syntyä näkösuoja tai helppo kulkureitti rikoksentekijälle. Seinät, katot, lattiat Ovet + karmit Ikkunat ja aukot + karmit Lukot Kalterit, verkot, lasirakenteet T /Koskenranta 9 T /Koskenranta 10 ULKOSEINÄT VÄLISEINÄT Ulkoseinät olisi rakennettava betonista, tiilestä, vahvasta puuaineesta tai muusta vahvasta aineesta ja siten rakennettu, ettei seinäelementtejä tai sen osia voida kokonaisina irrottaa ulkopuolelta Yleisten tilojen ja yleisöltä suljettujen tilojen välisiin seiniin tulisi soveltaa vahvuuden kannalta ulkoseinien vaatimuksia Suojaustasoltaan erilaisten tilojen väliseinät tulisi rakentaa siten, ettei elementtejä tai osia voida kokonaisina irrottaa kummaltakaan puolelta T /Koskenranta 11 T /Koskenranta 12

3 OVIYMPÄRISTÖ Karmin kiinnitys ja kiilaus Ovilehden materiaali Lukot ja helat Saranat Käyntiväli T /Koskenranta 13 ULKO-OVET JA KARMIT Umpiovien karmeineen tulee olla standardin SFS ENV 1627, luokkien 2-6 vaatimukset täyttäviä Mikäli julkisivuissa ei käytetä umpiovea, voidaan ovi-ikkuna suojata teräsristikolla, teräsverkolla, iskunkestävällä lasilla, murronsuojalasilla Ovet varustetaan saranatapein T /Koskenranta 14 ULKO-OVET JA KARMIT Ovenkarmien kiinnitys tulee olla sellainen, että karmi on tuettu erityisesti lukkojen kohdalta muuhun rakenteeseen Ovenkarmien tulee olla kestävää rakennetta ja sellaisia, että niihin voidaan asentaa kotelolla varustettu hyväksytty vastalevy Käyntiväli ei saa olla 5 mm suurempi Ovirakenteet eivät saa olla ulkopuolelta purettavia T /Koskenranta 15 T /Koskenranta 16 T /Koskenranta 17 T /Koskenranta 18

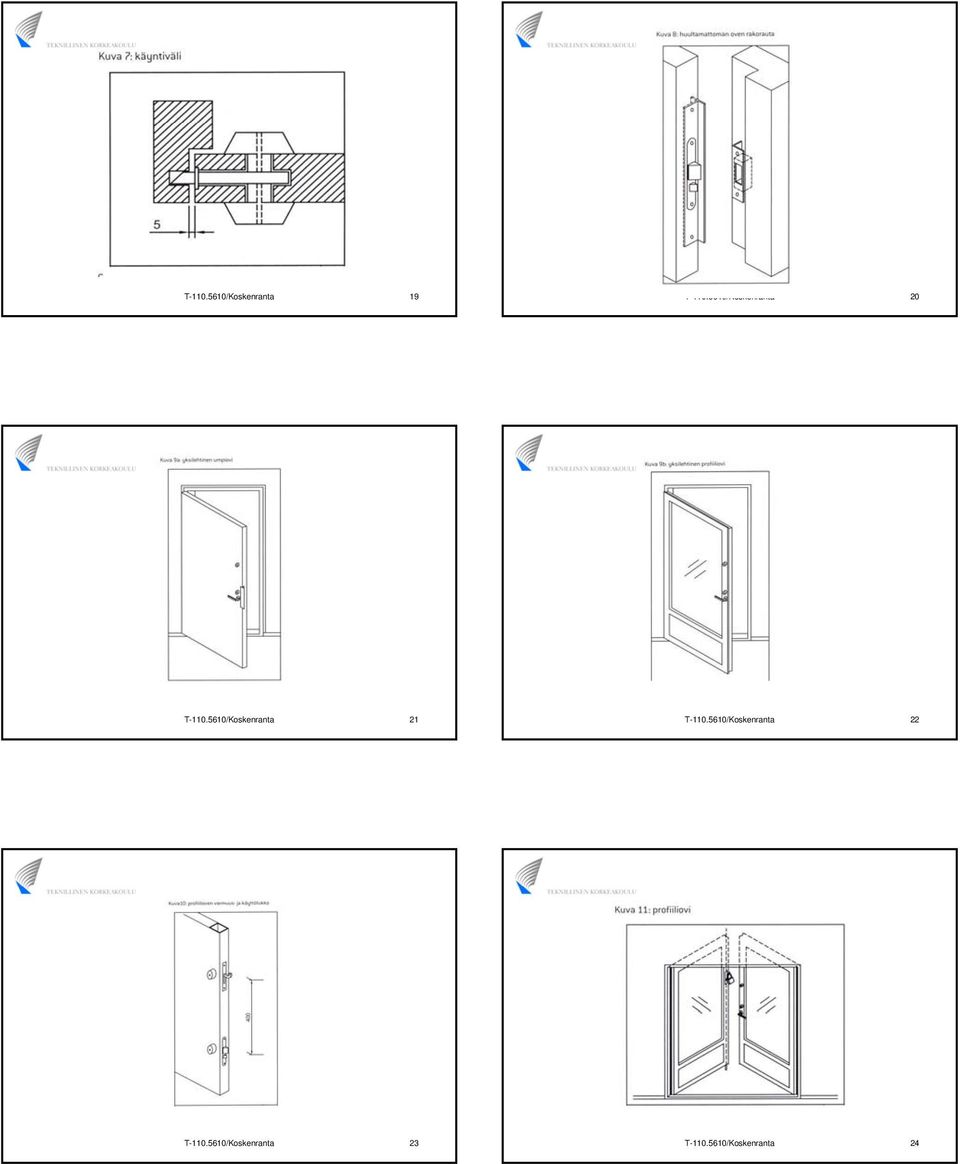

4 T /Koskenranta 19 T /Koskenranta 20 T /Koskenranta 21 T /Koskenranta 22 T /Koskenranta 23 T /Koskenranta 24

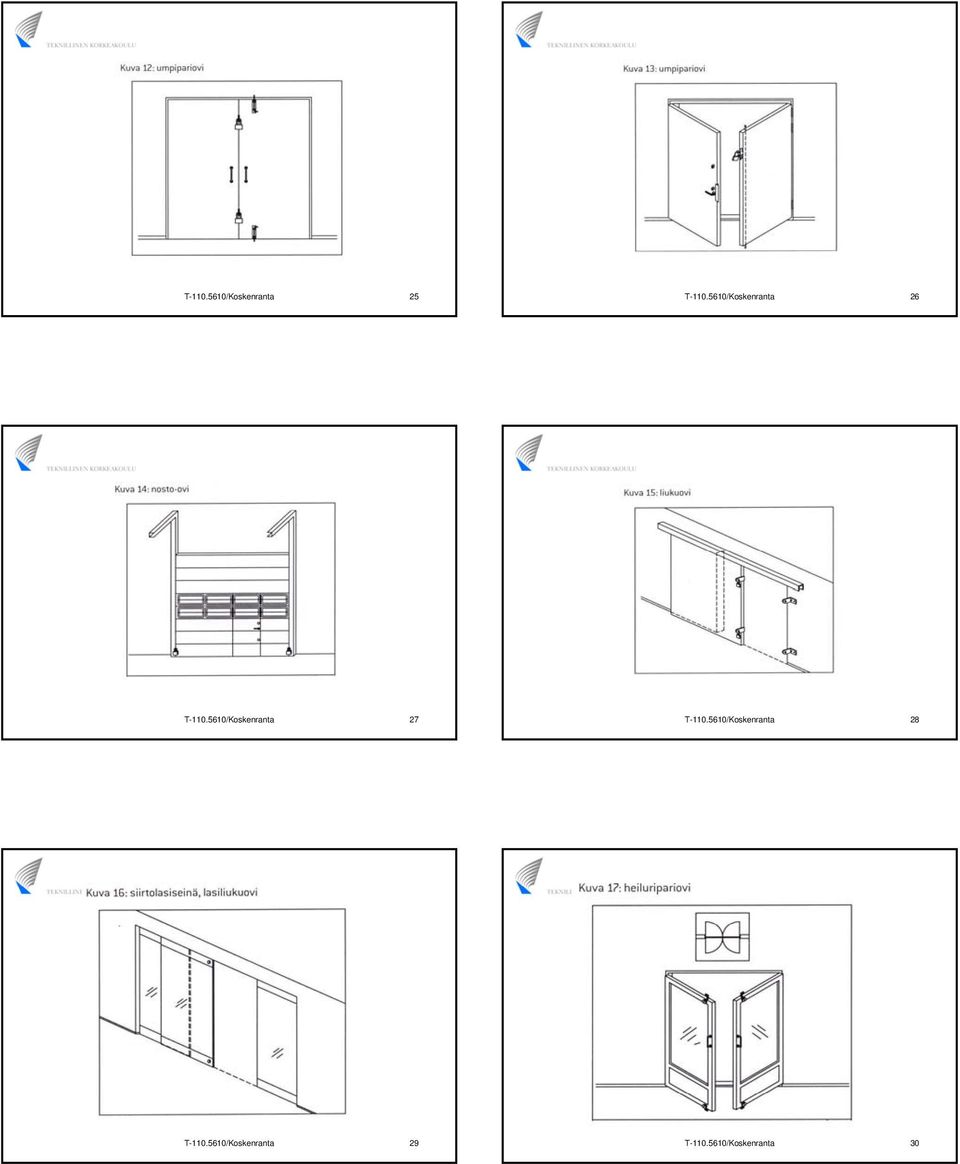

5 T /Koskenranta 25 T /Koskenranta 26 T /Koskenranta 27 T /Koskenranta 28 T /Koskenranta 29 T /Koskenranta 30

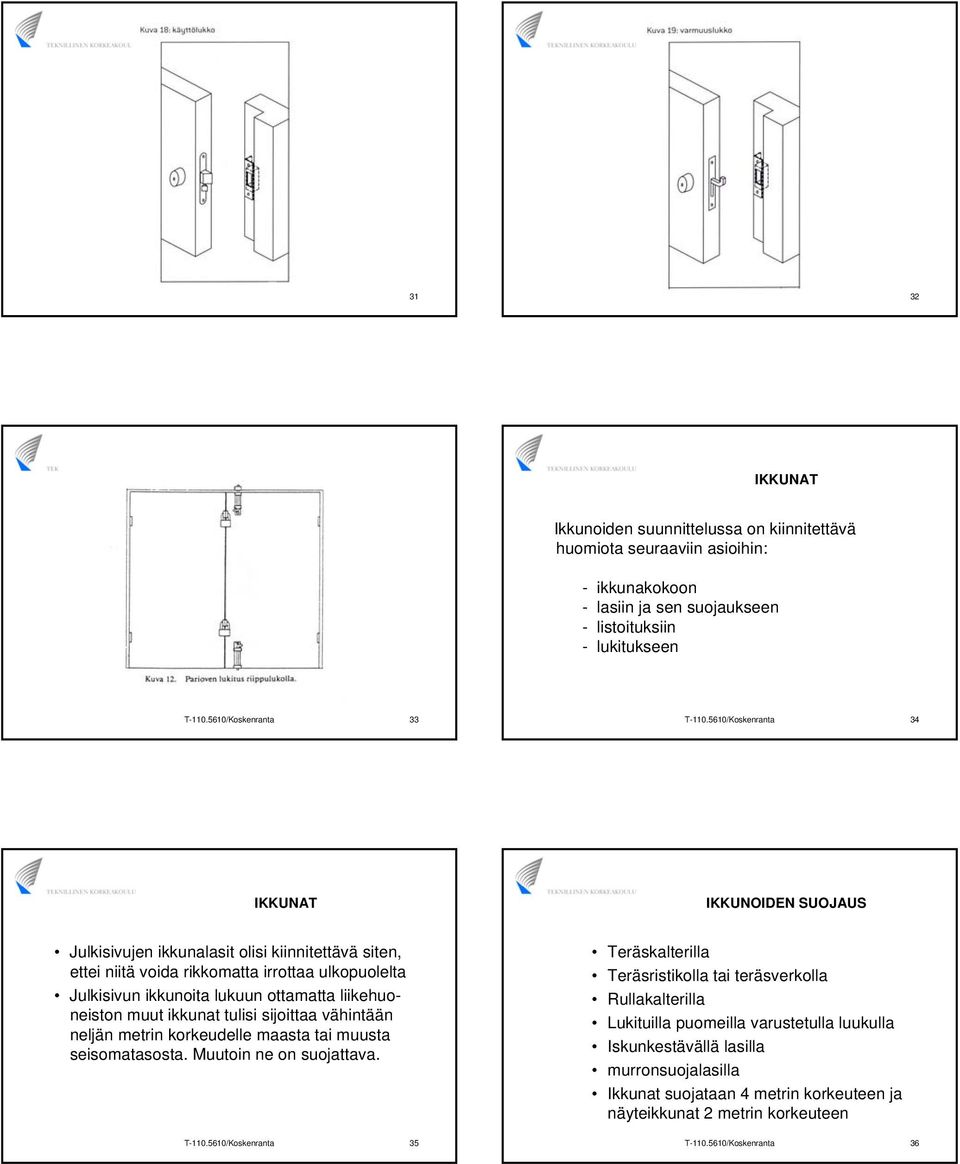

6 T /Koskenranta 31 T /Koskenranta 32 IKKUNAT Ikkunoiden suunnittelussa on kiinnitettävä huomiota seuraaviin asioihin: - ikkunakokoon - lasiin ja sen suojaukseen - listoituksiin - lukitukseen T /Koskenranta 33 T /Koskenranta 34 IKKUNAT IKKUNOIDEN SUOJAUS Julkisivujen ikkunalasit olisi kiinnitettävä siten, ettei niitä voida rikkomatta irrottaa ulkopuolelta Julkisivun ikkunoita lukuun ottamatta liikehuoneiston muut ikkunat tulisi sijoittaa vähintään neljän metrin korkeudelle maasta tai muusta seisomatasosta. Muutoin ne on suojattava. T /Koskenranta 35 Teräskalterilla Teräsristikolla tai teräsverkolla Rullakalterilla Lukituilla puomeilla varustetulla luukulla Iskunkestävällä lasilla murronsuojalasilla Ikkunat suojataan 4 metrin korkeuteen ja näyteikkunat 2 metrin korkeuteen T /Koskenranta 36

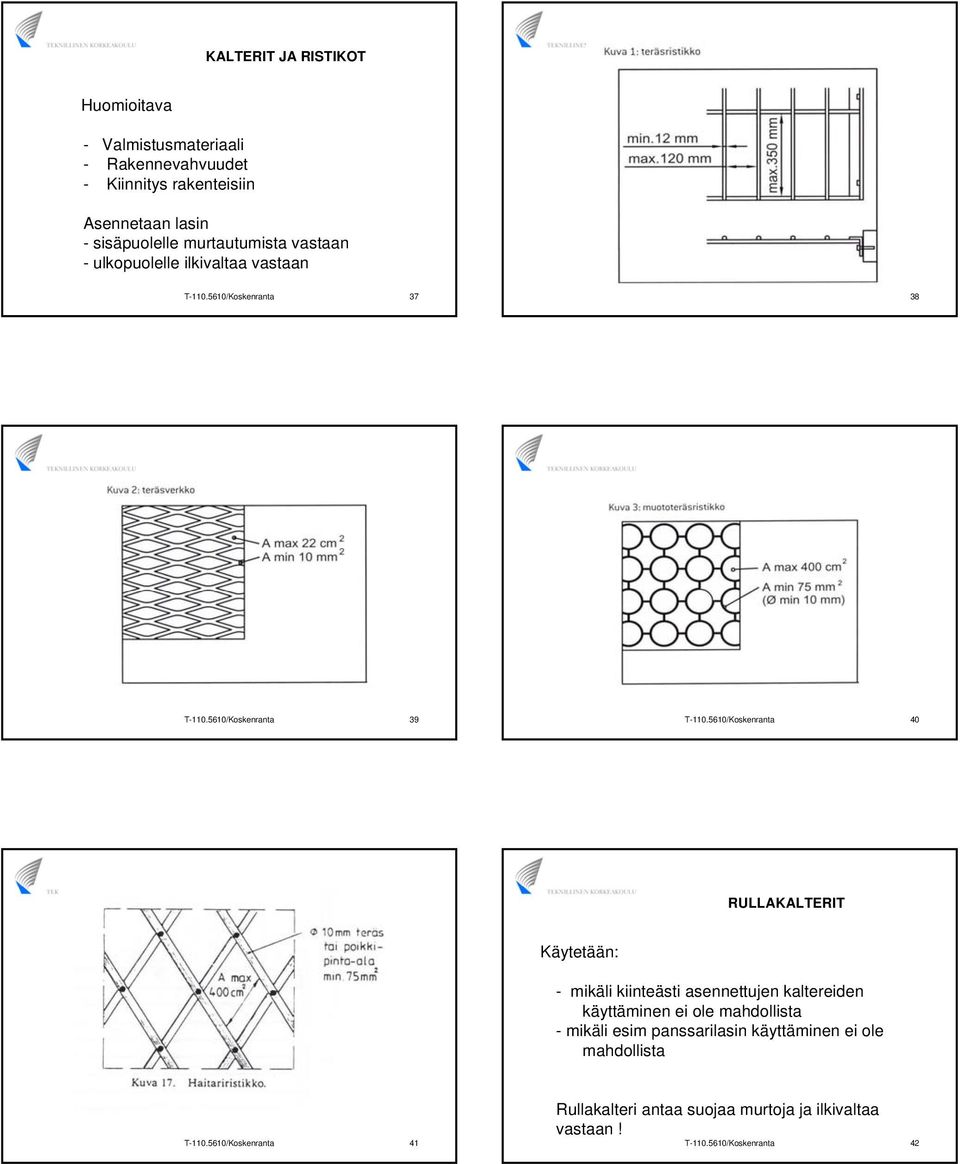

7 KALTERIT JA RISTIKOT Huomioitava - Valmistusmateriaali - Rakennevahvuudet - Kiinnitys rakenteisiin Asennetaan lasin - sisäpuolelle murtautumista vastaan - ulkopuolelle ilkivaltaa vastaan T /Koskenranta 37 T /Koskenranta 38 T /Koskenranta 39 T /Koskenranta 40 RULLAKALTERIT Käytetään: - mikäli kiinteästi asennettujen kaltereiden käyttäminen ei ole mahdollista - mikäli esim panssarilasin käyttäminen ei ole mahdollista Rullakalteri antaa suojaa murtoja ja ilkivaltaa vastaan! T /Koskenranta 41 T /Koskenranta 42

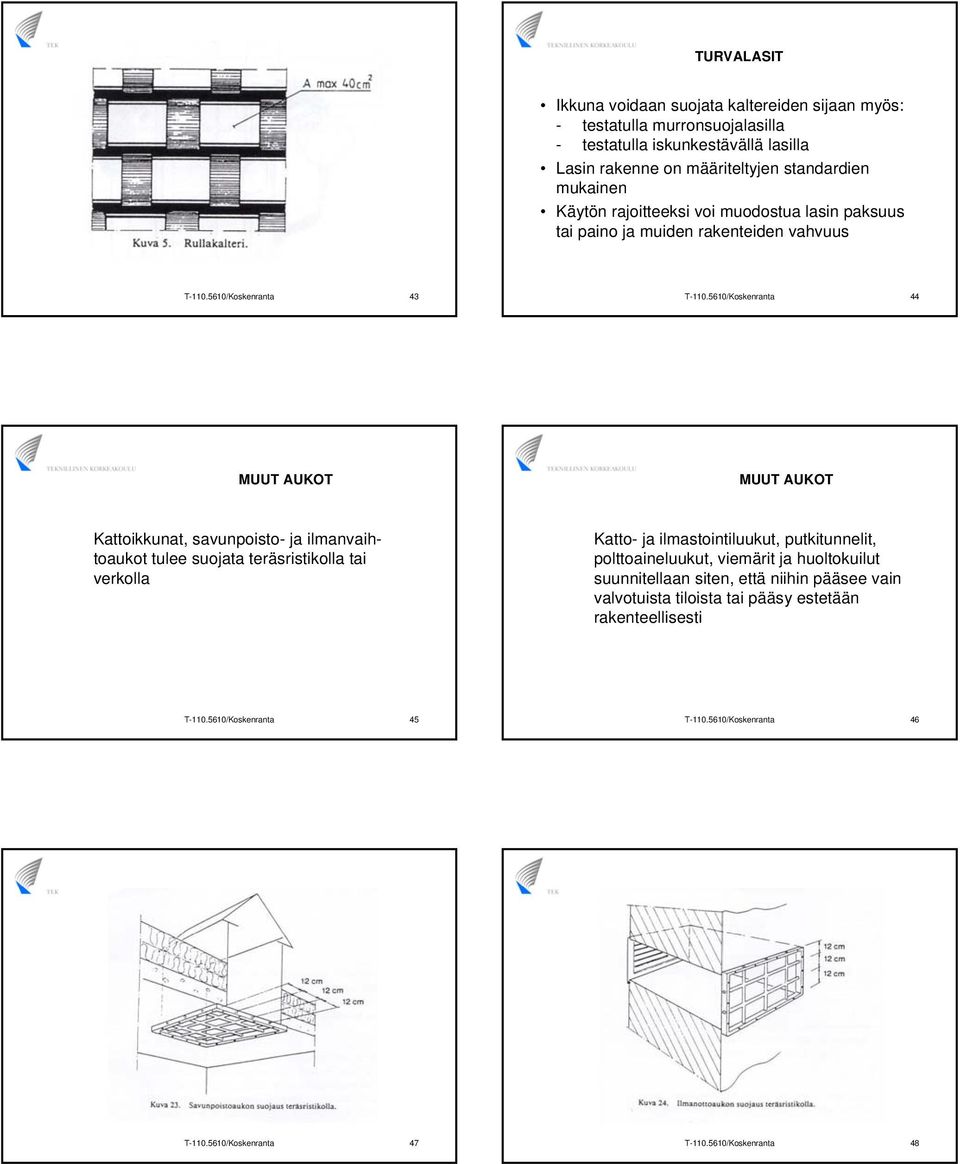

8 TURVALASIT Ikkuna voidaan suojata kaltereiden sijaan myös: - testatulla murronsuojalasilla - testatulla iskunkestävällä lasilla Lasin rakenne on määriteltyjen standardien mukainen Käytön rajoitteeksi voi muodostua lasin paksuus tai paino ja muiden rakenteiden vahvuus T /Koskenranta 43 T /Koskenranta 44 MUUT AUKOT MUUT AUKOT Kattoikkunat, savunpoisto- ja ilmanvaihtoaukot tulee suojata teräsristikolla tai verkolla Katto- ja ilmastointiluukut, putkitunnelit, polttoaineluukut, viemärit ja huoltokuilut suunnitellaan siten, että niihin pääsee vain valvotuista tiloista tai pääsy estetään rakenteellisesti T /Koskenranta 45 T /Koskenranta 46 T /Koskenranta 47 T /Koskenranta 48
