3 Jätevesihuolto haja-asutusalueilla Suomessa yli miljoona ihmistä asuu viemäriverkostojen ulkopuolisilla alueilla. Haja-asutusalueilla talousjätevesien puutteellinen käsittely huonontaa vesien laatua ja rehevöittää rantoja. Lisäksi hajuhaitat ja muut ympäristöhygieeniset haitat ovat yleisiä. Ympäristönsuojelulaki edellyttää kiinteistökohtaiselta jätevesien puhdistukselta sellaista tehoa, ettei jätevesistä aiheudu ympäristön pilaantumisen vaaraa. Jätevesien käsittelyjärjestelmien on edustettava parasta käyttökelpoista tekniikkaa. Nykyään haja-asutusalueen jätevesihuoltoon on tarjolla monia luotettavia ratkaisuja. Jätevedet voidaan kerätä umpisäiliöön, imeyttää maahan tai puhdistaa kiinteistökohtaisella pienpuhdistamolla. Tästä esitteestä löydät tietoa jätevesijärjestelmän valinnasta ja luotettavista kotimaisista Labko-tuotteista. Lisätietoja saat myös www-sivuilta osoitteesta tai puhelimitse numerosta Meillä on kokonaiskäsitys jätevesien käsittelystä. Meillä on tarjota myös oikeat ratkaisut.

4 Lainsäädäntö ja määräykset Jätevesien käsittelyä säädellään laeilla, asetuksilla ja muilla viranomaismääräyksillä. Määräykset voivat vaihdella jopa kunnan sisällä paikasta riippuen. Mm. seuraavat säädökset ohjeistavat jätevesien käsittelyä: Ympäristönsuojelulaki (8/000) Maankäyttö- ja rakennuslaki (/999) Vesihuoltolaki (9/00) Terveydensuojelulaki (/99) Jätelaki (0/99) Ympäristönsuojeluasetus Maankäyttö- ja rakennusasetus Terveydensuojeluasetus Kunnan ympäristönsuojelumääräykset Kunnan rakennusmääräykset Valtioneuvoston asetus talousjätevesien käsittelystä vesihuoltolaitosten viemäriverkostojen ulkopuolisilla alueilla. Asetus astunut voimaan..00 Asetuksen sisältö lyhyesti: Kiinteistökohtainen jätevesien puhdistaminen tulee toteuttaa siten, että talousjätevesistä ei aiheudu pintaja pohjavesien pilaantumisen vaaraa. Olemassa oleva kiinteistö: Kiinteistön haltija laatii selvityksen jätevesijärjestelmästä..00 mennessä. Mikäli kiinteistössä ei ole vesikäymälää, selvitys tulee tehdä..008 mennessä. Selvitys on säilytettävä kiinteistöllä ja tarvittaessa esitettävä valvontaviranomaiselle. Vanhoilla kiinteistöillä on pääsääntöisesti 0 vuoden siirtymäkausi, jonka kuluessa käsittelyvaatimukset on täytettävä. Uusi rakennettava kiinteistö: Rakennettavilla kiinteistöillä on oltava rakennuslupahakemuksen liitteenä suunnitelma jätevesijärjestelmästä. Puhdistusvaatimukset: Haja-asutuksen jätevesikuormitusta on vähennettävä orgaanisen aineksen (BHK ) osalta vähintään 90 %, kokonaisfosforin (P kok ) osalta vähintään 8 % ja kokonaistypen (N kok ) osalta vähintään 0 % verrattuna laskennalliseen käsittelemättömän jäteveden kuormitukseen.

5 Järjestelmän valinta Ennen jätevesijärjestelmän hankintaa paikalliset määräykset ja tontin vaatimukset kannattaa selvittää kunnasta. Asetuksen mukaan jätevesijärjestelmiä ovat umpisäiliö, maapuhdistamo ja pienpuhdistamo. Jäteveden umpisäiliö Vesitiivis, talousjäteveden tai lietteen tilapäiseen varastoimiseen tarkoitettu säiliö, josta ei ole jäteveden purkuputkea ympäristöön. Umpisäiliön täyttyessä se tyhjennetään ja jätevesi kuljetetaan kunnalliselle puhdistamolle. Umpisäiliö on varustettava täyttymistä osoittavalla hälytyslaitteistolla. Jäteveden maapuhdistamot Maapuhdistamoja ovat maahanimeyttämöt ja maasuodattamot. Maahanimeyttämö Maahan kaivettu tai pengerretty talousjäteveden käsittelylaitteisto, jossa vähintään saostussäiliössä esikäsitelty jätevesi imeytetään maaperään puhdistumaan ennen sen kulkeutumista pohjaveteen. Maasuodattamo Maahan kaivettu tai pengerretty talousjäteveden käsittelylaitteisto, jossa vähintään saostussäiliössä esikäsitelty jätevesi puhdistuu kulkeutuessaan rakennetun, hiekkaa tai muuta maa-ainesta olevan suodatuskerroksen läpi, kootaan putkistolla ja johdetaan edelleen ojaan, maastoon tai pintavesiin. Maasuodattamo varustetaan sijoituspaikan sitä edellyttäessä tiiviillä pohjalla. Jos maasuodattamoa ei tehdä pohjaltaan tiiviiksi, siitä tapahtuu myös jäteveden maahan imeytymistä. Pienpuhdistamo Muu kuin edellä mainittu jäteveden käsittelyjärjestelmä. Laitteen toimintaperiaate voi olla mekaaninen, kemiallinen, biologinen tai niiden yhdistelmä. Maapuhdistamon sijoittaminen ja suojaetäisyydet Etäisyys vedenottamoon vähintään 0 m. Talousvesikaivo Etäisyys vesistöön vähintään 0 m. Etäisyys tontin rajaan tai tiehen vähintään m. Imeytyskenttä Tällä alueella tehdään tarkemmat maaperätutkimukset. SAKO- Twin -järjestelmä Kuva. Maapuhdistamon sijoittaminen tontille ja suojaetäisyydet (yleisesti käytetyt suojaetäisyydet, voivat vaihdella kunnasta riippuen). Oja Tie Etäisyys ojaan vähintään 0 m. Etäisyys naapureiden vedenottamoihin tulee selvittää 0 m säteellä. Pystysuora etäisyys imeytysputkiston ja pohjaveden pinnan välillä vähintään m. Saostussäiliön etäisyys asuinrakennukseen tai tontin rajaan tulee olla vähintään 0 m.

6 Vaihtoehdot jätevesien käsittelyyn Omakotitalon jätevesien käsittelyyn Periaate Menetelmä Labko-ratkaisu Maapuhdistamot Yksiviemärijärjestelmä Maahanimeyttämö Maasuodattamo Labko SAKO- Twin Labko SAKO- Twin De Luxe Labko SAKO- Tripla Labko SAKO 000 Labko SAKO- Saneerausjärjestelmä (saneerauskohteisiin) Tilauksesta suuremmat lujitemuoviset Labko SAKO -järjestelmät Labko SAKO- Imeytysjärjestelmä + Labko Kokoomaputkistopaketti Umpisäiliö Labko LOKA 000/00 matala Umpisäiliö Labko LOKA 000 matala Umpisäiliö Labko LOKA Umpisäiliö (-80 m ) Pienpuhdistamo Labko BioKem biologis-kemiallinen Panospuhdistamo Labko BioKem 0 biologis-kemiallinen Panospuhdistamo Kaksoisviemärijärjestelmä Umpisäiliö + maapuhdistamo Labko LOKA Umpisäiliö (-80 m ) wc-vesille + Labko SAKO- Imeytysjärjestelmä tai muu maapuhdistamo harmaille jätevesille.

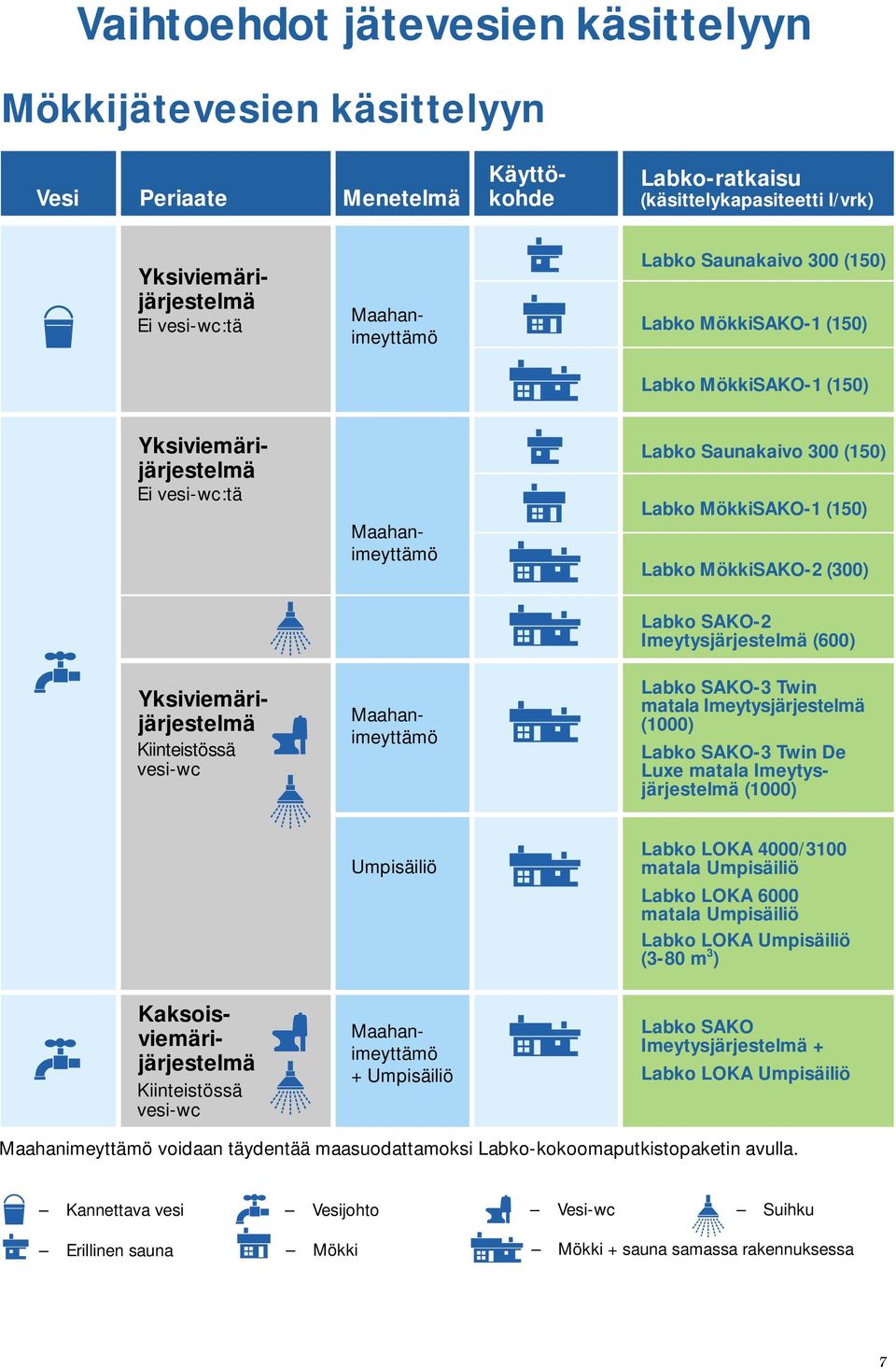

7 Vaihtoehdot jätevesien käsittelyyn Mökkijätevesien käsittelyyn Vesi Periaate Menetelmä Käyttökohde Labko-ratkaisu (käsittelykapasiteetti l/vrk) Yksiviemärijärjestelmä Ei vesi-wc:tä Maahanimeyttämö Labko Saunakaivo 00 (0) Labko MökkiSAKO- (0) Labko MökkiSAKO- (0) Yksiviemärijärjestelmä Ei vesi-wc:tä Maahanimeyttämö Labko Saunakaivo 00 (0) Labko MökkiSAKO- (0) Labko MökkiSAKO- (00) Labko SAKO- Imeytysjärjestelmä (00) Yksiviemärijärjestelmä Kiinteistössä vesi-wc Maahanimeyttämö Labko SAKO- Twin matala Imeytysjärjestelmä (000) Labko SAKO- Twin De Luxe matala Imeytysjärjestelmä (000) Umpisäiliö Labko LOKA 000/00 matala Umpisäiliö Labko LOKA 000 matala Umpisäiliö Labko LOKA Umpisäiliö (-80 m ) Kaksoisviemärijärjestelmä Kiinteistössä vesi-wc Maahanimeyttämö + Umpisäiliö Labko SAKO Imeytysjärjestelmä + Labko LOKA Umpisäiliö Maahanimeyttämö voidaan täydentää maasuodattamoksi Labko-kokoomaputkistopaketin avulla. Kannettava vesi Vesijohto Vesi-wc Suihku Erillinen sauna Mökki Mökki + sauna samassa rakennuksessa

8 Labko LOKA Umpisäiliöt Umpisäiliö on ympäristöystävällinen vaihtoehto, koska jätevedet kuljetetaan puhdistettavaksi kunnalliselle jäteveden puhdistamolle. Umpisäiliö soveltuu hyvin esimerkiksi tärkeille pohjavesialueille, vesistöjen välittömään läheisyyteen ja pienille tonteille. Labko-umpisäiliöiden tiiviys ja kestävyys on testattu alipainetestillä. Vakiotuotteen maksimi asennussyvyys tuloviemärin alareunasta maanpintaan on yksi metri. Asennukselle ei ole rajoitusta pohjaveden pinnan suhteen. Säiliöt ovat hyvin varusteltuja, säiliöiden mukana on aina täydellinen täyttymishälytinpaketti, asennusohjeet, ankkurointiliinat ja tyhjennysputki. Hälytinanturi on varustettu metrin kaapelilla. Wavin-Labko Oy myöntää valmistamilleen jätevesisäiliöille 0 vuoden materiaali- ja tiiveystakuun. Kuva. Umpisäiliön vakiovarustepaketti. Labko LOKA 000/00 matala Umpisäiliö Kaksi vaihtoehtoista tuloyhdettä. Tilavuus 000/00 litraa. Voidaan asentaa normaalia matalampaan tai syvemmälle. 00 litran tilavuudella erittäin matala asennussyvyys. Pallomainen muotoilu. Keskellä säiliötä oleva tyhjennysaukko, ø 00 mm. Täydellinen paketti: sis. Lokaset 0 -täyttymishälyttimen, anturin m kaapelilla, kpl ankkurointiliinoja ja tyhjennysputken suojahatulla. Valmistettu lujasta polyeteenimuovista. Sopii hyvin kallioiseen maastoon. Helppo ja edullinen asentaa. Saadaan aina täysin tyhjäksi. Koko tilavuus tulee tehokkaasti käytetyksi. Sisältää kaiken asennuksessa tarvittavan. Hälyttimen ansiosta säiliön valvonta sujuu vaivattomasti. Tiivis ja kestävä. 000 litraa h maks h maks litraa Kuva. Labko LOKA 000/00 sopii matalan asennussyvyytensä vuoksi kallioisellekin tontille. 8 Kuva. Labko LOKA 000/00 -säiliössä on kaksi vaihtoehtoista tuloyhdettä. Käytettävä yhde valitaan asennussyvyyden mukaan. Tarpeeton tuloyhde tulpataan.

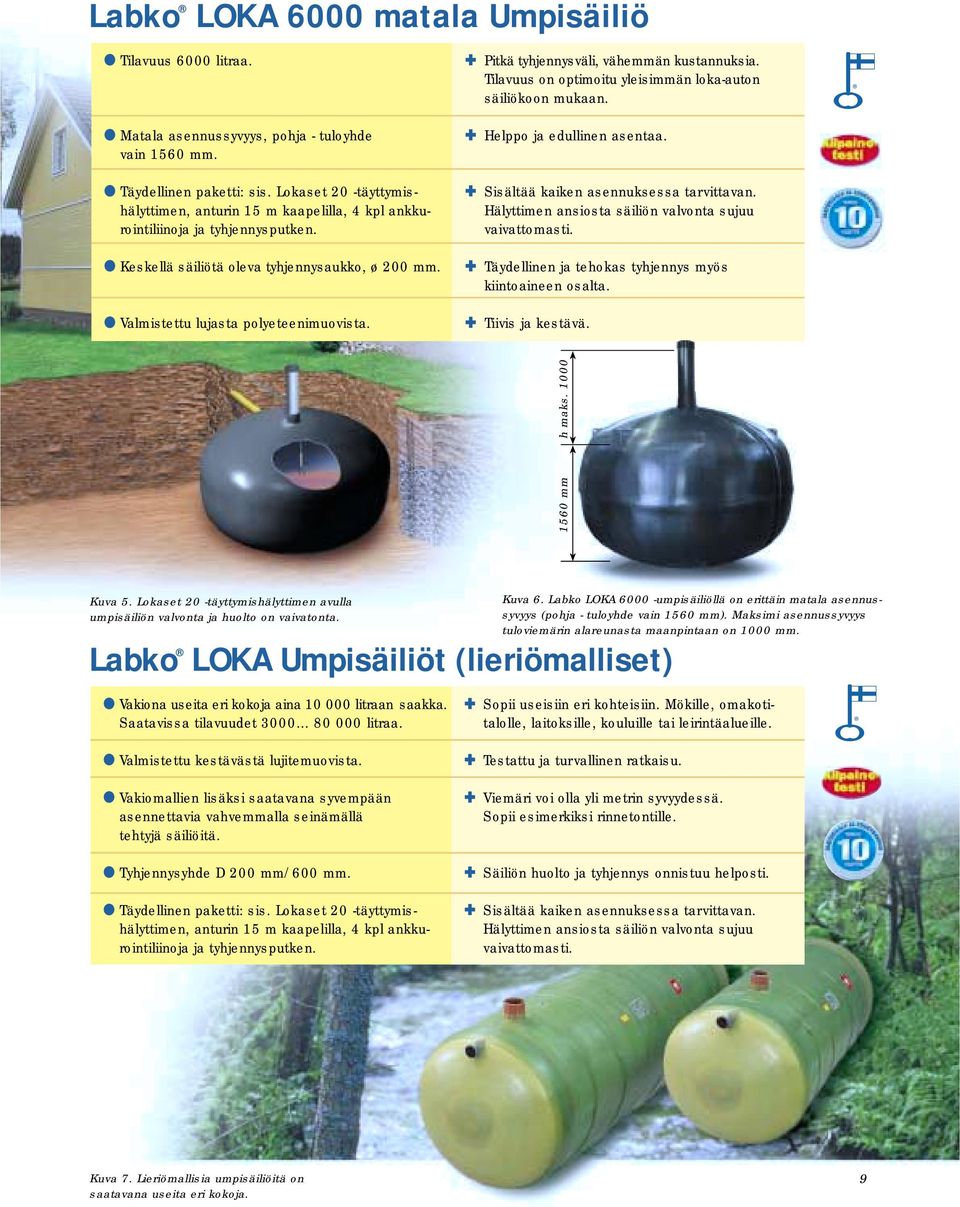

9 Labko LOKA 000 matala Umpisäiliö Tilavuus 000 litraa. Matala asennussyvyys, pohja - tuloyhde vain 0 mm. Täydellinen paketti: sis. Lokaset 0 -täyttymishälyttimen, anturin m kaapelilla, kpl ankkurointiliinoja ja tyhjennysputken. Keskellä säiliötä oleva tyhjennysaukko, ø 00 mm. Valmistettu lujasta polyeteenimuovista. Pitkä tyhjennysväli, vähemmän kustannuksia. Tilavuus on optimoitu yleisimmän loka-auton säiliökoon mukaan. Helppo ja edullinen asentaa. Sisältää kaiken asennuksessa tarvittavan. Hälyttimen ansiosta säiliön valvonta sujuu vaivattomasti. Täydellinen ja tehokas tyhjennys myös kiintoaineen osalta. Tiivis ja kestävä. 0 mm h maks. 000 Kuva. Lokaset 0 -täyttymishälyttimen avulla umpisäiliön valvonta ja huolto on vaivatonta. Labko LOKA Umpisäiliöt (lieriömalliset) Kuva. Labko LOKA 000 -umpisäiliöllä on erittäin matala asennussyvyys (pohja - tuloyhde vain 0 mm). Maksimi asennussyvyys tuloviemärin alareunasta maanpintaan on 000 mm. Vakiona useita eri kokoja aina litraan saakka. Saatavissa tilavuudet litraa. Valmistettu kestävästä lujitemuovista. Vakiomallien lisäksi saatavana syvempään asennettavia vahvemmalla seinämällä tehtyjä säiliöitä. Tyhjennysyhde D 00 mm/00 mm. Täydellinen paketti: sis. Lokaset 0 -täyttymishälyttimen, anturin m kaapelilla, kpl ankkurointiliinoja ja tyhjennysputken. Sopii useisiin eri kohteisiin. Mökille, omakotitalolle, laitoksille, kouluille tai leirintäalueille. Testattu ja turvallinen ratkaisu. Viemäri voi olla yli metrin syvyydessä. Sopii esimerkiksi rinnetontille. Säiliön huolto ja tyhjennys onnistuu helposti. Sisältää kaiken asennuksessa tarvittavan. Hälyttimen ansiosta säiliön valvonta sujuu vaivattomasti. Kuva. Lieriömallisia umpisäiliöitä on saatavana useita eri kokoja. 9

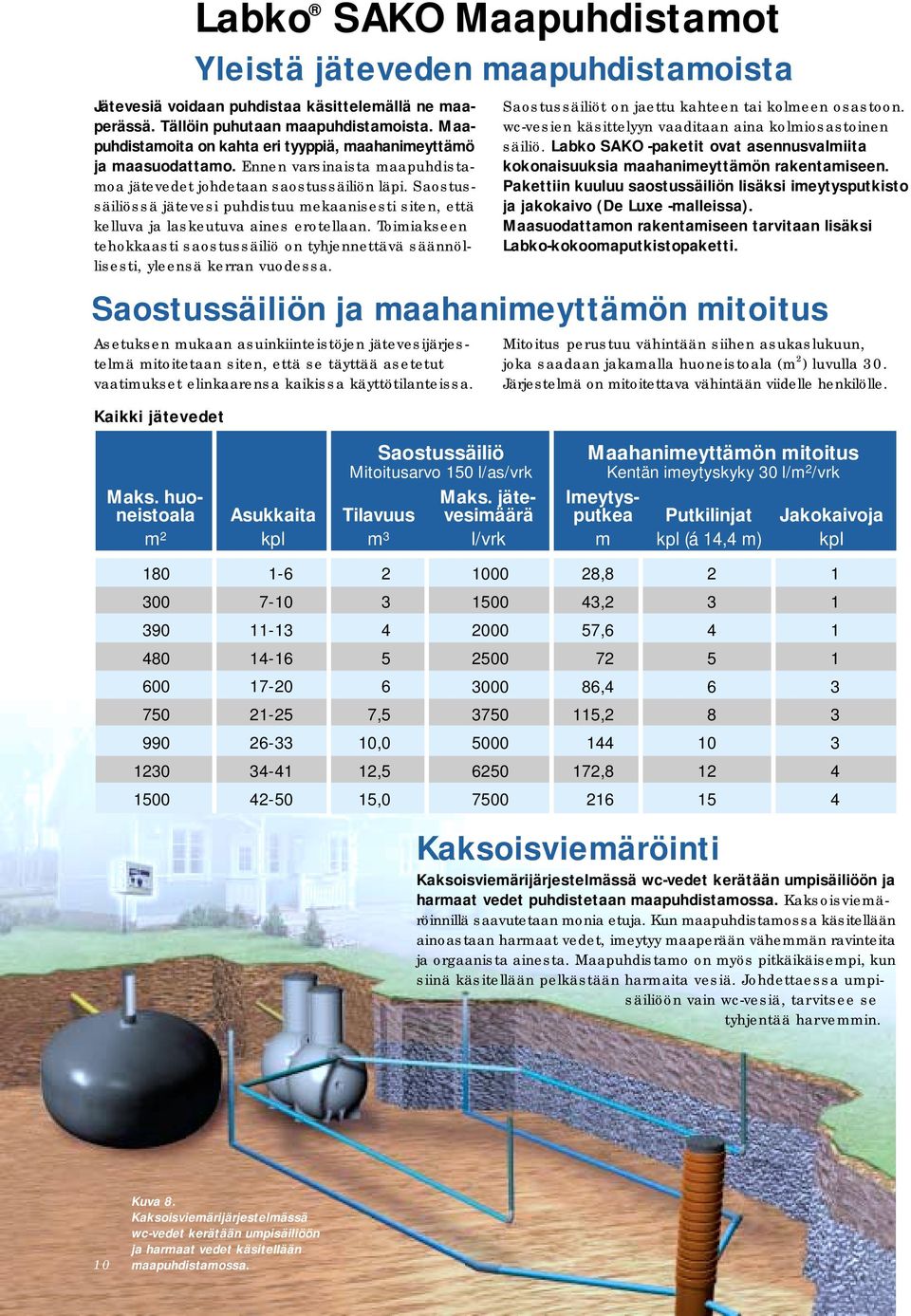

10 Labko SAKO Maapuhdistamot Yleistä jäteveden maapuhdistamoista Jätevesiä voidaan puhdistaa käsittelemällä ne maaperässä. Tällöin puhutaan maapuhdistamoista. Maapuhdistamoita on kahta eri tyyppiä, maahanimeyttämö ja maasuodattamo. Ennen varsinaista maapuhdistamoa jätevedet johdetaan saostussäiliön läpi. Saostussäiliössä jätevesi puhdistuu mekaanisesti siten, että kelluva ja laskeutuva aines erotellaan. Toimiakseen tehokkaasti saostussäiliö on tyhjennettävä säännöllisesti, yleensä kerran vuodessa. Saostussäiliöt on jaettu kahteen tai kolmeen osastoon. wc-vesien käsittelyyn vaaditaan aina kolmiosastoinen säiliö. Labko SAKO -paketit ovat asennusvalmiita kokonaisuuksia maahanimeyttämön rakentamiseen. Pakettiin kuuluu saostussäiliön lisäksi imeytysputkisto ja jakokaivo (De Luxe -malleissa). Maasuodattamon rakentamiseen tarvitaan lisäksi Labko-kokoomaputkistopaketti. Saostussäiliön ja maahanimeyttämön mitoitus Asetuksen mukaan asuinkiinteistöjen jätevesijärjestelmä mitoitetaan siten, että se täyttää asetetut vaatimukset elinkaarensa kaikissa käyttötilanteissa. Kaikki jätevedet Mitoitus perustuu vähintään siihen asukaslukuun, joka saadaan jakamalla huoneistoala (m ) luvulla 0. Järjestelmä on mitoitettava vähintään viidelle henkilölle. Maks. huoneistoala m Asukkaita kpl Saostussäiliö Mitoitusarvo 0 l/as/vrk Tilavuus m Maks. jätevesimäärä l/vrk Maahanimeyttämön mitoitus Kentän imeytyskyky 0 l/m /vrk Imeytysputkea m Putkilinjat kpl (á, m) Jakokaivoja kpl , , , , 0 -, 0, , , 0,8 00-0,0 00 Kaksoisviemäröinti Kaksoisviemärijärjestelmässä wc-vedet kerätään umpisäiliöön ja harmaat vedet puhdistetaan maapuhdistamossa. Kaksoisviemäröinnillä saavutetaan monia etuja. Kun maapuhdistamossa käsitellään ainoastaan harmaat vedet, imeytyy maaperään vähemmän ravinteita ja orgaanista ainesta. Maapuhdistamo on myös pitkäikäisempi, kun siinä käsitellään pelkästään harmaita vesiä. Johdettaessa umpisäiliöön vain wc-vesiä, tarvitsee se tyhjentää harvemmin. 0 Kuva 8. Kaksoisviemärijärjestelmässä wc-vedet kerätään umpisäiliöön ja harmaat vedet käsitellään maapuhdistamossa.

11 Labko SAKO- Twin matala ja Labko SAKO- Twin De Luxe matala Imeytysjärjestelmät Tilavuus 000 litraa. -osastoinen säiliö. Sisäänrakennettu virtauksenjakaja. *) Patentoitu. Säiliön pohja - tuloyhde vain 0 mm. Asennettaessa huoltokaivot voidaan katkaista maanpinnan mukaan ( mm). Kaksi tilavaa (ø 00 mm) huoltokaivoa. Lukittavissa oleva kansi. Kuva 9. Labko SAKO- Twin saostussäiliö koostuu kahdesta 000:n litran pallomaisesta säiliöstä, joista jälkimmäinen on jaettu väliseinällä kahdeksi osastoksi. Valmistusmateriaalina on luja ja kestävä polyeteenimuovi. Sopii - henkilön talouksille. Sopii myös wc-vesille. Automaattinen virtauksensäätö; virtaus jakautuu tasaisesti molemmille imeytysputkille. Matala asennussyvyys; sopii tonteille, joissa esimerkiksi kallio on lähellä maanpintaa. Viemärin syvyys jopa metri. Sopeutuu huomaamattomasti pihapiiriin. Helppo tyhjentää ja huoltaa. Lapsiturvallinen. Labko SAKO- Twin -saostussäiliö on saanut tyyppihyväksynnän Ruotsissa toimivalta SITAC:lta. Saostussäiliön puhdistusteho testattiin standardin EN-- mukaisesti. (SITAC = Swedish Institute for Technical Approval in Construction) Kuva 0. Labko SAKO- Twin:ssä on sisäänrakennettu virtauksenjakaja. Kuva. Labko SAKO- Twin De Luxe -mallissa virtauksenjakaja on korvattu erillisellä jakokaivolla. *) Sako- Twin De Luxe -mallissa virtauksenjakaja on korvattu erillisellä jakokaivolla. Jakokaivoa käytettäessä maapuhdistamo voidaan sijoittaa kauemmaksi SAKOsäiliöstä ja imeytysputket voidaan suunnata muutenkin kuin yhdensuuntaisesti. Tämä on tarpeen esimerkiksi silloin, kun kiinteistön lähellä oleva maaperä ei sovellu imeyttämiseen tai kiinteistö sijaitsee rinnetontilla. Kuva. Rinteeseen asennettaessa imeytysputket kannattaa suunnata korkeuskäyrien suuntaisesti.

12 Labko SAKO- Tripla Imeytysjärjestelmä Tilavuus 000 litraa. -osastoinen saostussäiliö. Säiliön pohja - tuloyhde vain 0 mm. Asennettaessa huoltokaivot voidaan katkaista maanpinnan mukaan ( mm). Kolme tilavaa (ø 00 mm) huoltokaivoa. Lukittavissa olevat kannet. Sopii -0 henkilön talouksille. Sopii myös wc-vesille. Matala asennussyvyys; sopii tonteille, joissa esimerkiksi kallio on lähellä maanpintaa. Sopeutuu huomaamattomasti pihapiiriin. Helppo tyhjentää ja huoltaa. Lapsiturvallinen. Kuva. Labko SAKO- Triplaan kuuluu jakokaivo ja kolme imeytysputkilinjaa. Katso isommat koot sivu 8 tai Labko SAKO -järjestelmien imeytysputkisto Imeytysputkisto on keskeinen osa toimivaa maapuhdistamoa. Imeytysputkisto asennetaan imeytysojastoihin tai yhtenäiseen imeytyskenttään. Yksi imeytysputkilinja (,m) koostuu kahdeksasta erikoisreijitetystä imeytysputkesta, joiden halkaisija on 0 mm. Putkien erikoisreijitys varmistaa jäteveden tasaisen imeytymisen putkiston koko matkalle. Putken suuri halkaisija tekee imeytyskentästä pitkäikäisemmän ja tuo kenttään bakteerien toiminnalle välttämätöntä happea. Labko SAKO -järjestelmissä on yksi tai useampi imeytysputkilinja mallista riippuen. Kuva. Imeytysputkistolinja koostuu kahdeksasta erikoisreijitetystä imeytysputkesta Kuva. Useimmissa imeytysjärjestelmissä imeytysputkisto on varastoitu kuljetuksen ajaksi saostussäiliön sisälle.

13 Labko SAKO- Imeytysjärjestelmä -osastoinen saostussäiliö, tilavuus 000 litraa. Yksi, metrin imeytysputkistolinja. Tilava (ø 00 mm) huoltokaivo. Edullinen ratkaisu harmaiden vesien maapuhdistamoksi kakssoisviemäröintiin. Maapuhdistamo on helppo rakentaa. Imeytysojaston leveys alle metri. Helppo tyhjentää ja huoltaa. Labko SAKO- -imeytysjärjestelmä on edullinen vaihtoehto harmaiden vesien maapuhdistamoksi kaksoisviemärijärjestelmässä. Kuva. Labko LOKA 000/00 -umpisäiliö ja Labko SAKO- -imeytysjärjestelmä muodostavat yhdessä toimivan kaksoisviemärijärjestelmän. Labko SAKO- Saneerausjärjestelmä -osastoinen saostussäiliö, tilavuus 000 litraa. Kaksi, metrin imeytysputkistolinjaa. Imeytysputkissa erikoisreijitys. Edullinen ratkaisu vanhojen betonikaivojen täydentäjäksi. Mahdollistaa nykyaikaisen maapuhdistamon rakentamisen vanhan järjestelmän jatkeeksi. Varmistaa pienelläkin virtaamalla jäteveden tasaisen imeytymisen maaperään. Labko SAKO- -saneerausjärjestelmä mahdollistaa maapuhdistamon rakentamisen vanhojen, mutta käyttökelpoisten betonikaivojen perään. Kuva. Labko SAKO- -saneerausjärjestelmä betonikaivojen perään asennettuna (varmista betonikaivojen ehdoton tiiveys).

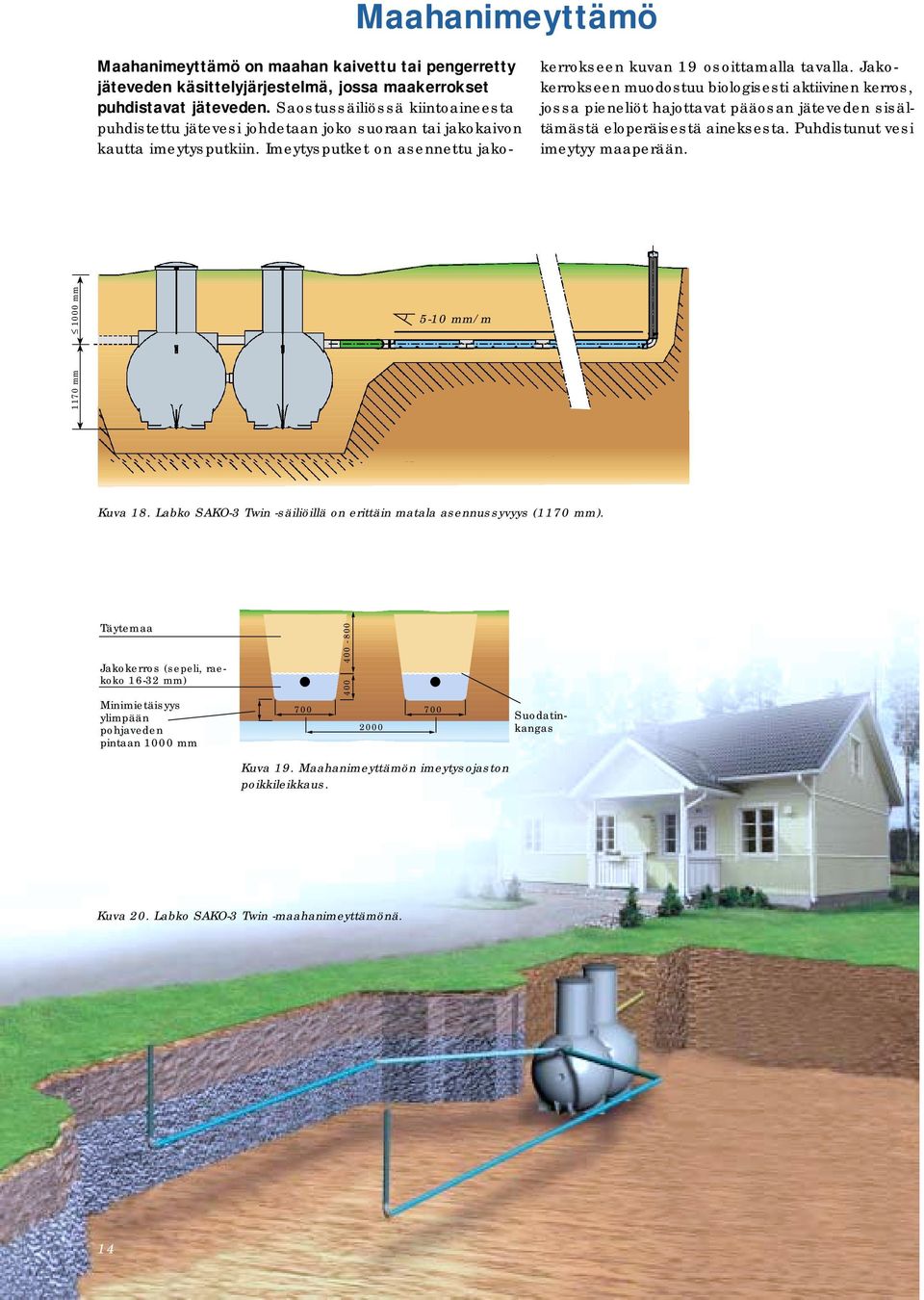

14 Maahanimeyttämö Maahanimeyttämö on maahan kaivettu tai pengerretty jäteveden käsittelyjärjestelmä, jossa maakerrokset puhdistavat jäteveden. Saostussäiliössä kiintoaineesta puhdistettu jätevesi johdetaan joko suoraan tai jakokaivon kautta imeytysputkiin. Imeytysputket on asennettu jako- kerrokseen kuvan 9 osoittamalla tavalla. Jakokerrokseen muodostuu biologisesti aktiivinen kerros, jossa pieneliöt hajottavat pääosan jäteveden sisältämästä eloperäisestä aineksesta. Puhdistunut vesi imeytyy maaperään. 000 mm -0 mm/m 0 mm Kuva 8. Labko SAKO- Twin -säiliöillä on erittäin matala asennussyvyys (0 mm). Täytemaa Jakokerros (sepeli, raekoko - mm) Minimietäisyys ylimpään pohjaveden pintaan 000 mm Kuva 9. Maahanimeyttämön imeytysojaston poikkileikkaus. Suodatinkangas Kuva 0. Labko SAKO- Twin -maahanimeyttämönä.

15 Maasuodattamo kaivosta on mahdollista ottaa näyte analysoitavaksi. Tarvittaessa maasuodattamon pohja voidaan eristää ympäröivästä maaperästä esim. rakennusmuovilla. Muutoin jäteveden maahanimeytymistä tapahtuu myös kokoomaputkistosta. Tuuletusputki Tuuletusputki Imeytysputkisto Mikäli maaperä ei sovellu imeyttämiseen esimerkiksi savisuuden vuoksi, on maapuhdistamo toteutettava maasuodattamona. Maasuodattamossa imeytysputkiston alapuolelle asennetaan kokoomaputkisto. Hiekkakerroksessa puhdistunut vesi kerätään kokoomaputkistolla kokoomakaivoon, josta se johdetaan avo-ojaan. Kokooma- Kokoomakaivo Kokoomaputkisto Kuva. Maasuodattamossa hiekkakerroksessa puhdistunut vesi kerätään kokoomaputkistolla kokoomakaivoon, josta se johdetaan avo-ojaan. Täytemaa Jakokerros (sepeli, raekoko - mm) Suodatinhiekka (betonihiekka, raekoko 0-8 mm) Kokoomakerros (sepeli, raekoko 8- mm) Minimietäisyys ylimpään pohjaveden pintaan 0 mm min min. 00 Suodatinkangas 000 Kuva. Maasuodattamon imeytysojaston poikkileikkaus. Kuva. Labko SAKO- Twin -maasuodattamona.

16 SAKO-järjestelmä mukautuu moniin käyttötilanteisiin Labko SP Pumppukaivo Labko MP Pumppukaivo SP Pumppukaivo Kuva. Tapauksissa, joissa maapuhdistamo sijaitsee saostussäiliötä korkeammalla, joko tontin profiilin tai pohjaveden korkeuden vuoksi (maakumpupuhdistamo), käytetään pumppukaivoa jäteveden pumppaamiseen saostussäiliöstä maapuhdistamoon. MP Pumppukaivo Kuva. Mikäli maasuodattamon purkuputkea ei saa korkeuseron takia johdettua avo-ojaan, käytetään kokoomakaivon alaosassa pumppukaivoa, jolla vesi pumpataan avo-ojaan tai fosforinpoistosuodattimeen. Labko Fosfori 000 Fosforinpoistosuodatin Fosfori 000 -fosforinpoistosuodatin Kuva. Joissakin kunnissa edellytetään maapuhdistamon lisäksi erillistä fosforinpoistosuodatinta. Labko Fosfori 000 asennetaan maapuhdistamon perään ja vesi pumpataan kokoomakaivosta fosforinpoistosuodattimeen. Suodattimen puhdistusteho perustuu säiliössä olevaan vaihdettavaan fosforinpoistomassaan. Kuva. Fosforinpoistosuodatin täytetään asennuksen jälkeen fosforinpoistomassalla.

17 Labko SAKO Biomodulien ansiosta maapuhdistamon rakentaminen onnistuu paikkoihin, joissa se muuten olisi mahdotonta. Järjestelmän toiminta perustuu Biomoduleihin, jotka vastaavat maapuhdistamon sepelistä rakennettua jakokerrosta. Biomoduleihin muodostuu aktiivinen biokerros, joka puhdistaa jätevettä. Biokerroksen ansiosta tarvittava imeytyspinta-ala on perinteistä maapuhdistamoa pienempi. Biomodulien ansiosta maapuhdistamo voidaan rakentaa myös perinteistä matalampana ja se sopii siten kallioisellekin tontille. Labko SAKO Biomodulit Vaatii vain / (n. 8- m ) perinteisen maapuhdistamon pinta-alasta. Matala asennussyvyys. Sopii hyvin pienille tonteille ja saneerauskohteisiin. Sopii kallioisellekin tontille. Kuva 8. Maapuhdistamon hiekkakerroksen päälle asennetaan biomodulit, joihin imeytysputket kiinnitetään. Täytemaa Sepeli, raekoko - mm) Min. 00 Suodatinhiekka Suodatinkangas Min. 00 Labko Biomoduli Puhdistus perustuu Biomoduleihin muodostuvaan tehokkaaseen biokerrokseen. Hyvä puhdistusteho. Vettäläpäisevä maaperä Kuva 9. Biomoduleilla toteutettu maahanimeyttämö on perinteistä matalampi. Biomoduleilla voidaan tehdä myös maasuodattamo. Kuva 0. Labko SAKO- Biomoduli -järjestelmässä on 000:n litran kaksiosastoinen saostussäiliö ja biomodulia. Järjestelmä on tarkoitettu harmaiden vesien puhdistukseen. Biomodulit voidaan asentaa joko pitkittäin tai poikittain (tarkemmat tiedot sivulla ). Kuva. Labko SAKO- Biomoduli 8 -järjestelmässä on SAKO- Twin säiliö ja 8 biomodulia. Järjestelmä soveltuu myös wc-vesille. Biomodulien päällä on muovinen virtauksenjakolevy, joka jakaa jäteveden tasaisesti biomoduliin.

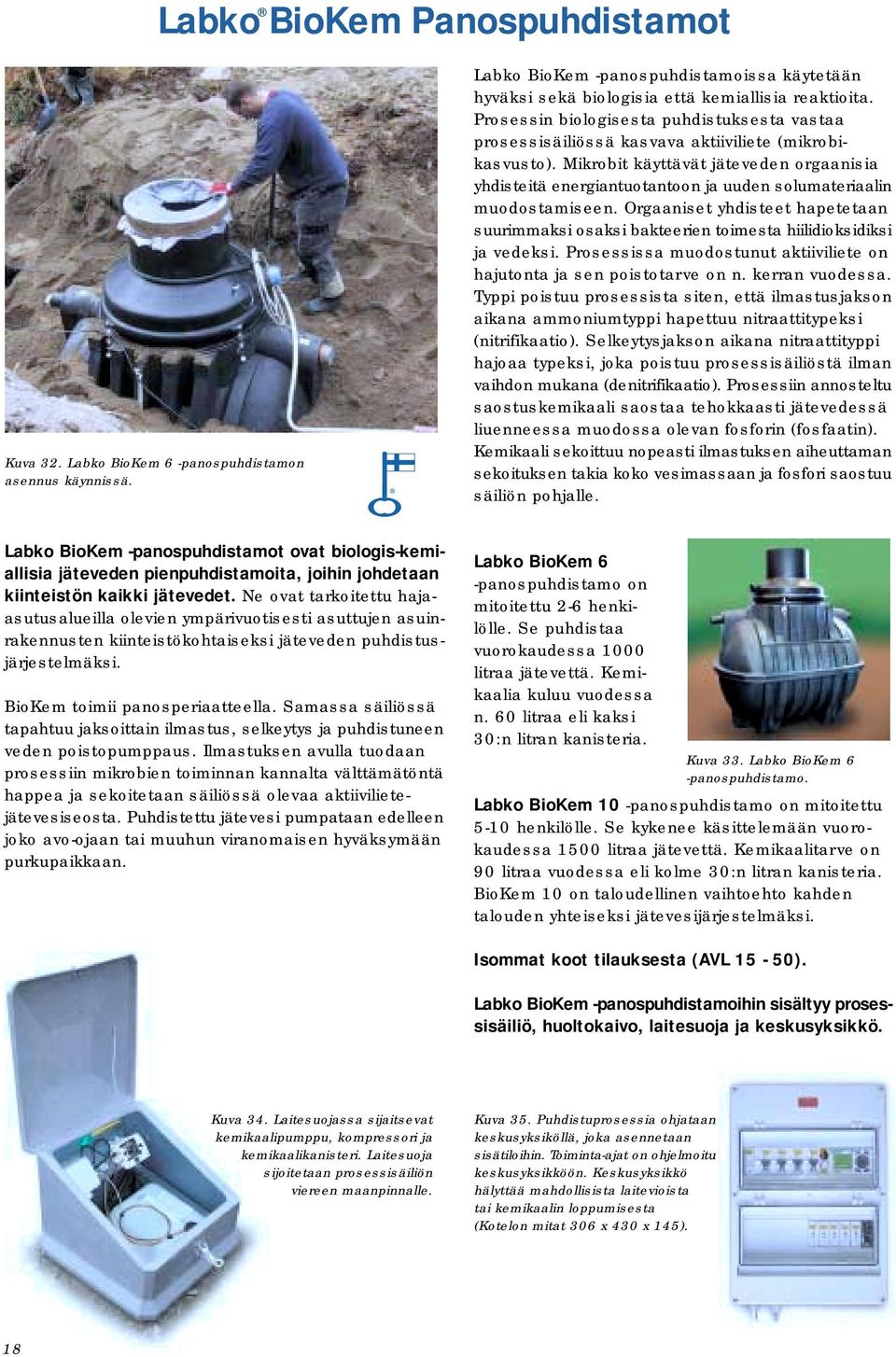

18 Labko BioKem Panospuhdistamot Kuva. Labko BioKem -panospuhdistamon asennus käynnissä. Labko BioKem -panospuhdistamoissa käytetään hyväksi sekä biologisia että kemiallisia reaktioita. Prosessin biologisesta puhdistuksesta vastaa prosessisäiliössä kasvava aktiiviliete (mikrobikasvusto). Mikrobit käyttävät jäteveden orgaanisia yhdisteitä energiantuotantoon ja uuden solumateriaalin muodostamiseen. Orgaaniset yhdisteet hapetetaan suurimmaksi osaksi bakteerien toimesta hiilidioksidiksi ja vedeksi. Prosessissa muodostunut aktiiviliete on hajutonta ja sen poistotarve on n. kerran vuodessa. Typpi poistuu prosessista siten, että ilmastusjakson aikana ammoniumtyppi hapettuu nitraattitypeksi (nitrifikaatio). Selkeytysjakson aikana nitraattityppi hajoaa typeksi, joka poistuu prosessisäiliöstä ilman vaihdon mukana (denitrifikaatio). Prosessiin annosteltu saostuskemikaali saostaa tehokkaasti jätevedessä liuenneessa muodossa olevan fosforin (fosfaatin). Kemikaali sekoittuu nopeasti ilmastuksen aiheuttaman sekoituksen takia koko vesimassaan ja fosfori saostuu säiliön pohjalle. Labko BioKem -panospuhdistamot ovat biologis-kemiallisia jäteveden pienpuhdistamoita, joihin johdetaan kiinteistön kaikki jätevedet. Ne ovat tarkoitettu hajaasutusalueilla olevien ympärivuotisesti asuttujen asuinrakennusten kiinteistökohtaiseksi jäteveden puhdistusjärjestelmäksi. BioKem toimii panosperiaatteella. Samassa säiliössä tapahtuu jaksoittain ilmastus, selkeytys ja puhdistuneen veden poistopumppaus. Ilmastuksen avulla tuodaan prosessiin mikrobien toiminnan kannalta välttämätöntä happea ja sekoitetaan säiliössä olevaa aktiivilietejätevesiseosta. Puhdistettu jätevesi pumpataan edelleen joko avo-ojaan tai muuhun viranomaisen hyväksymään purkupaikkaan. Labko BioKem -panospuhdistamo on mitoitettu - henkilölle. Se puhdistaa vuorokaudessa 000 litraa jätevettä. Kemikaalia kuluu vuodessa n. 0 litraa eli kaksi 0:n litran kanisteria. Kuva. Labko BioKem -panospuhdistamo. Labko BioKem 0 -panospuhdistamo on mitoitettu -0 henkilölle. Se kykenee käsittelemään vuorokaudessa 00 litraa jätevettä. Kemikaalitarve on 90 litraa vuodessa eli kolme 0:n litran kanisteria. BioKem 0 on taloudellinen vaihtoehto kahden talouden yhteiseksi jätevesijärjestelmäksi. Isommat koot tilauksesta (AVL - 0). Labko BioKem -panospuhdistamoihin sisältyy prosessisäiliö, huoltokaivo, laitesuoja ja keskusyksikkö. Kuva. Laitesuojassa sijaitsevat kemikaalipumppu, kompressori ja kemikaalikanisteri. Laitesuoja sijoitetaan prosessisäiliön viereen maanpinnalle. Kuva. Puhdistuprosessia ohjataan keskusyksiköllä, joka asennetaan sisätiloihin. Toiminta-ajat on ohjelmoitu keskusyksikköön. Keskusyksikkö hälyttää mahdollisista laitevioista tai kemikaalin loppumisesta (Kotelon mitat 0 x 0 x ). 8

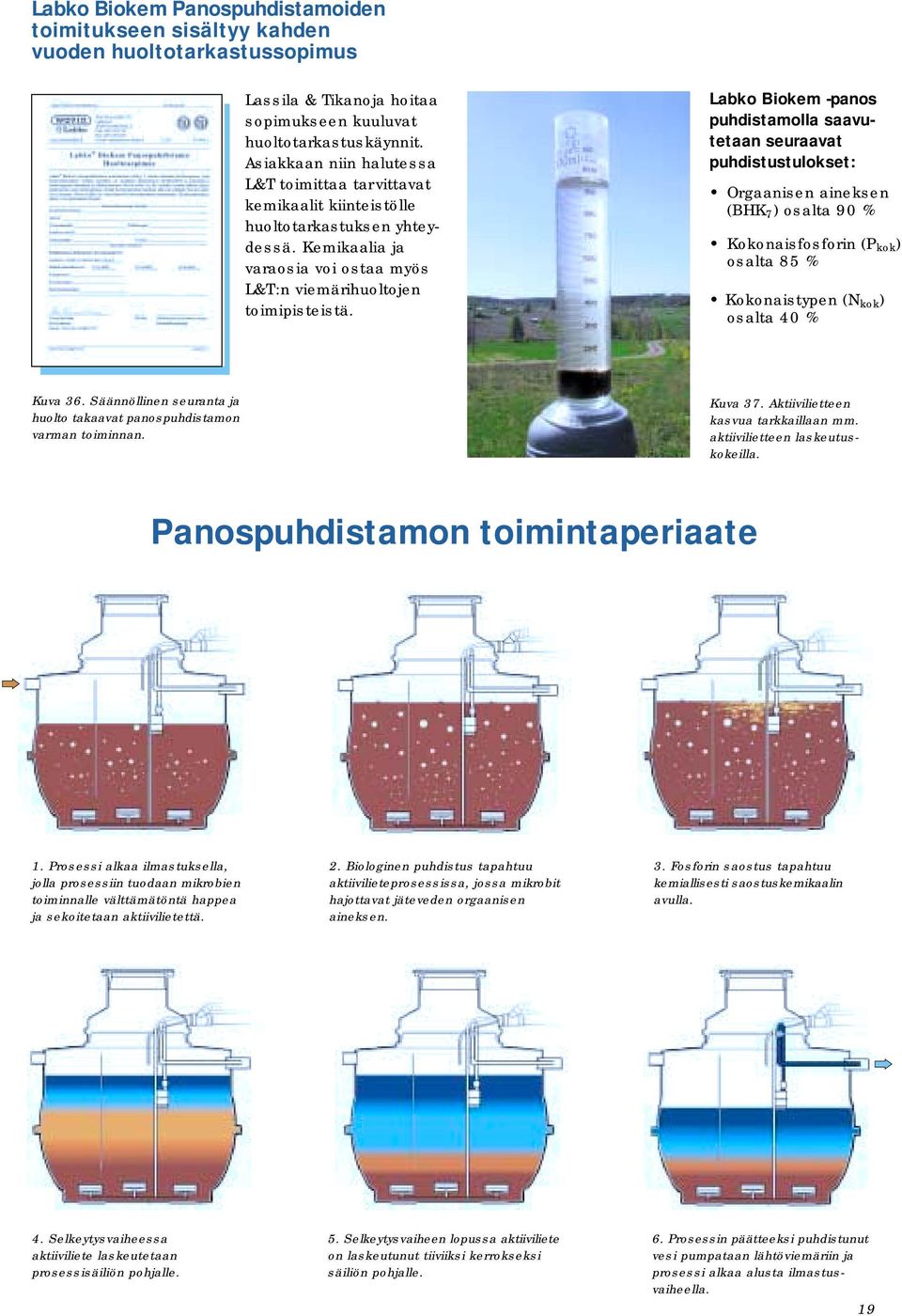

19 Labko Biokem Panospuhdistamoiden toimitukseen sisältyy kahden vuoden huoltotarkastussopimus Lassila & Tikanoja hoitaa sopimukseen kuuluvat huoltotarkastuskäynnit. Asiakkaan niin halutessa L&T toimittaa tarvittavat kemikaalit kiinteistölle huoltotarkastuksen yhteydessä. Kemikaalia ja varaosia voi ostaa myös L&T:n viemärihuoltojen toimipisteistä. Labko Biokem -panos puhdistamolla saavutetaan seuraavat puhdistustulokset: Orgaanisen aineksen (BHK ) osalta 90 % Kokonaisfosforin (P kok ) osalta 8 % Kokonaistypen (N kok ) osalta 0 % Kuva. Säännöllinen seuranta ja huolto takaavat panospuhdistamon varman toiminnan. Kuva. Aktiivilietteen kasvua tarkkaillaan mm. aktiivilietteen laskeutuskokeilla. Panospuhdistamon toimintaperiaate. Prosessi alkaa ilmastuksella, jolla prosessiin tuodaan mikrobien toiminnalle välttämätöntä happea ja sekoitetaan aktiivilietettä.. Biologinen puhdistus tapahtuu aktiivilieteprosessissa, jossa mikrobit hajottavat jäteveden orgaanisen aineksen.. Fosforin saostus tapahtuu kemiallisesti saostuskemikaalin avulla.. Selkeytysvaiheessa aktiiviliete laskeutetaan prosessisäiliön pohjalle.. Selkeytysvaiheen lopussa aktiiviliete on laskeutunut tiiviiksi kerrokseksi säiliön pohjalle.. Prosessin päätteeksi puhdistunut vesi pumpataan lähtöviemäriin ja prosessi alkaa alusta ilmastusvaiheella. 9

20 Labko Mökkijärjestelmät Jätevesien puhdistusvaatimukset koskevat myös vapaa-ajan asuntoja ja kesämökkejä. Kesämökin jätevesijärjestelmän mitoitus riippuu, tulevan ja lähtevän veden määrästä ja laadusta. Yksinkertaisimmillaan saunamökin vedet johdetaan saunakaivon kautta maaperään. Tiski- ja keittiövesien käsittelyyn tarvitaan maapuhdistamo. Mökin varustelutason nousu, pesukoneet ja vesi-wc asettavat myös jätevesijärjestelmälle kovemmat vaatimukset. Tällä aukeamalla on esitelty puhtaasti mökkikäyttöön tarkoitetut Labko-ratkaisut. Nykyään rakennettavat kesämökit ovat usein varustelultaan omakotitalon tasoa ja vaativat tällöin myös täysimittaisen jätevesijärjestelmän. Aukeaman - taulukoista saa apua jätevesijärjestelmän valintaan. Labko Saunakaivo 00 Vakiona mm/0 mm tuloyhde. Tilava (ø 00 mm) maanpinnalle ulottuva huoltokaivo. Puhdistus perustuu sorapatjaan muodostuvaan biokerrokseen. Sopii sellaisenaan useimmille saunoille. Helppo puhdistaa. Ei vaihdettavia osia. Kuva 8. Labko Saunakaivo 00 on edullinen ratkaisu saunan pesuvesien puhdistamiseen. Puhdistus perustuu sorapatjaan muodostuvaan biokerrokseen. Kuva 9. Saunakaivo 00 on usein riittävä ratkaisu saunavesien puhdistamiseen. Tilavan huoltokaivon ansiosta säiliön puhdistaminen on helppoa. 0

21 Labko MökkiSAKO- Saostussäiliön tilavuus 0 litraa. Tilava (ø 00 mm) maanpinnalle ulottuva huoltokaivo., metriä imeytysputkea. Käsittelykapasiteetti 0 litraa/vrk. Helppo puhdistaa. Edullinen ja yksinkertainen. Kuva 0. Labko MökkiSAKO- sopii mökin tiski- ja pesuvesille, kun veden käyttö on vähäistä. Imeytysputkiston erikoisreijitys (ks. kuva ) varmistaa veden tasaisen imeytymisen imeytyskenttään. Labko MökkiSAKO- Saostussäiliön tilavuus 00 litraa. Tilava (ø 00 mm) maanpinnalle ulottuva huoltokaivo. 0,8 metriä imeytysputkea. Käsittelykapasiteetti 00 litraa/vrk. Helppo puhdistaa. Edullinen ja yksinkertainen. Kuva. Labko MökkiSAKO- käsittelee vuorokaudessa 00 litraa jätevettä. Imeytysputkiston erikoisreijitys (ks. kuva ) varmistaa veden tasaisen imeytymisen imeytyskenttään.

22 Tekniset tiedot Umpisäiliöt Labko LOKA 000/00 matala Umpisäiliö h A h A B LVI-koodi Tilavuus l Tuloyhde mm Tyhjennysputki + sulkuhattu mm SET/LV-anturi + kaapeli m kpl Lokaset 0 -keskusosa kpl Ankkurointiliinat kpl h Maks. asennussyvyys maanpinnasta tuloyhteen alareunaan mm A Syvyys tuloyhteen alareunasta pohjaan mm B Korkeus mm C Leveys mm L Pituus mm Materiaali Paino kg 000 D0 D polyeteenimuovi D0 D polyeteenimuovi 0 L C A h L B C Labko LOKA 000 matala Umpisäiliö LVI-koodi Tilavuus l Tuloyhde mm D0 Tyhjennysputki + sulkuhattu mm D00 SET/LV-anturi + kaapeli m kpl Lokaset 0 -keskusosa kpl Ankkurointiliinat kpl h Maks. asennussyvyys maanpinnasta tuloyhteen alareunaan mm 000 A Syvyys tuloyhteen alareunasta pohjaan mm 0 B Korkeus mm 900 C Leveys mm 00 L Pituus mm 00 Materiaali Paino kg polyeteenimuovi 00

23 Labko LOKA Umpisäiliö LVI-koodi tyhjennysyhde D00 LVI-koodi huoltokaivo D00 Tilavuus l Tuloyhde mm Tyhjennysyhde/huoltokaivo mm SET/LV-anturi + kaapeli kpl Lokaset 0 -keskusosa kpl Ankkurointiliinat kpl h Maks. asennussyvyys maanpinnasta tuloyhteen alareunaan mm A Asennussyvyys tuloyhteen alareunasta pohjaan mm D Halkaisija mm L Pituus mm Materiaali Paino kg D0 D00/D lujitemuovi D0 D00/D lujitemuovi D0 D00/D lujitemuovi D0 D00/D lujitemuovi 0 Tilauksesta toimitamme Labko LOKA -umpisäiliöitä aina litraan saakka. Lokaset 0 h A D L

24 SAKO-järjestelmät Maks Ø Labko SAKO- Twin matala Imeytysjärjestelmä LVI-koodi 0 Saostussäiliö, yksiosastoinen l 000 Saostussäiliö, kaksiosastoinen l x 00 Tuloyhde mm D0 Tyhjennys-/huoltokaivo mm x ø0 Lukittava tiivisteellinen kansi mm x ø0 Yhdysputki mm D0 Tuuletusputki mm D0 8 Lähtöyhde, virtauksenjakajalla mm x D0 Imeytysputkilinja (ks. erillinen taulukko) kpl Järjestelmän kokonaispaino kg 0 Maks Ø Labko SAKO- Twin De Luxe matala Imeytysjärjestelmä LVI-koodi 0 Saostussäiliö, yksiosastoinen l 000 Saostussäiliö, kaksiosastoinen l x 00 Tuloyhde mm D0 Tyhjennys-/huoltokaivo mm x ø0 Lukittava tiivisteellinen kansi mm x ø0 Yhdysputki mm D0 Tuuletusputki mm D0 8 Lähtöyhde, T-haaralla mm D0 Jakokaivo (ks. erillinen taulukko) mm ø0/ Imeytysputkilinja (ks. erillinen taulukko) kpl Järjestelmän kokonaispaino kg 8 Maks x Labko SAKO- De Luxe Imeytysjärjestelmä LVI-koodi 0 Saostussäiliö, kolmeosastoinen l 000 Tuloyhde mm D0 Tyhjennys-/huoltokaivo mm ø0 Tiivisteellinen kansi mm ø0 Lisävaruste, Lokaset 0 -keskusosa kpl SET/LV-anturi + kaapeli m kpl 8 Lähtöyhde, T-haaralla mm D0 Jakokaivo (ks. erillinen taulukko) mm ø0/ Imeytysputkilinja (ks. erillinen taulukko) kpl Järjestelmän kokonaispaino kg 0 0 Maks. 000 Ø Labko SAKO- Tripla Imeytysjärjestelmä LVI-koodi 9 0 Saostussäiliö, yksiosastoinen l x 000 Tuloyhde mm D0 Tyhjennys-/huoltokaivo mm x ø0 Lukittava tiivisteellinen kansi mm x ø0 Yhdysputki mm D0 Tuuletusputki mm D0 8 Lähtöyhde, T-haaralla mm D0 Jakokaivo (ks. erillinen taulukko) mm ø0/ Imeytysputkilinja (ks. erillinen taulukko) kpl Järjestelmän kokonaispaino kg 80

25 Jakokaivo 00 LVI-koodi 0 Maks. 00 Jakokaivo mm ø0/ Tuloyhde mm D0 Lähtöyhde, kpl mm D0 Korokeputki mm D Huoltokaivon kansi mm D 0 Imeytysputkilinja (ks. erillinen taulukko) kpl Ø Imeytysputkilinja Jakoputki, vihreä, kpl mm D0, L=900 Imeytysputki, 8 kpl, sininen mm D0, L=800 Tuuletusputki, musta, kpl mm D0, L=900 Tuuletusputken hattu, kpl mm D0 Taipuisa kulmayhde, kpl mm D0 Jatko-osa, kpl mm D0 Tiiviste, 8 kpl mm D0 8 Kulmayhde, kpl mm D0, 90 9 Suodatinkangas, kpl m 0, x Sisältyy kaikkiin Labko SAKO -järjestelmiin. Linjojen määrä vaihtelee mallin mukaan. Kokoomaputkistopaketti LVI-koodi Suojahattu, kpl mm D0 Tuuletusputki, kpl, musta mm D0, L=00 Tuuletusputki, kpl, musta mm D0, L=000 Kulmayhde, kpl mm D0, Kokoomaputki, 0 kpl, musta mm Jatko-osa, 0 kpl mm D0, L=000 D0 9 Suodatinkangas, kpl m 8 Taipuisa kulmayhde, kpl mm 9 Siirtoputki, kpl, vihreä mm 0, x D0 D0, L=00 0 Tuloyhde, kpl mm D0 8 0 Lähtöyhde, kpl mm Kokoomakaivo, kpl mm D0 D, L=000 Kokoomakaivon kansi, kpl mm D Saatavana myös useamman linjan kokoomaputkistopaketteja. Katso tuoteluettelo sivu 9. 0 Maks. 000 ø x, m =, m pitkittäin tai x 0, m =,9 m poikittain Labko SAKO Biomoduli Imeytysjärjestelmä LVI-koodi Saostussäiliö, yksiosastoinen l Saostussäiliö, kaksiosastoinen l Tuloyhde mm Tyhjennys-/huoltokaivo mm Lukittava tiivisteellinen kansi mm Yhdysputki mm Labko SAKO- Biomoduli 9 0 x 00 D0 ø0 ø0 D0 Labko SAKO- Biomoduli x 00 D0 x ø0 x ø0 D0 Tuuletusputki mm D0 D0 0 Maks. 000 ø x, m = 0 m pitkittäin tai 8 x 0, m =, m poikittain 8 Lähtöyhde, T-haaralla mm 9 Siirtoputki D0, reijittämätön, (ei sisälly toimitukseen) kpl 0 Jatkomuhvi D0 kpl Imeytysputkisto mm Biomoduli, 0x0x0 kpl Suodatinkangas m Kulmayhde, kpl mm Tuuletusputki, kpl mm Tuuletusputken hattu, kpl mm Järjestelmän kokonaispaino kg D0 D0, kokonaispituus, m x, D0, 90 D0, L=0 D0 x D0 D0, kokonaispituus 0 m 8 x, D0, 90 D0, L=0 D0

26 SAKO-järjestelmät 0 Maks. 000 Ø Labko Fosfori 000 Fosforinpoistosuodatin LVI-koodi 9 Fosforinpoistokaivo l x 00 Tuloyhde mm D0 Tyhjennys-/huoltokaivo mm ø0 Lukittava tiivisteellinen kansi mm ø0 8 Lähtöyhde, T-haaralla mm D0 9 Fosforinpoistomassa kg 00 Järjestelmän kokonaispaino kg 0 0 Maks Labko SAKO- Imeytysjärjestelmä LVI-koodi 9 0 Saostussäiliö, kaksiosastoinen l x 00 Tuloyhde mm D0 Tyhjennys-/huoltokaivo mm ø0 Lukittava tiivisteellinen kansi mm ø0 8 Lähtöyhde, T-haaralla mm D0 Imeytysputkilinja (ks. erillinen taulukko) kpl Järjestelmän kokonaispaino kg 80 Ø0 0 0 Max. 000 Ø Panospuhdistamot 8 Labko BioKem Panospuhdistamo 0 LVI-koodi 0 Prosessisäiliö l Väliseinä kpl Tuloyhde mm D0 D0 Lähtöyhde mm D0 D0 Poistopumppu kpl Poistopumppausputkisto mm D/D0 D/D0 Ilmastin kpl 8 Laitesuoja kpl Kompressori kpl Kemikaalipumppu kpl Kemikaalikanisteri l 0 0 Ohjekansio kpl Ankkurointiliinat kpl 9 Huoltokaivo mm D00 D00 0 Yhdeosat mm D/D0 D Keskusyksikkö, IP kpl Valurautakansisto mm D00 B Muovikansi mm D00 Tuuletusputki, lisävaruste Paino kg 0 00 Labko BioKem -panospuhdistamo 9 0 Maks. 000 Labko SAKO- Saneerausjärjestelmä LVI-koodi 0 Saostussäiliö, kaksiosastoinen l x 00 Tuloyhde mm D0 Tyhjennys-/huoltokaivo mm ø0 Lukittava tiivisteellinen kansi mm ø0 8 Lähtöyhde, virtauksenjakajalla mm x D0 Imeytysputkilinja (ks. erillinen taulukko) kpl Järjestelmän kokonaispaino kg 0 Labko BioKem 0 -panospuhdistamo 0 Maks. 000 B

27 Mökkijärjestelmät 00 0 Ø80 0 Labko Saunakaivo 00 LVI-koodi Imeytyssäiliö l 00, reijitetty Tyhjennys-/huoltokaivo mm ø00 Lukittava tiivisteellinen kansi mm ø00 Tuloyhde mm D/D0 Muhvikulma mm D0, 90 Tuuletusputki mm D0, L=000 Tuuletusputken hattu mm D0 Paino kg 0 0 Maks. 00 Ø80 Kokonaispituus: Labko MökkiSAKO- LVI-koodi Saostussäiliö yksiosastoinen l Tyhjennys-/huoltokaivo mm Lukittava tiivisteellinen kansi mm Tuloyhde mm Lähtöyhde, T-haaralla mm Jakoputki mm Taipuisa kulmayhde mm 8 Imeytysputki, kpl mm 9 Jatko-osa, kpl mm 0 Kulmayhde mm Tuuletusputki mm Tuuletusputken hattu mm Suodatinkangas kpl Paino kg 0 0 ø00 ø00 D/D0 D0 D0, L=900 D0 D0, L=800 D0 D0, 90 D0, L=900 D0 0 0 Maks. 00 Ø80 Kokonaispituus: Labko MökkiSAKO- LVI-koodi 0 Saostussäiliö yksiosastoinen l 0 Saostussäiliö yksiosastoinen l 0 Tyhjennys-/huoltokaivo mm x ø00 Lukittava tiivisteellinen kansi mm x ø00 Tuloyhde mm D/D0 Yhdysputki mm D0 Tuuletus- ja tarkastusputki mm D0 8 Lähtöyhde, T-haaralla mm D0 9 Jakoputki mm D0, L=900 0 Taipuisa kulmayhde mm D0 Imeytysputki, kpl mm D0, L=800 Jatko-osa, kpl mm D0 Kulmayhde mm D0, 90 Tuuletusputki mm D0, L=900 Tuuletusputken hattu mm D0 Suodatinkangas kpl Paino kg 8

28 Tuoteluettelo Umpisäiliöt Labko LOKA 000/00 matala Umpisäiliö LVI-koodi 0 SAKO-järjestelmät Labko LOKA 000 matala Umpisäiliö LVI-koodi 0 00 Labko LOKA 000/000/00/0000 Umpisäiliö Labko LOKA 000 D00 LVI-koodi 0 00 Labko LOKA 000 D00 LVI-koodi 0 Labko LOKA 000 D00 LVI-koodi 0 00 Labko LOKA 000 D00 LVI-koodi 0 Labko LOKA 00 D00 LVI-koodi 0 00 Labko LOKA 00 D00 LVI-koodi 0 Labko LOKA 0000 D00 LVI-koodi 0 00 Labko LOKA 0000 D00 LVI-koodi 0 0 Labko SAKO- Twin matala Imeytysjärjestelmä LVI-koodi 0 Labko SAKO- Twin De Luxe matala Imeytysjärjestelmä LVI-koodi 0 Labko SAKO- De Luxe Imeytysjärjestelmä LVI-koodi 0 Labko SAKO- Tripla Imeytysjärjestelmä LVI-koodi 9 0 Labko SAKO 000 Imeytysjärjestelmä 8 Labko SAKO 000 Labko SAKO 000 Imeytysjärjestelmä Jakokaivo 00 LVI-koodi 0

29 SAKO-järjestelmät Imeytysputkilinja Labko SAKO- Biomoduli Imeytysjärjestelmä LVI-koodi 9 0 Labko SAKO- Biomoduli 8 Imeytysjärjestelmä LVI-koodi 9 0 Kokoomaputkistopaketti LVI-koodi Kokoomaputkistopaketti Kokoomaputkistopaketti Kokoomaputkistopaketti Labko SP Pumppukaivo Pumppukaivo LVI-koodi 9 00 Labko MP Pumppukaivo Pumppukaivo LVI-koodi 9 00 Labko Fosfori 000 Fosforinpoistosuodatin Fosforinpoistosuodatin LVI-koodi 9 9

30 SAKO-järjestelmät Labko SAKO- Imeytysjärjestelmä Imeytysjärjestelmä (yksi imeytysputkilinja) LVI-koodi 9 0 Labko SAKO- Saneerausjärjestelmä Saneerausjärjestelmä (kaksi imeytysputkilinjaa) LVI-koodi 0 Panospuhdistamot Labko BioKem Panospuhdistamo Jäteveden pienpuhdistamo LVI-koodi 0 Labko BioKem 0 Panospuhdistamo Jäteveden pienpuhdistamo Mökkijärjestelmät Labko Saunakaivo 00 Pesuvesien imeytyskaivo LVI-koodi Muut Labko MökkiSAKO- Tiski- ja pesuvesien imeytysjärjestelmä LVI-koodi 0 Labko MökkiSAKO- Tiski- ja pesuvesien imeytysjärjestelmä LVI-koodi 0 0 Lokaset 0 -keskusosa LVI-koodi 0 Lokaset 0 -täyttymishälytin LVI-koodi 0
