1 Mirasys NVR 5.12 Käyttäjän pikaopas

2 SISÄLTÖ Sisältö... 2 Ennen aloittamista... 3 Sisäänkirjautuminen... 4 Käyttöliittymä... 5 Toisto... 8 Tallennetun aineiston etsiminen Median ja hälytysaineiston tallentaminen Tekijänoikeudet MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 2

3 ENNEN ALOITTAMISTA OHJEET Tämä opas on lyhennetty versio Mirasys NVR 5.11 Käyttäjän oppaasta. Opas on tarkoitettu Workstation-ohjelman käyttäjille kuvatallenteiden seuraamiseen, tallennettujen tietojen hakemiseen, kuva- ja äänileikkeiden siirtämiseen ja hälytysten käsittelemiseen. Katso lisätietoja järjestelmän määrittämisestä Mirasys NVR -ylläpitäjän oppaasta ja Mirasys NVR -asennusohjeesta. PDF-ohjeet ovat DVMS-asennuslevyllä. TEKNINEN TUKI Ota yhteys järjestelmän toimittajaan, jos tarvitset teknistä tukea. MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 3

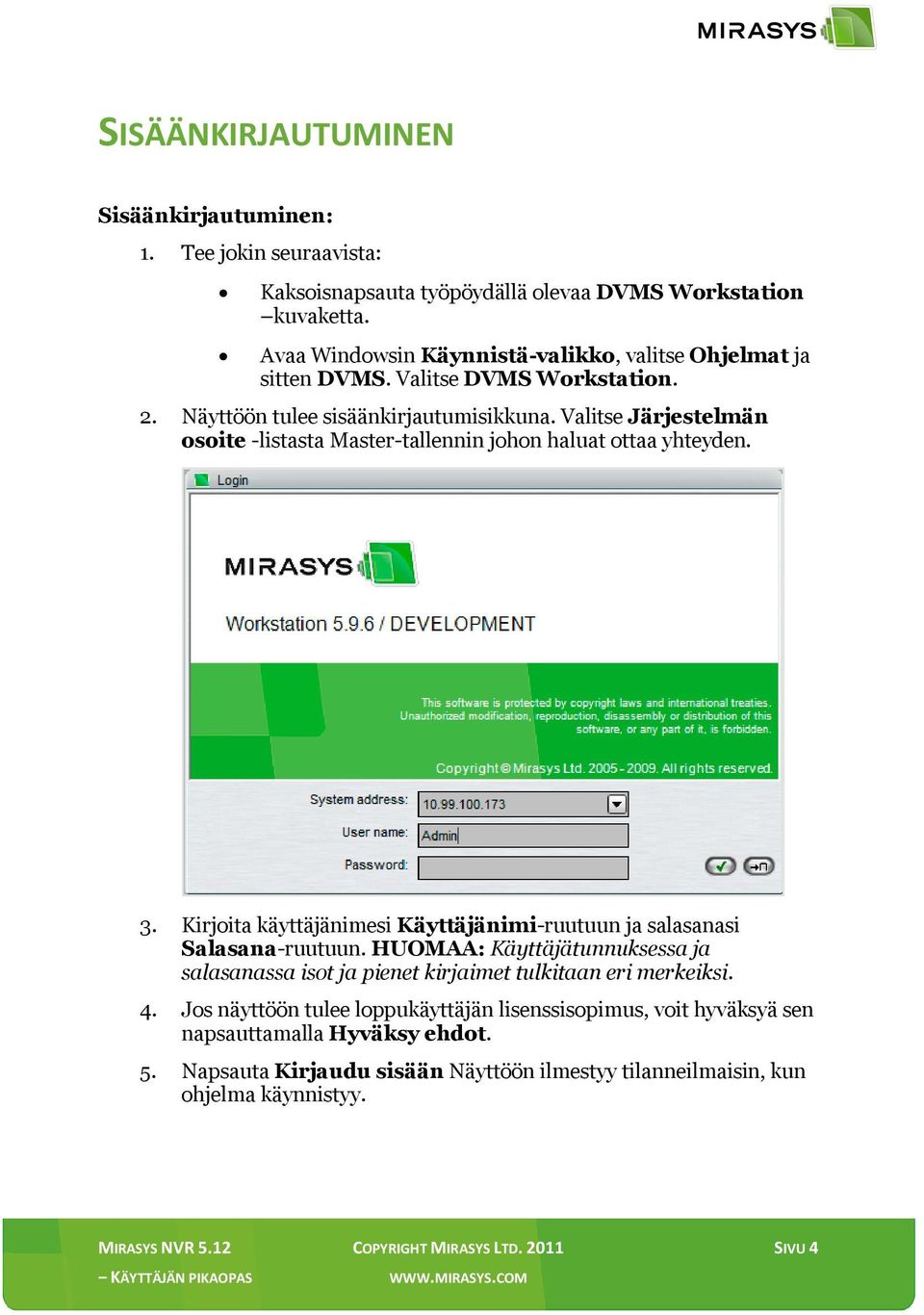

4 SISÄÄNKIRJAUTUMINEN Sisäänkirjautuminen: 1. Tee jokin seuraavista: Kaksoisnapsauta työpöydällä olevaa DVMS Workstation kuvaketta. Avaa Windowsin Käynnistä-valikko, valitse Ohjelmat ja sitten DVMS. Valitse DVMS Workstation. 2. Näyttöön tulee sisäänkirjautumisikkuna. Valitse Järjestelmän osoite -listasta Master-tallennin johon haluat ottaa yhteyden. 3. Kirjoita käyttäjänimesi Käyttäjänimi-ruutuun ja salasanasi Salasana-ruutuun. HUOMAA: Käyttäjätunnuksessa ja salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. 4. Jos näyttöön tulee loppukäyttäjän lisenssisopimus, voit hyväksyä sen napsauttamalla Hyväksy ehdot. 5. Napsauta Kirjaudu sisään Näyttöön ilmestyy tilanneilmaisin, kun ohjelma käynnistyy. MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 4

5 KÄYTTÖLIITTYMÄ Käyttöliittymässä on seuraavat osat: A. Otsikkorivi. Näyttää ohjelman nimen sekä Workstation Pienennys-, Suurennus- ja Sulje-painikkeen. B. Valikkorivi. Valikkorivistä on pääsy esimerkiksi käyttäjäasetuksiin. Voit piilottaa valikkorivin Näytä-valikosta. C. Profiilin valinta Voit vaihtaa käytössä olevaa profiilia (tai katsoa valmiiksi avattua arkistoa) Profiili-valikon kautta. Valittuasi profiilin voit käyttää profiiliin kytkettyjä laitteita, kuten kameroita, jotka näkyvät navigaattorihakemistossa (F). Mikäli järjestelmässäsi on useita Master-tallentimia, voit vaihtaa Master-tallenninta Profiili-valikon yläpuolella olevasta alasvetovalikosta. D. Työkalupalkki. Napsauttamalla työkalurivin painikkeita voit näyttää tai piilottaa käyttöliittymän ikkunoita ja elementtejä. Alla on lisätietoja painikkeista. MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 5

6 E. Laiteikkuna. Näyttää video-, audio- ja muut laitenäkymät sekä laiteryhmäikkunan Pienennys-, Suurennus- ja Sulje-painikkeet. Huomaa: Voit myös maksimoida laiteikkunan kaksoisnapsauttamalla laiteikkunan otsikkoriviä. F. Navigaattori. Navigaattori sisältää profiiliin (C) kytketyt laitteet. G. Karttatyökalu. Näyttää valitun kohteen kartan tai pohjapiirroksen. Voit käyttää yksittäisiä laitteita napsauttamalla niiden kuvakkeita kartalla. Voit esimerkiksi avata videonäkymän suoraan kartalta kaksoisnapsauttamalla kameran kuvaketta. H. Tilarivi. Näyttää päivämäärän ja kellonajan (tai ainoastaan kellonajan), painikkeet ohjelmasta poistumiseen, ohjelman lukitsemiseen ja ohjeen avaamiseen sekä tietoja käyttäjästä. Voit piilottaa valikkorivin Näytä-valikosta. I. Työalue. Sisältää video- ja muut laitenäkymät. KÄYTTÖLIITTYMÄN MUKAUTTAMINEN Lisätietoa käyttöliittymän ja asetelmien mukauttamisesta on kappaleessa Käyttäjän oppaassa. TYÖKALURIVI Työkalurivillä on seuraavat painikkeet Painike Nimi Kuvaus Piilota/näytä navigaattori Näytä / piilota karttatyökalu Valikkorivi Näytä/piilota yhteydet Näyttää tai piilottaa Navigaattorin. Näyttää tai piilottaa karttatyökalun. Kun valikkorivi on piilotettu, pääset kaikkiin valikkorivin komentoihin napsauttamalla tätä painiketta. Näyttää tallentimien yhteystiedot. Näytä/piilota kirjanmerkkiluet Näyttää tai piilottaa kirjanmerkkiluettelon. MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 6

7 telo Näytä/piilota hälytyslista Näytä/piilota ominaisuudet Näyttötila Tallennetut asettelut Asettelun tallennus Näyttää tai piilottaa hälytyslistan. Näyttää tai piilottaa valitun laitteen ominaisuudet. Asettaa valittujen komponenttien näyttötilan. Näyttää käytettävissä olevat, tallennetut asettelut. Lisää uuden asettelun. Asettelun poisto Poistaa valitun asettelun. OHJE Online-ohjeen käyttäminen: Käyttääksesi ohjetta napsauta Ohje ja sitten Ohjeet. Napsauta Ohje ja sitten Tietoja saadaksesi esille ohjelman version. MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 7

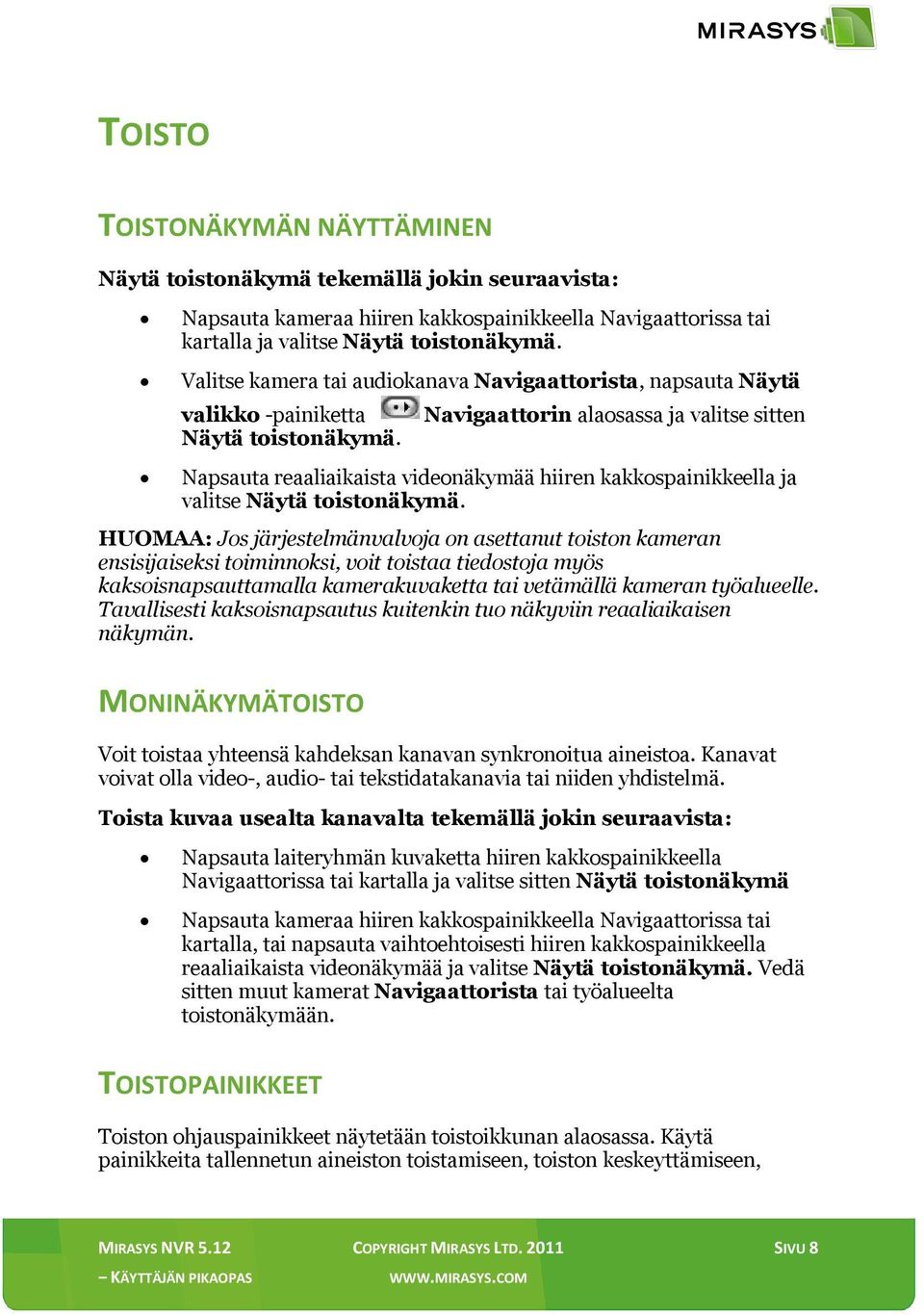

8 TOISTO TOISTONÄKYMÄN NÄYTTÄMINEN Näytä toistonäkymä tekemällä jokin seuraavista: Napsauta kameraa hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse Näytä toistonäkymä. Valitse kamera tai audiokanava Navigaattorista, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse sitten Näytä toistonäkymä. Napsauta reaaliaikaista videonäkymää hiiren kakkospainikkeella ja valitse Näytä toistonäkymä. HUOMAA: Jos järjestelmänvalvoja on asettanut toiston kameran ensisijaiseksi toiminnoksi, voit toistaa tiedostoja myös kaksoisnapsauttamalla kamerakuvaketta tai vetämällä kameran työalueelle. Tavallisesti kaksoisnapsautus kuitenkin tuo näkyviin reaaliaikaisen näkymän. MONINÄKYMÄTOISTO Voit toistaa yhteensä kahdeksan kanavan synkronoitua aineistoa. Kanavat voivat olla video-, audio- tai tekstidatakanavia tai niiden yhdistelmä. Toista kuvaa usealta kanavalta tekemällä jokin seuraavista: Napsauta laiteryhmän kuvaketta hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse sitten Näytä toistonäkymä Napsauta kameraa hiiren kakkospainikkeella Navigaattorissa tai kartalla, tai napsauta vaihtoehtoisesti hiiren kakkospainikkeella reaaliaikaista videonäkymää ja valitse Näytä toistonäkymä. Vedä sitten muut kamerat Navigaattorista tai työalueelta toistonäkymään. TOISTOPAINIKKEET Toiston ohjauspainikkeet näytetään toistoikkunan alaosassa. Käytä painikkeita tallennetun aineiston toistamiseen, toiston keskeyttämiseen, MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 8

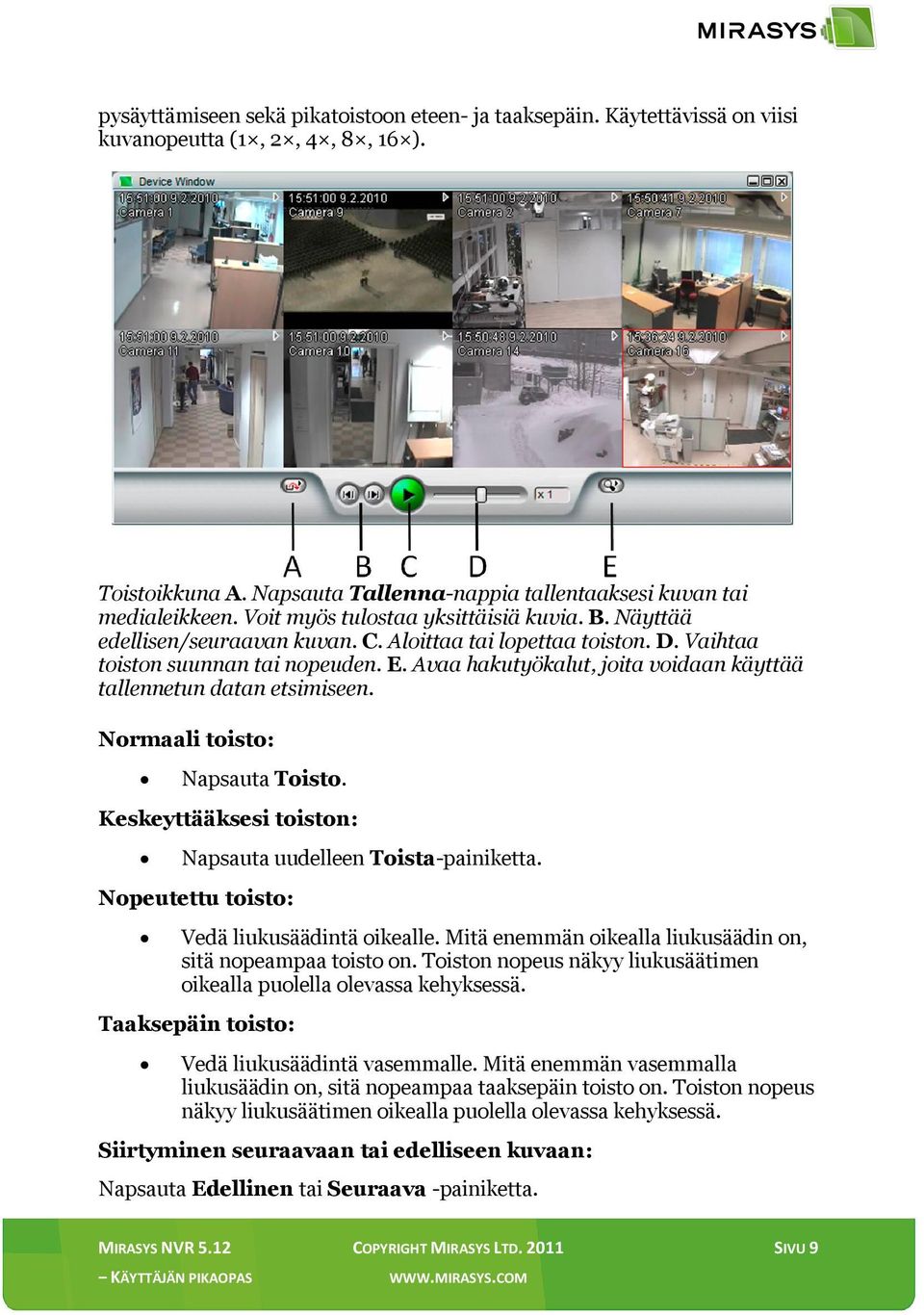

9 pysäyttämiseen sekä pikatoistoon eteen- ja taaksepäin. Käytettävissä on viisi kuvanopeutta (1, 2, 4, 8, 16 ). Toistoikkuna A. Napsauta Tallenna-nappia tallentaaksesi kuvan tai medialeikkeen. Voit myös tulostaa yksittäisiä kuvia. B. Näyttää edellisen/seuraavan kuvan. C. Aloittaa tai lopettaa toiston. D. Vaihtaa toiston suunnan tai nopeuden. E. Avaa hakutyökalut, joita voidaan käyttää tallennetun datan etsimiseen. Normaali toisto: Napsauta Toisto. Keskeyttääksesi toiston: Napsauta uudelleen Toista-painiketta. Nopeutettu toisto: Vedä liukusäädintä oikealle. Mitä enemmän oikealla liukusäädin on, sitä nopeampaa toisto on. Toiston nopeus näkyy liukusäätimen oikealla puolella olevassa kehyksessä. Taaksepäin toisto: Vedä liukusäädintä vasemmalle. Mitä enemmän vasemmalla liukusäädin on, sitä nopeampaa taaksepäin toisto on. Toiston nopeus näkyy liukusäätimen oikealla puolella olevassa kehyksessä. Siirtyminen seuraavaan tai edelliseen kuvaan: Napsauta Edellinen tai Seuraava -painiketta. MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 9

10 HUOMAA:MPEG-4- tai WMC9-pakkauksen ollessa käytössä Edellinen-nappi näyttää edellisen täyden kuvan. KUVAN JA ÄÄNEN TODENTAMINEN Järjestelmä havaitsee, jos kuva- tai ääninäytteitä on lisätty, poistettu, korvattu tai muutettu. Kun käsiteltyjä kuva- tai äänitiedostoja toistetaan, video- tai audionäkymässä näkyy punaisella ilmoitus Aineisto ei ole alkuperäistä. MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 10

11 TALLENNETUN AINEISTON ETSIMINEN LIIKEHAKU Käytä Liikehakua etsiessäsi kuvia, joissa esiintyy liikettä halutussa kohdassa kameran kuva-alaa. Näytä Liikehaku tekemällä jokin seuraavista: Napsauta Etsi-painiketta ja valitse Liikehaku. Napsauta videonäkymää toistotilassa hiiren kakkospainikkeella ja valitse Liikehaku. Sulje Liikehaku tekemällä jokin seuraavista: Napsauta Sulje-painiketta Liikehaku-ikkunan oikeassa yläkulmassa. LIIKEHAUN KÄYTTÄMINEN Käyttääksesi liikehakua: 1. Maalaa kynällä tai jollakin muulla piirtotyökalulla alue, jossa esiintynyttä liikettä haluat etsiä. Valittu alue näkyy punaisena. Katso Piirtotyökalut. 2. Määritä liikkeentunnistuksen herkkyys ja vaadittava liikkeen määrä. Katso Herkkyys ja Määrä. 3. Aseta haun aloitus- ja lopetusaika. Katso Aloitus- ja lopetusaika. 4. Määritä muut hakuvaihtoehdot. Katso Muut hakuvaihtoehdot. 5. Napsauta Hae-painiketta. Näyttöön ilmestyy tilanneilmaisin ja Kirjanmerkit-lista. Hakuehdot täyttävät kuvat lisätään listaan. 6. Voit pysäyttää haun napsauttamalla tilanneilmaisimen Pysäytä haku -painiketta. Muussa tapauksessa järjestelmä etsii tallennusten loppuun tai määritettyyn lopetuskohtaan asti. 7. Hakutulokset näytetään Kirjanmerkit-luettelossa. Toista tapahtuma valitsemalla kirjanmerkki listasta ja napsauttamalla Avaa kirjanmerkki -painiketta. Käytä sitten videonäkymän alaosassa olevia toistopainikkeita videon toistamiseen. MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 11

12 PIIRTOTYÖKALUT Piirtotyökalujen käyttäminen: Käytä piirtotyökaluja halutun alueen valitsemiseen videonäkymästä. Järjestelmä etsii liikettä punaisiksi maalatuilta alueilta eikä kiinnitä huomiota liikkeeseen maalaamattomilla alueilla. Työkalu Nimi Kuvaus Kynä Pyyhekumi Lasso Täytä / tyhjennä Käännä vastakk. Työkalun koko Maalaa kynällä ikkunaan alue, jota haluat tarkastella. Määritä kynän koko napsauttamalla työkalun koon valintapainiketta (suuri, keskikoko, pieni). Poista pyyhekumilla alueet, joita et halua tarkastella. Määritä pyyhekumin koko napsauttamalla työkalun koon valintapainiketta (suuri, keskikoko, pieni). Käytä valitaksesi alueita suorien viivojen avulla. Jos kynä on valittuna, tämän työkalun käyttö suurentaa valittuja alueita. Jos pyyhekumi on valittuna, tämä työkalu pienentää valintaa. Napsauta kuvan kohtaa, josta haluat aloittaa valinnan. Napsauta uudelleen, kun haluat kiinnittää ääriviivan ja muuttaa suuntaa. Päätä valinta napsauttamalla aloituskohtaa. Alue valitaan tai poistetaan valinnasta. Jos kynä on valittuna, tämän painikkeen napsauttaminen valitsee koko kuvan. Jos valittuna on pyyhekumi, tämän painikkeen napsauttaminen poistaa kaikki valinnat. Kääntää valitut ja valitsemattomat alueet vastakkaisiksi. Joskus on helpompaa valita alue, jota et halua tarkastella, ja kääntää sitten valinta vastakkaiseksi. Napsauta jotakin painikkeista määrittääksesi kynän tai pyyhekumin koon (suuri, keskikoko, pieni). MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 12

13 HERKKYYS Käytä Herkkyys-arvoa määrittämään, kuinka paljon pikseliarvojen pitää muuttua, jotta järjestelmä tulkitsee muutoksen liikkeeksi. Herkkyyden määrittäminen: Vedä liukusäädintä vasemmalle vähentääksesi herkkyyttä, oikealle lisätäksesi herkkyyttä. MÄÄRÄ Järjestelmä havaitsee kuvat, joissa liikkuva kohde on minimikokoa suurempi, eikä kiinnitä huomiota pienempiin kohteisiin. Mikäli kuvassa on useampia kuin yksi liikkuva kohde, järjestelmä laskee liikkuvat kohteet yhdeksi. Vaadittavan liikkeen määrän asettaminen: Vedä liukusäädintä vasemmalle vähentääksesi vaadittavaa liikkeen määrää, oikealle lisätäksesi vaadittavaa liikkeen määrää. ALOITUS- JA LOPETUSAIKA Oletuksena Liikehaku alkaa toistonäkymässä näkyvästä ajasta. Se päättyy tallennettujen kuvien loppuessa. Voit kuitenkin muuttaa aloitus- ja lopetusaikaa. Aloitusajan määrittäminen: Tee jokin seuraavista Pvm ja aika -välilehdellä liukusäädinten alla: Aloita haku vanhimmista tiedostoista valitsemalla Etsi aineiston alusta. Valitse aloituspäivä ja -aika poistamalla tarkistusmerkki Etsi aineiston alusta -ruudusta, napsauta Aseta aloitusaika -painiketta ja valitse sitten aloituspäivä ja -aika. Lopetusajan määrittäminen: Tee jokin seuraavista Pvm ja aika -välilehdellä: Lopeta haku vanhimpiin tiedostoihin valitsemalla Etsi aineiston loppuun. Valitse lopetuspäivä ja -aika poistamalla valinta Etsi aineiston loppuun -ruudusta, napsauta Aseta lopetusaika -painiketta ja valitse sitten lopetuspäivä ja -aika. MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 13

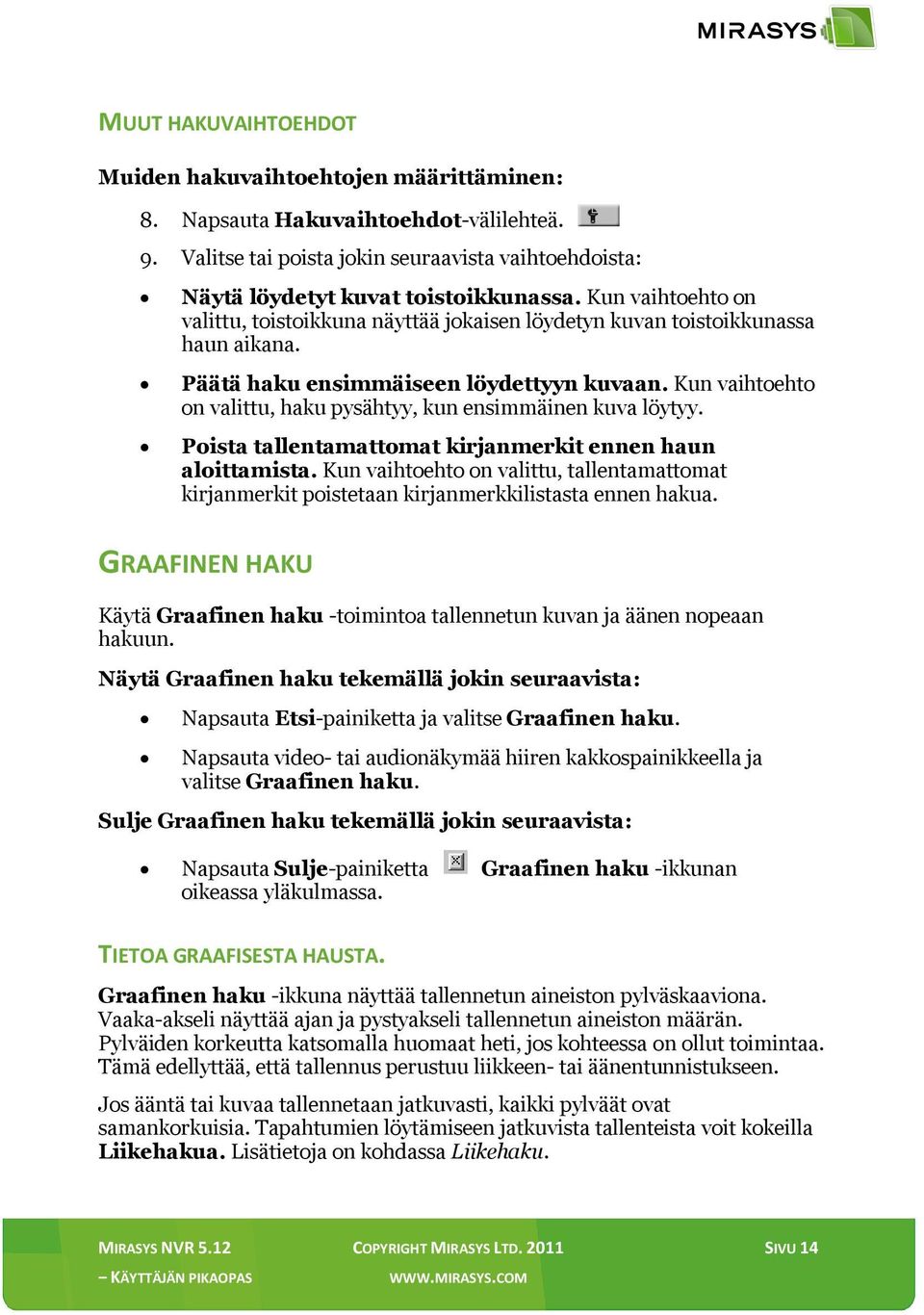

14 MUUT HAKUVAIHTOEHDOT Muiden hakuvaihtoehtojen määrittäminen: 8. Napsauta Hakuvaihtoehdot-välilehteä. 9. Valitse tai poista jokin seuraavista vaihtoehdoista: Näytä löydetyt kuvat toistoikkunassa. Kun vaihtoehto on valittu, toistoikkuna näyttää jokaisen löydetyn kuvan toistoikkunassa haun aikana. Päätä haku ensimmäiseen löydettyyn kuvaan. Kun vaihtoehto on valittu, haku pysähtyy, kun ensimmäinen kuva löytyy. Poista tallentamattomat kirjanmerkit ennen haun aloittamista. Kun vaihtoehto on valittu, tallentamattomat kirjanmerkit poistetaan kirjanmerkkilistasta ennen hakua. GRAAFINEN HAKU Käytä Graafinen haku -toimintoa tallennetun kuvan ja äänen nopeaan hakuun. Näytä Graafinen haku tekemällä jokin seuraavista: Napsauta Etsi-painiketta ja valitse Graafinen haku. Napsauta video- tai audionäkymää hiiren kakkospainikkeella ja valitse Graafinen haku. Sulje Graafinen haku tekemällä jokin seuraavista: Napsauta Sulje-painiketta Graafinen haku -ikkunan oikeassa yläkulmassa. TIETOA GRAAFISESTA HAUSTA. Graafinen haku -ikkuna näyttää tallennetun aineiston pylväskaaviona. Vaaka-akseli näyttää ajan ja pystyakseli tallennetun aineiston määrän. Pylväiden korkeutta katsomalla huomaat heti, jos kohteessa on ollut toimintaa. Tämä edellyttää, että tallennus perustuu liikkeen- tai äänentunnistukseen. Jos ääntä tai kuvaa tallennetaan jatkuvasti, kaikki pylväät ovat samankorkuisia. Tapahtumien löytämiseen jatkuvista tallenteista voit kokeilla Liikehakua. Lisätietoja on kohdassa Liikehaku. MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 14

15 A. Aika-välilehdet. Napsauttamalla näitä välilehtiä voit muuttaa aika-asteikkoa. B. Päiväyksen ja ajan näyttö. Näyttää aktiivisen ajankohdan päiväyksen ja kellonajan. Tallenne kyseiseltä ajalta näkyy video- tai audionäkymässä. C. Aikahaku-painike. Näyttää kalenterin, josta voit valita kaaviossa näytettävän päivän ja kellonajan. Lisätietoja aikahausta on kohdassa Aikahaku. D. Määränäyttö. Aikatilassa tämä näyttö näyttää, kuinka monta aikayksikköä tallennettua kuvaa tai ääntä valittu pylväs sisältää. Datatilassa se näyttää kuvien tai ääninäytteiden lukumäärän. E. Aikatilan symboli. Oikean yläkulman kello osoittaa, että kaavio on aikatilassa. Jos symbolia ei näy, kaavio on datatilassa. F. Vaihtoehdot. Näyttää valikon, jossa on seuraavat vaihtoehdot: Aikatila. Kun aikatila on valittu, tallennetun aineiston määrä näytetään aikayksikköinä, esimerkiksi valitussa minuutissa on 60 sekuntia tallennettua materiaalia. Kun aikatilaa ei ole valittu, tallennetun videon määrä näkyy kuvien lukumääränä. Äänen määrä näytetään MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 15

16 ääninäytteiden lukumääränä. Tekstidatan määrä näytetään tekstitapahtumien lukumääränä. Lisänäkymä > Näytä lisänäkymä. Valitsemalla Näytä lisänäkymä avaat pääkaavion alapuolelle pienemmän kaavion. Pienemmässä kaaviossa valittu aika esitetään tarkemmassa aika-asteikossa. Jos valittuna on esimerkiksi Tunnit-välilehti, lisäkaavio näyttää tallennetun materiaalin valitun minuutin jokaiselta sekunnilta. Asteikko. Jos kaavion asteikko ei sovi tallennetun tiedon määrälle, voit muuttaa asteikkoa tässä. Tämä komento on käytettävissä vain datatilassa. G. Vierityspalkin painike. Voit siirtyä tallennuksissa nopeasti eteen- ja taaksepäin vierityspalkin painiketta vetämällä. Vierittäessäsi näet aktiivisen ajan työkaluvihjeenä ja tiedät siten, milloin pysähtyä. H. Pylväät. Jokaisessa pylväässä näkyy valittuna ajanjaksolta tallennetun aineiston määrä. Kun osoitat kaaviota hiiriosoittimella, pylvään aloitusaika näkyy työkaluvihjeenä. Valittu pylväs näkyy keltaisena, ja kyseisen ajanjakson aineisto näkyy toistoikkunassa. HUOMAA: Aloita toisto napsauttamalla Toista-painiketta näkymän alla. I. Edellinen pylväs- ja Seuraava pylväs -painikkeet. Näitä painikkeita napsauttamalla voit siirtyä seuraavaan tai edelliseen pylvääseen. J. Sovita kaavio ikkunaan. Jos pylväät eivät mahdu näyttöön, pylvään huipulla oleva nuoli osoittaa pylvään jatkumisen. Muuta asteikkoa napsauttamalla Sovita kaavio ikkunaan -painiketta. Tämä komento on käytettävissä vain datatilassa. Vaihtoehtoisesti voit napsauttaa Vaihtoehdot, valita kohdan Asteikko ja valita sitten asteikon. K. Päivitä. Kaavio ei päivity automaattisesti näyttämään Graafisen haun avaamisen jälkeen tallennettua kuvaa tai ääntä. Päivitä kaavio napsauttamalla tätä painiketta. KAAVIOSSA SIIRTYMINEN Voit liikkua kaaviossa seuraavasti: Aika-välilehdet. Voit liikkua tallennuksissa aika-välilehtiä napsauttamalla. Eteen- ja taakse-painikkeet. Voit siirtyä pylväästä toiseen napsauttamalla Seuraava pylväs- ja Edellinen pylväs -painikkeita. MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 16

17 Valitse pylväs. Napsauta pylvästä nähdäksesi sen ensimmäisen kuvan. Valittu pylväs siirtyy aina kaavion keskelle. Vierityspalkki. Napsauta ja vedä vierityspalkin painiketta siirtyäksesi materiaalissa eteen- ja taaksepäin. Aikahaku. Napsauta Aikahaku-painiketta näyttääksesi kalenterin, josta voit valita päivän ja kellonajan, joihin haluat siirtyä. GRAAFISEN HAUN KÄYTTÄMINEN Graafisen haun käyttäminen: 1. Napsauta Kuukaudet -välilehteä ja sitten kuukautta (pystysuora pylväs), jota haluat tarkastella. Napsauta sitten Päivät-välilehteä valitaksesi päivän ja sen jälkeen Tunnit- ja Minuutit -välilehtiä (jos tarpeen) valitaksesi tunnin ja minuutin. 2. Valittu pylväs näkyy keltaisena, ja pylvään ensimmäinen kuva näkyy videonäkymässä. 3. Toista kuvaa tai ääntä käyttämällä toiston ohjauspainikkeita Laiteikkunassa. Lisätietoja on kohdassa Toistopainikkeet. HUOMAA: Löytääksesi oikean kuvan voit siirtyä kuvasta toiseen käyttämällä Edellinen ja Seuraava -painikkeita. MONINÄKYMÄHAKU Graafisessa haussa voi olla samanaikaisesti käytössä kahdeksan video- tai audionäkymää. Kameran, audiokanavan tai tekstikanavan lisääminen hakuikkunaan: Vedä kamera tai audiokanava Navigaattorista hakuikkunaan. Kameran, audiokanavan tai tekstikanavan poistaminen hakuikkunasta: Vedä näkymä pois hakuikkunasta tai napsauta näkymää hiiren kakkospainikkeella ja valitse Sulje. AIKAHAKU Käytä Aikahakua löytääksesi määritettyä ajankohtaa lähinnä olevan tallennetun kuvan. MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 17

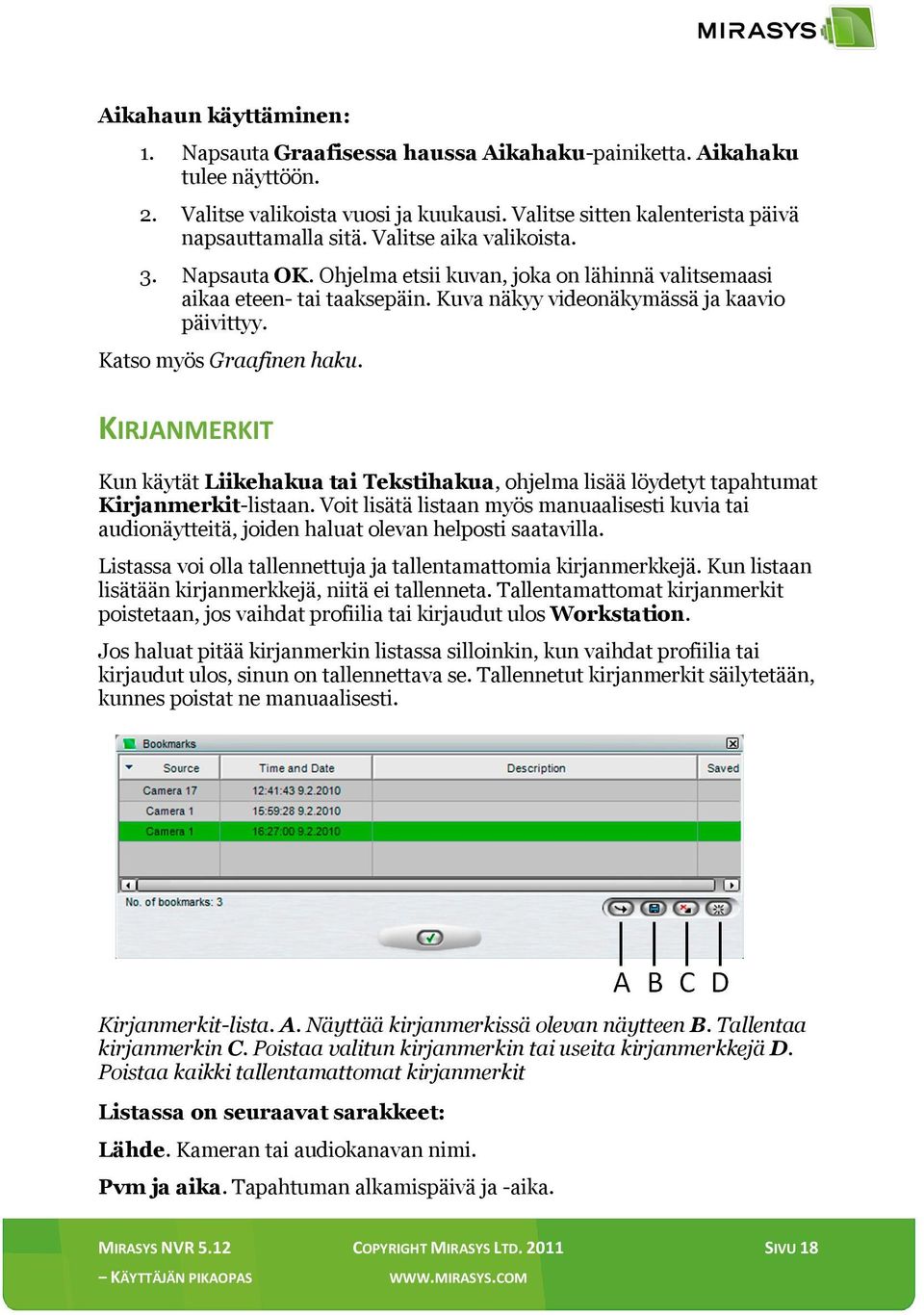

18 Aikahaun käyttäminen: 1. Napsauta Graafisessa haussa Aikahaku-painiketta. Aikahaku tulee näyttöön. 2. Valitse valikoista vuosi ja kuukausi. Valitse sitten kalenterista päivä napsauttamalla sitä. Valitse aika valikoista. 3. Napsauta OK. Ohjelma etsii kuvan, joka on lähinnä valitsemaasi aikaa eteen- tai taaksepäin. Kuva näkyy videonäkymässä ja kaavio päivittyy. Katso myös Graafinen haku. KIRJANMERKIT Kun käytät Liikehakua tai Tekstihakua, ohjelma lisää löydetyt tapahtumat Kirjanmerkit-listaan. Voit lisätä listaan myös manuaalisesti kuvia tai audionäytteitä, joiden haluat olevan helposti saatavilla. Listassa voi olla tallennettuja ja tallentamattomia kirjanmerkkejä. Kun listaan lisätään kirjanmerkkejä, niitä ei tallenneta. Tallentamattomat kirjanmerkit poistetaan, jos vaihdat profiilia tai kirjaudut ulos Workstation. Jos haluat pitää kirjanmerkin listassa silloinkin, kun vaihdat profiilia tai kirjaudut ulos, sinun on tallennettava se. Tallennetut kirjanmerkit säilytetään, kunnes poistat ne manuaalisesti. Kirjanmerkit-lista. A. Näyttää kirjanmerkissä olevan näytteen B. Tallentaa kirjanmerkin C. Poistaa valitun kirjanmerkin tai useita kirjanmerkkejä D. Poistaa kaikki tallentamattomat kirjanmerkit Listassa on seuraavat sarakkeet: Lähde. Kameran tai audiokanavan nimi. Pvm ja aika. Tapahtuman alkamispäivä ja -aika. MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 18

19 Kuvaus. Tapahtuman nimi tai kirjanmerkille manuaalisen tallennuksen yhteydessä annettu kuvaus. Toista tapahtuma kirjanmerkkilistasta tekemällä jokin seuraavista: Kaksoisnapsauta tapahtumaa. Toista tapahtuma valitsemalla kirjanmerkki listasta ja napsauttamalla Avaa kirjanmerkki -painiketta. Napsauta tapahtumaa hiiren kakkospainikkeella ja valitse Avaa kirjanmerkki. Toisto käynnistyy automaattisesti. Tapahtuman lisääminen kirjanmerkkeihin: Napsauta videonäkymää toistotilassa hiiren kakkospainikkeella ja valitse Lisää kirjanmerkkeihin. Kirjanmerkin tallentaminen: 1. Napsauta tallennettavaa kirjanmerkkiä ja tee jokin seuraavista: Napsauta Tallenna kirjanmerkki -painiketta. Napsauta tapahtumaa hiiren kakkospainikkeella ja valitse Tallenna kirjanmerkki. 2. Kirjoita kirjanmerkin kuvaus ja napsauta OK. MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 19

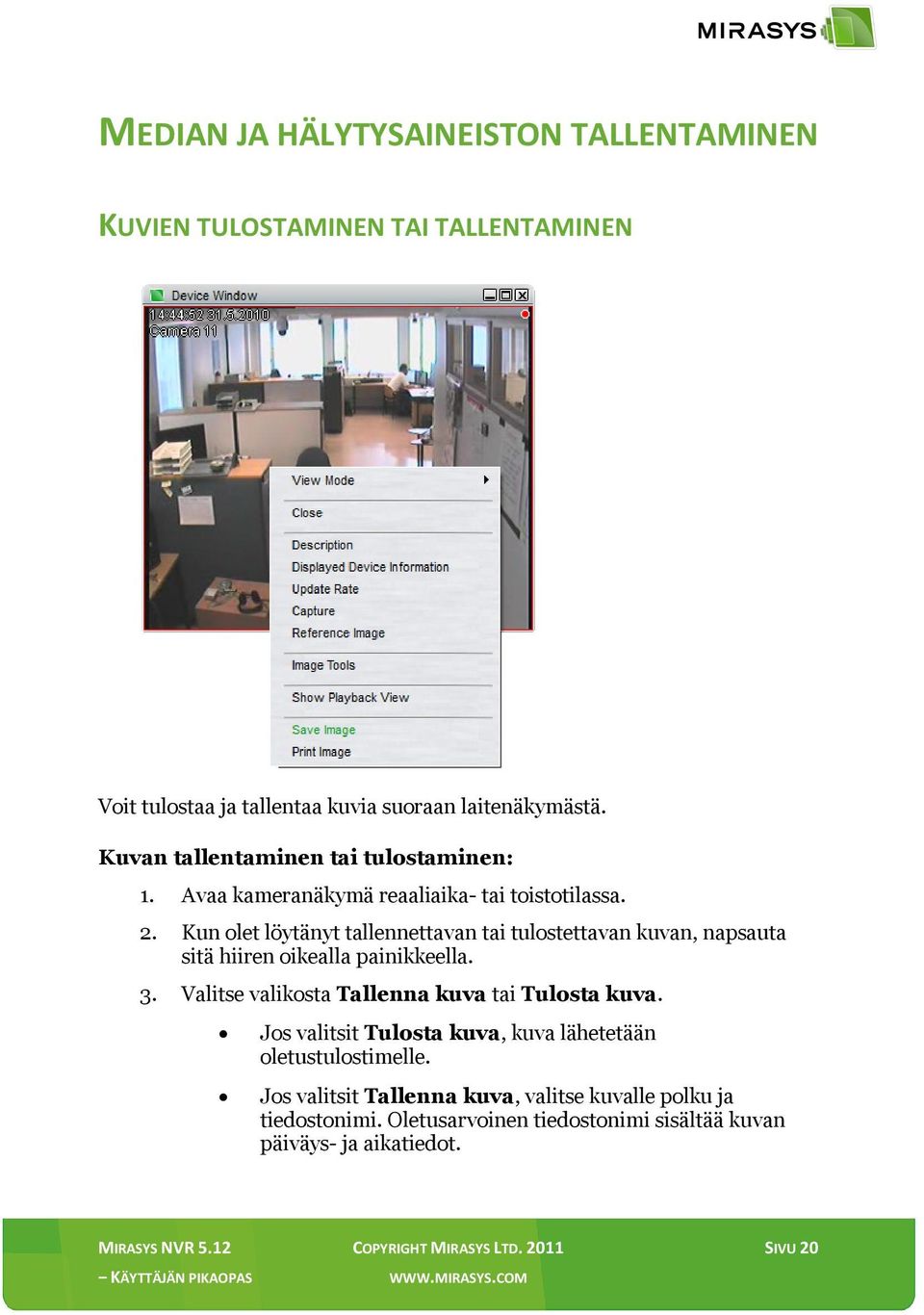

20 MEDIAN JA HÄLYTYSAINEISTON TALLENTAMINEN KUVIEN TULOSTAMINEN TAI TALLENTAMINEN Voit tulostaa ja tallentaa kuvia suoraan laitenäkymästä. Kuvan tallentaminen tai tulostaminen: 1. Avaa kameranäkymä reaaliaika- tai toistotilassa. 2. Kun olet löytänyt tallennettavan tai tulostettavan kuvan, napsauta sitä hiiren oikealla painikkeella. 3. Valitse valikosta Tallenna kuva tai Tulosta kuva. Jos valitsit Tulosta kuva, kuva lähetetään oletustulostimelle. Jos valitsit Tallenna kuva, valitse kuvalle polku ja tiedostonimi. Oletusarvoinen tiedostonimi sisältää kuvan päiväys- ja aikatiedot. MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 20

21 KUVAN, ÄÄNEN JA TEKSTIDATAN TALLENTAMINEN Voit tallentaa medialeikkeitä yhdeltä tai useammalta kameralta, audiokanavalta tai tekstikanavalta. Voit asettaa järjestelmän tallentamaan medialeikkeet automaattisesti oletusasetuksilla tai näyttämään aina tallennettaessa valintaikkunan, josta voit muokata tallennusasetuksia. Voit tallentaa leikkeitä CD- tai DVD-levyille, kannettaville laitteille ja paikalliselle kiintolevylle. Leikkeitä voidaan toistaa Mirasys Media Player -ohjelmalla, joka tallennetaan automaattisesti leikkeiden mukaan, tai Windows Media Player -ohjelmalla. Medialeikkeen tallennus: 1. Avaa toistonäkymä laitteilta, joiden leikkeitä haluat tallentaa. Jos haluat tallentaa synkronoidun leikkeen useammalta kuin yhdeltä kanavalta, toistonäkymien on oltava samassa laiteikkunassa. 2. Etsi leikkeen alkukohta Liikehaku tai Graafinen haku tai valitse tallennettava hälytys Hälytyslista. 3. Napsauta kuvaa hiiren kakkospainikkeella ja valitse Tallenna leike. 4. Syötä leikkeen asetukset Medialeikeasetukset-ikkunassa: MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 21

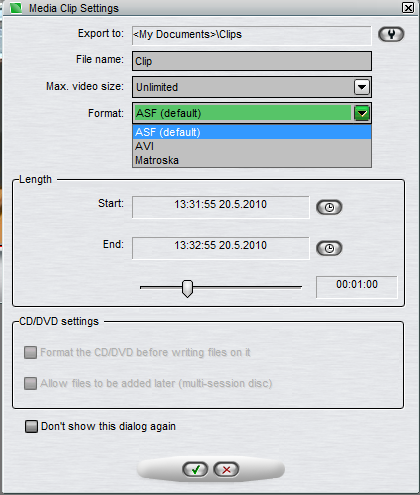

22 Kohdehakemisto: Levy ja kansio, johon leike tallennetaan. Tiedostonimi: Medialeikkeen nimi. Videon maksimikoko: tallennettujen kuvien maksimikoko. Muoto: Tiedostomuoto, jolla video tallennetaan. Käytettävissä olevat muodot ovat ASF, AVI ja Matroska. Lisätietoja tiedostomuodoista on kohdassa Mediatiedostomuodot. Käynnistä, Lopetus ja Ajastin-säädin: Voit asettaa aloitus- ja lopetusajat kalenteripainikkeiden avulla, tai vaihtoehtoisesti säätää leikkeen pituutta liukusäätimen avulla. Jos olet kirjoittamassa leikettä CD- tai DVD-levylle, voit valita Alusta CD/DVD-levy ennen tiedostojen kirjoittamista alustaaksesi levyn tai Salli tiedostojen lisääminen jälkikäteen, jos haluat lisätä leikkeitä levylle myöhemmin. Valitse Älä näytä tätä valintaikkunaa enää asettaaksesi tämän valinnan oletukseksi. OLETUSASETUKSET Määritä mediatallentimen oletusasetukset valitsemalla työkalupalkin Asetukset-osiosta Medialeikeasetukset ja muokkaa tietoja kohdassa Kuvan, äänen ja tekstidatan tallentaminen kuvatulla tavalla. MEDIATIEDOSTOMUODOT Voit tallentaa medialeikkeitä kolmessa eri tiedostomuodossa: ASF (oletus): ASF on oletusarvoinen tiedostomuoto kaikelle tallennettavalle medialle. ASF on ainoa tiedostomuoto, joka tukee datan suoratoistoa ja vesileimoja. ASF:n huono puoli on se, että mikäli tallennettavaa videota ei kuvattu WMC9-muodossa, ASF voi olla erittäin hidas, koska video puretaan ja pakataan uudelleen tallennuksen aikana. ASF on ainoa tiedostomuoto, joka voidaan toistaa ja autentikoida Mirasys Media Player -soittimen avulla. ASF-tiedostot sisältävät materiaaliin liittyvät laitenimet ja aikaleimat. MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 22

23 AVI: AVI:a käytettäessä video pakataan AVI-tiedostoksi ja tallennetaan alkuperäisessä muodossa. Tästä johtuen AVI-tiedostojen tallentaminen voi olla monta kertaa nopeampaa kuin ASF:n tallentaminen. AVI-tiedostot eivät kuitenkaan tue vesileimoja tai suoratoistoa eikä niitä voida toistaa tai autentikoida Mirasys Media Player -ohjelman avulla. AVI-tiedostot eivät sisällä materiaaliin liittyviä laitenimiä tai aikaleimoja. Matroska: Matroska (MKV) -muotoa käytettäessä video pakataan MKV-tiedostoon ja tallennetaan alkuperäisessä muodossa. Tästä johtuen MKV-tiedostojen tallentaminen voi olla monta kertaa nopeampaa kuin ASF-tiedostojen tallentaminen. MKV-tiedostot eivät kuitenkaan tue vesileimoja tai suoratoistoa eikä niitä voida toistaa tai todentaa Mirasys Media Player -ohjelman avulla. MKV-tiedostot sisältävät materiaaliin liittyvät laitenimet ja aikaleimat. KUVAN, ÄÄNEN JA TEKSTIDATAN TOISTAMINEN Kuva-, ääni- ja tekstidataleikkeet tallennetaan oletusarvoisesti ASF-muodossa. ASF-leikkeet voidaan toistaa Mirasys Media Player- tai Windows Media Player -ohjelmalla. Jos medialeikkeet on tallennettu AVI- tai Matroska-muodossa, tarvitset erillisen videosoittimen tarkastellaksesi leikkeitä. Lisätietoja on kohdassa AVIja Matroska-tiedostot. MIRASYS MEDIA PLAYER -OHJELMAN KÄYTTÖ Voit toistaa Mirasys Workstation -ohjelmasta tallennettuja video-, audio- ja tekstidataleikkeitä (medialeikkeitä) Mirasys Media Player -ohjelmalla. Lisäksi ohjelma todentaa medialeikkeiden aitouden (autentikointi). Jos video-, äänitai tekstinäytteitä on muutettu, ohjelma osoittaa, ettei leike ole ole aito. Ohjelma tallennetaan automaattisesti samaan kansioon kuin medialeike. JÄRJESTELMÄVAATIMUKSET Mirasys Media Player -ohjelman käyttö vaatii järjestelmältä seuraavaa: Windows XP, Vista tai Windows 7 -käyttöjärjestelmä DirectX 9.0c tai uudempi versio Microsoft.NET Framework 3.5 MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 23

24 Microsoft DirectX for Managed Code 16- tai 32-bittiset värit Äänikortti audion toistamiseen Medialeikkeen toistaminen CD:ltä tai DVD:ltä: Aseta CD- tai DVD-levy CD/DVD-asemaan. Ohjelma käynnistyy automaattisesti ja alkaa toistaa leikettä. Mirasys Media Player -ohjelman käynnistäminen kiintolevyltä tai CD:ltä. Kaksoisnapsauta tiedostoa MediaPlayer.exe. Medialeikkeen toistaminen kiintolevyltä: Napsauta Mirasys Media Playerin valikkopalkista kohtaa Tiedosto ja sitten Avaa. Valitse WMV-tiedosto, jonka haluat toistaa ja napsauta Open. Ohjelma alkaa toistaa medialeikettä. Synkronoitu medialeike kahdelta kameralta. A. Napsauta Tiedosto ja sitten Avaa toistaaksesi eri medialeikkeen B. Vihreä ympyrä ja teksti "Authentic" osoittavat, että tämä leike on aito. C. Toistopainikkeet, tietoa äänikanavasta D. Toiston säädin E. Mykistä F. Äänenvoimakkuus MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 24

25 On tärkeää huomioida, että mikäli leike sisältää aineistoa useammalta kuin yhdeltä video- tai audiokanavalta, Windows Media Player toistaa aineiston vain yhdestä video- ja audiokanavasta. Tekstidataa sisältäviä leikkeitä ei voida toistaa Windows Media Player -ohjelmalla. Jos leike sisältää useampia kanavia synkronoitua videokuvaa tai jos se sisältää tekstidataa, käytä sen toistamiseen Mirasys Media Player -ohjelmaa. Järjestelmästä siirretyt leikkeet voidaan toistaan Windows Media Player -ohjelman versiolla 7 tai uudemmalla versiolla. Medialeikkeen toistaminen Windows Media Player -ohjelmalla: Napsauta medialeiketiedostoa (WMV-tiedosto) hiiren kakkospainikkeella, valitse Avaa ohjelmassa (Open With) ja sitten Windows Media Player. Ohjelma alkaa toistaa medialeikettä. WINDOWS MEDIA PLAYER -OHJELMAN KÄYTTÖ Voit toistaa ASF-medialeikkeitä Window Media Player -ohjelmalla. On tärkeää huomata, että Windows Media Player ei voi vahvistaa tietojen aitoutta. Sillä ei myöskään voida toistaa leikkeitä tallennetuilla tekstidatakanaville. AVI- JA MATROSKA-TIEDOSTOT AVI- ja Matroska-muotoisten medialeikkeiden toistaminen vaatii erillisen soittimen, kuten VLC tai MPlayer. Lisätietoja MPlayer-soittimesta löytyy osoitteesta: Lisätietoja VLC-soittimesta löytyy osoitteesta: TEKSTIDATAN TULOSTAMINEN Voit tulostaa reaaliaikaista tai tallennettua tekstidataa Workstation-ohjelmasta käsin, tai tulostaa tallennettuja tekstidataleikkeitä Mirasys Media Playerin kautta. MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 25

26 Reaaliaikaisen tekstidatan tulostaminen: 1. Avaa reaaliaikainen näkymä tekstikanavalta, jolta haluat tulostaa aineistoa. 2. Kanavan avauduttua napsauta laiteikkunaa hiiren kakkosnapilla. 3. Valitse Tulosta tekstidataa. 4. Tekstidata lähetetään oletustulostimeen. Tekstidatan tulostaminen toistotilasta: 1. Avaa toistonäkymä tekstikanavalta, jolta haluat tulostaa aineistoa. 2. Kanavan avauduttua etsi haluamasi kohta Liikehaun, Tekstihaun tai liukusäätimen avulla. 3. Napsauta laiteikkunaa hiiren kakkosnapilla. 4. Valitse Tulosta tekstidataa. 5. Tekstidata lähetetään oletustulostimeen. Tekstileikkeen tulostaminen Mirasys Media Playerista: 1. Avaa tekstileike Mirasys Media Playerissa (katso Mirasys Media Player -ohjelman käyttö). 2. Hae tulostettava kohta. 3. Napsauta Pause tai Stop pysäyttääksesi toiston. 4. Valitse File-valikosta Print. 5. Tekstidata lähetetään oletustulostimeen. HUOMAA: Tekstidata tulostetaan aina alkuperäisessä alkuperäisin muotoiluin. MIRASYS NVR 5.12 COPYRIGHT MIRASYS LTD SIVU 26
