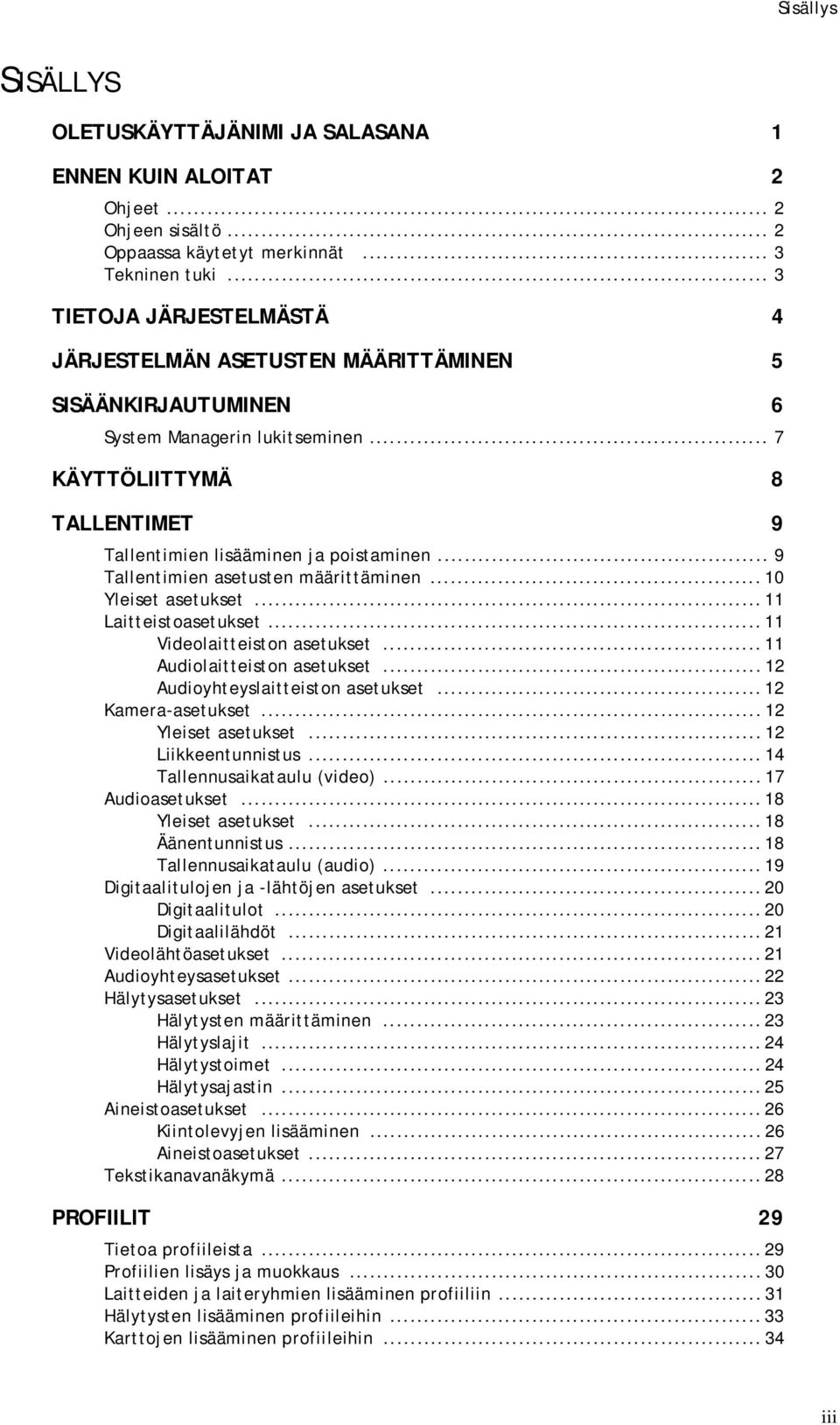

3 Sisällys SISÄLLYS OLETUSKÄYTTÄJÄNIMI JA SALASANA 1 ENNEN KUIN ALOITAT 2 Ohjeet... 2 Ohjeen sisältö... 2 Oppaassa käytetyt merkinnät... 3 Tekninen tuki... 3 TIETOJA JÄRJESTELMÄSTÄ 4 JÄRJESTELMÄN ASETUSTEN MÄÄRITTÄMINEN 5 SISÄÄNKIRJAUTUMINEN 6 System Managerin lukitseminen... 7 KÄYTTÖLIITTYMÄ 8 TALLENTIMET 9 Tallentimien lisääminen ja poistaminen... 9 Tallentimien asetusten määrittäminen Yleiset asetukset Laitteistoasetukset Videolaitteiston asetukset Audiolaitteiston asetukset Audioyhteyslaitteiston asetukset Kamera-asetukset Yleiset asetukset Liikkeentunnistus Tallennusaikataulu (video) Audioasetukset Yleiset asetukset Äänentunnistus Tallennusaikataulu (audio) Digitaalitulojen ja -lähtöjen asetukset Digitaalitulot Digitaalilähdöt Videolähtöasetukset Audioyhteysasetukset Hälytysasetukset Hälytysten määrittäminen Hälytyslajit Hälytystoimet Hälytysajastin Aineistoasetukset Kiintolevyjen lisääminen Aineistoasetukset Tekstikanavanäkymä PROFIILIT 29 Tietoa profiileista Profiilien lisäys ja muokkaus Laitteiden ja laiteryhmien lisääminen profiiliin Hälytysten lisääminen profiileihin Karttojen lisääminen profiileihin iii

4 Sisällys KÄYTTÄJÄT 35 Uusien käyttäjien lisääminen Käyttäjien seuranta Käyttäjätilin käyttöönotto tai poistaminen käytöstä JÄRJESTELMÄ 37 Sähköpostiasetukset Tallentimen osoitteen vaihtaminen Lokitiedostojen tallennus Asetusten varmuuskopiointi Asetusten palauttaminen SM-diagnostiikka Yleistä Lokitiedostot Tallentimien diagnostiikka Diagnostiikka Lokitiedostot Suorituskyky Tallennustiedot Lisenssit Ohjelmistovahti Ohjelmistovahdin asetukset Ohjelmistovahdin lokit IP-kameroiden asentaminen HAKEMISTO 45 iv

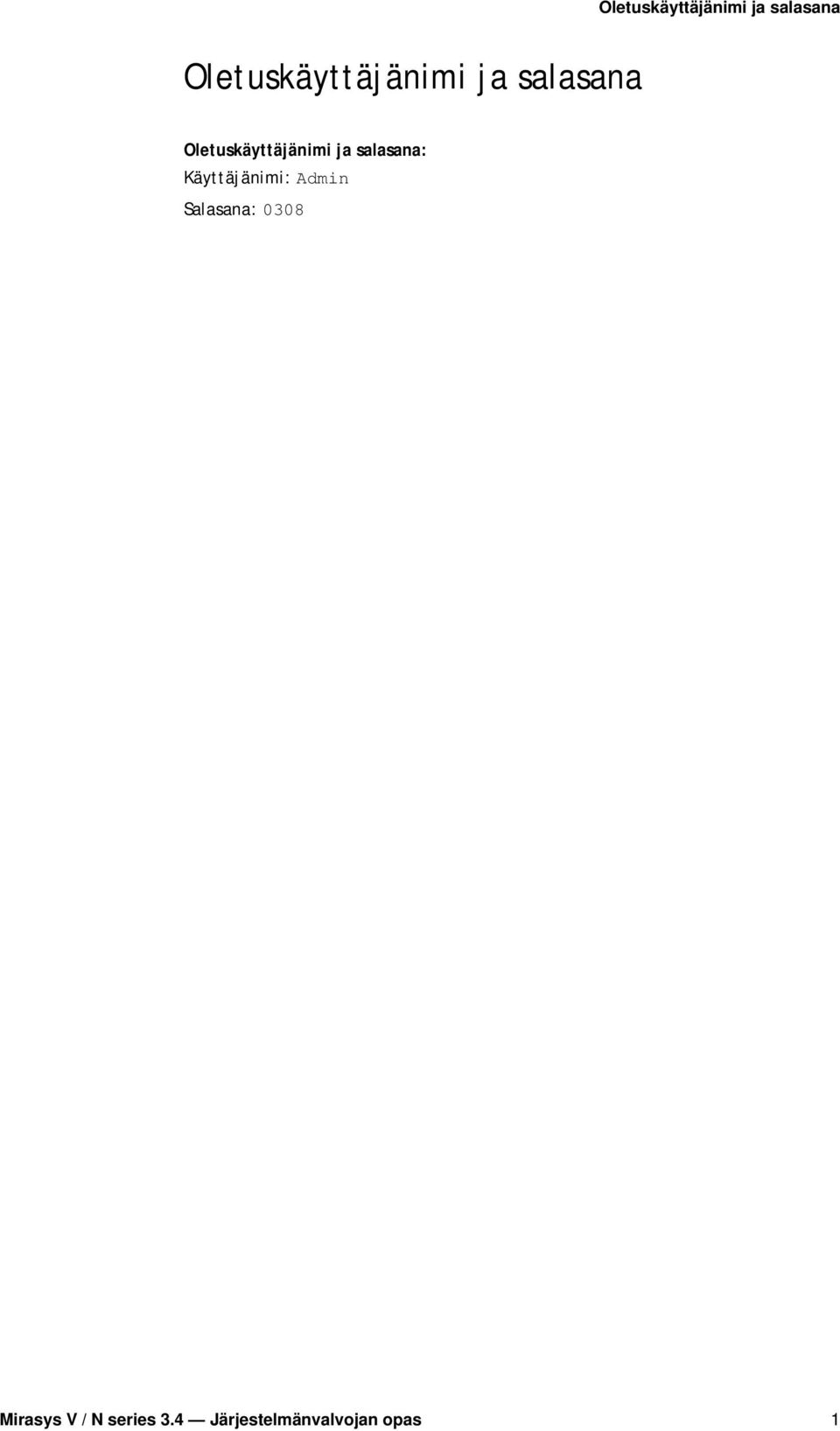

5 Oletuskäyttäjänimi ja salasana Oletuskäyttäjänimi ja salasana Oletuskäyttäjänimi ja salasana: Käyttäjänimi: Admin Salasana: 0308 Mirasys V / N series 3.4 Järjestelmänvalvojan opas 1

6 Ennen kuin aloitat Ennen kuin aloitat Mirasys V series ja Mirasys N series ovat hajautettuja Windows-pohjaisia videonhallintajärjestelmiä (DVMS) video- ja audiovalvontaan. Järjestelmiä voidaan käyttää reaaliaikaisen ja tallennetun kuva- ja äänimateriaalin tarkastelemiseen Mirasys V -sarjan DVR-tallentimelta (digitaalinen videotallennin) tai Mirasys N -sarjan NVR-tallentimelta (verkkotallennin) paikallisesti tai verkon yli. Jos ei toisin mainita, tässä oppaassa sana tallennin viittaa sekä DVR- että NVR-tallentimeen. System Manager -ohjelmaa käytetään järjestelmän määrittämiseen, käyttäjäprofiilien ja -tilien lisäämiseen sekä järjestelmän valvontaan. Seuraaviin kohtiin on suositeltavaa tutustua ennen ohjelman käytön aloittamista: Ohjeet" sivulla 2 Ohjeen sisältö" sivulla 2 Oppaassa käytetyt merkinnät" sivulla 3 Tekninen tuki" sivulla 3 Ohjeet Seuraavat ohjeet ovat käytettävissä: Asennusohje: Näyttää, kuinka tallentimet ja asiakasohjelmat asennetaan. Näyttää myös, kuinka järjestelmään lisätään laitteita, esimerkiksi IPkameroita, domekameroita ja videomatriiseja. Järjestelmänvalvojan opas: Opastaa, kuinka System Manager -ohjelmaa käytetään järjestelmän asetusten määrittämiseen. Käyttäjän opas: Opastaa, kuinka Workstation-ohjelmaa käytetään videoand audiovalvontaan. PDF-ohjeet ovat DVMS-asennuslevyllä. Voit käyttää Järjestelmänvalvojan opasta ja Käyttäjän opasta myös napsauttamalla kohtaa Ohje System Managerissa tai Workstationissa. Ohjeen sisältö Tämä opas on tarkoitettu niille, jotka määrittävät Mirasys V -sarjan tai N -sarjan kokoonpanoa tai asetuksia. Se neuvoo, kuinka järjestelmään lisätään tallentimia ja kuinka niiden asetuksia muutetaan, kuinka käyttäjätilejä ja -profiileja lisätään sekä kuinka järjestelmää valvotaan. Opas sisältää seuraavat osat: Tietoja järjestelmästä" sivulla 4 Järjestelmän asetusten määrittäminen" sivulla 5 Sisäänkirjautuminen" sivulla 6 Käyttöliittymä" sivulla 8 Tallentimet" sivulla 9 Profiilit" sivulla 29 Käyttäjät" sivulla 35 Järjestelmä" sivulla 37 Mirasys V / N series 3.4 Järjestelmänvalvojan opas 2

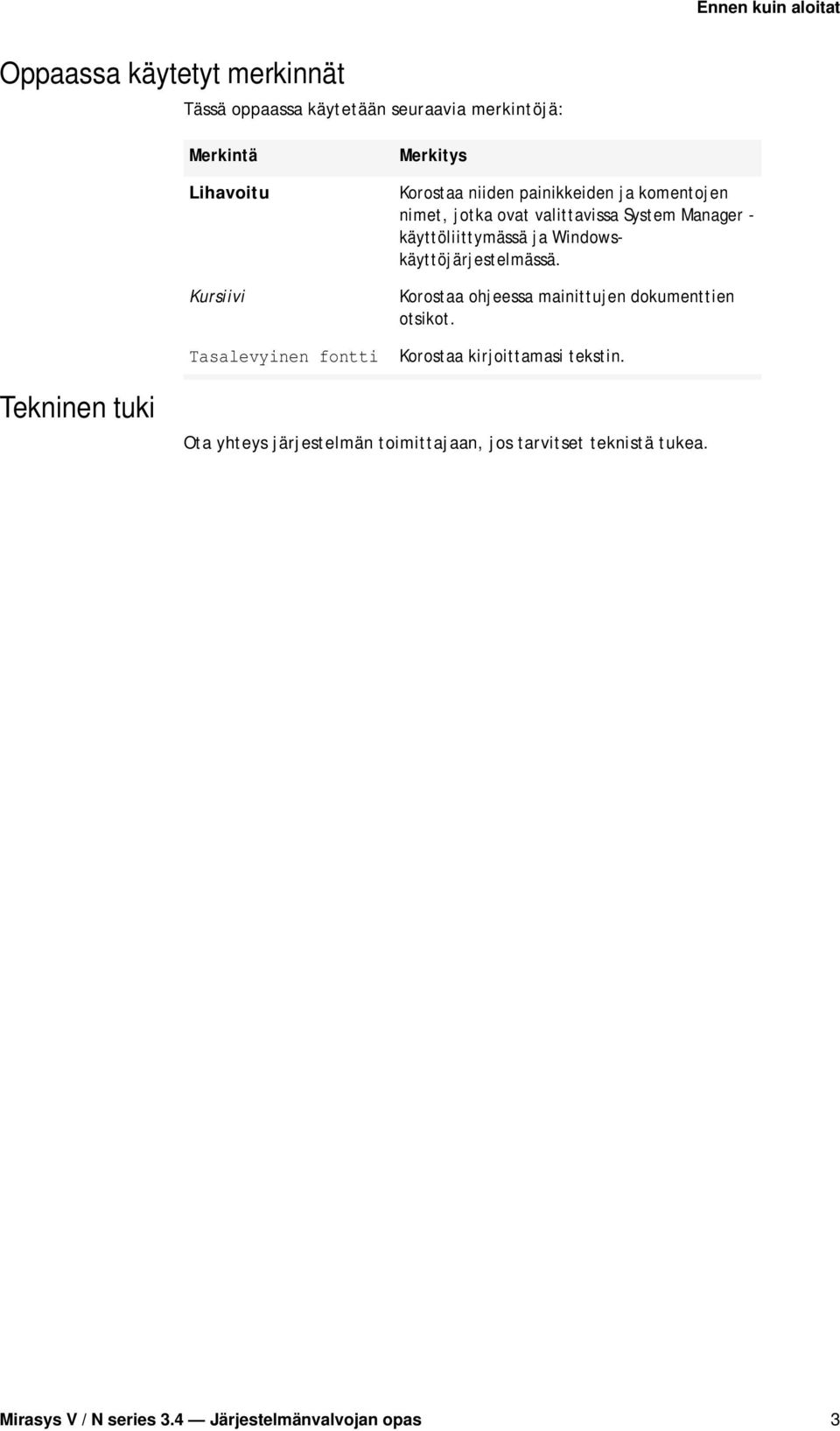

7 Ennen kuin aloitat Oppaassa käytetyt merkinnät Tässä oppaassa käytetään seuraavia merkintöjä: Merkintä Lihavoitu Kursiivi Tasalevyinen fontti Merkitys Korostaa niiden painikkeiden ja komentojen nimet, jotka ovat valittavissa System Manager - käyttöliittymässä ja Windowskäyttöjärjestelmässä. Korostaa ohjeessa mainittujen dokumenttien otsikot. Korostaa kirjoittamasi tekstin. Tekninen tuki Ota yhteys järjestelmän toimittajaan, jos tarvitset teknistä tukea. Mirasys V / N series 3.4 Järjestelmänvalvojan opas 3

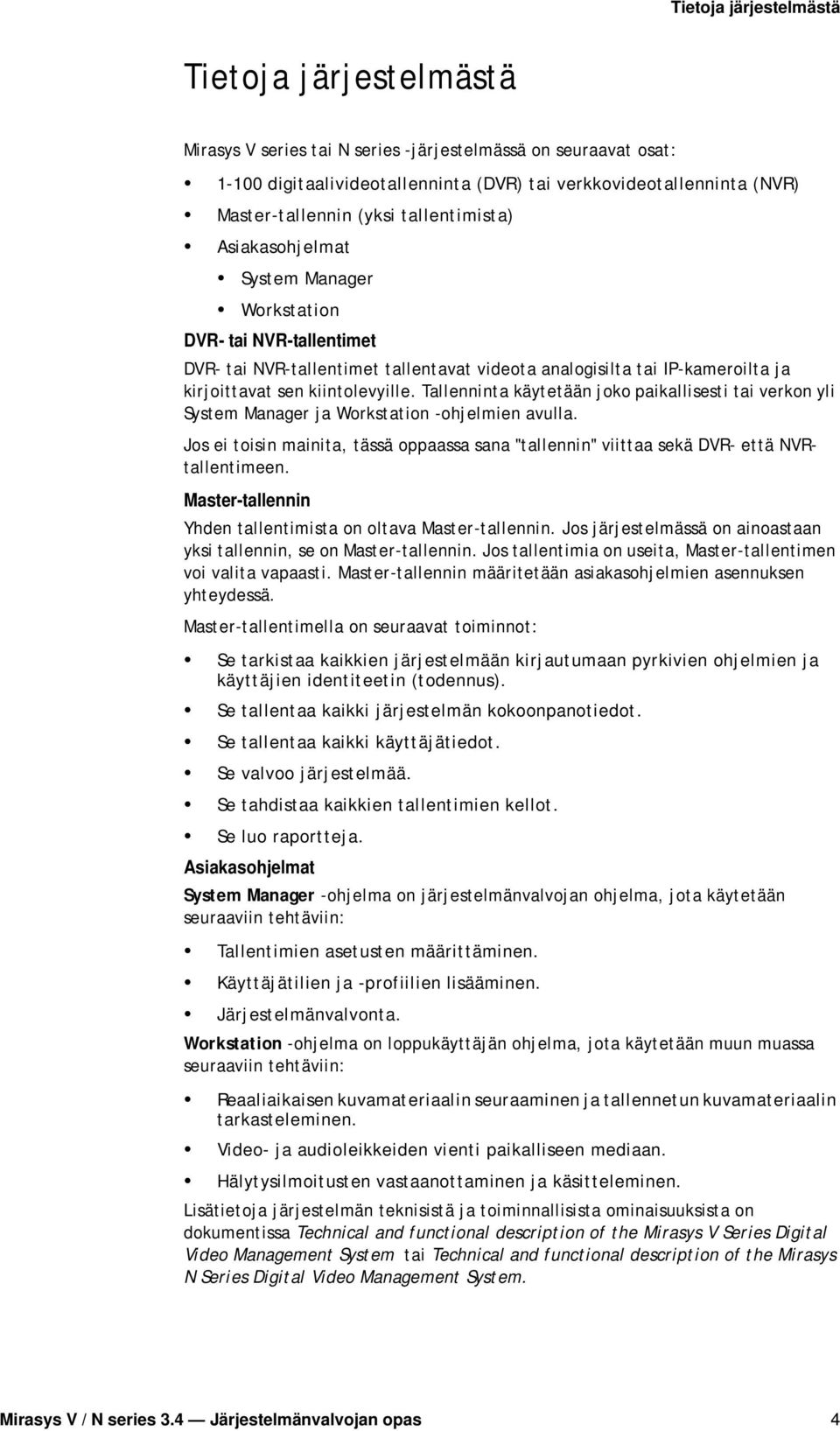

8 Tietoja järjestelmästä Tietoja järjestelmästä Mirasys V series tai N series -järjestelmässä on seuraavat osat: digitaalivideotallenninta (DVR) tai verkkovideotallenninta (NVR) Master-tallennin (yksi tallentimista) Asiakasohjelmat System Manager Workstation DVR- tai NVR-tallentimet DVR- tai NVR-tallentimet tallentavat videota analogisilta tai IP-kameroilta ja kirjoittavat sen kiintolevyille. Tallenninta käytetään joko paikallisesti tai verkon yli System Manager ja Workstation -ohjelmien avulla. Jos ei toisin mainita, tässä oppaassa sana "tallennin" viittaa sekä DVR- että NVRtallentimeen. Master-tallennin Yhden tallentimista on oltava Master-tallennin. Jos järjestelmässä on ainoastaan yksi tallennin, se on Master-tallennin. Jos tallentimia on useita, Master-tallentimen voi valita vapaasti. Master-tallennin määritetään asiakasohjelmien asennuksen yhteydessä. Master-tallentimella on seuraavat toiminnot: Se tarkistaa kaikkien järjestelmään kirjautumaan pyrkivien ohjelmien ja käyttäjien identiteetin (todennus). Se tallentaa kaikki järjestelmän kokoonpanotiedot. Se tallentaa kaikki käyttäjätiedot. Se valvoo järjestelmää. Se tahdistaa kaikkien tallentimien kellot. Se luo raportteja. Asiakasohjelmat System Manager -ohjelma on järjestelmänvalvojan ohjelma, jota käytetään seuraaviin tehtäviin: Tallentimien asetusten määrittäminen. Käyttäjätilien ja -profiilien lisääminen. Järjestelmänvalvonta. Workstation -ohjelma on loppukäyttäjän ohjelma, jota käytetään muun muassa seuraaviin tehtäviin: Reaaliaikaisen kuvamateriaalin seuraaminen ja tallennetun kuvamateriaalin tarkasteleminen. Video- ja audioleikkeiden vienti paikalliseen mediaan. Hälytysilmoitusten vastaanottaminen ja käsitteleminen. Lisätietoja järjestelmän teknisistä ja toiminnallisista ominaisuuksista on dokumentissa Technical and functional description of the Mirasys V Series Digital Video Management System tai Technical and functional description of the Mirasys N Series Digital Video Management System. Mirasys V / N series 3.4 Järjestelmänvalvojan opas 4

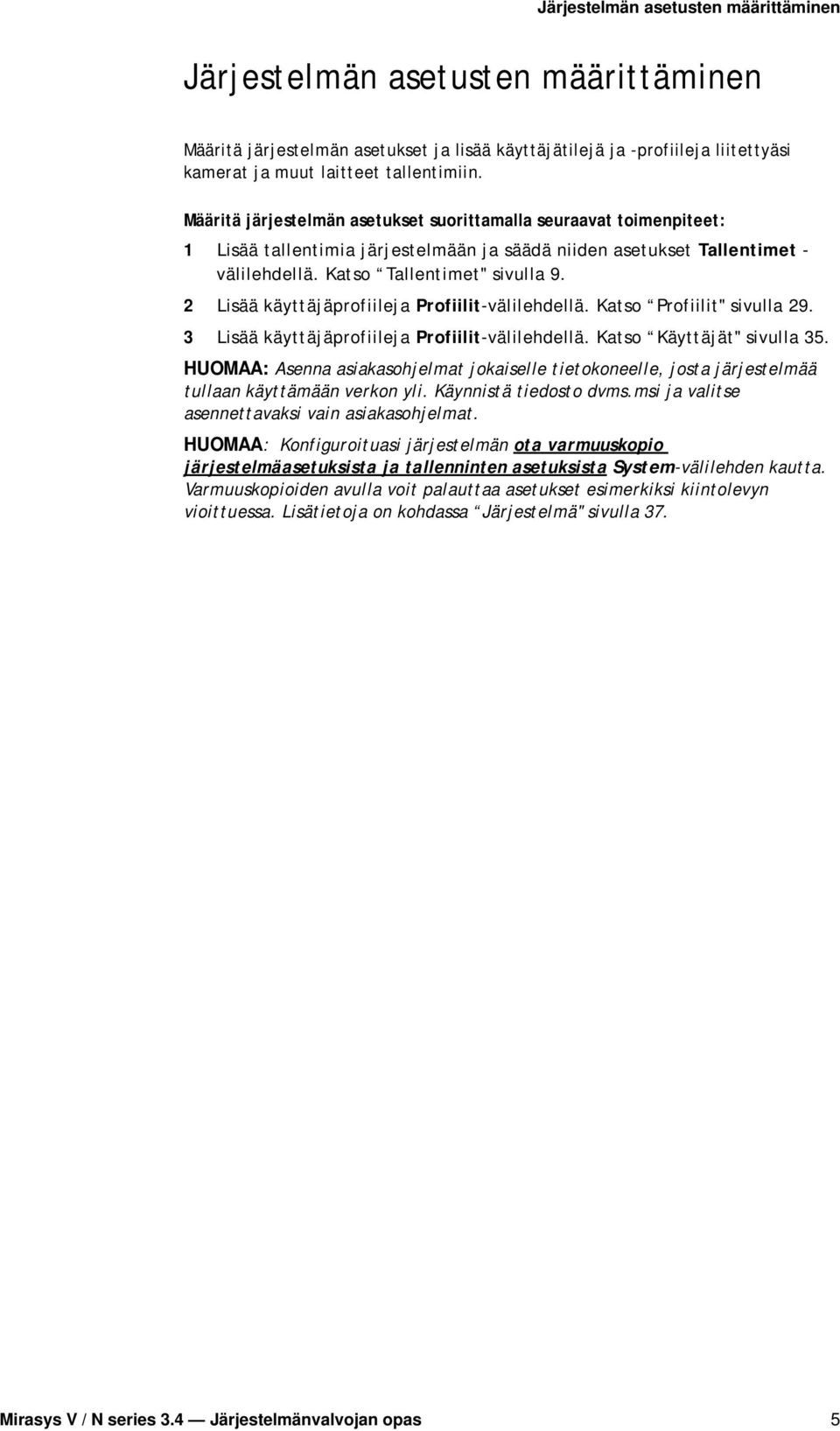

9 Järjestelmän asetusten määrittäminen Järjestelmän asetusten määrittäminen Määritä järjestelmän asetukset ja lisää käyttäjätilejä ja -profiileja liitettyäsi kamerat ja muut laitteet tallentimiin. Määritä järjestelmän asetukset suorittamalla seuraavat toimenpiteet: 1 Lisää tallentimia järjestelmään ja säädä niiden asetukset Tallentimet - välilehdellä. Katso Tallentimet" sivulla 9. 2 Lisää käyttäjäprofiileja Profiilit-välilehdellä. Katso Profiilit" sivulla Lisää käyttäjäprofiileja Profiilit-välilehdellä. Katso Käyttäjät" sivulla 35. HUOMAA: Asenna asiakasohjelmat jokaiselle tietokoneelle, josta järjestelmää tullaan käyttämään verkon yli. Käynnistä tiedosto dvms.msi ja valitse asennettavaksi vain asiakasohjelmat. HUOMAA: Konfiguroituasi järjestelmän ota varmuuskopio järjestelmäasetuksista ja tallenninten asetuksista System-välilehden kautta. Varmuuskopioiden avulla voit palauttaa asetukset esimerkiksi kiintolevyn vioittuessa. Lisätietoja on kohdassa Järjestelmä" sivulla 37. Mirasys V / N series 3.4 Järjestelmänvalvojan opas 5

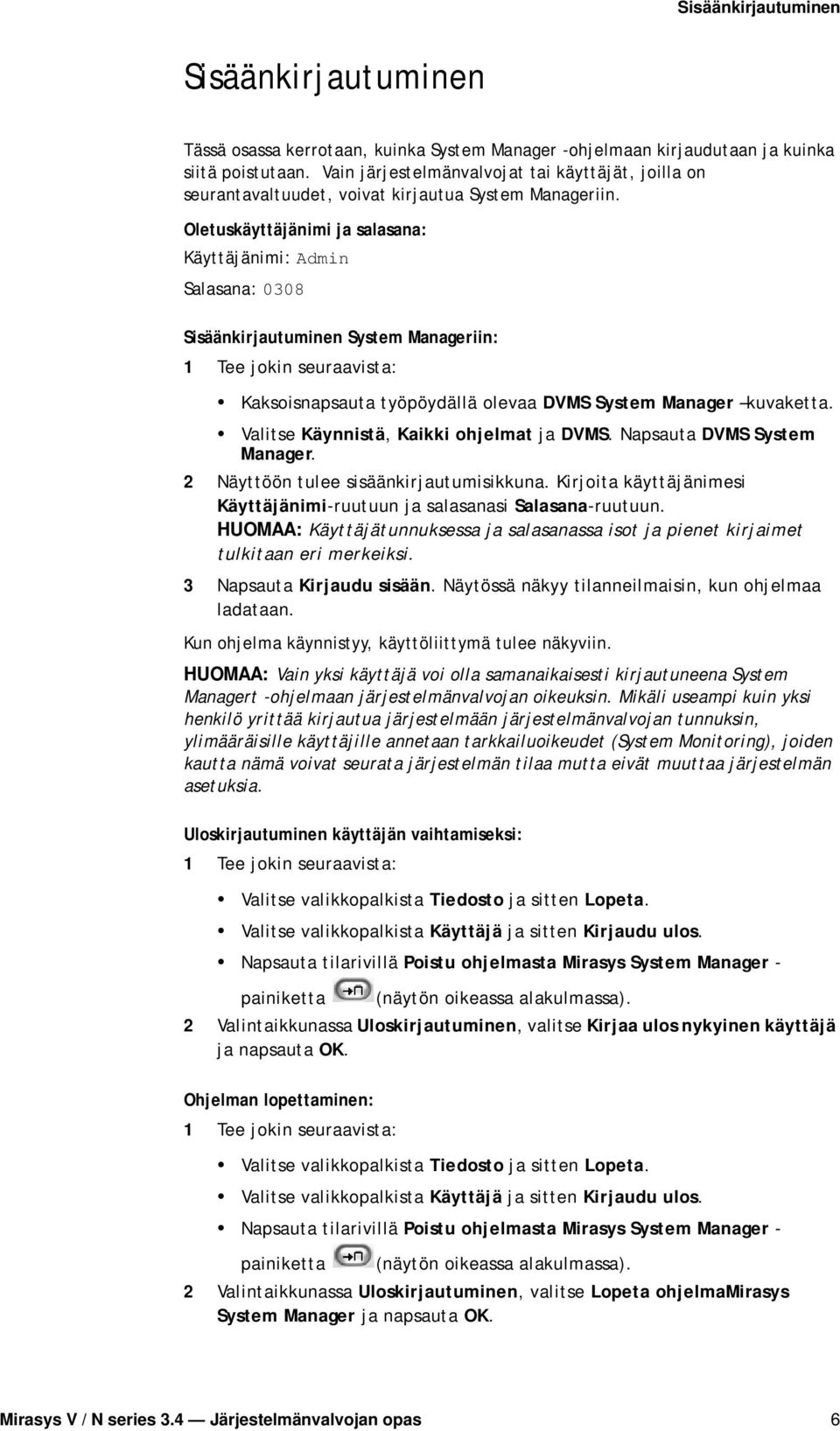

10 Sisäänkirjautuminen Sisäänkirjautuminen Tässä osassa kerrotaan, kuinka System Manager -ohjelmaan kirjaudutaan ja kuinka siitä poistutaan. Vain järjestelmänvalvojat tai käyttäjät, joilla on seurantavaltuudet, voivat kirjautua System Manageriin. Oletuskäyttäjänimi ja salasana: Käyttäjänimi: Admin Salasana: 0308 Sisäänkirjautuminen System Manageriin: 1 Tee jokin seuraavista: Kaksoisnapsauta työpöydällä olevaa DVMS System Manager kuvaketta. Valitse Käynnistä, Kaikki ohjelmat ja DVMS. Napsauta DVMS System Manager. 2 Näyttöön tulee sisäänkirjautumisikkuna. Kirjoita käyttäjänimesi Käyttäjänimi-ruutuun ja salasanasi Salasana-ruutuun. HUOMAA: Käyttäjätunnuksessa ja salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. 3 Napsauta Kirjaudu sisään. Näytössä näkyy tilanneilmaisin, kun ohjelmaa ladataan. Kun ohjelma käynnistyy, käyttöliittymä tulee näkyviin. HUOMAA: Vain yksi käyttäjä voi olla samanaikaisesti kirjautuneena System Managert -ohjelmaan järjestelmänvalvojan oikeuksin. Mikäli useampi kuin yksi henkilö yrittää kirjautua järjestelmään järjestelmänvalvojan tunnuksin, ylimääräisille käyttäjille annetaan tarkkailuoikeudet (System Monitoring), joiden kautta nämä voivat seurata järjestelmän tilaa mutta eivät muuttaa järjestelmän asetuksia. Uloskirjautuminen käyttäjän vaihtamiseksi: 1 Tee jokin seuraavista: Valitse valikkopalkista Tiedosto ja sitten Lopeta. Valitse valikkopalkista Käyttäjä ja sitten Kirjaudu ulos. Napsauta tilarivillä Poistu ohjelmasta Mirasys System Manager - painiketta (näytön oikeassa alakulmassa). 2 Valintaikkunassa Uloskirjautuminen, valitse Kirjaa ulos nykyinen käyttäjä ja napsauta OK. Ohjelman lopettaminen: 1 Tee jokin seuraavista: Valitse valikkopalkista Tiedosto ja sitten Lopeta. Valitse valikkopalkista Käyttäjä ja sitten Kirjaudu ulos. Napsauta tilarivillä Poistu ohjelmasta Mirasys System Manager - painiketta (näytön oikeassa alakulmassa). 2 Valintaikkunassa Uloskirjautuminen, valitse Lopeta ohjelmamirasys System Manager ja napsauta OK. Mirasys V / N series 3.4 Järjestelmänvalvojan opas 6

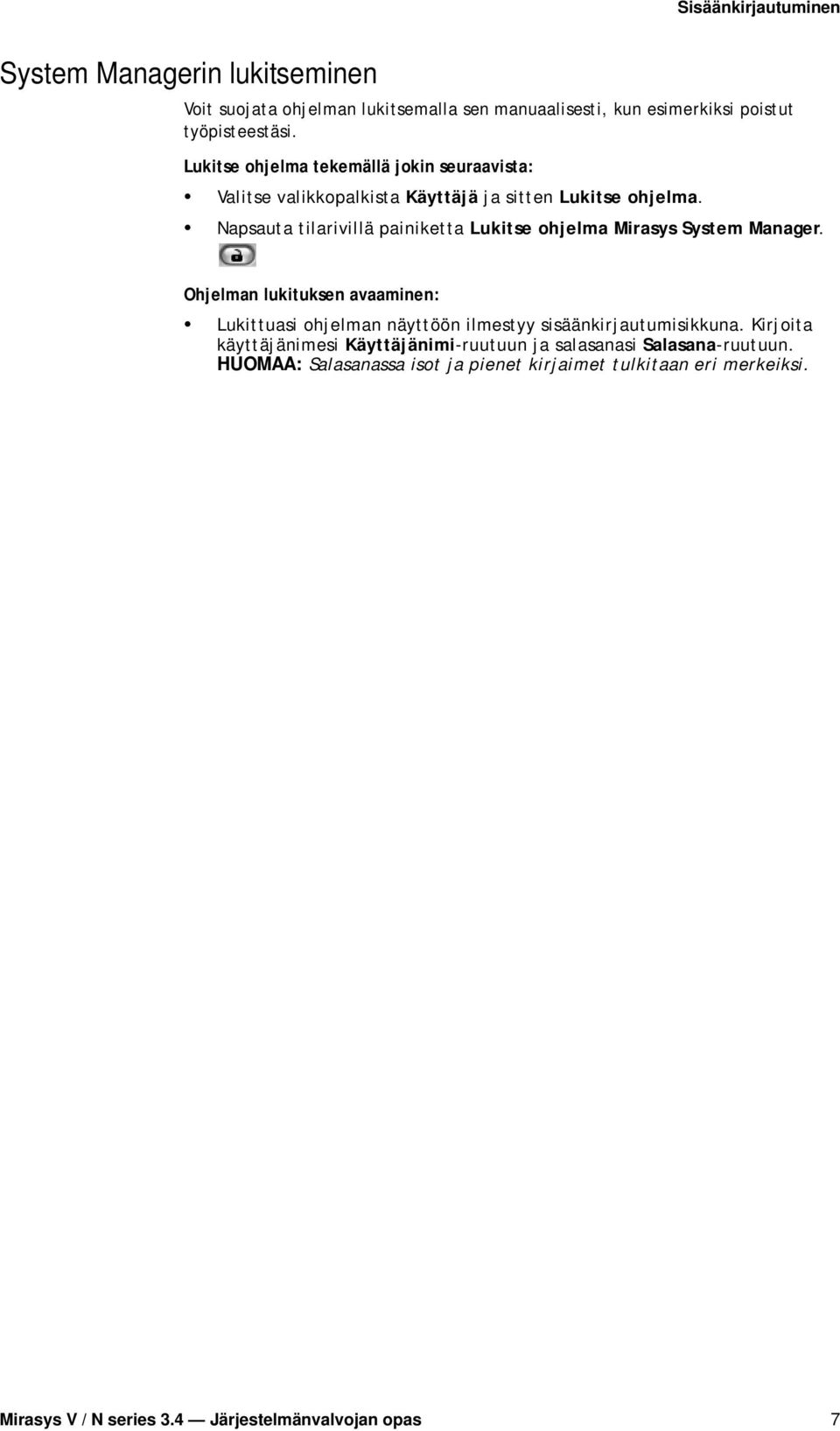

11 Sisäänkirjautuminen System Managerin lukitseminen Voit suojata ohjelman lukitsemalla sen manuaalisesti, kun esimerkiksi poistut työpisteestäsi. Lukitse ohjelma tekemällä jokin seuraavista: Valitse valikkopalkista Käyttäjä ja sitten Lukitse ohjelma. Napsauta tilarivillä painiketta Lukitse ohjelma Mirasys System Manager. Ohjelman lukituksen avaaminen: Lukittuasi ohjelman näyttöön ilmestyy sisäänkirjautumisikkuna. Kirjoita käyttäjänimesi Käyttäjänimi-ruutuun ja salasanasi Salasana-ruutuun. HUOMAA: Salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. Mirasys V / N series 3.4 Järjestelmänvalvojan opas 7

12 Käyttöliittymä Käyttöliittymä A B B E E C C System Managerin käyttöliittymässä on seuraavat osat: A. Otsikkorivi. Sisältää Pienennä, Suurenna ja Sulje-painikkeet. B. Valikkorivi. Napsauta Käyttäjä ja sitten Lukitse ohjelma lukitaksesi ohjelma tai napsauta Kirjaudu ulos kirjautuaksesi ulos ohjelmasta. Napsauta Ohje ja sitten Tietoja saadaksesi esille ohjelman version. Napsauta Ohje ja sitten Ohjeet käyttääksesi online-ohjetta. C. Työalue. Asetusvalintaikkunat näkyvät tällä alueella. D. Tilarivi. Näyttää päivämäärän ja ajan. Sisältää myös painikkeet online-oppaan esiintuomiseksi, ohjelman lukitsemiseksi ja ohjelmasta uloskirjautumiseksi. E. Navigointiruutu. Sisältää seuraavat välilehdet: Järjestelmä, Tallentimet, Profiilit ja Käyttäjät. Voit suorittaa seuraavat toiminnot välilehdillä: Varmuuskopioida järjestelmäasetukset ja asentaa uusia kameroita Systemvälilehdellä. Välilehti sisältää myös diagnostiikkatyökaluja, varmuuskopiointityökaluja ja lisenssitietoja. Lisää tallentimia järjestelmään ja säädä niiden asetukset Tallentimet - välilehdellä. Lisää ja muokkaa käyttäjäprofiileja Profiilit-välilehdellä. Lisää ja muokkaa käyttäjätilejä Käyttäjät-välilehdellä. D D Mirasys V / N series 3.4 Järjestelmänvalvojan opas 8

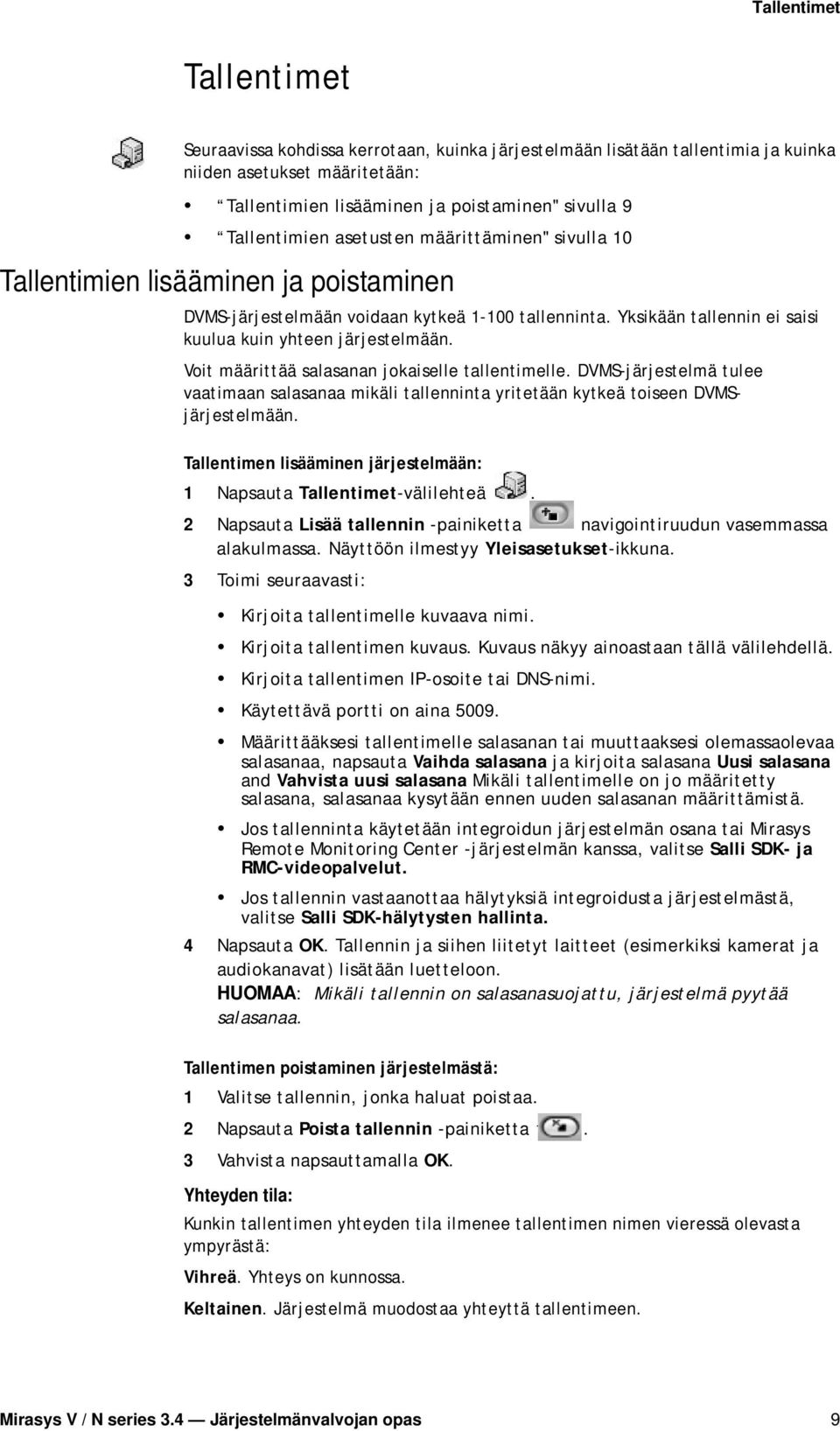

13 Tallentimet Tallentimet Seuraavissa kohdissa kerrotaan, kuinka järjestelmään lisätään tallentimia ja kuinka niiden asetukset määritetään: Tallentimien lisääminen ja poistaminen" sivulla 9 Tallentimien asetusten määrittäminen" sivulla 10 Tallentimien lisääminen ja poistaminen DVMS-järjestelmään voidaan kytkeä tallenninta. Yksikään tallennin ei saisi kuulua kuin yhteen järjestelmään. Voit määrittää salasanan jokaiselle tallentimelle. DVMS-järjestelmä tulee vaatimaan salasanaa mikäli tallenninta yritetään kytkeä toiseen DVMSjärjestelmään. Tallentimen lisääminen järjestelmään: 1 Napsauta Tallentimet-välilehteä. 2 Napsauta Lisää tallennin -painiketta navigointiruudun vasemmassa alakulmassa. Näyttöön ilmestyy Yleisasetukset-ikkuna. 3 Toimi seuraavasti: Kirjoita tallentimelle kuvaava nimi. Kirjoita tallentimen kuvaus. Kuvaus näkyy ainoastaan tällä välilehdellä. Kirjoita tallentimen IP-osoite tai DNS-nimi. Käytettävä portti on aina Määrittääksesi tallentimelle salasanan tai muuttaaksesi olemassaolevaa salasanaa, napsauta Vaihda salasana ja kirjoita salasana Uusi salasana and Vahvista uusi salasana Mikäli tallentimelle on jo määritetty salasana, salasanaa kysytään ennen uuden salasanan määrittämistä. Jos tallenninta käytetään integroidun järjestelmän osana tai Mirasys Remote Monitoring Center -järjestelmän kanssa, valitse Salli SDK- ja RMC-videopalvelut. Jos tallennin vastaanottaa hälytyksiä integroidusta järjestelmästä, valitse Salli SDK-hälytysten hallinta. 4 Napsauta OK. Tallennin ja siihen liitetyt laitteet (esimerkiksi kamerat ja audiokanavat) lisätään luetteloon. HUOMAA: Mikäli tallennin on salasanasuojattu, järjestelmä pyytää salasanaa. Tallentimen poistaminen järjestelmästä: 1 Valitse tallennin, jonka haluat poistaa. 2 Napsauta Poista tallennin -painiketta. 3 Vahvista napsauttamalla OK. Yhteyden tila: Kunkin tallentimen yhteyden tila ilmenee tallentimen nimen vieressä olevasta ympyrästä: Vihreä. Yhteys on kunnossa. Keltainen. Järjestelmä muodostaa yhteyttä tallentimeen. Mirasys V / N series 3.4 Järjestelmänvalvojan opas 9

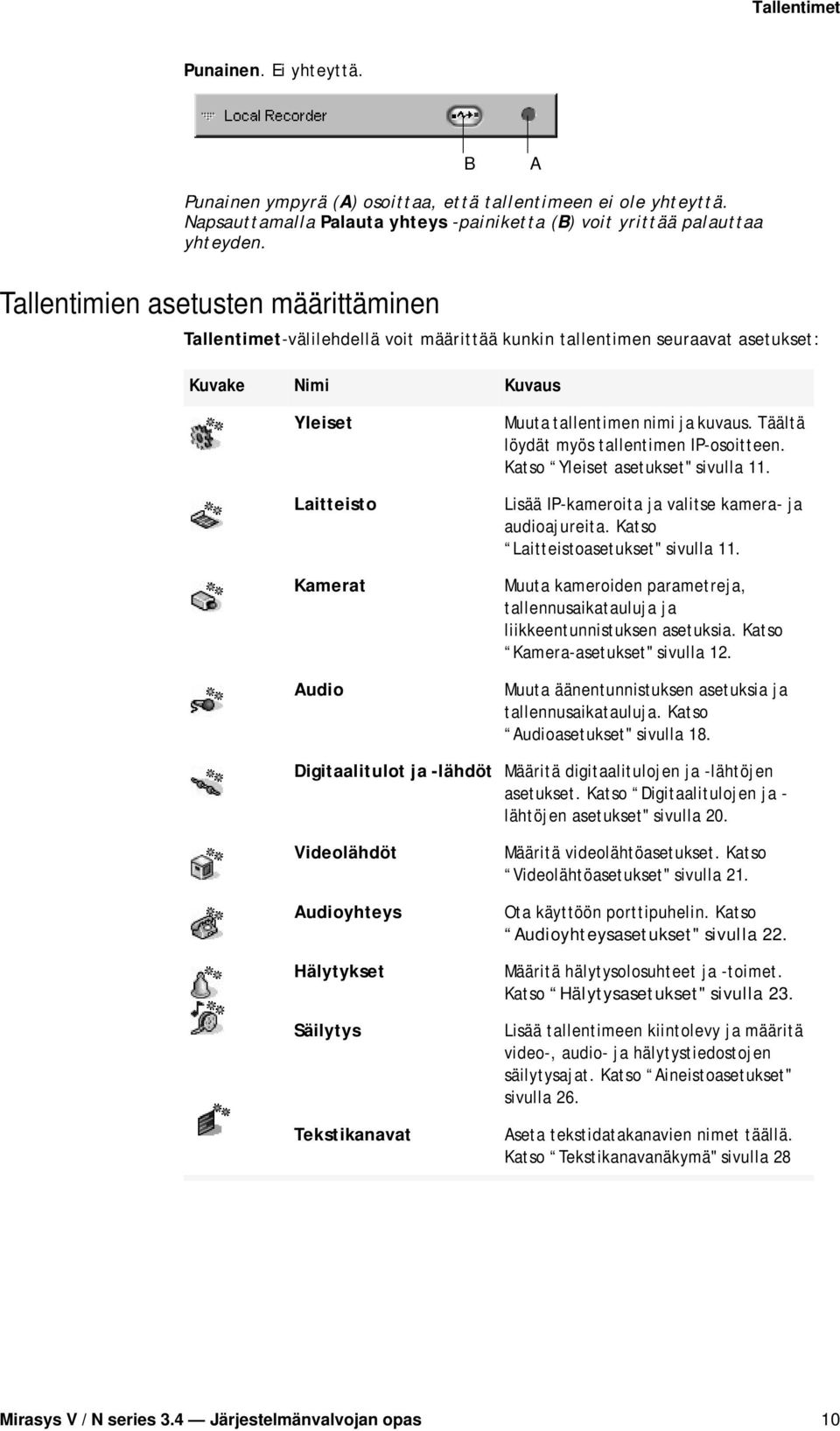

14 Tallentimet Punainen. Ei yhteyttä. B A Punainen ympyrä (A) osoittaa, että tallentimeen ei ole yhteyttä. Napsauttamalla Palauta yhteys -painiketta (B) voit yrittää palauttaa yhteyden. Tallentimien asetusten määrittäminen Tallentimet-välilehdellä voit määrittää kunkin tallentimen seuraavat asetukset: Kuvake Nimi Kuvaus Yleiset Laitteisto Kamerat Audio Muuta tallentimen nimi ja kuvaus. Täältä löydät myös tallentimen IP-osoitteen. Katso Yleiset asetukset" sivulla 11. Lisää IP-kameroita ja valitse kamera- ja audioajureita. Katso Laitteistoasetukset" sivulla 11. Muuta kameroiden parametreja, tallennusaikatauluja ja liikkeentunnistuksen asetuksia. Katso Kamera-asetukset" sivulla 12. Muuta äänentunnistuksen asetuksia ja tallennusaikatauluja. Katso Audioasetukset" sivulla 18. Digitaalitulot ja -lähdöt Määritä digitaalitulojen ja -lähtöjen asetukset. Katso Digitaalitulojen ja - lähtöjen asetukset" sivulla 20. Videolähdöt Audioyhteys Hälytykset Säilytys Tekstikanavat Määritä videolähtöasetukset. Katso Videolähtöasetukset" sivulla 21. Ota käyttöön porttipuhelin. Katso Audioyhteysasetukset" sivulla 22. Määritä hälytysolosuhteet ja -toimet. Katso Hälytysasetukset" sivulla 23. Lisää tallentimeen kiintolevy ja määritä video-, audio- ja hälytystiedostojen säilytysajat. Katso Aineistoasetukset" sivulla 26. Aseta tekstidatakanavien nimet täällä. Katso Tekstikanavanäkymä" sivulla 28 Mirasys V / N series 3.4 Järjestelmänvalvojan opas 10

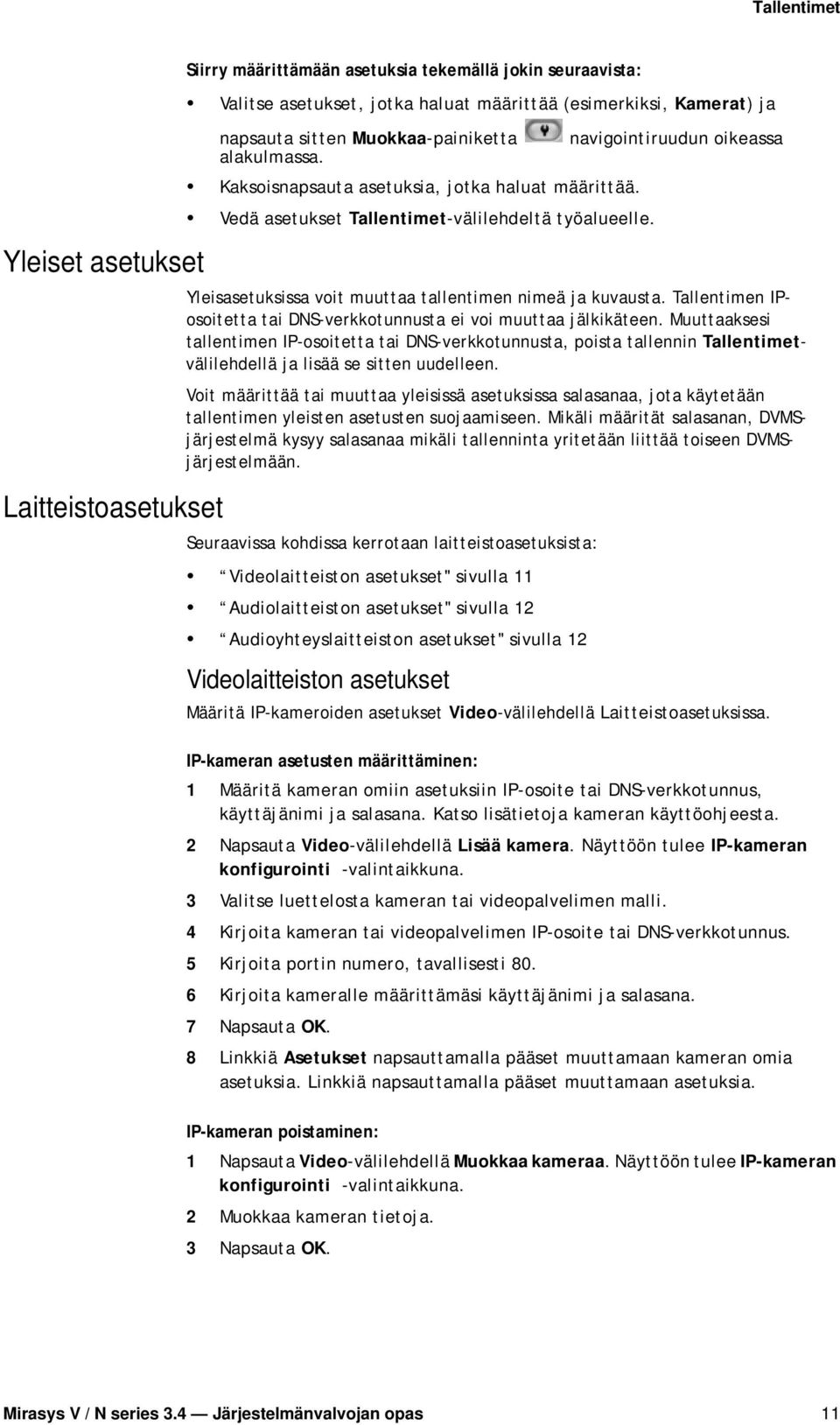

15 Tallentimet Yleiset asetukset Laitteistoasetukset Siirry määrittämään asetuksia tekemällä jokin seuraavista: Valitse asetukset, jotka haluat määrittää (esimerkiksi, Kamerat) ja napsauta sitten Muokkaa-painiketta alakulmassa. Kaksoisnapsauta asetuksia, jotka haluat määrittää. Vedä asetukset Tallentimet-välilehdeltä työalueelle. navigointiruudun oikeassa Yleisasetuksissa voit muuttaa tallentimen nimeä ja kuvausta. Tallentimen IPosoitetta tai DNS-verkkotunnusta ei voi muuttaa jälkikäteen. Muuttaaksesi tallentimen IP-osoitetta tai DNS-verkkotunnusta, poista tallennin Tallentimetvälilehdellä ja lisää se sitten uudelleen. Voit määrittää tai muuttaa yleisissä asetuksissa salasanaa, jota käytetään tallentimen yleisten asetusten suojaamiseen. Mikäli määrität salasanan, DVMSjärjestelmä kysyy salasanaa mikäli tallenninta yritetään liittää toiseen DVMSjärjestelmään. Seuraavissa kohdissa kerrotaan laitteistoasetuksista: Videolaitteiston asetukset" sivulla 11 Audiolaitteiston asetukset" sivulla 12 Audioyhteyslaitteiston asetukset" sivulla 12 Videolaitteiston asetukset Määritä IP-kameroiden asetukset Video-välilehdellä Laitteistoasetuksissa. IP-kameran asetusten määrittäminen: 1 Määritä kameran omiin asetuksiin IP-osoite tai DNS-verkkotunnus, käyttäjänimi ja salasana. Katso lisätietoja kameran käyttöohjeesta. 2 Napsauta Video-välilehdellä Lisää kamera. Näyttöön tulee IP-kameran konfigurointi -valintaikkuna. 3 Valitse luettelosta kameran tai videopalvelimen malli. 4 Kirjoita kameran tai videopalvelimen IP-osoite tai DNS-verkkotunnus. 5 Kirjoita portin numero, tavallisesti Kirjoita kameralle määrittämäsi käyttäjänimi ja salasana. 7 Napsauta OK. 8 Linkkiä Asetukset napsauttamalla pääset muuttamaan kameran omia asetuksia. Linkkiä napsauttamalla pääset muuttamaan asetuksia. IP-kameran poistaminen: 1 Napsauta Video-välilehdellä Muokkaa kameraa. Näyttöön tulee IP-kameran konfigurointi -valintaikkuna. 2 Muokkaa kameran tietoja. 3 Napsauta OK. Mirasys V / N series 3.4 Järjestelmänvalvojan opas 11

16 Tallentimet Kamera-asetukset IP-kameran poistaminen: 1 Napsauta Video-välilehdellä Poista kamera. HUOMAA: Et voi poistaa IP-kameraa kameraa kameralistan keskeltä; IPkamerat pitää poistaa järjestelmästä samassa järjestyksessä kuin ne on lisätty. 2 Vahvista poistaminen napsauttamalla OK. 3 Kameralistan viimeinen kamera poistetaan tallentimelta. Audiolaitteiston asetukset Audiokanavien asetusten määrittäminen: 1 Napsauta Audio-välilehdellä Lisää. 2 Valitse kaappausajuri luettelosta. 3 Valitse jokin seuraavista vaihtoehdoista: Mono. Valitse, jos käytät kahta monofonista kanavaa. Stereo. Valitse, jos yhdistät kaksi monofonista kanavaa yhdeksi stereofoniseksi kanavaksi. 4 Napsauta OK. Audioyhteyslaitteiston asetukset Aseta Audioyhteys-välilehdellä tallentimen käyttämät kaappaus- ja toistolaitteet. Etätietokoneilla järjestelmä käyttää Windowsin oletuslaitteita. Audioyhteyskanavien asetusten määrittäminen: Valitse Audioyhteys-välilehdellä kaappausajuri audiosyöttölaitteelle ja sitten äänen toistamiseen käytettävä toistolaite. Katso myös Audioyhteysasetukset" sivulla 22. Seuraavissa kohdissa kerrotaan, kuinka kameroiden asetukset määritetään: Yleiset asetukset" sivulla 12 Liikkeentunnistus" sivulla 14 Tallennusaikataulu (video)" sivulla 17 Yleiset asetukset Yleiset asetukset -sivun yläosa sisältää kamera-asetuksien yhteenvedon. Voit muuttaa seuraavia asetuksia ikkunan alaosassa: Käytössä. Näyttää, onko kamera käytössä (vihreä valintamerkki) tai poissa käytöstä (punainen rasti). Nimi. Kameran nimi. Oletuksena kamerat nimetään Camera 1, Camera 2 ja niin edelleen. Oletusnimen voi muuttaa. Laatu. Kuvantallennuksen laatu (0 100 %). Resoluutio Kuvantallennuksen resoluutio (Normaali, Korkea, Maksimi). Kuvatahti. Tallennuksen kuvatahti kuvina sekunnissa (ips). Kamera-ajuri. Näyttää domekameroiden domekamera-ajurin. Kaappauskortin ajuri Kaappauskortin ajurin nimi. Valitse ajuri Laitteistoasetuksista. Katso Laitteistoasetukset" sivulla 11. Mirasys V / N series 3.4 Järjestelmänvalvojan opas 12

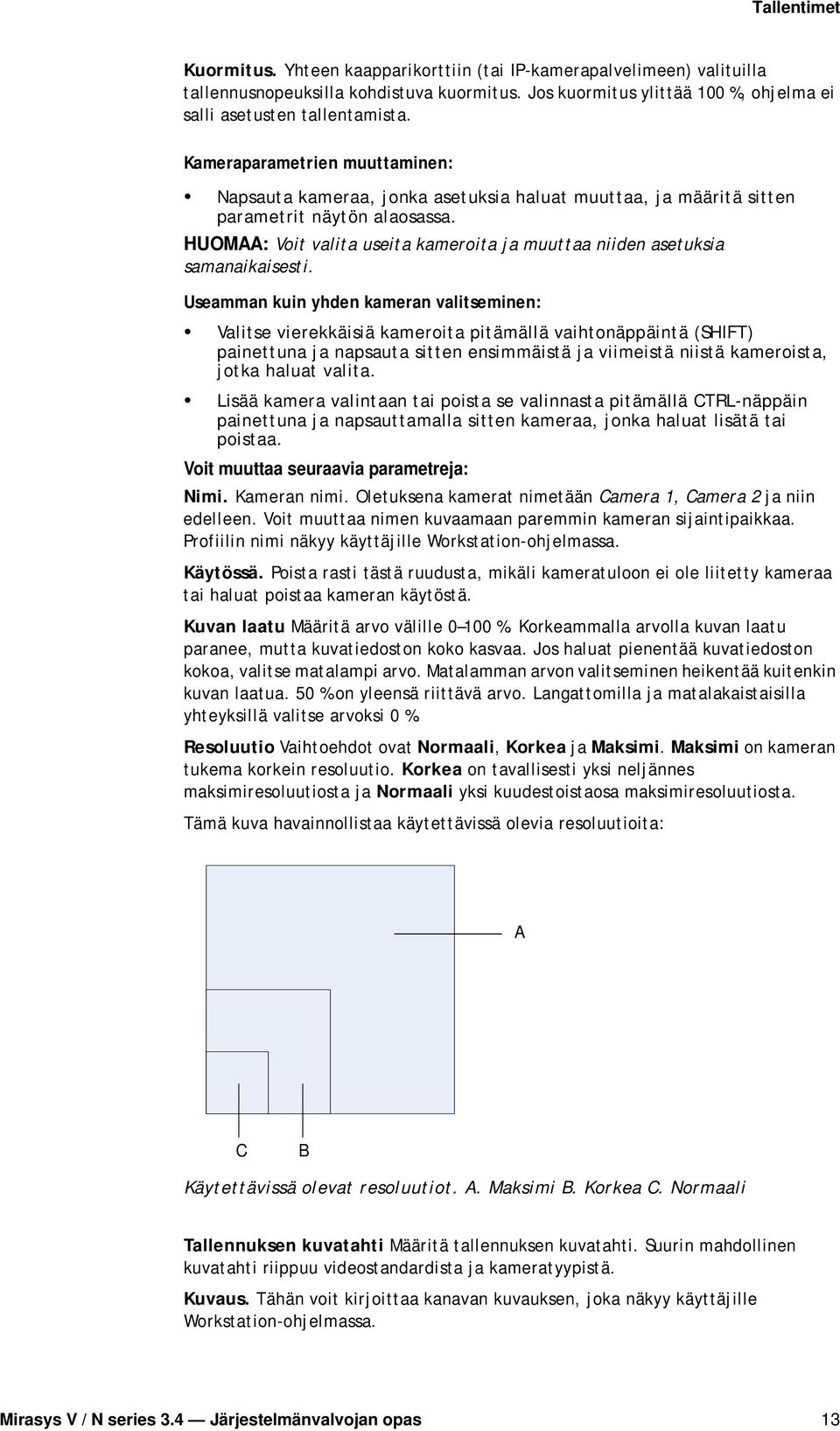

17 Tallentimet Kuormitus. Yhteen kaapparikorttiin (tai IP-kamerapalvelimeen) valituilla tallennusnopeuksilla kohdistuva kuormitus. Jos kuormitus ylittää 100 %, ohjelma ei salli asetusten tallentamista. Kameraparametrien muuttaminen: Napsauta kameraa, jonka asetuksia haluat muuttaa, ja määritä sitten parametrit näytön alaosassa. HUOMAA: Voit valita useita kameroita ja muuttaa niiden asetuksia samanaikaisesti. Useamman kuin yhden kameran valitseminen: Valitse vierekkäisiä kameroita pitämällä vaihtonäppäintä (SHIFT) painettuna ja napsauta sitten ensimmäistä ja viimeistä niistä kameroista, jotka haluat valita. Lisää kamera valintaan tai poista se valinnasta pitämällä CTRL-näppäin painettuna ja napsauttamalla sitten kameraa, jonka haluat lisätä tai poistaa. Voit muuttaa seuraavia parametreja: Nimi. Kameran nimi. Oletuksena kamerat nimetään Camera 1, Camera 2 ja niin edelleen. Voit muuttaa nimen kuvaamaan paremmin kameran sijaintipaikkaa. Profiilin nimi näkyy käyttäjille Workstation-ohjelmassa. Käytössä. Poista rasti tästä ruudusta, mikäli kameratuloon ei ole liitetty kameraa tai haluat poistaa kameran käytöstä. Kuvan laatu Määritä arvo välille %. Korkeammalla arvolla kuvan laatu paranee, mutta kuvatiedoston koko kasvaa. Jos haluat pienentää kuvatiedoston kokoa, valitse matalampi arvo. Matalamman arvon valitseminen heikentää kuitenkin kuvan laatua. 50 % on yleensä riittävä arvo. Langattomilla ja matalakaistaisilla yhteyksillä valitse arvoksi 0 %. Resoluutio Vaihtoehdot ovat Normaali, Korkea ja Maksimi. Maksimi on kameran tukema korkein resoluutio. Korkea on tavallisesti yksi neljännes maksimiresoluutiosta ja Normaali yksi kuudestoistaosa maksimiresoluutiosta. Tämä kuva havainnollistaa käytettävissä olevia resoluutioita: A C B Käytettävissä olevat resoluutiot. A. Maksimi B. Korkea C. Normaali Tallennuksen kuvatahti Määritä tallennuksen kuvatahti. Suurin mahdollinen kuvatahti riippuu videostandardista ja kameratyypistä. Kuvaus. Tähän voit kirjoittaa kanavan kuvauksen, joka näkyy käyttäjille Workstation-ohjelmassa. Mirasys V / N series 3.4 Järjestelmänvalvojan opas 13

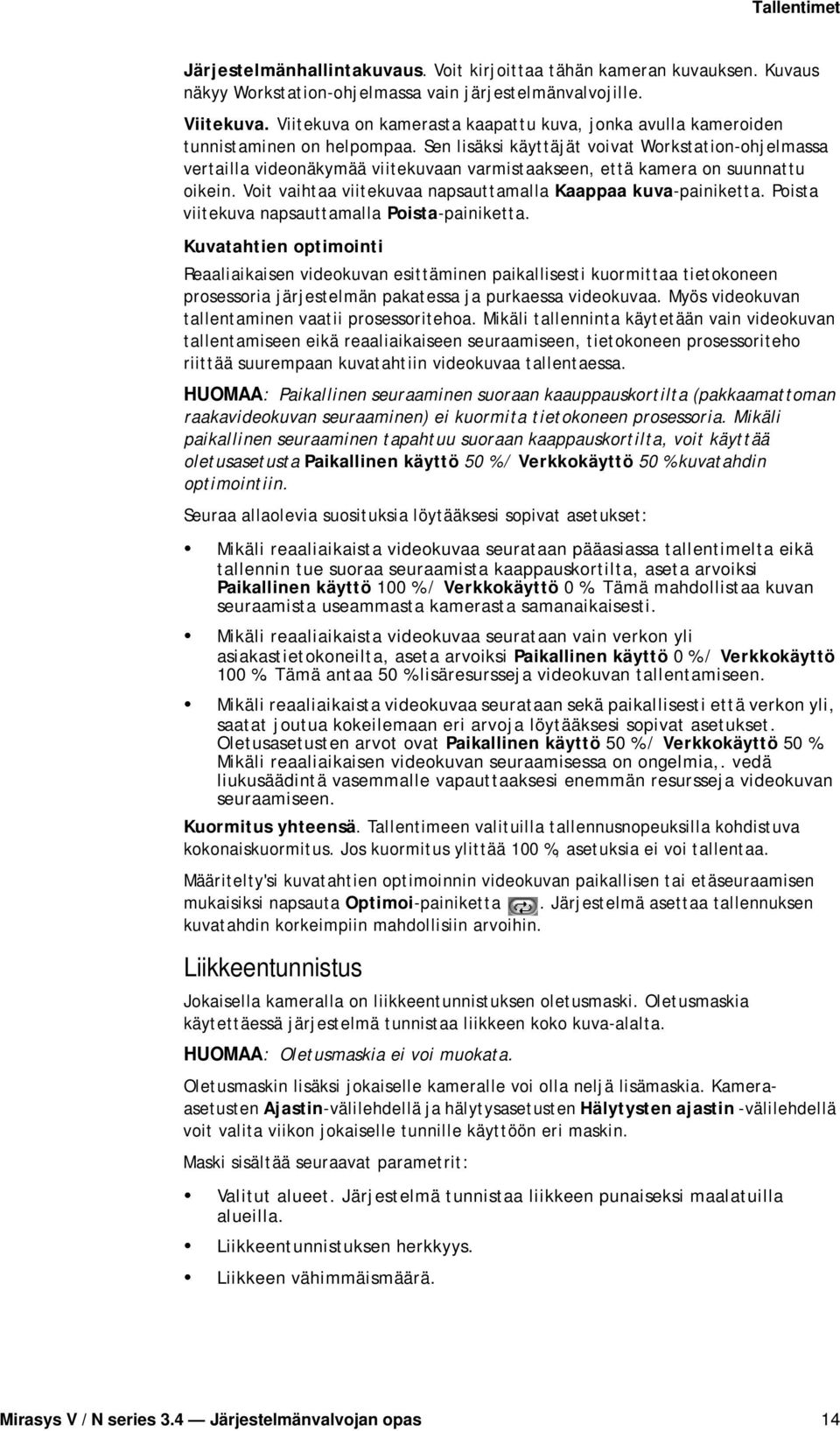

18 Tallentimet Järjestelmänhallintakuvaus. Voit kirjoittaa tähän kameran kuvauksen. Kuvaus näkyy Workstation-ohjelmassa vain järjestelmänvalvojille. Viitekuva. Viitekuva on kamerasta kaapattu kuva, jonka avulla kameroiden tunnistaminen on helpompaa. Sen lisäksi käyttäjät voivat Workstation-ohjelmassa vertailla videonäkymää viitekuvaan varmistaakseen, että kamera on suunnattu oikein. Voit vaihtaa viitekuvaa napsauttamalla Kaappaa kuva-painiketta. Poista viitekuva napsauttamalla Poista-painiketta. Kuvatahtien optimointi Reaaliaikaisen videokuvan esittäminen paikallisesti kuormittaa tietokoneen prosessoria järjestelmän pakatessa ja purkaessa videokuvaa. Myös videokuvan tallentaminen vaatii prosessoritehoa. Mikäli tallenninta käytetään vain videokuvan tallentamiseen eikä reaaliaikaiseen seuraamiseen, tietokoneen prosessoriteho riittää suurempaan kuvatahtiin videokuvaa tallentaessa. HUOMAA: Paikallinen seuraaminen suoraan kaauppauskortilta (pakkaamattoman raakavideokuvan seuraaminen) ei kuormita tietokoneen prosessoria. Mikäli paikallinen seuraaminen tapahtuu suoraan kaappauskortilta, voit käyttää oletusasetusta Paikallinen käyttö 50 % / Verkkokäyttö 50 % kuvatahdin optimointiin. Seuraa allaolevia suosituksia löytääksesi sopivat asetukset: Mikäli reaaliaikaista videokuvaa seurataan pääasiassa tallentimelta eikä tallennin tue suoraa seuraamista kaappauskortilta, aseta arvoiksi Paikallinen käyttö 100 % / Verkkokäyttö 0 %. Tämä mahdollistaa kuvan seuraamista useammasta kamerasta samanaikaisesti. Mikäli reaaliaikaista videokuvaa seurataan vain verkon yli asiakastietokoneilta, aseta arvoiksi Paikallinen käyttö 0 % / Verkkokäyttö 100 %. Tämä antaa 50 % lisäresursseja videokuvan tallentamiseen. Mikäli reaaliaikaista videokuvaa seurataan sekä paikallisesti että verkon yli, saatat joutua kokeilemaan eri arvoja löytääksesi sopivat asetukset. Oletusasetusten arvot ovat Paikallinen käyttö 50 % / Verkkokäyttö 50 %. Mikäli reaaliaikaisen videokuvan seuraamisessa on ongelmia,. vedä liukusäädintä vasemmalle vapauttaaksesi enemmän resursseja videokuvan seuraamiseen. Kuormitus yhteensä. Tallentimeen valituilla tallennusnopeuksilla kohdistuva kokonaiskuormitus. Jos kuormitus ylittää 100 %, asetuksia ei voi tallentaa. Määritelty'si kuvatahtien optimoinnin videokuvan paikallisen tai etäseuraamisen mukaisiksi napsauta Optimoi-painiketta. Järjestelmä asettaa tallennuksen kuvatahdin korkeimpiin mahdollisiin arvoihin. Liikkeentunnistus Jokaisella kameralla on liikkeentunnistuksen oletusmaski. Oletusmaskia käytettäessä järjestelmä tunnistaa liikkeen koko kuva-alalta. HUOMAA: Oletusmaskia ei voi muokata. Oletusmaskin lisäksi jokaiselle kameralle voi olla neljä lisämaskia. Kameraasetusten Ajastin-välilehdellä ja hälytysasetusten Hälytysten ajastin -välilehdellä voit valita viikon jokaiselle tunnille käyttöön eri maskin. Maski sisältää seuraavat parametrit: Valitut alueet. Järjestelmä tunnistaa liikkeen punaiseksi maalatuilla alueilla. Liikkeentunnistuksen herkkyys. Liikkeen vähimmäismäärä. Mirasys V / N series 3.4 Järjestelmänvalvojan opas 14
