1 Mirasys VMS Käyttäjän opas

2 SISÄLLYS Sisällys... 2 Ennen aloittamista... 3 Johdanto... 6 Sisäänkirjautuminen... 9 Käyttöliittymä Navigaattori Kamerat Videolähdöt Digitaalilähdöt Digitaalitulot Audio Tekstikanavat Toisto Aineistohaut Kuvatyökalut Median ja hälytysaineiston tallentaminen Hälytykset Karttatyökalu Arkistointi Ulkoisten laitteiden asetusten määrittäminen Liite A: Workstationin mukauttaminen Tekijänoikeudet MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 2

3 ENNEN ALOITTAMISTA OHJEET Tämä opas on tarkoitettu Workstation-ohjelman käyttäjille kuvatallenteiden seuraamiseen, tallennettujen tietojen hakemiseen, kuva- ja äänileikkeiden siirtämiseen ja hälytysten käsittelemiseen. Katso lisätietoja järjestelmän määrittämisestä Mirasys NVR -ylläpitäjän oppaasta ja Mirasys NVR -asennusohjeesta. PDF-ohjeet ovat DVMS-asennuslevyllä. TEKNINEN TUKI Ota yhteys järjestelmän toimittajaan, jos tarvitset teknistä tukea. UUTTA VERSIOSSA 6.1 Uudet ominaisuudet versiossa 6.1: Mirasys Spotter: Mirasys NVR 6.1 sisältää uuden asiakasohjelman tosiaikaisten ja tallennettujen videoiden toistoa sekä videon ja kuvien tallentamista varten. Mirasys Spotter tarjoaa helppokäyttöisen ja kevyen käyttöliittymän videoiden katselua varten. Spotterin käytettävyys on kokonaan uudistetun graafisen käyttöliittymän ansiosta omaa luokkaansa. Lisätietoja on Mirasys Spotter pikaoppaassa. UUTTA VERSIOSSA 5.12 Tässä ohjeessa käsitellyt uudet ominaisuudet: Kaksisuuntainen IP-audio: Järjestelmä tukee kaksisuuntaista audiokommunikaatiota IP-kameran mikrofonin (ja kaiuttimen) ja Workstationiin kytketyn mikrofonin välillä. Lisätietoja on kohdassa Kaksisuuntainen IP-audio. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 3

4 UUTTA VERSIOSSA 5.10 Tässä ohjeessa käsitellyt uudet ominaisuudet: Mediatallennin: Järjestelmässä on täysin uudistettu mediatallennin, joka nopeuttaa tietoja vientiä ja tukee AVI- ja Matroska-tiedostoja (MKV) ASF (WMV)-tiedostomuodon lisäksi. Lisätietoja on kohdassa Mediatiedostomuodot. Käsittelynopeus: Järjestelmä on optimoitu uusille Intel Core i3 ja i7 -suorittimille, lisäten laskentatehoa % verrattaessa edellisiin suorittimiin. Windows 7: Workstation on nyt yhteensopiva Microsoft Windows 7 -käyttöjärjestelmän 32- ja 64-bittisten versioiden kanssa. Huomaa: Mirasys NVR on yhteensopiva Windows XP :n ja Windows 7:n kanssa. On kuitenkin erittäin suositeltavaa, ettei Mirasys NVR -tallenninohjelmistoa asenneta koneelle, jonka käyttöjärjestelmänä on Windows Vista. NVR Pro -käyttäjien määrä: Mirasys NVR Pro tukee nykyään 5 yhtäaikaista käyttäjää. NVR Enterprise tukee yhä 20 samanaikaista käyttäjää. UUTTA VERSIOSSA 5.9 Tässä ohjeessa käsitellyt uudet ominaisuudet: Uudet kielet: Mirasys NVR -käyttöliittymä tukee nykyään venäjää ja thaita. UUTTA VERSIOSSA 5.4 Tässä ohjeessa käsitellyt uudet ominaisuudet: Vaihtoehtoiset Master-tallentimet: Kun järjestelmiä (useita Master-tallentimia) on määritetty System Manager, niitä voidaan käyttää Workstation valitsemalla Master-tallennin Järjestelmä-alasvetovalikosta. Lisätietoja on kohdassa Vaihtoehtoiset Master-tallentimet. Voit lisäksi valita käytettävän Master-tallentimen sisäänkirjautumisen yhteydessä. Lisätietoja on kohdassa Sisään- ja uloskirjautuminen. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 4

5 Yksityisyysmaskit: Järjestelmä tukee IP-kamerapohjaista yksityisyysmaskien käyttöä Axisin, IQEyen ja Sonyn kameroissa. Yksityisyysmaskit ovat kamerapohjaisia alueita joilta ei tallenneta tai esitetä kuvaa. Kuvadataa yksityisyysmaskin alueelta ei välitetä kameralta tallentimelle. Workstation-käyttäjät näkevät määritetyt yksityisyysmaskit yksivärisinä alueina reaaliaika- ja toistonäkymissä. Arkistohaut: Graafisen haun lisäksi käyttäjät voivat nyt hakea tietoa arkistoista liikehaulla ja tekstihaulla. USB-ohjainten tuki Järjestelmä tukee nyt kaikkia DirectX-pohjaisia USB-ohjaimia. Ohjaimia voidaan lisätä ja määrittää Workstation kautta. Lisätietoja on kohdassa Ulkoisten laitteiden asetusten määrittäminen. Intuitiivinen dome-ohjaus: Dome (PTZ) -kameran ohjaimet on suunniteltu uudelleen käytettävyyden parantamiseksi. Lisäksi jotkin uudemmat dome-kamerat tukevat ylimääräisiä ohjainmekanismeja. Lisätietoja on kohdassa Dome-kameroiden liikuttaminen. UUTTA VERSIOSSA 5.0 Tässä ohjeessa käsitellyt uudet ominaisuudet: LISENSSIAVAIMEN PÄIVITYS: Mirasys NVR 5.0:n lisenssiavain ei ole yhteensopiva aiempien Mirasys NVR (tai V/N) -versioiden kanssa. Kun päivität vanhan järjestelmän versioon Mirasys NVR 5.0, on tärkeää päivittää lisenssiavain versioon 5.0 ENNEN ohjelmistoversioon 5.0 päivittämistä. Mikäli asennat ohjelmiston ennen avaimen päivittämistä, kaikki tallenninkohtainen aineisto (mukaanlukien profiilit ja tallennettu video-, audio- ja tekstiaineisto) tuhoutuu. Katso Asennusohjeesta lisätietoja lisenssiavaimen päivittämisestä. Nimi: Mirasys V/N series on saanut uuden nimen. Mirasys V/N series on nyt Mirasys NVR Samalla käyttöliittymä on saanut uuden, vihreän ulkoasun. H.264-tuki: Mirasys NVR 5.0 tukee H.264-videopakkausta, jonka avulla H.264-pakkausta tukevat kamerat voivat lähettää kuvaa tallentimelle ja asiakasohjelmille tehokkaasti pakatussa tallennusformaatissa. Katso Mirasys NVR -järjestelmän ylläpitäjän ohjeesta lisätietoja H.264-pakkauksen käytöstä. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 5

6 JOHDANTO MIKÄ ON MIRASYS NVR OHJELMISTO? Mirasys NVR -ohjelmisto on hajautettu digitaalinen videonhallintajärjestelmä (VMS tai DVMS) video- ja audiovalvontasovelluksille. Ohjelmistoa voidaan käyttää reaaliaikaisen ja tallennetun video-, ääni- ja tekstimateriaalin tarkastelemiseen sekä dome (PTZ) -kameroiden, I/O-laitteiden ja IP-kameroiden ohjaamiseen. Järjestelmän avulla voidaan luoda paikallisista tai verkon yli toimivista etätallentimista koostuvia valvontaratkaisuja. Järjestelmissä voidaan käyttää samanaikaisesti sekä analogisia että digitaalisia kameroita. Yksittäiseen keskitettyyn järjestelmään voidaan liittää jopa 100 tallenninta. Mirasys NVR -ohjelmisto myydään erikseen osana Mirasys-videonhallintajärjestelmää, joka koostuu sekä ohjelmistosta että tallenninlaitteistosta. Ota yhteyttä Mirasys-jälleenmyyjääsi saadaksesi lisätietoja Mirasys-ohjelmistosta tai Mirasys N series ja V series laitteistoista. MITÄ JÄRJESTELMÄ SISÄLTÄÄ? Mirasys NVR -järjestelmä koostuu näistä komponenteista: videotallenninta (NVR, verkkovideotallennin) Master-tallennin (yksi tallentimista) Orja-tallennin tai -tallentimet (jos järjestelmä koostuu useista tallentimista) Asiakasohjelmat: System Manager Workstation WebClient (valinnainen) MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 6

7 TALLENTIMET DVR- tai NVR-tallentimet tallentavat videota analogisilta tai IP-kameroilta ja kirjoittavat sen kiintolevyille. Järjestelmää käytetään paikallisesti tai etäkäytöllä asiakasohjelmien avulla: System Manager, Workstation ja WebClient. System Manager käytetään järjestelmän hallintaan ja ohjaukseen ja Workstation ja WebClient käytetään järjestelmän operointiin, eli reaaliaikaisen ja tallennetun materiaalin tarkastelemiseen ja viemiseen. Niitä käytetään myös laitteiden, kuten PTZ-kameroiden ja I/O-laitteiden, operointiin. Jos samassa järjestelmässä on useampi tallennin, yksi tallennin toimii master-tallentimena ja muut ovat orja-tallentimia. Kaikki asiakassovellukset käyttävät master-tallenninta suoraan, ja asiakassovellusten ja orjatallentimien välinen liikenne siirretään master-tallentimen kautta. Näin loppukäyttäjä käyttää vain yhtä järjestelmän tallenninta suoraan. OMINAISUUDET Tämä ohjekirja käsittelee Workstation-sovelluksen toimintoja. Sovellus on tarkoitettu kameroiden ja muiden valvontalaitteiden käyttämiseen ja valvontamateriaalin katsomiseen ja viemiseen. Workstation-ohjelmassa sisältää nämä ominaisuudet: Reaaliaikainen ja tallennettu video ja ääni Voit katsella reaaliaikaista ja tallennettua videokuvaa ja kuunnella reaaliaikaista ja tallennettua ääntä yhdeltä tai useammalta tallentimelta. Tekstidata Tallentimet voivat tallentaa tekstidataa, joka tulee ulkoisista laitteista, esimerkiksi kassapäätteistä tai huoltamon polttoainemittareista. Voit seurata reaaliaikaista tekstidataa yhdessä videokuvan ja audion kanssa. Lisäksi voit etsiä tekstidataa määrittämällä erilaisia hakukriteereitä. Voit tulostaa reaaliaikaista tai tallennettua tekstidataa. Audioviestintä Kaksisuuntainen audio mahdollistaa keskustelun verkon yli. Tallentimeen liitetään mikrofoni ja kaiutin, ja ääni välitetään IP-verkossa. Dome-kameran ohjain Käännä, kallista ja zoomaa domekameroita ja aloita valmiiksi määriteltyjä dome-kamerakierroksia. Kartat Karttatyökalun avulla hahmotat kameroiden ja muiden laitteiden sijainnit selkeästi. Työkalun avulla voit avata laitteita nopeasti ja näppärästi, ja pystyt hahmottamaan niiden suunnat ja sijainnit selkeästi ja viiveettä. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 7

8 Hakutyökalut Etsi tallennettua kuvaa, ääntä ja tekstiä hakutyökalujen avulla. Voit siirtää kuvia esimerkiksi paikalliselle kiintolevylle tai USB-muistitikulle. Voit myös tulostaa yksittäisiä kuvia. Vie medialeikkeitä Tallenna video-, audio- tai tekstidataa Windows Media -tiedostoiksi. Tiedostot voi toistaa millä tahansa tietokoneella käyttäen Mirasys Media Player tai Windows Media Player -ohjelmaa. Arkistot Luo arkistoja, jotka sisältävät video-, audio- ja tekstidata-aineistoa niin monelta kanavalta kuin on tarpeen. Arkistoidut tiedostot on nopea siirtää katseltavaksi millä tahansa tietokoneella, jolle on asennettu Mirasys NVR Workstation -ohjelma. Videolähdöt Näytä kuvaa videomonitoreissa, valitse näytettävät kamerat ja ohjaa kamerakierroksia. Digitaaliset tulot ja lähdöt Hallitse erilaisia tallentimeen liitettyjä ulkoisia laitteita, kuten ovia ja portteja. Voit myös seurata ulkoisia laitteita digitaalitulojen kautta. Hälytykset Ota vastaan tallentimien lähettämiä hälytysilmoituksia sekä hälytyskuvia ja -ääntä. MIRASYS NVR OHJELMISTON LISENSSITYYPIT Mirasys NVR -ohjelmistolla on kolme peruslisenssityyppiä: NVR Pro Pienten yritysten ja kaupan alan tarpeisiin räätälöity yhden palvelimen valvontaratkaisuihin tarkoitettu lisenssi NVR Enterprise Useamman palvelimen ja käyttäjän ratkaisuihin suunniteltu lisenssi Mirasys Carbon Suuriin tai vaativiin ratkaisuihin suunniteltu lisenssi, joka sisältää perustoiminnallisuuksien lisäksi ylimääräisiä ominaisuuksia Osa lisensseistä ei sisällä kaikkia tässä oppaassa käsiteltyjä ominaisuuksia. Tietyt Carbon-lisenssin vaativat ominaisuudet (esimerkiksi kaksisuuntainen IP-audio, LDAP-integraatio tai VCA-toiminnallisuudet) eivät näy NVR Enterprise lisensoiduissa järjestelmissä. Samoin tietyt NVR Enterpriseen kuuluvat ominaisuudet (esimerkiksi karttatyökalu, arkistointi, audiokanavat tai tekstikanavat) näkyvät NVR Pro:n käyttöliittymässä vaaleanharmaina. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 8

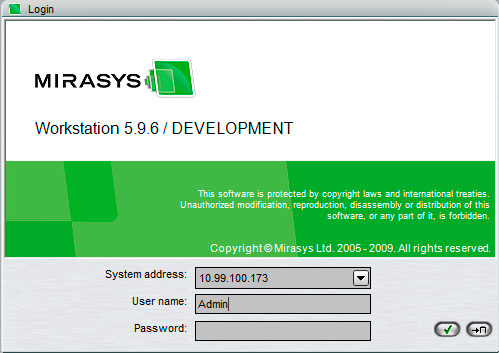

9 SISÄÄNKIRJAUTUMINEN SISÄÄN JA ULOSKIRJAUTUMINEN Sisäänkirjautuminen: 1. Tee jokin seuraavista: Kaksoisnapsauta työpöydällä olevaa DVMS Workstation kuvaketta. Avaa Windowsin Käynnistä-valikko, valitse Programs ja sitten DVMS. Valitse DVMS Workstation. 2. Näyttöön tulee sisäänkirjautumisikkuna. Valitse Järjestelmän osoite -listasta Master-tallennin johon haluat ottaa yhteyden. 3. Kirjoita käyttäjänimesi Käyttäjänimi-ruutuun ja salasanasi Salasana-ruutuun. HUOMAA: Käyttäjätunnuksessa ja salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. 4. Jos näyttöön tulee loppukäyttäjän lisenssisopimus, voit hyväksyä sen napsauttamalla Hyväksy ehdot. 5. Napsauta Kirjaudu sisään Näyttöön ilmestyy tilanneilmaisin, kun ohjelma käynnistyy. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 9

10 Kirjautuminen ulos Workstationista: 1. Tee jokin seuraavista: Valitse valikkopalkista Tiedosto ja sitten Lopeta. Valitse valikkopalkista Käyttäjä ja sitten Kirjaudu ulos. Napsauta tilarivillä Lopeta Mirasys Workstation -painiketta (näytön oikeassa alakulmassa). 2. Valitse Uloskirjautuminen-valintaikkunasta yksi seuraavista: Jos haluat vaihtaa käyttäjää, valitse Kirjaudu ulos. Jos haluat poistua Workstation, valitse Poistu ohjelmasta. 3. Napsauta OK. OLETUSKÄYTTÄJÄNIMI Oletuskäyttäjänimi ja salasana: Käyttäjänimi: Admin Salasana: 0308 HUOMAA: Kun järjestelmä on määritetty, pääkäyttäjä myöntää sinulle mukautetun käyttäjänimen ja salasanan. WORKSTATIONIN LUKITSEMINEN Voit suojata ohjelman lukitsemalla sen manuaalisesti, kun esimerkiksi poistut työpisteestäsi. Lukitse ohjelma tekemällä jokin seuraavista: Valitse valikkopalkista Käyttäjä ja sitten Lukitse ohjelma. Napsauta tilarivillä painiketta Lukitse ohjelma. Ohjelman lukituksen avaaminen: Kun ohjelma on lukittu, näytössä näkyy sisäänkirjautumisikkuna, johon käyttäjän nimi on valmiiksi kirjoitettu Käyttäjänimi-ruutuun. Kirjoita Salasana-ruutuun. HUOMAA: Salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 10

11 HUOMAA: Voit käyttää ohjelman suojaamiseen myös automaattista lukitustoimintoa. Lisätietoja on kohdassa Workstationin suojaaminen. KÄYTTÄJÄASETUKSET Käyttäjä-valikon Käyttäjäasetukset-kohdassa voit vaihtaa käyttöliittymän kielen, suojausasetuksia ja salasanan. KÄYTTÖLIITTYMÄN KIELEN VAIHTO Käyttöliittymän kielen vaihto: 1. Valitse valikkopalkista Käyttäjä ja sitten Käyttäjäasetukset. Näyttöön ilmestyy Käyttäjäasetukset-ikkuna. 2. Kieli-listasta voit valita tai vaihtaa kielen jota haluat käyttää. 3. Napsauta OK. Käyttöliittymän kieli vaihtuu. WORKSTATIONIN SUOJAAMINEN Voit suojata Workstation siten, että se lukkiutuu automaattisesti tai kirjaudut automaattisesti ulos, jos et käytä ohjelmaa määrätyn ajan kuluessa. Automaattisen suojauksen käyttäminen: 1. Valitse valikkopalkista Käyttäjä ja sitten Käyttäjäasetukset. Näyttöön ilmestyy Käyttäjäasetukset-ikkuna. 2. Valitse Suojaus-kohdassa jokin seuraavista: Jos haluat, että ohjelma lukitaan, kun et käytä sitä, valitse Automaattinen lukitus. Jos haluat ohjelman kirjaavan sinut ulos, valitse Automaattinen uloskirjautuminen. 3. Valitse odotusaika liukusäätimellä. HUOMAA: Nämä asetukset suojaavat vain Workstation ohjelmaa, ei käyttöjärjestelmää. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 11

12 SISÄÄNKIRJAUTUMISSALASANAN MUUTTAMINEN Vaihda salasana seuraavalla tavalla: 1. Valitse valikkopalkista Käyttäjä ja sitten Käyttäjäasetukset. Näyttöön ilmestyy Käyttäjäasetukset-ikkuna. 2. Napsauta Muuta salasana. 3. Kirjoita nykyinen salasana Nykyinen salasana -ruutuun. 4. Kirjoita uusi salasana Uusi salasana -ruutuun ja uudelleen Vahvista uusi salasana -ruutuun. 5. Napsauta OK. AUTOMAATTINEN SISÄÄNKIRJAUTUMINEN Automaattinen sisäänkirjautuminen Workstation-ohjelmaan, kun ohjelma käynnistyy: 1. Valitse valikkopalkista Käyttäjä ja sitten Käyttäjäasetukset. Näyttöön ilmestyy Käyttäjäasetukset-ikkuna. 2. Valitse Käytä automaattista sisäänkirjautumista. 3. Kirjoita nykyinen salasana Salasana-ruutuun. 4. Napsauta OK. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 12

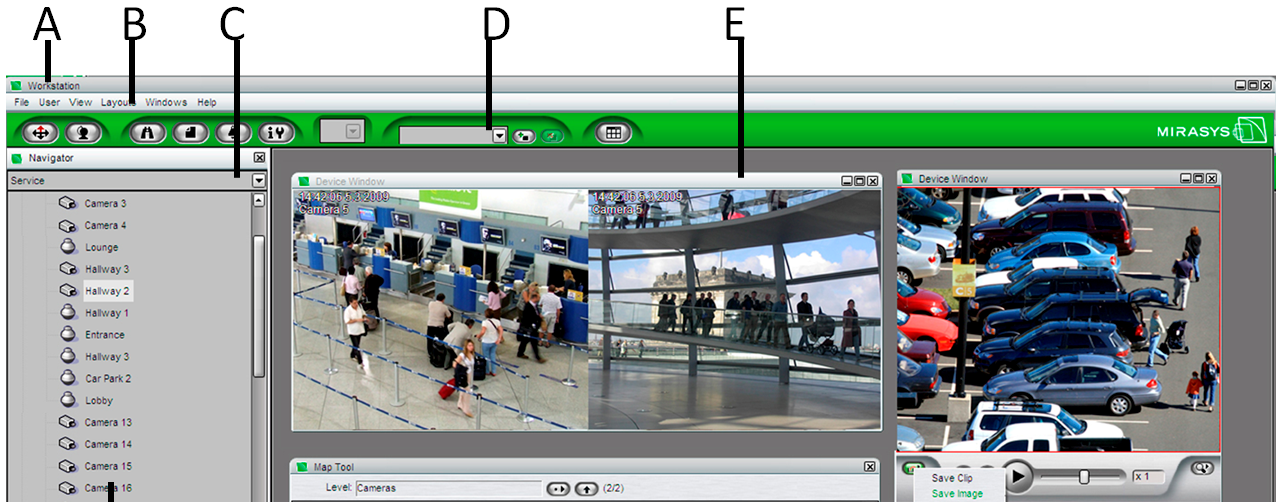

13 KÄYTTÖLIITTYMÄ Käyttöliittymässä on seuraavat osat: A. Otsikkorivi. Näyttää ohjelman nimen sekä Workstation Pienennys-, Suurennus- ja Sulje-painikkeen. B. Valikkorivi. Valikkorivistä on pääsy esimerkiksi käyttäjäasetuksiin. Voit piilottaa valikkorivin Näytä-valikosta. C. Profiilin valinta Voit vaihtaa käytössä olevaa profiilia (tai katsoa valmiiksi avattua arkistoa) Profiili-valikon kautta. Valittuasi profiilin voit käyttää profiiliin kytkettyjä laitteita, kuten kameroita, jotka näkyvät navigaattorihakemistossa (F). Mikäli järjestelmässäsi on useita Master-tallentimia, voit vaihtaa Master-tallenninta Profiili-valikon yläpuolella olevasta alasvetovalikosta. D. Työkalupalkki. Napsauttamalla työkalurivin painikkeita voit näyttää tai piilottaa käyttöliittymän ikkunoita ja elementtejä. Alla on lisätietoja painikkeista. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 13

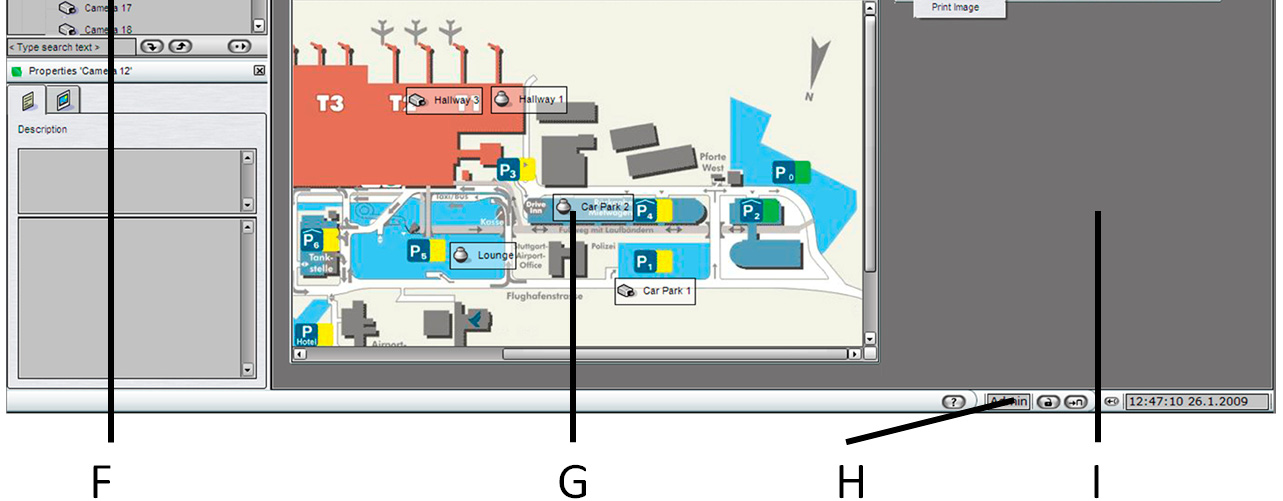

14 E. Laiteikkuna. Näyttää video-, audio- ja muut laitenäkymät sekä laiteryhmäikkunan Pienennys-, Suurennus- ja Sulje-painikkeet. Huomaa: Voit myös maksimoida laiteikkunan kaksoisnapsauttamalla laiteikkunan otsikkoriviä. F. Navigaattori. Navigaattori sisältää profiiliin (C) kytketyt laitteet. Lisätietoja on kohdassa Yleistä Navigaattorista. G. Karttatyökalu. Näyttää valitun kohteen kartan tai pohjapiirroksen. Voit käyttää yksittäisiä laitteita napsauttamalla niiden kuvakkeita kartalla. Voit esimerkiksi avata videonäkymän suoraan kartalta kaksoisnapsauttamalla kameran kuvaketta. H. Tilarivi. Näyttää päivämäärän ja kellonajan (tai ainoastaan kellonajan), painikkeet ohjelmasta poistumiseen, ohjelman lukitsemiseen ja ohjeen avaamiseen sekä tietoja käyttäjästä. Voit piilottaa valikkorivin Näytä-valikosta. I. Työalue. Sisältää video- ja muut laitenäkymät. KÄYTTÖLIITTYMÄN MUKAUTTAMINEN Lisätietoa käyttöliittymän ja asetelmien mukauttamisesta on kappaleessa Liite A: Workstationin mukauttaminen. TYÖKALURIVI Työkalurivillä on seuraavat painikkeet Painike Nimi Kuvaus Piilota/näytä navigaattori Näytä / piilota karttatyökalu Valikkorivi Näytä/piilota yhteydet Näytä/piilota Näyttää tai piilottaa Navigaattorin. Näyttää tai piilottaa karttatyökalun. Kun valikkorivi on piilotettu, pääset kaikkiin valikkorivin komentoihin napsauttamalla tätä painiketta. Näyttää tallentimien yhteystiedot. Näyttää tai piilottaa kirjanmerkkiluettelon. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 14

15 kirjanmerkkiluet telo Näytä/piilota hälytyslista Näytä/piilota ominaisuudet Näyttötila Tallennetut asettelut Asettelun tallennus Näyttää tai piilottaa hälytyslistan. Näyttää tai piilottaa valitun laitteen ominaisuudet. Lisätietoja on kohdassa Laitteen ominaisuudet. Asettaa valittujen komponenttien näyttötilan. Lisätietoja on kohdassa Näyttötila. Näyttää käytettävissä olevat, tallennetut asettelut. Lisätietoja on kohdassa Asettelujen luominen. Lisää uuden asettelun. Asettelun poisto Poistaa valitun asettelun. OHJE Online-ohjeen käyttäminen: Käyttääksesi ohjetta napsauta Ohje ja sitten Ohjeet. Napsauta Ohje ja sitten Tietoja saadaksesi esille ohjelman version. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 15

16 NAVIGAATTORI YLEISTÄ NAVIGAATTORISTA Navigaattori sisältää käytettävissä olevat profiilit ja laitteet. Profiili määrittää laitteet, joihin sinulla on käyttöoikeus. Valitse pudotusvalikosta haluamasi profiili. Profiilin valittuasi pääset käyttämään laitteita, kuten kameroita, jotka näkyvät profiilin tiedostopuussa. NAVIGAATTORIN ULKONÄÖN MUOKKAUS Lisätietoa Navigaattorin mukauttamisesta on kappaleessa Navigaattorin muokkaaminen. VAIHTOEHTOISET MASTER TALLENTIMET Master-tallennin toimii järjestelmän keskustallentimena. Muut tallentimet ja asiakasohjelmat ovat yhteydessä Master-tallentimeen. Käytännössä Master-tallennin hallinnoi valvontajärjestelmää. Mikäli järjestelmänvalvoja on määrittänyt useampia Master-tallentimia (eli useampia valvontajärjestelmiä), käyttäjät voivat vaihtaa Master-tallenninta suoraan Workstationista käsin. Voit valita Master-tallentimen, johon Workstation yhdistää, napsauttamalla Järjestelmä-valikkoa ja valitsemalla listasta uuden Master-tallentimen. Mikäli järjestelmänvalvoja on määrittänyt vain yhden Master-tallentimen, valikossa on vain yksi valinta. TIETOA PROFIILEISTA Profiili määrittää laitteet (esimerkiksi kamerat), joihin sinulla on pääsy, sekä käyttöoikeutesi. Sinulla voi olla yhteensä viisi profiilia, mutta voit käyttää vain yhtä profiilia kerrallaan. Valitse pudotusvalikosta haluamasi profiili. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 16

17 Esimerkkiprofiili Navigaattori-ikkunassa. A. Profiilin valinta, B. Laiteryhmät, C. Laitteet HUOMAA:Hälytyksen käynnistyessä hälytyksen aktivoinut laite näytetään profiilin Navigaattorihakemistossa korostettuna. TIETOA LAITERYHMISTÄ Järjestelmänvalvojat voivat ryhmitellä laitteet esimerkiksi niiden fyysisen sijainnin mukaan. Vaihtoehtoisesti he voivat sijoittaa samantyyppiset laitteet, esimerkiksi kaikki digitaalitulot, samaan ryhmään. Laiteryhmän sisällön tarkasteleminen: Kaksoisnapsauta ryhmän kuvaketta tai napsauta ryhmäkuvakkeen vieressä olevaa plusmerkkiä (+). TIETOA LAITTEISTA Profiili voi sisältää seuraavia laitteita: Kamerat (sisältäen Dome-kamer) MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 17

18 Audio Videolähdöt Digitaalilähdöt Digitaalitulot Tekstikanavat Lisäksi jokaisen profiilin voi liittää erilaisiin hälytyksiin. Lisätietoja hälytyksistä on kohdassa Hälytykset. Lisätietoja laitteista on kohdassa Laiteryhmien ja laitteiden käyttäminen. LAITTEIDEN ETSIMINEN Voit etsiä laitteita ja laiteryhmiä nimen perusteella. Tämä voi olla hyödyllistä, mikäli profiili sisältää runsaasti laitteita tai laiteryhmiä. Laitteiden tai laiteryhmien hakeminen: 1. Valitse profiili. 2. Napsauta Navigaattorin alalaidassa sijaitsevaa tekstikenttää ja kirjoita siihen etsimäsi laitteen tai laiteryhmän nimi tai osittainen nimi. Ohjelma etsii hakutermiä vastaavia laitteita ja laiteryhmiä kirjoittaessasi. 3. Mikäli hakutuloksia on useampia, voit hakea seuraavaa hakutermiäsi vastaavaa laitetta tai laiteryhmää napsauttamalla Etsi alaspäin -kuvaketta. Etsiäksesi hakutuloksia ylöspäin, napsauta Etsi ylöspäin -kuvaketta. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 18

19 LAITERYHMIEN JA LAITTEIDEN KÄYTTÄMINEN LAITEKUVAKKEET JA NÄKYMÄT Eri laitetyypit näytetään ohjelmassa erilaisin kuvakkein. Lisäksi kullakin Navigaattorissa olevalla laitteella on laitenäkymä, joka voidaan näyttää työalueella: Kuvake Laite Laitenäkymä Kamera Videonäkymä Äänikanava Oskilloskooppi Videolähtö Digitaalitulo Luettelo, josta voi valita monitorissa näkyvän kameran, ja toinen luettelo kamerakierrosten aloittamiseksi monitorissa. Kuvake, joka näyttää tulon tilan. Digitaalilähtö Kuvake, jota napsauttamalla voit avata tai sulkea lähdön. Audioyhteyskanava Animoitu puhelimen kuva ja yhteyskanavan avauspainike. Tekstikanava Näkymä, jossa näkyy tekstidataa ja tekstitapahtumia. HUOMAA: Laitteille voi käyttää muita kuin taulukossa esitettyjä kuvakkeita. HUOMAA:Hälytyksen käynnistyessä hälytyksen aktivoinut laite näytetään Navigaattorissa korostettuna. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 19

20 Näytä laitenäkymä tekemällä jokin seuraavista: Napsauta laitetta hiiren kakkospainikkeella Navigaattorissa ja valitse sitten Näytä näkymä (tai Näytä reaaliaikainen näkymä tai Näytä toistonäkymä). Vedä laiteryhmä Navigaattorista työalueelle. Valitse laite, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse Näytä näkymä. Kaksoisnapsauta laitetta Navigaattorissa. Tämä toimii vain, jos laitteen ensisijainen toiminto on Näytä reaaliaikainen näkymä tai Näytä toistonäkymä. Lisätietoja on kohdassa Ensisijainen toiminto. Voit avata laitenäkymän (B) vetämällä laitteen Navigaattorista (A) työalueelle (C). Jos haluat näyttää kaikki laiteryhmän laitteet samassa laiteikkunassa, tee jokin seuraavista: Vedä laiteryhmä työalueelle. Napsauta laiteryhmän kuvaketta hiiren kakkospainikkeella ja valitse Näytä reaaliaikainen näkymä. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 20

21 Valitse laiteryhmä, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse Näytä reaaliaikainen näkymä. Lisätietoja laiteikkunoista on kohdassa Laiteikkunat. Jos haluat näyttää kaikki laiteryhmän laitteet laiteikkunassa (B), voit vetää laiteryhmän (A) Navigaattorista työalueelle. LAITTEEN TILA Nämä symbolit kuvaavat laitteen tilaa: Kuvake Kuvaus Laite on kytketty. Laite ei ole käytössä tai sitä ei ole kytketty oikein. Ei signaalia. Tallentimeen ei ole yhteyttä. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 21

22 Yhteyttä tallentimeen muodostetaan. HUOMAA:Hälytyksen käynnistyessä hälytyksen aktivoinut laite näytetään Navigaattorissa korostettuna. ENSISIJAINEN TOIMINTO Jokaisella laitteella on ensisijainen toiminto, jonka voi aktivoida kaksoisnapsauttamalla laitetta. Ensisijainen toiminto on laitekohtainen. Järjestelmänvalvoja voi asettaa ja vaihtaa laitteiden ensisijaisia toimintoja. Seuraavat ensisijaiset toiminnot ovat valittavissa: Näytä reaaliaikainen näkymä Näyttää reaaliaikaisen laitenäkymän. Tämä vaihtoehto on valittavissa kaikille laitteille. Näytä toistonäkymä. Näyttää toistonäkymän. Tämä vaihtoehto on valittavissa kameroille, audiokanaville ja tekstikanaville. Ei toimintoa. Järjestelmä ei tee mitään. Tämä vaihtoehto on valittavissa kaikille laitteille. Vaihda tilaa (avaa/sulje). Digitaalilähdön tila muutetaan. Tämä vaihtoehto on valittavissa digitaalilähdöille. Pulssi. Järjestelmä lähettää pulssin digitaalilähtöön. Tämä vaihtoehto on valittavissa digitaalilähdöille. PIKAVALIKOT Voit ohjata laitteita pikavalikoissa olevilla komennoilla. Pikavalikon näyttäminen: Napsauta laitetta hiiren kakkospainikkeella Navigaattorissa tai napsauta laitenäkymää hiiren kakkospainikkeella. Komentojen selitykset ovat laitetyyppien kuvauksissa. LAITTEEN OMINAISUUDET Voit tarkastella laitteiden tietoja, muuttaa niiden ominaisuuksia ja käyttää joitakin komentoja Ominaisuudet-ikkunassa. Voit esimerkiksi kaapata ja tulostaa kuvia Ominaisuudet-ikkunan Leikepöytä-välilehdellä. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 22

23 Näytä Ominaisuudet-ikkuna tekemällä jokin seuraavista: Valitse laite ja napsauta työkalupalkin Ominaisuudet-painiketta. Napsauta laitenäkymää hiiren kakkospainikkeella ja valitse jokin Ominaisuudet-ikkunan välilehdistä, esimerkiksi Kuvaus tai Näytettävät tiedot. Napsauta laitetta Navigaattorissa hiiren kakkospainikkeella ja valitse jokin Ominaisuudet-ikkunan välilehdistä, esimerkiksi Kuvaus tai Näytettävät tiedot. Kun Ominaisuudet-ikkuna on näkyvissä, sen sisältö muuttuu valitun laitteen mukaan. Eri laitteilla on erilaiset välilehdet Ominaisuudet-ikkunassa. Lisätietoja välilehdistä on laitetyyppien kuvauksissa. HUOMAA: Voit kiinnittää Ominaisuudet-ikkunan vetämällä sen työpöydän vasempaan tai oikeaan laitaan. LAITEIKKUNAT Voit näyttää laiteikkunassa useamman kuin yhden laitteen. Laitenäkymät voivat olla eri laitteista, esimerkiksi videonäkymiä ja digitaalilähtönäkymiä. Näkymät voivat myös olla eri laiteryhmistä. Ne eivät kuitenkaan voi olla eri profiileista. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 23

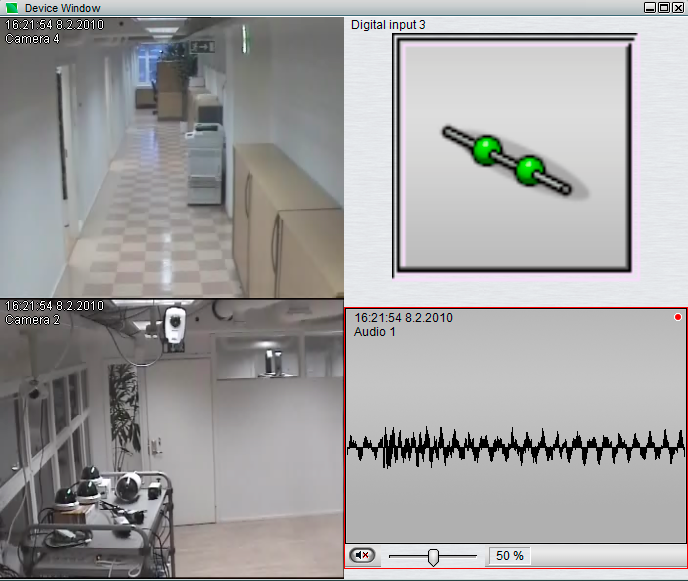

24 Ikkuna, jossa on kaksi videonäkymää: digitaalilähtönäkymä ja audionäkymä. Laiteikkunassa näytettävien laitenäkymien enimmäismäärä on reaaliaikatilassa 16 ja toistotilassa 8. Kaikkiaan työalueella voidaan näyttää yhtäaikaisesti enintään 50 näkymää. Lisätietoja laiteikkunoiden mukauttamisesta on kohdassa Laiteikkunoiden mukauttaminen. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 24

25 KAMERAT TIETOA KAMEROISTA Järjestelmässä on kahdenlaisia kameroita: Kiinteitä kameroita Domekameroita (PTZ) Jos sinulla on käyttöoikeudet, voit käyttää kameroita seuraavasti: Seurata reaaliaikaista kuvaa. Toistaa tallennettua kuvaa. Siirtää järjestelmästä kuvaa ja ääntä. Ohjata domekameroita. Lisäksi voit seurata kuvaa suoraan paikallisilta analogikameroilta, kun Workstation käytetään paikallisesti samalta tietokoneelta kuin tallenninta. Lisätietoja on kohdassa Analoginen paikallinen video. REAALIAIKAISEN VIDEOKUVAN SEURAAMINEN Seurataksesi reaaliaikaista kuvaa yhdeltä kameralta, tee jokin seuraavista: Vedä kamera Navigaattorista työalueelle. Napsauta kameraa hiiren kakkospainikkeella ja valitse valikosta Näytä reaaliaikainen näkymä. Valitse kamera, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse sitten Näytä reaaliaikainen näkymä. Mikäli reaaliaikainen kuva on määritetty kameran ensisijaiseksi toiminnoksi, voit näyttää reaaliaikaista kuvaa myös kaksoisnapsauttamalla kameraa Navigaattorissa tai kartalla. Kameran oikeassa yläkulmassa sijaitseva symboli osoittaa kameran senhetkisen tilan. Lisätietoja kameran toimintosymboleista on kohdassa Kameran ominaisuudet. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 25

26 Reaaliaikaisen kuvan seuraaminen useasta kamerasta: Napsauta laiteryhmän kuvaketta hiiren kakkospainikkeella ja valitse Näytä reaaliaikainen näkymä. Näyttöön avautuu laiteikkuna, jossa on reaaliaikainen ikkuna kaikista laiteryhmän kameroista. Katso myös Laiteikkunat. HUOMAA: Jos ryhmä sisältää yli 16 laitetta, vain 16 ensimmäistä laitetta näytetään. VIDEON TOISTAMINEN Toista kuvaa usealta kanavalta tekemällä jokin seuraavista: Napsauta kameraa Navigaattorissa tai kartalla hiiren kakkospainikkeella ja valitse Näytä toistonäkymä. Napsauta kameranäkymää hiiren kakkospainikkeella ja valitse Näytä toistonäkymä. Valitse kamera Navigaattorista, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse sitten Näytä toistonäkymä. Yksityiskohtaisempi kuvaus toisto-ominaisuuksista on kohdassa Videon toistaminen. KAMERAVALIKKO Kameravalikon kautta voit käyttää kameran ominaisuuksia ja toimintoja esimerkiksi toistaaksesi tallennettua kuvaa. Toisto- ja reaaliaikatilojen valittavissa olevat ominaisuudet poikkeavat toisistaan. Lisäksi jotkut ominaisuudet ovat käytettävissä vain, kun kameranäkymä on avattuna. Näytä kameravalikko tekemällä jokin seuraavista: Napsauta videonäkymää hiiren kakkospainikkeella. Napsauta kameraa hiiren kakkospainikkeella Navigaattorissa tai kartalla. Valitse kamera Navigaattorista ja napsauta Näytä valikko -painiketta Navigaattorin oikeassa alakulmassa. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 26

27 Kameravalikossa voi olla seuraavat komennot: Erota. Erottaa videonäkymän laiteikkunasta omaan laiteikkunaansa. Tämä komento on näkyvissä vain, jos laiteikkunassa on useampi kuin yksi laitenäkymä. Sulje. Sulkee videonäkymän. Dome-kameran ohjaus. Aktivoi dome-kameran ohjauksen. Tämä komento on käytettävissä vain tuetuilla domekameroilla, jotka on asennettu ja määritetty oikein. Kuvaus. Näyttää Kuvaus-välilehden Ominaisuudet -ikkunassa. Näytettävät tiedot. Näyttää Näytettävät tiedot -välilehden Ominaisuudet -ikkunassa. Välilehdeltä voit valita, mitä tietoja videonäkymässä näytetään. Päivitä. Näyttää Päivitä-välilehden Ominaisuudet-ikkunasta. Välilehdellä voit määrittää videonäkymän päivitysvälin. Dome-kameran ominaisuudet. Näyttää Dome-kameran ohjaus -välilehden Ominaisuudet-ikkunasta. Välilehdellä voit aloittaa valmiiksi määriteltyjä kamerakierroksia ja valita kameran esiasentoja. Välilehdeltä pääset myös kamerakierrosasetuksiin. Tämä komento on käytettävissä vain domekameroilla ja ainoastaan reaaliaikatilassa. Tallenna kuva. Avaa Leikepöytä-välilehden Ominaisuudet-ikkunasta. Välilehdellä voit kaapata, tallentaa ja tulostaa kuvia Viitekuva. Näyttää kuvan, jota voit verrata nykyiseen näkymään. Näkymiä vertaamalla voit esimerkiksi varmistaa, että kamera on suunnattu oikein. Kuvan muokkaus. Näyttää kuvanmuokkaustyökalut. Kuvanmuokkaustyökaluilla voit parantaa kuvia, esimerkiksi säätää kirkkautta tai kontrastia. Näytä toistonäkymä. Avaa toistonäkymän samalta kameralta. Tämä komento on käytettävissä vain reaaliaikatilassa. Näytä reaaliaikainen näkymä. Avaa reaaliaikanäkymän samalta kameralta. Tämä komento on käytettävissä vain toistotilassa, kun reaaliaikanäkymä ei ole näkyvissä. Näytä kartalla. Näyttää kameran sijainnin kartalla. Komento näkyy Navigaattorissa. Näytä Navigaattorissa. Näyttää kameran sijainnin Navigaattorissa. Komento näkyy Karttatyökalussa. Graafinen haku. Näyttää Graafinen haku -työkalun. Tämä komento on käytettävissä vain toistotilassa. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 27

28 Liikehaku. Näyttää Liikehaku-työkalun. Tämä komento on käytettävissä vain toistotilassa. Lisää kirjanmerkkeihin. Lisää kuvan tai ääninäytteen Kirjanmerkit-listaan. Tämä komento on käytettävissä vain toistotilassa. Kamerakierros. Aloittaa kamerakierroksen, jossa videota esitetään järjestyksessä kaikista saman laiteryhmän kameroista. Tämä komento on näkyvissä vain, jos laiteikkunassa on useampi kuin yksi videonäkymä. KAMERAN OMINAISUUDET Kameran ominaisuudet -ikkuna Kameran ominaisuudet näytetään Ominaisuudet-ikkunassa. Jotkut Ominaisuudet-ikkunan välilehdet näkyvät vain, jos laitenäkymä on näkyvissä työalueella. Domekameroilla on lisäksi Dome-kameran ohjaus -välilehti. Lisätietoja Ominaisuudet-ikkunan avaamisesta on kohdassa Laitteen ominaisuudet. Ominaisuudet-ikkunassa voi olla seuraavat välilehdet: Kuvaus Kuvaus-välilehdellä on kameran yleiskuvaus ja järjestelmänhallintakuvaus, joka näkyy ainoastaan järjestelmänvalvojille. Järjestelmänvalvojat voivat lisätä kuvauksia System Manager -ohjelmassa. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 28

29 Näytettävät tiedot Tällä välilehdellä voit valita, mitä tietoja videonäkymässä näytetään. Valittavina ovat seuraavat vaihtoehdot: Name. Kameran nimi näytetään. Ryhmä. Laiteryhmän nimi näytetään. Tila. Kameran tila käy ilmi pienestä symbolista näkymän oikeassa yläkulmassa: Symboli (ei symbolia) Kuvaus Reaaliaikainen seuranta Toisto Tallennus Toistohälytys Kamerakierros on käynnissä. Dome-kamera Aika. Kuvan aika. Pvm. Kuvan päiväys. Kuvien päivitys Tältä välilehdeltä voit valita, kuinka usein videonäkymä päivitetään. Päivitys vain liikkeentunnistuksesta. Valitse tämä vaihtoehto, jos haluat reaaliaikaisen videonäkymän päivittyvän vain silloin, kun liikettä havaitaan. Päivitysväli. Valitse tämä vaihtoehto, jos haluat reaaliaikaisen näkymän päivittyvän säännöllisin väliajoin riippumatta siitä, havaitaanko liiketta vai ei. Määritä myös päivitystiheys. Esimerkki: Jos asetat päivitystiheyden neljään sekuntiin, näkymä päivitetään kerran neljässä sekunnissa jollei liikettä havaita. Jos liikettä havaitaan, näkymä päivitetään automaattisesti. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 29

30 Leikepöytä Voit päivittää välilehdellä näkyvän kuvan napsauttamalla Kaappaa kuva -painiketta. Voit sitten tallentaa tai tulostaa kuvan napsauttamalla Tallenna tai Tulosta-painiketta. Leikepöytä Ominaisuudet-ikkunassa. A. Kaappaa B. Tallenna C. Tulosta D. Kaapattu kuva Viitekuva Varmistaaksesi, että kamera näyttää ja tallentaa oikeita näkymiä, voit verrata videonäkymää tällä välilehdellä näkyvään viitekuvaan. Voit esimerkiksi varmistaa, että kamera on suunnattu oikein. KAMERAKIERROT Kamerakierroksessa videota esitetään järjestyksessä jokaisesta saman laiteryhmän kamerasta. Vaihtoehtoisesti voit käynnistää kamerakierroksen mukautetusta laiteikkunasta. Aloita kamerakierto tekemällä jokin seuraavista: Napsauta laiteryhmän kuvaketta Navigaattorissa hiiren kakkospainikkeella ja valitse sitten Kamerakierros. Napsauta hiiren kakkospainikkeella reaaliaikatilassa olevaa kameranäkymää ja valitse Kamerakierros. Komento on MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 30

31 käytettävissä vain mikäli yksittäinen laiteikkuna sisältää useamman kuin yhden kameranäkymän. Jos laiteikkuna sisältää kameroiden lisäksi muita laitteita, kamerakierrosnäkymässä näytetään vain kamerat. Muut laitteet näytetään omissa näkymissään. Kamerakierrosikkuna. A. Kamerakierroksen symboli osoittaa, että kamerakierros on käynnissä B. Liukusäädin pysähdysajan muuttamiseen C. Tämän kameran ja kunkin kameranäkymän jäljellä oleva näyttöaika sekunteina (pysähdysaika) E. Kierroksen manuaaliseen ohjaamiseen käytettävät painikkeet Kamerakierroksen ohjaaminen: Ikkunassa on kamerakierrostilassa kolme painiketta ja liukusäädin, joita voit käyttää kierroksen manuaaliseen ohjaamiseen. Painike Kuvaus Edellinen kamera Pysäyttää kierroksen tai jatkaa sitä Seuraava kamera Määrittää pysähdysajan MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 31

32 Kamerakierron pysäyttäminen: Napsauta kamerakierrosnäkymää hiiren kakkospainikkeella ja poista tarkistusmerkki napsauttamalla kohtaa Kamerakierros. DOME KAMERAT Dome-kamerat (PTZ-kamerat) näytetään dome-kamerakuvakkeella Navigaattorissa. Ota dome-kamera hallintaan tekemällä jokin seuraavista: Napsauta dome-kameraa hiiren kakkospainikkeella Navigaattorissa ja valitse valikosta Dome-kameran ohjaus. Napsauta kameranäkymän oikeassa yläkulmassa olevaa dome-kamerasymbolia. Napsauta videonäkymää hiiren kakkospainikkeella ja valitse valikosta Dome-kameran ohjaus. Ohjattu dome-kamera. A. Dome-kameran ohjaussymboli B. Zoomaus, himmennin, tarkennus ja esiohjaimet Kun dome-kameran ohjaus on käytössä, zoomauksen, himmentimen ja tarkennuksen ohjaimet näkyvät videonäkymässä. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 32

33 Yksittäisissä järjestelmissä dome-kameran ohjaukselle on saatettu asettaa vapautusaika. Näissä tapauksissa dome-kameran ohjaus vapautetaan mikäli ohjausta ei ole käytetty erillisesti määriteltyyn aikaväliin. Mikäli dome-kameran ohjaus vapautetaan automaattisesti, voit aktivoida ohjauksen manuaalisesti uudestaan. HUOMAA: Jos dome-kameralle on asetettu vapautusaika, jäljellä oleva aika ilmestyy kameranäkymän oikeaan yläkulmaan, kun ohjaimet ovat olleet jonkin aikaa käyttämättä. Dome-kameran ohjauksen ominaisuuksia kuvataan seuraavissa kohdissa: Zoomaus, himmennin ja tarkennus Dome-kameroiden liikuttaminen Esiasennot ja kamerakierrot ZOOMAUS, HIMMENNIN JA TARKENNUS Kun dome-kameran ohjaus on käytössä, ohjaimet näkyvät videonäkymässä. Painike Kuvaus Zoomaa sisään Zoomaa ulos Kumoa zoom Himmentimen säätö: vaalenna kuvaa Himmentimen säätö: tummenna kuvaa Tarkennuksen säätö: tarkenna kauas Tarkennuksen säätö: tarkenna lähelle MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 33

34 HUOMAA: Käytä zoomaukseen hiiren rullanappia. DOME KAMEROIDEN LIIKUTTAMINEN Dome-kameran liikuttaminen: Dome-kameran kuvan keskellä on ohjauskuvake. Liikuta kameraa napsauttamalla kuvaketta ja vetämällä sitä haluamaasi suuntaan. Mikäli kamera tukee keskitystä, voit napsauttaa missä tahansa kohdassa kuva-alaa, ja kamera keskittää kuvan napsautettuun pisteeseen. Mikäli kamera tukee alueellista zoomausta, voit maalata osan kuva-alueesta, ja kamera keskittää ja zoomaa kuvan automaattisesti valitulle alueelle. ESIASENNOT JA KAMERAKIERROT Voit tallentaa helposti käyttöön otettavia dome-kamera-asentoja ja luoda dome-kamerakiertoja, joissa kamera liikkuu automaattisesti asennosta toiseen. Voit luoda, muokata, poistaa ja katsoa dome-kamera-asentoja ja -kiertoja Ominaisuudet-ikkunan Dome-kameran ohjaus -välilehdellä. Asentoja ja kiertoja voidaan tarkastella suoraan dome-kameran ohjaimista alla kuvatulla tavalla. Dome-kameran ohjaus -välilehti Ominaisuudet-ikkunassa. A. Kamerakierrot B. Kamerakiertojen muokkaaminen C. Kamerakiertojen MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 34

35 ohjaamiseen käytettävät painikkeet D. Esiasennot E. Esiasentojen lisäys- ja poistopainikkeet DOME KAMERAN OHJAUS VÄLILEHDEN AVAAMINEN Näytä Dome-kameran ohjaus -näkymä tekemällä jokin seuraavista: Napsauta dome-kameraa Navigaattorissa hiiren kakkospainikkeella ja valitse Dome-kameran ominaisuudet. Napsauta dome-kameranäkymää hiiren kakkospainikkeella ja valitse Dome-kameran ominaisuudet. HUOMAA: Dome-kameran hallinnan tulee olla aktiivisena. Lisätietoja Ominaisuudet-ikkunasta on kohdassa Laitteen ominaisuudet. DOME KAMERAN KÄÄNTÄMINEN ESIASENTOON Siirrä kamera johonkin esiasentoon tekemällä jokin seuraavista: Napsauta dome-kameraa hiiren kakkospainikkeella Navigaattorissa tai kartalla, osoita kohtaa Valitse asento ja valitse sitten asento, johon haluat kääntää kameran. Valitse asento Ominaisuudet-ikkunan Dome-kameran ohjaus-välilehdeltä Tallennetut asennot -luettelosta. Aktivoi dome-kameran ohjaus. Napsauta kameranäkymän alalaidassa olevien ohjauskuvakkeiden oikealla puolella näkyvää kamerakuvaketta ja valitse asento, johon haluat kääntää kameran. DOME KAMERAN KIERTO OHJELMAN KÄYNNISTÄMINEN Aloita kamerakierto tekemällä jokin seuraavista: Napsauta dome-kameraa hiiren kakkospainikkeella Navigaattorissa tai kartalla, osoita kohtaa Käynnistä kamerakierto ja valitse sitten kierto, jonka haluat käynnistää. Valitse kierto Ominaisuudet-ikkunan Dome-kameran ohjaus -välilehden Kamerakierrot-luettelosta ja napsauta Käynnistä/pysäytä kamerakierto -painiketta. Aktivoi dome-kameran ohjaus. Napsauta kameranäkymän alalaidassa olevien ohjauskuvakkeiden oikealla puolella näkyvää kamerakuvaketta ja valitse asento, johon haluat kääntää kameran. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 35

36 HUOMAA:Kun kierto on käynnissä, kulloinenkin asento näkyy Ominaisuudet-ikkunan Dome-kameran ohjaus -välilehden Esiasennot-luettelossa. Seuraava- ja Edellinen-painikkeilla voit siirtyä seuraavaan tai edelliseen asentoon manuaalisesti pysäyttämättä kiertoa. KIERRON PYSÄYTTÄMINEN: Pysäytä kamerakierros tekemällä jokin seuraavista: Jos käynnistit kamerakierron Dome-kameran ohjaus -välilehdeltä, voit pysäyttää se vapauttamalla Käynnistä/pysäytä kamerakierto -painikkeen. Jos käynnistit kierron valitsemalla sen kuvaikkunan päältä, Navigaattorista tai Karttatyökalusta, voit pysäyttää kierron kääntämällä kameraa manuaalisesti tai valitsemalla esiasennon Esiasennot -listasta. ESIASENTOJEN LISÄÄMINEN JA POISTAMINEN HUOMAA: Sinun on otettava dome-kamera hallintaan ennen kuin voit lisätä tai poistaa asentoja. Esiasennon lisääminen: 1. Käännä kamera asentoon, jonka haluat tallentaa. Voit myös säätää zoomausta, tarkennusta ja himmennintä. 2. Napsauta Ominaisuudet-ikkunan Dome-kameran ohjaus -välilehdellä Lisää esiasento -painiketta Tallennetut asennot -valikon alapuolella ja valitse Tallenna asento. 3. Kirjoita asennolle nimi ja napsauta OK. Esiasennon poistaminen: 1. Valitse poistettava asento Ominaisuudet-ikkunan Dome-kameran ohjaus-välilehdeltä. 2. Napsauta Esiasennot valikon vieressä olevaa Poista-painiketta ja valitse Poista asento. 3. Napsauta OK. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 36

37 KAMERAKIERTOJEN LISÄÄMINEN JA POISTAMINEN HUOMAA: Sinun on otettava dome-kamera hallintaan ennen kuin voit lisätä tai poistaa kamerakierroksia. Kamerakierron lisääminen: 1. Valitse Ominaisuudet-ikkunan Dome-kameran ohjaus-välilehdeltä Muokkaa kamerakiertoja. 2. Napsauta Kamerakierrot-luettelon vieressä olevaa Lisää kamerakierto-painiketta. 3. Kirjoita kierrolle nimi ja napsauta OK. 4. Valitse Esiasennot-luettelosta asento, jonka haluat lisätä kierrokseen, ja napsauta Lisää. VIHJE: Voit valita useita kameroita pitämällä vaihtonäppäintä (SHIFT) painettuna ja napsauttamalla sitten ensimmäistä ja viimeistä niistä kameroista, jotka haluat valita. Lisää tai poista yksittäisiä kameroita pitämällä CTRL-painike painettuna ja napsauttamalla kameroita, jotka haluat lisätä tai poistaa. HUOMAA: Muuta kameroiden järjestystä vetämällä kamera uuteen paikkaan. Poista esiasento kierrosta valitsemalla asento ja napsauttamalla Poista. 5. Napsauta Valitut asennot -luettelosta lisäämääsi asentoa ja aseta aika, jonka kamera pysyy asennossa (Pysähdysaika) sekä nopeus, jolla kamera siirtyy seuraavaan asentoon (Siirtymisaika). 6. Tallenna kierto napsauttamalla OK. HUOMAA: Kun esiasennot tallennetaan tallentimelle, niiden määrää ei ole rajoitettu. Joillakin kameramalleilla esiasennot tallennetaan kuitenkin kameralle, jolloin niiden enimmäismäärä on yleensä rajallinen. Kierrot tallennetaan aina tallentimelle, eikä niiden määrää ole rajoitettu. Kierron poistaminen: 1. Valitse Kamerakiertojen muokkaus -ikkunassa kierto, jonka haluat poistaa. 2. Napsauta Poista kierto. 3. Napsauta OK. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 37

38 KOTIASENTO Voit määrittää dome-kameran kotiasennoksi esiasennon tai kamerakierron. Jos kameraa ei käytetä määrätyn ajan kuluessa, se siirtyy automaattisesti kotiasentoon. Kotiasennon määrittäminen: 1. Valitse kohdassa Kamerakiertojen muokkaus esiasento tai kamerakierto, jonka haluat asettaa kotiasennoksi. 2. Määritä aika, jonka kuluttua kamera siirtyy kotiasentoon. 3. Voit pakottaa kameran esiasennosta kotiasentoon valitsemalla Käännä kotiasentoon esiasennosta -valintaruudun. 4. Vaikka kierto olisi käynnissä, voit pakottaa kameran kotiasentoon määritetyn ajan kuluttua valitsemalla Käännä kotiasentoon kamerakierrosta. 5. Napsauta OK. HÄLYTYSTOIMINTO Dome-kamera voidaan kääntää automaattisesti esiasentoon tai järjestelmä voi käynnistää dome-kamerakierron hälytyksen aktivoituessa. Järjestelmänvalvoja voi asettaa tämän hälytystoiminnon System Manager. KAMERAN VARAAMINEN Vain yksi käyttäjä kerrallaan voi ohjata dome-kameraa. Voit kuitenkin ottaa dome-kameran hallintaasi toiselta käyttäjältä, mikäli olet saanut siihen valtuudet. ANALOGINEN PAIKALLINEN VIDEO Paikallinen seuraaminen tarkoittaa, että kuva piirretään suoraan kaappauskortista näytönohjaimeen. Toiminto on käytettävissä vain silloin, kun Workstation-ohjelma ja tallennin ovat samalla tietokoneella. Lisäksi kameroiden on oltava profiilissasi, ja sinulla on oltava oikeus seurata niiltä paikallista kuvaa. Mirasys N -sarjan NVR-tallentimissa ei ole paikallista seurantaa. Toisin kuin Navigaattorin kautta tapahtuva reaaliaikainen seuranta, paikallinen seuranta ei kuormita tallentimen prosessoria. Siksi kannattaa käyttää paikallista seurantaa aina kun se on mahdollista. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 38

39 Seuraa paikallisten kameroiden kuvaa tekemällä jokin seuraavista: Valitse valikkopalkista Ikkunat ja sitten Paikalliset kamerat. Napsauta työkalurivin Paikalliset kamerat painiketta. Paikallinen seuraaminen. A. Pienennä-, Suurenna- ja Sulje-painikkeet B. Näyttää hälytyslistan C. Napsauta piilottaaksesi ohjauspaneelin D. Painikkeista voit valita, kuinka monta samanaikaista kuvaa näytetään E. Valittavissa olevat kamerat F. Ohjauspaneeli G. Kuva-alue Muuttaaksesi samanaikaisesti näytettävien kuvien määrän: Napsauta jotakin näytön ulkoasun muokkauspainikkeista (D). Kameroiden valitseminen: Vedä kamera kuva-alueelle oikealla puolella olevasta kameraluettelosta. Kameroiden järjestyksen muuttaminen: Vedä kamera uuteen paikkaan kuva-alueella. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 39

40 Suurenna kuva-alue tekemällä jokin seuraavista: Kaksoisnapsauta ikkunan otsikkoriviä. Napsauta Suurenna-painiketta ikkunan oikeassa yläkulmassa. Yksittäisen kameranäkymän suurentaminen: Kun ikkunassa on useita videonäkymiä, voit suurentaa yksittäisen videonäkymän sitä kaksoisnapsauttamalla. Kaksoisnapsauttamalla suurennettua kameranäkymää saat palautettua alkuperäisen näkymän. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 40

41 VIDEOLÄHDÖT Voit näyttää videokuvaa tallentimen videolähtöihin liitetyillä monitoreilla. Mirasys N -sarjan NVR-tallentimissa ei ole videolähtöjä. KAMEROIDEN VALINTA Valitse monitorissa näytettävä kamera tekemällä jokin seuraavista: Napsauta hiiren kakkospainikkeella videolähtöä (monitoria) Navigaattorissa tai kartalla, osoita kohtaa Valitse kamera ja valitse kamera, jonka kuvaa haluat näyttää monitorilla. Avaa videolähtönäkymä esimerkiksi vetämällä videolähtö (monitori) työalueelle. Valitse kameraluettelosta kamera, jonka haluat näyttää. KAMERAKIERRON ALOITUS Aloita kamerakierto tekemällä jokin seuraavista: Napsauta hiiren kakkospainikkeella videolähtöä (monitoria) Navigaattorissa tai kartalla, osoita kohtaa Käynnistä kamerakierto ja valitse kamera, jonka kuvaa haluat näyttää monitorilla. Avaa videolähtönäkymä esimerkiksi vetämällä videolähtö (monitori) työalueelle. Valitse Kaikki kamerakierrot -luettelosta kierto jonka haluat poistaa. Napsauta Toisto. VIDEOLÄHTÖNÄKYMÄ Käytä videolähtönäkymää monitorissa näytettävän kameran valitsemiseen ja kamerakierrosten ohjaamiseen. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 41

42 Videolähtönäkymä. A. Tallennetut kamerakierrot B. Kamerakierron ohjaimet C. Näyttää valitun kameran monitorissa. Näytä monitorinäkymä tekemällä jokin seuraavista: Vedä kanava Navigaattorista työalueelle. Napsauta videolähtöä hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse Näytä näkymä. Valitse monitori Navigaattorista, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse Näytä näkymä. Monitorissa näytettävän kameran valitseminen: Napsauta videolähtöä Navigaattorissa tai kartalla hiiren kakkospainikkeella, osoita kohtaa Valitse kamera ja valitse kamera luettelosta. Valitse kamera videolähtönäkymän kameraluettelosta. Aloita kamerakierto tekemällä jokin seuraavista: Napsauta videolähtöä Navigaattorissa tai kartalla hiiren kakkospainikkeella, osoita kohtaa Käynnistä kamerakierto ja valitse kierto luettelosta. Valitse kierto videolähtönäkymän Kamerakierrot-valikosta ja napsauta Toista. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 42

43 Kamerakierron pysäyttäminen: Vapauta Toista-painike. Jos kierto käynnistetään uudelleen, se alkaa ensimmäisestä kamerasta. Manuaalinen siirtyminen seuraavaan tai edelliseen kameraan: Napsauta Edellinen kamera tai Seuraava kamera -painiketta. Huomaa, että manuaalinen ohjaus lopettaa käynnissä olevan kamerakierron. VIDEOLÄHTÖ OMINAISUUDET Videolähdöillä on kaksi välilehteä Ominaisuudet-ikkunassa: Kuvaus. Sisältää lähdön valinnaisen kuvauksen ja mahdollisesti myös ainoastaan järjestelmänvalvojille näkyvän kuvauksen. Näytettävät tiedot. Tältä välilehdeltä voit valita, mitä tietoja videolähtönäkymässä näytetään (monitorin nimi, päiväys, aika). Näytä Ominaisuudet-ikkuna tekemällä jokin seuraavista: Varmista, että videlähtönäkymä näkyy työalueella ja napsauta sitten työkalurivin Näytä/piilota ominaisuudet -painiketta. Napsauta videolähtönäkymää hiiren kakkospainikkeella ja valitse jokin Ominaisuudet-ikkunan välilehdistä (Kuvaus tai Laitetiedot). MONITOREISSA NÄYTETTÄVIEN KAMERAKIERTOJEN MUOKKAAMINEN JA LISÄÄMINEN Voit muokata kamerakierroksia ja lisätä niitä, jos olet saanut siihen valtuudet. Kamerakierron lisääminen: 1. Napsauta monitoria hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse sitten Muokkaa kamerakiertoja. Näyttöön ilmestyy Kamerakiertojen muokkaus -valintaikkuna. 2. Napsauta Lisää kamerakierto -painiketta Kaikki kamerakierrot -luettelon vieressä ja kirjoita kierrolle nimi. 3. Valitse vasemmasta ruudusta kamerat, jotka haluat lisätä kiertoon, ja napsauta Lisää. Vaihtoehtoisesti voit valita kamerat ja vetää ne oikeanpuoleiseen ruutuun. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 43

44 Muuta kameroiden järjestystä vetämällä kamera uuteen paikkaan. Poista kamera kierrosta valitsemalla se ja napsauttamalla Poista kamera -painiketta. Muuta kameran pysähdysaikaa valitsemalla kamera ja vetämällä sitten luettelon alla olevaa liukusäädintä. Voit valita useita kameroita pitämällä vaihtonäppäintä (SHIFT) painettuna ja napsauttamalla sitten ensimmäistä ja viimeistä niistä kameroista, jotka haluat valita. Lisää tai poista yksittäisiä kameroita pitämällä CTRL-painike painettuna ja napsauttamalla kameroita, jotka haluat lisätä tai poistaa. 4. Tallenna kierto napsauttamalla OK. Kamerakierron muokkaaminen. A. Valittavissa olevat kamerat B. Kamerakiertoluettelo C. Lisää, muokkaa ja poista kamerakiertoja D. Kamerakiertoon sisältyvät kamerat ja niiden pysähdysajat. E. Poista valittu kamera kamerakierrosta F. Määritä valitun kameran pysähdysaika. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 44

45 Kamerakierron muokkaaminen: Valitse kiertoluettelosta kierto, jota haluat muokata. Voit muokata seuraavia asetuksia: Muuta kierron nimi napsauttamalla Muuta kamerakierron nimi -painiketta ja kirjoita sitten kierrolle uusi nimi. Muuta kameroiden järjestystä vetämällä kamera uuteen paikkaan luettelossa. Poista kamera valitsemalla se ja napsauttamalla Poista kamera -painiketta. Lisää kamera kiertoon valitsemalla se vasemmasta ruudusta ja napsauttamalla Lisää. Kamerakierron poistaminen: 1. Valitse Kaikki kamerakierrot -luettelosta kierto, jonka haluat poistaa. 2. Napsauta luettelon vieressä olevaa Poista kamerakierto -painiketta. 3. Tallenna muutokset napsauttamalla OK. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 45

46 DIGITAALILÄHDÖT Digitaalilähtöjä käytetään ulkoisten laitteiden, kuten ovien, porttien tai valojen ohjaamiseen. DIGITAALILÄHTÖNÄKYMÄ Digitaalilähtönäkymä näyttää lähdön tilan (avoin/suljettu). Voit myös hallita lähtöjä näkymässä. Kaksi digitaalilähtönäkymää. Ensimmäinen lähtö on avoin, toinen on suljettu. Digitaalilähdöille voi käyttää myös muita kuin yllä olevia kuvakkeita. Näytä digitaalilähtönäkymä tekemällä jokin seuraavista: Vedä digitaalilähtö Navigaattorista työalueelle. Napsauta digitaalista lähtöä hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse Näytä näkymä. Valitse digitaalilähtö Navigaattorista, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse sitten Näytä näkymä. Digitaalilähdön tilan muuttaminen: Napsauta kuvaketta digitaalilähtönäkymässä. Lähdön tila muutetaan tai lähtöön lähetetään pulssi riippuen siitä, kumpi vaihtoehto on lähdön ensisijaisena toimintona. Ensisijainen toiminto määritetään System Managerissa. Molemmat komennot (Vaihda tilaa (avaa/sulje) ja Lähetä pulssi), ovat käytettävissä Ominaisuudet-ikkunan Lähdön MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 46

47 ohjaus-välilehdellä. Lisätietoja välilehdestä on kohdassa Digitaalilähdön ominaisuudet. DIGITAALILÄHTÖVALIKKO Digitaalilähtövalikossa on seuraavat komennot: Näytä näkymä. Näyttää digitaalilähtönäkymän, jossa voit hallita lähtöä. Näytä kartalla. Näyttää kameran sijainnin kartalla. Komento näkyy Navigaattorissa. Näytä Navigaattorissa. Näyttää kameran sijainnin Navigaattorissa. Komento näkyy Karttatyökalussa. Vaihda tilaa (avaa/sulje). Tämä komento muuttaa lähdön tilan. Jos lähtö on suljettu, se avataan. Jos se on avoin, se suljetaan. Lähtö pysyy muutetussa tilassa, kunnes se muutetaan uudelleen manuaalisesti tai hälytyksen seurauksena. Pulssi. Tila muutetaan vain määritetyksi ajaksi, minkä jälkeen lähtö palaa entiseen tilaansa. Määritä pulssin kesto Digitaalilähtö-välilehdellä Ominaisuudet-ikkunassa. Kuvaus. Näyttää Kuvaus-välilehden Ominaisuudet -ikkunasta. Näytettävät tiedot. Näyttää Näytettävät tiedot-välilehden Ominaisuudet -ikkunasta. Välilehdeltä voit valita, mitä tietoja videonäkymässä näytetään. Lähdön ohjaus. Näyttää Ominaisuudet-ikkunan Lähdön ohjaus -välilehden, josta voit ohjata lähtöä. Näytä valikko tekemällä jokin seuraavista: Napsauta digitaalilähtöä hiiren kakkospainikkeella Navigaattorissa tai kartalla. Valitse digitaalilähtö Navigaattorista ja napsauta Näytä valikko -painiketta Navigaattorin oikeassa alakulmassa. Napsauta digitaalilähtönäkymää hiiren kakkospainikkeella. DIGITAALILÄHDÖN OMINAISUUDET Digitaalilähdöillä on seuraavat välilehdet Ominaisuudet-ikkunassa: MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 47

48 Kuvaus Kuvaus-välilehdellä on digitaalilähdön yleiskuvaus ja järjestelmänhallintakuvaus, joka näkyy ainoastaan järjestelmänvalvojille. Vain järjestelmänvalvojat voivat lisätä kuvauksia System Manager. Näytettävät tiedot Tältä välilehdeltä voit valita, mitä tietoja näkymässä näytetään. Name. Lähdön nimi näytetään. Laiteryhmä. Laiteryhmän nimi näytetään. Lähdön ohjaus. Lähdön ohjaus -välilehdellä on seuraavat komennot: Kuvake Nimi Kuvaus Vaihda tilaa (avaa/sulje) Pulssi Pulssin kesto Päivitä Napsauta muuttaaksesi lähdön tilan. Napsauta muuttaaksesi lähdön tilan hetkellisesti. Määritä pulssin kesto vetämällä liukusäädintä. Päivittää kuvakkeen näyttämään lähdön tilan. Näytä Ominaisuudet-ikkuna tekemällä jokin seuraavista: Varmista, että digitaalilähtönäkymä näkyy työalueella ja napsauta sitten työkalurivin Näytä/piilota ominaisuudet -painiketta. Napsauta digitaalilähtönäkymää hiiren kakkospainikkeella ja valitse jokin Ominaisuudet-ikkunan välilehdistä (Kuvaus tai Laitetiedot). MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 48

49 DIGITAALITULOT Tallentimen digitaalituloihin voi liittää ulkoisia laitteita, esimerkiksi ovi- tai ikkuna-antureita. Tulojen tila näkyy kuvakkeina Workstation. Tiloja on kaksi: ei-aktiivinen ja aktiivinen. Kuvakkeet valitsee järjestelmänvalvoja. DIGITAALITULONÄKYMÄ Digitaalitulonäkymä näyttää digitaalitulon tilan: ei-aktiivinen tai aktiivinen. Kolme digitaalitulonäkymää. Näytä digitaalitulonäkymä tekemällä jokin seuraavista: Vedä digitaalitulo Navigaattorista työalueelle. Napsauta digitaalista tuloa hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse Näytä näkymä. Valitse digitaalitulo, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse Näytä näkymä. Digitaalitulokuvakkeen päivittäminen: Napsauta kuvaketta. DIGITAALITULOVALIKKO Valikossa on seuraavat komennot: Kuvaus: Näyttää Kuvaus-välilehden Ominaisuudet -ikkunasta. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 49

50 Näytettävät tiedot: Näyttää Näytettävät tiedot-välilehden Ominaisuudet -ikkunasta. Välilehdeltä voit valita, mitä tietoja videonäkymässä näytetään. Näytä digitaalitulovalikko tekemällä jokin seuraavista: Napsauta digitaalituloa hiiren kakkospainikkeella Navigaattorissa tai kartalla. Napsauta digitaalitulonäkymää hiiren kakkospainikkeella. DIGITAALITULON OMINAISUUDET Audiokanavilla on seuraavat välilehdet Ominaisuudet-ikkunassa: Kuvaus Kuvaus-välilehdellä on digitaalitulon yleiskuvaus ja järjestelmänhallintakuvaus, joka näkyy ainoastaan järjestelmänvalvojille. Vain järjestelmänvalvojat voivat lisätä kuvauksia System Manager. Näytettävät tiedot Tältä välilehdeltä voit valita, mitä tietoja näkymässä näytetään. Name. Tulon nimi näytetään. Laiteryhmä. Laiteryhmän nimi näytetään. Näytä Ominaisuudet-ikkuna tekemällä jokin seuraavista: Varmista, että digitaalitulonäkymä näkyy työalueella ja napsauta sitten työkalurivin Näytä/piilota ominaisuudet -painiketta. Napsauta digitaalitulonäkymää hiiren kakkospainikkeella ja valitse jokin Ominaisuudet-ikkunan välilehdistä (Kuvaus tai Laitetiedot). MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 50

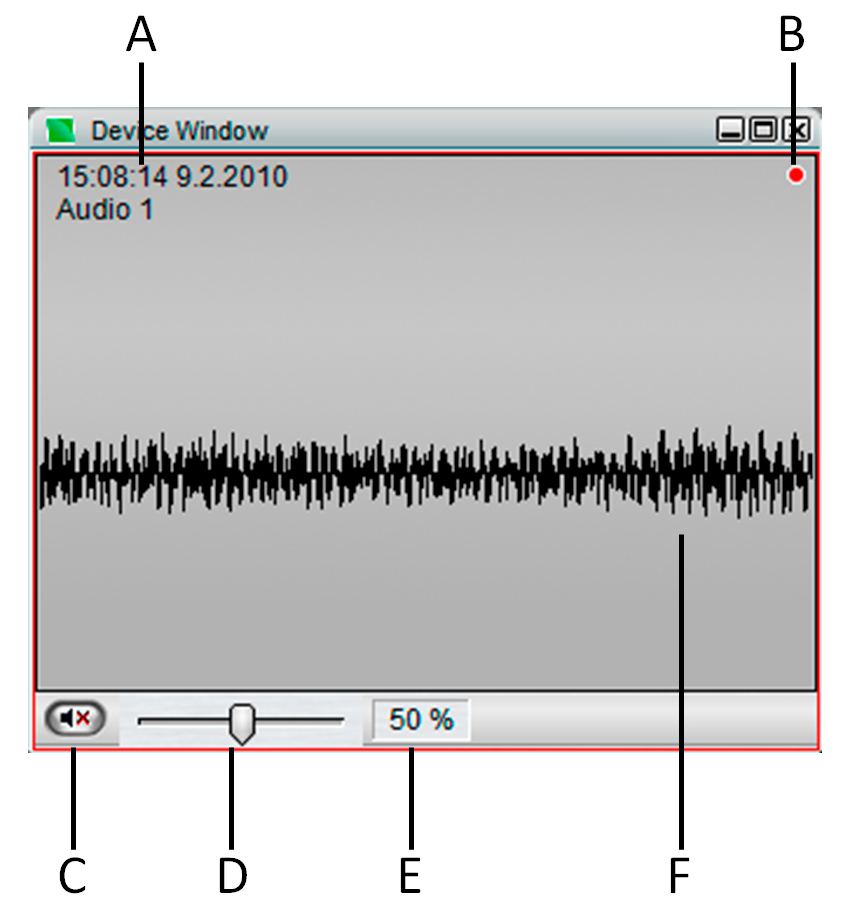

51 AUDIO Tallennin voi sisältää kolmentyyppisiä audiokomponentteja: Yksisuuntaisia analogisia ja IP-kanavia Kaksisuuntaisia IP-kanavia Audioyhteyskanavan YKSISUUNTAISET AUDIOKANAVAT Järjestelmän jokainen tallennin voi sisältää yksisuuntaisia audiokanavia. Kanavat voivat sisältää sekä analogisia että digitaalisia lähteitä. Mikäli käyttäjäkohtaiset oikeutesi riittävät, voit kuunnella järjestelmän kautta reaaliaikaista ja tallennettua ääntä. Audionäkymä. A. Kanavan päiväys, aika ja nimi B. Tallennuksen tila. C. Mykistä D. Äänenvoimakkuuden säädin E. Äänenvoimakkuus F. Oskilloskooppi YKSISUUNTAISTEN AUDIOKANAVIEN AVAAMINEN Avaa audiokanava tekemällä jokin seuraavista: Vedä kanava Navigaattorista työalueelle. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 51

52 Napsauta kanavaa hiiren kakkospainikkeella Navigaattorissa ja valitse Näytä reaaliaikainen näkymä. Valitse kanava Navigaattorista, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse Näytä reaaliaikainen näkymä. Katso myös Laiteikkunat. AUDIONÄKYMÄ Audionäkymässä on seuraavat osat: Nimi, päiväys, aika, tila: Kuten kameranäkymässä. Oskilloskooppi: Visualisoi audiosignaalien taajuudet. Mykistä: Napsauta mykistääksesi äänen ja napsauta uudelleen (vapauta painike) kuullaksesi äänen. Äänen voimakkuus: Säätää äänenvoimakkuutta. Voit ohjata audionäkymää samoin kuin muitakin laitenäkymiä. Lisätietoja on kohdassa Laiteryhmien ja laitteiden käyttäminen. ÄÄNEN TOISTO Voit toistaa ääntä vain eteenpäin ja normaalilla nopeudella. Pikatoistossa ääntä ei toisteta, mutta menossa oleva kohta näkyy kaaviossa. Toista tallennettua ääntä tekemällä jokin seuraavista: Napsauta kameraa hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse Näytä toistonäkymä. Napsauta audiokanavaa hiiren kakkospainikkeella ja valitse Näytä toistonäkymä. Valitse audiokanava Navigaattorista, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse sitten Näytä toistonäkymä. ÄÄNEN HAKU Tarkastele tallennettua ääntä napsauttamalla toistopaneelin Graafinen haku -painiketta. Lisätietoja on kohdassa Graafinen haku. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 52

53 AUDIO OMINAISUUDET Audiokanavilla on seuraavat välilehdet Ominaisuudet-ikkunassa: Kuvaus: Sisältää audiokanavan kuvauksen. Näytettävät tiedot: Tältä välilehdeltä voit valita, mitä tietoja audionäkymässä näytetään. Päivitys: Tältä välilehdeltä voit valita, päivitetäänkö kanavaa jatkuvasti vai ainoastaan silloin, kun järjestelmä havaitsee ääntä. Näytä Ominaisuudet-ikkuna tekemällä jokin seuraavista: Varmista, että audiokanavanäkymä näkyy työalueella ja napsauta sitten työkalurivin Näytä/piilota ominaisuudet -painiketta. Napsauta audiokanavanäkymää hiiren kakkospainikkeella ja valitse jokin Ominaisuudet-ikkunan välilehdistä (Kuvaus, Laitetiedot tai Päivitys). KAKSISUUNTAINEN IP AUDIO Kaksisuuntaisessa IP-audiossa käyttäjät voivat kommunikoida (tyypillisesti) kameran mikrofonin ja kaiuttimen sekä Workstationiin liitetyn mikrofonin ja kaiuttimen / kuulokkeiden yli. Kaksisuuntainen IP-audio voidaan käynnistää ja sulkea mikrofonillisen IP-kameran kameranäkymästä. KAKSISUUNTAISEN IP AUDIOKANAVAN AVAAMINEN Voit avata kaksisuuntaisen IP-audiokanavan kuuntelemista tai toistoa varten samalla tavoin kuin yksisuuntaisen audiokanavan (katso Yksisuuntaisten audiokanavien avaaminen) tai kommunikointia varten napsauttamalla audiokuvaketta mikrofonillisen kameran kameranäkymästä. Kaksisuuntaisen IP-audiokanavan avaaminen: Napsauta audiokuvaketta kaksisuuntaiseen IP-audioon yhdistetyn kameran kameranäkymässä (viereisen kuvan audiokuvake näyttää yhteyden olevan poikki, Closed ). Katso myös Laiteikkunat. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 53

54 KAKSISUUNTAISEN IP AUDION TILAT Kaksisuuntaisella IP-audiolla on kolme perustilaa. Tilat näkyvät kaksisuuntaiseen IP-audioon yhdistetyn kameran kameranäkymässä: Kaksisuuntainen audio on kiinni. Voit avata yhteyden napsauttamalla audiokuvaketta kameranäkymän vasemmalla laidalla. Kaksisuuntainen audio on auki. Voit kommunikoida vastaanottajan kanssa IP-audion yli. Voit sulkea yhteyden napsauttamalla audiokuvaketta kameranäkymän vasemmalla laidalla. Olet kuuntelijana audioyhteydessä. Vain kaksi tahoa voi kommunikoida kerrallaan kaksisuuntaisen IP-audion yli. Kuuntelutilassa kuulet molempien osapuolten puheen muttet voi itse kommunikoida. Voit pakottaa yhteyden auki napsauttamalla audiokuvaketta kameranäkymän vasemmalla laidalla. AUDIONÄKYMÄ, TOISTO, HAKU JA OMINAISUUDET Kaksisuuntaisen IP-audion audionäkymä, toisto, haku ja ominaisuudet toimivat identtisesti yksisuuntaisten IP-kanavien kanssa. Lisätietoja on kohdassa Yksisuuntaiset audiokanavat. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 54

55 AUDIOYHTEYS Jokaisella tallentimella on yksi audioyhteyskanava. Tämän kanavan kautta voit keskustella verkon yli. AUDIOYHTEYSKUVAKKEET Seuraavilla kuvakkeilla näytetään audioyhteyskanavan tila Navigaattorissa tai kartalla: Kuvake Kuvaus Yhteyskanava on suljettu. Soittopainiketta painetaan yhteyden toisessa päässä. Yhteyskanava on auki. AUDIOYHTEYSNÄKYMÄ Kun yhteyden toisessa päässä painetaan soittopainiketta, sekä Navigaattorissa tai kartalla että audioyhteysnäkymässä näytetään animoitu puhelinkuvake. Lisäksi kuuluu soittoääni. Audioyhteysnäkymä näytetään automaattisesti myös silloin, kun soittopainiketta painetaan (mikäli se ei ole jo näkyvissä työtilassa). Myös kaikki saman laiteryhmän laitenäkymät näytetään samassa ikkunassa. Audioyhteysnäkymä A. Audioyhteyskuvake näyttää yhteyden tilan B. Äänen voimakkuus C. Yhteyden ajastin. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 55

56 Audioyhteyden avaaminen ja sulkeminen: Napsauta audioyhteysnäkymässä Avaa/katkaise yhteys -painiketta. AUDIOYHTEYSVALIKKO Audioyhteysvalikko voi sisältää seuraavat komennot: Näytä näkymä. Näyttää audioyhteysnäkymän. Yhdistä. Napsauta avataksesi audioyhteyskanavan. Kuvaus: Näyttää Kuvaus-välilehden Ominaisuudet -ikkunasta. Näytettävät tiedot: Näyttää Näytettävät tiedot-välilehden Ominaisuudet -ikkunasta. Välilehdeltä voit valita, mitä tietoja audioyhteysnäkymässä näytetään. Näytä audioyhteysvalikko tekemällä jokin seuraavista: Napsauta audioyhteyskuvaketta hiiren kakkospainikkeella Navigaattorissa tai kartalla. Napsauta audioyhteysnäkymää hiiren kakkospainikkeella. AUDIOYHTEYDEN OMINAISUUDET Yhteyskanavalla on seuraavat välilehdet Ominaisuudet-ikkunassa: Kuvaus Kuvaus-välilehdellä on kanavan yleiskuvaus ja järjestelmänhallintakuvaus, joka näkyy ainoastaan järjestelmänvalvojille. Järjestelmänvalvojat voivat lisätä kuvauksia System Manager. Laitetiedot Tältä välilehdeltä voit valita, näytetäänkö näkymässä kanavan nimi. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 56

57 TEKSTIKANAVAT Tallentimet voivat vastaanottaa tekstidataa, joka tulee ulkoisista laitteista, esimerkiksi kassapäätteistä tai huoltamon polttoainemittareista. Voit seurata reaaliaikaista tekstidataa yhdessä videokuvan ja audion kanssa. Lisäksi voit etsiä tekstidataa Graafisessa haussa tai Tekstihaussa. Tekstikanavien käyttö edellyttää, että ohjelmistolisenssi tukee tekstikanavia. Lisäksi tarvitaan tekstidatan kaappausajuri. Ajuri määrittää, mitä tietoja lähetetään laitteesta DVMS-järjestelmään. TEKSTIKANAVANÄKYMÄ Tekstikanavanäkymän yläosassa näkyy valitun tapahtuman päivämäärä ja aika, kanavan ja kohteen nimi sekä tekstikanavanäkymän tila (tallennus tai toisto). Sen alapuolella on ylätunniste, tekstidataluettelo ja mukautettujen tapahtumien luettelo. Tekstidataluettelo näytetään aina. Ylätunniste ja mukautettujen tapahtumien lista ovat valinnaisia. XXXX Kolme tekstikanavanäkymää laiteikkunassa. A. Kanavan päiväys, aika ja nimi B. Ylätunniste C. Tekstidataluettelo D. Mukautettujen tapahtumien luettelo. Ylätunniste. Ylätunnisteessa näytetään kaappausajurin määrittämiä tunnistetietoja. Tekstidataluettelo. Luettelossa näytetään määrittämätöntä tekstidataa (tekstitapahtumia) sekä mukautettuihin tapahtumiin liittyvää tekstiä. Tekstidatan kaappausajuri määrittää näytettävät tiedot. Mukautettujen tapahtumien luettelo. Luettelossa näytetään kaappausajurin määrittämiä tunnistetietoja. Mukautetut tapahtuvat voidaan vaihtoehtoisesti näyttää tekstidataluettelossa mukautettujen tapahtumien luettelon sijasta. Seuraa reaaliaikaista tekstikanavanäkymää tekemällä jokin seuraavista: Vedä tekstikanava Navigaattorista työalueelle. Napsauta tekstikanavaa hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse Näytä näkymä. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 57

58 Valitse tekstikanava, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse sitten Näytä reaaliaikainen näkymä. TEKSTIKANAVAVALIKKO Valikossa voi olla seuraavat komennot: Erota. Tämä komento on näkyvissä vain, jos laiteikkunassa on useampi kuin yksi laitenäkymä. Se siirtää valitun tekstikanavanäkymän omaksi laiteikkunakseen. Kuvaus. Näyttää Ominaisuudet-ikkunan Kuvaus-välilehden, johon järjestelmänvalvojat voivat lisätä tietoja kustakin kanavasta. Näytettävät tiedot. Näyttää Näytettävät tiedot-välilehden Ominaisuudet-ikkunasta. Välilehdeltä voit valita, mitä tietoja tekstikanavanäkymässä näytetään. Graafinen haku. Näyttää graafisen hakutyökalun, jonka avulla voit etsiä tallennettua tekstidataa. Tekstihaku. Näyttää Tekstihaku-työkalun, jonka avulla voit etsiä tallennettua tekstidataa. Näytä reaaliaikainen näkymä. Näyttää reaaliaikaisen tekstikanavanäkymän. Näytä toistonäkymä. Näyttää toistonäkymän kanavalta. Näytä tekstikanavavalikko tekemällä jokin seuraavista: Napsauta tekstikanavakuvaketta hiiren kakkospainikkeella Navigaattorissa tai kartalla. Napsauta audioyhteysnäkymää hiiren kakkospainikkeella. TEKSTIKANAVAN OMINAISUUDET Tekstikanavalla on seuraavat välilehdet Ominaisuudet-ikkunassa: Kuvaus Kuvaus-välilehdellä on kanavan yleiskuvaus ja järjestelmänhallintakuvaus, joka näkyy ainoastaan järjestelmänvalvojille. Järjestelmänvalvojat voivat lisätä kuvauksia System Manager. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 58

59 Näytettävät tiedot Tältä välilehdeltä voit valita mitä tietoja tekstikanavanäkymässä näytetään (kanavan nimi, ryhmän nimi, kanavan tila, päivämäärä ja aika). TEKSTIDATAN ETSIMINEN JA TOISTO Voit etsiä ja toistaa tallennettua tekstidataa. Graafisessa haussa näytetään tallennetun datan määrä pylväskaaviona. Lisätietoja on kohdassa Graafinen haku. Voit etsiä tekstidataa myös määrittämällä hakukriteereitä, esimerkiksi etsittävän merkkijonon. Lisätietoja on kohdassa Tekstihaku. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 59

60 TOISTO TOISTONÄKYMÄN NÄYTTÄMINEN Näytä toistonäkymä tekemällä jokin seuraavista: Napsauta kameraa hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse Näytä toistonäkymä. Valitse kamera tai audiokanava Navigaattorista, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse sitten Näytä toistonäkymä. Napsauta reaaliaikaista videonäkymää hiiren kakkospainikkeella ja valitse Näytä toistonäkymä. HUOMAA: Jos järjestelmänvalvoja on asettanut toiston kameran ensisijaiseksi toiminnoksi, voit toistaa tiedostoja myös kaksoisnapsauttamalla kamerakuvaketta tai vetämällä kameran työalueelle. Tavallisesti kaksoisnapsautus kuitenkin tuo näkyviin reaaliaikaisen näkymän. MONINÄKYMÄTOISTO Voit toistaa yhteensä kahdeksan kanavan synkronoitua aineistoa. Kanavat voivat olla video-, audio- tai tekstidatakanavia tai niiden yhdistelmä. Lisätietoja laiteikkunan käyttämisestä on kohdassa Laiteikkunat. Toista kuvaa usealta kanavalta tekemällä jokin seuraavista: Napsauta laiteryhmän kuvaketta hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse sitten Näytä toistonäkymä Napsauta kameraa hiiren kakkospainikkeella Navigaattorissa tai kartalla, tai napsauta vaihtoehtoisesti hiiren kakkospainikkeella reaaliaikaista videonäkymää ja valitse Näytä toistonäkymä. Vedä sitten muut kamerat Navigaattorista tai työalueelta toistonäkymään. TOISTOPAINIKKEET Toiston ohjauspainikkeet näytetään toistoikkunan alaosassa. Käytä painikkeita tallennetun aineiston toistamiseen, toiston keskeyttämiseen, MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 60

61 pysäyttämiseen sekä pikatoistoon eteen- ja taaksepäin. Käytettävissä on viisi kuvanopeutta (1, 2, 4, 8, 16 ). Toistoikkuna A. Napsauta Tallenna-nappia tallentaaksesi kuvan tai medialeikkeen. Voit myös tulostaa yksittäisiä kuvia. B. Näyttää edellisen/seuraavan kuvan. C. Aloittaa tai lopettaa toiston. D. Vaihtaa toiston suunnan tai nopeuden. E. Avaa hakutyökalut, joita voidaan käyttää tallennetun datan etsimiseen. Normaali toisto: Napsauta Toisto. Keskeyttääksesi toiston: Napsauta uudelleen Toista-painiketta. Nopeutettu toisto: Vedä liukusäädintä oikealle. Mitä enemmän oikealla liukusäädin on, sitä nopeampaa toisto on. Toiston nopeus näkyy liukusäätimen oikealla puolella olevassa kehyksessä. Taaksepäin toisto: Vedä liukusäädintä vasemmalle. Mitä enemmän vasemmalla liukusäädin on, sitä nopeampaa taaksepäin toisto on. Toiston nopeus näkyy liukusäätimen oikealla puolella olevassa kehyksessä. Siirtyminen seuraavaan tai edelliseen kuvaan: Napsauta Edellinen tai Seuraava -painiketta. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 61

62 HUOMAA:MPEG-4- tai WMC9-pakkauksen ollessa käytössä Edellinen-nappi näyttää edellisen täyden kuvan. KUVAN JA ÄÄNEN TODENTAMINEN Järjestelmä havaitsee, jos kuva- tai ääninäytteitä on lisätty, poistettu, korvattu tai muutettu. Kun käsiteltyjä kuva- tai äänitiedostoja toistetaan, video- tai audionäkymässä näkyy punaisella ilmoitus Aineisto ei ole alkuperäistä. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 62

63 AINEISTOHAUT LIIKEHAKU Käytä Liikehakua etsiessäsi kuvia, joissa esiintyy liikettä halutussa kohdassa kameran kuva-alaa. Näytä Liikehaku tekemällä jokin seuraavista: Napsauta Etsi-painiketta ja valitse Liikehaku. Napsauta videonäkymää toistotilassa hiiren kakkospainikkeella ja valitse Liikehaku. Sulje Liikehaku tekemällä jokin seuraavista: Napsauta Sulje-painiketta Liikehaku-ikkunan oikeassa yläkulmassa. LIIKEHAUN KÄYTTÄMINEN Käyttääksesi liikehakua: 1. Maalaa kynällä tai jollakin muulla piirtotyökalulla alue, jossa esiintynyttä liikettä haluat etsiä. Valittu alue näkyy punaisena. Katso Piirtotyökalut. 2. Määritä liikkeentunnistuksen herkkyys ja vaadittava liikkeen määrä. Katso Herkkyys ja Määrä. 3. Aseta haun aloitus- ja lopetusaika. Katso Aloitus- ja lopetusaika. 4. Määritä muut hakuvaihtoehdot. Katso Muut hakuvaihtoehdot. 5. Napsauta Hae-painiketta. Näyttöön ilmestyy tilanneilmaisin ja Kirjanmerkit-lista. Hakuehdot täyttävät kuvat lisätään listaan. Lisätietoja kirjanmerkeistä on kohdassa Kirjanmerkit. 6. Voit pysäyttää haun napsauttamalla tilanneilmaisimen Pysäytä haku -painiketta. Muussa tapauksessa järjestelmä etsii tallennusten loppuun tai määritettyyn lopetuskohtaan asti. 7. Hakutulokset näytetään Kirjanmerkit-luettelossa. Toista tapahtuma valitsemalla kirjanmerkki listasta ja napsauttamalla Avaa kirjanmerkki -painiketta. Käytä sitten videonäkymän alaosassa olevia toistopainikkeita videon toistamiseen. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 63

64 PIIRTOTYÖKALUT Piirtotyökalujen käyttäminen: Käytä piirtotyökaluja halutun alueen valitsemiseen videonäkymästä. Järjestelmä etsii liikettä punaisiksi maalatuilta alueilta eikä kiinnitä huomiota liikkeeseen maalaamattomilla alueilla. Työkalu Nimi Kuvaus Kynä Pyyhekum i Lasso Täytä/tyhj ennä Maalaa kynällä ikkunaan alue, jota haluat tarkastella. Määritä kynän koko napsauttamalla työkalun koon valintapainiketta (suuri, keskikoko, pieni). Poista pyyhekumilla alueet, joita et halua tarkastella. Määritä pyyhekumin koko napsauttamalla työkalun koon valintapainiketta (suuri, keskikoko, pieni). Käytä valitaksesi alueita suorien viivojen avulla. Jos kynä on valittuna, tämän työkalun käyttö suurentaa valittuja alueita. Jos pyyhekumi on valittuna, tämä työkalu pienentää valintaa. Napsauta kuvan kohtaa, josta haluat aloittaa valinnan. Napsauta uudelleen, kun haluat kiinnittää ääriviivan ja muuttaa suuntaa. Päätä valinta napsauttamalla aloituskohtaa. Alue valitaan tai poistetaan valinnasta. Jos kynä on valittuna, tämän painikkeen napsauttaminen valitsee koko kuvan. Jos valittuna on pyyhekumi, tämän painikkeen napsauttaminen poistaa kaikki valinnat. Käännä vastakkais eksi Kääntää valitut ja valitsemattomat alueet vastakkaisiksi. Joskus on helpompaa valita alue, jota et halua tarkastella, ja kääntää sitten valinta vastakkaiseksi. Työkalun koko Napsauta jotakin painikkeista määrittääksesi kynän tai pyyhekumin koon (suuri, keskikoko, pieni). MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 64

65 HERKKYYS Käytä Herkkyys-arvoa määrittämään, kuinka paljon pikseliarvojen pitää muuttua, jotta järjestelmä tulkitsee muutoksen liikkeeksi. Herkkyyden määrittäminen: Vedä liukusäädintä vasemmalle vähentääksesi herkkyyttä, oikealle lisätäksesi herkkyyttä. MÄÄRÄ Järjestelmä havaitsee kuvat, joissa liikkuva kohde on minimikokoa suurempi, eikä kiinnitä huomiota pienempiin kohteisiin. Mikäli kuvassa on useampia kuin yksi liikkuva kohde, järjestelmä laskee liikkuvat kohteet yhdeksi. Vaadittavan liikkeen määrän asettaminen: Vedä liukusäädintä vasemmalle vähentääksesi vaadittavaa liikkeen määrää, oikealle lisätäksesi vaadittavaa liikkeen määrää. ALOITUS JA LOPETUSAIKA Oletuksena Liikehaku alkaa toistonäkymässä näkyvästä ajasta. Se päättyy tallennettujen kuvien loppuessa. Voit kuitenkin muuttaa aloitus- ja lopetusaikaa. Aloitusajan määrittäminen: Tee jokin seuraavista Pvm ja aika -välilehdellä liukusäädinten alla: Lopetusajan määrittäminen: Aloita haku vanhimmista tiedostoista valitsemalla Etsi aineiston alusta. Valitse aloituspäivä ja -aika poistamalla tarkistusmerkki Etsi aineiston alusta -ruudusta, napsauta Aseta aloitusaika -painiketta ja valitse sitten aloituspäivä ja -aika. Tee jokin seuraavista Pvm ja aika -välilehdellä: Lopeta haku vanhimpiin tiedostoihin valitsemalla Etsi aineiston loppuun. Valitse lopetuspäivä ja -aika poistamalla valinta Etsi aineiston loppuun -ruudusta, napsauta Aseta lopetusaika -painiketta ja valitse sitten lopetuspäivä ja -aika. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 65

66 MUUT HAKUVAIHTOEHDOT Muiden hakuvaihtoehtojen määrittäminen: 1. Napsauta Hakuvaihtoehdot-välilehteä. 2. Valitse tai poista jokin seuraavista vaihtoehdoista: Näytä löydetyt kuvat toistoikkunassa. Kun vaihtoehto on valittu, toistoikkuna näyttää jokaisen löydetyn kuvan toistoikkunassa haun aikana. Päätä haku ensimmäiseen löydettyyn kuvaan. Kun vaihtoehto on valittu, haku pysähtyy, kun ensimmäinen kuva löytyy. Poista tallentamattomat kirjanmerkit ennen haun aloittamista. Kun vaihtoehto on valittu, tallentamattomat kirjanmerkit poistetaan kirjanmerkkilistasta ennen hakua. GRAAFINEN HAKU Käytä Graafinen haku -toimintoa tallennetun kuvan ja äänen nopeaan hakuun. Näytä Graafinen haku tekemällä jokin seuraavista: Napsauta Etsi-painiketta ja valitse Graafinen haku. Napsauta video- tai audionäkymää hiiren kakkospainikkeella ja valitse Graafinen haku. Sulje Graafinen haku tekemällä jokin seuraavista: Napsauta Sulje-painiketta Graafinen haku -ikkunan oikeassa yläkulmassa. TIETOA GRAAFISESTA HAUSTA. Graafinen haku -ikkuna näyttää tallennetun aineiston pylväskaaviona. Vaaka-akseli näyttää ajan ja pystyakseli tallennetun aineiston määrän. Pylväiden korkeutta katsomalla huomaat heti, jos kohteessa on ollut toimintaa. Tämä edellyttää, että tallennus perustuu liikkeen- tai äänentunnistukseen. Jos ääntä tai kuvaa tallennetaan jatkuvasti, kaikki pylväät ovat samankorkuisia. Tapahtumien löytämiseen jatkuvista tallenteista voit kokeilla Liikehakua. Lisätietoja on kohdassa Liikehaku. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 66

67 A. Aika-välilehdet. Napsauttamalla näitä välilehtiä voit muuttaa aika-asteikkoa. B. Päiväyksen ja ajan näyttö. Näyttää aktiivisen ajankohdan päiväyksen ja kellonajan. Tallenne kyseiseltä ajalta näkyy video- tai audionäkymässä. C. Aikahaku-painike. Näyttää kalenterin, josta voit valita kaaviossa näytettävän päivän ja kellonajan. Lisätietoja aikahausta on kohdassa Aikahaku. D. Määränäyttö. Aikatilassa tämä näyttö näyttää, kuinka monta aikayksikköä tallennettua kuvaa tai ääntä valittu pylväs sisältää. Datatilassa se näyttää kuvien tai ääninäytteiden lukumäärän. E. Aikatilan symboli. Oikean yläkulman kello osoittaa, että kaavio on aikatilassa. Jos symbolia ei näy, kaavio on datatilassa. F. Vaihtoehdot. Näyttää valikon, jossa on seuraavat vaihtoehdot: Aikatila. Kun aikatila on valittu, tallennetun aineiston määrä näytetään aikayksikköinä, esimerkiksi valitussa minuutissa on 60 sekuntia tallennettua materiaalia. Kun aikatilaa ei ole valittu, tallennetun videon määrä näkyy kuvien lukumääränä. Äänen määrä näytetään MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 67

68 ääninäytteiden lukumääränä. Tekstidatan määrä näytetään tekstitapahtumien lukumääränä. Lisänäkymä > Näytä lisänäkymä. Valitsemalla Näytä lisänäkymä avaat pääkaavion alapuolelle pienemmän kaavion. Pienemmässä kaaviossa valittu aika esitetään tarkemmassa aika-asteikossa. Jos valittuna on esimerkiksi Tunnit-välilehti, lisäkaavio näyttää tallennetun materiaalin valitun minuutin jokaiselta sekunnilta. Asteikko. Jos kaavion asteikko ei sovi tallennetun tiedon määrälle, voit muuttaa asteikkoa tässä. Tämä komento on käytettävissä vain datatilassa. G. Vierityspalkin painike. Voit siirtyä tallennuksissa nopeasti eteen- ja taaksepäin vierityspalkin painiketta vetämällä. Vierittäessäsi näet aktiivisen ajan työkaluvihjeenä ja tiedät siten, milloin pysähtyä. H. Pylväät. Jokaisessa pylväässä näkyy valittuna ajanjaksolta tallennetun aineiston määrä. Kun osoitat kaaviota hiiriosoittimella, pylvään aloitusaika näkyy työkaluvihjeenä. Valittu pylväs näkyy keltaisena, ja kyseisen ajanjakson aineisto näkyy toistoikkunassa. HUOMAA: Aloita toisto napsauttamalla Toista-painiketta näkymän alla. I. Edellinen pylväs- ja Seuraava pylväs -painikkeet. Näitä painikkeita napsauttamalla voit siirtyä seuraavaan tai edelliseen pylvääseen. J. Sovita kaavio ikkunaan. Jos pylväät eivät mahdu näyttöön, pylvään huipulla oleva nuoli osoittaa pylvään jatkumisen. Muuta asteikkoa napsauttamalla Sovita kaavio ikkunaan -painiketta. Tämä komento on käytettävissä vain datatilassa. Vaihtoehtoisesti voit napsauttaa Vaihtoehdot, valita kohdan Asteikko ja valita sitten asteikon. K. Päivitä. Kaavio ei päivity automaattisesti näyttämään Graafisen haun avaamisen jälkeen tallennettua kuvaa tai ääntä. Päivitä kaavio napsauttamalla tätä painiketta. KAAVIOSSA SIIRTYMINEN Voit liikkua kaaviossa seuraavasti: Aika-välilehdet. Voit liikkua tallennuksissa aika-välilehtiä napsauttamalla. Eteen- ja taakse-painikkeet. Voit siirtyä pylväästä toiseen napsauttamalla Seuraava pylväs- ja Edellinen pylväs -painikkeita. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 68

69 Valitse pylväs. Napsauta pylvästä nähdäksesi sen ensimmäisen kuvan. Valittu pylväs siirtyy aina kaavion keskelle. Vierityspalkki. Napsauta ja vedä vierityspalkin painiketta siirtyäksesi materiaalissa eteen- ja taaksepäin. Aikahaku. Napsauta Aikahaku-painiketta näyttääksesi kalenterin, josta voit valita päivän ja kellonajan, joihin haluat siirtyä. GRAAFISEN HAUN KÄYTTÄMINEN Graafisen haun käyttäminen: 1. Napsauta Kuukaudet -välilehteä ja sitten kuukautta (pystysuora pylväs), jota haluat tarkastella. Napsauta sitten Päivät-välilehteä valitaksesi päivän ja sen jälkeen Tunnit- ja Minuutit -välilehtiä (jos tarpeen) valitaksesi tunnin ja minuutin. 2. Valittu pylväs näkyy keltaisena, ja pylvään ensimmäinen kuva näkyy videonäkymässä. 3. Toista kuvaa tai ääntä käyttämällä toiston ohjauspainikkeita Laiteikkunassa. Lisätietoja on kohdassa Toistopainikkeet. HUOMAA: Löytääksesi oikean kuvan voit siirtyä kuvasta toiseen käyttämällä Edellinen ja Seuraava -painikkeita. MONINÄKYMÄHAKU Graafisessa haussa voi olla samanaikaisesti käytössä kahdeksan video- tai audionäkymää. Kameran, audiokanavan tai tekstikanavan lisääminen hakuikkunaan: Vedä kamera tai audiokanava Navigaattorista hakuikkunaan. Kameran, audiokanavan tai tekstikanavan poistaminen hakuikkunasta: Vedä näkymä pois hakuikkunasta tai napsauta näkymää hiiren kakkospainikkeella ja valitse Sulje. AIKAHAKU Käytä Aikahakua löytääksesi määritettyä ajankohtaa lähinnä olevan tallennetun kuvan. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 69

70 Aikahaun käyttäminen: 1. Napsauta Graafisessa haussa Aikahaku-painiketta. Aikahaku tulee näyttöön. 2. Valitse valikoista vuosi ja kuukausi. Valitse sitten kalenterista päivä napsauttamalla sitä. Valitse aika valikoista. 3. Napsauta OK. Ohjelma etsii kuvan, joka on lähinnä valitsemaasi aikaa eteen- tai taaksepäin. Kuva näkyy videonäkymässä ja kaavio päivittyy. Katso myös Graafinen haku. TEKSTIHAKU Tekstihaku voit etsiä tallennettua tekstidataa (katso Tekstikanavat). TIETOA TEKSTIHAUSTA Tekstihaussa on seuraavat vaihtoehdot: Tekstihaussa käytettävä hakulogiikka. Haku etsii tapahtumat, jotka kuuluvat yhteen valituista tapahtumalajeista (ylempi valikko) ja jotka vastaavat kaikkia määritettyjä tekstiehtoja (keskellä). MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 70

71 Tekstihaussa käytettävä hakulogiikka. Haku etsii tapahtumat, jotka kuuluvat yhteen valituista tapahtumalajeista ja jotka vastaavat kaikkia määritettyjä tekstiehtoja. Tapahtumalaji Valitse vähintään yksi tapahtumalaji. Vaihtoehto Tekstitapahtuma on ainoa kiinteä vaihtoehto. Tällä valinnalla voit etsiä merkkijonoja määrittämättömästä tekstidatasta. Tekstidatan kaappausajuri määrittää muut käytettävissä olevat vaihtoehdot. Tekstiehdot Tekstidatan kaappausajuri voi määrittää kullekin tapahtumalajille hakutunnisteita, joita voit käyttää tapahtumien löytämiseen. Jos esimerkiksi ostoksen loppusummaa käytetään hakutunnisteena, voit etsiä tapahtumia, joiden loppusumma osuu määritetylle alueelle. Järjestelmässä on kahdenlaisia hakutunnisteita: tekstitunnisteita ja numeerisia tunnisteita. Jos käytät tekstitunnisteita, anna täsmälleen se alfanumeerinen merkkijono, jonka haluat löytää. Jos käytät numeerisia tunnisteita, voit antaa joko täsmälleen sen arvon, jonka haluat löytää tai voit määrittää arvoalueen. Hakukriteereinä voi käyttää ainoastaan kokonaislukuja. Ainoa kiinteä hakuvaihtoehto on Teksti sisältää, jolla voit etsiä merkkijonoja tekstidataluettelossa näytettävästä määrittämättömästä tekstidatasta (tekstitapahtumista). Boolean-hakulogiikka Jos valitset useamman kuin yhden tapahtumalajin, ohjelma etsii tapahtumat, jotka kuuluvat johonkin valituista tapahtumalajeista (Boolean-operaattori OR). Jos valitset useamman kuin yhden tekstiehdon, ohjelma etsii tapahtumat, jotka täyttävät kaikki määritetyt ehdot (Boolean-operaattori AND). Jos määrität useamman kuin yhden tapahtumalajin ja useamman kuin yhden tekstiehdon, ohjelma etsii tapahtumat, jotka kuuluvat yhteen valituista tapahtumalajeista ja jotka täyttävät kaikki määritetyt ehdot (Boolean-operaattori AND). MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 71

72 TEKSTIHAUN KÄYTTÖ Merkkijonoja sisältävien tapahtumien etsiminen: 1. Valitse Tapahtumalajit-kohdassa jokin seuraavista: Valinnalla Tekstitapahtuma voit etsiä merkkijonoa määrittämättömästä tekstidatasta. Valitse mukautettu tapahtumalaji, johon liittyy merkkijonoja. 2. Valitse kohdasta Tekstiehdot vaihtoehto Teksti sisältää tai jokin muu vaihtoehto, joka hyväksyy arvoksi merkkijonon. 3. Kaksoisnapsauta vastaavaa solua Arvo-sarakkeessa ja kirjoita siihen etsittävä teksti. 4. Aseta haun aloitus- ja lopetusaika ja määritä muut hakuvaihtoehdot. 5. Napsauta Hae. Numeroita sisältävien tapahtumien etsiminen: 1. Valitse kohdasta Tapahtumalajit tapahtumalaji, joka liittyy numeroihin. 2. Valitse kohdasta Tekstiehdot vaihtoehto, joka hyväksyy numeerisia arvoja. 3. Tee jokin seuraavista: Jos haluat löytää täsmälleen jonkin arvon, kaksoisnapsauta Arvo-saraketta ja kirjoita siihen etsittävä numero. Jos haluat määrittää arvoalueen, kirjoita pienin arvo Arvo-sarakkeeseen ja suurin arvo Enimmäisarvo-sarakkeeseen. HUOMAA: Käytä vain kokonaislukuja. 4. Aseta haun aloitus- ja lopetusaika ja määritä muut hakuvaihtoehdot. 5. Napsauta Hae. Mukautettujen tapahtumien löytäminen: 1. Valitse tapahtumalaji kohdasta Tapahtumalajit. 2. Määritä tarvittaessa muut hakuehdot kohdassa Tekstiehdot. 3. Aseta haun aloitus- ja lopetusaika ja määritä muut hakuvaihtoehdot. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 72

73 4. Napsauta Hae. Aloitusajan määrittäminen: Aloita haku vanhimmista tiedostoista valitsemalla Etsi aineiston alusta. Valitse aloituspäivä ja -aika poistamalla tarkistusmerkki Etsi aineiston alusta -ruudusta, napsauta Aseta aloitusaika -painiketta ja valitse sitten aloituspäivä ja -aika. Lopetusajan määrittäminen: Lopeta haku vanhimpiin tiedostoihin valitsemalla Etsi aineiston loppuun. Valitse lopetuspäivä ja -aika poistamalla valinta Etsi aineiston loppuun -ruudusta, napsauta Aseta lopetusaika -painiketta ja valitse sitten lopetuspäivä ja -aika. Muiden hakuvaihtoehtojen määrittäminen: Näytä löydetty tekstidata toistoikkunassa. Kun vaihtoehto on valittu, toistoikkunassa näytetään kaikki hakuehtoja vastaavat tapahtumat haun aikana. Päätä haku ensimmäiseen esiintymään. Kun vaihtoehto on valittu, haku pysähtyy, kun ensimmäinen hakuehtoja vastaava tapahtuma löytyy. Poista tallentamattomat kirjanmerkit ennen uutta hakua. Kun vaihtoehto on valittu, tallentamattomat kirjanmerkit poistetaan kirjanmerkkilistasta ennen kutakin hakua. Hakutulokset näytetään Kirjanmerkit-luettelossa. Lisätietoja on kohdassa Kirjanmerkit. KIRJANMERKIT Kun käytät Liikehakua tai Tekstihakua, ohjelma lisää löydetyt tapahtumat Kirjanmerkit-listaan. Voit lisätä listaan myös manuaalisesti kuvia tai audionäytteitä, joiden haluat olevan helposti saatavilla. Listassa voi olla tallennettuja ja tallentamattomia kirjanmerkkejä. Kun listaan lisätään kirjanmerkkejä, niitä ei tallenneta. Tallentamattomat kirjanmerkit poistetaan, jos vaihdat profiilia tai kirjaudut ulos Workstation. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 73

74 Jos haluat pitää kirjanmerkin listassa silloinkin, kun vaihdat profiilia tai kirjaudut ulos, sinun on tallennettava se. Tallennetut kirjanmerkit säilytetään, kunnes poistat ne manuaalisesti. Kirjanmerkit-lista. A. Näyttää kirjanmerkissä olevan näytteen B. Tallentaa kirjanmerkin C. Poistaa valitun kirjanmerkin tai useita kirjanmerkkejä D. Poistaa kaikki tallentamattomat kirjanmerkit Listassa on seuraavat sarakkeet: Lähde. Kameran tai audiokanavan nimi. Pvm ja aika. Tapahtuman alkamispäivä ja -aika. Kuvaus. Tapahtuman nimi tai kirjanmerkille manuaalisen tallennuksen yhteydessä annettu kuvaus. Toista tapahtuma kirjanmerkkilistasta tekemällä jokin seuraavista: Kaksoisnapsauta tapahtumaa. Toista tapahtuma valitsemalla kirjanmerkki listasta ja napsauttamalla Avaa kirjanmerkki -painiketta. Napsauta tapahtumaa hiiren kakkospainikkeella ja valitse Avaa kirjanmerkki. Toisto käynnistyy automaattisesti. Tapahtuman lisääminen kirjanmerkkeihin: Napsauta videonäkymää toistotilassa hiiren kakkospainikkeella ja valitse Lisää kirjanmerkkeihin. Kirjanmerkin tallentaminen: 1. Napsauta tallennettavaa kirjanmerkkiä ja tee jokin seuraavista: Napsauta Tallenna kirjanmerkki -painiketta. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 74

75 Napsauta tapahtumaa hiiren kakkospainikkeella ja valitse Tallenna kirjanmerkki. 2. Kirjoita kirjanmerkin kuvaus ja napsauta OK. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 75

76 KUVATYÖKALUT Ohjelmisto sisältää kuvatyökaluja kuvien tarkkuuden parantamiseksi ja yksityiskohtien korostamiseksi. Voit muokata sekä reaaliaikaista että tallennettua kuvaa. Kuvanmuokkaustyökalujen käyttäminen: 1. Napsauta hiiren kakkospainikkeella videonäkymää, jota haluat muokata, ja valitse Kuvan muokkaus. 2. Napsauta suodatinta tai suodattimia, joita haluat käyttää. Muokattu kuva näkyy Kuvan muokkaus -ikkunassa. 3. Napsauta OK. Jos käytät suodattimia reaaliaikaiseen kuvaan, niitä käytetään reaaliaikatilassa, mutta ne eivät vaikuta toistettavaan kuvaan. Jos käytät suodattimia toistettavaan kuvaan, ne vaikuttavat vain siihen. Suodattimia käytetään, kunnes muutat ne tai palautat oletusasetukset. Suodattimien oletusasetusten palauttaminen: 1. Napsauta videonäkymää hiiren kakkospainikkeella ja valitse Kuvan muokkaus. 2. Napsauta Palauta oletusasetukset. Seuraavat työkalut ovat käytettävissä: Työkalu Nimi Kuvaus Terävöitä Lisää reuna-alueiden kontrastia. Poista kohinaa Korosta ääriviivoja Harmaasäv y Kohinalla tarkoitetaan hajapikseleitä, jotka saavat kuvan näyttämään rakeiselta. Tämä suodatin poistaa ei-toivotut pikselit ja tasoittaa kuvaa säilyttäen kuitenkin ääriviivat terävinä. Tämä suodatin parantaa objektien reuna-alueita niin, että objekteista tulee selvempiä. Poistaa kuvasta värit. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 76

77 Tasoita Poista lomitus Peilaa Tämä suodatin jakaa kirkkausarvot mustasta valkoiseen tasaisemmin värispektrissä. Se muuttaa tummimman pikselin niin lähelle mustaa ja vaaleimman niin lähelle valkoista kuin mahdollista. Sen jälkeen se jakaa jäljellä olevat pikselit tasaisesti näiden kahden arvon välille. 4CIF-kuvassa on kaksi lomitettua kenttää, mikä voi aiheuttaa nopeasti liikkuvissa objekteissa niin sanotun kampaefektin. Tämä suodatin poistaa kampaefektin. Kääntää kuvan vaaka-akselilla. Käännä Kääntää kuvan pystyakselilla. Suurenna Kirkkaus Suurentaa kuvan tiettyä aluetta. Voit muuttaa alueen kokoa vetämällä suorakulmion kulmasta. Tummenna tai vaalenna kuvaa. Kontrasti Säätää kuvan vaaleiden ja tummien kohtien eroa. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 77

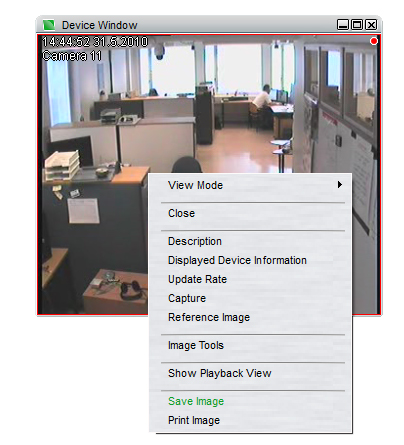

78 MEDIAN JA HÄLYTYSAINEISTON TALLENTAMINEN KUVIEN TULOSTAMINEN TAI TALLENTAMINEN Voit tulostaa ja tallentaa kuvia suoraan laitenäkymästä. Kuvan tallentaminen tai tulostaminen: 1. Avaa kameranäkymä reaaliaika- tai toistotilassa. 2. Kun olet löytänyt tallennettavan tai tulostettavan kuvan, napsauta sitä hiiren oikealla painikkeella. 3. Valitse valikosta Tallenna kuva tai Tulosta kuva. Jos valitsit Tulosta kuva, kuva lähetetään oletustulostimelle. Jos valitsit Tallenna kuva, valitse kuvalle polku ja tiedostonimi. Oletusarvoinen tiedostonimi sisältää kuvan päiväys- ja aikatiedot. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 78

79 KUVAN, ÄÄNEN JA TEKSTIDATAN TALLENTAMINEN Voit tallentaa medialeikkeitä yhdeltä tai useammalta kameralta, audiokanavalta tai tekstikanavalta. Voit asettaa järjestelmän tallentamaan medialeikkeet automaattisesti oletusasetuksilla tai näyttämään aina tallennettaessa valintaikkunan, josta voit muokata tallennusasetuksia. Lisätietoja tallennettavan median oletusasetusten muokkaamisesta on kohdassa Kuvan, äänen ja tekstidatan tallentaminen. Voit tallentaa leikkeitä CD- tai DVD-levyille, kannettaville laitteille ja paikalliselle kiintolevylle. Leikkeitä voidaan toistaa Mirasys Media Player -ohjelmalla, joka tallennetaan automaattisesti leikkeiden mukaan, tai Windows Media Player -ohjelmalla. Lisätietoja on kohdassa Kuvan, äänen ja tekstidatan toistaminen. Medialeikkeen tallennus: 1. Avaa toistonäkymä laitteilta, joiden leikkeitä haluat tallentaa. Jos haluat tallentaa synkronoidun leikkeen useammalta kuin yhdeltä kanavalta, toistonäkymien on oltava samassa laiteikkunassa. 2. Etsi leikkeen alkukohta Liikehaku tai Graafinen haku tai valitse tallennettava hälytys Hälytyslistasta. Lisätietoja on kohdissa Aineistohaut ja Hälytykset. 3. Napsauta kuvaa hiiren kakkospainikkeella ja valitse Tallenna leike. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 79

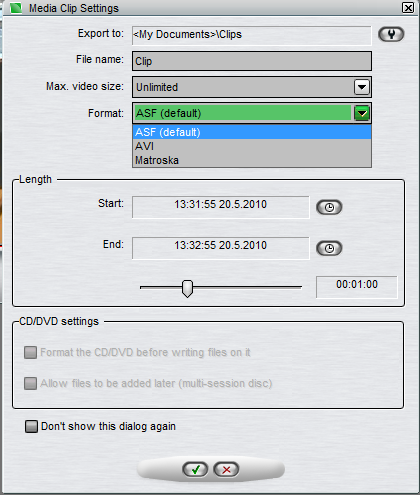

80 4. Syötä leikkeen asetukset Medialeikeasetukset-ikkunassa: Kohdehakemisto: Levy ja kansio, johon leike tallennetaan. Tiedostonimi: Medialeikkeen nimi. Videon maksimikoko: tallennettujen kuvien maksimikoko. Muoto: Tiedostomuoto, jolla video tallennetaan. Käytettävissä olevat muodot ovat ASF, AVI ja Matroska. Lisätietoja tiedostomuodoista on kohdassa Mediatiedostomuodot. Käynnistä, Lopetus ja Ajastin-säädin: Voit asettaa aloitus- ja lopetusajat kalenteripainikkeiden avulla, tai vaihtoehtoisesti säätää leikkeen pituutta liukusäätimen avulla. Jos olet kirjoittamassa leikettä CD- tai DVD-levylle, voit valita Alusta CD/DVD-levy ennen tiedostojen kirjoittamista alustaaksesi levyn tai Salli tiedostojen lisääminen jälkikäteen, jos haluat lisätä leikkeitä levylle myöhemmin. Valitse Älä näytä tätä valintaikkunaa enää asettaaksesi tämän valinnan oletukseksi. OLETUSASETUKSET Määritä mediatallentimen oletusasetukset valitsemalla työkalupalkin Asetukset-osiosta Medialeikeasetukset ja muokkaa tietoja kohdassa Kuvan, äänen ja tekstidatan tallentaminen kuvatulla tavalla. MEDIATIEDOSTOMUODOT Voit tallentaa medialeikkeitä kolmessa eri tiedostomuodossa: ASF (oletus): ASF on oletusarvoinen tiedostomuoto kaikelle tallennettavalle medialle. ASF on ainoa tiedostomuoto, joka tukee datan suoratoistoa ja vesileimoja. ASF:n huono puoli on se, että mikäli tallennettavaa videota ei kuvattu WMC9-muodossa, ASF voi olla erittäin hidas, koska video puretaan ja pakataan uudelleen tallennuksen aikana. ASF on ainoa tiedostomuoto, joka voidaan toistaa ja autentikoida Mirasys Media Player -soittimen avulla. ASF-tiedostot sisältävät materiaaliin liittyvät laitenimet ja aikaleimat. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 80

81 AVI: AVI:a käytettäessä video pakataan AVI-tiedostoksi ja tallennetaan alkuperäisessä muodossa. Tästä johtuen AVI-tiedostojen tallentaminen voi olla monta kertaa nopeampaa kuin ASF:n tallentaminen. AVI-tiedostot eivät kuitenkaan tue vesileimoja tai suoratoistoa eikä niitä voida toistaa tai autentikoida Mirasys Media Player -ohjelman avulla. AVI-tiedostot eivät sisällä materiaaliin liittyviä laitenimiä tai aikaleimoja. Matroska: Matroska (MKV) -muotoa käytettäessä video pakataan MKV-tiedostoon ja tallennetaan alkuperäisessä muodossa. Tästä johtuen MKV-tiedostojen tallentaminen voi olla monta kertaa nopeampaa kuin ASF-tiedostojen tallentaminen. MKV-tiedostot eivät kuitenkaan tue vesileimoja tai suoratoistoa eikä niitä voida toistaa tai todentaa Mirasys Media Player -ohjelman avulla. MKV-tiedostot sisältävät materiaaliin liittyvät laitenimet ja aikaleimat. Testityyppi ASF (s) AVI (s) MKV (s) 1 kanava, 1 min JPEG-video (2048x1536), 2FPS 15,47 3,95 1,90 6 kanavaa, 1 min JPEG-video (2048x1536), 2FPS 40,10 5,47 4,53 1 kanavaa, 10 min MPEG4-video (720x480), 25FPS 6 kanavaa, 10 min MPEG4-video (720x480), 25FPS 1 kanava, 1 min MPEG4-video (720x480), 25FPS pakatulla äänellä 1 kanava, 1 min MPEG4-video (720x480), 25FPS pakkaamattomalla äänellä ,90 13, ,80 49,19 46,02 32,91 4,74 4,72 31,06 5,09 4,81 1 kanava, 5 min pakkaamaton ääni 6,02 5,27 5,26 1 kanava, 5 min pakattu ääni 5,48 4,73 4,78 1 kanava, 10 min H264-video (2048x1536), 14FPS 872,68 9,71 9,67 1 kanava, 1 min WMC9-video (Korkea), analoginen, 25FPS 8,62 9,15 9,59 MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 81

82 6 kanavaa, 10 min WMC9-video (Maks.), analoginen, 25FPS 96,89 94,74 111,93 KUVAN, ÄÄNEN JA TEKSTIDATAN TOISTAMINEN Kuva-, ääni- ja tekstidataleikkeet tallennetaan oletusarvoisesti ASF-muodossa. ASF-leikkeet voidaan toistaa Mirasys Media Player- tai Windows Media Player -ohjelmalla. Jos medialeikkeet on tallennettu AVI- tai Matroska-muodossa, tarvitset erillisen videosoittimen tarkastellaksesi leikkeitä. Lisätietoja on kohdassa AVIja Matroska-tiedostot. MIRASYS MEDIA PLAYER OHJELMAN KÄYTTÖ Voit toistaa Mirasys Workstation -ohjelmasta tallennettuja video-, audio- ja tekstidataleikkeitä (medialeikkeitä) Mirasys Media Player -ohjelmalla. Lisäksi ohjelma todentaa medialeikkeiden aitouden (autentikointi). Jos video-, äänitai tekstinäytteitä on muutettu, ohjelma osoittaa, ettei leike ole ole aito. Ohjelma tallennetaan automaattisesti samaan kansioon kuin medialeike. JÄRJESTELMÄVAATIMUKSET Mirasys Media Player -ohjelman käyttö vaatii järjestelmältä seuraavaa: Windows XP, Vista tai Windows 7 -käyttöjärjestelmä DirectX 9.0c tai uudempi versio Microsoft.NET Framework 3.5 Microsoft DirectX for Managed Code 16- tai 32-bittiset värit Äänikortti audion toistamiseen Medialeikkeen toistaminen CD:ltä tai DVD:ltä: Aseta CD- tai DVD-levy CD/DVD-asemaan. Ohjelma käynnistyy automaattisesti ja alkaa toistaa leikettä. Mirasys Media Player -ohjelman käynnistäminen kiintolevyltä tai CD:ltä. Kaksoisnapsauta tiedostoa MediaPlayer.exe. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 82

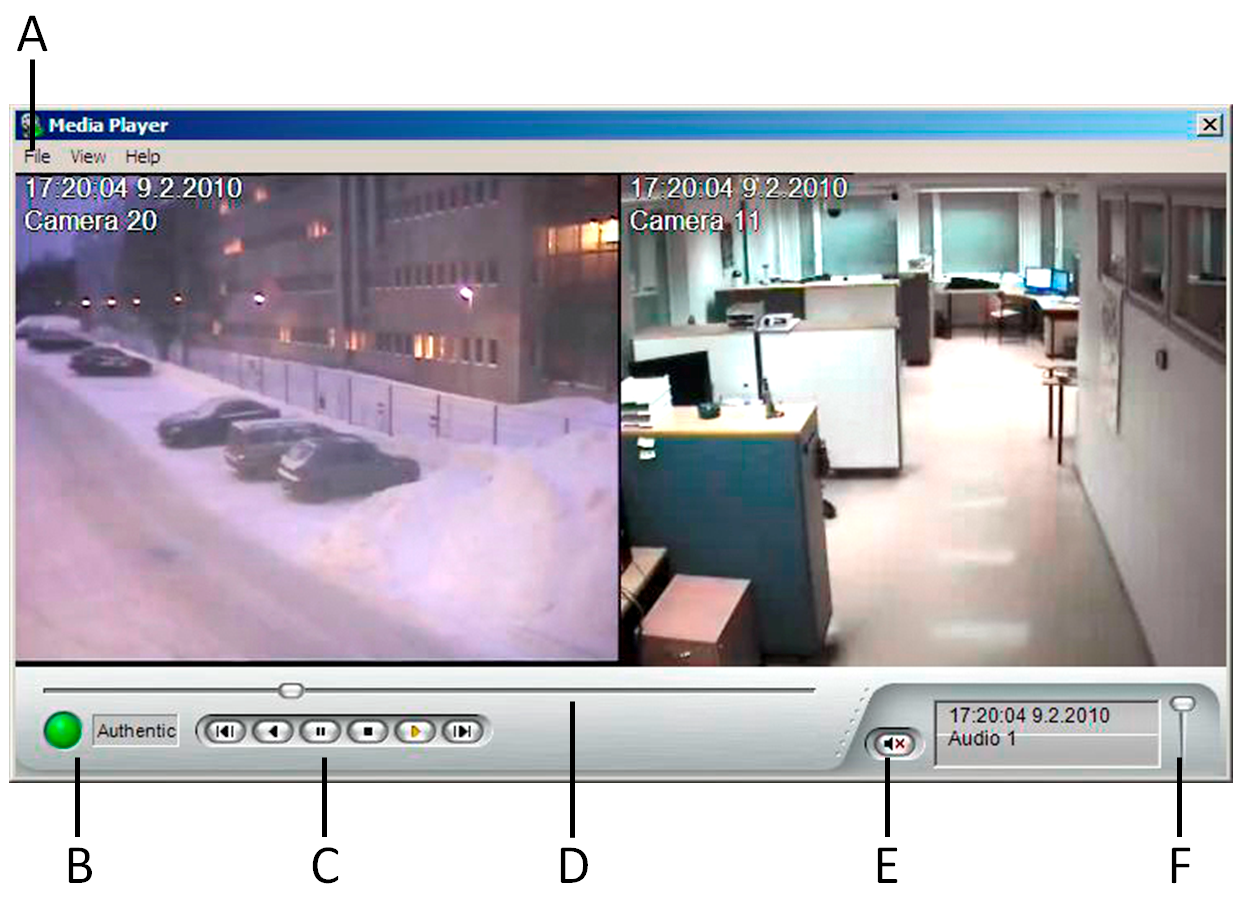

83 Medialeikkeen toistaminen kiintolevyltä: Napsauta Mirasys Media Playerin valikkopalkista kohtaa Tiedosto ja sitten Avaa. Valitse WMV-tiedosto, jonka haluat toistaa ja napsauta Open. Ohjelma alkaa toistaa medialeikettä. Synkronoitu medialeike kahdelta kameralta. A. Napsauta Tiedosto ja sitten Avaa toistaaksesi eri medialeikkeen B. Vihreä ympyrä ja teksti "Authentic" osoittavat, että tämä leike on aito. C. Toistopainikkeet, tietoa äänikanavasta D. Toiston säädin E. Mykistä F. Äänenvoimakkuus On tärkeää huomioida, että mikäli leike sisältää aineistoa useammalta kuin yhdeltä video- tai audiokanavalta, Windows Media Player toistaa aineiston vain yhdestä video- ja audiokanavasta. Tekstidataa sisältäviä leikkeitä ei voida toistaa Windows Media Player -ohjelmalla. Jos leike sisältää useampia kanavia synkronoitua videokuvaa tai jos se sisältää tekstidataa, käytä sen toistamiseen Mirasys Media Player -ohjelmaa. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD KÄYTTÄJÄN OPAS SIVU 83

84 Järjestelmästä siirretyt leikkeet voidaan toistaan Windows Media Player -ohjelman versiolla 7 tai uudemmalla versiolla. Medialeikkeen toistaminen Windows Media Player -ohjelmalla: Napsauta medialeiketiedostoa (WMV-tiedosto) hiiren kakkospainikkeella, valitse Avaa ohjelmassa (Open With) ja sitten Windows Media Player. Ohjelma alkaa toistaa medialeikettä. WINDOWS MEDIA PLAYER OHJELMAN KÄYTTÖ Voit toistaa ASF-medialeikkeitä Window Media Player -ohjelmalla. On tärkeää huomata, että Windows Media Player ei voi vahvistaa tietojen aitoutta. Sillä ei myöskään voida toistaa leikkeitä tallennetuilla tekstidatakanaville. AVI JA MATROSKA TIEDOSTOT AVI- ja Matroska-muotoisten medialeikkeiden toistaminen vaatii erillisen soittimen, kuten VLC tai MPlayer. Lisätietoja MPlayer-soittimesta löytyy osoitteesta: Lisätietoja VLC-soittimesta löytyy osoitteesta: TEKSTIDATAN TULOSTAMINEN Voit tulostaa reaaliaikaista tai tallennettua tekstidataa Workstation-ohjelmasta käsin, tai tulostaa tallennettuja tekstidataleikkeitä Mirasys Media Playerin kautta. Reaaliaikaisen tekstidatan tulostaminen: 1. Avaa reaaliaikainen näkymä tekstikanavalta, jolta haluat tulostaa aineistoa. 2. Kanavan avauduttua napsauta laiteikkunaa hiiren kakkosnapilla. 3. Valitse Tulosta tekstidataa. 4. Tekstidata lähetetään oletustulostimeen. Tekstidatan tulostaminen toistotilasta: 1. Avaa toistonäkymä tekstikanavalta, jolta haluat tulostaa aineistoa. 2. Kanavan avauduttua etsi haluamasi kohta Liikehaun, Tekstihaun tai liukusäätimen avulla. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 84

85 3. Napsauta laiteikkunaa hiiren kakkosnapilla. 4. Valitse Tulosta tekstidataa. 5. Tekstidata lähetetään oletustulostimeen. Tekstileikkeen tulostaminen Mirasys Media Playerista: 1. Avaa tekstileike Mirasys Media Playerissa (katso Mirasys Media Player -ohjelman käyttö). 2. Hae tulostettava kohta. 3. Napsauta Pause tai Stop pysäyttääksesi toiston. 4. Valitse File-valikosta Print. 5. Tekstidata lähetetään oletustulostimeen. HUOMAA: Tekstidata tulostetaan aina alkuperäisessä alkuperäisin muotoiluin. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 85

86 HÄLYTYKSET TIETOA HÄLYTYKSISTÄ Erilaiset tapahtumat voivat aiheuttaa hälytyksiä ja erilaisia toimintoja. Esimerkiksi seuraavat tapahtumat voivat aiheuttaa hälytyksen: Liike kuvassa. Kamerasignaalin katoaminen esimerkiksi kamerakaapelin irrottamisen tai katkaisemisen takia. Digitaalitulo ulkoisesta laitteesta. Äänitason sallitun ylärajan ylittyminen. Äänitason sallitun alarajan alittuminen. Yllä mainitut tapahtumat voivat aiheuttaa esimerkiksi seuraavia toimintoja: Tallennetaan hälytyskuvaa. Lisäksi hälytyskuvaa voidaan näyttää automaattisesti. Tallennetaan hälytysääntä. Lisäksi hälytyskuvanäkymä voidaan näyttää automaattisesti. Jollekin tallentimen digitaalilähdölle lähetetään signaali. Lähtö voi aktivoida ulkoisen laitteen. Dome-kamera käännetään esiasentoon. Dome-kameralta käynnistetään ennalta ohjelmoitu kamerakierto. Videomonitoriin lähetetään hälytyskuvaa. HÄLYTYSNÄKYMÄT Hälytyksen käynnistyessä hälytyksen aktivoinut laite näkyy korostettuna Navigaattorissa ja Karttatyökalussa. Kun hälytys aktivoituu, kohteesta tulevat videokuvat tai ääni voidaan asettaa automaattisesti ilmestymään näytölle. Näitä näkymiä kutsutaan hälytysnäkymiksi. Jotta hälytysnäkymät tulisivat näkyviin näytölle, järjestelmän ylläpitäjän tulee asettaa ponnahdusikkunat käyttöön käyttäjän profiilissa. Lisäksi MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 86

87 ponnahdusikkunat tulee ottaa käyttöön Workstation-ohjelman Hälytysasetuksissa. Lisätietoja on kohdassa Hälytysasetukset. Hälytysnäkymiä on kahdenlaisia: videonäkymiä ja audionäkymiä. Hälytysvideonäkymä näyttää kuvaa hälytyskamerasta. Hälytysaudionäkymä näyttää oskilloskoopin, jossa äänisignaalien taajuudet esitetään graafisessa muodossa. Kuvassa on esimerkki hälytysikkunasta, jossa on kaksi hälytysnäkymää: Hälytysikkuna, joka sisältää yhden hälytysvideonäkymän ja yhden hälytysaudionäkymän. Hälytyksen nimi ja aktivoitumisaika näkyvät otsikkoriveillä. Hälytysikkunassa voidaan näyttää enintään 16 hälytysnäkymää. Jos ikkuna on täynnä, seuraavia hälytyksiä ei voi näyttää. Hälytysikkuna voidaan asettaa sulkeutumaan automaattisesti, kun hälytys on päättynyt. Vaihtoehtoisesti hälytysikkuna voidaan sulkea manuaalisesti. Sulkeaksesi hälytysikkunan napsauta hälytysnäkymän oikeassa yläkulmassa olevaa Sulje-painiketta. Joissakin määrityksissä jatkuva hälytys voidaan sulkea kuittaamalla hälytys. Kuittaa hälytys valitsemalla hälytys ja napsauttamalla Kuittaa-painiketta Hälytykset-ikkunan Uusi-välilehden oikeasta alakulmasta. Hälytysnäkymän sulkeminen: Napsauta Sulje-painiketta näkymän oikeassa yläkulmassa. Hälytysikkunan sulkeminen: Napsauta ikkunan oikeassa yläkulmassa olevaa Sulje-painiketta. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 87

88 Hälytyksen kuittaaminen: Valitse aktiivinen hälytys hälytyslistasta ja napsauta sitten hälytyslistan alaosassa olevaa Kuittaa-painiketta. Automaattisten hälytysnäkymien näyttäminen: Napsauta Käyttäjä ja sitten Hälytysasetukset. Valitse Näytä hälytysikkuna hälytyksen sattuessa. Automaattisten hälytysnäkymien poistaminen käytöstä: Napsauta Käyttäjä ja sitten Hälytysasetukset. Poista valinta ruudusta Näytä hälytysnäkymä hälytyksen sattuessa. Hälytysnäkymien sulkeminen automaattisesti, kun hälytykset ovat ohi: Napsauta Käyttäjä ja sitten Hälytysasetukset. Valitse Sulje hälytysnäkymät automaattisesti, kun hälytykset ovat ohi. HÄLYTYSASETUKSET Hälytysasetuksissa voit muokata hälytysikkunoiden ja hälytyslistan asetuksia. Hälytysasetusten näyttäminen: Napsauta Käyttäjä ja sitten Hälytysasetukset. Voit asettaa seuraavat vaihtoehdot: Näytä hälytysikkuna hälytyksen sattuessa. Kun tämä vaihtoehto on valittuna, kukin uusi hälytys näytetään hälytysikkunassa. Sulje hälytysnäkymät automaattisesti, kun hälytykset ovat ohi. Kun tämä vaihtoehto on valittuna, hälytysikkuna suljetaan automaattisesti, kun aktiiviset hälytykset ovat päättynet. Näytä hälytyslista ohjelman käynnistyttyä. Kun vaihtoehto on valittuna, Hälytyslista näytetään sisäänkirjautumisen jälkeen. Näytä hälytyslista hälytyksen sattuessa. Kun vaihtoehto on valittuna, Hälytyslista näytetään hälytyksen aktivoituessa. HÄLYTYSLISTA Vain valittuun profiiliin kuuluvat hälytykset näkyvät Hälytykset-ikkunassa. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 88

89 Hälytyslistan näyttäminen tai piilottaminen: Napsauta Näytä/Piilota-painiketta työkaluriviltä. Listassa on kaksi välilehteä: Uudet. Välilehdellä näytetään 100 uusinta hälytytystä. Lisätietoja on kohdassa Uudet. Haku. Napsauta tätä välilehteä, kun haluat tarkastella vanhempia hälytyksiä. Lisätietoja on kohdassa Hae. UUDET Hälytykset-ikkunan Uusi-välilehti sisältää enintään 100 viimeisintä hälytystä. HUOMAA: Lista tyhjennetään automaattisesti, kun vaihdat profiilia tai kirjaudut ulos Workstationista. Listassa on seuraavat sarakkeet: Aika. Hälytyksen alkamispäivä ja -aika. Name. Hälytyksen nimi. Prioriteetti. Korkean prioriteetin hälytykset merkitään numerolla 1, keskitason prioriteetin hälytykset numerolla 2 ja matalan prioriteetin hälytykset numerolla 3. Lähde. Hälytyksen lähde. Esimerkiksi kamera, digitaalitulo tai audiokanava. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 89

90 Toiminnot. Luettelee hälytyksen seurauksena suoritettavat toiminnot. Esimerkiksi videon tai audion tallennus, kameramaskin vaihto tai I/O-laitteet aktivointi. HÄLYTYSTEN JÄRJESTÄMINEN Oletuksena hälytykset järjestetään niiden päivämäärän ja kellonajan mukaiseen järjestykseen. Voit järjestää hälytykset niiden ajan, nimen, prioriteetin, lähteen tai toiminnon mukaiseen järjestykseen napsauttamalla vastaavan sarakkeen otsikkoa hälytyslistassa. Hälytykset voidaan järjestään nousevaan tai laskevaan järjestykseen napsauttamalla sarakkeen otsikkoa uudelleen. Pieni nuoli otsikon vieressä näyttää, onko hälytykset järjestetty nousevaan vai laskevaan järjestykseen. Hälytysten järjestäminen: Napsauta sarakkeen otsikkoa. HÄLYTYSTEN TARKASTELEMINEN Hälytyksen tarkasteleminen: Valitse hälytys ja napsauta sen nimen vasemmalla puolella olevaa nuolta. Hälytyksen tiedot tulevat näkyviin. Piilota tiedot napsauttamalla nuolta uudestaan. Toista hälytys tekemällä jokin seuraavista: Valitse hälytys, napsauta valikkopainiketta listan oikeassa alakulmassa ja valitse Toista hälytys. Napsauta hälytystä hiiren kakkospainikkeella ja valitse Toista hälytys. Avaa hälytystiedot kuten yllä on kerrottu. Napsauta hälytystiedoissa laitteen oikealla puolella olevaa kohtaa Toista hälytys Seurataksesi reaaliaikaista hälytyskuvaa, tee jokin seuraavista: Valitse hälytys, napsauta valikkopainiketta listan oikeassa alakulmassa ja valitse Näytä reaaliaikainen näkymä. Napsauta hälytystä hiiren kakkospainikkeella ja valitse Näytä reaaliaikainen näkymä. Avaa hälytystiedot kuten yllä on kerrottu. Napsauta hälytystiedoissa laitteen oikealla puolella olevaa kohtaa Näytä reaaliaikainen näkymä MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 90

91 HÄLYTYSTEN KUITTAAMINEN Kun kuittaat hälytyksen, hälytysnäkymä suljetaan ja hälytyksen tallennus lopetetaan. Hälytys säilyy kuitenkin hälytyslistan Uudet -välilehdellä. Voit kuitata vain aktiivisia hälytyksiä (parhaillaan käynnissä olevia hälytyksiä). HUOMAA:Voit kuitata hälytyksiä vain, jos järjestelmän ylläpitäjä on määrittänyt hälytyksen kuitattavaksi ja jos sinulle on annettu oikeudet kuitata hälytyksiä. Kuittaa hälytys tekemällä jokin seuraavista: Valitse hälytys ja napsauta sitten Kuittaa-painiketta hälytyslistan alaosassa. Napsauta hälytystä hiiren kakkospainikkeella ja valitse Kuittaa. HÄLYTYSKUVAUS Järjestelmänvalvojat voivat lisätä hälytyksiin kuvauksia tai toimenpideohjeita. Kuvaukset näkyvät Ominaisuudet-ikkunassa. Hälytyskuvauksen näyttäminen: 1. Varmista, että Ominaisuudet-ikkuna on näkyvissä. Mikäli niin ei ole, napsauta Näytä/piilota ominaisuudet -painiketta valikkorivillä. 2. Napsauta hälytystä, jonka kuvauksen haluat nähdä. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 91

92 HAE Voit tarkastella vanhoja hälytyksiä ja toistaa hälytyskuvia ja -ääntä Hälytyslistan Haku-välilehdellä. Voit etsiä hälytyksiä nimen ja ajan perusteella. Voit esimerkiksi hakea hälytyksiä, jotka ovat aiheutuneet liikkeentunnistuksesta Kamera 1:llä määrättynä ajanjaksona. A B C D Hälytyshaku. A. Hälytysnimiluettelo B. Kaavio näyttää hälytystapahtumien lukumäärän. Valittu pylväs näkyy kaaviossa keltaisena. C. Päivittää kaavion ja listan näyttämään uusimmat hälytykset D. Valittuna aikana tapahtuneet hälytykset. Hälytysten hakeminen Haku-välilehdellä: 1. Varmista, että oikea profiili on valittuna Navigaattorissa. 2. Valitse välilehden vasemman yläkulman valikosta sen hälytyksen nimi, jota haluat tarkastella. Järjestelmä näyttää sen jälkeen hälytystapahtumat kaaviona. 3. Valitse haluamasi kuukausi, päivä ja tunti ja napsauta sitten jotakin pylväistä. Ehdot täyttävät hälytykset listataan ikkunan alaosaan. HUOMAA: Voit myös napsauttaa Aikahakua valitaksesi päivämäärän ja ajan. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 92

93 Lisätietoja hälytysten tarkastelusta on kohdassa Hälytysten tarkasteleminen. Lisätietoja medialeikkeiden tallentamisesta on kohdassa Median ja hälytysaineiston tallentaminen. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 93

94 KARTTATYÖKALU Kameroiden ja muiden laitteiden käytön helpottamiseksi järjestelmä voi sisältää karttoja ja pohjapiirroksia. Kartat ja pohjapiirrokset tarjoavat kohteesta helposti hahmotettavan yleiskuvan ja näyttävät, minne kamerat ja muut laitteet on kohteessa sijoitettu. Voit kaksoisnapsauttaa laitekuvakkeita kartalla avataksesi yksittäisiä laitteita, kuten valvontakameroita. Hälytyksen käynnistyessä hälytyksen aktivoinut laite näytetään kartalla korostettuna. Järjestelmänvalvojat voivat lisätä karttoja System Manager -ohjelmassa. Karttatyökalu. Voit käyttää yksittäisiä laitteita napsauttamalla niiden kuvakkeita kartalla hiiren kakkospainikkeella. Karttatyökalun näyttäminen tai piilottaminen: Napsauta Näytä kartat -painiketta työkalurivillä. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 94

95 NAVIGAATTORIN JA KARTTATYÖKALUN SYNKRONOINTI Navigaattori ja Karttatyökalu toimivat synkronoidusti. Tämä tarkoittaa, että napsauttamalla laitetta tai laiteryhmää Navigaattorissa laitteen tai laiteryhmän sisältävä kartta avautuu automaattisesti Karttatyökaluun. Synkronoinnin ottaminen käyttöön tai sen poistaminen käytöstä: 1. Napsauta Käyttäjä ja sitten Kartta-asetukset. 2. Valitse jokin kolmesta vaihtoehdosta: Ei synkronointia. Valitse poistaaksesi synkronointi käytöstä. Synkronoinnin ollessa pois päältä voit avata laitetta vastaavan kartan napsauttamalla laitetta Navigaattorissa hiiren kakkospainikkeella ja valitsemalla Näytä kartalla. Näyttääksesi kartalta löytyvän laitteen Navigaattorissa, napsauta laitetta hiiren kakkosnapilla ja valitse Näytä navigaattorissa. Vain aktiiviset laiteryhmät. Laiteryhmän valitseminen Navigaattorista avaa vastaavan kartan tai pohjapiirroksen. Yksittäisen laitteen valitseminen ei sen sijaan avaa vastaavaa karttaa tai pohjapiirrosta. Aktiiviset laitteet ja laiteryhmät. Tämä on oletusasetus. Laiteryhmän tai laitteen valitseminen Navigaattorista avaa vastaavan kartan tai pohjapiirroksen. Valittu laite näytetään kartalla. Mikäli valitset laitteen tai laiteryhmän kartalta, sama laite tai laiteryhmä näytetään Navigaattorissa. HUOMAA: Synkronointi toimii vain, mikäli Karttatyökalu on avattuna ohjelman työalueella. NAVIGOINTI KARTTATASOILLA Karttatyökalun avulla käyttäjä voi navigoida vapaasti määritetyllä monitasoisella karttarakenteella. Järjestelmä voidaan esimerkiksi määrittää esittämään maakartta, josta käyttäjä voi valita kaupungin ja jatkaa valitsemalla kaupunkikartasta rakennuksen ja rakennuksen pohjakaaviosta laitteen. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 95

96 A B C Karttatyökalu. A. Tämänhetkinen karttataso B. Napsauta vaihtaaksesi karttaa C. Napsauta Ylös-nuolta siirtyäksesi korkeammalle karttatasolle D. Kaksoisnapsauta ryhmäkuvaketta siirtyäksesi alemman tason kartalle. Voit siirtyä alemman tason kartalle seuraavin tavoin: Valitse taso Vaihda tasoa -luettelosta. Kaksoisnapsauta kartalla olevaa laiteryhmäkuvaketta. Voit siirtyä korkeamman tason kartalle seuraavin tavoin: Valitse taso Vaihda tasoa -luettelosta. Napsauta Ylös-nuolta. D LAITTEIDEN KÄYTTÖ KARTALTA Voit käyttää kartan kautta samoja toimintoja kuin Navigaattorista. Voit esimerkiksi (oletusasetuksilla) kaksoisnapsauttaa kamerakuvaketta katsellaksesi kameran välittämää reaaliaikaista videokuvaa. Napsauttamalla MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 96

97 laitteen kohdalla hiiren kakkosnappia voit tarkastaa, mitkä toiminnot ovat käytettävissä. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 97

98 ARKISTOINTI Arkistointi-toiminnolla voit luoda ja avata data-arkistoja, jotka sisältävät kameroiden, audiolaitteiden ja muiden datalähteiden tallenninkohtaista aineistoa. Arkistointitiedostot voidaan suojata salasanalla, ja ne voidaan avata ainoastaan Workstation-ohjelmalla. Arkistoituja tiedostoja kannattaa käyttää, kun siirrettävänä on paljon tallennettua dataa, jolloin tiedostojen tallennus leikkeinä olisi hidasta tai hankalaa. Huomaa, että kun arkistoitua tiedostoa tarkastellaan Workstation-ohjelmassa, kaikki muut Workstation-kohtaiset toiminnot ovat poissa käytöstä arkistoitua tiedostoa tarkasteltaessa. Esimerkiksi hälytystoiminnot tai reaaliaikaisen videokuvan katselu eivät ole tuolloin käytössä. Arkistotiedoston katselulla ei ole vaikutusta tallentimen toimintoihin, kuten uuden aineiston tallennukseen, ainoastaan tietyn Workstation-ohjelman toimintoihin. Kaikki tavalliset Workstation-toiminnot saa takaisin käyttöön valitsemalla Palvelu Navigaattorin yläosan alasvetovalikosta. Arkistotiedostoja kannattaakin yleensä avata vain sellaisella Workstation-ohjelmalla, jota ei käytetä aktiiviseen valvontaan. Arkistoituja tiedostoja voi avata millä tahansa Workstation-ohjelmalla. Ohjelman ei tarvitse olla yhteydessä järjestelmään, jossa arkistot on luotu. ARKISTOJEN LUOMINEN Arkiston luominen: 1. Valitse valikkopalkista Tiedosto. 2. Valitse Arkiston luonti palvelimelle ja valitse sitten tallennin, jonka aineistosta haluat luoda arkiston. 3. Aseta arkistolle salasana napsauttamalla Arkiston salasana -painiketta. 4. Kirjoita salasana Uusi salasana-ruutuun. 5. Vahvista salasana kirjoittamalla se Vahvista uusi salasana -ruutuun. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 98

99 6. Voit vaihtaa arkiston nimen kirjoittamalla uuden nimen Nimi -kenttään. 7. Valitse, luodaanko arkisto tallentimen paikalliseen hakemistoon vai verkkolevylle valitsemalla Luo arkisto tallentimen kiintolevylle tai Arkistoi verkkolevylle. 8. Napsauttamalla Vaihda hakemistoa -painiketta voit määrittää hakemiston, johon arkisto tallennetaan. 9. Napsauta Arkiston aloitusajan vaihto -painiketta asettaaksesi arkiston aloituspäivämäärän ja -kellonajan. 10. Määritä arkiston pituus Arkiston kesto -liukusäätimellä. 11. Valitse Arkistoitavat laitteet -listasta laitteet, joiden aineiston haluat arkistoa. 12. Napsauta OK luodaksesi arkiston. ARKISTOJEN AVAAMINEN Arkiston avaaminen: 1. Valitse valikkopalkista Tiedosto. 2. Valitse Avaa arkisto. 3. Valitse valikosta asema ja sen alta hakemisto, jossa arkistotiedosto on ja valitse tiedosto. 4. Jos haluat samalla sulkea aiemmin avatut arkistot, valitse Sulje avoinna olevat arkistot. Tai jätä valintaruutu tyhjäksi, jos haluat pitää aiemmin avatut arkistot edelleen avoinna. 5. Arkistotiedosto avautuu. Pääset käsiksi arkistotiedoston sisältämiin laitteisiin Navigaattorin kautta. Laitekohtaisten aineistojen hakuun ja toistoon liittyvää lisätietoa on kohdissa Videon, Äänen toisto sekä Tekstidatan etsiminen ja toisto. HUOMAA: Voit vaihtaa arkistojen katselun ja Workstation-ohjelman muiden toimintojen välillä valitsemalla Navigaattorista haluamasi profiilin (Workstation-toiminnot) tai kohdan Backups (arkiston katselu). MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 99

100 ARKISTOJEN SULKEMINEN JA POISTAMINEN Arkiston sulkeminen: 1. Napsauta Navigaattorissa arkiston nimeä hiiren oikealla painikkeella. 2. Valitse Sulje arkisto sulkeaksesi arkiston. Arkiston tuhoaminen: 1. Napsauta Navigaattorissa arkiston nimeä hiiren oikealla painikkeella. 2. Valitse Poista arkisto tuhotaksesi arkistotiedoston. 3. Napsauta OK vahvistaaksesi arkiston tuhoamisen. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 100

101 ULKOISTEN LAITTEIDEN ASETUSTEN MÄÄRITTÄMINEN Voit määrittää dome-kameran ohjaimien ja muiden ulkoisten laitteiden asetuksia Workstation-ohjelman kautta. HUOMAA: Ulkoisen laitteen hallintaan käytettävän ajurin tulee olla asennettuna. Pelco KBD300A-näppäimistön sekä DirectX-yhteensopivien ohjauslaitteiden ajurit sisältyvät oletusasennukseen. Ulkoisen laitteen asetusten määrittäminen: 1. Valitse valikkopalkista Tiedosto. 2. Valitse Ulkoisten laitteiden konfigurointi. 3. Valitse Malli-valikosta laite, jonka asetukset haluat määrittää. 4. Valitse Available Ports -valikosta sarjaportti, johon laite on kytketty. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 101

102 5. Mikäli ohjainlaite sisältää laitekohtaisia määritteitä kuten nappeja tai kytkimiä, määrittele näidentoiminta Määritteet-listaan. 6. Tallenna asetukset napsauttamalla OK. PELCO KBD300A OHJAIMEN ASETUSTEN MÄÄRITTÄMINEN Järjestelmä tukee Pelco KBD300A -ohjainta, jota voidaan käyttää ohjaamaan domekameroita Workstation-ohjelman kautta. Ohjaimessa on ohjainsauva, numeronäppäimistö ja näppäimiä eri toiminnoille. Ohjainta voi käyttää dome-kameran kiertämiseen, kallistamiseen ja zoomaamiseen. Lisäksi dome-kameran voi siirtää esiasentoon tai aloittaa kamerakierroksen. Ohjaimen voi liittää mihin tahansa tietokoneeseen, missä on Workstation-ohjelma. HUOMAA:KBD300A-ohjaimen ohjelmistoversion on oltava 5.0 tai uudempi. Versionumero näkyy LED-näytössä, kun ohjaimeen kytketään virta. Valitse ohjaimen takana olevilla DIP-kytkimillä toimintatilaksi CM6700 ASCII. Pelco KBD300A -ohjaimen asennus: 1. Määritä ohjaimen ajurin asetukset kuten on neuvottu kohdassa Ulkoisten laitteiden asetusten määrittäminen. 2. Valitse valikkopalkista Käyttäjä. 3. Valitse Domeohjaimen asetukset. 4. Valitse kamera luettelosta ja käytä Ylös- ja Alas -näppäimiä määrittääksesi painikkeen kameralle. Toista prosessi kaikille domekameroille. HUOMAA: Jos järjestelmässä on vain yksi kamera, ylös- ja alas-nuolinäppäimet eivät ole käytettävissä. 5. Tallenna asetukset napsauttamalla OK. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 102

103 LIITE A: WORKSTATIONIN MUKAUTTAMINEN KÄYTTÖLIITTYMÄN OSIEN NÄYTTÄMINEN TAI PIILOTTAMINEN Voit näyttää tai piilottaa työkalurivejä tai ikkunoita seuraavasti: Valitse valikkoriviltä Näytä ja valitse sen jälkeen elementti, jonka haluat piilottaa tai näyttää. Napsauta valikkorivin kohtaa Ikkunat ja valitse sitten osa tai ikkuna, jonka haluat näyttää tai piilottaa. Napsauta työkalurivillä sen elementin painiketta, jonka haluat näyttää tai piilottaa. Valikkorivin komentojen käyttäminen valikkorivin ollessa piilotettuna: Napsauta työkalupalkin Valikkorivi -painiketta. Jos valikkorivi on piilotettu, saat sen esille seuraavasti: Napsauta Valikkorivi-painiketta, osoita kohtaa Näytä ja valitse Valikkorivi. ASETTELUJEN LUOMINEN Käytön helpottamiseksi voit tallentaa erilaisia käyttöliittymäasetteluja. Voit esimerkiksi tallentaa yhden näkymän päiväkäyttöön ja toisen yökäyttöön. Tallennetut asettelut -luettelo ja Tallenna asettelu sekä Poista asettelu -painikkeet. Asetteluun tallennetaan seuraavat tiedot: Näkyvissä olevat ikkunat ja näkymät. Ikkunoiden ja näkymien koot ja sijainnit. Asettelun luomiseen käytetty profiili. Kuvasuodattimet. Lisätietoja kuvasuodattimista on kohdassa Kuvatyökalut. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 103

104 Asettelun tallentaminen: 1. Sijoita ikkunat ja näkymät niin kuin haluat niiden olevan asettelussa. 2. Tee jokin seuraavista: Napsauta valikkorivin kohtaa Asettelut ja valitse sitten Tallenna asettelu. Valitse työkaluriviltä Tallenna asettelu. 3. Kirjoita asettelulle nimi. 4. Napsauta OK. Asettelun poistaminen: 1. Valitse asettelu, jonka haluat poistaa. 2. Tee jokin seuraavista: Valitse valikkopalkista Asettelut ja sitten Poista asettelu. Valitse työkaluriviltä Poista asettelu. 3. Vahvista napsauttamalla OK. Asettelun ottaminen käyttöön: Tallennetut asettelut -listasta voit valita tai vaihtaa asettelun jota haluat käyttää. Valittu asettelu otetaan käyttöön. Myös asettelun luomiseen käytetty profiili aktivoituu. VINKKI: Kirjautuessasi ulos ohjelma tallentaa automaattisesti viimeiseksi käytetyn asettelun. Kirjautuessasi seuraavan kerran sisään ohjelma avaa automaattisesti viimeiseksi käyttämäsi asettelun. NAVIGAATTORIN MUOKKAAMINEN Voit kiinnittää Navigaattorin ohjelmaikkunan kumpaan tahansa sivuun tai asettaa sen mihin kohtaan tahansa ohjelmaikkunan sisällä. Voit myös muuttaa Navigaattorin kokoa. Mikäli tarvitset lisätilaa muille ikkunoille, voit piilottaa Navigaattorin. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 104

105 Esimerkkejä Navigaattorin sijoittelusta. Navigaattorin siirtäminen: Vedä Navigaattori otsikkorivistään toivottuun sijaintiin. Navigaattorin kiinnittäminen ohjelmaikkunan oikeaan tai vasempaan laitaan: Vedä Navigaattori otsikkorivistään ohjelmaikkunan vasempaan tai oikeaan laitaan. Hiiren kursorin tulee koskettaa ohjelmaikkunan laitaa, jotta Navigaattori kiinnittyisi siihen. Navigaattorin näyttäminen tai piilottaminen: Napsauta työkalurivin Näytä/piilota navigaattori -painiketta. Navigaattorin koon muuttaminen: Muuttaaksesi Navigaattorin korkeutta tai leveyttä aseta hiiren kohdistin mille tahansa Navigaattori-ikkunan reunalle. Kun kohdistin muuttuu kaksisuuntaiseksi nuoleksi, vedä reunaa haluamaasi suuntaan. MIRASYS VMS 7.0 COPYRIGHT MIRASYS LTD SIVU 105
