Mirasys NVR 5.0 Käyttäjän pikaopas

Transkriptio

1 Mirasys NVR 5.0 Käyttäjän pikaopas

2 Ennen kuin aloitat Tämä pikaopas on lyhennetty versio Mirasys NVR -ohjelmiston Käyttäjän oppaasta. Pikaopas käsittelee seuraavia aiheita: Sisäänkirjautuminen sivulla 1 Käyttöliittymä sivulla 2 Näytä reaaliaikaista kuvaa: sivulla 3 Toisto sivulla 6 Haku sivulla 7 Tallenna sivulla 9 LISÄTIETOJA: Lisätietoja järjestelmän asentamisesta ja konfiguroinnista sekä ohjelmiston toiminnallisuuksista löytyy allaolevista oppaista: Asennusohje. Tietoa järjestelmän ja lisälaitteiden (esim. domekamerat) asentamisesta. Järjestelmänvalvojan opas: Opastaa, kuinka System Manager -ohjelmaa käytetään järjestelmän asetusten määrittämiseen. Käyttäjän opas: Opastaa, kuinka Workstation-ohjelmaa käytetään video- ja audiovalvontaan. Opas on PDF-muodossa DVMS-asennuslevyllä. Voit myös käyttää Järjestelmänvalvojan opasta napsauttamalla kohtaa Ohje System Managerissa Voit käyttää Käyttäjän opasta napsauttamalla kohtaa Ohje Workstationissa. Sisäänkirjautuminen Kirjautuminen Workstation-ohjelmaan: 1 Tee jokin seuraavista: Kaksoisnapsauta työpöydällä olevaa DVMS Workstation kuvaketta. Napsauta Käynnistä, osoita kohtaa Ohjelmat ja sitten DVMS. Valitse DVMS Workstation. 2 Näyttöön tulee osoitteenvalintaruutu. Napsauta OK ja odota 10 sekuntia, jonka jälkeen sisäänkirjautumisruutu tulee automaattisesti näyttöön. HUOMAA: Osoitteen valinta on voitu poistaa joistakin asennuksista. Järjestelmänvalvojan oppaassa kerrotaan, kuinka valitaan eri osoite. 3 Näyttöön tulee sisäänkirjautumisikkuna. Kirjoita käyttäjänimesi Käyttäjänimi-ruutuun ja salasanasi Salasana-ruutuun. HUOMAA: Salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. 4 Jos näyttöön tulee loppukäyttäjän lisenssisopimus, voit hyväksyä sen napsauttamalla Hyväksy ehdot. Jos et halua, että lisenssisopimusta näytetään enää uudelleen, valitse Älä näytä tätä ikkunaa enää. 5 Napsauta Kirjaudu sisään. Näyttöön ilmestyy tilanneilmaisin, kun ohjelma käynnistyy. Kirjautuminen ulos Workstationista: 1 Valitse valikkopalkista Tiedosto ja sitten Lopeta. 2 Napsauta Uloskirjautuminen-ikkunassa Poistu ohjelmasta. 3 Napsauta OK. Mirasys NVR 5.0 Käyttäjän pikaopas 1

3 Käyttöliittymä A B C D E F G F Käyttöliittymässä on seuraavat osat: A. Valikkorivi. Valikkorivistä on pääsy esimerkiksi käyttäjäasetuksiin. B. Navigaattori. Navigaattori sisältää käytettävissä olevat profiilit ja laitteet. Profiili määrittää laitteet, joihin sinulla on käyttöoikeus. Valitse pudotusvalikosta haluamasi profiili. Profiilin valittuasi pääset käyttämään laitteita, kuten kameroita, jotka näkyvät profiilin tiedostopuussa. C. Työkalupalkki. Napsauttamalla työkalurivin painikkeita voit näyttää tai piilottaa käyttöliittymän ikkunoita ja elementtejä. D. Laiteikkuna. Sisältää video-, audio- sekä muut laitenäkymät. E. Karttatyökalu. Näyttää valitun kohteen kartan tai pohjapiirroksen. Voit käyttää yksittäisiä laitteita napsauttamalla niiden kuvakkeita kartalla. Voit esimerkiksi avata videonäkymiä kartalta kaksoisnapsauttamalla kamerakuvakkeita. F. Ohje Tätä painiketta napsauttamalla saat esille lyhentämättömän ohjeen. G. Hälytyslista. Näyttää aktiiviset hälytykset. Haku-välilehdellä voit tarkastella vanhoja hälytyksiä. Mirasys NVR 5.0 Käyttäjän pikaopas 2

4 Näytä reaaliaikaista kuvaa: Reaaliaikaisen kuvan seuraaminen yhdestä kamerasta: 1 Valitse pudotusvalikosta haluamasi profiili. 2 Napsauta kameraa hiiren kakkospainikkeella ja valitse valikosta Näytä reaaliaikainen näkymä. Reaaliaikaisen kuvan seuraaminen useasta kamerasta: Napsauta laiteryhmän kuvaketta hiiren kakkospainikkeella ja valitse Näytä reaaliaikainen näkymä. Se avaa laiteikkunan, jossa on reaaliaikainen ikkuna kaikista laiteryhmän kameroista. HUOMAA: Voit myös vetää kameroita ja kameraryhmiä Navigaattorista työalueelle. Näyttötila Käytettävissäsi on automaattisia asettelunäkymiä, joiden avulla voit nopeasti järjestää laiteikkunan sisällön. Mirasys NVR 5.0 Käyttäjän pikaopas 3

5 Automaattisten näkymien käyttäminen: 1 Napsauta laiteikkunaa hiiren kakkospainikkeella ja valitse Näyttötila. 2 Valitse asettelu asettelulistasta tai valitse Dynaaminen poistaaksesi automaattiset asettelut käytöstä. HUOMAA: Käyttäessäsi automaattisia asetteluja et voi muuttaa laiteikkunan muotoa tai kokoa. Jos haluat muuttaa laiteikkunan muotoa tai kokoa, valitse asettelulistasta Dynaaminen. Paikallisen kuvan seuraaminen Paikallinen seuraaminen tarkoittaa, että kuva piirretään suoraan kaappauskortista näytönohjaimeen. Toiminto on käytettävissä vain silloin, kun Workstation-ohjelma ja tallennin ovat samalla tietokoneella. Lisäksi kameroiden on oltava profiilissasi, ja sinulla on oltava oikeus seurata niiltä paikallista kuvaa. Mirasys N -sarjan NVRtallentimissa ei ole paikallista seurantaa. Toisin kuin Navigaattorin kautta tapahtuva reaaliaikainen seuranta, paikallinen seuranta ei kuormita tallentimen prosessoria. Siksi kannattaa käyttää paikallista seurantaa aina kun se on mahdollista. Mirasys NVR 5.0 Käyttäjän pikaopas 4

6 Seuraa paikallisten kameroiden kuvaa tekemällä jokin seuraavista: Valitse valikkopalkista Ikkunat ja sitten Paikalliset kamerat. Napsauta työkalupalkin Paikalliset kamerat -painiketta. B A C D E G F Paikallinen seuraaminen. A. Pienennä-, Suurenna- ja Sulje-painikkeet B. Näyttää hälytyslistan C. Napsauta piilottaaksesi ohjauspaneelin D. Painikkeista voit valita, kuinka monta samanaikaista kuvaa näytetään E. Valittavissa olevat kamerat F. Ohjauspaneeli G. Kuva-alue Muuttaaksesi samanaikaisesti näytettävien kuvien määrän: Napsauta jotakin näytön ulkoasun muokkauspainikkeista (D). Kameroiden valitseminen: Vedä kamera kuva-alueelle oikealla puolella olevasta kameraluettelosta. Kameroiden järjestyksen muuttaminen: Vedä kamera uuteen paikkaan kuva-alueella. Suurenna kuva-alue tekemällä jokin seuraavista: Kaksoisnapsauta ikkunan otsikkoriviä. Napsauta Suurenna-painiketta ikkunan oikeassa yläkulmassa. Mirasys NVR 5.0 Käyttäjän pikaopas 5

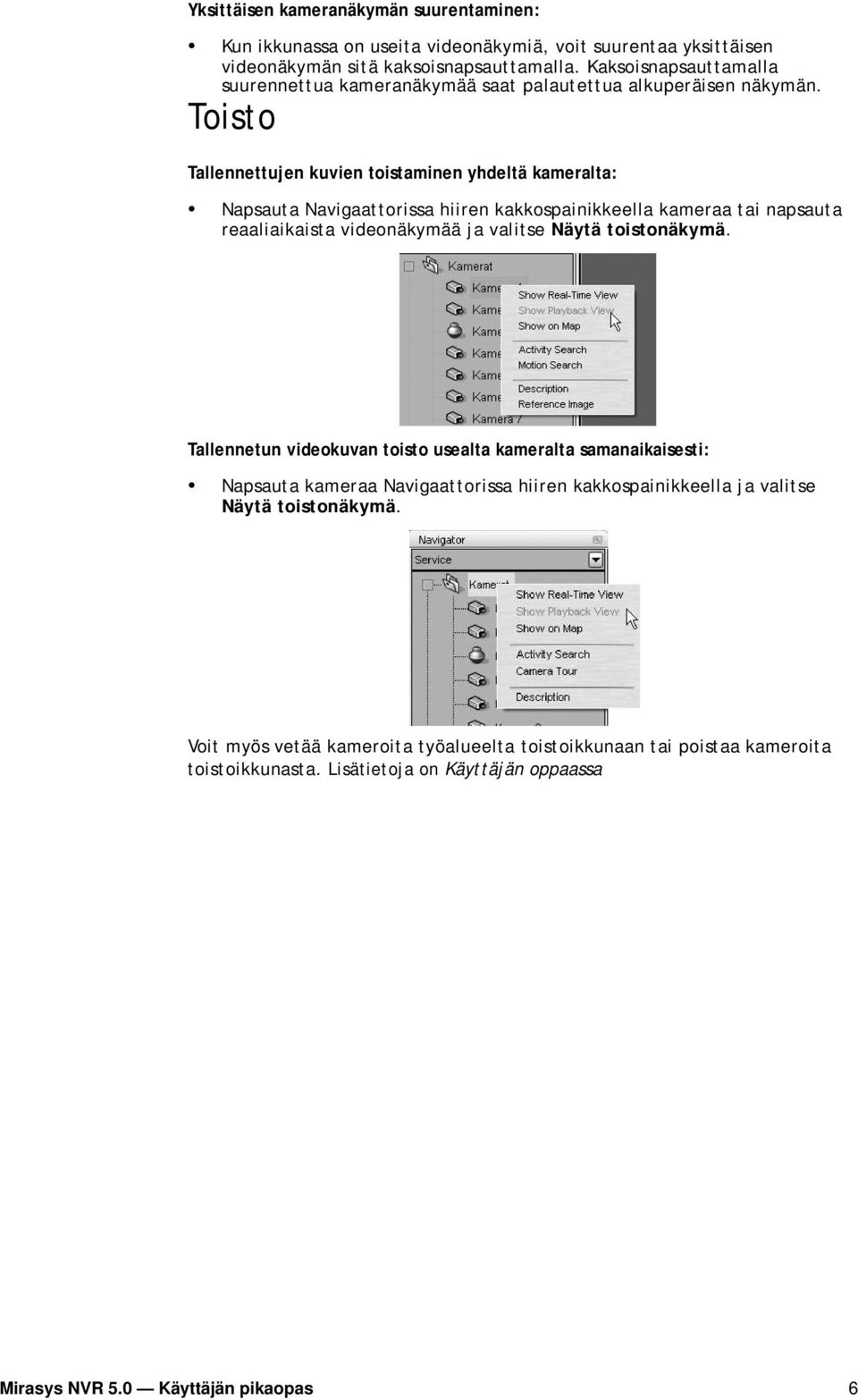

7 Yksittäisen kameranäkymän suurentaminen: Kun ikkunassa on useita videonäkymiä, voit suurentaa yksittäisen videonäkymän sitä kaksoisnapsauttamalla. Kaksoisnapsauttamalla suurennettua kameranäkymää saat palautettua alkuperäisen näkymän. Toisto Tallennettujen kuvien toistaminen yhdeltä kameralta: Napsauta Navigaattorissa hiiren kakkospainikkeella kameraa tai napsauta reaaliaikaista videonäkymää ja valitse Näytä toistonäkymä. Tallennetun videokuvan toisto usealta kameralta samanaikaisesti: Napsauta kameraa Navigaattorissa hiiren kakkospainikkeella ja valitse Näytä toistonäkymä. Voit myös vetää kameroita työalueelta toistoikkunaan tai poistaa kameroita toistoikkunasta. Lisätietoja on Käyttäjän oppaassa Mirasys NVR 5.0 Käyttäjän pikaopas 6

8 Toistopainikkeet Toisto käynnistyy automaattisesti, kun avaat toistoikkunan. Voit ohjata videokuvan toistoa kuvaikkunan alapuolella olevilla toistopainikkeilla. A B C D E F G A. Napsauta tallentaaksesi kuvan tai medialeikkeen tai tulostaaksesi kuvan. B. Näyttää edellisen kuvan. C. Näyttää seuraavan kuvan. D. Aloittaa tai lopettaa toiston. E. Säädä toistonopeutta tai vaihda toiston suuntaa liukusäätimellä. F. Näyttää senhetkisen toistonopeuden. G. Napsauta etsiäksesi tallennettua aineistoa hakutyökaluilla. Haku Kun haluat löytää tallennettua aineistoa, käytössäsi on seuraavat hakutyökalut: Graafinen haku Tallennetun kuvan ja äänen nopeaan hakuun graafisen kaavion avulla. Aikahaku määritettyä ajankohtaa lähinnä olevan tallennetun kuvan hakuun. Liikehaku liikkeen etsimiseksi määrätyltä alueelta kameran kuva-alaa. Graafinen haku Graafisen haun avaaminen: Napsauta kameraa Navigaattorissa hiiren kakkospainikkeella tai napsauta toistoikkunan Haku-painiketta ja valitse Graafinen haku. Graafinen haku -ikkuna näyttää tallennettua kuvaa tai ääntä pylväskaaviona. Mirasys NVR 5.0 Käyttäjän pikaopas 7

9 Vaaka-akseli näyttää ajan ja pystyakseli tallennetun kuvan tai äänen määrän. Pylväiden korkeutta katsomalla huomaat heti, jos kameran kuva-alassa on ollut toimintaa. Tämä edellyttää, että tallennus perustuu liikkeentunnistukseen. Jos ääntä tai kuvaa tallennetaan jatkuvasti, kaikki pylväät ovat samankorkuisia. Tapahtumien löytämiseen jatkuvista tallenteista voit kokeilla Liikehakua. Graafisen haun käyttäminen: 1 Napsauta Kuukaudet -välilehteä ja sitten kuukautta (pystysuora pylväs), jota haluat tarkastella. Napsauta sitten Päivät-välilehteä valitaksesi päivän ja sen jälkeen Tunnit- ja Minuutit -välilehtiä (jos tarpeen) valitaksesi tunnin ja minuutin. 2 Valittu pylväs näkyy sinisenä/oranssina, ja pylvään ensimmäinen kuva näkyy videonäkymässä. 3 Toista kuvaa tai ääntä käyttämällä videonäkymän alla olevia toiston ohjauspainikkeita. HUOMAA: Löytääksesi oikean kuvan voit siirtyä kuvasta toiseen käyttämällä Edellinen ja Seuraava -painikkeita. Graafisessa haussa voi olla yhteensä kahdeksan samanaikaista video- tai audionäkymää. Lisätietoja on Käyttäjän oppaassa. Aikahaku Käytä Aikahakua löytääksesi määritettyä ajankohtaa lähinnä olevan tallennetun kuvan. Aikahaun käyttäminen: 1 Napsauta Graafisessa haussa Aikahaku-painiketta. Aikahaku tulee näyttöön. 2 Valitse valikoista vuosi ja kuukausi. Valitse sitten kalenterista päivä napsauttamalla sitä. Valitse aika valikoista. 3 Napsauta OK. Ohjelma etsii kuvan, joka on lähinnä valitsemaasi aikaa eteen- tai taaksepäin. Kuva näkyy videonäkymässä ja kaavio päivittyy. Liikehaku Käytä Liikehakua etsiessäsi kuvia, joissa esiintyy liikettä halutussa kohdassa kameran kuva-alaa. Mirasys NVR 5.0 Käyttäjän pikaopas 8

10 Liikehaun avaaminen: Napsauta kameraa Navigaattorissa hiiren kakkospainikkeella tai napsauta toistoikkunan haku-painiketta ja valitse Liikehaku. Käyttääksesi liikehakua: 1 Maalaa kynällä tai jollakin muulla piirtotyökalulla alue, jossa esiintynyttä liikettä haluat etsiä. Valittu alue näkyy punaisena. 2 Määritä liikkeentunnistuksen herkkyys ja vaadittava liikkeen määrä. 3 Aseta haun aloitus- ja lopetusaika ja muut hakuehdot. 4 Napsauta Hae-painiketta. Näyttöön ilmestyy tilanneilmaisin ja Kirjanmerkit-lista. Kuvat, jotka vastaavat hakuehtoja, lisätään listaan. 5 Voit pysäyttää haun napsauttamalla tilanneilmaisimen Pysäytä haku - painiketta. Muussa tapauksessa järjestelmä etsii tallennusten loppuun tai määritettyyn lopetuskohtaan asti. 6 Hakutulokset näytetään Kirjanmerkit-luettelossa. Toista tapahtuma valitsemalla kirjanmerkki listasta ja napsauttamalla Avaa kirjanmerkki - painiketta. Käytä sitten videonäkymän alaosassa olevia toistopainikkeita videon toistamiseen. Lisätietoja piirtotyökaluista ja liikehaun herkkyyden ja liikkeen määrän asetuksista ja muista hakuehdoista on käyttäjän oppaan kohdassa "Tallennetun aineiston haku". Tallenna Voit tallentaa videoleikkeita sekä tulostaa ja tallentaa yksittäisiä kuvia toistoikkunasta. Etsi haluamasi kuvat ensin jollakin hakutyökalulla. Lisätietoja hakutyökaluista on kohdissa Haku sivulla 7. Kuvan tulostaminen: Napsauta Tallenna-painiketta toistopaneelissa ja valitse Tallenna kuva. Kuva lähetetään oletustulostimeen. Kuvan vienti: 1 Napsauta Tallenna-painiketta toistopaneelissa ja valitse Tallenna kuva. Näyttöön tulee Tallenna Kuva -valintaikkuna. 2 Valitse kohdekansio. Voit lisätä uuden kansion napsauttamalla Uusi kansio - painiketta. Siirtyäksesi ylemmän tason kansioon napsauta Ylös-painiketta. 3 Kirjoita kuvalle nimi, valitse kuvan tallennusmuoto ja napsauta OK. Mirasys NVR 5.0 Käyttäjän pikaopas 9

11 Medialeikkeen tallennus: 1 Tallentaaksesi CD:lle tai DVD:lle aseta levy CD/DVD-RW-asemaan. Tallentaaksesi siirrettävälle laitteelle, kytke laite tietokoneeseen. Jos näyttöön tulee Windowsin valintaikkuna Tyhjä levy (Blank disk), valitse Ei toimenpiteitä (No action). Tallennin tallentaa leikkeen levylle automaattisesti. 2 Avaa toistonäkymä kameroilta joiden leikkeitä haluat tallentaa. Jos haluat viedä synkronoidun leikkeen useammalta kuin yhdeltä kanavalta, toistonäkymien on oltava samassa laiteikkunassa. 3 Etsi kuva, josta haluat leikkeen alkavan. 4 Napsauta Tallenna-painiketta toistopaneelissa ja valitse Tallenna medialeike. Näyttöön tulee Medialeikeasetukset-valintaikkuna. Toimi seuraavasti ja napsauta OK: Valitse, mihin haluat tallentaa leikkeen. Jos tallennat leikkeen paikalliselle kiintolevylle, valitse Omat tiedostot\leikkeet (My documents\media). Jos tallennat leikkeen CD-R/RW- tai DVD-R/RWlevylle, valitse CD/DVD-asema. Jos haluat tallentaa leikkeet siirrettävälle laitteelle, valitse Siirrettävä asema. Kirjoita Tiedostonimi-kohtaan leikkeen nimi. Valitse Aloitusaika-kohdasta leikkeen aloitushetki napsauttamalla - painiketta. Valitse Lopetusaika-kohdasta leikkeen lopetushetki napsauttamalla -painiketta tai asettamalla leikkeen pituus liukusäätimellä Mikäli tallennat leikkeen CD- tai DVD-levylle ja haluat alustaa levyn ennen kirjoittamista, rastita Alusta CD/DVD-levy ennen tiedostojen kirjoittamista. Rastita Salli uusien leikkeiden lisääminen jälkikäteen, mikäli haluat myöhemmin tallentaa leikkeitä samalle CD/DVD-levylle. HUOMAA: Jos olet poistanut vaihtoehdon Näytä tämä ikkuna aina ennen medialeikkeen tallentamista Medialeikeasetukset-kohdassa, ohjelma vie automaattisesti kaikki leikkeet määritellyillä asetuksilla. Hälytyskohtaisen medialeikkeen tallennus: 1 Tallentaaksesi CD:lle tai DVD:lle aseta CD- tai DVD-levy CD/DVD-RWasemaan. Tallentaaksesi siirrettävälle laitteelle, kytke laite tietokoneeseen. Jos näyttöön tulee Windowsin valintaikkuna Tyhjä levy (Blank disk), valitse Ei toimenpiteitä (No action). Tallennin tallentaa leikkeen levylle automaattisesti. 2 Etsi Uudet tai Hae -välilehdiltä hälytys, johon liittyvän aineiston haluat tallentaa. 3 Napsauta Tallenna-painiketta Hälytyslista-ikkunan oikeassa alakulmassa. 4 Mikäli järjestelmä ei käytä oletusasetuksia leikkeiden tallennuksessa, Medialeikeasetukset-ikkuna avautuu ja voit määrittää tallennusasetukset. Toimi seuraavasti ja napsauta OK: Valitse, mihin haluat tallentaa leikkeen. Jos tallennat leikkeen paikalliselle kiintolevylle, valitse Omat tiedostot\leikkeet (My documents\media). Jos tallennat leikkeen CD-R/RW- tai DVD-R/RWlevylle, valitse CD/DVD-asema. Jos haluat tallentaa leikkeet siirrettävälle laitteelle, valitse Siirrettävä asema. Kirjoita Tiedostonimi-kohtaan leikkeen nimi. Voit asettaa videokuvan enimmäiskoon valikosta Videon maksimikoko. Mirasys NVR 5.0 Käyttäjän pikaopas 10

12 Valitse Aloitusaika-kohdasta leikkeen aloitushetki napsauttamalla - painiketta. Valitse Lopetusaika-kohdasta leikkeen lopetushetki napsauttamalla -painiketta. Määritä leikkeen kesto liukusäätimellä. Rastita Alusta CD/DVD-levy ennen tiedostojen kirjoittamista, mikäli haluat alustaa levyn ennen kirjoittamista. Rastita Salli uusien leikkeiden lisääminen jälkikäteen, mikäli haluat myöhemmin tallentaa leikkeitä samalle CD/DVD-levylle. HUOMAA: Jos olet poistanut vaihtoehdon Näytä tämä ikkuna aina ennen medialeikkeen tallentamista Medialeikeasetukset-kohdassa, ohjelma vie automaattisesti kaikki leikkeet määritellyillä asetuksilla. Medialeikeasetusten muuttaminen: 1 Napsauta valikkopalkissa kohtaa Käyttäjä ja valitse Medialeikeasetukset. 2 Kirjoita tai valitse tarpeelliset asetukset. Videoleikkeiden toisto Video- ja audioleikkeet tallennetaan Windows Media -tiedostoina (WMV). Ne voidaan toistaa Mirasys Media Player -ohjelmalla tai Windows Media Player 10 - ohjelmalla. Mirasys Media Player. Ohjaa toistoa toistoikkunan alaosassa olevilla toiston ohjauspainikkeilla. Medialeikkeen toistaminen CD:ltä tai DVD:ltä Mirasys Media Player -ohjelmalla: Aseta CD- tai DVD-levy CD/DVD-asemaan. Ohjelma käynnistyy automaattisesti ja alkaa toistaa leikettä. Vaihtoehtoisesti voit käynnistää Mirasys Media Playerin kaksoisnapsauttamalla MediaPlayer.exe-tiedostoa. Valitse sen jälkeen Mirasys Media Playerin valikkopalkista File ja Open. Valitse WMV-tiedosto, jonka haluat toistaa ja napsauta Open. Ohjelma alkaa toistaa medialeikettä. Mirasys NVR 5.0 Käyttäjän pikaopas 11

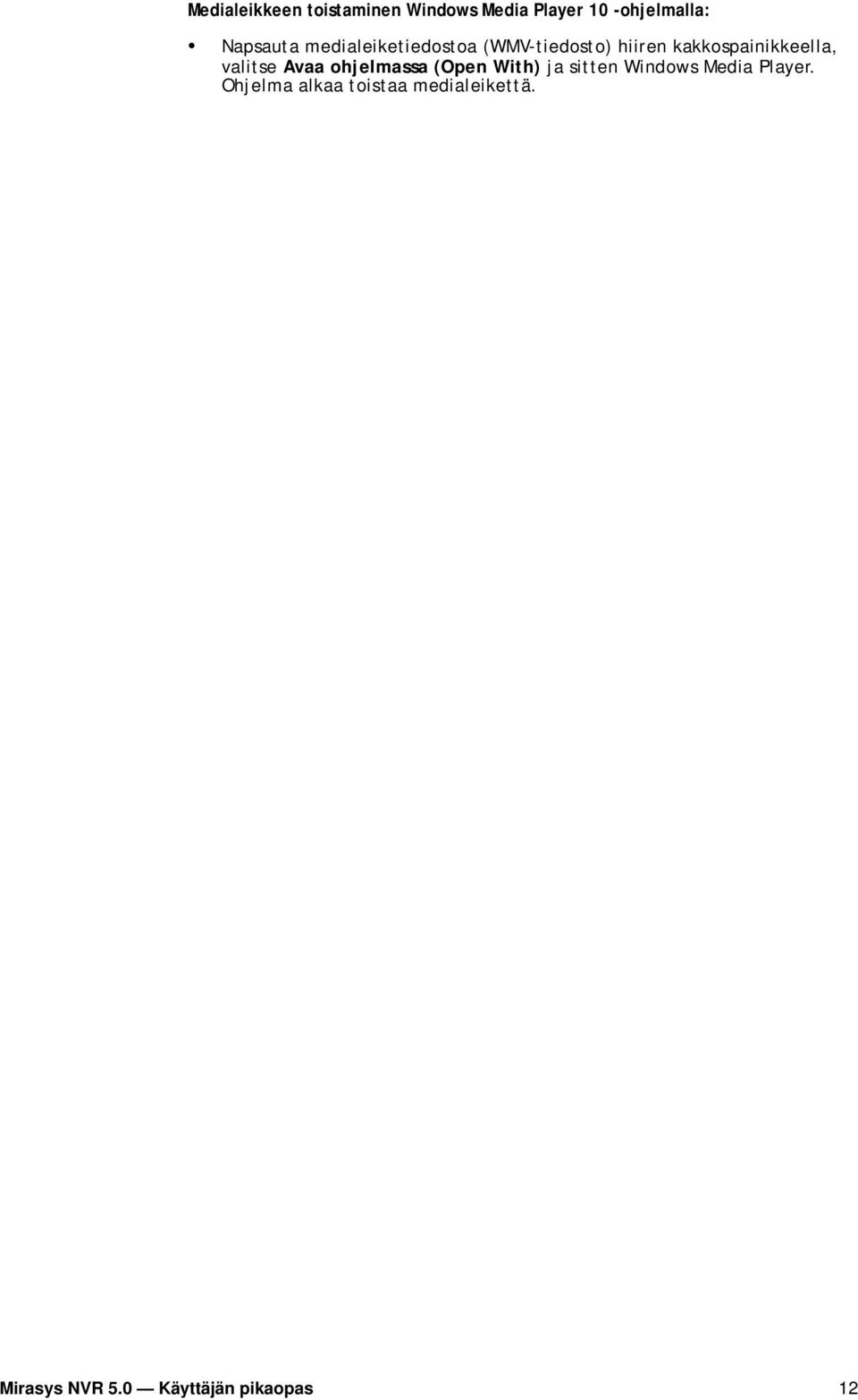

13 Medialeikkeen toistaminen Windows Media Player 10 -ohjelmalla: Napsauta medialeiketiedostoa (WMV-tiedosto) hiiren kakkospainikkeella, valitse Avaa ohjelmassa (Open With) ja sitten Windows Media Player. Ohjelma alkaa toistaa medialeikettä. Mirasys NVR 5.0 Käyttäjän pikaopas 12
