7 Yleistä tietoa Thermotechin sulanapitojärjestelmästä Missä järjestelmää käytetään? Yksityiset rakennukset Järjestelmä asennetaan kävelyteille, ajoluiskille jne. Asunnot ja vuokratalot Järjestelmä asennetaan sisäpihoille, ajoluiskille ja kävelyteille jne. Teollisuus rakennukset Järjestelmä asennetaan lastaus- ja purkualueille sekä ramppeihin että teille. Yleiset alueet Järjestelmä asennetaan parkkipaikoille, tienristeyksiin, kävelyteille, urheilualueille jne. Mikä on käyntikustannus? Lämmittääkseen 5 mmaq lunta -15 C:sta 0 C:en muuttaakseen vedeksi, tarvitaan 0,5 kw. Uusilumen tiheys on n. 0,05 g/cm³, mutta voi rankassa lumisateessa nousta 0,12..0,18 g/cm³:seen. Sulattaakseen neliömetrin cm paksua lunta tarvitaan 0,5 kw. Vuodessa sataa n. 600 mmaq eli n. 1/3 lunta - ts. n. 200 mm. Tämä tarkoittaa että tarvitaan vähintään 20kW /vuosi jotta pystytään sulattamaan neliömetri lunta. Säätöjärjestelmä - tarvitaanko sitä? Säätöjärjestelmän pääasiallinen tarkoitus on optimoida energiankäyttöä. Verrattuna järjestelmään ilman säätövarustusta, voidaan energiankäyttöä laskea jopa 70%:lla lämmityskauden aikana. Säätöjärjestelmää käytetään usein suurissa kohteissa kun taas pieniä kohteita voidaan ohjata ajastimella, jolla asetetaan käynti 1-6 tunniksi per kerta. Vaihtoehtona on jatkuva käynti. Automaattisella säätöjärjestelmällä on sekä kosteus- että lämpötila-anturi, mikä asetetaan maahan jotta saadaan optimaalinen käynti. Yksityiskohtaista tietoa säätövarustuksesta löydät käsikirjasta luvusta 3. Joka kerta kun järjestelmä käynnistetään pitää levy lämmittää käyntilämpötilaan, mikä johtaa energiakäytön kasvamiseen. Laskentaesimerkki (50 mm paksu laatta): Betonin lämpökyky 840 J/kg x K, tiheys 2400 kg/m³ tarkoittaa että neliömetrin lämmittämiseen -10 C:sta (keskiarvo) +5 C:en tarvitset 0,42 kw. Jos järjestelmän käynnistää keskimäärin 50 kertaa lämmityskaudessa olisi energiankäyttö 21 kw lämmityskautta kohden. Lämpöhäviöt ilmaan ja maahan nousevat kw/vuosi riippuen sulanapitokohteen ilmastovyöhykkeen sijainnista. Säätöjärjestelmällä n kw per m² ja vuotta kohden. Ilman säätöjärjestelmää tarvitaan 2-3 kertaa enemmän energiaa per m 2 ja vuosi. * 600 mm on vain laskentaesimerkki. Tarkat arvot voi tilata osoitteesta Puh , info@thermotech.fi, 3

8 Tuotevalikoima hinnoilla Sivu Valikoima 20 Putket ja kiinnitystarvikkeet Teollisuusjakotukki ja lämmönvaihdin Säätövarustus Valikoima 25 Putket ja kiinnitystarvikkeet Jakotukit sulanapidolle Jakotukin lisätarvike Säätövarustus Oikeudet muutoksiin ilman ennakkoilmoitusta pidätetään. Uusimmat versiot asennusohjeistamme löytyvät kotisivuiltamme Hinnat ovat arvonlisäverottomia. Thermotech Scandinavia Finland 2010

9 Thermotech sulanapito Sulanapito - Valikoima 20 VALIKOIMA 20 Tuotenimike Tuotenro Hinta Thermotech lattialämmitysputki 20 x 2 mm Happidiffuusiotiivis 5-kerroksen putki sopii kaikkiin asennuksiin. Pituus/rulla Lava tai kappaleittain 240 m 10 kpl 450 m 3 kpl 500 m 4 kpl Väri: Sininen Asennuskisko Muovikisko putkien kiinnitykseen ulkohalkaisijalla mm. Pituus: Toimitetaan: 1 m 10 m/nippu tai kappaleittain Thermotech nippuside 4,7 x 186 mm Muovinauha lattialämmitysputkien kiinnitykseen raudoitusverkkoon. Toimitetaan: 100 kpl/pussi Thermotech Teollisuusjakotukki sisäänrakennetuilla paluuventtiileillä 507xx Ruostumattomasta teräksestä valmistettu jakotukki sisäänrakennetuilla paluuventtiileillä. Jakotukkia voidaan käyttää piirien jakamiseen suurissa teollisuuskohteissa. 1 Teollisuusjakotukki toimitukseen sisältyy: konsolit, palloventtiilit, täyttö- ja tyhjennysventtiilit, manuaalinen ilmausventtiili ja 20 x 2 mm liittimet. Jakotukki on saatavilla seuraavissa kooissa: 2 piiriä 3 piiriä 4 piiriä 5 piiriä 6 piiriä 7 piiriä 8 piiriä 9 piiriä 10 piiriä Thermotech Scandinavia Finland Tuotevalikoima ja käsikirja sulanapito

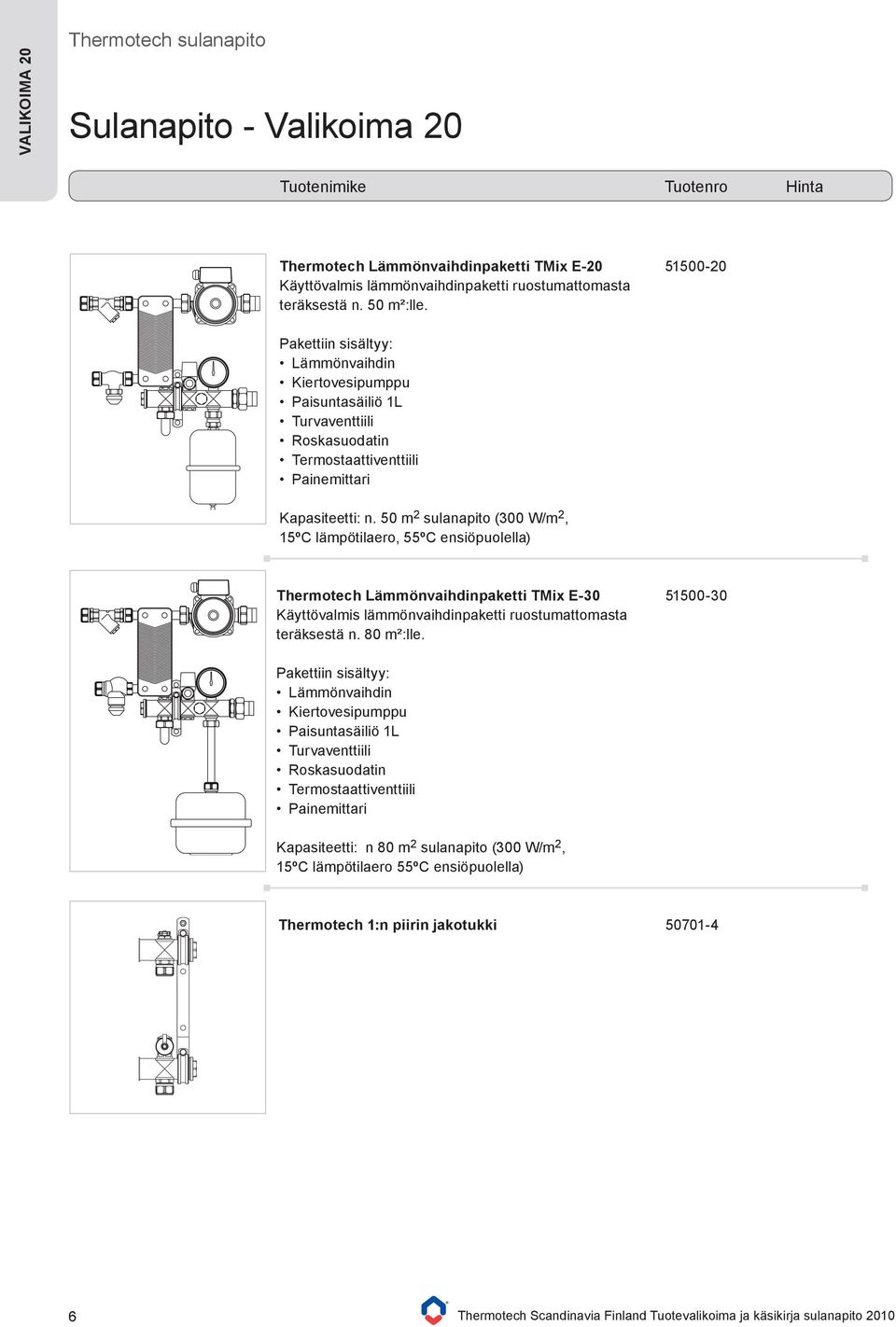

10 VALIKOIMA 20 Thermotech sulanapito Sulanapito - Valikoima 20 Tuotenimike Tuotenro Hinta Thermotech Lämmönvaihdinpaketti TMix E-20 Käyttövalmis lämmönvaihdinpaketti ruostumattomasta teräksestä n. 50 m²:lle Pakettiin sisältyy: Lämmönvaihdin Kiertovesipumppu Paisuntasäiliö 1L Turvaventtiili Roskasuodatin Termostaattiventtiili Painemittari Kapasiteetti: n. 50 m 2 sulanapito (300 W/m 2, 15ºC lämpötilaero, 55ºC ensiöpuolella) Thermotech Lämmönvaihdinpaketti TMix E-30 Käyttövalmis lämmönvaihdinpaketti ruostumattomasta teräksestä n. 80 m²:lle Pakettiin sisältyy: Lämmönvaihdin Kiertovesipumppu Paisuntasäiliö 1L Turvaventtiili Roskasuodatin Termostaattiventtiili Painemittari Kapasiteetti: n 80 m 2 sulanapito (300 W/m 2, 15ºC lämpötilaero 55ºC ensiöpuolella) Thermotech 1:n piirin jakotukki Thermotech Scandinavia Finland Tuotevalikoima ja käsikirja sulanapito 2010

11 Thermotech sulanapito Sulanapito - Valikoima 20 VALIKOIMA 20 Tuotenimike Tuotenro Hinta Thermotech termostaatti sulanapidolle ETO2 ETO2 on elektroninen säätöyksikkö joka ohjaa automaattisesti ulkoalueiden tai esimerkiksi vesi-kourujen sulanapitoa. Sulanapitojärjestelmän automaattisella ohjauksella saavutetaan mahdollisimman pieni vaikutus sekä ympäristöön että talouteen Ohjausyksikkö ETO2 rekisteröi sekä lämpötilan että kosteuden, ja käynnistyy vain kuin molemmat parametrit rekisteröityvät. Thermotech Lämpötila- ja kosteusanturi ETOG-55 Tätä anturia käytetään alueissa joissa esiintyy usein jää- tai lumiongelmia. Anturin kärki sijoitetaan samalle korkeudelle ympäröivän pinnan kanssa Thermotech itsesäätyvä termostaatti - vesi Termostaatti irtoanturilla asennettavaksi termostaattiventtiiliin. Anturi asennetaan upotusputkeen tai asennuskiskoon. Lämpötila-alue: C Väri: Toimitetaan: Valkoinen Kappaleittain Thermotech Termostaatti paluurajoitukseen Termostaatti asennetaan termostaattiventtiiliin. Anturi on sisäänrakennettu ja havaitsee venttiilin lämpötilan. Lämpötila-alue: C Väri: Toimitetaan: Valkoinen Kappaleittain Thermotech Scandinavia Finland Tuotevalikoima ja käsikirja sulanapito

12 VALIKOIMA 25 Thermotech sulanapito Sulanapito - Valikoima 25 Tuotenimike Tuotenro Hinta Thermotech Lattialämmitysputki 25 x 2,3 mm Putki ilman happidiffuusioestoa ja soveltuu sulanapitokohteisiin. Voidaan käyttää jos järjestelmä on kytketty lämmitysjärjestelmään lämmönvaihtimen kautta. Pituus/rulla Menekki: Toimitetaan: Väri: 350 m 4-4,2 m/m² AV 250:ssa Kappaleittain Valkoinen Yli m piiripituuksia voidaan erikoistilata. Pisin suositeltava piiripituus 140 m. Asennuskisko 25 Muovikisko putkien kiinnitykseen ulkohalkaisijalla 25 mm Pituus: Leveys: Menekki: Toimitetaan: 4 m 50 mm 0,3-0,4 m/m² AV 400:ssa Kappaleittain Thermotech Nippuside 4,7 x 186 mm Muovinauha putkien kiinnitykseen kun sulanapito kiinnitetään raudoitusverkkoon. Toimitetaan: 100 kpl/pussi 8 Thermotech Scandinavia Finland Tuotevalikoima ja käsikirja sulanapito 2010

13 Thermotech sulanapito Sulanapito - Valikoima 25 VALIKOIMA 25 Tuotenimike Tuotenro Hinta Yksirivinen jakotukki sulanapidolle AV 150 Yksirivinen sulanapitojakotukki 40:lle piirille AV mitalla 150. Toimitetaan tukkina jonka pituus jopa 6 m. Hitsattu Umpinainen päätykappale ja kaulus tilauksesta. 75 mm PE-putki 110 mm PE-putki Kaksirivinen jakotukki sulanapidolle AV 150 Kaksirivinen sulanapitojakotukki 80:lle piirille AV mitalla 150. Toimitetaan tukkina jonka pituus jopa 6 m. Hitsattu, umpinainen päätykappale ja kaulus tilauksesta. 75 mm PE-putki 110 mm PE-putki Yksirivinen jakotukki sulanapidolle AV 500 Yksirivinen sulanapitojakotukki 12:lle piirille AV mitalla 500. Toimitetaan tukkina jonka pituus jopa 6 m. Hitsattu, umpinainen päätykappale ja kaulus tilauksesta. 75 mm PE-putki 110 mm PE-putki Kaksirivinen jakotukki sulanapidolle AV 500 Kaksirivinen sulanapitojakotukki 24:lle piirille AV mitalla 500. Toimitetaan tukkina jonka pituus jopa 6 m. Hitsattu, umpinainen päätykappale ja kaulus tilauksesta. 75 mm PE-putki 110 mm PE-putki Thermotech Scandinavia Finland Tuotevalikoima ja käsikirja sulanapito

14 VALIKOIMA 25 Thermotech sulanapito Sulanapito - Valikoima 25 Tuotenimike Tuotenro Hinta Metallilaippa Metallilaippa DN 75 Metallilaippa DN Kaulus Toimitetaan hitsattuna jakotukin kanssa tilauksesta. Kaulus DN 75 Kaulsu DN Päätykappale Toimitetaan hitsattuna jakotukin kanssa tilauksesta. Päätykappale DN 75 Päätykappale DN Sähköhitsausmuhvi Käytetään jakotukin tukkien hitsauksessa. Sähköhitsausmuhvi DN 75 Sähköhitsausmuhvi DN Thermotech Scandinavia Finland Tuotevalikoima ja käsikirja sulanapito 2010

15 Thermotech sulanapito Sulanapito - Valikoima 25 VALIKOIMA 25 Tuotenimike Tuotenro Hinta Sähköhitsausmuhvi 25 mm Käytetään jakotukkiulostulojen (jossa sulanapito) hitsauksessa. Jakoliitin rak 25 mm Käyttövalmis, niklattu, messinkinen liitin - mutteri, helmi ja liitin - 25 x 2,3 mm putken jatkamiseen. Menekki: Toimitetaan: 2 kpl/piiri Kappaleittain Thermotech termostaatti sulanapidolle ETO2 ETO2 on elektroninen säätöyksikkö joka ohjaa automaattisesti ulkoalueiden tai esimerkiksi vesi-kourujen sulanapitoa. Sulanapitojärjestelmän automaattisella ohjauksella saavutetaan mahdollisimman pieni vaikutus sekä ympäristöön että talouteen Ohjausyksikkö ETO2 rekisteröi sekä lämpötilan että kosteuden, ja käynnistyy vain kuin molemmat parametrit rekisteröityvät. Thermotech Lämpötila- ja kosteusanturi ETOG Tätä anturia käytetään alueissa joissa esiintyy usein jää- tai lumiongelmia. Anturin kärki sijoitetaan samalle korkeudelle ympäröivän pinnan kanssa. Thermotech Scandinavia Finland Tuotevalikoima ja käsikirja sulanapito

16 Sulanapidon Käsikirja Järjestelmäratkaisut ja mitoitukset 1. Sulanapitojärjestelmä 1.1 Kuinka monta wattia/m² sulanapito vaatii? 1.2 Mitä putkea sulanapidossa käytetään? 1.3 Suositeltavat putkipituudet 1.4 Mitä AV-mittaa käytetään sulanapidossa? 1.5 Jakotukki 1.6 Pinta per jakotukki 1.7 Piirien lämpötilaero ja väliaineen lämpötila 1.8 Piirien tasapainoitus 1.9 Eristys järjestelmän alla 1.10 Mikä väliaine pitää valita? 1.11 Materiaalikerroksen paksuus putkien päällä 1.12 Koeponnistus 1.13 Sulanapitojärjestelmän asennus erilaisilla pintakerroksilla Lämmönlähde 2.1 Tarvitaanko lämmönvaihdinta? 2.2 Avonainen vai suljettu järjestelmä? 2.3 Paine sulanapitojärjestelmässä 2.4 Lämmitysjärjestelmään kytkemisen periaatteet Putken ja jakotukin painehäviökäyrästö 4.1 Painehäviökäyrästö 17 x 2 ja 20 x 2 mm putkille 4.2 Painehäviökäyrästö 25 x 2,3 ja 32 x 3 mm putkille 4.3 Painehäviökäyrästö jakotukille ja syöttöputkelle Oikeudet muutoksiin ilman ennakkoilmoitusta pidätetään. Uusimmat versiot asennusohjeistamme löytyvät kotisivuiltamme Hinnat ovat arvonlisäverottomia. Thermotech Scandinavia Finland Tuotevalikoima ja käsikirja sulanapito 2010

17 Thermotech Sulanapito 1. Sulanapitojärjestelmä 1.1 Kuinka monta wattia per m 2 sulanapito vaatii? Sulanapitoprosessi voidaan jakaa kahteen kategoriaan: lumen sulatus 0ºC:en ja lumen sulatus vedeksi. Seuraavaa kaavaa on käytetty lumen sulattamiseksi 0 C:en: Qv = 0,578 x S x (0-Ts) S = lumisateen tiheys (mm aq/h) Ts = lumen lämpötila ( C) Esimerkki: Lumen sulattaminen 5 mm aq:lla -20 C:sta 0 C:en: Qv = 0,578 x 5 x (0-(-20)) = 57,8 W/h per m² Seuraavaa kaavaa on käytetty lumen sulattamiseksi vedeksi: Qm = 92,5 x s 92,5 = Sidottu jään lämpötila/kg Esimerkki: Sulattaa 5 mm aq lunta: Qm = 92,5 x 5 = 462,5 W/h per m² Teho jota tarvitaan lumen sulattamiseksi 0 C ja lumen sulatus (5 mm aq) Lumen sulattaminen 0 C:en Lumen lämpötila aluksi, C Teho, W/m ,5 Lumen sulatus Mitä putkea sulanapidossa käytetään? Riippuen pinta-alasta voidaan käyttää Thermotechin lattialämmitysputkia kooissa 17, 20, 25 ja 32 mm. Yleensä käytetään 17 ja 20 mm putkia jopa 300 m² pinnoille.25 ja 32 mm putkia käytetään suurissa pinnoissa joissa on pitkiä piirejä tai korkea tehontarve neliömetriä kohden. 17 ja 20 mm putkia käytetään pienissä pinnoissa, m², joissa tarvitaan pieniä säteitä, tiheitä AV-mittoja jne. Happidiffuusiosuojattomia putkia voidaan käyttää jos järjestelmä on kytkettynä lämmitysjärjestelmään lämmönvaihtimen kautta. Monet eri parametrit vaikuttavat mitoitukseen; lumentulon tiheys, ulkolämpötila, tuulennopeus. Tästä johtuu että tarvittavan tehon arvoista voi tulla kohtuuttomia. Tavallisen talven aikana W per m² riittää. Thermotech Scandinavia Finland Teknikontie Tammisaari Puh info@thermotech.fi, Thermotech Scandinavia AB:n toimintojärjestelmä laadulle ja ympäristölle joka kattaa ISO 9001 ja standardit. 13

18 Thermotech Sulanapito 1. Sulanapitojärjestelmä 1.3 Suositeltavat piiripituudet Esimerkki: Laskelmassa käytetty piiripituus on (L) 110 m 25 mm putkella. Piirin peittävän pinnasta (S) tulee S = L x C (C = putkien välinen etäisyys). Piirin pinnasta tulee S = 110 m x 0,25 m = 27,5 m². 300 W/m²:lla kokonaistehosta tulee (Q); Q = S x W = 27,5 m² x 300 W/m² x h = 7500 W/h = 8,25 kw/h 1.4 Mitä AV-mittoja käytetään sulanapidossa? Riippuu toivotusta neliömetrin tehosta, lumentulon tiheydestä jne. Tässä pari suuntaa antavaa arvoa: Mitat 17 x 2 ja 20 x 2 mm mm. Mitat 25 x 2,3 ja 32 x 3 mm mm. Koko pinta-alassa on oltava sama etäisyys. Virtaus (V) piirissä lasketaan seuraavalla kaavalla: V = Q/C x dt, jossa; C - väliaineen lämpökapasiteetti, 40 % etyleeniglykolille 3,3 kj/kg x ºС. dt - painehäviö piirissä. Yleensä 15ºС. V = 8,25 kw/h / (3,3kJ/kg x C x 15ºС) = 0,167 l/sek Suositeltavat piiripituudet Putkipituus, mm Seinän paksuus, mm AV-mitta, m Teho/ m², W/m² Painehäviö, kpa Lämpötilaero, C Piiripituus, m ,2 300/200 17/ / ,2 300/200 19/ / ,3 0,25 300/200 18/ / ,25 300/200 17/ /220 Esitteen lopussa olevasta taulukosta näkyy painehäviö per putkimetri. 25 x 2,3 mm:lle painehäviö on 0,163 kpa/m, ja antaa kokonaispainehäviöksi 0,163 kpa/m x 110 m = 18 kpa. 200 W:lle per neliömetri ja 140 m pitkissä piireissä painehäviö on 17 kpa. 14

19 Thermotech Sulanapito 1. Sulanapitojärjestelmä - Jakotukki 1.5 Jakotukki Pienemmille pinnoille ja 17 mm ja 20 mm putkille voidaan käyttää tavallista lattialämmitysjakotukkia. Jakotukkia ilman säätöventtiilejä voidaan käyttää jos kaikki piriit ovat samanpituisia. Yleensä tavallinen lattialämmitysjakotukki asennetaan routavapaasti sisätiloihin. 25 mm ja 32 mm putkille voidaan käyttää PE jakotukkia, 500 mm piirien välisellä AV-mitalla. Jakotukit asennetaan limittäin 250 mm toisistaan, jotta saadaan piirien välinen etäisyys pidettynä 250 mm:ssä. Kaksirivinen jakotukki Tämän tapaisiin jakotukkeihin ei tarvita sulkuventtiilejä, piirit ovat samanpituisia ja jakotukki asennetaan maahan. Jakotukki on saatavilla halkaisijalla 75 mm, 110 mm tai suurempana, mutta yleensä koko 75 mm tai 110 mm riittää. Kytkentä piireihin suoritetaan muovisilla tai metallisilla jatkoliittimillä, tai hitsausmuhvilla. Yksirivinen jakotukki 1. Jakotukki 2. Liitin 3. Thermotech lattialämmitysputki 4. Hiekka 5. Pintamateriaali (esim. asfaltti, betoni tai laatat kävelyteihin) A. Asennussyvyys, n 500 mm B. Jakotukkien välinen etäisyys, n. 300 mm C. Hiekkaa, n 300 mm D. Etäisyys lämmitettävään pintaan, n. 800 mm E. Putkien välinen etäisyys, 250 mm F Jakotukkien välinen etäisyys, 500 mm 1. Jakotukki 2. Liitin 3. Thermotech lattialämmitysputki 4. Hiekka 5. Pintamateriaali (esim. asfaltti, betoni, laatat kävelyteille) A. Asennussyvyys, n 500 mm B. Jakotukkien välinen etäisyys, n 300 mm C. Hiekkaa, n 300 mm D. Etäisyys lämmitettävään pintaan, n 800 mm E. Putkien välinen etäisyys, 250 mm F. Jakotukkien ulostulojen välinen etäisyys, 500 mm 15

20 Thermotech Sulanapito 1. Sulanapitojärjestelmä - Jakotukki Asennus betonilaattaan Esimerkki: Pinta 1000 m² (20 x 50 m) Jakotukki sijoitettu 20 m pituiselle puolelle 40 piiriä 25 mm putkella 300 W/m² (AV 250 mm) Tämä tarkoittaa että piireistä tulee 100 m pitkiä. Jokaisen piirin painehäviöstä tulee 15 kpa (1.4 mukaan). Virtaus (V) jakotukin alussa lasketaan kaavalla; V = W x S/C x dt C = väliaineen lämpökapasiteetti. 40 % etylenglykol 3,3 kj/kg x C. dt = piirien lämpötilaero, yleensä 15ºС. W = teho wateissa/m² (0,3 kw/m²). S = Kokonaispinta, m² Koko jakotukin virtaus V = 0,3 kw/m²h x 1000m² / (3,3kJ/kg x C x 15 C) = 6,06 l/sek, Virtaus per piiri on 6,06/40 = 0,1515 l/sek. Jakotukki ensimmäisessä 0,5 m:ssä virtaus on 6,06-0,1515 = 5,9085 l/sek, 1 m jälkeen- 0,1515 l/sek vähemmän jne. Alla olevassa taulukossa näytetään 75 ja 110 putkien painehäviöt. Painehäviö 75 mm:n jakotukille 1. Jakotukki 2. Liitin 3. Thermotech lattialämmitysputki 4. Hiekka 5. Pintamateriaali (esim. asfaltti, betoni, laatat kävelyteille) 6. Eristys, 50 mm 7. Betonikasetti B. Jakotukkien välinen etäisyys = jakotukin halkaisija E. Putkien välinen etäisyys, 250 mm F. Jakotukkien ulostulojen välinen etäisyys, 500 mm G. Kasetti syvyys = 4 xjakotukin halkaisija H. Kasetin ympärysmitta = 4 x jakotukin halkaisija Painehäviö 110 mm jakotukille 1.6 Pinta per jakotukki Piirit voidaan tasapainoittaa jos käytössä on tavallinen jakotukki. PE jakotukissa painehäviö kasvaa mitä kauempana jakotukin liitoskohdasta piirit ovat kytkettyinä jakotukkiin. Kytkettävien piirien määrä jakotukkiin riippuu jakotukin halkaisijasta. 16

21 Thermotech Sulanapito 1. Sulanapitojärjestelmä Viimeisen piirin painehäviö, liitäntäkohdasta laskettuna, voidaan lukea taulukoista, 75 mm jakotukissa - 4,23 kpa, ja 110 mm:ssa - 0,44 kpa. Arvot kaksikertaistuvat koska on olemassa paluu- ja menotukit. Viimeisen piirin kokonaispäinehäviö on 75 mm jakotukissa - 9,46 kpa, ja 110 mm jakotukissa - 0,88 kpa. Painehäviö jakotukissa ei saa ylittää 5-10 % piirien painehäviöstä (yllä olevassa esimerkissä 15 kpa). Esimerkissä valitaan 110 mm jakotukki. Jakotukin halkaisija/maks pinta-ala Jakotukin halkaisija, mm Maks pinta-ala, m 2 * * koskee 25 mm putkea, 110 m piiriä, 300 W/m², dt 15ºС. 1.7 Piirien lämpötilaero ja väliaineen lämpötila Piirien lämpötilaeroksi voi valita 15ºС. Väliaineen lämpötilaan vaikuttaa pinnan tehonanto, putkien asennussyvyys ja putken päällä oleva materiaali. Yleensä (suositeltavat AV-mitat, 300 W per m², lämpötilaero 15ºС) alla olevat väliaineen lämpötilat ovat suositeltavia: Putken päällä oleva materiaali Lämpötila, C Betoni tai asfaltti, 50 mm Betoni tai asfaltti, 100 mm Hiekka tai katukivetys, 100 mm Maa, 120 mm Emme suosittele putkien asentamista syvemmälle betonilaattaan kuin 120 mm. Väliaineen lämpötila voi muuttua käynnin aikana ja tavallisesti +2ºС:sta +5ºС:en riittää pintalämpötilaksi. 1.8 Piirien tasapainoitus Tavallisesti muovisen jakotukin piirejä ei tarvitse tasapainoittaa koska piirit ovat samanpituisia. Piirien keskinäiset pituudet voivat vaihdella 5-10 %:lla ilman että se vaikuttaa tasapainoitukseen. On parempi jos pidemmät piirit voidaan liittää jakotukkiin mahdollisimman lähelle jakotukin liitoskohtaa. Pienempiin pintoihin voidaan käyttää 17 ja 20 mm putkea ja tavallista jakotukkia, mikä myös mahdollistaa piirien tasapainoituksen. 1.9 Eristys järjestelmän alla - tarvitaanko sitä? Laajoilla pinnoilla ja jatkuvalla järjestelmän käynnillä (koko talven), eristyksellä ei ole suurta merkitystä. Suurin lämpöhäviö tapahtuu maanpinnan lämmityksessä, ts. käynnistyksestä maanpinnan toivottuun lämpötilaan.verrattuna kokonaistehohäviöön, maan lämpöhäviöön menee n. 10% käytetystä tehosta. Eristettä voidaan käyttää pienissä pinta-aloissa, portaissa, sisäänkäynneissä jne. Eristeen ansiosta järjestelmä reagoi nopeammin Mikä väliaine tulisi valita? Sulanapitojärjestelmissä käytetään yleensä jonkunlaista pakkasnestettä, esim. glykolia. Nesteen väkevyys riippuu toivotusta pakkasnesteestä, yleensä sekoitus on 20-50% glykolia. Mitä miedompi sekoitus, sitä parempi lämpökapasiteetti väliaineessa. Etyliglykoli on luokiteltu myrkylliseksi ja voidaan korvata propylenglykolilla, mutta on otettava huomioon että propylenglykolilla on heikompi lämpökapasiteetti kuin etyleeniglykolilla Materiaalikerrosten paksuus putken yläpuolella Sulanapitoputkien peittävä kerros on pidettävä mahdollisemman ohuena. Kerros ei saa olla paksumpi kuin 150 mm. Tavallinen paksuus on mm Koeponnistus Järjestelmän on oltava paineistettuna asennuksen aikana, tähän sisältyy myös betoni, asfaltti tai muu. Suositeltava paine on 3-4 bar. 17

22 Thermotech Sulanapito 1. Sulanapitojärjestelmä - eri pintakerrosten alla 1.13 Sulanapidon asennus erilaisilla pinta kerroksilla Sulanapitojärjestelmä kävelyteille joissa kivilaatat tai katukivetys Putket asennetaan laatta/kivikerroksen alle. Putkien kiinnitykseen käytetään muovikiskoja tai putket kiinnitetään raudoitusverkkoon nippusitein. Hiekkakerros putkipinnan päällä vähintään mm. Järjestelmä paineistettu asennuksen aikana. Sulanapito asennettuna betoniin Samanlainen järjestelmä kuin lattialämmitys betonivalussa. Putket kiinnitetään kiskoin tai raudoitusverkkoon nippusitein. Betonikerros putken päällä korkeintann 120 mm. Järjestelmä paineistettu asennuksen aikana. 1. Sora, Hiekka 3. Thermotech lattialämmitysputki 4. Laatat/kivet A. Laatan/kivikerroksen paksuus, mm. B. Syvyys, suurempi kuin 120 mm. D. Hiekkakerros, alusta laattojen/kivien ( mm) toimittajan vaatimusten mukaan. D. Sorakerros, alusta laattojen/kivien ( mm) toimittajan vaatimusten mukaan. 1. Sora, Betoni 3. Thermotech lattialämmitysputki B. Syvyys, korkeintaan 120 mm D. Betonilaatta (raudoituksella). Paksuus painonkeston mukaan (yleensä mm) E. Hiekka tai sora, paksuus ja standardit painon keston mukaan. 18

23 Thermotech Sulanapito 1. Sulanapitojärjestelmä - eri pintakerrosten alla Sulanapito asfalttipinnoille Putket asetetaan hiekkakerrokseen. Putket kiinnitetään kiskoin tai raudoitusverkkoon nippusitein. Asfaltin maksimilämpötila 120ºС. Asfattia levitettäessä on putkissa kierrettävä kylmä (20ºС) vesi. Järjestelmä paineistettu asennuksen aikana. Sulanapito nurmikoille Putket asetetaan maakerrokseen. Putket kiinnitetään kiskoin tai raudoitusverkkoon nippusitein. Maakerros putken päällä vähintään mm. Järjestelmä paineistettu asennuksen aikana. 1. Sora, Asfaltti tai sora 0-30, rakennekerros 3. Asfaltti, suojakerros 4. Asfaltti, kulutuskerros 5. Thermotech lattialämmitysputki B. Syvyys, korkeintaan 120 mm D. Lämpö- ja suojakerroksen paksuus mm, mm/kerros Е. Hiekka tai sora, paksuus ja standardit painonkeston mukaan. 1. Sora, Thermotech lattialämmitysputki 3. Maa B. Syvyys, korkeintaan 120 mm D. Maa, paksuus nurmikontoimittajan ohjeiden mukaan Е. Hiekka tai sora, paksuus ja standardit painonkeston mukaan. 19

24 Thermotech Sulanapito 2. Lämmönlähde - Lämmönvaihdinpaketti TMix E 2.2 Jos lämmönvaihdin on asennettu - tuleeko järjestelmän olla auki vai suljettu? On vapaavalintainen valinta onko järjestelmä auki vai suljettu riippumatta onko lämmönvaihdin asennettu vai ei. Suositeltavaa on suljettu järjestelmä, etenkin jos järjestelmässä on pakkasnestettä. 2.1 Tarvitaanko lämmönvaihdinta? Lämmönvaihdin on välttämätön kun järjestelmä sisältää pakkasnestettä esim. etyleeniglykolia ja lämmitysjärjestelmä, joka antaa lämpöä sulanapidolle, ei sisällä pakkasnestettä. Lämmönvaihdinta ei tarvita seuraavissa tapauksissa: Ensisijainen lämmitysjärjestelmä, joka antaa lämpöä sulanapidolle, sisältää pakkasnestettä saman seosmäärä kun mitä sulanapito tarvitsee Sulanapidolle käytetään erillistä lämmönlähdettä, esimerkiksi erillistä sähkökattilaa. Jos lämmönvaihdinta ei asenneta on seuraavat asiat otettava huomioon: Jos sulanapito kytketään olemassa olevaan lämmitysjärjestelmään, on putkilla oltava happidiffuusioeste ja putkien on oltava sovellettu lämmitysjärjestelmän paineeseen ja lämpötilaan. Järjestelmän, joka on kytkettynä suoraan ensisijaiseen lämmitysjärjestelmään, käynnistyksessä (syksy ja talvi) lämmönlähde voi saada erittäin matalalämpötilaista nestettä, mikä voi vaurioittaa lämmönlähdettä. Suositeltavaa on kuitenkin että sulanapitojärjestelmä asennetaan erillisenä järjestelmänä - ts. lämmönvaihtimella tai erillisellä lämmönlähteellä jäätymisriskin vuoksi. 2.3 Paine sulanapitokohteissa? Suljetuissa järjestelmissä riittää tavallisesti 0,5-1 bar. 2.4 Lämmitysjärjestelmän kytkentäperiaatteet Alla olevista kuvista näkee sulanapitojärjestelmän kytkemisen periaatteet paikkakohtaiseen lämmönlähteeseen, kuten kiinteä polttoaine (öljy ja polttopuut), sähkökattila tai lämpöpumppu. Toisiopuolella tarvitaan kiertovesipumppua. Lämpöpumpun sisäistä lämmönvaihdinta voidaan käyttää jos kohde kytketään lämpöpumppuun, mutta mitoitus on tehtävä lämpöpumpputoimittajan ohjeiden mukaan. Säätövaihtoehto ilman että otetaan huomioon menovedenlämpötila (sulanapito) Säätövaihtoehto ottaen huomioon menovedenlämpötila (jään sulaminen) Thermotech Scandinavia Finland Teknikontie Tammisaari Puh info@thermotech.fi, Thermotech Scandinavia AB:n toimintojärjestelmä laadulle ja ympäristölle joka kattaa ISO 9001 ja standardit. 20

25

26 Thermotech Sulanapito 4. Painehäviökäyrästö - putkelle ja jakotukille 4.1 Painehäviökäyrästö 17 x 2 ja 20 x 2 mm putkille Käyrästö koskee 20ºС nestelämpötilaa. 50ºС lämpötilassa painehäviö kasvaa 15 %:lla (suhteellisesti lämpötilaan) MIDI Composite 17 x 2 mm Painehäviö, kpa/m MIDI Composite 20 x 2 mm Virtaus, l/sek Käytetty seuraavia kaavoja: dp = 29,06 x V1,78 putkelle MIDI Composite 17 x 2 dp = 15,14 x V1,78 putkelle MIDI Composite 20 x 2 dp = Painehäviö, kpa / m V = Virtausvolyymi, l/sek 22

27 Thermotech Sulanapito 4. Painehäviökäyrästö - putkelle ja jakotukille 4.2 Painehäviökäyrästö 25 x 2,3 ja 32 x 3 mm putkille Käyrästö koskee 20ºС nestelämpötilaa. 50ºС lämpötilassa painehäviö kasvaa 15 %:lla (suhteellisesti lämpötilaan). MIDI Composite 25 x 2,3 mm Painehäviö, kpa/m MIDI Composite 32 x 3 mm Virtaus, l/sek Käytetty seuraavia kaavoja: dp = 3,95 x V1,78 putkelle MIDI Composite 25 x 2,3 dp = 1,17 x V1,78 putkelle MIDI Composite 32 x 3 dp = Painehäviö, kpa / m V = Virtausvolyymi, l/sek 23

28 Thermotech Sulanapito 4. Painehäviökäyrästö - putkelle ja jakotukille 4.3 Painehäviökäyrästö jakotukille ja syöttöputkille Käyrästö koskee 20ºС nestelämpötilaa. 50ºС lämpötilassa painehäviö kasvaa 15 %:lla (suhteellisesti lämpötilaan). Painehäviö, kpa/m 50 mm 75 mm 110 mm 160 mm 200 mm Virtaus, l/sek Käytetty seuraavia kaavoja: dp = 0,16 x V1,78 jakotukille 50 x 4,6 mm dp = 0,023 x V1,78 jakotukille 75 x 6,8 mm dp = 0,0024 x V1,78 jakotukille 110 x 8,6 mm dp = 0,00045 x V1,78 jakotukille 160 x 9,5 mm dp = 0,00014 x V1,78 jakotukille 200 x 11,9 mm dp = Painehäviö, kpa/m V = Virtausvolyymi, l/sek 24
