1 5kW, 6kW, 8kW, 10kW, 14kW, 16kW model Ilma-vesilämpöpumppu WATERSTAGE 2

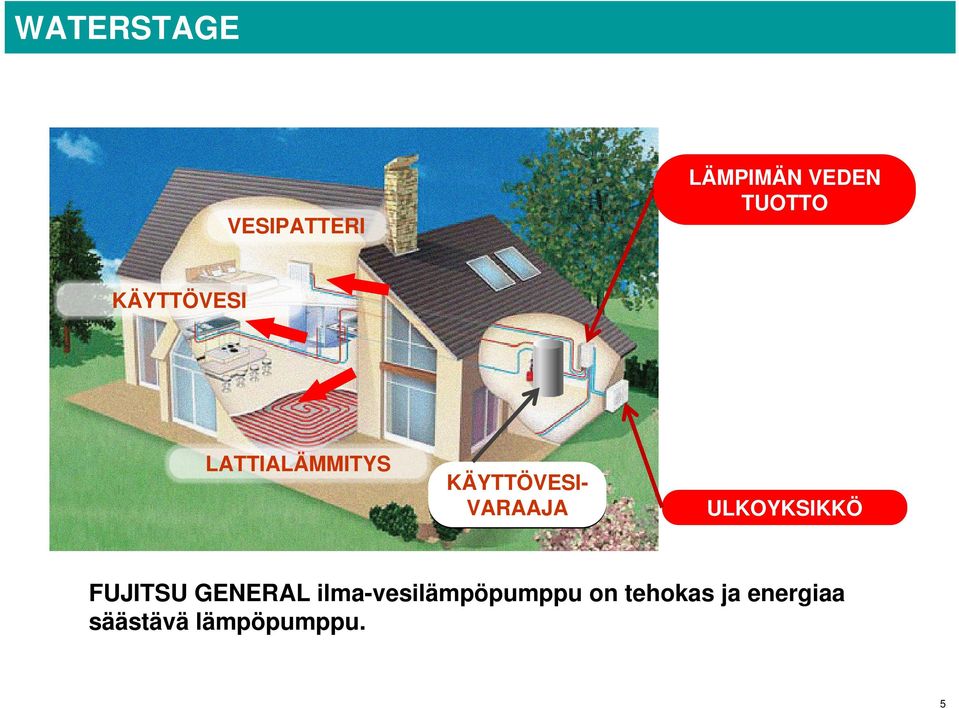

2 WATERSTAGE VESIPATTERI LÄMPIMÄN VEDEN TUOTTO KÄYTTÖVESI LATTIALÄMMITYS KÄYTTÖVESI- VARAAJA ULKOYKSIKKÖ FUJITSU GENERAL ilma-vesilämpöpumppu on tehokas ja energiaa säästävä lämpöpumppu. 5

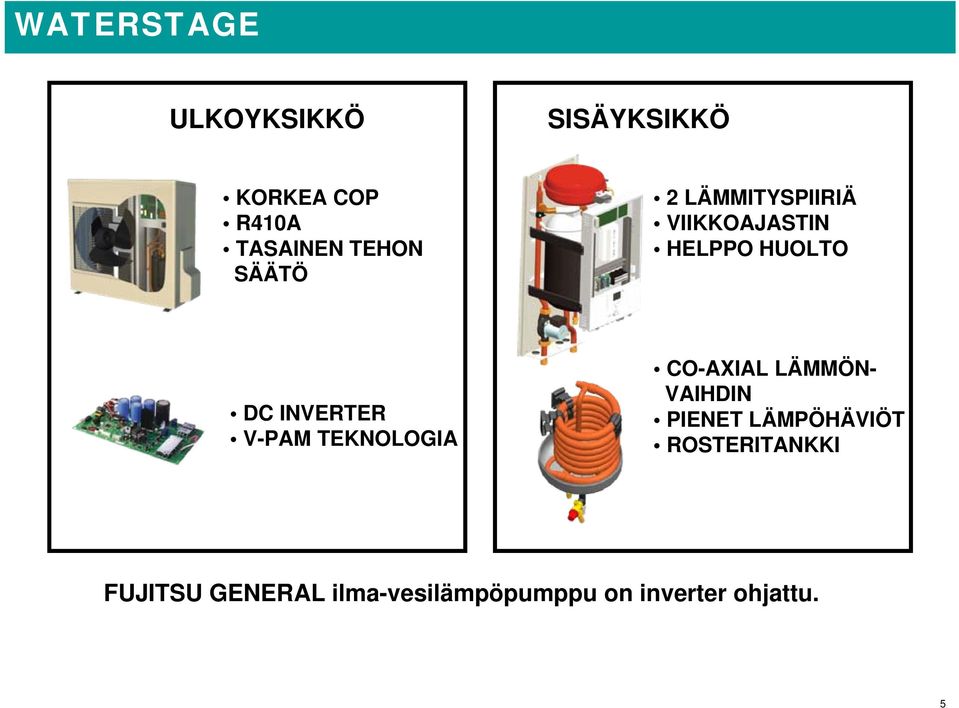

3 WATERSTAGE ULKOYKSIKKÖ SISÄYKSIKKÖ KORKEA COP R410A TASAINEN TEHON SÄÄTÖ 2 LÄMMITYSPIIRIÄ VIIKKOAJASTIN HELPPO HUOLTO DC INVERTER V-PAM TEKNOLOGIA CO-AXIAL LÄMMÖN- VAIHDIN PIENET LÄMPÖHÄVIÖT ROSTERITANKKI FUJITSU GENERAL ilma-vesilämpöpumppu on inverter ohjattu. 5

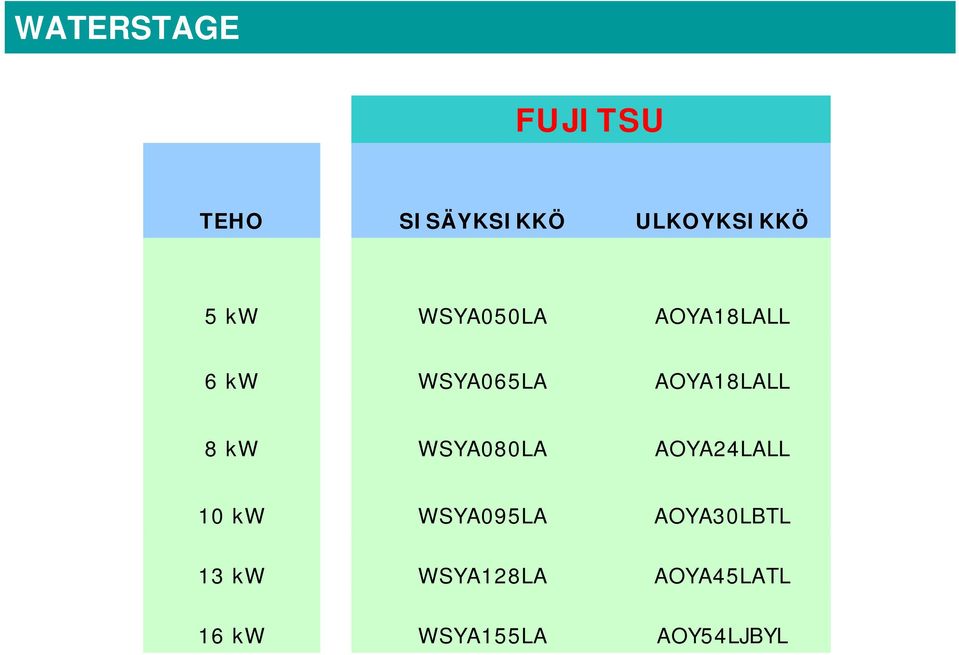

4 WATERSTAGE FUJITSU TEHO SISÄYKSIKKÖ ULKOYKSIKKÖ 5 kw WSYA050LA AOYA18LALL 6 kw WSYA065LA AOYA18LALL 8 kw WSYA080LA AOYA24LALL 10 kw WSYA095LA AOYA30LBTL 13 kw WSYA128LA AOYA45LATL 16 kw WSYA155LA AOY54LJBYL

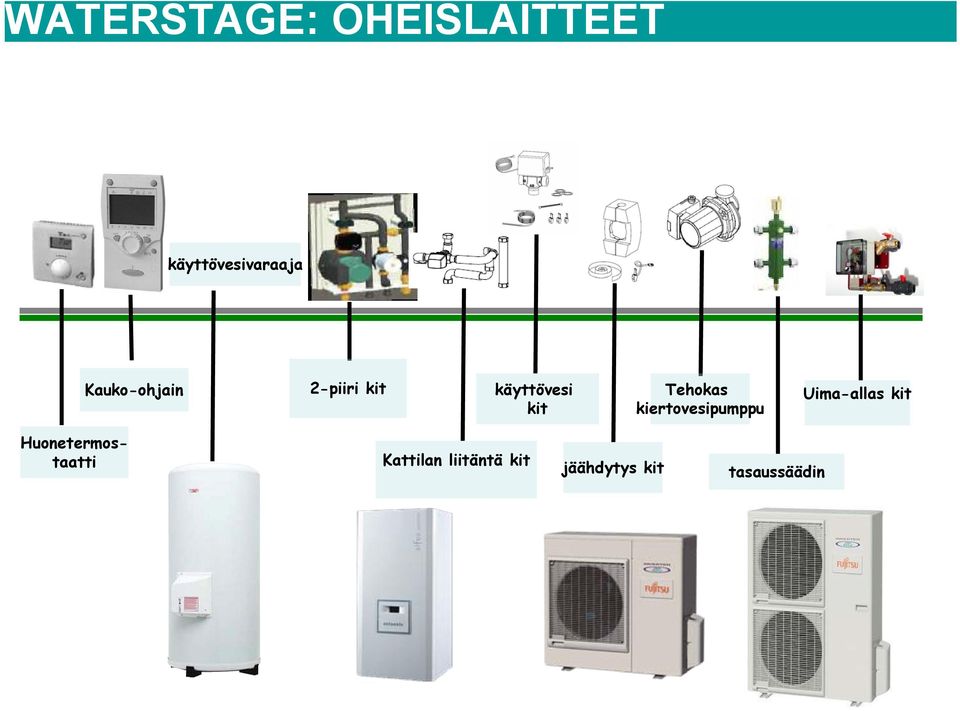

5 WATERSTAGE: OHEISLAITTEET käyttövesivaraaja Kauko-ohjain 2-piiri kit käyttövesi kit Tehokas kiertovesipumppu Uima-allas kit Huonetermostaatti Kattilan liitäntä kit jäähdytys kit tasaussäädin

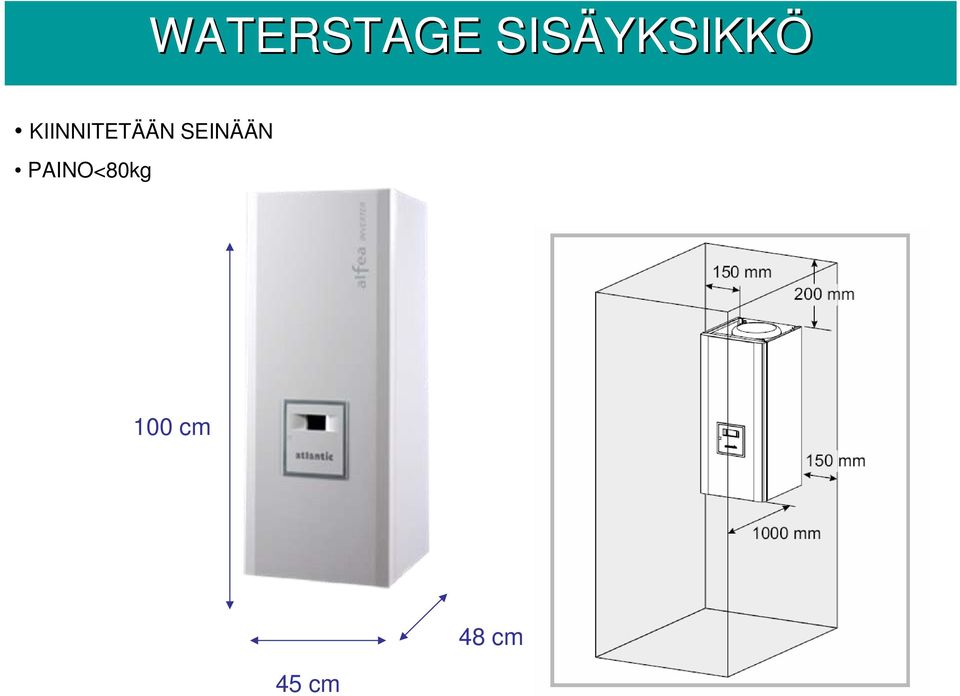

6 WATERSTAGE SISÄYKSIKK YKSIKKÖ KIINNITETÄÄN SEINÄÄN PAINO<80kg 100 cm 45 cm 48 cm

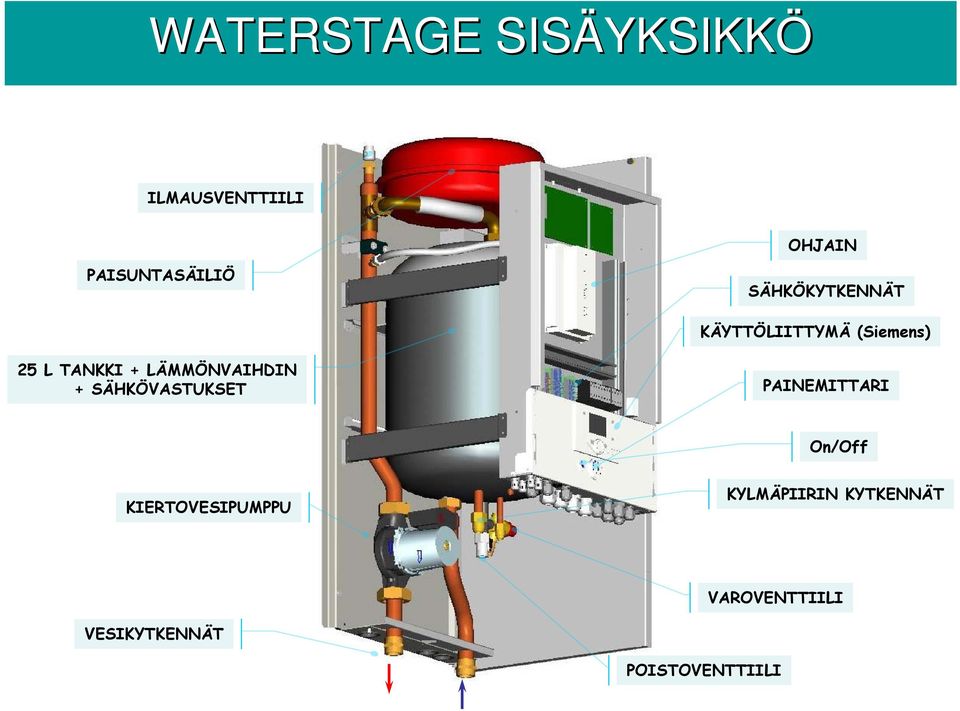

7 WATERSTAGE SISÄYKSIKK YKSIKKÖ ILMAUSVENTTIILI OHJAIN PAISUNTASÄILIÖ SÄHKÖKYTKENNÄT KÄYTTÖLIITTYMÄ (Siemens) 25 L TANKKI + LÄMMÖNVAIHDIN + SÄHKÖVASTUKSET PAINEMITTARI On/Off KIERTOVESIPUMPPU KYLMÄPIIRIN KYTKENNÄT VAROVENTTIILI VESIKYTKENNÄT POISTOVENTTIILI

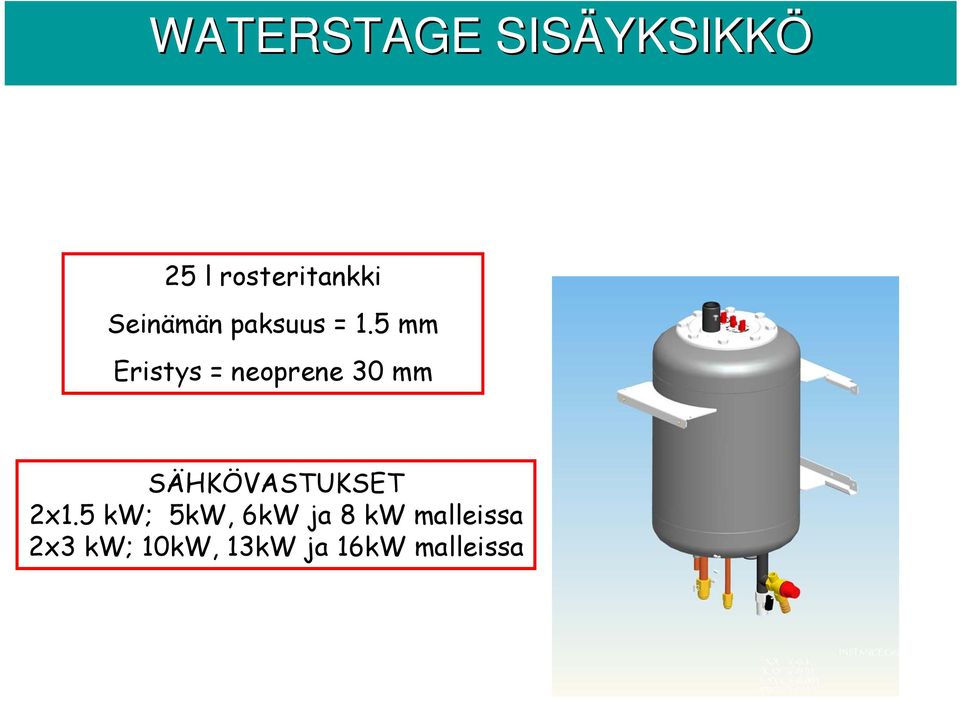

8 WATERSTAGE SISÄYKSIKK YKSIKKÖ 25 l rosteritankki Seinämän paksuus = 1.5 mm Eristys = neoprene 30 mm SÄHKÖVASTUKSET 2x1.5 kw; 5kW, 6kW ja 8 kw malleissa 2x3 kw; 10kW, 13kW ja 16kW malleissa

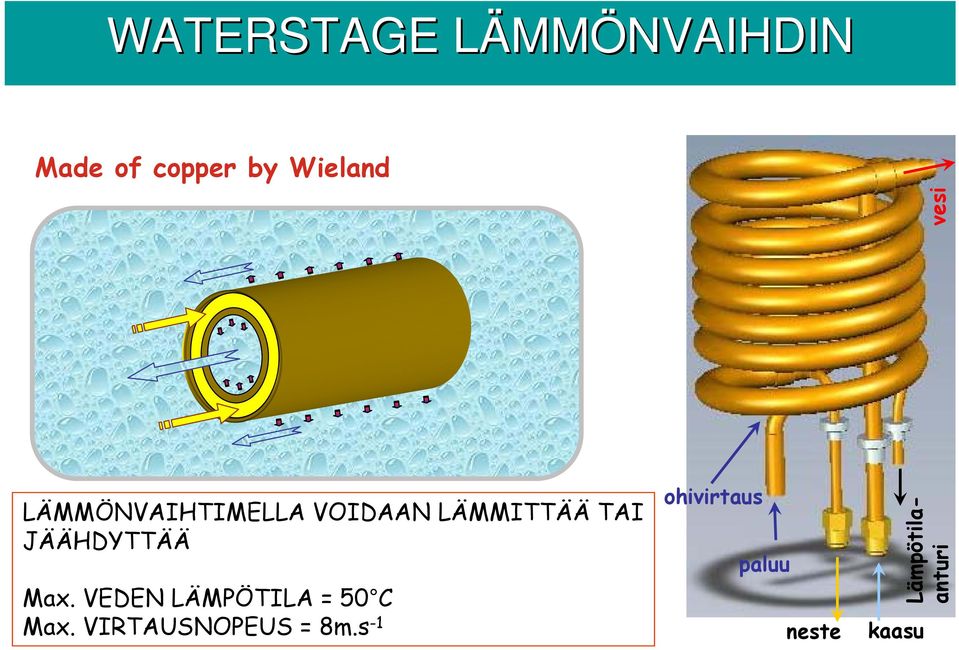

9 WATERSTAGE LÄMML MMÖNVAIHDIN Made of copper by Wieland vesi LÄMMÖNVAIHTIMELLA VOIDAAN LÄMMITTÄÄ TAI JÄÄHDYTTÄÄ Max. VEDEN LÄMPÖTILA = 50 C Max. VIRTAUSNOPEUS = 8m.s -1 ohivirtaus paluu neste kaasu Lämpötilaanturi

10 WATERSTAGE SISÄYKSIK YKSIKÖN N OHJAIN, KAUKO-OHJAIN OHJAIN JA HUONETERMOSTAATTI

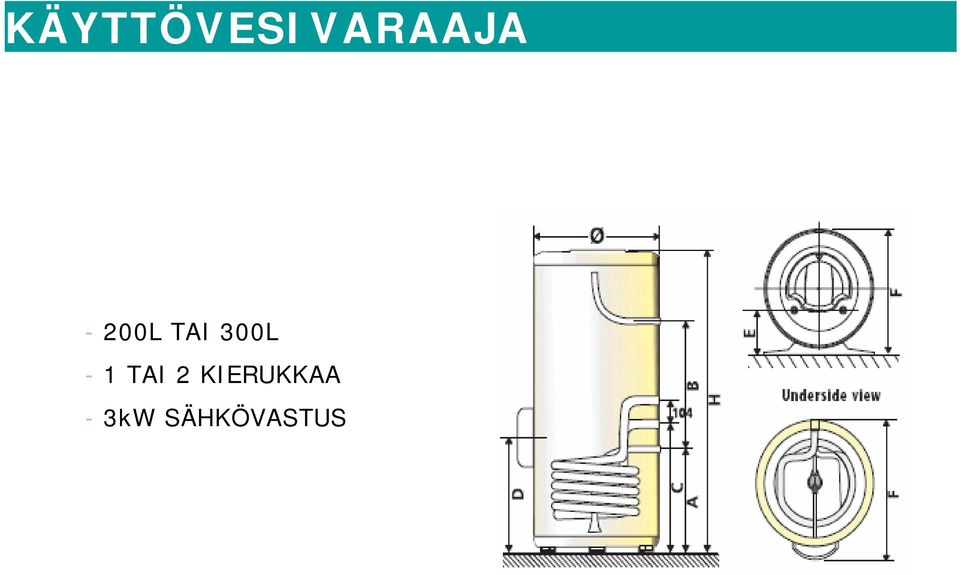

11 KÄYTTÖVESIVARAAJA - 200L TAI 300L - 1 TAI 2 KIERUKKAA - 3kW SÄHKÖVASTUS

12 WATERSTAGE: LÄMMITYSL LÄMMITYKSEN OHJAUS

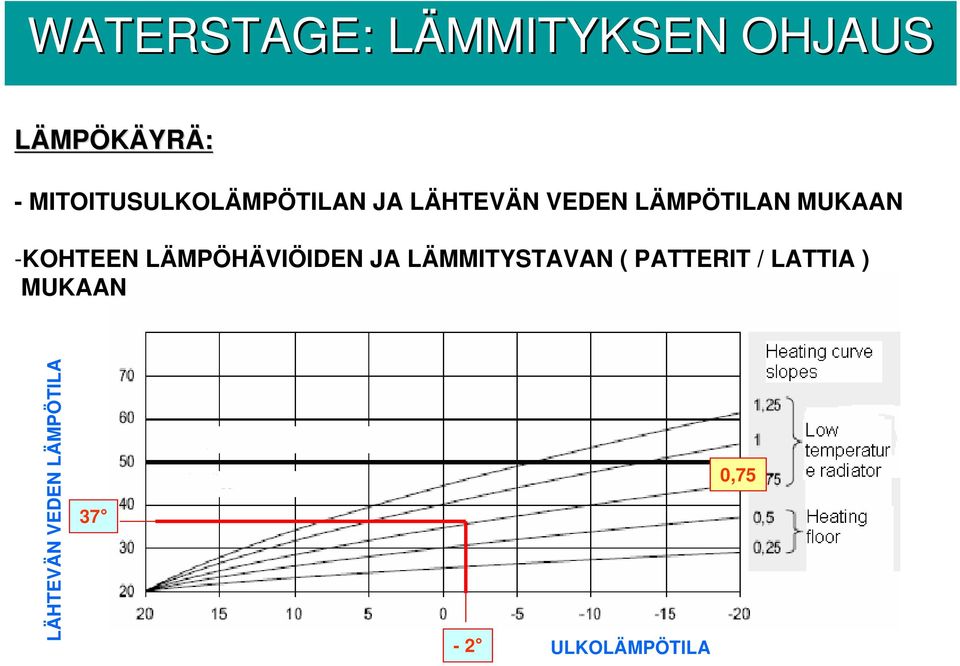

13 WATERSTAGE: LÄMMITYKSEN L OHJAUS LÄMPÖKÄYRÄ: - MITOITUSULKOLÄMPÖTILAN JA LÄHTEVÄN VEDEN LÄMPÖTILAN MUKAAN -KOHTEEN LÄMPÖHÄVIÖIDEN JA LÄMMITYSTAVAN ( PATTERIT / LATTIA ) MUKAAN LÄHTEVÄN VEDEN LÄMPÖTILA 37-2 ULKOLÄMPÖTILA 0,75

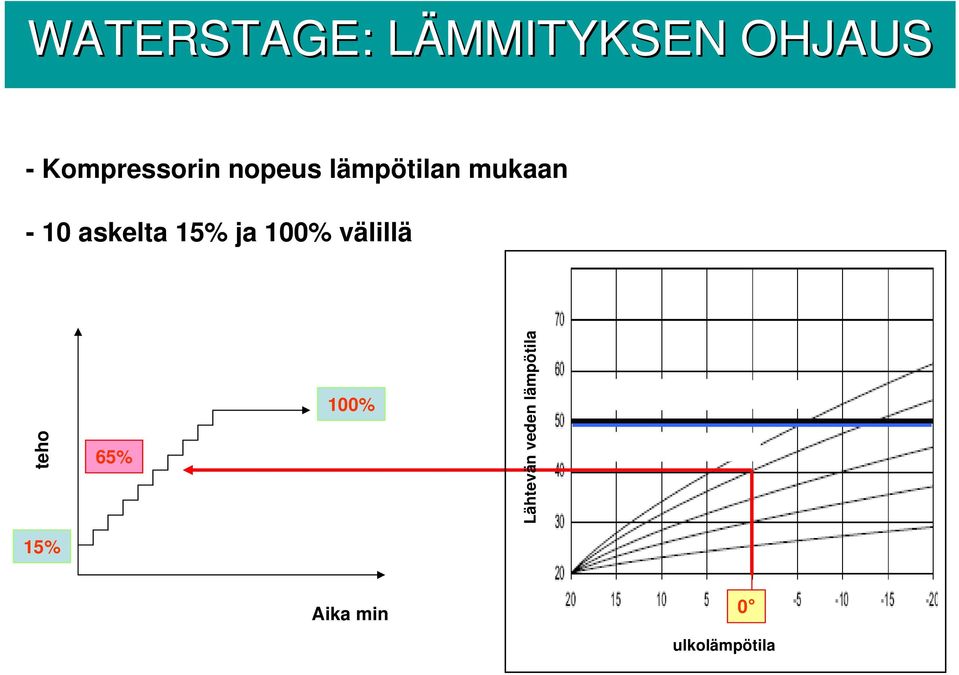

14 WATERSTAGE: LÄMMITYKSEN L OHJAUS - Kompressorin nopeus lämpötilan mukaan - 10 askelta 15% ja 100% välillä teho 65% 100% Lähtevän veden lämpötila Application relève chaudière Application PAC seule 15% Aika min 0 ulkolämpötila

15 WATERSTAGE: KÄYTTÖVEDEN LÄMMITYKSEN L OHJAUS KÄYTTÖVESI

16 WATERSTAGE: KÄYTTK YTTÖVESIKYTKENTÄ DHW sensor Immersion heater control thermostat must be taken out and insulated

17 WATERSTAGE: KÄYTTK YTTÖVESI KÄYTTÖVEDEN OHJAUKSEN SÄÄNNÖT ASETUSARVOT - P 1610 : ASETUSLÄMPÖTILA (60 C) - P 5030 : AIKARAJOITE (90 min) KIINTEÄT PARAMETRIT - ALENNETTU LÄMPÖTILA = 40 C - MIN. slope = 10% AIKA = 90 min : KÄYTTÖVESIVARAAJAN VASTUS MENEE PÄÄLLE VEDEN LÄMPÖTILASTA RIIPPUMATTA LÄMPÖTILA<40 C AIKA<90min LÄMPÖTILA>40 C KÄYTTÖVESIVARAAJAN VASTUS EI SAA MENNÄ PÄÄLLE Slope>10% KÄYTTÖVESIVARAAJAN VASTUS EI SAA MENNÄ PÄÄLLE Slope<10% KÄYTTÖVESIVARAAJAN VASTUS SAA MENNÄ PÄÄLLE

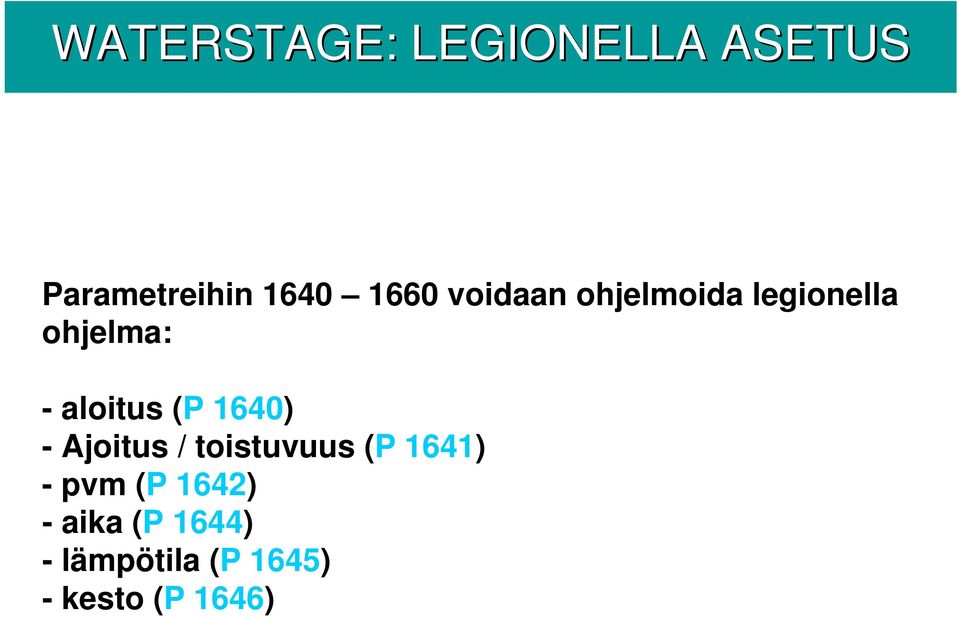

18 WATERSTAGE: LEGIONELLA ASETUS Parametreihin voidaan ohjelmoida legionella ohjelma: -aloitus(p 1640) - Ajoitus / toistuvuus (P 1641) -pvm(p 1642) -aika(p 1644) - lämpötila (P 1645) - kesto (P 1646)

19 WATERSTAGE SISÄYKSIKÖN SÄHKÖVASTUSTEN OHJAUS

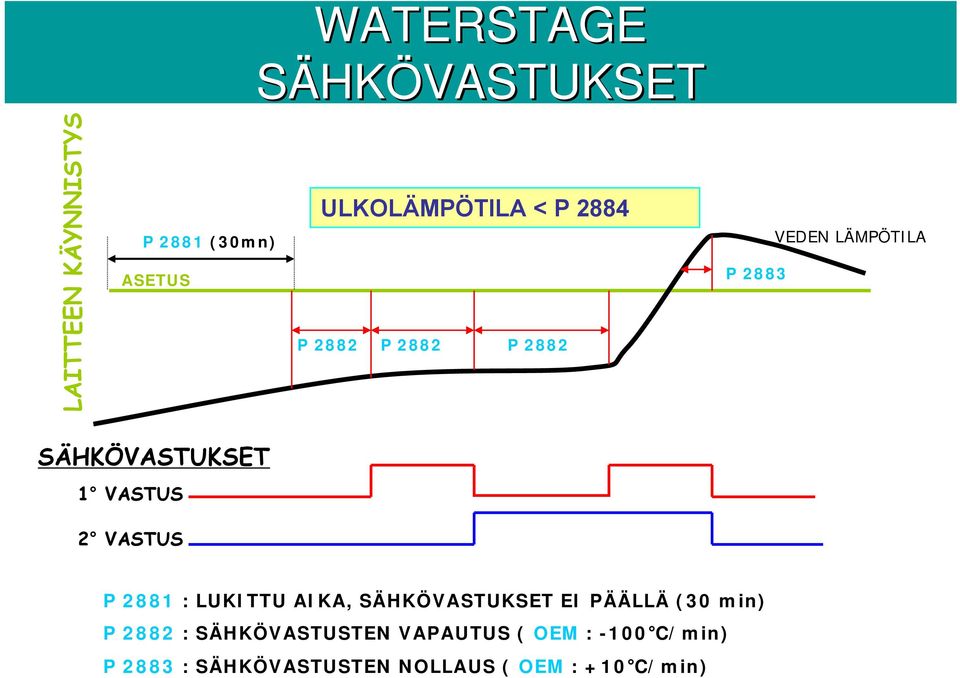

20 WATERSTAGE SÄHKÖVASTUKSET LAITTEEN KÄYNNISTYS P 2881 (30mn) ASETUS ULKOLÄMPÖTILA < P 2884 P 2882 P 2882 P 2882 P 2883 VEDEN LÄMPÖTILA SÄHKÖVASTUKSET 1 VASTUS 2 VASTUS P 2881 : LUKITTU AIKA, SÄHKÖVASTUKSET EI PÄÄLLÄ (30 min) P 2882 : SÄHKÖVASTUSTEN VAPAUTUS ( OEM : -100 C/min) P 2883 : SÄHKÖVASTUSTEN NOLLAUS ( OEM : +10 C/min)

21 Waterstage : Configuration 1 1 LÄMMITYSPIIRI

22 Waterstage : Configuration 2 1 LÄMMITYSPIIRI JA KÄYTTÖVESI

23 Waterstage S : Configuration 3 2 LÄMMITYSPIIRIÄ

24 2 LÄMMITYSPIIRIL MMITYSPIIRIÄ: KIERTOVESIPUMPUN SIIRTO Waterstage : 2 LÄMMITYSPIIRIL MMITYSPIIRIÄ

25 Waterstage : Configuration 4 2 LÄMMITYSPIIRIÄ JA KÄYTTÖVESI

26 Waterstage : 2 LÄMMITYSPIIRIL MMITYSPIIRIÄ JA KÄYTTK YTTÖVESI DHW Kit DHW CC2

27 Waterstage : Configuration 5 KATTILALIITÄNTÄ JA 1 LÄMMITYSPIIRI

28 Waterstage : Configuration 6 KATTILALIITÄNTÄ, KÄYTTÖVESI JA 1 LÄMMITYSPIIRI

29 Waterstage S : Configuration 7 KATTILALIITÄNTÄ JA 2 LÄMMITYSPIIRIÄ

30 Waterstage : Configuration 8 KATTILALIITÄNTÄ, KÄYTTÖVESI JA 2 LÄMMITYSPIIRIÄ

31 Waterstage : Parametrit Parametrien ohjelmointi käyttäjä asentaja huolto valmistaja U I S OEM - Tasoille «U», «I» ja«s» on pääsy - taso «OEM» vaatii pin-koodin

32 Waterstage COP (W/W) 4,2 4,1 4 3,9 LÄHTEVÄN VEDEN LÄMPÖTILA = 35 c ULKOLÄMPÖTILA = + 7 c COP = f (Puissance calorifique) Régime d'eau 30/35 C Température extérieure +7 C 4,8 4,7 4,6 4,5 AOYA24LA 4,4 AOY45LATN 4,3 AOYA18LA COP4 AOY54LJBYL AOY30LNA 3,8 3,7 3,6 3,5 3,4 3,3 3,2 3,1 2,00 3,00 4,00 5,00 6,00 7,00 8,00 9,00 10,00 11,00 12,00 13,00 14,00 15,00 16,00 17,00 18,00 19,00 Puissance fournie (kw) LÄMPÖTEHO KW

33 Waterstage COP = f (température de départ) Delta = 5 et Text = +7 C ULKOLÄMPÖTILA = 7 C, Delta T ( VESI ) = 5 C 4,5 4 COP (W/W) COP 3,5 3 2,5 56 kw 6 kw 8 kw 10 kw 16 kw 13 kw Température Départ ( C) LÄHTEVÄN VEDEN LÄMPÖTILA

34 Waterstage Heating capacity [kw] Water +35 C/+30 C 17,0 kw 16,0 kw 15,0 kw 14,0 kw 13,0 kw 12,0 kw 11,0 kw 10,0 kw 9,0 kw 8,0 kw 7,0 kw 6,0 kw 5,0 kw 4,0 kw -20 C -15 C -10 C -5 C 0 C 5 C 10 C 15 C 20 C Toutdoor [ C] QH 5 35 QH 6 35 QH 8 35 QH QH QH 16 35

35 Waterstage Heating capacity [kw] 15,0 kw 14,0 kw 13,0 kw 12,0 kw 11,0 kw 10,0 kw 9,0 kw 8,0 kw 7,0 kw 6,0 kw 5,0 kw 4,0 kw Water +45 C/+40 C QH 5 45 QH 6 45 QH 8 45 QH QH QH ,0 kw -20 C -15 C -10 C -5 C 0 C 5 C 10 C 15 C 20 C Toutdoor [ C]

36 Waterstage Water +35 C/+30 C COP 6,0 5,5 5,0 4,5 4,0 3,5 3,0 2,5 2,0 1,5 1,0-20 C -15 C -10 C -5 C 0 C 5 C 10 C 15 C 20 C Toutdoor [ C] COP 5 35 COP 6 35 COP 8 35 COP COP COP 16 35

37 Waterstage Water +45 C/+40 C 5,0 4,5 4,0 3,5 COP 5 45 COP 6 45 COP 8 45 COP COP COP COP 3,0 2,5 2,0 1,5 1,0-20 C -15 C -10 C -5 C 0 C 5 C 10 C 15 C 20 C Toutdoor [ C]

38 FUJITSU GENERAL LIMITED
