Roth SnowFlex lumensulatusjärjestelmä

Koko: px
Aloita esitys sivulta:

Download "Roth SnowFlex lumensulatusjärjestelmä"

Transkriptio

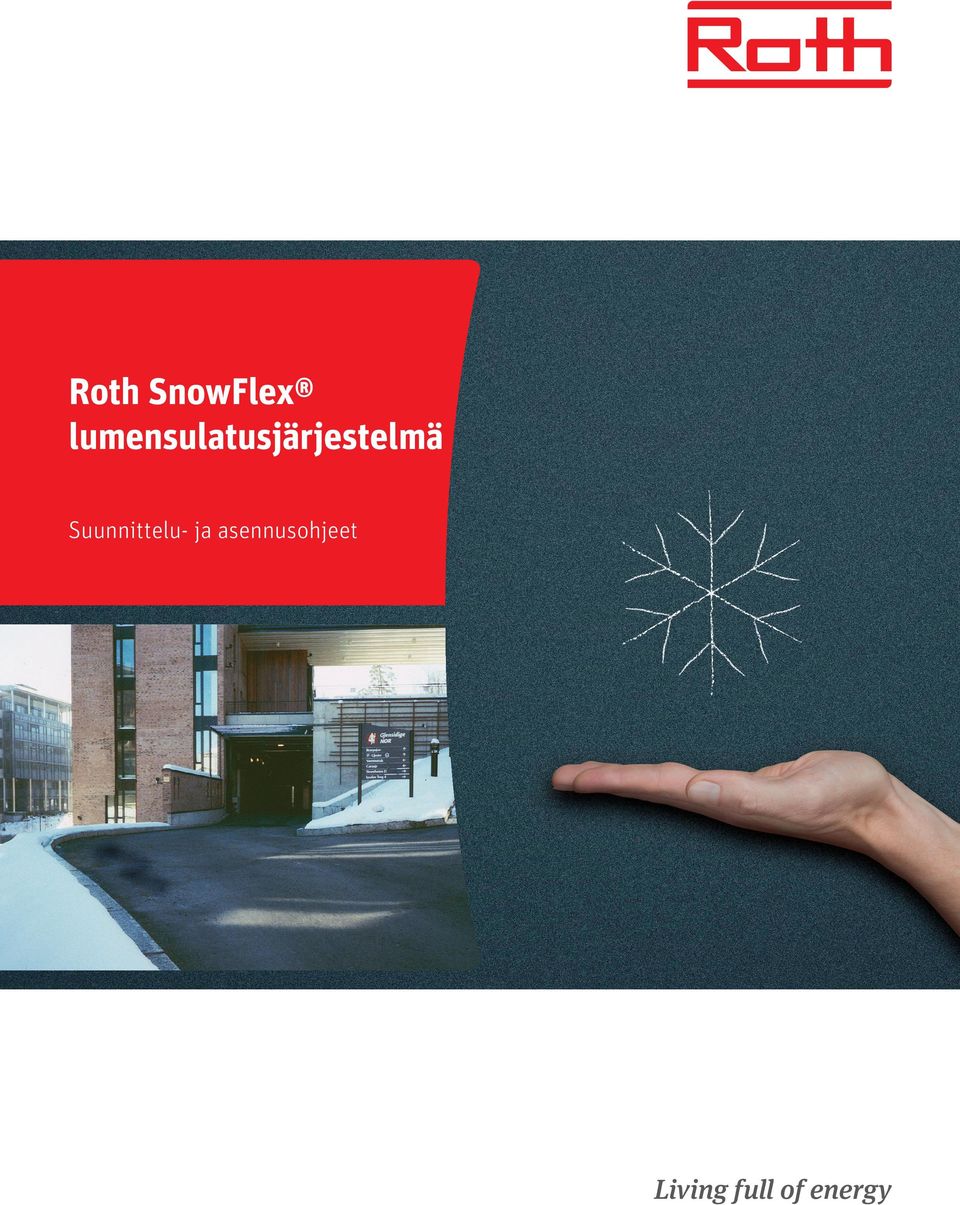

1 Roth SnowFlex lumensulatusjärjestelmä Suunnittelu- ja asennusohjeet Living full of energy

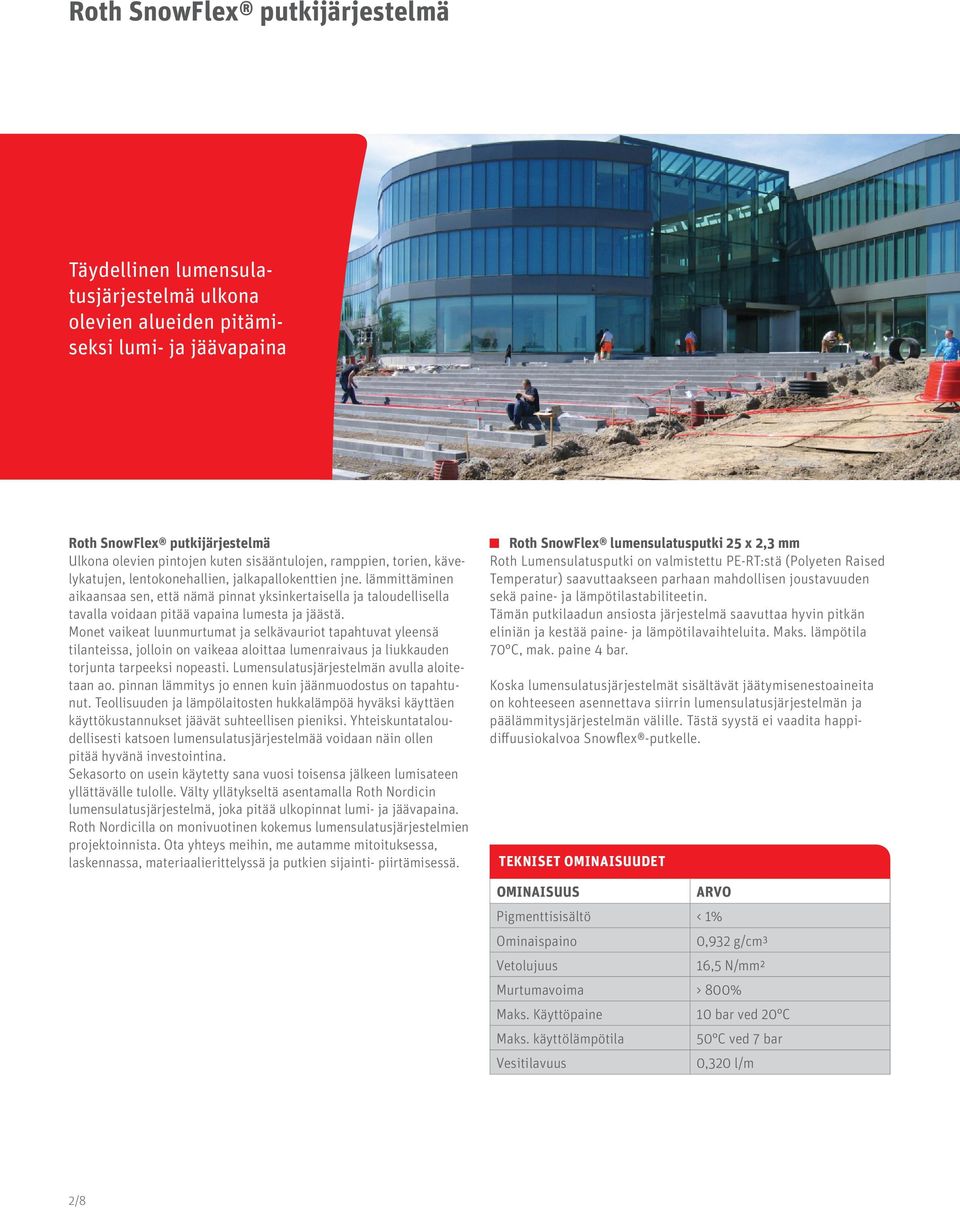

2 Roth SnowFlex putkijärjestelmä Täydellinen lumensulatusjärjestelmä ulkona olevien alueiden pitämiseksi lumi- ja jäävapaina Roth SnowFlex putkijärjestelmä Ulkona olevien pintojen kuten sisääntulojen, ramppien, torien, kävelykatujen, lentokonehallien, jalkapallokenttien jne. lämmittäminen aikaansaa sen, että nämä pinnat yksinkertaisella ja taloudellisella tavalla voidaan pitää vapaina lumesta ja jäästä. Monet vaikeat luunmurtumat ja selkävauriot tapahtuvat yleensä tilanteissa, jolloin on vaikeaa aloittaa lumenraivaus ja liukkauden torjunta tarpeeksi nopeasti. Lumensulatusjärjestelmän avulla aloitetaan ao. pinnan lämmitys jo ennen kuin jäänmuodostus on tapahtunut. Teollisuuden ja lämpölaitosten hukkalämpöä hyväksi käyttäen käyttökustannukset jäävät suhteellisen pieniksi. Yhteiskuntataloudellisesti katsoen lumensulatusjärjestelmää voidaan näin ollen pitää hyvänä investointina. Sekasorto on usein käytetty sana vuosi toisensa jälkeen lumisateen yllättävälle tulolle. Välty yllätykseltä asentamalla Roth Nordicin lumensulatusjärjestelmä, joka pitää ulkopinnat lumi- ja jäävapaina. Roth Nordicilla on monivuotinen kokemus lumensulatusjärjestelmien projektoinnista. Ota yhteys meihin, me autamme mitoituksessa, laskennassa, materiaalierittelyssä ja putkien sijainti- piirtämisessä. Roth SnowFlex lumensulatusputki 25 x 2,3 mm Roth Lumensulatusputki on valmistettu PE-RT:stä (Polyeten Raised Temperatur) saavuttaakseen parhaan mahdollisen joustavuuden sekä paine- ja lämpötilastabiliteetin. Tämän putkilaadun ansiosta järjestelmä saavuttaa hyvin pitkän eliniän ja kestää paine- ja lämpötilavaihteluita. Maks. lämpötila 70 C, mak. paine 4 bar. Koska lumensulatusjärjestelmät sisältävät jäätymisenestoaineita on kohteeseen asennettava siirrin lumensulatusjärjestelmän ja päälämmitysjärjestelmän välille. Tästä syystä ei vaadita happidiffuusiokalvoa Snowflex -putkelle. TEKNISET OMINAISUUDET OMINAISUUS ARVO Pigmenttisisältö < 1% Ominaispaino 0,932 g/cm³ Vetolujuus 16,5 N/mm² Murtumavoima > 800% Maks. Käyttöpaine 10 bar ved 20 C Maks. käyttölämpötila 50 C ved 7 bar Vesitilavuus 0,320 l/m 2/8

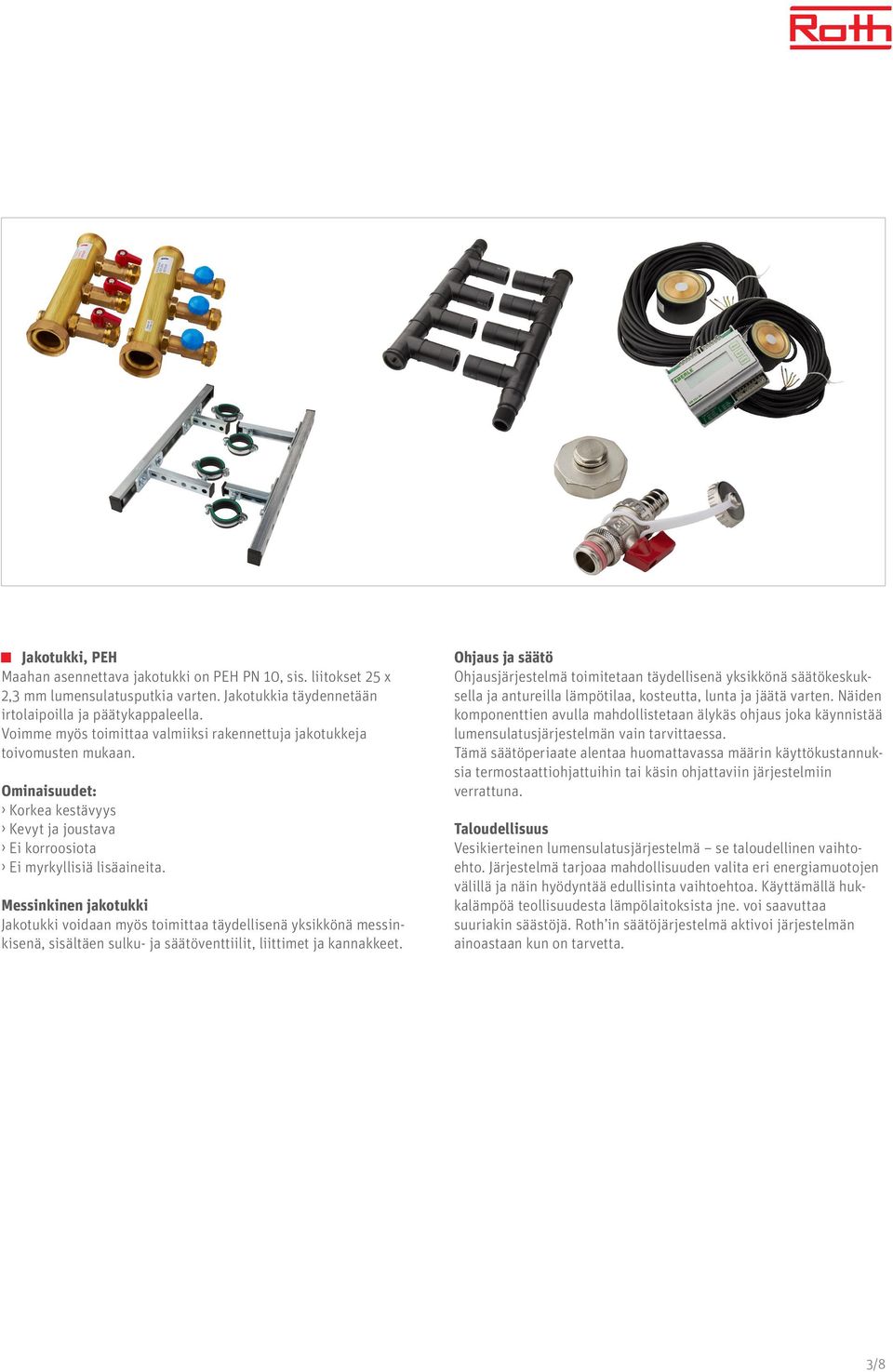

3 Jakotukki, PEH Maahan asennettava jakotukki on PEH PN 10, sis. liitokset 25 x 2,3 mm lumensulatusputkia varten. Jakotukkia täydennetään irtolaipoilla ja päätykappaleella. Voimme myös toimittaa valmiiksi rakennettuja jakotukkeja toivomusten mukaan. Ominaisuudet: Korkea kestävyys Kevyt ja joustava Ei korroosiota Ei myrkyllisiä lisäaineita. Messinkinen jakotukki Jakotukki voidaan myös toimittaa täydellisenä yksikkönä messinkisenä, sisältäen sulku- ja säätöventtiilit, liittimet ja kannakkeet. Ohjaus ja säätö Ohjausjärjestelmä toimitetaan täydellisenä yksikkönä säätökeskuksella ja antureilla lämpötilaa, kosteutta, lunta ja jäätä varten. Näiden komponenttien avulla mahdollistetaan älykäs ohjaus joka käynnistää lumensulatusjärjestelmän vain tarvittaessa. Tämä säätöperiaate alentaa huomattavassa määrin käyttökustannuksia termostaattiohjattuihin tai käsin ohjattaviin järjestelmiin verrattuna. Taloudellisuus Vesikierteinen lumensulatusjärjestelmä se taloudellinen vaihtoehto. Järjestelmä tarjoaa mahdollisuuden valita eri energiamuotojen välillä ja näin hyödyntää edullisinta vaihtoehtoa. Käyttämällä hukkalämpöä teollisuudesta lämpölaitoksista jne. voi saavuttaa suuriakin säästöjä. Roth in säätöjärjestelmä aktivoi järjestelmän ainoastaan kun on tarvetta. 3/8

4 Suunnittelu Katso erillinen kytkentäkaavio 11 Painehäviökaavio Roth SnowFlex -putkille 25 x 2,3 mm (Tm = 60 C) Virtaus (kg/h) 00 0 w=0,1 m/s w=0,2 m/s w=0,3 m/s w=0,4 m/s w=0,5 m/s w=0,6 m/s w=0,8 m/s w=1,0 m/s w=0,7 m/s w=0,9 m/s Painehäviö (Pa/m) Mitoitus Mitoitusteho voi olla 150 w/m w/m 2 välillä riippuen ilmasto-olosuhteista ja tarpeesta saada lumi ja jää nopeasti sulatettua. Yleensä tehoksi lasketaan 250 w/m 2. Periaatekaavio Lumensulatusjärjestelmän etuna on se, että käyttölämpötila on suhteellisen alhainen. Syöttölämpötila on yleensä C välillä, mikä tarkoittaa, että voidaan hyödyntää eri lämmönlähteitä. Lämmönlähteestä ensiöpuolen lämpö siirtyy siirtimen kautta lumensulatusjärjestelmään. Toisiopuolella oleva pumppu kierrättää lämmintä nestettää putkistossa. Automatiikka huolehtii siitä, että laitos tarvittaessa pysyy lumi- ja jäävapaana. Välttääkseen siirtimen yli tapahtuvaa jäätymistä voidaan sekundaaripuolen paluulämpötilaa ohjata pakkasestoventtiilin avulla. 1. Säätöventtiili 2. Lämmönsiirrin 3. Painemittari 4. Paisunta- ja varmuusventtiili 5. Lianerotin 6. Ilmaus (esim. Spirovent) 7. Glykolin täyttö 8. Kiertovesipumppu 9. Kiertovesipumppu 10. Pakkasestoventtiili 11. Säätökeskus 12. Jää- ja lumianturi 13. Lämpötila- ja kosteusanturi 14. Jakotukki Säätölaitteet Seuraavat komponentit sisältyvät Roth in lumensulatussäätöjärjestelmään: 11. Säätökeskus 12. Jää- ja lumianturi 13. Lämpötila- ja kosteusanturi LAJITELMA TUOTE RothSnowflex -lumensulatusputki Jakotukki, PEH PN 10 Jakotukki, PEH PN 10 Jakotukki, PEH PN 10 MITAT 25 x 2,3 mm 40 x 3,7 mm 75 x 6,8 mm 110 x 6,6 mm Jakotukki, PEH PN 6 1½ Liitin, messinki 1 Liitin, muovi Asennuslista putkelle, 2 m 25 mm 25 x 2,3 mm 4/8

5 Roth SnowFlex putkijärjestelmä Lämpötila/kosteus sekä jää-ja lumi anturin sijoittaminen sekä liittäminen Roth SnowFlex säätöjärjestelmään oikein on tärkeää. Noudata aina seuraavia ohjeita. Ero kahden anturin välillä on se että lämpötila/kosteusanturilla on 4 johdinta ja jään/lumi anturilla on 5 johdinta. Kuva 1 Rampeissa ja luiskissa anturit on sijoitettava rampin alareunaan. Kuva 1 Lämpötila- ja kosteusanturin sijainti Jää ja lumianturin sijainti Kuva 2 Lämpötila/kosteus-anturi sijoitetaan lämmitysalueelle kahden putken väliin niin että etäisyys SnowFlex putkiin on noin 2,5 cm. Katso kuva 2a. Jää/lumi anturi sijoitetaan lämmitysalueen reunaan noin 20 cm etäisyydellä SnowFlex putkista. Kuva 2 Vesitiivis haaroitukeskus Lämpötila ja kosteusanturi Jää-ja lumianturi Kuva 2a Sijoita lämpötila/kosteusanturi kahden SnowFlex putkien väliin. Etäisyys pitää olla noin 2,5 cm SnowFlex putkista. Kuva 2a Etäisyys n. 2,5 cm Kuva 3 Antureiden mukana toimitetaan metallilevy kiinnittämistä varten sekä paikannin, joka voidaan kiinnittää väliaikaisesti metallilevyyn asennustyön valmistumista odotettaessa. On suositeltavaa asentaa anturijohdot suojaputken sisälle. Aseta anturit rakennelmaan kuten on esitetty kuvassa. Kuva 3 Maks. 5 mm 70 mm Metallilevy Betoni tai vastaava Suojaputki 16 mm Ø 7 mm Kuva 4 On tärkeää, etteivät anturit seuraa alustan mahdollista kaltevuutta vaan sijoitetaan rakenteeseen vaakasuoraan kuvan osoittamalla tavalla. Kuva 4 5/8

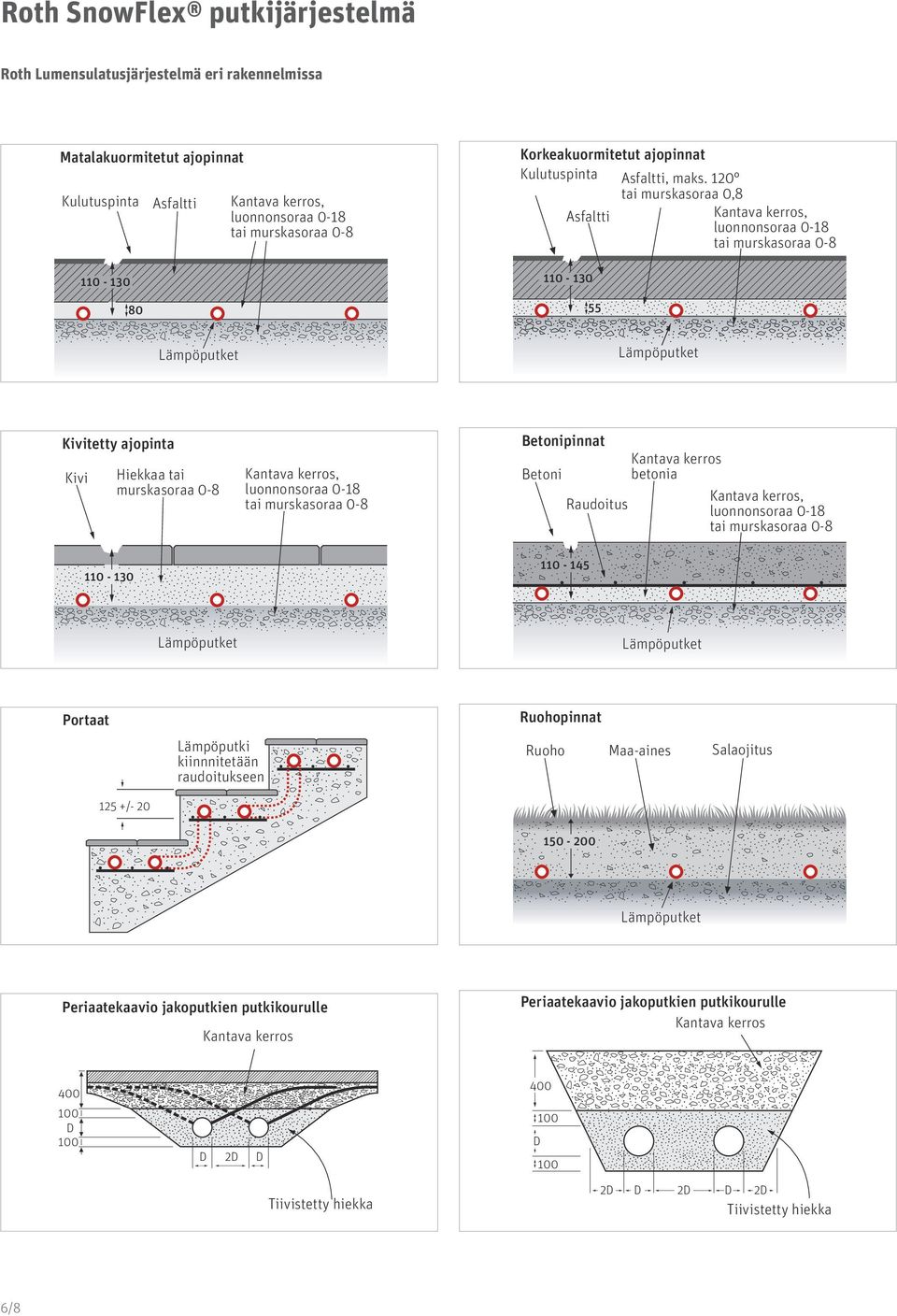

6 Roth SnowFlex putkijärjestelmä Roth Lumensulatusjärjestelmä eri rakennelmissa Matalakuormitetut ajopinnat Kulutuspinta Asfaltti Kantava kerros, luonnonsoraa 0-18 tai murskasoraa Korkeakuormitetut ajopinnat Kulutuspinta Asfaltti, maks. 120 tai murskasoraa 0,8 Asfaltti Kantava kerros, luonnonsoraa 0-18 tai murskasoraa Kivitetty ajopinta Kivi Hiekkaa tai murskasoraa 0-8 Kantava kerros, luonnonsoraa 0-18 tai murskasoraa 0-8 Betonipinnat Kantava kerros Betoni betonia Kantava kerros, Raudoitus luonnonsoraa 0-18 tai murskasoraa Portaat 125 +/- 20 Lämpöputki kiinnnitetään raudoitukseen Ruohopinnat Ruoho Maa-aines Salaojitus Periaatekaavio jakoputkien putkikourulle Kantava kerros Periaatekaavio jakoputkien putkikourulle Kantava kerros D D 2D D D Tiivistetty hiekka 2D D 2D D 2D Tiivistetty hiekka 6/8

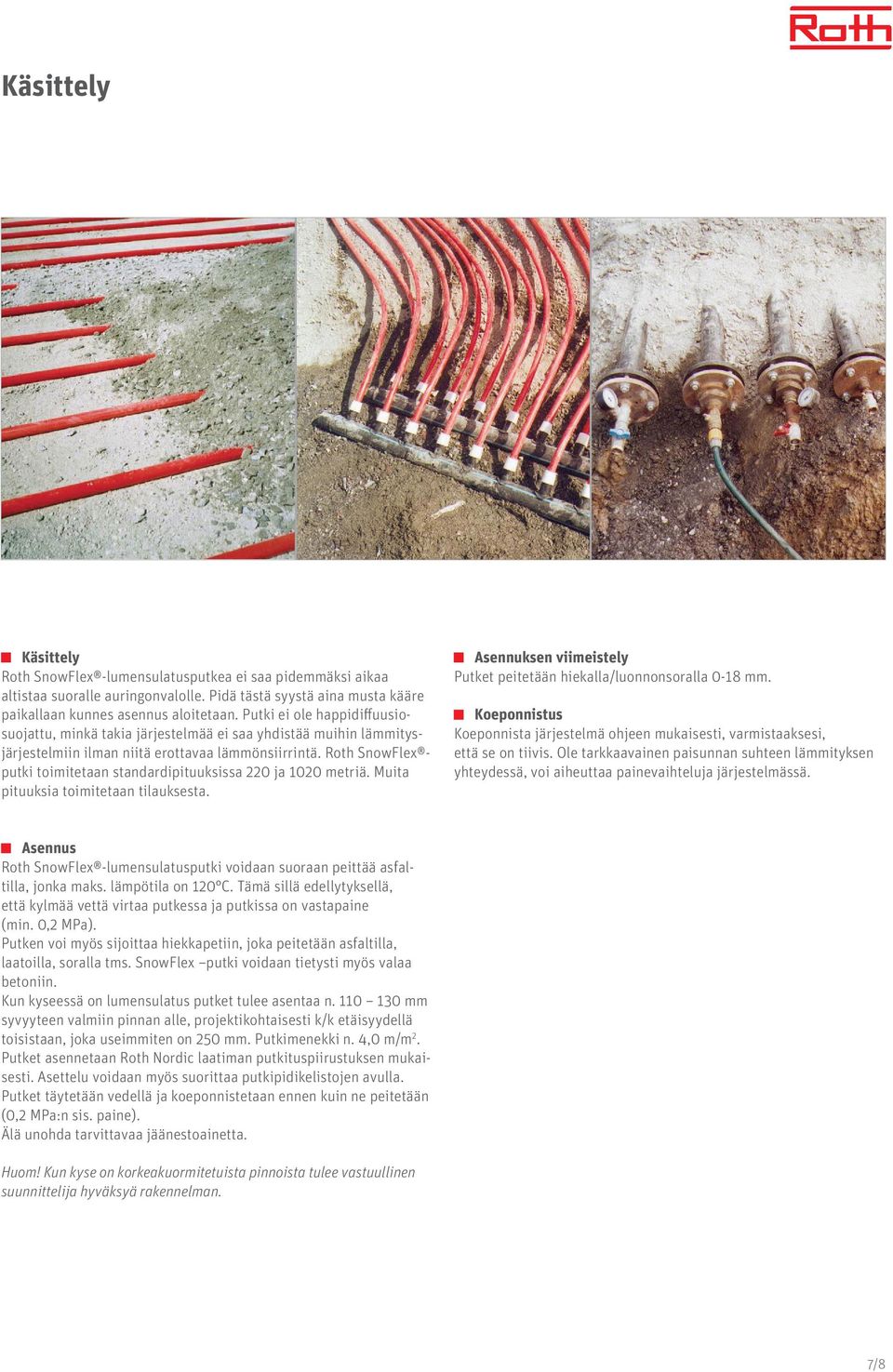

7 Käsittely Käsittely Roth SnowFlex -lumensulatusputkea ei saa pidemmäksi aikaa altistaa suoralle auringonvalolle. Pidä tästä syystä aina musta kääre paikallaan kunnes asennus aloitetaan. Putki ei ole happidiffuusiosuojattu, minkä takia järjestelmää ei saa yhdistää muihin lämmitysjärjestelmiin ilman niitä erottavaa lämmönsiirrintä. Roth SnowFlex putki toimitetaan standardipituuksissa 220 ja 1020 metriä. Muita pituuksia toimitetaan tilauksesta. Asennuksen viimeistely Putket peitetään hiekalla/luonnonsoralla 0-18 mm. Koeponnistus Koeponnista järjestelmä ohjeen mukaisesti, varmistaaksesi, että se on tiivis. Ole tarkkaavainen paisunnan suhteen lämmityksen yhteydessä, voi aiheuttaa painevaihteluja järjestelmässä. Asennus Roth SnowFlex -lumensulatusputki voidaan suoraan peittää asfaltilla, jonka maks. lämpötila on 120 C. Tämä sillä edellytyksellä, että kylmää vettä virtaa putkessa ja putkissa on vastapaine (min. 0,2 MPa). Putken voi myös sijoittaa hiekkapetiin, joka peitetään asfaltilla, laatoilla, soralla tms. SnowFlex putki voidaan tietysti myös valaa betoniin. Kun kyseessä on lumensulatus putket tulee asentaa n mm syvyyteen valmiin pinnan alle, projektikohtaisesti k/k etäisyydellä toisistaan, joka useimmiten on 250 mm. Putkimenekki n. 4,0 m/m 2. Putket asennetaan Roth Nordic laatiman putkituspiirustuksen mukaisesti. Asettelu voidaan myös suorittaa putkipidikelistojen avulla. Putket täytetään vedellä ja koeponnistetaan ennen kuin ne peitetään (0,2 MPa:n sis. paine). Älä unohda tarvittavaa jäänestoainetta. Huom! Kun kyse on korkeakuormitetuista pinnoista tulee vastuullinen suunnittelija hyväksyä rakennelman. 7/8

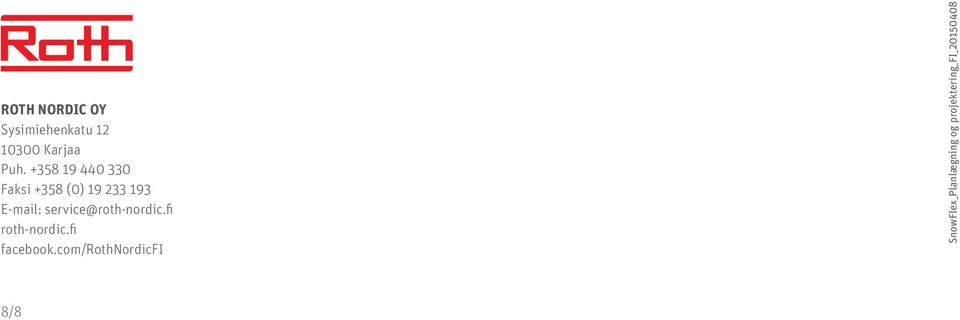

8 ROTH NORDIC OY Sysimiehenkatu Karjaa Puh Faksi +358 (0) roth-nordic.fi facebook.com/rothnordicfi SnowFlex_Planlægning og projektering_fi_ /8
